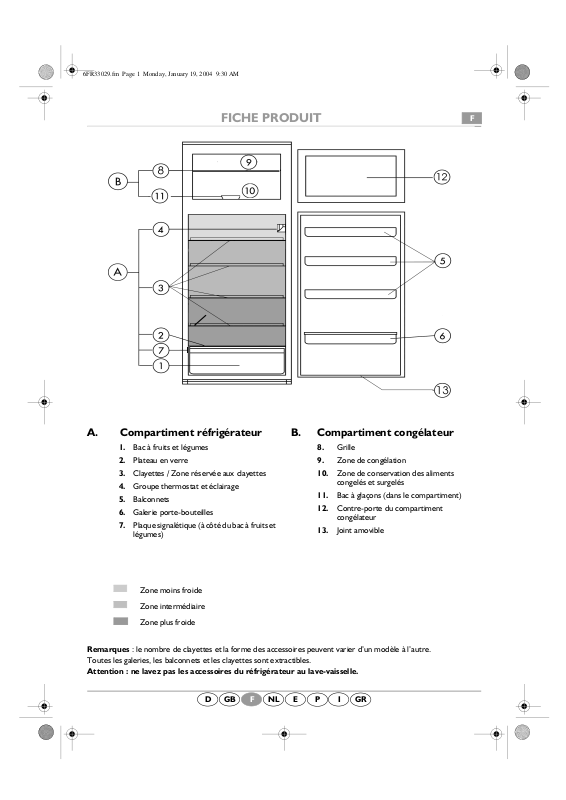

FICHE PRODUIT

F

A. Compartiment réfrigérateur

1.

Bac à fruits et légumes

2.

Plateau en verre

3.

Clayettes / Zone réservée aux clayettes

4.

Groupe thermostat et éclairage

5.

Balconnets

6.

Galerie porte-bouteilles

7.

Plaque signalétique (à côté du bac à fruits et
légumes)

Zone moins froide

Zone intermédiaire

Zone plus froide

Remarques

Toutes les galeries, les balconnets et les clayettes sont extractibles.

Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.

: le nombre de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre.

D INL E

FGB

B. Compartiment congélateur

8.

Grille

9.

Zone de congélation

10.

Zone de conservation des aliments
congelés et surgelés

11.

Bac à glaçons (dans le compartiment)

12.

Contre-porte du compartiment
congélateur

13.

Joint amovible

GRP

6FR33029.fm Page 2 Monday, January 19, 2004 9:30 AM

Ce réfrigérateur/congélateur est mis en marche au moyen du groupe thermostat qui se trouve à l’intérieur du
compartiment réfrigérateur. Le réglage de la température des compartiments réfrigérateur et congélateur s’effectue
avec ce même thermostat.

Commandes de réglage du compartiment réfrigérateur/congélateur

Bouton du thermostat

A.

Bouton de l’éclairage

B.

Repère pour le réglage du thermostat

D.

Ampoule (15 W maxi)

E

Thermostat sur
Thermostat sur
Thermostat sur
Thermostat sur z :

Nous conseillons de régler le thermostat sur la position 2-3/MED.

Le réfrigérateur peut fonctionner à une température ambiante comprise entre +10°C et + 38°C. Ses performances
sont optimales à des températures comprises entre +16°C et +38°C

Remarque :

sur la température intérieure du réfrigérateur. Les positions du thermostat doivent varier en fonction de ces facteurs.

La température ambiante, la fréquence d’ouverture de la porte et la position de l’appareil peuvent influer

:

1/MIN
2-3/MED :refroidissement moyen.
7/MAX :refroidissement maximum.

refroidissement modéré.

arrêt du refroidissement et de éclairage.

Comment remplacer l’ampoule

Dévissez dans le sens inverse des aiguilles d’une montre, comme illustré par la figure.
