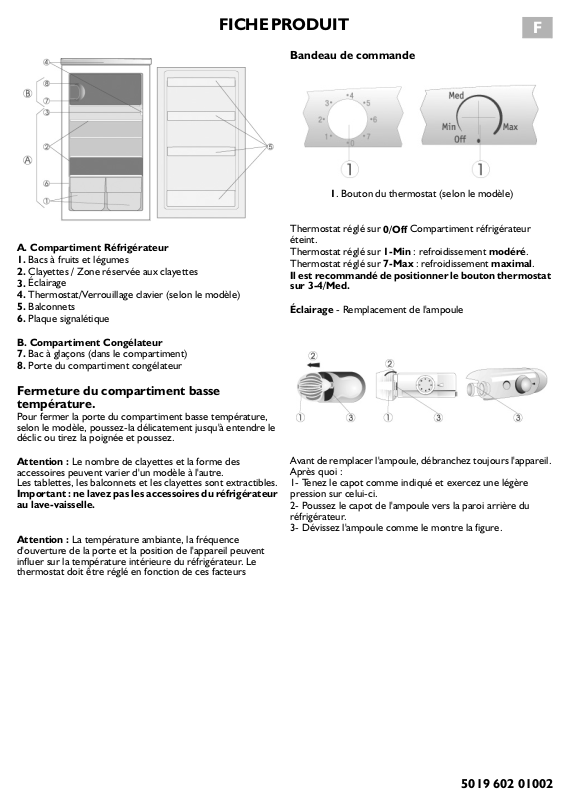

FICHE PRODUIT

F

A.Compartiment Réfrigérateur 1. Bacs à fruits et légumes

2. Clayettes / Zone réservée aux clayettes

3. Éclairage

4. Thermostat/Verrouillage clavier (selon le modèle)

5. Balconnets

6. Plaque signalétique

B.Compartiment Congélateur

7.Bac à glaçons (dans le compartiment)

8.Porte du compartiment congélateur

Fermeture du compartiment basse température.

Pour fermer la porte du compartiment basse température, selon le modèle, poussez-la délicatement jusqu'à entendre le déclic ou tirez la poignée et poussez.

Attention : Le nombre de clayettes et la forme des accessoires peuvent varier d'un modèle à l'autre.

Les tablettes, les balconnets et les clayettes sont extractibles.

Important : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.

Attention : La température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer sur la température intérieure du réfrigérateur. Le thermostat doit être réglé en fonction de ces facteurs

Bandeau de commande

1. Bouton du thermostat (selon le modèle)

Thermostat réglé sur 0/Off Compartiment réfrigérateur éteint.

Thermostat réglé sur 1-Min : refroidissement modéré. Thermostat réglé sur 7-Max : refroidissement maximal.

Il est recommandé de positionner le bouton thermostat sur 3-4/Med.

Éclairage - Remplacement de l'ampoule

Avant de remplacer l'ampoule, débranchez toujours l'appareil. Après quoi :

1- Tenez le capot comme indiqué et exercez une légère pression sur celui-ci.

2- Poussez le capot de l'ampoule vers la paroi arrière du réfrigérateur.

3- Dévissez l'ampoule comme le montre la figure.

5019 602 01002
