WHIRLPOOL AKP 755 IX, AKP 755 NB, AKP 755 WH, AKP 757 IX, AKP 757 NB User Manual
...
54804-fr.fm5 Page 21 Thursday, April 5, 2001 6:07 PM

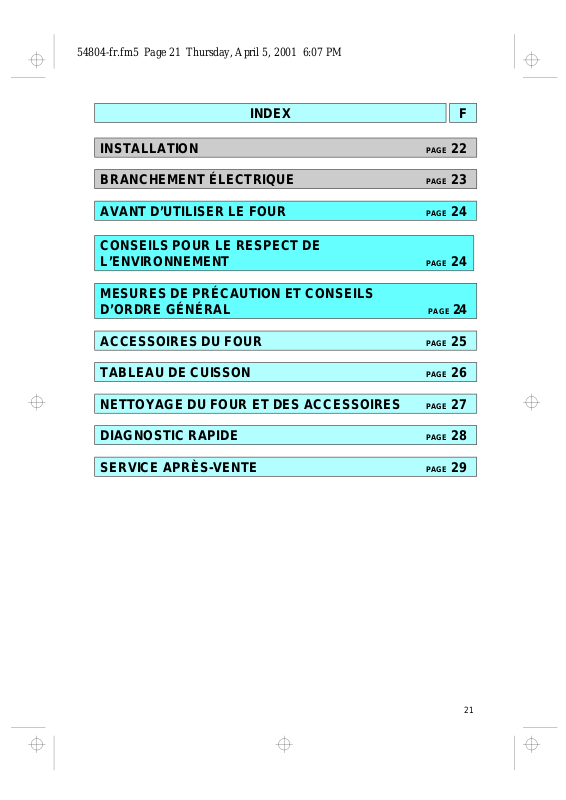

INDEX F
INSTALLATION
BRANCHEMENT ÉLECTRIQUE

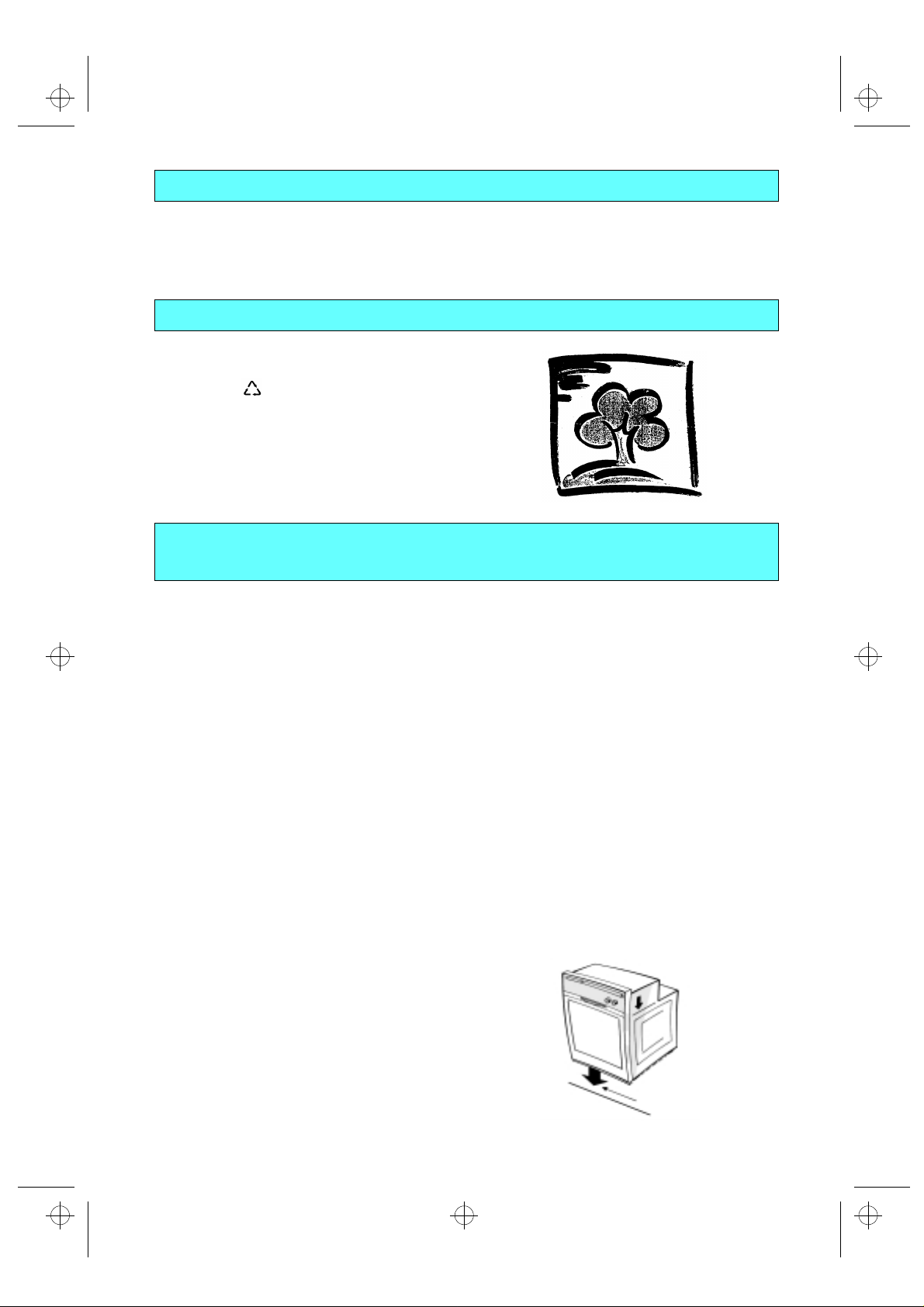

AVANT D’UTILISER LE FOUR
CONSEILS POUR LE RESPECT DE
L’ENVIRONNEMENT
MESURES DE PRÉCAUTION ET CONSEILS
D’ORDRE GÉNÉRAL

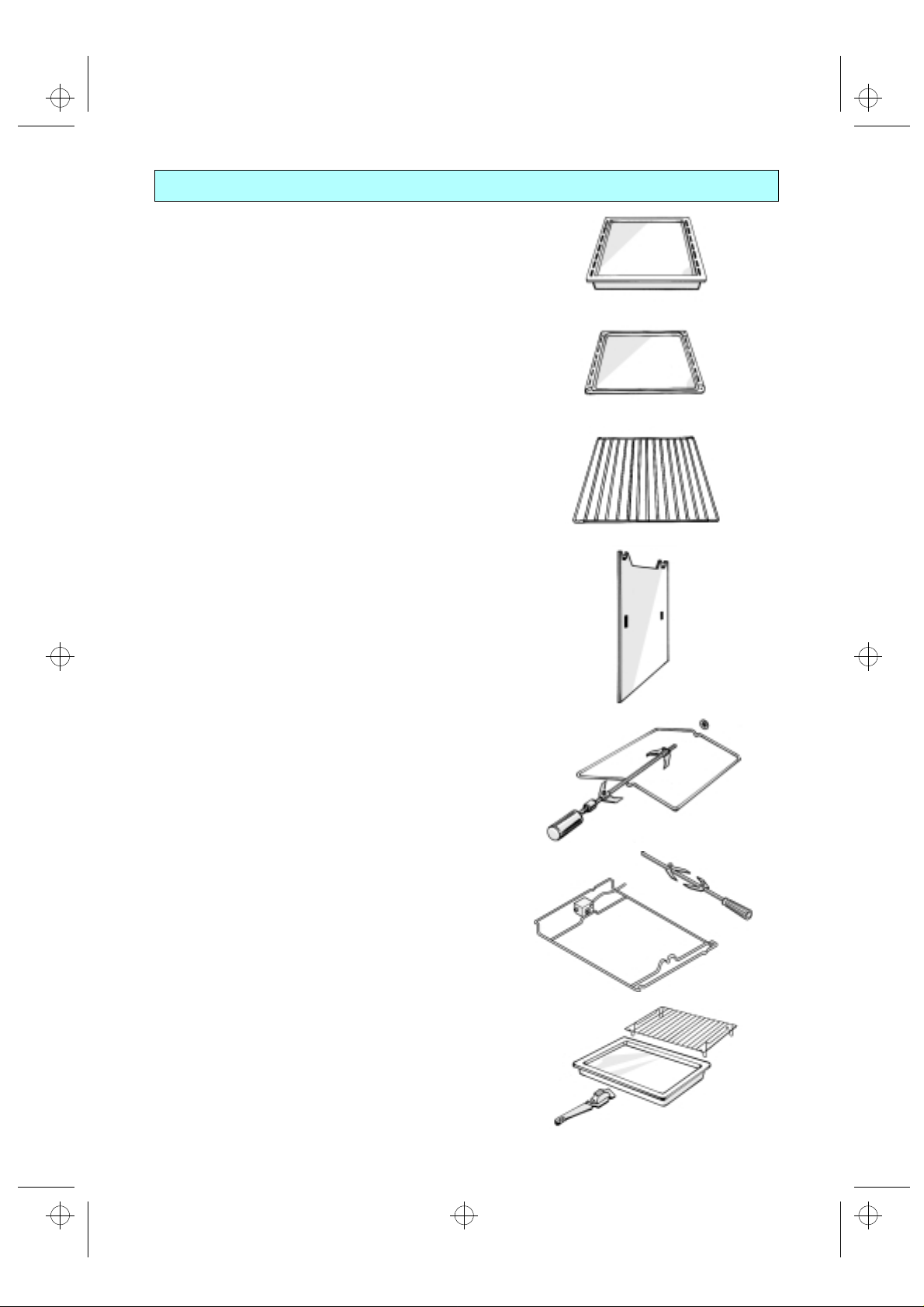

ACCESSOIRES DU FOUR
TABLEAU DE CUISSON

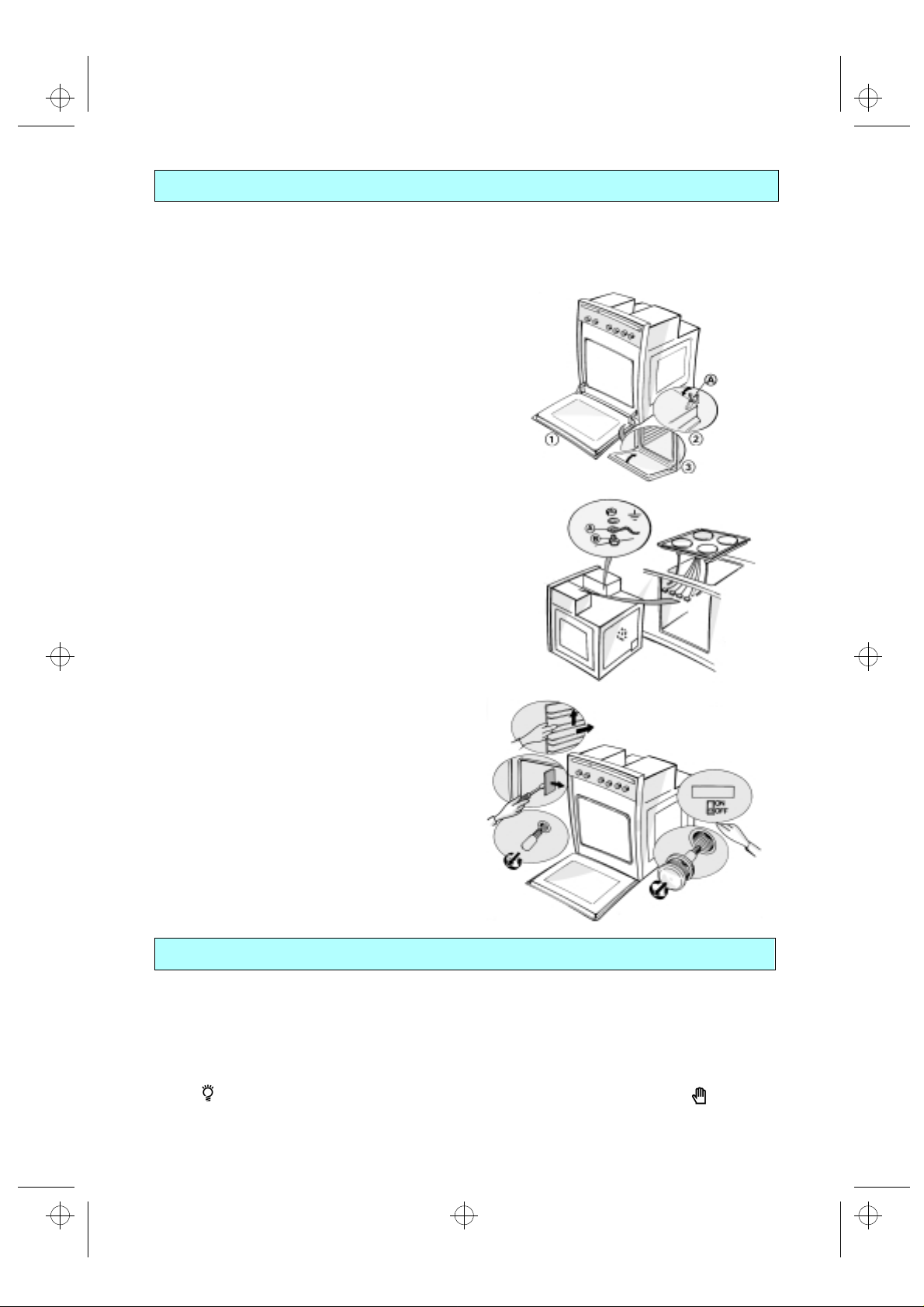

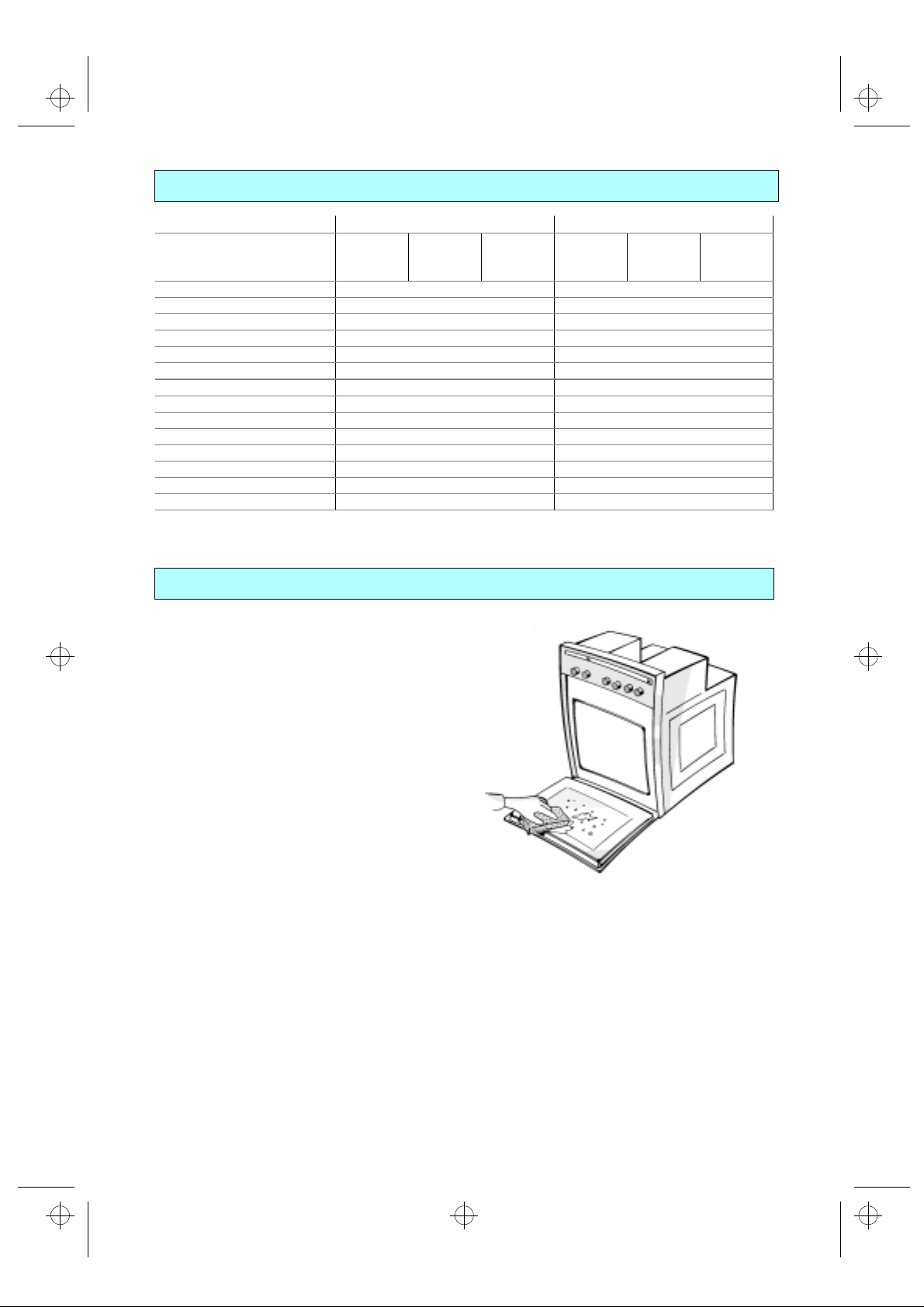

NETTOYAGE DU FOUR ET DES ACCESSOIRES
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
22
23
24
24
24
25
26
27
DIAGNOSTIC RAPIDE
SERVICE APRÈS-VENTE
PAGE
PAGE
28
29
21
54804-fr.fm5 Page 22 Thursday, April 5, 2001 6:07 PM
INSTALLATION
Informations techniques destinées à
l’installateur
•
Retirez le four de son emballage. Avant de
procéder aux branchements, posez le four
sur son socle de polystyrène afin d’éviter
d’endommager sa partie inférieure.
•
Ne soulevez pas le four par la poignée.
Soulevez-le par les côtés, comme indiqué
(voir la flèche).
•
Vérifiez que l’appareil n’a subi aucun
dommage pendant le transport.
•
Les dimensions du four et de l’encastrement
sont indiquées ci-contre.
•
Pour l’installation du plan, veuillez vous
référer à la fiche produit du plan de cuisson
•
Les meubles en contact avec le four doivent
pouvoir résister à une température élevée
(80° C minimum).
•
Procédez aux raccordements électriques
entre la table de cuisson et le four (voir le
chapitre “Branchement électrique”).
•
Installez le four dans le logement, en le
soulevant par les côtés et en prenant soin de
ne pas coincer les fils du câble d’alimentation
électrique.
•
Pour assurer une ventilation correcte,
respectez les ouvertures de ventilation
indiquées (minimum 500 x 80 mm). Prévoyez
également un espace de 5 mm minimum
entre la partie supérieure du four et le bord
inférieur du plan de travail. Cette ouverture
ne doit en aucun cas être obstruée par des
supports transversaux ou n’importe quel
autre élément structurel.
•
Pendant l’installation du four, vérifiez que les
côtés ne touchent ni les bords avant des
meubles, ni les tiroirs et portes adjacents
(voir la figure).
Pas de contacts
•
Fixez le four au meuble au moyen des vis
(A), comme indiqué.
22
54804-fr.fm5 Page 23 Thursday, April 5, 2001 6:07 PM
INSTALLATION
• Avertissement : Ne branchez en aucun
cas l’appareil avant d’avoir achevé les
branchements entre le four et la table de
cuisson.
• Assurez-vous que le four a été installé et
raccordé par un technicien qualifié,
conformément aux instructions du
fabricant et dans le respect des
réglementations locales en vigueur.
• L’installateur est responsable du
branchement électrique correct du four et
du respect des réglementations locales
en vigueur.
• Le four doit être branché au moyen d’un
dispositif de coupure omnipolaire ayant
une distance d’ouverture des contacts
d’au moins 3 mm.
• La mise à la terre des appareils est
obligatoire aux termes de la loi.
• N’utilisez pas d’adaptateurs, de prises
multiples ou de rallonges.
• Lorsque le four est installé, les
composants électriques doivent être
inaccessibles.
BRANCHEMENT ÉLECTRIQUE
Voir les notices d’installation séparées fournies avec la table de cuisson.
Branchement électrique entre différents
modèles de tables de cuisson et de four.
Attention : Les chiffres représentent la
section droite du four, vue du dessus,
lorsque vous faites face à la porte du four
Insérez l’étrier “B” dans les premiers trous du
•
bloc de raccordement “C” en commençant
par la gauche (comme indiqué).
Connectez le fil de terre (D) de la table de
•
cuisson au four (E) comme indiqué.
.
B
C
B
C
• Montez les boutons de réglage
correspondants dans le bandeau de
commandes
Table de cuisson à 4 brûleurs à gaz : position
des boutons de réglage sur le bandeau de
commandes à l’avant de l’appareil
Table de cuisson vitrocéramique : position des
boutons de réglage sur le bandeau de
commandes à l’avant de l’appareil
B
C
Table de cuisson à 3 brûleurs à gaz/1 plaque
électrique : position des boutons de réglage sur le
bandeau de commandes à l’avant de l’appareil
Table de cuisson vitrocéramique (avec 2 doubles
zones de cuisson) : position des boutons de réglage
sur le bandeau de commandes à l’avant de
l’appareil
23
