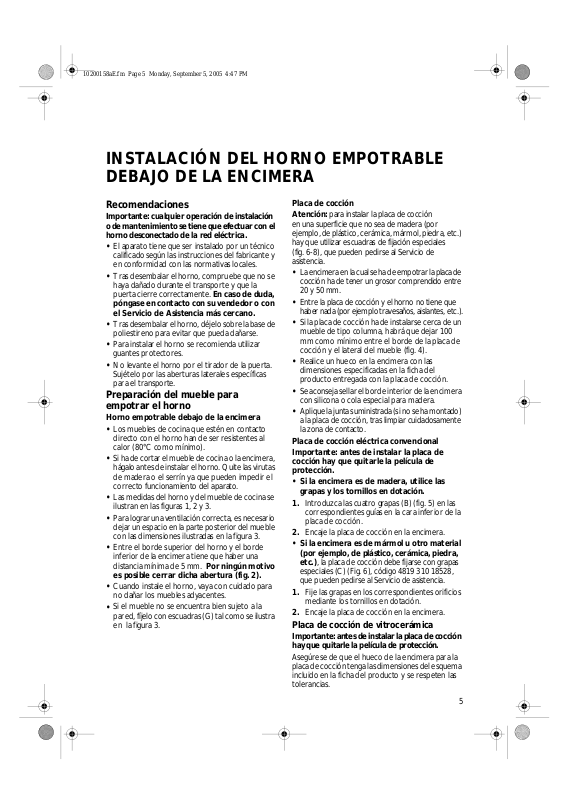

INSTALACIÓN DEL HORNO EMPOTRABLE
DEBAJO DE LA ENCIMERA
Recomendaciones
Importante: cualquier operación de instal ación
o de mantenimiento se tiene que efectuar con el
horno desconectado de la red eléctrica.
El aparato tiene que ser instalado por un técnico
•
calificado según las instrucciones del fabricante y
en conformidad con las normativas locales.
Tras desembalar el horno, compruebe que no se
•
haya dañado durante el transporte y que la
puerta cierre correctamente.
póngase en contacto con su vendedor o con
el Servicio de Asistencia más cercano.
Tras desembalar el horno, déjelo sobre la base de
•
poliestireno para evitar que pueda dañarse.
Para instalar el horno se recomienda utilizar
•
guantes protectores.
No levante el horno por el tirador de la puerta.
•
Sujételo por las aberturas laterales específicas
para el transporte.
En caso de duda,
Preparación del mueble para
empotrar el horno
Horno empotrable debajo de la encimera
Los muebles de cocina que estén en contacto
•
directo con el horno han de ser resistentes al
calor (80°C como mínimo).
Si ha de cortar el mueble de cocina o la encimera,
•
hágalo antes de instalar el horno. Quite las virutas
de madera o el serrín ya que pueden impedir el
correcto funcionamiento del aparato.

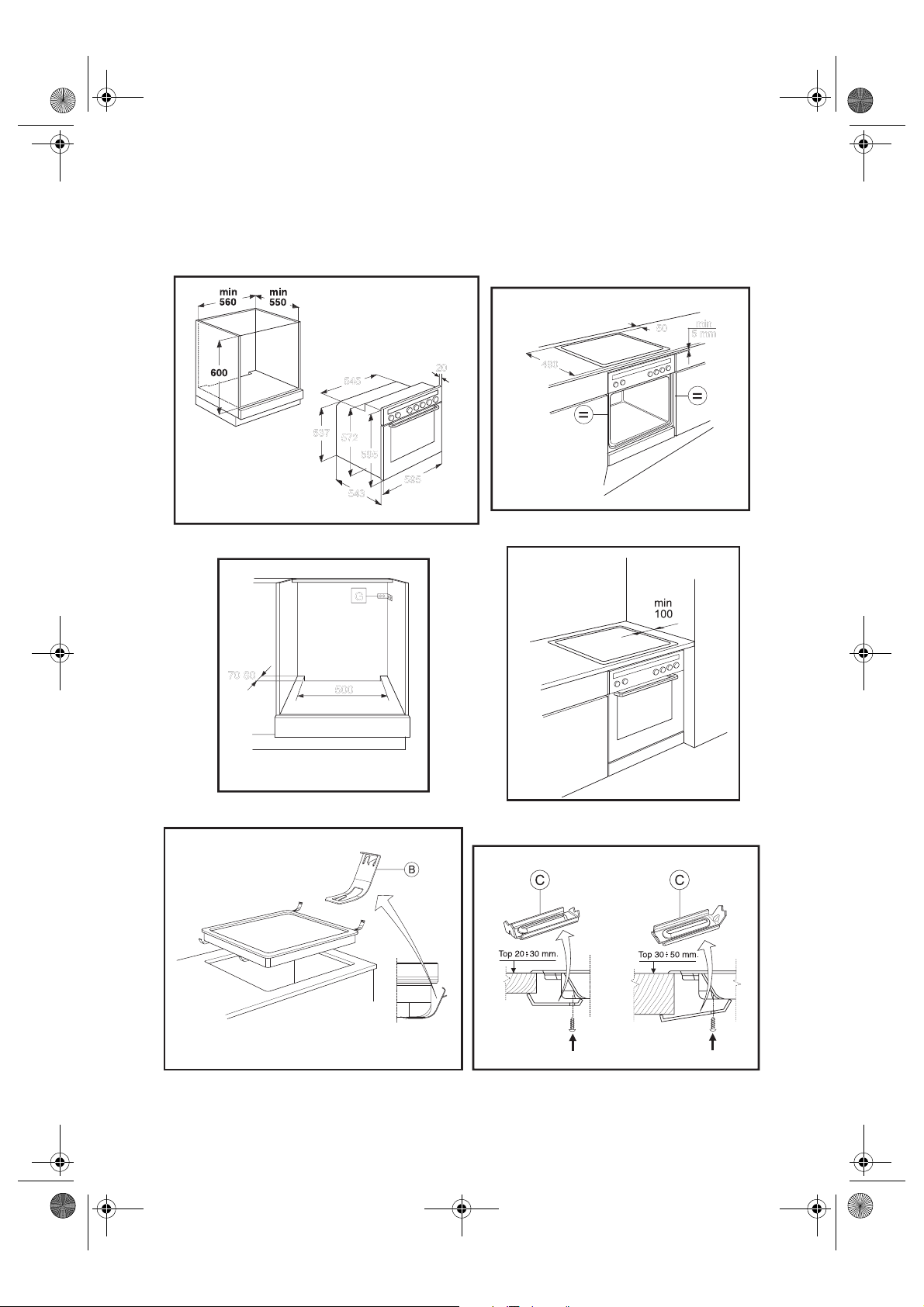

Las medidas del horno y del mueble de cocina se
•
ilustran en las figuras 1, 2 y 3.
Para lograr una ventilación correcta, es necesario
•
dejar un espacio en la parte posterior del mueble
con las dimensiones ilustradas en la figura 3.
Entre el borde superior del horno y el borde
•
inferior de la encimera tiene que haber una
distancia mínima de 5 mm.
es posible cerrar dicha abertura (fig. 2).
Cuando instale el horno, vaya con cuidado para
•
no dañar los muebles adyacentes.
Si el mueble no se encuentra bien sujeto a la
•
pared, fíjelo con escuadras (G) tal como se ilustra
en la figura 3.
Por ningún motivo
Placa de cocción
Atención:
en una superficie que no sea de madera (por
ejemplo, de plástico, cerámica, mármol, piedra, etc.)
hay que utilizar escuadras de fijación especiales
(fig. 6-8), que pueden pedirse al Servicio de
asistencia.
•
•
•
•
•
•
Placa de cocción eléctrica convencional
Importante: antes de instalar la placa de
cocción hay que quitarle la película de
protección.
• Si la encimera es de madera, utilice las
1.
2.
• Si la encimera es de mármol u otro material
1.
2.
para instalar la placa de cocción
La encimera en la cual se ha de empotrar la placa de
cocción ha de tener un grosor comprendido entre
20 y 50 mm.
Entre la placa de cocción y el horno no tiene que
haber nada (por ejemplo travesaños, aislantes, etc.).
Si la placa de cocción ha de instalarse cerc a de un
mueble de tipo columna, habrá que dejar 100
mm como mínimo entre el borde de la placa de
cocción y el lateral del mueble (fig. 4).
Realice un hueco en la encimera con las
dimensiones especificadas en la ficha del
producto entregada con la placa de cocción.
Se aconseja sellar el borde interior de la encimera
con silicona o cola especial para madera.
Aplique la junta suministrada (si no se ha montado)
a la placa de cocción, tras limpiar cuidadosamente
la zona de contacto.
grapas y los tornillos en dotación.
Introduzca las cuatro grapas (B) (fig. 5) en las
correspondientes guías en la cara inferior de la
placa de cocción.
Encaje la placa de cocción en la encimera.
(por ejemplo, de plástico, cerámica, piedra,
, la placa de cocción debe fijarse con grapas
etc.)
especiales (C) (Fig. 6), código 4819 310 18528,
que pueden pedirse al Servicio de asistencia.
Fije las grapas en los correspondientes orificios
mediante los tornillos en dotación.
Encaje la placa de cocción en la encimera.
Placa de cocción de vitrocerámica
Importante: antes de instalar la placa de cocción
hay que quitarle la película de protección.
Asegúrese de que el hueco de la encimera para la
placa de cocción tenga las dimensiones del esquema
incluido en la ficha del producto y se respeten las
tolerancias.
5
10200158aE.fm Page 6 Monday, September 5, 2005 4:47 PM
No fuerce la placa de cocción cuando la introduzca
en la encimera. Si se fuerza la introducción, la
presión puede producir fracturas en la
vitrocerámica (incluso más tarde).
• Si la encimera es de madera
y los tornillos en dotación (fig. 7).
1.
Fije las grapas (D) (fig. 7) con los tornillos
suministrados (E) (fig. 7) según las distancias
especificadas en la figura.
2.
Encaje la placa de cocción en la encimera.
• Si la encimera es de mármol, plástico,
cerámica, piedra, etc.
fijarse con grapas especiales (F) (Fig. 7), código
4819 404 78697, que pueden pedirse al Servicio
de asistencia.
1.
Encaje la placa de cocción en la encimera.
2.
Fije las 4 grapas (F) como se muestra en la fig. 8
según el grosor de la encimera.
3.
Ponga los 4 tornillos (G) en las posiciones (H)
(Fig. 8).
, utilice las grapas
, la placa de cocción debe
Conexión eléctrica
Según la normativa es obligatorio conectar a
tierra el aparato.
•
La conexión eléctrica tiene que ser efectuada por
un técnico calificado según las instrucciones del
fabricante y en conformidad con las normativas
locales.
•
El instalador es responsable de la correcta
conexión eléctrica y del cumplimiento de las
normas de seguridad.
•
El cable de alimentación del horno ha de ser lo
suficientemente largo para conectar el aparato al
suministro eléctrico una vez instalado.
•
Para cumplir con las normas de seguridad, es
necesario utilizar un interruptor omnipolar con una
separación mínima entre los contacto de 3 mm.
•
No emplee tomas de corriente múltiples ni
cables alargadores.
•
Después de instalar el horno, los componentes
eléctricos han de quedar inaccesibles.
Conexión del horno a la red eléctrica
•
Asegúrese de que la tensión indicada en la placa
de datos del aparato coincida con la tensión de
red. La placa de datos se encuentra en el borde
frontal del horno (visible con la puerta del horno
abierta).
1.
Desenrosque los dos tornillos de fijación de la tapa
de la regleta de conexiones situada en la parte
inferior de la cubierta posterior del horno.
2.
Quite la tapa para acceder a la regleta de
conexiones e introduzca el cable de
alimentación (véase la tabla) a través de la
abertura situada en el fondo del horno.
3.
Conecte el cable a la regleta de conexiones,
apriete hasta el tope los tornillos y sujételo al
prensacables.
4.
Coloque nuevamente la tapa, introduciendo las
dos lengüetas en sus sedes, y sujétela con los dos
tornillos.
Tabla cable de alimentación
N° de conductores Tipo de cable
1N+
2+
2N+
3N+
3+
~
~
~
~
~
H05 RR-F 3 X 4 mm²
H05 RR-F 3 X 4 mm²
H05 RR-F 4 X 2,5 mm²
H05 RR-F 5 X 1,5 mm²
H05 RR-F 4 X 2,5 mm²
Conexión placa de cocción / horno
Importante: no conecte el horno a la red eléctrica
antes de haber terminado la conexión a la placa de
cocción.
•
Antes de conectar el horno a la red, compruebe
que el modelo de placa de cocción sea uno de los
indicados en la placa con las combinaciones
placa de cocción/horno.
•

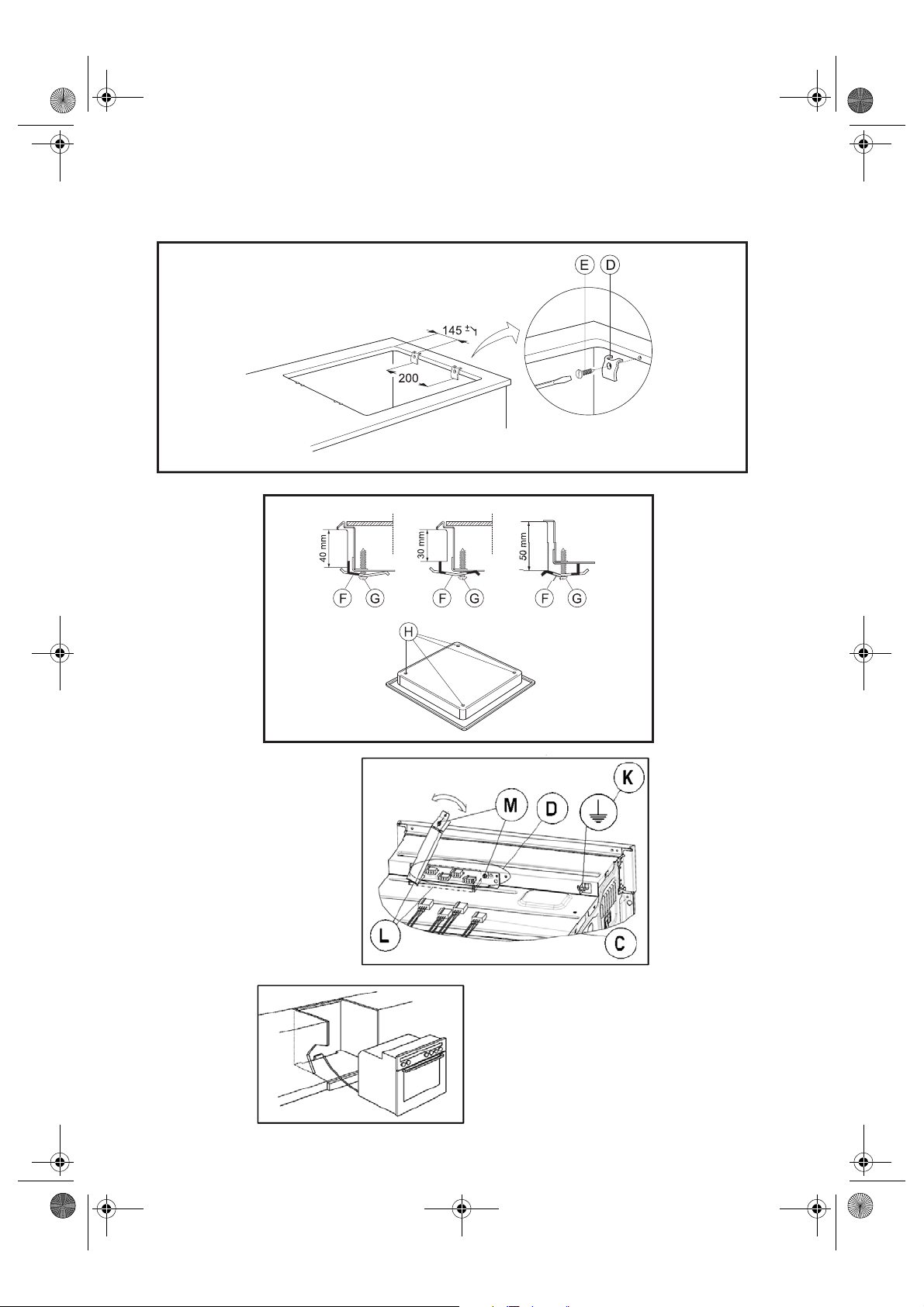

Desenrosque el tornillo de sujeción (M) de la
protección (L) (si se encuentra presente ) de los
conectores (D), situada en la cubierta superior
del horno (véase figura 9) . Levante la protección
(L) para acceder a dichos conectores (D) y
conecte los conectores de la placa de cocción (C)
con los conectores del horno (D), de manera que
los colores y las guías de inserción, visibles en la
parte superior de los conectores, coincida n
(véase figura 9).
•
Efectúe la conexión empujando los conectores
hasta el tope y asegúrese que se produzca el
disparo de la lengüeta. Vuelva a colocar la
protección (L) dejando salir los cables por la parte
inferior. Fije la protección con el tornillo (M) que
se quitado anteriormente.
•
Desenrosque la tuerca del tornillo (K) (fig. 9) de
la toma de tierra situada en la cubierta
superior del horno e introduzca el cable amarillo/
verde de la toma de tierra, dejando la arandela
introducida. Enrosque nuevamente la tuerca en
el tornillo y apriétela hasta el tope.
Importante:
no corresponden, como tipo y color, con lo indicado
en la placa con las combinaciones placa de cocción/
horno, situada en la parte superior del horno, solicite
el juego adaptador cód.
nuestro Servicio de asistencia.
Fijación del horno
•
Levante el horno agarrándolo por las aberturas
laterales, introdúzcalo en el mueble de cocina y
preste atención en no enganchar el cable de
alimentación (fig. 10).
•
Centre el horno en el mueble antes de fijarlo.
•
Asegúrese de que los espaciadores de plástico, si se
incluyen, se encuentran instalados correctamente
en sus orificios de sujeción. Sujete el horno al
mueble mediante los tornillos suministrados.
si los terminales de la placa de cocción
AMC 873
, disponible en
