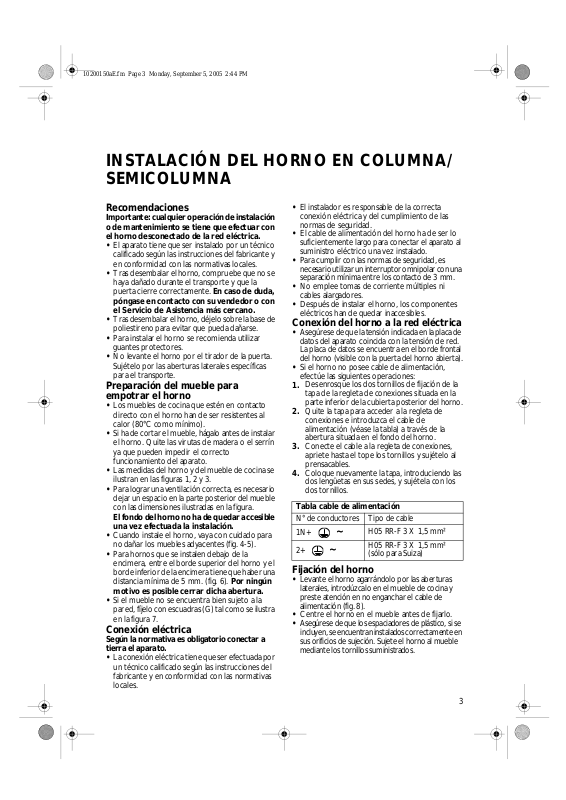

INSTALACIÓN DEL HORNO EN COLUMNA/ SEMICOLUMNA

Recomendaciones

Importante: cualquier operación de instalación o de mantenimiento se tiene que efectuar con el horno desconectado de la red eléctrica.

•El aparato tiene que ser instalado por un técnico calificado según las instrucciones del fabricante y en conformidad con las normativas locales.

•Tras desembalar el horno, compruebe que no se haya dañado durante el transporte y que la puerta cierre correctamente. En caso de duda, póngase en contacto con su vendedor o con el Servicio de Asistencia más cercano.

•Tras desembalar el horno, déjelo sobre la base de poliestireno para evitar que pueda dañarse.

•Para instalar el horno se recomienda utilizar guantes protectores.

•No levante el horno por el tirador de la puerta. Sujételo por las aberturas laterales específicas para el transporte.

Preparación del mueble para empotrar el horno

•Los muebles de cocina que estén en contacto directo con el horno han de ser resistentes al calor (80°C como mínimo).

•Si ha de cortar el mueble, hágalo antes de instalar el horno. Quite las virutas de madera o el serrín ya que pueden impedir el correcto funcionamiento del aparato.

•Las medidas del horno y del mueble de cocina se ilustran en las figuras 1, 2 y 3.

•Para lograr una ventilación correcta, es necesario dejar un espacio en la parte posterior del mueble con las dimensiones ilustradas en la figura.

El fondo del horno no ha de quedar accesible una vez efectuada la instalación.

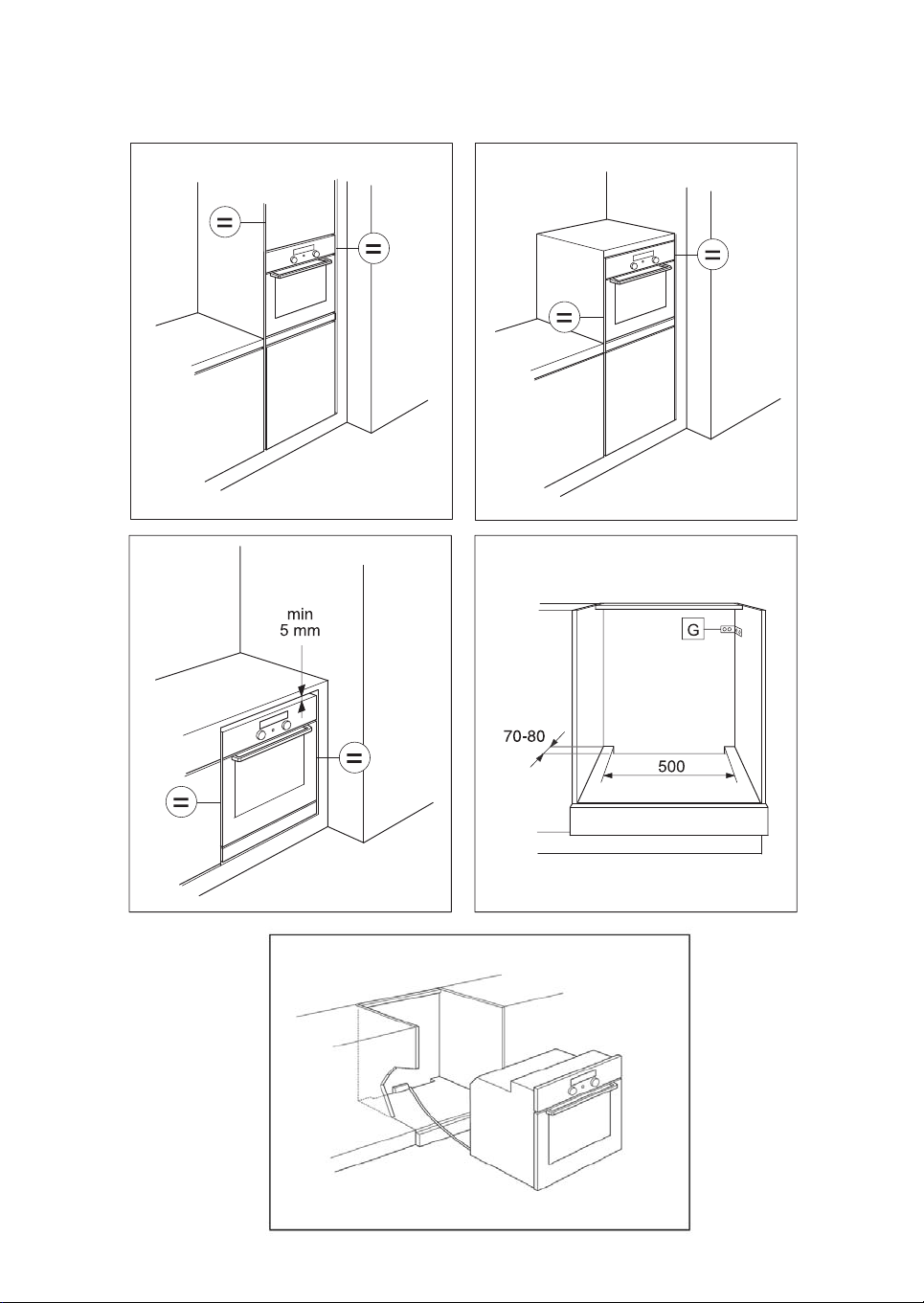

•Cuando instale el horno, vaya con cuidado para no dañar los muebles adyacentes (fig. 4-5).

•Para hornos que se instalen debajo de la encimera, entre el borde superior del horno y el borde inferior de la encimera tiene que haber una distancia mínima de 5 mm. (fig. 6). Por ningún motivo es posible cerrar dicha abertura.

•Si el mueble no se encuentra bien sujeto a la pared, fíjelo con escuadras (G) tal como se ilustra en la figura 7.

Conexión eléctrica

Según la normativa es obligatorio conectar a tierra el aparato.

•La conexión eléctrica tiene que ser efectuada por un técnico calificado según las instrucciones del fabricante y en conformidad con las normativas locales.

•El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

•El cable de alimentación del horno ha de ser lo suficientemente largo para conectar el aparato al suministro eléctrico una vez instalado.

•Para cumplir con las normas de seguridad, es necesario utilizar un interruptor omnipolar con una separación mínima entre los contacto de 3 mm.

•No emplee tomas de corriente múltiples ni cables alargadores.

•Después de instalar el horno, los componentes eléctricos han de quedar inaccesibles.

Conexión del horno a la red eléctrica

•Asegúrese de que la tensión indicada en la placa de datos del aparato coincida con la tensión de red. La placa de datos se encuentra en el borde frontal del horno (visible con la puerta del horno abierta).

•Si el horno no posee cable de alimentación,

efectúe las siguientes operaciones:

1.Desenrosque los dos tornillos de fijación de la tapa de la regleta de conexiones situada en la parte inferior de la cubierta posterior del horno.

2.Quite la tapa para acceder a la regleta de conexiones e introduzca el cable de alimentación (véase la tabla) a través de la abertura situada en el fondo del horno.

3.Conecte el cable a la regleta de conexiones, apriete hasta el tope los tornillos y sujételo al prensacables.

4.Coloque nuevamente la tapa, introduciendo las dos lengüetas en sus sedes, y sujétela con los dos tornillos.

Tabla cable de alimentación

N° de conductores		Tipo de cable
1N+	~	H05 RR-F 3 X 1,5 mm²
2+	~	H05 RR-F 3 X 1,5 mm²
		(sólo para Suiza)

Fijación del horno

•Levante el horno agarrándolo por las aberturas laterales, introdúzcalo en el mueble de cocina y preste atención en no enganchar el cable de alimentación (fig. 8).

•Centre el horno en el mueble antes de fijarlo.

•Asegúrese de que los espaciadores de plástico, si se incluyen,seencuentraninstaladoscorrectamente en sus orificios de sujeción. Sujete el horno al mueble mediante los tornillos suministrados.

3
