Whirlpool ADP 8488 User manual

Whirlpool is a registered trademark of Whirlpool USA

(см. справа описание дополнительных функций)

КНОПКА ВЫБОРА ПРОГРАММЫ

Нажмите (несколько раз) кнопку “P”, пока на дисплее не отобразится номер выбранной программы (P1...Px) - см. “Таблицу программ” ниже.

КНОПКА “ПУСК/ВОЗО БНОВЛЕНИ Е РА БОТ Ы ”

Эта кнопка служит для запуска выбранной программы: индикатор этой кнопки загорается во время работы и гаснет по окончании программы. Если во время выполнения цикла открыть дверцу, выполнение программы временно прерывается, и машина встает в паузу: при этом мигает индикатор “Пуск”. Для возобновления выполнения цикла закройте дверцу и снова нажмите кнопку “Пуск”.

КНОПКА “ОТМЕНА/ВЫКЛ”

Эта кнопка служит для выключения панели управления. При ее нажатии во время выполнения какой-либо программы эта программа отменяется и в течение 1 минуты (дисплей показывает 0:01) выполняется слив воды. При нажатии этой кнопки при выключенной машине выполняется слив остатков воды (этот процесс длится 1 минуту).

1) Приведенные данные программ получены в соответствии с европейским стандартом EN 50242 при нормальных условиях работы (без использования дополнительных функций) и могут отличаться в зависимости от конкретных условий. Для программ с датчиком разница во времени может доходить до 20 минут ввиду выполнения автоматической калибровки системы

2) Эталонная программа для получения данных об энергопотреблении согласно положениям

стандарта EN 50242. - Примечания для испытательных лабораторий: за подробной

информацией об условиях проведения сравнительных испытаний EN/при стандартной загрузке и других испытаний обращаться по следующему электронному адресу:

“contact@whirlpool.com”.

СИСТЕМА ОБОРОТНОЙ ВОДЫ: при вып олнении этих програм м вода сохраняется в специальном баке. ЦИКЛ ОЧИСТКИ БАК А (минимум 45 мин) автоматически запускается через каждые 30 циклов или после каждого выключения питания

в целях обеспечения наилучшего

состояния изделия.

Таблица программ

Моющее

средство

Расход

Фаза

сушки

Программы

Доступные

дополни-

тельные

функции

Рекомендации по загрузке

л кВтч

Минуты

Sensor

40-70°C

Отсрочка

пуска

Multizone

Рекомендуемая для ежедневн ого применения программа мойки посуды с малым количеством сухих остатков пищи

(стандарт EN 50242).

X 7-15 1,00-1,70 70-172 Полная

Pre-wash

мойка в

холодной

воде

Отсрочка

пуска

Multizone

Посуда, которая должна мыться позднее X 4,0 0,01 14-16 НЕТ

Fragile

40°C

Отсрочка

пуска

Multizone

Посуда с невысокой степенью загрязнения, в частности, стаканы и чашки.

X 10,5 0,85 105-144

Малая

интенсив

ность

Rapid

45°C

Отсрочка

пуска

Multizone

Посуда с небольшой степенью загрязнения без сухих остатков пищи.

X 11 ,0 0,85 30-50 НЕТ

Eco

50°C

Отсрочка

пуска

Multizone

Посуда с обычной степенью загрязнения. Стандартная программа, с оптимальным сочетанием потребления воды и электроэнергии.

X 6,0 1,03 170

Полная

интенсив

ность

Fast Daily

60°C

Отсрочка

пуска

Multizone

Посуда с обычной степенью загрязнения. X 11 ,0 1,30 80-95 Полная

5019 300 00242

ПЕРЕД ПЕРВЫМ ВКЛЮЧЕНИЕМ МАШИНЫ ВНИМАТЕЛЬНО ПРОЧТИТЕ НАСТОЯЩЕЕ

КРАТКОЕ РУКОВОДСТВО И УКАЗАНИЯ ПО УСТАНОВКЕ МАШИНЫ!

Описание дополнительных функций и дисплея

ИНДИКАТОР НЕХВАТКИ СОЛИ

Этот индикатор загорается, когда необходимо добавить соль.

ИНДИКАТОР НЕХВАТКИ ОПОЛАСК ИВАТЕЛЯ

Этот индикатор загорается, когда необходимо добавить ополаскиватель.

ДИСПЛЕЙ ДЛИТЕЛЬНОСТИ МОЙКИ

Указывает продолжительность цикла и оставшееся время выполнения программы мойки (ч: мин). При выборе функции “Отсрочка пуска” на нем высвечивается время, оставшееся до начала выполнения программы (h.00), когда остается менее 1 часа (0:min). В случае появлении на дисплее сообщения “Fx Ey” см. раздел 6 “Если машина не работает...”.

ПАНЕЛЬ УПРАВЛЕНИЯ ЭТОЙ ПОСУДОМОЕЧНОЙ МАШИНЫ ВКЛЮЧАЕТСЯ ПРИ

НАЖАТИИ ЛЮБОЙ КНОПКИ КРОМЕ КНОПКИ “ОТМЕНА/ВЫКЛ”.

ЕСЛИ НЕ ЗАДАН КАКОЙ-ЛИБО ЦИКЛ МОЙКИ, ПАНЕЛЬ УПРАВЛЕНИЯ

АВТОМАТИЧЕСКИ ВЫКЛЮЧАЕТСЯ ЧЕРЕЗ 30 СЕКУНД ДЛЯ ЭКОНОМИИ ЭНЕРГИИ.

MULTIZONE

Эта функция позволяет выбирать зоны мойки. Нажмите (несколько раз) эту кнопку для выбора зон(ы) мойки:

обеих корзин

только нижней корзины

только верхней корзины

- при этом загорается

индикатор

КНОПКА ФУНКЦИИ “ОТСРОЧКА ПУСКА”

Несколько раз нажмите эту кнопку для задания отсрочки начала выполнения выбранной программы. Отсрочка может быть задана в диапазоне от 1 до 24 часов При каждом нажатии кнопки показания индикатора часов отсрочки пуска увеличиваются на один час; после 24 нумерация вновь начинается с 0. Затем нажмите кнопку “ПУСК”. Процесс мытья посуды начинается по истечении заданного времени

ЗАДАНИЕ ТИПА МОЮЩЕГО СРЕДСТВА

Эта настройка позволяет оптимизировать цикл мойки в соответствии с типом применяемого моющего средства. Нажмите кнопку “Таблетка” и держите ее нажатой в течение 3 секунд (пока не загорится соответствующий индикатор), если вы используете комбинированные таблетированные моющие средства (ополаскиватель, соль и моющее средство в 1 таблетке). Если вы используете порошковое или жидкое моющее средство, индикатор “Таблетка” на панели управления не должен гореть.

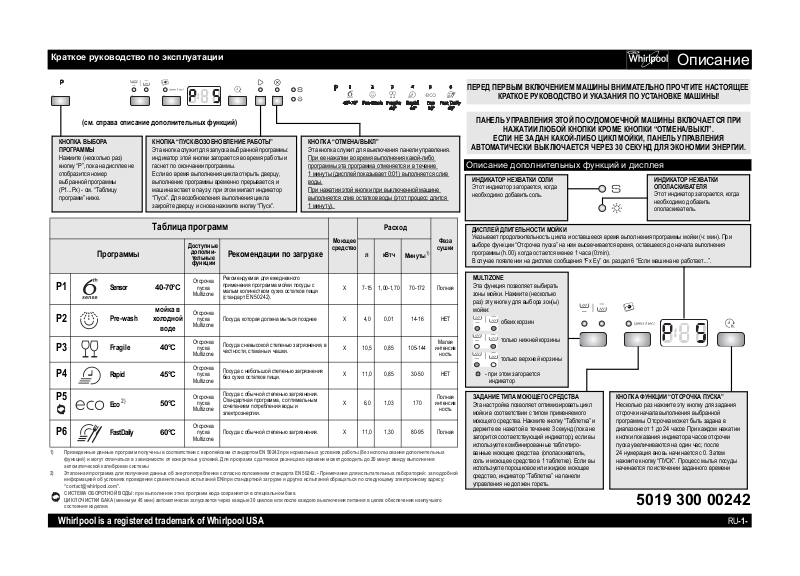

Краткое руководство по эксплуатации

Описание

-1-

1 - Емкость для соли 2 - Дозатор ополаскивателя 3 - Дозатор моющего средства 4 - Корзины для посуды 5,6,7,8 - Кнопки дополнительных функций на панели управления 9 - Фильтры 10 - Разбрызгиватели

Уровень жесткости воды следует

задавать только перед первой мойкой

или в случае изменения жесткости

водопроводной воды.

Визуальный индикатор (в зависимости от модели). Открутите крышку.

(зависит от модели прибора)

Индикатор уровня соли может продолжать гореть после выполнения нескольких циклов мойки. Если жесткость воды соответствует категории “мягкая”, засыпать соль не требуется.

Индикатор уровня соли на панели управления Индикатор уровня соли, встроенный в крышку емкости для соли

Индикатор загорается, когда НЕОБХОДИМО ДОБАВИТЬ СОЛЬ.

зеленое свечение: OK

бесцветное свечение: НЕОБХОДИМО ДОБАВИТЬ

Ежедневные проверки

Заполнение емкости для соли - Удаление накипи (не требуется, если жесткость воды соответствует категории “мягкая”!)

- Одновременно нажмите и держите нажатыми кнопки “

Выбор программы

” и “

Отмена/Выкл

” в течение минимум 3 секунд.

- Заданная величина жесткости выводится на дисплей.

- Для увеличения уровня жесткости нажимайте кнопку “

Выбор программы

”. Уровень жесткости задается в диапазоне значений от 1

до 7 (после достижения уровня 7 при следующем нажатии кнопки вновь будет задан уровень 1).

- Для сохранения вновь заданного значения подождите 30 секунд (по их истечении панель управления выключится) или нажмите кнопку “

Пуск/Возобновление работы

”.

Закрутите крышку. Остатки соли вокруг крышки необходимо удалить. В крышку некоторых емкостей для соли встроен индикатор уровня (см. ниже описание проверки уровня).

Чтобы узнать

жесткость воды

в вашем районе, обратитесь в местную

службу водоснабжения.

...введите это значение, как указано выше

Рекомендуемое моющее средство

Немецкий

стандарт °dH

Град усы по

французскому

стандарту °fH

Градусы по

английскому

стандарту °eH

Уровень жесткости воды

Введенное значение

жесткости выводится на

дисплей

Гель или порошок (ополаскиватель и

соль)

Таблет ки

0 - 5 0 - 9 0 - 6,3 Мягкая 1

перейдите к шагу 1

(см. “Ежедневные

проверки”)

6 - 10 10 - 18 7 - 12,6 Средняя 2 11 - 15 19 - 27 13,3 - 18,9 Средняя 3 16 - 21 28 - 37 19,6 - 25,9 Средней жесткости 4 если вода

ЖЕСТКАЯ,

необходимо

добавить соль

(перейдите к шагу 1,

“Ежедневные

проверки”)

22 - 28 38 - 50 26,6 - 35 Жесткая 5 29 - 35 51 - 63 35,7 - 44,1 Очень жесткая 6

36 - 50 64 - 90 44,8 - 62,4 Исключительно жесткая 7

Заводская установка жесткости воды соответствует средней жесткости (уровень 4).

При использовании таблетированных моющих средств с солью, тем не менее, следует отдельно добавлять соль, т.к. применения одних таких средств недостаточно для смягчения жесткой воды.

При первом использовании машины емкость для соли следует заполнить независимо от уровня жесткости воды

(см. ниже

шаг 1 “Ежедневные проверки”).

Тольк о перед первой мойкой

заполните емкость для соли водой.

Заполните емкость солью

(ни в коем случае не

кладите моющее средство!) мин. 0,8 кг / макс. 1 кг

Сразу же после внесения соли запустите какую-либо программу мойки

(программы “Pre-wash” недостаточно). Вытекающий солевой раствор или кристаллы соли могут вызвать сильную коррозию, приводящую к неустранимым повреждениям деталей из нержавеющей стали. Фирма отклоняет любые претензии, которые могут быть предъявлены в этой связи.

Задание величины жесткости воды для постоянного обеспечения оптимальных

Первое использование машины

-2-

Индикатор указывает на уровень ополаскивателя в дозаторе.

(зависит от модели прибора)

Индикатор уровня ополаскивателя на панели управления Индикатор уровня ополаскивателя на дозаторе

Индикатор загорается, когда НЕОБХОДИМО ДОБАВИТЬ ОПОЛАСКИВАТЕЛЬ.

темный: OK

бесцветное свечение: НЕОБХОДИМО ДОБАВИТЬ

Пользуйтесь только теми ополаскивателями, которые пригодны для посудомоечных машин. Если ополаскиватель случайно прольется,

немедленно

вытрите его. Это необходимо для предотвращения излишнего

пенообразования, которое может привести к неверной работе машины.

Если на посуде остаются полосы: установите указатель дозатора на меньшую величину (1-3). Если посуда недостаточно высушена: установите указатель дозатора на большую величину (5-6). Сушка пластиковой посуды в посудомоечной машине затруднена, и добиться идеального результата нельзя даже с помощью установки более высокого уровня дозировки ополаскивателя.

Моющие средства с ополаскивателем дают эффект только в программах с большой продолжительностью. При их использовании в коротких программах на посуде может оставаться моющее средство (в этом случае используйте порошковые моющие средства). Моющие средства с ополаскивателем имеют тенденцию к чрезмерному пенообразованию.

Повседневная эксплуатация

Добавление моющего средства - Используйте только моющие средства, специально предназначенные для посудомоечных машин, в соответствии с указаниями изготовителя.

Откройте крышку А

(нажмите на кнопку).

Заполняйте дозатор моющего средства только непосредственно перед пуском программы мойки.

Закройте крышку, нажав на

специальные планки на ней.

Используйте только одну таблетку на каждый цикл мойки; помещайте ее только в дозатор моющего средства.

Возможно использование любых таблетированных моющих средств, но при применении таблеток типа “2 в

1”

добавление соли обязательно. Таблетк и некоторых типов могут

неполностью растворяться во время коротких циклов (Rapid, Fragile, Handwash); чтобы облегчить процесс растворения и мойки, поместите таблетку в нижнюю часть емкости.

При необходимости откройте крышку В (нажмите соответствующую кнопку).

Добавьте

ополаскиватель

до макс. отметки ~150 мл

Дозировка ополаскивателя может быть различной в зависимости от типа применяемого моющего средства. Чем меньше установка, тем меньше дозировка ополаскивателя (заводская установка: положение 4). Нажмите на кнопку, чтобы открыть крышку В. С помощью монеты или другого подобного предмета установите указатель (стрелку) на нужное положение. После изменения установки снова

закройте крышку.

Визуальный индикатор

Загрузите моющее средство:

таблетки / порошок / жидкое средство

в большое отделение.

Изучите рекомендации изготовителя, приведенные на упаковке моющего средства.

Добавление ополаскивателя (не требуется при использовании таблетированных моющих средств). Регулировка дозировки ополаскивателя

Ежедневные проверки

-3-
