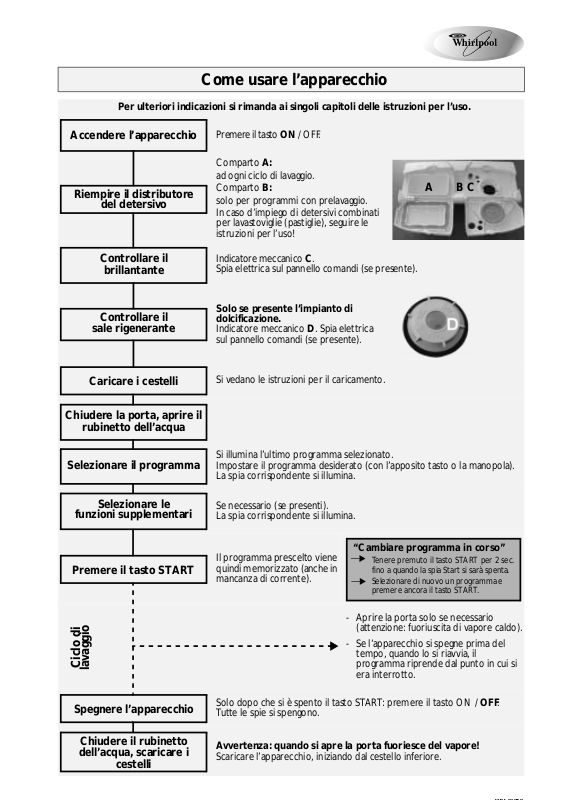

Page 1
Come usare l’apparecchio
Per ulteriori indicazioni si rimanda ai singoli capitoli delle istruzioni per l’uso.
Accendere l’apparecchio
Riempire il distributore
del detersivo
Controllare il
brillantante
Controllare il
sale rigenerante
Caricare i cestelli
Chiudere la porta, aprire il
rubinetto dell’acqua
Selezionare il programma
Premere il tasto ON / OFF.
Comparto
ad ogni ciclo di lavaggio.
Comparto
solo per programmi con prelavaggio.
In caso d’impiego di detersivi combinati
per lavastoviglie (pastiglie), seguire le
istruzioni per l’uso!
Indicatore meccanico C.
Spia elettrica sul pannello comandi (se presente).
Solo se presente l’impianto di
dolcificazione.
Indicatore meccanico D. Spia elettrica
sul pannello comandi (se presente).
Si vedano le istruzioni per il caricamento.
Si illumina l’ultimo programma selezionato.
Impostare il programma desiderato (con l’apposito tasto o la manopola).
La spia corrispondente si illumina.
A:
B:
ABC
Selezionare le
funzioni supplementari
Premere il tasto START
Ciclo di
lavaggio
Spegnere l’apparecchio
Chiudere il rubinetto
dell’acqua, scaricare i
cestelli
Se necessario (se presenti).
La spia corrispondente si illumina.
Il programma prescelto viene
quindi memorizzato (anche in
mancanza di corrente).
Solo dopo che si è spento il tasto START: premere il tasto ON /
Tutte le spie si spengono.
Avvertenza: quando si apre la porta fuoriesce del vapore!
Scaricare l’apparecchio, iniziando dal cestello inferiore.
“Cambiare programma in corso”
Tenere premuto il tasto START per 2 sec.
fino a quando la spia Start si sarà spenta.
Selezionare di nuovo un programma e
premere ancora il tasto START.
- Aprire la porta solo se necessario
(attenzione: fuoriuscita di vapore caldo).
- Se l’apparecchio si spegne prima del
tempo, quando lo si riavvia, il
programma riprende dal punto in cui si
era interrotto.
OFF
.
Page 2
Indicazioni per il caricamento della
lavastoviglie e dotazione cestelli
Cestello superiore:
Supporto multifunzione (A):
In base alla posizione, ad esempio
utensili lunghi, tazze e bicchieri. Sono
possibili tre posizioni.
Supporti stoviglie (B):
In base alla posizione, ad esempio piatti,
tazze e calici.
Supporto bicchieri girevole (C):
In base alla posizione, ad esempio
bicchieri piccoli o calici.
Gli utensili lunghi (ad es. forchette
da carne, coltelli) devono essere
inseriti con la punta rivolta verso
l'apparecchio.
Mezzo carico:
Caricamento del cestello superiore
(vedere descrizione Funzioni
supplementari).
Sistemare il cestello per le posate (D)
nel cestello superiore.
1)
2)
Regolazione dell’altezza
maniglie (E)
due
(anche con
tirare le
tirare
verticale del cestello
il carico):
•
Regolazione inferiore:
maniglie del cestello (E) verso
due
l’esterno e abbassare il cestello.
•
Regolazione superiore:
verso l’alto le
finché il cestello non si incastra
(Regolazione di fabbrica).
I lati del cestello devono essere pari.
Estrazione del cestello superiore per
il lavaggio di piatti grandi o teglie
nel cestello inferiore:
Aprire i fermi (F) delle guide del cestello a
destra e a sinistra ed estrarre il cestello
superiore.
Con cestello superiore inserito i fermi
devono essere sempre chiusi.
a seconda del modello dell’apparecchio
Fermo
chiuso
F
F
Fermo
aperto
Cestello inferiore:
A seconda del modello dell’apparecchio
con supporti per piatti ribaltabili o fissi (G).
Mezzo carico:
Caricamento del cestello inferiore
(vedere descrizione Funzioni
supplementari).
Maggiore potenza di lavaggio
soprattutto per piatti e pentole.
Cestello per le posate (J) o (H):
Alcuni modelli sono dotati di un elemento
a griglia (I) che può essere inserito sul
cestello per le posate per tenerle separate.
Cestello per le posate (D), se presente,
solo per gli apparecchi con mezzo carico.
Gli oggetti con i quali ci si potrebbe
ferire devono essere sistemati nel
cestello con la punta rivolta verso il
basso.
Utilizzare esclusivamente stoviglie resistenti al lavaggio in lavastoviglie. Non lavare nella macchina stoviglie non adatte al lavaggio
in lavastoviglie, ad esempio oggetti di legno, alluminio, utensili di plastica, stagno, stoviglie con decorazioni (non smaltate), posate
d’argento.
Acquistabile presso il rivenditore:
1)
Supporto multifunzione (A) - N. Serie AMH 369.
2)
Supporto bicchieri girevole (C) - N. Serie WGH 1000.
Page 3
Cosa fare, in caso di...
Qualora l’apparecchio presentasse delle anomalie di funzionamento, si prega di verificare i seguenti punti prima di rivolgersi al
Servizio Assistenza (* si veda anche il capitolo corrispondente nelle istruzioni per l’uso).
Problema Causa Soluzione
L’apparecchio non
funziona
Se le stoviglie non sono
perfettamente asciutte
Se le stoviglie non sono
perfettamente pulite
Residui sabbiosi e
granulosi
Scolorimento delle
parti in plastica
• Alimentazione acqua assente. • Aprire il rubinetto dell’acqua.
• La macchina non carica acqua a
sufficienza.
• Manca la corrente. • Inserire la spina nella presa di corrente.
• Avvio del programma preselezionato. • Eventualmente impostare l’avvio del programma su “0”.
• Brillantante insufficiente. • Aumentare il dosaggio *.
• Acqua residua nelle cavità. • Caricare le stoviglie inclinate.
• Il getto d’acqua non raggiunge la
superficie delle stoviglie.
• Detersivo insufficiente. • Dosare il detersivo in base alle indicazioni della casa
• Impostazione di un programma
inadeguato.
• Bracci aspersori bloccati. • I bracci aspersori devono poter girare liberamente.
• Ugelli dei bracci aspersori bloccati. • Rimuovere le impurità che ostacolano l’afflusso d’acqua *.
• Detersivo non adatto/troppo vecchio. • Utilizzare un detersivo di marca, di buona qualità.
• Filtri intasati. • Controllare regolarmente i filtri/eventualmente
• Filtri non inseriti correttamente. • Inserire correttamente e serrare il filtro *.
• Succo di pomodoro/carote,... • A seconda del materiale, se necessario utilizzare un
• Pulire il filtro di entrata sul rubinetto dell’acqua.
• Verificare che il tubo di alimentazione non sia piegato.
• Premere il tasto START.
• Chiudere la porta.
• Controllare il fusibile di casa.
• Sistemare le stoviglie in modo che non si tocchino.
Disporre le stoviglie con le superfici concave capovolte.
produttrice.
• Selezionare un programma di lavaggio di maggiore
intensità.
pulirli *.
detersivo con un più alto potere sbiancante.
Depositi sulle stoviglie
• asportabile • Striature su stoviglie/bicchieri. • Aumentare il dosaggio di brillantante *.
• Striature/rigature sui bicchieri. • Ridurre il dosaggio di brillantante *.
• Strato di sale sulle stoviglie/bicchieri. • Chiudere correttamente il coperchio del serbatoio del
• non asportabile • Addolcimento dell’acqua insufficiente,
Bicchieri opachi/non
macchie di calcare.
• Non lavabili in lavastoviglie. • Utilizzare bicchieri idonei.
sale *.
• Cambiare l’impostazione della durezza dell’acqua, se
necessario aggiungere sale *.
lucidi
Ruggine sulle posate
Identificazioni degli
errori dell’apparecchio
Se dopo aver effettuato i controlli sopra menzionati l’anomalia permane o si ripresenta, spegnere l’apparecchio e chiudere il
rubinetto dell’acqua, quindi contattare il Servizio Assistenza (vedere garanzia).
Prima di contattare il Servizio Assistenza verificare di avere a disposizi o ne i se guent i dati:
• Il tipo di anomalia.
• Tipo e modello dell’apparecchio.
• Codice di assistenza, ovvero il numero indicato sulla targhe tta adesiva
dell’Assistenza Tecnica applicata all’interno dell a po rta sulla destra.
• Non di acciaio inossidabile. • Utilizzare posate idonee.
• La spia START lampeggia.
• Indicatore F... (se presente).
• Assicurarsi che il gruppo dei filtri non sia intasato e
l’alimentazione dell’acqua non sia interrotta (se
necessario, pulire i filtri *). Avviare nuovamente il
programma. Tenere premuto il tasto START per 2
secondi, fino a quanto la spia START si sarà spenta.
Selezionare nuovamente il programma e premere di
nuovo il tasto START.
Page 4
Prima di usare la lavastoviglie, si raccomanda di leggere le istruzioni per il montaggio e per l'uso!
ADP 8302/1
Selettore programmi
Tas to On / O ff
Tasto Start
La spia si illumina durante il funzionamento,
lampeggia quando si verifica un’anomalia, si spegne
alla fine del programma.
Guida di consultazione rapida
Ciclo di programma
Prelavaggio Lavaggio Asciugatura Fine
Funzioni supplementari
Tasto di “Avviamento ritardato”
È possibile preselezionare l’avvio del programma con 3-6-9
ore di ritardo. Premere quindi il tasto Start. Il lavaggio si
avvia dopo il tempo impostato.
Tasto per “Mezzo carico - Multizone”
Caricare solo il cestello superiore oppure solo il cestello
inferiore. Questa funzione può essere utilizzata con qualsiasi
programma.
Premere 1 volta = cestello superiore (la spia si illumina)
Premere 2 volte = cestello inferiore (la spia si illumina)
Premere 3 volte = Off (mezzo carico disattivato).
I
programma
3)
Indicatori
Aggiungere sale rigenerante
Il sale deve essere aggiunto solo immediatamente
prima di avviare un ciclo di lavaggio.
Aggiungere brillantante
Tabella programmi
Programmi Raccomandazioni per il caricamento A B Litri kWh Minuti
Programma automatico consigliato per
Sensor Intensivo5)60-70°C
Sensor Normal5)40-55°C
Prelavaggio freddo
Cristalli 40°C
Rapid Plus 40°C
1) 5)
Bio
1) Programma targhetta dei dati energetici in conformità alla norma EN 50242.
2) Si veda “Uso dell’apparecchio”.
3) I dati relativi ai programmi sono valori misurati in laboratorio in
conformità alla norma EN 50242. Nell’impiego pratico possono
verificarsi variazioni o salti di tempo a seconda di un carico diverso,
funzioni supplementari, calibrazione del sensore (solo per
programmi controllati da sensori), temperature o durezze
dell’acqua e tensioni di alimentazione differenti.
Avvertenza per i Laboratori Prove:
Per informazioni più dettagliate sulle condizioni della prova compa rativa EN e di altre pro ve rivolgersi al se guente indir izzo: “[email protected]”.
Whirlpool is a registered trademark of Whirlpool USA
stoviglie molto sporche con residui di cibi
secchi o bruciati, p. es. pentole e padelle.
Programma automatico consigliato per l'uso
quotidiano, per stoviglie senza residui di cibi
secchi o bruciati (non per EN 50242).
Stoviglie che dovranno essere lavate più
tardi.
Sporco leggero, ad esempio bicchieri e
tazze.
Sporco leggero senza residui secchi. X - 10,0 0,65 30
Sporco normale. X X 12,0 1,05 150
50°C
4) L’efficienza relativa alla rimozione dei batteri è stata verificata con
l’Istituto Pasteur di Lille (Francia), in base alla norma NF EN 13697
del novembre 2001.
Questi programmi possono essere utilizzati con l’opzione di
5)
risciacquo antibatterico.
Risciacquo antibatterico
Questa funzione aggiunge un risciacquo antibatterico alla
fine del ciclo di lavaggio, garantendo un'ulteriore riduzione
dei batteri. La spia si illumina quando la funzione è attiva. Se
durante il ciclo di risciacquo antibatterico la temperatura
non viene mantenuta costante (ad es. aprendo la porta), la
spia inizia a lampeggiare per indicare che non è garantita
l’azione antibatterica
.
Detersivo
(Con riserva di modifiche tecniche)
2)
X X 13-20 1,10-2,00 100-150
X X 10-13 0,80-1,05 60-120
- - 4,0 0,03 14
X - 10,0 0,85 100
5019 396 01672
4) 5)
Consumi
3)
