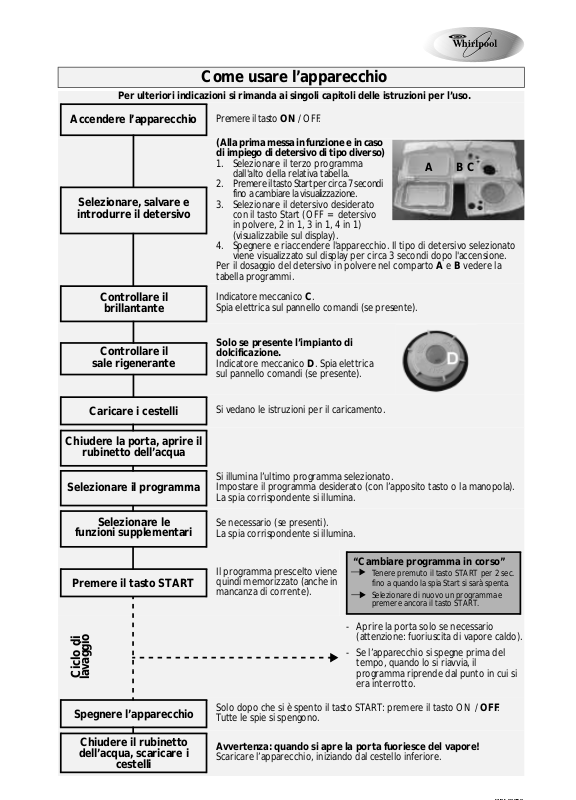

Come usare l’apparecchio
ABC
Per ulteriori indicazioni si rimanda ai singoli capitoli delle istruzioni per l’uso.
Accendere l’apparecchio
Selezionare, salvare e
introdurre il detersivo
Controllare il
brillantante
Controllare il
sale rigenerante
Caricare i cestelli
Chiudere la porta, aprire il
rubinetto dell’acqua
Premere il tasto ON / OFF.
(Alla prima messa in funzione e in caso
di impiego di detersivo di tipo diverso)
1. Selezionare il terzo programma
dall'alto della relativa tabella.
2. Premere il tasto Start per circa 7 secondi
fino a cambiare la visualizzazione.
3. Selezionare il detersivo desiderato
con il tasto Start (OFF = detersivo
in polvere, 2in1, 3in1, 4in1)
(visualizzabile sul display).
4. Spegnere e riaccendere l'apparecchio. Il tipo di detersivo selezionato
viene visualizzato sul display per circa 3 secondi dopo l'accensione.
Per il dosaggio del detersivo in polvere nel comparto A e B vedere la
tabella programmi.
Indicatore meccanico C.
Spia elettrica sul pannello comandi (se presente).
Solo se presente l’impianto di
dolcificazione.
Indicatore meccanico D. Spia elettrica
sul pannello comandi (se presente).
Si vedano le istruzioni per il caricamento.
Selezionare il programma
Selezionare le
funzioni supplementari
Premere il tasto START
Ciclo di
lavaggio
Spegnere l’apparecchio
Chiudere il rubinetto
dell’acqua, scaricare i
cestelli
Si illumina l’ultimo programma selezionato.
Impostare il programma desiderato (con l’apposito tasto o la manopola).
La spia corrispondente si illumina.
Se necessario (se presenti).
La spia corrispondente si illumina.
Il programma prescelto viene
quindi memorizzato (anche in
mancanza di corrente).
Solo dopo che si è spento il tasto START: premere il tasto ON /
Tutte le spie si spengono.
Avvertenza: quando si apre la porta fuoriesce del vapore!
Scaricare l’apparecchio, iniziando dal cestello inferiore.
“Cambiare programma in corso”
Tenere premuto il tasto START per 2 sec.
fino a quando la spia Start si sarà spenta.
Selezionare di nuovo un programma e
premere ancora il tasto START.
- Aprire la porta solo se necessario
(attenzione: fuoriuscita di vapore caldo).
- Se l’apparecchio si spegne prima del
tempo, quando lo si riavvia, il
programma riprende dal punto in cui si
era interrotto.
.
OFF
Page 2
Indicazioni per il caricamento della lavastoviglie e dotazione cestelli
a seconda del modello dell’apparecchio
Cestello superiore:
Supporto stoviglie (A):
In base alla posizione, ad esempio utensili lunghi, tazze e
piatti.
Supporto bicchieri (B):
Calici.
Gli utensili lunghi (ad es. forchette da carne, coltelli)
devono essere inseriti con la punta rivolta verso
l’apparecchio.
Mezzo carico:
Caricamento del cestello superiore (vedere descrizione Funzioni
supplementari). Sistemare il cestello per le posate (C), se
presente, nel cestello superiore.
Regolazione dell’altezza verticale del cestello (anche
con il carico):
Regolazione inferiore:
Regolazione superiore:
I lati del cestello devono essere pari.
Cestello superiore estraibile per il lavaggio di piatti
grandi o teglie nel cestello inferiore:
Aprire i fermi (E) delle guide del cestello a destra e a sinistra
ed estrarre il cestello superiore.
Con cestello superiore inserito i fermi devono essere sempre
chiusi.
Tirare le
cestello (D) verso l’esterno e
abbassare il cestello.
Tirare verso l’alto le
maniglie del cestello (D) finché il
cestello non si incastra
(regolazione di fabbrica).
maniglie del
due
due
B
A
D
Fermo
aperto
C
E
D
Fermo
chiuso
E
Cestello inferiore:
A seconda del modello
dell’apparecchio con supporti
per piatti ribaltabili, fissi (F) o
parzialmente ribaltabili (G).
Mezzo carico:
Caricamento del cestello
inferiore (vedere descrizione
Funzioni supplementari).
Maggiore potenza di lavaggio
soprattutto per piatti e pentole.
F
F
H
Carico Power Clean
Carico flessibile del cestello e lavaggio più intenso nella zona (H).
G
Cestello per le posate (I):
Elemento a griglia (J) per la separazione delle posate.
Gli oggetti con i quali ci si potrebbe ferire devono
essere sistemati nel cestello con la punta rivolta verso il
basso.
Utilizzare esclusivamente stoviglie resistenti al lavaggio in lavastoviglie. Non lavare nella macchina stoviglie non adatte al lavaggio
in lavastoviglie, ad esempio oggetti di legno, alluminio, stagno, stoviglie con decorazioni (non smaltate), posate d’argento.
J
I
C
Page 3
Cosa fare, in caso di...
Qualora l’apparecchio presentasse delle anomalie di funzionamento, si prega di verificare i seguenti punti prima di rivolgersi al
Servizio Assistenza (* si veda anche il capitolo corrispondente nelle istruzioni per l’uso).
Problema Causa Soluzione
L’apparecchio non
funziona
Se le stoviglie non sono
perfettamente asciutte
Se le stoviglie non sono
perfettamente pulite
Residui sabbiosi e
granulosi
Scolorimento delle
parti in plastica
• Alimentazione acqua assente. • Aprire il rubinetto dell’acqua.
• La macchina non carica acqua a
sufficienza.
• Manca la corrente. • Inserire la spina nella presa di corrente.
• Avvio del programma preselezionato. • Eventualmente impostare l’avvio del programma su “0”.
• Brillantante insufficiente. • Aumentare il dosaggio *.
• Acqua residua nelle cavità. • Caricare le stoviglie inclinate.
• Il getto d’acqua non raggiunge la
superficie delle stoviglie.
• Detersivo insufficiente. • Dosare il detersivo in base alle indicazioni della casa
• Impostazione di un programma
inadeguato.
• Bracci aspersori bloccati. • I bracci aspersori devono poter girare liberamente.
• Ugelli dei bracci aspersori bloccati. • Rimuovere le impurità che ostacolano l’afflusso d’acqua *.
• Detersivo non adatto/troppo vecchio. • Utilizzare un detersivo di marca, di buona qualità.
• Filtri intasati. • Controllare regolarmente i filtri/eventualmente
• Filtri non inseriti correttamente. • Inserire correttamente e serrare il filtro *.
• Succo di pomodoro/carote,... • A seconda del materiale, se necessario utilizzare un
• Pulire il filtro di entrata sul rubinetto dell’acqua.
• Verificare che il tubo di alimentazione non sia piegato.
• Premere il tasto START.
• Chiudere la porta.
• Controllare il fusibile di casa.
• Sistemare le stoviglie in modo che non si tocchino.
Disporre le stoviglie con le superfici concave capovolte.
produttrice.
• Selezionare un programma di lavaggio di maggiore
intensità.
pulirli *.
detersivo con un più alto potere sbiancante.
Depositi sulle stoviglie
• asportabile • Striature su stoviglie/bicchieri. • Aumentare il dosaggio di brillantante *.
• Striature/rigature sui bicchieri. • Ridurre il dosaggio di brillantante *.
• Strato di sale sulle stoviglie/bicchieri. • Chiudere correttamente il coperchio del serbatoio del
• non asportabile • Addolcimento dell’acqua insufficiente,
Bicchieri opachi/non
macchie di calcare.
• Non lavabili in lavastoviglie. • Utilizzare bicchieri idonei.
sale *.
• Cambiare l’impostazione della durezza dell’acqua, se
necessario aggiungere sale *.
lucidi
Ruggine sulle posate
Identificazioni degli
errori dell’apparecchio
Se dopo aver effettuato i controlli sopra menzionati l’anomalia permane o si ripresenta, spegnere l’apparecchio e chiudere il
rubinetto dell’acqua, quindi contattare il Servizio Assistenza (vedere garanzia).
Prima di contattare il Servizio Assistenza verificare di avere a disposizi o ne i se guent i dati:
• Il tipo di anomalia.
• Tipo e modello dell’apparecchio.
• Codice di assistenza, ovvero il numero indicato sulla targhe tta adesiva
dell’Assistenza Tecnica applicata all’interno dell a po rta sulla destra.
• Non di acciaio inossidabile. • Utilizzare posate idonee.
• La spia START lampeggia.
• Indicatore F... (se presente).
• Assicurarsi che il gruppo dei filtri non sia intasato e
l’alimentazione dell’acqua non sia interrotta (se
necessario, pulire i filtri *). Avviare nuovamente il
programma. Tenere premuto il tasto START per 2
secondi, fino a quanto la spia START si sarà spenta.
Selezionare nuovamente il programma e premere di
nuovo il tasto START.
Page 4
Prima di usare la lavastoviglie, si raccomanda di leggere le istruzioni per il montaggio e per l'uso!
ADP 81 AS
Tasto di selezione programmi
Tas to On / Of f
Tasto Start
La spia si illumina durante il funzionamento,
lampeggia quando si verifica un’anomalia, si spegne
alla fine del programma.
Indicatori
Aggiungere brillantante
Aggiungere sale rigenerante
Il sale deve essere aggiunto solo immediatamente
prima di avviare un ciclo di lavaggio.
Spia detersivo
Nessuna spia = detersivo in polvere
Il simbolo si illumina = pastiglie 2 in 1
Il simbolo si illumina = pastiglie 2 in 1
(Per la regolazione vedere “Come usare l’apparecchio”)
Guida di consultazione rapida
Ciclo di programma
Prelavaggio Lavaggio Asciugatura
Funzioni supplementari
Pow er Clean
Maggior pressione in combinazione con un ulteriore livello di
spruzzatura per migliori risultati di lavaggio e maggior
flessibilità di caricamento del cestello inferiore.
Visualizzatore della durata del
lavaggio e indicazione di anomalie
Indica in ore il tempo che rimane all’avvio del programma. Si
spegne dopo l’inizio del programma. Verso la fine del
programma, nel ciclo di asciugatura viene visualizzato il
tempo restante in minuti.
“F....” Indicazioni per il servizio assistenza
Tasto di “Avviamento ritardato”
È possibile preselezionare l’avvio del programma con
1 - 24 ore di ritardo. Ad ogni pressione del tasto, l’indicatore
delle ore di ritardo avanza di una e dopo
24 la numerazione riparte da 00. Premere quindi il tasto Start. Il
lavaggio si avvia dopo il tempo impostato.
Tasto per “Mezzo carico - Multizone”
Caricare solo il cestello superiore oppure solo il cestello
inferiore. Questa funzione può essere utilizzata con qualsiasi
oppure
oppure
Tabella programmi
Programmi Raccomandazioni per il caricamento
AquaSteam
4)
Sporco leggero, normale o molto sporco,
40-70°C
incluse padelle e pentole.
programma.
Premere 1 volta = cestello superiore (la spia si illumina)
Premere 2 volte = cestello inferiore (la spia si illumina)
Premere 3 volte = Off (mezzo carico disattivato).
Se si esegue il lavaggio senza cestello superiore, deve essere
premuto due volte il tasto “Mezzo carico”, ovvero “lavaggio
nel cestello inferiore” (la spia corrispondente si illumina).
3)
4)
Detersivo
A B
X X 7-17 0,99-1,75 65-220
2)
Consumi
Litri kWh Minuti
I
3)
Prelavaggio freddo
Party 40°C
Rapid Plus 40°C
1) 4)
Bio
Notturno 55°C
1) Programma targhetta dei dati energetici in conformità alla
norma EN 50242.
2) Si veda “Uso dell’apparecchio”.
Avvertenza per i Laboratori Prove:
Per informazioni più dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo: “[email protected]”.
Whirlpool is a registered trademark of Whirlpool USA
Stoviglie che dovranno essere lavate più tardi. - - 4,0 0,03 14
Sporco leggero, ad esempio bicchieri e tazze. X - 10,0 0,85 100
Sporco leggero senza residui secchi. X - 10,0 0,65 30
Sporco normale. X X 13,0 1,05 170
50°C
Stoviglie con sporco normale, programma
delicato e silenzioso grazie alla scarsa pressione
di spruzzo.
3) I dati relativi ai programmi sono valori misurati in laboratorio in
conformità alla norma EN 50242. Nell’impiego pratico possono
verificarsi variazioni o salti di tempo a seconda di un carico
diverso, funzioni supplementari, calibrazione del sensore (solo
per programmi controllati da sensori), temperature o durezze
dell’acqua e tensioni di alimentazione differenti.
4) Questi programmi possono essere utilizzati con l’opzione “Power Clean”.
X X 13,0 1,20 290
5019 396 01619
(Con riserva di modifiche tecniche)
Loading...
