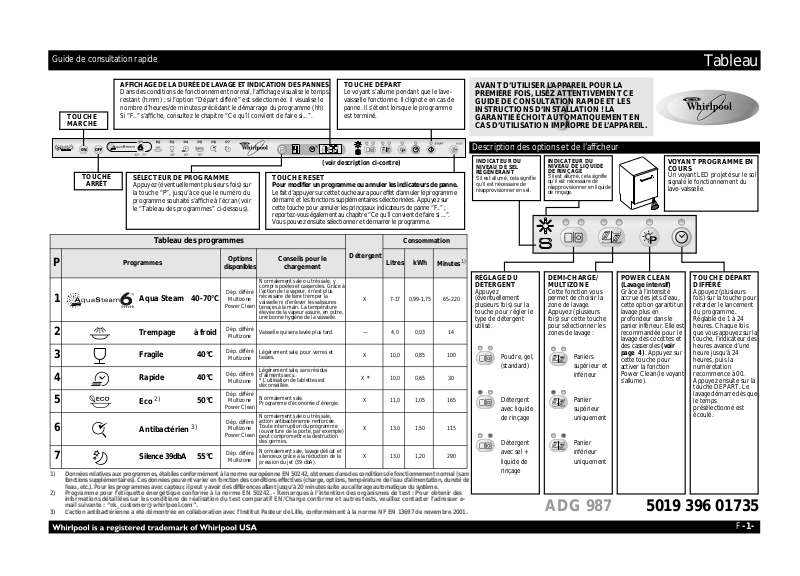

Guide de consultation rapide |
Tableau |
TOUCHE MARCHE
AFFICHAGE DE LA DURÉE DE LAVAGE ET INDICATION DES PANNES
Dans des conditions de fonctionnement normal, l’affichage visualise le temps restant (h:mm) ; si l’option “Départ différé” est sélectionnée. il visualise le nombre d’heures/de minutes précédant le démarrage du programme (hh) Si “F..” s’affiche, consultez le chapitre “Ce qu’il convient de faire si...”.
TOUCHE DÉPART
Le voyant s’allume pendant que le lavevaisselle fonctionne. Il clignote en cas de panne. Il s’éteint lorsque le programme est terminé.
AVANT D’UTILISER L’APPAREIL POUR LA PREMIÈRE FOIS, LISEZ ATTENTIVEMENT CE GUIDE DE CONSULTATION RAPIDE ET LES INSTRUCTIONS D’INSTALLATION ! LA GARANTIE ÉCHOIT AUTOMATIQUEMENT EN CAS D’UTILISATION IMPROPRE DE L’APPAREIL.
Description des options et de l’afficheur
(voir description ci-contre) |
TOUCHE |
SÉLECTEUR DE PROGRAMME |
TOUCHE RESET |
ARRÊT |
Appuyez (éventuellement plusieurs fois) sur |
Pour modifier un programme ou annuler les indicateurs de panne. |
|
la touche “P”, jusqu’à ce que le numéro du |
Le fait d’appuyer sur cette touche aura pour effet d’annuler le programme |
|
programme souhaité s’affiche à l’écran (voir |
démarré et les fonctions supplémentaires sélectionnées. Appuyez sur |
|
le “Tableau des programmes” ci-dessous). |
cette touche pour annuler les principaux indicateurs de panne “F..” ; |
|
|
reportez-vous également au chapitre “Ce qu’il convient de faire si ...”. |
|
|
Vous pouvez ensuite sélectionner et démarrer le programme. |
INDICATEUR DU
NIVEAU DE SEL
RÉGÉNÉRANT
S’il est allumé, cela signifie qu’il est nécessaire de réapprovisionner en sel.
INDICATEUR DU NIVEAU DE LIQUIDE DE RINÇAGE
S’il est allumé, cela signifie qu’il est nécessaire de réapprovisionner en liquide de rinçage.
VOYANT PROGRAMME EN COURS
Un voyant LED projeté sur le sol signale le fonctionnement du lave-vaisselle.
|
|
|
|
|
|
Tableau des programmes |
|
|
Consommation |
||||
|
|
|
|
|
|
|
|
|
|
Détergent |
|
|
|
P |
|
|
|
|
Programmes |
|
Options |
Conseils pour le |
Litres |
kWh |
Minutes 1) |
||
|
|
|
|
|
|
||||||||
|
|
|
|
|
disponibles |
chargement |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Normalement sale ou très sale, y |
|
|
|
|
|
|
|
|
|
|
|
|
|
compris poêles et casseroles. Grâce à |
|
|
|
|
1 |
|
|
|
|
|
|
|
Dép. différé |
l’action de la vapeur, il n’est plus |
|
|
|
|
|
|
|
|
Aqua Steam |
40-70°C |
Multizone |
nécessaire de faire tremper la |
X |
7-17 |
0,99-1,75 |
65-220 |
||
|
|
|
|
vaisselle ni d’enlever les salissures |
|||||||||
|
|
|
|
|
|
|
|
Power Clean |
tenaces à la main. La température |
|
|
|
|
|
|
|
|
|
|
|
|
|
élevée de la vapeur assure, en outre, |
|
|
|
|
|
|
|
|
|
|
|
|
|
une bonne hygiène de la vaisselle. |
|
|
|
|
2 |
|
|
|
|
Trempage |
à froid |
Dép. différé |
Vaisselle qui sera lavée plus tard. |
— |
4,0 |
0,03 |
14 |
|
|
|
|
|
Multizone |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
Fragile |
40°C |
Dép. différé |
Légèrement sale, pour verres et |
X |
10,0 |
0,85 |
100 |
|
|
|
|
|
Multizone |
tasses. |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
Dép. différé |
Légèrement sale, sans résidus |
|
|
|
|
|
|
|
|
Rapide |
40°C |
d’aliments secs. |
X * |
10,0 |
0,65 |
30 |
|||
|
|
|
|
Multizone |
* L’utilisation de tablettes est |
||||||||
|
|
|
|
|
|
|
|
|
déconseillée. |
|
|
|
|
5 |
|
|
|
|
Eco |
2) |
50°C |
Dép. différé |
Normalement sale. |
|
|
|
|
|
|
|
|
Multizone |
X |
11,0 |
1,05 |
165 |
|||||
|
|
|
|
|
Programme d’économie d’énergie. |
||||||||
|
|
|
|
|
|
|
|
Power Clean |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Normalement sale ou très sale, |
|
|
|
|
6 |
|
|
|
|
|
|
3) |
Dép. différé |
action antibactérienne renforcée. |
|
|
|
|
|
|
|
|
Antibactérien |
Multizone |
Toute interruption du programme |
X |
13,0 |
1,50 |
115 |
|||
|
|
|
|
|
(ouverture de la porte, par exemple) |
||||||||
|
|
|
|
|
|
|
|
Power Clean |
peut compromettre la destruction |
|
|
|
|
|
|
|
|
|
|
|
|
|
des germes. |
|
|
|
|
7 |
|
|
|
|
Silence 39dbA |
55°C |
Dép. différé |
Normalement sale, lavage délicat et |
|
|
|
|
|
|
|
|
|
Multizone |
silencieux grâce à la réduction de la |
X |
13,0 |
1,20 |
290 |
||||
|
|
|
|
|
|
|
|
|
pression du jet (39 dbA). |
|
|
|
|
1)Données relatives aux programmes, établies conformément à la norme européenne EN 50242, obtenues dans des conditions de fonctionnement normal (sans fonctions supplémentaires). Ces données peuvent varier en fonction des conditions effectives (charge, options, température de l’eau d’alimentation, dureté de l’eau, etc.). Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage automatique du système.
2)Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Remarques à l’intention des organismes de test : Pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter l’adresser e- mail suivante : “nk_customer@whirlpool.com”.
3)L’action antibactérienne a été démontrée en collaboration avec l’Institut Pasteur de Lille, conformément à la norme NF EN 13697 de novembre 2001.
RÉGLAGE DU |
DEMI-CHARGE/ |
DÉTERGENT |
MULTIZONE |
Appuyez |
Cette fonction vous |
(éventuellement |
permet de choisir la |
plusieurs fois) sur la |
zone de lavage. |
touche pour régler le |
Appuyez (plusieurs |
type de détergent |
fois) sur cette touche |
utilisé. |
pour sélectionner les |
|
zones de lavage : |
Poudre, gel, |
Paniers |
(standard) |
supérieur et |
|
inférieur |
Détergent |
Panier |
avec liquide |
supérieur |
de rinçage |
uniquement |
Détergent |
Panier |
avec sel + |
inférieur |
liquide de |
uniquement |
rinçage |
|
ADG 987
|
|
|
|
|
|
|
|
|
|
|
|
POWER CLEAN |
|
TOUCHE DÉPART |
|||
(Lavage intensif) |
|
DIFFÉRÉ |
|||
Grâce à l’intensité |
|
Appuyez (plusieurs |
|||
accrue des jets d’eau, |
|
fois) sur la touche pour |
|||
cette option garantit un |
|
retarder le lancement |
|||
lavage plus en |
|
du programme. |
|||
profondeur dans le |
|
Réglable de 1 à 24 |
|||
panier inférieur. Elle est |
|
heures. Chaque fois |
|||
recommandée pour le |
|
que vous appuyez sur la |
|||
lavage des cocottes et |
|
touche, l’indicateur des |
|||
des casseroles (voir |
|
heures avance d’une |
|||
page 4). Appuyez sur |
|
heure jusqu’à 24 |
|||
cette touche pour |
|
heures, puis la |
|||
activer la fonction |
|
numérotation |
|||
Power Clean (le voyant |
|
recommence à 00. |
|||
s’allume). |
|
Appuyez ensuite sur la |
|||
|
|
|
|
touche DEPART. Le |
|
|
|
|
|
lavage démarre dès que |
|
|
|
|
|
le temps |
|
|
|
|
|
présélectionné est |
|
|
|
|
|
écoulé. |
|
|
|
|
|
|
|
5019 396 01735
F -1-
Comment régler le degré de dureté de l’eau afin de toujours garantir un résultat de lavage optimal |
Première utilisation |
1- réservoir à sel
2- distributeur de liquide de rinçage
3- distributeur de détergent
4- paniers
5,6,7,8- fonctions disponibles sur le bandeau de commandes
9- filtres
10bras d’aspersion
* uniquement après le premier lavage ou si le degré de dureté de l’eau a été modifié.
Allumez l’appareil
-Sélectionnez le 2e programme “P2” - consultez le Tableau des programmes.
-Appuyez (au moins 5 secondes) sur la touche DÉPART, jusqu’à ce que le voyant DÉPART clignote.
-Le degré de dureté de l’eau réglé s’affiche à l’écran (s’il est présent) ou la touche DÉPART clignote.
-Chaque fois que vous appuyez sur la touche DÉPART, la valeur augmente. Après avoir atteint le chiffre 7, le cycle recommence sur le chiffre 1.
-Il faut que la machine soit éteinte pour pouvoir mémoriser le réglage choisi.
1. Contactez votre Compagnie de |
2. Entrez cette valeur dans votre machine |
Suggestions pour l’utilisation du |
|||||
distribution de l’eau pour connaître le |
|
|
détergent |
||||
degré de dureté de l’eau. |
|
|
|
|
|||
|
|
|
|
Lave-vaisselle sans |
|
|
|
Degrés |
Degré de |
Lave-vaisselle avec |
affichage : compter le |
Gel ou poudre |
Tablettes |
||
affichage : insérer la |
nombre de |
(liquide de rinçage |
|||||
français °fH |
dureté de l’eau |
||||||
valeur à l’écran |
clignotements du |
et sel) |
|
||||
|
|
|
|
||||
|
|
|
|
voyant DÉPART |
|
|
|
|
|
|
|
|
|
|
|
0 |
- 9 |
Douce |
1 |
1x |
|
s’il est nécessaire |
|
|
|
|
|
|
|
||
10 |
- 18 |
Moyenne |
2 |
2x |
|
||
|
de |
||||||
|
|
|
|
|
|
||
19 |
- 27 |
Moyenne |
3 |
3x |
|
||
passer à l’étape 1 |
réapprovisionner |
||||||
28 |
- 37 |
Semi-dure |
4 |
4x |
(voir “Contrôle |
en sel, passer à |
|
|
|
|
|
|
quotidien”) |
l’étape 1 |
|
38 |
- 50 |
Dure |
5 |
5x |
|||
|
(voir “Contrôle |
||||||
|
|
|
|
|
|
||
51 |
- 63 |
Très dure |
6 |
6x |
|
||
|
quotidien”) |
||||||
|
|
|
|
|
|
||
64 - 107 |
Extrêmement dure |
7 |
7x |
|
|
||
|
|
|
|
|
|
|
La dureté de l’eau est réglée en usine sur “Semi-dure” (le chiffre “4” est visualisé à l’écran ou le voyant DÉPART clignote 4 fois).
Même si vous utilisez des tablettes contenant du sel, il sera nécessaire que vous ajoutiez du sel régénérant, car le pouvoir d’adoucissement de ces détergents est insuffisant en présence d’eau particulièrement dure.
Remplir le réservoir à sel - Le sel dissout le tartre (opération superflue si le niveau de dureté de l’eau est réglé sur “douce” !) |
Contrôle quotidien |
|
1 |
Indicateur optique |
Indicateur optique |
(selon le modèle). |
(selon le modèle). |
Vissez le bouchon. Éliminez les résidus de sel présents autour du bouchon.
Remplissez le réservoir à sel |
Ajoutez du sel |
d’eau lors de la première |
(n’ajoutez jamais de détergent !). |
utilisation uniquement. |
min. 1,5 kg |
|
max. 2 kg |
Le voyant du sel régénérant ne s’éteindra qu’au |
Indicateur du niveau de sel (selon le modèle) |
|
|
|
|
|
|
||
bout de plusieurs cycles de lavage. Si la dureté de |
Le voyant correspondant s’allume sur le bandeau |
orange : OK. |
clair : RÉAPPROVI- |
|
l’eau est égale à 1 (douce), n’utilisez pas de sel |
de commandes quand IL EST NÉCESSAIRE DE |
SIONNER |
||
|
||||
régénérant. |
RÉAPPROVISIONNER EN SEL RÉGÉNÉRANT. |
|
|
F -2-
Approvisionner en liquide de rinçage (pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage
Contrôle quotidien
2 |
Indicateur |
Versez le liquide |
|
de rinçage |
|||
optique B |
|||
jusqu’au repère |
|||
|
maxi ~100 ml
Au besoin, ouvrez le couvercle en appuyant sur le levier.
La quantité de liquide de rinçage peut être adaptée au détergent utilisé. Plus le réglage est bas, plus la quantité de liquide de rinçage utilisée sera faible (réglage d’usine : position 4). Appuyez sur le levier pour ouvrir le couvercle. À l’aide d’une pièce de monnaie ou de tout objet similaire, faites tourner la flèche dans la position souhaitée. Dès que vous avez modifié la quantité de liquide de rinçage, refermez le couvercle.
Indicateur du niveau de liquide de rinçage |
Le voyant correspondant sur le bandeau de commandes s’allume quand IL |
|
foncé : OK. |
|
clair : RÉAPPROVISIONNER |
|
|
||||
(selon le modèle) |
EST NÉCESSAIRE DE RÉAPPROVISIONNER EN LIQUIDE DE RINÇAGE. |
|
|
||
|
|
|
|
||
|
|
|
|
|
|
Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement le liquide qui aurait débordé. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de l’appareil.
Des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1, 2 ou 3). La vaisselle n’est pas sèche : réglez la quantité sur un chiffre plus élevé (5 ou 6). La vaisselle en plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.
Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.
Approvisionner en détergent - Utilisez uniquement des détergents spécifiques pour lave-vaisselle et conformez-vous aux instructions du fabricant
Usage quotidien
3
Ouvrez le couvercle A (en appuyant sur le levier).
|
Tablette / gel / poudre |
Remplissez le |
Utilisez une seule tablette par cycle ; placez- |
distributeur de |
la dans le distributeur de détergent. |
détergent juste avant |
Tous les types de tablettes peuvent être |
de commencer le |
|
lavage. |
utilisés ; cependant, pour les tablettes 2 en 1, |
|
il FAUT approvisionner en sel. |
F -3-
