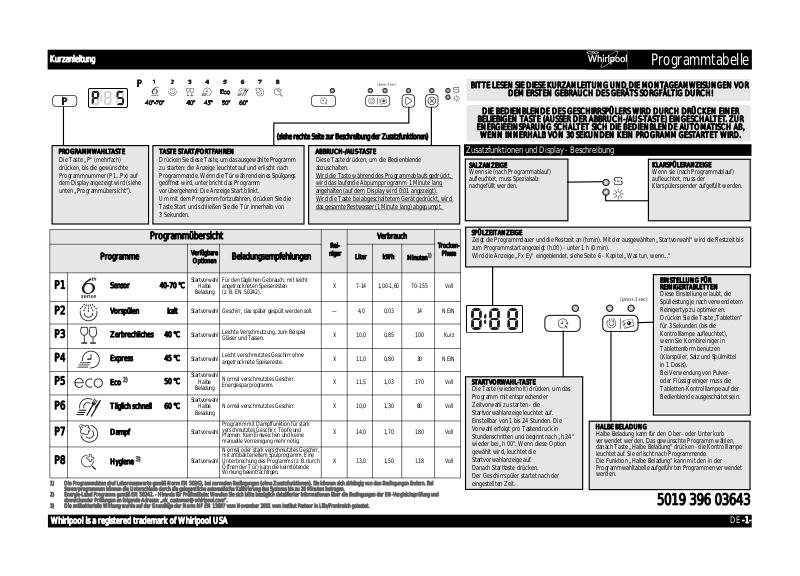

Page 1

(siehe rechte Seite zur Beschreibung der Zusatzfunktionen)

PROGRAMMWAHLTASTE Die Taste „P“ (mehrfach) drücken, bis die gewünschte Programmnummer (P1...Px) auf dem Display angezeigt wird (siehe unten „Programmübersicht“).

TASTE START/FORTFAHREN Drücken Sie diese Taste, um das ausgewählte Programm zu starten: die Anzeige leuchtet auf und erlischt nach Programmende. Wenn die Tür während eines Spülgangs geöffnet wird, unterbricht das Programm vorübergehend: Die Anzeige Start blinkt. Um mit dem Programm fortzufahren, drücken Sie die Taste Start und schließen Sie die Tür innerhalb von 3Sekunden.

ABBRUCH-/AUS-TASTE Diese Taste drücken, um die Bedienblende abzuschalten. Wird die Taste während des Programmablaufs gedrückt, wird das laufende Abpumpprogram m 1 Minute lang angehalten (auf dem Display wird 0:01 angezeigt). Wird die Taste bei abgeschaltetem Gerät gedrück t, wird das gesamte Restwasser(1 Minute lang) abgepumpt.

1) Die Programmdaten sind Labormesswerte gemäß Norm EN 50242, bei normalen Bedingungen (ohne Zusatzfunktionen). Sie können sich abhängig von den Bedingungen ändern. Bei Sensorprogrammen können die Unterschiede durch die gelegentliche automatische Kalibrierung des Systems bis zu 20 Minuten betragen.

2) Energie-Label Programm gemäß EN 50242. - Hinweis für Prüfinstitute: Wen d en Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung und abweichender Prüfungen an folgende Adresse: „[email protected]“.

3) Die antibakterielle Wirkung wurde auf der Grundlage der Norm NF EN 13697 vom November 2001 vom Institut Pasteur in Lille/Frankreich getestet.

Programmübersicht

Rei-

niger

Verb ra uch

Tro ck en -

Phase

Programme

Verfügbare

Optionen

Beladungsempfehlungen

Liter kWh

Minuten

Sensor 40-70 °C

Startvorwahl

Halbe

Beladung

Für den täglichen Gebrauch, mit leicht angetrockneten Speiseresten (z. B. EN 50242).

X 7-14 1,00-1,60 70-155 Voll

Vorspülen kalt

Startvorwahl Geschirr, das später gespült werden soll. — 4,0 0,03 14 NEIN

Zerbrechliches 40 °C

Startvorwahl

Leichte Verschmutzung, zum Beispiel Gläser und Tassen.

X 10,0 0,85 100 Kurz

Express 45 °C

Startvorwahl

Leicht verschmutztes Geschirr ohne angetrocknete Speisereste.

X 11,0 0,80 30 NEIN

Eco

50 °C

Startvorwahl

Halbe

Beladung

Normal verschmutztes Geschirr. Energiesparprogramm.

X 11,5 1,03 170 Voll

Täglich schnell 60 °C

Startvorwahl

Halbe

Beladung

Normal verschmutztes Geschirr. X 10,0 1,30 80 Voll

Dampf

Startvorwahl

Programm mit Dampffunktion für stark verschmutztes Geschirr, Töpfe und Pfannen. Kein Einweichen und keine manuelle Vorreinigung mehr nötig.

X 14,0 1,70 180 Voll

Hygiene

Startvorwahl

Normal oder stark verschmutztes Geschirr, mit antibakteriellem Spülprogramm. Eine Unterbrechung des Programm s (z. B. durch Öffnen der Tür) kann die keimtötende Wirkung beeinträchtigen.

X 13,0 1,50 118 Voll

5019 396 03643

BITTE LESEN SIE DIESE KURZANLEITUNG UND DIE MONT AGEANWEISUNGEN VOR

DEM ERSTEN GEBRAUCH DES GERÄTS SORGFÄLTIG DURCH!

Zusatzfunktionen und Display - Beschreibung

DIE BEDIENBLENDE DES GESCHIRRSPÜLERS WIRD DURCH DR ÜC K EN EINER

BELIEBIGEN TASTE (AUSSER DER ABBRUCH-/AUS-TASTE) EINGESCHALTET. ZUR

ENERGIEEINSPARUNG SCHALTET SICH DIE BEDIENBLENDE AUTOMATISCH AB,

WENN INNERHALB VON 30 SEKUNDEN KEIN PROGRAMM GESTARTET WIRD.

SPÜLZEITANZEIGE Zeigt die Programmdauer und die Restzeit an (h:min). Mit der ausgewählten „Startvorwahl“ wird die Restzeit bis

zum Programmstart angezeigt (h.00) - unter 1 h (0:min). Wird die Anzeige „Fx Ey“ eingeblendet, siehe Seite 6 - Kapitel „Was tun, wenn...“

EINSTELLUNG FÜR REINIGERTABLETTEN Diese Einstellung erlaubt, die Spülleistung je nach verwendetem

Reinigertyp zu optimieren. Drücken Sie die Taste „Tabletten“ für 3 Sekunden (bis die Kontrolllampe aufleuchtet), wenn Sie Kombireiniger in Tablettenform benutzen (Klarspüler, Salz und Spülmittel in 1 Dosis). Bei Verwendung von Pulveroder Flüssigreiniger muss die Tabletten-Kontrolllampe auf der Bedienblende ausgeschaltet sein.

HALBE BELADUNG Halbe Beladung kann für den Ober- oder Unterkorb verwendet werden. Das gewünschte Programm wählen, danach Taste „Halbe Beladung“ drücken - die Kontrolllampe leuchtet auf. Sie erlischt nach Programmende. Die Funktion „Halbe Beladung“ kann mit den in der Programmwahltabelle aufgeführten Programmen verwendet werden.

STARTVORW AHL-TASTE Die Taste (wiederholt) drücken, um das

Programm mit entsprechender Zeitvorwahl zu starten - die Startvorwahlanzeige leuchtet auf. Einstellbar von 1 bis 24 Stunden. Die Vorwahl erfolgt pro Tastendruck in Stundenschritten und beginnt nach „h 24“ wieder bei „h 00“. Wenn diese Option gewählt wird, leuchtet die Startvorwahlanzeige auf. Danach Starttaste drücken. Der Geschirrspüler startet nach der eingestellten Zeit.

SALZANZEIGE Wenn sie (nach Programmablauf) aufleuchtet, muss Spezialsalz nachgefüllt werden.

KLARSPÜLERANZEIGE Wenn sie (nach Programmablauf) aufleuchtet, muss der Klarspülerspender aufgefüllt werden.

Kurzanleitung

Programmtabelle

Whirlpool is a registered t rademark of Whirlpool USA

-1-

Page 2

1 - Regeneriersalzbehälter 2 - Klarspülerspender 3 - Reinigerspender 4 - Körbe 5, 6, 7, 8 - verfügbare Funktionen an der Bedienblende 9 - Filter 10 - Sprüharme

Die Wasserhärte sollte nur vor dem ersten

Spülgang oder wenn sich die Wasserhärte

geändert hat eingestellt wer den .

Salzanzeige (modellabhängig). Deckel abschrauben.

Den Regeneriersalzbehälter nur vor

dem ersten Spülgang mit Wasser füllen.

(modellabhängig)

Es kann einige Spülvorgänge dauern, bis die Salzanzeige auf der Bedienblende erlischt. Bei weichem Wasser muss kein Regeneriersalz eingefüllt werden.

Salzanzeige auf der Bedienblende Salzanzeige im Salzbe hä lterd e ck el

Die Salzanzeige leuchtet, wenn SALZ NACHGEFÜLLT WERDEN MUSS.

grün: OK.

Hell: NACHFÜLLEN NÖTIG

Tägliche Kontrollen

Auffüllen des Regeneriersalzbehälters -

Löst Kalkablagerungen auf (entfällt, wenn die Wasserhärtestufe auf „weich“ gesetzt ist!)

-Die Tasten

PROGRAMM- Wahl

und

ABBRUCH/Aus

mindestens 3 Sekunden lang drücken.

- Die eingestellte Wasserhärte wird im Display eingeblendet.

-Die Taste

PROGRAMM- Wahl

drücken, um den Einstellw ert z u er hö h e n. D e r B er e ic h re icht von 1 bis 7 (nach Erreichen der Stufe 7 wird

beim nächsten Tastendruck wieder Stufe 1 eingestellt).

- 30 Sekunden (die Bedienblende schaltet sich ab) warten oder die Taste

START/Fortfahren

drücken, um die Einstellung zu speichern.

Regeneriersalz nachfüllen

(niemals

Reiniger!) min. 0,8 kg / max. 1 kg

Deckel aufschrauben. Salzreste am Deckel müssen entfernt werden. Einige Salzbehälter verfügen über eine Füllstandanzeige im Deckel (siehe weiter unten die Befüllungsanweisungen).

Bitte erkundigen Sie sich bei Ihrem örtlichen Wasserwerk nach der Wasserhärte

...

...diesen Wert in den Geschirrspüler eingeben

Tipps zur Verwendung von Reinigern

Deutscher

Härtegrad °dH

Französischer

Härtegrad °fH

Englischer

Härtegrad °eH

Wasserhärte

Stufe

Der eingegebene Wert wird

im Display angezeigt

Gel oder Pulver

(Klarspülmittel und Salz)

Tabletten

0 - 5 0 - 9 0 - 6,3 Weich 1

Weiter mit Schritt 1

(siehe „Tägliche

Kontrollen“)

6 - 10 10 - 18 7 - 12, 6 Mittel 2 11 - 15 19 - 27 13,3 - 18,9 Durchschnittlich 3 16 - 21 28 - 37 19,6 - 25,9 Mittelhart 4

Bei HARTEM Wasser

muss zusätzliches Salz

nachgefüllt werden

(weiter mit Schritt 1

„Tägliche Kontrollen“)

22 - 28 38 - 50 26,6 - 35 Hart 5 29 - 35 51 - 63 35,7 - 44,1 Sehr hart 6 36 - 50 64 - 90 44,8 - 62,4 Extrem hart 7

Die Wasserhärte ist werkseitig auf mittelhart (Stufe 4 ) e in ge st ellt.

Bei Verw en d u ng von Kombireinigern mit Salzfunktion muss zusätzlich Salz eingefüllt werden, da die Salzfunktion dieser Produkte für Hartwasser nicht ausreicht.

Beim ersten Gebrauch muss der Salzbehälter una b hängig von der Wasserhärte gefüllt werden (siehe die Beschreibung in Schritt 1 „Tägliche K o ntro llen“).

Nach dem Einfüllen von Salz sofort ein Spülprogramm starten

(Programm „Vorspülen“ reicht nicht aus). Übergelaufene Salzlösung bzw. Salzkörner können zu Korrosion/Lochfraß führen,

die den Edelstahlbehälter zerstört Für Reklamationen in diesem Zusammenhang, kann von uns keine Garantieleistung übernommen werden.

Für optimale Spülergebnisse muss die Wasserhärte wie folgt eingestellt werden:

Erster Gebrauch

-2-

Page 3

Täglicher Gebrauch

Reiniger einfüllen

- Nur vom Hersteller empfohlene Reiniger für Haushaltsgeschirrspülmaschinen verwe nde n

Klarspüleranzeige kontrollieren, um den Füllstand im Dosierer zu prüfen.

(modellabhängig) Klarspüleranzeige auf der Bedienblende Klarspüleranzeige auf de m D os iere r

Die Kontrolllampe leuchtet auf, wenn KLARSPÜLER NACHGEFÜLLT WERDEN MUSS.

Dunkel: OK . Hell: NACHFÜLLEN NÖTIG

Nur Klarspüler für Haushaltsgeschirrspülmaschinen verwenden. Verschütteten Klarspüler

sofort

abwischen. Sonst erhöhte Schaumbildung, die zu Fehlfunktionen des Gerätes führen kann.

Bei Schlieren: Dosierung verringern und dazu eine niedrigere Stufe (1-3) mit dem Pfeil einstelle n . Gesch irr ist nicht perfek t trock en: Do sieru ng er hö h en und ein e hö h ere Stu f e (5-6) m it de m Pfeil e ins telle n. K u n stst offteile trock nen schlechter ab, dies wird durch eine höhere Einstellung des Klarspülmittels nicht verbessert.

Reiniger mit Klarspülfunktion können nur bei Programmen mit längerer Dauer ihre Wirkung entfalten. Bei Kurzprogrammen kann es zu Rückständen des Reinigers kommen (ggf. Pulverreiniger verwenden). Reiniger mit Klarspülfunktion neigen zu erhöhter Schaumbildung.

Den Deckel A öffnen

(die betreffende Taste drücken).

Reiniger erst unmitte lbar vor Start des Programms einfüllen.

Den Deckel durch Drücken der

Spezialrippen schließen.

Nur jeweils eine Tablette pro Spülgang verwenden und diese nur in den Reinigerspender geben.

Es können alle Arten von Tabletten verwendet werden, bei Verwendung von 2-in-1-Tabs muss jedoch unbedingt Regeneriersalz zugegeben werden.

Manche Tabs lösen sich bei kurzen Waschzyklen (Kurzprogramm, Zerbrechliches, Handwäsche) nicht vollständig auf; legen Sie das Tab auf den Wannenboden, um es leichter auflösen zu lassen und um den Spülvorgang zu erleichtern.

Falls nötig, Deckel B öffnen (die betreffende Taste drücken).

Klarspüler

bis max. Marke (~150 ml) einfüllen

Die Dosiermenge des Klarspülers kann dem verwendeten Sp ülm itte l angepasst werden. Je kleiner die Einstellung, desto weniger Klarspüler wird dosiert (werksseitige Einstellung: Position 4). Die Taste drücken, um den Deckel B zu öffnen. Mit Hilfe einer Münze o. Ä. den Pfeil auf die gewünschte Stellung drehen. Nach dem Ändern der Dosiermenge den Deckel wieder fest zudrücken.

Optische Vorratsanzeige

Spülmittel nachfüllen:

T ab lette n / Pulver / Flüssigreinige r

in die große Kammer

Bitte beachten Sie die Sicherheitshinweise des Spülmittelherstellers.

Klarspüler nachfüllen

(entfällt bei Tabs). Klarspülmitteldosiermenge einstellen

Tägliche Kontrollen

-3-

Page 4

- OFFEN

UNTERKORB -

je nach Geräteausführung

B - Besteckkorb:

Im Oberkorb einsetzbar bei Anwahl der Funktion „Halbe Beladung/Multizone“. Der

Einsatz (F

) sollte herausgenommen werden.

Höhenverstellung des Oberkorbs

(wenn vorhanden).

Der Oberkorb kann angehoben werden, um mehr Platz im Unterkorb zu schaffen, oder abgesenkt werden, um langstielige Gläser einzusortieren.

- Die beiden Korbgriffe (

) nach außen ziehen

(sie müssen sich auf gleicher Höhe befinden)

Oberkorb anheben oder absenken.

Geschirr und Besteck müssen immer so angeordnet werden, dass sich die Sprüharme frei drehen lassen und sich kein Wasser in den Hohlräumen sammeln kann. Nur spülmaschinenfestes Geschirr verwenden. Nicht in den Geschirrspüler gehören: Holzteile, Alum in ium teile , Zinn ge schirr, Silberbesteck und ungla siertes Ge sch irr m it D eko r. Das Geschirr (z. B. Teller, Schüsseln, Töpfe) muss derart in die Körbe gestellt werden, dass sich kein Wasser darin sammeln kann!

- GESCHL O SS E N

Herausnehmen des Oberkorbs

(wenn vorhanden) Der Oberkorb kann herausgenommen werden, um sperrige Gegenstände in den Unterkorb einzusortieren.

- Die beiden Halter (

) öffnen, um den Oberkorb zu entfernen (beim Betrieb mit Oberkorb müssen die Halter immer geschlossen sein).

E - Besteckkorb F - Einsatz:

das getrennt einsortierte Besteck kann besser gereinigt werden.

G - Senkrechte Tellerhalterungen:

Sie sind herunterklappbar, um Töpfe einstellen zu

können.

H - Seitliche Korber hö hu ng m it Klap p e n (falls vo rha nd e n):

zum Ablegen von

besonders langen Utensilien ode r Ta s sen nu tzb ar.

C D

A - Klappbare Halter (2 oder 4):

Heruntergeklappt für

Becher und lange

Besteckteile/langstielige Gläser.

- OFFEN

- GESCHLOSSEN

ÖFFNEN

Die Lasche im Uhrzeigersinn

drehen und am

Korb einhaken

DIE SEITLICHE KORBERHÖHUNG KANN ABGENOMMEN WERDEN: Zur Vorderseite hin abziehen, anheben und herausnehmen.

OBERKORB -

je nach Geräteausführung

Körbe beladen

CLICK!

Einschalten des Gerätes. Eine beliebige T aste außer ABBRU CH /AUS drücken, um die Bedienblende einzuschalten und das gewünschte Spülprogramm zu wählen.

-4-

Page 5

Ausschalten de s G e r ätes. Alles in Ordnung...

Programmablauf

Programm wählen

6 7

Wartung und Pflege

Programmübersicht Die Höchstzahl der Programme wird im Kapitel „Programmwahltabelle“ erläutert. Die entsprechenden Programme Ihres Gerätes können Sie am Bedienfeld wählen (Seite 1).

Wählen Sie das Programm aus der beiliegend e n Programmübersicht aus (Seite 1). Die Programmdauer hängt von den Raumbedingungen wie Temperatur, Luftdruck usw. ab.

Kleinere Störungen selbst beheben

Siebe Prüfen und ggf. reinigen

Siebzylinder (1) abschrauben (2) und zusammen mit dem Feinsieb (3) herausnehmen...

Sieb unter fließendem Wasser

ausspülen....

Siebzylinder wieder einrasten -

MARKIERUNG BEACHTEN!

Unteren Sprüharm abschrauben und herausnehmen...

Sprüharme Entfernen Sie Verstopfungen/ Ablagerungen.

Einsetzen

Sprühdüsen unter fließendem Wasser ausspülen (ggf. Zahnstocher verwenden)...

Unteren und oberen Sprüharm einsetzen und gut festziehen.

Oberen Sprüharm abschrauben und herausnehmen...

Nach Programmende schaltet das Gerät automatisch auf

Standby

. Alle Kontrolllampen erlöschen. Vorsicht beim Öffnen der Tür: Dampfaustritt Beim Entladen des Gerätes mit dem Unterkorb beginnen, um zu vermeiden, dass Restw asser auf das untere Geschirr tropft.

Geschirrspülertür schließen und Wasserhahn öffnen.

Um das Programm zu unterbrechen (z. B. wenn Sie Geschirr nachträglich laden möchten):

- Die Tür vorsichtig öffnen (das Programm hält an) und das Geschirr laden, (Vorsicht: Dampfaustritt!)

- Zum Neustart die Taste

START

drücken und die Tür innerhalb von 3 Sekunden schließen (das Programm startet wieder an dem Punkt, an dem es unterbrochen worden ist).

Zum Löschen des laufenden Programms:

- Die Tür öffnen, die Taste

LÖSCHEN/AUS

drücken und die Tür wieder schließen.

- (Wasser läuft 1 Minute lang ab, dann schaltet sich das Gerät ab).

Änderung eines laufenden Programms:

- Die Tür öffnen, die Taste

LÖSCHEN/AUS

drücken, um das laufende Programm zu

löschen, und die Tür wieder schließen.

- (Wasser läuft 1 Minute lang ab, dann schaltet sich das Gerät ab).

- Die Tür öffnen und eine beliebige Taste außer

LÖSCHEN/AUS

drücken, um das Gerät

einzuschalten.

- Ein neues Programm wählen.

-Die Taste

START

drücken und die Tür innerhalb von 3 Sekunden schließen.

Zum Erzielen noch besserer Trockenresultate vor dem Ausräumen des Geschirrs die Tür leicht geöffnet lassen, es trocknet dann schneller. Die Unterseite der Küchenarbeitsplatte muss geschützt sein (siehe Installationsanleitung).

-5-

Page 6

Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte zuerst die folgenden Punkte, bevor Sie den Kundendienst rufen. Die meisten Störungen können durch eine der folgenden Maßnahmen behoben und das Gerät wieder betriebsbereit gemacht werden.

Was tun, wenn...

Fehleranzeigen auf dem Display:

Das Gerät... Mögliche Ursac he ... Lösungen...

...läuft nicht an/startet nicht

...zeigt „F6 E2“ an

...zeigt „F6 E7“ oder „F6 E1“ an

...zeigt „F6 E3“ an / Das Spülprogramm en det vorzeitig (Geschirr ist schmutzig und nass)

...zeigt „F8 E1“ an

Geschirr und Besteck... Mögliche Ursac h e... Lösungen...

...ist nicht sauber/hat Speisereste

Funktionsnummer „F“x

- Das Gerät muss eingeschaltet sein. - Die Sicherung im Haushalt prüfen, wenn kein Strom vorhanden ist.

- Die Geschirrspülert ür lässt sich nicht schließen. - Prüfen, ob die Tür fest geschlossen ist.

- „Startzeitvorwahl“ ist aktiviert.

- Wasserhahn zu. - Wasserhahn öffnen.

- Wasserzulaufschlauch geknickt oder Zulaufsieb verstopft. - Der Wasserzulaufschlauch darf nicht geknickt und das Zulaufsieb am Wasserhahn muss sauber sein.

- Niedriger Wasserdruck. - Der Wasserhahn muss während des Wassereinlaufs ganz aufgedreht sein (Mindestförderung: 0,5 Liter pro Minute).

- Wasserzulaufschlauch geknickt oder Zulaufsieb verstopft. - Der Wasserzulaufschlauch darf nicht geknickt und das Zulaufsieb am Wasserhahn muss sauber sein.

- Siebe verstopft oder schmutzig. - Das Siebsystem darf nicht verschmutzt/verstopft sein.

- Unzureichender Wasserhaushalt im Geschirrspüler. - Hohle Gegenstände (z. B. Schüsseln, Becher, Tassen) müssen mit der Öffnung nach unten in den Korb einsortiert werden.

- Ablaufschlauch falsch montiert.

- Große Schaumbildung im Inneren. - Ohne Spülmittel wiederholen oder warten, bis sich der Schaum gesetzt hat.

- Siebe verschmutzt. - Siebe reinigen.

- Ablaufschlauch geknickt. - Der Ablaufschlauch muss knickfrei verlegt sein.

- Ablaufschlauchanschluss am Siphon blockiert. - Die Schließscheibe des Ablaufschlauchanschlusses muss entfernt werden.

- blinkt

Fehlernummer „E“y

- Prüfen, ob die Zusatzfunktion „Startzeitvorwahl“ (wenn vorhanden) gewählt wurde. Falls ja, startet das Gerät erst nach Ablauf der Verzögerungszeit. Ggf. das Gerät mit der Taste ABBRUCH zurücksetzen oder mit START den Spülgang sofort starten.

- Der Ablaufschlauch muss korrekt montiert werden (bei hoch stehenden Geräten min. 200-400 mm unterhalb der Geräteunterkante montieren) - siehe Montageanleitung.

- blinkt 0,5 Sekunden Pause

Nach den durchgeführten Behebungsmaßnahmen muss die Fehlermeldung zurückgesetzt werden. In den meisten Fällen ist die Störung damit behoben. RESET :

ABBRUCH/Aus

drücken.

Die Taste Tür schließen. Wasser wird automatisch bis zu 1 Minute lang abgepumpt. Das Gerät kann jetzt wieder in Be tr ieb ge n o mmen werden.

- Geschirr steht zu eng (falsches Einsortieren hohler Gegenstände in den Korb).

- Zu wenig Reiniger; Reiniger zu alt oder schlecht gelagert. - Ggf. mehr Reiniger benutzen, Herstellerangaben beachten, Reiniger immer trocken und nicht über längere Zeit lagern.

- Temperatur nicht hoch genug für stark verschmutztes Geschirr. - Bei stärker verschmutztem Geschirr sollte ein Programm mit höherer Temperatur gewählt werden (siehe Programmübersicht - Seite 1).

- Beladen des Unter- und Oberkorbs bei gleichzeitig aktivierter Zusatzfunktion „Halbe Beladung/Multizone“.

- Häufige Benutzung des Programms Öko 50 °C.

- Sprüharme verstopft, Siebe schmutzig oder falsch eingebaut.

- Die Sprüharme werden durch Geschirr- oder Besteckteile behindert. - Die Sprüharme müssen sich frei drehen und dürfen nicht durch Geschirrteile behindert werden.

- Geschirr so einordnen, dass es sich nicht berührt. Hohle Gegenstände (z. B. Schüsseln, Becher, Tassen) müssen mit der Öffnung nach unten in den Korb einsortiert werden.

- Wenn die Zusatzfunktion „Halbe Beladung/Multizone“ (wenn vorhanden ) gewählt wird, dü rfen beladen werden. Nur so kann eine optimale Reinigungswirkung erzielt werden.

- Bei häufiger Benutzung des Programms Öko 50 °C (wenn vorhanden) sollte zwischendurch das Intensiv 70 °C Programm (wenn vorhanden) benutzt werden.

- Sprüharme dürfen nicht verstopft sein, das Siebsystem darf nicht verschmutzt und muss korrekt montie rt sein (siehe Seite 5, „Wartung und Pflege“).

nur

der Oberkorb oder

nur

der Unterkorb

-6-

Page 7

Geschirr und Besteck... Mögliche Ursac h e... Lösungen...

...Regeneriersalzanzeige leuchtet ...weist Beläge auf: Rückstände von Re gen eriersa lz

...ist nicht trocken

...haben verfärbte Kunststoffteile

...trübe Gläser, usw. ...entfernbare Rückstände auf Gläsern

...matte Gläser ...nicht entfernbare Rückstände auf Gläsern

...Teetassen verbleiben mit dunklen Höfen nach Reinigung im Ges c h irrspüler

...Rostflecken

...andere Flecken

...Schlieren/Streifen

...Schaumbildung

Was tun, wenn...

- Tabs für weiches Wasser verwenden. - Falls diese Zusatzfunktion nicht verfügbar ist, ist es normal, dass die Regeneriersalzanzeige leuchtet.

- Wasser zu hart. - In Gebieten mit sehr hartem Wasser muss mehr R egeneriersalz verwendet werden (sie he Seite 2 „Wasserhärte einstellen“ ).

- Salzbehälterdeckel offen. - Salzbehälterdeckel fest verschließen.

- Klarspüler fehlt. - Eventuell bei Verwendung von Kombireiniger zusätzlich Klarspüler verwenden.

- Plastikbehälter trocknen schlecht. - Synthetische Materialien trocknen schlecht; am Spülgangende noch feuchte Gegenstände trocken reiben.

- Das gereinigte Geschirr wird nach S p ülga ng end e län g er e Zeit im Geschirrspüler gelassen (z. B. bei V erwe n dun g de r „Startvorwahl“).

- Falsche Anordnung hohler Gegenstände im Korb. - Geschirrteile schräg positionieren, damit kein Restwasser in Vertiefungen zurückbleibt.

- Falsch dosierter Klarspüler. - Klarspülerdosierung erhöhen (siehe Seite 3, Abschnitt „Klarspüler nachfüllen“).

- Kurzprogramm gewählt. - Das Kurzprogramm 40 °C / 45 °C sollte für die schnelle Reinigung von leicht verschmutztem Geschirr verwendet

- Tomaten-/Karottensaft. - Durch Tomatensauce beispielsweise kann es zu Verfärbungen an Kunststoffteilen kommen. Es sollte Pulverreiniger

- Geschirr ist nicht spülmaschinenfest (Porzellan). - Nur spülmaschinenfestes Geschirr verwenden.

- Programm nicht für Gläser geeignet. - Geschirr so einsortieren, dass es sich nicht berührt. Glasware getrennt voneinander einsortieren. Ein für Gläser

- Gläser (oder Porzellan) nicht spülmaschinenfest. - Bestimmte Glasware ist nicht spülmaschinenfest.

- Regenbogeneffekt. - Diese Erscheinung ist unumkehrbar. Sie können in Zukunft folgendes dagegen tun:

-Nicht bekannt.

- Vorspülprogramm nicht verwendet. - Durch salz- und säurehaltige Speiserückstände kann es selbst bei rostfreiem Besteck zu Rostflecken kommen.

- Klarspülerdosierung zu niedrig. - Bei Flecken Klarspülerdosierung erhöhe n (siehe Se ite 3, „Klars p üler nachfü lle n“).

- Klarspülerdosierung zu hoch. - Bei Schlieren/Streifen Klarspülerdos ierun g red uzie r en (s ieh e Seite 3, „Klars püle r nach fü llen“).

- Fehldosierung von Reiniger/Klars pü le r. - Nur so viel Reiniger/Klarspüler ve rwen d en wie n ötig, da sich son st erhöh t Sch aum bilden kann.

- In dieser Situation sind Wassertropfen auf dem Geschirr und an den Seitenteilen des Geschirrspülers normal. Tür 5 Minuten offen stehen lassen, bevor das Geschirr ausgeräumt wird.

werden. Wird es für eine volle Beladung von mittel- bis stark verschmutztem Geschirr verwendet, trocknet das Geschirr u.U. nicht völlig. Ist dies der Fall, ein längeres Standard-Programm wählen. Es ist empfehlenswert, die Tür nach Programmende zu öffnen und 15 Minuten vor dem Ausräumen des Geschirrspülers zu warten.

verwendet werden, dieser lässt sich höher dosieren und verbessert die Bleichwirkung. Ebenso sollten Programme mit höheren Temperaturen benutzt werden.

geeignetes Programm verwenden.

- Enthärter anders dosieren.

- Vorsicht: entsprechend Herstellerangabe dosieren!

- Bei Verwendung von Kombireiniger Dosierangaben des Herstellers berücksichtigen.

- Diese Erscheinung ist leider unvermeidlich. Teein verursacht permanente Farbveränderungen.

Benutzen Sie daher immer erst das Programm Vorspülen, wenn Ihr Geschirr erst später gespült werden soll.

- Bei Verwendung von Kombireiniger zusätzlich Klarspüler verwenden.

- Bei Verwendung von Kombireinigern mit integrierter Klarspülfunktion keinen zusätzlichen Klarspüler verwenden.

-7-

Page 8

Netzstecker ziehen

Sollte die Störung nach o.g. Kontrollen weiterhin bestehen oder erneut auftreten, Gerät ausschalten, Netzstecker ziehen und Wasserhahn schließe n. Set zen Sie sich bitte m it Ihr er Kundendienststelle in Verbindung (siehe hierzu au ch G ara ntiehe ft). Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

- Beschreibung der Störung,

- Gerätetyp und Modell

- Die Service-Nummer, d. h. die Zahl auf dem Kundendienst-Aufkleber an der rechten Kante der Türinnenseite

Was tun, wenn...

Hinweise und Ratschläge

1. Verpackung Das Verpackungsmaterial ist zu 100 % wieder verwertbar und trägt das Recycling-Symbol .

2. Auspacken und kontrollieren Nach dem Auspacken sicherstellen, dass das Gerät keine Transportschäden aufweist und die Tür richtig schließt. Im Zweifelsfalle wenden Sie sich bitte an einen qualifizierten Techniker oder Ihren Händler.

3. Vo r de m ers ten Ge b rau ch

- Das Gerät kann bei Umgebungstemperaturen zwischen 5 °C und 45 °C betrieben werden.

- Ihr Geschirrspüler wurde beim Hersteller auf einwandfreie Funktion überprüft. Dabei können einige Wassertropfen/flecken zurückbleiben. Diese verschwinden nach dem ersten Spülgang.

4. Energie und Wasser sparen

- Geschirr nicht unter fließendem Wasser vorspülen.

- Geschirrspüler stets voll beladen oder bei Belad ung n ur eines Korbes Zusatzfunktion „Halbe Beladung/Multizone“ wählen (wenn vorhanden).

- Wenn umweltschonende Energiequellen, wie z. B. Solarheizungen, Wärmepumpen oder Fernwärme zur Verfügung stehen, sollte der Warmwasseranschluss bis maximal 60 °C genutzt werden. Sicherstellen, dass der Zulaufschlauch geeignet ist („70 °C Max“ oder „90 °C Max“).

5. Kindersicherheit

- Das Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren.

- Kinder dürfen nicht mit dem oder im Geschirrspüler spielen.

- Reiniger , Klarspüler und Regeneriersalz außerhalb der Reichweite von Kindern aufbewahren.

6. Sicherheitshinweise

- Das Gerät darf von Personen (einschließlich Kindern) mit herabgesetzten physischen oder geistigen Fähigkeiten nur unter Aufsicht durch eine für den sicheren Gebrauch des Gerätes verantwortliche Person benutzt werden.

- Das Gerät nicht im Freien betreiben.

- Keine brennbaren Ma te ria lien in d e r Nähe der Maschine lagern.

- Das Wass e r in der Ge sch irrsp ülm a sch ine ist kein Trinkwasser.

- Kein Lösungsmittel in den Spülraum geben:

- Vorsich t be i ge ö ffn e te r Tü r :

- Geöffnete Tür nur mit ausgefahrenem Geschirrkorb (und Geschirr) belasten. Nicht als Arbeitsplatte oder Sitzgelegenheit benutzen, nich t d ar au f stelle n.

- Spitze/scharfe Gegenstände, an denen man sich verletzen kann (z. B. Messer), sollten mit der Spitze/Schneide nach unten in den Besteckkorb einsortiert werden. Lange Gegenstände in den Oberkorb und immer mit der Spitze zur Rückseite legen.

Durch unsachgemäßen Gebrauch des Gerätes verursachte Störungen fallen nicht u nte r d ie G ar an tieleist un g en.

Stolpergefahr!

Explosionsgefahr!

- Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen und den Wasserhahn schließen; ebenso im Falle einer Störung.

- Reparaturen und technische Änderungen dürfen nur durch den Fachmann ausgeführt werden.

7. Frostsicherheit

Steht das Gerät in einem frostgefährdeten Raum, so muss es vollständig von Wasser entleert werden. Wasserhahn schließen, Zu- und Ablaufschlauch lösen und das gesamte Wasser abpumpen. Darauf achten, dass sich mindestens 1 kg gelöstes Regeneriersalz im Salzbehälter befindet; dies stellt einen wirksamen Geräteschutz gegen Temperaturen bis zu

-20 °C dar. Beim Programmneustart wird möglicherweise eine Fehlermeldung angezeigt (siehe Seite 6).

„F6 E2“

- Das Gerät muss mindestens 24 Stunden lang bei einer Umgebungstemper atur von min. 5 °C stehen bleiben.

Nach diesen Maßnahmen zur Fehlerabstellung muss ein RESET durchgeführt werden (siehe Abschnitt „W as tun, wenn...“).

8. Entsorgung

- Das Gerät wurde aus wieder verwendbaren Materialien hergestellt. Bei einer späteren Verschrottung muss das Gerät gemäß den örtlichen Vorschriften entsorgt werden. Das Gerät durch Durchtrennen des Netzkabels unbrauchbar machen. Um Gefahrensituationen (z. B. Erstickungsgefahr) für Kinder auszuschließen, Türschloss so zerstören, dass die Tür nicht mehr schließt.

- In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Die Entsorgung des Gerätes als normaler Haushaltsabfall kann schwerwiegende Umweltschäden nach sich ziehen. Das

Symbol auf dem Produkt oder den Begleitdokumenten zeigt an, dass dieses Gerät nicht als Haushaltsmüll behandelt werden darf, sondern einer zuständigen Sammelstelle für die Wiederverwertung von elektrischen und elektronischen Geräten übergeben werden muss. Die Entsorgung des Gerätes muss gemäß den lokalen Umweltvorschriften zur Abfallbeseitigung erfolgen. Ausführliche Einzelheiten über Behandlung, Wiederverwendung und Recycling dieses Produkts erhalten Sie bei den entsprechenden Amtsstellen, den Sammelstellen für elektrische und elektronische Geräte oder Ihrem Händler, bei dem Sie dieses Produkt gekauft haben.

EC-Konformitätserklärung Bei Entwicklung, Herstellung und Verkauf dieses Geräts wurden folgende Richtlinien beachtet: 2006/95/EG, 89/336/EG,

93/68/EG und 2002/95/EG (RoHS-Richtlinie). Beladungskapazität:

13 Maßgedecke.

Technische Änderungen vorbehalten.

-8-
