WHIRLPOOL ADG 697 IX User Manual

Avant d'utiliser le lave-vaisselle, lisez attentivement les instructions

ADG 697

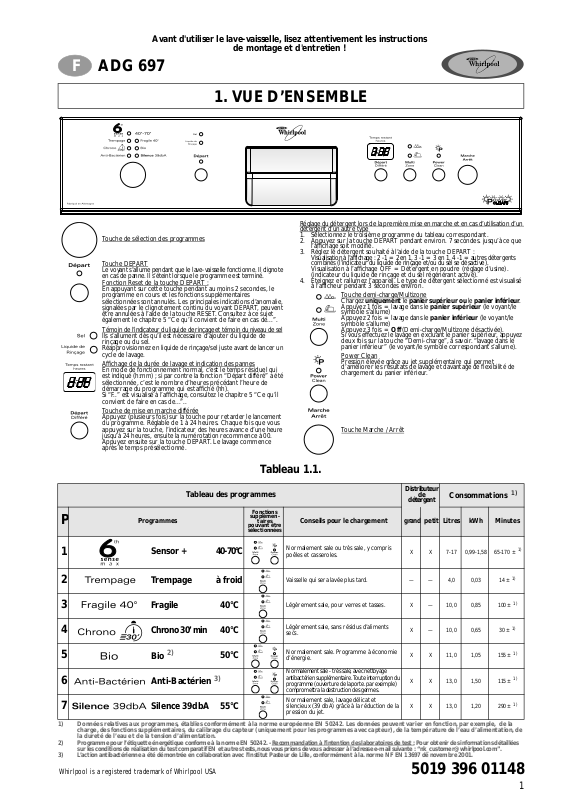

1. VUE D’ENSEMBLE

Touche de sélection des programmes

Tou ch e D EPA RT Le voyant s’allume pendant que le lave-vaisselle fonctionne. Il clignote en cas de panne. Il s’éteint lorsque le programme est terminé. Fonction Reset de la touche DEPART : En appuyant sur cette touche pendant au moins 2 secondes, le programme en cours et les fonctions supplémentaires sélectionnées sont annulés. Les principales indications d’anomalie, signalées par le clignotement continu du voyant DEPART, peuvent être annulées à l’aide de la touche RESET. Consultez à ce sujet également le chapitre 5 “Ce qu’il convient de faire en cas de...”.

Témoin de l’indicateur du liquide de rinçage et témoin du niveau de sel Ils s’allument dès qu’il est nécessaire d’ajouter du liquide de rinçage ou du sel. Réapprovisionnez en liquide de rinçage/sel juste avant de lancer un cycle de lavage.

Affichage de la durée de lavage et indication des pannes En mode de fonctionnement normal, c’est le temps résiduel qui est indiqué (h:mm) ; si par contre la fonction “Départ différé” a été sélectionnée, c’est le nombre d’heures précédant l’heure de démarrage du programme qui est affiché (hh). Si “F..” est visualisé à l’affichage, consultez le chapitre 5 “Ce qu’il convient de faire en cas de...”..

Touche de mise en marche différée Appuyez (plusieurs fois) sur la touche pour retarder le lancement du programme. Réglable de 1 à 24 heures. Chaque fois que vous appuyez sur la touche, l’indicateur des heures avance d’une heure jusqu’à 24 heures, ensuite la numérotation recommence à 00. Appuyez ensuite sur la touche DEPART. Le lavage commence après le temps présélectionné.

de montage et d'entretien !

Réglage du détergent lors de la première mise en marche et en cas d’utilisation d’un détergent d’un autre type

1. Sélectionnez le troisième programme du tableau correspondant.

2. Appuyez sur la touche DEPART pendant environ. 7 secondes. jusqu’à ce que l’affichage soit modifié.

3. Réglez le détergent souhaité à l’aide de la touche DEPART : Visualisation à l’affichage : 2 -1 = 2 en 1, 3 -1 = 3 en 1, 4 -1 = autres détergents combinés (l’indicateur du liquide de rinçage et/ou du sel se désactive). Visualisation à l’affichage OFF = Détergent en poudre (réglage d’usine). (indicateur du liquide de rinçage et du sel régénérant activé).

4. Éteignez et rallumez l’appareil. Le type de détergent sélectionné est visualisé à l’afficheur pendant 3 secondes environ.

Touche demi-charge/Multizone Chargez uniquement le panier supérieur ou le panier inférieur. Appuyez 1 fois = lavage dans le panier supérieur (le voyant/le symbole s’allume) Appuyez 2 fois = lavage dans le panier inférieur (le voyant/le symbole s’allume) Appuyez 3 fois = Off (Demi-charge/Multizone désactivée). Si vous effectuez le lavage en excluant le panier supérieur , appuyez deux fois sur la touche “Demi-charge”, à savoir. “lavage dans le panier inférieur” (le voyant/le symbole correspondant s’allume).

Power Clean Pression élevée grâce au jet supplémentaire qui permet d’améliorer les résultats de lavage et davantage de flexibilité de chargement du panier inférieur.

Touche Marche/ Arrêt

Tableau 1.1.

Distributeur

Tableau des programmes

Fonctions

supplémen-

2 3 4 5 6 7

1) Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les données peuvent varier en fonction, par exemple, de la charge, des fonctions supplémentaires, du calibrage du capteur (uniquement pour les programmes avec capteur), de la température de l’ea u d’alimentation, de la dureté de l’eau et de la tension d’alimentation.

2) Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Recommandation à l’intention des laboratoires de test : sur les conditions de réalisation du test comparatif EN et aut res tests, nous vous prions de vous adresser à l’adresse e-mail su ivante : “nk_customer@whirlpool.com”.

3) L’action antibactérienne a été démontrée en collaboration avec l’Institut P asteur de Lille, conformément à la. norme NF EN 1369 7 de novembre 2001.

Programmes

Sensor + 40-70°C

Tre mpag e à froid

Fragile 40°C

Chrono 30’ min 40°C

Bio

Anti-Bactérien

Silence 39dbA 55°C

50°C

taires pouvant être sélectionnées

Conseils pour le chargement grand petit Litres kWh Minutes

Normalement sale ou très sale, y compris poêles et casseroles.

Vaisselle qui sera lavée plus tard.

Légèrement sale, pour verres et tasses.

Légèrement sale, sans résidus d’aliments secs.

Normalement sale. Programme à économie d’énergie.

Normalement sale - très sale, avec nettoyage antibactérien supplémentaire. T oute inte rruption du programme (ouverture de la porte. par exemple) compromettra la destruction des germes.

Normalement sale, lavage délicat et silencieux (39 dbA) grâce à la réduction de la pression du jet.

Whirlpool is a registered trademark of Whirlpool USA

détergent

X X 7-17 0,99-1,58 65-170 ±

— — 4,0 0,03 14 ±

X — 10,0 0,85 100 ±

X — 10,0 0,65 30 ±

X X 11,0 1,05 155 ±

X X 13,0 1,50 115 ±

X X 13,0 1,20 290 ±

Pour obtenir des informations détaillées

Consommations

5019 396 01148

2. GUIDE DE CONSULTATION RAPIDE

Vous trouverez de plus amples informations dans les pages suivantes. Consultez également le chapitre “5. Ce qu’il convient de faire en cas de...”.

1. Allumez l’appareil

Appuyez sur la touche

MARCHE

/ARRÊT.

2. Sélectionnez le programme

3. Réglez le type de détergent

4. V ersez le détergent

5. Contrôlez le niveau du liquide de rinçage

6. Contrôlez le niveau du sel régénérant

Appuyez sur la touche “Sélection programme” ou sur le sélecteur de programme, jusqu’à ce que le programme sélectionné s’affiche. Le cas échéant, sélectionnez d’éventuelles fonctions supplémentaires.

Selon le modèle de lave-vaisselle, il se peut que le type de détergent soit réglé de façon différente. La procédure à suivre pour réaliser ce réglage est décrite au chapitre “1. Vue d’ensemble”.

4a. Poudre/gel/pastilles Versez le détergent dans les compartiments du distributeur en fonction du programme sélectionné. Grand compartiment A à chaque cycle de lavage, et petit compartiment B pour les programmes avec prélavage (voir le tableau 1.1.). 4b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.) Versez le détergent dans le compartiment A selon les instructions du fabricant.

Indicateur optique dans le doseur foncé clair Le voyant correspondant sur le bandeau de commande s’allume lorsqu’il faut ajouter du liquide de rinçage. Ce voyant n’est pas présent sur tous les modèles.

Selon le modèle :

Verre-regard dans le couvercle du réservoir de sel situé dans le fond de l’appareil. orange clair Le voyant correspondant sur le bandeau de commande s’allume lorsqu’il faut ajouter du sel régénérant. Après avoir ajouté le sel, le voyant ne s’éteindra qu’au bout de plusieurs cycles de lavage !

quantité suffisante,

➯

remplir (env. 100 ml).

➯

si la quantité de sel est suffisante,

➯

s’il est nécessaire d’ajouter du sel.

➯

ACB

7. Chargez les paniers

8. Fermez la porte et ouvrez le robinet d’eau

9. Mettez la machine en marche

Cycle du programme

10.Fin du programme

11.Éteignez la machine

12.Fermez le robinet, déchargez les paniers

Vérifiez que les bras d’aspersion tournent librement et qu’ils ne sont pas bloqués par de la vaisselle ou des couverts. Les instructions relatives au chargement sont rapportées au chapitre 3. “Comment utiliser l’appareil”, au paragraphe “Comment charger les paniers”.

Pour modifier un programme en cours :

- Maintenez la touche DÉPART

Appuyez sur la touche DÉPART.

En cas de panne de courant ou si l’appareil s’éteint avant la fin du cycle, le programme reprendra là où il a été interrompu. Soyez prudent en ouvrant la porte, car de la vapeur s’échappe de la cuve !

Dès que le programme est terminé, le voyant DÉPART s’éteint. Appuyez sur la touche Déchargez le lave-vaisselle en commençant par le panier inférieur, de façon à

éviter que des gouttes d’eau éventuellement présentes sur la vaisselle du panier supérieur ne tombent sur les pièces rangées dans le panier inférieur.

ARRÊT

. Tous les voyants s’éteignent.

enfoncée pendant 2 secondes, jusqu’à ce que le voyant DÉPART soit éteint.

- (Vidange d’eau pendant 60 secondes au plus).

- Sélectionnez à nouveau le programme.

- Appuyez sur la touche DÉPART.

3. COMMENT UTILISER L’APPAREIL

SÉLECTION D’UN PROGRAMME

Appuyez sur la touche “Sélection programme” ou sur le sélecteur de programme, jusqu’à ce que le programme sélectionné s’affiche. La machine doit être mise sous tension. Si nécessaire, sélectionnez les fonctions supplémentaires (si disponibles). Le voyant correspondant s’allume. Le programme correct et les fonctions pouvant être sélectionnées sont indiqués dans le tableau 1.1 de la page 1.

Les durées des programmes se réfèrent à des conditions normales de fonctionnement et peuvent diverger des durées effectives. Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage automatique du système.

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Remplissez le distributeur juste avant de commencer le lavage. Utiliser détergents spéciaux pour lave-vaisselle. Veillez en outre à respecter le dosage spécifié par le fabricant. Suivez les conseils du fabricant en matière de sécurité !

Ouvrez les compartiments du détergent en actionnant le levier de gauche (levier 1) du distributeur. a. Poudre/gel/pastilles

Versez le détergent dans les compartiments du distributeur en fonction du programme sélectionné (tableau 1.1). Pour les programmes sans prélavage : versez toute la quantité de détergent conseillée par le fabricant dans le compartiment A. Pour les programmes avec prélavage : versez les 2/3 de la quantité de détergent recommandée par le fabricant dans le grand compartiment A et 1/3 dans le petit compartiment B. Déposez les pastilles de détergent dans le compartiment A, selon les indications du fabricant. Si vous sélectionnez la fonction “Demi-charge”, réduisez la quantité de détergent de 1/3 environ.

b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.)

Les détergents “tout-en-un” doivent être placés dans le compartiment A, selon les indications du fabricant.

Dès que vous avez rempli les compartiments du distributeur, veillez à fermer le couvercle à fond.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Nous déclinons toute responsabilité en cas de réclamation suite à l’utilisation de ces produits.

Levier

exclusivement

Compartiment

grand

Compartimen

petit

des

COMMENT CONTRÔLER/REMPLIR/RÉGLER LE PRODUIT DE RINÇAGE

Le produit de rinçage est superflu si vous utilisez des détergents “tout-en-un”.

a. Comment contrôler le niveau du liquide de rinçage

Observez l’indicateur optique C situé dans le distributeur de liquide de rinçage : foncé = la quantité de liquide de rinçage est suffisante, clair = il est nécessaire d’effectuer le remplissage.

Pour les appareils dotés d’un indicateur électrique sur le bandeau de commande, le voyant du liquide de rinçage

s’allume en rouge dès qu’il est nécessaire d’ajouter du liquide de rinçage.

b. Comment remplir le distributeur de liquide de rinçage

Ouvrez le compartiment du liquide de rinçage en appuyant sur le levier de droite (levier 2) du distributeur. Versez le liquide de rinçage à travers l’ouverture, jusqu’au repère “max” (100 ml env.).

Refermez le couvercle.

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Si du liquide de rinçage se répand accidentellement, essuyez-le mousse qui serait susceptible d’entraver le bon fonctionnement de l’appareil.

immédiatement

Levier

pour éviter une formation excessive de

Indicateur

maximum
