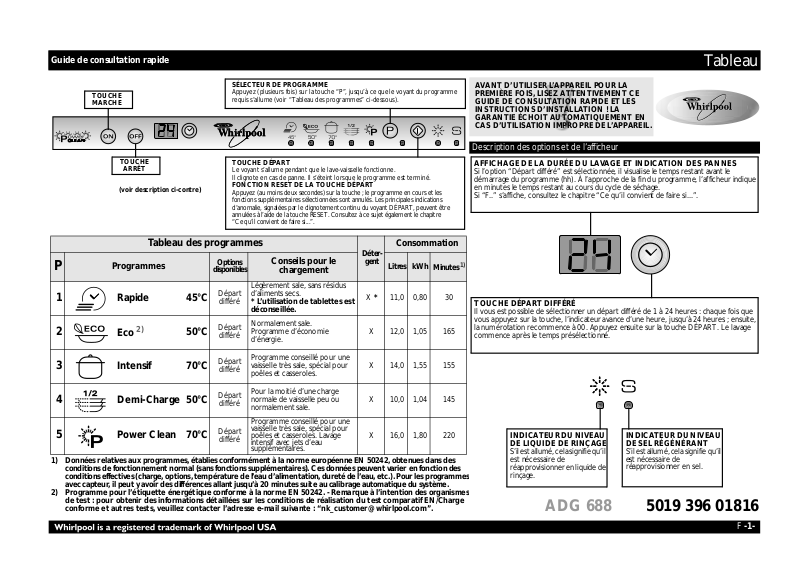

WHIRLPOOL ADG 688 FD User Manual

Guide de consultation rapide

Tableau

							SÉLECTEUR DE PROGRAMME
							Appuyez (plusieurs fois) sur la touche “P”, jusqu’à ce que le voyant du programme
	TOUCHE
							requis s’allume (voir “Tableau des programmes” ci-dessous).
	MARCHE

TOUCHE

ARRÊT

(voir description ci-contre)

TOUCHE DÉPART

Le voyant s’allume pendant que le lave-vaisselle fonctionne.

Il clignote en cas de panne. Il s’éteint lorsque le programme est terminé.

FONCTION RESET DE LA TOUCHE DÉPART

Appuyez (au moins deux secondes) sur la touche ; le programme en cours et les fonctions supplémentaires sélectionnées sont annulés. Les principales indications d’anomalie, signalées par le clignotement continu du voyant DÉPART, peuvent être annulées à l’aide de la touche RESET. Consultez à ce sujet également le chapitre “Ce qu’il convient de faire si...”.

AVANT D’UTILISER L’APPAREIL POUR LA

PREMIÈRE FOIS, LISEZ ATTENTIVEMENT CE

GUIDE DE CONSULTATION RAPIDE ET LES

INSTRUCTIONS D’INSTALLATION ! LA

GARANTIE ÉCHOIT AUTOMATIQUEMENT EN

CAS D’UTILISATION IMPROPRE DE L’APPAREIL.

Description des options et de l’afficheur

AFFICHAGE DE LA DURÉE DU LAVAGE ET INDICATION DES PANNES

Si l’option “Départ différé” est sélectionnée, il visualise le temps restant avant le démarrage du programme (hh). À l’approche de la fin du programme, l’afficheur indique en minutes le temps restant au cours du cycle de séchage.

Si “F..” s’affiche, consultez le chapitre “Ce qu’il convient de faire si...”.

		Tableau des programmes					Consommation
						Déter-
	P				Conseils pour le
		Programmes		Options		gent	Litres	kWh	Minutes 1)
				disponibles	chargement
				Départ	Légèrement sale, sans résidus
	1	Rapide	45°C		d’aliments secs.	X *	11,0	0,80	30
				différé	* L’utilisation de tablettes est
					déconseillée.
	2	Eco 2)	50°C	Départdifféré	Normalement sale.	X	12,0	1,05	165
					Programme d’économie
					d’énergie.
	3	Intensif	70°C	Départdifféré	Programme conseillé pour une	X	14,0	1,55	155
					vaisselle très sale, spécial pour
					poêles et casseroles.
	4	Demi-Charge	50°C	Départdifféré	Pour la moitié d’une charge
					normale de vaisselle peu ou	X	10,0	1,04	145
					normalement sale.
					Programme conseillé pour une
	5	Power Clean	70°C	Départ	vaisselle très sale, spécial pour	X	16,0	1,80	220
					intensif avec jets d’eau
				différé
					poêles et casseroles. Lavage
					supplémentaires.

1)Données relatives aux programmes, établies conformément à la norme européenne EN 50242, obtenues dans des conditions de fonctionnement normal (sans fonctions supplémentaires). Ces données peuvent varier en fonction des conditions effectives (charge, options, température de l’eau d’alimentation, dureté de l’eau, etc.). Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage automatique du système.

2)Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Remarque à l’intention des organismes de test : pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter l’adresse e-mail suivante : “[e-mail]”.

TOUCHE DÉPART DIFFÉRÉ

Il vous est possible de sélectionner un départ différé de 1 à 24 heures : chaque fois que vous appuyez sur la touche, l’indicateur avance d’une heure, jusqu’à 24 heures ; ensuite, la numérotation recommence à 00. Appuyez ensuite sur la touche DÉPART. Le lavage commence après le temps présélectionné.

INDICATEUR DU NIVEAU			INDICATEUR DU NIVEAU
DE LIQUIDE DE RINÇAGE			DE SEL RÉGÉNÉRANT
S’il est allumé, cela signifie qu’il			S’il est allumé, cela signifie qu’il
est nécessaire de			est nécessaire de
réapprovisionner en liquide de			réapprovisionner en sel.
rinçage.

ADG 688 5019 396 01816

F -1-

Comment régler le type de détergent : poudre/gel/tablette (si l’option est disponible)

Première utilisation

Afin de garantir des performances optimales de lavage, il est NÉCESSAIRE de régler :

le type de DÉTERGENT et le DEGRÉ DE DURETÉ DE L’EAU.

1.Appuyez sur la touche de “Sélection du programme” et maintenez-la enfoncée tout en appuyant sur la touche “Départ différé”

2a. Choisissez le type de	2b. ... et sélectionnez-le sur	3. N’oubliez pas de réapprovisionner
détergent ...	l’appareil à l’aide de la touche	en sel et en liquide de rinçage quand
	DÉPART DIFFÉRÉ (visualisation	l’indicateur le signale (comme
	à l’affichage)	indiqué ci-dessous)

	Poudre ou gel	ajouter sel	ajouter liquide
	(réglage d’usine)		de rinçage
	Tablettes 2 en 1	ajouter sel	liquide de
			rinçage
	Tablettes 3 en 1		liquide de
	Tablette tout-en-1		rinçage

4.Après 5 minutes ou en éteignant le lave-vaisselle, le type de détergent programmé est mémorisé. Il est visualisé sur l’afficheur pendant environ 3 secondes après la mise en marche de l’appareil. Veuillez noter que vous pourrez sélectionner le programme souhaité et, au besoin, l’option “Départ différé”, uniquement après avoir modifié le type de détergent.

Sur les modèles non équipés de la fonction “type de détergent”, les indicateurs du niveau de sel et de liquide de rinçage sont allumés lorsque vous utilisez des tablettes.

1- réservoir à sel

2- distributeur de liquide de rinçage

3- distributeur de détergent

4- paniers

5,6,7,8- fonctions disponibles sur le bandeau de commandes

9- filtres

10bras d’aspersion

Comment régler le niveau de dureté de l’eau

	Allumez l’appareil
* uniquement après le premier	- Sélectionnez le 2e programme “P2” - consultez le “Tableau des programmes”.
	- Appuyez (au moins 5 secondes) sur la touche DÉPART, jusqu’à ce que le voyant DÉPART clignote.
lavage ou si le degré de dureté de	- Le degré de dureté de l’eau réglé s’affiche à l’écran (s’il est présent) ou la touche DÉPART clignote.
l’eau a été modifié	- Chaque fois que vous appuyez sur la touche DÉPART, la valeur augmente.
	Après avoir atteint le chiffre 7, le cycle recommence sur le chiffre 1.
	- La machine doit être mise hors tension pour mémoriser le nouveau réglage.

	1. Contactez votre Compagnie de			2. Entrez cette valeur dans votre		Suggestions pour l’utilisation du
	distribution de l’eau pour connaître			machine		détergent
	le degré de dureté de l’eau.
				Lave-vaisselle	Lave-vaisselle
	Degrés		Degré		sans affichage :	Gel ou poudre
				avec affichage :	compter le	(liquide de	Tablettes
	français °fH		de dureté	insérer la valeur	nombre de
						rinçage et sel)
				à l’écran	clignotements du
					voyant DÉPART
	0	- 9	Douce	1	1x
	10	- 18	Moyenne	2	2x		s’ilestnécessairede
	19	- 27	Moyenne	3	3x	passer à l’étape 1	réapprovisionneren
	28	- 37	Semi-dure	4	4x		sel, passer à
						(voir “Contrôle
							l’étape1
	38	- 50	Dure	5	5x
						quotidien”)
							(voir “Contrôle
	51	- 63	Très dure	6	6x
							quotidien”)
	64 - 107		Extrêmement	7	7x
			dure

La dureté de l’eau est réglée en usine sur “Semi-dure” (le chiffre “4” est visualisé à l’écran ou le voyant DÉPART clignote 4 fois).

Même si vous utilisez des tablettes contenant du sel, il sera nécessaire que vous ajoutiez du sel régénérant, car le pouvoir d’adoucissement de ces détergents est insuffisant en présence d’eau particulièrement dure.

F -2-

Remplir le réservoir à sel - Le sel dissout le tartre (opération superflue si le niveau de dureté de l’eau est réglé sur “douce” !)

Contrôle quotidien

1	S	Indicateur optique
	L
	E
		(selon le modèle).
		Dévissez le
		bouchon.
		S
		E
		L

Remplissez le réservoir à sel d’eau lors de la première utilisation uniquement.

S

E

L

Ajoutez du sel

(n’ajoutez jamais de détergent !). min. 1,5 kg max. 2 kg

S

E

L

Indicateur optique (selon le modèle). Vissez le bouchon. Éliminez les résidus de sel présents autour du bouchon.

Le voyant du sel régénérant ne s’éteindra qu’au bout de plusieurs cycles de lavage. Si la

Indicateur du

dureté de l’eau est égale à 1 (douce), n’utilisez pas de sel régénérant.

niveau de sel (selon le modèle)

	Le voyant correspondant s’allume sur le
	bandeau de commandes quand IL EST	orange : OK.	clair : RÉAPPROVISIONNER
	NÉCESSAIRE DE RÉAPPROVISIONNER

EN SEL RÉGÉNÉRANT.

Approvisionner en liquide de rinçage (pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage

2	Indicateur
	optique
	Au besoin,
	ouvrez le	Versez le liquide
	couvercle B en	de rinçage
	appuyant sur le	jusqu’au repère
	bouton droit.	maxi ~150 ml

La quantité de liquide de rinçage peut être adaptée au détergent utilisé. Plus le réglage est bas, plus la quantité de liquide de rinçage utilisée sera faible (réglage d’usine : position 4). Appuyez sur la touche pour ouvrir le couvercle B. À l’aide d’une pièce de monnaie ou de tout objet similaire, faites tourner la flèche dans la position souhaitée. Dès que vous avez modifié la quantité de liquide de rinçage, refermez le couvercle.

Indicateur du niveau de liquide de rinçage (selon le modèle)

	Le voyant correspondant sur le bandeau de commandes s’allume quand IL EST	foncé : OK.	clair : RÉAPPROVISIONNER
	NÉCESSAIRE DE RÉAPPROVISIONNER EN LIQUIDE DE RINÇAGE.

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement le liquide qui aurait débordé. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de l’appareil.

Des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1, 2 ou 3). La vaisselle n’est pas sèche : réglez la quantité sur un chiffre plus élevé (5 ou 6). La vaisselle en plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Approvisionner en détergent - Utilisez uniquement des détergents spécifiques pour lave-vaisselle et conformez-vous aux instructions du fabricant

	3	Tablette / gel / poudre
		Remplissez le
	Ouvrez le couvercle
	A en appuyant sur le	distributeur de
	bouton de gauche.	détergent juste avant
		de commencer le
		lavage.

Utilisez une seule tablette par cycle ; placez-la dans le distributeur de détergent.

Tous les types de tablettes peuvent être utilisés ; cependant, pour les tablettes 2 en 1, il FAUT approvisionner en sel.

Usage quotidien

Fermez le couvercle en appuyant sur les nervuresprévues à cet effet.

F -3-
