Prima di usare la lavastoviglie, si raccomanda di leggere le istruzioni per il montaggio e per l'uso!
ADG 6967

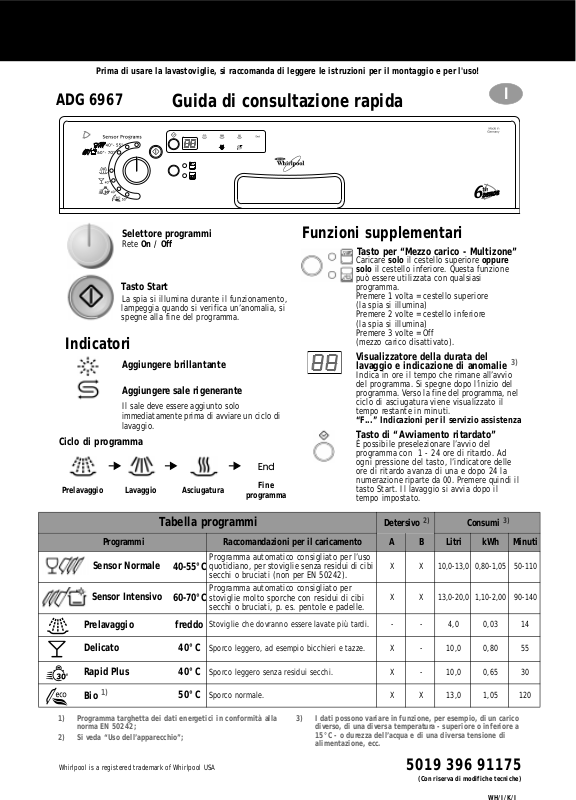

Guida di consultazione rapida
Selettore programmi
On / Off
Rete
Tasto Start
La spia si illumina durante il funzionamento,
lampeggia quando si verifica un’ano malia, si
spegne alla fine del programma.
Indicatori
Aggiungere brillantante
Aggiungere sale rigenerante
Il sale deve essere aggiunto solo
immediatamente prima di avviare un ciclo di
lavaggio.
Ciclo di programma
Prelavaggio Lavaggio Asciugatura
Fine
programma
Funzioni supplementari
Tasto per “Mezzo carico - Multizone”
solo
Caricare
solo
può essere utilizzata con qualsiasi
programma.
Premere 1 volta = cestello superiore
(la spia si illumina)
Premere 2 volte = cestello inferiore
(la spia si illumina)
Premere 3 volte = Off
(mezzo carico disattivato).
Visualizzatore della durata del
lavaggio e indicazione di anomalie
Indica in ore il tempo che rimane all’avvio
del programma. Si spegne dopo l’inizi o del
programma. Verso la fine del programma, nel
ciclo di asciugatura viene visualizzato il
tempo restante in minuti.
“F...” Indicazioni per il servizio assistenza
Tasto di “Avviamento ritardato”
È possibile preselezionare l’avvio del
programma con 1 - 24 ore di ritardo. Ad
ogni pressione del tasto, l’indicatore delle
ore di ritardo avanza di una e dopo 24 la
numerazione riparte da 00. Premere quindi il
tasto Start. Il lavaggio si avvia dopo il
tempo impostato.
il cestello superiore
il cestello inferiore. Questa funzione
I
oppure
3)
Tabella programmi
Programmi Raccomandazioni per il caricamento A B Litri kWh Minuti
Sensor Normale
Sensor Intensivo
40-55°C
60-70°C
Prelavaggio freddo
Delicato 40°C
Rapid Plus 40°C
1)
Bio
1) Programma targhetta dei dati energetici in conformità alla
norma EN 50242;
2) Si veda “Uso dell’apparecchio”;
Whirlpool is a registered trademark of Whirlpool USA
Programma automatico consigliato per l’uso
quotidiano, per stoviglie senza residui di cibi
secchi o bruciati (non per EN 50242).
Programma automatico consigliato per
stoviglie molto sporche con residui di cibi
secchi o bruciati, p. es. pentole e padelle.
Stoviglie che dovranno essere lavate più tardi. - - 4,0 0,03 14
Sporco leggero, ad esempio bicchieri e tazze. X - 10,0 0,80 55
Sporco leggero senza residui secchi. X - 10,0 0,65 30
Sporco normale. X X 13,0 1,05 120
50°C
Detersivo
3) I dati possono variare in funzione, per esempio, di un carico
diverso, di una diversa temperatura - superiore o inferiore a
15°C - o durezza dell’acqua e di una diversa tensione di
alimentazione, ecc.
2)
X X 10,0-13,0 0,80-1,05 50-110
X X 13,0-20,0 1,10-2,00 90-140
Consumi
3)
5019 396 91175
(Con riserva di modifiche tecniche)
WH/I/K/I
Page 2
Per ulteriori indicazioni si rimanda ai singoli capitoli delle istruzioni per l’uso.
Accendere l’apparecchio
Come riempire il distributore
del detersivo
Come usare l’apparecchio
Accensione automatica mediante rotazione della manopola del selettore
programma (in caso di manopola abbassabile, farla prima fuoriuscire
mediante pressione).
Comparto grande A:
Ad ogni ciclo di lavaggio.
Comparto piccolo B:
Solo per programmi con prelavaggio.
AB
C
Controllare il
brillantante
Controllare il
sale rigenerante
Caricare i cestelli
Chiudere la porta, aprire
il rubinetto dell’acqua
Selezionare il programma
Selezionare le
funzioni supplementari
Premere il tasto START
Indicatore meccanico C.
Spia elettrica sul pannello comandi (se presente).
Solo se presente l’impianto di
dolcificazione.
Indicatore meccanico D. Indicatore
elettrico sul pannello comandi (se
presente).
Si vedano le istruzioni per il caricamento.
Impostare il programma desiderato.
La spia corrispondente si illumina.
Se necessita (se presente).
La spia corrispondente si illumina.
Il programma prescelto
viene quindi memorizzato
(anche in mancanza di
corrente).
“Cambiare programma”
Tenere premuto il tasto START per 2 sec.
fino a quando la spia Start si sarà spenta;
Selezionare di nuovo un programma e
premere ancora il tasto START.
Ciclo di
lavaggio
Spegnere l’apparecchio
Chiudere il rubinetto
dell’acqua, scaricare i cestelli
- Aprire la porta solo se necessario
(Attenzione: fuoriuscita di vapore).
- Se l’apparecchio si spegne prima del
tempo, quando lo si riavvia, il
programma riprende dal punto in cui si
era interrotto.
Solo dopo che si è spento il tasto START: portare la manopola in posizione
di uscita (in caso di manopola abbassabile, abbassarla mediante
pressione).
Avvertenza: quando si apre la porta fuoriesce del vapore!
Scaricare l’apparecchio, iniziando dal cestello inferiore.
WH/II/K/I
Page 3
Indicazioni per il caricamento della
lavastoviglie e dotazione cestelli
Cestello superiore:
Supporto multifunzione (A):
In base alla posizione, ad esempio
utensili lunghi, tazze e bicchieri.
Sono possibili tre posizioni.
Supporti stoviglie (B):
In base alla posizione, ad esempio
piatti, tazze e calici.
Supporto bicchieri girevole (C):
In base alla posizione, ad esempio
bicchieri piccoli o calici.
1)
2)
Mezzo carico:
Caricare solo il cestello superiore.
Sistemare il cestello per le posate
(D) nel cestello superiore.
Regolazione dell’altezza verticale
del cestello
• Regolazione inferiore: tirare le
due maniglie del cestello (E) verso
l’esterno e abbassare il cestello.
• Regolazione superiore: tirare
verso l’alto le due maniglie (E)
finché il cestello non si incastra
(Regolazione di fabbrica).
I lati del cestello devono essere pari.
(anche con il carico):
a seconda del modello dell’apparecchio
Cestello inferiore:
A seconda del modello
dell’apparecchio con supporti per
piatti ribaltabili o fissi (F).
Mezzo carico:
Caricare solo il cestello inferiore.
Maggiore potenza di lavaggio
soprattutto per piatti e pentole.
Cestello per le posate (G) o (H):
Alcuni modelli sono dotati di un
elemento a griglia (I) che può
essere inserito sul cestello per le
posate per tenerle separate.
Cestello per le posate (D) solo per
gli apparecchi con mezzo carico.
Gli oggetti con i quali ci si
potrebbe ferire devono essere
sistemati nel cestello per le posate
con i manici rivolti verso l'alto.
Non lavare nella macchina stoviglie non adatte al lavaggio in lavastoviglie, ad esempio oggetti di legno, alluminio,
utensili di plastica, stagno, stoviglie con decorazioni (non smaltate), posate d’argento.
Acquistabile presso il rivenditore:
1)
Supporto multifunzione (A) - N. Serie AMH 369.
2)
Supporto bicchieri girevole (C) - N. Serie WGH 1000.
WH/III/I
Page 4
Cosa fare, in caso di...
Qualora l’apparecchio presentasse delle a nomalie di funzionamento, si p rega di ver ificare i seguen ti punti prima di rivolgersi
al Servizio Assistenza (* si veda anche il capitolo corrispondente nelle istruzioni per l’uso).
Problema Causa Soluzione
L’apparecchio non
funziona
Se le stoviglie non sono
perfettamente asciutte
Se le stoviglie non sono
perfettamente pulite
Residui sabbiosi e
granulosi
Scolorimento delle parti
in plastica
Depositi sulle stoviglie
• asportabile • Striature su stoviglie/bicchieri. • Aumentare il dosaggio di brillantante *.
• non asportabile • Addolcimento dell’acqua insufficiente,
Bicchieri opachi/
non lucidi
Ruggine sulle posate
Identificazioni degli
errori dell’apparecchio
Se dopo aver effettuato i controlli sopra menzio nati l’ano malia perman e o si riprese nta, spe gnere l’appare cchio e chiu dere il
rubinetto dell’acqua, quindi contattare il Servizio Assistenza (vedere garanzia).
Prima di contattare il Servizio di Assistenza verificare di avere a disposizione i seguenti dati:
• Il tipo di anomalia.
• Tipo e modello dell’apparecchio.
• Codice di assistenza, ovvero il numero indicato sulla targhetta adesiva
dell’Assistenza Tecnica applicata all’interno della porta sulla destra.
• Alimentazione acqua assente. • Aprire il rubinetto dell’acqua.
• La macchina non carica acqua a
sufficienza.
• Manca la corrente. • Inserire la spina nella presa di corrente.
• Avvio del programma preselezionato. • Eventualmente impostare l’avvio del programma su “0”.
• Brillantante insufficiente. • Aumentare il dosaggio *.
• Acqua residua nelle cavità. • Caricare le stoviglie inclinate.
• Il getto d’acqua non raggiunge la
superficie delle stoviglie.
• Detersivo insufficiente. • Dosare il detersivo in base alle indicazioni della casa
• Impostazione di un programma
inadeguato.
• Bracci aspersori bloccati. • I bracci aspersori devono poter girare liberamente.
• Ugelli dei bracci aspersori bloccati. • Rimuovere le impurità che ostacolano l’afflusso
• Detersivo non adatto/troppo vecchio. • Utilizzare un detersivo di marca, di buona qualità.
• Filtri intasati. • Controllare regolarmente i filtri/eventualmente
• Filtri non inseriti correttamente. • Inserire correttamente e serrare il filtro *.
• Succo di pomodoro/carote,... • A seconda del materiale, se necessario utilizzare un
• Striature/rigature sui bicchieri. • Ridurre il dosaggio di brillantante *.
• Strato di sale sulle stoviglie/bicchieri. • Chiudere correttamente il coperchio del serbatoio del
macchie di calcare.
• Non lavabili in lavastoviglie. • Utilizzare bicchieri idonei.
• Non di acciaio inossidabile. • Utilizzare posate idonee.
• La spia START lampeggia. • Assicurarsi che il gruppo dei filtri non sia
• Indicatore F... (se presente). • Chiamare l’Assistenza tecnica.
• Pulire il filtro di entrata sul rubinetto dell’acqua.
• Verificare che il tubo di alimentazione non sia piegato.
• Premere il tasto START.
• Chiudere la porta.
• Controllare il fusibile di casa.
• Sistemare le stoviglie in modo che non si tocchino.
Disporre le stoviglie con le superfici concave capovolte.
produttrice.
• Selezionare un programma di lavaggio di maggiore
intensità.
d’acqua *.
pulirli *.
detersivo con un più alto potere sbiancante.
sale *.
• Cambiare l’impostazione del selettore della durezza
dell’acqua, se necessario aggiungere sale *.
intasato ed eventualmente pulirlo *.
Avviare nuovamente il programma. Tenere premuto il
tasto START per 2 secondi, fino a quando la spia
START si sarà spenta. Selezionare nuovamente il
programma e premere di nuovo il tasto START.
WH/IV/I
