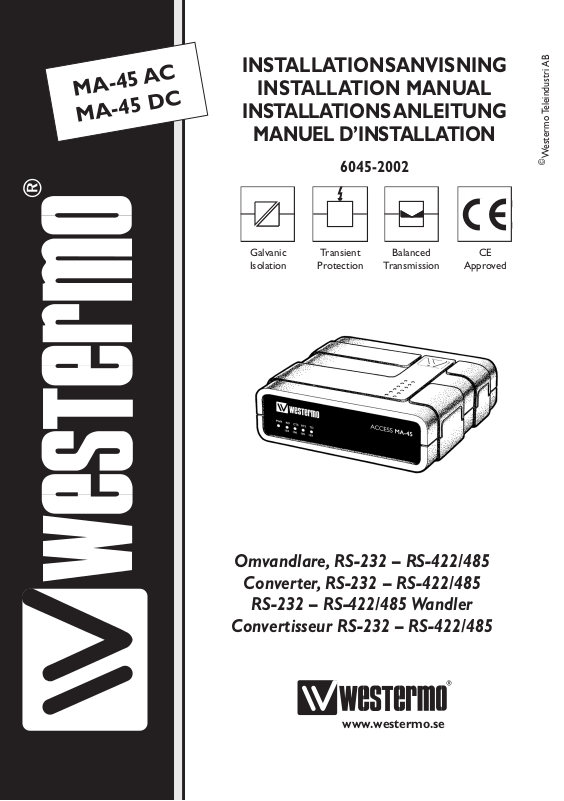

Westermo MA-45 User Manual [en, de, fr]

MA-45 AC

MA-45 DC

INSTALLATIONSANVISNING

INSTALLATION MANUAL 

INSTALLATIONS ANLEITUNG 

MANUEL D’INSTALLATION

Westermo Teleindustri AB

6045-2002

©

Galvanic 
Isolation

Transient 

Protection

Balanced 

Transmission

CE 

Approved

Omvandlare, RS-232 – RS-422/485

Converter, RS-232 – RS-422/485

RS-232 – RS-422/485 Wandler

Convertisseur RS-232 – RS-422/485

www.westermo.se

Declaration of Conformity

Westermo T eleindustri AB

Declaration of conformity

Org.nr/

Postadress/Postal address

Tel.

Telefax

Postgiro

Bankgiro Corp. identity number Registered office

S-640 40 Stora Sundby 016-428000 016-428001 52 72 79-4 5671-5550 556361-2604 Eskilstuna

Sweden Int+46 16428000 Int [phone]

The manufacturer

Westermo Teleindustri AB
SE-640 40 Stora Sundby, Sweden

Herewith declares that the product(s)

Type of product Model Art no
Table top converter RS232-RS422/485 MA-45 AC 3045-0001

is in conformity with the following EC directive(s).

No Short name

2004/108/EC Electromagnetic Compatibility (EMC)
2006/95/EC Low Voltage (LVD)

References of standards applied for this EC declaration of conformity.

No Title Issue
EN 55022 Information technology equipment - Emission 2006

+A1:2007

EN 61000-6-2 Electromagnetic compatibility – Immunity for industrial

environments

2005

EN 61000-6-3 Electromagnetic compatibility – Emission for residential

environments

2007

EN 60950-1 Information technology equipment – Safety – General

requirements

2006
+ A1:2006
+ A11:2009
+ A12:2011

The last two digits of the year in which the CE marking was affixed: 12

Pierre Öberg
Technical Manager
24th Feb 2012

Specifikationer MA-45

Överföring  Asynkront, full/halv duplex eller simplex
Gränssnitt 1  EIA RS-232-C/ITU-T V.24

25-polig D-sub hylsdon, DCE

Gränssnitt 2  EIA RS-422/RS-485/ ITU-T V.11
Överföringshastighet  Upp till 115,2 kbit/s
Lysdioder  Power, RD, CTS, RTS, TD
Isolation  Fullständig galvanisk isolation med optokopplare (data)

resp. transformator (matning)

Isolationsspänning  1 500 V
Överspänningsskydd  Nät: Genombrottsspänning 440 V

vid 230 V AC och 220 V vid 115 V AC 
Gränssnitt 2: Genombrottsspänning  
sändare och mottagare 7 V 
Avledningsförmåga 0,6 kW under 1ms

Strömförsörjning  Omkopplingsbart mellan 115/230 V +15/–10% 48–62 Hz
Säkring  AC: 100 mA snabb 5x20 mm

DC: 1,6 A snabb 5 x 20 mm

Effektförbrukning  AC: Max 22 mA vid 230 V, max 44 mA vid 115 V 

DC: Max 1,4 W

Temperaturområde  5–50°C, omgivningstemperatur
Fuktighetsområde  0–95% RH, utan kondensation
Mått  161x139x53 mm  BxDxH
Vikt  AC: 0,5 kg

DC: 0,25 kg

Montering  Bordsmodell

6045-2002

3

ON
OFF

S3

1 - 4

ON
OFF

S1 S2

1 - 8

12345

V.24/RS-232-C
CONNECTION

LINE

CONNECTION

Inställningar

MA-45 kan genom inställningar anpassas till ett flertal olika driftförhållanden.  
Samtliga omkopplare i MA-45 är åtkomliga när lådans lock avlägsnas.  
Detta sker lätt med hjälp av t.ex en skruvmejsel.

VARNING! ÖPPNA EJ ANSLUTEN ENHET

Val av hastighet

Hastighet Vändtid

ON 

S2     1 200 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     2 400 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     4 800 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     9 600 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   19 200 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   38 400 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   57 600 bit/s

 1 2  3 4 5 6  7 8

ON 

S2 115 200 bit/s

 1 2  3 4 5 6  7 8

Det är inte nödvändigt att ställa in hastighet och val av 
antal bitar när RTS-styrning används.

780 µs

410 µs

220 µs

130 µs

48 µs

34 µs

22 µs

11 µs

S1  Val av nätspänning 115/230V AC
S2   Val av hastighet

Val av 2- eller 4-tråd 
Val av antal databitar (se tabell nedan)

S3   Val av terminering och fail-safe  

(se nästa sida)

Val av antal bitar

ON 

S2  9

 1 2  3 4 5 6  7 8

ON 

S2 10

 1 2  3 4 5 6  7 8

ON 

S2 11

 1 2  3 4 5 6  7 8

ON 

S2 12

 1 2  3 4 5 6  7 8

4

44

6045-2002

2/4-tråds överföring

ON 

S2 2-tråd

 1 2  3 4 5 6  7 8

ON 

S2

 1 2  3 4 5 6  7 8

4-tråd

Data eller RTS-styrning

Terminering   

med fail-safe

ON 

S3 Terminerad (4-tråd)

 1 2  3 4

ON 

S3 Terminerad (2-tråd)

 1 2  3 4

ON 

S3 Ingen terminering

 1 2  3 4

S2 Datastyrning

S2 RTS-styrning

S2

Fabriksinställning

S2

S3

S2: 8 används ej

ON 

 1 2  3 4 5 6  7 8

ON 

 1 2  3 4 5 6  7 8

ON 

 1 2  3 4 5 6  7 8

ON 

 1 2  3 4 5 6  7 8

ON 

 1 2  3 4

Sändare 
alltid aktiv

Fail-safe funktionen gör att mottagaren alltid uppfattar 
signaltillståndet OFF då inkopplad sändare har tillstån­det tri-state (sändare ej aktiverad). Terminering skall 
kopplas in på mottagaren belägen längst bort från sän­daren.

Hjälptabell för inställning av databitar

7 bitar  l l l  l

8 bitar     l  l l l

Ingen paritet  l l  l  l

Paritet    l  l  l l

1 stoppbit  l  l l   l

2 stoppbitar   l   l l  l

Antal bitar  9  10  10  10  11  11  11  12

6045-2002

5

Anslutningar

Linjeanslutning

(5-polig skruvplint)

Riktning  Anslutning  ITU-T V.11
  nr.  Benämning

Mottagare  1  A’ (R+)
Mottagare  2  B’  (R–)
Sändare  3  A  (T+)
Sändare  4  B   (T–)
  5  Skärm

Definitionen R+/R–, T+/T– kan variera mellan olika  
tillverkare.

Terminalanslutning (DCE)

(RS-232-C/V.24, 25-Polig D-sub, hylsdon)

Riktning  Anslutning  ITU-T V.24  Signalnamn
      Benämning

I  2  103  TD/Transmitted data
  O  3  104  RD/Received Data
  I  4  105  RTS/Request To Send
  O  5  106  CTS/Clear To Send
  O  6  107  DSR/Data Set Ready
  –  7  102  SG/Signal Ground

I = Ingång i omvandlaren, O = Utgång från omvandlaren

6

6045-2002

Linjekoppling

Tvinnade trådpar

A’
B’
A
B

Sändare

Mottagare

MA-45

Mottagare

Sändare

Skärm

1)

1
2
3
4
5

3
4
5

A/A’
B/B’

Sändare/
Mottagare

A/A’

B/B’

MA-45

Sändare/

Mottagare

2-tråd4-tråd

Tvinnade trådpar

RS-422
utrustning

A
B
A’
B’

RS-485
utrustning

Skärm

1)

12345

V.24/RS-232-C
CONNECTION

LINE

CONNECTION

123

POWER

12-36VDC

1) Om skärmad kabel används, anslut skärmen endast i en ände för att undvika jordströmmar.

Överföringsavstånd (gränssnitt 2)

Använd partvinnad kabel. Max ledningslängd 1 200 m (gäller för kabel med area 0,3 mm² 
och kapacitans 42 pF/m)

Överföringsegenskaperna förbättras med sänkt kapacitans och ökad kabelarea.
I störningsrik miljö bör skärmad kabel användas.

MA-45 DC
Specifikationer

Inspänningsområde  12–36 V DC
Effektförbrukning  Max 2 W
Isolationsspänning  1 000 V
Säkring F1  1,6 A snabb 5x20 mm

I övrigt gäller MA-45 AC specifikationerna

Inställningar

Enligt MA-45 AC

Anslutning

Enligt MA-45 AC, förutom matning

Ansl. 

Benämning

nr.

1  + Spänning 
  2  – Spänning

 3

6045-2002

7

Tips

MA-45 arbetar med linjegränssnittet RS-422/485. RS-422/485 är gränssnitt konstruerade 
för multidroppapplikationer. Då man kopplar upp en RS-422 alt. RS-485 förbindelse skall 
man tänka på att installera ett bussnät, d.v.s det får inte vara förgreningar på kablaget.

För att få rätt kabelavslutning skall masteromvandlaren samt den sist anslutna enhetens 
mottagare termineras.

Nedan visas multidroppinstallation med terminering i RS-485 (2-tråds) och RS-422  
(4-tråds) kommunikation.

Linjesändaren på MA-45 är endast aktiv då data mottages på RS-232 sidan.
Om det uppkommer något problem vid inkoppling av MA-45 kan lysdiodsindikeringarna

vara till värdefull hjälp vid felsökning.

• PWR:  Indikerar att enheten är spänningssatt.    

• RD:   Indikerar mottagen data på linjesidan    

• CTS:  Indikerar samma som RTS.

• RTS:  Indikerar RTS signalen från inkopplad utrustning.

• TD:   Indikerar mottagen data på RS-232 sidan. 

OBS!   R+/R–, T+/T– definitationerna är ej standardiserade, det kan hjälpa  

att skifta A och B om enheten inte fungerar.

8

6045-2002

Specifications MA-45

Transmission  Asynchronous, full/half duplex or simplex
Interface 1  EIA RS-232-C/ITU-T V.24

25-position D-sub female, DCE

Interface 2  EIA RS-422/RS-485/ITU-T V.11
Data rate  Up to 115.2 kbit/s
Indicators  Power, RD, CTS, RTS, TD
Insulation  Galvanic insulation with opto-coupler (data transmission)

and transformer (supply)

Insulation voltage  1 500 V
Overvoltage protection  Mains: Breakdown voltage 440 V at 230 V AC

and 220 V at 115 V AC 
Interface 2: Breakdown voltage transmitter and  
receiver 7 V. Surge capacity 0.6 kW for 1ms

Power supply  Switchable 115/230 V +15/–10% 48–62 Hz
Fuse  AC: 100 mA fast 5x20 mm

DC: 1.6 A fast 5 x 20 mm

Power consumption  AC: Max 22 mA at 230 V, max 44 mA at 115 V 

DC: Max 1.4 W

Temperature range  5–50°C, ambient temperature
Humidity  0–95% RH, non-condensing
Dimensions  161x139x53 mm WxDxH
Weight  AC: 0.5 kg

DC: 0.25 kg

Mounting  Table top

6045-2002

9

ON
OFF

S3

1 - 4

ON
OFF

S1 S2

1 - 8

12345

V.24/RS-232-C
CONNECTION

LINE

CONNECTION

Switch settings

The MA-45 can through different switch settings be adapted to a variety of running  
conditions. To set the switches, open the plastic case with e.g. a screw-driver.

DANGER! DO NOT OPEN CONNECTED UNIT

Selection of data rate

Data  
Rate

ON 

S2     1 200 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     2 400 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     4 800 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     9 600 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   19 200 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   38 400 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   57 600 bit/s

 1 2  3 4 5 6  7 8

ON 

S2 115 200 bit/s

 1 2  3 4 5 6  7 8

It is not necessary to set the datarate or the number 
of bits when RTS-control is used.

Turning 

time

780 µs

410 µs

220 µs

130 µs

48 µs

34 µs

22 µs

11 µs

S1  Selection of power supply 115/230 V AC
S2   Selection of data rate

Selection of 2- or 4-wire transmission 
Selection of no. of data bits  
(see table below)

S3   Selection of termination and fail-safe 

(see next page)

Selections of bits

ON 

S2  9

 1 2  3 4 5 6  7 8

ON 

S2 10

 1 2  3 4 5 6  7 8

ON 

S2 11

 1 2  3 4 5 6  7 8

ON 

S2 12

 1 2  3 4 5 6  7 8

10

6045-2002

2/4-wire transmission

ON 

S2 2-wire

 1 2  3 4 5 6  7 8

ON 

S2

 1 2  3 4 5 6  7 8

4-wire

Data control by data 

flow or RTS-control

ON 

S2 Data control

 1 2  3 4 5 6  7 8

ON 

S2 RTS-control

 1 2  3 4 5 6  7 8

ON 

S2

 1 2  3 4 5 6  7 8

Transmitter 
always active

Factory settings

ON 

S2

 1 2  3 4 5 6  7 8

ON 

S3

 1 2  3 4

Terminering   

with fail-safe

ON 

S3 Terminated (4-wire)

 1 2  3 4

ON 

S3 Terminated (2-wire)

 1 2  3 4

ON 

S3 No termination

 1 2  3 4

The fail-safe function forces the signal state of the 
receiver to OFF when the connected transmitter is in 
tri-state (transmitter inactive). The receiver located 
furthest away shall be terminated.

Supervision table when selecting data bits

7 bits  l l l  l

8 bits     l  l l l

No parity  l l  l  l

Parity    l  l  l l

1 stop bit  l  l l   l

2 stop bits   l   l l  l

Number of bits  9  10  10  10  11  11  11  12

S2: 8 not used

6045-2002

11

Connections

Line connection

(5-Position screw-terminal)

Direction  Connection  ITU-T V.11
  no.  Description

Receiver  1  A’ (R+)
Receiver  2  B’ (R-)
Transmitter  3  A (T+)
Transmitter  4  B (T-)
  5  Shield

The definations R+/R–, T+/T– can be various between 
different manufactures.

Terminal connection (DCE)

(RS-232-C/V.24, 25-Position D-sub, female)

Direction  Connection  ITU-T V.24  Signal name
      Code

I  2  103  TD/Transmitted data
  O  3  104  RD/Received Data
  I  4  105  RTS/Request To Send
  O  5  106  CTS/Clear To Send
  O  6  107  DSR/Data Set Ready
  –  7  102  SG/Signal Ground

I = Input  O = Output on MA-45

12

6045-2002

Line connection

Twisted pairs

A’
B’
A
B

Transmitter

Receiver

MA-45

Receiver

Transmitter

Shield

1)

1
2
3
4
5

3
4
5

A/A’
B/B’

Transmitter/
Receiver

A/A’

B/B’

MA-45

Transmitter/

Receiver

2-wire4-wire

Twisted pairs

RS-422
equipment

A
B
A’
B’

RS-485
equipment

Shield

1)

12345

V.24/RS-232-C
CONNECTION

LINE

CONNECTION

123

POWER

12-36VDC

1) If shielded cable is used, connect the shield only at one end to avoid ground currents.

Transmission range (interface 2)

Use twisted pair cable. Max transmission range 1 200 metre.  
(cable specifications 0.3 mm² and capacitance 42 pF/m).

The transmission range will increase if a cable with lower capacitance and larger  
diameter is used.

Use shielded cable in heavy industrial environments.

MA-45 DC
Specifications

Power supply  12–36 V DC
Power consumption  Max 2 W
Insulation  1 000 V
Fuse F1  1.6 A fast 5x20 mm

All other specifications according to MA-45 AC

Switch settings

According to MA-45 AC

Connections

According to MA-45 AC, except power supply

Connection

no.

1  + Voltage 
  2  – Voltage

 3

6045-2002

Power 
supply

13

Hints

The MA-45 uses the RS-422/485 interface. RS-422/485 was designed for multidrop appli­cations. When a system is installed it should form a bus structure (see diagrams). Star 
shaped networks should never be created, there are other Westermo products designed 
to work in star net applications. To install correctly, an RS-422/485 network should be 
terminated at the correct points. The recommendation is to terminate the receiver on 
the master unit and the final bus slave unit. See diagrams for details of how this is done 
with RS-485 (2 wire) and RS-422 (4 wire).

The line transmitter used in the MA-45 is activated by data received on the RS-232 
interface, unlike conventional converters that rely on a control signal (e.g. RTS).

If any problems do occur on set up of the MA-45, the LED’s will be helpful.

• PWR:  The unit has power.

• RD:  Data received on the RS-422/485 interface.

• CTS:  Follows RTS

• RTS:  Status of RTS from the RS-232 interface

• TD:  Data received on RS-232 interface

N.B.   R+/R–, T+/T– definitations are not standard, it can help to shift A and B  

if the unit does not work.

14

6045-2002

Technische Daten MA-45

Übertragungsarten  Asynchron, Voll-/Halbduplex oder Simplex
Schnittstelle 1  EIA RS-232-C/ITU-T V.24

25 polige Sub-D-Buchse, Schraubklemme

Schnittstelle 2  EIA RS-422/RS-485/ITU-T V.11
Übertragungsraten  Bis zu 38,4 kbit/s
Leuchtdioden  Betrieb, RD, CTS, RTS, TD
Isolation  Galvanisch Isoliert mittels Optokoppler

(Datenübertragung) und Transformator 
(Spannungsversorgung)

Isolationsspannung  1 500 V
Überspannungsschutz  Netz: Durchbruchspannung 440 V bei 230 V

und 220 V bei 115 V AC  
Schnittstelle 2: Durchbruchspannung Sender  
und Empfänger 7 V. Stromstoßkapazität 0,6 kW / 1 ms

Spannungsversorgung  115/230 V +15/–10% 48–62 Hz
Sicherung  AC: 100 mA flink 5x20 mm

DC: 1,6 A flink 5 x 20 mm

Leistungsaufnahme  AC: Max 22 mA bei 230 V, max 44 mA bei 115 V 

DC: Max 1,4 W

Umgebungstemperatur  5–50°C
Luftfeuchtigkeit  0–95%, nicht kondensierend
Abmessungen  161x139x53 mm
Gewicht  AC: 0,5 kg

DC: 0,25 kg

Installation  Tischgehäuse

6045-2002

15

ON
OFF

S3

1 - 4

ON
OFF

S1 S2

1 - 8

12345

V.24/RS-232-C
CONNECTION

LINE

CONNECTION

DIP-Schalter Einstellung

Das MA-45 bietet verschiedene Einstellmöglichkeiten zur Abstimmung auf verschiedenste 
Betriebsverhälnisse. Um die DIP-Schalter einzustellen muß die Gehäuseabdeckung z.B. mit 
Hilfe eines Schraubendrehers abgenommen werden.

Achtung! Angeschlossene Geräte nicht öffnen

Übertragungsrate

Über- 

tragungs- 

rate

ON 

S2     1 200 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     2 400 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     4 800 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     9 600 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   19 200 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   38 400 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   57 600 bit/s

 1 2  3 4 5 6  7 8

ON 

S2 115 200 bit/s

 1 2  3 4 5 6  7 8

Die Datenrate und die Anzahl der Bits muß nicht 
gesetzt werden, wenn RTS-Steuerung benutzt wird.

Umschalt-

zeit

780 µs

410 µs

220 µs

130 µs

48 µs

34 µs

22 µs

11 µs

S1   Einstellung der Versorgungsspannung  

115/230 V AC

S2   Einstellung der Übertragungsgeschwindigkeit 

Einstellung 2- oder 4-Draht Betrieb 
Einstellung der Datenlänge  
(siehe Tabelle unten)

S3   Einstellung der Termination und fail-safe 

Funktion 1)

Anzahl der Datenbits

ON 

S2  9

 1 2  3 4 5 6  7 8

ON 

S2 10

 1 2  3 4 5 6  7 8

ON 

S2 11

 1 2  3 4 5 6  7 8

ON 

S2 12

 1 2  3 4 5 6  7 8

16

6045-2002

2/4 Draht Übertragung

ON 

S2 2-Draht

 1 2  3 4 5 6  7 8

ON 

S2

 1 2  3 4 5 6  7 8

4-Draht

Datensteuerung mittels 

Datenfluß oder RTS-Steuerung

ON 

S2 Daten Kontrolle

 1 2  3 4 5 6  7 8

ON 

S2 RTS Kontrolle

 1 2  3 4 5 6  7 8

ON 

S2

 1 2  3 4 5 6  7 8

Sender  
immer aktiv

Werkseinstellungen

ON 

S2

 1 2  3 4 5 6  7 8

ON 

S3

 1 2  3 4

Termination  

mit fail-safe

ON 

S3 4-Draht Termination

 1 2  3 4

ON 

S3 2-Draht Termination

 1 2  3 4

ON 

S3 keine Termination

 1 2  3 4

Die fail-safe Funktion zwingt den Empfänger in AUS­Zustand zu gehen, wenn der angeschlossene Sender 
im Tri-State Zustand ist (Sender nicht aktiv). 
Am weitest entfernten Empfänger sollte die 
Termination eingeschaltet werden.

Übersichtstabelle für Datenlänge

7 Bits  l l l  l

8 Bits     l  l l l

Keine Parität  l l  l  l

Parität    l  l  l l

1 Stop Bit  l  l l   l

2 Stop Bit   l   l l  l

Anzahl der Bits  9  10  10  10  11  11  11  12

S2: 8 nicht benutzt

6045-2002

17

Leitungsanschluß

(5-polige Schraubklemme)

Richtung  Nr.  ITU-T V.11
    Beschreibung

Empfänger  1  A’ (R+)
Empfänger  2  B’  (R–)
Sender  3  A  (T+)
Sender  4  B  (T–)
  5  Schirmung

Die Bezeichnungen R+/R–, T+/T– können abhängig 
vom Hersteller variieren.

Terminal connection (DCE)

(RS-232-C/V.24, 25-Position D-sub, female)

Richtung  Pin Nr.  ITU-T V.24  Beschreibung
      Bezeichnung

I  2  103  TD/Transmitted data
  O  3  104  RD/Received Data
  I  4  105  RTS/Request To Send
  O  5  106  CTS/Clear To Send
  O  6  107  DSR/Data Set Ready
  –  7  102  SG/Signal Ground

I = Eingang  O = Ausgang des MA-45

18

6045-2002

Leitungsanschluß

Twisted Pairs

A’
B’
A
B

Sender

Empfänger

MA-45

Empfänger

Sender

Schirm

1)

1
2
3
4
5

3
4
5

A/A’
B/B’

Sender/
Empfänger

A/A’

B/B’

MA-45

Sender/
Empfänger

2-Draht4-Draht

Twisted Pairs

RS-422
Gerät

A
B
A’
B’

RS-485
Gerät

Schirm

1)

12345

V.24/RS-232-C
CONNECTION

LINE

CONNECTION

123

POWER

12-36VDC

1) Bei Verwendung von abgeschirmten Kabeln den Schirm nur auf einer Seite anschließen um Erdströme zu
vermeiden

Übertragungsweiten:

Benutzen Sie paarverseilte Leitungen. Maximale Übertragungsweite 1 200 m.  
(bei Kabelspezifikationen von 0,3 mm² und 42 pF/m). Die Übertragungsweite nimmt  
bei kleinerer Kapazität und größerem Durchmesser zu. Benutzen Sie abgeschirmte  
Kabel in schlechter Umgebung.

MA-45 DC
Technische Daten

Spannungsversorgung  12–36 V DC
Leistungsaufnahme  Max 2 W
Isolationsspannung   1 000 V
Sicherung F1  1,6 A 5x20 mm flink

Alle anderen Merkmale siehe MA-45 AC

DIP-Schalter Einstellungen

Siehe MA-45 AC

Anschlüsse

Siehe MA-45 AC, außer Spannungsversorgung

Spannungs- 
versorgung

Anschluß Nr.

1  + Pol 
  2  – Pol

 3

6045-2002

19

Tips

Das MA-45 besitzt eine RS-422/485 Schnittstelle. Der Schnittstellenstandard RS-422/485 
wurde für Mehrpunktverbindungen entwickelt. Dieser Standard ist für Busnetze (siehe 
Beispiele) geeignet. Sternnetze sollten vermieden werden. Für eine korrekte Installation 
eines RS-422/485 sollte an den richtigen Punkten die Termination eingeschaltet werden. 
Es sollte am Empfänger des Masters und letzten Slave die Termination gesetzt sein. Siehe 
Beispiele für RS-485 (2-Draht) und RS-422 (4-Draht) Termination.

Der Leitungssender des MA-45 wird aktiviert sobald Daten an der RS-232 Schnittstelle 
empfangen werden, nicht wie normale Konverter die ein Kontrollsignal z.B. RTS  
benötigen.

Bei Problemen mit der Einstellung des MD-42 können die LED´s hilfreich sein

• PWR    Das Gerät hat Versorgungsspannung

• RD   Daten Empfang an der RS-422/485 Schnittstelle

• CTS  folgt RTS.

• RTS  zeigt den Status der RS-232 Schnittstelle an.

• TD  Daten Empfang an der RS-232 Schnittstelle

Hinweis:  Die Bezeichnungen R+/R-, T+/T– sind nicht Standard, es kann bei Problemen 

helfen, A und B zu tauschen.

20

6045-2002

Spécifications MA-45

Transmission  Asynchrone, full/half duplex ou simplex
Interface 1  EIA RS-232-C/ITU-T V.24

Connecteur sub-D 25 points femelle, DCE

Interface 2   EIA RS-422/RS-485/ITU-T V.11  

Bornier à vis 5 points

Vitesse  Jusqu'à 115,2 Kbit/sec
Indicateurs LED  Power, RD, CTS, RTS, TD
Isolation  Isolation galvanique avec opto-coupleur (transmission de

données) et transformateur (alimentation)

Tension d’isolement  1 500 Volts
Protection surtension  Secteur : Tension de claquage 440 V à 230 V AC

et 220 V à 115 V AC 
Interface 2 : Tension de claquage émetteur/récepteur 7 V.  
Surcharge instantanée 0,6 kW pour 1 ms

Alimentation  Configurable 115 V/230 V AC +15/–10% 48–62 Hz
Fusible  AC 100 mA rapide 5x20 mm

DC 1,6 A rapide 5x20 mm

Consommation  AC : Max 22 mA à 230 V AC, max 44 mA à 115 V 

DC : Max 1,4 W

Gamme température  5–50°C température ambiante
Humidité  0–95% RH non condensé
Dimensions  161x139x53 mm (LxHxP)
Poids  AC: 0,5 kg

DC: 0,25 kg

Fixation  Modèle autonome

6045-2002

21

ON
OFF

S3

1 - 4

ON
OFF

S1 S2

1 - 8

12345

V.24/RS-232-C
CONNECTION

LINE

CONNECTION

Configuration des micro-interrupteurs

Le MA-45 s’adapté à différentes conditions d’utilisation à l’aide de la configuration des 
micro-interrupteurs. Pour accéder à ces micro-interrupteurs, ouvrir le coffret à l’aide 
d’un tournevis placé à l’arrière entre le couvercle et le fond du boîtier. L’ouverture se fait 
par rotation du tournevis.

ATTENTION ! Ne pas ouvrir sous tension

Configuration du débit  

des données

Débit 

des  

données

ON 

S2     1 200 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     2 400 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     4 800 bit/s

 1 2  3 4 5 6  7 8

ON 

S2     9 600 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   19 200 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   38 400 bit/s

 1 2  3 4 5 6  7 8

ON 

S2   57 600 bit/s

 1 2  3 4 5 6  7 8

ON 

S2 115 200 bit/s

 1 2  3 4 5 6  7 8

Il n’est pas nécessaire de configurer le nombre de bits 
de données lorsque l’on utilise le contrôle RTS pour 
le retournement.

22

Temps de 

Retourne-

ment

780 µs

410 µs

220 µs

130 µs

48 µs

34 µs

22 µs

11 µs

S1   Configuration de la tension secteur  

115/230 V AC

S2   Configuration du débit des données 

Configuration du mode de transmission 2 ou 
4 fils 
Configuration du nombre de bits de données. 
(voir tableau ci-dessous)

S3   Configuration de la terminaison et du niveau 

de sécurité (Voir page suivante)

Sélection du nombre de bits

ON 

S2  9

 1 2  3 4 5 6  7 8

ON 

S2 10

 1 2  3 4 5 6  7 8

ON 

S2 11

 1 2  3 4 5 6  7 8

ON 

S2 12

 1 2  3 4 5 6  7 8

6045-2002

Transmission 2/4 Fils

ON 

S2 2 fils

 1 2  3 4 5 6  7 8

ON 

S2

 1 2  3 4 5 6  7 8

4 fils

Contrôle retournement

Terminaison avec niveau  

de sécurité

ON 

S3 Terminé (4 fils)

 1 2  3 4

ON 

S3 Terminé (2 fils)

 1 2  3 4

ON 

S3 Pas de terminaison

 1 2  3 4

S2 Flux de données

S2 Contrôle RTS

S2

Configuration Usine

S2

S3

S2 : 8 non utilisé

ON 

 1 2  3 4 5 6  7 8

ON 

 1 2  3 4 5 6  7 8

ON 

 1 2  3 4 5 6  7 8

ON 

 1 2  3 4 5 6  7 8

ON 

 1 2  3 4

Emetteur  
toujours actif

La fonction niveau de sécurité force l’état du signal 
récepteur sur OFF quand l’émetteur connecté est en 
mode 3 états. (émetteur inactif).  
Le récepteur le plus éloigné doit être équipé de la 
terminaison.

Table de contrôle pour sélection du nombre de bits

7 Bits

8 Bits

Pas de parité

Parité

1 bit de stop

2 bits de stop

l l l l

l l l l

l l l l

l l l l

l l l l

l l l l

Nombre de bits 9 10 10 10 11 11 11 12

6045-2002

23

Connexions

Connexion Ligne

(Bornier à vis 5 points)

Direction  N°  ITU-T V.11
    Description

Récepteur  1  A’ (R+)
Récepteur  2  B’ (R–)
Emetteur  3  A (T+)
Emetteur  4  B (T–)
  5  Blindage

Les définitions R+/R–, T+/T– peuvent changer suivant 
les constructeurs.

Connexion Terminal (DCE)

(RS-232-C/V.24/V.28, Connecteur sub-D 25 points femelle.)

Direction  point  ITU-T V.24  Description
    N°

I  2  103  TD/Donnée transmise
  O  3  104  RD/Donnée reçue
  I  4  105  RTS/Request To Send
  O  5  106  CTS/Clear To Send
  O  6  107  DSR/Data Set Ready
  –  7  102  SG Masse

I= Input (entrée) O= Output (sortie) sur le MA-45

24

6045-2002

Connexion Ligne

Paires Torsadées

A’
B’
A
B

Emetteur

Récepteur

MA-45

Récepteur

Emetteur

Blindage

1)

1
2
3
4
5

3
4
5

A/A’
B/B’

Emetteur/
Récepteur

A/A’

B/B’

MA-45

Emetteur/
Récepteur

2 fils4 fils

Paires Torsadées

Equipement
RS-422

A
B
A’
B’

Equipement
RS-485

Blindage

1)

12345

V.24/RS-232-C
CONNECTION

LINE

CONNECTION

123

POWER

12-36VDC

1) Si on utilise un câble blindé, connecter le blindage uniquement à une extrémité afin d’éviter les retours de

courant de terre.

Distance de transmission (interface 2)

La distance de transmission maximale est de 1 200 m avec un câble en paire torsadée. 
(Spécifications câble 0.3 mm² et capacité de 42 pF/m). 
La distance de transmission augmentera si on utilise un câble ayant une section plus 
importante et une capacité plus faible. 
Utiliser un câble blindé dans des environnements industriels intenses.

MA-45 DC
Caractéristiques

Alimentation  12–36 V DC
Consommation  2 W Max
Isolation  1 000 V
Fusible F1  1,6 A rapide 5x20 mm

Toutes les autres caractéristiques sont identiques à celles du MA-45 AC

Configuration des micro-interrupteurs

Identique à celles du MA-45 AC

Connexions

Identique à celles MA-45 AC excepté l’alimentation

Connexion 

N°

1  Tension – 
  2  Tension +

 3

6045-2002

Alimenta-

tion

25

Conseils Pratiques

Terminaison

Terminaison

Max 1200 mètres

0,3 mètre Max

0,3 mètre Max

32 connexions Max

32 connexions Max

Le MA-45 utilise une interface RS-422/485. Le standard RS422/485 a été conçu pour des 
applications multipoints.
Le réseau est installé sous la forme d’une structure bus (voir diagramme).
Les réseaux en forme d’étoile sont proscrits.
Il existe d’autres produits Westermo qui permettent de travailler avec un réseau en 
étoile.
Une installation correcte d’un réseau RS-422/485 doit toujours être équipée d’une termi­naison sur les points correspondants.
Il est indispensable d’équiper de terminaisons le récepteur de l’unité maître ainsi que le 
dernier esclave qui termine le bus.
Le diagramme ci-contre vous montre comment est réalisée une connexion RS-485 (2fils) 
et RS-422 (4 fils)

La fonction émission utilisée dans le MA-45 peut être activée soit par détection du  flux 
de données reçu sur le port RS-232, soit par le contrôle RTS en modifiant le micro-inter­rupteur correspondant ( voir page 3 contrôle retournement).
Si un problème survient pendant la configuration du MA-45, les LED de statut peuvent 
vous aider.

• PWR:  L’unité est alimentée.

• RD:  Réception de données sur l’interface RS-422/485.

• CTS:  Suit le signal RTS.

• RTS:  Statut du signal RTS provenant de l’interface RS-232.

• TD:  Réception de données sur l’interface RS-232/V.24.

Nota :   Les définitions R+/R–,T+/T– ne sont pas standard. On peut résoudre dans  

certains cas des problèmes de connexion en inversant les fils A et B si les  
équipements ne fonctionnent pas.

26

6045-2002

V.11/RS-422
RS-485V.24/RS-232

3

4

A

B

TD LEDTD LED

2

TD

CTS
LED

S3:4

F1

0V

+5V

1
2

A’

B’

5

0V

RTS

CTS

RD

RD

LED

4

5

3

B

B

0V

SG

S2:6

Shield

DSR

6

+5V

7

S3:2

S3:1

S3:3

Power
supply

Insulated power supply

0V

+5V

B

+5V

Bus termination

0V

B

B

+5V

Bus termination

0V

B

B

A

A

A

RTS LED

MCU

230/
115V

Switch

S1

Block diagram

Westermo • SE-640 40 Stora Sundby, Sweden

Tel [phone]  Fax [phone] 

E-mail: [e-mail] 

www.westermo.com

Sales Units

Sweden

Westermo Data Communications 
Svalgången 1, Vallbyinstitutet, 724 81 Västerås 
Tel:  [phone] • Fax:  [phone] 
[e-mail] • www.westermo.se

United Kingdom

Westermo Data Communications 
Talisman Business Centre 
Duncan Road, Park Gate, Southampton. SO31 7GA 
Tel:  [phone] • Fax:  [phone] 
[e-mail] • www.westermo.co.uk

Germany

Westermo Data Communications  
Goethe Strasse 67 
DE-68753 Waghäusel 
Tel:  [phone] • Fax:  [phone] 
[e-mail] • www.westermo.de

Austria

Westermo Data Communications  
Tel:  [phone] • Fax:  [phone] 
[e-mail] • www.westermo.at

France

Westermo Data Communications 
Bat. A, 9 Chemin de Chilly 
FR-91160 Champlan 
Tel:  [phone] • Fax:  [phone] 
[e-mail] • www.westermo.fr

Singapore

Westermo Data Communications 
2 Soon Wing Road #08-05,  
Soon Wing Industrial Building 
Singapore 347893 
Tel:  [phone] • Fax:  [phone] 
[e-mail] • www.westermo.com.sg

North America

Westermo Data Communications  
939 N. Plum Grove Road, Suite F,  
IL 60173 Schaumburg, USA 
Tel: [phone] • Fax: [phone] 
[e-mail] • www.westermo.com

Taiwan

Westermo Data Communications 
F2, No. 188, Pao-Chiao Rd. Shing-Tien City,  
Taipei 23145 
Tel:  [phone] 
[e-mail] • www.cn.westermo.com

China

Westermo Data Communications 
2F Building B 
No.1618 Yishan Road 
Shanghai 201103 
Tel:  [phone] • Fax:  [phone] 
[e-mail] • www.cn.westermo.com

Westermo Teleindustri AB have distributors in several countries, contact us for further information.

REV.E  6045-2002    2012-11  Westermo Teleindustri AB, Sweden – A Beijer Electronics Group Company
