Weller WP 60 (K) User guide

Page 1

Pyropen WP 60 (K)

Betriebsanleitung - Mode d’emploi - Gebruiksaanwijzing Istruzioni per l'uso - Operating Instruction - Bruksanvisning Instrucciones para el Manejo

Page 2

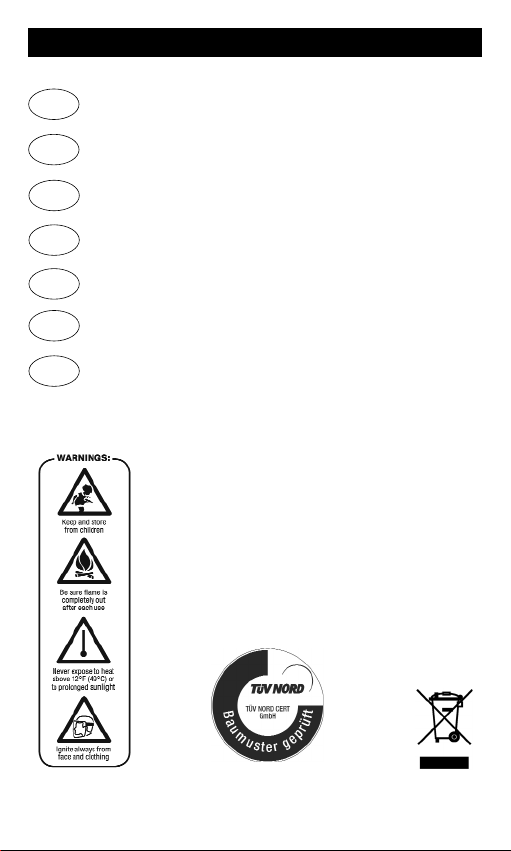

Betriebsanleitung 1 - 4

Mode d’emploi

5 - 8

Gebruiksaanwijzing

Istruzioni per l'uso

Operating Instruction

Bruksanvisning

Instrucciones para el Manejo

9 - 12

13 - 16

17 - 20

21 - 25

26 - 29

Page 3

Wichtige Sicherheitshinweise

Vor Inbetriebnahme des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch. Bei Nichtein-haltung der Sicherheitshinweise droht Gefahr für Leib und Leben. Für andere, von der Betriebsanleitung abweichende Verwendung, sowie bei eigenmächtiger Veränderung, wird von Seiten des Herstellers keine Haftung übernommen.

1. Benutzen Sie kein Gerät, welches nicht ordnungsgemäß arbeitet, oder ein Leck (Gasgeruch) erkennbar ist.

2. Suchen Sie ein Leck nie mit einer Flamme sondern mit Seifenlauge.

3. Wenn Beschädigungen festgestellt wurden, darf das Gerät nicht benutzt werden und der Tank nicht nachgefüllt werden.

4. Befüllen und lagern Sie das Gerät nicht in der Nähe von offenen Flammen, Heizkörpern, Öfen oder brennbaren Stoffen.

5. Benutzen Sie nur nichtaromatisches Butangas gemäß.

6. Düse ist unmittelbar nach Verlöschen der Flamme heiß! Düse nicht berühren!

7. Vergessen Sie nicht, das Gerät nach Gebrauch auszuschalten.

8. Vor Aufsetzen der Schutzkappe lassen Sie das Gerät abkühlen.

9. Benutzen Sie bitte keine Ablagen, die für Lötkolben bestimmt sind. Dies kann das Verbrennen des Werkzeugkörpers nach sich ziehen.

10.Gerät nur an gut belüfteten Orten und fern von Zündquellen oder entzündlichen Gegenständen betreiben.

11.FÜR KINDER UNERREICHBAR AUFBEWAHREN.

12.Vermeiden Sie das Fallenlassen des Geräts sowie harte Schläge.

13.Lagern Sie das Gerät nicht unter direkter Sonneneinwirkung oder an Stellen, an denen die Umgebungstemperatur 50°C bzw. 122°F überschreitet. Dies führt zu Brand / Explosion durch Gasdruckanstieg.

14.Bewahren Sie das Gerät nicht in der Nähe der Windschutzscheibe in einem LKW oder PKW auf.

15.Halten Sie die Hände und brennbare Stoffe von der Auslassöffnung fern und verschließen Sie das Gehäuse, um Verbrennungen oder Brand zu vermeiden. Beim Zünden von Gesicht und Kleidung fernhalten.

16.Tauchen Sie das Gerät nicht ins Wasser.

17.Unternehmen Sie keine Versuche, das Gerät auf zu bohren, zu öffnen bzw. auseinander zu bauen. Nur für bestimmungsgemäße Zwecke benutzen, nicht modifizieren oder manipulieren.

18.Reinigen Sie den Lötkolben mit keinen Reinigungsmitteln auf Alkoholbasis.

19.Reparaturen dürfen nur von autorisiertem Fachpersonal oder Hersteller durchgeführt werden.

20.Achten Sie bei Mitnahme von Lötwerkzeugen in Flugzeugen, auf die geltenden Transportbestimmungen der Fluggesellschaft.

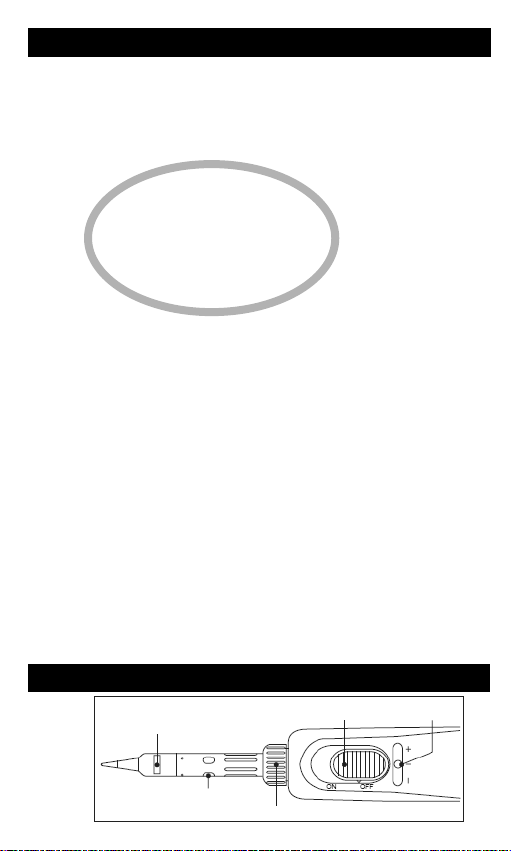

Benutzung des Lötkolbens und des Heissgasaufsatzes

Gassteuerungshebel

Auflassöffnung

Gasöffnungshebel

Zündloch

Rändelmutter

Page 4

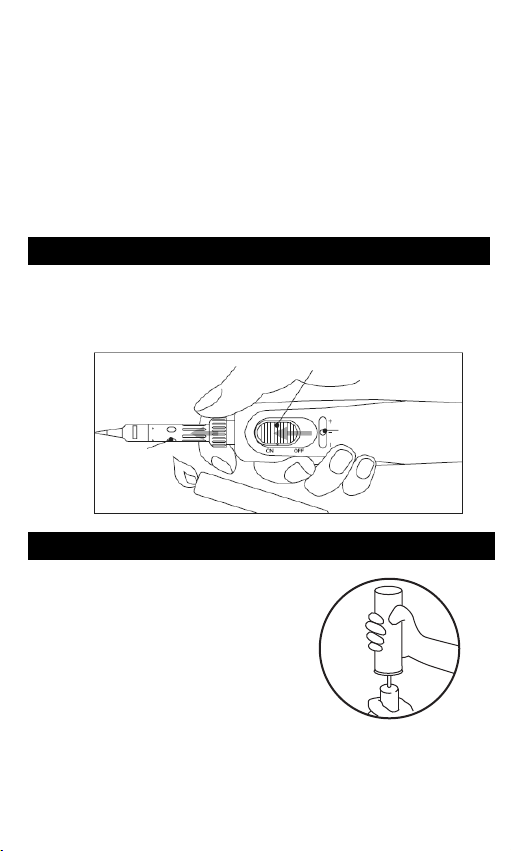

Zündanleitung

1. Stellen Sie den Gassteuerungshebel in die Mitte und schieben Sie den Gasöffnungsschalter

nach oben.

2. Schieben Sie die Rändelmutter hoch, um die Zündlöcher zu öffnen.

3. Zünden Sie das Gerät an, in dem Sie die Luftansaugöffnung offen halten. Halten Sie die

Rändelschraube in dieser Stellung, bis der Katalysator zu glühen beginnt.

4.Die Temperatur des Lötkolbens kann eingestellt werden; dazu schieben Sie den

Gassteuerungshebel nach links bzw. rechts.

Aus der im Aufsatz befindlichen Auslassöffnung strömt heiße Luft heraus. Halten Sie brennbare Stoffe und Ihre Hände von der Öffnung fern, um Brand und Verbrennungen zu verhüten. Die Temperatur des Heißschmelzaufsatzes kann eingestellt werden; dazu schieben Sie den Gassteuerungshebel nach links bzw. rechts.

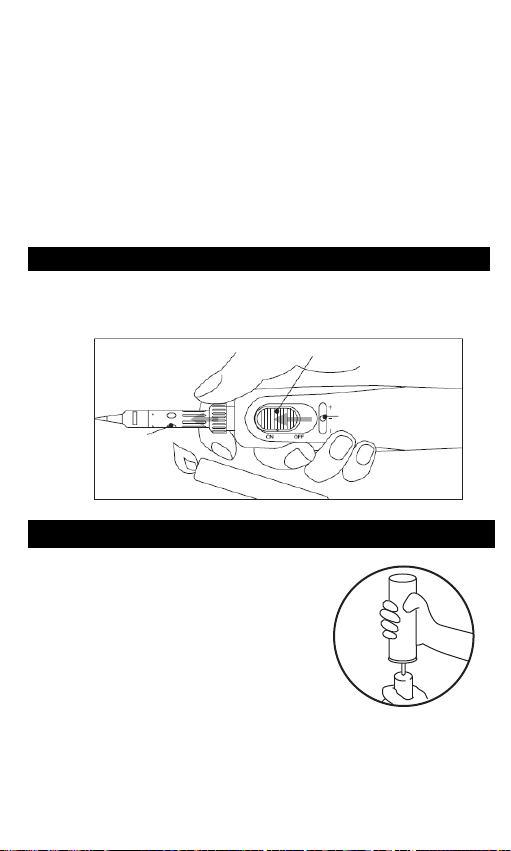

Benutzung des Heissgasaufsatzes

Lösen und entfernen Sie den Aufsatz, indem Sie die Rändelmutter nach rechts drehen, und bringen Sie einen Heißgasaufsatz an. Die Zündung erfolgt auf die gleiche Weise wie beim Lötkolben. Zünden Sie das Gerät am Zündloch und nicht am Ende des Heißgasaufsatzes an.

Gasöffnungshebel

Gassteuerungshebel

Zündloch

Gas-Füllung (T005 16 160 99)

Verwenden Sie nur hochqualitatives Butangas.

1. Prüfen Sie das Kraftstoffsichtfenster.

2. Vor dem Einfüllen von Gas vergewissern

Sie sich, dass der Schalter unten steht.

3. Halten Sie das Gerät mit dem Einfülllstützen

nach oben.

4. Führen Sie den Stützen des Butangasbehälters

in den Einfüllstutzen des Gerätes ein und drücken Sie ihn nach unten. Das Gas wird überlaufen, wenn der Tank voll ist.

Page 5

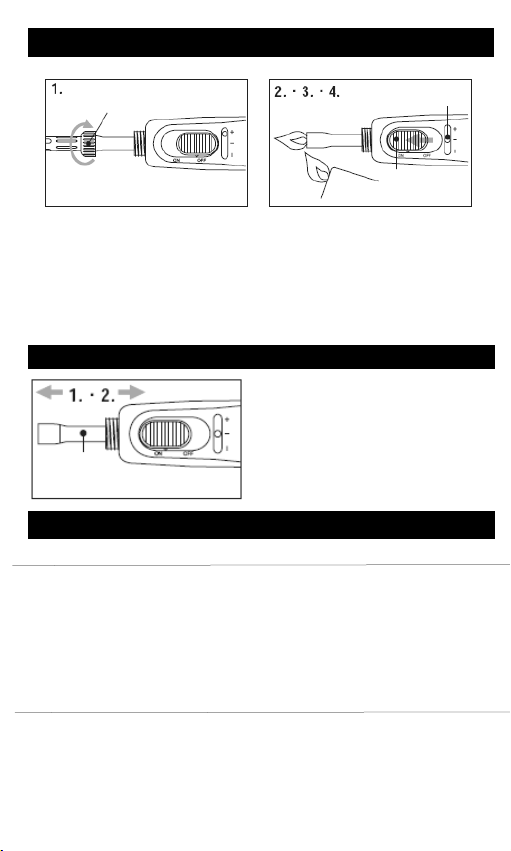

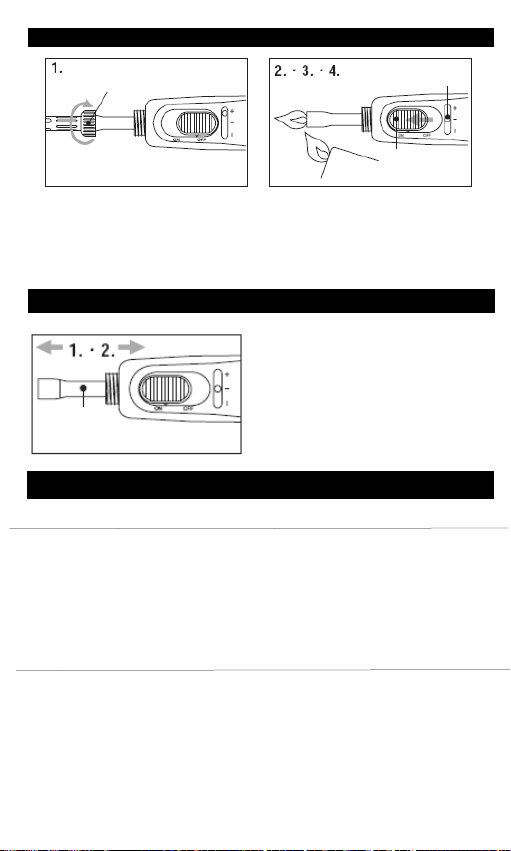

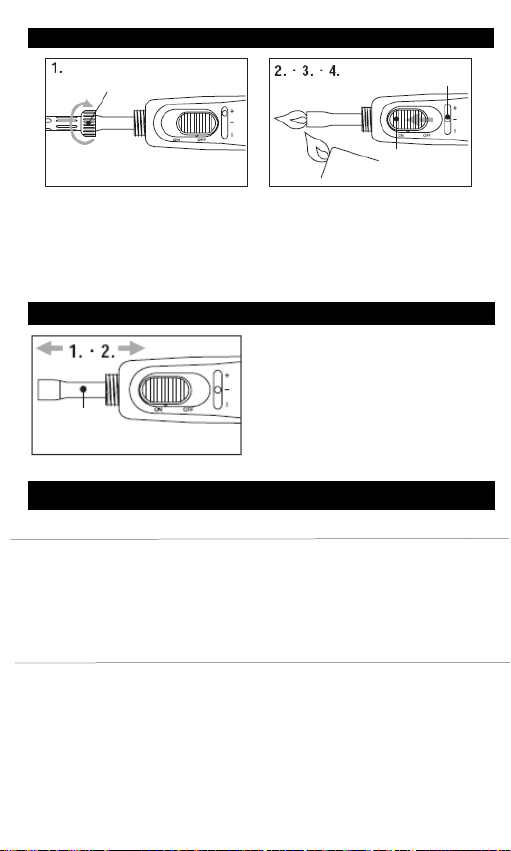

Benutzung als Brenner

Rändelmutter

1. Lösen und entfernen Sie den Aufsatz, indem Sie die Rändelmutter nach rechts drehen

(s. Abb. oben).

2. Vergewissern Sie sich, dass der Gassteuerungshebel in der Mitte steht.

3. Schieben Sie den Gasöffnungsschalter nach oben.

4. Zünden Sie das Gerät (wie oben gezeigt) mit einem Feuerzeug an.

5. Stellen Sie die Flammenhöhe ein, indem Sie den Gassteuerungshebel zwischen der linken

und rechten Stellung verschieben.

Gassteuerungshebel

Gasöffnungshebel

Einspritzeinheit ersetzen

Ersetzen Sie die Einspritzeinheit, wenn das Gas nicht mehr fließt. Schieben Sie die Einspritzeinheit nach oben, dadurch wird Sie abgelöst. Setzen Sie eine neue

Einspritzeinheit

Einspritzeinheit ein und schieben Sie diese nach unten, bis sie fest sitzt.

Funktionsfehlersuche

Problem: Problemursache: Gegenmaßnahmen:

Gerät zündet nicht 1. Gasbehälter leer. 1. Füllen Sie Butangas

ein.

2. Einspritzeinheit 2. Ersetzeb Sie die gebrochen, verstopft Einspritzeinheit. oder abgenutzt

3. Gasdruck zu hoch 3. Schieben Sie den oder zu niedrig. Steuerungshebel von links nach rechts.

Aufsatz heizt nicht. 1. Katalysator verbraucht. 1. Setzen Sie einen

neuen Aufsatz ein.

2. Unzureichender Gasdruck. 2. Füllen Sie Butangas ein.

Wenn das Gerät nicht ordnungsgemäß funktioniert, bringen Sie es zum nächsten autorisierten Weller Kundenservice: www.weller-tools.com.

Page 6

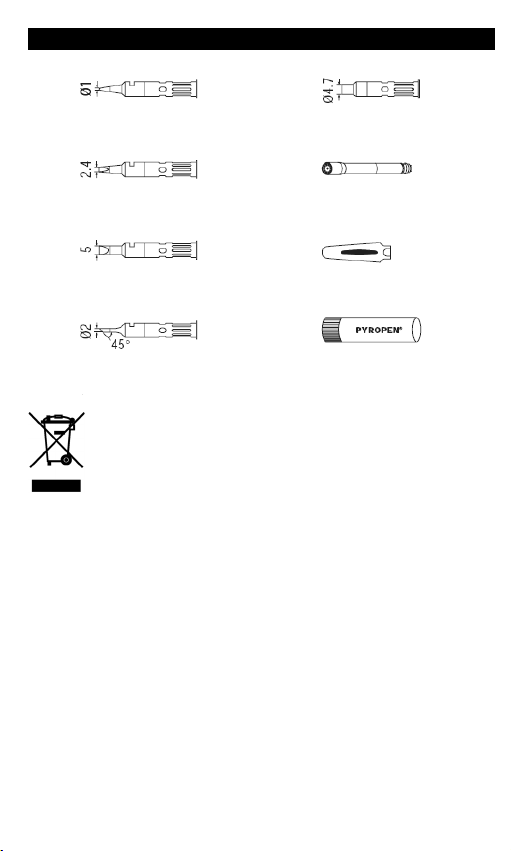

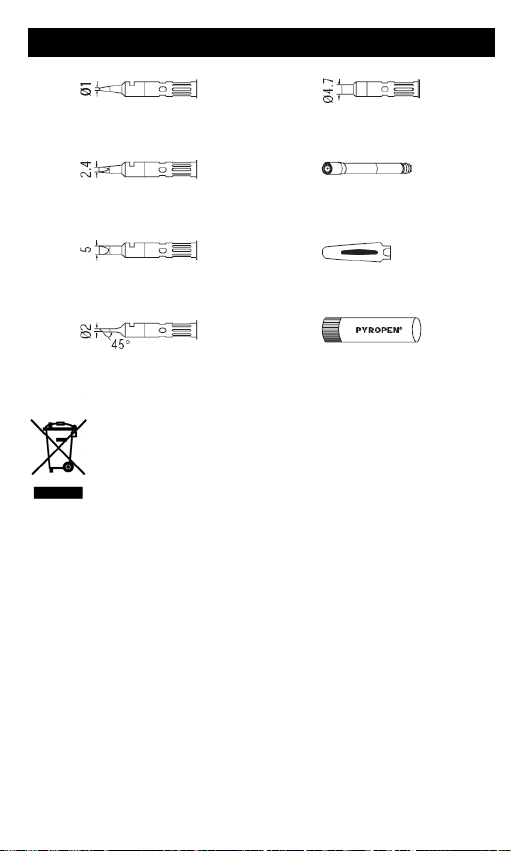

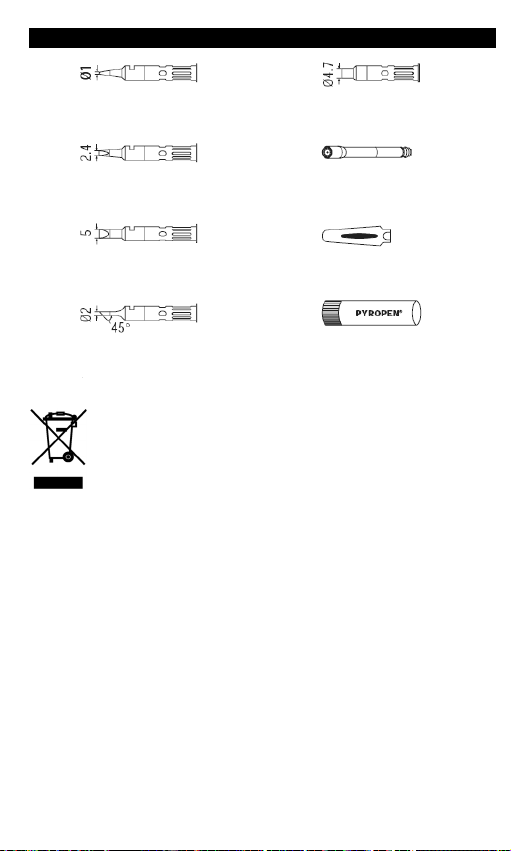

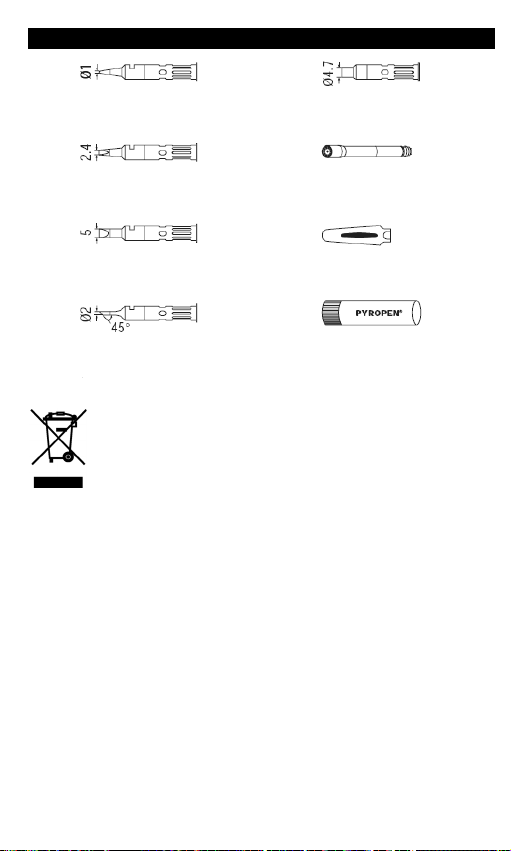

Zubehör

Lötspitze rund Ø 1,0 mm T0051844399

Lötspitze flach 2,4 mm T0051844499

Lötspitze flach 5,0 mm T0051644699

Lötspitze abgeschrägt Ø 2,0 mm, 45° T0051644599

Heißschmelzaufsatz Ø 4,7 mm T0051644799

Einspritzeinheit

Schutzkappe

Butangas Nachfüllflasche T0051616099

Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes.

Technische Änderungen vorbehalten! Die aktualisierten Betriebsanleitungen finden Sie unter www.weller-tools.com.

Page 7

Remarques importantes concernant la sécurité

Avant la mise en service du fer à souder, veuillez lire attentivement ce mode d’emploi ainsi que les recommandations de sécurité ci-jointes. Le non-respect des consignes de sécurité peut présenter un danger mortel. Le fabricant décline toute responsabilité en cas d’utilisation non conforme à ce mode d’emploi, ou en cas de modifications de la part du client, non autorisées explicitement.

1. N'utiliser aucun appareil présentant une fuite (odeur de gaz) ou un dommage ou qui ne

fonctionne pas correctement.

2. Ne jamais rechercher une fuite avec une flamme mais avec de la lessive.

3. Ne pas faire le plein de gaz ou bien stocker le gaz à proximité d’une flamme nue, d’un

radiateur, d’un fourneau ou de matériaux combustibles.

4. Utiliser uniquement du gaz butane non aromatique ainsi qu’il est recommandé par le

fabricant.

5. S’assurer que l’interrupteur est bien positionné vers le bas après usage.

6. Utiliser uniquement à l’air libre ou dans un endroit bien ventilé.

7. Utiliser l'appareil uniquement dans des endroits bien ventilés et à l'écart de toute source

d'étincelle ou d'objet inflammable.

8. Tenir les mains et toutes matières inflammables hors de portée de l’ouverture d’échappe-

ment et du logement de l’embout, afin d’éviter tout risque de brûlures ou d’incendie.

9. Ne pas utiliser de support destiné à un fer électrique. Ceci risquerait de brûler le corps de

l’outil.

10. Ne pas stocker sous la lumière directe du soleil ou dans un endroit où la température pourrait dépasser 40°C ou 140°F. Cela risquerait de provoquer un incendie ou une explosion si la pression de gaz augmentait.

11. Ne pas stocker près du pare-brise, dans le coffre de la voiture.

12. Tenir hors de portée des enfants.

13. Ne pas utiliser de support destiné à un fer électrique. Ceci risquerait de brûler le corps de l’outil.

14. Ne pas plonger dans l’eau.

15. Ne pas essayer de le démonter, de l’utiliser à un usage pour lequel il n’est pas destiné, d’y apporter des modifications ni de l’ouvrir.

16. Ne pas percer ou ouvrir l'appareil.

17. Ne pas nettoyer le fer a souder avec un nettoyant à base d’alcool.

18. Les réparations doivent être effectuées uniquement parun professionnel agréé.

19. Respectez les consignes de transport applicables de la compagnie aérienne en cas de transport d'outils de soudage dans l'avion.

20. Les réparations ne peuvent être effectuées que par du personnel autorisé ou par le fabricant.

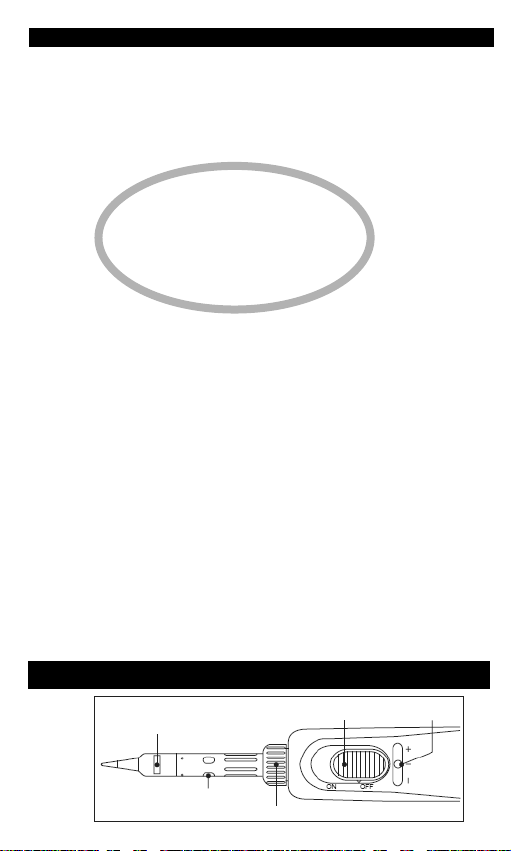

Mode d’emploi du fer à souder et du jet d’air chaud

Ouverture d’échappement

Levier d’ouverture du gaz

Levier de contrôle du gaz

Orifice d’allumage

Bague moletée

Page 8

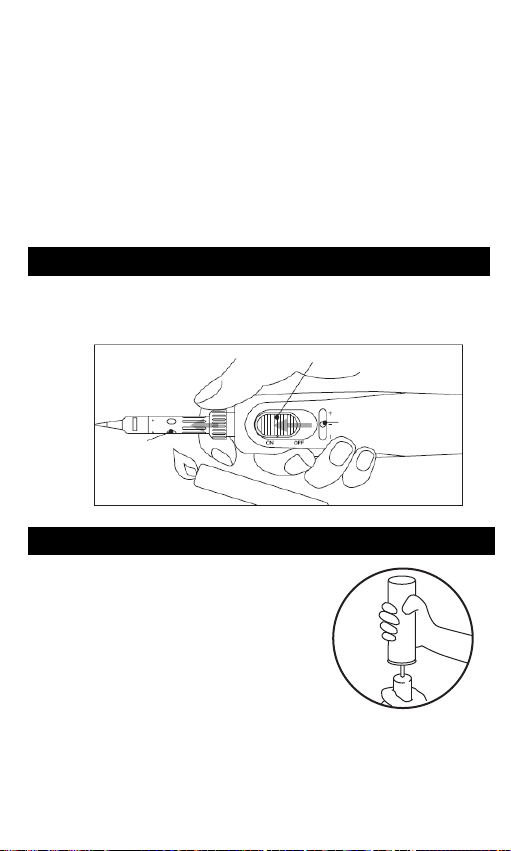

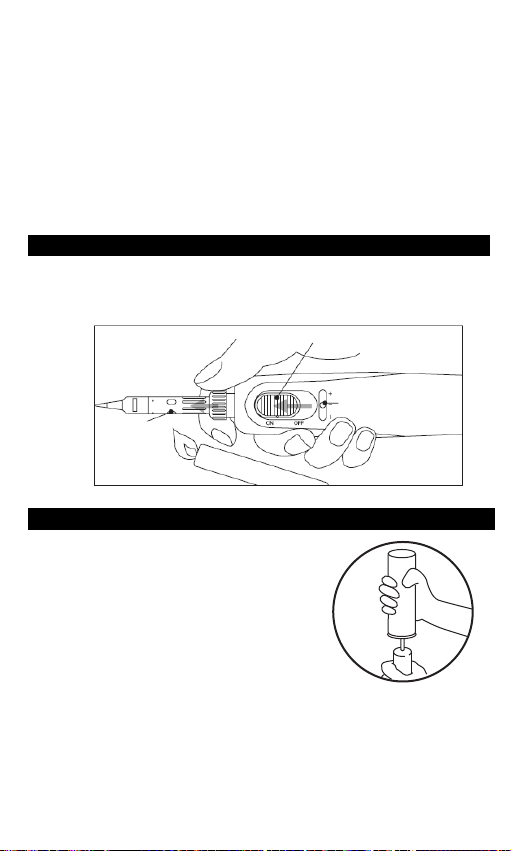

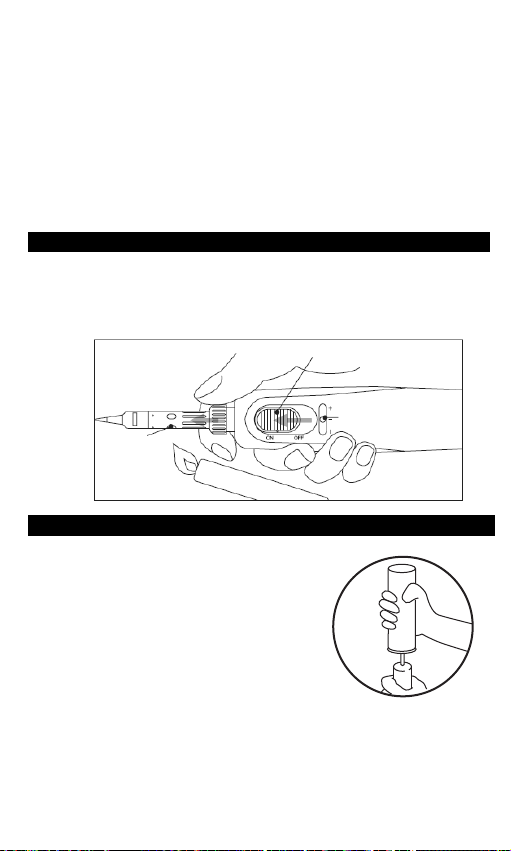

Instructions d’allumage

1. Placer le levier de contrôle du gaz en position médiane et pousser l’interrupteur

d’ouverture du gaz.

2. Ramener la bague moletée vers l’arrière pour ouvrir les orifices d’allumage.

3. Allumer en maintenant l’orifice de prise d’air ouvert comme indiqué sur l’illustration

ci-dessous. Maintenir la bague moletée jusqu’à ce que le catalyseur devienne incandescent.

4. La température de l’embout de soudage peut être réglée en déplaçant le levier de contrôle

de gaz vers la gauche ou vers la droite.

L’air chaud sort de l’ouverture d’échappement par l’embout. Assurez-vous que toutes matières combustibles, ainsi que les mains, soient hors de portée de l’ouverture pour éviter tous risques d’incendie ou de brûlure. La température du jet d’air chaud peut être réglée en déplaçant le levier de contrôle du gaz vers la gauche ou vers la droite. Défaire et enlever l’embout en tournant la bague moletée vers la droite, et installer un embout pour jet d’air chaud. L’allumage est le même que pour l’embout de soudage. Allumer au niveau de l’orifice d’allumage, et non pas à l’extrémité de l’embout pour jet d’air chaud.

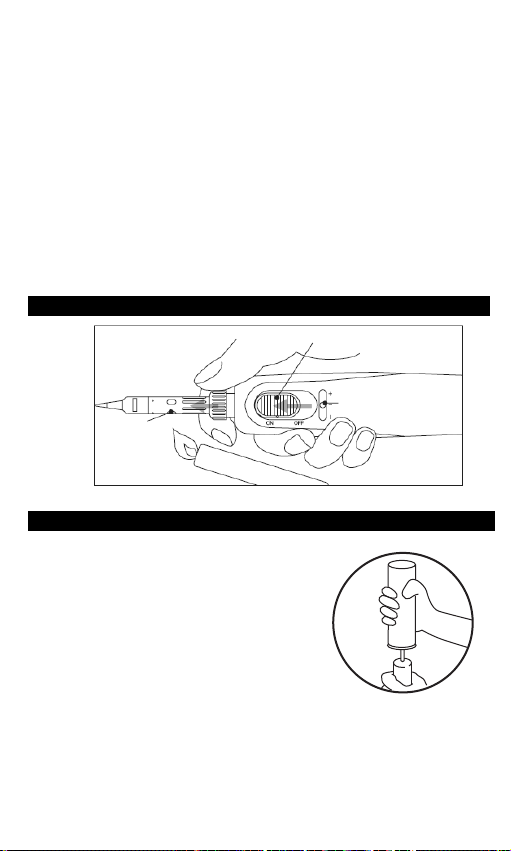

Utilisation de l’embout pour jet d’air chaud

Levier d’ouverture du gaz

Levier de contrôle du gaz

Orifice d’allumage

Comment rempli de gaz butane (T005 16 160 99)

Utiliser uniquement du gaz butane de très bonne qualité.

1. Contrôler le voyant de niveau du combustible.

2. Avant de procéder au remplissage, s’assurer

que l’interrupteur est abaissé.

3. Tenir l’outil avec le bec de remplissage vers le

haut.

4. Introduire le bec du réservoir de gaz butane

dans le bec de remplissage et appuyer. Le trop-plein de gaz s’écoulera une fois le réservoir rempli.

Page 9

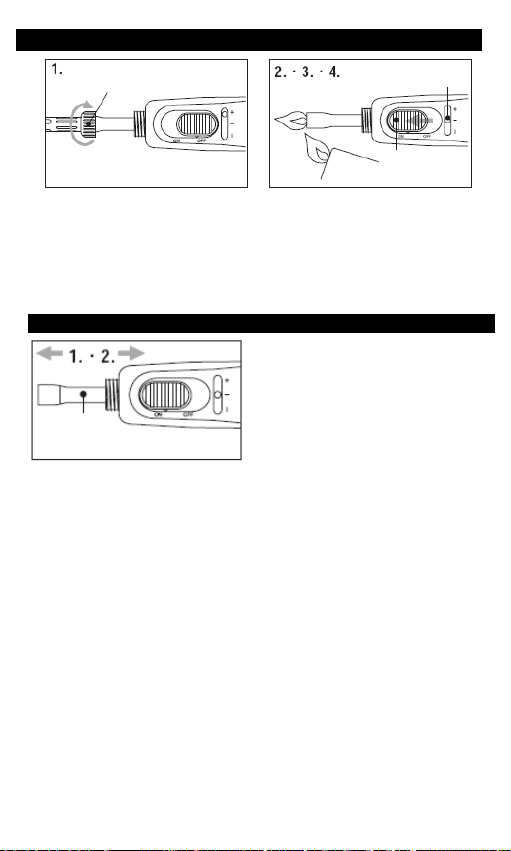

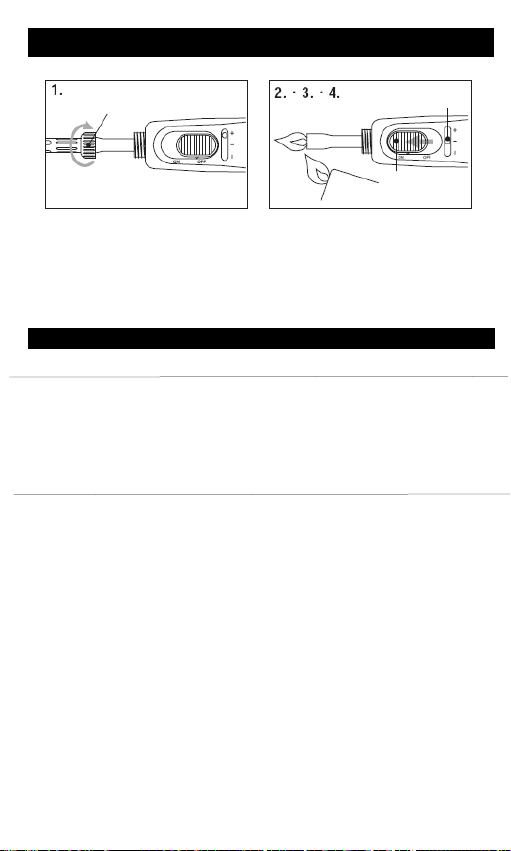

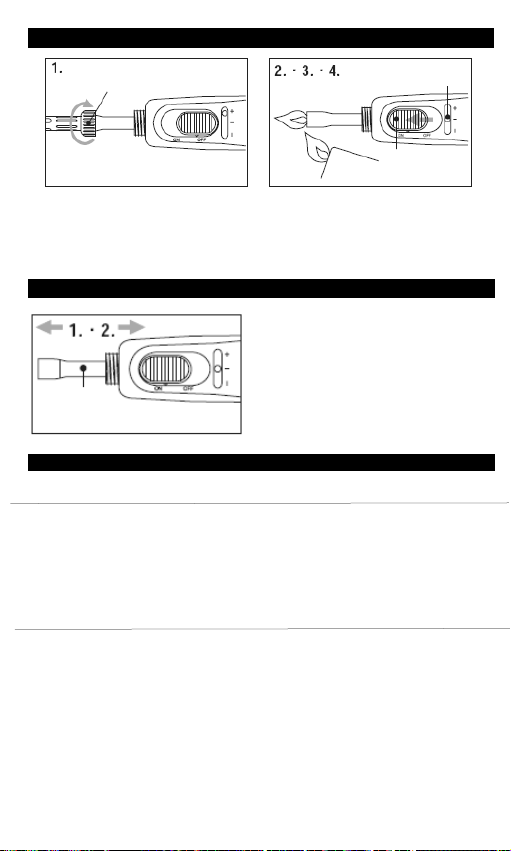

Impiego come fiaccola

Dado zigrinato

1. Sbloccare e rimuovere la punta girando il dado zigrinato versodestra come mostrato in

precedenza.

2. Assicurarsi che la leva di controllo del gas sia posizionata al centro.

3. Inserire l’interruttore di apertura del gas.

4. Accendere come mostrato in precedenza.

5. Regolare l’altezza della fiamma muovendo la leva di controllo delgas da sinistra verso

destra.

Leva di controllodel gas

Leva di aperturadel gas

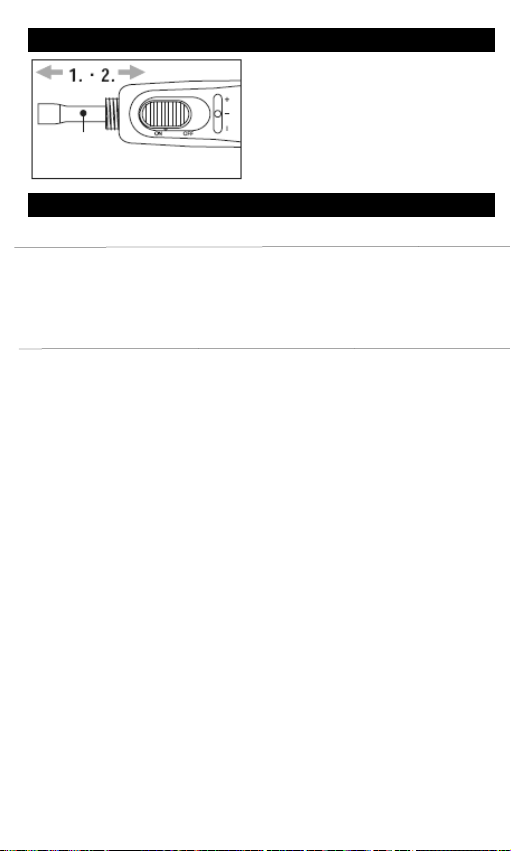

Come sostituire l’eiettore

Sostituire l’eiettore quando il gas nonscorre. Tirare l’eiettore verso l’alto, poi l’unitàsi stacca.Inserire il nuovo eiettore e poi premerel’unità verso il basso

Eiettore

finché non è fis-sata.

Page 10

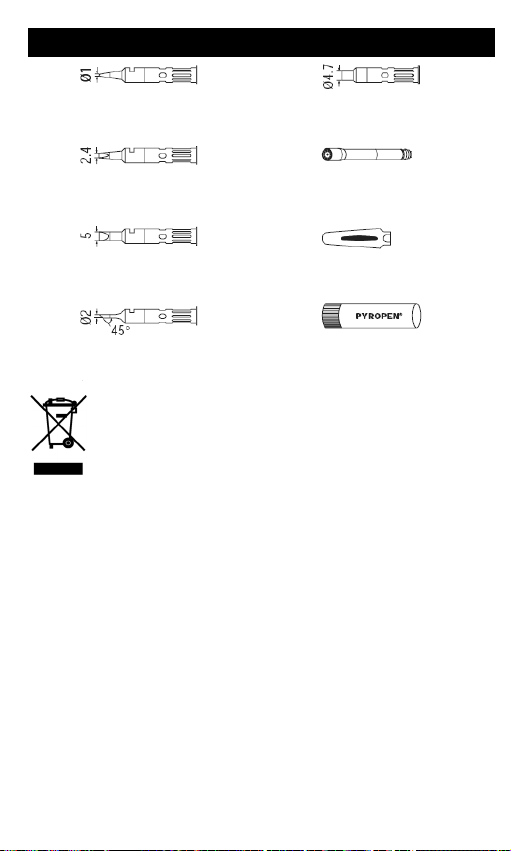

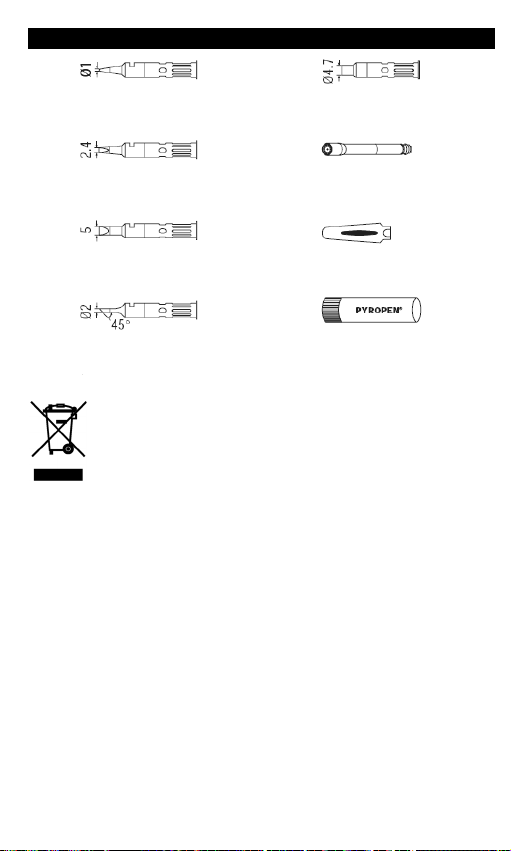

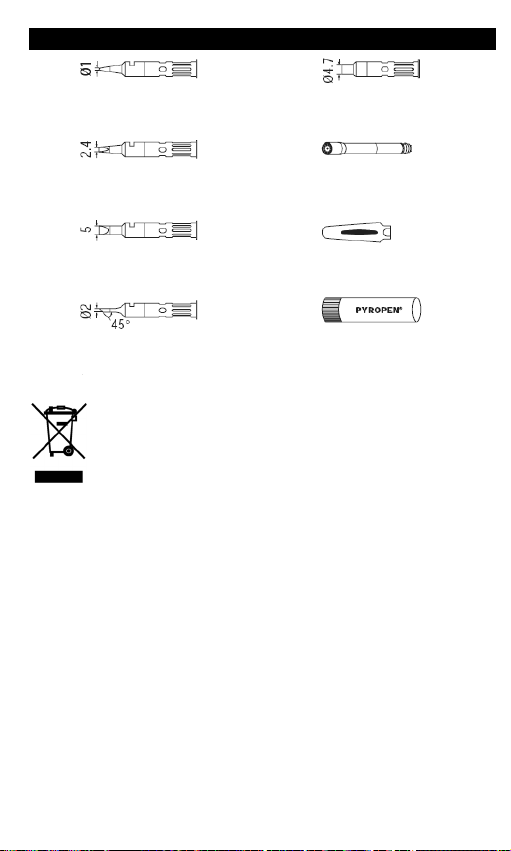

Accessoires en option

Embout de soudage rond Ø 1,0 mm T0051844399

Embout de soudage tournevis 2,4 mm T0051644499

Embout de soudage tournevis Ø 5,0 mm T0051644699

Embout de soudage biseau 2 mm, 45° T0051644599

Eliminez les pièces de l'appareil remplacées, les filtres ou les vieux appareils selon les consignes en vigueur dans votre pays.

Sous réserve de modifications techniques ! Vous trouverez les manuels d'utilisation mis à jour sur le site www.weller-tools.com.

Embout pour jet d’air chaud Ø 4.7 mm T0051644799

Unité d’éjection

Capuchon protecteur T0051645099

Combustible butane pour remplissage 005 16 160 99

Page 11

Belangrijk

Voordat u het product, lees dan deze instructies aandachtig door. Het niet naleven van de veiligheid in gevaar brengen lijf en leven. Voor anderen, de gebruiksaanwijzing van het gebruik, maar ook als zelfstandige krachtige verandering zal worden afgeleid van elke aansprakelijkheid van de fabrikant pagina's.

1. Geen gebruik maken van een apparaat dat lek (gaslucht) of is defect of niet goed.

2. Op zoek naar een lek met een vlam, maar nooit met zeepsop.

3. Wanneer er schade zijn gedetecteerd, kan het apparaat niet worden gebruikt en de tank

zal niet opnieuw worden gevuld.

4. Vullen en op te slaan van het apparaat in de buurt van open vuur, kachels, fornuizen of

brandbare materialen.

5. Gebruik alleen niet-aromatische volgens butaan.

6. Vergeet niet om het apparaat uit te schakelen na gebruik.

7. Het apparaat alleen goed geventileerde plaats en verwijderd van ontstekingsbronnen of

brandbare Objecten te bedienen.

8. Voorkomen dat het toestel vallen en harde stoten.

9. Gebruik geen trays die bestemd zijn voor solderen. Dit kan leiden tot het verbranden van

het gereedschap lichaam zelf.

10. Bewaar de eenheid onder direct zonlicht of op plaatsen waar de omgevingstemperatuur

hoger is dan 50 ° C of 122 ° F. Dit leidt tot brand / explosies ten gevolge van de gasdruk te verhogen.

11. Houd het apparaat in de nabijheid van de voorruit in een vrachtwagen auto of op.

12. BUITEN HET BEREIK VAN KINDEREN.

13. Houd de handen en brandbare materialen uit het stopcontact en Ze sluiten de behuizing

om brandwonden of brand te voorkomen. Bij de ontsteking van het gezicht en de kleding uit de buurt.

14. Geen duik in het water.

15. Bedrijven open voor alle pogingen om de eenheid boren op, of uit elkaar te komen.

Gebruik alleen voor het beoogde doel niet manipuleren of te wijzigen.

16. Het apparaat alleen goed geventileerde plaats en verwijderd van ontstekingsbronnen of

brandbare Objecten te bedienen.

17. Reinig de soldeerbout met geen alcohol gebaseerde reinigingsmiddelen.

18. Voor het plaatsen van de dop laat het toestel afkoelen.

19. Reparaties mogen alleen door bevoegd personeel of de fabrikant worden uitgevoerd.

20. Wees voorzichtig bij het rijden door solderen hulpmiddelen op vliegtuigen, op de

van toepassing zijnde Vervoer bepalingen van de luchtvaartmaatschappij.

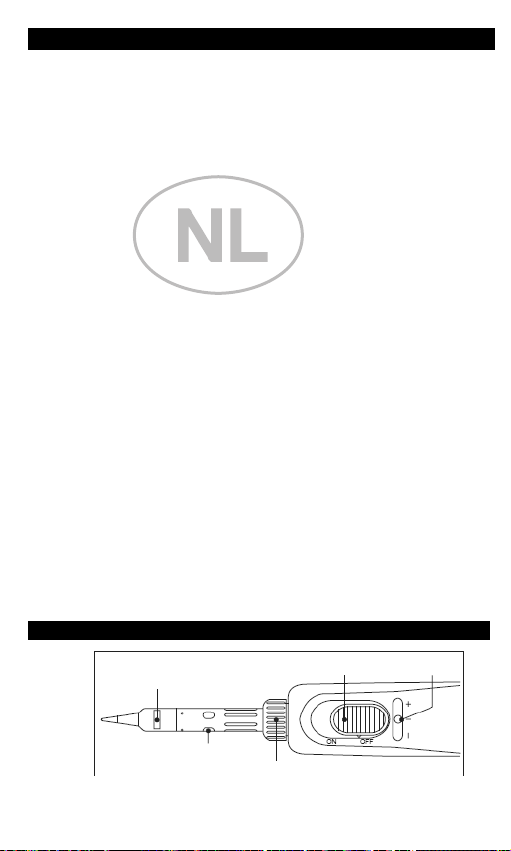

Het gebruik als soldeerbout en als heteluchtbout

Uitlaatopening

Gaskraan

Gasregelaar

Aansteekopening

Kartelmoer

Page 12

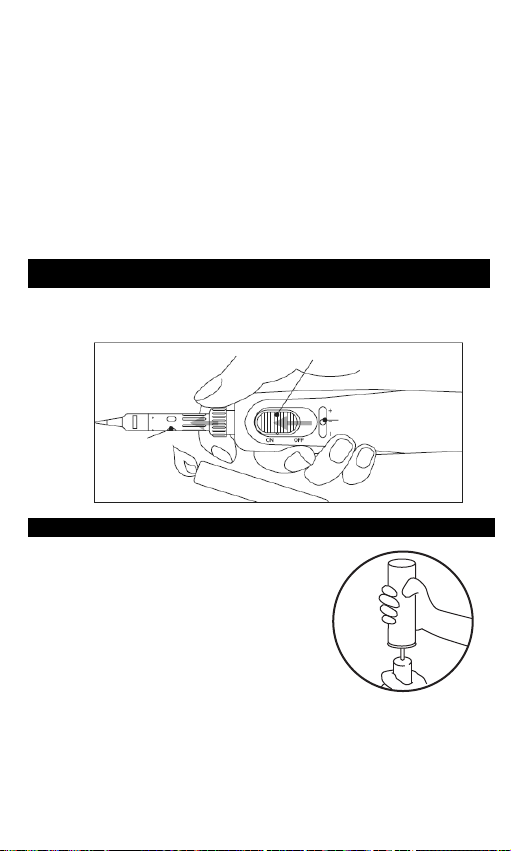

Aanwijzingen voor het aansteken

1. Zet de gasregelaar in de middenstand en zet de gaskraan open.

2. Schuif de kartelmoer omhoog om de aansteekopening te openen.

3. Steek het gas aan, terwijl u de luchtinlaatopening open houdt zoals hierna aangegeven.

Houd de kartelmoer vast, totdat de katalysator gloeit.

4. De temperatuur van de soldeerstift kan worden geregeld door de gasregelaar heen en weer

te schuiven.

De hete lucht stroomt uit de uitlaatopening in de punt. Let op, dat ubrandbare materialen en uw handen uit de buurt van de uitlaatopeninghoudt, om brandwonden te vermijden. De temperatuur van de heteluchtbout kan worden geregeld door de gasregelaar heen en weerte schuiven.

Het gebruik als heteluchtbout

Draai de stift los en verwijder deze door de kartelmoer naar rechts tedraaien en monteer vervolgens de punt van de heteluchtbout. Het aan-steken gebeurt op dezelfde wijze als bij de soldeerstift. Steek het gasaan bij de aansteekopening en niet bij de punt van de heteluchtbout.

Gaskraan

Gasregelaar

Aansteekopening

Het bijvullen van butaangas (T005 16 160 99)

Gebruik uitsluitend butaangas van goede kwaliteit.

1. Controleer het niveau in het brandstofvenster.

2. Controleer, dat de schakelaar naar beneden

staat alvorens met het vullen te beginnen.

3. Houd het apparaat met de vulopening omhoog.

4. Steek het mondstuk van de butaangastank in

de vulopening en druk naar beneden. Wanneer de tank vol is, stroomt het gas over de rand.

Page 13

Het gebruik als brander

Kartelmoer

1. Draai de stift los en verwijder deze door de kartelmoer naar rechtste, zoals hierboven

beschreven.

2. Controleer dat de gasregelaar in de middenstand staat.

3. Schuif de kartelmoer omhoog om de gasopening te openen.

4. Steek het gas met een aansteker aan zoals hierboven aangegeven.

5. Regel de vlamhoogte door de gasregelaar heen en weer tebewegen.

Gasregelaar

Gaskraan

Troubleshooting

Probleem: Oorzaak: Oplossing:

Gas ontsteekt 1. De gastank is leeg 1. Vul butaangas bij niet 2. De straalpompeenheid 2. Vervang de

is gebroken, verstopt of straalpompeenheid opgebruikt.

3. De gasdruk is te hoog 3. Schuif de of te laag gasrege laar naar rechts.

De stift wordt 1. De katalysator is 1. Vervang de stift niet warm opgebruikt

2. De gasdruk is 2. Vul butaangas bij. onvoldoende

Als het apparaat niet goed werkt, breng het dan naar de dichtstbijzijnde erkende Weller Customer Service: www.weller-tools.com.

Page 14

Optionele onderdelen

Soldeerstift rond Ø 1 mm T005 18 443 99

Soldeerstift schroevendraaiervorm 2,4 mm T005 16 444 99

Soldeerstift schroevendraaiervorm 5 mm T005 16 446 99

Soldeerstift afgeschuind 2 mm, 45° T005 16 445 99

Voer vervangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.

Technische wijzigingen voorbehouden! De bijgewerkte gebruiksaanwijzing, zie www.weller-tools.com

Heteluchtstift Ø 4.7 mm T005 16 447 99

Straalpompeenheid

Beschermkap T005 16 450 99

Butaangasvulling T005 16 160 99

Page 15

Norme di sicurezza importanti

Por favor, lea atentamente el manual de instrucciones y las normas de seguridad antes de conectar el soldador. En caso de incumplir las normas de seguridad existe peligro de muerte. El fabricante no se responsabiliza en caso de una utilización diferente a la prevista en el manual de instrucciones ni en caso de modificación del aparato por cuenta del usuario.

1. Non utilizzare apparecchi che presentino perdite (odore di gas) o danni, oppure non

correttamente funzionanti.

2. Non ricercare mai una perdita con una fiamma: utilizzare lisciva di sapone.

3. Utilizzare solo butano non aromatico come suggerito dal costruttore.

4. Assicurarsi di disinserire l’interruttore dopo l’impiego.

5. Utilizzarlo solo all’aperto o in ambienti ben ventilati.

6. Evitare cadute o scosse troppo forti.

7. Utilizzare l'apparecchio esclusivamente in luoghi ben aerati e lontano da fonti d'innesco

e da oggetti infiammabili.

8. Non cercare di smontarlo, usarlo in modo non appropriato, modificarlo o manometterlo.

9. Non sistemarlo vicino al parabrezza o nel bagagliaio della vettura.

10. Per evitare i pericoli di fuoco o esplosioni quando la pressione del gas aumenta, non

sistemarlo sotto la luce solare diretta o in punti che superano 50 °C o 122 °F.

11. Per evitare bruciature o fuoco, tenere mani e combustibili lontano da valvole di scarico

e da carter ribaltabili.

12. Non immergerlo nell’acqua.

13. Non cercare di smontarlo, usarlo in modo non appropriato, modificarlo o manometterlo.

14. Lasciarlo raffreddare prima di applicare il coperchio di protezione.

15. Verificare, prima dell’utilizzo, che gli utensili non siano danneggiati.

16. Non forare, né aprire l'apparecchio.

17. Non pulire il saldatoio con detergenti a base di alcool.

18. Qualora si trasportino utensili di saldatura a bordo di velivoli, attenersi alle disposizioni

di trasporto valide per la compagnia aerea.

19. Eventuali riparazioni devono essere eseguite esclusivamente da personale

specializzato autorizzato.

20. Le riparazioni andranno effettuate esclusivamente da personale specializzato e

autorizzato, oppure dal costruttore.

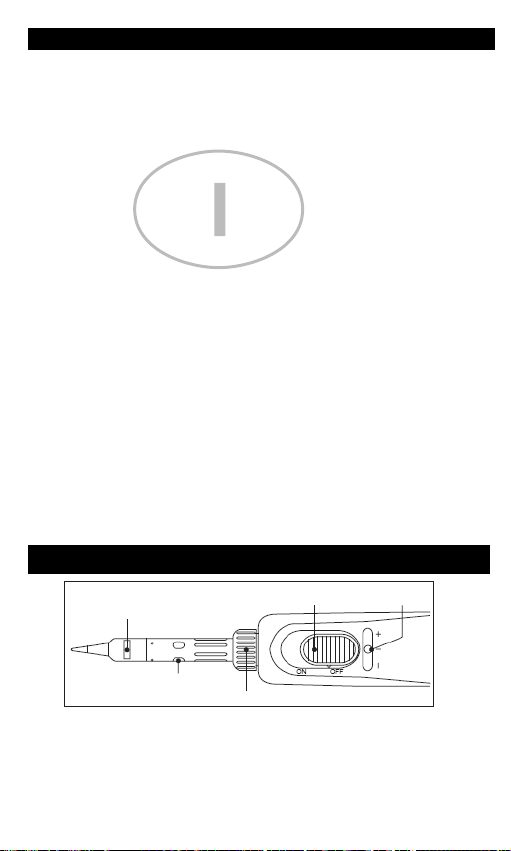

Come utilizzare un saldatoio e una fiaccola

Valvola di scarico

Leva di apertura del gas

Leva di controllo del gas

Foro di accensione

Dado zigrinato

Page 16

Istruzioni di accensione

1. Posizionare la leva di controllo al centro e poi spingere l’interruttore di apertura del

gas verso l’alto.

2. Per aprire i fori di accensione, spingere il dado zigrinato verso l’alto.

3. Accendere inserendo la fiamma nel foro aperto come illustrato inbasso.

Tenere fermo il dado zigrinato finché il catalizzatore non èincandescente.

4. Regolare la temperatura della punta saldante muovendo la leva di controllo del gas

da sinistra verso destra.

L’aria di scarico calda fuoriesce dall’apertura sulla punta. Per evitarefuoco e bruciature, tenere combustibili e mani lontano dall’apertura. Latemperatura della fiaccola può essere regolata muovendo la leva dicontrollo del gas da sinistra verso destra.

Come impiegare una punta a fiaccla

Leva di apertura del gas

Leva di controllo del gas

Foro diaccensione

Come introdurre il butano (T005 16 160 99)

Utilizzare solo butano di alta qualità.

1. Controllare il vetro spia del combustibile.

2. Prima di introdurre il butano, assicurarsi che

l’interruttore sia disinserito.

3. Tenere ferma l’unità con l’ugello di riempimento

verso l’alto.

4. Inserire l’ugello del contenitore del gas

nell’ugello di riempimento e poi premere in basso. Il gas trabocca quando il serbatoio è pieno.

Page 17

Impiego come fiaccola

Dado zigrinato

1. Sbloccare e rimuovere la punta girando il dado zigrinato versodestra come

mostrato in precedenza.

2. Assicurarsi che la leva di controllo del gas sia posizionata al centro.

3. Inserire l’interruttore di apertura del gas.

4. Accendere come mostrato in precedenza.

5. Regolare l’altezza della fiamma muovendo la leva di controllo delgas da sinistra

verso destra.

Leva di controllodel gas

Leva di aperturadel gas

Come sostituire l’eiettore

Sostituire l’eiettore quando il gas nonscorre. Tirare l’eiettore verso l’alto, poi l’unitàsi stacca.Inserire il nuovo eiettore e poi premerel’unità verso il basso finché

Eiettore

non è fis-sata.

Localizzazione guasti

Anomalie: Causa del problema: Correzione:

Nessuna 1. Mancanza di gas 1. Ripristinare il livello accensione del butano

2. Eiettore rotto, 2. Sostituire l’eiettore intasato o usurato

3. Pressione del gas 3. Muovere la leva di troppo alta o troppo controllo del gas da bassa sinistra verso destra

La punta non si 1. Catalizzatore usurato 1. Sostituire la punta riscalda 2. Insufficiente 2. Ripristinare il livello

pressione del gas del butano Se un apparecchio non funziona correttamente, si raccomanda di portarlo al più vicino Centro Assistenza Clienti autorizzato www.weller-tools.com.

Page 18

Parti opzionali

Punta di saldatura rotonda Ø 1 mm T005 18 443 99

Punta di saldatura a scalpello 2,4 mm T005 16 444 99

Punta di saldatura a scalpello 5 mm T005 16 446 99

Punta di saldatura a taglioinclinato 2 mm, 45° T005 16 445 99

Dispose of replaced equipment parts, filters or old devices in accordance with the rules and regulations applicable in your country.

Subject to technical alterations and amendments! See the updated operating instructions at www.weller-tools.com.

Punta a fiaccola Ø 4.7 mm T005 16 447 99

Eiettore

Coperchio di protezione T005 16 450 99

Combustibile di butano per il ripristino T005 16 160 99

Page 19

Important safety instructions

Please read these Operating Instructions and the attached safety information carefully prior to initial operation of the soldering iron. Failure to observe the safety regulations results in a risk to life and limb. The manufacturer shall not be liable for damage resulting from misuse of the machine or unauthorised alterations.

1. Do not use any device which is leaky (gas odour) or is damaged or not in perfect

working order.

2. Never try to detect leaks with a naked flame. Use only soapy water.

3. If damage is found, the device must not be used and the tank must not be refilled.

4. Do not fill gas or store near open flame, heater, furnace or combustible materials.

5. Use only non-aromatic butane gas as recommended by the manufacturer.

6. Be sure to put switch down after use.

7. Operate the device only in well-ventilated areas and well away from ignition sources

or flammable objects.

8. Avoid dropping or causing a hard shock.

9. Do not use iron holder designed for the electrical iron. This may cause burning of tool

body.

10. Do not store under direct sunlight or anywhere that will exceed 50°C or 122°F.

This will cause fire / explosion as gas pressure become high.

11. Do not store near windshield, in trunk of car.

12. Keep out of reach of infants.

13. Keep hands and combustibles clear out of exhaust opening and tip housing to avoid

burns or fire. Keep well away from face and clothing when igniting.

14. Do not immerse in water.

15. Do not try to disassemble or misuse or alter or tamper.

16. Do not drill holes in or open the device.

17. Cool down before putting protective cap on.

18. Repairs are only to be performed by authorised specialist personnel.

19. Refer all repairs to authorised specialist personnel or the manufacturer.

20. Before taking soldering tools on board aircraft, always check the applicable

transport regulations specified by the airline company.

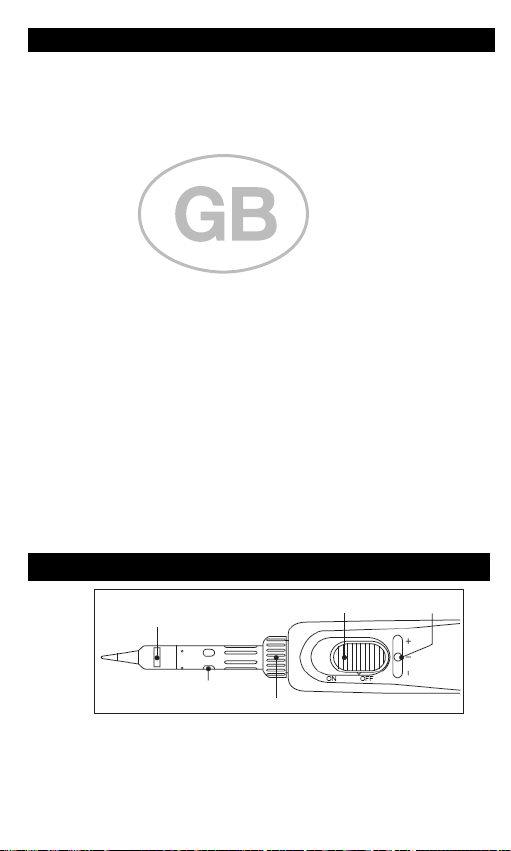

How to use a soldering iron and hot blow

Exhaust opening

Gas open lever

Gas control lever

Ignition hole

Knurled nut

Page 20

Ignition Instructions

1. Place gas control lever at the middle and push gas open switch up.

2. Push the knurled nut upward to open ignition holes.

3. Ignite keeping air take-in hole open as illustrated below.

Hold knurled nut until glows the catalyst.

4. Temperature of the soldering tip can be adjusted by moving gas control lever between

left / right.

Sbloccare e rimuovere la punta girando il dado zigrinato e poi montareuna punta a fiaccola. L’accensione è uguale a quella della punta di saldatura. Accendere nel foro e non nella parte superiore della punta afiaccola. The hot exhaust air comes out of the exhaust opening in the tip. Be sure to keep combustibles, hands, clear from the opening to avoid fire and burns. Temperature of the hotblow can be adjusted by moving gas control lever from left / right.

To use a hotblow tip

Loosen and remove tip by turning the knurled nut to right and mount a hotblow tip. Ignition is same as for the soldering tip. Ignite at the ignition hole and not at top of a hotblow tip.

Gas open lever

Gas control lever

Ignition hole

How to fill butane gas (T005 16 160 99)

Use only high quality butane gas.

1. Check the window for fuel level.

2. Before filling, make sure switch is down.

3. Hold the unit with the refill nozzle upward.

4. Insert nozzle of the butane gas container into the

refill nozzle and press down. Gas will overflow when tank is full.

Page 21

How to change ejector unit

Change ejector unit when gas does not flow. Pull ejector unit upward, then the unit will come off. Insert new ejector unit and push the unit down till fixed.

Ejector unit

Trouble shooting

Trouble: Problem cause: Problem cause:

Does not ignite 1. Empty gas 1. Empty gas

2. Ejector unit breakage, 2. Ejector unit

clogging, or used up breakage, clogging

or used up

3. Gas pressure too 3. Gas pressure too

high or too low high or too low

Tip does not heat 1. Used up catalyst 1. Used up catalyst

2. Insufficient gas 2. Insufficient gas

pressure pressure

If your device ceases to function correctly, take it to your nearest authorised customer service centre www.weller-tools.com

Page 22

Optional parts

Soldering tip round Ø 1 mm T005 18 443 99

Soldering tip chisel 2,4 mm T005 16 444 99

Soldering tip chisel 5 mm T005 16 446 99

Soldering tip bevel 2 mm, 45° T005 16 445 99

Dispose of replaced equipment parts, filters or old devices in accordance with the rules and regulations applicable in your country.

Subject to technical alterations and amendments! See the updated operating instructions at www.weller-tools.com.

Hot blow tip Ø 4.7 mm T005 16 447 99

Ejector unit

Protective cap T005 16 450 99

Butan fuel for refill T005 16 160 99

Page 23

Viktiga säkerhetsinstruktioner

Före idrifttagningen av lödkolven skall denna bruksanvisning samt bifogade säkerhetsanvisningar läsas igenom noggrannt. När säkerhetsföreskrifterna inte följs kan fara för liv och lem uppstå. För andra användningar än de som beskrivs i bruksanvisningen samt vid egenmäktiga förändringar övertar tillverkaren inget ansvar.

1. Använd aldrig en apparat som läcker (gaslukt), är skadad eller som inte fungerar

som denska.

2. Lokalisera aldrig läckor med en låga, utan altid med såpvatten.

3. Om verktyget är skadat får det inte användas och tanken får inte fyllas på.

4. Fyll inte på gas eller förvara i närheten av öppen eld, el-element, ugn eller

brännbara material.

5. Använd endast icke-aromatisk butangas som rekommenderas av tillverkaren.

6. Kontrollera att gaskranen är avstängd efter användningen.

7. Använd bara apparaten i välventilerade utrymmen och på behörigt avstånd från

antändningskällor och lättantändliga föremål.

8. Undvik att tappa gasbehållaren eller att utsätta den för hårda stötar.

9. Använd inte lödkolvställ avsedda för elektrisk lödkolv. Det kan orsaka brand i

verktyget.

10. Förvaras ej i direkt solljus eller där temperaturen överstiger 50°C eller 122°F.

Detta orsakar brand / explosion då gastrycket stiger.

11. Förvaras ej nära vindrutan eller i bilens bagageutrymme.

12. Förvaras utom räckhåll för barn.

13. Håll händer och brännbara föremål borta från munstycket och lödspetshållaren för

att undvika brännskador eller brand. Håll på avstånd från ansikte och kläder vid tändning.

14. Doppas ej i vatten.

15. Försök inte ta isär aggregatet, använda det felaktigt, förändra eller manipulera det.

16. Borra inte upp eller öppna apparaten.

17. Rengör inte lödkolv med alkoholbaserat rengöringsmedel.

18. Låt behållaren svalna innan skyddshuven sätts på.

19. Reparationer ska bara utföras av behörig teknisk personal eller av tillverkaren.

20. Om du tar med lödverktyg på flygplan måste du ta hänsyn till flygbolagets

transport bestämmelser.

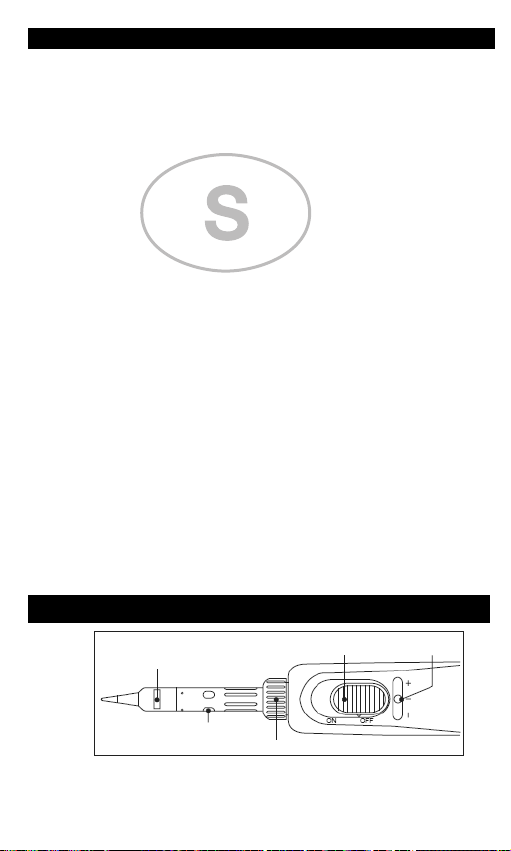

Att använda lödkolv och varmluftspistol

Munstycke

Tändningshål

Fästmutter

Gaskran

Gaskontrollspak

Page 24

Tändning

1. Ställ gaskontrollspaken i ett mellanläge och öppna gaskranen.

Place gas control lever at the middle and push gas open switch up.

2. Skjut fästmuttern uppåt för att öppna tändningshålen.

3. Tänd och håll luftintaget öppet enligt bilden nedan. Håll i fästmuttern tills

katalysatorn glöder.

4. Temperaturen på lödspetsen kan regleras genom att föra gaskontrollspaken åt höger

eller vänster.

Den heta luftstrålen kommer ut ur hålet i munstycket. Se till så att inte brännbara föremål eller händer kommer i vägen för att undvika brand och brännskador. Temperaturen på varmluftstrålen kan regleras genom att röra gaskontrollspaken åt höger eller vänster.

Att använda varmluftspistol

Lossa och tag bort munstycket genom att vrida fästmuttern åt höger och montera ett varmluftsmunstycke. Tändningen sker på samma sätt som vid lödning. Tänd i tändningshålet och inte i änden på varmluftsmunstycket.

Gaskran

Gaskontrollspak

Tändningshål

Påfyllning av butangas T005 16 160 99

Använd endast butangas av hög kvalitet.

1. Kontrollera gasnivån i kontrollfönstret.

2. Innan du fyller på, kontrollera att gaskranen är

avstängd. Before filling, make sure switch is down.

3. Håll apparaten med påfyllningsmunstycket uppåt.

4. För in butangasbehållarens pip i

påfyllningsmunstycket och tryck ner. Gasen svämmar över när tanken är full.

Page 25

Användning som brännare

Gaskran

Gaskontroll spak

Fästmutter

1. Lossa och tag bort munstycket genom att vrida fästmuttern åt höger enligt bilden nedan.

2. Kontrollera att gaskontrollspaken är i ett mellanläge.

3. Öppna gaskranen.

4. Tänd med en tändare enligt bilden nedan.

5. Justera storleken på lågan genom att röra gaskontrollspaken åt höger eller vänster.

Byte av utblåsningsenhet

Byt utblåsningsenhet när gasen är avstängd. Drag utblåsningsenheten uppåt, då lossnar den.

Sätt in ett ny utblåsningsenhet och Utblåsningsenhet

skjut ner den tills den sitter fast.

Felsökning

Fel: Orsak: Åtgärd:

Tänds inte 1. Gasen slut 1. Fyll på butangas

2. Utblåsningsenheten 2. Sätt dit ny är trasig, täppt eller utblåsningsenhet utsliten

3. Gastrycket är för 3. Rör högt eller för lågt gaskontrollspaken från vänster till höger

Spetsen blir 1. Katalysatorn är slut 1. Sätt dit ny lödspets inte het 2. Otillräckligt gastryck 2. Fyll på butangas.

Om någon enhet inte fungerar som den ska, ta med den till närmaste auktoriserade kundtjänstställe www.weller-tools.com.

Page 26

Extra tillbehör

Lödspets rund Ø 1 mm T005 18 443 99

Lödspets mejsel 2,4 mm T005 16 444 99

Lödspets mejsel 5 mm T005 16 446 99

Lödspets vinklad 2 mm, 45° T005 16 445 99

Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt gällande regler.

Rätten till tekniska ändringar förbehålls! Uppdaterade bruksanvisningar hittar du på www.weller-tools.com.

Varmluftsmunstycke Ø 4.7 mm T005 16 447 99

Utblåsningsenhet

Skyddshuv T005 16 450 99

Butangas refill T005 16 160 99

Page 27

Instrucciones de seguridad importantes

1. No usar ningún aparato que tenga fugas (olor a gas), que esté dañado o que no funcione correctamente.

2. No intentar nunca localizar una fuga con una llama sino con lejía jabonosa.

3. Si detectase cualquier daño no deberá utilizar el aparato ni rellenar el recipiente de gas.

4. No rellene gas ni almacene cerca a llamas abiertas, calentadores, hornos o materiales combustibles.

5. Emplee únicamente gas butano no aromático, según recomendación del fabricante.

6. Asegúrese de bajar el interruptor después del uso.

7. Usar el aparato únicamente en espacios bien ventilados y alejados de fuentes de ignición u objetos inflamables.

8. Evite caidas y golpes fuertes.

9. No emplee la manija de soldar diseñada para el soldador eléctrico. Esto puede ocasionar la quemadura del cuerpo de la herramienta.

10. No almacene bajo la luz directa del sol o en sitios con temperatura superior a 50°C o

122°F. Esto causará incendio / explosión al elevarse la presión del gas.

11. No almacene cerca al parabrisas ni en el maletero del coche.

12. Mantenga fuera del alcance de los niños.

13. Mantenerlo alejado de la cara y la ropa al encenderlo. No sumerja en agua.

14. No sumerja en agua.

15. No intente desarmar, usar para otros fines, alterar o reformar.

16. No taladrar ni abrir el aparato.

17. Deje enfriar antes de poner la tapa protectora.

18. Reparações podem ser efectuadas exclusivamente porpessoal especializado

autorizado para o efeito.

19. Las reparaciones deberán ser realizadas exclusivamente por especialistas

autorizados o por el propio fabricante.

20. Si al viajar en avión lleva alguna vez consigo el soldador tenga en cuenta

las normas de transporte de la compañía aérea.

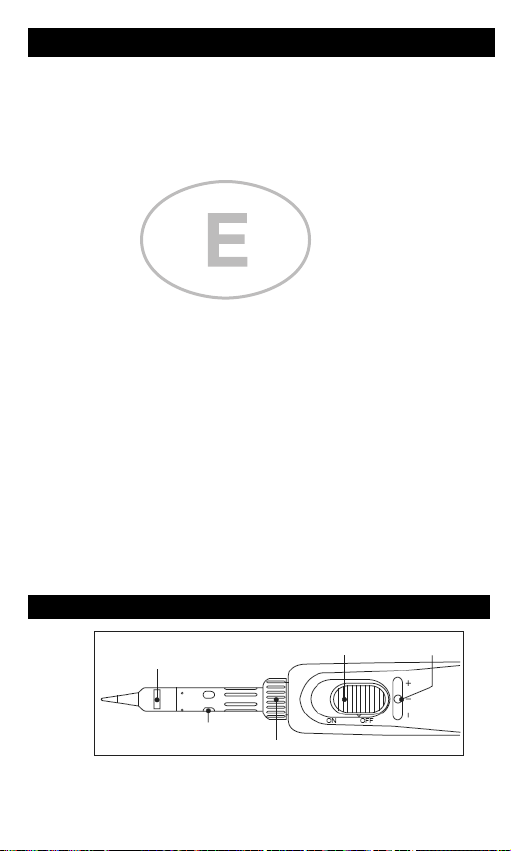

Cómo usar un soldador autógeno y soplete caliente

Orificio de salida de gases

Agujero de ignición

Palanca de apertura del gas

Tuerca moleteada

Palanca de control del gas

Page 28

Instrucciones de encendido

1. Coloque la palanca de control del gas en la mitad y levante el interruptor de salida del gas.

2. Empuje hacia arriba la tuerca moleteada para abrir los agujeros de ignición.

3. Inicie la combustión manteniendo abierto el agujero de entrada de aire, como se muestra abajo. Sostenga la tuerca moleteada hasta que el catalizador esté al rojo.

4. La temperatura de la punta de soldar puede ajustarse moviendo la palanca de

control del gas a la izquierda / derecha.

El aire de escape caliente sale por el orificio de salida de gases en la punta. Asegúrese de mantener los combustibles y las manos lejos de este orificio para evitar quemaduras o fuego. La temperatura del soplete puede ajustarse moviendo la palanca de control del gas a la izquierda / derecha.

Cómo usar un soplete caliente

Afloje y retire la punta girando a la derecha la tuerca moleteada y monte una punta de soplete caliente. El inicio de la combustión es igual que para la punta de soldar. Encienda en el agujero de inicio de combustión y no en la parte superior de la punta del soplete caliente.

Palanca de apertura del gas

Palanca de control

Agujero de ignición

del gas

Cómo llenar gas butano (T005 16 16099)

Utilice únicamente gas butano de alta calidad.

1. Revise la ventanilla de nivel del combustible.

2. Antes de empezar a llenar, asegúrese de que el

interruptor está abajo.

3. Sostenga la unidad con la boquilla de llenado hacia

arriba.

4. Introduzca la boquilla del contenedor de gas butano

dentro de la boquilla de llenado y presione hacia abajo. El gas rebosará cuando el tanque esté lleno.

Page 29

Cómo usar como antorcha

Tuerca moleteada

1. Afloje y retire la punta girando a la derecha la tuerca moleteada, como se muestra arriba.

2. Asegúrese de que la palanca de control del gas esté en la mitad.

3. Empuje hacia arriba el interruptor de apertura del gas.

4. Inicie la combustión, como se muestra arriba, con un mechero.

5. Ajuste la altura de la llama moviendo la palanca de control del gas a la izquierda /

derecha.

Palanca de control del gas

Palanca de apertura del gas

Cómo cambiar la unidad de eyección

Cambie la unidad de eyección cuando el gas no fluya. Empuje hacia arriba la unidad de eyección, la cual saldrá entonces.

Inserte una unidad de eyección nueva y Unidad de eyección

presiónela hacia abajo hasta que quede fija.

Felsökning

Fallo: Causa del problema: Corrección:

No se inicia la 1. Falta gas 1. Vuelva a llenar gas combustión butano

2. Unidad de eyección 2. Reemplace por una rota, defectuosa o unidad de eyección gastada nueva

3. Presión de gas 3. Mueva la palanca demasiado alta o de control del gas demasiado baja de la izquierda a la derecha.

La punta no 1. Catalizador 1. Reemplace por una calienta desgastado punta nueva

2. Presión de gas 2. Vuelva a llenar gas insuficiente butano.

Si su aparato no funciona correctamente, llévelo al servicio técnico autorizado más próximo www.weller-tools.com.

Page 30

Partes opcionales

Punta de soldar redonda Ø 1 mm T005 18 443 99

Punta de soldar aplanada 2,4 mm T005 16 444 99

Punta de soldar aplanada 5 mm T005 16 446 99

Punta de soldar cónica 2 mm, 45° T005 16 445 99

Elimine los componentes y filtros cambiados en el aparato, así como aparatos en desuso, siguiendo la normativa vigente en su país.

Reservado el derecho a realizar modificaciones técnicas. Puede consultar los manuales de instrucciones actualizados en www.weller-tools.com.

Punta de soplete Ø 4.7 mm T005 16 447 99

Unidad de eyección

Tapa protectora T005 16 450 99

Combustible butano para volver a llenar T005 16 160 99

Page 31

GERMANY Weller Tools GmbH

Carl-Benz-Str. 2 74354 Besigheim Phone: +49 (0) 7143 580-0 Fax: +49 (0) 7143 580-108

GREAT BRITAIN Apex Tool Group (UK Operations) Ltd

4thFloor Pennine House Washington, Tyne & Wear NE37 1LY Phone: +44 (0) 191 419 7700 Fax: +44 (0) 191 417 9421

FRANCE Apex Tool Group S.N.C.

25 Av. Maurice Chevalier B.P. 46 77832 Ozoir-la-Ferrière, Cedex Phone:+33 (0) 160.18.55.40 Fax: +33 (0) 164.40.33.05

ITALY Apex Tool S.r.I.

Viale Europa 80 20090 Cusago (MI) Phone: +39 (02) 9033101 Fax: +39 (02) 90394231

AUSTRALIA Apex Tools

P.O. Box 366 519 Nurigong Street Albury, N. S. W. 2640 Phone: +61 (2) 6058-0300

U S A Apex Tool Group, LLC.

14600 York Rd. Suite A Sparks, MD 21152 Phone: +1 (800) 688-8949 Fax.: +1 (800) 234-0472

www.weller-tools.com

THE NETHERLANDS Apex Tool Group B.V.

Phileas Foogstraar 16 7821 AK Emmen Drenthe Phone: +31 (0) 591 66 75 00 Fax: +31 (0) 591 66 75 95

CANADA Apex Tools - Canada

164 Innnisfil street Barrie Ontario Canada L4N 3E7 Phone: +1 (905) 455 5200

CHINA Apex Tool Group

A-8 building, No. 38 Dongsheng Road Heqing Industrial Park, Pudong Shanghai PRC 201201 Phone: +86 (21) 60880288 Fax: +86 (21) 60880289
