Page 1

WMRT

Betriebsanleitung

Mode d’emploi

Gebruiksaanwijzing

Istruzioni per l’uso

Operating Instructions

Instruktionsbok

Manual de uso

Betjeningsvejledning

Manual do utilizador

Käyttöohjeet

Οδηγίες Λειτουργίας

Kullan∂m k∂lavuzu

Návod k pouÏití

Instrukcja obs∏ugi

Üzemeltetési utasítás

Návod na pouÏívanie

Navodila za uporabo

Kasutusjuhend

Naudojimo instrukcija

Lieto‰anas instrukcija

Page 2

FIN

Inhaltsverzeichnis Seite

1. Achtung! 1

2. Beschreibung 1

3. Inbetriebnahme 1

4. Potentialausgleich 1

5. Arbeitshinweise 1

6. Zubehör 1

Table des matières Page

1. Attention! 2

2. Description 2

3. Mise en service 2

4. Compensation du potentiel 2

5. Utilisation 2

6. Accessoires 2

Inhoud Pagina

1. Attentie! 3

2. Beschrijving 3

3. Ingebruikneming 3

4. Potentiaalvereffening 3

5. Werkwijze 3

6. Toebehoren

Indice Pagina

1. Attenzione! 4

2. Descrizione 4

3. Messa in esercidio 4

4. Equalizzazione del potenziale 4

5. Consigli per l‘utilizzo dello stilo 4

6. Accessori 4

Table of contents Page

1. Caution! 5

2. Description 5

3. Placing into Operation 5

4. Equipotential Bonding 5

5. Instruction on Use 5

6. Accessories 5

Innehållsförteckning Sidan

1. Observera! 6

2. Beskrivning 6

3. Idrigttagning 6

4. Potentialutjämning 6

5. Arbetstips 6

6. Tillbehör 6

Indice Página

1. Atencion! 7

2. Descripción 7

3. Puesta en funcionamiento 7

4. Equipontencial 7

5. Instrucciones 7

6. Accesorios 7

Indholdsfortegnelse Side

1. Bemærk! 8

2. Beskrivelse 8

3. Ibrugtagning 8

4. Potentialudligning 8

5. Arbejdsanvisninger 8

6. Tilbehør 8

Índice Página

1. Atenção! 9

2. Descrição 9

3. Colocação em funcionamento 9

4. Compensação de potência 9

5. Instruções de trabalho 9

6. Acessórios 9

Sisällysluettelo Sivu

1. Huomio! 10

2. Kuvaus 10

3. Käyttöönotto 10

4. Potentiaalintasaus 10

5. Työohjeet 10

6. Tarvikkeet 10

Page 3

SLO

EST

Πίνακας περιεχοµένων Σελίδα

1. Προσοχή! 11

2. Περιγραφή 11

3. Θέση σε λειτουργία 11

4. Εξίσωση δυναµικού 11

5. Υποδείξεις εργασίας 11

6. Εξαρτήµατα 11

Íçindekiler Sayfa

1. Dikkat! 12

2. Tan∂m 12

3. Devreye alma 12

4. Potansiyel dengelemesi 12

5. Çal∂µma uyar∂lar∂ 12

6. Aksesuar 12

Obsah Strana

1. Pozor! 13

2. Popis 13

3. Uvedení do provozu 13

4. Vyrovnání potenciálÛ 13

5. Pracovní pokyny 13

6. Pﬁíslu‰enství 13

Spis treÊci Strona

1. Uwaga! 14

2. Opis 14

3. Uruchomienie 14

4. Wyrównanie potencja∏u 14

5. Wskazówki dot. pracy 14

6. Akcesoria 14

Tartalomjegyzék Oldal

1. Figyelem! 15

2. Leírás 15

3. Üzembevétel 15

4. Potenciálkiegyenlítés 15

5. Útmutató a munkához 15

6. Tartozékok 15

Obsah Strana

1. Pozor! 16

2. Opis 16

3. Uvedenie do prevádzky 16

4. Vyrovnanie potenciálov 16

5. Pracovné pokyny 16

6. Príslu‰enstvo 16

Vsebina Stran

1. Pozor! 17

2. Tehniãni opis 17

3. Pred uporabo 17

4. Izenaãevanje potenciala 17

5. Navodila za delo 17

6. Pribor

Sisukord Lehekülg

1. Tähelepanu! 18

2. Kirjeldus 18

3. Kasutuselevõtt 18

4. Potentsiaalide ühtlustamine 18

5. Tööjuhised 18

6. Lisavarustus 18

Turinys Puslapis

1. Dòmesio! 19

2. Apra‰ymas 19

3. Pradedant naudotis 19

4. Potencial˜ i‰lyginimas 19

5. Darbo nurodymai 19

6. Priedai 19

Satura rÇd¥tÇjs

1. Uzman¥bu! 20

2. Apraksts 20

3. Lieto‰anas uzsÇk‰ana 20

4. PotenciÇla izl¥dzinÇ‰ana 20

5. NorÇdes darbam 20

6. Piederumi 20

Page 4

1. Magnetholder

2. Rensesvamp

3. Grebriller

4. Loddespidspar

5. Håndtag

6. Stik

1. Magnethållare

2. Rengöringssvamp

3. Greppskål

4. Lödspetspar

5. Handdel

6. Anslutningskontakt

1. Portamagnete

2. Spugnetta per lavaggio

3. Maniglia di protezione

4. Coppia saldatoi

5. Impugnatura

6. Connettore

1. Support magnétique

2. Eponge de nettoyage

3. Cuvette de poignée

4. Paire de pannes du fer à souder

5. Pièce manuelle

6. Connecteur de raccordement

1. Soporte magnético

2. Esponja par limpiar

3. Empuñadura

4. Par de puntas de soldar

5. Mango

6. Conector

1. Magnetic stand

2. Cleaning sponge

3. Moulded grip

4. Soldering tip pair

5. Hand piece

6. Connector plug

1. Magneethouder

2. Reinigingsspons

3. Greepschaal

4. Soldeerpuntpaar

5. Handstuk

6. Aansluitstekker

1. Magnetschalter

2. Reinigungsschwamm

3. Griffschale

4. Lötspitzenpaar 5 Handstück

6. Anschlussstecker

4D9R873

4D9R875

1. Suporte magnético

2. Esponja para limpeza

3. Pega

4. Par de pontas de solda

5. Elemento manual

6. Ficha de ligação

1. Magneetinpidin

2. Puhdistussieni

3. Kahvan kuppi

4. Juottokärkipari

5. Käsikappale

6. Liitäntäpistoke

Page 5

1. Uchwyt magnetyczny

2. Gàbka do czyszczenia

3. Os∏ona uchwytu

4. Para grotów lutowniczych

5. Ràczka

6. Wtyczka przy∏àczeniowa

1. M∂knat∂s tutucu

2. Temizleme süngeri

3. Tutamak

4. Havya ucu çifti

5. El parças∂

6. Baπlant∂ soketi

1. Magnïtiskais turïtÇjs

2. T¥r¥‰anas ‰vamme

3. Roktura ãaula

4. Lodï‰anas smai∫u pÇris

5. Korpuss

6. Pieslïguma spraudnis

1. Magnethoidja

2. Puhastuskäsn

3. Pideme korpus

4. Kolviotsikute paar

5. Käepide

6. Pistik

1. Magnetick˘ drÏiak

2. âistiaca huba

3. PaÏbiãka

4. Pár spájkovacích hrotov

5. RukoväÈ

6. Napájací konektor

1. Magnetinis laikiklis

2. Valymo kempinò

3. Rankenòlòs ∞dubos

4. Lituoklio antgali˜ pora

5. Rankenòlò

6. Ki‰tukas

1. Magnetno drÏalo

2. âistilna goba

3. Roãaj

4. Par spajkalnih konic

5. DrÏaj

6. Prikljuãni vtiã

1. Mágnestartó

2. Tisztítószivacs

3. Markolathéj

4. Forrasztócsúcs pár

5. Kézidarab

6. Csatlakozódugó

1. Magnetick˘ drÏák

2. âisticí hubka

3. PaÏbiãka

4. Pár pájecích hrotÛ

5. RukojeÈ

6. Napájecí konektor

1. Μαγνητικ στήριγµα

2. Σφουγγάρι καθαρισµού

3. Κέλυφος λαβής

4. Ζεύγος ακίδων συγκλλησης

5. Χειροσυσκευή

6. Φις σύνδεσης

WMRT

Page 6

Wir danken Ihnen für das mit dem Kauf des Weller MircoEntlötpinzette WMRT erwiesene Vertrauen. Bei der Fertigung wurden strengste Qualitäts-Anforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen.

1. Achtung!

Vor Inbetriebnahme des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch. Bei Nichteinhaltung der Sicherheitsvorschriften droht Gefahr für Leib und Leben.

Für andere, von der Betriebsanleitung abweichende Verwendung, sowie bei eigenmächtiger Veränderung, wird von Seiten des Herstellers keine Haftung übernommen.

Sicherheitshinweise

● Den Lötkolben stets in der Originalablage ablegen.

● Alle brennbaren Gegenstände aus der Nähe des heißen

Lötwerkzeuges bringen.

● Geeignete Schutzbekleidung verwenden. Verbrennungsgefahr durch flüssiges Lötzinn.

● Den heißen Lötkolben nie unbeaufsichtigt lassen.

● Arbeiten Sie nicht an unter Spannung stehenden Teilen.

2. Beschreibung

Sehr handliche Entlötpinzette zur Bearbeitung feinster SMD Elektronik. Das Lötspitzenpaar kann bei Bedarf werkzeuglos gewechselt werden und ohne zusätzliche Ausrichtung der Lötspitzen verwendet werden.Durch die integrierten 2 X 40 W Heizelemente wird die Lötspitzentemperatur blitzschnell erreicht und exakt ausgeregelt. Durch eine eingebaute Sensorik im Handgriff wird die Entlötpinzette beim Ablegen automatisch abgeschaltet.

3. Inbetriebnahme

Entlötpinzette in der Sicherheitsablage ablegen und sicherstellen dass sich das Handstück ( 5 ) ordnungsgemäß im Magnethalter ( 1 ) liegt.Alle brennbaren Gegenstände aus der Nähe des Lötwerkzeugs bringen. Den Anschlussstecker ( 6 ) in die Versorgungseinheit einstecken und verriegeln.An der Versorgungseinheit die gewünschte Temperatur einstellen. Nach Ablauf der benötigten Aufheizzeit die beiden Lötspitzen mit etwas Lot benetzen.

4. Potentialausgleich

Ein gewünschter Potentialausgleich zur Lötspitze kann über das verwendete Versorgungsgerät hergestellt werden. Die Anschlussmöglichkeiten einer Potentialausgleichsleitung sind in der Betriebsanleitung der Versorgungseinheit beschrieben.

5. Arbeitshinweise

Lötspitzenwechsel

Vorsicht Verbrennungsgefahr! Das Auswechseln der Lötspitzen darf nur im kaltem Zustand erfolgen. Für den Lötspitzenwechsel wird kein Werkzeug benötigt. Die Lötspitze ist im Handstück ( 5 ) gesteckt kann durch einfaches Ziehen an den Griffschalen ( 3 ) ausgesteckt werden.

Achtung:

Immer auf ordnungsgemäßen Sitz der Lötspitze achten. Beim Einsetzen der neuen Lötspitze muss darauf geachtet

werden, dass die Lötspitze in einem Vorgang vollständig bis zum Anschlag eingesteckt wird.Der Betrieb mit nicht vollständig eingesteckter Lötspitze kann zu Fehlfunktionen führen.

Beim ersten Aufheizen die selektive verzinnbare Lötspitze mit Lot benetzen. Diese entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze. Bei Lötpausen und vor dem Ablegen des Lötkolbens immer darauf achten, dass die Lötspitze gut verzinnt ist.Keine zu aggressiven Flussmittel verwenden.

Reinigungsschwamm ( 2 ) stets feucht halten.Dazu nur destilliertes Wasser verwenden.

6. Zubehör

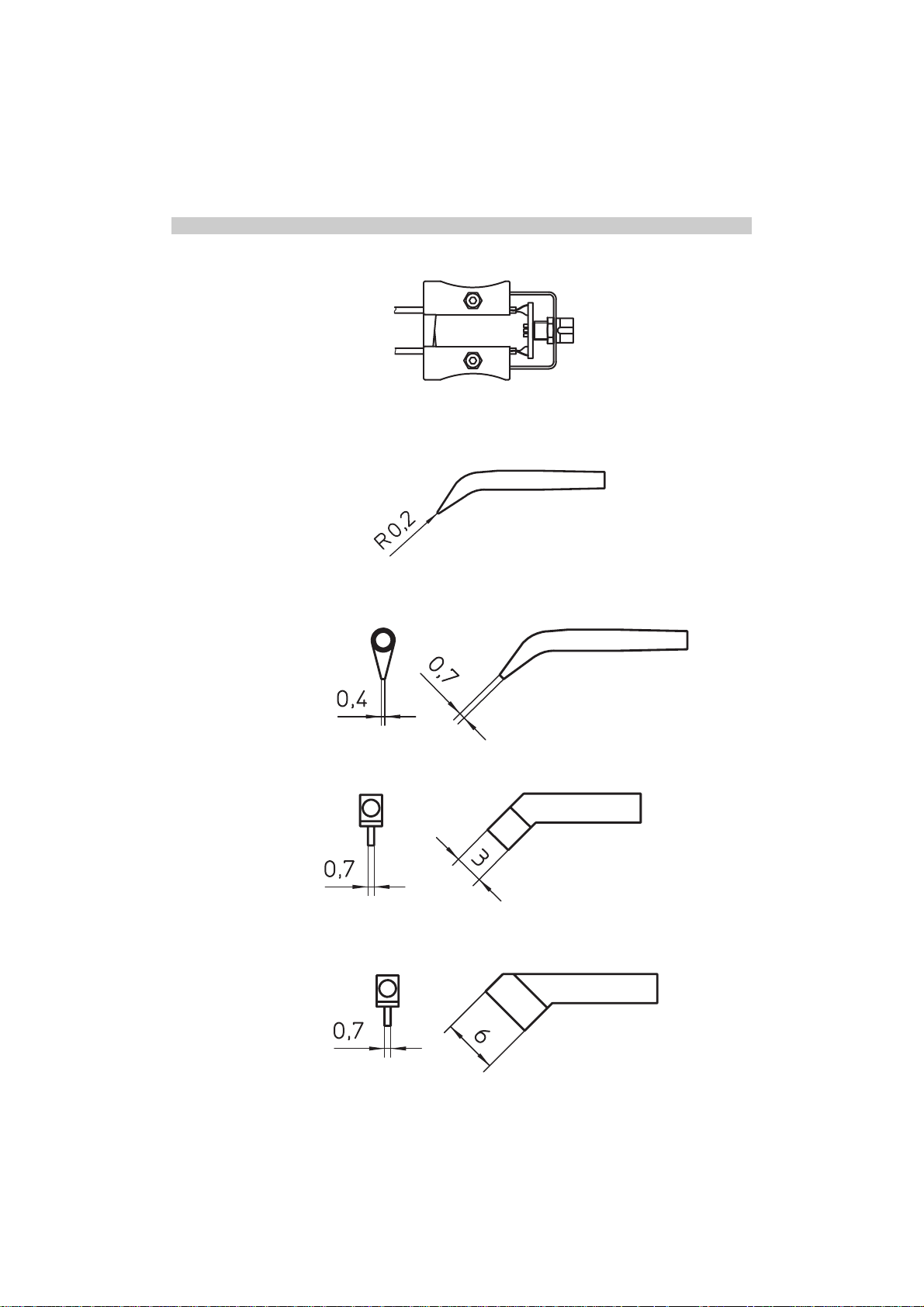

Lötspitzen Bilder RT-Tips siehe Seite 21.

Technische Änderungen vorbehalten!

Deutsch

Technische Daten

Anschlussspannung: 24 V Leistung: 80 W Aufheizzeit: 3 sec. Max.Temp.: 450°C

Page 7

Nous vous remercions de la confiance que vous nous avez accordée en achetant le micro pincette à dessouder WMRT. Lors de la fabrication, des exigences de qualité très sévères assurant un fonctionnement parfait de l’appareil, ont été appliquées.

1. Attention!

Avant la mise en service de l’appareil, veuillez lire attentivement ce mode d’emploi. Dans le cas du non-respect des consignes de sécurité, il y a danger pour le corps et danger de mort.

Le fabricant décline toute responsabilité pour les utilisations autres que celles décrites dans le mode d’emploi de même que pour les modifications effectuées par l’utilisateur.

Consignes de sécurité

● Déposer toujours le fer à souder dans le support d’origine.

● Eloigner tous les objets inflammables du fer à souder brûlant.

● Porter des vêtements de protection adéquats.Danger de brûlure par l’étain en fusion.

● Ne jamais laisser le fer à souder brûlant sans surveillan ce.

● Ne travaillez pas sur des pièces sous tension.

2. Description

Pincette de dessoudage très ergonomique pour le dessoudage des composants électroniques montés en surface (CMS). En cas de besoin,la paire de pannes peut être changée sans outil et utilisée sans orientation supplémentaire des pannes. Grâce aux deux éléments chauffants 40W intégrés, la température de soudage est atteinte en un temps record et régulée avec précision. Le capteur intégré à la poignée coupe la pincette dès qu'elle est déposée sur son support.

3. Mise en service

Pincette à dessouder dans le support de sécurité et s’assurer que la pièce manuelle ( 5 ) est correctement placée dans le support magnétique ( 1 ). Eloigner tous les objets combustibles de l’outil de soudage. Insérer le connecteur de raccordement ( 6 ) dans l’unité d’alimentation et le bloquer. Régler la température souhaitée dans l’unité d’alimentation.

Une fois la période de chauffage nécessaire écoulée, appliquer un peu de soudure sur les deux pannes du fer à souder.

4. Compensation du potentiel

Si une compensation du potentiel avec la panne est souhaitée, elle peut être réalisée au travers de l‘unité d‘alimentation. Les possibilités de raccordement d‘une ligne d‘ équipotentialité sont décrites dans la notice de l‘unité d‘alimentation.

5. Instructions d‘emploi

Remplacement des pannes du fer à souder

Attention danger de brûlures ! Ne remplacer les pannes du fer à souder que lorsqu’elles sont froides.Aucun outil n’est nécessaire pour le remplacement des pannes du fer à souder.La panne du fer à souder est insérée dans la partie arrière de pièce manuelle ( 5 ), il suffit de la tirer de la poignée souple de la panne du des cuvettes de poignée ( 3 ).

Attention:

Toujours veiller au bon positionnement de la panne. Au moment d'emboîter la nouvelle panne,veiller à bien l'en-

clencher à fond en un seul tour de main. Une panne mal emboîtée peut entraîner des dysfonctionnements.

Lors de la première mise en température, étamer la panne pour supprimer les couches d'oxyde et les impuretés dues au stockage. En période d'inactivité et avant de poser le fer, s'assurer que la panne est bien étamée. Ne pas utiliser des décapants trop agressifs.

L'éponge de nettoyage ( 2 ) doit toujours être humide. Utiliser exclusivement de l'eau distillée pour l'humidifier.

6. Accessoires

Pannes figure Pannes RT,voir les pages 21.

Sous réserve de modifications techniques!

Français

Caractéristiques techniques

Tension d’alimentation: 24 V Puissance: 80 W Durée de chauffe: 3 sec. Tempéra ture maxi.: 450°C

Page 8

We danken u voor de aankoop van de Weller-micro soldeerruimpincet WMRT en het door u gestelde vertrouwen in ons product.Bij de productie werd aan de strengste kwaliteitsvereisten voldaan om een perfecte werking van het toestel te garanderen.

1. Attentie!

Gelieve voor de ingebruikneming van het toestel de gebruiksaanwijzing aandachtig door te nemen. Bij het niet naleven van de veiligheidsvoorschriften dreigt gevaar voor leven en goed.

Voor ander, van de gebruiksaanwijzing afwijkend gebruik, alsook bij eigenmachtige verandering, wordt door de fabrikant geen aansprakelijkheid overgenomen.

Veiligheidsinstructies

● De soldeerbout altijd in de originele houder leggen.

● Alle brandbare voorwerpen uit de buurt van het soldeer-

werktuig verwijderen.

● Geschikte veiligheidskleding gebruiken. Verbrandingsgevaar door vloeibaar soldeertin.

● De hete soldeerbout nooit onbeheer laten.

● Werk niet aan onder spanning staande delen.

2. Beschrijving

Heel handige soldeerruimpincet voor de beweking van de fijnste SMD elektronica. Het paar sodeepunten kan indien nodig zonder gereedschap vevangen worden en zonder bijkomende afstelling van de soldeerpunten gebruikt worden. Door de geïntegreerde 2 X 40W verwarmingselementen wordt de soldeerpunttemperatuur bliksemsnel bereikt en exact geregeld. Door een ingebouwde sensor in de handgreep wordt de soldeerruimpincet bij het afleggen automatisch uitgeschakeld.

3. Ingebruikneming

Soldeerruimpincet in de veiligheidshouder leggen en ervoor zogen het handstuk handstuk ( 5 ) goed in de magneethouder ( 1 ) ligt.Alle brandbare voorwerpen uit de buurt van het soldeerwerktuig verwijderen.De aansluitstekker ( 6 ) in de voedingseenheid steken en vergrendelen. Aan de voedingseenheid de gewenste temperatuur instellen.Na het verstrijken van de benodigde opwarmingstijd de beide soldeer-

punten van een beetje soldeersel voorzien.

4. Potentiaalvereffening

Een gewenste potentiaalvereffening met de soldeerpunt kan via de gebruikte voedingseenheid tot stand gebracht worden. De aansluitmogelijkheden van een potentiaalvereffening zijn in de gebruiksaanwijzing van de voedingseenheid beschreven.

5. Werkvoorschriften

Soldeerpuntwissel

Opgelet verbrandingsgevaar! Het vervangen van de soldeerpunten mag alleen in koude toestand gebeuren.Voor de soldeerpuntwissel is er geen werktuig nodig. De soldeerpunt is in het achterste handstuk ( 5 ) gestoken, die kan door het gewoon trekken aan de softgreep van de greepschalen ( 3 ) uitgenomen worden.

Attentie:

Altijd op de goede zitting van de soldeerpunt letten. Bij het plaatsen van de nieuwe soldeerpunt moet erop gelet

worden dat de soldeerpunt in een bewerking volledig tot aan de aanslag ingestoken wordt. Het gebruik met niet volledig ingebrachte soldeerpunt kan tot storingen leiden.

Bij het eerste opwarmen de selectieve vertinbare soldeerpunt met soldeersel nat maken. Die verwijdert oxidelagen en onreinheden aan de soldeerpunt. Bij soldeerpuazes en voor het afleggen van de soldeerbout er altijd op letten dat de soldeerpunt goed vertind is. Geen te agressieve vloeimiddelen gebruiken.

Reinigingsspons ( 2 ) altijd vochtig houden. Hiervoor alleen gedestilleerd water gebruiken.

6. Toebehoren

Soldeerpunten afbeeldingen RLT-tips zie pagina 21.

Technische wijzigingen voorbehouden!

Nederlands

Technische gegevens

Aansluitspanning: 24 V Vermogen: 80 W Opwarmingstijd: 3 sec. Max. temp.: 450°C

Page 9

Grazie per la fiducia accordataci acquistando lo micropinzetta per dissaldatura WMRT.È una stazione ad aria calda rispetto dei più severi requisiti di qualità, così da garantire un funzionamento perfetto dell’apparecchio.

1. Attenzione!

Prima di mettere in funzione l’apparecchio,leggere accuratamente queste Istruzioni per l’uso e le Norme di sicurezza allegate. La mancata osservanza delle norme di sicurezza può causare pericolo per la vita e la salute.

Il costruttore non è responsabile per un uso dell’apparecchio diverso da quello previsto nelle presenti Istruzioni per l’uso né per eventuali modifiche non autorizzate.

Sicurezza

● Riporre lo stilo brasatore sempre nel suo supporto origi nale.

● Tenere l’utensile di brasatura lontano da qualsiasi ogget to infiammabile.

● Indossare idónei indumenti protettivi. Pericolo di incendio da stagno liquido.

● Non lasciare mai inosservato lo stilo brasatore caldo.

● Non lavorare su pezzi sotto tensione.

2. Descrizione

Pinzetta dissaldante facilmente maneggevole per la lavorazione di componenti elettronici di precisione con tecnologia SMD. Se necessario, è possbile sostituire la coppia della punta di brasatura senza l'impiego di attrezzi, evitando l'ulteriore orentamento della punta di brasatura. Grazie alle resistenze integrate 2 X 40W la temperatura nella punta di brasatura viene raggiunta rapidamente e regolata con precisione. Grazie ad un sensore montato nell'impugnatura, il saldatoio viene disinserito automaticamente nel momento in cui viene appoggiato sull'apposito supporto.

3. Messa in funzione

Pinzetta per dissaldatura nell’apposita superficie di sicurezza e accertarsi che maniglia ( 5 ) del saldatoio sia correttamente inserita nel portamagnete ( 1 ). Allontanare ogni oggetto infiammabile dall’attrezzo di saldatura. Inserire il connettore ( 6 ) nell’unità di alimentazione e bloccarlo in posizione. Impostare sull’unità di alimentazione la temperatura deside

rata.Superato il tempo di riscaldamento necessario,apportare su entrambi i saldatoi una piccola parte di lega di saldatura.

4. Compensazione di potenziale

Attraverso l‘apparecchio di alimentazione utilizzato è possibile realizzare una compensazione di potenziale sulla punta di brasatura. Le possibilità di collegamento di un cavo per la compensazione di potenziale sono descritte nel manuale d‘uso dell‘unità di alimentazione.

5. Indicazione di lavoro

Sostituzione del saldatoio

Attenzione, pericolo di bruciature! La sostituzione del saldatoio deve avvenire solo a freddo. Per la sostituzione del saldatoio non è necessario alcun attrezzo. Il saldatoio è inserito maniglia ( 5 ) posteriore, e può essere facilmente estratto afferrando la soffice impugnatura del maniglia di protezione ( 3 ) e tirando.

Attenzione:

Fare sempre attenzione che la punta di brasatura sia posizionata correttamente.

Inserendo la nuova punta di brasatura si dovrà fare attenzione che la punta venga inserita fino alla battuta con un unico movimento. L'utilizzo con la punta di brasatura non completamente inserita può comportare malfunzionamento.

Al primo riscaldamento umettare la punta di brasatura selettiva, stagnabile con lega brasante. Questa toglie gli strati di ossidazione dovuti alla conservazione ed altre impurità della punta di brasatura. Durante le pause di lavoro e prima di riporre il saldatoio fare sempre attenzione che la punta di brasatura sia ben stagnata. Non utilizzare fondenti troppo aggressivi.

Mantenere sempre umida la spugnetta di pulizia ( 2 ). A tale scopo utilizzare solo acqua distillata.

6. Accessori

Per l‘immagine punte RT vedere a pagina 21.

Con riserva di modifiche tecniche!

Italiano

Dati tecnici

Tensione di collegamento: 24 V Potenza: 80 W Tempo di riscaldamento: 3 sec. Temp.max.: 450 °C

Page 10

Thank you for placing your trust in our company by purchasing the Weller mirco-pinzetta WMRT. Production was based on stringent quality requirements which guarantee the perfect operation of the device.

1. Caution!

Please read these Operating Instructions and the attached Safety Information carefully prior to initial operation. Failure to observe the safety regulations results in a risk to life and limb.

The manufacturer shall not be liable for damage resulting from misuse of the machine or unauthorised alterations.

Safety Informations

● Always place the soldering iron in the original holder.

● Remove all inflammable objects from the proximity of

the hot soldering tool.

● Use suitable protective clothing. Risk of burns from liquid solder.

● Never leave the hot soldering iron unsupervised.

● Never work on voltage-carrying parts.

2. Description

Very manageable desoldering tweezers for precision SMD electronic devices.The soldering tip pair can be changed as required without the use of tools and can be used without additional alignment of the soldering tips.The integrated 2 X 40 W heating elements ensure that the soldering tip temperature is reached very quickly and controlled precisely. Sensors built in to the handle ensure that the desoldering tweezers are switched off automatically when placed down.

3. Installation

Place the desoldering tweezers in the safety rest and ensure that the ( 5 ) is correctly seated in the magnetic stand ( 1 ). Move all combustible objects away from the area of the soldering tool. Insert the connector plug ( 6 ) in the power supply unit and lock it. Set the desired temperature at the power supply unit.When the required heating-up period has elapsed, coat both soldering tips with some solder.

4. Grounding

If required, an grounding of the soldering bit can be created via the supply unit.The connection possibilities for grounding are described in the instructions for the supply unit.

5. Information for Operation

Changing the soldering tip

Caution, risk of burns! Soldering tips must only be changed when they have cooled down.The soldering tip change does not require tools.The soldering tip is inserted in the rear hand piece ( 5 ) and can be disconnected by simply pulling at the soft grip of the moulded grips ( 3 ).

Important:

Always ensure that the soldering tip is properly seated. When fitting the new soldering tip, ensure that the soldering

tip is inserted completely up to the stop in a single operation. Operation with a soldering tip that is not completely inserted can lead to malfunctions.

During the first heating-up period, coat the selected tinnable soldering tip with solder.This removes oxide layers and contamination on the soldering tip caused by storage.During soldering pauses and before setting down the soldering iron, always ensure that the soldering tip is well tinned. Never use an aggressive flux.

Always keep the cleaning sponge ( 2 ) damp. Use only distilled water.

6. Accessories

Soldering bits figure RT-Tips see pages 21.

Subject to technical change without notice!

English

Technical Data

Supply Voltage: 24 V Power Rating: 80 W Warm Up Time: 3 sec. Max.Temp.: 450ºC

Page 11

Tack för köpet av Weller Micro-avlödningspincett WMRT och visat förtroende. Vid tillverkningen har mycket stränga kvalitetskrav tillämpats för att säkerställa en klanderfri apparatfunktion.

1. Observera!

Läs noggrant igenom denna bruksanvisning och bifogade säkerhetsanvisningar innan du sätter apparaten i drift. Det är livsfarligt att inte följa säkerhetsföreskrifterna.

Tillverkaren ansvarar inte för användningar som avviker från bruksanvisningen, samt för egenmäktiga förändringar.

Säkerhetsanvisningar

● Lägg alltid lödkolven i originalhållaren.

● Ta bort alla brännbara föremål från lödverktygets om-

delbara närhet.

● Använd lämpliga skyddskläder.Fara för förbränning genom flytande lödtenn.

● Lämna aldrig den varma lödkolven utan tillsyn.

● Arbeta inte med detaljer som står under spänning.

2. Beskrivning

Mycket smidig avlödningspincett för finbearbetning av SMDelektronik. Lödspetsparet kan vid behov växlas utan verktyg och användas utan att lödspetsarna måste riktas in extra. Med de integrerade 2 X 40W värmeelementen uppnås lödspetstemperaturen blixtsnabbt och regleras exakt. Den inbyggda sensorn i greppet stänger av avlödningspincetten automatiskt när den placeras på sin plats.

3. Idrifttagning

Avlödningspincetten i säkerhetshållaren och kontrollera att handdelen ( 5 ) sitter ordentligt i magnethållaren ( 1 ).Avlägsna alla brännbara föremål från lödverktyget. Stick in anslutningskontakten ( 6 ) i försörjningsenheten och lås den. Ställ in önskad temperatur på försörjningsenheten. Fukta lödspetsarna med lite lödmetall när de har värmts upp.

4. Potentialutjämning

Den önskade potentialkompenseringen mot lödspetsen kan upprättas med det använda försörjningsaggregatet. Anslutningsmöjligheterna för en potentialkompensderande ledning beskrivs i bruksanvisningen för försörjningsenheten.

5. Arbetsanvisningar

Byte av lödspets

Iaktta försiktighet – risk för brännskador! Lödspetsarna får endast växlas när de är kalla. Det behövs inga verktyg för att växla lödspetsen. Lödspetsen är instucken i den handdelen ( 5 ) och kan lossas genom att man drar i lödspetsen greppskålar ( 3 ).

Viktigt:

Kontrollera alltid att lödspetsen sitter ordentligt. Vid isättning av en ny lödspets skall man kontrollera att löd-

spetsen är instucken helt till anslag.Inte helt införda lödspetsar kan leda till felfunktioner.

Fukta den selektivt förtennbara lödspetsen med lödtenn första gången den värms upp.Detta tar bort oxidskikt och smuts som uppkommit under lagring. e alltid till a tt lödspetsen är väl förtennad när lödkolven inte skall användas under en längre tid.Använd inte aggressiva flussmedel.

Håll alltid rengöringssvampen ( 2 ) fuktig. Använd för detta destillerat vatten.

6. Tillbehör

Lödspetsar Bilder RT-Tips se sidan 21.

Med förbehåll för tekniska ändringar!

Svenska

Tekniska data

Anslutningsspänning: 24 V Effekt: 80 W Uppvärmningstid: 3 sek. Max.Temp.: 450ºC

Page 12

Muchas gracias por la confianza al comprar la micro pinza de desoldar WMRT de Weller.Para la fabricación de este aparato se han aplicado unas normas de calidad muy exigentes que garantizan un correcto funcionamiento del mismo.

1. Atención!

Lea detenidamente el manual de instrucciones y las normas de seguridad adjuntas antes de poner en funcionamiento el aparato. Si incumple las normas de seguridad corre el riesgo de sufrir importantes lesiones físicas o incluso mortales.

El fabricante no asume ninguna responsabilidad por una utilización diferente a la descrita en el manual de instrucciones, así como por modificaciones arbitrarias.

Normas de seguridad

● Colocar el soldador siempre en el soporte original.

● Retirar todos los materiales inflamables que estén cerca

del soldador.

● Utilizar prendas de vestir de protección. Peligro de sufrir quemaduras por la manipulación de estaño líquido.

● Mantener el soldador siempre controlado.

● No trabaje con piezas que estén bajo tensión.

2. Descripción

Pinza de desoldar ergonómica y cómoda para trabajar con los delicados componentes electrónicos SMD. En caso necesario, el par de puntas de soldar se puede cambiar sin herramientas y se puede utilizar sin necesidad de ajustar las puntas de soldar.Las resistencias integradas (2 x 40 W) permiten a la punta alcanzar la temperatura con extremada rapidez y precisión. Gracias a un sensor incorporado en el mango,la pinza de desoldar se desactiva automáticamente al colocarla en el soporte.

3. Puesta en funcionamiento

Pinza de desoldar en el soporte de seguridad y asegurarse de que el mango ( 5 ) está colocado correctamente en el soporte magnético ( 1 ).Apartar todos los objetos inflamables que pudieran estar cerca del soldador.Enchufar el conector ( 6 ) en la unidad de alimentación y fijar su posición.Ajustar la temperatura deseada en la unidad de alimentación. Una vez transcurrido el tiempo de calentamiento

necesario aplicar un poco de estaño a ambas puntas de soldar.

4. Equipontencial

Es posible establecer una conexión equipotencial con respecto a la punta de soldar a través del equipo de alimentación utilizado. Las posibles conexiones de un conector equipotencial están descritas en el manual de uso de la unidad de alimentación.

5. Instrucciones

Cambio de la punta de soldar

¡Precaución! peligro de sufrir quemaduras. Cambiar la punta de soldar únicamente cuando esté fría. Para cambiarla no se requiere ninguna herramienta. La punta de soldar está introducida en la parte trasera del mango ( 5 ) y se puede extraer fácilmente tirando de la empuñadura de la empuñadura ( 3 ).

¡Atención!

Comprobar siempre que la punta de soldar está colocada correctamente.

Al colocar una nueva punta de soldar procurar introducirla completamente y de una vez hasta el tope. Si utiliza un soldador con la punta de soldar sin introducir completamente puede provocar un funcionamiento erróneo del mismo.

Al calentar por primera vez la punta de soldar aplicarle soldadura estaño. Éste sir ve para eliminar las capas de óxido que se hayan podido formar durante su almacenaje,así como otras impurezas en la punta de soldar.Al dejar de soldar y colocar el soldador en el soporte procurar que la punta de soldar esté siempre bien estañada. No utilizar fundentes demasiado agresivos.

Mantener siempre bien humedecida la esponja ( 2 ).Para ello utilizar únicamente agua destilada.

6. Accesorios

Puntas de soldar,figuras, consejos, véase la página 21.

Sujeto a madificaciones técnicas!

Espanol

Datos técnicos

Toma de tensión: 24 V Potencia: 80 W Intervalo de calentamiento: 3 seg. Tempera tura máx.: 450ºC

Page 13

Vi takker Dem for den tiltro, De viser os ved at købe denne Weller Mikropinza WMRT.Der stilles strenge kvalitetskrav til produktionen for at sikre, at apparatet fungerer korrekt.

1. Bemærk!

Før ibrugtagning bedes De læse denne brugsvejledning nøje igennem. Hvis sikkerhedsforskrifterne ikke overholdes, kan der være fare for kvæstelser med døden til følge.

Producenten fraskriver sig ethvert ansvar for skader,der måtte opstå som følge af, at apparatet anvendes til andre formål end anført i brugsanvisningen eller egenmægtigt ændres.

Sikkerhedshenvisninger

● Loddekolben placeres altid i den originale opbevaring.

● Alle antændelige genstande i nærheden af det varme

loddeværktøj bør fjernes.

● Der skal anvendes tilstrækkelig beskyttelsesbeklædning. Fare for forbrænding gennem flydende loddetin.

● Den varme loddekolbe bør aldrig efterlades uden opsyn.

● De bør ikke arbejde ved dele, som står under spæn-

ding.

2. Beskrivelse

Pinza de desoldar ergonómica y cómoda para trabajar con los delicados componentes electrónicos SMD.En caso necesario, el par de puntas de soldar se puede cambiar sin herramientas y se puede utilizar sin necesidad de ajustar las puntas de soldar.Las resistencias integradas (2 x 40 W) permiten a la punta alcanzar la temperatura con extremada rapidez y precisión. Gracias a un sensor incorporado en el mango, la pinza de desoldar se desactiva automáticamente al colocarla en el soporte.

3. Ibrugtagning

Aflodningspincetten i sikkerhedsholderen og sørg for,at håndtag ( 5 ) sidder ordentligt i magnetholderen ( 1 ). Fjern alle brændbare genstande i nærheden af loddeværktøjet. Stikket ( 6 ) sættes i forsyningsenheden og fastspændes. Indstil den ønskede temperatur i forsyningsenheden. Påfør begge loddespidser en smule loddetin, så snart opvarmningstiden er udløbet.

4. Potentialudligning

Der kan kun oprettes den ønskede potentialudligning til loddespidsen via den valgte forsyningsenhed. Tilslutningsmulighederne for en potentialudligningsledning er beskrevet i forsyningsenhedens betjeningsvejledning.

5. Arbejdsanvisninger

Udskiftning af loddespidser

Pas på – forbrændingsfare! Loddespidserne må kun udskiftes i kold tilstand. Udskiftning af loddespidser kan foretages uden værktøj. Loddespidsen sidder fast i den bageste del håndtaget ( 5 ); denne kan trækkes ud ved at trække en enkelt gang i loddespidsens grebrillerne ( 3 ).

Bemærk:

Det er vigtigt, at loddespidsen altid er positioneret korrekt. Under isætning af en ny loddespids skal man sikre sig, at

loddespidsen monteres i én bevægelse indtil anslag rammes. Hvis loddespidsen ikke er monteret korrekt, kan dette føre til funktionsfejl.

Ved førstegangsopvarmning tilføres loddemiddel til loddespidsen, som kan fortinnes selektivt. Dette fjerner oxydbelægninger og urenheder, som stammer fra opbevaring. Loddespidsen skal være ordentligt fortinnet ved loddepauser og aflægning.Aggressive flusmidler bør ikke anvendes.

Rengøringssvampen ( 2 ) skal holdes fugtig. Der anvendes kun destilleret vand.

6. Tilbehør

Loddespidser Billeder RT-tips se side 21.

Forbehold for tekniske ændringer!

Dansk

Tekniske data

Indgangsspænding: 24 V Effekt: 80 W Opvarmningstid: 3 sek. Maks. temp.: 450°C

Page 14

Agradecemos a confiança demonstrada pela sua aquisição do micro-ferro de pinça Weller WMRT. O fabrico baseou-se nas mais rigorosas exigências de qualidade, ficando assim assegurado um funcionamento correcto do aparelho.

1. Atenção!

Antes de colocar o aparelho em funcionamento leia com atenção este manual de instruções. No caso de incumprimento das regras de segurança existe o perigo de ferimentos e de morte.

No caso de uma utilização divergente à indicada no Manual de instruções, bem como no caso de modificações não autorizadas, o fabricante não aceita qualquer responsabilidade.

Indicações de segurança

● Pousar o ferro de soldar sempre no descanso original.

● Remover todos os objectos inflamáveis das imediações

da ferramenta de solda.

● Utilizar vestuário de protecção adequado. Perigo de queimaduras pelo estanho de solda fundido.

● Nunca deixar o ferro de soldar sem supervisão.

● Nunca trabalhe em componentes sob tensão.

2. Descrição

Pinça de solda de remoção de manuseamento fácil para a maquinação dos mais finos componentes electrónicos SMD (surface mounted device). Caso necessário, o par de pontas de solda pode ser substituído sem ferramentas e pode ser utilizado sem alinhamento adicional das pontas de solda. A temperatura da ponta de solda é atingida de forma rapidíssima e regulada com precisão, devido aos elementos térmicos 2 X 40W integrados. Devido ao sistema sensor no punho, a pinça de solda de remoção é desligada automaticamente ao ser pousada.

3. Colocação em funcionamento

A pinça de solda de remoção no descanso de segurança e assegurar que, o elemento manual ( 5 ) se encontre devidamente colocado no suporte magnético ( 1 ). Remover todos os objectos inflamáveis das imediações da ferramenta de solda. Inserir a ficha de ligação ( 6 ) na unidade de alimentação e bloqueá-la. Regular na unidade de alimentação a

temperatura pretendida.Após decorrido o tempo de aquecimento necessário, aplicar um pouco de solda às duas pontas de solda.

4. Compensação de potência

A compensação de potência pretendida, relativamente à ponta de solda, pode ser efectuada mediante a unidade de alimentação utilizada.As possibilidade de ligação do cabo de compensação de potência estão descritas no manual de instruções da unidade de alimentação.

5. Instruções de trabalho

Mudança da ponta de solda

Cuidado: Risco de queimadura! A substituição das pontas de solda pode ser efectuada exclusivamente no estado frio. Para a mudança da ponta de solda não é necessária nenhuma ferramenta.A ponta de solda encontra-se elemento manual ( 5 ) traseiro, podendo ser desencaixada, puxando simplesmente pelo punho-soft das pegas ( 3 ).

Atenção:

Observar sempre que a ponta de solda esteja devidamente fixada.

Ao encaixar uma nova ponta de solda deve observar-se que, a ponta de solda seja encaixada num único processo e completamente até ao encosto. A operação com uma ponta de solda não encaixada por completo pode provocar falhas do funcionamento.

Aplicar solda no primeiro aquecimento à ponta de solda selectiva. Esta solda elimina as camadas de óxido criado durante a armazenagem e as impurezas da ponta de solda. Em caso de intervalos de solda e antes de pousar o ferro de soldar,tenha sempre em atenção que, a ponta de solda esteja bem coberta de estanho.Nunca utilizar agentes de fluidificação demasiado agressivos.

Manter a esponja para limpeza ( 2 ) sempre húmida. Utilizar exclusivamente água destilada para o efeito.

6. Acessórios

Para as figuras das pontas de solda RT,consulte a página

21.

Reservado o direito a alterações técnicas!

Português

Dados técnicos

Tensão de ligação: 24 V Potência: 80 W Tempo de aquecimento: 3 seg. Temp.máx.: 450°C

Page 15

Kiitämme sinua osoittamastasi luottamuksesta ostettuasi Weller Micro-juotonpoistopinsetti WMRT.Valmistuksen perustana on ollut tiukat laatuvaatimukset, jotka varmistavat laitteen virheettömän toiminnan.

1. Huomio!

Lue nämä käyttöohjeet huolellisesti läpi ennen laitteen käyttöönottoa. Turvallisuusohjeiden laiminlyönti voi johtaa loukkaantumisiin tai hengenvaaraan.

Valmistaja ei ota vastuuta muusta käyttöohjeista poikkeavasta käytöstä tai omavaltaisesti suoritetuista muutoksista.

Turvallisuusohjeet

●

Laita juottokolvi aina alkuperäiseen pidikkeeseen.

●

Ota kaikki helpostipalavat esineet kuuman juottimen läheisyydestä pois.

●

Käytä sopivia suojavarusteita. Nestemäinen juottotina aiheuttaa palovammojen vaaran.

●

Älä jätä kuumaa juottokolvia ilman valvontaa.

●

Älä tee töitä jännitteenalaisilla osilla.

2. Kuvaus

Erittäin kätevät juotteenpoistopihdit tarkkuutta vaativan SMD-elektroniikan käsittelyyn. Juottokärkipari voidaan vaihtaa tarvittaessa ilman työkaluja ja käyttää ilman juottokärkien ylimääräistä suuntausta. Integroitujen 2 X 40W kuumennuselementtien ansiosta juottokärjen lämpötila saavutetaan salamannopeasti ja sitä säädellään tarkasti. Kahvaan rakennetun sensoriikan ansiosta juotteenpoistopihdit kytkeytyvät automaattisesti päältä telineeseen asetettaessa.

3. Käyttöönotto

Juotonpoistopinsetti turvapidikkeeseen ja varmista, että juottokolven käsikappale ( 5 ) on asianmukaisesti magneetinpitimessä ( 1 ). Ota kaikki helpostipalavat esineet juottimen läheisyydestä pois. Pistä liitäntäpistoke ( 6 ) syöttöyksikköön ja lukitse se. Säädä haluamasi lämpötila syöttöyksiköstä. Kun tarvittava kuumennusaika on kulunut, kostuta molemmat juottokärjet juotteella.

4. Potentiaalintasaus

Haluamasi potentiaalin tasaus juottokärkeen voidaan laatia käytetyn syöttöyksikön avulla. Potentiaalintasausjohdon liitäntämahdollisuudet on kuvattu syöttöyksikön käyttöohjeissa.

5. Toimintaohjeet

Juottokärjen vaihto

Varovasti Palovammojen vaara! Juottokärjen vaihto saa tapahtua vain kylmänä. Juottokärjen vaihtoon ei tarvita mitään työkaluja. Juottokärki on pistetty taaimpaan käsikappaleeseen ( 5 ), se voidaan helposti vetää irti kahvan kupin ( 3 ) pehmytkahvasta.

Huomio:

Varmista,että juottokärki on kunnolla paikallaan. Uutta juottokärkeä asennettaessa on myös huomioitava se,

että juottokärki on pistetty kokonaan rajoittimeen asti.Käyttö epätäydellisesti asennetulla juottokärjellä voi aiheuttaa virhetoimintoja.

Kostuta ensimmäisen kuumennuksen yhteydessä selektiiviset tinattavat juottokärjet juotteella. Se poistaa varastoinnista johtuvan oksidikerroksen ja epäpuhtaudet juottokärjestä. Juotostaukojen aikana ja ennen juottokolven poislaittamista on huolehdittava siitä, että juottokärki on kunnolla tinattu. Älä käytä mitään liian voimakkaita juoksutteita.

Pidä puhdistussieni ( 2 ) aina kosteana.Käytä siihen vain tislattua vettä.

6. Tarvikkeet

Juottokärjet kuvat RT-vihjeet katso sivu 21.

Oikeus teknisiin muutoksiin pidätetään!

Suomi

Tekniset tiedot

Kytkentäjännite: 24 V Teho: 80 W Kuumennusaika: 3 sek. Maks. lämpöt.: 450°C

Page 16

Σας ευχαριστούµε για την εµπιστοσύνη που µας δείξατε, αγοράζοντας το έµβλο Micro WMRT της Weller. λαβίδα αποκλλησης αυστηρές απαιτήσεις ποιτητας, ώστε να εξασφαλίζεται η άψογη λειτουργία της συσκευής.

1. Προσοχή!

Πριν τη θέση σε λειτουργία της συσκευής διαβάστε παρακαλώ προσεκτικά αυτές τις οδηγίες λειτουργίας. Σε περίπτωση µη τήρησης των κανονισµών ασφαλείας υπάρχει κίνδυνος για τη ζωή και την αρτιµέλειά σας.

Γι α κάθε άλλη χρήση, που αποκλίνει απ τις οδηγίες λειτουργίας, καθώς και σε περίπτωση αυθαίρετης µετατροπής, δεν αναλαµβάνεται απ την πλευρά του κατασκευαστή καµία ευθύνη.

Υποδείξεις ασφαλείας

●

Εναποθέτετε το έµβολο συγκλλησης πάντοτε στη γνήσια βάση εναπθεσης.

●

Αποµακρύνετε λα τα εύφλεκτα αντικείµενα κοντά απ το καυτ εργαλείο συγκλλησης.

●

Χρησιµοποιείτε κατάλληλη προστατευτική ενδυµασία. Κίνδυνος εγκαύµατος απ τον υγρ κασσίτερο κλλησης (καλάι).

●

Μην αφήνετε ποτέ το καυτ έµβολο συγκλλησης χωρίς επιτήρηση.

●

Μην εργάζεστε σε µέρη που βρίσκονται υπ τάση.

2. Περιγραφή

Πολύ εύχρηστη λαβίδα αποκλλησης για την επεξεργασία λεπτών ηλεκτρονικών SMD. Το ζεύγος ακίδων συγκλλησης µπορεί, ταν χρειάζεται, να αλλάζει χωρίς τη χρήση εργαλείου και να χρησιµοποιηθεί χωρίς πρσθετη ευθυγράµµιση των ακίδων συγκλλησης. Χάρη στο ενσωµατωµένο θερµαντικ στοιχείο 2 X 40 W επιτυγχάνεται η θερµοκρασία της ακίδας συγκλλησης ταχύτατα και µε ακρίβεια. Μέσω ενς ενσωµατωµένου αισθητήρα στη χειρολαβή απενεργοποιείται αυτµατα η λαβίδα αποκλλησης κατά την εναπθεση.

3. Θέση σε λειτουργία

Τη λαβίδα αποκλλησης στη βάση εναπθεσης ασφαλείας και βεβαιωθείτε, τι η λαβή του εµβλου συγκλλησης / η χειροσυσκευή ( 5 ) βρίσκεται σωστά στο µαγνητικ στήριγµα ( 1 ). Αποµακρύνετε λα τα εύφλεκτα αντικείµενα κοντά απ το εργαλείο συγκλλησης. Τοποθετήστε το φις σύνδεσης ( 6 ) στο

τροφοδοτικ και ασφαλίστε το. Ρυθµίστε στο τροφοδοτικ την επιθυµητή θερµοκρασία. Μετά το πέρας του απαιτούµενου χρνου θέρµανσης προσθέστε στις δύο ακίδες συγκλλησης λίγο συγκολλητικ κράµα (καλάι).

4. Εξίσωση δυναµικού

Μια επιθυµητή εξίσωση δυναµικού µε την ακίδα συγκλλησης µπορεί να αποκατασταθεί µέσω του χρησιµοποιούµενου τροφοδοτικού. Οι δυναττητες σύνδεσης ενς αγωγού εξίσωσης δυναµικού περιγράφονται στις οδηγίες λειτουργίας του τροφοδοτικού.

5. Υποδείξεις εργασίας

Αλλαγή των ακίδων συγκ#λλησης

Προσοχή κίνδυνος εγκαύµατος! Η αντικατάσταση των ακίδων συγκλλησης επιτρέπεται να γίνεται µνο σε κρύα κατάσταση. Για την αλλαγή των ακίδων συγκλλησης δε χρειάζεται κανένα εργαλείο. Η ακίδα συγκλλησης είναι βυσµατωµένη στο πίσω µέρος της χειροσυσκευής ( 5 ), και µπορεί να αφαιρεθεί, τραβώντας απλά την απαλή λαβή το κέλυφος λαβής ( 3 ).

Προσοχή:

Προσέχετε πάντοτε τη σωστή προσαρµογή της ακίδας συγκλλησης. Κατά την τοποθέτηση της νέας ακίδας συγκλλησης πρέπει να προσέξετε, να βυσµατωθεί η ακίδα συγκλλησης µε την πρώτη προσπάθεια εντελώς µέχρι το τέρµα. Η λειτουργία µε µη εντελώς βυσµατωµένη ακίδα συγκλλησης µπορεί να οδηγήσει σε λάθος λειτουργία.

Κατά την πρώτη θέρµανση προσθέστε στη ακίδα συγκλλησης λίγο συγκολλητικ κράµα (καλάι). Αυτ αποµακρύνει τυχν οξειδώσεις και ρύπανση λγω αποθήκευσης απ την ακίδα συγκλλησης. Στα διαλείµµατα της συγκλλησης και πριν την εναπθεση του εµβλου συγκλλησης προσέχετε πάντοτε, να είναι η ακίδα συγκλλησης καλά επικασσιτερωµένη. Μη χρησιµοποιείται κανένα διαβρωτικ συλλίπασµα (υλικ καθαρισµού).

∆ιατηρείτε το σφουγγάρι καθαρισµού ( 2 ) πάντοτε υγρ. Χρησιµοποιείτε γι’ αυτ µνο απεσταγµένο νερ.

6. Εξαρτήµατα

Εικνες ακίδων συγκλλησης RT βλέπε στη σελίδα 21.

Με επιφύλαξη του δικαιώµατος τεχνικών αλλαγών!

Ελληνικ

Τεχνικά στοιχεία

Τάση σύνδεσης: 24 V Ισχύς: 80 W Χρνος θέρµανσης: 3 δευτ. Μέγιστη θερµοκρασία: 450°C

Page 17

Weller Micro Lehim ç∂karma c∂mb∂z∂ WMRT havyas∂n∂ sat∂n almakla, bize göstermiµ olduπunuz güven için çok teµekkür ederiz. Üretim s∂ras∂nda cihaz∂n kusursuz olarak çal∂µmas∂n∂ güvenceye alan en s∂k∂ kalite talepleri temel al∂nm∂µt∂r.

1. Dikkat!

Aleti çal∂µt∂rmadan önce bu kullan∂m k∂lavuzunu çok dikkatli okuyunuz. Emniyet talimatlar∂na uyulmamas∂ durumunda hayati tehlike söz konusu olabilir.

Kullan∂m k∂lavuzundan sapan kullan∂mda ve kendi baµ∂n∂za yapt∂π∂n∂z deπiµikliklerde, üretici taraf∂ndan hiç bir sorumluluk üstlenilmez.

Güvenlik uyar∂lar∂

● Lehim havyas∂n∂ daima orijinal altl∂π∂na koyunuz.

● Yanma tehlikesi olan tüm objeleri s∂cak havyan∂n

yak∂n∂ndan uzaklaµt∂r∂n∂z.

● Yanabilir tüm objeleri s∂cak havyan∂n çevresinden uzaklaµt∂r∂n∂z. S∂v∂ lehimden dolay∂ yanma tehlikesi .

● S∂cak havyay∂ asla denetimsiz bir µekilde b∂rakmay∂n∂z.

● Gerilim alt∂nda duran parçalarda çal∂µma yapmay∂n∂z.

2. Tasvir

En hassas SMD elektroniπi ile çal∂µmada kullan∂m∂ rahat lehim ç∂karma c∂mb∂z∂. Havya ucu çifti ihtiyaç halinde aletsiz deπiµtirilebilir ve ilave havya uçlar∂n∂n ilave tertibatlar∂ olmadan kullan∂labilir. Entegre edilmiµ 2 X 40W ∂s∂tma elemanlar∂ ile lehim havyas∂ s∂cakl∂π∂na çok h∂zl∂ ulaµ∂l∂r ve kesin ayarlan∂r. Lehim ç∂karma c∂mb∂z∂n∂n sap∂na tak∂lan sensörden dolay∂ havya altl∂πa konurken otomatik olarak devre d∂µ∂ kal∂r.

3. Kullanıma alı¸s

Lehim ç∂karma c∂mb∂z∂ emniyet altl∂π∂na konulmal∂ el parças∂n∂n ( 5 ) usulüne uygun bir øekilde m∂knat∂sl∂ tutucuda ( 1 ) durmas∂na dikkat edilmelidir. Yanma tehlikesi olan tüm objeleri havyan∂n yak∂n∂ndan uzaklaøt∂r∂n∂z. Baπlant∂ soketi ( 6 ) besleme ünitesine tak∂lmal∂ ve kilitlenmelidir. Besleme ünitesinde istenilen ∂s∂ ayarlanmal∂d∂r. Gerekli ∂s∂tma süresinin bitiminden sonra her iki havya ucuna biraz lehim sürülmelidir.

4. Potansiyel denkleme

Kullanılan beslenim birimi üzerinden lehim kalemi ucuna istenilen potansiyel denklemesi yapılabilir. Potansiyel denkleme hattının ba˘glantı ¸sekilleri için, sözkonusu beslenim biriminin kullanım kitabına bakınız.

5. Kullanımla ilgili notlar

Havya ucunu deπiøtirme

Dikkat yanma tehlikesi! Havya uçlar∂, sadece soπuk durumda deπiøtirilmelidir. Havya ucunu deπiøtirirken hiçbir alete gerek yoktur. Havya ucu arka el parças∂na ( 5 ) tak∂l∂d∂r tutamaklar∂n ( 3 ) yumuøak tutamaπ∂ndan hafifçe çekilebilir.

Dikkat:

Havya ucunun, havyaya iyi µekilde oturmas∂na dikkat edilmelidir.

Yeni havya ucunu yerleµtirirken, ucun tek bir iµlemle dayanak noktas∂na kadar tamamen içeri tak∂lmas∂na dikkat edilmelidir. Tamamen içeriye kadar tak∂lmayan uçlarla çal∂µma yap∂ld∂π∂nda hatal∂ fonksiyonlar meydana gelebilir. ∑lk defa ∂s∂t∂rken seçilebilir, kalaylanabilir havya ucuna lehim sürülmelidir.

Bu, depolamadan kaynaklanan havya ucundaki oksit tabakalar∂n∂ ve kirleri giderir. Lehimleme molalar∂nda ve havyay∂ altl∂πa koymadan önce havya ucunun iyice lehim ile s∂vand∂π∂na dikkat edilmelidir. Aµ∂nd∂r∂c∂ lehim s∂v∂s∂ kullan∂lmamal∂d∂r.

Temizleme süngeri ( 2 ) daima nemli tutulmal∂d∂r. Bunun için sadece saf su kullan∂lmal∂d∂r.

6. Aksam

Lehim kalemi uçları Resimler RT uçları bkz. 21 Sayfa .

Teknik deπiµikliklerin hakk∂ sakl∂d∂r!

Almanca

Teknik bilgiler

Baπlant∂ gerilimi: 24 V Güç: 80 W Is∂nma süresi: 3 san. Azami s∂cakl∂k.: 450°C

Page 18

Dûkujeme za dÛvûru, kterou jste nám projevili zakoupením Mikro Odletovávací Weller WMRT. Pﬁi v˘robû bylo dbáno na nejpﬁísnûj‰í poÏadavky na kvalitu, které zaruãují spolehlivou funkci náﬁadí.

1. Pozor!

Pﬁed uvedením náﬁadí do provozu si pozornû pﬁeãtûte tento návod k pouÏití. Pﬁi nedodrÏení bezpeãnostních pﬁedpisÛ hrozí nebezpeãí ohroÏení zdraví nebo Ïivota.

Pﬁi pouÏití, které neodpovídá provoznímu návodu, nebo pﬁi svévoln˘ch zmûnách nepﬁebírá v˘robce zodpovûdnost.

Bezpeãnostní pokyny

● Pájeãku vÏdy odkládejte do originálního bezpeãnostního stojánku.

● OdstraÀte z blízkosti horké pájeãky v‰echny hoﬁlaviny.

● PouÏívejte vhodn˘ ochrann˘ odûv. Nebezpeãí popále-

ní tekut˘m pájecím cínem.

● Horkou pájeãku nenechávejte nikdy bez dozoru.

● Nepájejte díly, které jsou pod napûtím.

2. Popis

3. Uvedení do provozu

Odletovávací kle‰tû poloÏte do bezpeãnostního stojánku a ujistûte se úchyt ( 5 ) ﬁádnû sedí v magnetickém drÏáku ( 1 ). Z blízkosti pájeãky odstraÀte v‰echny hoﬁlavé pﬁedmûty. Napájecí konektor ( 6 ) zastrãte do napájecí jednotky a zajistûte jej. Na napájecí jednotce nastavte poÏadovanou teplotu. Po uplynutí doby ohﬁevu smoãte oba pájecí hroty do pájky, aby se z ní na nich vytvoﬁil tenk˘ povlak.

4. Vyrovnání potenciálÛ

PoÏadované vyrovnání potenciálÛ u pájecího hrotu mÛÏe b˘t vytvoﬁeno pomocí pouÏitého napájecího zaﬁízení. MoÏnosti pﬁipojení vedení k vyrovnání potenciálÛ jsou popsány v provozním návodu napájecí jednotky.

5. Pracovní pokyny

V˘mûna pájecích hrotÛ

Pozor na nebezpeãí popálení! Pájecí hroty se smûjí mûnit, jen kdyÏ jsou vychladlé. K v˘mûnû pájecích hrotÛ není potﬁeba Ïádn˘ nástroj. Pájecí hrot je zastrãen v zadní úchytu ( 5 ), lze jej vysunout pouh˘m tahem za mûkkou gumovou tlumící vloÏku Softgriff paÏbiãku ( 3 ).

Pozor:

VÏdy dbejte na správné nasazení pájecího hrotu.

Pﬁi nasazování nového pájecího hrotu dbejte na to, aby se pájecí hrot jedním pohybem zasunul aÏ po doraz. PouÏití pájeãky se ‰patnû zasunut˘m pájecím hrotem mÛÏe vést k chybné funkci.

Pﬁi prvním zahﬁátí naneste na selektivnû pocínovatelné pájecí hroty pájku. Ta odstraní z pájecího hrotu vrstvy oxidÛ vzniklé pﬁi skladování a neãistoty. Pﬁi pﬁestávkách v pájení a pﬁed odloÏením pájeãky dbejte na to, aby byl pájecí hrot dobﬁe pocínován. NepouÏívejte pﬁíli‰ agresivní tavidla.

âisticí houbu ( 2 ) udrÏujte vÏdy vlhkou. PouÏívejte k tomu v˘hradnû destilovanou vodu.

6. Pﬁíslu‰enství

Obrázky pájecích hrotÛ RT-Tips viz strana 21.

Technické zmûny vyhrazeny!

âesky

Technické údaje

Napájecí napûtí: 24 V V˘kon: 80 W Doba ohﬁevu: 3 s Max. tepl.: 450 °C

Page 19

Dzi´kujemy za zaufanie okazane nam przy Mikropincet´ Weller WMRT. Za podstaw´ produkcji przyj´to surowe wymogi jakoÊciowe, które gwarantujà poprawne dzia∏anie urzàdzenia.

1. Uwaga!

Przed uruchomieniem urzàdzenia nale˝y przeczytaç uwa˝nie niniejszà instrukcj´ obs∏ugi. Nieprzestrzeganie przepisów bezpieczeƒstwa stanowi zagro˝enie dla ˝ycia i zdrowia.

Za inne, niezgodne z niniejszà instrukcjà obs∏ugi u˝ytkowanie lutownicy oraz samowolne zmiany w urzàdzeniu producent nie ponosi odpowiedzialnoÊci.

Wskazówki bezpieczeƒstwa

● Lutownic´ zawsze odk∏adaç na firmowà podstawk´.

● W pobli˝u rozgrzanego narz´dzia lutowniczego nie

mogà znajdowaç si´ ˝adne ∏atwopalne przedmioty.

● Korzystaç z w∏aÊciwej odzie˝y ochronnej. Niebezpieczeƒstwo poparzenia p∏ynnà cynà lutowniczà.

● Nie pozostawiaç rozgrzanej lutownicy bez nadzoru.

● Nie pracowaç przy elementach b´dàcych pod

napi´ciem.

2. Opis

Niezwykle por´czna pinceta rozlutownicza do prac nad precyzyjnymi podzespo∏ami elektronicznymi SMD. W razie potrzeby, par´ grotów lutowniczych mo˝na wymieniaç bez u˝ycia narz´dzi i bez koniecznoÊci przeprowadzania dodatkowych czynnoÊci regulacyjnych. Dzi´ki wbudowanemu elementowi grzejnemu o mocy 2 X 40W, temperatura lutownicza osiàgana jest b∏yskawicznie szybko i precyzyjnie. Dzi´ki technice sensorowej zastosowanej w uchwycie, pinceta rozlutownicza jest automatycznie wy∏àczana po od∏o˝eniu jej na podstawce.

3. Uruchomienie

Pincet´ rozlutowniczà od∏o˝yç na podstawk´ zabezpieczajàcà i upewniç si´, ˝e uchwyt ràczka ( 5 ) umieszczone zosta∏y prawid∏owo w uchwycie magnetycznym ( 1 ). W pobli˝u lutownicy nie mogà znajdowaç si´ ˝adne ∏atwopalne przedmioty. Pod∏àczyç wtyczk´ przy∏àczeniowà

( 6 ) do instalacji zasilajàcej i zablokowaç. Przy instalacji zasilajàcej ustawiç ˝àdanà temperatur´. Po up∏ywie wymaganego czasu nagrzewania nale˝y nanieÊç na obydwa groty niewielkà iloÊç lutu.

4. Wyrównanie potencja∏u

˚àdane wyrównanie potencja∏u wzgl´dem grotu lutowniczego mo˝na uzyskaç poprzez stosowanà jednostk´ zasilajàcà. Sposoby przy∏àczania przewodu wyrównania potencja∏u opisane zosta∏y w instrukcji obs∏ugi jednostki zasilajàcej.

5. Wskazówki dot. pracy

Wymiana grotu lutowniczego

Ostro˝nie Niebezpieczeƒstwo poparzeƒ! Groty lutownicze wolno wymieniaç tylko przy stanie zimnym. Do wymiany grotów lutowniczych nie sà wymagane ˝adne dodatkowe narz´dzia. Grot lutowniczy osadzony jest w tylnej cz´Êci àczce ( 5 ) i mo˝e zostaç wyj´ty poprzez pociàgni´cie za mi´kki os∏ony uchwytu ( 3 ).

Uwaga:

Zawsze nale˝y uwa˝aç, aby grot lutowniczy by∏ w∏aÊciwie osadzony. Podczas zak∏adania nowego grotu lutowniczego nale˝y zwróciç uwag´, aby grot osadzony zosta∏ ca∏kowicie do oporu. Eksploatacja z nie do koƒca osadzonym grotem lutowniczym mo˝e prowadziç do usterki dzia∏ania urzàdzenia. Przy pierwszym nagrzewaniu pokryç lutem selektywny, pobielony grot. Dzi´ki temu z grotu lutowniczego usuni´te zostanà wszelkie zanieczyszczenia i osady powsta∏e w procesie utleniania. W trakcie przerw w lutowaniu i przed od∏o˝eniem lutownicy na podstawk´ nale˝y zawsze pami´taç o tym, aby grot by∏ dobrze pokryty warstwà cyny. Nie stosowaç ˝ràcych topników. Gàbka do czyszczenia ( 2 ) powinna byç zawsze nasàczona wodà. W tym celu stosowaç wy∏àcznie wod´ destylowanà.

6. Akcesoria

Ilustracje grotów lutowniczych i porady RT patrz na stronie

21.

Zmiany techniczne zastrze˝one!

Polski

Dane techniczne

Napi´cie przy∏àczeniowe: 24 V Moc: 80 W Czas nagrzewania: 3 sek. Maks. temp.: 450°C

Page 20

Köszönjük a Weller WMRT Micro kiforrasztócsipeszt megvásárlásával irányunkban mutatott bizalmát. A gyártás során a legszigorúbb minŒségi követelményeket vettük alapul, ami biztosítja a készülék kifogástalan mıködését.

1 . Figyelem!

Kérjük, a készülék üzembe helyezése elŒtt figyelmesen olvassa át ezt az üzemeltetési útmutatót. A biztonsági elŒírások figyelmen kívül hagyása baleset- és életveszélyt jelent.

Más, az üzemeltetési utasítástól eltérŒ használatért, valamint önkényes változtatás esetén, a gyártó nem vállalja a felelŒsséget.

Biztonsági utasítások

● A forrasztópákát helyezze mindig az eredeti tárolóba.

● Távolítson el minden gyúlékony tárgyat a forró for-

rasztószerszám közelébŒl.

● Használjon alkalmas védŒöltözetet. Égésveszély a folyékony forrasztóón miatt.

● A forró forrasztópákát soha ne hagyja felügyelet nélkül.

● Ne dolgozzon feszültség alatt álló alkatrészeken.

2. Leírás

3. Üzembevétel

Helyezze a kiforrasztócsipeszt a biztonsági tárolóba, majd gyŒzŒdjön meg róla, hogy a kézidarab ( 5 ) elŒírásszerıen helyezkedik el a mágnestartóban ( 1 ). Távolítson el minden gyúlékony tárgyat a forrasztópáka közelébŒl. Dugja be a csatlakozódugót ( 6 ) a tápegységbe és reteszelje.

Állítsa be a tápegységen a kívánt hŒmérsékletet. A szükséges felfıtési idŒ letelte után nedvesítse meg a mindkét forrasztócsúcsot egy kevés forraszanyaggal.

4. Potenciálkiegyenlítés

A forrasztócsúcshoz képesti kívánt potenciálkiegyenlítés a használt tápegységen keresztül valósítható meg. A potenciálkiegyenlítŒ vezeték csatlakozási lehetŒségeit a tápegység használati útmutatója írja le.

5. Útmutató a munkához

Forrasztócsúcs cseréje

Vigyázat: égésveszély! A forrasztócsúcsok cseréjét csak hideg állapotban szabad végezni. A forrasztócsúcs cseréjéhez nem szükséges szerszám. A forrasztócsúcs be van dugva a kézidarabba ( 5 ), a forrasztócsúcsot egyszerıen kihúzhatjuk, ha meghúzzuk a forrasztócsúcs lágy anyagból készült fogantyúját / a markolathéjakat ( 3 ).

Vigyázat:

mindig ügyeljen a forrasztócsúcs elŒírásszerı illeszkedésére.

Az új forrasztócsúcs behelyezésekor ügyelni kell rá, hogy a forrasztócsúcsot egybŒl egészen ütközésig bedugjuk. Ha nem teljesen bedugott forrasztócsúccsal üzemeltetik a pákát, az hibás mıködéshez vezethet.

Az elsŒ felfıtéskor a szelektíven cinezhetŒ forrasztócsúcsot nedvesítse meg forraszanyaggal. Ez eltávolítja a tárolásból eredŒ oxidréteget és a forrasztócsúcs szennyezŒdéseit. Forrasztási szünet esetén és a forrasztópáka lerakása elŒtt mindig ügyeljen rá, hogy a forrasztócsúcs jól be legyen cinezve. Ne használjon túlságosan agresszív folyasztószert.

A tisztítószivacsot ( 2 ) mindig tartsa nedvesen. Ehhez csak desztillált vizet használjon.

6. Tartozékok

Az alacsony hŒmérsékletı forrasztócsúcsok képei a következŒ oldalon láthatók: 21.

A mıszaki változtatások jogát fenntartjuk!

Magyar

Mıszaki adatok

Csatlakoztatási feszültség: 24 V Teljesítmény: 80 W Felfıtési idŒ: 3 s Max. hŒm.: 450°C

Page 21

ëakujeme vám za dôveru, ktorú ste prejavili zakúpením Mikropinzetu Weller WMRT. Pri jej v˘robe boli dodrÏané nároãné poÏiadavky na kvalitu, ktoré zaruãujú bezchybné fungovanie zariadenia.

1. Pozor!

Pred uvedením zariadenia do prevádzky si prosím pozorne preãítajte návod na pouÏívanie. Pri nedodrÏaní bezpeãnostn˘ch predpisov hrozí nebezpeãenstvo ohrozenia zdravia a Ïivota.

Pri pouÏití, ktoré sa lí‰i od návodu na obsluhu, ako aj pri svojvoºn˘ch zmenách, nepreberá v˘robca zodpovednosÈ.

Bezpeãnostné pokyny

● Spájkovaãku vÏdy odkladajte do originálneho odkladacieho stojana.

● Z blízkosti spájkovaãky odstráÀte v‰etky horºavé predmety.

● PouÏívajte vhodn˘ ochrann˘ odev. Nebezpeãenstvo popálenia roztaven˘m cínom.

● Horúcu spájkovaãku nikdy neponechávajte bez dozoru.

● Nepracujte na ãastiach, ktoré sú pod napätím.

2. Popis

Veºmi praktické odletovávacie klie‰te na vyletovávanie miniatúrnych elektronick˘ch súãiastok SMD (Surface Mounted Device). V prípade potreby je moÏné dvojicu spájkovacích hrotov bez pouÏitia nástrojov vymeniÈ a hneì ich bez nasledujúceho vyrovnávania pouÏívaÈ. Vìaka integrovan˘m vyhrievacím ãlánkom 2 x 40 W sa bleskur˘chlo dosiahne presná pracovná teplota spájkovacích hrotov. Vìaka vstavanému snímaãu v rukoväti sa odletovávacie klie‰te pri odloÏení automaticky vypnú.

3. Uvedenie do prevádzky

Odletovávaciu pinzetu poloÏte do bezpeãnostného stojana a uistite sa, Ïe rukoväÈ drÏiak ( 5 ) správne sedí v magnetickom drÏiaku ( 1 ). Z blízkosti spájkovaãky odstráÀte v‰etky horºavé predmety. Napájací konektor ( 6 ) zasuÀte do napájacej jednotky a zaistite ju. Na napájacej jednotke nastavte poÏadovanú teplotu. Po uplynutí ãasu ohrevu namoãte obidva spájkovacie hroty do cínu,

aby sa na nich vytvoril tenk˘ povlak.

4. Vyrovnanie potenciálov

PoÏadované vyrovnanie potenciálov voãi spájkovaciemu hrotu moÏno vytvoriÈ cez pouÏitú napájaciu jednotku. MoÏnosti pripojenia vedenia pre vyrovnanie potenciálov sú opísané v návode na obsluhu napájacej jednotky.

5. Pracovné pokyny

V˘mena spájkovacích hrotov

Pozor na nebezpeãenstvo popálenia! Spájkovacie hroty sa môÏu meniÈ, len ak sú vychladnuté. Na v˘menu spájkovacích hrotov nie je potrebn˘ Ïiadny nástroj. Spájkovací hrot je zasunut˘ v zadnej drÏiaku ( 5 ), moÏno ho jednoducho vytiahnuÈ Èahom za mäkkú gumovú tlmiacu vloÏku paÏbiãku ( 3 ).

Pozor:

VÏdy dbajte na správne nasadenie spájkovacieho hrotu.

Pri nasadzovaní nového spájkovacieho hrotu dbajte na to, aby sa spájkovací hrot jedn˘m pohybom zasunul aÏ po doraz. PouÏitie spájkovaãky s nesprávne zasunut˘m spájkovacím hrotom môÏe viesÈ k chybnej funkcii.

Pri prvom rozohrievaní zmoãte selektívne pocínovateºn˘ spájkovací hrot. Zo spájkovacieho hrotu sa tak odstránia zoxidované vrstvy potrebné na skladovanie a neãistoty. Pri prestávkach v spájkovaní a pred odloÏením spájkovaãky vÏdy dbajte, aby bol spájkovací hrot pocínovan˘. NepouÏívajte príli‰ agresívne tavidlá.

Hubu na ãistenie ( 2 ) udrÏujte vÏdy vlhkú. PouÏívajte na to v˘hradne destilovanú vodu.

6. Príslu‰enstvo

Vyobrazenia spájkovacích hrotov RT-Tips pozri na strane

21.

Technické zmeny vyhradené!

Slovensky

Technické parametre

Napájacie napätie: 24 V Príkon: 80 W âas zohrievania: 3 s Max. teplota: 450 °C

Page 22

Zahvaljujemo se vam za zaupanje, ki ste nam ga izkazali z nakupom Mikro p

inceto

Weller WMRT. Med izdelavo so bili uporabljeni najzahtevnej‰i kakovostni standardi, ki zagotavljajo brezhibno funkcijo naprave.

1. Pozor!

Prosimo, da pred prvo uporabo naprave pozorno preberete ta navodila za uporabo. Z neupo‰tevanjem varnostnih navodil lahko ogrozite zdravje in Ïivljenje.

Proizvajalec ne prevzema jamstva za uporabo, ki se razlikuje od opisane v navodilih za uporabo, kakor tudi za samovoljne spremembe.

Varnostna navodila

● Spajkalnik odlagajte v originalni odlagalnik.

● Vse gorljive predmete odstranite iz okolice segretega

spajkalnika.

● Uporabljajte primerno za‰ãitno obleko. Tekoãi cin za

spajkanje vas lahko opeãe.

● Segretega spajkalnika ne pu‰ãajte brez nadzora.

● Ne obdelujte delov, ki so pod napetostjo.

2. Tehniãni opis

3. Pred uporabo

Pinceto za odspajkanje odloÏite v varovalni odlagalnik in se prepriãajte, da je roãaj drÏaj ( 5 ) pravilno postavljen v magnetno drÏalo ( 1 ). Odstranite vse gorljive predmete iz okolice spajkalnika. Vtaknite prikljuãni vtiã ( 6 ) v napajalno enoto in ga zaklenite. Nastavite Ïeleno temperaturo na napajalni enoti. Po izteku potrebnega ãasa segrevanja nekoliko omoãite obe spajkalni konici s spajko.

4. Izenaãevanje potenciala

Izenaãevanje potenciala glede na spajkalno konico omogoãa napajalna enota. MoÏnosti priklopa vodnika za izenaãevanje potenciala so opisane v navodilih za uporabo napajalne enote.

5. Navodila za delo

Menjava spajkalnih konic

Previdno - nevarnost opeklin! Spajkalni konici lahko zamenjate le, ko sta konici hladni. Za menjavo spajkalnih konic ne potrebujete orodja. Spajkalna konica je nataknjena v spodnjem delu drÏaja ( 5 ) in se jo lahko enostavno iztakne, tako da potegnemo mehki roãaj spajkalne roãaja ( 3 ).

Pozor:

Vedno pazite, da je spajkalna konica pravilno vloÏena.

Pri vstavljanju nove spajkalne konice morate paziti, da jo vstavite vse do nastavka. Obratovanje z nepopolno vstavljeno spajkalno konico lahko povzroãi nepravilno delovanje.

Pri prvem segrevanju prevlecite spajkalno konico s spajko. Tako s spajkalne konice odstranite sloj oksidov in neãistoãe, ki se na njej naberejo med skladi‰ãenjem. V ãasu premora in kadar spajkalnik odloÏite, pazite, da bo spajkalna konica dobro prevleãena s spajko. Ne uporabljajte preveã agresivnih katalizatorjev.

âistilna goba ( 2 ) mora biti vedno vlaÏna. Za to uporabljajte le destilirano vodo.

6. Pribor

Za slike spajkalnih konic RT glejte stran 21.

PridrÏujemo si pravico do tehniãnih sprememb!

Sloven‰ãina

Tehniãni podatki

Prikljuãna napetost: 24 V Moã: 80 W âas segrevanja: 3 sek. Maks. temp.: 450°C

Page 23

Täname tid meile Welleri mikrojootepintseti WMRT ostuga osutatud usalduse eest. Seadme valmistamisel on järgitud kõige rangemaid kvaliteedinõudeid, mis kindlustavad selle laitmatu töö.

1. Tähelepanu!

Enne seadme kasutuselevõttu lugege palun tähelepanelikult läbi see kasutusjuhend! Ohutuseeskirjade eiramine on ohtlik teie tervisele ja elule.

Teistsuguse, sellest kasutusjuhendist erineva kasutamise korral, samuti omavolilise ümberehitamise korral valmistajatehas endale vastutust ei võta.

Ohutusjuhised

● Asetage jootekolb alati originaalhoidikusse.

● Eemaldage kuuma jootekolvi lähedusest kõik süttivad

esemed.

● Kasutage sobivat kaitseriietust. Vedel jootetina võib

tekitada põletusohtu.

● Ärge kunagi jätke kuuma jootekolbi ilma järelevalveta.

● Ärge töötage pinge all olevate detailidega!

2. Kirjeldus

Väga käepärased lahtijootepintsetid kõige täpsemate SMD elektroonikakomponentide töötlemiseks. Jooteotsikute paari saab vajadusel vahetada ilma tööriistu kasutamata ja töötada nendega ilma neid täiendavalt seadistamata. Integreeritud 2 X 40W kütteelementide abil saavutatakse jootetemperatuur väga kiiresti ja täpselt. Tänu käepidemesse sisseehitatud andurile lülituvad lahtijootepintsetid nende käest ärapanemisel automaatselt välja.

3. Kasutuselevõtt

Jootepintsetid ohutushoidikusse ning veenduge, et jootekolvi käepide ( 5 ) oleks nõuetekohaselt magnethoidjas ( 1 ). Eemaldage jootekomplekti lähedusest kõik süttivad esemed. Ühendage pistik ( 6 ) toiteplokiga ja lukustage. Sisestage toiteploki abil soovitud temperatuur. Vajaliku soojenemisaja möödumisel katke mõlemad kolviotsikud kergelt joodisega.

4. Potentsiaalide ühtlustamine

Soovitud potentsiaalide ühtlustamise jooteotsikul saab teostada kasutatava toiteploki abil. Potentsiaalide ühtlustusjuhtme ühendamisvõimalusi on kirjeldatud toiteploki kasutusjuhendis.

5. Tööjuhised

Jootekolvi otsikute vahetamine

Ettevaatust, põletusoht! Jootekolvi otsikuid tohib vahetada vaid siis, kui need on külmad. Kolviotsikute vahetamiseks pole tööriistu vaja. Jootekolvi otsik on paigutatud käepideme ( 5 ) tagumisse ossa ning selle saab lihtsa tõmbega pideme korpuse ( 3 ) küljest eemaldada.

Tähelepanu:

Pöörake alati tähelepanu sellele, et jooteotsik oleks korralikult kinnitatud.

Uue jooteotsiku paigaldamisel tuleb pöörata tähelepanu sellele, et jooteotsik lükataks sisestatamisel täielikult kuni piirajani sisse. Mittetäielikult sisestatud jooteotsikuga töötamisel võivad tekkida häired.

Esimesel soojendamisel niisutage selektiivselt tinaga kaetav jooteotsik joodisega. See eemaldab jooteotsikult sinna hoidmisel tekkinud oksiidikihid ja mustuse. Jootepauside ajal ja enne jootekolvi kõrvalepanekut pöörake alati tähelepanu sellele, et jooteotsik oleks tinaga korralikult kaetud. Ärge kasutage liiga agressiivseid räbusteid.

Hoidke puhastussvamm ( 2 ) alati niiskena. Kasutage selleks ainult destilleeritud vett.

6. Lisavarustus

Jooteotsikute pilte ja nõuandeid vaata leheküljelt 21.

Tehnilised muudatused võimalikud!

Saksa keel

Tehnilised andmed

Tööpinge: 24 V Võimsus: 80 W Soojenemisaeg: 3 sek. Max temp.: 450 °C

Page 24

Dòkojame, kad parodòte pasitikòjimà pirkdami „Weller“ mikropincetà WMRT. Gaminat ‰∞ prietaisà buvo laikomasi grieÏãiausi˜ kokybòs reikalavim˜, uÏtikrinanãi˜ nepriekai‰tingà jo veikimà.

1. Dòmesio!

Prie‰ pradòdami naudotis prietaisu, atidÏiai perskaitykite ‰ià naudojimo instrukcijà. Nesilaikantiems saugos reikalavim˜ gresia pavojus sveikatai ir gyvybei.

Jei prietaisas naudojamas ne pagal instrukcijoje apra‰ytà paskirt∞ ir kas nors savavali‰kai keiãiama, gamintojas uÏ pasekmes neatsako.

Saugos reikalavimai

● Lituokl∞ visuomet dòkite tik ∞ original˜ dòklà.

● Arti kar‰to litavimo ∞rankio nelaikykite degi˜ daikt˜.

● Apsirenkite tinkamais apsauginiais drabuÏiais.

Prie‰ingu atveju galima nusideginti skystu lydmetaliu.

● Kar‰to lituoklio niekuomet nepalikite be prieÏiros.

● Nedirbkite prie dali˜, kuriomis teka elektros srovò.

2. Apra‰ymas

Labai patogus atlitavimo pincetas darbui su smulkiausiomis SMD elektronikos detalòmis. Antgali˜ porà pagal poreikius galima keisti be ∞ranki˜ ir naudoti nereguliuojant papildomai antgali˜. Ømontuoti 2 po 40 W kaitinimo elementai akimirksniu ∞kaitina antgal∞ iki darbinòs temperatros ir jà tiksliai reguliuoja. Padòtà atlitavimo pincetà automati‰kai i‰jungia rankenoje ∞montuotas jutiklis.

3. Pradedant naudotis

Atlitavimo pincetà padòkite ∞ apsaugin∞ dòklà ir ∞sitikinkite, ar lituoklio rankenòlò ( 5 ) tinkamai padòta ∞ magnetin∞ laikikl∞ ( 1 ). Nuo lituoklio patraukite visus degius daiktus. Ki‰tukà ( 6 ) ∞ki‰kite ∞ maitinimo blokà ir uÏfiksuokite. Maitinimo bloke nustatykite pageidaujamà temperatrà. Praòjus reikiamam ∞kaitimo laikui, abu lituokli˜ antgalius pavilgykite lydmetalyje.

4. Potencial˜ i‰lyginimas

Potencial˜ skirtumà ties lituoklio antgaliu galima i‰lyginti naudojamame maitinimo ∞taise. Potencial˜ i‰lyginimo gali

mybòs apra‰ytos maitinimo bloko naudojimo instrukcijoje.

5. Darbo nurodymai

Lituoklio antgalio keitimas

Atsargiai, nenusideginkite! Galima keisti tik atvòsusius lituokli˜ antgalius. Antgaliams keisti nereikalingas ∞rankis. Lituoklio antgalis ∞ki‰tas galinòje rankenòlòje ( 5 ), j∞ galima lengvai i‰traukti paòmus uÏ lituoklio antgalio rankenòlòs ∞dub˜ ( 3 ).

Dòmesio:

Unuolat ∞sitikinkite, ar lituoklio antgalis tinkamai ∞statytas.

Naujas lituoklio antgalis vienu judesiu turi ∞l∞sti iki atramos. Lituoklis gali tinkamai neveikti dirbant su ne iki galo ∞ki‰tu antgaliu.

Pirmà kartà ∞kaitintà lituoklio antgal∞ pavilgykite lydmetalyje. Jis pa‰alins oksidavusias apna‰as ir ne‰varumus. Litavimo pertrauk˜ metu ir prie‰ padòdami lituokl∞, visada Ïiròkite, kad lituoklio antgalis bt˜ alavuotas. Nenaudokite per daug agresyvaus fliuso.

Valymo kempinò ( 2 ) visada turi bti drògna. Jà dròkinkite tik distiliuotu vandeniu.

6. Priedai

Lituoklio iliustracijas ir naudingus patarimus rasite puslapyje 21.

Galimi techniniai pakeitimai!

Lietuvi‰kai

Techniniai duomenys

Øtampa: 24 V Galingumas: 80 W Økaitimo laikas: 3 sek. Maks. temp.: 450°C

Page 25

Pateicamies jums par mums izrÇd¥to uztic¥bu, iegÇdÇjoties Weller Micro pincetà WMRT. RaÏo‰anas laikÇ ievïroja visstingrÇkÇs kvalitÇtes pras¥bas, lai garantïtu iekÇrtas nevainojamu darb¥bu.

1. Uzman¥bu!

Pirms sÇkat lietot ier¥ci, noteikti izlasiet ‰o lieto‰anas instrukciju. ·o dro‰¥bas noteikumu neievïro‰ana apdraud vesel¥bu un dz¥v¥bu.

Par lieto‰anu, kas neatbilst lieto‰anas instrukcijÇ norÇd¥tajai, kÇ ar¥ par patva∫¥gÇm izmai¿Çm, raÏotÇjs atbild¥bu neuz¿emas.

Dro‰¥bas norÇdes

● Vienmïr novietojiet lodÇmuru tikai uz oriÆinÇlÇ

palikt¿a.

● Nodro‰iniet, lai karsta lodÇmura tuvumÇ neatrastos

dego‰i priek‰meti.

● Lietojiet piemïrotu aizsargapÆïrbu. PastÇv risks

apdedzinÇties ar karstu lodalvu.

● NekÇdÇ gad¥jumÇ neatstÇjiet karstu lodÇmuru bez

uzraudz¥bas.

● Neveiciet lodï‰anas darbus iekÇrtÇm, kas pieslïgtas

strÇvai.

2. Apraksts

3. EkspluatÇcijas uzsÇk‰ana

4. PotenciÇlu izl¥dzinÇjums

Izvïlïto lodï‰anas uzga∫a potenciÇlu izl¥dzinÇjumu iespïjams izl¥dzinÇt ar lietoto baro‰anas vien¥bu. PotenciÇla izl¥dzinÇ‰anas vad¥bas pieslïg‰anas iespïja ir aprakst¥ta baro‰anas vien¥bas ekspluatÇcijas instrukcijÇ.

5. Darba norÇdes

Lituoklio antgalio keitimas

Uzman¥bu:

Vienmïr rpïjieties, lai lodgalva atrastos pareizÇ stÇvokl¥.

Ievietojot jaunu lodgalvu jÇuzmana, lai lodgalva jau pirmajÇ ievieto‰anas reizï iegultu l¥dz piesitienam. Nepiln¥gi ievietota lodgalva var nepareizi funkcionït.

Lietojot iekÇrtu pirmoreiz, izvïlïto lodgalvu pÇrklÇjiet ar lodmetÇlu. Tas att¥r¥s iekÇrtu no oks¥da slÇ¿a un net¥rumiem. Lodï‰anas darbu pÇrtraukumos un pirms iekÇrtas novieto‰anas pÇrbaudiet, vai lodï‰anas galva ir klÇta ar alvu. Neizmantojiet pÇrÇk kod¥gus ku‰¿us.

T¥r¥‰anas skli ( 2 ) pastÇv¥gi turiet mitru. Izmantojiet tikai destilïtu deni.

6. Piederumi

RT tipa lodïjamo uzga∫u attïlus skatiet lappusï 21.

SaglabÇjam ties¥bas veikt tehniskas izmai¿as!

Latviski

Tehniskie dati

Pieslïguma spriegums: 24 V Jauda: 80 W Uzkar‰anas laiks: 3 sek. Maks. temp.: 450°C

Page 26

Soldering tips

005 13 172 99 WMRT

005 44 651 99 RTW 1 Tip Set 0,2 mm,45°

005 44 652 99 RTW2 Tip Set 0,7 x 0,4 mm,45°

005 44 653 99 RTW3 Tip Set 3 x 0,7 mm,45°

005 44 654 99 RTW4 Tip Set 6 x 0,4 mm,45°

Page 27

Cooper Tools GmbH

Carl-Benz-Str.2 74354 Besigheim Germany Tel.:(07143) 580-0 Fax:(07143) 580-108

Cooper Tools S.A.S.

25 Rue Maurice Chevalier BP 46 77832 Ozoir-la-Ferrière Cedex France Tél.: (01) 60 18 55 40 Fax:(01) 64 40 33 05

Cooper Tools

A Division of Cooper (Great Britain) Limited 4th Floor Pennine House Washington Tyne & Wear NE37 1LY Great Britain Tel.:(0191) 419 7700 Fax:(0191) 417 9421

Cooper Italia S. r. L.

Viale Europa 80 20090 Cusago (MI) Italy Tel.:(02) 90 33 101 Fax:(02) 90 39 42 31

Erem S.A.

8, Rue de la Roselière 1400 Yverdon les Bains Switzerland Tél.: (024) 4 26 12 06 Fax:(024) 4 25 09 77

www.cooperhandtools.com/europe

005 57 005 00 / 05..06 Copyright by Cooper Tools GmbH, Germany

Cooper Tools

P.O. Box 728 Apex, NC 27502-0728

Northeast

Phone: 919-362-7540 Fax:800-854-5137

South

Phone: 919-362-7541 Fax:800-854-5139

Midwest

Phone: 919-362-7542 Fax:800-854-5138

West Coast (Southwest)

Phone: 919-362-1709 Fax:800-546-7312

All other USA inquires

Fax:800-423-6175

Weller®is a registered Trademark and registered Design of Cooper Industries Inc.
