Weller Pyropen WP 60 K Operating Instruction

Pyropen WP 60 (K)

Betriebsanleitung - Mode d’emploi - Gebruiksaanwijzing
Istruzioni per l'uso - Operating Instruction - Bruksanvisning
Instrucciones para el Manejo

D

Betriebsanleitung 1 - 4

5 - 8

13 - 16

17 - 20

21 - 25

26 - 29

F

Mode d’emploi

I

Istruzioni per l'uso

GB

Operating Instruction

S

Bruksanvisning

E

Instrucciones para el Manejo

9 - 12

NL

Gebruiksaanwijzing

D

Vor Inbetriebnahme des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch. Bei
Nichtein-haltung der Sicherheitshinweise droht Gefahr für Leib und Leben. Für andere, von der
Betriebsanleitung abweichende Verwendung, sowie bei eigenmächtiger Veränderung, wird von
Seiten des Herstellers keine Haftung übernommen.

1. Benutzen Sie kein Gerät, welches nicht ordnungsgemäß arbeitet, oder ein Leck
(Gasgeruch) erkennbar ist.

2. Suchen Sie ein Leck nie mit einer Flamme sondern mit Seifenlauge.

3. Wenn Beschädigungen festgestellt wurden, darf das Gerät nicht benutzt werden und der
Tank nicht nachgefüllt werden.

4. Befüllen und lagern Sie das Gerät nicht in der Nähe von offenen Flammen, Heizkörpern,
Öfen oder brennbaren Stoffen.

5. Benutzen Sie nur nichtaromatisches Butangas gemäß.

6. Düse ist unmittelbar nach Verlöschen der Flamme heiß! Düse nicht berühren!

7. Vergessen Sie nicht, das Gerät nach Gebrauch auszuschalten.

8. Vor Aufsetzen der Schutzkappe lassen Sie das Gerät abkühlen.

9. Benutzen Sie bitte keine Ablagen, die für Lötkolben bestimmt sind. Dies kann das
Verbrennen des Werkzeugkörpers nach sich ziehen.

10.Gerät nur an gut belüfteten Orten und fern von Zündquellen oder entzündlichen
Gegenständen betreiben.

11.FÜR KINDER UNERREICHBAR AUFBEWAHREN.

12.Vermeiden Sie das Fallenlassen des Geräts sowie harte Schläge.

13.Lagern Sie das Gerät nicht unter direkter Sonneneinwirkung oder an Stellen, an denen
die Umgebungstemperatur 50°C bzw. 122°F überschreitet. Dies führt zu Brand /
Explosion durch Gasdruckanstieg.

14.Bewahren Sie das Gerät nicht in der Nähe der Windschutzscheibe in einem LKW oder
PKW auf.

15.Halten Sie die Hände und brennbare Stoffe von der Auslassöffnung fern und verschließen
Sie das Gehäuse, um Verbrennungen oder Brand zu vermeiden.
Beim Zünden von Gesicht und Kleidung fernhalten.

16.Tauchen Sie das Gerät nicht ins Wasser.

17.Unternehmen Sie keine Versuche, das Gerät auf zu bohren, zu öffnen bzw. auseinander
zu bauen. Nur für bestimmungsgemäße Zwecke benutzen, nicht modifizieren oder mani­pulieren.

18.Reinigen Sie den Lötkolben mit keinen Reinigungsmitteln auf Alkoholbasis.

19.Reparaturen dürfen nur von autorisiertem Fachpersonal oder Hersteller durchgeführt
werden.

20.Achten Sie bei Mitnahme von Lötwerkzeugen in Flugzeugen, auf die geltenden
Transportbestimmungen der Fluggesellschaft.

Wichtige Sicherheitshinweise

1

Benutzung des Lötkolbens und des Heissgasaufsatzes

Auflassöffnung

Zündloch

Rändelmutter

Gasöffnungs­hebel

Gassteuerungs­hebel

2

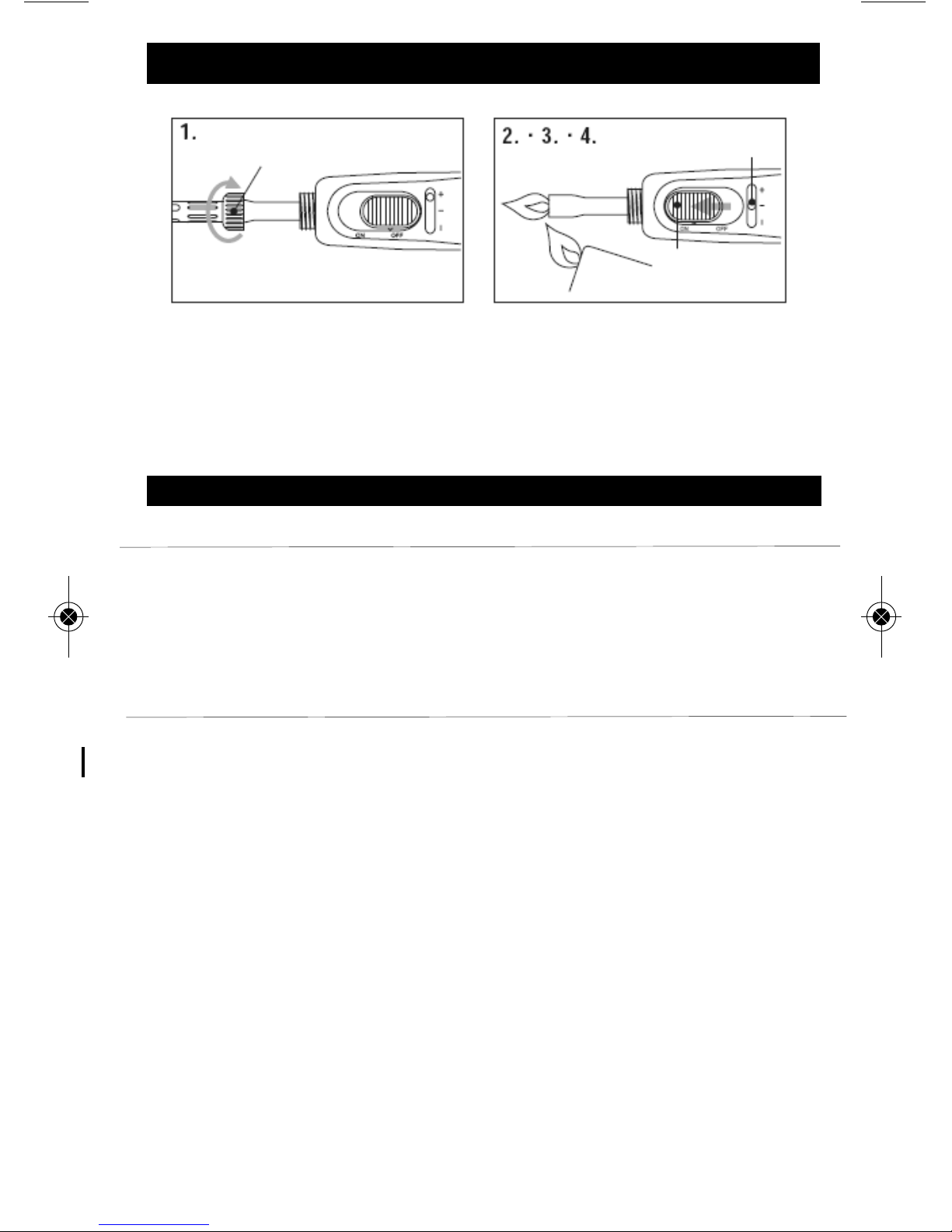

Zündanleitung

1. Stellen Sie den Gassteuerungshebel in die Mitte und schieben Sie den Gasöffnungsschalter

nach oben.

2. Schieben Sie die Rändelmutter hoch, um die Zündlöcher zu öffnen.

3. Zünden Sie das Gerät an, in dem Sie die Luftansaugöffnung offen halten. Halten Sie die

Rändelschraube in dieser Stellung, bis der Katalysator zu glühen beginnt.

4.Die Temperatur des Lötkolbens kann eingestellt werden; dazu schieben Sie den

Gassteuerungshebel nach links bzw. rechts.

Aus der im Aufsatz befindlichen Auslassöffnung strömt heiße Luft heraus. Halten Sie brennba­re Stoffe und Ihre Hände von der Öffnung fern, um Brand und Verbrennungen zu verhüten. Die
Temperatur des Heißschmelzaufsatzes kann eingestellt werden; dazu schieben Sie den
Gassteuerungshebel nach links bzw. rechts.

Lösen und entfernen Sie den Aufsatz, indem Sie die Rändelmutter nach rechts drehen, und
bringen Sie einen Heißgasaufsatz an. Die Zündung erfolgt auf die gleiche Weise wie beim
Lötkolben. Zünden Sie das Gerät am Zündloch und nicht am Ende des Heißgasaufsatzes an.

Benutzung des Heissgasaufsatzes

Gassteuerungshebel

Zündloch

Gasöffnungshebel

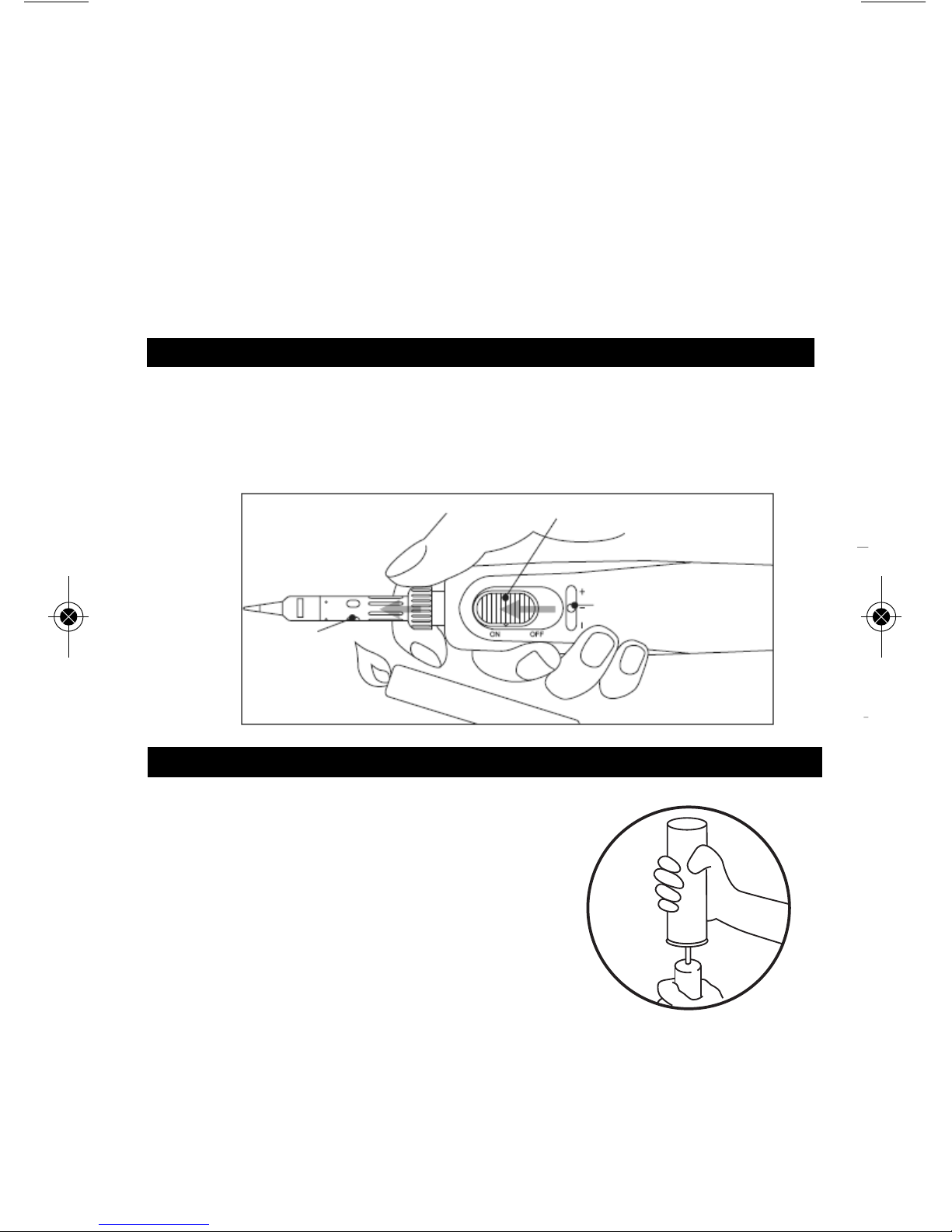

Verwenden Sie nur hochqualitatives Butangas.

1. Prüfen Sie das Kraftstoffsichtfenster.

2. Vor dem Einfüllen von Gas vergewissern

Sie sich, dass der Schalter unten steht.

3. Halten Sie das Gerät mit dem Einfülllstützen

nach oben.

4. Führen Sie den Stützen des Butangasbehälters

in den Einfüllstutzen des Gerätes ein und
drücken Sie ihn nach unten. Das Gas wird
überlaufen, wenn der Tank voll ist.

Gas-Füllung (T005 16 160 99)

3

1. Lösen und entfernen Sie den Aufsatz, indem Sie die Rändelmutter nach rechts drehen
(s. Abb. oben).

2. Vergewissern Sie sich, dass der Gassteuerungshebel in der Mitte steht.

3. Schieben Sie den Gasöffnungsschalter nach oben.

4. Zünden Sie das Gerät (wie oben gezeigt) mit einem Feuerzeug an.

5. Stellen Sie die Flammenhöhe ein, indem Sie den Gassteuerungshebel zwischen der linken
und rechten Stellung verschieben.

Benutzung als Brenner

Ersetzen Sie die Einspritzeinheit, wenn das
Gas nicht mehr fließt. Schieben Sie die
Einspritzeinheit nach oben, dadurch wird
Sie abgelöst. Setzen Sie eine neue
Einspritzeinheit ein und schieben Sie diese
nach unten, bis sie fest sitzt.

Einspritzeinheit ersetzen

Rändelmutter

Gassteuerungs­hebel

Gasöffnungs­hebel

Funktionsfehlersuche

Problem: Problemursache: Gegenmaßnahmen:

Gerät zündet nicht 1. Gasbehälter leer. 1. Füllen Sie Butangas

ein.

2. Einspritzeinheit 2. Ersetzeb Sie die
gebrochen, verstopft Einspritzeinheit.
oder abgenutzt

3. Gasdruck zu hoch 3. Schieben Sie den
oder zu niedrig. Steuerungshebel
von links nach
rechts.

Aufsatz heizt nicht. 1. Katalysator verbraucht. 1. Setzen Sie einen

neuen Aufsatz ein.

2. Unzureichender Gasdruck. 2. Füllen Sie Butangas
ein.

Wenn das Gerät nicht ordnungsgemäß funktioniert, bringen Sie es zum nächsten
autorisierten Weller Kundenservice: www.weller-tools.com.

Einspritz­einheit

4

Zubehör

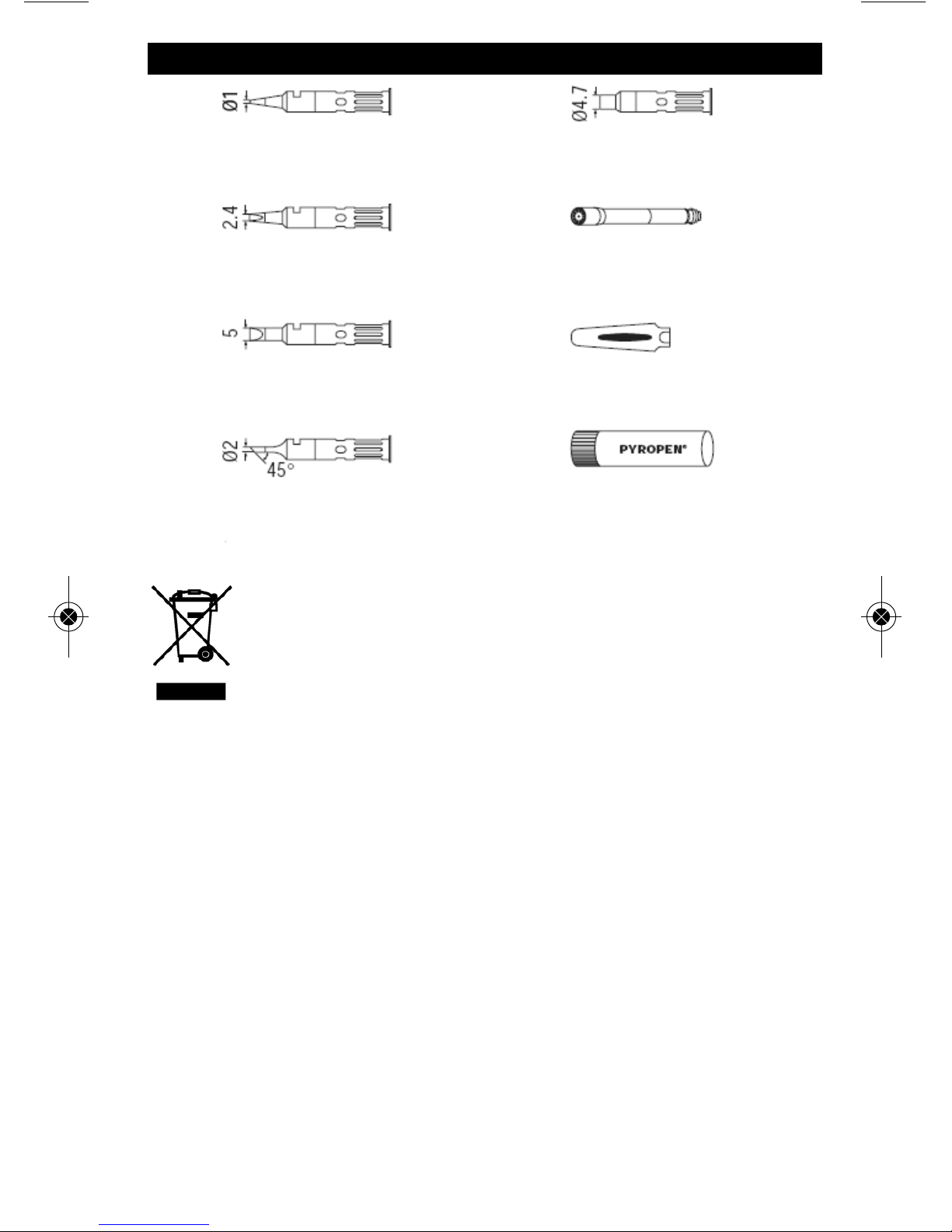

Lötspitze rund
Ø 1,0 mm
T0051844399

Lötspitze flach
2,4 mm
T0051844499

Lötspitze flach
5,0 mm
T0051644699

Lötspitze abgeschrägt
Ø 2,0 mm, 45°
T0051644599

Heißschmelzaufsatz
Ø 4,7 mm
T0051644799

Einspritzeinheit

Schutzkappe

Butangas
Nachfüllflasche
T0051616099

Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß
den Vorschriften Ihres Landes.

Technische Änderungen vorbehalten!
Die aktualisierten Betriebsanleitungen finden Sie unter
www.weller-tools.com.

5

Remarques importantes concernant la sécurité

F

Avant la mise en service du fer à souder, veuillez lire attentivement ce mode d’emploi ainsi
que les recommandations de sécurité ci-jointes. Le non-respect des consignes de sécurité
peut présenter un danger mortel. Le fabricant décline toute responsabilité en cas d’utilisation
non conforme à ce mode d’emploi, ou en cas de modifications de la part du client, non
autorisées explicitement.

1. N'utiliser aucun appareil présentant une fuite (odeur de gaz) ou un dommage ou qui ne
fonctionne pas correctement.

2. Ne jamais rechercher une fuite avec une flamme mais avec de la lessive.

3. Ne pas faire le plein de gaz ou bien stocker le gaz à proximité d’une flamme nue, d’un
radiateur, d’un fourneau ou de matériaux combustibles.

4. Utiliser uniquement du gaz butane non aromatique ainsi qu’il est recommandé par le
fabricant.

5. S’assurer que l’interrupteur est bien positionné vers le bas après usage.

6. Utiliser uniquement à l’air libre ou dans un endroit bien ventilé.

7. Utiliser l'appareil uniquement dans des endroits bien ventilés et à l'écart de toute source
d'étincelle ou d'objet inflammable.

8. Tenir les mains et toutes matières inflammables hors de portée de l’ouverture d’échappe­ment et
du logement de l’embout, afin d’éviter tout risque de brûlures ou d’incendie.

9. Ne pas utiliser de support destiné à un fer électrique. Ceci risquerait de brûler le corps de
l’outil.

10. Ne pas stocker sous la lumière directe du soleil ou dans un endroit où la température

pourrait
dépasser 40°C ou 140°F. Cela risquerait de provoquer un incendie ou une explosion si la
pression de gaz augmentait.

11. Ne pas stocker près du pare-brise, dans le coffre de la voiture.

12. Tenir hors de portée des enfants.

13. Ne pas utiliser de support destiné à un fer électrique. Ceci risquerait de brûler le corps

de l’outil.

14. Ne pas plonger dans l’eau.

15. Ne pas essayer de le démonter, de l’utiliser à un usage pour lequel il n’est pas destiné,

d’y apporter des modifications ni de l’ouvrir.

16. Ne pas percer ou ouvrir l'appareil.

17. Ne pas nettoyer le fer a souder avec un nettoyant à base d’alcool.

18. Les réparations doivent être effectuées uniquement parun professionnel agréé.

19. Respectez les consignes de transport applicables de la compagnie aérienne en cas de

transport d'outils de soudage dans l'avion.

20. Les réparations ne peuvent être effectuées que par du personnel autorisé ou par le

fabricant.

Mode d’emploi du fer à souder et du jet d’air chaud

Ouverture
d’échappement

Orifice
d’allumage

Bague moletée

Levier d’ouverture
du gaz

Levier de con­trôle du gaz

6

Instructions d’allumage

1. Placer le levier de contrôle du gaz en position médiane et pousser l’interrupteur

d’ouverture du gaz.

2. Ramener la bague moletée vers l’arrière pour ouvrir les orifices d’allumage.

3. Allumer en maintenant l’orifice de prise d’air ouvert comme indiqué sur l’illustration

ci-dessous. Maintenir la bague moletée jusqu’à ce que le catalyseur devienne incandescent.

4. La température de l’embout de soudage peut être réglée en déplaçant le levier de contrôle

de gaz vers la gauche ou vers la droite.

L’air chaud sort de l’ouverture d’échappement par l’embout. Assurez-vous que toutes
matières combustibles, ainsi que les mains, soient hors de portée de l’ouverture pour éviter
tous risques d’incendie ou de brûlure. La température du jet d’air chaud peut être réglée en
déplaçant le levier de contrôle du gaz vers la gauche ou vers la droite.
Défaire et enlever l’embout en tournant la bague moletée vers la droite, et installer un embout
pour jet d’air chaud. L’allumage est le même que pour l’embout de soudage. Allumer au niveau
de l’orifice d’allumage, et non pas à l’extrémité de l’embout pour jet d’air chaud.

Utilisation de l’embout pour jet d’air chaud

Orifice
d’allumage

Levier d’ouverture du gaz

Levier de contrôle du gaz

Comment rempli de gaz butane (T005 16 160 99)

Utiliser uniquement du gaz butane de très bonne
qualité.

1. Contrôler le voyant de niveau du combustible.

2. Avant de procéder au remplissage, s’assurer

que l’interrupteur est abaissé.

3. Tenir l’outil avec le bec de remplissage vers le

haut.

4. Introduire le bec du réservoir de gaz butane

dans le bec de remplissage et appuyer.
Le trop-plein de gaz s’écoulera une fois le
réservoir rempli.

7

1. Sbloccare e rimuovere la punta girando il dado zigrinato versodestra come mostrato in

precedenza.

2. Assicurarsi che la leva di controllo del gas sia posizionata al centro.

3. Inserire l’interruttore di apertura del gas.

4. Accendere come mostrato in precedenza.

5. Regolare l’altezza della fiamma muovendo la leva di controllo delgas da sinistra verso

destra.

Impiego come fiaccola

Sostituire l’eiettore quando il gas
nonscorre. Tirare l’eiettore verso
l’alto, poi l’unitàsi stacca.Inserire il nuovo
eiettore e poi premerel’unità verso il basso
finché non è fis-sata.

Come sostituire l’eiettore

Eiettore

Dado zigrinato

Leva di
controllodel gas

Leva di
aperturadel gas

8

Eliminez les pièces de l'appareil remplacées, les filtres ou les vieux appareils
selon les consignes en vigueur dans votre pays.

Sous réserve de modifications techniques !
Vous trouverez les manuels d'utilisation mis à jour sur le site
www.weller-tools.com.

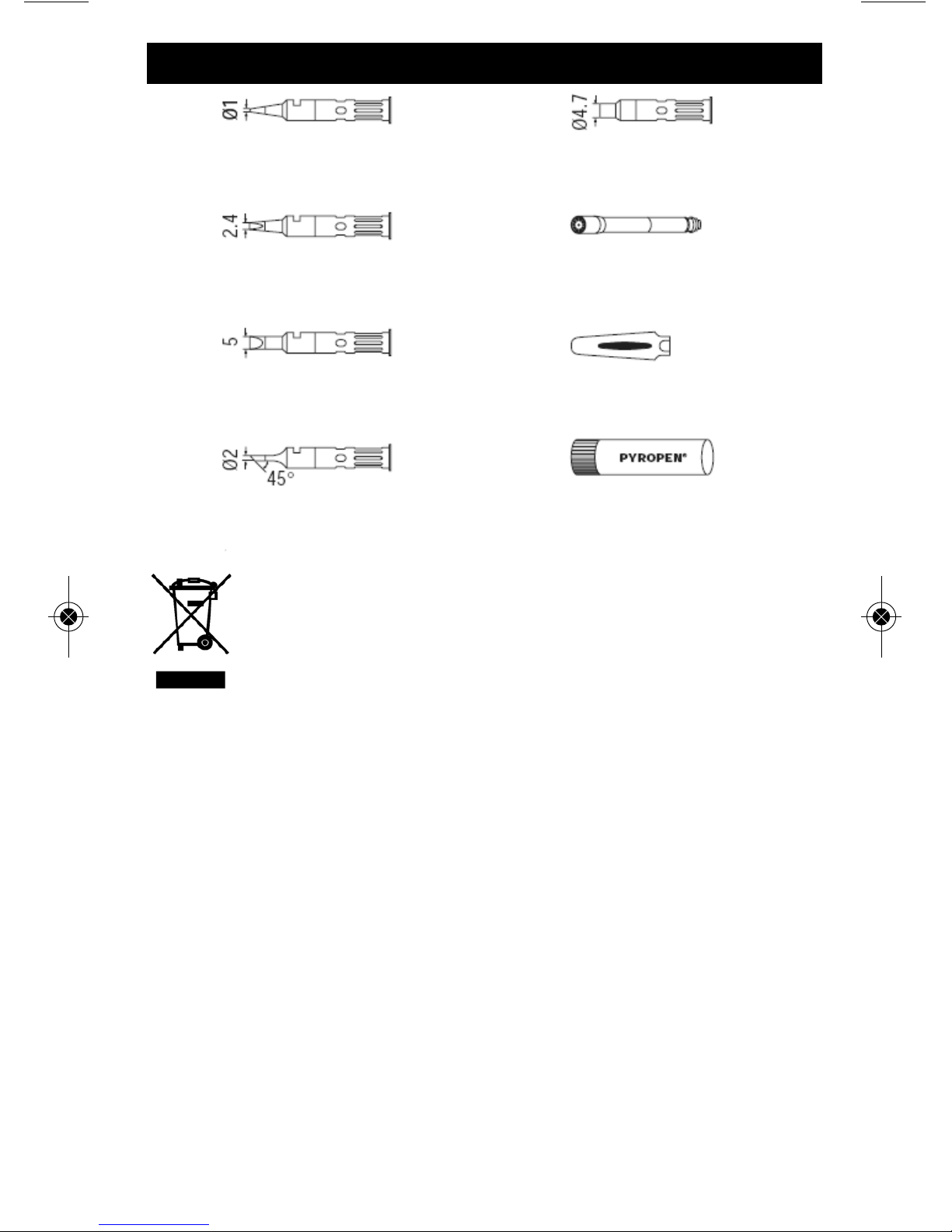

Embout de soudage rond
Ø 1,0 mm
T0051844399

Embout de soudage tournevis
2,4 mm
T0051644499

Embout de soudage tournevis
Ø 5,0 mm
T0051644699

Embout de soudage biseau
2 mm, 45°
T0051644599

Embout pour jet d’air chaud
Ø 4.7 mm
T0051644799

Unité d’éjection

Capuchon protecteur
T0051645099

Combustible butane
pour remplissage
005 16 160 99

Accessoires en option

9

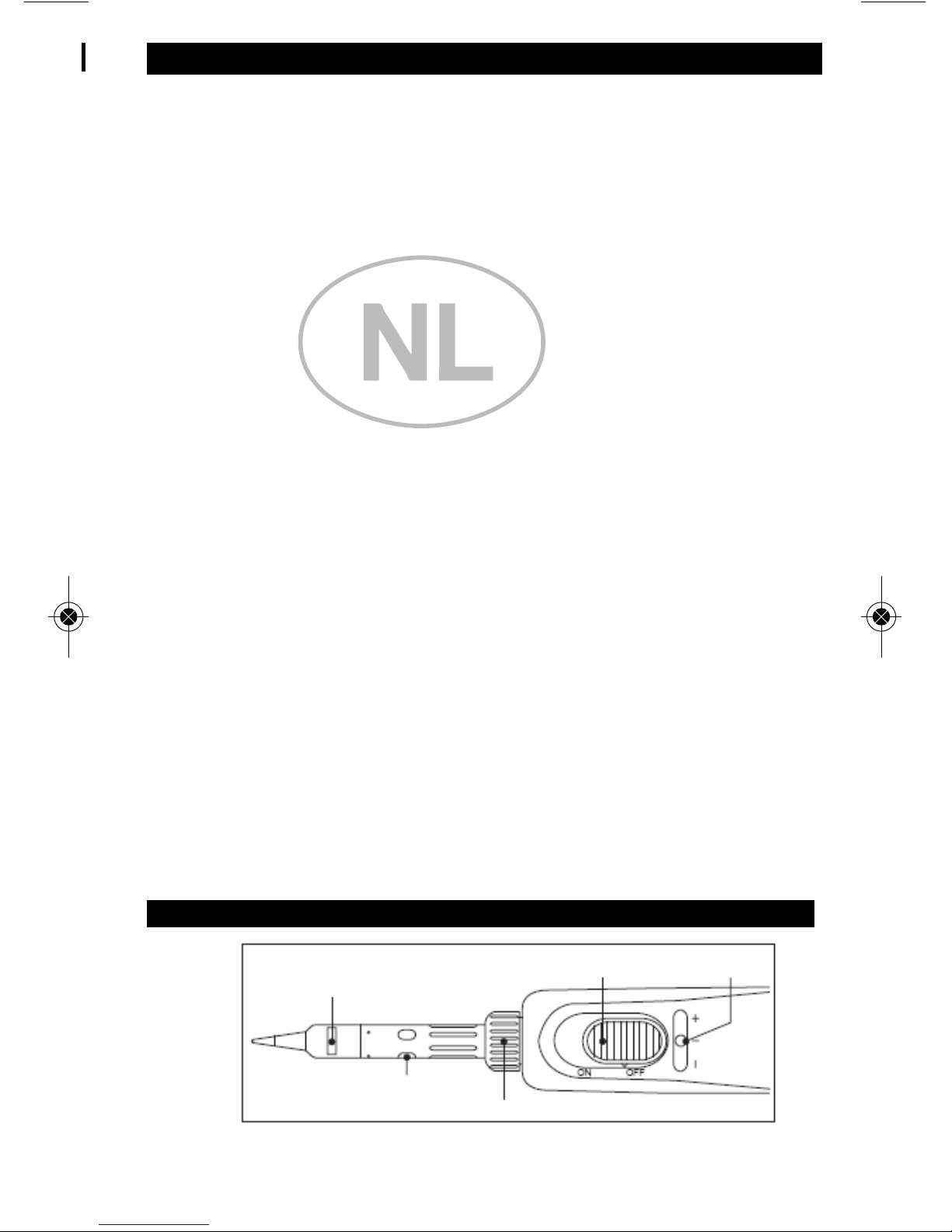

Voordat u het product, lees dan deze instructies aandachtig door. Het niet naleven van de
veiligheid in gevaar brengen lijf en leven. Voor anderen, de gebruiksaanwijzing van het gebruik,
maar ook als zelfstandige krachtige verandering zal worden afgeleid van elke aansprakelijkheid
van de fabrikant pagina's.

1. Geen gebruik maken van een apparaat dat lek (gaslucht) of is defect of niet goed.

2. Op zoek naar een lek met een vlam, maar nooit met zeepsop.

3. Wanneer er schade zijn gedetecteerd, kan het apparaat niet worden gebruikt en de tank

zal niet opnieuw worden gevuld.

4. Vullen en op te slaan van het apparaat in de buurt van open vuur, kachels, fornuizen of

brandbare materialen.

5. Gebruik alleen niet-aromatische volgens butaan.

6. Vergeet niet om het apparaat uit te schakelen na gebruik.

7. Het apparaat alleen goed geventileerde plaats en verwijderd van ontstekingsbronnen of

brandbare Objecten te bedienen.

8. Voorkomen dat het toestel vallen en harde stoten.

9. Gebruik geen trays die bestemd zijn voor solderen. Dit kan leiden tot het verbranden van

het gereedschap lichaam zelf.

10. Bewaar de eenheid onder direct zonlicht of op plaatsen waar de omgevingstemperatuur

hoger is dan 50 ° C of 122 ° F. Dit leidt tot brand / explosies ten gevolge van de gasdruk
te verhogen.

11. Houd het apparaat in de nabijheid van de voorruit in een vrachtwagen auto of op.

12. BUITEN HET BEREIK VAN KINDEREN.

13. Houd de handen en brandbare materialen uit het stopcontact en Ze sluiten de behuizing

om brandwonden of brand te voorkomen. Bij de ontsteking van het gezicht en de
kleding uit de buurt.

14. Geen duik in het water.

15. Bedrijven open voor alle pogingen om de eenheid boren op, of uit elkaar te komen.

Gebruik alleen voor het beoogde doel niet manipuleren of te wijzigen.

16. Het apparaat alleen goed geventileerde plaats en verwijderd van ontstekingsbronnen of

brandbare Objecten te bedienen.

17. Reinig de soldeerbout met geen alcohol gebaseerde reinigingsmiddelen.

18. Voor het plaatsen van de dop laat het toestel afkoelen.

19. Reparaties mogen alleen door bevoegd personeel of de fabrikant worden uitgevoerd.

20. Wees voorzichtig bij het rijden door solderen hulpmiddelen op vliegtuigen, op de

van toepassing zijnde Vervoer bepalingen van de luchtvaartmaatschappij.

Belangrijk

Uitlaatopening

Aansteekopening

Kartelmoer

Gasregelaar

Gaskraan

Het gebruik als soldeerbout en als heteluchtbout

10

Het gebruik als heteluchtbout

Aanstee­kopening

Gaskraan

Gasregelaar

Aanwijzingen voor het aansteken

1. Zet de gasregelaar in de middenstand en zet de gaskraan open.

2. Schuif de kartelmoer omhoog om de aansteekopening te openen.

3. Steek het gas aan, terwijl u de luchtinlaatopening open houdt zoals hierna aangegeven.

Houd de kartelmoer vast, totdat de katalysator gloeit.

4. De temperatuur van de soldeerstift kan worden geregeld door de gasregelaar heen en weer

te schuiven.

De hete lucht stroomt uit de uitlaatopening in de punt. Let op, dat ubrandbare materialen en
uw handen uit de buurt van de uitlaatopeninghoudt, om brandwonden te vermijden. De tem­peratuur van de heteluchtbout kan worden geregeld door de gasregelaar heen en weerte
schuiven.

Draai de stift los en verwijder deze door de kartelmoer naar rechts tedraaien en
monteer vervolgens de punt van de heteluchtbout. Het aan-steken gebeurt op dezelfde wijze
als bij de soldeerstift. Steek het gasaan bij de aansteekopening en niet bij de punt van de hete­luchtbout.

Het bijvullen van butaangas (T005 16 160 99)

Gebruik uitsluitend butaangas van goede
kwaliteit.

1. Controleer het niveau in het brandstofvenster.

2. Controleer, dat de schakelaar naar beneden

staat alvorens met het vullen te beginnen.

3. Houd het apparaat met de vulopening omhoog.

4. Steek het mondstuk van de butaangastank in

de vulopening en druk naar beneden. Wanneer
de tank vol is, stroomt het gas over de rand.

11

1. Draai de stift los en verwijder deze door de kartelmoer naar rechtste, zoals hierboven
beschreven.

2. Controleer dat de gasregelaar in de middenstand staat.

3. Schuif de kartelmoer omhoog om de gasopening te openen.

4. Steek het gas met een aansteker aan zoals hierboven aangegeven.

5. Regel de vlamhoogte door de gasregelaar heen en weer tebewegen.

Het gebruik als brander

Kartelmoer

Gasregelaar

Gaskraan

Troubleshooting

Probleem: Oorzaak: Oplossing:

Gas ontsteekt 1. De gastank is leeg 1. Vul butaangas bij
niet 2. De straalpompeenheid 2. Vervang de

is gebroken, verstopt of straalpompeenheid
opgebruikt.

3. De gasdruk is te hoog 3. Schuif de

of te laag gasrege laar
naar rechts.

De stift wordt 1. De katalysator is 1. Vervang de stift
niet warm opgebruikt

2. De gasdruk is 2. Vul butaangas bij.

onvoldoende

Als het apparaat niet goed werkt, breng het dan naar de dichtstbijzijnde erkende
Weller Customer Service: www.weller-tools.com.

12

Optionele onderdelen

Soldeerstift rond
Ø 1 mm
T005 18 443 99

Soldeerstift schroeven­draaiervorm 2,4 mm
T005 16 444 99

Soldeerstift schroeven­draaiervorm 5 mm
T005 16 446 99

Soldeerstift afgeschuind
2 mm, 45°
T005 16 445 99

Heteluchtstift
Ø 4.7 mm
T005 16 447 99

Straalpompeenheid

Beschermkap
T005 16 450 99

Butaangasvulling
T005 16 160 99

Voer vervangen toestelonderdelen, filters of oude toestel conform de
voorschriften van uw land af.

Technische wijzigingen voorbehouden!
De bijgewerkte gebruiksaanwijzing, zie www.weller-tools.com

13

Por favor, lea atentamente el manual de instrucciones y las normas de seguridad antes de
conectar el soldador. En caso de incumplir las normas de seguridad existe peligro de muerte.
El fabricante no se responsabiliza en caso de una utilización diferente a la prevista en el
manual de instrucciones ni en caso de modificación del aparato por cuenta del usuario.

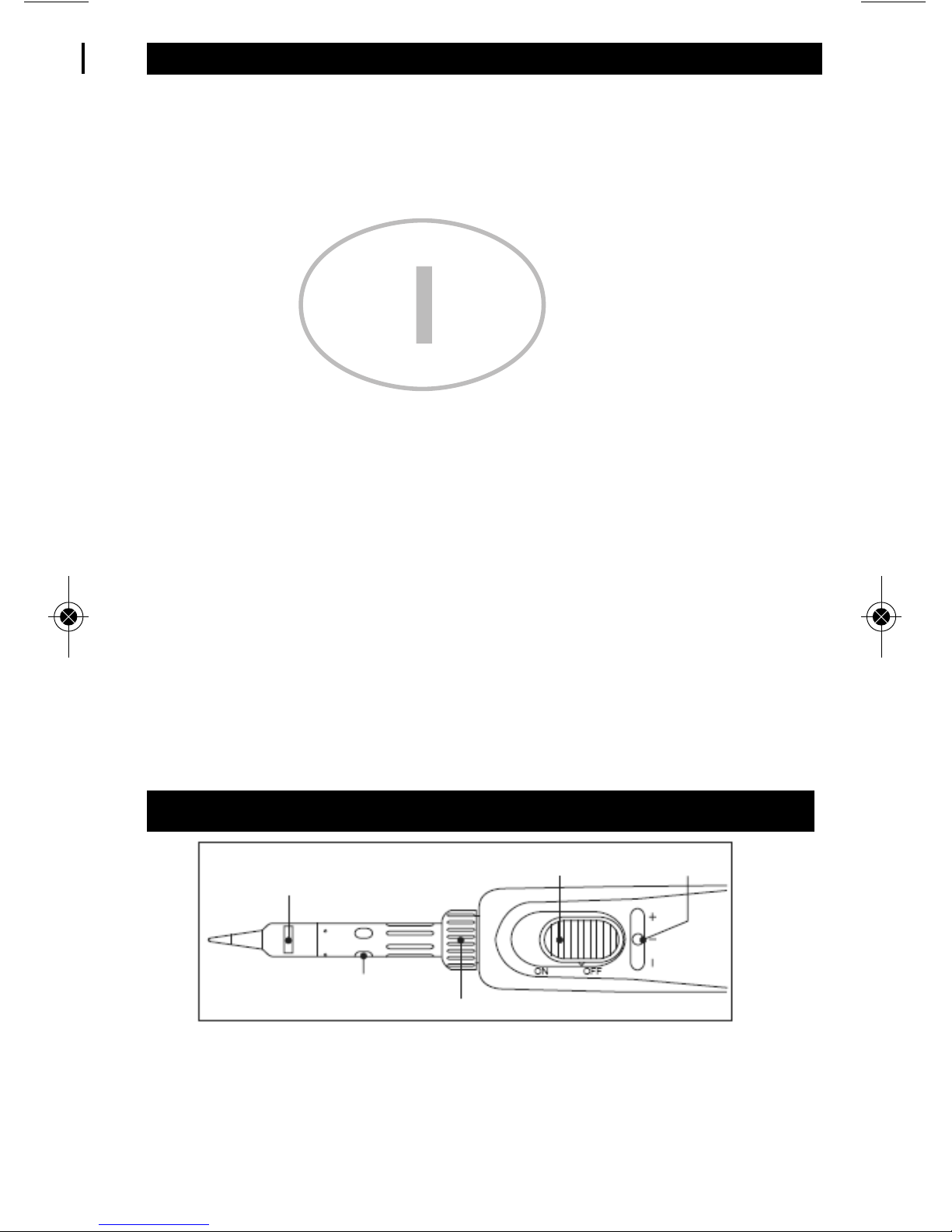

1. Non utilizzare apparecchi che presentino perdite (odore di gas) o danni, oppure non
correttamente funzionanti.

2. Non ricercare mai una perdita con una fiamma: utilizzare lisciva di sapone.

3. Utilizzare solo butano non aromatico come suggerito dal costruttore.

4. Assicurarsi di disinserire l’interruttore dopo l’impiego.

5. Utilizzarlo solo all’aperto o in ambienti ben ventilati.

6. Evitare cadute o scosse troppo forti.

7. Utilizzare l'apparecchio esclusivamente in luoghi ben aerati e lontano da fonti d'innesco

e da oggetti infiammabili.

8. Non cercare di smontarlo, usarlo in modo non appropriato, modificarlo o manometterlo.

9. Non sistemarlo vicino al parabrezza o nel bagagliaio della vettura.

10. Per evitare i pericoli di fuoco o esplosioni quando la pressione del gas aumenta, non

sistemarlo sotto la luce solare diretta o in punti che superano 50 °C o 122 °F.

11. Per evitare bruciature o fuoco, tenere mani e combustibili lontano da valvole di scarico

e da carter ribaltabili.

12. Non immergerlo nell’acqua.

13. Non cercare di smontarlo, usarlo in modo non appropriato, modificarlo o manometterlo.

14. Lasciarlo raffreddare prima di applicare il coperchio di protezione.

15. Verificare, prima dell’utilizzo, che gli utensili non siano danneggiati.

16. Non forare, né aprire l'apparecchio.

17. Non pulire il saldatoio con detergenti a base di alcool.

18. Qualora si trasportino utensili di saldatura a bordo di velivoli, attenersi alle disposizioni

di trasporto valide per la compagnia aerea.

19. Eventuali riparazioni devono essere eseguite esclusivamente da personale

specializzato autorizzato.

20. Le riparazioni andranno effettuate esclusivamente da personale specializzato e

autorizzato, oppure dal costruttore.

Norme di sicurezza importanti

Come utilizzare un saldatoio e una fiaccola

Valvola di scarico

Foro di accensione

Dado zigrinato

Leva di controllo
del gas

Leva di apertura
del gas

14

Istruzioni di accensione

1. Posizionare la leva di controllo al centro e poi spingere l’interruttore di apertura del

gas verso l’alto.

2. Per aprire i fori di accensione, spingere il dado zigrinato verso l’alto.

3. Accendere inserendo la fiamma nel foro aperto come illustrato inbasso.

Tenere fermo il dado zigrinato finché il catalizzatore non èincandescente.

4. Regolare la temperatura della punta saldante muovendo la leva di controllo del gas

da sinistra verso destra.

L’aria di scarico calda fuoriesce dall’apertura sulla punta. Per evitarefuoco e bruciature,
tenere combustibili e mani lontano dall’apertura. Latemperatura della fiaccola può
essere regolata muovendo la leva dicontrollo del gas da sinistra verso destra.

Sbloccare e rimuovere la punta girando il dado zigrinato e poi montareuna punta a
fiaccola. L’accensione è uguale a quella della punta di saldatura. Accendere nel foro
e non nella parte superiore della punta afiaccola.

Come impiegare una punta a fiaccla

Foro
diaccensione

Leva di apertura del gas

Leva di controllo del gas

Come introdurre il butano (T005 16 160 99)

Utilizzare solo butano di alta qualità.

1. Controllare il vetro spia del combustibile.

2. Prima di introdurre il butano, assicurarsi che

l’interruttore sia disinserito.

3. Tenere ferma l’unità con l’ugello di riempimento

verso l’alto.

4. Inserire l’ugello del contenitore del gas

nell’ugello di riempimento e poi premere in
basso. Il gas trabocca quando il serbatoio è pieno.

15

1. Sbloccare e rimuovere la punta girando il dado zigrinato versodestra come

mostrato in precedenza.

2. Assicurarsi che la leva di controllo del gas sia posizionata al centro.

3. Inserire l’interruttore di apertura del gas.

4. Accendere come mostrato in precedenza.

5. Regolare l’altezza della fiamma muovendo la leva di controllo delgas da sinistra

verso destra.

Sostituire l’eiettore quando il gas
nonscorre. Tirare l’eiettore verso l’alto,
poi l’unitàsi stacca.Inserire il nuovo eiettore
e poi premerel’unità verso il basso finché
non è fis-sata.

Come sostituire l’eiettore

Eiettore

Impiego come fiaccola

Dado zigrinato

Leva di
controllodel gas

Leva di
aperturadel gas

Localizzazione guasti

Anomalie: Causa del problema: Correzione:

Nessuna 1. Mancanza di gas 1. Ripristinare il livello
accensione del butano

2. Eiettore rotto, 2. Sostituire l’eiettore
intasato o usurato

3. Pressione del gas 3. Muovere la leva di
troppo alta o troppo controllo del gas da
bassa sinistra verso destra

La punta non si 1. Catalizzatore usurato 1. Sostituire la punta
riscalda 2. Insufficiente 2. Ripristinare il livello

pressione del gas del butano
Se un apparecchio non funziona correttamente, si raccomanda di portarlo al più vicino
Centro Assistenza Clienti autorizzato www.weller-tools.com.

16

Dispose of replaced equipment parts, filters or old devices in accordance with
the rules and regulations applicable in your country.

Subject to technical alterations and amendments!
See the updated operating instructions at www.weller-tools.com.

Parti opzionali

Punta di saldatura rotonda
Ø 1 mm
T005 18 443 99

Punta di saldatura a scalpello
2,4 mm
T005 16 444 99

Punta di saldatura a scalpello
5 mm
T005 16 446 99

Punta di saldatura a
taglioinclinato 2 mm, 45°
T005 16 445 99

Punta a fiaccola
Ø 4.7 mm
T005 16 447 99

Eiettore

Coperchio di
protezione
T005 16 450 99

Combustibile di butano
per il ripristino
T005 16 160 99

17

Please read these Operating Instructions and the attached safety information carefully prior to
initial operation of the soldering iron. Failure to observe the safety regulations results in a risk
to life and limb. The manufacturer shall not be liable for damage
resulting from misuse of the machine or unauthorised alterations.

1. Do not use any device which is leaky (gas odour) or is damaged or not in perfect

working order.

2. Never try to detect leaks with a naked flame. Use only soapy water.

3. If damage is found, the device must not be used and the tank must not be refilled.

4. Do not fill gas or store near open flame, heater, furnace or combustible materials.

5. Use only non-aromatic butane gas as recommended by the manufacturer.

6. Be sure to put switch down after use.

7. Operate the device only in well-ventilated areas and well away from ignition sources

or flammable objects.

8. Avoid dropping or causing a hard shock.

9. Do not use iron holder designed for the electrical iron. This may cause burning of tool

body.

10. Do not store under direct sunlight or anywhere that will exceed 50°C or 122°F.

This will cause fire / explosion as gas pressure become high.

11. Do not store near windshield, in trunk of car.

12. Keep out of reach of infants.

13. Keep hands and combustibles clear out of exhaust opening and tip housing to avoid

burns or fire. Keep well away from face and clothing when igniting.

14. Do not immerse in water.

15. Do not try to disassemble or misuse or alter or tamper.

16. Do not drill holes in or open the device.

17. Cool down before putting protective cap on.

18. Repairs are only to be performed by authorised specialist personnel.

19. Refer all repairs to authorised specialist personnel or the manufacturer.

20. Before taking soldering tools on board aircraft, always check the applicable

transport regulations specified by the airline company.

Important safety instructions

How to use a soldering iron and hot blow

Exhaust opening

Ignition hole

Knurled nut

Gas control
lever

Gas open lever

18

Ignition Instructions

1. Place gas control lever at the middle and push gas open switch up.

2. Push the knurled nut upward to open ignition holes.

3. Ignite keeping air take-in hole open as illustrated below.

Hold knurled nut until glows the catalyst.

4. Temperature of the soldering tip can be adjusted by moving gas control lever between

left / right.

Sbloccare e rimuovere la punta girando il dado zigrinato e poi montareuna punta a
fiaccola. L’accensione è uguale a quella della punta di saldatura. Accendere nel foro e non
nella parte superiore della punta afiaccola.
The hot exhaust air comes out of the exhaust opening in the tip. Be sure to keep
combustibles, hands, clear from the opening to avoid fire and burns.
Temperature of the hotblow can be adjusted by moving gas control lever from left / right.

Loosen and remove tip by turning the knurled nut to right and mount a hotblow tip. Ignition is
same as for the soldering tip. Ignite at the ignition hole and not at top of a hotblow tip.

Ignition hole

Gas open lever

Gas control lever

To use a hotblow tip

How to fill butane gas (T005 16 160 99)

Use only high quality butane gas.

1. Check the window for fuel level.

2. Before filling, make sure switch is down.

3. Hold the unit with the refill nozzle upward.

4. Insert nozzle of the butane gas container into the

refill nozzle and press down. Gas will overflow
when tank is full.

19

Change ejector unit when gas does not
flow. Pull ejector unit upward, then the unit
will come off. Insert new ejector unit and
push the unit down till fixed.

How to change ejector unit

Ejector unit

Trouble: Problem cause: Problem cause:

Does not ignite 1. Empty gas 1. Empty gas

2. Ejector unit breakage, 2. Ejector unit

clogging, or used up breakage, clogging

or used up

3. Gas pressure too 3. Gas pressure too

high or too low high or too low

Tip does not heat 1. Used up catalyst 1. Used up catalyst

2. Insufficient gas 2. Insufficient gas

pressure pressure

If your device ceases to function correctly, take it to your nearest authorised customer
service centre www.weller-tools.com

Trouble shooting

20

Optional parts

Dispose of replaced equipment parts, filters or old devices in accordance with
the rules and regulations applicable in your country.

Subject to technical alterations and amendments!
See the updated operating instructions at www.weller-tools.com.

Soldering tip round
Ø 1 mm
T005 18 443 99

Soldering tip chisel
2,4 mm
T005 16 444 99

Soldering tip chisel
5 mm
T005 16 446 99

Soldering tip bevel
2 mm, 45°
T005 16 445 99

Hot blow tip
Ø 4.7 mm
T005 16 447 99

Ejector unit

Protective cap
T005 16 450 99

Butan fuel for refill
T005 16 160 99

21

Före idrifttagningen av lödkolven skall denna bruksanvisning samt bifogade säkerhetsanvis­ningar läsas igenom noggrannt. När säkerhetsföreskrifterna inte följs kan fara för liv och lem
uppstå. För andra användningar än de som beskrivs i bruksanvisningen samt vid egenmäkti­ga förändringar övertar tillverkaren inget ansvar.

1. Använd aldrig en apparat som läcker (gaslukt), är skadad eller som inte fungerar

som denska.

2. Lokalisera aldrig läckor med en låga, utan altid med såpvatten.

3. Om verktyget är skadat får det inte användas och tanken får inte fyllas på.

4. Fyll inte på gas eller förvara i närheten av öppen eld, el-element, ugn eller

brännbara material.

5. Använd endast icke-aromatisk butangas som rekommenderas av tillverkaren.

6. Kontrollera att gaskranen är avstängd efter användningen.

7. Använd bara apparaten i välventilerade utrymmen och på behörigt avstånd från

antändningskällor och lättantändliga föremål.

8. Undvik att tappa gasbehållaren eller att utsätta den för hårda stötar.

9. Använd inte lödkolvställ avsedda för elektrisk lödkolv. Det kan orsaka brand i

verktyget.

10. Förvaras ej i direkt solljus eller där temperaturen överstiger 50°C eller 122°F.

Detta orsakar brand / explosion då gastrycket stiger.

11. Förvaras ej nära vindrutan eller i bilens bagageutrymme.

12. Förvaras utom räckhåll för barn.

13. Håll händer och brännbara föremål borta från munstycket och lödspetshållaren för

att undvika brännskador eller brand. Håll på avstånd från ansikte och kläder vid
tändning.

14. Doppas ej i vatten.

15. Försök inte ta isär aggregatet, använda det felaktigt, förändra eller manipulera det.

16. Borra inte upp eller öppna apparaten.

17. Rengör inte lödkolv med alkoholbaserat rengöringsmedel.

18. Låt behållaren svalna innan skyddshuven sätts på.

19. Reparationer ska bara utföras av behörig teknisk personal eller av tillverkaren.

20. Om du tar med lödverktyg på flygplan måste du ta hänsyn till flygbolagets

transport bestämmelser.

Viktiga säkerhetsinstruktioner

Att använda lödkolv och varmluftspistol

Munstycke

Tändningshål

Fästmutter

Gaskontrollspak

Gaskran

22

Att använda varmluftspistol

Tändningshål

Gaskran

Gaskontrollspak

Tändning

1. Ställ gaskontrollspaken i ett mellanläge och öppna gaskranen.

Place gas control lever at the middle and push gas open switch up.

2. Skjut fästmuttern uppåt för att öppna tändningshålen.

3. Tänd och håll luftintaget öppet enligt bilden nedan. Håll i fästmuttern tills

katalysatorn glöder.

4. Temperaturen på lödspetsen kan regleras genom att föra gaskontrollspaken åt höger

eller vänster.

Den heta luftstrålen kommer ut ur hålet i munstycket. Se till så att inte brännbara
föremål eller händer kommer i vägen för att undvika brand och brännskador.
Temperaturen på varmluftstrålen kan regleras genom att röra gaskontrollspaken åt
höger eller vänster.

Lossa och tag bort munstycket genom att vrida fästmuttern åt höger och montera ett
varmluftsmunstycke. Tändningen sker på samma sätt som vid lödning. Tänd i
tändningshålet och inte i änden på varmluftsmunstycket.

Påfyllning av butangas T005 16 160 99

Använd endast butangas av hög kvalitet.

1. Kontrollera gasnivån i kontrollfönstret.

2. Innan du fyller på, kontrollera att gaskranen är

avstängd. Before filling, make sure switch is down.

3. Håll apparaten med påfyllningsmunstycket uppåt.

4. För in butangasbehållarens pip i

påfyllningsmunstycket och tryck ner.
Gasen svämmar över när tanken är full.

24

1. Lossa och tag bort munstycket genom att vrida fästmuttern åt höger enligt bilden nedan.

2. Kontrollera att gaskontrollspaken är i ett mellanläge.

3. Öppna gaskranen.

4. Tänd med en tändare enligt bilden nedan.

5. Justera storleken på lågan genom att röra gaskontrollspaken åt höger eller vänster.

Användning som brännare

Byt utblåsningsenhet när gasen är
avstängd.
Drag utblåsningsenheten uppåt, då
lossnar den.
Sätt in ett ny utblåsningsenhet och
skjut ner den tills den sitter fast.

Byte av utblåsningsenhet

Fästmutter

Gaskontroll
spak

Gaskran

Utblåsnings­enhet

Felsökning

Fel: Orsak: Åtgärd:

Tänds inte 1. Gasen slut 1. Fyll på butangas

2. Utblåsningsenheten 2. Sätt dit ny

är trasig, täppt eller utblåsningsenhet

utsliten

3. Gastrycket är för 3. Rör

högt eller för lågt gaskontrollspaken

från vänster till

höger

Spetsen blir 1. Katalysatorn är slut 1. Sätt dit ny lödspets
inte het 2. Otillräckligt gastryck 2. Fyll på butangas.

Om någon enhet inte fungerar som den ska, ta med den till närmaste auktoriserade
kundtjänstställe www.weller-tools.com.

25

Extra tillbehör

Lödspets rund
Ø 1 mm
T005 18 443 99

Lödspets mejsel
2,4 mm
T005 16 444 99

Lödspets mejsel
5 mm
T005 16 446 99

Lödspets vinklad
2 mm, 45°
T005 16 445 99

Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt
gällande regler.

Rätten till tekniska ändringar förbehålls!
Uppdaterade bruksanvisningar hittar du på www.weller-tools.com.

Varmluftsmunstycke
Ø 4.7 mm
T005 16 447 99

Utblåsningsenhet

Skyddshuv
T005 16 450 99

Butangas refill
T005 16 160 99

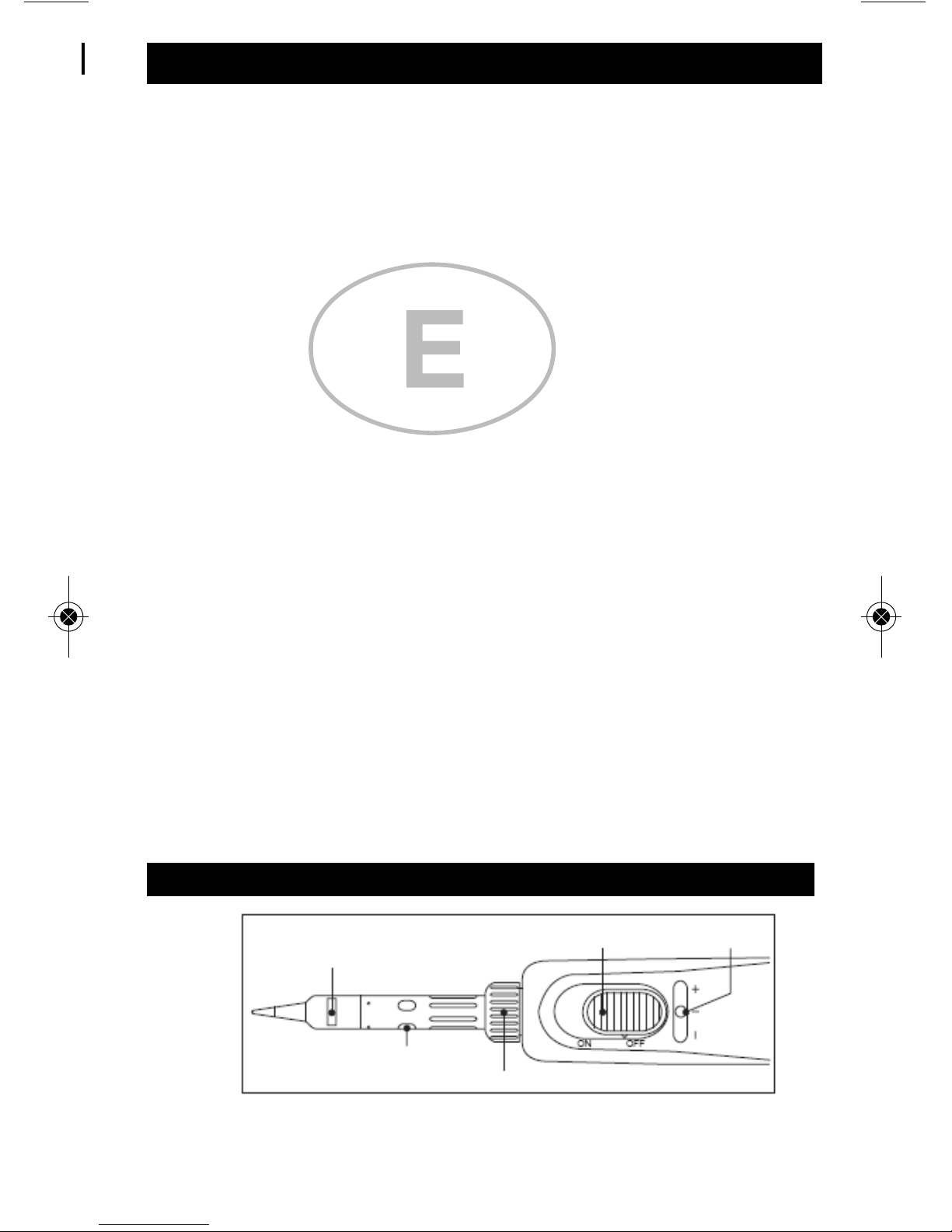

Por favor, lea atentamente el manual de instrucciones y las normas de seguridad antes de
conectar el soldador. En caso de incumplir las normas de seguridad existe peligro de muerte.
El fabricante no se responsabiliza en caso de una utilización diferente a la
prevista en el manual de instrucciones ni en caso de modificación del aparato por cuenta del
usuario.

1. No usar ningún aparato que tenga fugas (olor a gas), que esté dañado o que no

funcione correctamente.

2. No intentar nunca localizar una fuga con una llama sino con lejía jabonosa.

3. Si detectase cualquier daño no deberá utilizar el aparato ni rellenar el recipiente de gas.

4. No rellene gas ni almacene cerca a llamas abiertas, calentadores, hornos o

materiales combustibles.

5. Emplee únicamente gas butano no aromático, según recomendación del fabricante.

6. Asegúrese de bajar el interruptor después del uso.

7. Usar el aparato únicamente en espacios bien ventilados y alejados de fuentes de

ignición u objetos inflamables.

8. Evite caidas y golpes fuertes.

9. No emplee la manija de soldar diseñada para el soldador eléctrico.

Esto puede ocasionar la quemadura del cuerpo de la herramienta.

10. No almacene bajo la luz directa del sol o en sitios con temperatura superior a 50°C o

122°F. Esto causará incendio / explosión al elevarse la presión del gas.

11. No almacene cerca al parabrisas ni en el maletero del coche.

12. Mantenga fuera del alcance de los niños.

13. Mantenerlo alejado de la cara y la ropa al encenderlo. No sumerja en agua.

14. No sumerja en agua.

15. No intente desarmar, usar para otros fines, alterar o reformar.

16. No taladrar ni abrir el aparato.

17. Deje enfriar antes de poner la tapa protectora.

18. Reparações podem ser efectuadas exclusivamente porpessoal especializado

autorizado para o efeito.

19. Las reparaciones deberán ser realizadas exclusivamente por especialistas

autorizados o por el propio fabricante.

20. Si al viajar en avión lleva alguna vez consigo el soldador tenga en cuenta

las normas de transporte de la compañía aérea.

Instrucciones de seguridad importantes

Cómo usar un soldador autógeno y soplete caliente

Orificio de salida
de gases

Agujero de ignición

Tuerca moleteada

Palanca de
control del gas

Palanca de
apertura del gas

26

27

Cómo usar un soplete caliente

Agujero de
ignición

Palanca de apertura del gas

Palanca de control
del gas

Instrucciones de encendido

1. Coloque la palanca de control del gas en la mitad y levante el interruptor de salida

del gas.

2. Empuje hacia arriba la tuerca moleteada para abrir los agujeros de ignición.

3. Inicie la combustión manteniendo abierto el agujero de entrada de aire, como se

muestra abajo. Sostenga la tuerca moleteada hasta que el catalizador esté al rojo.

4. La temperatura de la punta de soldar puede ajustarse moviendo la palanca de

control del gas a la izquierda / derecha.

El aire de escape caliente sale por el orificio de salida de gases en la punta. Asegúrese de
mantener los combustibles y las manos lejos de este orificio para evitar quemaduras o fuego.
La temperatura del soplete puede ajustarse moviendo la palanca de
control del gas a la izquierda / derecha.

Afloje y retire la punta girando a la derecha la tuerca moleteada y monte una punta de sople­te caliente. El inicio de la combustión es igual que para la punta de soldar. Encienda en el agu­jero de inicio de combustión y no en la parte superior de la punta del soplete caliente.

Utilice únicamente gas butano de alta calidad.

1. Revise la ventanilla de nivel del combustible.

2. Antes de empezar a llenar, asegúrese de que el

interruptor está abajo.

3. Sostenga la unidad con la boquilla de llenado hacia

arriba.

4. Introduzca la boquilla del contenedor de gas butano

dentro de la boquilla de llenado y presione hacia
abajo. El gas rebosará cuando el tanque esté lleno.

Cómo llenar gas butano (T005 16 16099)

28

1. Afloje y retire la punta girando a la derecha la tuerca moleteada, como se muestra arriba.

2. Asegúrese de que la palanca de control del gas esté en la mitad.

3. Empuje hacia arriba el interruptor de apertura del gas.

4. Inicie la combustión, como se muestra arriba, con un mechero.

5. Ajuste la altura de la llama moviendo la palanca de control del gas a la izquierda /
derecha.

Cómo usar como antorcha

Cambie la unidad de eyección cuando el
gas no fluya.
Empuje hacia arriba la unidad de
eyección, la cual saldrá entonces.
Inserte una unidad de eyección nueva y
presiónela hacia abajo hasta que quede fija.

Cómo cambiar la unidad de eyección

Tuerca moleteada

Palanca de
control del gas

Palanca de
apertura del gas

Unidad de
eyección

Felsökning

Fallo: Causa del problema: Corrección:

No se inicia la 1. Falta gas 1. Vuelva a llenar gas
combustión butano

2. Unidad de eyección 2. Reemplace por una
rota, defectuosa o unidad de eyección
gastada nueva

3. Presión de gas 3. Mueva la palanca
demasiado alta o de control del gas
demasiado baja de la izquierda a la
derecha.

La punta no 1. Catalizador 1. Reemplace por una
calienta desgastado punta nueva

2. Presión de gas 2. Vuelva a llenar gas
insuficiente butano.

Si su aparato no funciona correctamente, llévelo al servicio técnico autorizado más
próximo www.weller-tools.com.

29

Partes opcionales

Punta de soldar redonda
Ø 1 mm
T005 18 443 99

Punta de soldar aplanada
2,4 mm
T005 16 444 99

Punta de soldar aplanada
5 mm
T005 16 446 99

Punta de soldar cónica
2 mm, 45°
T005 16 445 99

Elimine los componentes y filtros cambiados en el aparato, así como aparatos
en desuso, siguiendo la normativa vigente en su país.

Reservado el derecho a realizar modificaciones técnicas.
Puede consultar los manuales de instrucciones actualizados en
www.weller-tools.com.

Punta de soplete
Ø 4.7 mm
T005 16 447 99

Unidad de eyección

Tapa protectora
T005 16 450 99

Combustible butano
para volver a llenar
T005 16 160 99

www.weller-tools.com

Weller®is a registered Trademark and registered Design of Apex Tool Group, LLC.
© 2012, Apex Tool Group, LLC

GERMANY
Weller Tools GmbH

Carl-Benz-Str. 2
74354 Besigheim
Phone: [phone]
Fax: [phone]

FRANCE
Apex Tool Group S.N.C.

25 Av. Maurice Chevalier B.P. 46
77832 Ozoir-la-Ferrière, Cedex
Phone:[phone]
Fax: [phone]

GREAT BRITAIN
Apex Tool Group
(UK Operations) Ltd

4thFloor Pennine House
Washington, Tyne & Wear
NE37 1LY
Phone: [phone]
Fax: [phone]

ITALY
Apex Tool S.r.I.

Viale Europa 80
20090 Cusago (MI)
Phone: [phone]
Fax: [phone]

THE NETHERLANDS
Apex Tool Group B.V.

Phileas Foogstraar 16
7821 AK Emmen Drenthe
Phone: [phone]
Fax: [phone]

AUSTRALIA
Apex Tools

P.O. Box 366
519 Nurigong Street
Albury, N. S. W. 2640
Phone: [phone]

CANADA
Apex Tools - Canada

164 Innnisfil street
Barrie Ontario
Canada L4N 3E7
Phone: [phone]

U S A
Apex Tool Group, LLC.

14600 York Rd. Suite A
Sparks, MD 21152
Phone: [phone]
Fax.: [phone]

CHINA
Apex Tool Group

A-8 building, No. 38 Dongsheng
Road
Heqing Industrial Park, Pudong
Shanghai PRC 201201
Phone: [phone]
Fax: [phone]
