Weller MG100S, MP140 User guide [ml]

MG100S MP140

DE Originalbetriebsanleitung GB Translation of the original

instructions

ES Traducción del manual original FR traduction de la notice originale IT Traduzione delle istruzioni originali PT tradução do manual original NL vertaling van de oorspronkelijke

gebruiksaanwijzing SV Översättning av bruksanvisning i original DK oversættelse af den originale brugsanvisning FI alkuperäisten ohjeiden käännös

GR Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

TR Orijinal işletme talimatı çevirisi CZ překlad původního návodu

k používání

PL Tłumaczeniem instrukcji oryginalnej HU Eredeti használati utasítás fordítása SK preklad pôvodného návodu

na použitie

SL prevod izvirnih navodil EE algupärase kasutusjuhendi tõlge LV Instrukciju tulkojumam no

oriģinālvalodas

LT Originalios instrukcijos vertimas BG превод на оригиналната

инструкция

RO traducere a instrucțiunilor originale

HR Prijevod originalnih uputa

DE Lieferumfang GB Included in delivery ES Piezas suministradas FR Fourniture IT Dotazione PT Fornecimento NL Omvang van de levering SV Leveransomfattning DK Leveringsomfang FI Toimitussisältö GR Υλικά παράδοσης TR Teslimat kapsamı

CZ Rozsah dodávky PL Zakres dostawy HU Szállítási terjedelem SK Rozsah dodávky SL Obseg pošiljke EE Tarne sisu LV Piegādes komplekts LT Komplektas BG Обем на доставката RO Pachetul de livrare HR Popratna oprema

33620

33507

MG100S

MP140

100-1000-ESD 140-1000-ESD

FT-10000 14000

DE Zubehör GB Accessory ES Accessorio FR Accessoires IT Accessorio PT Acessório NL Toebehoren SV Tillbehör DK Tilbehør FI Lisälaite GR Εξαρτήματα TR Aksesuar

CZ Příslušenství PL Wyposażenie HU Tartozékok SK Príslušenstvo SL Oprema EE Tarvikud LV Piederumi LT Priedas HR Pribor BG Принадлежности RO Accesorii

>> PAGE 102

Deutsch

English

Español

Français

Italiano

Portugues

Nederlands

Svenska

Dansk

Suomi

Ελληνικα

Türkçe

Český

Polski

Magyar

Slovensky

Slovenščina

Eesti

Latviski

Lietuviškai

Български

Român

Hrvatski

Technische Daten | Sicherheitshinweise | Menüführung |

Pege und Wartung | Garantie

Technical Data | Safety information | Menu navigation | Care and maintenance | Warranty

Datos Técnicos | Advertencias de seguridad | Guía de menú | Cuidado y mantenimiento | Garantía

Caractéristiques Techniques | Consignes de sécurité | Menu |

Entretien et maintenance | Garantie

Dati Tecnici | Avvertenze per la sicurezza | Guida a menu | Cura e manutenzione | Garanzia

Características Técnicas | Indicações de segurança | Menu de navegação | Conservação e manutenção | Garantia

Technische Gegevens | Veiligheidsinstructies | Menunavigatie | Onderhouden | Garantie

Tekniska Data | Säkerhetsanvisningar | Menyer | Skötsel och underhåll | Garanti

Tekniske Data | Sikkerhedsanvisninger | Menustruktur |

Pleje og vedligeholdelse | Garanti

Tekniset Arvot | Turvallisuusohjeet | Valikko-ohjaus |

Aseman hoito ja huolto | Takuu

Τεχνικά στοιχεία | Υποδείξεις ασφαλείας | Καθοδήγηση· μενού | Φροντίδα και συντήρηση της συσκευής | Εγγύηση

Teknik Veriler | Güvenlik uyarıları | Menü yönlendirmesi | Temizliği ve bakımı | Garanti

Technické údaje | Bezpečnostní pokyny | Struktura menu | Údržba a servisní práce ohledně | Záruka

Dane Techniczne | Wskazówki bezpieczeństwa | Menu | Pielęgnacja i konserwacja urządzenia | Gwarancja

Műszaki Adatok | Biztonsági utasítások | Menükezelés | Ápolás és karbantartás | Garancia

Technické údaje | Bezpečnostné pokyny | Navigácia v menu | Ošetrovanie a údržba | Záruka

Tehnični Podatki | Varnostna navodila | Menijska struktura | Nega in vzdrževanje | Garancija

Tehnilised Andmed | Ohutusjuhised | Menüü juhtimine |

Hooldamine ja teenindamine | Garantii

Tehniskie dati | Drošības norādes | Izvēlnes vadība | Apkope un kopšana | Garantija

Techniniai duomenys | Saugos taisyklės | Meniu valdymas | Įprastinė ir techninė priežiūra | Garantija

Технически данни | Инструкции за безопасна работа | Навигация в менюто | Обслужване и поддържане | Гаранция

Date tehnice | Indicaţii de securitate | Ghidarea în meniu | Îngrijirea şi întreţinerea curentă | Garanţia pentru produs

Tehnički podatci | Sigurnosna upozorenja | Navigiranje kroz izbornik

Njega i servisiranje | Jamstvo

DEGBESFRITPTNLSVDKFIGRCZ TRPL

SKSLEELVLTBG

MG100S

1 2 3 54 6

DE Akustisches Signal

GB Audible signal ES Señal acústica FR Signal sonore IT Segnale acustico PT Sinal acústico NL Akoestisch signaal SV Akustisk signal

DE Filteranzeige

GB lter display ES Indicador de ltro FR Afchage de l'état du ltre IT Indicatore ltro PT Indicação de ltro NL lterindicatie SV lterdisplay

Alarm-Resetknopf/Einstellknopf

Alarm reset button//Setting button

Botón reset para alarma/Botón de ajuste

Bouton de reset-d'alarme/Bouton de réglage

Pulsante di reset allarme/Pulsante di regolazione

Botão de reset de alarme/Botão

de ajuste

Alarmresetknop/Instelknop

Återställningsknapp för larm/ Inställningsknapp

Alarm-resetknap/Indstillingsknap

DK Akustisk signal FI Merkkiääni GR Ηχητικό· σήμα TR Akustik sinyal CZ Akustický signál PL Sygnał dźwiękowy HU hangjelzés SK Akustický signál

DK lterindikator FI suodatinnäyttö GR Ένδειξη φίλτρου TR ltre göstergesi CZ indikátor ltru PL Wskazanie ltra HU szűrő kijelző SK indikátor ltra

Hälytyksen resetointipainike/

Säätönuppi

Κουμπί επαναφοράς συναγερμού/Κουμπί ρύθμισης

Alarm sıfırlama düğmesi/Ayar düğmesi

Alarm-tlačítko restart/Nastavovací knoík

Przycisk resetowania alarmu/ Przycisk ustawień

Riasztástörlő gomb/Beállítógomb

Resetovacie tlačidlo alarmu/ Nastavovacie tlačidlo

Gumb za ponastavitev alarma/

Nastavitveni gumb

SL Zvočni signal EE Akustiline signaal LV Akustiskais signāls LT Garsinis signalas BG Акустичен сигнал RO Semnal acustic HR Akustični signal

SL ltrski indikator EE roheline ltrinäidik LV iltra rādījums LT ltro indikatorius BG филтърна индикация RO Indicator de ltru HR pokaznik za ltar

Alarmi nullimisnupp/Reguleernupp

Trauksmes atiestatīšanas poga/ Iestatīšanas poga

Aliarmo atkūrimo mygtukas/ Nustatymo mygtukas

Копче за ресет на аларма/ Копче за регулиране

Buton alarmă-resetare/Buton

de reglare

Gumb za poništavanje alarma/ Gumb za namještanje

MP140

1 2 3 54

GB ES FR IT PT NL SV DK

GB ES FR IT PT NL SV

DE Schnittstelle

GB Interface ES Interfaz FR Interface IT Interfaccia PT Interface NL Interface SV Gränssnitt

Ein- und Ausschalter On/Off switch

Encendido y apagado Bouton de marche et d'arrêt

Interruttore On/Off Interruptor de ligar e desligar In- en uitschakelaar

Strömbrytare på/av

Tænd/sluk-knap

Stromanschluss

Connection to power supply

Toma de corriente Connexion électrique Collegamento alimentazione Ligação de corrente Stroomaansluiting Strömanslutning

Tämän yhteydessä näyt-

töön tulee hetkeksi asetettu ohjearvo.

Διακόπτης On-Off

Açma / kapatma şalteri

Spínač zapnutí a vypnutí

Włącznik i wyłącznik

Be- és kikapcsoló gomb

Zapínacie a vypínacie tlačidlo

Strømtilslutning

Virtaliitäntä

Σύνδεση ρεύματος

Elektrik bağlantısı

Přípojka el. proudu

Przyłącze elektryczne

Áramcsatlakozó

Elektrická prípojka

DK Interface FI Liittymä GR Θύρα διεπαφής TR Arabirim CZ Rozhraní PL Interfejs HU Interfész SK Rozhranie

Stikalo za vklop/izklop

Sisse- ja väljalülitamise nupp

Ieslēgšanas un izslēgšanas

slēdzis Įjungimo ir išjungimo myg-

tukas

Включване и изключване

Comutator pornire şi oprire

Sklopka za uključivanje i

isključivanje

Električni priključek

Toiteühendus

Strāvas pieslēgšanas ports

El. srovės prijungimo jungtis

Присъединяване към

източник на ток

Racord de curent

Priključak struje

SL Vmesnik EE Liides LV Saskarne LT Sąsaja BG Интерфейс RO Interfaţă HR Sučelje

DE Inbetriebnahme GB Starting up the device ES Puesta en servicio del aparato FR Mise en service de l'appareil IT Messa in funzione dell'apparecchio PT Colocação do aparelho em serviço NL Toestel in gebruik nemen SV Ta lödstationen i drift DK Ibrugtagning af apparatet FI Laitteen käyttöönotto GR Θέση της συσκευής σε λειτουργία TR Cihazı işletime alma

CZ Uvedení zařízení do provozu PL Uruchamianie urządzenia HU A készülék üzembe helyezése SK Uvedenie zariadenia do prevádzky SL Začetek dela z napravo EE Seadme kasutuselevõtt LV Iekārtas lietošanas sākšana LT Prietaiso paruošimas eksploatuoti BG Включване на уреда RO Punerea în funcţiune a aparatului HR Uređaj pustiti u rad

TIP

780-3001-ESD

DE Betrieb GB Operation ES Operação FR Fonctionnement IT Esercizio PT Operação NL Gebruik SV Drift DK Funktion FI Käyttö GR Λειτουργία TR Operasyon

CZ Provoz PL Operacja HU Üzemeltetés SK Prevádzka SL Delovanje EE Operatsioon LV Darbība LT Operacija BG Работа RO Funcţionarea HR Operativni rad

MG100S

START

STOP

OFF

+ + +

min.

max.

DE Filteranzeige Laufzeit GB Operating time lter display ES Indicador de ltro Duración FR Afchage du ltre durée IT Indicatore ltro Autonomia PT Indicação de ltro Tempo de serviço NL Filterindicatie looptijd SV Filterdisplay körtid DK Filterindikatorens driftstid FI Käyttöajan suodatinnäyttö GR Ένδειξη φίλτρου Χρόνος λειτουργίας TR Çalışma süresi ltre göstergesi

CZ Indikace ltru Doba běhu PL Wskaźnik ltra czas eksploatacji HU Futásidő szűrőkijelzőt SK Filtr dobu chodu SL Filtrski indikator časa delovanja EE Filtrinäidik - tööaeg LV Filtra rādījumu „darbības laiks” LT „Filtro indikatoriaus veikimo laikas“ BG Филтърна индикация, срок на работа RO Indicatorul ltrului pentru timpul de funcţionare HR Indikator ltra za trajanje

OFF

>> PAGE 8

DE Filteranzeige Absaugleistung GB Extraction capacity lter display ES Indicador de ltro Potencia FR Afchage du ltre capacité d'aspiration IT Indicatore ltro Potenza di aspirazione PT Indicação de ltro Capacidade de aspiração NL Filterindicatie afzuigvermogen SV Filterdisplay utsugseffekt DK Filterindikatorens udsugningseffekt FI Imutehon suodatinnäyttö GR Ένδειξη φίλτρου Ισχύς αναρρόφησης TR Emiş gücü ltre göstergesi

B 1

CZ Indikace ltru Odsávací výkon PL Wskaźnik ltra wydajność odsysania HU Az elszívási teljesítmény szűrőkijelzőt SK Výkon odsávania na indikátore ltra SL Filtrski indikator sesalne moči EE Filtrinäidik - imivõimsus LV Filtra rādījumu „nosūkšanas jauda” LT „Siurbimo galios ltro indikatorius“ BG Филтърна индикация, аспирационна мощност RO Indicatorul ltrului pentru puterea de aspirare HR Indikator ltra za usisni učinak

>> PAGE 8

DE Filterwechsel GB Filter change ES Cambio de ltro FR Remplacement du ltre IT Sostituzione del ltro PT Troca do ltro NL Wissel van de lter SV Byte av lter DK Filterskift FI Suodattimen vaihto GR Αλλαγή φίλτρου TR Filtre değişimi

MIN 1x

CZ Výměna ltru PL Wymiana ltra HU Szűrőcsere SK Výmena ltra SL Menjava ltra EE Filtri vahetamine LV Filtra nomaiņa LT Filtrų keitimas BG Смяна на филтъра RO Schimbarea ltrului HR Mjenjanje ltra

year

4 x

D YD M M Y Y Y--

4 x

Zu Ihrer Sicherheit

Inbetriebnahme und bevor Sie mit dem Gerät arbeiten vollständig durch.

Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist.

Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor

Sicherheitshinweise

Restrisiken

Das Gerät wurde entsprechend dem heutigen

Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt.

Trotzdem besteht die Gefahr von Personenund Sachschäden, wenn Sie die Sicherheitshin-

weise im beiliegenden Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht beachten.

Warnung!

Brand- und Explosionsgefahr! Das Gerät darf nicht zum Absaugen von

brennbaren Gasen verwendet werden. Das Gerät darf nicht Temperaturen über

50°C, offenen Flammen oder kondensierten

Lösungsmitteln ausgesetzt werden.

Der Betreiber der Anlage ist für die Einhaltung der

gesetzlichen Schadstoffgrenzwerte am Arbeitsplatz verantwortlich.

Das Filtersystem darf nur in technisch einwandfreiem Zustand in Betrieb genommen werden.

Wir danken Ihnen für das mit dem Kauf dieses Geräts erwiesene Vertrauen.

Bei der Fertigung wurden strengste Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen.

Diese Anleitung enthält wichtige Informationen, um das Gerät sicher und sachgerecht in Betrieb zu nehmen, zu bedienen, zu warten und einfache

Störungen selbst zu beseitigen.

Geben Sie das Gerät an Dritte stets zusammen mit der Betriebsanleitung weiter.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie

von Personen mit verringerten

physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an Erfahrung und Wis-

sen benutzt werden, wenn sie

beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die

daraus resultierenden Gefahren

verstehen. Kinder dürfen nicht

mit dem Gerät spielen. Reinigung und Benutzer-War-

tung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bestimmungsgemäße Verwendung

Die Lötrauchabsaugung ist eine mobile Filtereinheit zur Abscheidung von Partikeln und Gasen. Das Gerät wird zur Filtration von Abluft bei Löt-, Klebe-, Reinigungs-, Druckprozessen usw. verwendet und ist

für den industriellen Dauerbetrieb geeignet. Das Gerät wurde für den Einsatz als Flächenabsaugung konzipiert und ist nicht geeignet für Direktab-

saugungen am Lötkolben.

Der bestimmungsgemäße Gebrauch schließt auch ein, dass

 Sie diese Anleitung beachten,  Sie alle weiteren Begleitunterlagen beachten,  Sie die nationalen Unfallverhütungsvorschriften am Einsatzort beachten..

Für eigenmächtig vorgenommene Veränderungen am Gerät wird vom Hersteller keine Haftung

übernommen.

Technische Daten

Lötrauchabsaugung MG100S MP140

Abmessungen L x B x H 460 x 210 x 640 mm

18.1 x 8.3 x 25.2 inch

Gewicht

Max. Absaugleistung 100 m³/ h (58,8 CFM) 100 m³/ h (58,8 CFM)

Kompressorleistung 140 m

Bemessungsaufnahme

Bemessungsspannung

Glasrohrsicherung (5 x 20)

Geräuschpegel in 1 m Abstand < 52 dB(A) < 54 dB(A)

Kompaktlter Schwebstofflter Klasse

Schnittstelle Mit Hilfe der Schnittstelle kann die Anlage über einen

15 kg 8 kg

/h (82,3 CFM) 140 m3/h (82,3 CFM)

100 W 100 W

110-240 V / 50/60 Hz 110-240 V / 50/60 Hz

2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V

E12 (99,95 % Partikel bis ca. 0,12 μm) kombiniert mit einem Breitbandgaslter (50 % AKF, 50 %

Puratex)

optionalen Schnittstellenadapter in vollem Funktionsumfang bedient bzw. fernüberwacht werden.

420 x 200 x 440 mm

16.5 x 7.8 x 17.3 inch

Schwebstofflter Klasse E12 (99,95 % Partikel bis ca. 0,12 μm).

Betrieb

Hinweis

Das Gerät kann nach dem Transport am Hauptlter Staub abgeben. Sicherstellen, dass das Gerät in einem geeigneten Raum in Betrieb genommen wird.

Achtung! Hohe Schadgaskonzentration führt zur Erwärmung der Aktivkohle. Um eine unzulässige Erwärmung auszuschließen

sollte das Gerät vor dem Abschalten für

mehrere Minuten schadgasfrei betrieben werden.

Nehmen Sie das Gerät wie im Kapitel „Inbetriebnahme“ beschrieben in Betrieb.

Beachten Sie die jeweiligen Betriebsanleitungen der angeschlossenen Geräte.

Überprüfen Sie, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.

Gerät nur ausgeschaltet an die Steckdose an-

schließen.

Die bestmögliche Gasltration wird wie folgt

erreicht:

• Temperatur der Prozessluft im Gaslter < 38 °C

• Relative Feuchtigkeit < 60 %

• Gasmoleküle > 30 g/mol (Filtration besser mit größeren Molekülen)

• Siedetemperatur der Gasmoleküle > 0 °C

Pege und Wartung

Filterwechsel

Warnung!

Vor allen Arbeiten am Gerät Stecker

aus der Steckdose ziehen.

Warnung! Nur original WellerFT-Ersatzteile verwenden.

Keinerlei Veränderungen am Gerät vornehmen!

Reparaturen müssen durch von Weller ausgebildete Personen erfolgen.

Die normale Lebensdauer eines

MIN 1x

year

Hauptlters in der Elektronikindustrie beträgt 1500 Stunden.

Der Hauptlter sollte mindestens

einmal pro Jahr gewechselt wer-

den, um die ordnungsgemäße Gasabscheidung zu gewähr-

leisten.

Reinigung

Um die ordnungsgemäße Funktion sicherzustellen, die Düse, den Absaugarm und den Verbindungsschlauch regelmäßig reinigen.

Alarm ertönt und die rote Warnleuchte blinkt:

Empfohlene Lebensdauer des Filters ist verstrichen.

Weist auf einen Wechsel des Filters hin. Den

Alarm mit der Reset-Funktion auf dem Bedienfeld

zurücksetzen und einen Filterwechsel einplanen.

Alarm ertönt und die rote Warnleuchte leuchtet durchgehend:

Saugleistung zu niedrig. Die Filtereinheit abschalten. Düsen und Rohre

prüfen und bei Bedarf reinigen. Wenn der Alarm beim nächsten Einschalten erneut ertönt, muss

der Filter gewechselt werden.

Werden keine Maßnahmen getroffen, schaltet sich die Filtereinheit nach fünf Minuten ab, um eine

Überhitzung zu verhindern.

Beim Wechsel des Hauptlters wird die Filterzeit

wie folgt zurückgesetzt: Den Resetknopf gedrückt halten und gleichzeitig

den Schalter einschalten bis ein Signal ertönt.

Fehlermeldungen und Fehlerbehebung

Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe

 Fehlende Absaugleistung  Rohrsystem undicht  Rohrsystem abdichten

 Filter verschmutzt  Filter wechseln

 Turbinendrehzahl zu gering  Solldrehzahl erhöhen

 Hohe Absauggeräusche  Luftgeschwindigkeit durch

Absaugarm zu groß

 Gerät läuft nicht an  Thermische Abschaltung  Gerät abkühlen lassen. Nach ca.

 Gerät funktioniert nicht  Sicherung ist durchgebrannt  Wenden Sie sich bitte an unseren

 Gerät nicht ordnungsgemäß

angeschlossen

nur MG100S

 Solldrehzahl senken (weniger

Luftmenge) nur MG100S

3 Std. wieder einschalten.

Kunden Service: technical-service@weller-tools.com

 Anschluss prüfen

Original Konformitätserklärung

Wir erklären, dass die bezeichneten Produkte die Bestimmungen folgender Richtlinien erfüllen: 2011/65/EU (RoHs), 2004/108/EG, 2006/42/EG

Angewandte harmonisierte Normen: EN 60 335-1: 2007-02

EN 55 014-1: 2003-09 EN 60 335-2-65: 2009-02

EN 55 014-2: 2002-08 EN 62233: 2008-11/2009-04

EN 61 000-3-2: 2006-10 EN 61 000-3-3: 2006-06

Besigheim, 2014-03-04

T. Fischer S. Hofmann

Technischer Leiter Geschäftsführer Bevollmächtigt die technischen Unterlagen zusammenzustellen. Weller Tools GmbH

Carl-Benz-Straße 2, 74354 Besigheim, Germany

Garantie

Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für

Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB. Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie

von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist. Die Garantie wird von Weller übernommen. Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualizierten Personen Eingriffe vorge-

nommen wurden.

Technische Änderungen vorbehalten! Bitte informieren Sie sich unter www.WellerFT.com.

Symbole

Achtung!

Betiebsanleitung lesen!

Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus

der Steckdose ziehen.

ESD gerechtes Design und ESD gerechter Arbeitsplatz

CE-Zeichen

Entsorgung

Werfen Sie Elektrowerkzeuge nicht

in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Verschmutzte Filter müssen als Sondermüll behandelt werden.

Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes.

For your safety

Read these instructions and the accompanying safety

starting up the device and starting work with

the device.

Keep these instructions in a place that is accessible to all users.

information carefully before

Safety information

Residual risk

The device has been manufactured in ac-

cordance with state-of-the-art technology and acknowledged regulations concerning safety.

There is nevertheless the risk of personal injury and damage to property if you fail to observe the safety information set out in the accompanying booklet and the warnings given in these

instructions.

Warning!

Fire and explosion hazard!

The unit is not permitted to be used for the

extraction of inammable gases.

The unit must not be exposed to temperatu-

res above 50°C, naked ame or condensed

solvents.

The organisation operating the unit is responsible for the observance of the legal limits for noxious substances at the place of work.

The ltration system may only be put into operation if

it is in perfect working order.

Thank you for the condence you have shown in buying this device.

The device has been manufactured in accordance

with the most rigorous quality standards which ensure that it operates perfectly.

These instructions contain important information

which will help you to start up, operate and service the device safely and correctly as well as to eliminate simple faults and malfunctions yourselves.

Always pass on the device to third parties to-

gether with these operating instructions.

This appliance can be used by children aged from 8 years and

above and persons with redu-

ced physical, sensory or mental

capabilities or lack of experience

and knowledge if they have been

given supervision or instruction concerning use of the appliance

in a safe way and understand

the hazards involved. Children

shall not play with the appliance.

Cleaning and user maintenance

shall not be made by children

without supervision.

Specied Conditions Of Use

The solder fume extraction unit is a mobile lter unit for the separation of particulates and gases. The unit is used for the ltration of exhaust air during soldering, gluing, cleaning, pressure processes etc., and is suitable for continuous duty in industrial environments.

The unit is designed for use as a surface extraction unit and is not suitable for extracting fumes directly

from the soldering gun.

Intended use of the soldering station/ desoldering station also includes the requirement that you

 adhere to these instructions,  observe all other accompanying documents,  comply with national accident prevention guidelines applicable at the place of use..

The manufacturer will not be liable for unauthorised modications to the device.

Technical Data

Solder fume extraction MG100S MP140

Dimensions L x W x H 460 x 210 x 640 mm

18.1 x 8.3 x 25.2 inch

Weight

Max. extraction capacity 100 m³/ h (58,8 CFM) 100 m³/ h (58,8 CFM)

Compressor performance 140 m

Rated power consumption

Rated voltage

Glass tube fuse (5 x 20)

Operating sound level from 1 m distance < 52 dB(A) < 54 dB(A)

Combined lter Combined E12 high

Interface The full range of system functions can be operated and

15 kg 8 kg

/h (82,3 CFM) 140 m3/h (82,3 CFM)

100 W 100 W

110-240 V / 50/60 Hz 110-240 V / 50/60 Hz

2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V

efciency submicron lter (99.95 % particle separation upto 0.12 μm) and wide band gas lter (50 % activated carbon, 50 % Puratex)

remotely monitored via the interface using an optional

interface adaptor.

Operation

420 x 200 x 440 mm

16.5 x 7.8 x 17.3 inch

Combined E12 high

efciency submicron lter (99.95 % particle separation upto 0.12 μm).

Note

The unit may emit dust from the main lter

after transportation. Make sure that the unit is put into service in a suitable room.

Caution! A high noxious gas concentration will cause the activated charcoal to heat up.

To avoid overheating, the unit should be

run without noxious gases for several minutes before switching off.

Put the tool into operation as described in the

chapter „Placing into operation“.

Please adhere to the operating instructions of the connected devices.

Check to see if the mains voltage matches the ratings on the nameplate.

Make sure the machine is switched off before plugging in.

Optimal gas ltration is achieved as follows:

• Temperature of process air in gas lter < 38 °C

• Relative humidity < 60 %

• Gas molecules > 30 g/mol (better ltration results are achieved with larger molecules)

• Boiling point of the gas molecules > 0 °C

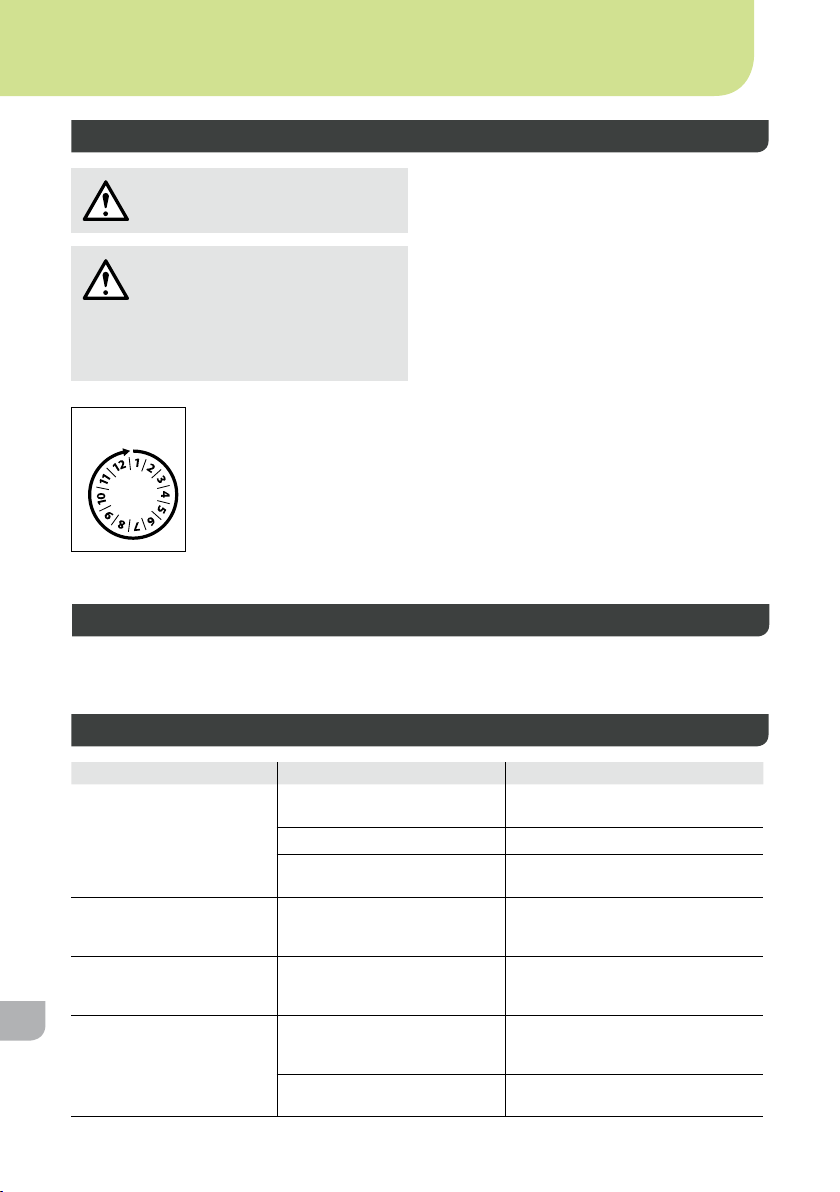

Care and maintenance

Filter change

MIN 1x

year

Warning!

Before doing any work on the machine, pull the plug out of the

socket.

Warning!

Use original replacement parts only.

The unit must not be altered or modi-

ed in any way! Repairs must always be referred to a

Weller-trained specialist.

The normal service life of a main

lter in the electronics industry is

1500 hours.

The main lter should be changed at least once a year in order

to ensure proper gas separation.

An alarm sounds and the red warning light

ashes:

Recommended service life of lter has expired. Indicates that the lter needs changing. Reset the

alarm with the reset function on the control panel

and schedule a lter change.

An alarm sounds and the red warning light is lit continuously:

Extraction capacity is too low. Switch off the lter unit. Check the nozzles and

tubes, and clean them if necessary. If the alarm sounds again the next time the unit is turned on, the lter must be changed.

If no action is taken, the lter unit will cut out after ve minutes in order to avoid overheating.

When changing the main lter the ltration time

can be reset as follows:

Keep the reset button pressed and, at the same time, turn on the switch until a signal sounds.

Cleaning

To ensure that the unit functions properly, the nozzle, extractor arm and connecting hose must be cleaned on a regular basis.

Error messages and error clearance

Message/symptom Possible cause Remedial measures

 Extraction power missing  Pipe system leaking  Reseal the pipe system

 Filter is dirty  change the lter

 Turbine speed too low  Increase the speed setting

 Loud extraction noises  Air speed through extraction-

arm is too high speed

 Unit is not running  Thermally switched off  Leave the unit to cool down.

 Device does not work  Fuse is blown  Please contact our Customer

 Unit is not properly connected  Check the electrical connections

only MG100S

 Reduce the air speed (reduce air

quanitity) only MG100S

Switch on again after approx. 3 hours.

Service: technical-service@weller-tools.com

Original declaration of conformity

We hereby declare that the products described herein comply with the following guidelines: 2011/65/EU (RoHs), 2004/108/EG, 2006/42/EG

Applied harmonised standards: EN 60 335-1: 2007-02

EN 55 014-1: 2003-09 EN 60 335-2-65: 2009-02

EN 55 014-2: 2002-08 EN 62233: 2008-11/2009-04

EN 61 000-3-2: 2006-10 EN 61 000-3-3: 2006-06

Besigheim, 2014-03-04

T. Fischer S. Hofmann Technical director Managing director Authorised to compile technical documentation.

Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany

Warranty

Claims by the buyer for physical defects are time-barred after a period of one year from delivery to the buyer. This does not apply to claims by the buyer for indemnication in accordance with §§ 478, 479 BGB (German Federal Law Gazette).

We shall only be liable for claims arising from a warranty furnished by us if the quality or durability warranty has been furnished by use in writing and using the term „Warranty“.

Claims under warranty will be accepted by Weller. The warranty shall be void if damage is due to improper use and if the device has been tampered with by

unauthorised persons.

Subject to technical alterations and amendments. For more information please visit www.WellerFT.com.

Symbols

Caution!

Read the operating instructions!

Before performing work of any kind on the unit, always disconnect the

power plug from the socket.

ESD-compatible design and ESDcompatible workstation

CE mark of conformity

Disposal

Do not dispose of electric tools together with household waste

material! In observance of European

Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance

with national law, electric tools that

have reached the end of their life

must be collected separately and returned to an environmentally compatible recycling facility.

Contaminated lters must be treated

as special waste. Dispose of replaced equipment

parts, lters or old devices in accordance with the rules and regulati-

ons applicable in your country.

Por su propia seguridad

Antes de poner en funcionamiento el aparato y de

leer completamente las presentes instrucciones y las normas de seguridad.

Conservar las presentes instrucciones en un

lugar accesible para todos los usuarios.

comenzar a trabajar con él

Advertencias de seguridad

Riesgos residuales

Este aparato ha sido diseñado y fabricado según los últimos avances técnicos y normas de seguri-

dad homologadas.

No obstante, existe riesgo de que se produzcan

daños personales o materiales si no se respetan

las instrucciones de seguridad que guran en el folleto de seguridad adjunto, así como las adver-

tencias de este manual de uso.

¡Advertencia!

Peligro de incendio y explosión! No está permitido usar este aparato para

aspirar gases inamables. No está permitido exponer el aparato a

temperaturas superiores a los 50°C, ni arro-

jarlo o colocarlo cerca de llamas de fuego o disolventes.

El usuario/propietario de la instalación es respon-

sable de que se respeten los límites de sustancias

contaminantes en el puesto de trabajo impuestos

por la ley. Utilizar el sistema de ltros debe únicamente si está

en perfecto estado.

Le agradecemos la conanza depositada en nosotros con la compra de este aparato.

La fabricación de este aparato está sometida a los más rigurosos controles de calidad para garantizar

un perfecto funcionamiento del mismo. Estas instrucciones contienen información impor-

tante para poder poner manejar el aparato de forma adecuada y segura, realizar los trabajos de mantenimiento e incluso realizar pequeñas reparaciones.

Entregar el aparato a terceras personas siempre acompañado del presente manual de uso.

Este aparato puede ser utilizado

por ni os a partir de 8 a os y por

personas que presenten limita-

ciones de las facultades f sicas,

sensoriales o psquicas o que

carezcan de la experiencia y el conocimiento necesarios, siemp-

re que sean supervisados por

otra persona o que se les haya

ense ado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone. Los ni os no deben jugar con el aparato.

Las tareas de limpieza y mantenimiento que cor-respondan al usuario no deben ser realizadas por ni os sin supervisi n.

Aplicación De Acuerdo A La Finalidad

El extractor de gases de soldadura es una unidad de ltrado móvil para ltrar partículas y gases. El aparato es apto para ltrar aire procedente de trabajos de soldaduras, pegado, limpieza, impresión, etc, y también es apto para uso industrial.

Este aparato ha sido diseñado para un aplicaciones como extractor de supercie y no es apto para

extracción directa junto al soldador.

El uso conforme a lo previsto incluye también:

 siga las instrucciones de este manual,  siga las instrucciones de todos los documentos que acompañan al aparato,  cumpla las normas de prevención de accidentes laborales vigentes en el país de uso..

El fabricante no asume ninguna responsabilidad en caso de realización de modicaciones por cuenta

propia en el aparato.

Datos Técnicos

Extractor de gases de soldadura MG100S MP140

Dimensiones L x An x Al 460 x 210 x 640 mm

18.1 x 8.3 x 25.2 inch

Peso aproximadamente

Rendimiento máx. 100 m³/ h (58,8 CFM) 100 m³/ h (58,8 CFM)

Potencia del compresor 140 m

Medición

Tensión

Seguro del tubo de cristal (5 x 20)

Nivel sonoro a 1 m de distancia < 52 dB(A) < 54 dB(A)

Filtro compacto Filtro de cuerpos en sus-

Interfaz Gracias a la interfaz se pueden manejar y controlar a

15 kg 8 kg

/h (82,3 CFM) 140 m3/h (82,3 CFM)

100 W 100 W

110-240 V / 50/60 Hz 110-240 V / 50/60 Hz

2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V

pensión clase E12 (99,95 % partículas de hasta aprox. 0,12μm) combinado con un ltro de gas de

banda ancha

(50 % AKF, 50 % Puratex)

distancia todas las funciones del aparato mediante un adaptador opcional.

Operação

420 x 200 x 440 mm

16.5 x 7.8 x 17.3 inch

Filtro de cuerpos en sus-

pensión clase E12 (99,95 % partículas de hasta aprox. 0,12μm).

Nota

El ltro principal del aparato puede presentar

algo de polvo tras el transporte. Asegurarse de que se utilice el aparato en una sala apropiada.

¡Atención! La elevada concentración de gases contaminantes provoca el calentamiento del carbón activo. Antes de apagar el

aparato, debería dejarlo funcionar

durante varios minutos sin aspirar gases contaminantes para descartar un calentamiento excesivo del mismo.

Poner en funcionamiento el aparato tal y como se describe en el capítulo „Puesta en funcionamiento“.

Siga las instrucciones del manual de uso del aparato conectado.

Compruebe si la tensión de red coincide con la

indicada en la placa de características. Asegurarse que la máquina está desconectada

antes de enchufarla.

La mejor forma de ltrar el gas para obtener un

buen resultado se logra de la siguiente forma:

• Temperatura del aire en el ltro de gas < 38 °C

• Humedad relativa < 60 %

• Moléculas de gas > 30 g/mol (ltrado mejor con moléculas grandes)

• Temperatura de ebullición de las moléculas de

gas > 0 °C

Cuidado y mantenimiento

Cambio de ltro

La alarma suena y el testigo luminoso rojo parpadea:

La vida útil recomendada del ltro se ha agotado. Indica que hay que cambiar el ltro. Resetear la

alarma con la función reset del panel de control y planicar el cambio de ltro.

La alarma suena y el testigo luminoso rojo permanece encendido:

Potencia de aspiración demasiado baja.

Desconectar el ltro. Comprobar las toberas y tubos, y en caso necesario limpiarlos. Si suena de nuevo la alarma al volver a encender el aparato, deberá cambiar el ltro.

Si no toma medidas, el ltro se desconectará a

los cinco minutos para evitar un calentamiento excesivo.

Al cambiar el ltro principal, la unidad se resetea

de la siguiente forma:

Mantener pulsado el botón de reset y conectar la

mismo tiempo el interruptor hasta que suene una señal.

MIN 1x

year

¡Advertencia!

Antes de realizar cualquier trabajo en

la máquina, desenchufarla de la

alimentación eléctrica.

¡Advertencia! Use sólo piezas de recambio originales.

¡No está permitido realizar cambios ni modicaciones en el aparato! Las reparaciones deberán ser realiz-

adas por especialistas formados por Weller.

La vida útil normal de un ltro

principal en la industria electrónica es de 1500 horas.

Para ltrar correctamente el gas es recomendable cambiar el ltro principal como mínimo una vez

al año.

Limpieza

Para garantizar el correcto funcionamiento del aparato deberá limpiar periódicamente la tobera, el aspirador y la manguera de conexión.

Mensajes de error y su reparación

Mensaje/Síntoma Causa posible Reparación

 Falta de potencia de

aspiración

 Mucho ruido de aspiración  Excesiva velocidad de aire

 El aparato no arranca  Desconexión térmica  Dejar que se enfríe el aparato.

 El dispositivo no funciona  Se ha fundido el fusible  Por favor, diríjase a nuestro

 Sistema de tubos inestanco  Estanqueizar sistema de tubos

 Filtro sucio  Cambiar ltro

 Régimen de turbina

insuciente

por brazo de aspiración

 El aparato no está conectado

correctamente

 Aumentar régimen nominal

Solo MG100S

 Reducir régimen nominal (menor

volumen de aire) Solo MG100S

Conectar de nuevo el aparato después de aprox. 3 horas.

servicio técnico: technical-service@weller-tools.com

 Comprobar la conexión

Declaración de conformidad original

Declaramos que los productos mencionados cumplen las disposiciones de las siguientes Directivas:

2011/65/EU (RoHs), 2004/108/EG, 2006/42/EG

Normas armonizadas aplicadas: EN 60 335-1: 2007-02

EN 55 014-1: 2003-09 EN 60 335-2-65: 2009-02

EN 55 014-2: 2002-08 EN 62233: 2008-11/2009-04

EN 61 000-3-2: 2006-10 EN 61 000-3-3: 2006-06

Besigheim, 2014-03-04

T. Fischer S. Hofmann Director técnico Director general Autoriza la recopilación de la documentación técnica.

Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany

Garantía

Los derechos de reclamación por defectos del comprador prescriben un año después de la compra. Sólo

válido para los derechos del comprador según el art. §§ 478, 479 BGB (código civil alemán). Únicamente nos responsabilizamos de los derechos de garantía cuando la garantía de compra y vida útil del

aparato haya sido entregada por nosotros por escrito y utilizando el término „Garantía“. Weller asume la garantía. La garantía quedará anulada en caso de manipulación inadecuada del aparato o cuando sea utilizado por

operarios no cualicados.

¡Reservado el derecho a realizar modicaciones técnicas!

Para más información visite nuestra web: www.WellerFT.com.

Símbolos

¡Atención!

¡Leer el manual de instrucciones!

Antes de realizar cualquier trabajo con el aparado retirar el enchufe de conexión de la toma de corriente eléctrica.

Puesto de trabajo y producto fabricado de conformidad con las normas ESD Design

Marcado CE

Eliminación de residuos

¡No deseche los aparatos eléctricos

junto con los residuos domésticos! De

conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación

nacional, las herramientas eléctricas cuya vida útil haya llegado a su n se deberán recoger por separado y

trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Desechar los ltros sucios como residuos especiales.

Elimine los componentes y ltros cambiados en el aparato, así como aparatos en desuso, siguiendo la normativa vigente en su país.

Pour votre sécurité

Lire entièrement ce manuel et les consignes de sécurité ci-joints avant la mise en

service et avant de travailler avec l‘appareil.

Conserver le présent manuel de telle manière qu‘il soit accessible à tous les utilisateurs.

Consignes de sécurité

Risques résiduels

L‘appareil a été fabriqué conformément au niveau actuel de la technique et aux règles de sécurité techniques reconnues.

Malgré tout, il en résulte un risque pour les

personnes et le matériel si vous ne respectez pas les consignes de sécurité contenues dans le livret de sécurité joint ainsi que les indications

d‘avertissement gurant dans cette notice.

Avertissement !

Risque d‘incendie et d‘explosion! L‘outil ne doit pas être utilisé pour aspirer

des gaz inammables. L‘appareil ne doit pas être exposé à des

températures supérieures à 50°C, à des ammes ou à des solvants condensés.

L‘utilisateur de l‘installation est responsable du respect des valeurs limites prescrites par la législation en matière de concentration de substances nocives à l‘emplacement de travail.

Le système de ltrage ne doit être mis en service que

dans un état technique parfait.

Nous vous remercions de la conance que vous

nous témoignez avec l‘achat de cet appareil. Sa fabrication a fait l‘objet d‘exigences les plus

strictes en termes de qualité, ce qui garantit un fonctionnement irréprochable de l‘appareil.

Ce manuel contient des informations importantes

pour mettre en service, utiliser et entretenir l‘appareil

en toute sécurité et en bonne et due forme ainsi que pour éliminer les dérangements simples.

Toujours remettre l‘appareil à un tiers accompagné du manuel d‘utilisation.

L‘appareil peut tre utilisé par des enfants à par-tir de 8 ans

et par des personnes ayant des capa-cités physiques, sensori-

elles ou mentales restreintes ou

ayant un manque d‘expérience

et / ou de connaissances s‘ils sont sous surveillance ou ont été informés de la manipulation sûre de l‘appareil et ont compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec L‘appareil.

Le nettoyage et la maintenance

ne doivent pas tre effectués par des enfants sans surveillance.

Utilisation Conforme Aux Prescriptions

L‘aspiration des fumées de soudage est une unité de ltrage mobile pour séparer les particules et gaz. L‘appareil est utilisé pour ltrer l‘air d‘évacuation lors de processus de soudage, de collage, de nettoyage

et de pression etc. et convient pour une utilisation prolongée en milieu industriel. L‘appareil a été conçu pour être utilisé comme aspiration de surface et ne convient pas pour les aspira-

tions directes sur le fer à souder.

L‘utilisation conforme inclut également le respect

 vous respectiez le présent mode d‘emploi,  vous respectiez tous les autres documents d‘accompagnement,  vous respectiez les directives nationales en matière de prévention des accidents, en vigueur sur le lieu

d‘utilisation..

Le fabricant décline toute responsabilité quant aux modications effectuées de façon arbitraire sur

l‘appareil.

Caractéristiques Techniques

L‘aspirateur de fumées de soudure MG100S MP140

Dimensions L x l x H 460 x 210 x 640 mm

18.1 x 8.3 x 25.2 inch

Poids Env.

Puissance d‘aspiration max. 100 m³/ h (58,8 CFM) 100 m³/ h (58,8 CFM)

Puissance du compresseur 140 m

Enregistrement de la mesure

Tension de mesure

Fusible en tube de verre (5 x 20)

Niveau sonore à une distance d‘1 m < 52 dB(A) < 54 dB(A)

Filtre compact ltre pour matières

Interface L‘interface permet de commander et de télésurveiller la

15 kg 8 kg

/h (82,3 CFM) 140 m3/h (82,3 CFM)

100 W 100 W

110-240 V / 50/60 Hz 110-240 V / 50/60 Hz

2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V

suspendues dans l’air de

la classe E12 (99,95 % particules jusqu’env. 0,12 μm) combiné à un ltre à

gaz à large bande

(50 % AKF, 50 % Puratex)

totalité des fonctions de l‘installation via un adaptateur d‘interface en option.

Fonctionnement

420 x 200 x 440 mm

16.5 x 7.8 x 17.3 inch

ltre pour matières

suspendues dans l’air de

la classe E12 (99,95 % particules jusqu’env. 0,12 μm)

Remarque

L‘appareil peut diffuser de la poussière par le

ltre principal après le transport. S‘assurer que

l‘appareil est mis en service dans un endroit approprié.

Attention ! Une concentration élevée de gaz

toxiques entraîne un réchauffement des

charbons actifs. Pour exclure tout

réchauffement non autorisé, l‘appareil

doit fonctionner quelques minutes sans

gaz toxiques avant la mise à l‘arrêt.

Mettre l‘appareil en service tel que décrit dans le

chapitre „Mise en service“. Veuillez considérer les modes d‘emploi respectifs

des appareils raccordés.

Vériez que la tension secteur est compatible

avec les informations consignées sur la plaque du modèle.

Ne relier l‘appareil à la prise de courant que lorsqu‘il est débranché.

Le meilleur ltrage de gaz possible est atteinte

comme suit :

• Température de l‘air de processus dans le ltre

à gaz < 38 °C

• Humidité relative < 60 %

• Molécules de gaz > 30 g/mol (meilleur ltrage avec de plus grandes molécules)

• Température d‘ébullition des molécules de gaz

> 0 °C

Entretien et maintenance

Remplacement du ltre

L‘alarme retentit et la lampe d‘avertissement rouge clignote :

La durée de vie recommandée du ltre est dépassée.

Signale un remplacement du ltre. Réinitialiser

l‘alarme avec la fonction reset sur le panneau de

commande et planier un changement de ltre.

L‘alarme retentit et la lampe d‘avertissement rouge est allumée en permanence :

Capacité d‘aspiration trop faible.

Déconnecter l‘unité de ltrage. Vérier les buses et les tuyaux et les nettoyer le cas échéant. Si

l‘alarme retentit à nouveau lors de la prochaine

mise en service, le ltre doit être remplacé. Si aucune mesure n‘est prise, l‘unité de ltrage

s‘arrête après cinq minutes pour empêcher toute

surchauffe. En remplaçant le ltre principal, le temps de ltra-

ge est réinitialisé comme suit : Maintenir le bouton de reset enfoncé et activer

l‘interrupteur en même temps jusqu‘à ce qu‘un

signal retentisse.

MIN 1x

year

Avertissement !

Toujours extraire la che hors de la

prise de courant avant d‘intervenir sur l‘appareil.

Avertissement ! N’utiliser que des pièces de rechange d’origine.

N‘effectuer aucune modication sur l‘appareil !

Seules les personnes formées par Weller sont autorisées à effectuer les réparations.

La durée de vie normale d‘un

ltre principal dans l‘industrie

électronique est de 1500 heures. Le ltre principal doit être rempla-

cé au moins une fois par an pour garantir la séparation correcte des gaz.

Nettoyage

Pour garantir le fonctionnement correct, nettoyer régulièrement la buse, le bras d‘aspiration et le exible

de raccordement.

Messages d‘erreur et élimination des défauts

Message / symptôme Cause possible Remède

 Manque de puissance

d’aspiration

 Bruits d’ aspiration élevés  Vitesse de l’air trop élevée

 L‘outil ne démarre pas  Mise hors service thermique  Laisser refroidir l‘outil. Le rallumer

 L‘appareil ne fonctionne

pas

 Système de tuyauterie pas

étanche

 Filtre encrassé  Remplacer le ltre

 Régime de la turbine trop

faible

dans le bras d’aspiration

 Le fusible est grillé  Veuillez vous adresser à notre

 L‘appareil n‘est pas raccordé

correctement

 Etancher le système de de

tuyauterie

 Augmenter le régime de consigne

uniquement MG100S

 Réduire le régime de consigne

(volume d’air moins important) uniquement MG100S

après env. 3 heures.

service client : technical-service@weller-tools.com

 Vérier le branchement

Déclaration de conformité d‘origine

Nous déclarons que les produits désignés répondent aux conditions des directives suivantes :

2011/65/EU (RoHs), 2004/108/EG, 2006/42/EG

Normes harmonisées appliquées : EN 60 335-1: 2007-02

EN 55 014-1: 2003-09 EN 60 335-2-65: 2009-02

EN 55 014-2: 2002-08 EN 62233: 2008-11/2009-04

EN 61 000-3-2: 2006-10 EN 61 000-3-3: 2006-06

Besigheim, 2014-03-04

T. Fischer S. Hofmann Directeur technique Directeur autorise à réunir les documentations techniques.

Weller Tools GmbH Carl-Benz-Straße 2, 74354 Besigheim, Germany

Garantie

Les réclamations pour vices de fabrication expirent 12 mois après la livraison. Ceci ne s‘applique pas

aux droits de recours de l‘acquéreur d‘après le §§ 478, 479 du code civil allemand.

La garantie que nous accordons n‘est valable que dans la mesure où la garantie de qualité ou de solidité a fait

l‘objet d‘une conrmation écrite par nos soins et moyennant l‘emploi du terme „Garantie“.

Weller est responsable de la garantie. La garantie perd toute sa validité en cas d‘utilisation non conforme et de manipulations quelconques de la part

d‘un personnel non qualié.

Sous réserve de modications techniques !

Pour plus d‘informations, consulter www.WellerFT.com.

Symboles

Attention !

Lire la notice d‘utilisation !

Avant de réaliser tous travaux sur

l‘appareil, débrancher toujours la

prise.

Design et poste de travail conformes ESD

Signe CE

Elimination des déchets

Ne pas jeter les appareils électriques dans les ordures ménagères Conformément à la directive euro-

péenne 2002/96/EG relative aux

déchets d‘équipements électriques

ou électroniques (DEEE), et à sa

transposition dans la législation

nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux

de l’environnement. Des ltres colmatés doivent être trai-

tés comme déchets spéciaux. Eliminez les pièces de

l‘appareil remplacées, les ltres ou

les vieux appareils selon les consig-

nes en vigueur dans votre pays.

Per la sicurezza dell‘utente

Prima di mettere in funzione l‘apparecchio e di utilizzarlo,

si prega di leggere attentamente le presenti istruzioni per l‘uso e le avvertenze sulla sicurezza allegate.

Conservare le presenti istruzioni in modo che siano accessibili a tutti gli utenti.

Avvertenze per la sicurezza

Rischi residui

L‘apparecchio è stato prodotto in conformità agli attuali livelli tecnologici e secondo le regole tecniche di sicurezza riconosciute.

Ciononostante, nel caso in cui non vengano

rispettate le avvertenze per la sicurezza riportate

nella comunicazione sulla sicurezza allegata,

nonché i segnali di avvertimento presenti in ques-

to manuale, sussiste il rischio di danni personali

e materiali.

Avviso!

Pericolo di incendio e di esplosione!

L‘apparecchio non andrà utilizzato per

l‘aspirazione di gas inammabili.

L‘apparecchio non andrà esposto a tempe-

rature superiori ai 50 °C, a amme libere o a

solventi condensati.

Il gestore dell‘impianto è responsabile del rispetto dei valori di soglia legislativi per sostanze nocive sul posto di lavoro.

Il sistema di ltraggio andrà messo in funzione

esclusivamente in condizioni tecniche a regola d‘arte.

Vi ringraziamo per la ducia accordataci con

l‘acquisto del presente apparecchio. L‘apparecchio è stato realizzato in base a criteri

qualitativi molto severi, che ne assicurano il perfetto

funzionamento. Le presenti istruzioni per l‘uso contengono importanti

informazioni che permettono di mettere in funzione, utilizzare, eseguire la manutenzione in modo sicuro e conforme sull‘apparecchio, nonché di eliminare

autonomamente semplici anomalie.

Se l‘apparecchio viene ceduto a terzi, consegnare

sempre insieme allo stesso le relative istruzioni per l‘uso.

L‘apparecchio pu essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con

ridotte facoltà siche, sensoriali

o mentali non-ché da persone

prive di sufciente esperienza

e/o conoscenza dello stesso se sorvegliate o istruite in merito all‘utilizzo sicuro dell‘appa-recchio e consapevoli degli eventuali rischi deri-vanti da un utilizzo Improprio. I bambini non devono giocare con L‘apparecchio.

Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto.

Utilizzo Conforme

L‘aspirazione fumi di saldatura è un‘unità di ltraggio mobile destinata alla separazione di particelle e gas. L‘apparecchio andrà utilizzato per ltrare aria di scarico in processi di saldatura, incollaggio, pulizia,

stampa ecc. ed è idoneo al funzionamento continuo in ambito industriale.

L‘apparecchio è stato concepito per l‘impiego come aspiratore di superci e non è adatto per

l‘aspirazione diretta sul saldatoio.

L‘utilizzo conforme esclude altresì che:

 vengano osservate le presenti istruzioni,  vengano rispettate tutte le ulteriori documentazioni accompagnatorie,  vengano rispettate le normative antinfortunistiche nazionali sul luogo di impiego..

Il produttore non si assume alcuna responsabilità nel caso in cui vengano arbitrariamente apportate

eventuali modiche all‘apparecchio.

Dati Tecnici

L‘aspiratore del fumo di saldatura MG100S MP140

Dimensioni L x P x H 460 x 210 x 640 mm

18.1 x 8.3 x 25.2 inch

Peso

Potenza di aspirazione max. 100 m³/h (58,8 CFM) 100 m³/ h (58,8 CFM)

Potenza compressore 140 m

Assorbimento nominale

Tensione nominale

Fusibile a tubo in vetro (5 x 20)

Livello di rumorosità ad 1 m di distanza < 52 dB(A) < 54 dB(A)

ltro compatto ltro per sostanze in

Interfaccia Mediante l‘apposita interfaccia e previo impiego di un

15 kg 8 kg

/h (82,3 CFM) 140 m3/h (82,3 CFM)

100 W 100 W

110-240 V / 50/60 Hz 110-240 V / 50/60 Hz

2 x 6,3 AT, 250 V 2 x 6,3 AT, 250 V

sospensione classe E12

(99,95 % particelle no a ca. 0,12 μm) combinato con un ltro per gas a

banda larga

(50 % AKF, 50 % Puratex)

adattatore interfaccia opzionale, l‘impianto può essere

comandato o sorvegliato a distanza in tutte le sue funzionalità.

420 x 200 x 440 mm

16.5 x 7.8 x 17.3 inch

ltro per sostanze in

sospensione classe E12

(99,95 % particelle no a ca. 0,12 μm)

Esercizio

Avvertenza

Durante il trasporto, dal ltro principale

dell‘apparecchio potrà fuoriuscire polvere. Accertarsi che l‘apparecchio venga messo in funzione in un ambiente idoneo.

Attenzione! Un‘elevata concentrazione di gas nocivi comporta il riscaldamento dei carboni attivi. Per escludere un riscaldamento

non ammesso, prima dello spegnimento

l‘apparecchio andrà fatto funzionare per alcuni minuti in assenza di gas nocivi.

Mettere in funzione l‘apparecchio come descritto

nel capitolo “Messa in funzione”.

Attenersi alle istruzioni per l‘uso degli apparecchi collegati.

Vericare che la tensione di alimentazione corrisponda alle indicazioni sulla targhetta.

Inserire la spina nella presa di corrente solo ad apparecchio spento

Il migliore ltraggio dei gas si otterrà nel seguente

modo:

• Temperatura dell‘aria di processo nel ltro gas

< 38 °C

• Umidità relativa < 60 %

• Molecole di gas > 30 g/mol (ltraggio migliore con molecole di maggiori dimensioni)

• Temperatura di ebollizione delle molecole di gas

> 0 °C

Cura e manutenzione

Sostituzione del ltro

Viene emesso il segnale di allarme e la spia di avviso rossa lampeggia:

La durata utile consigliata del ltro è terminata. Indica la necessità di sostituire il ltro. Resettare

l‘allarme mediante la funzione di reset sul pannello di comando e preventivare una sostituzione del

ltro.

Viene emesso il segnale di allarme e la spia di

avviso rossa si accende con luce ssa:

Potenza di aspirazione insufciente. Spegnere l‘unità di ltraggio. Controllare ugelli e

tubi e all‘occorrenza pulirli. Qualora l‘allarme venga nuovamente emesso alla prossima accensione, il ltro andrà sostituito.

Qualora non si adottino provvedimenti, l‘unità di ltraggio si spegnerà dopo cinque minuti, al ne di

impedire surriscaldamenti.

Nel sostituire il ltro principale, il tempo di ltraggio

andrà resettato nel seguente modo: Mantenere premuto il pulsante di reset e contem-

poraneamente attivare l‘interruttore, sino a quando

non venga emesso un segnale.

MIN 1x

year

Avviso!

Prima di effettuare qualsiasi lavoro

sull‘apparecchio, estrarre la spina

dalla presa di corrente

Avviso! Utilizzare soltanto pezzi di ricambio originali.

Non apportare alcuna modica all‘apparecchio!

Le riparazioni andranno effettuate da personale appositamente formato da Weller.

Nell‘industria elettronica, la normale durata utile di un ltro

principale è pari a 1500 ore.

Il ltro principale andrà sostituito almeno una volta all‘anno, al ne

di garantire la corretta separazione dei gas.

Pulizia

Per garantire un corretto funzionamento, pulire con regolarità l‘ugello, il braccio di aspirazione ed il tubo essibile di raccordo.

Messaggi d‘errore e problemi

Messaggio/Sintomo Possibile causa Misure correttive

 Manca la capacità d’

aspirazione

 Elevati rumori

d’aspirazione nominale

 L‘apparecchio non si

avvia

 Il dispositivo non funziona  Fusibile bruciato  Si prega di rivolgersi al nostro

 Tubi non a tenuta  Chiudere a tenuta i tubi

 Filtro sporco  Sostituire il ltro

 Velocità della turbina

insufciente

 La velocità dell’aria attraverso

il braccio d’aspirazione è eccessiva

 Disinserimento termico  Lasciar raffreddare l‘apparecchio.

 Apparecchio collegato non

correttamente

 Aumentare la velocità nominale

solo MG100S

 Ridurre la velocità (meno quantità

d’aria) solo MG100S

Dopo circa 3 ore, riaccenderlo.

Servizio Assistenza Clienti: technical-service@weller-tools.com

 Controllare il collegamento

+ 78 hidden pages

Weller MG100S, MP140 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
