Page 1
Spare Parts Catalogue
Catalogue de pièces de rechange
W620-W675 Compass
Washer extractor
Laveuses essoreuses
438 9036-42DOC. NO.
EDITION 46.2010
Page 2
Page 3
List of issues
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Illustration Page Table of contents
102300 13 Lining and top panel
102301 23 Drum, rear gable
102302 27 Door and hinged joint
102316 85 Water connections
102343 81 Drain valve

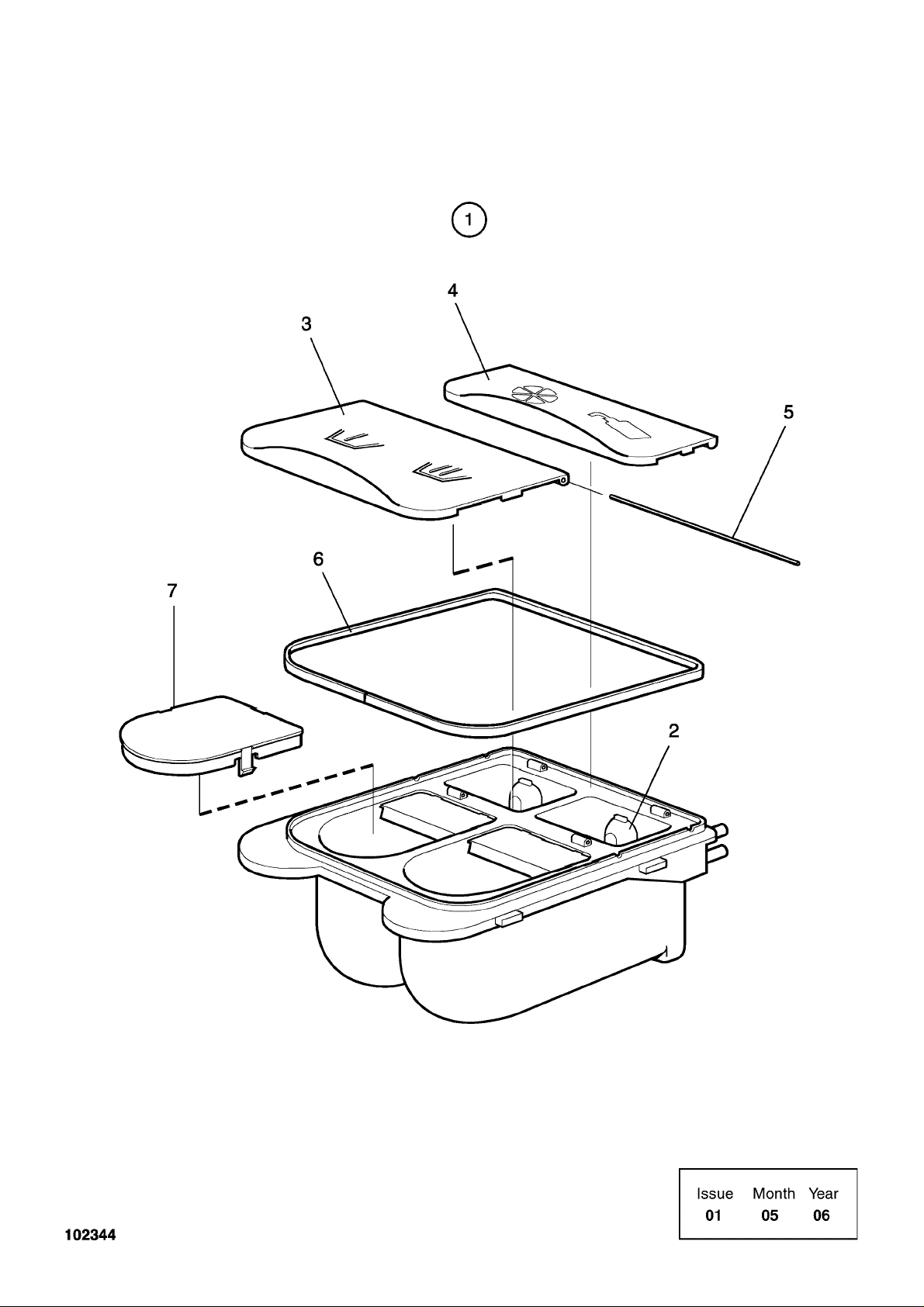

102344 101 Detergent container

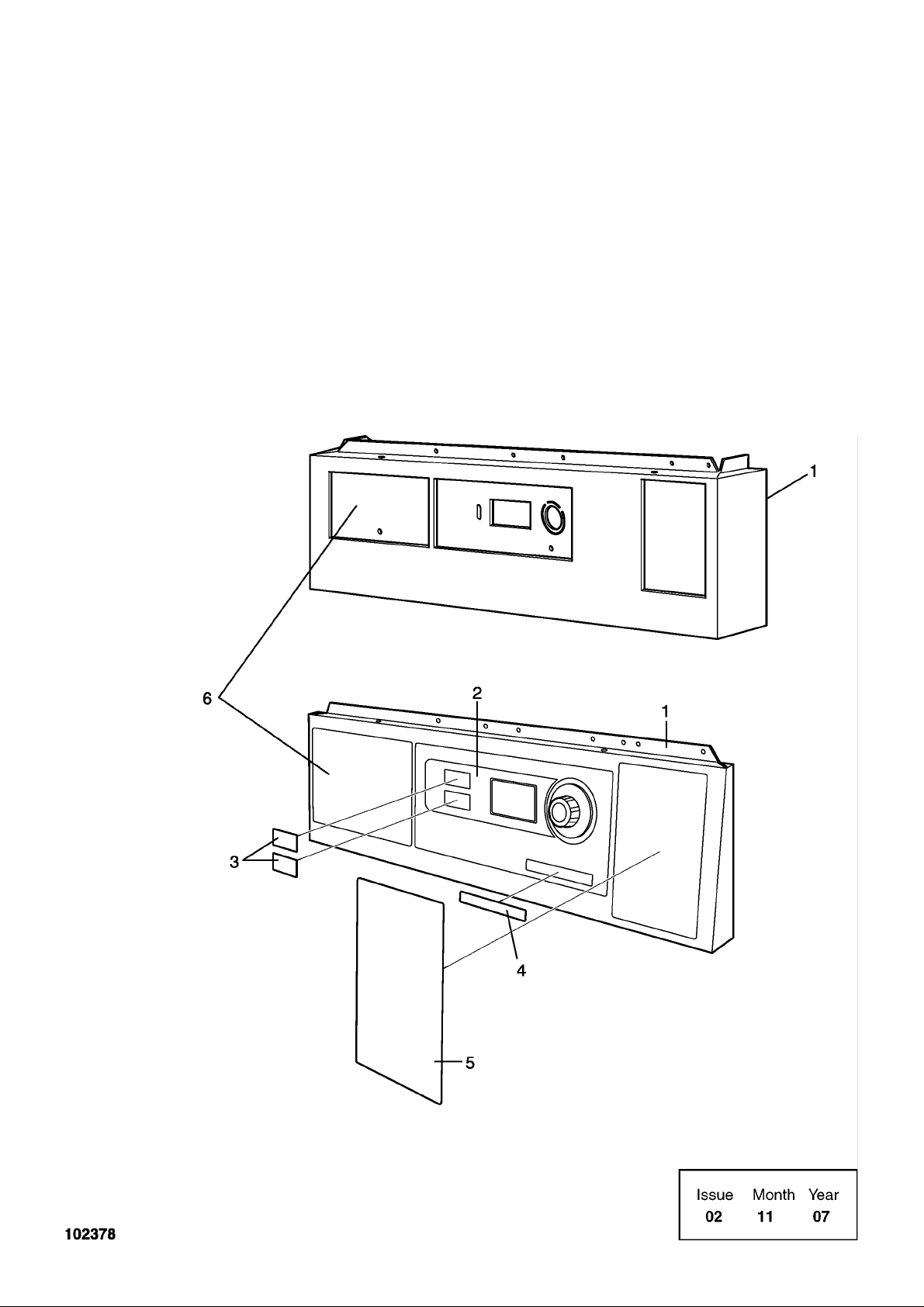

102378 67 Control panel

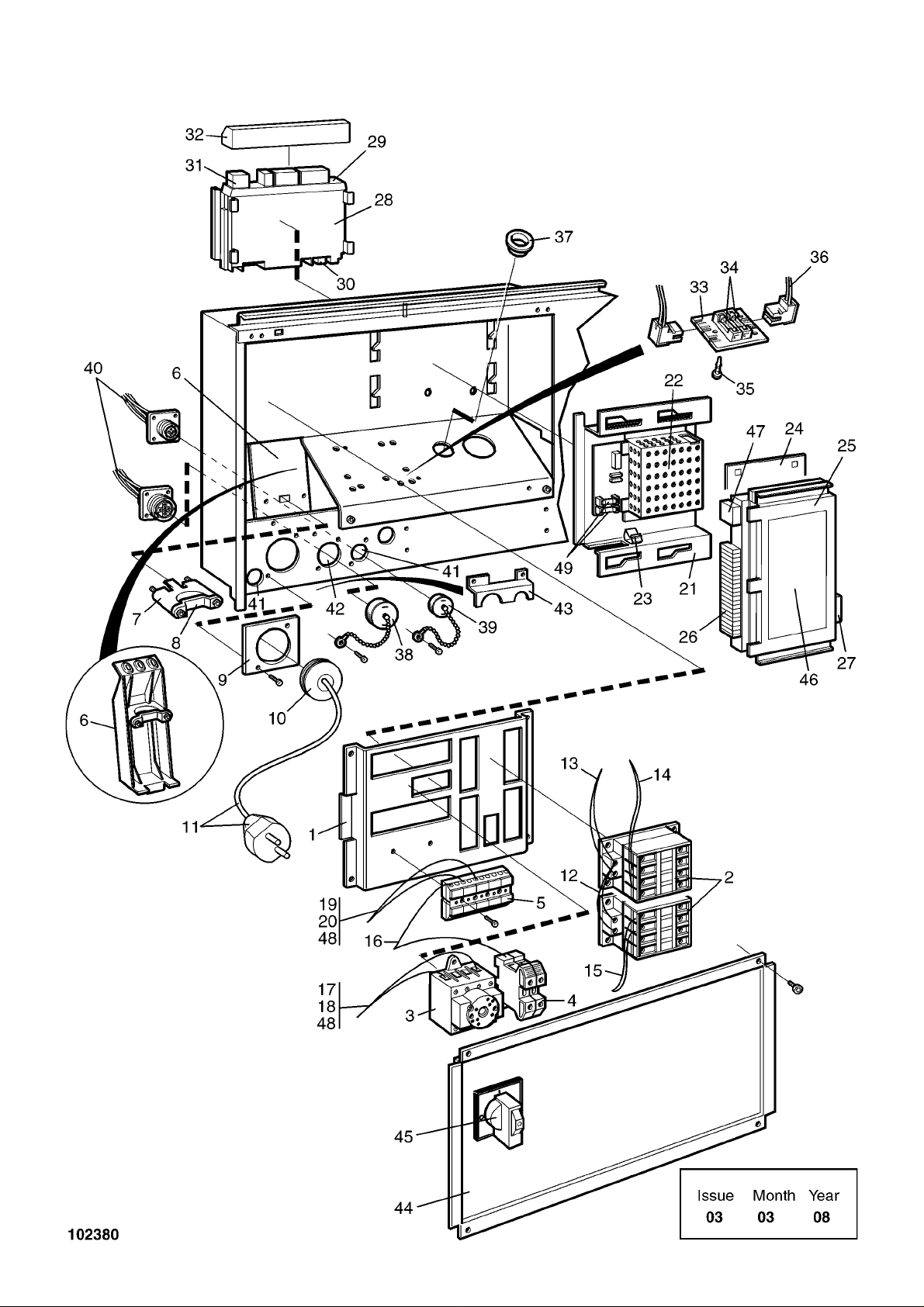

102380 75 Electric components connection

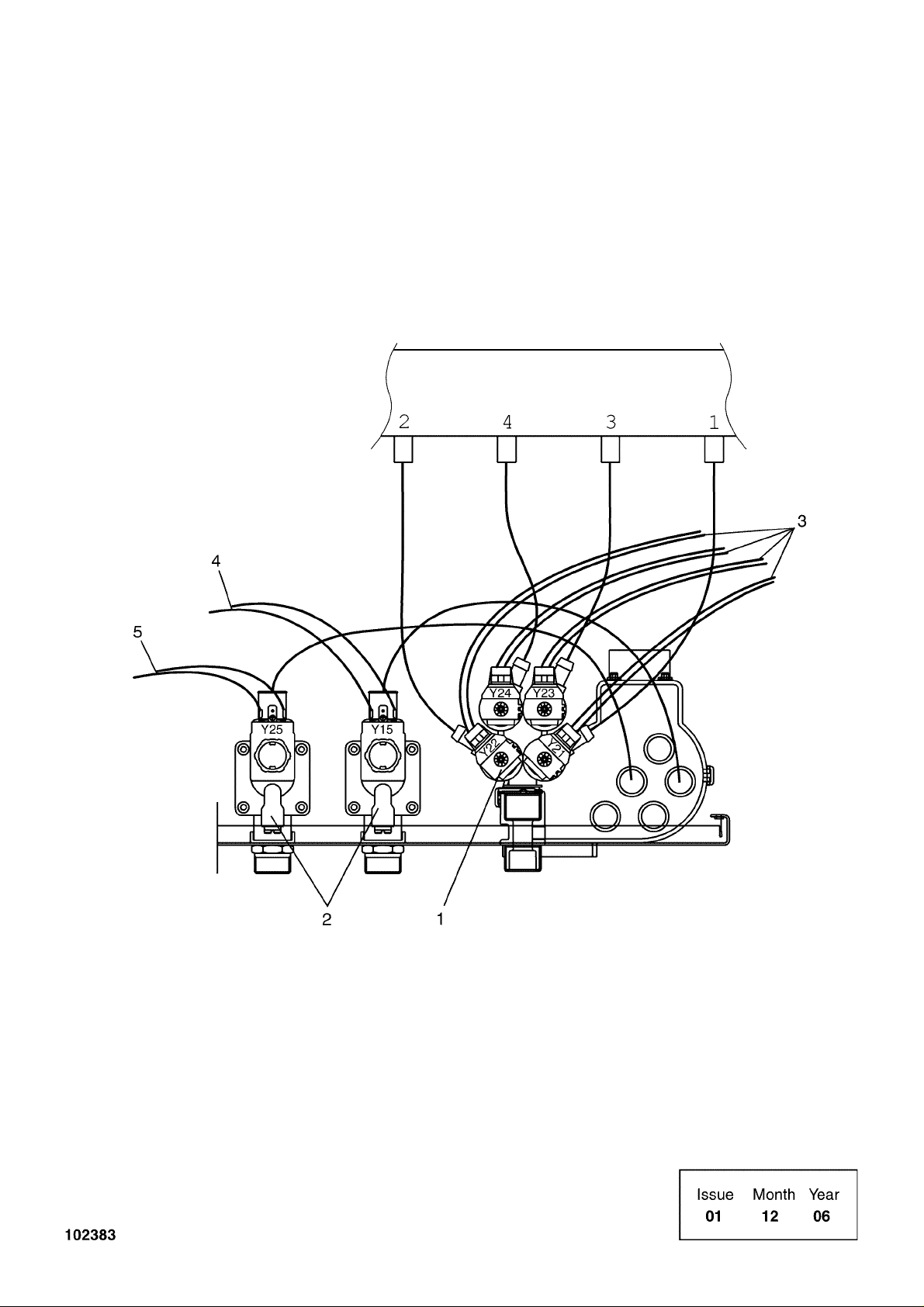

102383 95 Inlet valves and cable set

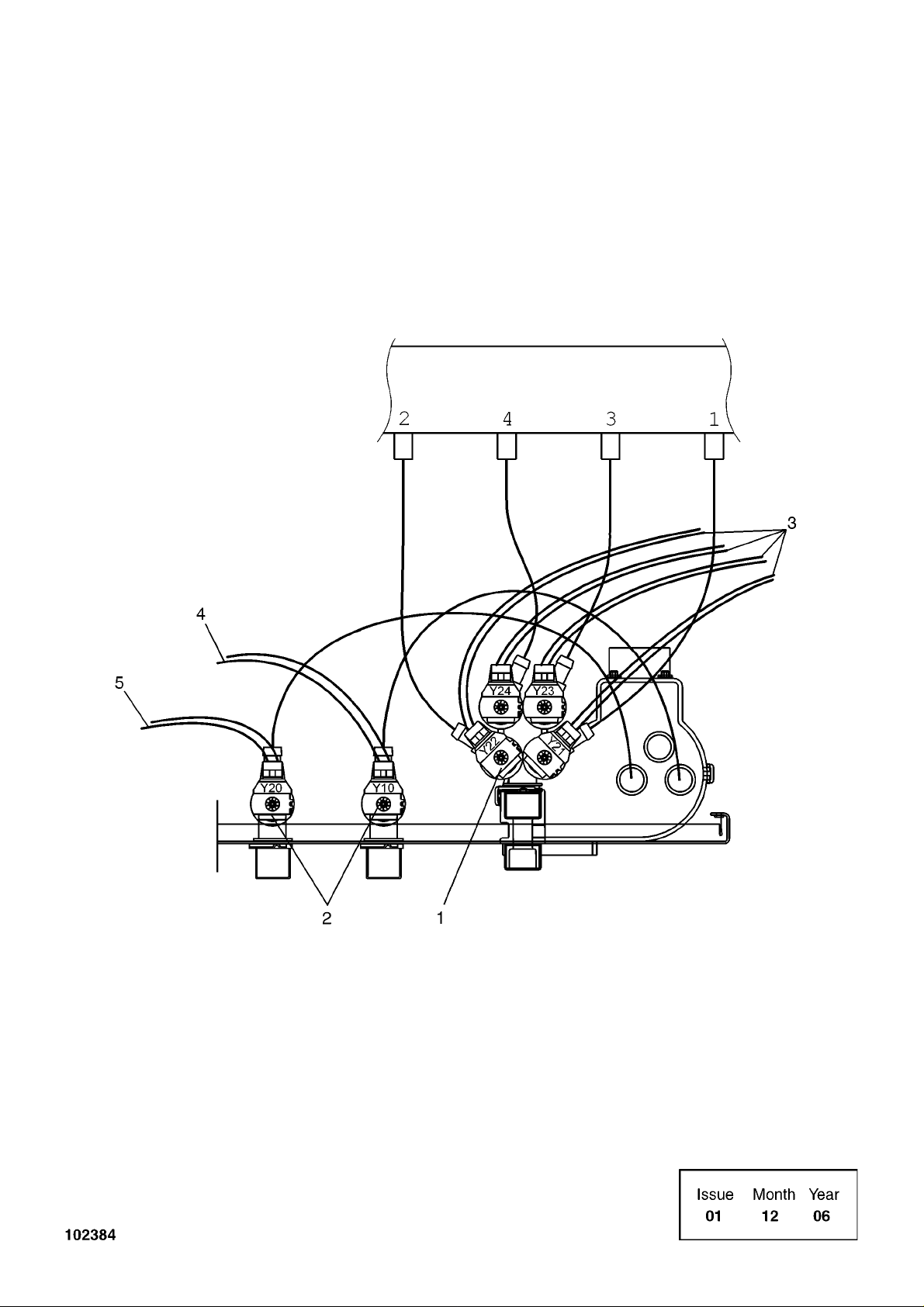

102384 93 Inlet valves and cable set
102385 97 Inlet valves and cable set
102481 87 Inlet valves and cable set
102482 89 Inlet valves and cable set
102483 91 Inlet valves and cable set
102486 119 Compass control loader

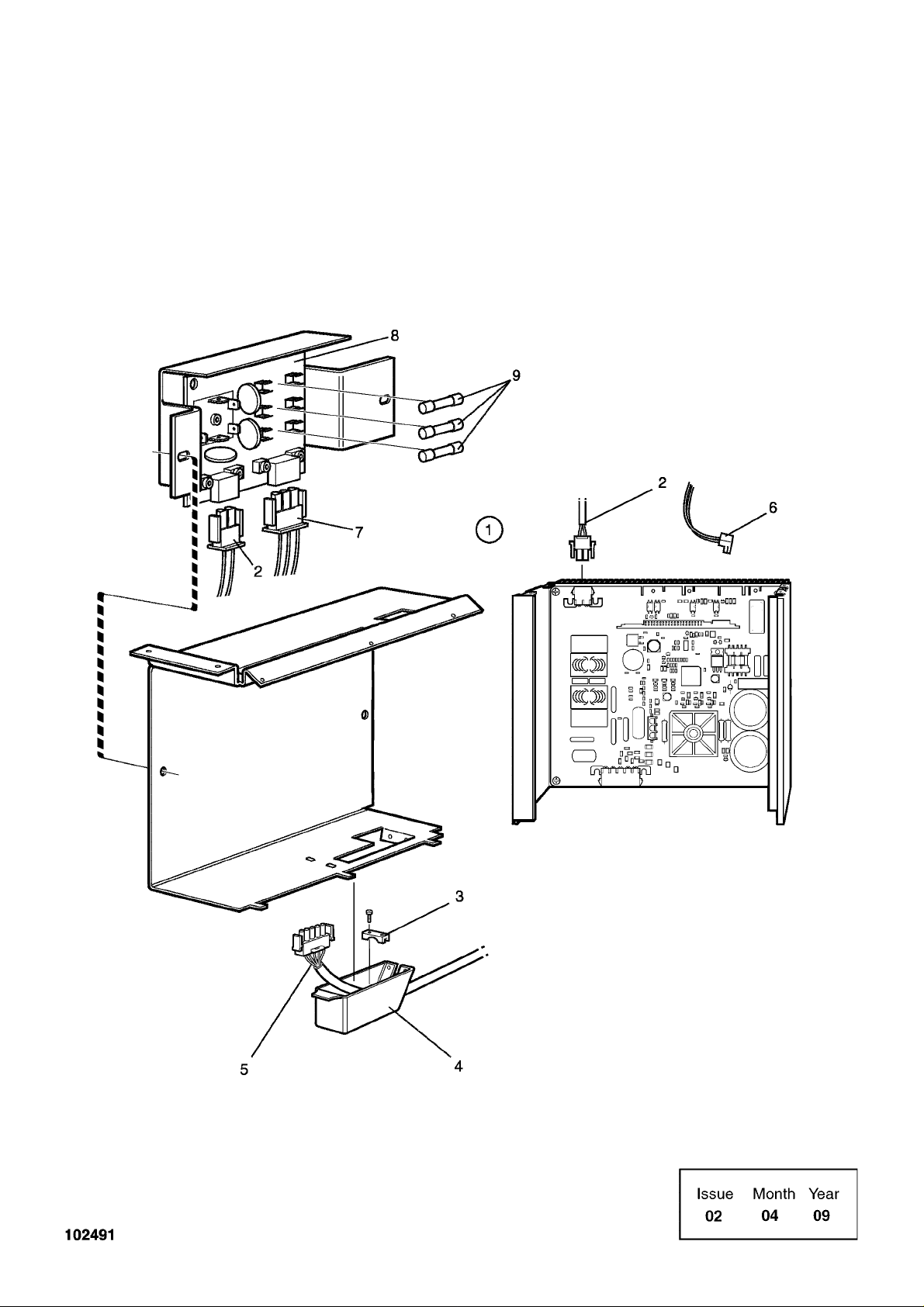

102491 55 Motor control
102491 59 Motor control
102491 61 Motor control
102491 63 Motor control
102491 65 Motor control
102492 83 Drain valve, electrical
102500 29 Door lock
102501 99 Steam components
102503 79 Drain valve and hoses

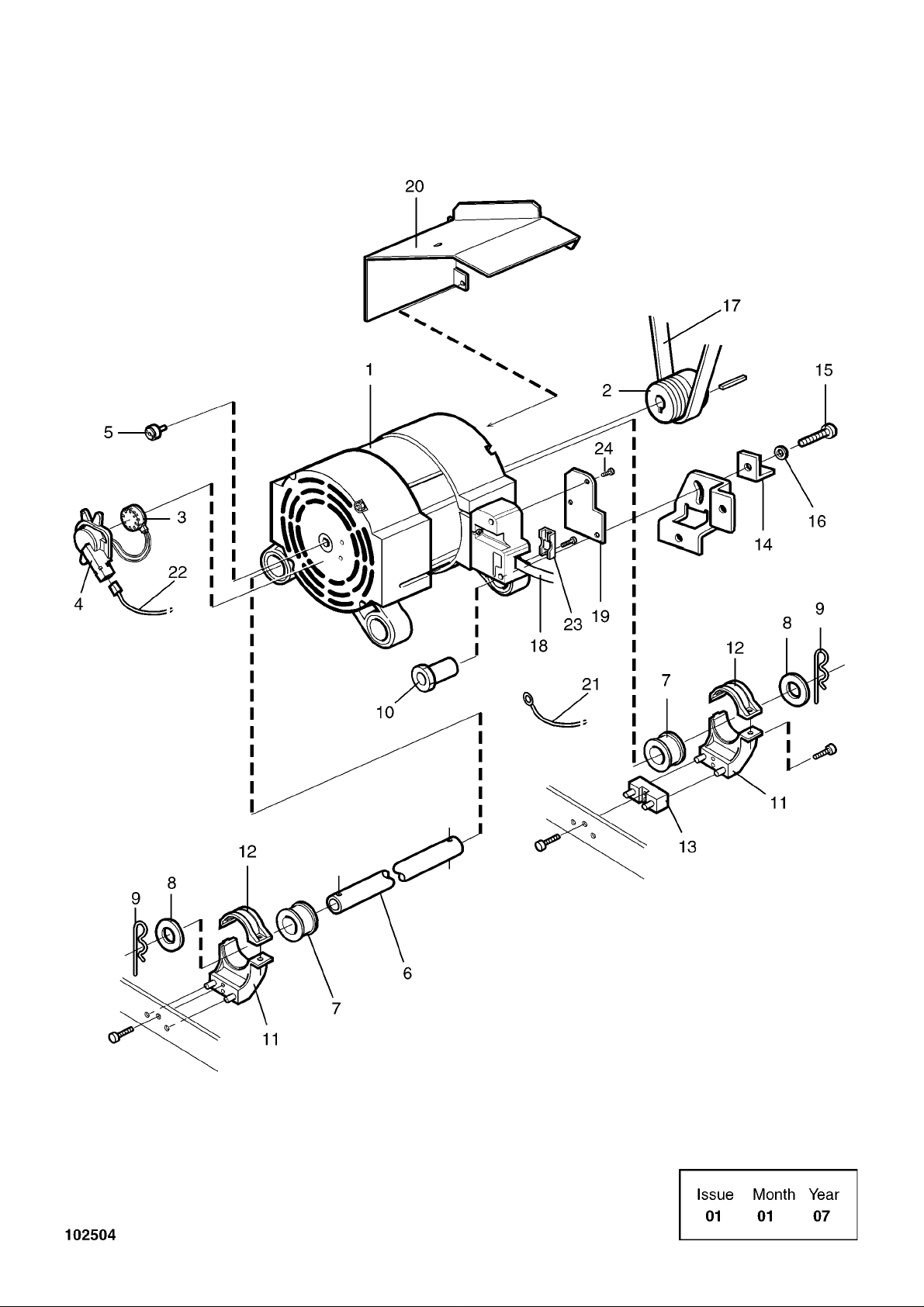

102504 31 Motor
102504 35 Motor
102504 39 Motor
102504 43 Motor
102504 47 Motor
102504 51 Motor
102596 103 Emergency stop
102663 105 Key switch

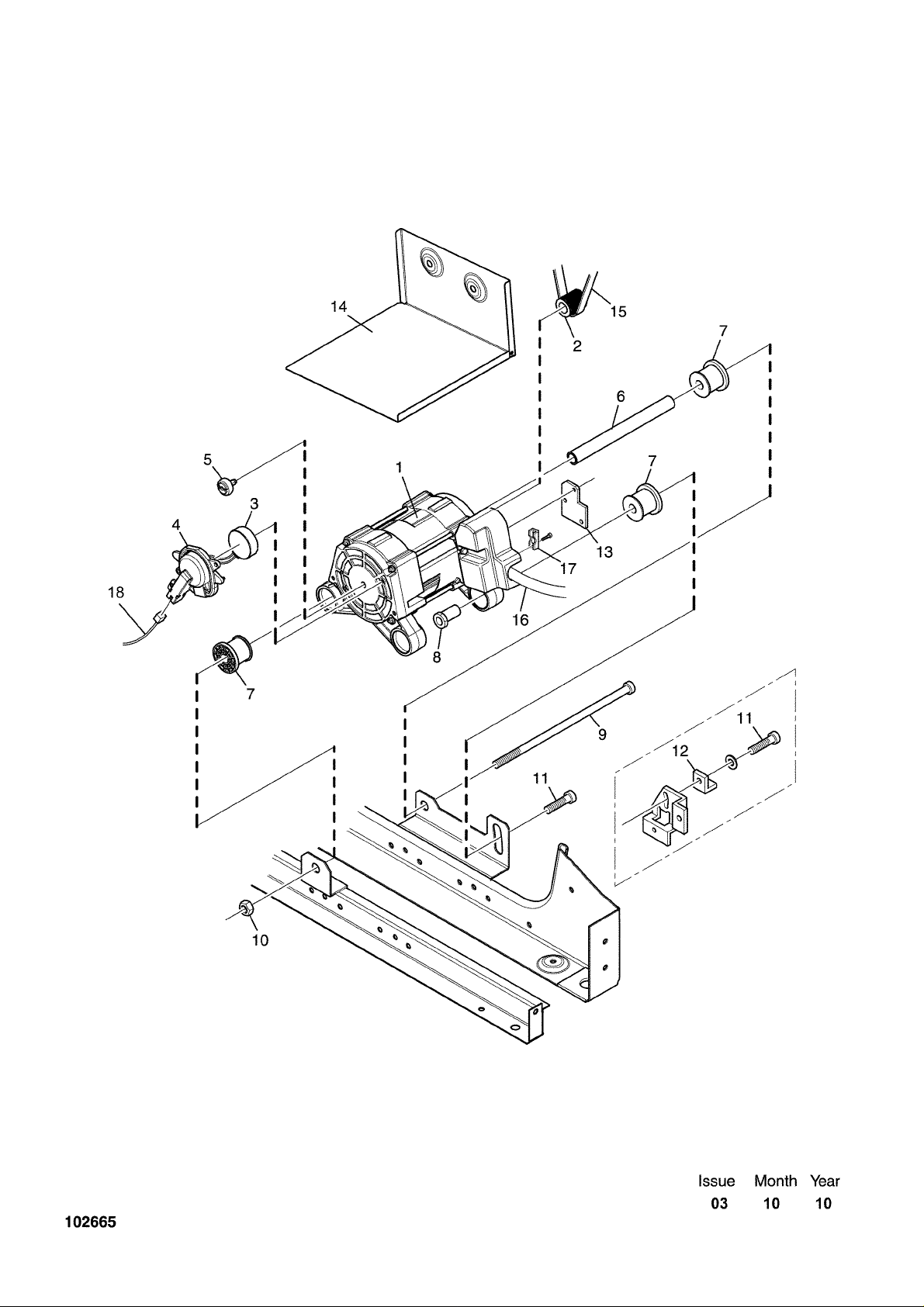

102665 33 Motor
102665 37 Motor
102665 41 Motor
102665 45 Motor
102665 49 Motor
102665 53 Motor
102670 57 Motor control
102672 117 Coin meter
102674 19 Base and outer drum
102679 71 Programmer
500109 109 Coin box
500110 111 Coinbox USA
500114 113 Electronic coin meter
500115 107 Coin box
Group
Groupe
Page 4
Page 5
Group
Groupe
Page
Page
5
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Table of contents Table des matières Page/Page
*Lining and top panel Panneau frontal avec pupitre de commande 13
Base and outer drum Base et tambour externe 19
Drum, rear gable Tambour, pignon arrière 23
Door and hinged joint Assemblage articulé et plaque 27
Door lock Serrure de porte 29
Motor Moteur 31
*Motor Moteur 33
Motor Moteur 35
*Motor Moteur 37
Motor Moteur 39
*Motor Moteur 41
Motor Moteur 43
*Motor Moteur 45
Motor Moteur 47
*Motor Moteur 49
Motor Moteur 51
*Motor Moteur 53
Motor control Contrôle du moteur 55
Motor control Contrôle du moteur 57
*Motor control Contrôle du moteur 59
*Motor control Contrôle du moteur 61
*Motor control Contrôle du moteur 63
Motor control Contrôle du moteur 65
Control panel Pupitre de commande 67
Programmer Minuterie 71
Electric components connection Composants électriques raccordement électrique 75
Drain valve and hoses Purgeur et flexible 79
Drain valve Vanne de vidange 81
*Drain valve, electrical Drain valve, electrical 83
Water connections Raccords d'eau 85
Inlet valves and cable set Inlet valves and cable set 87
Inlet valves and cable set Inlet valves and cable set 89
Inlet valves and cable set Inlet valves and cable set 91
Inlet valves and cable set Inlet valves and cable set 93
Inlet valves and cable set Inlet valves and cable set 95
Inlet valves and cable set Inlet valves and cable set 97
Steam components Composants 99
Detergent container Compartiment à savon 101
Emergency stop Arrêt d'urgence 103
Key switch Commutateur à touche 105
Coin box Boîtier à jetons 107
Coin box Boîtier à jetons 109
Coinbox USA Boîtier à jetons USA 111
Electronic coin meter Monnayeur électronique 113
Coin meter Monnayeur 117
Compass control loader Compass control loader 119
Page 6
Page 7
Group
Groupe
Page
Page
7
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Lining and top panel
Panneau frontal avec pupitre de commande
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102300/1 6 11 2010
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 413 2200-31 Front panel Panneau avant 3 Wave Stainless
1 432 2200-30 Front plate Panneau avant 3 Stainless
1 432 2200-98 Front panel Panneau avant 3 Blue Complete
1 432 2200-21 Front plate Panneau avant 3 Green Complete
1 432 2200-03 Front plate Panneau avant 3 White Complete
1 1 413 2200-41 Front panel Panneau avant 3 Wave Stainless
1 1 432 2200-40 Front plate Panneau avant 3 Stainless
1 1 432 2200-38 Front panel Panneau avant 3 Blue Complete
1 1 432 2200-31 Front plate Panneau avant 3 Green Complete
1 1 432 2200-33 Front plate Panneau avant 3 White Complete
1 413 2200-51 Front panel Panneau avant 3 Wave Stainless
1 432 2200-50 Front plate Panneau avant 3 Stainless
1 432 2200-43 Front plate Panneau avant 3 White Complete
1 432 2200-48 Front panel Panneau avant 3 Blue Complete
1 432 2200-41 Front plate Panneau avant 3 Green Complete
1 432 2200-43 Front plate Panneau avant 3 White Complete
1 413 2200-61 Front panel Panneau avant 3 Wave Stainless
1 432 2200-60 Front plate Panneau avant 3 Stainless
1 432 2200-58 Front panel Panneau avant 3 Blue Complete
1 432 2200-51 Front plate Panneau avant 3 Green Complete
1 432 2200-53 Front plate Panneau avant 3 White Complete
1 413 2200-71 Front panel Panneau avant 3 Wave Stainless
1 432 2200-70 Front plate Panneau avant 3 Stainless
1 432 2200-68 Front panel Panneau avant 3 Blue Complete
1 432 2200-61 Front plate Panneau avant 3 Green Complete
1 432 2200-63 Front plate Panneau avant 3 White Complete
2 1 1 1 1 1 1 •Front plate •Panneau avant 3
3 1 432 2182-01 •Strip •Ruban 3
1 1 432 2182-02 •Strip •Ruban 3
1 432 2182-03 •Strip •Ruban 3
1 1 432 2182-04 •Strip •Ruban 3
4 2 2 2 2 2 2 471 8196-01 •Plug •Fiche 3
5 2 2 2 2 2 3 438 5109-02 •Guide pin •Broche de guidage 3
6 1 1 1 1 1 1 471 4672-67 •Protection •Protection 3
7 2 432 2046-03 Side panel Panneau la téral 3 Grey
2 432 2046-10 Side panel Panneau latéral 3 Stainless
2 432 2058-03 Side panel Panneau latéral 3 Grey
2 432 2058-10 Side panel Panneau latéral 3 Stainless
2 432 2041-03 Side panel Panneau latéral 3 Grey
2 432 2041-10 Side panel Panneau latéral 3 Stainless
2 432 2042-03 Side panel Panneau latéral 3 Grey
2 432 2042-10 Side panel Panneau latéral 3 Stainless
2 432 2043-03 Side panel Panneau latéral 3 Grey
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
Complete
Complete
Complete
Complete
Complete
Complete
Complete
Complete
Complete
Complete
Year
Year
Page 8
Page 9
Group
Groupe
Page
Page
9
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Lining and top panel
Panneau frontal avec pupitre de commande
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102300/1 6 11 2010
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
2 432 2043-10 Side panel Panneau latéral 3 Stainless
2 432 2044-03 Side panel Panneau latéral 3 Grey
2 432 2044-10 Side panel Panneau latéral 3 Stainless
8 1 432 2070-01 Rear panel Panneau arrière 3 Upper -
1 413 5005-01 Rear panel Panneau arrière 3 521/403820-
1 432 2072-01 Rear panel Panneau arrière 3 Upper -
1 413 5007-01 Rear panel Panneau arrière 3 521/404050-
1 432 2072-02 Rear panel Panneau arrière 3 Upper -
1 413 5009-01 Rear panel Panneau arrière 3 521/404050-
1 432 2064-01 Rear panel Panneau arrière 3 Upper
1 432 2066-01 Rear panel Panneau arrière 3 Upper
1 432 2068-01 Rear panel Paroi arrière 3 Upper
9 1 432 2071-02 Rear panel Panneau arrière 3 -520/121663,
1 432 2073-02 Rear panel Panneau arrière 3 -595/106656,
1 432 2073-02 Rear panel Panneau arrière 3 -595/106657,
1 432 2065-01 Rear panel Panneau arrière 3 Lower
1 432 2067-01 Rear panel Panneau arrière 3 Lower
1 432 2076-01 Rear panel Panneau arrière 3
10 6 6 6 6 6 6 471 8458-02 Nut Écrou 3 M6
11 1 432 2246-01 Brace bracket Support de montant 3
1 1 432 2246-02 Brace bracket Support de montant 3
1 432 2247-01 Brace bracket Support de montant 3
1 432 2248-01 Brace bracket Support de montant 3
1 432 2249-01 Brace bracket Support de montant 3
12 1 432 2130-08 Brace Montant 3
1 432 2130-03 Brace Montant 3
1 432 2130-06 Brace Montant 3
1 432 2131-05 Brace Montant 3
Illustration
1
1 432 2131-07 Brace Montant 3
13 4 4 4 4 4 2 471 7565-21 Velcro tape Bande de serrage 3
14 1 432 2120-06 Brace Montant 3
1 432 2122-02 Brace Montant 3
1 432 2120-01 Brace Montant 3
1 432 2121-05 Brace Montant 3
1 432 2121-06 Brace Montant 3
1 432 2121-02 Brace Montant 3
15 1 432 2292-65 Top panel Couvercle 3
* 1 413 2201-09 Top panel Couvercle 3 With lock
1 413 2292-66 Top panel Couvercle 3 No detergent
1 413 2201-15 Top panel Couvercle 3 No detergent
432 2131-06 Brace Montant 3
Issue
Issue
Month
Month
Notes
Info
Remarques
520/121663,
521/400019-403819
595/106656,
521/400164-404049
595/106657,
521/400104-404049
521/400019-403819
521/400164-404049
521/400104-404049
container
container With
lock
Year
Year
Page 10
Page 11
Group
Groupe
Page
Page
11
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Lining and top panel
Panneau frontal avec pupitre de commande
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102300/1 6 11 2010
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 432 2288-65 Top panel Couvercle 3
1 413 2201-13 Top panel Couvercle 3 With lock
1 432 2288-66 Top panel Couvercle 3 No detergent
1 413 2201-18 Top panel Couvercle 3 No detergent
1 432 2294-65 Top panel Couvercle 3
1 413 2201-04 Top panel Couvercle 3 With lock
1 432 2294-66 Top panel Couvercle 3 No detergent
1 413 2201-20 Top panel Couvercle 3 No detergent
1 432 2289-65 Top panel Couvercle 3
1 413 2201-05 Top panel Couvercle 3 With lock
1 432 2289-66 Top panel Couvercle 3 No detergent
1 413 2201-31 Top panel Couvercle 3 No detergent
1 432 2290-65 Top panel Couvercle 3
1 413 2201-06 Top panel Couvercle 3 With lock
1 432 2290-66 Top panel Couvercle 3 No detergent
1 413 2201-32 Top panel Couvercle 3 No detergent
1 432 2291-65 Top panel Couvercle 3
1 432 2291-66 Top panel Couvercle 3 No detergent
1 413 2201-07 Top panel Couvercle 3 With lock
1 413 2201-33 Top panel Couvercle 3 No detergent
16 1 1 1 1 1 1 471 7826-10 •Lock •Serrure 1,2
17 1 1 1 1 1 1 472 9900-99 •Key •Touche 1,2 SET
18 1 432 2259-01 Plate Plaque 3 -520/107432
1 432 2215-01 Plate Plaque 3 520/107433-
1 432 2259-01 Plate Plaque 3 -595/102314
1 432 2215-01 Plate Plaque 3 595/102315-
1 432 2259-01 Plate Plaque 3 -595/102314
1 432 2215-01 Plate Plaque 3 595/102315-
Illustration
1
1 432 2215-01 Plate Plaque 3 650/102099-
1 432 2259-01 Plate Plaque 3 -725/101551
1 432 2215-01 Plate Plaque 3 725/101552-
1 432 2259-01 Plate Plaque 3 -795/100723
1 432 2215-01 Plate Plaque 3 795/100724-
19 1 1 1 1 1 1 471 7967-02 Grommet Oeillet 3
20 1 1 1 1 1 1 471 8641-02 Plug Fiche 3
21 2 2 2 2 2 2 471 8344-35 Screw Vis 3 M6X16
22 2 2 2 2 2 2 735 2153-01 Lock washer Rondelle d'arrêt 3 6,4
432 2259-01 Plate Plaque 3 -650/102098
Issue
Issue
Month
Month
Notes
Info
Remarques
container
container With
lock
container
container With
lock
container
container With
lock
container
container With
lock
container
container With
lock
Year
Year
Page 12
Page 13
Group
Groupe
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Lining and top panel
Panneau frontal avec pupitre de commande
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102300/1 6 11 2010
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
23 2 2 2 2 2 2 471 7864-01 Clip Colliers de serrage 3 M6
24 2 2 2 2 2 2 432 2180-01 Spacer Entretoise 3
25 - - - - - - Not used
26 - - - - - - Not used
27 - - - - - - Not used
28 - - - - - - Not used
29 - - - - - - Not used
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
Page
Page
13
Year
Year
Page 14
Page 15
Group
Groupe
Page
Page
15
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Base and outer drum
Base et tambour externe
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102674 2 12 2009
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 413 4015-52 Frame Base 3 -520/121663,
1 413 4015-62 Frame Base 3 521/402183-
1 413 4115-51 Frame Base 3 -595/106656,
1 413 4115-61 Frame Base 3 521/402183-
1 413 4115-52 Frame Base 3 -595/106657,
1 413 4115-62 Frame Base 3 521/402183-
1 413 4215-51 Frame Base 3 -650/107383
1 413 4215-61 Frame Base 3 650/107384-
1 413 4315-51 Frame Base 3 -725/105470
1 413 4315-61 Frame Base 3 725/105471-
1 413 4415-51 Frame Base 3 -795/102509
1 413 4415-61 Frame Base 3 795/102510-
2 4 4 4 4 4 4 432 1453-01 •Tensioner •Crochet 3
3 2 2 2 2 2 2 725 2465-71 •Screw •Vis 3 M8X70
4 8 8 8 8 8 8 471 7807-02 •Tension plate •Tôle de serrage 3 18x8,4x2
5 2 2 2 2 2 2 732 2118-01 •Locking nut •Contre-écrou 3 M8
6 1 1 1 1 1 432 1451-01 •Bracket •Support 3
1 432 1451-02 •Bracket •Support 3
7 3 471 9821-01 Heating element Elément chauffant 1,2 2,5kW 240V
3 471 9821-04 Heating element Elément chauffant 1,2 1kW 240V
3 471 9821-05 Heating element Elément chauffant 1,2 1,8kW 240V
3 471 9821-06 Heating element Elément chauffant 1,2 0,665kW 240V
3 471 9821-07 Heating element Elément chauffant 1,2 2,5kW 254V
3 471 9821-08 Heating element Elément chauffant 1,2 2,5kW 277V
3 471 9828-01 Heating element Élément de chauffage 1,2 1.33kW 230V
3 3 471 9821-11 Heating element Elément chauffant 1,2 3,33kW 240V
3 3 471 9821-15 Heating element Élément de chauffage 1,2 3.3kW 277V
3 3 471 9821-12 Heating element Elément chauffant 1,2 2,5kW 240V
3 3 471 9821-13 Heating element Elément chauffant 1,2 3,33kW 254V
3 3 471 9821-14 Heating element Elément chauffant 1,2 1kW 240V
3 3 471 9828-11 Heating element Élément de chauffage 1,2 1.6kW 230V Mop
3 471 9827-01 Heating element Élément de chauffage 1,2 4.33kW 240V
3 471 9827-02 Heating element Élément de chauffage 1,2 4.33kW 254V
3 471 9827-03 Heating element Élément de chauffage 1,2 1.6kW 240V
3 471 9827-04 Heating element Élément de chauffage 1,2 4.33kW 277V
3 471 9827-11 Heating element Élément de chauffage 1,2 6kW 240V
3 471 9827-12 Heating element Élément de chauffage 1,2 6KW 254V
3 471 9827-13 Heating element Élément de chauffage 1,2 6kW 277V
3 471 9827-21 Heating element Élément de chauffage 1,2 6.6kW 240V
3 471 9827-22 Heating element Élément de chauffage 1,2 7kW 254V
3 471 9827-23 Heating element Élément de chauffage 1,2 7.6kW 277V
3 471 9827-24 Heating element Élément de chauffage 1,2 6.36kW 230V
8 1 1 1 432 2950-01 Cable set Jeu de câbles 3 Heating 400V
1 1 1 432 2951-04 Cable set Jeu de câbles 3 230V
1 413 2965-12 Cable set Jeu de câbles 3 400V
1 413 2965-13 Cable set Jeu de câbles 3 230V
1 1 413 2965-24 Cable set Jeu de câbles 3 EL/DS
1 413 2965-25 Cable set Jeu de câbles 3 1AC 240V/3AC
Illustration
Issue
Issue
Month
Month
Notes
Info
Remarques
521/400019-402182
521/400164-402182
521/400104-402182
Mop MOP
415V
Year
Year
Page 16
Page 17
Group
Groupe
Page
Page
17
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Base and outer drum
Base et tambour externe
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102674 2 12 2009
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 413 2965-22 Cable set Jeu de câbles 3 400V
1 413 2965-23 Cable set Jeu de câbles 3 230V 1AC/230V
1 413 2965-02 Cable set Jeu de câbles 3 400V
1 413 2965-03 Cable set Jeu de câbles 3 230V
1 413 2965-04 Cable set Jeu de câbles 3 EL/DS
1 413 2965-05 Cable set Jeu de câbles 3 1AC 230V/3AC
9 2 2 2 432 2953-01 Cable set Jeu de câbles 3
2 413 2965-11 Cable set Jeu de câbles 3 400V
2 2 413 2965-01 Cable set Jeu de câbles 3 400V 400V
10 1 1 1 1 1 1 472 9904-98 Sensor Capteur 1,2 Complete
11 1 1 1 1 1 1 •Discharge •Collier de serrage
12 1 1 1 1 1 1 •Bushing •Douille
13 1 1 413 3272-04 Cable set Jeu de câbles 3
1 413 3272-11 Cable set Jeu de câbles 3 Temp
1 413 3272-24 Cable set Jeu de câbles 3 Temp
1 1 413 3272-25 Cable set Jeu de câbles 3 Temp
14 1 1 1 1 1 1 432 1654-01 Cover Couvercle 3
15 1 1 1 1 1 1 432 1653-01 Clamp Bride de fixation 3
16 1 1 1 1 1 1 438 9569-01 Transformer Transformateur 1 200V
1 438 9565-01 Transformer T ransformateur 1 100-120V -
1 471 9550-32 Transformer Transformateur 1 100-120V
1 1 1 438 9566-01 Transformer Transformateur 1 400- 480V
1 1 438 9565-01 Transformer Transformateur 3 100-120V
1 438 9562-01 Transformer Transformateur 3 380-480V
1 438 9572-01 Transformer Transformateur 3 100-120V
1 438 9573-01 Transformer Transformateur 3 100-120V
11 438 9563-01 Transformer Transformateur 3 380-480V
17 1 1 1 1 1 1 432 2985-01 Cable set Jeu de câbles 3 200V
1 432 2998-01 Cable set Jeu de câbles 3 100-120V -
Illustration
1 413 2922-01
1 432 2998-01 Cable set Jeu de câbles 3 380-480V
1 1 432 2998-01 Cable set Jeu de câbles 3 100-120V,
1 1 1 432 2977-01 Cable set Jeu de câbles 3 100-120V
18 1 432 1363-01 Bracket Pupitre 3 Trafo 438956501
1 432 1295-01 Bracket Pupitre 3
1 1 432 1363-01 Bracket Pupitre 3
1 1 1 1 1 432 1295-01 Bracket Pupitre 3 Trafo 200V
1 432 1419-01 Bracket Pupitre 3
1 1 432 1421-01 Bracket Pupitre 3
1 1 1 1 1 1 432 1338-01 Cover Couvercle 3
19 2 2 2 432 2198-02 Rubber strip Joint caoutchouc 3
1 432 2198-01 Rubber strip Joint caoutchouc 3
20 Rq Rq Rq 471 9821-99 Plug Fiche 3
Cable set Jeu de câbles 3 100-120V
Issue
Issue
Month
Month
Info
3AC 230V
415V
520/121663,
-521/402182
521/402183-
520/121663,
-521/402182
521/402183-
400-480V
380-480V
Year
Year
Notes
Remarques
Page 18
Page 19
Group
Groupe
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Base and outer drum
Base et tambour externe
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102674 2 12 2009
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
Rq Rq Rq 471 9822-99 Plug Fiche
21 Not used
1 1 413 3704-10 Choke Choke 1 7,5A
1 413 3704-11 Choke Choke 1 10A
11 413 3704-12 Choke Choke 1 15A
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
Page
Page
19
Year
Year
Page 20
Page 21
Group
Groupe
Page
Page
21
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Drum, rear gable
Tambour, pignon arrière
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102301/1 2 1 2010
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 432 1570-21 Outer drum Tambour extérieur 3 Non-heated
1 432 1570-22 Outer drum Tambour extérieur 3 El/Dual heating
1 432 1570-23 Outer drum Tambour extérieur 3 Steam
1 432 1571-01 Outer drum Tambour extérieur 3 Non-heated
1 432 1571-02 Outer drum Tambour extérieur 3 El/Dual heating
1 432 1571-03 Outer drum Tambour extérieur 3 Steam
1 432 1571-11 Outer drum Tambour extérieur 3 Non-heated
1 432 1571-12 Outer drum Tambour extérieur 3 El/Dual heating
1 432 1571-13 Outer drum Tambour extérieur 3 Steam
1 432 1572-11 Outer drum Tambour extérieur 3 Non-heated
1 432 1572-12 Outer drum Tambour extérieur 3 El/Dual heating
1 432 1572-13 Outer drum Tambour extérieur 3 Steam
1 432 1573-11 Outer drum Tambour extérieur 3 Non-heated
1 432 1573-12 Outer drum Tambour extérieur 3 El/Dual heating
1 432 1573-13 Outer drum Tambour extérieur 3 Steam
1 432 1574-31 Outer drum Tambour extérieur 3 Non-heated
1 432 1574-32 Outer drum Tambour extérieur 3 El/Dual heating
1 432 1574-33 Outer drum Tambour extérieur 3 Steam
2 1 432 1605-41 Rear gable Pignon arrière 3 Complete
1 432 1606-01 Rear gable Pignon arrière 3 Complete
1 432 1606-03 Rear gable Pignon arrière 3 Sluice
1 432 1606-21 Rear gable Pignon arrière 3 Complete
1 432 1606-22 Rear gable Pignon arrière 3 Complete Sluice
1 432 1607-21 Rear gable Pignon arrière 3 Complete
1 432 1607-22 Rear gable Pignon arrière 3 Sluice
1 432 1608-21 Rear gable Pignon arrière 3 Complete
1 432 1608-22 Rear gable Pignon arrière 3 Sluice
1 432 1609-41 Rear gable Pignon arrière 3
3 1 432 1500-21 •Inner drum •Intérieur du tambour 1
1 432 1501-01 •Inner drum •Intérieur du tambour 1
1 432 1501-02 •Inner drum •Intérieur du tambour 1 Sluice
1 432 1501-11 •Inner drum •Intérieur du tambour 1
Illustration
1 432 1501-12
1 432 1502-11 •Inner drum •Intérieur du tambour 1
1 432 1502-12 •Inner drum •Intérieur du tambour 1 Sluice
1 432 1503-11 •Inner drum •Intérieur du tambour 1
1 432 1503-12 •Inner drum •Intérieur du tambour 1 Sluice
1 432 1504-21 •Inner drum •I ntérieur du tambour 1
4 1 472 9913-12 •Repair kit •Kit de 3
1 1 472 9913-13 •Repair kit •Kit de 3
1 472 9913-14 •Repair kit •Kit de 3
1 472 9913-18 •Repair kit •Kit de 3
1 472 9913-16 •Repair kit •Kit de 3
5 1 1 1 1 1 1 ••Bushing ••Douille
6 1 1 1 1 1 1 ••Ball bearing ••Roulement à billes
7 1 1 1 1 1 1 ••Ball bearing ••Roulement à billes
8 2 2 2 2 2 2 ••Sealing ring ••Bague d'étanchéité
9 1 1 1 1 1 1 ••Sealing ring ••Bague d'étanchéité
•Inner drum •Intérieur du tambour 1 Sluice
reconditionnement
reconditionnement
reconditionnement
reconditionnement
reconditionnement
Issue
Issue
Info
Month
Month
Notes
Remarques
Year
Year
Page 22
Page 23
Group
Groupe
Page
Page
23
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Drum, rear gable
Tambour, pignon arrière
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102301/1 2 1 2010
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
10 1 438 8155-01 ••Seal ••Joint
1 1 438 8155-02 ••Seal ••Joint
1 438 8155-03 ••Seal ••Joint
1 438 8155-04 ••Seal ••Joint
1 438 8155-05 ••Seal ••Joint
11 1 432 1545-01 •Lining •Panneau de renfort 3
1 1 432 1546-01 •Lining •Panneau de renfort 3
1 432 1547-01 •Lining •Panneau de renfort 3
1 432 1548-01 •Lining •Panneau de renfort 3
1 432 1549-01 •Lining •Panneau de renfort 3
12 1 432 1560-01 •Bearing housing •Logement de palier 3
1 1 432 1561-01 •Bearing housing •Logement de palier 3
1 432 1562-01 •Bearing housing •Logement de palier 3
1 432 1563-01 •Bearing housing •Logement de palier 3
1 432 1564-01 •Bearing housing •Logement de palier 3
13 1 432 1540-01 •End piece •Pignon 3
1 1 432 1541-01 •End piece •Pignon 3
1 432 1542-01 •End piece •Pignon 3
1 432 1543-01 •End piece •Pignon 3
1 432 1544-01 •End piece •Pignon 3
14 6 6 6 6 6 10 471 8323-01 •Screw •Vis 3 M6X12
15 6 6 6 6 6 10 471 8328-02 •Screw •Vis 3 M12X50
16 1 432 1550-01 •Pulley •Poulie 3
1 1 432 1551-01 •Pulley •Poulie 3
1 432 1552-01 •Pulley •Poulie 3
1 432 1553-01 •Pulley •Poulie 3
1 432 1554-01 •Pulley •Poulie 3
17 1 735 9370-01 •Wedge •Poulie courroie V 3 10x8x45
1 1 1 735 9501-01 •Wedge •Cale 3 14x9x50
Illustration
1 1
18 1 735 3133-00 •C-clamp •Presse à main 3 SGA35
1 1 1 735 3139-00 •C-clamp •Presse à main 3 SGA 45
1 735 3144-00 •C-clamp •Presse à main 3 SgA55
1 735 3147-00 •C-clamp •Presse à main 3 SGA 60
19 2 432 1565-01 Tension strap Extenseur 3
2 2 432 1566-01 Tension strap Extenseur 3
2 432 1567-01 Tension strap Extenseur 3
2 432 1568-01 Tension strap Extenseur 3
2 432 1569-01 Tension strap Extenseur 3
20 2 2 2 2 2 2 471 9222-59 Screw Vis 3 M8X140
21 4 4 4 4 4 471 8502-14 Washer Rondelle 3 BRB 8,4X17
4 471 8502-34 Washer Rondelle 3 8,4x24x2
22 2 2 2 2 2 2 732 2118-01 Locking nut Contre-écrou 3 M8
23 - - - - - Not used
8 471 7807-02 Tension plate Tôle de serrage 3 18x8,4x2
735 9630-01 •Wedge •Cale 3 18x11x63
Issue
Issue
Info
Month
Month
Notes
Remarques
Year
Year
Page 24
Page 25
Group
Groupe
Page
Page
25
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Door and hinged joint
Assemblage articulé et plaque
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102302/1 6 8 2009
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 432 1870-01 Support frame Panneau de fixation 3
1 1 432 1871-01 Support frame Panneau de fixation 3
1 432 1872-01 Support frame Panneau de fixation 3
2 4 4 4 4 4 4 •Nut •Écrou 3M6
3 2 2 2 4 4 4 432 1951-01 •Bracket •Support de montage 3
4 9 9 9 11 11 11 471 8404-02 Locking nut Contre-écrou 3 M6
5 1 432 1885-03 Trim panel Panneau d'habillage 3
1 432 1885-11 Trim panel Panneau d'habillage 3 Stainless
1 1 432 1886-02 Trim panel Panneau d'habillage 3
1 1 432 1886-11 Trim panel Panneau d'habillage 3 Stainless
1 432 1889-02 Trim panel Panneau d'habillage 3
1 432 1887-11 Trim panel Panneau d'habillage 3 Stainless
1 1 432 1890-02 Trim panel Panneau d'habillage 3
11 432 1888-11 Trim panel Panneau d'habillage 3 Stainless
6 1 413 4012-01 Door Plaque 1 Complete
1 1 413 4112-01 Door Plaque 1 Complete
1 413 4212-01 Door Plaque 1 Complete
1 1 413 4312-01 Door Plaque 1 Complete
7 1 432 1825-03 •Door •Plaque 3
1 1 432 1826-02 •Door •Plaque 3
1 432 1827-02 •Door •Plaque 3
1 1 432 1828-02 •Door •Plaque 3
8 1 432 1855-01 •Door glass •Vitre de la porte 1,2
1 1 432 1856-01 •Door glass •Vitre de la porte 1,2
1 432 1857-01 •Door glass •Vitre de la porte 1,2
11 432 1858-01 •Door glass •Vitre de la porte 1,2
9 1 432 1840-02 •Door gasket •Joint de porte 1,2 Black
1 1 432 1841-02 •Door gasket •Joint de porte 1,2
Illustration
1 432 1842-02
11 432 1843-02 •Door gasket •Joint de porte 1,2
10 2 2 2 4 4 4 432 1950-02 •Hinged joint •Assemblage articulé 1
11 4 4 4 8 8 8 438 4062-01 •Bushing •Douille 3
12 2 2 2 432 1961-01 •Pin •Goupille 3
222 432 1962-01 •Pin •Goupille 3
13 1 1 1 1 1 1 472 9920-02 •Knob •Bouton de porte 1,2 Complete
14 1 1 1 1 1 1 ••Knob ••Bouton de porte Complete
15 1 1 1 1 1 1 725 2366-61 ••Screw ••Vis 3 M6SF 6X12
16 1 1 1 1 1 1 432 2270-01 ••Knob ••Bouton de porte 3
17 1 1 1 1 1 1 472 9920-01 •Lock shaft •Axe de verrouillage 1,2 Complete
18 1 1 1 1 1 1 ••Lock shaft ••Axe de verrouillage
19 1 1 1 1 1 1 ••Washer ••Rondelle
20 2 2 2 2 2 2 ••Bushing ••Douille
21 1 1 1 1 1 1 ••Torsion spring ••Ressort rotatif
22 1 1 1 1 1 1 432 2620-12 Sign Échelle 3 Electrolux
1 1 1 1 1 1 432 2620-02 Sign Signe 3 Wascomat
1 1 1 1 1 1 432 2620-03 Sign Signe 3 Nyborg
23 8 8 8 12 12 12 471 8344-36 Screw Vis 3
24 1 438 8115-01 Rubber strip Joint caoutchouc 3 L=1065
1 1 438 8115-02 Rubber strip Joint caoutchouc 3 L=1255
1 438 8115-03 Rubber strip Joint caoutchouc 3 L=1350
1 1 438 8115-04 Rubber strip Joint caoutchouc 3 L=1470
25 9 9 9 11 11 11 471 8527-01 Spring washer Rondelle à ressort 3
26 - - - Not used
•Door gasket •Joint de porte 1,2
Issue
Issue
Info
Month
Month
Notes
Remarques
Year
Year
Page 26
Page 27
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Door and hinged joint
Assemblage articulé et plaque
Item
Article
W620cc
Quantity
Quantité
W625cc
W630cc
Art.No
Réf. article
Description Description Info
W640cc
W655cc
W675cc
1 1 1 432 2198-02 Rubber strip Joint caoutchouc 3
Group
Groupe
Page
Page
27
Illustration
Schéma
Issue
Issue
Month
Month
Year
Year
102302/1 6 8 2009
Notes
Info
Remarques
Page 28
Page 29
Group
Groupe
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Door lock
Serrure de porte
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102500/1 1 1 2007
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 1 1 1 1 1 438 9561-01 Door locking device Serrure de porte 1,2 Complete
2 3 3 3 3 3 3 471 8342-47 Screw Vis 3 M6X25
3 1 432 2905-06 Cable set Jeu de câbles 3
1 1 432 2905-08 Cable set Jeu de câbles 3
1 432 2905-10 Cable set Jeu de câbles 3
1 432 2905-12 Cable set Jeu de câbles 3
1 432 2905-14 Cable set Jeu de câbles 3
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
Page
Page
29
Year
Year
Page 30
Page 31
Group
Groupe
W620cc -520/121663, 521/400019-402182
Motor
Moteur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102504/1 5 10 2009
Info
1 1 438 9701-41 Motor Moteur 1,2 Complete
2 1 •Pulley •Poulie 3
3 1 471 8826-01 •Tacho sensor •Tacho sensor 3
4 1 432 1229-01 •Cover •Couvercle 1
5 1 471 8827-01 •Magnet •Aimant 3
6 1 438 0016-09 •Pipe •Tube 3
7 2 438 0489-01 •Damper •Amortisseur 3
8 2 471 8502-24 •Washer •Rondelle 3 12x35
9 2 471 7867-01 •Pin •Goupille/broche 3
10 1 432 1465-01 •Flange bushing •Douille à bride 3
11 2 432 1463-01 Bracket Support de montage 3
12 2 432 1472-01 Clamp Bride de fixation 3
13 1 432 1476-01 Spacer Entretoise 3
14 1 432 1455-01 Washer Rondelle 3
15 1 725 2538-51 Screw V is 3 M12X35
16 1 471 8502-10 Washer Rondelle 3 12x35
17 1 471 7711-06 Ribbed belt Courroie poly V 1,2
18 1 413 2990-03 Cable set Jeu de câbles 3
19 1 438 9799-03 Cover Couvercle 3
20 1 472 9913-86 Drip guard Lèche-goutte 3 COMPL.
21 1 432 2983-03 Cable set Jeu de câbles 3
22 1 413 3272-05 Cable set Jeu de câbles 3
23 1 438 9799-02 Clamp Attache 3
24 3 471 8342-13 Screw Vis 3 MRT-TT 4X10
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
31
Year
Year
Page 32
Page 33
Group
Groupe
W620cc 521/402183Motor
Moteur
Item
Qua.
Article
Qua.
1 1 413 9701-21 Motor Moteur 1
2 1 •Pulley •Poulie
3 1 471 8826-01 •Tacho sensor •Tacho sensor 1
4 1 432 1229-01 •Cover •Couvercle 3
5 1 471 8827-01 •Magnet •Aimant 3
6 1 •Pipe •Tube
7 3 438 8158-01 •Rubber bushing •Douille caoutchouc 3
8 1 432 1465-01 •Flange bushing •Douille à bride 3
9 1 471 8356-10 Screw Vis 3 M12x200
10 1 732 2122-01 Locking nut Contre-écrou 3 M12
11 1 471 8328-10 Screw Vis 3 M 12X35
12 Not used
13 1 438 9799-03 Cover Couvercle 3
14 1 413 1211-01 Drip guard Lèche-goutte 3
15 1 471 7711-14 Ribbed belt Courroie poly V 3
16 1 413 2990-08 Cable set Jeu de câbles 3
17 1 438 9799-02 Clamp Attache 3
* 18 1 413 3272-10 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102665 4 10 2010
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
33
Year
Year
Page 34
Page 35
Group
Groupe
W625cc -595/106656, 521/400164-402182
Motor
Moteur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102504/1 4 5 2009
Info
1 1 438 9702-41 Motor Moteur 1,2 Complete Complete
2 1 •Pulley •Poulie 3
3 1 471 8826-01 •Tacho sensor •Tacho sensor 3
4 1 432 1229-01 •Cover •Couvercle 1
5 1 471 8827-01 •Magnet •Aimant 3
6 1 438 0016-08 •Pipe •Tube 3
7 2 438 0013-01 •Damper •Amortisseur 3
8 2 471 8502-24 •Washer •Rondelle 3 12x35
9 2 471 7867-01 •Pin •Goupille/broche 3
10 1 432 1465-01 •Flange bushing •Douille à bride 3
11 2 432 1463-01 Bracket Support de montage 3
12 2 432 1472-01 Clamp Bride de fixation 3
13 1 432 1476-01 Spacer Entretoise 3
14 1 432 1455-01 Washer Rondelle 3
15 1 725 2538-51 Screw Vis 3 M 12X35
16 1 471 8502-10 Washer Rondelle 3 12x35
17 1 471 7711-09 Ribbed belt Courroie poly V 1,2
18 1 413 2990-04 Cable set Jeu de câbles 3
19 1 438 9799-03 Cover Couvercle 3
20 1 472 9913-86 Drip guard Lèche-goutte 3 COMPL.
21 1 432 2983-03 Cable set Jeu de câbles 3
22 1 413 3272-12 Cable set Jeu de câbles 3
23 1 438 9799-02 Clamp Attache 3
24 3 471 8342-13 Screw Vis 3 MRT-TT 4X10
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
35
Year
Year
Page 36
Page 37
Group
Groupe
W625cc 521/402183Motor
Moteur
Item
Qua.
Article
Qua.
1 1 413 9701-21 Motor Moteur 1
2 1 •Pulley •Poulie
3 1 471 8826-01 •Tacho sensor •Tacho sensor 1
4 1 432 1229-01 •Cover •Couvercle 3
5 1 471 8827-01 •Magnet •Aimant 3
6 1 •Pipe •Tube
7 3 438 8158-01 •Rubber bushing •Douille caoutchouc 3
8 1 432 1465-01 •Flange bushing •Douille à bride 3
9 1 471 8356-10 Screw Vis 3 M12x200
10 1 732 2122-01 Locking nut Contre-écrou 3 M12
11 1 471 8328-10 Screw Vis 3 M 12X35
12 Not used
13 1 438 9799-03 Cover Couvercle 3
14 1 413 1211-01 Drip guard Lèche-goutte 3
15 1 471 7711-15 Ribbed belt Courroie poly V 3
16 1 413 2990-04 Cable set Jeu de câbles 3
17 1 438 9799-02 Clamp Attache 3
* 18 1 413 3272-10 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102665 3 10 2010
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
37
Year
Year
Page 38
Page 39
Group
Groupe
W630cc -595/106657, 521/400104-402182
Motor
Moteur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102504/1 4 5 2009
Info
1 1 438 9702-51 Motor Moteur 1,2 Complete Complete
2 1 •Pulley •Poulie 3
3 1 471 8826-01 •Tacho sensor •Tacho sensor 3
4 1 432 1229-01 •Cover •Couvercle 1
5 1 471 8827-01 •Magnet •Aimant 3
6 1 438 0016-11 •Pipe •Tube 3
7 2 438 0013-01 •Damper •Amortisseur 3
8 2 471 8502-24 •Washer •Rondelle 3 12x35
9 2 471 7867-01 •Pin •Goupille/broche 3
10 1 432 1465-01 •Flange bushing •Douille à bride 3
11 2 432 1463-01 Bracket Support de montage 3
12 2 432 1472-01 Clamp Bride de fixation 3
13 1 432 1476-01 Spacer Entretoise 3
14 1 432 1455-01 Washer Rondelle 3
15 1 725 2538-51 Screw Vis 3 M 12X35
16 1 471 8502-10 Washer Rondelle 3 12x35
17 1 471 7711-09 Ribbed belt Courroie poly V 1,2
18 1 413 2990-04 Cable set Jeu de câbles 3
19 1 438 9799-03 Cover Couvercle 3
20 1 472 9913-86 Drip guard Lèche-goutte 3 COMPL.
21 1 432 2983-03 Cable set Jeu de câbles 3
22 1 413 3272-12 Cable set Jeu de câbles 3
23 1 438 9799-02 Clamp Attache 3
24 3 471 8342-13 Screw Vis 3 MRT-TT 4X10
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
39
Year
Year
Page 40
Page 41
Group
Groupe
W630cc 521/402183Motor
Moteur
Item
Qua.
Article
Qua.
1 1 438 9702-61 Motor Moteur 1
2 1 •Pulley •Poulie
3 1 471 8826-01 •Tacho sensor •Tacho sensor 1
4 1 432 1229-01 •Cover •Couvercle 3
5 1 471 8827-01 •Magnet •Aimant 3
6 1 •Pipe •Tube
7 3 438 8158-01 •Rubber bushing •Douille caoutchouc 3
8 1 432 1465-01 •Flange bushing •Douille à bride 3
9 1 471 8356-10 Screw Vis 3 M12x200
10 1 732 2122-01 Locking nut Contre-écrou 3 M12
11 1 471 8328-10 Screw Vis 3 M 12X35
12 1 432 1455-01 Washer Rondelle 3
13 1 438 9799-03 Cover Couvercle 3
14 1 413 1211-01 Drip guard Lèche-goutte 3
15 1 471 7711-09 Ribbed belt Courroie poly V 3
16 1 413 2990-04 Cable set Jeu de câbles 3
17 1 438 9799-02 Clamp Attache 3
* 18 1 413 3272-10 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102665 3 10 2010
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
41
Year
Year
Page 42
Page 43
Group
Groupe
W640cc -650/107383
Motor
Moteur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102504/1 4 5 2009
Info
1 1 438 9703-31 Motor Moteur 1,2 Complete Complete
2 1 •Pulley •Poulie 3
3 1 471 8826-01 •Tacho sensor •Tacho sensor 3
4 1 432 1229-01 •Cover •Couvercle 1
5 1 471 8827-01 •Magnet •Aimant 3
6 1 438 0016-12 •Pipe •Tube 3
7 2 438 4049-01 •Damper •Amortisseur 3
8 2 471 8502-24 •Washer •Rondelle 3 12x35
9 2 471 7867-01 •Pin •Goupille/broche 3
10 1 432 1465-01 •Flange bushing •Douille à bride 3
11 2 432 1463-01 Bracket Support de montage 3
12 2 432 1472-01 Clamp Bride de fixation 3
13 1 Not used
14 1 432 1455-01 Washer Rondelle 3
15 1 725 2538-51 Screw Vis 3 M 12X35
16 1 471 8502-10 Washer Rondelle 3 12x35
17 1 471 7711-10 Ribbed belt Courroie poly V 1,2
18 1 413 2990-05 Cable set Jeu de câbles 3
19 1 438 9799-03 Cover Couvercle 3
20 1 472 9913-89 Drip guard Lèche-goutte 3 COMPL.
21 1 432 2983-04 Cable set Jeu de câbles 3
22 1 413 3272-23 Cable set Jeu de câbles 3
23 1 438 9799-02 Clamp Attache 3
24 3 471 8342-13 Screw Vis 3 MRT-TT 4X10
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
43
Year
Year
Page 44
Page 45
Group
Groupe
W640cc 650/107384-999999, 651/400000Motor
Moteur
Item
Qua.
Article
Qua.
1 1 438 9703-51 Motor Moteur 1
2 1 •Pulley •Poulie
3 1 471 8826-01 •Tacho sensor •Tacho sensor 1
4 1 432 1229-01 •Cover •Couvercle 3
5 1 471 8827-01 •Magnet •Aimant 3
6 1 •Pipe •Tube
7 3 438 8158-01 •Rubber bushing •Douille caoutchouc 3
8 1 432 1465-01 •Flange bushing •Douille à bride 3
9 1 471 8356-05 Screw Vis 3 M12x240
10 1 732 2122-01 Locking nut Contre-écrou 3 M12
11 1 471 8328-10 Screw Vis 3 M 12X35
12 1 432 1455-01 Washer Rondelle 3
13 1 438 9799-03 Cover Couvercle 3
14 1 413 1212-01 Drip guard Lèche-goutte 3
15 1 471 7711-10 Ribbed belt Courroie poly V 3
16 1 413 2990-05 Cable set Jeu de câbles 3
17 1 438 9799-02 Clamp Attache 3
* 18 1 413 3272-16 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102665 3 10 2010
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
45
Year
Year
Page 46
Page 47
Group
Groupe
W655cc -725/105470
Motor
Moteur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102504/1 4 5 2009
Info
1 1 438 9704-31 Motor Moteur 1,2 Complete Complete
2 1 •Pulley •Poulie 3
3 1 471 8826-01 •Tacho sensor •Tacho sensor 3
4 1 432 1229-01 •Cover •Couvercle 1
5 1 471 8827-01 •Magnet •Aimant 3
6 1 438 0016-10 •Pipe •Tube 3
7 2 438 4049-01 •Damper •Amortisseur 3
8 2 471 8502-24 •Washer •Rondelle 3 12x35
9 2 471 7867-01 •Pin •Goupille/broche 3
10 1 432 1465-01 •Flange bushing •Douille à bride 3
11 2 432 1463-01 Bracket Support de montage 3
12 2 432 1472-01 Clamp Bride de fixation 3
13 1 Not used
14 1 432 1455-01 Washer Rondelle 3
15 1 725 2538-51 Screw Vis 3 M 12X35
16 1 471 8502-10 Washer Rondelle 3 12x35
17 1 471 7705-05 Ribbed belt Courroie poly V 1,2
18 1 432 2991-02 Cable set Jeu de câbles 3
19 1 438 9799-03 Cover Couvercle 3
20 1 472 9913-91 Drip guard Lèche-goutte 3 COMPL.
21 1 432 2983-04 Cable set Jeu de câbles 3
22 1 413 3272-16 Cable set Jeu de câbles 3
23 1 438 9799-02 Clamp Attache 3
24 3 471 8342-13 Screw Vis 3 MRT-TT 4X10
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
47
Year
Year
Page 48
Page 49
Group
Groupe
W655cc 725/105471-999999, 651/400000Motor
Moteur
Item
Qua.
Article
Qua.
1 1 438 9704-41 Motor Moteur 1
2 1 •Pulley •Poulie
3 1 471 8826-01 •Tacho sensor •Tacho sensor 1
4 1 432 1229-01 •Cover •Couvercle 3
5 1 471 8827-01 •Magnet •Aimant 3
6 1 •Pipe •Tube
7 3 438 8158-02 •Rubber bushing •Douille caoutchouc 3
8 1 432 1465-01 •Flange bushing •Douille à bride 3
9 1 471 8356-05 Screw Vis 3 M12x240
10 1 732 2122-01 Locking nut Contre-écrou 3 M12
11 1 471 8328-10 Screw Vis 3 M 12X35
12 1 432 1455-01 Washer Rondelle 3
13 1 438 9799-03 Cover Couvercle 3
14 1 413 1213-01 Drip guard Lèche-goutte 3
15 1 471 7705-05 Ribbed belt Courroie poly V 3
16 1 432 2991-02 Cable set Jeu de câbles 3
17 1 438 9799-02 Clamp Attache 3
* 18 1 413 3272-26 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102665 3 10 2010
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
49
Year
Year
Page 50
Page 51
Group
Groupe
W675cc -795/102509
Motor
Moteur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102504/1 4 5 2009
Info
1 1 438 9705-51 Motor Moteur 1,2 Complete Complete
2 1 •Pulley •Poulie 3
3 1 471 8826-01 •Tacho sensor •Tacho sensor 3
4 1 432 1229-01 •Cover •Couvercle 1
5 1 471 8827-01 •Magnet •Aimant 3
6 1 438 0016-10 •Pipe •Tube 3
7 2 438 4049-01 •Damper •Amortisseur 3
8 2 471 8502-24 •Washer •Rondelle 3 12x35
9 2 471 7867-01 •Pin •Goupille/broche 3
10 1 432 1465-01 •Flange bushing •Douille à bride 3
11 2 432 1463-01 Bracket Support de montage 3
12 2 432 1472-01 Clamp Bride de fixation 3
13 1 Not used
14 1 432 1455-01 Washer Rondelle 3
15 1 725 2538-51 Screw Vis 3 M 12X35
16 1 471 8502-10 Washer Rondelle 3 12x35
17 1 471 7705-06 Ribbed belt Courroie poly V 1,2
18 1 432 2991-02 Cable set Jeu de câbles 3
19 1 438 9799-03 Cover Couvercle 3
20 1 472 9913-91 Drip guard Lèche-goutte 3 COMPL.
21 1 432 2983-04 Cable set Jeu de câbles 3
22 1 413 3272-26 Cable set Jeu de câbles 3
23 1 438 9799-02 Clamp Attache 3
24 3 471 8342-13 Screw Vis 3 MRT-TT 4X10
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
51
Year
Year
Page 52
Page 53
Group
Groupe
W675cc 795/102510Motor
Moteur
Item
Qua.
Article
Qua.
1 1 438 9705-02 Motor Moteur 1
2 1 •Pulley •Poulie
3 1 471 8826-01 •Tacho sensor •Tacho sensor 1
4 1 432 1229-01 •Cover •Couvercle 3
5 1 471 8827-01 •Magnet •Aimant 3
6 1 •Pipe •Tube
7 3 438 8158-02 •Rubber bushing •Douille caoutchouc 3
8 1 432 1465-01 •Flange bushing •Douille à bride 3
9 1 471 8356-08 Screw Vis 3 M12X300
10 1 732 2122-01 Locking nut Contre-écrou 3 M12
11 1 471 8328-10 Screw Vis 3 M 12X35
12 1 432 1455-01 Washer Rondelle 3
13 1 438 9799-03 Cover Couvercle 3
14 1 413 1214-01 Drip guard Lèche-goutte 3
15 1 471 7705-06 Ribbed belt Courroie poly V 3
16 1 432 2991-02 Cable set Jeu de câbles 3
17 1 438 9799-02 Clamp Attache 3
* 18 1 413 3272-26 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102665 3 10 2010
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
53
Year
Year
Page 54
Page 55
Group
Groupe
W620cc -520/121663, -521/402182
Motor control
Contrôle du moteur
Item
Qua.
Article
Qua.
1 1 472 9929-05 Motor control Contrôle du moteur 1 Complete
2 1 413 2918-01 •Cable set •Jeu de câbles 1,2 2-pole
3 1 438 9799-12 Clamp Attache 3
4 1 438 9799-01 Cover Couvercle 3
5 1 Cable set Jeu de câbles 3 See motor
6 1 413 3084-26 Cable set Jeu de câbles 3
7 1 432 2961-01 Cable set Jeu de câbles 3 3AC
8 1 438 8774-02 Printed circuit board Carte circuit 3
9 3 471 8768-02 Fuse Porte-fusible 1,2 15A
Art.No
Réf. article
Description Description Info
1 472 9929-06 Motor control Contrôle du moteur 1 Japan Complete
1 413 2918-02 •Cable set •Jeu de câbles 1,2 2-pole Trafo
1 413 2918-09 •Cable set •Jeu de câbles 1,2 2-pole Japan
Illustration
Schéma
102491/1 3 8 2009
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
55
Year
Year
Page 56
Page 57
Group
Groupe
W620cc 521/402183Motor control
Contrôle du moteur
Item
Qua.
Article
Qua.
1 1 472 9929-07 Motor control Contrôle du moteur 1 Complete
2 1 413 2919-01 •Cable set •Jeu de câbles 1,2
3 1 Cable set Jeu de câbles 3 See motor
4 1 413 3274-24 Cable set Jeu de câbles 1,2 M-COM
5 1 438 5233-01 Clamp Bride de fixation 3
6 1 432 2961-01 Cable set Jeu de câbles 3 3AC
7 1 438 8774-02 Printed circuit board Carte circuit 3
8 3 471 8768-02 Fuse Porte-fusible 1,2 15A
Art.No
Réf. article
Description Description Info
1 413 2919-03 •Cable set •Jeu de câbles 1,2 Japan
Illustration
Schéma
102670 1 8 2009
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
57
Year
Year
Page 58
Page 59
Group
Groupe
Page
Page
59
W625cc,W630cc
Motor control
Contrôle du moteur
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102491/1 3 11 2010
W625cc
W630cc
1 1 472 9929-05 Motor control Contrôle du moteur 1 Complete -595/106656,
* 1 472 9929-10 Motor control Contrôle du moteur 1 Complete
* 1 472 9929-31 Motor control Contrôle du moteur 1 200-240V 521/410566* 1 472 9929-06 Motor control Contrôle du moteur 1 Japan Complete -
* 1 472 9929-11 Motor control Contrôle du moteur 1 Japan Complete
* 1 472 9929-32 Motor control Contrôle du moteur 1 200-240V Japan
* 1472 9929-05 Motor control Contrôle du moteur 1 Complete -595/999999,
* 1472 9929-31 Motor control Contrôle du moteur 1 200-240V 521/410566-
1 472 9929-06 Motor control Contrôle du moteur 1 Japan Complete -
* 1472 9929-12 Motor control Contrôle du moteur 1 Japan Complete
* 1472 9929-32 Motor control Contrôle du moteur 1 200-240V Japan
2 1 413 2918-01 •Cable set •Jeu de câbles 1,2 2-pole
1 413 2918-02 •Cable set • Jeu de câbles 1,2 2-pole Trafo
1 413 2918-09 •Cable set • Jeu de câbles 1,2 2-pole Japan
1 413 2918-01 •Cable set •Jeu de câbles 1,2 2-pole
1 413 2918-02 •Cable set • Jeu de câbles 1,2 2-pole Trafo
1 413 2918-09 •Cable set • Jeu de câbles 1,2 2-pole Japan
3 1 1 438 9799-12 Clamp Attache 3
4 1 1 438 9799-01 Cover Couvercle 3
5 1 1 Cable set Jeu de câbles 3 See motor
6 1 1 413 3084-10 Cable set Jeu de câbles 3 P-bus - X302
7 1 1 432 2961-01 Cable set Jeu de câbles 1,2 3AC Japan
8 1 1 438 8774-02 Printed circuit board Carte circuit 3
9 3 3 471 8768-02 Fuse Porte-fusible 1,2 15A
Illustration
Issue
Issue
Notes
Info
Remarques
521/400164-402182
521/402183-410565
595/106656,
521/400164-402182
521/402183-410565
521/410566-
-521/410565
595/106657,
521/400104-402182
521/402183-410565
521/410566-
Month
Month
Year
Year
Page 60
Page 61
Group
Groupe
Page
Page
61
W640cc
Motor control
Contrôle du moteur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102491/1 2 10 2010
Info
1 1 472 9929-17 Motor control Contrôle du moteur 1 Complete -650/107383
* 1 472 9929-18 Motor control Contrôle du moteur 1 Complete 650/107384-999999,
2 1 413 2918-03 •Cable set •Jeu de câbles 1,2 2-pole
1 413 2918-04 •Cable set •Jeu de câbles 1,2 2-pole Trafo
1 413 2918-07 •Cable set •Jeu de câbles 1,2 2-pole Japan
3 1 438 9799-12 Clamp Attache 3
4 1 438 9799-01 Cover Couvercle 3
5 1 Cable set Jeu de câbles 3 See motor
6 1 413 3084-27 Cable set Jeu de câbles 3 P-bus - X302
7 1 432 2961-01 Cable set Jeu de câbles 1,2 3AC HIGH/LOW,JAPAN
8 1 438 8774-02 Printed circuit board Carte circuit 3
9 3 471 8768-02 Fuse Porte-fusible 1,2 15A
Illustration
Issue
Issue
Notes
Remarques
651/400000-
Month
Month
Year
Year
Page 62
Page 63
Group
Groupe
Page
Page
63
W655cc
Motor control
Contrôle du moteur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102491/1 2 10 2010
Info
1 1 472 9929-16 Motor control Contrôle du moteur 1 Complete -725/105470
* 1 472 9929-21 Motor control Contrôle du moteur 1 Complete 725/105471-999999,
2 1 413 2918-05 •Cable set •Jeu de câbles 1,2 4-pole
1 413 2918-06 •Cable set •Jeu de câbles 1,2 4-pole Trafo
1 413 2918-08 •Cable set •Jeu de câbles 1,2 4-pole Japan
3 1 438 9799-12 Clamp Attache 3
4 1 438 9799-01 Cover Couvercle 3
5 1 Cable set Jeu de câbles 3 See motor
6 1 413 3084-21 Cable set Jeu de câbles 3 P-bus - X302
7 1 432 2925-01 Cable set Jeu de câbles 3
8 1 438 8774-02 Printed circuit board Carte circuit 3
9 3 471 8768-02 Fuse Porte-fusible 1,2 15A
Illustration
Issue
Issue
Notes
Remarques
651/400000-
Month
Month
Year
Year
Page 64
Page 65
Group
Groupe
W675cc
Motor control
Contrôle du moteur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102491/1 1 5 2009
Info
1 1 472 9929-23 Motor control Contrôle du moteur 1 Complete
2 1 413 2918-05 •Cable set •Jeu de câbles 1,2 4-pole
1 413 2918-06 •Cable set •Jeu de câbles 1,2 4-pole Trafo
1 413 2918-08 •Cable set •Jeu de câbles 1,2 4-pole Japan
3 1 438 9799-12 Clamp Attache 3
4 1 438 9799-01 Cover Couvercle 3
5 1 Cable set Jeu de câbles 3 See motor
6 1 413 3084-23 Cable set Jeu de câbles 3 P-bus - X302
7 1 432 2925-01 Cable set Jeu de câbles 3
8 1 438 8774-02 Printed circuit board Carte circuit 3
9 3 471 8768-02 Fuse Porte-fusible 1,2 15A
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
65
Year
Year
Page 66
Page 67
Group
Groupe
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Control panel
Pupitre de commande
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102378/1 8 3 2010
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 432 2260-01 Front panel Panneau avant 3
1 432 2261-02 Front panel Panneau avant 3
1 432 2261-01 Front panel Panneau avant 3
1 432 2262-01 Front panel Panneau avant 3
1 432 2263-01 Front panel Panneau avant 3
1 432 2264-01 Front panel Panneau avant 3
2 1 1 1 1 1 1 472 5792-02 Panel sign Voyant du tableau 1 40°, 60°
1 1 1 1 1 1 472 5792-01 Panel sign Voyant du tableau 1 1&2
1 1 1 1 1 1 472 5792-10 Panel sign Voyant du tableau 1 1&2 USA
1 1 1 1 1 1 472 5793-01 Panel sign Voyant du tableau 1 NEUTRAL
3 1 1 1 1 1 1 471 7788-10 Sign Échelle 3
4 1 413 2602-20 Type plate Numéro série plaque 3 W485N
1 413 2611-02 Type plate Numéro série plaque 3 W620cc
1 413 2611-45 Type plate Numéro série plaque 3 W620co
1 413 2603-20 Type plate Numéro série plaque 3 W4105N
1 413 2611-29 Type plate Numéro série plaque 3 W625co
1 413 2604-20 Type plate Numéro série plaque 3 W4130N
1 413 2611-11 Type plate Numéro série plaque 3 W630cc
1 413 2611-46 Type plate Numéro série plaque 3 W630co
1 413 2605-20 Type plate Numéro série plaque 3 W4180N
1 413 2611-21 Type plate Numéro série plaque 3 W640cc
1 413 2611-47 Type plate Numéro série plaque 3 W640co
1 413 2611-56 Type plate Numéro série plaque 3 W645cc
1 413 2611-57 Type plate Numéro série plaque 3 W645co
1 413 2606-20 Type plate Numéro série plaque 3 W4250N
1 413 2611-31 Type plate Numéro série plaque 3 W655cc
1 413 2611-48 Type plate Numéro série plaque 3 W655co
1 413 2611-64 Type plate Numéro série plaque 3 W662cc
Illustration
1
1 413 2609-20 Type plate Numéro série plaque 3 W4330N
1 413 2611-41 Type plate Numéro série plaque 3 W675cc
1 413 2611-49 Type plate Numéro série plaque 3 W675co
1 413 2611-72 Type plate Numéro série plaque 3 W677cc
1 413 2611-73 Type plate Numéro série plaque 3 W677co
5 1 1 1 1 1 1 432 2150-11 Cover plate Plaque recouvrement 3
6 1 1 1 1 1 1 432 2648-11 Instruction plate Plaque instruction 3 40°, 60°
1 1 1 1 1 1 432 2648-12 Instruction plate Plaque instruction 3 1, 2
1 1 1 1 1 1 432 2648-13 Instruction plate Plaque instruction 3 NEUTRAL
1 1 1 1 1 1 432 2648-20 Instruction plate Plaque instruction 3 English
1 1 1 1 1 1 432 2648-21 Instruction plate Plaque instruction 3 Swedish
1 1 1 1 1 1 432 2648-22 Instruction plate Plaque instruction 3 USA
1 1 1 1 1 1 432 2648-13 Instruction plate Plaque instruction 3 USA, OPL
413 2611-65 Type plate Numéro série plaque 3 W662co
utilisation
utilisation
utilisation
utilisation
utilisation
utilisation English/Spanish
utilisation
Issue
Issue
Info
Month
Month
Notes
Remarques
COIN
Page
Page
67
Year
Year
Page 68
Page 69
Group
Groupe
Page
Page
69
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Programmer
Minuterie
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102679 1 2 2010
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 1 1 1 1 1 432 6902-04 Programmer Minuterie 1,2 Without software.
2 1 1 1 1 1 1 •Printed circuit board •Carte circuit CPU
3 1 1 1 1 1 1 432 8702-03 •Display •Affichage 1,2
4 1 1 1 1 1 1 •Program selector •Commutateur rotatif 1,2
5 1 1 1 1 1 1 ••Knob ••Bouton de porte
6 2 2 2 2 2 2 ••Rubber cushion • •Coussinet de
caoutchouc
7 1 1 1 1 1 1 ••Spring ••Ressort
8 1 1 1 1 1 1 ••Sleeve ••Manchon
9 1 1 1 1 1 1 ••Cover ••Couvercle
10 1 1 1 1 1 1 438 9659-01 ••Program selector ••Commutateur rotatif 1,2
11 1 1 1 1 1 1 ••Spring ••Ressort
12 4 4 4 4 4 4 471 8346-09 ••Screw ••Vis 3 T40x30
13 1 1 1 1 1 1 ••Ring ••Anneau
14 1 1 1 1 1 1 432 6344-02 •Cover •Couvercle 3
15 2 2 2 2 2 2 432 6327-01 •Bracket •Pièce de retenue 3
16 2 2 2 2 2 2 471 8346-02 •Screw •Vis 3
17 1 1 1 1 1 1 413 3280-01 •Cable set •Jeu de câbles 3 20-pole
18 1 1 1 1 1 1 413 3274-20 •Cable set •Jeu de câbles 3 4-pole
19 1 1 1 1 1 1 432 6325-01 •Cover •Couvercle 3 Front
20 1 1 1 1 1 1 432 6324-01 •Cover •Couvercle 3 Rear
21 1 1 1 1 1 1 471 4673-95 •Sign •Échelle 3
22 1 1 1 1 1 1 471 4673-97 Sign Échelle 3
23 1 413 3274-17 Cable set Jeu de câbles 3 D-bus
1 413 3274-08 Cable set Jeu de câbles 3 D-bus
1 413 3274-18 Cable set Jeu de câbles 3 D-bus
1 413 3274-05 Cable set Jeu de câbles 3 D-bus
1 413 3274-06 Cable set Jeu de câbles 3 D-bus
1 413 3274-07 Cable set Jeu de câbles 3 D-bus
24 1 413 3084-09 Cable set Jeu de câbles 3 P-bus
1 413 3084-17 Cable set Jeu de câbles 3 P-bus
1 413 3084-18 Cable set Jeu de câbles 3 P-bus
1 413 3084-16 Cable set Jeu de câbles 3 P-bus
1 413 3084-18 Cable set Jeu de câbles 3 P-bus
1 413 3084-19 Cable set Jeu de câbles 3 P-bus
25 1 1 413 3274-11 Cable set Jeu de câbles 3 M-COM
1 413 3274-21 Cable set Jeu de câbles 3 M-COM
1 413 3274-12 Cable set Jeu de câbles 3 M-COM
1 413 3274-22 Cable set Jeu de câbles 3 M-COM
1 413 3274-15 Cable set Jeu de câbles 3 M-COM
26 1 1 1 1 1 1 413 3275-02 Cable set Jeu de câbles 3 Level control
27 1 1 1 1 1 1 432 6326-01 Cover Couvercle 3
28 1 432 2905-01 Cable set Jeu de câbles 3
1 1 432 2905-08 Cable set Jeu de câbles 3 Door/Temp.
1 432 2905-10 Cable set Jeu de câbles 3 Door/Temp.
1 432 2905-12 Cable set Jeu de câbles 3 Door/Temp.
Illustration
Issue
Issue
Month
Month
Info
Software
available on
website
/Tacho.
/Tacho.
/Tacho.
Year
Year
Notes
Remarques
Page 70
Page 71
Group
Groupe
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Programmer
Minuterie
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102679 1 2 2010
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 432 2905-14 Cable set Jeu de câbles 3 Door/Temp.
29 1 1 1 1 1 1 432 6345-01 Arm Bras 3
30 1 1 1 1 1 1 471 8861-01 Level guard Limiteur de niveau 1,2
31 1 1 1 1 1 1 471 2442-41 Hose Flexible 1 L=70
32 1 1 1 1 1 1 471 8863-01 Level guard Limiteur de niveau 1,2
33 1 1 1 1 1 1 438 2440-02 Hose Flexible 1 L=100
34 1 1 1 1 1 1 471 2265-69 T-pipe Tube en T 3
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
/Tacho.
Page
Page
71
Year
Year
Page 72
Page 73
Group
Groupe
Page
Page
73
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Electric components connection
Composants électriques raccordement électrique
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102380/1 6 6 2009
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 1 1 1 1 1 432 2154-01 Mounting plate Plaque de montage 3
2 1 Rq Rq Rq Rq 438 9636-22 Contactor Relais 1,2 50Hz
1 Rq Rq Rq Rq 438 9636-23 Contactor Relais 1,2 60Hz
1 Rq Rq Rq Rq 438 9636-24 Contactor Relais 1,2 50/60Hz
Rq 438 9636-92 Contactor Relais 1,2 50Hz
Rq 438 9636-93 Contactor Relais 1,2 60Hz
Rq 438 9636-94 Contactor Relais 1,2 50/60Hz
3 Rq Rq Rq Rq Rq Rq 438 9678-01 Main switch Main switch 1 3-pole, 30A
Rq Rq Rq Rq Rq Rq 438 9678-02 Main switch Main switch 1 3-pole, 40A
Rq Rq Rq Rq Rq Rq 438 9678-03 Main switch Main switch 1 3-pole, 50A
Rq Rq Rq Rq Rq Rq 438 9678-04 Main switch Main switch 1 3-pole, 70A
Rq Rq Rq Rq Rq Rq 438 9678-11 Main switch Main switch 1 4-pole, 30A
Rq Rq Rq Rq Rq Rq 438 9678-12 Main switch Main switch 1 4-pole, 40A
Rq Rq Rq Rq Rq Rq 438 9678-13 Main switch Main switch 1 4-pole, 50A
Rq Rq Rq Rq Rq Rq 438 9678-14 Main switch Main switch 1 4-pole, 70A
4 2 2 2 2 2 2 471 8767-01 Block Cale 3 SL10
2 2 2 2 2 2 471 8767-02 Block Cale 3 SL16
5 1 1 1 1 1 1 471 8783-01 Block Cale 3 5-pole
1 1 1 1 1 1 471 8783-03 Block Cale 3 3-pole
1 1 1 1 1 1 471 8783-04 Block Cale 3 4-pole
6 1 1 1 1 1 1 432 2258-01 Plate Plaque 3
1 1 1 1 1 1 432 2214-01 Cable clamp Collier de câble 3 PLASTIC
7 1 1 1 1 1 1 471 7859-12 Clamp Attache 3 Lower part
8 1 1 1 1 1 1 471 7859-16 Clamp Attache 3 Upper part
9 1 1 1 1 1 1 432 2199-01 Plate Plaque 3 Ø21
1 1 1 1 1 1 432 2199-03 Plate Plaque 3 Ø26
1 1 1 1 1 1 432 2199-05 Plate Plaque 3 Ø33
10 1 1 1 1 1 1 438 8720-01 Grommet Oeillet 3 M25
1 1 1 1 1 1 438 8720-02 Grommet Oeillet 3 M32
1 1 1 1 1 1 438 8720-03 Grommet Passe-fil 3 M40
11
1 1 1 1 1 1 487 1702-45 Cable Câble 3
12 - Not used
1 1 1 1 1 432 2984-01 Cable set Jeu de câbles 3
13 1 1 1 1 1 1 413 3182-02 Cable set Jeu de câbles 3 Heating
14 3 3 3 3 3 3 432 2954-03 Cable set Jeu de câbles 3
15 - Not used
1 1 1 1 1 432 2954-13 Cable set Jeu de câbles 3
16 1 1 1 1 432 2983-03 Cable set Jeu de câbles 3
1 1 432 2983-04 Cable set Jeu de câbles 3
17 1 1 1 1 1 1 432 3092-86 Cable set Jeu de câbles 3
18 1 1 1 1 1 1 432 3106-01 Cable set Jeu de câbles 3 Trafo
19 1 1 1 1 1 1 413 3082-35 Cable set Jeu de câbles 3
20 1 1 1 1 1 1 413 2905-02 Cable set Jeu de câbles 3 Trafo Trafo
21 1 1 1 1 1 1 432 2257-01 Mounting plate Plaque de montage 3
22 1 1 1 1 1 1 432 6805-06 Power supply Alimentation principale 1,2
23 1 1 1 1 1 1 432 6320-01 Clamp Attache 3
24 1 1 1 1 1 1 432 2256-01 Plate Plaque 3
25 1 1 1 1 1 1 432 6930-02 Printed circuit board Carte circuit 1,2 I/O-card type 2
26 Rq Rq Rq Rq Rq Rq 438 8701-01 Multistik Multi-grippe 3
Rq Rq Rq Rq Rq Rq 438 8701-03 Multistik Multi-grippe 3
27 1 1 1 1 1 1 413 3274-01 Cable set Jeu de câbles 3 D-bus
28 1 1 1 1 1 1 432 6903-02 Printed circuit board Carte circuit 1,2 I/O-card
1 1 1 1 1 1 432 6933-02 Printed circuit board Carte circuit 1,2 I/O-card type 3
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
Year
Year
Page 74
Page 75
Group
Groupe
Page
Page
75
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Electric components connection
Composants électriques raccordement électrique
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102380/1 6 6 2009
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
29 Sign Échelle 3
30 1 1 1 1 1 1 413 3274-03 Cable set Jeu de câbles 3 4-pole
31 1 1 1 1 1 1 413 3084-25 Cable set Jeu de câbles 3 4-pole
32 1 1 1 1 1 1 432 6323-01 Cover Couvercle 3
33 1 1 1 1 1 1 438 8797-02 Printed circuit board Carte circuit 1,2
34 2 2 2 2 2 2 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A
35 3 3 3 3 3 3 471 7960-02 Support Support 3
36 1 1 1 1 1 1 413 3082-05 Cable set Jeu de câbles 3
37 1 1 1 1 1 1 762 1182-10 Grommet Oeillet 3 Ø22,2MM
38 1 1 1 1 1 1 438 7950-02 Cover washer Rondelle protection 3 14-pole
39 1 1 1 1 1 1 438 7950-01 Cover washer Rondelle protection 3 4-pole
40 1 1 1 1 1 1 413 2946-01 Cable set Jeu de câbles 3
41 2 2 2 2 2 2 471 7977-03 Cover plug Couvre-bouchon 3
42 1 1 1 1 1 1 471 7977-04 Cover plug Couvre-bouchon 3
43 1 1 1 1 1 1 432 1220-01 Cover Couvercle 3
44 1 1 1 1 1 1 432 3604-01 Cover Couvercle 3 With hole
1 1 1 1 1 1 432 3604-02 Cover Couvercle 3 Without hole
45 1 1 1 1 1 1 471 9678-94 Knob Bouton de porte 1
46 1 1 1 1 1 1 471 4673-93 Sign Échelle 3 I/O-card type 2
47 1 1 1 1 1 1 413 3084-02 Cable set Jeu de câbles 3 4-pole P-bus
48 1 1 1 413 2909-01 Cable set Jeu de câbles 3 Trafo-EWD900
1 432 3075-01 Cable set Jeu de câbles 3 Trafo-EWD1300
11 432 3076-01 Cable set Jeu de câbles 3 Trafo-EWD2300
49 2 2 2 2 2 2 471 8750-16 Fuse Porte-fusible 1,2 3,15A
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
Year
Year
Page 76
Page 77
Group
Groupe
Page
Page
77
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Drain valve and hoses
Purgeur et flexible
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102503/1 2 9 2009
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 1 1 1 1 1 432 2502-01 Drain valve Vanne de vidange 1,2
2 1 471 8139-05 Hose Flexible 1 L=1750
1 1 471 8139-11 Hose Flexible 1 L=1900
1 471 8139-15 Hose Flexible 1 L=2100
1 1 471 8139-16 Hose Flexible 1 L=2250
3 1 1 1 1 1 1 471 8243-07 Solenoid valve Electrovanne 1,2 230V 50Hz
1 1 1 1 1 1 471 8243-08 Solenoid valve Electrovanne 1,2 208-240V 60Hz
1 1 471 8243-09 Solenoid valve Electrovanne 1,2 120V 60Hz
1 1 1 1 1 1 471 8243-10 Solenoid valve Electrovanne 1,2 230V 50/60Hz
4 1 1 1 1 1 1 438 8102-06 Hose Flexible 1 L=330
5 1 1 1 1 1 1 471 8139-01 Hose Flexible 1 L=330
6 1 1 1 1 432 2519-02 Hose Flexible 1
1 432 2519-04 Hose Flexible 1
1 432 2522-01 Hose Flexible 1
7 1 432 2511-01 Drain pipe connection Raccord de vidange 3 -520/121663,
1 413 5003-01 Drain pipe connection Raccord de vidange 3 521/403820-
1 432 2511-01 Drain pipe connection Raccord de vidange 3 -595/106656,
1 413 5003-01 Drain pipe connection Raccord de vidange 3 521/404050-
1 432 2511-01 Drain pipe connection Raccord de vidange 3 -595/106657,
1 413 5003-01 Drain pipe connection Raccord de vidange 3 521/404050-
1 1 1 432 2511-01 Drain pipe connection Raccord de vidange 3
8 1 1 1 1 1 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
9 1 1 1 1 1 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
10 1 1 1 1 1 432 2521-03 Hose Flexible 1
1 432 2521-05 Hose Flexible 1
11 1 1 1 736 2831-51 Hose clamp Attache flexible 3 Ø36-42
Illustration
1 1 1
12 1 1 1 1 1 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
13 1 1 1 432 2508-01 Hose Flexible 1
1 1 1 432 2508-02 Hose Flexible 1
14 1 1 1 1 1 1 432 2507-01 Air tube Chambre de 1
15 1 1 1 1 1 1 432 2506-01 Connection Connexion 3
16 1 1 1 471 2433-14 Hose Flexible 1 L=940
1 471 8118-07 Hose Flexible 1 L=1325
1 1 471 8118-01 Hose Flexible 1 L=1600
17 Rq Rq Rq Rq Rq Rq 471 7887-01 Clip Colliers de serrage 3
18 1 1 1 1 432 3182-41 Cable set Jeu de câbles 3 X50
1 1 432 3182-43 Cable set Jeu de câbles 3 X50
19 1 471 8128-63 Hose Flexible 1
1 471 8128-66 Hose Flexible 1
1 471 8128-64 Hose Flexible 1
1 471 8128-61 Hose Flexible 1
1 471 8128-67 Hose Flexible 1
1 471 8128-65 Hose Flexible 1
20 2 2 2 2 2 2 736 2840-51 Hose clamp Attache flexible 3 Ø50-63
21 1 471 8124-07 Hose Flexible 1
1 471 8124-02 Hose Flexible 1
1 471 8124-03 Hose Flexible 1
736 2837-51 Hose clamp Attache flexible 3 Ø48-54
compression
Issue
Issue
Month
Month
Notes
Info
Remarques
Japan
521/400019-403819
521/400164-404049
521/400104-404049
Year
Year
Page 78
Page 79
Group
Groupe
Page
Page
79
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Drain valve and hoses
Purgeur et flexible
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102503/1 2 9 2009
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 471 8124-04 Hose Flexible 1
1 471 8124-08 Hose Flexible 1
1 471 8124-09 Hose Flexible 1
22 2 2 2 2 2 2 736 2831-51 Hose clamp Attache flexible 3 Ø36-42
23 1 1 1 1 1 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
24 1 1 438 5040-01 Drain hose Flexible de vidange 1 Ø50
1 1 1 1 1 1 471 4835-01 Drain hose Flexible de vidange 1 Ø75
25 - - 1 - - - 471 8613-05 Tube Tube 3 Ø50, L=80
26 - - 1 - - - 471 8128-41 Hose Flexible 1 L=90, 1 1/2''
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
Year
Year
Page 80
Page 81
Group
Groupe
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Drain valve
Vanne de vidange
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102343/1 2 11 2008
Info
1 1 432 2502-01 Drain valve Vanne de vidange 1,2
2 1 438 0051-01 •Lower frame •Châssis inférieur 3
3 1 471 8195-01 •Diaphragm •Diaphragme 1,2
4 1 438 0054-01 •Piston •Piston 3
5 1 438 0053-01 •Housing •Logement 3
6 1 438 0055-01 •Gland •Presse-étoupe 3
7 1 438 0052-01 •Cover •Couvercle 3
8 2 471 7818-01 •Spring •Ressort 1
9 1 432 2505-01 •Hose housing •Membrane de vidange 1,2
10 1 432 2501-01 •Upper frame •Partie supérieure 3
11 2 471 7871-04 •Hose clamp •Attache flexible 3
12 1 471 8688-13 •Nipple •Raccord 1 1/8''
13 4 734 1153-09 Washer Rondelle 3 BRB 6,4X12
14 4 732 2116-42 Locking nut Contre-écrou 3 M6
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
81
Year
Year
Page 82
Page 83
Group
Groupe
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Drain valve, electrical
Drain valve, electrical
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102492/1 5 6 2010
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 1 1 1 1 1 471 8215-01 Drain valve Vanne de vidange 1,2 50/60Hz
1 1 1 1 1 1 471 8215-03 Drain valve Vanne de vidange 1,2 50/60Hz
2 1 1 1 1 1 1 432 2548-01 Cover Couvercle 3
3 1 1 1 432 2531-02 Mounting plate Plaque de montage 3
1 1 1 432 2531-01 Mounting plate Plaque de montage 3
4 1 1 1 1 1 1 432 2537-01 Support Support 3
5 1 1 1 1 1 432 2516-04 Hose Flexible 1
1 432 2516-05 Hose Flexible 1
6 1 1 1 1 1 1 471 7871-07 Hose clamp Attache flexible 3
7 3 3 3 3 3 3 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
8 1 1 1 1 1 1 432 2534-01 Mounting plate Plaque de montage 3
* 9 1 432 2518-01 Hose Flexible 1
* 1 432 2518-07 Hose Flexible 1
* 1 432 2518-02 Hose Flexible 1
1 432 2518-03 Hose Flexible 1
1 432 2518-04 Hose Flexible 1
1 432 2518-05 Hose Flexible 1
10 1 413 2902-03 Cable set Jeu de câbles 3
1 413 2902-05 Cable set Jeu de câbles 3
1 413 2902-05 Cable set Jeu de câbles 3
1 413 2902-07 Cable set Jeu de câbles 3
1 413 2902-09 Cable set Jeu de câbles 3
1 413 2902-11 Cable set Jeu de câbles 3
1 1 1 1 1 1 413 2902-13 Cable set Jeu de câbles 3 Normally closed
11 1 1 1 432 2982-10 Ground cable Câble mise terre 3
Illustration
Issue
Issue
Month
Month
Info
Normally closed
Page
Page
83
Year
Year
Notes
Remarques
Page 84
Page 85
Group
Groupe
Page
Page
85
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Water connections
Raccords d'eau
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102316/1 1 6 2006
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 1 1 1 1 1 438 0056-03 Nipple Raccord 3 Black, 3/4"
1 1 1 1 1 1 438 0056-04 Nipple Raccord 3 White, 3/4", USA
2 1 1 1 Rq Rq Rq 471 8693-21 Filter Filtre 3
3 1 1 1 1 1 1 471 8199-01 Gasket Joint 3
4 1 1 1 1 1 1 471 8688-13 Nipple Raccord 3 1/8''
5 1 1 1 1 1 1 741 5109-25 Plug Fiche 3 El-drain
6 1 1 1 1 1 1 740 4206-00 O-ring Joint torique 3 El-drain
7 Rq Rq Rq Rq Rq Rq 472 6761-01 Cover washer Rondelle protection 3
8 1 1 1 1 1 1 432 2301-01 Siphon breaker Rupteur de siphon 3
9 Rq Rq Rq Rq Rq Rq 471 8175-01 Plug Fiche 3
10 1 1 1 1 1 1 471 8644-02 Plug Fiche 3
11 1 1 1 432 2305-01 Hose Flexible 1
111 432 2306-01 Hose Flexible 1
12 1 1 1 1 1 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
13 1 1 1 471 7871-08 Hose clamp Attache flexible 3
111 471 7871-04 Hose clamp Attache flexible 3
14 1 1 471 2409-89 Hood Capot 3 Pump
- - - - Not used
15 1 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54 Pump
- - - - Not used
16 Rq Rq Rq Rq Rq Rq 877 5211-08 Hose Flexible 1 Per 1 m
17 Rq Rq Rq Rq Rq Rq 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
18 - - - Not used
Rq Rq Rq 432 2308-01 Hose Flexible 1
19 - - - Not used
Rq Rq Rq 736 2825-51 Hose clamp Attache flexible 3 Ø32
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
Year
Year
Page 86
Page 87
Group
Groupe
Page
Page
87
W620cc,W625cc
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102481/1 2 11 2009
W620cc
W625cc
1 1 1 471 8240-63 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz,
2 1 413 3088-07 Cable set Jeu de câbles 3
1 413 3088-07 Cable set Jeu de câbles 3
Illustration
Info
Issue
Issue
Notes
Remarques
BSP
Month
Month
Year
Year
Page 88
Page 89
Group
Groupe
Page
Page
89
W620cc,W625cc,W630cc,W640cc
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102482/1 2 11 2009
W620cc
W625cc
W630cc
W640cc
1 2 2 2 2 471 8236-76 Valve Electrovanne 1,2 3-way, 208-240V
2 2 2 2 471 8236-78 Valve E lectrovanne 1,2 3-way, 208-240V
2 471 8236-79 Valve Electrovanne 1,2 3-way, 120V 60Hz,
2 1 413 3086-07 Cable set Jeu de câbles 3 Cold
1 1 413 3086-07 Cable set Jeu de câbles 3 Cold
1 413 3086-09 Cable set Jeu de câbles 3 Cold
3 1 413 3086-08 Cable set Jeu de câbles 3 Hot
1 1 413 3086-08 Cable set Jeu de câbles 3 Hot
1 413 3086-10 Cable set Jeu de câbles 3 Hot
Illustration
Issue
Issue
Info
50/60Hz, BSP
50/60Hz, NH USA
US
NH USA US
Month
Month
Notes
Remarques
Year
Year
Page 90
Page 91
Group
Groupe
Page
Page
91
W620cc,W625cc,W630cc,W640cc
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102483/1 2 11 2009
W620cc
W625cc
W630cc
W640cc
1 1 1 1 1 471 8236-76 Valve Electrovanne 1,2 3-way, 208-240V
1 1 1 1 471 8236-78 Valve E lectrovanne 1,2 3-way, 208-240V
1 471 8236-79 Valve Electrovanne 1,2 3-way, 120V 60Hz,
2 1 1 1 1 471 8240-64 Valve Electrovanne 1,2 4-way, 208-240V
1 471 8240-67 Valve Electrovanne 1,2 4-way, 120V 60Hz,
1 1 1 1 471 8240-68 Valve E lectrovanne 1,2 4-way, 208-240V
3 1 413 3088-07 Cable set Jeu de câbles 3 Cold
1 1 413 3088-07 Cable set Jeu de câbles 3
1 413 3088-10 Cable set Jeu de câbles 3
4 1 413 3086-08 Cable set Jeu de câbles 3 Hot
1 1 413 3086-08 Cable set Jeu de câbles 3
1 413 3086-10 Cable set Jeu de câbles 3
Illustration
Issue
Issue
Info
50/60Hz, BSP
50/60Hz, NH USA
US
NH USA US
50/60Hz, BSP
NH USA
50/60Hz, NH USA
US
Month
Month
Notes
Remarques
Year
Year
Page 92
Page 93
Group
Groupe
Page
Page
93
W620cc,W625cc,W630cc,W640cc
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102384/1 2 11 2009
W620cc
W625cc
W630cc
W640cc
1 1 1 1 1 471 8240-63 Valve Electrovanne 1,2 4-way, 208-240V
1 1 1 1 471 8240-69 Valve E lectrovanne 1,2 4-way, 208-240V
2 2 2 2 2 471 8234-52 Valve Electrovanne 1,2 1-way, 208-240V
2 2 2 2 471 8234-64 Valve E lectrovanne 1,2 1-way, 208-240V
3 1 413 3088-07 Cable set Jeu de câbles 3 Cold
1 1 413 3088-07 Cable set Jeu de câbles 3 Cold
1 413 3088-08 Cable set Jeu de câbles 3
4 1 413 3082-21 Cable set Jeu de câbles 3 Cold
1 1 413 3082-29 Cable set Jeu de câbles 3 Cold
1 413 3082-32 Cable set Jeu de câbles 3
5 1 413 3082-30 Cable set Jeu de câbles 3 Hot
1 1 413 3082-30 Cable set Jeu de câbles 3 Hot
1 413 3082-34 Cable set Jeu de câbles 3
Illustration
Issue
Issue
Info
50/60Hz, BSP
50/60Hz, NH USA
USA
50/60Hz, BSP
50/60Hz, NH USA
USA
Month
Month
Notes
Remarques
Year
Year
Page 94
Page 95
Group
Groupe
Page
Page
95
W640cc,W655cc,W675cc
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102383/1 3 11 2009
W640cc
W655cc
W675cc
1 1 1 1 471 8240-63 Valve Electrovanne 1,2 4-way, 208-240V
1 1 1 471 8240-69 Valve Electrovanne 1,2 4-way, 208-240V
2 2 2 2 471 8210-70 Valve Electrovanne 1 208-240V 50/60Hz, BSP
111 471 8210-79 •Coil •Bobine 1,2 50/60 Hz
2 2 2 471 8210-71 Valve Electrovanne 1 208-240V 60Hz, NH
111 471 8210-78 •Coil •Bobine 1,2 60Hz
3 1 413 3088-08 Cable set Jeu de câbles 3
1 413 3088-10 Cable set Jeu de câbles 3
1 413 3088-10 Cable set Jeu de câbles 3
4 1 413 3182-09 Cable set Jeu de câbles 3
1 413 3182-15 Cable set Jeu de câbles 3
1 413 3182-15 Cable set Jeu de câbles 3
5 1 413 3182-10 Cable set Jeu de câbles 3
1 413 3182-16 Cable set Jeu de câbles 3
1 413 3182-16 Cable set Jeu de câbles 3
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
50/60Hz, BSP
50/60Hz, NH USA USA
USA USA
Year
Year
Page 96
Page 97
Group
Groupe
Page
Page
97
W640cc,W655cc,W675cc
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102385/1 3 11 2009
W640cc
W655cc
W675cc
1 1 1 1 471 8240-63 Valve Electrovanne 1,2 4-way, 208-240V
1 1 1 471 8240-69 Valve Electrovanne 1,2 4-way, 208-240V
2 3 3 3 471 8210-70 Valve Electrovanne 1 208-240V 50/60Hz, BSP
111 471 8210-79 •Coil •Bobine 1,2 50/60 Hz
3 3 3 471 8210-71 Valve Electrovanne 1 208-240V 60Hz, NH
111 471 8210-78 •Coil •Bobine 1,2 60Hz
3 1 413 3088-08 Cable set Jeu de câbles 3
1 413 3088-10 Cable set Jeu de câbles 3
1 413 3088-10 Cable set Jeu de câbles 3
4 1 413 3182-09 Cable set Jeu de câbles 3
1 413 3182-15 Cable set Jeu de câbles 3
1 413 3182-15 Cable set Jeu de câbles 3
5 1 413 3182-10 Cable set Jeu de câbles 3
1 413 3182-16 Cable set Jeu de câbles 3
1 413 3182-16 Cable set Jeu de câbles 3
6 1 413 3182-11 Cable set Jeu de câbles 3
1 413 3182-14 Cable set Jeu de câbles 3
1 413 3182-17 Cable set Jeu de câbles 3
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
50/60Hz, BSP
50/60Hz, NH USA USA
USA USA
Year
Year
Page 98
Page 99
Group
Groupe
W620cc,W625cc,W630cc,W640cc,W655cc,W675cc
Steam components
Composants
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
102501/1 1 1 2007
W620cc
W625cc
W630cc
W640cc
W655cc
W675cc
1 1 1 1 432 1630-01 Steam injector Injecteur de vapeur 3
111 432 1631-01 Steam injector Injecteur de vapeur 3
2 1 471 8126-25 Steam hose Tuyau flexible de vapeur 1
1 1 471 8126-26 Steam hose Tuyau flexible de vapeur 1
1 471 8126-27 Steam hose Tuyau flexible de vapeur 1
11 471 8126-28 Steam hose Tuyau flexible de vapeur 1
3 1 1 1 1 1 1 432 1673-01 Bracket Pupitre 3
4 1 1 1 1 1 1 471 8695-01 Nipple Raccord 3
5 1 1 1 1 1 1 471 2937-01 Bracket Support 3
6 1 1 1 1 1 1 471 8697-01 Adapter Adaptateur 3
7 1 1 1 1 1 1 471 8279-03 Valve Electrovanne 1,2 50/60 Hz
1 1 1 1 1 1 471 8279-08 •Repair kit •Kit de réparation 1,2
8 1 1 1 1 1 1 432 3058-01 Cable set Jeu de câbles 3
9 1 1 1 1 1 1 471 8624-01 Nipple Raccord 3
10 1 1 1 1 1 1 744 3113-06 Filter Filtre 3 1/2''
Illustration
Issue
Issue
Info
Month
Month
Notes
Remarques
Page
Page
99
Year
Year
Page 100
Loading...
