Spare Parts Catalogue

Catalogue de pièces de rechange

Laveuses essoreuses

Valid up to machine No. xxx/99999

E655,W655

Washer extractor

438 9191-12DOC. NO.

EDITION 44.2009

List of issues

E655,W655,W655c,W655s

Illustration Page Table of contents
101765 35 Electrical components Clarus

101769 25 Control panel Exacta
101770 27 Control panel Clarus
101771 69 Detergent container
101772 59 Drain valve
101774 7 Base and outer drum
101776 15 Door lock
101790 55 Water connections
101792 57 Inlet valves and cable set

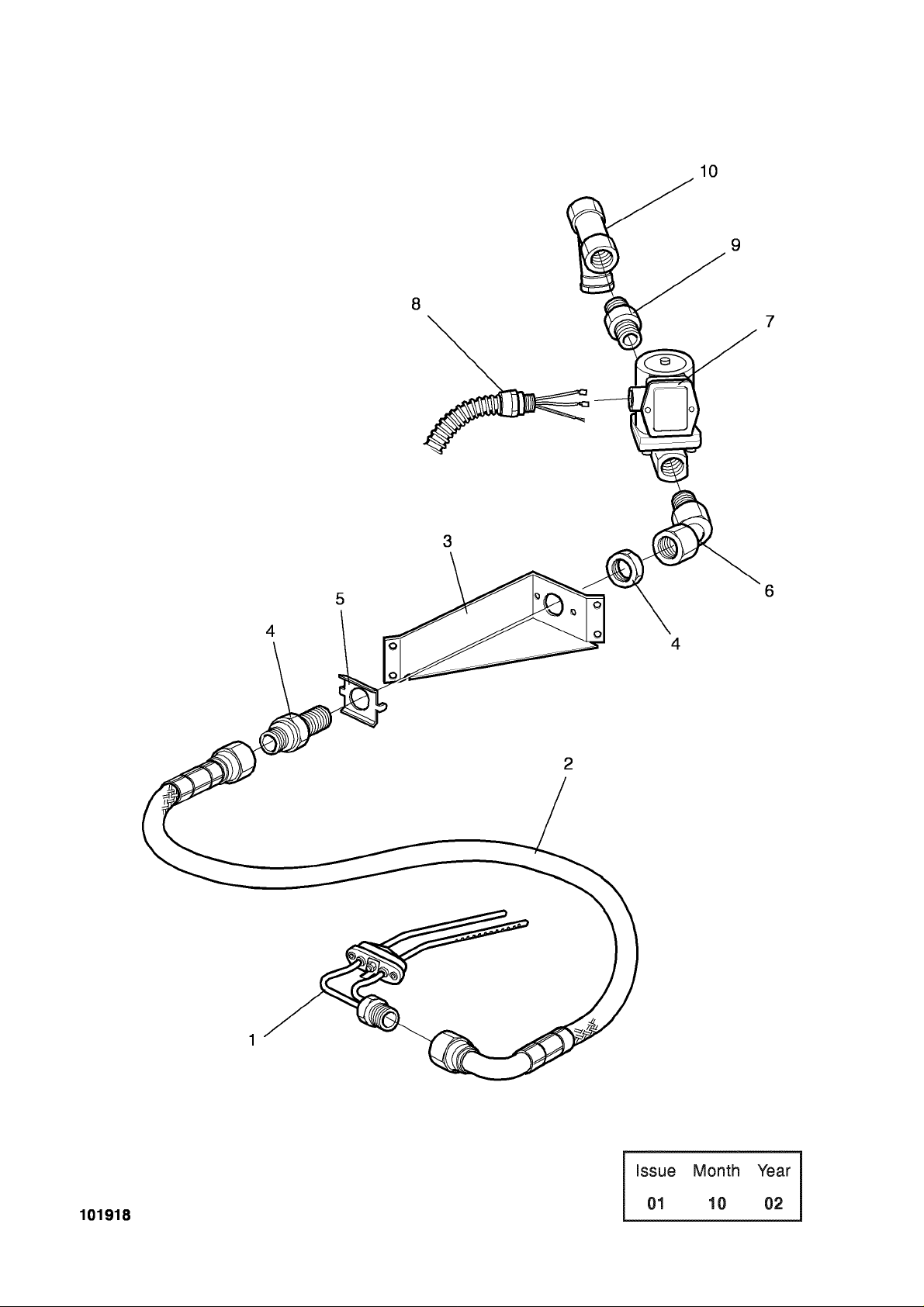

101918 65 Steam components
101920 17 Motor
101924 63 Drain valve, electrical
101928 31 Electrical components Exacta
101937 37 Electric components Classic OL02
101938 41 Electric components Classic OL03
101939 49 Electric components 3AC
101940 47 Electric components Classic 1AC
101941 45 Electric components 1AC
101942 51 Electric components Classic 3AC

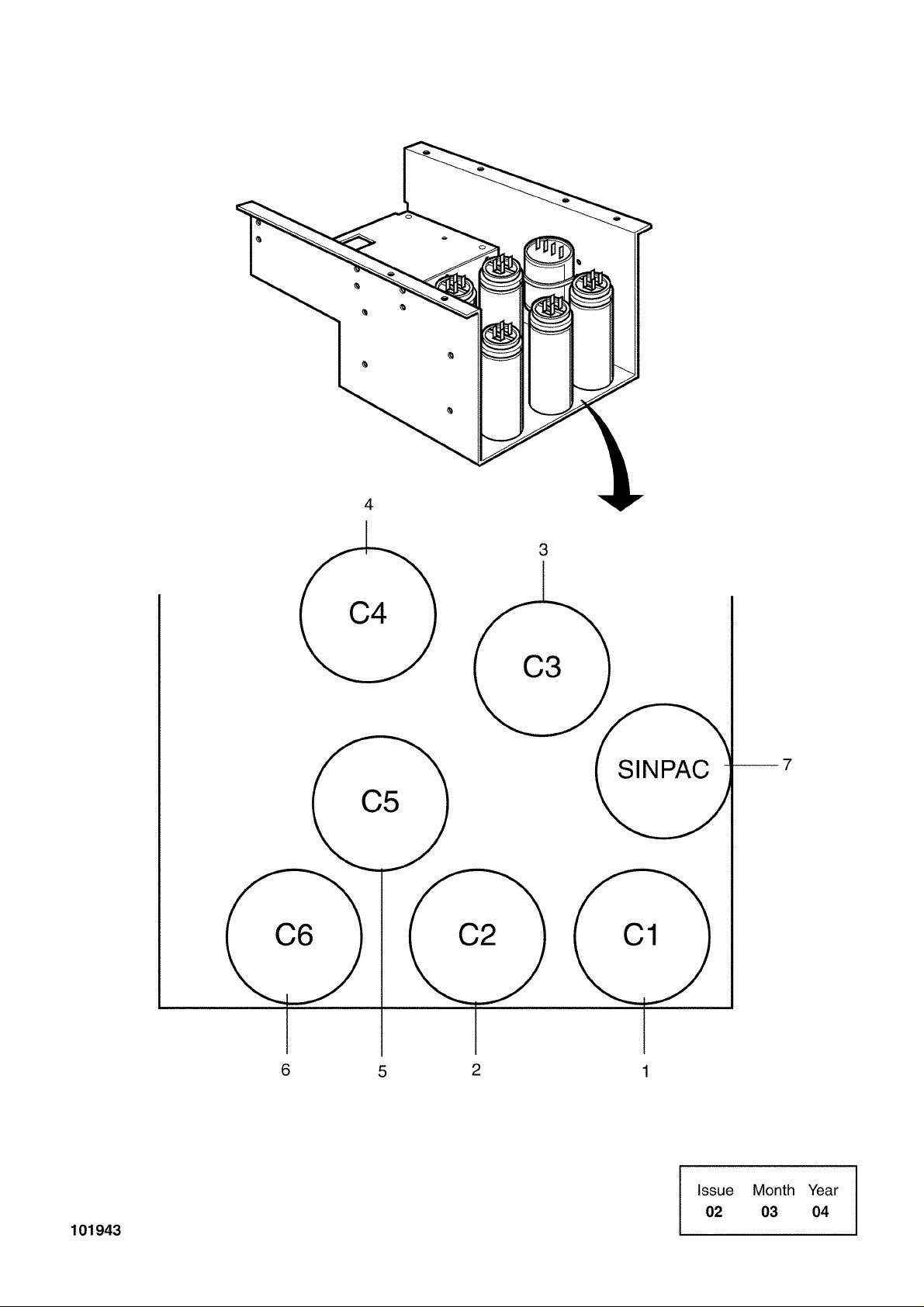

101943 53 Capacitor
101946 61 Drain valve and hoses
101948 9 Lining and top panel
101949 29 Control panel Classic
101950 43 Electric components connection
101969 79 Technical documentation
101979 71 Coin meter USA
101991 67 Manual starter unit, Classic
102107 75 CMIS
102110 13 Door and hinged joint
102112 11 Drum, rear gable
102128 73 Coin meter USA Classic

Group
Groupe

Group
Groupe

Page
Page

5

E655,W655,W655c,W655s

Table of contents Table des matières Page/Page

Base and outer drum Base et tambour externe 7
Lining and top panel Panneau frontal avec pupitre de commande 9
Drum, rear gable Tambour, pignon arrière 11
*Door and hinged joint Assemblage articulé et plaque 13
Door lock Serrure de porte 15
Motor Moteur 17
Control panel Exacta Pupitre de commande Exacta 25
Control panel Clarus Pupitre de commande Clarus 27
Control panel Classic Pupitre de commande Classic 29
Electrical components Exacta Composants électriques Exacta 31
Electrical components Clarus Composants électriques Clarus 35
*Electric components Classic OL02 Composants électriques Classic OL02 37
Electric components Classic OL03 Composants électriques Classic OL03 41
Electric components connection Composants électriques raccordement électrique 43
Electric components 1AC Composants électriques 1AC 45
Electric components Classic 1AC Composants électriques Classic 1AC 47
Electric components 3AC Composants électriques 3AC 49
Electric components Classic 3AC Composants électriques Classic 3AC 51
Capacitor Condensateur 53
Water connections Raccords d'eau 55
Inlet valves and cable set Inlet valves and cable set 57
Drain valve Vanne de vidange 59
Drain valve and hoses Purgeur et flexible 61
Drain valve, electrical Drain valve, electrical 63
Steam components Composants 65
Manual starter unit, Classic Sans monnayeur unité de démarrage, Classic 67
Detergent container Compartiment à savon 69
Coin meter USA Monnayeur USA 71
Coin meter USA Classic Monnayeur USA Classic 73
CMIS CMIS 75
Technical documentation Documentation technique 79

Group
Groupe

E655,W655,W655c,W655s
Base and outer drum

Base et tambour externe

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101774/4 4 2 2007

Info

1 1 432 4315-51 Frame Base 3
2 4 432 1453-01 •Tensioner •Crochet 3
3 2 725 2465-71 •Screw •Vis 3 M8X70
4 8 471 7807-02 •Tension plate •Tôle de serrage 3 18x8,4x2
5 2 732 2118-01 •Locking nut •Contre-écrou 3 M8
6 1 432 1451-01 •Bracket •Support 3
7 Rq 471 9822-99 Plug Fiche 3
8 3 471 9822-11 Heating element Elément chauffant 1,2 6kW 240V -725/14365

3 471 9827-11 Heating element Élément de chauffage 1,2 6kW 240V 725/14366-
3 471 9822-12 Heating element Elément chauffant 1,2 6kW 254V -725/14365
3 471 9827-12 Heating element Élément de chauffage 1,2 6KW 254V 725/14366­ 3 471 9827-13 Heating element Élément de chauffage 1,2 6kW 277V 725/14366-
3 471 9823-31 Heating element Elément chauffant 1,2 3,55kW 240V, Mop -725/14365
3 471 9823-32 Heating element Élément de chauffage 1,2 3,55kW 230V -725/14365

9 1 432 2951-03 Cable set Jeu de câbles 3 400V -725/14365

1 413 2965-22 Cable set Jeu de câbles 3 400V

1 432 2952-02 Cable set Jeu de câbles 3 230V 1AC/230V 3AC

1 413 2965-23 Cable set Jeu de câbles 3 230V 1AC/230V 3AC

10 1 432 2953-02 Cable set Jeu de câbles 3 400V -725/14365

2 413 2965-01 Cable set Jeu de câbles 3 400V 725/14366-

11A 1 438 4118-01 Plug Fiche 3 HW
11 1 472 9913-22 Sensor Capteur 1,2 Complete
12 1 471 8192-01 •Bushing •Douille 1
13 1 432 3082-74 Cable set Jeu de câbles 3
14 1 432 1654-01 Cover Couvercle 3

Illustration

15 1 432 1653-01

Clamp Bride de fixation 3

16 1 471 9550-54 Transformer Transformateur 1 200V

1 471 9550-59 Transformer Transformateur 1 356V,380V,415V,440V,480V

17 1 432 2985-01 Cable set Jeu de câbles 3
18 1 432 1477-01 Bracket Pupitre 3
19 2 432 2198-02 Rubber strip Joint caoutchouc 3

Issue
Issue

Notes
Remarques

-725/14365

725/14366-

Month
Month

Page
Page

7

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Lining and top panel

Panneau frontal avec pupitre de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101948/4 7 4 2006

Info

1 1 432 2200-51 Front plate Panneau avant 3 Green Complete

1 432 2200-52 Front plate Panneau avant 3 Yellow Complete
1 432 2200-53 Front plate Panneau avant 3 White Complete
1 432 2200-54 Front plate Panneau avant 3 Red Complete
1 432 2200-55 Front plate Panneau avant 3 Almond Complete
1 432 2200-56 Front plate Panneau avant 3 Grey Complete
1 432 2200-57 Front plate Panneau avant 3 Blue Complete
1 432 2200-60 Front plate Panneau avant 3 Stainless Complete

2 1 •Front plate •Panneau avant 3
3 1 432 2182-04 •Strip •Ruban 3
4 2 471 8196-01 •Plug •Fiche 3
5 2 438 5109-02 •Guide pin •Broche de guidage 3
6 1 471 4672-67 •Protection •Protection 3
7 2 432 2043-01 Side panel Panneau latéral 3 Grey

2 432 2043-02 Side panel Panneau latéral 3 White
2 432 2043-10 Side panel Panneau latéral 3 Stainless

8 1 432 2066-01 Rear panel Panneau arrière 3 Upper

9 1 432 2067-01 Rear panel Panneau arrière 3 Lower
10 6 471 8458-02 Nut Écrou 3 M6
11 1 432 2106-01 Brace bracket Support de montant 3
12 1 432 2844-01 Cover plate Couvercle 3 DS
13 1 432 2131-06 Brace Montant 3
14 4 471 7565-21 Velcro tape Bande de serrage 3
15 1 432 2121-06 Brace Montant 3
16 1 472 9915-23 Top panel Couvercle 3 With detergent container

1 472 9915-73 Top panel Couvercle 3 With detergent container and

1 472 9915-24 Top panel Couvercle 3 No detergent container Without

Illustration

1

472 9915-74 Top panel Couvercle 3 No detergent container With

1 471 7826-10 •Lock •Serrure 1,2
1 472 9900-99 •Key •Touche 1,2 SET

17 2 438 5335-01 Guide Guide 3
18 1 432 2170-01 Plate Cloison 3
19 1 471 7967-02 Grommet Oeillet 3
20 2 471 7977-03 Cover plug Couvre-bouchon 3
21 1 471 8641-02 Plug Fiche 3
22 2 432 2180-01 Spacer Entretoise 3
23 2 471 8344-35 Screw Vis 3 M6X16
24 2 735 2153-01 Lock washer Rondelle d'arrêt 3 6,4
25 2 471 7864-01 Clip Colliers de serrage 3 M6

Issue
Issue

Notes
Remarques

Without lock

lock

lock

lock

Month
Month

Page
Page

9

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Drum, rear gable

Tambour, pignon arrière

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102112/1 5 1 2004

Info

1 1 432 1573-11 Outer drum Tambour extérieur 3 Non-heated

1 432 1573-12 Outer drum Tambour extérieur 3 El/Dual heating
1 432 1573-13 Outer drum Tambour extérieur 3 Steam

2 1 432 1608-21 Rear gable Pignon arrière 3 Complete

1 432 1608-22 Rear gable Pignon arrière 3 Sluice

3 1 432 1503-11 •Inner drum •Intérieur du tambour 1

1 432 1503-12 •Inner drum •Intérieur du tambour 1 Sluice

4 1 472 9913-18 •Repair kit •Kit de reconditionnement 3

5 1 ••Bushing ••Douille

6 1 ••Ball bearing ••Roulement à billes

7 1 ••Ball bearing ••Roulement à billes

8 2 ••Sealing ring ••Bague d'étanchéité

9 1 ••Sealing ring ••Bague d'étanchéité
10 1 438 8155-04 ••Seal ••Joint
11 1 432 1548-01 •Lining •Panneau de renfort 3
12 1 432 1563-01 •Bearing housing •Logement de palier 3
13 1 432 1543-01 •End piece •Pignon 3
14 10 471 8323-01 •Screw •Vis 3 M6X12
15 10 471 8328-02 •Screw •Vis 3 M12X50
16 1 432 1553-01 •Pulley •Poulie 3
17 1 735 9630-01 •Wedge •Cale 3 18x11x63
18 1 735 3144-00 •C-clamp •Presse à main 3 SgA55
19 2 432 1568-01 Tension strap Extenseur 3
20 2 471 9222-59 Screw Vis 3 M8X140
21 4 471 8502-14 Washer Rondelle 3 BRB 8,4X17
22 2 732 2118-01 Locking nut Contre-écrou 3 M8
23 - Not used

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
11

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Door and hinged joint

Assemblage articulé et plaque

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102110/2 9 8 2009

Info

1 1 432 1873-01 Support frame Panneau de fixation 3

2 4 471 8458-02 Nut Écrou 3 M6

3 11 471 8527-01 Spring washer Rondelle à ressort 3

4 11 471 8404-02 Locking nut Contre-écrou 3 M6

5 1 432 1890-01 Trim panel Plaque de décoration 3

* 1 432 1888-11 Trim panel Panneau d'habillage 3 Stainless

6 1 432 4312-01 Door Plaque 1 Complete

1 432 4312-02 Door Plaque 1 Lagoon/ AquaClean Complete
7 1 432 1828-01 •Door •Plaque 3
8 1 432 1858-01 •Door glass •Vitre de la porte 1,2

1 432 1858-02 •Door glass •Vitre de la porte 1,2 Lagoon/ AquaClean
9 1 432 1843-02 •Door gasket •Joint de porte 1,2

10 4 432 1950-02 •Hinged joint •Assemblage articulé 1
11 8 438 4062-01 •Bushing •Douille 3
12 2 432 1962-01 •Pin •Goupille 3
13 1 432 1955-01 •Knob •Bouton de porte 1,2 Complete
14 1 ••Knob ••Bouton de porte
15 1 ••Bushing ••Douille
16 3 ••Ball ••Bille
17 3••Spring••Ressort
18 3 728 8362-11 ••Screw ••Vis
19 1 472 9913-01 •Kit, lock shaft •Kit réparation de poignée 1,2
20 1 ••Lock shaft ••Axe de verrouillage
21 1 ••Washer ••Rondelle 3
22 2 ••Bushing ••Douille
23 1 ••Torsion spring ••Ressort rotatif
24 1 725 2366-61 •Screw •Vis 3 M6SF 6X12
25 1 432 1956-01 •Cover washer •Rondelle protection 3
26 12 471 8344-36 Screw Vis 3

Illustration

27

4 432 1951-01 Bracket Support de montage 3

28 1 432 2620-01 Sign Signe 3

1 432 2620-02 Sign Signe 3 Wascomat

1 432 2620-07 Sign Signe 3

1 432 2620-04 Sign Signe 3 Zanussi

1 432 2620-08 Sign Signe 3

29 4 471 8471-01 Pop rivet Rivet 3
30 1 432 2198-02 Rubber strip Joint caoutchouc 3

* 31 1 438 8115-04 Rubber strip Joint caoutchouc 3 L=1470

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
13

Year
Year

Group
Groupe

Page
Page
15

E655,W655,W655c,W655s
Door lock

Serrure de porte

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101776/2 3 10 2003

Info

1 1 472 9913-72 Door locking device Serrure de porte 1,2 CONVERSION KIT -725/7314
2 1 Lock plate Case de serrure
3 1 Catch Dispositif blocage
4 1 471 9679-01 Microswitch Microrupteur 1,2
5 1 Actuator Actuator
6 2 Screw Vis M5X16
7 1 432 1960-01 Cover Couvercle 3
8 1 Plate Cloison
9 2 Locking nut Contre-écrou M5

10 1 438 9561-01 Door locking device Serrure de porte 1,2 Complete 725/7315-
11 3 471 8342-47 Screw Vis 3 M6X25
12 1 432 2905-01 Cable set Jeu de câbles 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

Page
Page
17

E655,W655,W655c,W655s
Motor

Moteur

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

101920/6 13 6 2008

Info

1 1 438 9709-51 Motor Moteur 1,2 380-415V 3AC 50Hz Complete

1 438 9700-51 Motor Moteur 1,2 415-480V 3AC 60Hz Complete

1 438 9700-52 Motor Moteur 1,2 200-240V 3AC 60 Hz Complete

1 438 9700-57 Motor Moteur 1,2 208-240V 1AC 60Hz Complete

1 438 9720-57 Motor Moteur 1,2 208-240V 1AC 60Hz Complete

2 1 432 1210-56 •Pulley •Poulie 3 50Hz

1 432 1210-57 •Pulley •Poulie 3 60Hz

3 1 472 9913-44 •Sensor •Capteur 1,2
4 1 432 3905-01 •Magnet •Aimant 3
5 1 438 0016-10 •Pipe •Tube 3
6 2 432 1463-01 Bracket Support de montage 3
7 2 432 1472-01 Clamp Bride de fixation 3
8 - Not used
9 2 438 4049-01 Damper Amortisseur 3

10 2 471 8502-24 Washer Rondelle 3 12x35
11 2 471 7867-01 Pin Goupille/broche 3
12 1 432 1465-01 Flange bushing Douille à bride 3
13 1 Belt tensioner Tendeur de courroie
14 1 432 1455-01 Washer Rondelle 3
15 1 725 2538-51 Screw Vis 3 M12X35
16 1 471 8502-10 Washer Rondelle 3 12x35
17 1 471 7705-08 Ribbed belt Courroie poly V 1,2 50Hz

1 471 7705-07 Ribbed belt Courroie poly V 1,2 60Hz

18 1 432 2992-02 Cable set Jeu de câbles 3 3AC 1AC -725/10673

1 432 2992-03 Cable set Jeu de câbles 3 1AC 725/10674-

19 1 472 9913-90 Drip guard Lèche-goutte 3 COMPL.
20 1 432 3083-36 Cable set Jeu de câbles 3 -725/9591

Illustration

1

432 3093-36 Cable set Jeu de câbles 3 725/9592-
21 - Not used
22 1 471 8319-02 Screw Vis 3 M8X50

Issue
Issue

Notes
Remarques

-725/10673

725/10674-

Month
Month

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Control panel Exacta

Pupitre de commande Exacta

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101769/3 4 5 2004

Info

1 1 432 2013-04 Front panel Panneau avant 3
2 1 432 2720-01 Panel sign Voyant du tableau 1 Program 2A01, 2G41

1 432 2720-02 Panel sign Voyant du tableau 1 Program 2H11
1 432 2720-17 Panel sign Voyant du tableau 1 Program 2H12
1 432 2720-03 Panel sign Voyant du tableau 1 Program 2G01
1 432 2720-04 Panel sign Voyant du tableau 1 Program 2W01, 2H01, 2H02,

1 432 2720-11 Panel sign Voyant du tableau 1 Program 2L31
1 432 2720-06 Panel sign Voyant du tableau 1 Program 2L01, 2L02
1 432 2720-05 Panel sign Voyant du tableau 1 Program 2L41
1 432 2720-14 Panel sign Voyant du tableau 1 Program 2L51
1 432 2720-08 Panel sign Voyant du tableau 1 Program 2M01
1 432 2720-09 Panel sign Voyant du tableau 1 Program 2H21
1 432 2720-10 Panel sign Voyant du tableau 1 Program 2L11, 2L12
1 432 2720-12 Panel sign Voyant du tableau 1 Program 2R01
1 432 2720-15 Panel sign Voyant du tableau 1 Program 2S01
1 432 2720-13 Panel sign Voyant du tableau 1 Program 2A11

3 1 432 2649-03 Instruction plate Plaque inst ruction utilisation 3 Program 2G41 Japanese

1 432 2649-04 Instruction plate Plaque instruction utilisation 3 Program 2W41 Japanese
1 432 2649-05 Instruction plate Plaque instruction utilisation 3 Program 2L41 Japanese
1 432 2649-06 Instruction plate Plaque instruction utilisation 3 Program 2L51 Japanese
1 432 2649-07 Instruction plate Plaque instruction utilisation 3 Program 2H42 Japanese
1 432 2649-20 Instruction plate Plaque instruction utilisation 3 Program 2A01 English
1 432 2649-21 Instruction plate Plaque instruction utilisation 3 Program 2M01 French
1 432 2649-22 Instruction plate Plaque instruction utilisation 3 Program 2M11, Mop Danish
1 432 2649-23 Instruction plate Plaque instruction utilisation 1 Program 2H12 Swedish
1 432 2649-24 Instruction plate Plaque instruction utilisation 1 Program 2M12 Swedish
1 432 2649-25 Instruction plate Plaque instruction utilisation 3 Program 2C01 Spanish
1 432 2649-26 Instruction plate Plaque instruction utilisation 3 Program 2A01 Danish
1 432 2649-27 Instruction plate Plaque instruction utilisation 3 Program 2A01 Swedish
1 432 2649-28 Instruction plate Plaque instruction utilisation 3 Program 2L01 English
1 432 2650-02 Instruction plate Plaque instruction utilisation 3 Program 2A01 Danish
1 432 2650-03 Instruction plate Plaque instruction utilisation 3 Program 2H11 Swedish
1 432 2650-04 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1 432 2650-05 Instruction plate Plaque instruction utilisation 3 Program 2L41 Japanese
1 432 2650-06 Instruction plate Plaque instruction utilisation 3 Program 2S01, Selecta USA
1 432 2650-07 Instruction plate Plaque instruction utilisation 3 Program 2G01 English
1 432 2650-08 Instruction plate Plaque instruction utilisation 3 Program 2G01 German
1 432 2650-09 Instruction plate Plaque instruction utilisation 3 Program 2G01 French
1 432 2650-10 Instruction plate Plaque instruction utilisation 3 Program 2G01 Swedish
1 432 2650-11 Instruction plate Plaque instruction utilisation 3 Program 2L31, Emerald USA
1 432 2650-12 Instruction plate Plaque instruction utilisation 3 Program 2L01 English
1 432 2650-13 Instruction plate Plaque instruction utilisation 3 Program 2M01, Mop English
1 432 2650-14 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1 432 2650-16 Instruction plate Plaque instruction utilisation 3 Program 2H21, Hygienic

1 432 2650-17 Instruction plate Plaque instruction utilisation 3 Program 2L11, Thermoboost

1 432 2650-18 Instruction plate Plaque instruction utilisation 3 Program 2L12, Laundrette

1 432 2650-19 Instruction plate Plaque instruction utilisation 3 Program 2H02, Selecta Danish
1 432 2650-20 Instruction plate Plaque instruction utilisation 3 Program 2H01, Hospital

1 432 2650-25 Instruction plate Plaque instruction utilisation 3 Program 2M11, Mop Swedish
1 432 2650-26 Instruction plate Plaque instruction utilisation 3 Program 2F01, Farm Swedish
1 432 2650-27 Instruction plate Plaque instruction utilisation 3 Program 2R01, QSR Swedish
1 432 2650-28 Instruction plate Plaque instruction utilisation 3 Program 2F01, Farm English

Illustration

Issue
Issue

Notes
Remarques

2M11, 2F01, 2F02

Swedish

English

Danish

German

German

English

Month
Month

Page
Page
19

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Control panel Exacta

Pupitre de commande Exacta

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101769/3 4 5 2004

Info

1 432 2650-29 Instruction plate Plaque instruction utilisation 3 Program 2R01, QSR English
1 432 2650-30 Instruction plate Plaque instruction utilisation 3 Program 2F01, Farm German
1 432 2650-31 Instruction plate Plaque instruction utilisation 3 Program 2F02, Westfalla

1 432 2650-32 Instruction plate Plaque instruction utilisation 3 Program 2L01 German
1 432 2650-33 Instruction plate Plaque instruction utilisation 3 Program 2M01, Mop German
1 432 2650-34 Instruction plate Plaque instruction utilisation 3 Program 2R01, QSR German
1 432 2650-35 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1 432 2650-36 Instruction plate Plaque instruction utilisation 3 Program 2H21, Hygienic,

1 432 2650-37 Instruction plate Plaque instruction utilisation 3 Program 2L12, Nyborg English
1 432 2650-38 Instruction plate Plaque instruction utilisation 3 Program 2F01, Farm French
1 432 2650-39 Instruction plate Plaque instruction utilisation 3 Program 2L01 French
1 432 2650-40 Instruction plate Plaque instruction utilisation 3 Program 2L02, Mench French
1 432 2650-41 Instruction plate Plaque instruction utilisation 3 Program 2R01, QSR French
1 432 2650-42 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1 432 2650-43 Instruction plate Plaque instruction utilisation 3 Program 2L12 French
1 432 2650-44 Instruction plate Plaque instruction utilisation 3 Program 2F01, Farm Italian
1 432 2650-45 Instruction plate Plaque instruction utilisation 3 Program 2G01 Italian
1 432 2650-46 Instruction plate Plaque instruction utilisation 3 Program 2R01, QSR Italian

1 432 2651-51 Instruction plate Plaque instruction utilisation 3 Program 2L01 Italian Zanussi

Illustration

1 432 2650-47

Instruction plate Plaque instruction utilisation 3 Program 2L12 Italian

1 432 2650-48 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1 432 2650-49 Instruction plate Plaque instruction utilisation 3 Program 2F01, Farm Spanish
1 432 2650-50 Instruction plate Plaque instruction utilisation 3 Program 2G01 Spanish
1 432 2650-51 Instruction plate Plaque instruction utilisation 3 Program 2L01 Spanish
1 432 2650-52 Instruction plate Plaque instruction utilisation 3 Program 2R01, QSR Spanish
1 432 2650-53 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1 432 2650-54 Instruction plate Plaque instruction utilisation 3 Program 2L12 Spanish
1 432 2650-55 Instruction plate Plaque instruction utilisation 3 Program 2F01, Farm Dutch
1 432 2650-56 Instruction plate Plaque instruction utilisation 3 Program 2G01 Dutch
1 432 2650-57 Instruction plate Plaque instruction utilisation 3 Program 2L01 Dutch
1 432 2650-58 Instruction plate Plaque instruction utilisation 3 Program 2L02, Mench Dutch
1 432 2650-59 Instruction plate Plaque instruction utilisation 3 Program 2R01, QSR Dutch
1 432 2650-60 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1 432 2650-61 Instruction plate Plaque instruction utilisation 3 Program 2L12, Nyborg Dutch
1 432 2650-62 Instruction plate Plaque instruction utilisation 3 Program 2F01, Farm Danish
1 432 2650-63 Instruction plate Plaque instruction utilisation 3 Program 2G01 Danish
1 432 2650-64 Instruction plate Plaque instruction utilisation 3 Program 2L01 Danish
1 432 2650-65 Instruction plate Plaque instruction utilisation 3 Program 2R01, QSR Danish
1 432 2650-66 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1

432 2650-67 Instruction plate Plaque instruction utilisation 3 Program 2A01 Finnish

1 432 2650-68 Instruction plate Plaque instruction utilisation 3 Program 2F01, Farm Finnish
1 432 2650-69 Instruction plate Plaque instruction utilisation 3 Program 2G01 Finnish
1 432 2650-70 Instruction plate Plaque instruction utilisation 3 Program 2L01 Finnish
1 432 2650-71 Instruction plate Plaque instruction utilisation 3 Program 2M11, Mop Finnish
1 432 2650-72 Instruction plate Plaque instruction utilisation 3 Program R01 Finnish
1 432 2650-73 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1 432 2650-74 Instruction plate Plaque instruction utilisation 3 Program 2A01 Norwegian
1 432 2650-75 Instruction plate Plaque instruction utilisation 3 Program 2F01, Farm

1 432 2650-76 Instruction plate Plaque instruction utilisation 3 Program 2G01 Norwegian

Issue
Issue

Notes
Remarques

German

German

Nyborg English

French

Italian

Spanish

Dutch

Danish

Finnish

Norwegian

Month
Month

Page
Page
21

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Control panel Exacta

Pupitre de commande Exacta

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101769/3 4 5 2004

Info

1 432 2650-77 Instruction plate Plaque instruction utilisation 3 Program 2L01 Norwegian
1 432 2650-78 Instruction plate Plaque instruction utilisation 3 Program 2M11, Mop

1 432 2650-79 Instruction plate Plaque instruction utilisation 3 Program 2R01, QSR

1 432 2650-80 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1 432 2650-81 Instruction plate Plaque instruction utilisation 3 Program 2L12, Nyborg

1 432 2650-82 Instruction plate Plaque instruction utilisation 3 Program 2F01 Polish
1 432 2650-83 Instruction plate Plaque instruction utilisation 3 Program 2G01 Polish
1 432 2650-84 Instruction plate Plaque instruction utilisation 3 Program 2L01 Polish
1 432 2650-85 Instruction plate Plaque instruction utilisation 3 Program 2R01, QSR Polish
1 432 2650-86 Instruction plate Plaque instruction utilisation 3 Program 2W01, Aqua Clean

1 432 2650-87 Instruction plate Plaque instruction utilisation 3 Program 2L12, Nyborg Polish
1 432 2650-88 Instruction plate Plaque instruction utilisation 3 Program 2L31, Emerald

1 432 2650-89 Instruction plate Plaque instruction utilisation 3 Program 2S01, Selecta

1 432 2650-90 Instruction plate Plaque instruction utilisation 3 Program 2L31, Emerald

1 432 2650-91 Instruction plate Plaque instruction utilisation 3 Program 2S01, Selecta French
1 432 2650-92 Instruction plate Plaque instruction utilisation 3 Program 2L01 Italian, English
1 432 2650-93 Instruction plate Plaque instruction utilisation 3 Program 2A11 Mats/heavy

1 432 2650-94 Instruction plate Plaque instruction utilisation 3 Program 2A11 Mats/heavy

1 432 2650-95 Instruction plate Plaque instruction utilisation 3 Program 2A11 Mats/heavy

1 432 2650-96 Instruction plate Plaque instruction utilisation 3 Program 2A11 Mats/heavy

1 432 2650-97 Instruction plate Plaque instruction utilisation 3 Program 2F02, Westfalla

1 432 2650-98 Instruction plate Plaque instruction utilisation 3 Program 2H11

1 432 2652-06 Instruction plate Plaque instruction utilisation 3 Program 2G01 Swedish
1 432 2652-07 Instruction plate Plaque instruction utilisation 3 Program 2G01 English
1 432 2652-08 Instruction plate Plaque instruction utilisation 3 Program 2L01 English
1 432 2652-09 Instruction plate Plaque instruction utilisation 3 Program 2G01 German
1 432 2652-10 Instruction plate Plaque instruction utilisation 3 Program 2L01 German
1 432 2652-11 Instruction plate Plaque instruction utilisation 3 Program 2L12 German
1 432 2652-12 Instruction plate Plaque instruction utilisation 3 Program 2G01 French
1 432 2652-13 Instruction plate Plaque instruction utilisation 3 Program 2L01 French
1 432 2652-14 Instruction plate Plaque instruction utilisation 3 Program 2L12 French
1 432 2652-15 Instruction plate Plaque instruction utilisation 3 Program 2G01 Italian
1 432 2652-16 Instruction plate Plaque instruction utilisation 3 Program 2L12 Italian
1 432 2652-17 Instruction plate Plaque instruction utilisation 3 Program 2G01 Spanish
1 432 2652-18 Instruction plate Plaque instruction utilisation 3 Program 2L01 Spanish
1 432 2652-19 Instruction plate Plaque instruction utilisation 3 Program 2L12 Spanish
1 432 2652-20 Instruction plate Plaque instruction utilisation 3 Program 2G01 Dutch
1 432 2652-21 Instruction plate Plaque instruction utilisation 3 Program 2L01 Dutch
1 432 2652-22 Instruction plate Plaque instruction utilisation 3 Program 2L12 Dutch
1 432 2652-23 Instruction plate Plaque instruction utilisation 3 Program 2A01 Danish
1 432 2652-24 Instruction plate Plaque instruction utilisation 3 Program 2G01 Danish
1 432 2652-25 Instruction plate Plaque instruction utilisation 3 Program 2L01 Danish
1 432 2652-26 Instruction plate Plaque instruction utilisation 3 Program 2H21 Danish
1 432 2652-27 Instruction plate Plaque instruction utilisation 3 Program 2A01 Finnish
1 432 2652-28 Instruction plate Plaque instruction utilisation 3 Program 2G01 Finnish

Illustration

Issue
Issue

Notes
Remarques

Norwegian

Norwegian

Norwegian

Norwegian

Polish

Spanish

Spanish

French

laundry, Swedish

laundry, Danish

laundry, Norwegian

laundry, Finnish

Swedish

Finnish/Swedish

Month
Month

Page
Page
23

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Control panel Exacta

Pupitre de commande Exacta

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101769/3 4 5 2004

Info

1 432 2652-29 Instruction plate Plaque instruction utilisation 3 Program 2L01 Finnish
1 432 2652-30 Instruction plate Plaque instruction utilisation 3 Program 2A01 Norwegian
1 432 2652-31 Instruction plate Plaque instruction utilisation 3 Program 2G01 Norwegian
1 432 2652-32 Instruction plate Plaque instruction utilisation 3 Program 2L01 Norwegian
1 432 2652-33 Instruction plate Plaque instruction utilisation 3 Program 2L12 Norwegian
1 432 2652-34 Instruction plate Plaque instruction utilisation 3 Program 2G01 Polish
1 432 2652-35 Instruction plate Plaque instruction utilisation 3 Program 2L01 Polish
1 432 2652-36 Instruction plate Plaque instruction utilisation 3 Program 2L12 Polish
1 432 2652-37 Instruction plate Plaque instruction utilisation 3 Program 2L01 Italian
1 432 2652-38 Instruction plate Plaque instruction utilisation 3 Program 2L11 German
1 432 2652-39 Instruction plate Plaque instruction utilisation 3 Program 2A01 Danish
1 432 2652-40 Instruction plate Plaque instruction utilisation 3 Program 2A01 Swedish
1 432 2652-41 Instruction plate Plaque instruction utilisation 3 Program 2L01 English

4 1 432 2608-01 Type plate Numéro série plaque 3 W3250N

1 432 2608-16 Type plate Numéro série plaque 3 W655s Giant
1 432 2608-17 Type plate Numéro série plaque 3 E655 Giant

5 1 432 2150-01 Cover plate Couvercle 3
6 2 432 2181-01 Bracket Support de montage 3
7 4 732 2112-01 Locking nut Contre-écrou 3 M4

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
25

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Control panel Clarus

Pupitre de commande Clarus

Item

Qua.

Article

Qua.

1 1 432 2022-02 Front panel Panneau avant 3
2 1 432 2750-01 Control panel Pupitre de commande 1,2
3 1 432 2630-01 Instruction plate Plaque instruction utilisation 3 Swedish

4 1 432 2608-01 Type plate Numéro série plaque 3 W3250N

5 1 471 9628-32 Emergency stop Arrêt d'urgence 1,2
6 1 471 9628-33 Contact block Bloc de connexion 1,2
7 1 432 3182-61 Cable set Jeu de câbles 3 -725/9591

8 1 432 3182-72 Cable set Jeu de câbles 3 -725/9591

9 1 432 3182-78 Cable set Jeu de câbles 3 -725/9591

10 - Not used

Art.No
Réf. article

Description Description Info

1 432 2630-02 Instruction plate Plaque instruction utilisation 3 English, Italian
1 432 2630-03 Instruction plate Plaque instruction utilisation 3 Japanese
1 432 2630-04 Instruction plate Plaque instruction utilisation 3 German
1 432 2630-02 Instruction plate Plaque instruction utilisation 3 English, Italian
1 432 2630-06 Instruction plate Plaque instruction utilisation 3 Danish
1 432 2630-02 Instruction plate Plaque instruction utilisation 3 English, Italian
1 432 2630-06 Instruction plate Plaque instruction utilisation 3 Danish
1 432 2630-09 Instruction plate Plaque instruction utilisation 3 Spanish
1 432 2630-10 Instruction plate Plaque instruction utilisation 3 Polish

1 432 2608-14 Type plate Numéro série plaque 3 W655c Giant

1 432 3192-61 Cable set Jeu de câbles 3 725/9592-

1 432 3192-72 Cable set Jeu de câbles 3 725/9592-

1 432 3192-78 Cable set Jeu de câbles 3 725/9592-

Illustration
Schéma

101770/2 5 9 2004

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
27

Year
Year

Group
Groupe

Page
Page
29

E655,W655,W655c,W655s
Control panel Classic

Pupitre de commande Classic

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101949/3 5 5 2004

Info

1 1 432 2014-04 Front panel Panneau avant 3
2 1 432 2802-01 Panel sign Voyant du tableau 1,2 OG01

1 432 2802-40 Panel sign Voyant du tableau 1,2 OL02
1 432 2802-80 Panel sign Voyant du tableau 1,2 OL03

3 1 432 2851-01 Instruction plate Plaque inst ruction utilisation 3 OG01 English Without coin

1 432 2851-02 Instruction plate Plaque instruction utilisation 3 OG01 English With coin meter
1 432 2851-04 Instruction plate Plaque instruction utilisation 3 OG01 German Without coin

1 432 2851-05 Instruction plate Plaque instruction utilisation 3 OG01 German With coin meter
1 432 2851-07 Instruction plate Plaque instruction utilisation 3 OG01 Italian Without coin

1 432 2851-08 Instruction plate Plaque instruction utilisation 3 OG01 Italian With coin meter
1 432 2851-10 Instruction plate Plaque instruction utilisation 3 OG01 French Without coin

1 432 2851-11 Instruction plate Plaque instruction utilisation 3 OG01 French With coin meter
1 432 2851-13 Instruction plate Plaque instruction utilisation 3 OG01 Spanish Without coin

1 432 2851-14 Instruction plate Plaque instruction utilisation 3 OG01 Spanish With coin meter
1 432 2851-16 Instruction plate Plaque instruction utilisation 3 OG01 Dutch Without coin meter
1 432 2851-17 Instruction plate Plaque instruction utilisation 3 OG01 Dutch With coin meter
1 432 2851-19 Instruction plate Plaque instruction utilisation 3 OG01 Norwegian Without coin

1 432 2851-25 Instruction plate Plaque instruction utilisation 3 OG01 Polish WITHOUT

1 432 2851-40 Instruction plate Plaque instruction utilisation 3 OL02 English Without coin

1 432 2851-41 Instruction plate Plaque instruction utilisation 3 OL02 English With coin meter
1 432 2851-43 Instruction plate Plaque instruction utilisation 3 OL02 German Without coin

1 432 2851-44 Instruction plate Plaque instruction utilisation 3 OL02 German With coin meter
1 432 2851-46 Instruction plate Plaque instruction utilisation 3 OL02 Italian Without coin meter
1 432 2851-47 Instruction plate Plaque instruction utilisation 3 OL02 Italian With coin meter
1 432 2851-49 Instruction plate Plaque instruction utilisation 3 OL02 French Without coin

1 432 2851-50 Instruction plate Plaque instruction utilisation 3 OL02 French With coin meter
1 432 2851-52 Instruction plate Plaque instruction utilisation 3 OL02 Spanish Without coin

1 432 2851-53 Instruction plate Plaque instruction utilisation 3 OL02 Spanish With coin meter
1 432 2851-54 Instruction plate Plaque instruction utilisation 3 OL02 Dutch Without coin meter
1 432 2851-55 Instruction plate Plaque instruction utilisation 3 OL02 Dutch With coin meter
1 432 2851-80 Instruction plate Plaque instruction utilisation 3 OL03 English Without coin

1 432 2851-81 Instruction plate Plaque instruction utilisation 3 OL03 English With coin meter
1 432 2851-85 Instruction plate Plaque instruction utilisation 3 OL03 French Without coin

1 432 2851-86 Instruction plate Plaque instruction utilisation 3 OL03 French With coin meter

4 1 432 2608-01 Type plate Numéro série plaque 3 W3250N

1 432 2608-15 Type plate Numéro série plaque 3 W655 Giant

5 - Not used

Illustration

Issue
Issue

Notes
Remarques

meter

meter

meter

meter

meter

meter

COIN-METER

meter

meter

meter

meter

meter

meter

Month
Month

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Electrical components Exacta

Composants électriques Exacta

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101928/2 4 9 2004

Info

1 1 432 2167-01 Mounting plate Plaque de montage 3
2 1 471 8988-11 Printed circuit board Circuit imprimé 1,2
3 6 471 7958-02 Support Support 3
4 1 438 9555-11 Control unit Organe de direction 1,2 230V

1 438 9555-12 Control unit Organe de direction 1,2 120V
5 1 471 9558-12 Transformer Transformateur 1
6 1 472 9913-43 Clamp Bride de fixation 3 Kit 25 pcs
7 1 471 8861-01 Level guard Limiteur de niveau 1,2
8 1 432 3910-01 Protective cover Couvercle de protection 3 Rear
9 1 432 3909-01 Protective cover Couvercle de protection 3 Front

10 4 432 3907-01 Grommet Oeillet 3
11 2 432 3908-01 Grommet Oeillet 3
12 1 432 3082-47 Cable set Jeu de câbles 3 -725/9591

1 432 3092-47 Cable set Jeu de câbles 3 725/9592-

13 1 432 3082-58 Cable set Jeu de câbles 3 -725/9591

1 432 3092-58 Cable set Jeu de câbles 3 725/9592-

14 1 432 3182-94 Cable set Jeu de câbles 3 -725/9591

1 432 3192-94 Cable set Jeu de câbles 3 725/9592-

15 1 432 3087-05 Cable set Jeu de câbles 3 -725/9591

1 432 3097-05 Cable set Jeu de câbles 3 725/9592-

16 1 432 3082-26 Cable set Jeu de câbles 3 -725/9591

1 432 3092-26 Cable set Jeu de câbles 3 725/9592-

17 1 432 3082-42 Cable set Jeu de câbles 3 -725/9591

1 432 3092-42 Cable set Jeu de câbles 3 725/9592-

18 1 432 3182-20 Cable set Jeu de câbles 3 -725/9591

1 432 3192-20 Cable set Jeu de câbles 3 725/9592-

Illustration

19 1

432 3082-51 Cable set Jeu de câbles 3 -725/9591

1 432 3092-51 Cable set Jeu de câbles 3 725/9592-

20 1 432 3088-31 Cable set Jeu de câbles 3 -725/9591

1 432 3098-31 Cable set Jeu de câbles 3 725/9592-

21 1 432 3087-31 Cable set Ensemble de câbles 3 -725/9591

1 432 3097-31 Cable set Jeu de câbles 3 725/9592-

22 1 432 3084-41 Cable set Jeu de câbles 3 -725/9591

1 432 3094-41 Cable set Jeu de câbles 3 725/9592-

23 1 432 3082-78 Cable set Jeu de câbles 3 -725/9591

1 432 3092-78 Cable set Jeu de câbles 3 725/9592-

24 1 432 3082-04 Cable set Jeu de câbles 3 -725/9591

1 432 3092-04 Cable set Jeu de câbles 3 725/9592-

25 1 432 3086-93 Cable set Jeu de câbles 3 -725/9591

1 432 3096-93 Cable set Jeu de câbles 3 725/9592-

26 1 432 3082-89 Cable set Jeu de câbles 3 -725/9591

1 432 3092-89 Cable set Jeu de câbles 3 725/9592-

27 1 432 3086-10 Cable set Jeu de câbles 3 -725/9591

1 432 3096-10 Cable set Jeu de câbles 3 725/9592-

28 - Not used

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
31

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Electrical components Clarus

Composants électriques Clarus

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101765/4 15 8 2006

Info

1 1 432 2159-01 Mounting plate Plaque de montage 3
2 1 432 2160-01 Mounting plate Plaque de montage 3
3 1 471 8997-03 Display Affichage 1,2
4 1 471 8993-01 Printed circuit board Circuit imprimé 1,2 Not configurated

1 438 7124-01 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card Danish
1 438 7124-02 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card Dutch
1 438 7124-03 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card English
1 438 7124-04 Printed circuit board Circuit imprimé 1,2 7G02, 1 I/O-card GB English
1 438 7124-05 Printed circuit board Circuit imprimé 1,2 7G02, 1 I/O-card USA
1 438 7124-06 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card Finnish
1 438 7124-07 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card French
1 438 7124-08 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card German
1 438 7124-09 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card Italian
1 438 7124-10 Printed circuit board Circuit imprimé 1,2 7G03, 1 I/O-card Japanese
1 438 7124-11 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card Norwegian
1 438 7124-12 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card Polish
1 438 7124-22 Printed circuit board Circuit imprimé 1,2 7W01 2 I/O-cards Polish
1 438 7124-13 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card Swedish
1 438 7124-14 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card Spanish
1 438 7124-15 Printed circuit board Circuit imprimé 1,2 7G02, HW, 1 I/O-card USA
1 438 7124-25 Printed circuit board Circuit imprimé 1,2 7G22 1 I/O-card HW PLUS

1 438 7124-16 Printed circuit board Circuit imprimé 1,2 7G01, HW, 1 I/O-card English
1 438 7124-17 Printed circuit board Circuit imprimé 1,2 7G01, 1 I/O-card Czech
1 438 7124-18 Printed circuit board Circuit imprimé 1,2 7W01 2 I/O-cards Danish

Illustration

1

438 7124-19 Printed circuit board Circuit imprimé 1,2 7W01 2 I/O-cards German
1 438 7124-20 Printed circuit board Circuit imprimé 1,2 7W01, 1 I/O-card English
1 438 7124-21 Printed circuit board Circuit imprimé 1,2 7W01 2 I/O-cards Norwegian
1 438 7124-23 Printed circuit board Circuit imprimé 1,2 7W01 2 I/O-cards French

5 4 438 0299-01 Spacer Entretoise 3
6 1 438 9555-11 Control unit Organe de direction 1,2 230V

1 438 9555-12 Control unit Organe de direction 1,2 120V
7 Rq 471 7958-02 Support Support 3
8 1 471 8792-01 Transformer Transformateur 3
9 1 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A

10 1 472 9913-43 Clamp Bride de fixation 3 Kit 25 pcs
11 1 471 8861-01 Level guard Limiteur de niveau 1,2
12 1 432 2161-01 Cover Couvercle 3
13 1 471 8995-11 Printed circuit board Circuit imprimé 1,2 I/O-card
14 1 471 8995-12 Printed circuit board Circuit imprimé 1,2 I/O-card
15 1 471 8793-01 Card reader Lecteur de carte 1
16 1 432 0150-01 Bracket Pièce de retenue 3
17 1 432 0149-01 Rubber cap Capuchon caoutchouc 3
18 1 432 2162-02 Protective cover Couvercle de protection 3
19 1 432 3086-92 Cable set Jeu de câbles 3 -725/9591

1 432 3096-92 Cable set Jeu de câbles 3 725/9592-

20 4 Plug Fiche 3 Ø3,5
21 4 Plug Bonde 3 Ø6,5
22 1 432 3087-92 Cable set Jeu de câbles 3 -725/9591

1 432 3097-92 Cable set Jeu de câbles 3 725/9592-

23 1 432 3085-15 Cable set Jeu de câbles 3 -725/9591

1 432 3095-15 Cable set Jeu de câbles 3 725/9592-

24

1 432 3084-40 Cable set Jeu de câbles 3 A1X1-Temp. sensor

25 1 432 3082-77 Cable set Jeu de câbles 3 A1X1-Temp. sensor
26 1 432 2981-01 Cable set Jeu de câbles 3
27 1 432 3083-75 Cable set Jeu de câbles 3 A11X3-X172 -725/9591

1 432 3093-75 Cable set Jeu de câbles 3 725/9592-

28 1 432 3082-41 Cable set Jeu de câbles 3 -725/9591

1 432 3092-41 Cable set Jeu de câbles 3 725/9592-

Issue
Issue

Notes
Remarques

Month
Month

NON-HEATING,USA

Page
Page
33

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Electrical components Clarus

Composants électriques Clarus

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101765/4 15 8 2006

Info

29 1 432 3082-59 Cable set Jeu de câbles 3 -725/9591

1 432 3092-59 Cable set Jeu de câbles 3 725/9592-

30 1 432 3082-48 Cable set Jeu de câbles 3 X90-X45
31 1 432 3082-21 Cable set Jeu de câbles 3 X94-X304
32 1 432 3182-93 Cable set Jeu de câbles 3 X93
33 1 432 3082-56 Cable set Jeu de câbles 3 -725/9591

1 432 3092-56 Cable set Jeu de câbles 3 725/9592-

34 1 432 3083-30 Cable set Jeu de câbles 3 -725/9591

1 432 3093-30 Cable set Jeu de câbles 3 725/9592-

35 1 432 3082-15 Cable set Jeu de câbles 3 -725/9591

1 432 3092-15 Cable set Jeu de câbles 3 725/9592-

36 1 432 3087-20 Cable set Jeu de câbles 3 -725/9591

1 432 3097-20 Cable set Jeu de câbles 3 725/9592-

37 1 432 3082-49 Cable set Jeu de câbles 3 A11X10-X302
38 1 432 3082-43 Cable set Jeu de câbles 3 -725/9591

1 432 3092-43 Cable set Jeu de câbles 3 725/9592-

39 1 432 3085-25 Cable set Jeu de câbles 3 -725/9591

1 432 3095-25 Cable set Jeu de câbles 3 725/9592-

40 1 432 3084-16 Cable set Jeu de câbles 3 -725/9591

1 432 3094-16 Cable set Jeu de câbles 3 725/9592-

41 1 432 3082-18 Cable set Jeu de câbles 3 A11X16:3-X40
42 4 438 0299-01 Spacer Entretoise 3
43 1 432 3082-90 Cable set Jeu de câbles 3 X96
44 1 432 3085-04 Cable set Jeu de câbles 3 -725/9591

1 432 3095-04 Cable set Jeu de câbles 3 725/9592-

45 1 432 3082-16 Cable set Jeu de câbles 3 -725/9591

1 432 3092-16 Cable set Jeu de câbles 3 725/9592-

Illustration

46 1 432 3082-50

Cable set Jeu de câbles 3 -725/9591

1 432 3092-50 Cable set Jeu de câbles 3 725/9592-

47 1 432 3083-32 Cable set Jeu de câbles 3 -725/9591

1 432 3093-32 Cable set Jeu de câbles 3 725/9592-

48 1 432 3082-17 Cable set Jeu de câbles 3 -725/9591

1 432 3092-17 Cable set Jeu de câbles 3 725/9592-

49 1 432 3088-32 Cable set Jeu de câbles 3 -725/9591

1 432 3098-32 Cable set Jeu de câbles 3 725/9592-

50 1 432 3182-02 Cable set Jeu de câbles 3 -725/9591

1 432 3092-02 Cable set Jeu de câbles 3 725/9592-

51 1 432 3085-27 Cable set Jeu de câbles 3 -725/9591

1 432 3095-27 Cable set Jeu de câbles 3 725/9592-

52 1 432 3084-25 Cable set Jeu de câbles 3 -725/9591

1 432 3094-25 Cable set Jeu de câbles 3 725/9592-

53 1 432 3092-70 Cable set Jeu de câbles 3

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
35

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Electric components Classic OL02

Composants électriques Classic OL02

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101937/2 6 10 2009

Info

1 1 432 2168-01 Mounting plate Plaque de montage 3
2 1 438 8981-03 Timer Minuterie 1,2 230V 50Hz Complete

1 438 8981-02 Timer Minuterie 1,2 240V 60Hz Complete

1 438 8981-01 Timer Minuterie 1,2 110V 60Hz Complete

3 1 472 6082-02 Pointer Indicateur 1,2
4 1 438 0040-01 Safety glass Verre de sécurité 3
5 1 438 9644-01 Rotary switch Commutateur rotatif 1,2 OL02 Complete
6 1 438 0076-02 Knob Bouton de porte 1,2
7 1 471 9652-02 Pilot lamp Lampe témoin 1,2 230V
8 1 438 9650-01 Lens Lentille 3
9 1 438 9555-11 Control unit Organe de direction 1,2 230V

1 438 9555-12 Control unit Organe de direction 1,2 120V

10 4 471 7958-02 Support Support 3
11 1 438 8803-01 Thermostat Thermostat 1,2

* 12 1 471 8859-13 Level guard Limiteur de niveau 1,2

13 1 432 3082-58 Cable set Jeu de câbles 3 -725/9591

1 432 3092-58 Cable set Jeu de câbles 3 725/9592-

14 1 432 3083-13 Cable set Jeu de câbles 3 -725/9591

1 432 3093-13 Cable set Jeu de câbles 3 725/9592-

15 1 432 3182-94 Cable set Jeu de câbles 3 -725/9591

1 432 3092-94 Cable set Jeu de câbles 3 725/9592-

16 1 432 3087-06 Cable set Jeu de câbles 3 -725/9591

1 432 3097-06 Cable set Jeu de câbles 3 725/9592-

17 1 432 3087-07 Cable set Jeu de câbles 3 -725/9591

1 432 3097-07 Cable set Jeu de câbles 3 725/9592-

19 1 432 3087-09 Cable set Jeu de câbles 3 -725/9591

Illustration

1 432 3097-09

Cable set Jeu de câbles 3 725/9592-

20 1 432 3083-36 Cable set Jeu de câbles 3 -725/9591

1 432 3093-36 Cable set Jeu de câbles 3 725/9592-

21 1 432 3082-89 Cable set Jeu de câbles 3 -725/9591

1 432 3092-89 Cable set Jeu de câbles 3 725/9592-

22 1 432 3082-52 Cable set Jeu de câbles 3 -725/9591

1 432 3092-52 Cable set Jeu de câbles 3 725/9592-

23 1 432 3082-53 Cable set Jeu de câbles 3 -725/9591

1 432 3092-53 Cable set Jeu de câbles 3 725/9592-

24 1 432 3082-65 Cable set Jeu de câbles 3 -725/9591

1 432 3092-65 Cable set Jeu de câbles 3 725/9592-

25 1 432 3086-14 Cable set Jeu de câbles 3 -725/9591

1 432 3096-14 Cable set Jeu de câbles 3 725/9592-

26 Rq 472 9913-43 Clamp Bride de fixation 3 Kit 25 pcs
27 1 471 8861-01 Level guard Limiteur de niveau 1,2
28 1 432 3082-54 Cable set Jeu de câbles 3 -725/9591

1 432 3092-54 Cable set Jeu de câbles 3 725/9592-

29 1 432 3082-46 Cable set Jeu de câbles 3 -725/9591

1 432 3092-46 Cable set Jeu de câbles 3 725/9592-

30 1 432 3083-16 Cable set Jeu de câbles 3 -725/9591

1 432 3093-16 Cable set Jeu de câbles 3 725/9592-

31 1 432 3085-31 Cable set Jeu de câbles 3 -725/9591

1 432 3095-31 Cable set Jeu de câbles 3 725/9592-

32 1 432 3086-17 Cable set Jeu de câbles 3 -725/9591

1 432 3096-17 Cable set Jeu de câbles 3 725/9592-

33 1 432 3083-82 Cable set Jeu de câbles 3 -725/9591

1 432 3093-82 Cable set Jeu de câbles 3 725/9592-

34 1 432 3086-93 Cable set Jeu de câbles 3 -725/9591

1 432 3096-93 Cable set Jeu de câbles 3 725/9592-

35

1 471 2265-69 T-pipe Tube en T 2

36 1 471 2440-36 Hose Flexible 1 L=90
37 1 471 2464-18 Hose Flexible 1 L=280
38 1 432 2171-01 Protective cover Couvercle de protection 3

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
37

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Electric components Classic OL03

Composants électriques Classic OL03

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101938/2 7 10 2009

Info

1 1 432 2168-01 Mounting plate Plaque de montage 3
2 1 438 8981-03 Timer Minuterie 1,2 230V 50Hz Complete

1 438 8981-02 Timer Minuterie 1,2 240V 60Hz Complete

1 438 8981-01 Timer Minuterie 1,2 110V 60Hz Complete

3 1 472 6082-02 Pointer Indicateur 1,2
4 1 438 0040-01 Safety glass Verre de sécurité 3
5 1 438 9645-01 Rotary switch Commutateur rotatif 1,2 OL03 Complete -725/12139

1 438 9642-01 Rotary switch Commutateur rotatif 1,2 725/12140-
6 1 438 0076-02 Knob Bouton de porte 1,2
7 1 471 9652-02 Pilot lamp Lampe témoin 1,2 230V

1 471 9652-01 Pilot lamp Lampe témoin 1,2 110V
8 1 438 9650-01 Lens Lentille 3
9 1 438 9555-11 Control unit Organe de direction 1,2 230V

1 438 9555-12 Control unit Organe de direction 1,2 120V

10 4 471 7958-02 Support Support 3
11 1 471 8859-13 Level guard Limiteur de niveau 1,2
12 Rq 472 9913-43 Clamp Bride de fixation 3 Kit 25 pcs
13 1 432 3082-58 Cable set Jeu de câbles 3 -725/9591

1 432 3092-58 Cable set Jeu de câbles 3 725/9592-

14 1 432 3083-13 Cable set Jeu de câbles 3 -725/9591

1 432 3093-13 Cable set Jeu de câbles 3 725/9592-

15 1 432 3182-94 Cable set Jeu de câbles 3 -725/9591

1 432 3192-94 Cable set Jeu de câbles 3 725/9592-

16 1 432 3087-06 Cable set Jeu de câbles 3 -725/9591

1 432 3097-06 Cable set Jeu de câbles 3 725/9592-

17 1 432 3087-07 Cable set Jeu de câbles 3 -725/9591

1 432 3097-07 Cable set Jeu de câbles 3 725/9592-

Illustration

18

1 432 3087-08 Cable set Jeu de câbles 3 -725/9591

1 432 3097-08 Cable set Jeu de câbles 3 725/9592-

19 1 432 3087-09 Cable set Jeu de câbles 3 -725/9591

1 432 3097-09 Cable set Jeu de câbles 3 725/9592-

20 1 432 3083-36 Cable set Jeu de câbles 3 -725/9591

1 432 3093-36 Cable set Jeu de câbles 3 725/9592-

21 1 432 3082-89 Cable set Jeu de câbles 3 -725/9591

1 432 3092-89 Cable set Jeu de câbles 3 725/9592-

22 1 432 3084-29 Cable set Jeu de câbles 3 -725/9591

1 432 3094-29 Cable set Jeu de câbles 3 725/9592-12139

23 1 432 3086-13 Cable set Jeu de câbles 3 -725/9591

1 432 3096-13 Cable set Jeu de câbles 3 725/9592-12139

24 1 432 3082-65 Cable set Jeu de câbles 3 -725/9591

1 432 3092-65 Cable set Jeu de câbles 3 725/9592-

25 1 471 8861-01 Level guard Limiteur de niveau 1,2
26 1 432 3082-54 Cable set Jeu de câbles 3 -725/9591

1 432 3092-54 Cable set Jeu de câbles 3 725/7315-

27 1 432 3082-46 Cable set Jeu de câbles 3 -725/9591

1 432 3092-46 Cable set Jeu de câbles 3 725/9592-

28 1 432 3083-16 Cable set Jeu de câbles 3 -725/9591

1 432 3093-16 Cable set Jeu de câbles 3 725/9592-

29 1 432 3085-31 Cable set Jeu de câbles 3 -725/9591

1 432 3095-31 Cable set Jeu de câbles 3 725/9592-

30 1 432 3088-31 Cable set Jeu de câbles 3 -725/9591

1 432 3098-31 Cable set Jeu de câbles 3 725/9592-12139

31 1 432 3086-93 Cable set Jeu de câbles 3 -725/9591

1 432 3096-93 Cable set Jeu de câbles 3 725/9592-

32 1 471 2265-69 T-pipe Tube en T 3
33 1 471 2440-36

Hose Flexible 1 L=90

34 1 471 2464-18 Hose Flexible 1 L=280
35 1 432 2171-01 Protective cover Couvercle de protection 3
36 1 432 3093-01 Cable set Jeu de câbles 3 725/12140-

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
39

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Electric components Classic OL03

Composants électriques Classic OL03

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101938/2 7 10 2009

Info

37 Not used
38 Not used
39 1 432 3095-05 Cable set Jeu de câbles 3 725/12140-
40 1 432 3092-03 Cable set Jeu de câbles 3 725/12140-
41 1 438 8701-04 Frame Châssis 3 725/12140-
42 1 438 8701-03 Multistik Multi-grippe 1 725/12140-
43 1 438 8701-05 Multistik Multi-grippe 1 725/12140-
44 1 438 8701-06 Multistik Multi-grippe 1 725/12140-

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
41

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Electric components connection

Composants électriques raccordement électrique

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101950/2 6 2 2006

Info

1 1 432 2154-01 Mounting plate Plaque de montage 3
2 Rq 471 9635-11 Contactor Relais 1,2 50Hz

Rq 471 9635-10 Contactor Relais 1,2 60Hz

3 1 438 9678-11 Main switch Main switch 1 4-pole, 30A

1 438 9678-13 Main switch Main switch 1 4-pole, 50A
4 2 471 8767-01 Block Cale 3 SL10
5 1 471 7859-12 Clamp Attache 3 Lower part
6 1 471 7859-16 Clamp Attache 3 Upper part
7 1 438 8785-01 Printed circuit board Circuit imprimé 1,2 Exacta

1 438 8786-02 Printed circuit board Circuit imprimé 1,2 Clarus

1 438 8788-01 Printed circuit board Circuit imprimé 1,2 Classic OG01, OL02

8 2 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A
9 Rq 471 7958-02 Support Support 3

10 1 438 8787-01 Printed circuit board Circuit imprimé 1,2 Clarus
11 1 438 8789-01 Printed circuit board Circuit imprimé 1,2 Classic OL03
12 1 471 8759-01 Block Cale 3
13 1 471 8759-51 Cover Couvercle 3
14 1 432 2156-11 Cover Couvercle 3 With hole

1 432 2156-12 Cover Couvercle 3 Without hole

15 1 471 9678-94 Knob Bouton de porte 1
16 3 432 2954-11 Cable set Jeu de câbles 3 400V

3 432 2954-13 Cable set Jeu de câbles 3

17 1 762 1215-10 Grommet Oeillet 3 Ø48/35mm
18 1 762 1215-10 Grommet Oeillet 3 Ø48/35mm
19 1 762 1182-10 Grommet Oeillet 3 Ø22,2MM
20 1 432 3082-86 Cable set Jeu de câbles 3 -725/9591

1 432 3092-86 Cable set Jeu de câbles 3 725/9592-

21 1 432 3182-52 Cable set Jeu de câbles 3 -725/9591

1 432 3192-52 Cable set Jeu de câbles 3 725/9592-

22 3 432 2954-01 Cable set Jeu de câbles 3 400V

3 432 2954-03 Cable set Jeu de câbles 3

23 1 432 2986-01 Cable set Jeu de câbles 3 -725/9591

1 432 3106-01 Cable set Jeu de câbles 3 725/9592-

24 2 432 2984-01 Cable set Jeu de câbles 3
25 1 438 8797-01 Printed circuit board Circuit imprimé 1,2
26 2 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A
27 1 438 7950-02 Cover washer Rondelle protection 3 14-pole
28 1 438 7950-01 Cover washer Rondelle protection 3 4-pole
29 1 432 2945-01 Cable set Jeu de câbles 3 -725/9591

1 432 3045-01 Cable set Jeu de câbles 3 725/9592-

30 1 432 3082-25 Cable set Jeu de câbles 3 -725/9591

1 432 3092-25 Cable set Jeu de câbles 3 725/9592-

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
43

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Electric components 1AC

Composants électriques 1AC

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101941/3 5 12 2004

Info

1 1 432 2169-01 Component plate Plaque composants 3
2 1 432 2196-01 Mounting plate Plaque d'assemblage 3
3 1 471 7182-26 Rail Support 3
4 1 438 9636-03 Contactor Relais 1,2 60Hz
5 1 438 9636-03 Contactor Relais 1,2 60Hz
6 - Not used
7 1 471 9604-05 Mains current breaker Disjoncteur 1
8 1 767 5102-92 Auxiliary contact Contact de secours 1 HN01 Red
9 - Not used

10 1 471 8992-13 Printed circuit board Circuit imprimé 1,2 RDC
11 4 471 7958-02 Support Support 3
12 - Capacitor Condensateur See illustr. 101943
13 1 471 9501-02 LC-filter Filtre LC 1
14 1 471 9566-05 Sinpac Sinpac 1,2 208-240V SINPAC
15 1 432 2172-01 Cover Couvercle 3
16 1 432 2971-03 Cable set Jeu de câbles 3 -725/9591

1 432 3071-03 Cable set Jeu de câbles 3 725/9592-10673

1 432 3071-04 Cable set Jeu de câbles 3 725/10674-

17 1 432 2962-02 Cable set Jeu de câbles 3 With filter Without Sinpac

1 432 2962-03 Cable set Jeu de câbles 3 Without filter Without Sinpac

1 432 2964-02 Cable set Jeu de câbles 3 With filter -725/10673

1 432 2964-06 Cable set Jeu de câbles 3 With filter With filter 725/10674-

1 432 2964-03 Cable set Jeu de câbles 3 Without filter -725/10673

1 432 2964-05 Cable set Jeu de câbles 3 Without filter Without filter

18 1 432 3182-30 Cable set Jeu de câbles 3

Illustration

19 1 432 3082-37

Cable set Jeu de câbles 3 -725/9591

1 432 3092-37 Cable set Jeu de câbles 3 725/9592-

20 1 432 2966-01 Cable set Jeu de câbles 3
21 1 432 2960-04 Cable set Jeu de câbles 3 1AC X1-X311 -725/10673

1 432 2960-10 Cable set Jeu de câbles 3 1AC X1-X311 725/10674-

1 432 2960-01 Cable set Jeu de câbles 3 -725/10673

1 432 2960-09 Cable set Jeu de câbles 3 725/10674-

22 1 471 9672-01 Auxiliary contact Contact de secours 1 725/10674-

Issue
Issue

Notes
Remarques

725/10674-

Month
Month

Page
Page
45

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Electric components Classic 1AC

Composants électriques Classic 1AC

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101940/3 5 3 2005

Info

1 1 432 2169-01 Component plate Plaque composants 3
2 1 432 2196-01 Mounting plate Plaque d'assemblage 3
3 1 471 7182-26 Rail Support 3
4 1 438 9636-03 Contactor Relais 1,2 60Hz
5 1 438 9636-03 Contactor Relais 1,2 60Hz
6 1 438 9636-03 Contactor Relais 1,2 60Hz
7 1 471 9604-06 Mains current breaker Disjoncteur 1
8 2 767 5102-92 Auxiliary contact Contact de secours 1 HN01 Red
9 4 767 5101-92 Auxiliary contact Contact de secours 1 HN10 Green

10 - Capacitor Condensateur 1 See illustr. 101943
11 1 471 9501-02 LC-filter Filtre LC 1
12 1 471 9566-05 Sinpac Sinpac 1,2 208-240V SINPAC
13 1 432 2172-01 Cover Couvercle 3
14 1 432 2972-03 Cable set Jeu de câbles 3 -725/9591

1 432 3072-03 Cable set Jeu de câbles 3 725/9592-10673

1 432 3072-04 Cable set Jeu de câbles 3 725/10674-

15 1 432 2962-02 Cable set Jeu de câbles 3 With filter Without Sinpac

1 432 2962-02 Cable set Jeu de câbles 3 With filter
1 432 2962-03 Cable set Jeu de câbles 3 Without filter Without Sinpac
1 432 2964-02 Cable set Jeu de câbles 3 With filter With Sinpac

1 432 2964-06 Cable set Jeu de câbles 3 With filter With Sinpac

1 432 2964-03 Cable set Jeu de câbles 3 Without filter With Sinpac

1 432 2964-05 Cable set Jeu de câbles 3 Without filter With Sinpac

16 Rq 432 2966-01 Cable set Jeu de câbles 3
17 1 432 2960-04 Cable set Jeu de câbles 3 1AC X1-X311 -725/10673

1 432 2960-10 Cable set Jeu de câbles 3 1AC X1-X311 725/10674­ 1 432 2960-01 Cable set Jeu de câbles 3 -725/10673
1 432 2960-09 Cable set Jeu de câbles 3 725/10674-

18 1 471 9672-01 Auxiliary contact Contact de secours 1 725/10674-

Illustration

Issue
Issue

Notes
Remarques

-725/10673

725/10674-

-725/10673

725/10674-

Month
Month

Page
Page
47

Year
Year

Group
Groupe

Page
Page
49

E655,W655,W655c,W655s
Electric components 3AC

Composants électriques 3AC

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101939/3 6 8 2006

Info

1 1 432 2169-01 Component plate Plaque composants 3
2 1 432 2196-01 Mounting plate Plaque d'assemblage 3
3 1 471 7182-26 Rail Support 3
4 1 438 9636-02 Contactor Relais 1,2 50Hz

1 438 9636-03 Contactor Relais 1,2 60Hz

5 1 438 9636-02 Contactor Relais 1,2 50Hz

1 438 9636-03 Contactor Relais 1,2 60Hz

6 1 438 9636-02 Contactor Relais 1,2 50Hz

1 438 9636-03 Contactor Relais 1,2 60Hz

7 Not used
8 1 471 8992-13 Printed circuit board Circuit imprimé 1,2 RDC

9 4 471 7958-02 Support Support 3
10 1 471 9529-05 LC-filter Filtre LC 1
11 1 432 2172-01 Cover Couvercle 3
12 1 432 2971-01 Cable set Jeu de câbles 3 RDC -725/9591

1 432 3071-01 Cable set Jeu de câbles 3 725/9592-

13 1 432 2963-02 Cable set Jeu de câbles 3 With filter

1 432 2963-03 Cable set Jeu de câbles 3 Without filter

14 1 432 3182-30 Cable set Jeu de câbles 3 -725/9591

1 432 3192-30 Cable set Jeu de câbles 3 725/9592-

15 1 432 3082-37 Cable set Jeu de câbles 3 -725/9591

1 432 3092-37 Cable set Jeu de câbles 3 725/9592-

16 1 432 2961-02 Cable set Jeu de câbles 3 3AC X1-X311, Terminal block

1 432 2961-01 Cable set Jeu de câbles 3 3AC X1-X311, Main switch

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Electric components Classic 3AC

Composants électriques Classic 3AC

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101942/2 5 9 2005

Info

1 1 432 2169-01 Component plate Plaque composants 3

2 1 432 2196-01 Mounting plate Plaque d'assemblage 3

3 1 471 7182-26 Rail Support 3

4 1 438 9636-02 Contactor Relais 1,2 50Hz

1 438 9636-03 Contactor Relais 1,2 60Hz

5 1 438 9636-02 Contactor Relais 1,2 50Hz

1 438 9636-03 Contactor Relais 1,2 60Hz

6 1 438 9636-02 Contactor Relais 1,2 50Hz

1 438 9636-03 Contactor Relais 1,2 60Hz
7 Not used
8 1 767 5102-92 Auxiliary contact Contact de secours 1 HN01 Red
9 4 767 5101-92 Auxiliary contact Contact de secours 1 HN10 Green

10 1 471 9529-05 LC-filter Filtre LC 1
11 1 432 2172-01 Cover Couvercle 3
12 1 432 2972-01 Cable set Jeu de câbles 3 -725/9591

1 432 3072-01 Cable set Jeu de câbles 3 725/9592-

13 1 432 2963-02 Cable set Jeu de câbles 3 With filter

1 432 2963-03 Cable set Jeu de câbles 3 Without filter

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
51

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Capacitor

Condensateur

Item

Qua.

Article

Qua.

1 1 471 9525-24 Capacitor Condensateur 1 40MF
2 1 471 9525-27 Capacitor Condensateur 1 30MF
3 1 471 9525-23 Capacitor Condensateur 1 200MF
4 1 471 9525-23 Capacitor Condensateur 1 200MF
5 1 471 9525-24 Capacitor Condensateur 1 40MF
6 1 471 9525-27 Capacitor Condensateur 1 30MF
7 1 471 9566-05 Sinpac Sinpac 1 208-240V

Art.No
Réf. article

Description Description Info

Illustration
Schéma

101943/1 4 9 2005

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
53

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Water connections

Raccords d'eau

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101790/3 6 2 2008

Info

1 1 438 0056-03 Nipple Raccord 3 Black, 3/4"

1 438 0056-04 Nipple Raccord 3 White, 3/4", USA

2 Rq 471 8693-21 Filter Filtre 3
3 1 471 8199-01 Gasket Joint 3
4 1 471 8688-13 Nipple Raccord 3 1/8''
5 1 741 5109-25 Plug Fiche 3 El-drain
6 1 740 4206-00 O-ring Joint torique 3 El-drain
7 Rq 472 6761-01 Cover washer Rondelle protection 3
8 1 432 2301-01 Siphon breaker Rupteur de siphon 3
9 Rq 471 8175-01 Plug Fiche 3

10 1 471 8644-02 Plug Fiche 3 El-drain
11 1 432 2306-01 Hose Flexible 1
12 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
13 1 471 7871-07 Hose clamp Attache flexible 3
14 Rq 877 5211-08 Hose Flexible 1 Per 1 m
15 Rq 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
16 Rq 432 2308-01 Hose Flexible 1
17 Rq 736 2825-51 Hose clamp Attache flexible 3 Ø32
18 1 471 4792-01 Tool Outil 3
19 1 762 9102-05 Cable tie Collier de serrage 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
55

Year
Year

Group
Groupe

Page
Page
57

E655,W655,W655c,W655s
Inlet valves and cable set

Inlet valves and cable set

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101792/1 8 11 2005

Info

1 1 471 8240-63 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, BSP

1 471 8240-69 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, NH

1 471 6860-15 •Coil •Bobine 1,2 120V Green

1 471 6860-16 •Coil •Bobine 1,2 120V Orange

1 471 6860-17 •Coil •Bobine 1,2 120V White

1 471 8240-90 •Coil •Bobine 1,2 120V Grey

1 471 6860-18 •Coil •Bobine 1,2 208-240V Green

1 471 6860-19 •Coil •Bobine 1,2 208-240V Orange

1 471 6860-20 •Coil •Bobine 1,2 208-240V White

1 471 8240-91 •Coil •Bobine 1,2 208-240V Grey
2 1 471 8210-70 Valve Electrovanne 1,2 208-240V 50/60Hz, BSP

1 471 8210-79 •Coil •Bobine 1,2 50/60 Hz

1 471 8210-71 Valve Electrovanne 1,2 208-240V 60Hz, NH USA USA

1 471 8210-78 •Coil •Bobine 1,2 60Hz
3 1 432 3088-51 Cable set Jeu de câbles 3 -725/9591

1 432 3098-51 Cable set Jeu de câbles 3 725/9592­ 4 1 432 3182-46 Cable set Jeu de câbles 3 -725/9591

1 432 3192-46 Cable set Jeu de câbles 3 725/9592­ 5 1 432 3182-45 Cable set Jeu de câbles 3 -725/9591

1 432 3192-45 Cable set Jeu de câbles 3 725/9592-

Illustration

Issue
Issue

Notes
Remarques

USA USA

Month
Month

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Drain valve

Vanne de vidange

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101772/4 4 11 2008

Info

1 1 432 2502-01 Drain valve Vanne de vidange 1,2
2 1 438 0051-01 •Lower frame •Châssis inférieur 3
3 1 471 8195-01 •Diaphragm •Diaphragme 1,2
4 1 438 0054-01 •Piston •Piston 3
5 1 438 0053-01 •Housing •Logement 3
6 1 438 0055-01 •Gland •Presse-étoupe 3
7 1 438 0052-01 •Cover •Couvercle 3
8 2 471 7818-01 •Spring •Ressort 1
9 1 432 2505-01 •Hose housing •Membrane de vidange 1,2

10 1 432 2501-01 •Upper frame •Partie supérieure 3
11 2 471 7871-04 •Hose clamp •Attache flexible 3
12 1 471 8688-13 •Nipple •Raccord 1 1/8''
13 4 734 1153-09 Washer Rondelle 3 BRB 6,4X12
14 4 732 2116-42 Locking nut Contre-écrou 3 M6

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
59

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Drain valve and hoses

Purgeur et flexible

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101946/3 7 2 2006

Info

1 1 Drain valve Vanne de vidange See illustr. 101772, 101924
2 1 471 8139-16 Hose Flexible 1 L=2250
3 1 471 8243-04 Solenoid valve Electrovanne 1,2 230V 50Hz -725/5190

1 471 8243-05 Solenoid valve Electrovanne 1,2 208-240V 60Hz -725/5190

1 471 8243-07 Solenoid valve Electrovanne 1,2 230V 50Hz 725/5191-

1 471 8243-08 Solenoid valve Electrovanne 1,2 208-240V 60Hz 725/5191-

1 471 8243-10 Solenoid valve Electrovanne 1,2 230V 50/60Hz Japan 725/5191­ 4 1 471 8139-01 Hose Flexible 1,2 L=330 -725/5190

1 438 8102-06 Hose Flexible 1,2 L=330 725/5191-

5 1 471 8139-01 Hose Flexible 1 L=330
6 1 432 2519-02 Hose Flexible 1
7 1 432 2511-01 Drain pipe connection Raccord de vidange 3
8 1 471 7871-07 Hose clamp Attache flexible 3
9 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83

10 1 432 2521-03 Hose Flexible 1
11 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
12 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
13 1 432 2508-02 Hose Flexible 1
14 1 432 2507-01 Air tube Chambre de compression 1
15 1 432 2506-01 Connection Connexion 3
16 1 471 8118-07 Hose Flexible 1 L=1325
17 1 471 2265-69 T-pipe Tube en T 3
18 1 471 2442-42 Hose Flexible 1,2 L=120 Clarus
19 1 471 2464-18 Hose Flexible 1 L=280 Clarus
20 1 471 7873-02 Cable tie Collier de serrage 3
21 1 432 3182-43 Cable set Jeu de câbles 3 X50

Illustration

22 1 471 8128-67

Hose Flexible 1

23 2 736 2840-51 Hose clamp Attache flexible 3 Ø50-63
24 1 471 8124-08 Hose Flexible 1
25 2 736 2831-51 Hose clamp Attache flexible 3 Ø36-42
26 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
27 1 471 4835-01 Drain hose Flexible de vidange Ø75

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
61

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Drain valve, electrical

Drain valve, electrical

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101924/2 7 8 2006

Info

1 1 471 8215-01 Drain valve Vanne de vidange 1,2 50/60Hz

1 471 8215-03 Drain valve Vanne de vidange 1,2 50/60Hz Normally closed

2 1 432 2548-01 Cover Couvercle 1
3 1 432 2531-01 Mounting plate Plaque de montage 3
4 1 432 2537-01 Support Support 3
5 1 432 2516-05 Hose Flexible 1
6 1 471 7871-07 Hose clamp Attache flexible 3
7 3 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
8 1 432 2534-01 Mounting plate Plaque de montage 3
9 1 432 2518-04 Hose Flexible 1

10 1 432 2903-02 Cable set Jeu de câbles 3 -725/9591

1 432 3003-02 Cable set Jeu de câbles 3 725/9592-

11 1 432 2982-10 Ground cable Câble mise terre 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
63

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Steam components

Composants

Item

Qua.

Article

Qua.

1 1 432 1631-01 Steam injector Injecteur de vapeur 3
2 1 471 8126-28 Steam hose Tuyau flexible de vapeur 1
3 1 432 1673-01 Bracket Pupitre 3
4 1 471 8695-01 Nipple Raccord 3
5 1 471 2937-01 Bracket Support 3
6 1 471 8697-01 Adapter Adaptateur 3
7 1 471 8279-03 Valve Electrovanne 1,2 50/60 Hz

8 1 432 2958-01 Cable set Jeu de câbles 3
9 1 471 8624-01 Nipple Raccord 3

10 1 744 3113-06 Filter Filtre 3 1/2''

Art.No
Réf. article

Description Description Info

1 471 8279-08 •Repair kit •Kit de réparation 1,2

Illustration
Schéma

101918/1 3 7 2003

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
65

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Manual starter unit, Classic

Sans monnayeur unité de démarrage, Classic

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101991/1 2 9 2004

Info

1 1 432 2150-06 Cover plate Couvercle 3 2-button

1 432 2150-07 Cover plate Couvercle 3 1-button

2 2 432 2181-01 Bracket Support de montage 3
3 8 732 2112-01 Locking nut Contre-écrou 3 M4
4 1 471 4904-02 Bracket Pupitre 3
5 8 735 2136-01 Lock washer Rondelle d'arrêt 3 AZ 4,3
6 2 725 2289-61 Screw Vis 3 M4X10
7 1 438 9648-01 Pushbutton pad Rang bouton-poussoir 1,2 2-button

1 438 9648-02 Pushbutton pad Rang bouton-poussoir 1,2 1-button
8 1 432 3082-40 Cable set Jeu de câbles 3 -725/9591

1 432 3092-40 Cable set Jeu de câbles 3 725/9592-
9 1 432 3082-44 Cable set Jeu de câbles 3 -725/9591

1 432 3092-44 Cable set Jeu de câbles 3 725/9592-

10 1 432 3084-06 Cable set Jeu de câbles 3 -725/9591

1 432 3094-06 Cable set Jeu de câbles 3 725/9592-

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
67

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Detergent container

Compartiment à savon

Item

Qua.

Article

Qua.

1 1 432 2401-01 Detergent container Compartiment à savon 1,2
2 2 432 2404-01 •Siphon •Siphon 1,2
3 1 432 2405-01 •Cover •Couvercle 1,2
4 1 432 2406-01 •Cover •Couvercle 1,2
5 2 432 2407-01 •Shaft •Arbre 3
6 1 438 8103-01 •Seal •Joint 1,2
7 1 432 2409-01 Cover Couvercle 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

101771/2 5 4 2003

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
69

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Coin meter USA

Monnayeur USA

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101979/2 2 1 2006

Info

1 1 432 2208-01 Cassette Cassette 3
2 1 432 2173-01 Frame Châssis 3
3 1 438 4086-01 Cover plate Couvercle 3
4 1 472 8604-01 Guide plate Tôle de guidage 3
5 1 438 8790-01 Printed circuit board Circuit imprimé 1,2
6 4 471 7960-02 Support Support 3
7 2 438 8701-02 Multistik Multi-grippe 3
8 1 438 8701-04 Frame Châssis 3
9 2 438 8701-01 Multistik Multi-grippe 3

10 1 438 8701-03 Multistik Multi-grippe 3
11 1 432 3086-15 Cable set Jeu de câbles 3
12 1 432 3082-55 Cable set Jeu de câbles 3
13 1 432 3082-23 Cable set Jeu de câbles 3
14 1 432 3084-01 Cable set Jeu de câbles 3 X32-X132
15 3 732 2114-01 Locking nut Contre-écrou 3 M5
16 3 725 2325-51 Screw Vis 3 M5X10
17 2 734 1146-01 Washer Rondelle 3 BRB 5,3X10

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
71

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Coin meter USA Classic

Monnayeur USA Classic

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102128/2 2 1 2006

Info

1 1 432 2208-01 Cassette Cassette 3
2 1 432 2173-01 Frame Châssis 3
3 1 438 4086-01 Cover plate Couvercle 3
4 1 472 8604-01 Guide plate Tôle de guidage 3
5 3 732 2114-01 Locking nut Contre-écrou 3 M5
6 3 725 2325-51 Screw Vis 3 M5X10
7 2 734 1146-01 Washer Rondelle 3 BRB 5,3X10

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
73

Year
Year

Group
Groupe

E655,W655,W655c,W655s
CMIS

CMIS

Item

Qua.

Article

Qua.

1 1 438 8796-01 Interface PC Interface PC 1 Complete
2 1 438 8793-01 Cable Câble 3 Complete
3 1 471 9680-01 Battery eliminator Battery eliminator 3 24V
4 1 438 8791-01 CMIS Interface CMIS Interface 1
5 1 432 2933-03 Cable set Jeu de câbles 3
6 1 471 4601-01 Bracket Pupitre 3
7 4 471 7958-02 Support Support 3
8 1 471 8780-01 Screw fitting Vis de raccord 3 15,2
9 1 471 8780-31 Nut Écrou 3 15

10 1 471 8780-02 Screw fitting Vis de raccord 3 18,2
11 1 471 8780-32 Nut Écrou 3 18
12 1 432 2933-02 Cable set Jeu de câbles 3
13 1 438 7300-87 Cable set Jeu de câbles 3
14 1 438 7300-88 Cable set Jeu de câbles 3
15 4 438 8762-01 Block Cale 3
16 1 438 8762-11 Block Cale 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

102107/1 2 3 2008

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
75

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Technical documentation

Documentation technique

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101969/1 1 5 1

Info

1 1 438 9200-20 Installation instructions Instructions installation 1 Exacta/Clarus Swedish

1 438 9200-21 Installation instructions Instructions installation 1 Exacta/Clarus English

1 438 9200-22 Installation instructions Instructions installation 1 Exacta/Clarus German

1 438 9200-23 Installation instructions Instructions installation 1 Exacta/Clarus French

1 438 9200-24 Installation instructions Instructions installation 1 Exacta/Clarus Spanish

1 438 9200-25 Installation instructions Instructions installation 1 Exacta/Clarus Danish

1 438 9200-26 Installation instructions Instructions installation 1 Exacta/Clarus Finnish

1 438 9200-27 Installation instructions Instructions installation 1 Exacta/Clarus Norwegian

1 438 9200-28 Installation instructions Instructions installation 1 Exacta/Clarus Dutch

1 438 9200-29 Installation instructions Instructions installation 1 Exacta/Clarus Italian

1 438 9200-30 Installation instructions Instructions installation 1 Exacta/Clarus Portuguese

1 438 9200-31 Installation instructions Instructions installation 1 Exacta/Clarus Japanese
2 1 438 9200-50 User instructions Instruction de 1 Exacta Swedish

fonctionnement

1 438 9200-51 User instructions Instruction de 1 Exacta English

fonctionnement

1 438 9200-52 User instructions Instruction de 1 Exacta German

fonctionnement

1 438 9200-53 User instructions Instruction de 1 Exacta French

fonctionnement

1 438 9200-54 User instructions Instruction de 1 Exacta Spanish

fonctionnement

1 438 9200-55 User instructions Instruction de 1 Exacta Danish

fonctionnement

1 438 9200-56 User instructions Instruction de 1 Exacta Finnish

fonctionnement

1 438 9200-57 User instructions Instruction de 1 Exacta Norwegian

fonctionnement

1 438 9200-58 User instructions Instruction de 1 Exacta Dutch

fonctionnement

1 438 9200-59 User instructions Instruction de 1 Exacta Italian

fonctionnement

1 438 9200-60 User instructions Instruction de 1 Exacta Portuguese

fonctionnement

1 438 9200-61 User instructions Instruction de 1 Exacta Japanese

fonctionnement

1 438 9201-00 User instructions Instruction de 1 Clarus Swedish

fonctionnement

1 438 9201-01 User instructions Instruction de 1 Clarus English

fonctionnement

1 438 9201-02 User instructions Instruction de 1 Clarus German

fonctionnement

1 438 9201-03 User instructions Instruction de 1 Clarus French

fonctionnement

1 438 9201-04 User instructions Instruction de 1 Clarus Spanish

fonctionnement

1 438 9201-05 User instructions Instruction de 1 Clarus Danish

fonctionnement

1 438 9201-06 User instructions Instruction de 1 Clarus Finnish

fonctionnement

1 438 9201-07 User instructions Instruction de 1 Clarus Norwegian

fonctionnement

1 438 9201-08 User instructions Instruction de 1 Clarus Dutch

fonctionnement

1 438 9201-09 User instructions Instruction de 1 Clarus Italian

fonctionnement

1 438 9201-11 User instructions Instruction de 1 Clarus Japanese

fonctionnement

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
77

Year
Year

Group
Groupe

E655,W655,W655c,W655s
Technical documentation

Documentation technique

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101969/1 1 5 1

Info

1 438 9200-70 User instructions Instruction de 1 Classic Swedish

fonctionnement

1 438 9200-71 User instructions Instruction de 1 Classic English

fonctionnement

1 438 9200-72 User instructions Instruction de 1 Classic German

fonctionnement

1 438 9200-73 User instructions Instruction de 1 Classic French

fonctionnement

1 438 9200-74 User instructions Instruction de 1 Classic Spanish

fonctionnement

1 438 9200-75 User instructions Instruction de 1 Classic Danish

fonctionnement

1 438 9200-76 User instructions Instruction de 1 Classic Finnish

fonctionnement

1 438 9200-77 User instructions Instruction de 1 Classic Norwegian

fonctionnement

1 438 9200-78 User instructions Instruction de 1 Classic Dutch

fonctionnement

1 438 9200-79 User instructions Instruction de 1 Classic Italian

fonctionnement

1 438 9200-80 User instructions Instruction de 1 Classic Portuguese

fonctionnement

1 438 9200-81 User instructions Instruction de 1 Classic Japanese

fonctionnement

3 1 438 9201-50 Service manual Manuel d'entretien 1 Clarus Swedish

1 438 9201-51 Service manual Manuel d'entretien 1 Clarus English

1 438 9201-52 Service manual Manuel d'entretien 1 Clarus German

1 438 9201-53 Service manual Manuel d'entretien 1 Clarus French

1 438 9201-54 Service manual Manuel d'entretien 1 Clarus Spanish

1 438 9201-59 Service manual Manuel d'entretien 1 Clarus Italian

1 438 9201-61 Service manual Manuel d'entretien 1 Clarus Japanese

1 438 9201-80 Service manual Manuel d'entretien 1 Exacta Swedish

1 438 9201-81 Service manual Manuel d'entretien 1 Exacta English

1 438 9201-82 Service manual Manuel d'entretien 1 Exacta German

1 438 9201-83 Service manual Manuel d'entretien 1 Exacta French

1 438 9201-84 Service manual Manuel d'entretien 1 Exacta Spanish

1 438 9201-89 Service manual Manuel d'entretien 1 Exacta Italian

1 438 9201-91 Service manual Manuel d'entretien 1 Exacta Japanese
4 1 438 9050-50 Programming Programmation 1 Clarus Swedish

1 438 9050-51 Programming Programmation 1 Clarus English

1 438 9050-52 Programming Programmation 1 Clarus German

1 438 9050-53 Programming Programmation 1 Clarus French

1 438 9050-54 Programming Programmation 1 Clarus Spanish

1 438 9050-55 Programming Programmation 1 Clarus Danish

1 438 9050-56 Programming Programmation 1 Clarus Finnish

1 438 9050-57 Programming Programmation 1 Clarus Norwegian

1 438 9050-58 Programming Programmation 1 Clarus Dutch

1 438 9050-59 Programming Programmation 1 Clarus Italian

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
79

Year
Year

Page
Page

1

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
413 2965-01 7

413 2965-22 7
413 2965-23 7
432 0149-01 33
432 0150-01 33
432 1210-56 17
432 1210-57 17
432 1451-01 7
432 1453-01 7
432 1455-01 17
432 1463-01 17
432 1465-01 17
432 1472-01 17
432 1477-01 7
432 1503-11 11
432 1503-12 11
432 1543-01 11
432 1548-01 11
432 1553-01 11
432 1563-01 11
432 1568-01 11
432 1573-11 11
432 1573-12 11
432 1573-13 11
432 1608-21 11
432 1608-22 11
432 1631-01 65
432 1653-01 7
432 1654-01 7
432 1673-01 65
432 1828-01 13
432 1843-02 13
432 1858-01 13
432 1858-02 13
432 1873-01 13
432 1888-11* 13
432 1890-01 13
432 1950-02 13
432 1951-01 13
432 1955-01 13
432 1956-01 13
432 1960-01 15
432 1962-01 13
432 2013-04 19
432 2014-04 29
432 2022-02 27
432 2043-01 9
432 2043-02 9
432 2043-10 9
432 2066-01 9
432 2067-01 9
432 2106-01 9
432 2121-06 9
432 2131-06 9
432 2150-01 25
432 2150-06 67
432 2150-07 67
432 2154-01 43
432 2156-11 43
432 2156-12 43
432 2159-01 33
432 2160-01 33
432 2161-01 33
432 2162-02 33
432 2167-01 31
432 2168-01 37

432 2168-01 39
432 2169-01 45
432 2169-01 47
432 2169-01 49
432 2169-01 51
432 2170-01 9
432 2171-01 37
432 2171-01 39
432 2172-01 45
432 2172-01 47
432 2172-01 49
432 2172-01 51
432 2173-01 71
432 2173-01 73
432 2180-01 9
432 2181-01 25
432 2181-01 67
432 2182-04 9
432 2196-01 45
432 2196-01 47
432 2196-01 49
432 2196-01 51
432 2198-02 7
432 2198-02 13
432 2200-51 9
432 2200-52 9
432 2200-53 9
432 2200-54 9
432 2200-55 9
432 2200-56 9
432 2200-57 9
432 2200-60 9
432 2208-01 71
432 2208-01 73
432 2301-01 55
432 2306-01 55
432 2308-01 55
432 2401-01 69
432 2404-01 69
432 2405-01 69
432 2406-01 69
432 2407-01 69
432 2409-01 69
432 2501-01 59
432 2502-01 59
432 2505-01 59
432 2506-01 61
432 2507-01 61
432 2508-02 61
432 2511-01 61
432 2516-05 63
432 2518-04 63
432 2519-02 61
432 2521-03 61
432 2531-01 63
432 2534-01 63
432 2537-01 63
432 2548-01 63
432 2608-01 25
432 2608-01 27
432 2608-01 29
432 2608-14 27
432 2608-15 29
432 2608-16 25
432 2608-17 25
432 2620-01 13

432 2620-02 13
432 2620-04 13
432 2620-07 13
432 2620-08 13
432 2630-01 27
432 2630-02 27
432 2630-03 27
432 2630-04 27
432 2630-06 27
432 2630-09 27
432 2630-10 27
432 2649-03 19
432 2649-04 19
432 2649-05 19
432 2649-06 19
432 2649-07 19
432 2649-20 19
432 2649-21 19
432 2649-22 19
432 2649-23 19
432 2649-24 19
432 2649-25 19
432 2649-26 19
432 2649-27 19
432 2649-28 19
432 2650-02 19
432 2650-03 19
432 2650-04 19
432 2650-05 19
432 2650-06 19
432 2650-07 19
432 2650-08 19
432 2650-09 19
432 2650-10 19
432 2650-11 19
432 2650-12 19
432 2650-13 19
432 2650-14 19
432 2650-16 19
432 2650-17 19
432 2650-18 19
432 2650-19 19
432 2650-20 19
432 2650-25 19
432 2650-26 19
432 2650-27 19
432 2650-28 19
432 2650-29 21
432 2650-30 21
432 2650-31 21
432 2650-32 21
432 2650-33 21
432 2650-34 21
432 2650-35 21
432 2650-36 21
432 2650-37 21
432 2650-38 21
432 2650-39 21
432 2650-40 21
432 2650-41 21
432 2650-42 21
432 2650-43 21
432 2650-44 21
432 2650-45 21
432 2650-46 21
432 2650-47 21

432 2650-48 21
432 2650-49 21
432 2650-50 21
432 2650-51 21
432 2650-52 21
432 2650-53 21
432 2650-54 21
432 2650-55 21
432 2650-56 21
432 2650-57 21
432 2650-58 21
432 2650-59 21
432 2650-60 21
432 2650-61 21
432 2650-62 21
432 2650-63 21
432 2650-64 21
432 2650-65 21
432 2650-66 21
432 2650-67 21
432 2650-68 21
432 2650-69 21
432 2650-70 21
432 2650-71 21
432 2650-72 21
432 2650-73 21
432 2650-74 21
432 2650-75 21
432 2650-76 21
432 2650-77 23
432 2650-78 23
432 2650-79 23
432 2650-80 23
432 2650-81 23
432 2650-82 23
432 2650-83 23
432 2650-84 23
432 2650-85 23
432 2650-86 23
432 2650-87 23
432 2650-88 23
432 2650-89 23
432 2650-90 23
432 2650-91 23
432 2650-92 23
432 2650-93 23
432 2650-94 23
432 2650-95 23
432 2650-96 23
432 2650-97 23
432 2650-98 23
432 2651-51 21
432 2652-06 23
432 2652-07 23
432 2652-08 23
432 2652-09 23
432 2652-10 23
432 2652-11 23
432 2652-12 23
432 2652-13 23
432 2652-14 23
432 2652-15 23
432 2652-16 23
432 2652-17 23
432 2652-18 23
432 2652-19 23

Page
Page

2

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
432 2652-20 23

432 2652-21 23
432 2652-22 23
432 2652-23 23
432 2652-24 23
432 2652-25 23
432 2652-26 23
432 2652-27 23
432 2652-28 23
432 2652-29 25
432 2652-30 25
432 2652-31 25
432 2652-32 25
432 2652-33 25
432 2652-34 25
432 2652-35 25
432 2652-36 25
432 2652-37 25
432 2652-38 25
432 2652-39 25
432 2652-40 25
432 2652-41 25
432 2720-01 19
432 2720-02 19
432 2720-03 19
432 2720-04 19
432 2720-05 19
432 2720-06 19
432 2720-08 19
432 2720-09 19
432 2720-10 19
432 2720-11 19
432 2720-12 19
432 2720-13 19
432 2720-14 19
432 2720-15 19
432 2720-17 19
432 2750-01 27
432 2802-01 29
432 2802-40 29
432 2802-80 29
432 2844-01 9
432 2851-01 29
432 2851-02 29
432 2851-04 29
432 2851-05 29
432 2851-07 29
432 2851-08 29
432 2851-10 29
432 2851-11 29
432 2851-13 29
432 2851-14 29
432 2851-16 29
432 2851-17 29
432 2851-19 29
432 2851-25 29
432 2851-40 29
432 2851-41 29
432 2851-43 29
432 2851-44 29
432 2851-46 29
432 2851-47 29
432 2851-49 29
432 2851-50 29
432 2851-52 29
432 2851-53 29

432 2851-54 29
432 2851-55 29
432 2851-80 29
432 2851-81 29
432 2851-85 29
432 2851-86 29
432 2903-02 63
432 2905-01 15
432 2933-02 75
432 2933-03 75
432 2945-01 43
432 2951-03 7
432 2952-02 7
432 2953-02 7
432 2954-01 43
432 2954-03 43
432 2954-11 43
432 2954-13 43
432 2958-01 65
432 2960-01 45
432 2960-01 47
432 2960-04 45
432 2960-04 47
432 2960-09 45
432 2960-09 47
432 2960-10 45
432 2960-10 47
432 2961-01 49
432 2961-02 49
432 2962-02 45
432 2962-02 47
432 2962-03 45
432 2962-03 47
432 2963-02 49
432 2963-02 51
432 2963-03 49
432 2963-03 51
432 2964-02 45
432 2964-02 47
432 2964-03 45
432 2964-03 47
432 2964-05 45
432 2964-05 47
432 2964-06 45
432 2964-06 47
432 2966-01 45
432 2966-01 47
432 2971-01 49
432 2971-03 45
432 2972-01 51
432 2972-03 47
432 2981-01 33
432 2982-10 63
432 2984-01 43
432 2985-01 7
432 2986-01 43
432 2992-02 17
432 2992-03 17
432 3003-02 63
432 3045-01 43
432 3071-01 49
432 3071-03 45
432 3071-04 45
432 3072-01 51
432 3072-03 47
432 3072-04 47

432 3082-04 31
432 3082-15 35
432 3082-16 35
432 3082-17 35
432 3082-18 35
432 3082-21 35
432 3082-23 71
432 3082-25 43
432 3082-26 31
432 3082-37 45
432 3082-37 49
432 3082-40 67
432 3082-41 33
432 3082-42 31
432 3082-43 35
432 3082-44 67
432 3082-46 37
432 3082-46 39
432 3082-47 31
432 3082-48 35
432 3082-49 35
432 3082-50 35
432 3082-51 31
432 3082-52 37
432 3082-53 37
432 3082-54 37
432 3082-54 39
432 3082-55 71
432 3082-56 35
432 3082-58 31
432 3082-58 37
432 3082-58 39
432 3082-59 35
432 3082-65 37
432 3082-65 39
432 3082-74 7
432 3082-77 33
432 3082-78 31
432 3082-86 43
432 3082-89 31
432 3082-89 37
432 3082-89 39
432 3082-90 35
432 3083-13 37
432 3083-13 39
432 3083-16 37
432 3083-16 39
432 3083-30 35
432 3083-32 35
432 3083-36 17
432 3083-36 37
432 3083-36 39
432 3083-75 33
432 3083-82 37
432 3084-01 71
432 3084-06 67
432 3084-16 35
432 3084-25 35
432 3084-29 39
432 3084-40 33
432 3084-41 31
432 3085-04 35
432 3085-15 33
432 3085-25 35
432 3085-27 35
432 3085-31 37

432 3085-31 39
432 3086-10 31
432 3086-13 39
432 3086-14 37
432 3086-15 71
432 3086-17 37
432 3086-92 33
432 3086-93 31
432 3086-93 37
432 3086-93 39
432 3087-05 31
432 3087-06 37
432 3087-06 39
432 3087-07 37
432 3087-07 39
432 3087-08 39
432 3087-09 37
432 3087-09 39
432 3087-20 35
432 3087-31 31
432 3087-92 33
432 3088-31 31
432 3088-31 39
432 3088-32 35
432 3088-51 57
432 3092-02 35
432 3092-03 41
432 3092-04 31
432 3092-15 35
432 3092-16 35
432 3092-17 35
432 3092-25 43
432 3092-26 31
432 3092-37 45
432 3092-37 49
432 3092-40 67
432 3092-41 33
432 3092-42 31
432 3092-43 35
432 3092-44 67
432 3092-46 37
432 3092-46 39
432 3092-47 31
432 3092-50 35
432 3092-51 31
432 3092-52 37
432 3092-53 37
432 3092-54 37
432 3092-54 39
432 3092-56 35
432 3092-58 31
432 3092-58 37
432 3092-58 39
432 3092-59 35
432 3092-65 37
432 3092-65 39
432 3092-70 35
432 3092-78 31
432 3092-86 43
432 3092-89 31
432 3092-89 37
432 3092-89 39
432 3092-94 37
432 3093-01 39
432 3093-13 37
432 3093-13 39

Page
Page

3

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
432 3093-16 37

432 3093-16 39
432 3093-30 35
432 3093-32 35
432 3093-36 17
432 3093-36 37
432 3093-36 39
432 3093-75 33
432 3093-82 37
432 3094-06 67
432 3094-16 35
432 3094-25 35
432 3094-29 39
432 3094-41 31
432 3095-04 35
432 3095-05 41
432 3095-15 33
432 3095-25 35
432 3095-27 35
432 3095-31 37
432 3095-31 39
432 3096-10 31
432 3096-13 39
432 3096-14 37
432 3096-17 37
432 3096-92 33
432 3096-93 31
432 3096-93 37
432 3096-93 39
432 3097-05 31
432 3097-06 37
432 3097-06 39
432 3097-07 37
432 3097-07 39
432 3097-08 39
432 3097-09 37
432 3097-09 39
432 3097-20 35
432 3097-31 31
432 3097-92 33
432 3098-31 31
432 3098-31 39
432 3098-32 35
432 3098-51 57
432 3106-01 43
432 3182-02 35
432 3182-20 31
432 3182-30 45
432 3182-30 49
432 3182-43 61
432 3182-45 57
432 3182-46 57
432 3182-52 43
432 3182-61 27
432 3182-72 27
432 3182-78 27
432 3182-93 35
432 3182-94 31
432 3182-94 37
432 3182-94 39
432 3192-20 31
432 3192-30 49
432 3192-45 57
432 3192-46 57
432 3192-52 43
432 3192-61 27

432 3192-72 27
432 3192-78 27
432 3192-94 31
432 3192-94 39
432 3905-01 17
432 3907-01 31
432 3908-01 31
432 3909-01 31
432 3910-01 31
432 4312-01 13
432 4312-02 13
432 4315-51 7
438 0016-10 17
438 0040-01 37
438 0040-01 39
438 0051-01 59
438 0052-01 59
438 0053-01 59
438 0054-01 59
438 0055-01 59
438 0056-03 55
438 0056-04 55
438 0076-02 37
438 0076-02 39
438 0299-01 33
438 0299-01 35
438 4049-01 17
438 4062-01 13
438 4086-01 71
438 4086-01 73
438 4118-01 7
438 5109-02 9
438 5335-01 9
438 7124-01 33
438 7124-02 33
438 7124-03 33
438 7124-04 33
438 7124-05 33
438 7124-06 33
438 7124-07 33
438 7124-08 33
438 7124-09 33
438 7124-10 33
438 7124-11 33
438 7124-12 33
438 7124-13 33
438 7124-14 33
438 7124-15 33
438 7124-16 33
438 7124-17 33
438 7124-18 33
438 7124-19 33
438 7124-20 33
438 7124-21 33
438 7124-22 33
438 7124-23 33
438 7124-25 33
438 7300-87 75
438 7300-88 75
438 7950-01 43
438 7950-02 43
438 8102-06 61
438 8103-01 69
438 8115-04* 13
438 8155-04 11
438 8701-01 71

438 8701-02 71
438 8701-03 41
438 8701-03 71
438 8701-04 41
438 8701-04 71
438 8701-05 41
438 8701-06 41
438 8762-01 75
438 8762-11 75
438 8785-01 43
438 8786-02 43
438 8787-01 43
438 8788-01 43
438 8789-01 43
438 8790-01 71
438 8791-01 75
438 8793-01 75
438 8796-01 75
438 8797-01 43
438 8803-01 37
438 8981-01 37
438 8981-01 39
438 8981-02 37
438 8981-02 39
438 8981-03 37
438 8981-03 39
438 9050-50 79
438 9050-51 79
438 9050-52 79
438 9050-53 79
438 9050-54 79
438 9050-55 79
438 9050-56 79
438 9050-57 79
438 9050-58 79
438 9050-59 79
438 9200-20 77
438 9200-21 77
438 9200-22 77
438 9200-23 77
438 9200-24 77
438 9200-25 77
438 9200-26 77
438 9200-27 77
438 9200-28 77
438 9200-29 77
438 9200-30 77
438 9200-31 77
438 9200-50 77
438 9200-51 77
438 9200-52 77
438 9200-53 77
438 9200-54 77
438 9200-55 77
438 9200-56 77
438 9200-57 77
438 9200-58 77
438 9200-59 77
438 9200-60 77
438 9200-61 77
438 9200-70 79
438 9200-71 79
438 9200-72 79
438 9200-73 79
438 9200-74 79
438 9200-75 79

438 9200-76 79
438 9200-77 79
438 9200-78 79
438 9200-79 79
438 9200-80 79
438 9200-81 79
438 9201-00 77
438 9201-01 77
438 9201-02 77
438 9201-03 77
438 9201-04 77
438 9201-05 77
438 9201-06 77
438 9201-07 77
438 9201-08 77
438 9201-09 77
438 9201-11 77
438 9201-50 79
438 9201-51 79
438 9201-52 79
438 9201-53 79
438 9201-54 79
438 9201-59 79
438 9201-61 79
438 9201-80 79
438 9201-81 79
438 9201-82 79
438 9201-83 79
438 9201-84 79
438 9201-89 79
438 9201-91 79
438 9555-11 31
438 9555-11 33
438 9555-11 37
438 9555-11 39
438 9555-12 31
438 9555-12 33
438 9555-12 37
438 9555-12 39
438 9561-01 15
438 9636-02 49
438 9636-02 51
438 9636-03 45
438 9636-03 47
438 9636-03 49
438 9636-03 51
438 9642-01 39
438 9644-01 37
438 9645-01 39
438 9648-01 67
438 9648-02 67
438 9650-01 37
438 9650-01 39
438 9678-11 43
438 9678-13 43
438 9700-51 17
438 9700-52 17
438 9700-57 17
438 9709-51 17
438 9720-57 17
471 2265-69 37
471 2265-69 39
471 2265-69 61
471 2440-36 37
471 2440-36 39
471 2442-42 61

Page
Page

4

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
471 2464-18 37

471 2464-18 39
471 2464-18 61
471 2937-01 65
471 4601-01 75
471 4672-67 9
471 4792-01 55
471 4835-01 61
471 4904-02 67
471 6860-15 57
471 6860-16 57
471 6860-17 57
471 6860-18 57
471 6860-19 57
471 6860-20 57
471 7182-26 45
471 7182-26 47
471 7182-26 49
471 7182-26 51
471 7565-21 9
471 7705-07 17
471 7705-08 17
471 7807-02 7
471 7818-01 59
471 7826-10 9
471 7859-12 43
471 7859-16 43
471 7864-01 9
471 7867-01 17
471 7871-04 59
471 7871-07 55
471 7871-07 61
471 7871-07 63
471 7873-02 61
471 7958-02 31
471 7958-02 33
471 7958-02 37
471 7958-02 39
471 7958-02 43
471 7958-02 45
471 7958-02 49
471 7958-02 75
471 7960-02 71
471 7967-02 9
471 7977-03 9
471 8118-07 61
471 8124-08 61
471 8126-28 65
471 8128-67 61
471 8139-01 61
471 8139-16 61
471 8175-01 55
471 8192-01 7
471 8195-01 59
471 8196-01 9
471 8199-01 55
471 8210-70 57
471 8210-71 57
471 8210-78 57
471 8210-79 57
471 8215-01 63
471 8215-03 63
471 8240-63 57
471 8240-69 57
471 8240-90 57
471 8240-91 57

471 8243-04 61
471 8243-05 61
471 8243-07 61
471 8243-08 61
471 8243-10 61
471 8279-03 65
471 8279-08 65
471 8319-02 17
471 8323-01 11
471 8328-02 11
471 8342-47 15
471 8344-35 9
471 8344-36 13
471 8404-02 13
471 8458-02 9
471 8458-02 13
471 8471-01 13
471 8502-10 17
471 8502-14 11
471 8502-24 17
471 8527-01 13
471 8624-01 65
471 8641-02 9
471 8644-02 55
471 8688-13 55
471 8688-13 59
471 8693-21 55
471 8695-01 65
471 8697-01 65
471 8750-11 33
471 8750-11 43
471 8759-01 43
471 8759-51 43
471 8767-01 43
471 8780-01 75
471 8780-02 75
471 8780-31 75
471 8780-32 75
471 8792-01 33
471 8793-01 33
471 8859-13* 37
471 8859-13 39
471 8861-01 31
471 8861-01 33
471 8861-01 37
471 8861-01 39
471 8988-11 31
471 8992-13 45
471 8992-13 49
471 8993-01 33
471 8995-11 33
471 8995-12 33
471 8997-03 33
471 9222-59 11
471 9501-02 45
471 9501-02 47
471 9525-23 53
471 9525-24 53
471 9525-27 53
471 9529-05 49
471 9529-05 51
471 9550-54 7
471 9550-59 7
471 9558-12 31
471 9566-05 45
471 9566-05 47

471 9566-05 53
471 9604-05 45
471 9604-06 47
471 9628-32 27
471 9628-33 27
471 9635-10 43
471 9635-11 43
471 9652-01 39
471 9652-02 37
471 9652-02 39
471 9672-01 45
471 9672-01 47
471 9678-94 43
471 9679-01 15
471 9680-01 75
471 9822-11 7
471 9822-12 7
471 9822-99 7
471 9823-31 7
471 9823-32 7
471 9827-11 7
471 9827-12 7
471 9827-13 7
472 6082-02 37
472 6082-02 39
472 6761-01 55
472 8604-01 71
472 8604-01 73
472 9900-99 9
472 9913-01 13
472 9913-18 11
472 9913-22 7
472 9913-43 31
472 9913-43 33
472 9913-43 37
472 9913-43 39
472 9913-44 17
472 9913-72 15
472 9913-90 17
472 9915-23 9
472 9915-24 9
472 9915-73 9
472 9915-74 9
725 2289-61 67
725 2325-51 71
725 2325-51 73
725 2366-61 13
725 2465-71 7
725 2538-51 17
728 8362-11 13
732 2112-01 25
732 2112-01 67
732 2114-01 71
732 2114-01 73
732 2116-42 59
732 2118-01 7
732 2118-01 11
734 1146-01 71
734 1146-01 73
734 1153-09 59
735 2136-01 67
735 2153-01 9
735 3144-00 11
735 9630-01 11
736 2816-51 55
736 2825-51 55

736 2825-51 61
736 2831-51 61
736 2837-51 61
736 2840-51 61
736 2846-51 55
736 2846-51 61
736 2846-51 63
740 4206-00 55
741 5109-25 55
744 3113-06 65
762 1182-10 43
762 1215-10 43
762 9102-05 55
767 5101-92 47
767 5101-92 51
767 5102-92 45
767 5102-92 47
767 5102-92 51
877 5211-08 55

Page
Page

5

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page

461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338

Telephone: [phone]

Parts and Service FAX: [phone]

Sales and Administration FAX: [phone]
