Wascomat TD77 Parts Diagram

Spare Parts Catalogue

Catalogue de pièces de rechange

TD60, TD77

Tumble dryer

Séchoir á tambour

438 9036-57DOC. NO.

EDITION 25.2011

List of issues

TD60,TD77

Illustration Page Table of contents

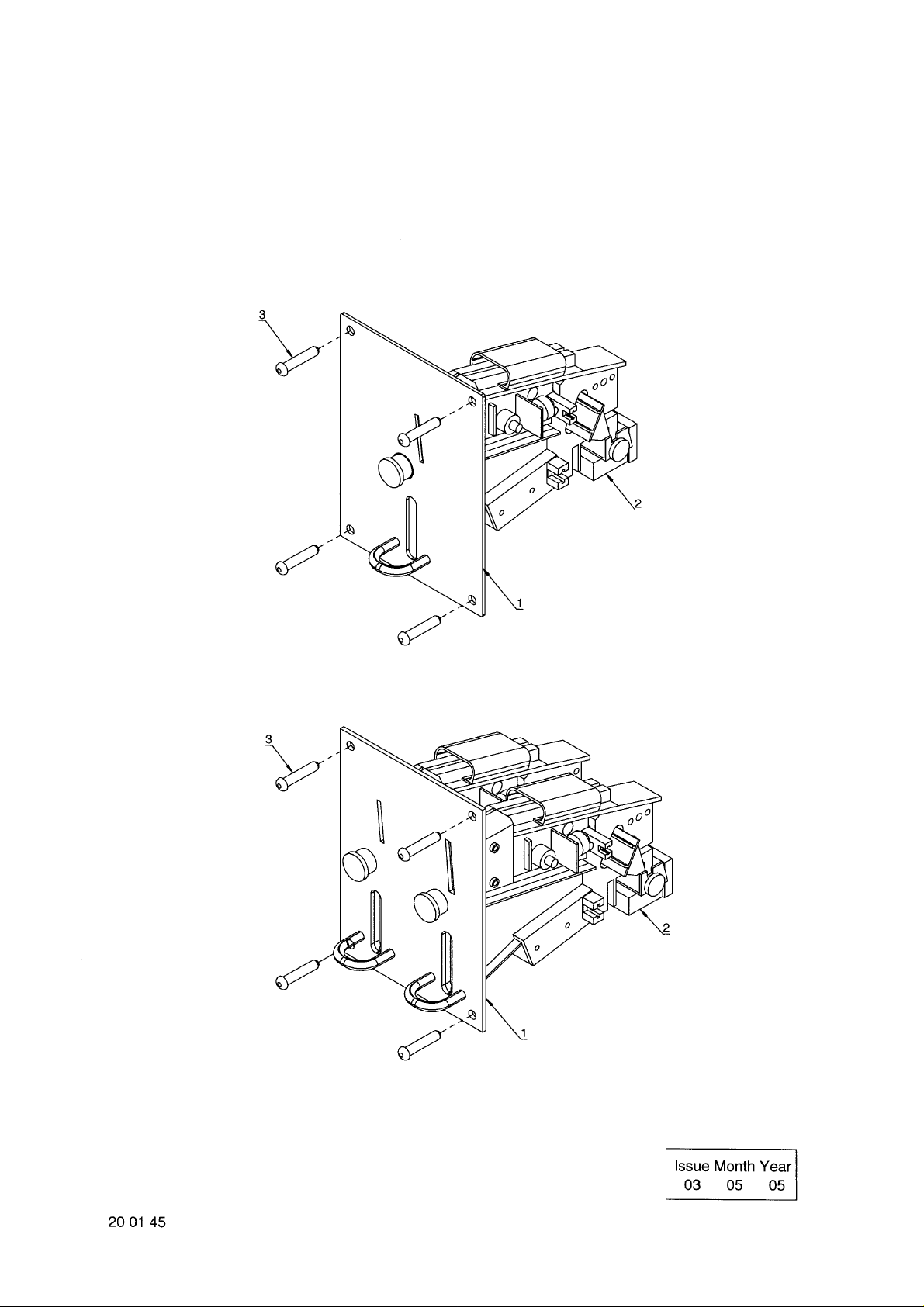

200145 57 Coin meter, complete

200384 7 Cabinet complete
200387 11 Front plate + door, complete
200389 13 Filter hatch complete
200392 9 Control panel

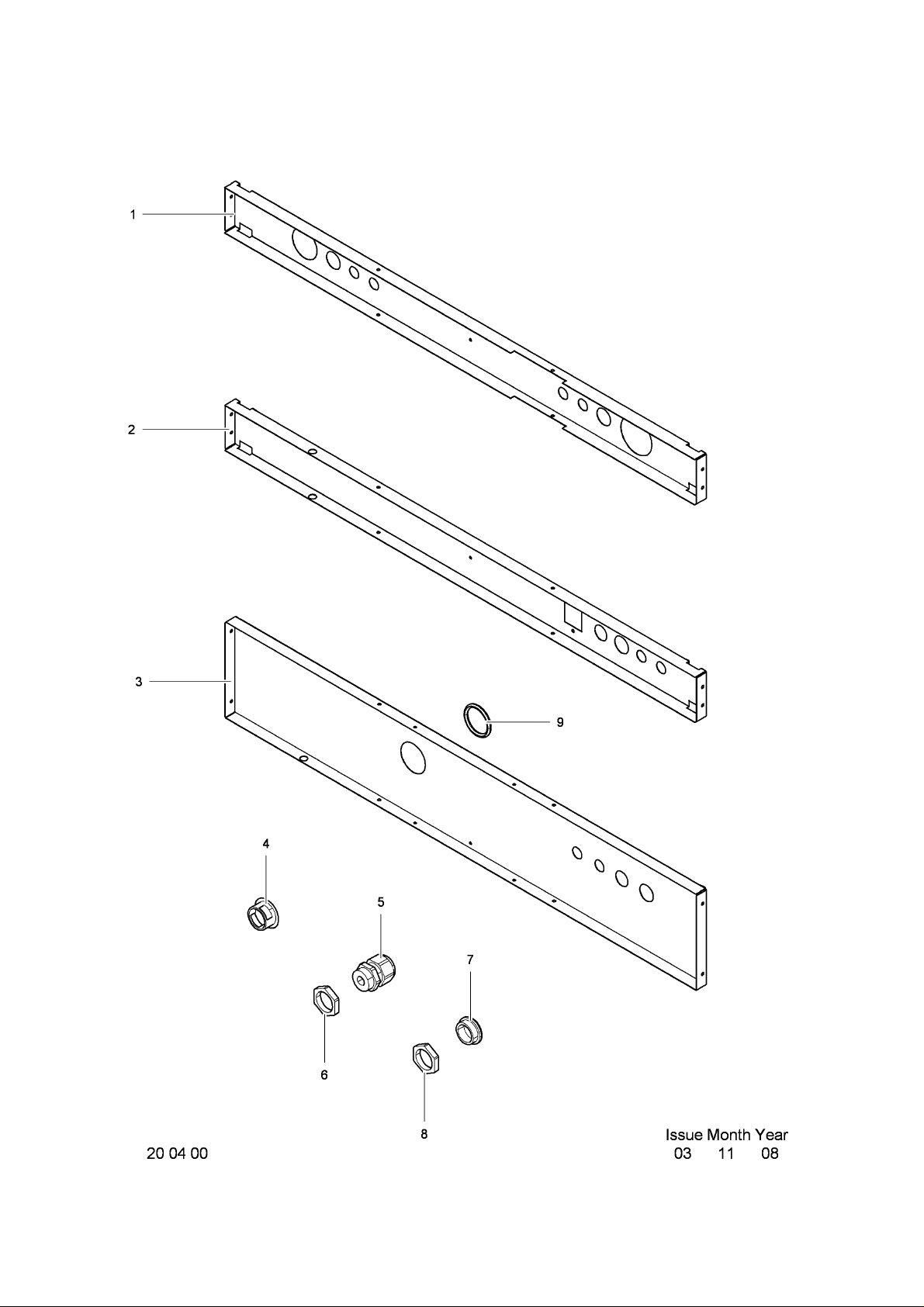

200400 51 Beam
200403 17 Drum, complete
200405 19 Drum with moisture sensor

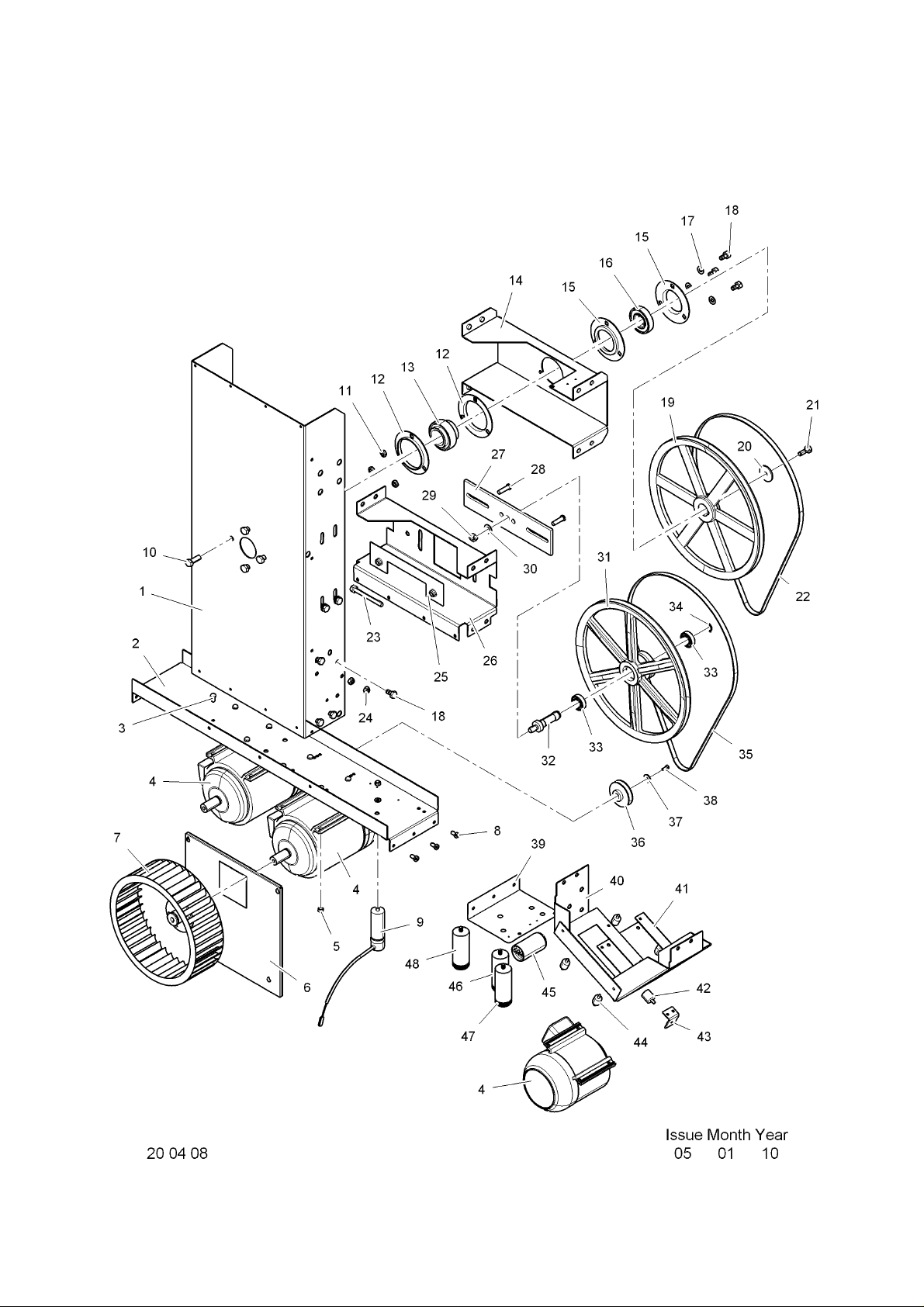

200408 23 Motor
200409 25 Motor

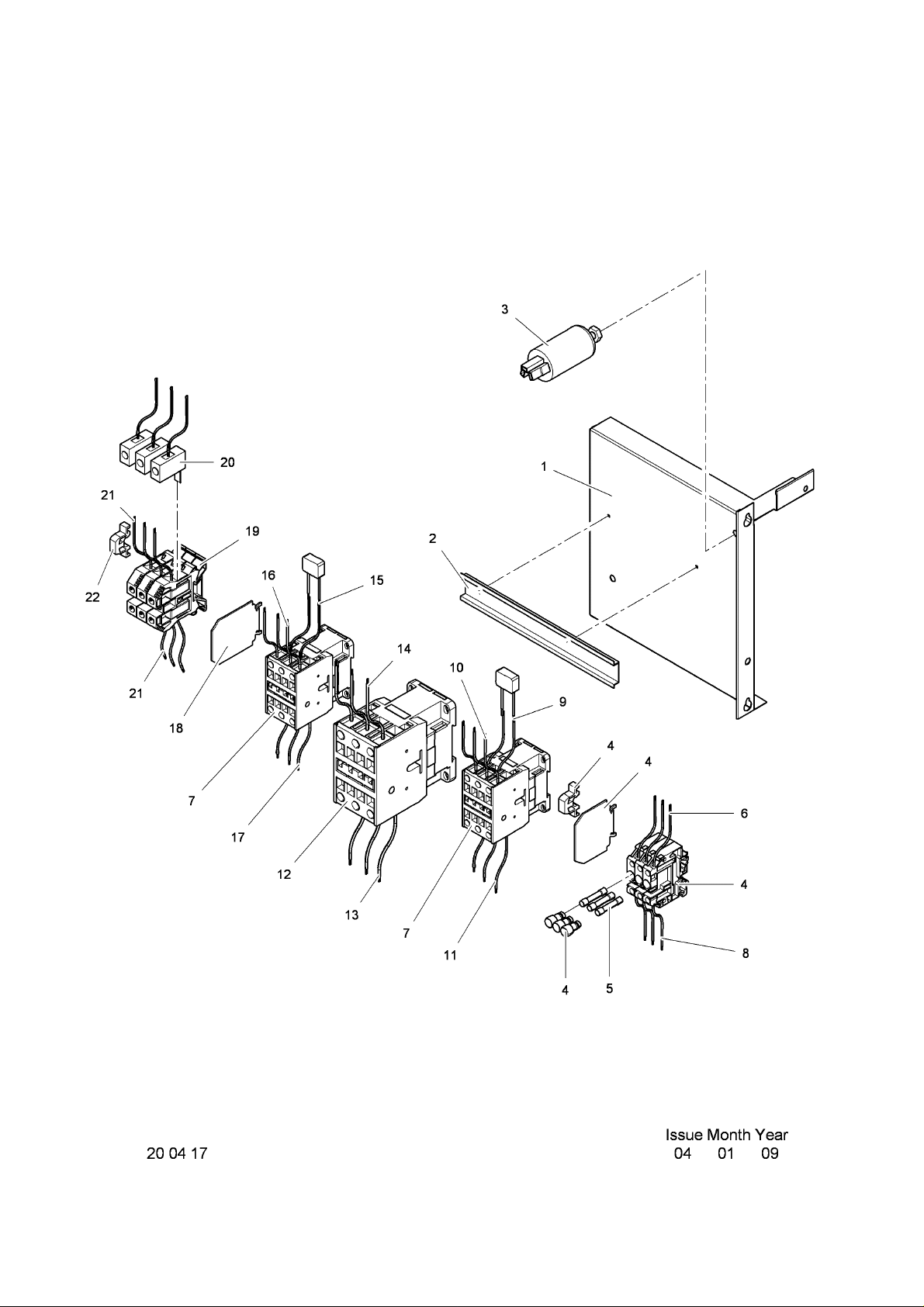

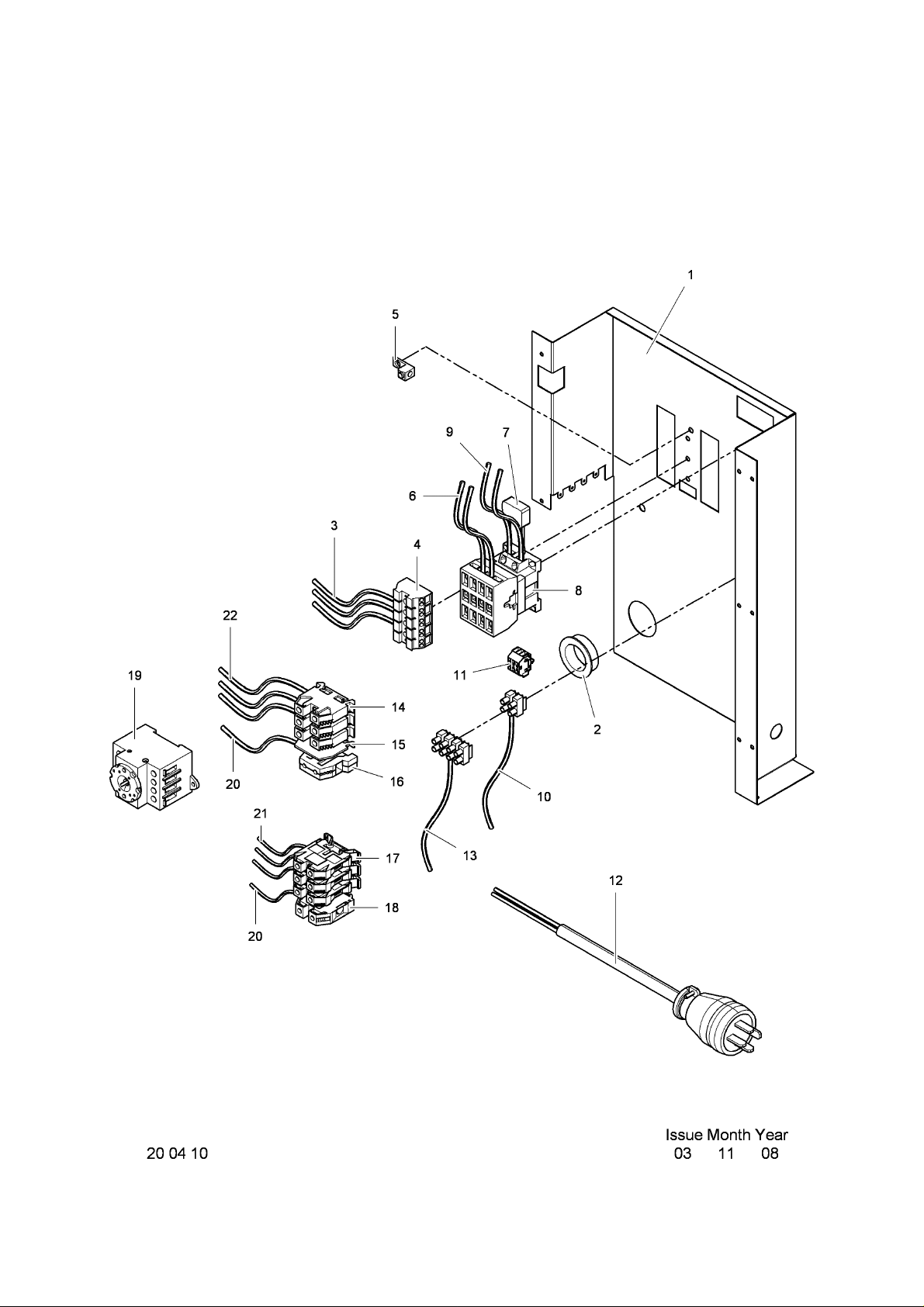

200410 45 Connection unit

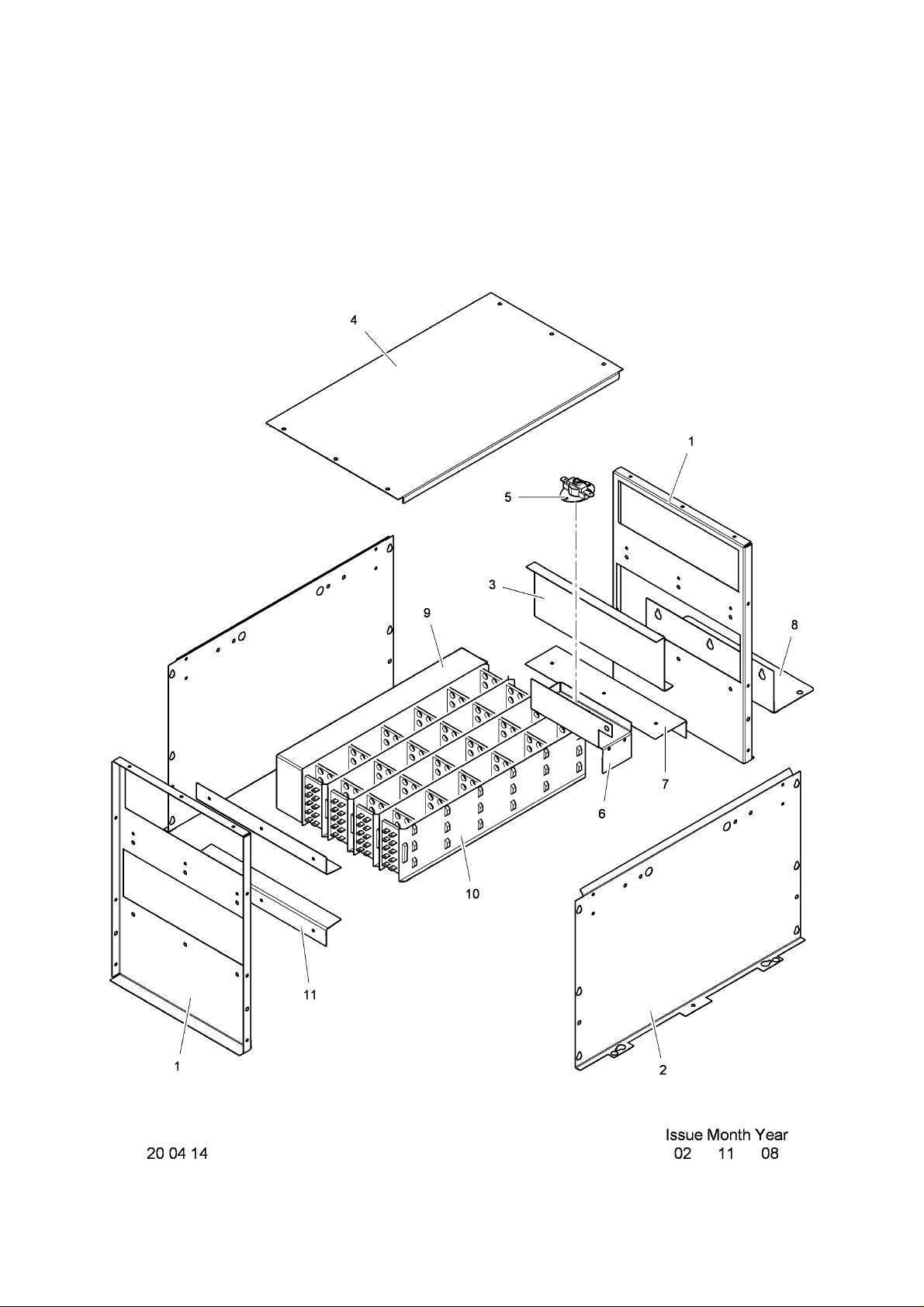

200414 29 Heating unit, electric

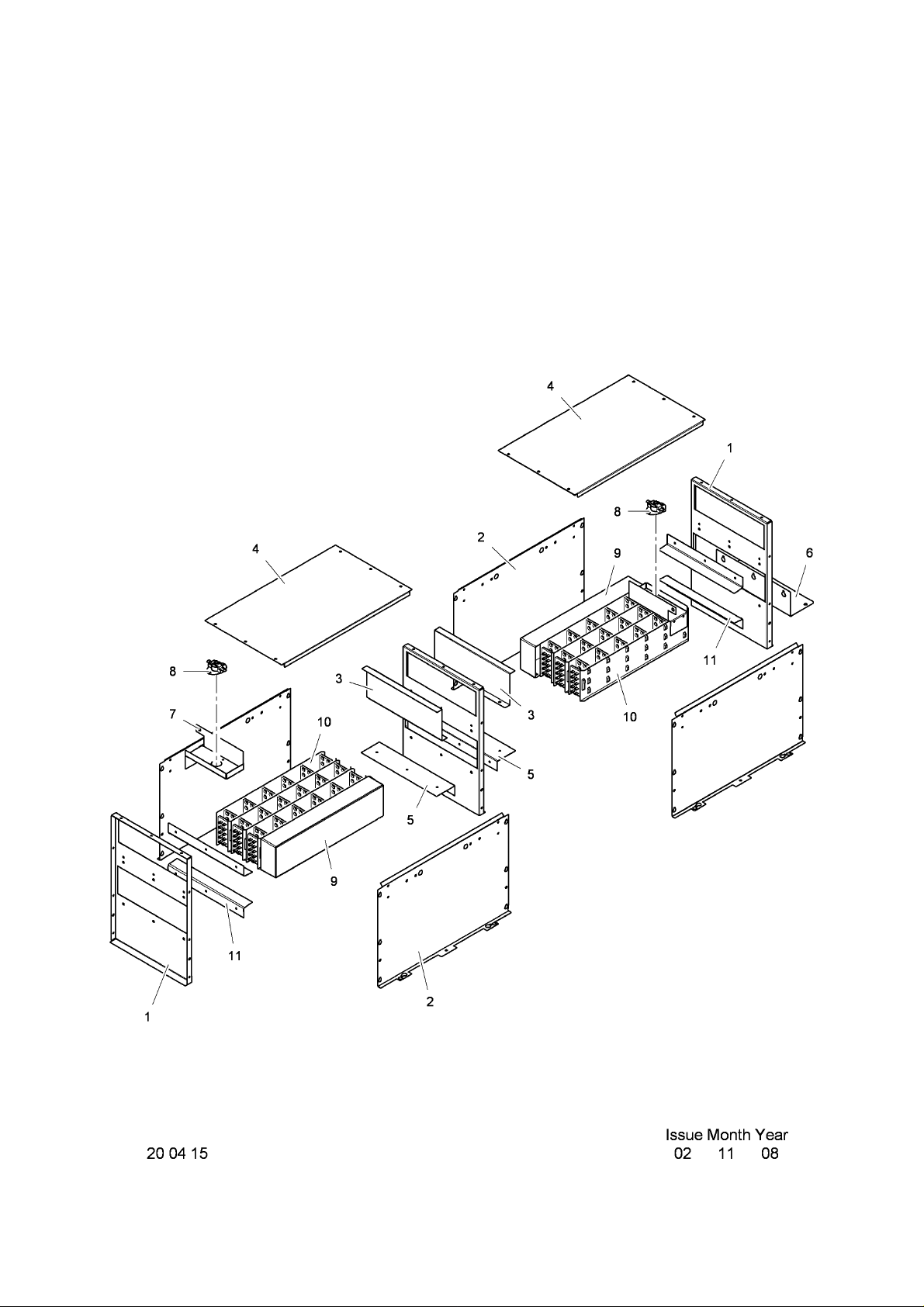

200415 31 Heating unit, electric
200417 49 Bracket - electric, complete

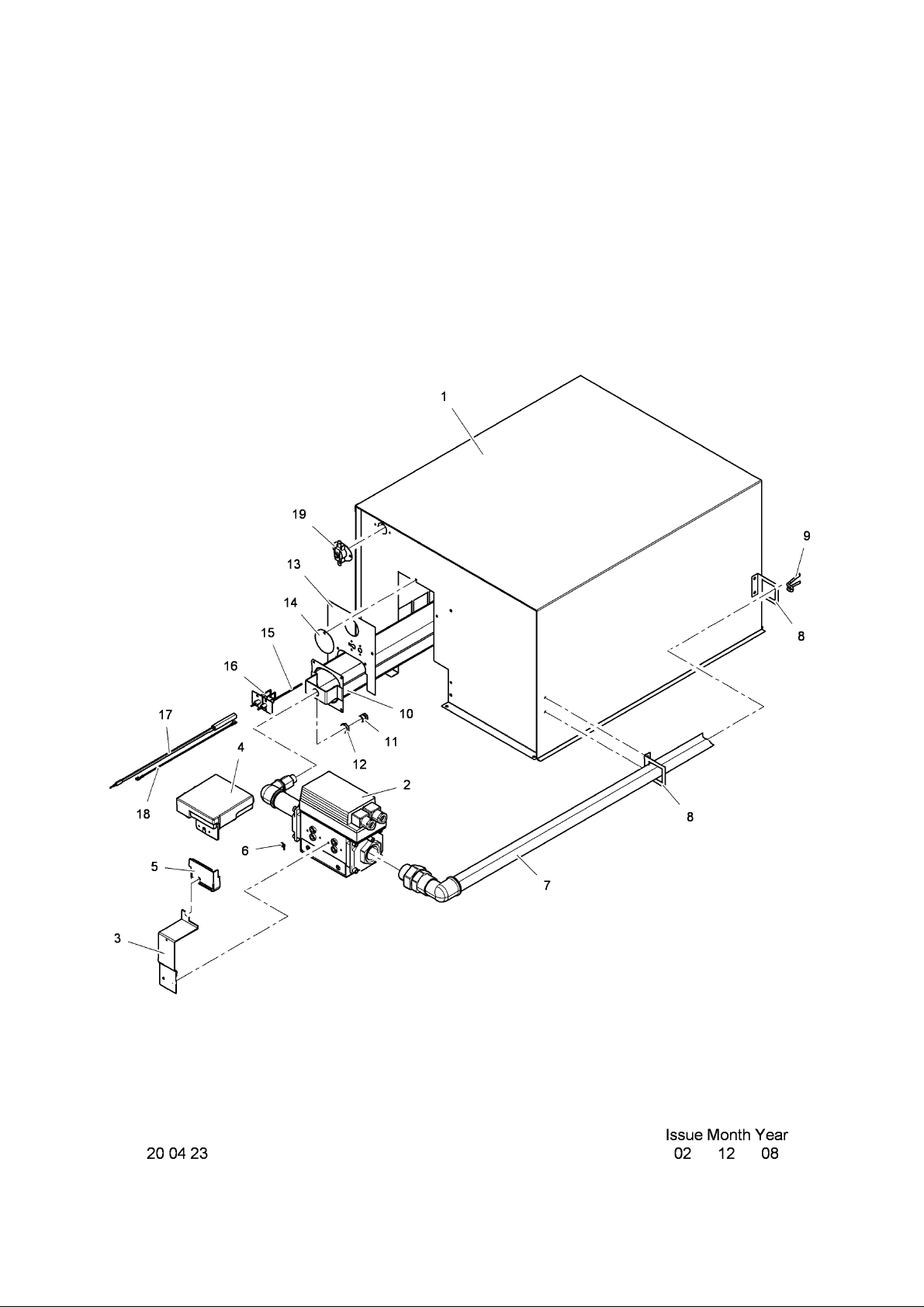

200420 33 Heating unit, gas
200421 37 Heating unit, gas
200423 35 Heating unit, town gas
200424 39 Heating unit, steam
200427 43 Control unit
200431 53 Heat Pipes, complete
500002 27 Frequency converter

Group
Groupe

Group
Groupe

Page
Page

5

TD60,TD77

Table of contents Table des matières Page/Page

Cabinet complete Armoire complète 7
Control panel Panneau de commande 9
Front plate + door, complete Tôle de façade + plaque, complète 11
Filter hatch complete Plaque filtre complète 13
Drum, complete Tambour, complet 17
Drum with moisture sensor Tambour avec capteur humidité 19
Motor Moteur 23
Motor Moteur 25
Frequency converter Convertisseur de fréquence 27
Heating unit, electric Unité de chauffage, électrique 29
Heating unit, electric Unité de chauffage, électrique 31
Heating unit, gas Unité de chauffage, gaz 33
Heating unit, town gas Unité de chauffage, ville - gaz 35
Heating unit, gas Unité de chauffage, gaz 37
Heating unit, steam Unité de chauffage, vapeur 39
Control unit Unité de contrôle 43
Connection unit Connexion 45
Bracket - electric, complete Console - electrique, complet 49
Beam Poutre 51
Heat Pipes, complete Heat Pipes, complète 53
Coin meter, complete Sélecteur de monnaie, complet 57

Group
Groupe

Page
Page

TD60,TD77
Cabinet complete

Armoire complète

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200384/2 6 3 2010

TD60

TD77

1 1 487 0961-20 Side plate Plaque de côté 3 Grey Left

1 487 0961-75 Side plate Plaque de côté 3 Stainless Left

1 487 0971-20 Side plate Plaque de côté 3 Grey Left
1 487 0971-75 Side plate Plaque de côté 3 Stainless Left

2 1 487 0962-20 Side plate Plaque de côté 3 Grey Right

1 487 0962-75 Side plate Plaque de côté 3 Stainless Right

1 487 0972-20 Side plate Plaque de côté 3 Grey Right
1 487 0972-75 Side plate Plaque de côté 3 Stainless Right

3 2 2 487 1694-64 Leg Pied 3
4 1 487 1763-09 Finger protection Protection pour les doigts 3 White

1 487 1813-15 Finger protection Protection pour les doigts 3 White

5 1 1 487 1695-15 Lint screen Filtre à peluches 1 Complete

1 1 487 1600-12 •Filter cloth •Tissu du filtre 1
6 1 1 487 1816-57 Magnet retainer Support d'aimant 3
7 1 1 487 0511-00 Bracket Doigt de verrouillage de 3

porte

8 1 1 487 0274-49 Magnetic switch Disjoncteur magnétique 3
9 2 2 487 1897-60 Rail Rail 3

10 2 2 762 1137-10 Cable gland Passe-fil 3 Ø16
11 1 1 487 0274-18 Thermostat Thermostat 1 87ºC
12 1 1 487 0286-09 Sensor Détecteur 1 Complete
13 1 1 125 8760-00 •Rubber membrane •Membrane caoutchouc 1
14 1 1 487 1820-17 Cover Couvercle 3
15 1 472 8012-01 Venturi Venturi 3

1 487 1831-41 Venturi Venturi 3

16 1 472 7463-02 Protective grid Grille de protection 3

1 487 1831-42 Protective grid Grille de protection 3

Illustration

19 2 2
20 1 487 1695-84 Top panel Panneau supérieur 3

1 487 1820-84 Top panel Panneau supérieur 3

21 1 1 487 1763-05 Bracket Doigt de verrouillage de 3

22 1 1 487 1763-06 Angle Coude 3
23 1 1 487 1626-04 Disc Disque 3 Grifax
24 1 487 0963-20 Top panel Panneau supérieur 3 Grey

1 487 0963-75 Top panel Panneau supérieur 3 Stainless

1 487 0973-20 Top panel Panneau supérieur 3 Grey
1 487 0973-75 Top panel Panneau supérieur 3 Stainless

25 1 1 487 2219-16 Baffle plate Plaque d'écran 3
26 1 1 487 2368-20 Baffle plate Plaque d'écran 3 Electric + gas
27 1 1 487 2368-25 Cover Couvercle 3 Electric + gas Without

1 1 487 2368-26 Cover Couvercle 3 Electric + gas Small switch

28 1 1 471 9678-96 Turning device Dispositif 3
29 1 487 1764-35 Air reducing plate Tôle de réduction 3 Gas

1 1 487 1764-22 Air reducing plate Tôle de réduction 3 60Hz Electric

1 487 1764-38 Air reducing plate Tôle de réduction 3 60Hz

1 487 1764-35 Air reducing plate Tôle de réduction 3 60Hz
1 487 1764-38 Air reducing plate Tôle de réduction 3 Gas 50Hz
1 487 1764-35 Air reducing plate Tôle de réduction 3 Gas 60Hz
1 487 1764-39 Air reducing plate Tôle de réduction 3 60Hz Electric + steam

30 1 1 487 1775-01 Adjustable vent pipe Tube réglable d'évacuation 3

31 2 2 487 1695-79 Beam Poutre 3
32 4 4 487 1512-30 Foot Pied 3 M10X80
33 4 4 472 7777-01 Fitting Garniture 3 Complete Marine

472 7414-01 Spacer sleeve Manchon entretoise 3 Ø10/Ø6

porte

de l'air

Info

Issue
Issue

Notes
Remarques

switch

Month
Month

7

Year
Year

Group
Groupe

Page
Page

9

TD60,TD77
Control panel

Panneau de commande

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200392/1 8 9 2010

TD60

TD77

1 1 1 487 0960-05 Front panel Panneau de façade 3 White

1 1 487 0960-20 Front panel Panneau de façade 3 Grey
1 1 487 0960-55 Front panel Panneau de façade 3 Stainless

2 1 1 487 2293-41 Instruction plate Plaque instructionutilisation 3 Manual

1 1 487 0911-01 Instruction plate Plaque instructionutilisation 3 Payment
1 1 487 0911-49 Instruction plate Plaque instructionutilisation 3 USA Payment
1 1 487 0911-00 Instruction plate Plaque instructionutilisation 3 Japan Payment

3 1 487 0911-28 Type plade Numéro série plque 3 T4530

1 487 0911-31 Type plade Numéro série plque 3 TD50
1 487 0911-62 Type plate Numéro série plaque 3 TD60

1 487 0911-21 Type plade Numéro série plque 3 T4650

1 487 0911-32 Type plade Numéro série plque 3 TD75

1 487 0911-63 Type plate Numéro série plaque 3 TD77
1 1 487 0911-19 Type plade Numéro série plque 3 Neutral

4 1 1 432 2620-12 Sign Signe 3 Electrolux

1 1 432 2620-02 Sign Signe 3 Wascomat

5 1 1 487 1924-72 Sign Signe 3 USA RMC
6 1 1 487 2293-40 Operation sign Etiquette 3 OPL

1 1 487 0910-00 Operation sign Etiquette 3 AHL/LM10
1 1 487 0910-01 Operation sign Etiquette 3 Payment
1 1 487 0910-03 Operation sign Etiquette 3 USA Payment
1 1 487 0910-02 Operation sign Etiquette 3 Japan Payment

7 1 1 487 2336-42 Cover plate Plaque recouvrement 3 Silvergrey

1 1 487 0982-20 Cover plate Plaque recouvrement 3 Grey

8 1 1 487 0911-02 Program sign Indicateur programme 3 OPL
9 1 1 487 0936-20 Cover plate Plaque recouvrement 3 Gas

10 1 1 487 0911-22 Program sign Indicateur programme 3 Gas Reset

Illustration

11 1 1
12 1 1 472 9927-04 Lock Serrure 3 Complete

1 1 472 9927-05 Lock Serrure 3 Complete USA

13 1 1 487 1707-12 •Key •Clé 3

1 1 487 1707-11 •Key •Clé 3 USA

14 1 1 487 1875-00 •Lock washer •Rondelle d'arrêt 3
15 1 1 487 0928-01 •Lock catch •Verrou 3
16 1 1 488 7300-06 Bracket Doigt de verrouillage de 3

17 1 1 487 0945-01 Bracket Console 3
18 1 1 490 3740-01 Sealing strip Bande d'étanchéité 3 Per 1m
19 2 2 487 0909-01 Hinge Charnière 3
20 2 2 487 0908-01 Assembly plate Plaque de montage 3
21 1 1 487 2307-33 Spacer plate Plaque d'ècartement 3 Plastic
22 1 1 487 2300-46 Cover Couvercle 3 Plastic
23 1 1 472 9920-10 Printed circuit board Carte de circuit imprimé 1 Only for the swedish market

1 1 472 9920-12 Printed circuit board Carte de circuit imprimé 1
1 1 472 9920-11 Printed circuit board Carte de circuit imprimé 1 USA

24 1 1 487 2307-53 •Spacer •Entretoise 1 Plastic
25 2 2 487 0281-16 •Spacer sleeve •Manchon entretoise 1
26 1 1 471 8750-18 Precision fuse Fusible de précision 1 1AT
27 1 1 471 8750-17 Precision fuse Fusible de précision 1 630mAT

487 0510-30 Cable set Ensemble de câbles 3 Gas Reset

porte

Info

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

TD60,TD77
Front plate + door, complete

Tôle de façade + plaque, complète

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200387/3 9 9 2009

TD60

TD77

1 1 1 487 0998-36 Door Plaque 3 Complete
2 1 1 487 0191-25 •Handle •Manivelle 3 Dark grey
3 1 1 487 2300-18 •Magnet •Aimant 3
4 1 1 487 2219-31 •Door gasket •Joint de la porte 1
5 1 1 487 1818-25 •Snap catch •Verrouillage de porte 3 Brass
6 1 1 487 0285-72 Front plate, complete Tôle de façade, complet 3 White Manual

1 1 487 2338-20 Front plate, complete Tôle de façade, complet 3 Blue wave Manual
1 1 487 0285-74 Front plate, complete Tôle de façade, complet 3 Green Manual
1 1 487 2338-55 Front plate, complete T ô le de façade , com p let 3 Stainless Manual
1 1 487 0285-75 Front plate, complete Tôle de façade, complet 3 Stainless wave Manual
1 1 487 0285-78 Front plate, complete Tôle de façade, complet 3 White Coin
1 1 487 2338-30 Front plate, complete Tôle de façade, complet 3 Blue wave Coin
1 1 487 2338-65 Front plate, complete T ô le de façade, complet 3 Stainless wave Coin

7 1 1 487 1935-32 •Seal •Etanchéité 1 Complete
8 1 1 487 2307-20 Locking unit Unité verrouillage 3
9 8 8 487 2317-75 Plug Bouchon 3 Grey

10 1 487 0511-26 Bracket Doigt de verrouillage de 3 -60500/102199

porte

1 487 0511-26 Bracket Doigt de verrouillage de 3 -60750/101581

porte

1 487 0527-01 Bracket Doigt de verrouillage de 3 60500/102200-

porte

1 487 0527-01 Bracket Doigt de verrouillage de 3 60750/101582-

porte

11 2 2 487 1831-03 Nut Écrou 3 M4
12 1 1 487 0274-49 Magnetic switch Disjoncteur magnétique 1
13 1 1 487 2430-63 Emergency stop Arrêt d'urgence 3 Complete

Illustration

14 1 1 471 9628-32
15 1 1 487 0510-65 •Cable set •Ensemble de câbles 3
16 1 1 471 9628-75 ••Bracket ••Doigt de verrouillage de 3

17 1 1 487 3390-02 Hinge Charnière 3 Complete
18 1 1 487 1875-05 Cover plate Plaque recouvrement 3 White

1 1 487 0986-27 Cover plate Plaque recouvrement 3 Grey
1 1 487 0986-75 Cover plate Plaque recouvrement 3 Stainless

•Push-button •Bouton poussoir 3

porte

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

11

Year
Year

Group
Groupe

TD60,TD77
Filter hatch complete

Plaque filtre complète

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200389/1 6 8 2008

TD60

TD77

1 1 1 487 0523-61 Filter hatch without lock Plaque filtre sans serrure 3 Grey Complete

1 1 487 0523-60 Filter hatch without lock Plaque filtre sans serrure 3 Stainless Complete
1 1 487 0523-85 Filter hatch without lock Plaque filtre sans serrure 3 White Complete
1 1 487 0523-71 Filter hatch with lock Plaque filtre avec serrure 3 Grey Complete
1 1 487 0523-70 Filter hatch with lock Plaque filtre avec serrure 3 Stainless Complete
1 1 487 0523-95 Filter hatch with lock Plaque filtre avec serrure 3 White Complete

2 2 2 487 0906-01 •Handle •Manivelle 3
3 1 1 647 1209-42 •Sealing strip •Bande d'étanchéité 3 100mm
4 1 1 487 2219-11 •Steel wire •Câble métallique 3 Complete
5 2 2 487 1510-88 •Magnetic lock •Verrouillage magnétique 3
6 1 1 487 1946-53 •Lock •Serrure 3 Complete With key

1 1 487 1707-09 •Key •Clé 3

7 1 1 487 1875-00 •Lock washer •Rondelle d'arrêt 3
8 1 1 487 1756-33 •Lock catch •Verrou 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

13

Year
Year

Group
Groupe

Page
Page

15

TD60,TD77
Drum, complete

Tambour, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200403/2 6 6 2010

TD60

TD77

1 1 471 1765-25 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized

1 471 1765-26 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless

1 471 1765-49 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized

1 471 1765-50 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless

2 1 1 487 0150-10 •Shaft cross •Croix d'arbres 3
3 1 1 487 2193-01 •Under lay •Entretoise 3 0,7mm

1 1 487 1756-01 •Under lay •Entretoise 3 1,0mm
1 1 487 2193-02 •Under lay •Entretoise 3 1,2mm
1 1 487 1756-02 •Under lay •Entretoise 3 1,5mm

4 1 1 487 0151-15 Wedge Cheville 3
5 1 487 0511-31 Casing Carter 3 Right

1 487 0511-23 Casing Carter 3 Right

6 1 487 0511-30 Casing Carter 3 Left

1 487 0511-24 Casing Carter 3 Left

7 4 4 487 2290-92 Plastic profile Profile en plastique 3 80mm
8 1 1 487 1695-92 Cover plate Plaque recouvrement 3 Foremost
9 - Not used

2 487 1821-03 Cover plate Plaque recouvrement 3

10 1 1 487 1695-91 Cover plate Plaque recouvrement 3 Hindmost
11 2 2 487 0281-71 Sealing strip Bande d'étanchéité 1 640x45x5mm
12 - Not used

1 487 2280-86 Support roller Kit galet de soutien 3 Left Complete

13 - Not used

1 487 2280-87 Support roller Kit galet de soutien 3 Right Complete

14 - Not used

2 487 2280-60 •Shaft •Axe 3

15 - Not used

2 487 1376-07 •Support roller •Kit galet de soutien 3

16

- Not used

2 487 2280-61 •Disc •Disque 3 Ø25xØ10

17 - Not used

2 725 2497-51 •Screw •Vis 3 M10X35

18 1 487 1820-45 Rear panel Plaque arrière 3

1 487 2280-65 Rear panel Plaque arrière 3

19 1 1 487 1831-13 Air reducing plate Tôle de réduction 3 Gas
20 2 2 472 7308-01 Bracket Doigt de verrouillage de 3

porte

21 1 1 471 7903-03 Shaft Axe 3
22 1 1 472 7307-01 Arm Bras 3
23 1 1 471 8502-18 Disc Disque 3 D=123,5
24 1 1 471 2068-48 Insulation Isolation 3
25 1 1 487 1897-05 Microswitch Microrupteur 1
26 1 487 1695-64 Bottom plate Plaque du fond 3

1 487 1820-64 Bottom plate Plaque du fond 3

27 1 1 487 1763-08 Coin meter accessory Accessoire comptemonnaie 3 Müller
28 1 487 1756-20 Coin box Boite à jetons 3 Silvergrey -60500/104998

1 432 2230-01 Coin box Boite à jetons 3 60500/104999-

1 487 1756-20 Coin box Boite à jetons 3 Silvergrey -60750/103824

1 432 2230-01 Coin box Boite à jetons 3 60750/103825-

29 1 487 1694-92 Coin box Boîtier à jetons 3 -60500/104998

1 487 1702-69 Coin box Boîtier à jetons 3 Japan -60500/104998
1 432 2233-02 Coin box Boîtier à jetons 3 60500/104999-

1 487 1694-92 Coin box Boîtier à jetons 3 -60750/103824

1 487 1702-69 Coin box Boîtier à jetons 3 Japan -60750/103824

1 432 2233-02 Coin box Boîtier à jetons 3 60750/103825-

30 1 487 1781-23 Air reducing plate Tôle de réduction 3

2 487 1781-23 Air reducing plate Tôle de réduction 3 El 30kW

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

TD60,TD77
Drum, complete

Tambour, complet

Item

Quantity

Article

Quantité

TD60

TD77

31 1 1 762 1137-10 Cable gland Passe-fil 3 Ø16

Art.No
Réf. article

Description Description Info

1 487 1831-72 Air reducing plate Tôle de réduction 3 Steam

Illustration
Schéma

200403/2 6 6 2010

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

17

Year
Year

Group
Groupe

TD60,TD77
Drum with moisture sensor

Tambour avec capteur humidité

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200405/3 5 4 2010

TD60

TD77

1 1 487 2430-53 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized

1 487 2430-56 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless

1 487 2433-02 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized

1 487 2433-05 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless
1 487 2430-59 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized USA
1 487 2430-62 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless USA

1 487 2433-08 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized USA

1 487 2433-26 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless USA

2 1 1 487 0150-12 •Shaft cross •Croix d'arbres 3
3 1 1 487 2193-01 •Under lay •Entretoise 3 0,7mm

1 1 487 1756-01 •Under lay •Entretoise 3 1,0mm
1 1 487 2193-02 •Under lay •Entretoise 3 1,2mm
1 1 487 1756-02 •Under lay •Entretoise 3 1,5mm

4 1 1 487 1898-83 •Cable set •Ensemble de câbles 3
5 1 1 487 0151-15 Wedge Cheville 3 10x8x27
6 1 1 487 1831-00 Sensor Détecteur 3 Complete
7 3 3 728 5289-00 •Screw •Vis 3 M4x10
8 1 487 2280-64 Fitting Garnit ure 3

9 1 1 487 0101-98 Sensor Détecteur 3 Complete Right
10 1 1 487 0101-97 Sensor Détecteur 3 Complete Left
11 1 1 487 0510-44 Cable set Ensemble de câbles 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

19

Year
Year

Group
Groupe

TD60
Motor

Moteur

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

200408/1 9 1 2010

Info

1 1 487 1763-02 Column Colonne 3

2 1 487 1763-01 Motor bracket Appui de moteur 3 1AC

1 487 2368-35 Motor bracket Appui de moteur 3 1AC, with reversing
1 487 2368-35 Motor bracket Appui de moteur 3 3AC

3 8 725 2370-51 Screw Vis 3 M6X20

4 Rq 487 0274-11 Motor Moteur 1 230-240V 1AC

1 487 0510-55 Cable set Ensemble de câbles 3 230-240V 1AC

1 490 3500-05 Cable set Jeu de câbles 3 120-240V 1AC, with reversing
Rq 487 0274-00 Motor Moteur 1 120V 1AC 60Hz
Rq 487 0274-02 Motor Moteur 1 208-240V 1AC 60Hz

1 487 0510-58 Cable set Ensemble de câbles 3 120-240V 1AC

1 490 3500-05 Cable set Jeu de câbles 3 120-240V 1AC, with reversing
Rq 487 0274-01 Motor Moteur 1 200-480V 3AC

1 487 0510-56 Cable set Ensemble de câbles 3 200-240V 3AC

1 487 0510-57 Cable set Ensemble de câbles 3 400-480V 3AC

5 8 732 2116-01 Locking nut Contre-écrou 3 M6
6 1 487 1695-87 Flange Bride 3
7 1 472 9927-01 Fan wheel Poulie ventilateur 3 Ø315

1 487 1976-73 Fan wheel Poulie ventilateur 3 Ø280 120-208-240V 1AC

8 6 488 0150-16 Screw Vis 3 Hex.6 ang.hole raw1

9 Rq 487 1899-95 Capacitor Condensateur 1 16µF
10 4 725 2538-51 Screw Vis 3 M12X35
11 6 731 2320-01 Nut Écrou 3 M10
12 1 487 1695-48 Bearing disc Disque de roulement 3
13 1 487 1695-49 Bearing Coussinet 1
14 1 487 1695-30 Schaft carrier Porteur d'axe 3
15 1 487 1694-48 Bearing disc Disque de roulement 3

Illustration

16 1 487 1695-53

Bearing Coussinet 1

17 6 734 1173-01 Disc Disque 3 Ø10,5/Ø21
18 16 488 0142-20 Bolt Boulon 3 M10X20
19 1 487 0150-14 Pulley Poulie 3
20 1 487 0151-86 Disc Disque 3 Ø10,5/Ø44,5X4
21 1 488 0142-30 Screw Vis 3 M10X30
22 1 487 1694-55 V-belt Courroie trapézoïdale 3 1AC

2 487 1694-55 V-belt Courroie trapézoïdale 3 3AC
23 1 488 0118-99 Screw Vis 3 M8X100
24 6 731 2318-01 Nut Écrou 3 M8
25 1 487 1694-34 Spacer Entretoise 3
26 1 487 1763-59 Bracket Doigt de verrouillage de 3 1AC

porte

1 487 1763-03 Bracket Doigt de verrouillage de 3 3AC

porte

27 1 487 1694-32 Plate Plaque 3
28 2 725 2497-51 Screw Vis 3 M10X35
29 1 731 2322-01 Nut Écrou 3 M12
30 1 734 1176-01 Disc Disque 3 M12
31 1 487 1695-35 Pulley Poulie+Bielle 3 Complete 50/60Hz
32 1 487 1694-35 •Shaft •Axe 3
33 2 738 2104-04 •Ball bearing •Roulement à billes 1
34 1 735 3122-00 •C-clamp •Attache en forme C 3 D20
35 1 487 1763-76 V-belt Courroie trapézoïdale 3
36 1 487 1695-26 Pulley Poulie 3 50Hz

1 487 1695-27 Pulley Poulie 3 60Hz

1 487 1897-61 Pulley Poulie 3 60Hz USA

1 487 1695-27 Pulley Poul ie 3 60Hz With reversing

37 1 471 9018-51 Disc Disque 3 Ø6,4/ Ø22
38 1 725 2329-51 Screw Vis 3 M5X16
39 1 487 2237-96 Bracket Doigt de verrouillage de 3

porte

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

21

Year
Year

Group
Groupe

Page
Page

TD60
Motor

Moteur

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

200408/1 9 1 2010

Info

40 1 487 2237-95 Bracket Console 3
41 1 487 2237-93 Motor bracket Appui de moteur 3
42 1 487 2237-91 Rubber buffer Amortisseur caotchouc 3 Ø25
43 1 487 2237-94 Fitting Garniture 3
44 4 487 2237-92 Rubber buffer Amortisseur caotchouc 3 Ø20
45 1 471 9566-01 Relay Relais 1 120V 1AC/ Start

1 471 9566-05 Relay Relais 1 208-240V 1AC/ Start
46 Rq 471 9525-26 Capacitor Condensateur 1 25µF 208-240V 1AC 60Hz
47 Rq 487 0289-51 Capacitor Condensateur 1 80µF 120V 1AC 60Hz

Rq 487 1899-95 Capacitor Condensateur 1 16µF 208-240V 1AC 60Hz

48 Rq 487 1703-98 Capacitor Condensateur 1 70µF 120V 1AC 60Hz

Illustration

Issue
Issue

Notes
Remarques

Month
Month

23

Year
Year

Group
Groupe

TD77
Motor

Moteur

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

200409/3 5 1 2010

Info

1 1 487 1816-78 Column Colonne 3
2 1 487 2368-32 Motor bracket Appui de moteur 3
3 8 725 2372-51 Screw Vis 3 M6X25
4 1 487 0274-05 Motor Moteur 1 120V 1AC 60Hz Fan wheel

1 487 0274-04 Motor Moteur 1 208-240V 1AC 60Hz Fan

1 487 0510-59 Cable set Ensemble de câbles 3 120-240V 1AC

1 490 3500-03 Cable set Jeu de câbles 3 120-240V 1AC, with reversing

1 487 0274-06 Motor Moteur 1 200-480V 3AC Fan wheel

1 487 0510-56 Cable set Ensemble de câbles 3 200-240V 3AC

1 487 0510-57 Cable set Ensemble de câbles 3 400-480V 3AC

5 8 732 2116-01 Locking nut Contre-écrou 3 M6
6 1 487 2368-50 Flange Bride 3

1 487 1695-87 Flange Bride 3 USA

7 1 487 1976-74 Fan wheel Poulie ventilateur 3 Ø180
8 1 487 0274-00 Motor Moteur 1 120V 1AC 60Hz

1 487 0274-02 Motor Moteur 1 208-240V 1AC 60Hz

1 487 0510-59 Cable set Ensemble de câbles 3 120-240V 1AC

1 490 3500-03 Cable set Jeu de câbles 3 120-240V 1AC, with reversing

1 487 0274-01 Motor Moteur 1 200-480V 3AC

1 487 0510-56 Cable set Ensemble de câbles 3 200-240V 3AC

1 487 0510-57 Cable set Ensemble de câbles 3 400-480V 3AC

9 1 487 0289-51 Capacitor Condensateur 1 80µF 120V 1AC/ Start

1 471 9525-26 Capacitor Condensateur 1 25µF 208-240V 1AC/ Start
10 1 487 1703-98 Capacitor Condensateur 1 70µF 120V 1AC/ Working

1 487 1899-91 Capacitor Condensateur 1 16µF 208-240V 1AC/ Working
11 1 471 9566-01 Relay Relais 1 120V 1AC/ Start

1 471 9566-05 Relay Relais 1 208-240V 1AC/ Start
12 1 487 1703-99 Capacitor Condensateur 1 40µF 120V 1AC/ Working

1 487 1535-76 Capacitor Condensateur 1 10µF 208-240V 1AC/ Working

Illustration

13

7 488 0142-20 Bolt Boulon 3 M10X20
14 7 734 1173-01 Disc Disque 3 Ø10,5/Ø21
15 1 487 1695-48 Bearing disc Disque de roulement 3
16 1 487 1695-49 Bearing Coussinet 1
17 3 731 2320-01 Nut Écrou 3 M10
18 1 487 0151-14 Pulley Poulie 3
19 1 487 0151-86 Disc Disque 3 Ø10,5/Ø44,5X4
20 1 488 0142-30 Screw Vis 3 M10X30
21 3 487 1831-79 V-belt Courroie trapézoïdale 1
22 1 488 0118-99 Screw Vis 3 M8X100
23 2 731 2318-01 Nut Écrou 3 M8
24 1 487 1694-34 Spacer Entretoise 3
25 1 487 1829-53 Bracket Doigt de verrouillage de 3

porte

26 1 487 1829-74 Plate Plaque 3
27 2 725 2497-51 Screw Vis 3 M10X35
28 1 731 2322-01 Nut Écrou 3 M12
29 1 734 1176-01 Disc Disque 3 M12
30 1 487 1831-35 Pulley Poul ie+Bielle 3
31 1 487 1694-35 •Shaft •Axe 3
32 2 738 2104-04 •Ball bearing •Roulement à billes 1
33 1 735 3122-00 •C-clamp •Attache en forme C 3 D20
34 1 487 1695-04 Pulley Poulie 3 50Hz

1 487 1695-03 Pulley Poulie 3 60Hz

1 487 1897-62 Pulley Poulie 3 60Hz USA

35 1 471 9018-51 Disc Disque 3 Ø6,4/ Ø22
36 1

488 0139-16 Screw Vis 3 M5X16

Notes
Remarques

wheel

Issue
Issue

Month
Month

Page
Page

25

Year
Year

Group
Groupe

TD60,TD77
Frequency converter

Convertisseur de fréquence

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

500002 2 8 2008

Info

1 1 487 3175-01 Assembly plate Plaque de montage 3
2 1 471 9790-13 Frequency converter Convertisseur de fréquence 3
3 1 438 8768-01 Filter Filtre 3
4 1 438 8766-01 Interface Interf ace 3
5 1 438 9566-02 Transformer Transformateur 3
6 1 487 0528-11 Cable set Ensemble de câbles 3
7 1 487 0528-10 Cable set Ensemble de câbles 3 With transformer

1 487 0528-09 Cable set Ensemble de câbles 3 Without transformer

8 1 487 0528-08 Cable set Ensemble de câbles 3
9 1 487 0528-05 Cable set Ensemble de câbles 3 Potentiometer

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

27

Year
Year

Group
Groupe

TD60
Heating unit, electric

Unité de chauffage, électrique

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200414/1 4 1 2009

Info

1 2 487 1781-11 Cover plate Plaque recouvrement 3
2 2 487 1781-04 Side plate Plaque de côté 3
3 1 487 1781-17 Clamp Collier 3
4 1 487 1781-13 Top panel Panneau supérieur 3
5 1 487 1697-07 Overheat protection Protection supérieure 1 175ºC 175ºC
6 1 487 1781-22 Bracket Console 3
7 1 487 1781-16 Bracket Doigt de verrouillage de 3

porte

8 1 487 2368-34 Shelf Planche 3
9 1 487 1781-19 Air reducing plate Tôle de réduction 3 24kW

10 RQ 487 1715-92 Heating element Élément chauffant 1 200V 6kW

RQ 487 1715-84 Heating element Élément chauffant 1 230V 6kW
RQ 487 1715-85 Heating element Élément chauffant 1 240V 6kW
RQ 487 1715-86 Heating element Élément chauffant 1 254V 6kW
RQ 487 1715-90 Heating element Élément chauffant 1 277V 6kW

11 2 487 1781-15 Bracket Doigt de verrouillage de 3

porte

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

29

Year
Year

Group
Groupe

TD77
Heating unit, electric

Unité de chauffage, électrique

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200415/1 4 1 2009

Info

1 2 487 1781-11 Cover plate Plaque recouvrement 3 30kW

3 487 1781-11 Cover plate Plaque recouvrement 3 36kW

2 2 487 1781-04 Side plate Plaque de côté 3 30kW

4 487 1781-04 Side plate Plaque de côté 3 36kW

3 1 487 1781-17 Clamp Collier 3 30kW

2 487 1781-17 Clamp Collier 3 36kW

4 1 487 1781-13 Top panel Panneau supérieur 3 30kW

2 487 1781-13 Top panel Panneau supérieur 3 36kW

5 1 487 1781-16 Bracket Doigt de verrouillage de 3 30kW

porte

2 487 1831-11 Bracket Doigt de verrouillage de 3 36kW

porte

6 1 487 2368-34 Shelf Planche 3
7 1 487 1781-22 Bracket Console 3 30kW

2 487 1781-22 Bracket Console 3 36kW

8 1 487 1697-07 Overheat protection Protection supérieure 1 175ºC 30kW

2 487 1697-07 Overheat protection Protection supérieure 1 175ºC 36kW

9 1 487 1781-19 Air reducing plate Tôle de réduction 3 30kW

2 487 1781-19 Air reducing plate Tôle de réduction 3 36kW
10 RQ 487 1715-93 Heating element Élément chauffant 1 200V 4,5kW

RQ 487 1715-87 Heating element Élément chauffant 1 230V 4,5kW
RQ 487 1715-88 Heating element Élément chauffant 1 240V 4,5kW
RQ 487 1715-89 Heating element Élément chauffant 1 254V 4,5KW
RQ 487 1715-91 Heating element Élément chauffant 1 277V 4,5kW
RQ 487 1715-92 Heating element Élément chauffant 1 200V 6kW
RQ 487 1715-84 Heating element Élément chauffant 1 230V 6kW
RQ 487 1715-85 Heating element Élément chauffant 1 240V 6kW
RQ 487 1715-86 Heating element Élément chauffant 1 254V 6kW
RQ 487 1715-90 Heating element Élément chauffant 1 277V 6kW

11 2 487 1781-15 Bracket Doigt de verrouillage de 3 30kW

porte

4 487 1781-15 Bracket Doigt de verrouillage de 3 36kW

porte

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

31

Year
Year

Group
Groupe

TD60
Heating unit, gas

Unité de chauffage, gaz

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200420/1 9 6 2011

Info

1 1 487 1975-41 Combustion chamber Chambre de combustion 3
2 1 487 2430-70 Gas valve with pipe Vanne de gaz avec tube 3 Complete -60500/104791

1 487 6457-01 Gas valve with pipe Vanne de gaz avec tube 3 Complete 60500/104792-

1 487 2433-76 Gas valve with pipe Vanne de gaz avec tube 3 Complete USA -60500/104791

1 487 6458-01 Gas valve with pipe Vanne de gaz avec tube 3 Complete USA 60500/104792-

3 1 487 1437-25 •Gas valve •Vanne de gaz 3 110V -60500/104791

1 471 9891-01 •Gas valve •Vanne de gaz 3 110V 60500/104792-

4 1 487 2368-12 •Pipe •Tube 3 1/2''

1 487 2368-37 •Pipe •Tube 3 1/2'' USA

5 1 487 1438-25 Control box Boîtier de contrôle 3 110V -60500/104791

1 471 9890-02 Control box Boîtier de contrôle 3 110V 60500/104792-

6 1 487 0510-73 Cable set Ensemble de câbles 3 -60500/104791

1 487 2666-85 Cable set Jeu de câbles 3 60500/104792-

7 1 487 1438-21 Cover Capot 3 -60500/104791
8 2 487 1701-19 Bracket Doigt de verrouillage de 3 1/2''

porte

9 1 487 1764-86 Gas burner Radiateur à gaz 3

1 487 1897-93 Gas burner Radiateur à gaz 3 USA
10 1 487 1815-03 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-58 •Nozzle •Buse 1 Ø3,4 0-1999FT, LPG

1 487 1815-25 Kit. LPG conversion Kit. LPG conversion 1

1 471 1953-68 •Nozzle •Buse 1 Ø3,3 2000-3999FT, LPG

1 487 1815-26 Kit. LPG conversion Kit. LPG conversion 1

1 471 1953-82 •Nozzle •Buse 1 Ø3,2 4000-5999FT, LPG

1 487 1815-27 Kit. LPG conversion Kit. LPG conversion 1

1 471 1953-57 •Nozzle •Buse 1 Ø3,1 6000-8000FT, LPG

1 471 9853-81 Nozzle Buse 1 Ø5,6 0-1999FT, GNH

1 471 9853-87 Nozzle Buse 1 Ø5,4 2000-3999FT, GNH

1 471 9853-90 Nozzle Buse 1 Ø5,2 4000-5999FT, GNH

Illustration

1 471 9853-54

Nozzle Buse 1 Ø5,0 6000-8000FT, GNH

1 471 9853-82 Nozzle Buse 1 Ø3,2 LPG

1 471 9853-48 Nozzle Buse 1 Ø3,5 GN/ GLP Australia

1 471 9853-76 Nozzle Buse 1 Ø4,7 N Fr + B

1 471 9853-81 Nozzle Buse 1 Ø5,6 GNH

1 471 9853-84 Nozzle Buse 1 Ø6,2 GNL

11 1 471 8400-06 Nut Écrou 3 R3/8'' 22NV H5
12 1 487 2368-38 Bracket Doigt de verrouillage de 3

porte

1 487 1764-09 Bracket Doigt de verrouillage de 3 50Hz

porte

13 1 487 1701-22 Cover Couvercle 3
14 1 487 1533-96 Air reducing plate Tôle de réduction 3 Ø40
15 1 487 0068-28 Sensor Détecteur 3
16 1 487 0068-24 Elektrode Électrode 3
17 1 487 2309-30 Ignition cable Câble d'allumage 3 Gnist
18 1 487 2309-31 Cable Câble 3
19 1 471 8815-04 Thermostat Thermostat 1

1 487 1697-03 Thermostat Thermostat 1 Japan
20 1 487 2290-98 Clamp Archet 3

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

33

Year
Year

Group
Groupe

TD60
Heating unit, town gas

Unité de chauffage, ville - gaz

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200423/1 2 12 2008

Info

1 1 487 1975-41 Combustion chamber Chambre de combustion 3
2 1 487 1415-72 Gas valve with pipe Vanne de gaz avec tube 3 1'' Complete
3 1 487 2368-42 Fitting Garniture 3
4 1 487 1438-25 Control box Boîtier de contrôle 3 110V
5 1 487 1438-21 Cover Capot 3
6 2 487 7057-40 Terminal Terminal 3
7 1 487 1415-73 Pipe Tube 3 1'' Complete
8 2 487 1764-33 Bracket Doigt de verrouillage de 3 1''

porte

9 1 487 2290-98 Clamp Archet 3
10 1 487 1764-85 Gas burner Radiateur à gaz 3
11 1 471 9853-78 Nozzle Buse 3 Ø9,3/GT Gr.B

1 471 9853-55 Nozzle Buse 3 Ø10/GT Gr.A
1 471 9853-77 Nozzle Buse 3 Ø10,6/GT Gr.D

12 1 471 8400-06 Nut Écrou 3 R3/8'' 22NV H5
13 1 487 2368-38 Bracket Doigt de verrouillage de 3

porte

14 1 487 1701-22 Cover Couvercle 3
15 1 487 0068-28 Sensor Détecteur 3
16 1 487 0068-24 Elektrode Électrode 3
17 1 487 2309-30 Ignition cable Câble d'allumage 3
18 1 487 2309-31 Cable Câble 3
19 1 471 8815-04 Thermostat Thermostat 1,2

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

35

Year
Year

Group
Groupe

Page
Page

TD77
Heating unit, gas

Unité de chauffage, gaz

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200421/2 4 12 2008

Info

1 1 487 1935-39 Combustion chamber Chambre de combustion 3

2 2 487 1935-60 Gas valve Vanne de gaz 3 110V

3 1 487 1935-41 Branch terminal Collecteur 3 1/2'' With nipple

1 487 1935-87 Branch terminal Collecteur 3 1/2'' With nipple USA
4 2 487 1437-28 •O-ring •Joint torique 3
5 1 487 1437-29 •Pipe plug •Bouchon de tuyau 3
6 1 487 1935-40 Branch terminal Collecteur 3 3/4'' With pipe

1 487 1935-43 Branch terminal Collecteur 3 3/4'' With pipe USA
7 2 487 1437-28 •O-ring •Joint torique 3
8 16 487 1437-30 •Screw •Vis 3 M4x45
9 1 487 1437-29 •Pipe plug •Bouchon de tuyau 3

10 1 487 1438-25 Control box Boîtier de contrôle 3 110V
11 1 487 0510-74 Cable set Ensemble de câbles 3
12 1 487 1438-21 Cover Capot 3
13 1 487 2299-76 Cable set Ensemble de câbles 3
14 2 487 1701-46 Bracket Doigt de verrouillage de 3 3/4''

porte

15 1 487 2290-98 Clamp Archet 3
16 1 471 9869-18 Gas burner Radiateur à gaz 3 54kW
17 1 471 9853-60 Nozzle Buse 1 Ø3,8 LPG

1 471 9853-87 Nozzle Buse 1 Ø5,4 GN (Frace + Belgium)

1 471 9853-50 Nozzle Buse 1 Ø6,5 GNL/ GNH

1 487 1815-04 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-48 •Nozzle •Buse 1 Ø3,5 0-1999FT, LPG

1 487 1815-28 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-58 •Nozzle •Buse 1 Ø3,4 2000-3999FT, LPG

1 487 1815-29 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-82 •Nozzle •Buse 1 Ø3,2 4000-5999FT, GNH

Illustration

1 487 1815-30

Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-57 •Nozzle •Buse 1 Ø3,1 6000-8000FT, LPG

1 471 9853-95 Nozzle Buse 1 Ø5,8 0-1999FT, GNH

1 471 9853-81 Nozzle Buse 1 Ø5,6 2000-3999FT, GNH

1 471 9853-87 Nozzle Buse 1 Ø5,4 4000-5999FT, GNH

1 471 9853-90 Nozzle Buse 1 Ø5,2 6000-8000FT, GNH

18 1 471 8400-06 Nut Écrou 3 R3/8'' 22NV H5
19 1 487 2368-38 Bracket Doigt de verrouillage de 3

porte

20 1 487 1701-22 Cover Couvercle 3
21 1 487 1533-97 Air reducing plate Tôle de réduction 3 Ø32 Used only with LP gas
22 1 487 0068-28 Sensor Détecteur 3
23 1 487 0068-24 Elektrode Électrode 3
24 1 487 2309-31 Cable Câble 3
25 1 487 2309-30 Ignition cable Câble d'allumage 3 Gnist
26 1 471 8815-04 Thermostat Thermostat 1

1 487 1697-03 Thermostat Thermostat 1 Japan

Issue
Issue

Notes
Remarques

Month
Month

37

Year
Year

Group
Groupe

TD60,TD77
Heating unit, steam

Unité de chauffage, vapeur

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200424/1 4 12 2008

TD60

TD77

1 1 1 472 7864-11 Steam battery Accumulateur d'eau chaude 1 Complete
2 10 10 471 8509-00 •Insulating sheet •Rondelle isolante 1
3 1 1 472 8243-02 Insulation Isolation 3
4 1 1 487 1973-44 Filter Filtre 3
5 1 1 487 1781-82 Screening Blindage 3
6 1 1 487 1781-51 Damper motor Moteur amortisseur 1,2
7 1 1 487 0510-67 Cable set Ensemble de câbles 3
8 1 1 487 1781-87 Hose Flexible 3
9 1 1 487 1781-93 Hose Flexible 3 45º

10 2 2 487 1781-85 Nipple sleeve Prise de douille 3

2 2 487 1781-63 Nipple sleeve Prise de douille 3 USA

11 1 1 487 1781-59 Grommet Oeillet 3
12 1 1 487 2368-21 Baffle plate Plaque d'écran 3 Steam Upper
13 1 1 487 1959-11 Sealing strip Bande d'étanchéité 1
14 1 1 487 2368-28 Cover Couvercle 3
15 1 1 487 2368-29 Cover Couvercle 3 With switch
16 1 1 487 0289-20 Guide pin Cheville 3
17 1 1 471 9678-96 Turning device Dispositif 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

39

Year
Year

Group
Groupe

Page
Page

41

TD60,TD77
Control unit

Unité de contrôle

Item

Quantity

Article

Quantité

Art.No
Réf. article

Description Description Info

Schéma

200427/1 6 1 2010

TD60

TD77

1 1 1 487 0511-22 Component plate Plaque composants 3
2 2 2 762 1137-10 Cable gland Passe-fil 3 Ø16
3 1 1 487 0510-75 Cable set Ensemble de câbles 3 Electric

1 487 0510-77 Cable set Ensemble de câbles 3 Electric 36kW

1 487 0510-73 Cable set Ensemble de câbles 3 Gas

1 487 0510-74 Cable set Ensemble de câbles 3 Gas

4 1 1 487 0510-67 Cable set Ensemble de câbles 3 Steam
5 1 1 487 0289-48 Transformer Transformateur 1,2 120V

1 1 487 0289-47 Transformer Transformateur 1,2 200-240V

1 1 487 0289-46 Transformer Transformateur 1,2 400-480V

6 1 1 487 0510-44 Cable set Ensemble de câbles 3 Moisture sensor
7 1 Cable set Jeu de câbles See group 200408

1 Cable set Jeu de câbles See group 200409

8 1 1 487 0510-75 Cable set Ensemble de câbles 3 Electric

1 487 0510-77 Cable set Ensemble de câbles 3 Electric 36kW

1 1 487 0510-66 Cable set Ensemble de câbles 3 Gas + steam

1 487 0510-64 Cable set Ensemble de câbles 3 Gas + steam 120V
1 487 0510-72 Cable set Ensemble de câbles 3 Gas + steam

9 1 1 487 1535-65 Catch Blocage 3

10 RQ RQ 438 9636-11 Relay Relais 1

1 438 9636-81 Relay Relais 1 120V 1AC

1 438 9637-31 Relay Relais 1 120V

11 1 1 487 0510-02 Cable set Ensemble de câbles 3 Electric + gas, reversering,

1 1 487 0510-03 Cable set Ensemble de câbles 3 Electric + gas, reversering

1 1 487 0510-06 Cable set Ensemble de câbles 3 Electric + gas, moisture

1 1 487 0510-07 Cable set Ensemble de câbles 3 Electric + gas

1 1 490 3500-01 Cable set Jeu de câbles 3 1AC, with reversing el/gas

Illustration

1 1

1 1 487 0510-11 Cable set Ensemble de câbles 3 Steam, reversering

1 1 490 3500-02 Cable set Jeu de câbles 3 1AC, with reversing steam

1 1 487 0510-14 Cable set Ensemble de câbles 3 Steam, moisture sensor

1 1 487 0510-15 Cable set Ensemble de câbles 3 Steam

1 487 0510-16 Cable set Ensemble de câbles 3 Gas 120V, moisture sensor
1 487 0510-17 Cable set Ensemble de câbles 3 Gas 120V
1 487 0510-18 Cable set Ensemble de câbles 3 Steam 120V, moisture

1 487 0510-19 Cable set Ensemble de câbles 3 Steam 120V

1 1 487 0510-01 Cable set Ensemble de câbles 3 Emergency stop Electric +

1 1 487 0510-04 Cable set Ensemble de câbles 3 Emergency stop Electric +

1 1 487 0510-05 Cable set Ensemble de câbles 3 Emergency stop Electric +

1 1 487 0510-08 Cable set Ensemble de câbles 3 Emergency stop Steam,

1 1 487 0510-09 Cable set Ensemble de câbles 3 Emergency stop Steam,

1 1 487 0510-12 Cable set Ensemble de câbles 3 Emergency stop Steam,

1 1 487 0510-13 Cable set Ensemble de câbles 3 Emergency stop Steam

12 1 1 762 1191-10 Cable gland Passe-fil 3 Ø28
13 1 1 438 8776-01 Printed circuit board Carte de circuit imprimé 1 PCB

487 0510-10 Cable set Ensemble de câbles 3 Steam, reversering,

Info

Issue
Issue

Notes
Remarques

Month
Month

moisture sensor

sensor

moisture sensor

sensor

gas, reversering, moisture
sensor

gas, moisture sensor

gas

reversering, moisture
sensor

reversering

moisture sensor

Year
Year

Group
Groupe

TD60,TD77
Control unit

Unité de contrôle

Item

Quantity

Article

Quantité

TD60

TD77

14 1 1 438 0299-01 Spacer sleeve Manchon entretoise 3
15 1 1 471 7958-02 Spacer element Pièce écartement 3
16 1 1 413 3182-31 Cable set Ensemble de câbles 3
17 1 1 4133182330 Cable set Ensemble de câbles 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

200427/1 6 1 2010

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

43

Year
Year

Group
Groupe

Page
Page

45

TD60,TD77
Connection unit

Connexion

Item

Quantity

Article

Quantité

Art.No
Réf. article

Description Description Info

Schéma

200410/2 6 10 2009

TD60

TD77

1 1 1 487 0511-18 Connection console Support de raccordement 3 Electric 200-240V 3AC

1 1 487 0511-20 Connection console Support de raccordement 3 200-240V 1AC/ 200-480V

1 1 487 0511-19 Connection console Support de raccordement 3 Steam

2 1 1 762 1209-10 Cable gland Passe-fil 3
3 1 1 487 0510-66 Cable set Ensemble de câbles 3 Gas + steam

1 1 487 0510-64 Cable set Ensemble de câbles 3 Gas + steam
4 1 1 487 0281-04 Connection clamp Barrette de connexion 3 5-pole Gas + steam
5 1 1 487 0289-16 Ground terminal Borne de terre 3 Gas + steam
6 1 1 487 0510-69 Cable Câble 3 1,25A Electric

1 1 487 0510-71 Cable Câble 3 1,25A Gas + steam
7 1 1 487 0289-17 RC-unit Diode RC 3
8 1 1 438 9636-11 Relay Relais 1 400V 3NAC
9 1 1 487 0510-68 Cable Câble 3 1,25A

10 1 1 487 2000-62 Cable Câble 3 Central control
11 1 487 0510-75 Cable set Ensemble de câbles 3 Electric

1 1 487 0510-66 Cable set Ensemble de câbles 3 Gas + steam

1 487 0510-75 Cable set Ensemble de câbles 3 Electric 30kW
1 487 0510-77 Cable set Ensemble de câbles 3 Electric 36kW

1 487 0510-75 Cable set Ensemble de câbles 3 Electric

12 1 1 487 1702-45 Plug Fiche 3 Japan
13 1 1 487 2600-61 Cable Câble 3 LM10/CMIS
14 RQ RQ 438 8761-06 Terminal block Borne de raccordement 3 Electric 400V 3AC/3NAC

RQ 487 2217-20 Terminal block Borne de raccordement 3 Electric 400V 3AC/3NAC

2 487 0281-66 Terminal block Borne de raccordement 3 120V 1AC Gas + steam

Illustration

15 1 1
16 1 1 487 0951-12 Ground terminal Borne de terre 3 Electric 400V 3AC/3NAC

1 487 0289-22 Ground terminal Borne de terre 3 Electric 400V 3AC/3NAC

1 487 0951-12 Ground terminal Borne de terre 3 Electric 400-480V
1 487 0951-11 Ground terminal Borne de terre 3 120V 1AC Gas + steam

17 3 3 438 8761-07 Terminal block Borne de raccordement 3 Electric 200-240V 3AC

3 487 2217-24 Terminal block Borne de raccordement 3 Electric 208-240V 3AC

18 1 1 471 8767-03 Ground terminal Borne de terre 3 Electric 200-240V 3AC

1 487 0289-23 Ground terminal Borne de terre 3 Electric 208-240V 3AC

19 1 1 487 2217-30 Switch Commutateur 3 Gas + steam

1 1 487 2217-32 Switch Commutateur 3 Electric 200-240V

1 1 487 2217-31 Switch Commutateur 3 Electric 400-480V

1 1 487 0199-36 Ground cable Câble mise terre 3 Electric

21 1 487 0510-85 Cable set Ensemble de câbles 3 200-240V

1 487 0510-85 Cable set Ensemble de câbles 3 30kW 200-240V
1 487 0510-90 Cable set Ensemble de câbles 3 36kW 230-240V

22 1 487 0510-87 Cable set Ensemble de câbles 3 Electric 400-480V

1 487 0510-90 Cable set Ensemble de câbles 3 Electric 400-480V

487 2217-21 End plate Panneau arrière 3 Electric 400V 3AC/3NAC

Info

Issue
Issue

Notes
Remarques

3AC + gas

Month
Month

Year
Year

Group
Groupe

Page
Page

47

TD60,TD77
Bracket - electric, complete

Console - electrique, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200417/1 7 10 2009

TD60

TD77

1 1 1 487 2368-19 Bracket Console 3 200-240V

1 1 487 2368-22 Bracket Console 3 400-480V
2 1 1 487 0289-36 Rail Rail 3 L=235mm 200-240V

1 1 487 0289-35 Rail Rail 3 L=175mm 400-480V

3 1 1 487 1535-79 X/Y capacitor X/Y condensateur 1
4 1 1 487 0155-90 Fuse holder Porte-fusible 3 Kit
5 3 3 487 0289-29 Fuse Fusible 1 T10A
6 1 487 0510-78 Cable set Ensemble de câbles 3 200-240V -60500/102880

1 487 0510-86 Cable set Ensemble de câbles 3 60500/102881-

1 487 0510-78 Cable set Ensemble de câbles 3 200-240V -60750/102333
1 487 0510-86 Cable set Ensemble de câbles 3 60750/102334-

7 RQ RQ 438 9637-31 Relay Relais 1
8 1 487 0510-75 Cable set Ensemble de câbles 3 200-240V -60500/102880

1 487 0510-75 Cable set Ensemble de câbles 3 30kW -60750/102333
1 487 0510-77 Cable set Ensemble de câbles 3 36kW -60750/102333
1 487 0528-07 Cable set Ensemble de câbles 3 FC 36kW -60750/102333

1 487 0510-34 Cable set Ensemble de câbles 3 60500/102881-

1 487 0510-34 Cable set Ensemble de câbles 3 60750/102334-

1 487 0528-15 Cable set Ensemble de câbles 3 FC 60500/102881-

1 487 0528-15 Cable set Ensemble de câbles 3 FC 60750/102334­ 1 487 0510-35 Cable set Jeu de câbles 3 36kW 60750/102334­ 1 487 0528-16 Cable set Ensemble de câbles 3 FC 36kW 60750/102334-

9 1 1 487 0510-76 Cable set Ensemble de câbles 3

10 1 487 0510-79 Cable set Ensemble de câbles 3 200-240V -60500/102880

1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60500/102881-

1 487 0510-79 Cable set Ensemble de câbles 3 200-240V -60750/102333
1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60750/102334-

1 1 487 0510-87 Cable set Ensemble de câbles 3 400-480V

11 1 1 487 0510-81 Cable set Ensemble de câbles 3

Illustration

1 1 487 0510-82

12 1 438 9637-31 Relay Relais 1 400-480V 24/30kW

1 438 9637-31 Relay Relais 1 400-480V 24/30kW

1 438 9638-31 Relay Relais 1 60500/102881-

1 438 9638-31 Relay Relais 1 60750/102334-

13 1 487 0510-94 Cable set Ensemble de câbles 3 200-240V 24/30kW

1 487 0510-94 Cable set Ensemble de câbles 3 200-240V 24/30kW

1 487 0510-95 Cable set Ensemble de câbles 3 400-480V 36kW

1 487 0510-95 Cable set Ensemble de câbles 3 400-480V 36kW

1 487 0510-97 Cable set Ensemble de câbles 3 400-480V 24/30kW

1 487 0510-97 Cable set Ensemble de câbles 3 400-480V 24/30kW

14 1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60500/102881-

1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60750/102334-

15 1 1 487 0510-76 Cable set Ensemble de câbles 3
16 1 487 0510-80 Cable set Ensemble de câbles 3 200-240V -60500/102880

1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60500/102881-

1 487 0510-80 Cable set Ensemble de câbles 3 200-240V -60750/102333
1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60750/102334-

17 1 487 0510-83 Cable set Ensemble de câbles 3

1 487 0510-83 Cable set Ensemble de câbles 3 30kW

Cable set Ensemble de câbles 3 30kW

Issue
Issue

Notes

Info

Remarques

60500/102881-

60750/102334-

60500/102881-

60750/102334-

60500/102881-

60750/102334-

60500/102881-

60750/102334-

Month
Month

Year
Year

Group
Groupe

Page
Page

49

TD60,TD77
Bracket - electric, complete

Console - electrique, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200417/1 7 10 2009

TD60

TD77

1 487 0510-84 Cable set Ensemble de câbles 3 36kW

18 1 487 2217-25 End plate Panneau arrière 3 -60500/102880

1 487 2217-25 End plate Panneau arrière 3 -60750/102333

1 487 0155-20 End plate Panneau arrière 3 60500/102881-

1 487 0155-20 End plate Panneau arrière 3 60750/102334-

19 3 438 8761-06 Terminal block Borne de raccordement 3 200-240V -60500/102880

3 438 8761-06 Terminal block Borne de raccordement 3 200-240V -60750/102333

3 438 8761-07 Terminal block Borne de raccordement 3 200-240V 60500/102881-

3 438 8761-07 Terminal block Borne de raccordement 3 200-240V 60750/102334-

20 3 487 0155-50 Terminal block Borne de raccordement 3 60500/102881-

3 487 0155-50 Terminal block Borne de raccordement 3 60750/102334-

21 1 487 0510-85 Cable set Ensemble de câbles 3 200-240V -60500/102880

1 487 0510-85 Cable set Ensemble de câbles 3 30kW 200-240V

1 487 0510-90 Cable set Ensemble de câbles 3 36kW 230-240V

1 487 0510-91 Cable set Ensemble de câbles 3 36kW 400-480V

1 487 0510-25 Cable set Ensemble de câbles 3 60500/102881-

1 487 0510-25 Cable set Ensemble de câbles 3 30kW 200-240V

1 487 0510-26 Cable set Jeu de câbles 3 36kW 400-480V

22 RQ RQ 487 0155-40 End stop Butée 3

Illustration

Issue
Issue

Notes

Info

Remarques

-60750/102333

-60750/102333

-60750/102333

60750/102334-

60750/102334-

Month
Month

Year
Year

Group
Groupe

TD60,TD77
Beam

Poutre

Item

Quantity

Article

Quantité

TD60

TD77

1 1 1 487 0511-04 Beam Poutre 3 EL
2 1 1 487 0511-06 Beam Poutre 3 Gas
3 1 1 487 0511-05 Beam Poutre 3 Steam
4 Rq Rq 471 7977-01 Blind plug Écrou borgne 3 Ø19

Rq Rq 487 0275-13 Blind plug Écrou borgne 3 Ø25
Rq Rq 471 7977-04 Blind plug Écrou borgne 3 Ø28

5 Rq Rq 487 0289-02 Cable glands Support de câble 3 M25

Rq Rq 487 0289-06 Cable glands Support de câble 3 M32
Rq Rq 487 0289-03 Cable glands Support de câble 3 M40
Rq Rq 487 0289-04 Cable glands Support de câble 3 M50
Rq Rq 487 0289-05 Cable glands Support de câble 3 M63

6 Rq Rq 487 0289-10 Lock-nut Contre-écrou 3 M25

Rq Rq 487 0289-14 Lock-nut Contre-écrou 3 M32
Rq Rq 487 0289-11 Lock-nut Contre-écrou 3 M40
Rq Rq 487 0289-12 Lock-nut Contre-écrou 3 M50
Rq Rq 487 0289-13 Lock-nut Contre-écrou 3 M63

9 1 1 487 1781-59 Grommet Oeillet 3 Steam

Art.No
Réf. article

Description Description Info

Illustration
Schéma

200400/2 3 11 2008

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

51

Year
Year

Group
Groupe

TD60,TD77
Heat Pipes, complete

Heat Pipes, complète

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200431/1 3 11 2008

TD60

TD77

1 1 1 487 1490-40 Cabinet Armoire 3 Complete
2 2 2 487 1490-77 •Cover •Capot 3
3 1 1 487 1490-67 •Cover •Capot 3
4 1 1 487 1714-60 Filter Filtre 3 Complete
5 1 1 487 1490-57 Air chamber Chambre d'aération 3 Complete
6 1 1 487 1490-49 Exhaust channel Canal de soufflage 3 Complete
9 1 1 487 1490-70 Rear panel Plaque arrière 3 Lower

10 1 1 487 1490-71 Rear panel Plaque arrière 3 Upper
11 1 1 487 1970-02 Rear panel Plaque arrière 3 Top
12 1 1 487 1490-72 Control lid Couvercle de commande 3
13 1 1 487 1490-64 Channel Canal 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

53

Year
Year

Group
Groupe

TD60,TD77
Coin meter, complete

Sélecteur de monnaie, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200145/2 11 2 2011

TD60

TD77

1 1 1 487 1457-01 Coin meter Sélecteur de monnaie 3 25 cent USA

1 1 487 1457-02 Coin meter Sélecteur de monnaie 3 25 cent Canada

1 1 487 1457-03 Coin meter Sélecteur de monnaie 3 100 Yen Japan

1 1 487 1457-04 Coin meter Sélecteur de monnaie 3 1 Euro+50 Eurocent

1 1 487 1457-05 Coin meter Sélecteur de monnaie 3 1£ 20pence GB

1 1 487 1457-06 Coin meter Sélecteur de monnaie 3 1+5 Dkr.

1 1 487 1457-07 Coin meter Sélecteur de monnaie 3 10+50 Dollar Taiwan

1 1 487 1457-08 Coin meter Sélecteur de monnaie 3 1+2 DKr.

1 1 487 1457-09 Coin meter Sélecteur de monnaie 3 1+10 DKr.

1 1 487 1457-10 Coin meter Sélecteur de monnaie 3 2+5 Dkr.

1 1 487 1457-11 Coin meter Sélecteur de monnaie 3 2+10 DKr.

1 1 487 1457-12 Coin meter Sélecteur de monnaie 3 5+10 DKr.

1 1 487 1457-13 Coin meter Sélecteur de monnaie 3 1+5 NKr.

1 1 487 1457-14 Coin meter Sélecteur de monnaie 3 10+1 NKr.

1 1 487 1457-15 Coin meter Sélecteur de monnaie 3 10+5 NKr.

1 1 487 1457-16 Coin meter Sélecteur de monnaie 3 10+20 NKr.

1 1 487 1457-17 Coin meter Sélecteur de monnaie 3 1+0,20 CHFranc

1 1 438 8924-03 Coin meter Sélecteur de monnaie 3 2 Coins, 1+2 CHF

1 1 438 8924-01 Coin meter Monnayeur 3 2 Coins, 1+5 LTL

1 1 438 8924-06 Coin meter Monnayeur 3 2 Coins, 1+2 NZD

1 1 487 1457-18 Coin meter Sélecteur de monnaie 3 1+5 Shekel Israel

1 1 487 1457-19 Coin meter Sélecteur de monnaie 3 2+5 Rand ZA

1 1 487 1457-20 Coin meter Sélecteur de monnaie 3 1+5 Dollar Hongkong

1 1 487 1457-21 Coin meter Sélecteur de monnaie 3 100 + 500 Yen Japan

1 1 487 1457-22 Coin meter Sélecteur de monnaie 3 1 Dollar+20 cent

1 1 487 1457-23 Coin meter Sélecteur de monnaie 3 10+50 Eurocent

1 1 487 1457-24 Coin meter Sélecteur de monnaie 3 1 Euro+10 Eurocent

1 1 487 1457-25 Coin meter Sélecteur de monnaie 3 1 Euro+20 Eurocent

1 1 487 1457-26 Coin meter Sélecteur de monnaie 3 1+2Euro

1 1 487 1457-27 Coin meter Sélecteur de monnaie 3 2 Euro+20 Eurocent

1 1 487 1457-28 Coin meter Sélecteur de monnaie 3 1MYR Ø24,5X2,7 + 0,5MYR

1 1 487 1457-29 Coin meter Sélecteur de monnaie 3 Mench Ø24,52X2,49

1 1 487 1457-30 Coin meter Sélecteur de monnaie 3 1 Dollar Canada

1 1 487 1457-31 Coin meter Sélecteur de monnaie 3 1AED Ø24,0x2,0

1 1 487 1457-32 Coin meter Sélecteur de monnaie 3 1 Dollar Australia

1 1 438 8924-05 Coin meter Monnayeur 3 2 Coins, 2+2 AUD

1 1 487 1457-33 Coin meter Sélecteur de monnaie 3 20 Kr. CS

1 1 487 1457-34 Coin meter Sélecteur de monnaie 3 1 DKr.

1 1 487 1457-35 Coin meter Sélecteur de monnaie 3 2 DKr.

1 1 487 1457-36 Coin meter Sélecteur de monnaie 3 10 DKr.

1 1 487 1457-37 Coin meter Sélecteur de monnaie 3 10 Eurocent

1 1 487 1457-38 Coin meter Sélecteur de monnaie 3 20 Eurocent

1 1 487 1457-39 Coin meter Sélecteur de monnaie 3 50 Eurocent

1 1 487 1457-40 Coin meter Sélecteur de monnaie 3 1 Euro

1 1 487 1457-41 Coin meter Sélecteur de monnaie 3 20 pence Ø21,4x1,75

1 1 487 1457-42 Coin meter Sélecteur de monnaie 3 1 Dollar Hongkong

1 1 487 1457-43 Coin meter Sélecteur de monnaie 3 5 Dollar Hongkong

1 1 487 1457-45 Coin meter Sélecteur de monnaie 3 500 Won Korea

1 1 487 1457-46 Coin meter Sélecteur de monnaie 3 0,2 MYR

1 1 487 1457-47 Coin meter Sélecteur de monnaie 3 0,5 MYR

1 1 487 1457-48 Coin meter Sélecteur de monnaie 3 1 SKr.

1 1 487 1457-49 Coin meter Sélecteur de monnaie 3 5 SKr.

1 1 487 1457-50 Coin meter Sélecteur de monnaie 3 10 SKr.

1 1 487 1457-51 Coin meter Sélecteur de monnaie 3 50cent SGP

1 1 487 1457-52 Coin meter Sélecteur de monnaie 3 1 Dollar SGP

Illustration

Issue
Issue

Notes

Info

Remarques

Ø27,7X2,1 Malaysia

Belgium

Month
Month

Page
Page

55

Year
Year

Group
Groupe

TD60,TD77
Coin meter, complete

Sélecteur de monnaie, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200145/2 11 2 2011

TD60

TD77

1 1 487 1457-53 Coin meter Sélecteur de monnaie 3 10 Dollar Taiwan

1 1 487 1457-54 Coin meter Sélecteur de monnaie 3 2 Rand ZA

1 1 487 1457-55 Coin meter Sélecteur de monnaie 3 1 NKr.

1 1 487 1457-56 Coin meter Sélecteur de monnaie 3 5 NKr.

1 1 487 1457-57 Coin meter Sélecteur de monnaie 3 10 NKr.

1 1 487 1457-58 Coin meter Sélecteur de monnaie 3 AEG Token Ø21x1,85

1 1 487 1457-59 Coin meter Sélecteur de monnaie 3 AEG Token ø25,75x1,5

1 1 487 1457-60 Coin meter Sélecteur de monnaie 3 AEG Token Ø26x2,1

1 1 487 1457-61 Coin meter Sélecteur de monnaie 3 AEG Token Ø22,5x2

1 1 487 1457-62 Coin meter Sélecteur de monnaie 3 Austromat Ø 21,6x1,55

1 1 487 1457-63 Coin meter Sélecteur de monnaie 3 Automatik Token Ø20x1,6

1 1 487 1457-64 Coin meter Sélecteur de monnaie 3 BHG gas - coin

1 1 487 1457-65 Coin meter Sélecteur de monnaie 3 Token el-coin

1 1 487 1457-66 Coin meter Sélecteur de monnaie 3 RM el-coin

1 1 487 1457-67 Coin meter Sélecteur de monnaie 3 Elux Token Ø24,3x1,5

1 1 487 1457-68 Coin meter Sélecteur de monnaie 3 Finnish token Ø26,3x1,9

1 1 487 1457-69 Coin meter Sélecteur de monnaie 3 Coin Meter Ø22,3x1,5

1 1 487 1457-70 Coin meter Sélecteur de monnaie 3 Micromatik Token1

1 1 487 1457-71 Coin meter Sélecteur de monnaie 3 Micromatik Token2

1 1 487 1457-72 Coin meter Sélecteur de monnaie 3 Miele Token Ø28,07x1,85

1 1 487 1457-73 Coin meter Sélecteur de monnaie 3 Miele Token Ø23,02x1,8

1 1 487 1457-74 Coin meter Sélecteur de monnaie 3 Nyborg Coin-operated

1 1 487 1457-75 Coin meter Sélecteur de monnaie 3 1 Token Müller Ø22,0x1,6

1 1 487 1457-76 Coin meter Sélecteur de monnaie 3 Müller Token Ø25x2

1 1 487 1457-77 Coin meter Sélecteur de monnaie 3 NL FAM Ø28,42x2

1 1 487 1457-78 Coin meter Sélecteur de monnaie 3 NY1 Token

1 1 487 1457-79 Coin meter Sélecteur de monnaie 3 NY2 Token

1 1 487 1457-80 Coin meter Sélecteur de monnaie 3 NY3 Token

1 1 487 1457-81 Coin meter Sélecteur de monnaie 3 NY 4 Token Ø27,3x1,6

1 1 487 1457-82 Coin meter Sélecteur de monnaie 3 SAB Token

1 1 487 1457-83 Coin meter Sélecteur de monnaie 3 Sporrong Ø24,3x1,27

1 1 487 1457-84 Coin meter Sélecteur de monnaie 3 1 Token Ø22,45x1,7 USA

1 1 487 1457-85 Coin meter Sélecteur de monnaie 3 VØ 1 Token

1 1 487 1457-86 Coin meter Sélecteur de monnaie 3 VØ 2 Token

1 1 487 1457-87 Coin meter Sélecteur de monnaie 3 WA 1 Token Ø24,3x1,5

1 1 487 1457-88 Coin meter Sélecteur de monnaie 3 WA 2 Token

1 1 487 1457-89 Coin meter Sélecteur de monnaie 3 WA 3 Token Ø190x1,0

1 1 487 1457-90 Coin meter Sélecteur de monnaie 3 WA 4 Token

1 1 487 1457-91 Coin meter Sélecteur de monnaie 3 WA 5 Token Ø22,35x1,6

1 1 487 1457-92 Coin meter Sélecteur de monnaie 3 WA 6 Token Ø23,7x1,3

1 1 487 1457-93 Coin meter Sélecteur de monnaie 3 Wasch Center Token Ø23,

1 1 487 1457-94 Coin meter Sélecteur de monnaie 3 1 Dollar+25 cent Canada

1 1 487 1457-95 Coin meter Sélecteur de monnaie 3 1+0,5 Dollar New Zealand

1 1 487 1457-96 Coin meter Sélecteur de monnaie 3 Token Ø32x2,0 322PL
2 1 1 487 0281-98 Sensor Détecteur 1 Münzprüfer meter

1 1 487 0281-99 Sensor Détecteur 1 Münzprüfer meter Japan

1 1 471 8910-91 Sensor Détecteur 1 Müller meter
3 4 4 488 6549-27 Screw Vis 3 M4x15

Illustration

Info

Issue
Issue

Notes
Remarques

NL

Hongkong

5x1,3

Month
Month

Page
Page

57

Year
Year

Page
Page

1

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
125 8760-00 7

413 3182-31 43
4133182330 43
432 2230-01 15
432 2233-02 15
432 2620-02 9
432 2620-12 9
438 0299-01 43
438 8761-06 45
438 8761-06 49
438 8761-07 45
438 8761-07 49
438 8766-01 27
438 8768-01 27
438 8776-01 41
438 8924-01 55
438 8924-03 55
438 8924-05 55
438 8924-06 55
438 9566-02 27
438 9636-11 41
438 9636-11 45
438 9636-81 41
438 9637-31 41
438 9637-31 47
438 9638-31 47
471 1765-25 15
471 1765-26 15
471 1765-49 15
471 1765-50 15
471 1953-57 33
471 1953-68 33
471 1953-82 33
471 2068-48 15
471 7903-03 15
471 7958-02 43
471 7977-01 51
471 7977-04 51
471 8400-06 33
471 8400-06 35
471 8400-06 37
471 8502-18 15
471 8509-00 39
471 8750-17 9
471 8750-18 9
471 8767-03 45
471 8815-04 33
471 8815-04 35
471 8815-04 37
471 8910-91 57
471 9018-51 21
471 9018-51 25
471 9525-26 23
471 9525-26 25
471 9566-01 23
471 9566-01 25
471 9566-05 23
471 9566-05 25
471 9628-32 11
471 9628-75 11
471 9678-96 7
471 9678-96 39
471 9790-13 27
471 9853-48 33
471 9853-48 37
471 9853-50 37

471 9853-54 33
471 9853-55 35
471 9853-57 37
471 9853-58 33
471 9853-58 37
471 9853-60 37
471 9853-76 33
471 9853-77 35
471 9853-78 35
471 9853-81 33
471 9853-81 37
471 9853-82 33
471 9853-82 37
471 9853-84 33
471 9853-87 33
471 9853-87 37
471 9853-90 33
471 9853-90 37
471 9853-95 37
471 9869-18 37
471 9890-02 33
471 9891-01 33
472 7307-01 15
472 7308-01 15
472 7414-01 7
472 7463-02 7
472 7777-01 7
472 7864-11 39
472 8012-01 7
472 8243-02 39
472 9920-10 9
472 9920-11 9
472 9920-12 9
472 9927-01 21
472 9927-04 9
472 9927-05 9
487 0068-24 33
487 0068-24 35
487 0068-24 37
487 0068-28 33
487 0068-28 35
487 0068-28 37
487 0101-97 19
487 0101-98 19
487 0150-10 15
487 0150-12 19
487 0150-14 21
487 0151-14 25
487 0151-15 15
487 0151-15 19
487 0151-86 21
487 0151-86 25
487 0155-20 49
487 0155-40 49
487 0155-50 49
487 0155-90 47
487 0191-25 11
487 0199-36 45
487 0274-00 21
487 0274-00 25
487 0274-01 21
487 0274-01 25
487 0274-02 21
487 0274-02 25
487 0274-04 25
487 0274-05 25

487 0274-06 25
487 0274-11 21
487 0274-18 7
487 0274-49 7
487 0274-49 11
487 0275-13 51
487 0281-04 45
487 0281-16 9
487 0281-66 45
487 0281-71 15
487 0281-98 57
487 0281-99 57
487 0285-72 11
487 0285-74 11
487 0285-75 11
487 0285-78 11
487 0286-09 7
487 0289-02 51
487 0289-03 51
487 0289-04 51
487 0289-05 51
487 0289-06 51
487 0289-10 51
487 0289-11 51
487 0289-12 51
487 0289-13 51
487 0289-14 51
487 0289-16 45
487 0289-17 45
487 0289-20 39
487 0289-22 45
487 0289-23 45
487 0289-29 47
487 0289-35 47
487 0289-36 47
487 0289-46 41
487 0289-47 41
487 0289-48 41
487 0289-51 23
487 0289-51 25
487 0510-01 41
487 0510-02 41
487 0510-03 41
487 0510-04 41
487 0510-05 41
487 0510-06 41
487 0510-07 41
487 0510-08 41
487 0510-09 41
487 0510-10 41
487 0510-11 41
487 0510-12 41
487 0510-13 41
487 0510-14 41
487 0510-15 41
487 0510-16 41
487 0510-17 41
487 0510-18 41
487 0510-19 41
487 0510-25 49
487 0510-26 49
487 0510-30 9
487 0510-34 47
487 0510-35 47
487 0510-44 19
487 0510-44 41

487 0510-55 21
487 0510-56 21
487 0510-56 25
487 0510-57 21
487 0510-57 25
487 0510-58 21
487 0510-59 25
487 0510-64 41
487 0510-64 45
487 0510-65 11
487 0510-66 41
487 0510-66 45
487 0510-67 39
487 0510-67 41
487 0510-68 45
487 0510-69 45
487 0510-71 45
487 0510-72 41
487 0510-73 33
487 0510-73 41
487 0510-74 37
487 0510-74 41
487 0510-75 41
487 0510-75 45
487 0510-75 47
487 0510-76 47
487 0510-77 41
487 0510-77 45
487 0510-77 47
487 0510-78 47
487 0510-79 47
487 0510-80 47
487 0510-81 47
487 0510-82 47
487 0510-83 47
487 0510-84 49
487 0510-85 45
487 0510-85 49
487 0510-86 47
487 0510-87 45
487 0510-87 47
487 0510-90 45
487 0510-90 49
487 0510-91 49
487 0510-94 47
487 0510-95 47
487 0510-97 47
487 0510-98 47
487 0511-00 7
487 0511-04 51
487 0511-05 51
487 0511-06 51
487 0511-18 45
487 0511-19 45
487 0511-20 45
487 0511-22 41
487 0511-23 15
487 0511-24 15
487 0511-26 11
487 0511-30 15
487 0511-31 15
487 0523-60 13
487 0523-61 13
487 0523-70 13
487 0523-71 13
487 0523-85 13

Page
Page

2

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
487 0523-95 13

487 0527-01 11
487 0528-05 27
487 0528-07 47
487 0528-08 27
487 0528-09 27
487 0528-10 27
487 0528-11 27
487 0528-15 47
487 0528-16 47
487 0906-01 13
487 0908-01 9
487 0909-01 9
487 0910-00 9
487 0910-01 9
487 0910-02 9
487 0910-03 9
487 0911-00 9
487 0911-01 9
487 0911-02 9
487 0911-19 9
487 0911-21 9
487 0911-22 9
487 0911-28 9
487 0911-31 9
487 0911-32 9
487 0911-49 9
487 0911-62 9
487 0911-63 9
487 0928-01 9
487 0936-20 9
487 0945-01 9
487 0951-11 45
487 0951-12 45
487 0960-05 9
487 0960-20 9
487 0960-55 9
487 0961-20 7
487 0961-75 7
487 0962-20 7
487 0962-75 7
487 0963-20 7
487 0963-75 7
487 0971-20 7
487 0971-75 7
487 0972-20 7
487 0972-75 7
487 0973-20 7
487 0973-75 7
487 0982-20 9
487 0986-27 11
487 0986-75 11
487 0998-36 11
487 1376-07 15
487 1415-72 35
487 1415-73 35
487 1437-25 33
487 1437-28 37
487 1437-29 37
487 1437-30 37
487 1438-21 33
487 1438-21 35
487 1438-21 37
487 1438-25 33
487 1438-25 35
487 1438-25 37

487 1457-01 55
487 1457-02 55
487 1457-03 55
487 1457-04 55
487 1457-05 55
487 1457-06 55
487 1457-07 55
487 1457-08 55
487 1457-09 55
487 1457-10 55
487 1457-11 55
487 1457-12 55
487 1457-13 55
487 1457-14 55
487 1457-15 55
487 1457-16 55
487 1457-17 55
487 1457-18 55
487 1457-19 55
487 1457-20 55
487 1457-21 55
487 1457-22 55
487 1457-23 55
487 1457-24 55
487 1457-25 55
487 1457-26 55
487 1457-27 55
487 1457-28 55
487 1457-29 55
487 1457-30 55
487 1457-31 55
487 1457-32 55
487 1457-33 55
487 1457-34 55
487 1457-35 55
487 1457-36 55
487 1457-37 55
487 1457-38 55
487 1457-39 55
487 1457-40 55
487 1457-41 55
487 1457-42 55
487 1457-43 55
487 1457-45 55
487 1457-46 55
487 1457-47 55
487 1457-48 55
487 1457-49 55
487 1457-50 55
487 1457-51 55
487 1457-52 55
487 1457-53 57
487 1457-54 57
487 1457-55 57
487 1457-56 57
487 1457-57 57
487 1457-58 57
487 1457-59 57
487 1457-60 57
487 1457-61 57
487 1457-62 57
487 1457-63 57
487 1457-64 57
487 1457-65 57
487 1457-66 57
487 1457-67 57

487 1457-68 57
487 1457-69 57
487 1457-70 57
487 1457-71 57
487 1457-72 57
487 1457-73 57
487 1457-74 57
487 1457-75 57
487 1457-76 57
487 1457-77 57
487 1457-78 57
487 1457-79 57
487 1457-80 57
487 1457-81 57
487 1457-82 57
487 1457-83 57
487 1457-84 57
487 1457-85 57
487 1457-86 57
487 1457-87 57
487 1457-88 57
487 1457-89 57
487 1457-90 57
487 1457-91 57
487 1457-92 57
487 1457-93 57
487 1457-94 57
487 1457-95 57
487 1457-96 57
487 1490-40 53
487 1490-49 53
487 1490-57 53
487 1490-64 53
487 1490-67 53
487 1490-70 53
487 1490-71 53
487 1490-72 53
487 1490-77 53
487 1510-88 13
487 1512-30 7
487 1533-96 33
487 1533-97 37
487 1535-65 41
487 1535-76 25
487 1535-79 47
487 1600-12 7
487 1626-04 7
487 1694-32 21
487 1694-34 21
487 1694-34 25
487 1694-35 21
487 1694-35 25
487 1694-48 21
487 1694-55 21
487 1694-64 7
487 1694-92 15
487 1695-03 25
487 1695-04 25
487 1695-15 7
487 1695-26 21
487 1695-27 21
487 1695-30 21
487 1695-35 21
487 1695-48 21
487 1695-48 25
487 1695-49 21

487 1695-49 25
487 1695-53 21
487 1695-64 15
487 1695-79 7
487 1695-84 7
487 1695-87 21
487 1695-87 25
487 1695-91 15
487 1695-92 15
487 1697-03 33
487 1697-03 37
487 1697-07 29
487 1697-07 31
487 1701-19 33
487 1701-22 33
487 1701-22 35
487 1701-22 37
487 1701-46 37
487 1702-45 45
487 1702-69 15
487 1703-98 23
487 1703-98 25
487 1703-99 25
487 1707-09 13
487 1707-11 9
487 1707-12 9
487 1714-60 53
487 1715-84 29
487 1715-84 31
487 1715-85 29
487 1715-85 31
487 1715-86 29
487 1715-86 31
487 1715-87 31
487 1715-88 31
487 1715-89 31
487 1715-90 29
487 1715-90 31
487 1715-91 31
487 1715-92 29
487 1715-92 31
487 1715-93 31
487 1756-01 15
487 1756-01 19
487 1756-02 15
487 1756-02 19
487 1756-20 15
487 1756-33 13
487 1763-01 21
487 1763-02 21
487 1763-03 21
487 1763-05 7
487 1763-06 7
487 1763-08 15
487 1763-09 7
487 1763-59 21
487 1763-76 21
487 1764-09 33
487 1764-22 7
487 1764-33 35
487 1764-35 7
487 1764-38 7
487 1764-39 7
487 1764-85 35
487 1764-86 33
487 1775-01 7

Page
Page

3

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
487 1781-04 29

487 1781-04 31
487 1781-11 29
487 1781-11 31
487 1781-13 29
487 1781-13 31
487 1781-15 29
487 1781-15 31
487 1781-16 29
487 1781-16 31
487 1781-17 29
487 1781-17 31
487 1781-19 29
487 1781-19 31
487 1781-22 29
487 1781-22 31
487 1781-23 15
487 1781-51 39
487 1781-59 39
487 1781-59 51
487 1781-63 39
487 1781-82 39
487 1781-85 39
487 1781-87 39
487 1781-93 39
487 1813-15 7
487 1815-03 33
487 1815-04 37
487 1815-25 33
487 1815-26 33
487 1815-27 33
487 1815-28 37
487 1815-29 37
487 1815-30 37
487 1816-57 7
487 1816-78 25
487 1818-25 11
487 1820-17 7
487 1820-45 15
487 1820-64 15
487 1820-84 7
487 1821-03 15
487 1829-53 25
487 1829-74 25
487 1831-00 19
487 1831-03 11
487 1831-11 31
487 1831-13 15
487 1831-35 25
487 1831-41 7
487 1831-42 7
487 1831-72 17
487 1831-79 25
487 1875-00 9
487 1875-00 13
487 1875-05 11
487 1897-05 15
487 1897-60 7
487 1897-61 21
487 1897-62 25
487 1897-93 33
487 1898-83 19
487 1899-91 25
487 1899-95 21
487 1899-95 23
487 1924-72 9

487 1935-32 11
487 1935-39 37
487 1935-40 37
487 1935-41 37
487 1935-43 37
487 1935-60 37
487 1935-87 37
487 1946-53 13
487 1959-11 39
487 1970-02 53
487 1973-44 39
487 1975-41 33
487 1975-41 35
487 1976-73 21
487 1976-74 25
487 2000-62 45
487 2193-01 15
487 2193-01 19
487 2193-02 15
487 2193-02 19
487 2217-20 45
487 2217-21 45
487 2217-24 45
487 2217-25 49
487 2217-30 45
487 2217-31 45
487 2217-32 45
487 2219-11 13
487 2219-16 7
487 2219-31 11
487 2237-91 23
487 2237-92 23
487 2237-93 23
487 2237-94 23
487 2237-95 23
487 2237-96 21
487 2280-60 15
487 2280-61 15
487 2280-64 19
487 2280-65 15
487 2280-86 15
487 2280-87 15
487 2290-92 15
487 2290-98 33
487 2290-98 35
487 2290-98 37
487 2293-40 9
487 2293-41 9
487 2299-76 37
487 2300-18 11
487 2300-46 9
487 2307-20 11
487 2307-33 9
487 2307-53 9
487 2309-30 33
487 2309-30 35
487 2309-30 37
487 2309-31 33
487 2309-31 35
487 2309-31 37
487 2317-75 11
487 2336-42 9
487 2338-20 11
487 2338-30 11
487 2338-55 11
487 2338-65 11

487 2368-12 33
487 2368-19 47
487 2368-20 7
487 2368-21 39
487 2368-22 47
487 2368-25 7
487 2368-26 7
487 2368-28 39
487 2368-29 39
487 2368-32 25
487 2368-34 29
487 2368-34 31
487 2368-35 21
487 2368-37 33
487 2368-38 33
487 2368-38 35
487 2368-38 37
487 2368-42 35
487 2368-50 25
487 2430-53 19
487 2430-56 19
487 2430-59 19
487 2430-62 19
487 2430-63 11
487 2430-70 33
487 2433-02 19
487 2433-05 19
487 2433-08 19
487 2433-26 19
487 2433-76 33
487 2600-61 45
487 2666-85 33
487 3175-01 27
487 3390-02 11
487 6457-01 33
487 6458-01 33
487 7057-40 35
488 0118-99 21
488 0118-99 25
488 0139-16 25
488 0142-20 21
488 0142-20 25
488 0142-30 21
488 0142-30 25
488 0150-16 21
488 6549-27 57
488 7300-06 9
490 3500-01 41
490 3500-02 41
490 3500-03 25
490 3500-05 21
490 3740-01 9
647 1209-42 13
725 2329-51 21
725 2370-51 21
725 2372-51 25
725 2497-51 15
725 2497-51 21
725 2497-51 25
725 2538-51 21
728 5289-00 19
731 2318-01 21
731 2318-01 25
731 2320-01 21
731 2320-01 25
731 2322-01 21

731 2322-01 25
732 2116-01 21
732 2116-01 25
734 1173-01 21
734 1173-01 25
734 1176-01 21
734 1176-01 25
735 3122-00 21
735 3122-00 25
738 2104-04 21
738 2104-04 25
762 1137-10 7
762 1137-10 17
762 1137-10 41
762 1191-10 41
762 1209-10 45

Page
Page

4

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page

461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338

Telephone: [phone]

Parts and Service FAX: [phone]

Sales and Administration FAX: [phone]
