Spare Parts Catalogue

Catalogue de pièces de rechange

TD30. TD50. TD75.

Séchoir á tambour

From machine No. TD30 20300/0100000­ TD50 20500/0100000­ TD75 20750/0100000-

Tumble dryer

487 0999-82DOC. NO.

EDITION 25.2011

List of issues

TD30.,TD50.,TD75.

Illustration Page Table of contents

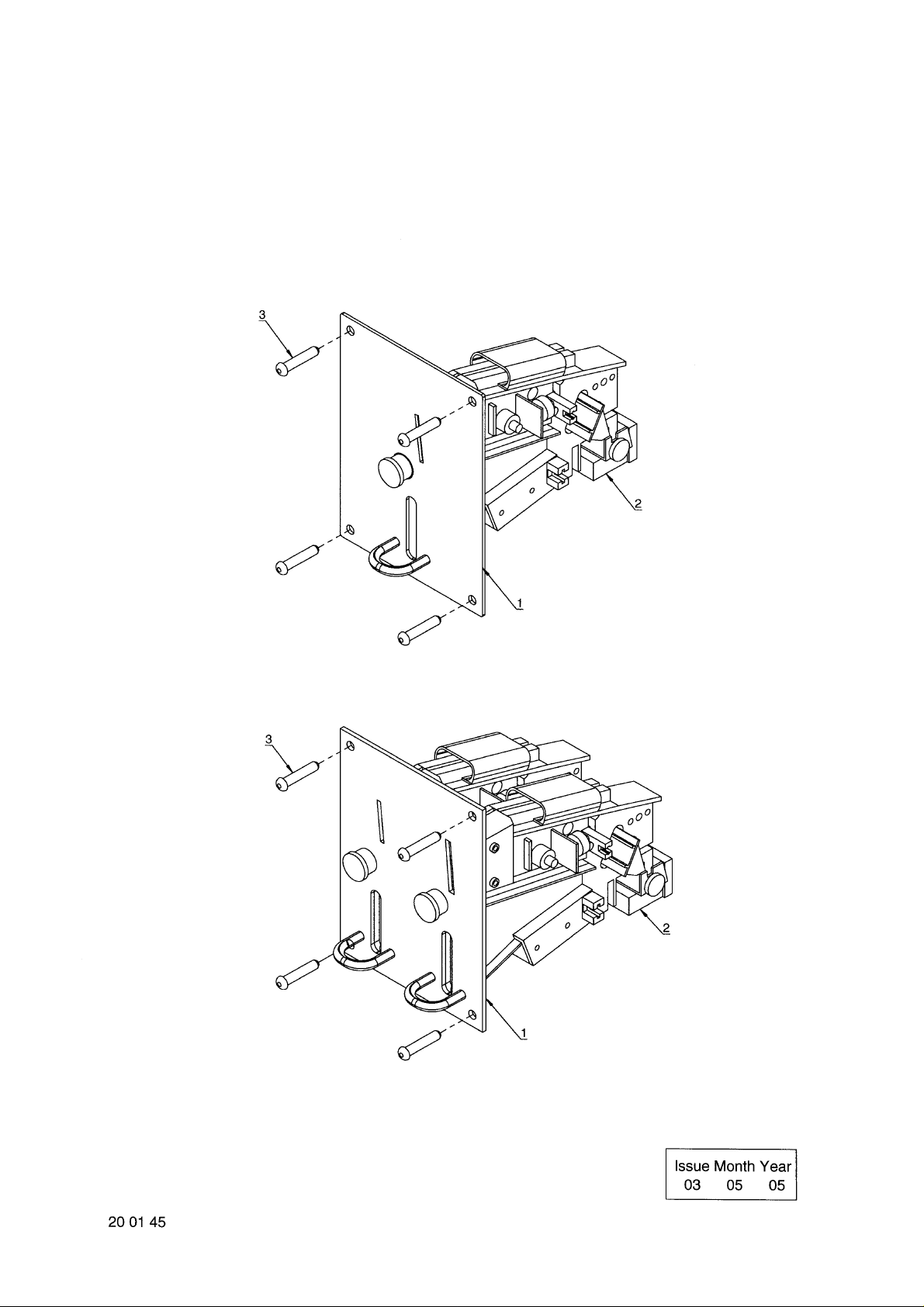

200145 75 Coin meter, complete

200384 9 Cabinet complete
200386 15 Front plate + door, complete
200387 17 Front plate + door, complete
200389 19 Filter hatch complete
200392 13 Control panel
200400 69 Beam
200401 21 Drum, complete
200403 27 Drum, complete
200404 23 Drum with moisture sensor
200405 29 Drum with moisture sensor
200408 33 Motor
200409 35 Motor

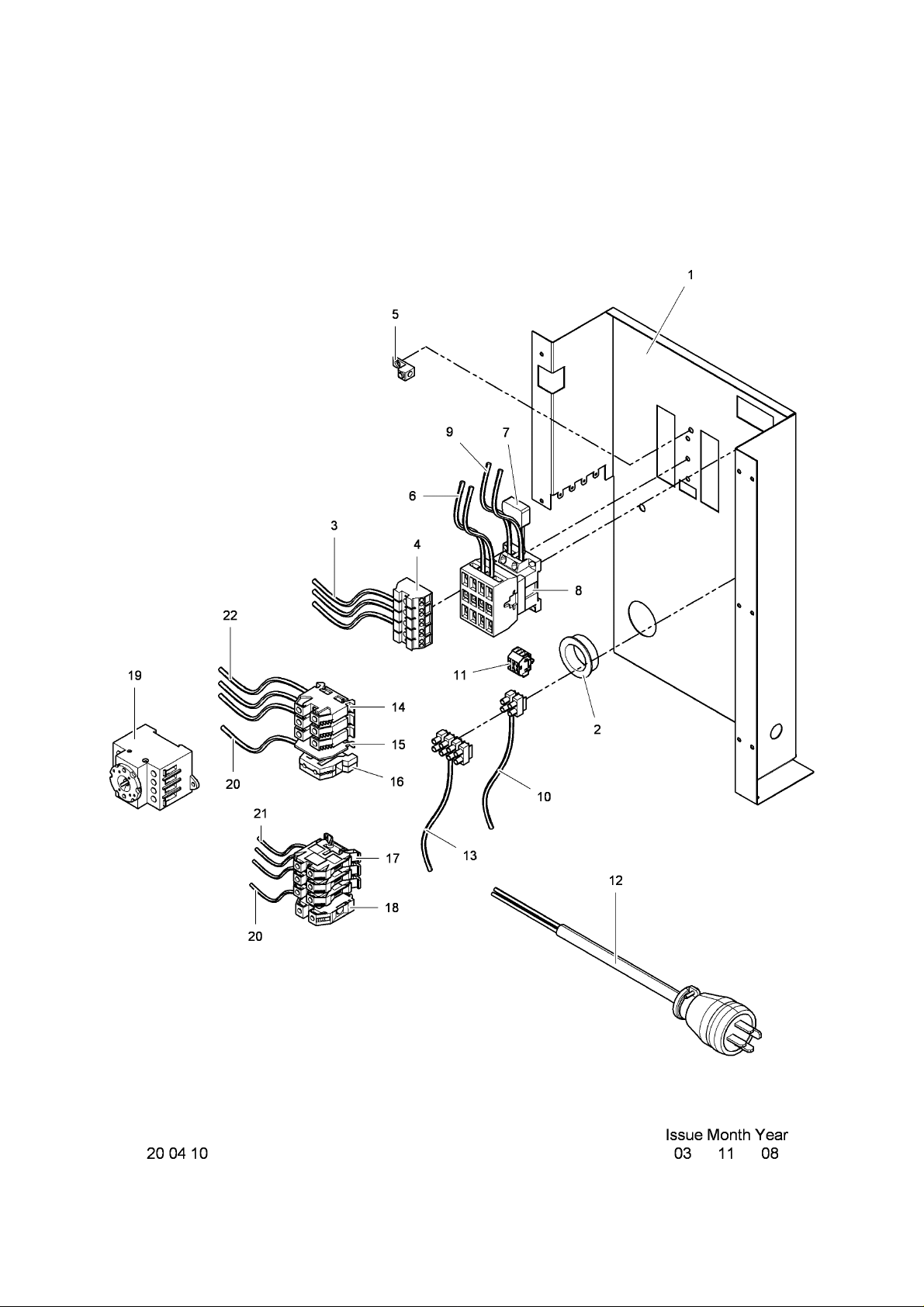

200410 61 Connection unit
200413 39 Heating unit, electric
200414 41 Heating unit, electric
200415 43 Heating unit, electric
200416 63 Bracket - electric, complete
200417 67 Bracket - electric, complete
200419 47 Heating unit, gas
200420 49 Heating unit, gas
200421 51 Heating unit, gas

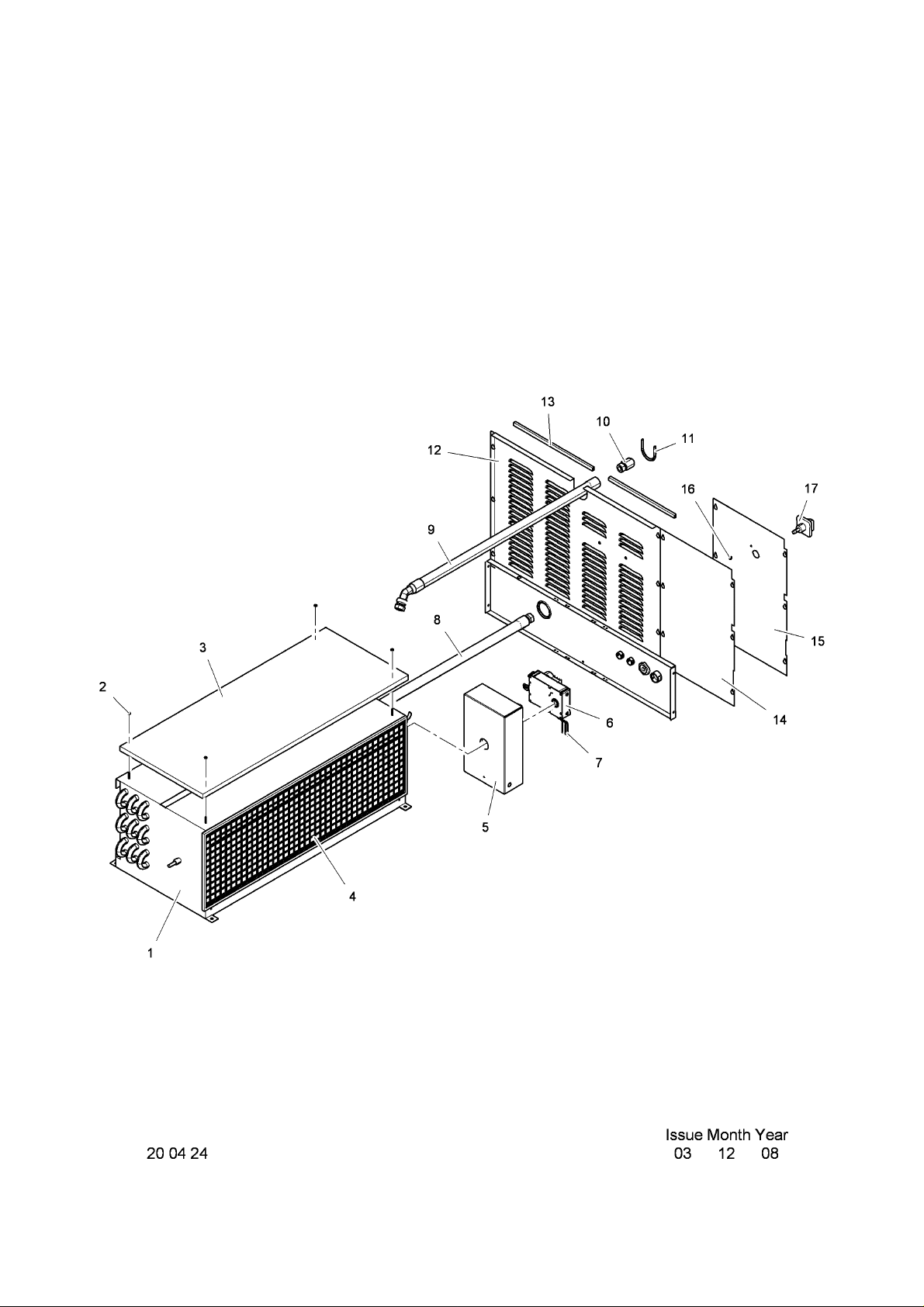

200424 53 Heating unit, steam
200427 57 Control unit
500002 37 Frequency converter

Group
Groupe

Group
Groupe

Page
Page

5

TD30.,TD50.,TD75.

Table of contents Table des matières Page/Page

Cabinet complete Armoire complète 9
Control panel Panneau de commande 13
Front plate + door, complete Tôle de façade + plaque, complète 15
Front plate + door, complete Tôle de façade + plaque, complète 17
Filter hatch complete Plaque filtre complète 19
Drum, complete Tambour, complet 21
Drum with moisture sensor Tambour avec capteur humidité 23
Drum, complete Tambour, complet 27
Drum with moisture sensor Tambour avec capteur humidité 29
Motor Moteur 33
Motor Moteur 35
Frequency converter Convertisseur de fréquence 37
Heating unit, electric Unité de chauffage, électrique 39
Heating unit, electric Unité de chauffage, électrique 41
Heating unit, electric Unité de chauffage, électrique 43
Heating unit, gas Unité de chauffage, gaz 47
Heating unit, gas Unité de chauffage, gaz 49
Heating unit, gas Unité de chauffage, gaz 51
Heating unit, steam Unité de chauffage, vapeur 53
Control unit Unité de contrôle 57
Connection unit Connexion 61
Bracket - electric, complete Console - electrique, complet 63
Bracket - electric, complete Console - electrique, complet 67
Beam Poutre 69
Coin meter, complete Sélecteur de monnaie, complet 75

Group
Groupe

TD30.,TD50.,TD75.
Cabinet complete

Armoire complète

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200384/2 6 3 2010

TD30.

TD50.

TD75.

1 1 487 0946-20 Side plate Plaque de côté 3 Grey Left

1 487 0946-75 Side plate Plaque de côté 3 Stainless Left

1 487 0961-20 Side plate Plaque de côté 3 Grey Left
1 487 0961-75 Side plate Plaque de côté 3 Stainless Left

1 487 0971-20 Side plate Plaque de côté 3 Grey Left
1 487 0971-75 Side plate Plaque de côté 3 Stainless Left

2 1 487 0937-20 Side plate Plaque de côté 3 Grey Right

1 487 0937-75 Side plate Plaque de côté 3 Stainless Right

1 487 0962-20 Side plate Plaque de côté 3 Grey Right
1 487 0962-75 Side plate Plaque de côté 3 Stainless Right

1 487 0972-20 Side plate Plaque de côté 3 Grey Right
1 487 0972-75 Side plate Plaque de côté 3 Stainless Right

3 2 2 2 487 1694-64 Leg Pied 3
4 1 487 1756-27 Finger protection Protection pour les doigts 3

1 487 1763-09 Finger protection Protection pour les doigts 3 White

1 487 1813-15 Finger protection Protection pour les doigts 3 White

5 1 487 1694-15 Lint screen Filtre à peluches 1 Complete

1 487 1600-11 •Filter cloth •Tissu du filtre 1

5 1 1 487 1695-15 Lint screen Filtre à peluches 1 Complete

1 1 487 1600-12 •Filter cloth •Tissu du filtre 1

6 1 1 1 487 1816-57 Magnet retainer Support d'aimant 3
7 1 487 0511-27 Bracket Doigt de verrouillage de 3

porte

1 1 487 0511-00 Bracket Doigt de verrouillage de 3

porte

8 1 1 1 487 0274-49 Magnetic switch Disjoncteur magnétique 3
9

2 2 2 487 1897-60 Rail Rail 3
10 2 2 2 762 1137-10 Cable gland Passe-fil 3 Ø16
11 1 1 1 487 0274-18 Thermostat Thermostat 1 87ºC
12 1 1 1 487 0286-09 Sensor Détecteur 1 Complete
13 1 1 1 125 8760-00 •Rubber membrane •Membrane caoutchouc 1
14 1 1 1 487 1820-17 Cover Couvercle 3
15 1 472 8012-01 Venturi Venturi 3

1 487 1831-41 Venturi Venturi 3

16 1 472 7463-02 Protective grid Grille de protection 3

1 487 1831-42 Protective grid Grille de protection 3
17 1 472 7348-01 Venturi Venturi 3
18 1 472 7774-01 Protective grid Grille de protection 3
19 2 2 2 472 7414-01 Spacer sleeve Manchon entretoise 3 Ø10/Ø6
20 1 487 1694-84 Top panel Panneau supérieur 3

1 487 1695-84 Top panel Panneau supérieur 3

1 487 1820-84 Top panel Panneau supérieur 3
21 1 1 1 487 1763-05 Bracket Doigt de verrouillage de 3

porte

22 1 1 1 487 1763-06 Angle Coude 3
23 1 1 1 487 1626-04 Disc Disque 3 Grifax
24 1 487 0938-20 Top panel Panneau supérieur 3 Grey

1 487 0938-75 Top panel Panneau supérieur 3 Stainless

1 487 0963-20 Top panel Panneau supérieur 3 Grey
1 487 0963-75 Top panel Panneau supérieur 3 Stainless

1 487 0973-20 Top panel Panneau supérieur 3 Grey

1 487 0973-75 Top panel Panneau supérieur 3 Stainless
25 1 487 0001-08 Baffle plate Plaque d'écran 3

1 1 487 2219-16 Baffle plate Plaque d'écran 3

26 1 487 2431-01 Baffle plate Plaque d'écran 3 Electric + gas

1 1 487 2368-20 Baffle plate Plaque d'écran 3 Electric + gas

Illustration

Issue
Issue

Info

Month
Month

Notes
Remarques

Page
Page

7

Year
Year

Group
Groupe

Page
Page

9

TD30.,TD50.,TD75.
Cabinet complete

Armoire complète

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200384/2 6 3 2010

TD30.

TD50.

TD75.

27 1 1 1 487 2368-25 Cover Couvercle 3 Electric + gas Without

1 1 1 487 2368-26 Cover Couvercle 3 Electric + gas Small

1 487 2431-12 Cover Couvercle 3 Steam
1 487 2431-11 Cover Couvercle 3 With switch

28 1 1 1 471 9678-96 Turning device Dispositif 3
29 1 487 1756-56 Air reducing plate Tôle de réduction 3 13,5kW 50Hz/13,

1 487 1756-55 Air reducing plate Tôle de réduction 3 18kW 50Hz
1 487 1764-37 Air reducing plate Tôle de réduction 3 50Hz Gas
1 487 1764-36 Air reducing plate Tôle de réduction 3 60Hz Gas
1 1 487 1764-35 Air reducing plate Tôle de réduction 3 Gas

1 1 487 1764-22 Air reducing plate Tôle de réduction 3 60Hz Electric
1 487 1764-38 Air reducing plate Tôle de réduction 3 60Hz

1 487 1764-35 Air reducing plate Tôle de réduction 3 60Hz

1 487 1764-38 Air reducing plate Tôle de réduction 3 Gas 50Hz
1 487 1764-35 Air reducing plate Tôle de réduction 3 Gas 60Hz
1 487 1764-39 Air reducing plate Tôle de réduction 3 60Hz Electric + steam

30 1 1 1 487 1775-01 Adjustable vent pipe Tube réglable d'évacuation 3

de l'air

31 2 487 1694-79 Beam Poutre 3

2 2 487 1695-79 Beam Poutre 3

32 4 4 4 487 1512-30 Foot Pied 3 M10X80
33 4 4 4 472 7777-01 Fitting Garniture 3 Complete Marine

Illustration

Issue
Issue

Notes

Info

Remarques

switch

switch

5kW+18kW 60Hz

Month
Month

Year
Year

Group
Groupe

Page
Page

11

TD30.,TD50.,TD75.
Control panel

Panneau de commande

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200392/1 8 9 2010

TD30.

TD50.

TD75.

1 1 487 0939-05 Front panel Panneau de façade 3 White

1 487 0939-20 Front panel Panneau de façade 3 Grey
1 487 0939-55 Front panel Panneau de façade 3 Stainless

1 1 487 0960-05 Front panel Panneau de façade 3 White
1 1 487 0960-20 Front panel Panneau de façade 3 Grey
1 1 487 0960-55 Front panel Panneau de façade 3 Stainless

2 1 1 1 487 2293-41 Instruction plate Plaque instructionutilisation 3 Manual

1 1 1 487 0911-01 Instruction plate Plaque instructionutilisation 3 Payment
1 1 1 487 0911-49 Instruction plate Plaque instructionutilisation 3 USA Payment
1 1 1 487 0911-00 Instruction plate Plaque instructionutilisation 3 Japan Payment

3 1 487 0911-27 Type plade Numéro série plque 3 T4290

1 487 0911-30 Type plade Numéro série plque 3 TD30

1 487 0911-28 Type plade Numéro série plque 3 T4530
1 487 0911-31 Type plade Numéro série plque 3 TD50
1 487 0911-62 Type plate Numéro série plaque 3 TD60

1 487 0911-21 Type plade Numéro série plque 3 T4650

1 487 0911-32 Type plade Numéro série plque 3 TD75

1 487 0911-63 Type plate Numéro série plaque 3 TD77

1 1 1 487 0911-19 Type plade Numéro série plque 3 Neutral

4 1 1 1 432 2620-12 Sign Signe 3 Electrolux

1 1 1 432 2620-02 Sign Signe 3 Wascomat

5 1 1 1 487 1924-72 Sign Signe 3 USA RMC
6 1 1 1 487 2293-40 Operation sign Etiquette 3 OPL

1 1 1 487 0910-00 Operation sign Etiquette 3 AHL/LM10
1 1 1 487 0910-01 Operation sign Etiquette 3 Payment
1 1 1 487 0910-03 Operation sign Etiquette 3 USA Payment
1 1 1 487 0910-02 Operation sign Etiquette 3 Japan Payment

7 1 1 1 487 2336-42 Cover plate Plaque recouvrement 3 Silvergrey

1 1 1 487 0982-20 Cover plate Plaque recouvrement 3 Grey

8 1 1 1 487 0911-02 Program sign Indicateur programme 3 OPL

9 1 1 1 487 0936-20 Cover plate Plaque recouvrement 3 Gas
10 1 1 1 487 0911-22 Program sign Indicateur programme 3 Gas Reset
11 1 1 1 487 0510-30 Cable set Ensemble de câbles 3 Gas Reset
12 1 1 1 472 9927-04 Lock Serrure 3 Complete

1 1 1 472 9927-05 Lock S errure 3 Complete USA

13 1 1 1 487 1707-12 •Key •Clé 3

1 1 1 487 1707-11 •Key •Clé 3 USA
14 1 1 1 487 1875-00 •Lock washer •Rondelle d'arrêt 3
15 1 1 1 487 0928-01 •Lock catch •Verrou 3
16 1 1 1 488 7300-06 Bracket Doigt de verrouillage de 3

porte

17 1 487 0942-01 Bracket Console 3

1 1 487 0945-01 Bracket Console 3

18 1 490 3740-01 Sealing strip Bande d'étanchéité 3 Per 1m

1 1 490 3740-01 Sealing strip Bande d'étanchéité 3 Per 1m

19 2 2 2 487 0909-01 Hinge Charnière 3
20 2 2 2 487 0908-01 Assembly plate Plaque de montage 3
21 1 1 1 487 2307-33 Spacer plate Plaque d'ècartement 3 Plastic
22 1 1 1 487 2300-46 Cover Couvercle 3 Plastic
23 1 1 1 472 9920-10 Printed circuit board Carte de circuit imprimé 1 Only for the swedish

1 1 1 472 9920-12 Printed circuit board Carte de circuit imprimé 1

1 1 1 472 9920-11 Printed circuit board Carte de circuit imprimé 1 USA

24 1 1 1 487 2307-53 •Spacer •Entretoise 1 Plas tic
25 2 2 2 487 0281-16 •Spacer sleeve •Manchon entretoise 1
26 1 1 1 471 8750-18 Precision fuse Fusible de précision 1 1AT

Illustration

Issue
Issue

Info

Month
Month

Notes
Remarques

market

Year
Year

Group
Groupe

TD30.,TD50.,TD75.
Control panel

Panneau de commande

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200392/1 8 9 2010

TD30.

TD50.

TD75.

27 1 1 1 471 8750-17 Precision fuse Fusible de précision 1 630mAT
28 1 471 9628-85 Key switch Commutateur à touche 3 With key
29 1 487 2281-10 Cover plate Plaque recouvrement 3 Grey
30 1 471 9628-75 Bracket Doigt de verrouillage de 3

porte

31 1 471 9628-71 Contact block Bloc de connexion 3 Green
32 1 487 2600-60 Cable Câble 3 CP

1 487 2600-61 Cable Câble 3
33 1 487 0279-50 Printed circuit board Carte de circuit imprimé 1 Central control
34 4 487 1535-21 Spacer element Pièce écartement 3
35 1 487 0860-29 Assembly plate Plaque de montage 3 Central control
36 1 487 2600-62 Cable set Ensemble de câbles 3 Central control
37 1 487 0274-48 Plug Fiche 3 4-pole

Illustration

Issue
Issue

Info

Month
Month

Notes
Remarques

Page
Page

13

Year
Year

Group
Groupe

TD30.
Front plate + door, complete

Tôle de façade + plaque, complète

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200386/4 5 4 2009

Info

1 1 487 0947-01 Door Plaque 3 Complete
2 1 487 0934-25 •Handle •Manivelle 3 Dark grey
3 1 487 2300-18 •Magnet •Aimant 3
4 1 487 2200-31 •Door gasket •Joint de la porte 1 Black
5 1 487 1818-25 •Snap catch •Verrouillage de porte 3 Brass
6 1 487 0285-58 Reversible front, manual Façade réversible, manuel 3 White Manual

1 487 2337-20 Front plate, complete Tôle de façade, complet 3 Blue wave Manual

1 487 2337-55 Front plate, complete Tôle de façade, complet 3 Stainless Manual

1 487 0285-64 Reversible front with coin Façade réversible, 3 White Coin

monnaieur

1 487 2337-30 Front plate, complete Tôle de façade, complet 3 Blue wave Coin

1 487 2337-65 Front plate, complete Tôle de façade, complet 3 Stainless Coin

7 1 487 1756-23 •Seal •Etanchéité 1 L=1828mm
8 1 487 2307-20 Locking unit Unité verrouillage 3
9 8 487 2317-75 Plug Bouchon 3 Grey

10 1 487 0511-25 Bracket Doigt de verrouillage de 3 -03290/101589

porte

1 487 0511-25 Bracket Doigt de verrouillage de 3 -63290/300165

porte

1 487 0526-01 Bracket Doigt de verrouillage de 3 03290/101590-

porte

1 487 0526-01 Bracket Doigt de verrouillage de 3 63290/300166-

porte

11 2 487 1831-03 Nut Écrou 3 M4
12 1 487 0274-49 Magnetic switch Disjoncteur magnétique 1
13 1 487 3390-02 Hinge Charnière 3 Complete
14 1 487 1875-05 Cover plate Plaque recouvrement 3 White

1 487 1875-27 Cover plate Plaque recouvrement 3 Grey

Illustration

1 487 1875-50

Cover plate Plaque recouvrement 3 Stainless

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

15

Year
Year

Group
Groupe

TD50.,TD75.
Front plate + door, complete

Tôle de façade + plaque, complète

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200387/3 9 9 2009

TD50.

TD75.

1 1 1 487 0998-36 Door Plaque 3 Complete
2 1 1 487 0191-25 •Handle •Manivelle 3 Dark grey
3 1 1 487 2300-18 •Magnet •Aimant 3
4 1 1 487 2219-31 •Door gasket •Joint de la porte 1
5 1 1 487 1818-25 •Snap catch •Verrouillage de porte 3 Brass
6 1 1 487 0285-72 Front plate, complete Tôle de façade, complet 3 White Manual

1 1 487 2338-20 Front plate, complete Tôle de façade, complet 3 Blue wave Manual

1 1 487 0285-74 Front plate, complete Tôle de façade, complet 3 Green Manual

1 1 487 2338-55 Front plate, complete Tôle de façade, comp let 3 Stainless Manual

1 1 487 0285-75 Front plate, complete Tôle de façade, complet 3 Stainless wave Manual

1 1 487 0285-78 Front plate, complete Tôle de façade, complet 3 White Coin

1 1 487 2338-30 Front plate, complete Tôle de façade, complet 3 Blue wave Coin

1 1 487 2338-65 Front plate, complete Tôle de façade, com plet 3 Stainless wave Coin

7 1 1 487 1935-32 •Seal •Etanchéité 1 Complete
8 1 1 487 2307-20 Locking unit Unité verrouillage 3
9 8 8 487 2317-75 Plug Bouchon 3 Grey

10 1 487 0511-26 Bracket Doigt de verrouillage de 3 -60500/102199

porte

1 487 0511-26 Bracket Doigt de verrouillage de 3 -60750/101581

porte

1 487 0527-01 Bracket Doigt de verrouillage de 3 60500/102200-

porte

1 487 0527-01 Bracket Doigt de verrouillage de 3 60750/101582-

porte

11 2 2 487 1831-03 Nut Écrou 3 M4
12 1 1 487 0274-49 Magnetic switch Disjoncteur magnétique 1
13 1 1 487 2430-63 Emergency stop Arrêt d'urgence 3 Complete

Illustration

14 1 1 471 9628-32
15 1 1 487 0510-65 •Cable set •Ensemble de câbles 3
16 1 1 471 9628-75 ••Bracket ••Doigt de verrouillage de 3

17 1 1 487 3390-02 Hinge Charnière 3 Complete
18 1 1 487 1875-05 Cover plate Plaque recouvrement 3 White

1 1 487 0986-27 Cover plate Plaque recouvrement 3 Grey

1 1 487 0986-75 Cover plate Plaque recouvrement 3 Stainless

•Push-button •Bouton poussoir 3

porte

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

17

Year
Year

Group
Groupe

Page
Page

19

TD30.,TD50.,TD75.
Filter hatch complete

Plaque filtre complète

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200389/1 6 8 2008

TD30.

TD50.

TD75.

1 1 487 0523-40 Filter hatch without lock Plaque filtre sans serrure 3 Grey Complete

1 487 0523-45 Filter hatch without lock Plaque filtre sans serrure 3 Stainless Complete

1 487 0523-65 Filter hatch without lock Plaque filtre sans serrure 3 White Complete

1 1 487 0523-61 Filter hatch without lock Plaque filtre sans serrure 3 Grey Complete
1 1 487 0523-60 Filter hatch without lock Plaque filtre sans serrure 3 Stainless Complete

1 1 487 0523-85 Filter hatch without lock Plaque filtre sans serrure 3 White Complete
1 487 0523-50 Filter hatch with lock Plaque filtre ave c se rrure 3 Grey Complete
1 487 0523-55 Filter hatch with lock Plaque filtre avec serrure 3 Stainless Complete
1 487 0523-75 Filter hatch with lock Plaque filtre avec serrure 3 White Complete

1 1 487 0523-71 Filter hatch with lock Plaque filtre ave c se rrure 3 Grey Complete

1 1 487 0523-70 Filter hatch with lock Plaque filtre ave c se rrure 3 Stainless Complete

1 1 487 0523-95 Filter hatch with lock Plaque filtre ave c se rrure 3 White Complete

2 2 2 2 487 0906-01 •Handle •Manivelle 3
3 1 1 1 647 1209-42 •Sealing strip •Bande d'étanchéité 3 100mm
4 1 1 1 487 2219-11 •Steel wire •Câble métallique 3 Complete
5 2 2 2 487 1510-88 •Magnetic lock •Verrouillage magnétique 3
6 1 1 1 487 1946-53 •Lock •Serrure 3 Complete With key

1 1 1 487 1707-09 •Key •Clé 3

7 1 1 1 487 1875-00 •Lock washer •Rondelle d'arrêt 3
8 1 1 1 487 1756-33 •Lock catch •Verrou 3

Illustration

Issue
Issue

Info

Month
Month

Notes
Remarques

Year
Year

Group
Groupe

TD30.
Drum, complete

Tambour, complet

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200401/2 6 6 2010

Info

1 1 471 1765-57 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized

1 471 1765-58 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless

2 1 487 0149-10 •Shaft cross •Croix d'arbres 3
3 1 487 2193-01 •Under lay •Entretoise 3 0,7mm

1 487 1756-01 •Under lay •Entretoise 3 1,0mm
1 487 2193-02 •Under lay •Entretoise 3 1,2mm
1 487 1756-02 •Under lay •Entretoise 3 1,5mm

4 1 487 0151-89 Wedge Cheville 3 8X7X27,3mm
5 1 487 0511-29 Casing Carter 3 Right
6 1 487 0511-32 Casing Carter 3 Left
7 4 487 2290-92 Plastic profile Profile en plastique 3 80mm
8 2 487 0281-71 Sealing strip Bande d'étanchéité 1 640x45x5mm
9 1 487 1694-28 Rear panel Plaque arrière 3

10 2 472 7308-01 Bracket Doigt de verrouillage de 3

porte

11 1 472 7307-01 Arm Bras 3
12 1 471 7903-03 Shaft Axe 3
13 2 471 2068-48 Insulation Isolation 3
14 1 487 1897-05 Microswitch Microrupteur 1
15 1 471 8502-18 Disc Disque 3 D=123,5
16 1 487 1701-07 Bottom plate Plaque du fond 3
17 1 487 1756-20 Coin box Boite à jetons 3 Silvergrey -63290/301455

1 432 2230-01 Coin box Boite à jetons 3 63290/301456-

18 2 487 1763-08 Coin meter accessory Accessoire comptemonnaie 3 Müller
19 1 487 1694-92 Coin box Boîtier à jetons 3 -63290/301455

1 487 1702-69 Coin box Boîtier à jetons 3 Japan -63290/301455
1 432 2233-02 Coin box Boîtier à jetons 3 63290/301456-

20 1 762 1137-10 Cable gland Passe-fil 3 Ø16

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

21

Year
Year

Group
Groupe

TD30.
Drum with moisture sensor

Tambour avec capteur humidité

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200404/2 5 4 2010

Info

1 1 471 1764-32 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized

1 471 1764-33 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless
1 471 1765-61 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized USA
1 471 1765-62 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless USA
3 487 2299-45 •Cable set •Ensemble de câbles 3 Lifter

2 1 487 0149-12 •Shaft cross •Croix d'arbres 3
3 1 487 2193-01 •Under lay •Entretoise 3 0,7mm

1 487 1756-01 •Under lay •Entretoise 3 1,0mm
1 487 2193-02 •Under lay •Entretoise 3 1,2mm
1 487 1756-02 •Under lay •Entretoise 3 1,5mm

4 1 487 1898-43 •Cable set •Ensemble de câbles 3
5 1 487 0151-89 Wedge Cheville 3 8X7X27,3mm
6 1 487 1870-00 Sensor Détecteur 3 Complete
7 3 728 5289-00 •Screw •Vis 3 M4x10
8 1 487 0101-98 Sensor Détecteur 1 Complete Right
9 1 487 0101-97 Sensor Détecteur 1 Complete Left

10 1 487 0510-43 Cable set Ensemble de câbles 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

23

Year
Year

Group
Groupe

Page
Page

25

TD50.,TD75.
Drum, complete

Tambour, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200403/2 6 6 2010

TD50.

TD75.

1 1 471 1765-25 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized

1 471 1765-26 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless

1 471 1765-49 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized

1 471 1765-50 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless

2 1 1 487 0150-10 •Shaft cross •Croix d'arbres 3
3 1 1 487 2193-01 •Under lay •Entretoise 3 0,7mm

1 1 487 1756-01 •Under lay •Entretoise 3 1,0mm
1 1 487 2193-02 •Under lay •Entretoise 3 1,2mm
1 1 487 1756-02 •Under lay •Entretoise 3 1,5mm

4 1 1 487 0151-15 Wedge Cheville 3
5 1 487 0511-31 Casing Carter 3 Right

1 487 0511-23 Casing Carter 3 Right

6 1 487 0511-30 Casing Carter 3 Left

1 487 0511-24 Casing Carter 3 Left

7 4 4 487 2290-92 Plastic profile Profile en plastique 3 80mm
8 1 1 487 1695-92 Cover plate Plaque recouvrement 3 Foremost
9 - Not used

2 487 1821-03 Cover plate Plaque recouvrement 3

10 1 1 487 1695-91 Cover plate Plaque recouvrement 3 Hindmost
11 2 2 487 0281-71 Sealing strip Bande d'étanchéité 1 640x45x5mm
12 - Not used

1 487 2280-86 Support roller Kit galet de soutien 3 Left Complete

13 - Not used

1 487 2280-87 Support roller Kit galet de soutien 3 Right Complete

14 - Not used

2 487 2280-60 •Shaft •Axe 3

15 - Not used

2 487 1376-07 •Support roller •Kit galet de soutien 3

16

- Not used

2 487 2280-61 •Disc •Disque 3 Ø25xØ10

17 - Not used

2 725 2497-51 •Screw •Vis 3 M10X35

18 1 487 1820-45 Rear panel Plaque arrière 3

1 487 2280-65 Rear panel Plaque arrière 3

19 1 1 487 1831-13 Air reducing plate Tôle de réduction 3 Gas
20 2 2 472 7308-01 Bracket Doigt de verrouillage de 3

porte

21 1 1 471 7903-03 Shaft Axe 3
22 1 1 472 7307-01 Arm Bras 3
23 1 1 471 8502-18 Disc Disque 3 D=123,5
24 1 1 471 2068-48 Insulation Isolation 3
25 1 1 487 1897-05 Microswitch Microrupteur 1
26 1 487 1695-64 Bottom plate Plaque du fond 3

1 487 1820-64 Bottom plate Plaque du fond 3

27 1 1 487 1763-08 Coin meter accessory Accessoire comptemonnaie 3 Müller
28 1 487 1756-20 Coin box Boite à jetons 3 Silvergrey -60500/104998

1 432 2230-01 Coin box Boite à jetons 3 60500/104999-

1 487 1756-20 Coin box Boite à jetons 3 Silvergrey -60750/103824

1 432 2230-01 Coin box Boite à jetons 3 60750/103825-

29 1 487 1694-92 Coin box Boîtier à jetons 3 -60500/104998

1 487 1702-69 Coin box Boîtier à jetons 3 Japan -60500/104998
1 432 2233-02 Coin box Boîtier à jetons 3 60500/104999-

1 487 1694-92 Coin box Boîtier à jetons 3 -60750/103824

1 487 1702-69 Coin box Boîtier à jetons 3 Japan -60750/103824

1 432 2233-02 Coin box Boîtier à jetons 3 60750/103825-

30 1 487 1781-23 Air reducing plate Tôle de réduction 3

2 487 1781-23 Air reducing plate Tôle de réduction 3 El 30kW

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

TD50.,TD75.
Drum, complete

Tambour, complet

Item

Quantity

Article

Quantité

TD50.

TD75.

31 1 1 762 1137-10 Cable gland Passe-fil 3 Ø16

Art.No
Réf. article

Description Description Info

1 487 1831-72 Air reducing plate Tôle de réduction 3 Steam

Illustration
Schéma

200403/2 6 6 2010

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

27

Year
Year

Group
Groupe

TD50.,TD75.
Drum with moisture sensor

Tambour avec capteur humidité

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200405/3 5 4 2010

TD50.

TD75.

1 1 487 2430-53 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized

1 487 2430-56 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless

1 487 2433-02 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized

1 487 2433-05 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless
1 487 2430-59 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized USA
1 487 2430-62 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless USA

1 487 2433-08 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanized USA

1 487 2433-26 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless USA

2 1 1 487 0150-12 •Shaft cross •Croix d'arbres 3
3 1 1 487 2193-01 •Under lay •Entretoise 3 0,7mm

1 1 487 1756-01 •Under lay •Entretoise 3 1,0mm
1 1 487 2193-02 •Under lay •Entretoise 3 1,2mm
1 1 487 1756-02 •Under lay •Entretoise 3 1,5mm

4 1 1 487 1898-83 •Cable set •Ensemble de câbles 3
5 1 1 487 0151-15 Wedge Cheville 3 10x8x27
6 1 1 487 1831-00 Sensor Détecteur 3 Complete
7 3 3 728 5289-00 •Screw •Vis 3 M4x10
8 1 487 2280-64 Fitting Garniture 3

9 1 1 487 0101-98 Sensor Détecteur 3 Complete Right
10 1 1 487 0101-97 Sensor Détecteur 3 Complete Left
11 1 1 487 0510-44 Cable set Ensemble de câbles 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

29

Year
Year

Group
Groupe

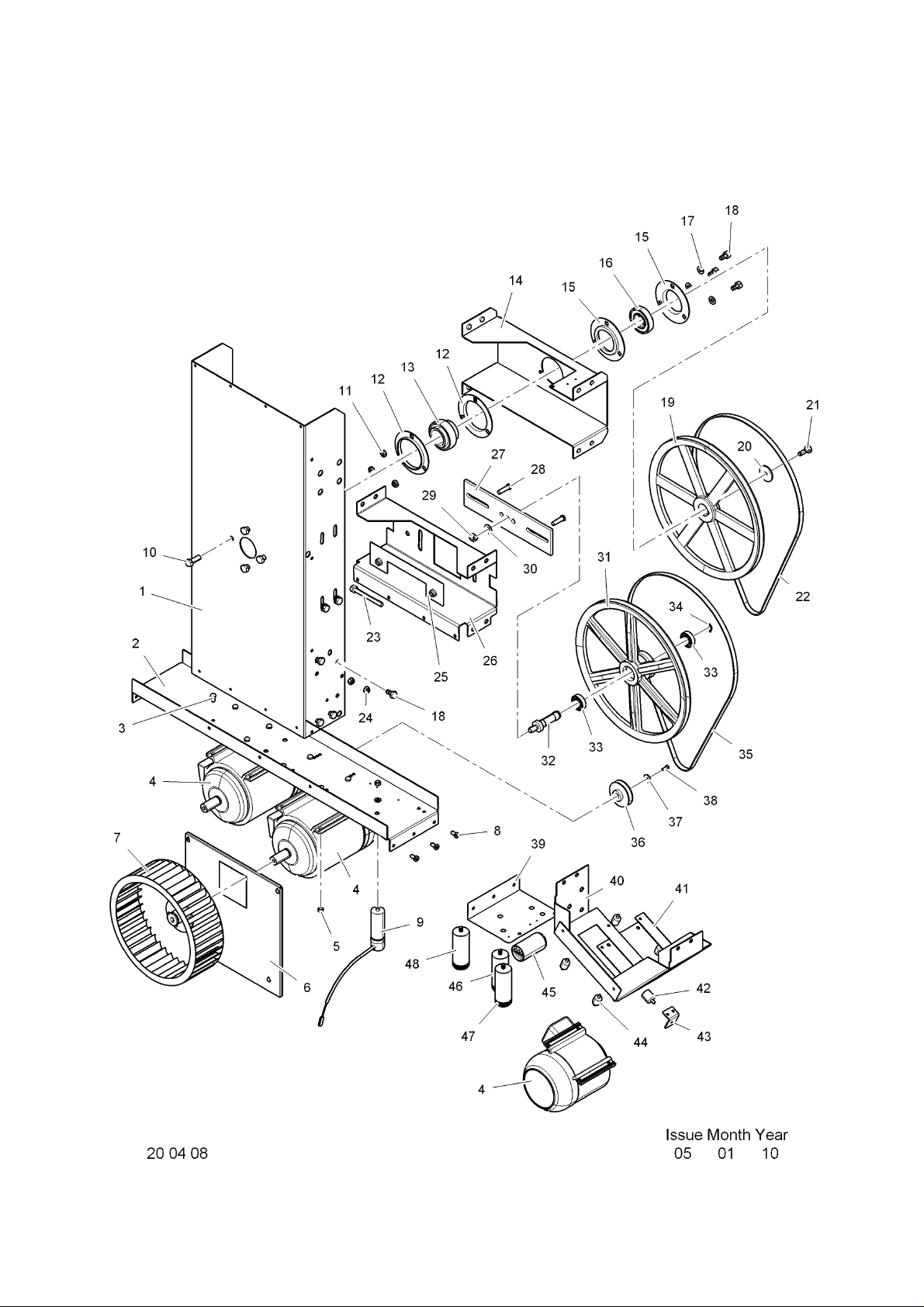

TD30.,TD50.
Motor

Moteur

Item

Quantity

Article

Quantité

Art.No
Réf. article

Description Description Info

Schéma

200408/1 9 1 2010

TD30.

TD50.

1 1 487 1763-84 Column Colonne 3

1 487 1763-02 Column Colonne 3

2 1 487 1763-83 Motor suspension unit Unité suspension moteur 3

1 487 1763-01 Motor bracket Appui de moteur 3 1AC
1 487 2368-35 Motor bracket Appui de moteur 3 1AC, with reversing
1 487 2368-35 Motor bracket Appui de moteur 3 3AC

3 8 725 2372-51 Screw Vis 3 M6X25

8 725 2370-51 Screw Vis 3 M6X20

4 Rq 487 0274-07 Motor Moteur 1 230-240V 1AC

Rq 487 0274-08 Motor Moteur 1 120V 1AC 60Hz

1 487 0510-50 Cable set Ensemble de câbles 3 120-240V 1AC
1 490 3500-05 Cable set Jeu de câbles 3 120-240V 1AC, with

Rq 487 0274-01 Motor Moteur 1 200-480V 3AC

1 487 0510-51 Cable set Ensemble de câbles 3 200-240V 3AC
1 487 0510-52 Cable set Ensemble de câbles 3 400-480V 3AC
1 487 0510-53 Cable set Ensemble de câbles 3 208-240V 3AC, with

1 487 0510-54 Cable set Ensemble de câbles 3 400-480V 3AC, with

Rq 487 0274-11 Motor Moteur 1 230-240V 1AC

1 487 0510-55 Cable set Ensemble de câbles 3 230-240V 1AC
1 490 3500-05 Cable set Jeu de câbles 3 120-240V 1AC, with

Rq 487 0274-00 Motor Moteur 1 120V 1AC 60Hz
Rq 487 0274-02 Motor Moteur 1 208-240V 1AC 60Hz

1 487 0510-58 Cable set Ensemble de câbles 3 120-240V 1AC
1 490 3500-05 Cable set Jeu de câbles 3 120-240V 1AC, with

Rq 487 0274-01 Motor Moteur 1 200-480V 3AC

1 487 0510-56 Cable set Ensemble de câbles 3 200-240V 3AC
1 487 0510-57 Cable set Ensemble de câbles 3 400-480V 3AC

5 8 8 732 2116-01 Locking nut Contre-écrou 3 M6

6 1 487 1694-85 Flange Bride 3

Illustration

1

7 1 487 1976-71 Fan wheel Poulie ventilateur 3 Ø225

1 472 9927-01 Fan wheel Poulie ventilateur 3 Ø315
1 487 1976-73 Fan wheel Poulie ventilateur 3 Ø280 120-208-240V 1AC

8 4 725 2449-51 Screw Vis 3 M8X16

6 488 0150-16 Screw Vis 3 Hex.6 ang.hole raw1

9 Rq 487 0289-52 Capacitor Condensateur 1 12µF

Rq 487 1899-95 Capacitor Condensateur 1 16µF
Rq 471 9525-29 Capacitor Condensateur 1 50µF 120V 1AC 60Hz
Rq 487 1899-95 Capacitor Condensateur 1 16µF 208-240V 1AC

10 3 725 2497-51 Screw Vis 3 M10X35

4 725 2538-51 Screw Vis 3 M12X35

11 6 6 731 2320-01 Nut Écrou 3 M10
12 1 487 1694-48 Bearing disc Disque de roulement 3

1 487 1695-48 Bearing disc Disque de roulement 3

13 1 487 1694-49 Bearing Coussinet 1

1 487 1695-49 Bearing Coussinet 1

14 1 487 1694-30 Schaft carrier Porteur d'axe 3

1 487 1695-30 Schaft carrier Porteur d'axe 3

15 1 487 1694-52 Bearing disc Disque de roulement 3

1 487 1694-48 Bearing disc Disque de roulement 3

16 1 487 1694-53 Bearing Coussinet 1

1 487 1695-53 Bearing Coussinet 1

487 1695-87 Flange Bride 3

Info

Issue
Issue

Notes
Remarques

reversing

reversing

reversing

reversing

reversing

Month
Month

Page
Page

31

Year
Year

Group
Groupe

Page
Page

33

TD30.,TD50.
Motor

Moteur

Item

Quantity

Article

Quantité

Art.No
Réf. article

Description Description Info

Schéma

200408/1 9 1 2010

TD30.

TD50.

17 6 6 734 1173-01 Disc Disque 3 Ø10,5/Ø21
18 16 16 488 0142-20 Bolt Boulon 3 M10X20
19 1 487 0149-14 Pulley Poulie 3

1 487 0150-14 Pulley Poulie 3

20 1 487 1694-56 Disc Disque 3 Ø35XØ8,5X4

1 487 0151-86 Disc Disque 3 Ø10,5/Ø44,5X4

21 1 488 0140-30 Screw Vis 3 M8X30

1 488 0142-30 Screw Vis 3 M10X30

22 1 487 1694-55 V-belt Courroie trapézoïdale 3

1 487 1694-55 V-belt Courroie trapézoïdale 3 1AC
2 487 1694-55 V-belt Courroie trapézoïdale 3 3AC

23 1 1 488 0118-99 Screw Vis 3 M8X100
24 6 6 731 2318-01 Nut Écrou 3 M8
25 1 1 487 1694-34 Spacer Entretoise 3
26 1 487 1763-82 Bracket Doigt de verrouillage de 3

porte

1 487 1763-59 Bracket Doigt de verrouillage de 3 1AC

porte

1 487 1763-03 Bracket Doigt de verrouillage de 3 3AC

porte

27 1 1 487 1694-32 Plate Plaque 3
28 2 2 725 2497-51 Screw Vis 3 M10X35
29 1 1 731 2322-01 Nut Écrou 3 M12
30 1 1 734 1176-01 Disc Disque 3 M12
31 1 1 487 1695-35 Pulley Poulie+Bielle 3 Complete 50/60Hz
32 1 1 487 1694-35 •Shaft •Axe 3
33 2 2 738 2104-04 •Ball bearing •Ro ule ment à billes 1
34 1 1 735 3122-00 •C-clamp •Attache en forme C 3 D20

Illustration

35 1

1 487 1763-76 V-belt Courroie trapézoïdale 3

36 1 487 1695-28 Pulley Poulie 3 50Hz

1 487 1695-29 Pulley Poulie 3 60Hz

1 487 1695-26 Pulley Poulie 3 50Hz
1 487 1695-27 Pulley Poulie 3 60Hz
1 487 1897-61 Pulley Poulie 3 60Hz USA
1 487 1695-27 Pulley Poulie 3 60Hz With reversing

37 1 1 471 9018-51 Disc Disque 3 Ø6,4/ Ø22
38 1 1 725 2329-51 Screw Vis 3 M5X16
39 1 487 2237-96 Bracket Doigt de verrouillage de 3

40 1 438 6202-01 Bracket Pupitre 3

1 487 2237-95 Bracket Console 3
41 1 1 487 2237-93 Motor bracket Appui de moteur 3
42 1 1 487 2237-91 Rubber buffer Amortisseur caotchouc 3 Ø25
43 1 1 487 2237-94 Fitting Garniture 3
44 4 4 487 2237-92 Rubber buffer Amortisseur caotchouc 3 Ø20
45 1 471 9566-01 Relay Relais 1 120V 1AC/ Start

1 471 9566-05 Relay Relais 1 208-240V 1AC/ Start
46 Rq 471 9525-26 Capacitor Condensateur 1 25µF 208-240V 1AC 60Hz
47 Rq 487 0289-51 Capacitor Condensateur 1 80µF 120V 1AC 60Hz

Rq 487 1899-95 Capacitor Condensateur 1 16µF 208-240V 1AC 60Hz

48 Rq 487 1703-98 Capacitor Condensateur 1 70µF 120V 1AC 60Hz

487 1694-55 V-belt Courroie trapézoïdale 3

porte

Info

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

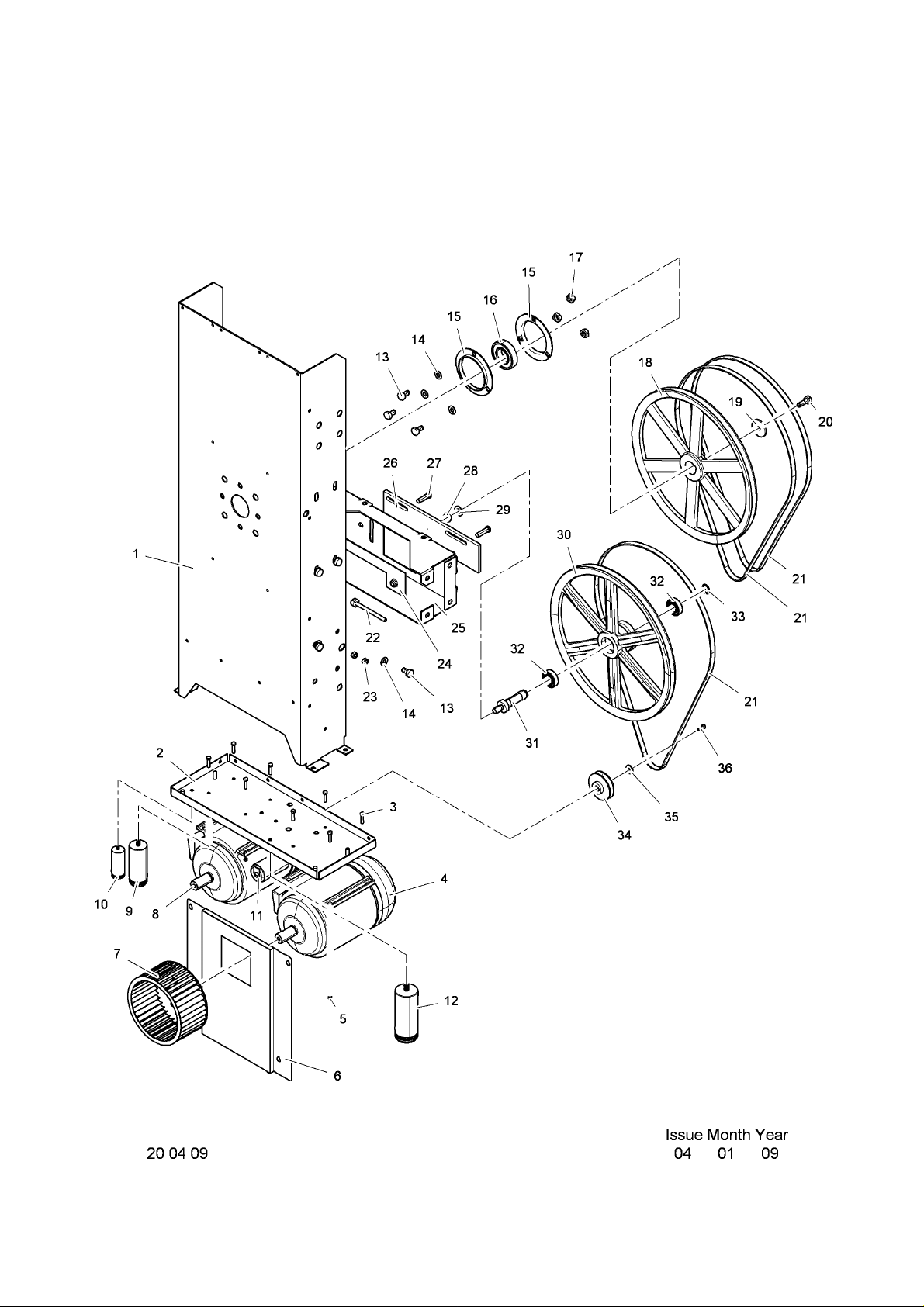

TD75.
Motor

Moteur

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

200409/3 5 1 2010

Info

1 1 487 1816-78 Column Colonne 3
2 1 487 2368-32 Motor bracket Appui de moteur 3
3 8 725 2372-51 Screw Vis 3 M6X25
4 1 487 0274-05 Motor Moteur 1 120V 1AC 60Hz Fan wheel

1 487 0274-04 Motor Moteur 1 208-240V 1AC 60Hz Fan

1 487 0510-59 Cable set Ensemble de câbles 3 120-240V 1AC
1 490 3500-03 Cable set Jeu de câbles 3 120-240V 1AC, with reversing
1 487 0274-06 Motor Moteur 1 200-480V 3AC Fan wheel
1 487 0510-56 Cable set Ensemble de câbles 3 200-240V 3AC
1 487 0510-57 Cable set Ensemble de câbles 3 400-480V 3AC

5 8 732 2116-01 Locking nut Contre-écrou 3 M6
6 1 487 2368-50 Flange Bride 3

1 487 1695-87 Flange Bride 3 USA
7 1 487 1976-74 Fan wheel Poulie ventilateur 3 Ø180
8 1 487 0274-00 Motor Moteur 1 120V 1AC 60Hz

1 487 0274-02 Motor Moteur 1 208-240V 1AC 60Hz

1 487 0510-59 Cable set Ensemble de câbles 3 120-240V 1AC

1 490 3500-03 Cable set Jeu de câbles 3 120-240V 1AC, with reversing

1 487 0274-01 Motor Moteur 1 200-480V 3AC

1 487 0510-56 Cable set Ensemble de câbles 3 200-240V 3AC

1 487 0510-57 Cable set Ensemble de câbles 3 400-480V 3AC
9 1 487 0289-51 Capacitor Condensateur 1 80µF 120V 1AC/ Start

1 471 9525-26 Capacitor Condensateur 1 25µF 208-240V 1AC/ Start

10 1 487 1703-98 Capacitor Condensateur 1 70µF 120V 1AC/ Working

1 487 1899-91 Capacitor Condensateur 1 16µF 208-240V 1AC/ Working

11 1 471 9566-01 Relay Relais 1 120V 1AC/ Start

1 471 9566-05 Relay Relais 1 208-240V 1AC/ Start

12 1 487 1703-99 Capacitor Condensateur 1 40µF 120V 1AC/ Working

1 487 1535-76 Capacitor Condensateur 1 10µF 208-240V 1AC/ Working

Illustration

13

7 488 0142-20 Bolt Boulon 3 M10X20

14 7 734 1173-01 Disc Disque 3 Ø10,5/Ø21
15 1 487 1695-48 Bearing disc Disque de roulement 3
16 1 487 1695-49 Bearing Coussinet 1
17 3 731 2320-01 Nut Écrou 3 M10
18 1 487 0151-14 Pulley Poulie 3
19 1 487 0151-86 Disc Disque 3 Ø10,5/Ø44,5X4
20 1 488 0142-30 Screw Vis 3 M10X30
21 3 487 1831-79 V-belt Courroie trapézoïdale 1
22 1 488 0118-99 Screw Vis 3 M8X100
23 2 731 2318-01 Nut Écrou 3 M8
24 1 487 1694-34 Spacer Entretoise 3
25 1 487 1829-53 Bracket Doigt de verrouillage de 3

porte

26 1 487 1829-74 Plate Plaque 3
27 2 725 2497-51 Screw Vis 3 M10X35
28 1 731 2322-01 Nut Écrou 3 M12
29 1 734 1176-01 Disc Disque 3 M12
30 1 487 1831-35 Pulley Poulie+Bielle 3
31 1 487 1694-35 •Shaft •Axe 3
32 2 738 2104-04 •Ball bearing •Roulement à billes 1
33 1 735 3122-00 •C-clamp •Attache en forme C 3 D20
34 1 487 1695-04 Pulley Poulie 3 50Hz

1 487 1695-03 Pulley Poulie 3 60Hz

1 487 1897-62 Pulley Poulie 3 60Hz USA

35 1 471 9018-51 Disc Disque 3 Ø6,4/ Ø22
36 1

488 0139-16 Screw Vis 3 M5X16

Notes
Remarques

wheel

Issue
Issue

Month
Month

Page
Page

35

Year
Year

Group
Groupe

TD30.,TD50.,TD75.
Frequency converter

Convertisseur de fréquence

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

500002 2 8 2008

Info

1 1 487 3175-01 Assembly plate Plaque de montage 3
2 1 471 9790-13 Frequency converter Convertisseur de fréquence 3
3 1 438 8768-01 Filter Filtre 3
4 1 438 8766-01 Interface Interface 3
5 1 438 9566-02 Transformer Transformateur 3
6 1 487 0528-11 Cable set Ensemble de câbles 3
7 1 487 0528-10 Cable set Ensemble de câbles 3 With transformer

1 487 0528-09 Cable set Ensemble de câbles 3 Without transformer
8 1 487 0528-08 Cable set Ensemble de câbles 3
9 1 487 0528-05 Cable set Ensemble de câbles 3 Potentiometer

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

37

Year
Year

Group
Groupe

TD30.
Heating unit, electric

Unité de chauffage, électrique

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200413/1 3 11 2008

Info

1 2 487 1781-01 End piece Pignon 3
2 2 487 1781-04 Side plate Plaque de côté 3
3 1 487 1781-07 Clamp Collier 3
4 1 487 1781-03 Top panel Panneau supérieur 3
5 1 487 1697-07 Overheat protection Protection supérieure 1 175ºC 175ºC
6 1 487 1781-06 Bracket Doigt de verrouillage de 3

porte

7 1 487 1781-22 Bracket Console 3
8 1 487 2431-08 Shelf Planche 3
9 3 487 1715-93 Heating element Élément chauffant 1 200V 4,5kW

3 487 1715-87 Heating element Élément chauffant 1 230V 4,5kW

3 487 1715-88 Heating element Élément chauffant 1 240V 4,5kW

3 487 1715-89 Heating element Élément chauffant 1 254V 4,5KW

3 487 1715-91 Heating element Élément chauffant 1 277V 4,5kW

3 487 1715-92 Heating element Élément chauffant 1 200V 6kW

3 487 1715-84 Heating element Élément chauffant 1 230V 6kW

3 487 1715-85 Heating element Élément chauffant 1 240V 6kW

3 487 1715-86 Heating element Élément chauffant 1 254V 6kW

3 487 1715-90 Heating element Élément chauffant 1 277V 6kW

10 2 487 1781-05 Bracket Doigt de verrouillage de 3

porte

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

39

Year
Year

Group
Groupe

TD50.
Heating unit, electric

Unité de chauffage, électrique

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200414/1 4 1 2009

Info

1 2 487 1781-11 Cover plate Plaque recouvrement 3
2 2 487 1781-04 Side plate Plaque de côté 3
3 1 487 1781-17 Clamp Collier 3
4 1 487 1781-13 Top panel Panneau supérieur 3
5 1 487 1697-07 Overheat protection Protection supérieure 1 175ºC 175ºC
6 1 487 1781-22 Bracket Console 3
7 1 487 1781-16 Bracket Doigt de verrouillage de 3

porte

8 1 487 2368-34 Shelf Planche 3
9 1 487 1781-19 Air reducing plate Tôle de réduction 3 24kW

10 RQ 487 1715-92 Heating element Élément chauffant 1 200V 6kW

RQ 487 1715-84 Heating element Élément chauffant 1 230V 6kW
RQ 487 1715-85 Heating element Élément chauffant 1 240V 6kW
RQ 487 1715-86 Heating element Élément chauffant 1 254V 6kW
RQ 487 1715-90 Heating element Élément chauffant 1 277V 6kW

11 2 487 1781-15 Bracket Doigt de verrouillage de 3

porte

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

41

Year
Year

Group
Groupe

TD75.
Heating unit, electric

Unité de chauffage, électrique

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200415/1 4 1 2009

Info

1 2 487 1781-11 Cover plate Plaque recouvrement 3 30kW

3 487 1781-11 Cover plate Plaque recouvrement 3 36kW
2 2 487 1781-04 Side plate Plaque de côté 3 30kW

4 487 1781-04 Side plate Plaque de côté 3 36kW
3 1 487 1781-17 Clamp Collier 3 30kW

2 487 1781-17 Clamp Collier 3 36kW
4 1 487 1781-13 Top panel Panneau supérieur 3 30kW

2 487 1781-13 Top panel Panneau supérieur 3 36kW
5 1 487 1781-16 Bracket Doigt de verrouillage de 3 30kW

porte

2 487 1831-11 Bracket Doigt de verrouillage de 3 36kW

porte

6 1 487 2368-34 Shelf Planche 3
7 1 487 1781-22 Bracket Console 3 30kW

2 487 1781-22 Bracket Console 3 36kW
8 1 487 1697-07 Overheat protection Protection supérieure 1 175ºC 30kW

2 487 1697-07 Overheat protection Protection supérieure 1 175ºC 36kW
9 1 487 1781-19 Air reducing plate Tôle de réduction 3 30kW

2 487 1781-19 Air reducing plate Tôle de réduction 3 36kW

10 RQ 487 1715-93 Heating element Élément chauffant 1 200V 4,5kW

RQ 487 1715-87 Heating element Élément chauffant 1 230V 4,5kW
RQ 487 1715-88 Heating element Élément chauffant 1 240V 4,5kW
RQ 487 1715-89 Heating element Élément chauffant 1 254V 4,5KW
RQ 487 1715-91 Heating element Élément chauffant 1 277V 4,5kW
RQ 487 1715-92 Heating element Élément chauffant 1 200V 6kW
RQ 487 1715-84 Heating element Élément chauffant 1 230V 6kW
RQ 487 1715-85 Heating element Élément chauffant 1 240V 6kW
RQ 487 1715-86 Heating element Élément chauffant 1 254V 6kW
RQ 487 1715-90 Heating element Élément chauffant 1 277V 6kW

11 2 487 1781-15 Bracket Doigt de verrouillage de 3 30kW

porte

4 487 1781-15 Bracket Doigt de verrouillage de 3 36kW

porte

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

43

Year
Year

Group
Groupe

TD30.
Heating unit, gas

Unité de chauffage, gaz

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200419/1 11 6 2011

Info

1 1 487 1701-99 Combustion chamber Chambre de combustion 3
2 1 487 2433-56 Gas valve with pipe Vanne de gaz avec tube 3 -63290/301233

1 487 6562-01 Gas valve with pipe Vanne de gaz avec tube 3 63290/301234-

1 487 2433-75 Gas valve with pipe Vanne de gaz avec tube 3 USA -63290/301233

1 487 6463-01 Gas valve with pipe Vanne de gaz avec tube 3 USA 63290/301234­ 3 1 487 1437-25 •Gas valve •Vanne de gaz 3 110V -63290/301233

1 471 9891-01 •Gas valve •Vanne de gaz 3 110V 63290/301234­ 4 1 487 2431-00 •Pipe •Tube 3 1/2''

1 487 2431-21 •Pipe •Tube 3 1/2'' USA
5 1 487 1438-25 Control box Boîtier de contrôle 3 110V -63290/301233

1 471 9890-02 Control box Boîtier de contrôle 3 110V 63290/301234-
6 1 487 0510-73 Cable set Ensemble de câbles 3 -63290/301233

1 487 2666-85 Cable set Jeu de câbles 3 63290/301234-

7 1 487 1438-21 Cover Capot 3
8 2 487 1701-19 Bracket Doigt de verrouillage de 3 1/2''

porte

9 1 487 1701-17 Gas burner Radiateur à gaz 3 LPG,GNH,GNL

1 487 1701-85 Gas burner Radiat eur à ga z 3

10 1 487 1972-30 Nozzle Buse 1 Complete LPG

1 471 9853-65 •Nozzle •Buse 1 Ø2,2

1 487 1764-40 Kit. Glowbar Kit. Glowbar 1 Japan

1 471 9853-65 •Nozzle •Buse 1 Ø2,2 LPG

1 471 9853-85 Nozzle Buse 1 Ø2,3 LPG

1 487 1815-02 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-69 •Nozzle •Buse 1 Ø2,4 0-1999FT, LPG

1 487 1815-09 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-85 •Nozzle •Buse 1 Ø2,3 2000-3999FT, LPG

1 487 1815-39 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-65 •Nozzle •Buse 1 Ø2,2 4000-5999FT, LPG

1 487 1815-10 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-59 •Nozzle •Buse 1 Ø2,1 6000-8000FT, LPG

1 471 9853-60 Nozzle Buse 1 Ø3,8 0-1999FT, GNH

1 471 9853-73 Nozzle Buse 1 Ø3,7 2000-3999FT, GNH

1 471 9853-88 Nozzle Buse 1 Ø3,6 4000-5999FT, GNH

1 471 9853-58 Nozzle Buse 1 Ø3,4 6000-8000FT, GNH

1 471 9853-69 Nozzle Buse 1 Ø2,4 LPG

1 487 1972-33 Nozzle Buse 1 GN/LPG Complete Australia

1 471 9853-69 •Nozzle •Buse 1 Ø2,4

1 471 9853-80 •Nozzle •Buse 1 Ø4,0

1 471 9853-68 Nozzle Buse 1 Ø3,3 GNH/GNL

1 471 9853-60 Nozzle Buse 1 Ø3,8 GNH/GNL

1 487 1972-31 Nozzle Buse 1 Complete GN

1 471 9853-60 •Nozzle •Buse 1 Ø3,8

1 487 1972-37 Nozzle Buse 1 Complete GN (GT)

1 471 9853-60 •Nozzle •Buse 1 Ø3,8

1 471 9853-61 Nozzle Buse 1 Ø4,2 GNL

1 487 1701-42 Nozzle Buse 1 Ø6,5 GT

1 487 1701-43 Nozzle Buse 1 Ø7,0 GT

11 1 487 2317-93 Air reducing plate Tôle de réduction 3 GNH

1 487 2318-03 Air reducing plate Tôle de réduction 3 LPG

12 1 487 1701-25 Cover plate Plaque recouvrement 3
13 1 487 1701-24 Cover Couvercle 3
14 1 487 1701-22 Cover Couvercle 3
15 1 487 1701-39 Bracket Doigt de verrouillage de 3 Glowbar Complete

porte

1 487 1701-26 Bracket Doigt de verrouillage de 3 GT Complete

porte

16 1 487 0068-28 Sensor Détecteur 3
17 1 487 0068-20 Elektrode Électrode 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

45

Year
Year

Group
Groupe

TD30.
Heating unit, gas

Unité de chauffage, gaz

Item

Qua.

Article

Qua.

18 1 487 2309-31 Cable Câble 3
19 1 487 2309-30 Ignition cable Câble d'allumage 3 Gnist
20 1 471 8815-04 Thermostat Thermostat 1

21 1 487 1701-13 Bracket Console 3
22 1 487 2290-98 Clamp Archet 3

Art.No
Réf. article

Description Description Info

1 487 1697-03 Thermostat Thermostat 1 Japan

Illustration
Schéma

200419/1 11 6 2011

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

47

Year
Year

Group
Groupe

TD50.
Heating unit, gas

Unité de chauffage, gaz

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200420/1 9 6 2011

Info

1 1 487 1975-41 Combustion chamber Chambre de combustion 3
2 1 487 2430-70 Gas valve with pipe Vanne de gaz avec tube 3 Complete -60500/104791

1 487 6457-01 Gas valve with pipe Vanne de gaz avec tube 3 Complete 60500/104792-

1 487 2433-76 Gas valve with pipe Vanne de gaz avec tube 3 Complete USA -60500/104791

1 487 6458-01 Gas valve with pipe Vanne de gaz avec tube 3 Complete USA 60500/104792­ 3 1 487 1437-25 •Gas valve •Vanne de gaz 3 110V -60500/104791

1 471 9891-01 •Gas valve •Vanne de gaz 3 110V 60500/104792­ 4 1 487 2368-12 •Pipe •Tube 3 1/2''

1 487 2368-37 •Pipe •Tube 3 1/2'' USA
5 1 487 1438-25 Control box Boîtier de contrôle 3 110V -60500/104791

1 471 9890-02 Control box Boîtier de contrôle 3 110V 60500/104792-
6 1 487 0510-73 Cable set Ensemble de câbles 3 -60500/104791

1 487 2666-85 Cable set Jeu de câbles 3 60500/104792-

7 1 487 1438-21 Cover Capot 3 -60500/104791
8 2 487 1701-19 Bracket Doigt de verrouillage de 3 1/2''

porte

9 1 487 1764-86 Gas burner Radiateur à gaz 3

1 487 1897-93 Gas burner Radiat eur à ga z 3 USA

10 1 487 1815-03 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-58 •Nozzle •Buse 1 Ø3,4 0-1999FT, LPG

1 487 1815-25 Kit. LPG conversion Kit. LPG conversion 1

1 471 1953-68 •Nozzle •Buse 1 Ø3,3 2000-3999FT, LPG

1 487 1815-26 Kit. LPG conversion Kit. LPG conversion 1

1 471 1953-82 •Nozzle •Buse 1 Ø3,2 4000-5999FT, LPG

1 487 1815-27 Kit. LPG conversion Kit. LPG conversion 1

1 471 1953-57 •Nozzle •Buse 1 Ø3,1 6000-8000FT, LPG

1 471 9853-81 Nozzle Buse 1 Ø5,6 0-1999FT, GNH

1 471 9853-87 Nozzle Buse 1 Ø5,4 2000-3999FT, GNH

1 471 9853-90 Nozzle Buse 1 Ø5,2 4000-5999FT, GNH

Illustration

1 471 9853-54

Nozzle Buse 1 Ø5,0 6000-8000FT, GNH

1 471 9853-82 Nozzle Buse 1 Ø3,2 LPG

1 471 9853-48 Nozzle Buse 1 Ø3,5 GN/ GLP Australia

1 471 9853-76 Nozzle Buse 1 Ø4,7 N Fr + B

1 471 9853-81 Nozzle Buse 1 Ø5,6 GNH

1 471 9853-84 Nozzle Buse 1 Ø6,2 GNL

11 1 471 8400-06 Nut Écrou 3 R3/8'' 22NV H5
12 1 487 2368-38 Bracket Doigt de verrouillage de 3

porte

1 487 1764-09 Bracket Doigt de verrouillage de 3 50Hz

porte

13 1 487 1701-22 Cover Couvercle 3
14 1 487 1533-96 Air reducing plate Tôle de réduction 3 Ø40
15 1 487 0068-28 Sensor Détecteur 3
16 1 487 0068-24 Elektrode Électrode 3
17 1 487 2309-30 Ignition cable Câble d'allumage 3 Gnist
18 1 487 2309-31 Cable Câble 3
19 1 471 8815-04 Thermostat Thermostat 1

1 487 1697-03 Thermostat Thermostat 1 Japan

20 1 487 2290-98 Clamp Archet 3

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

49

Year
Year

Group
Groupe

Page
Page

TD75.
Heating unit, gas

Unité de chauffage, gaz

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200421/2 4 12 2008

Info

1 1 487 1935-39 Combustion chamber Chambre de combustion 3
2 2 487 1935-60 Gas valve Vanne de gaz 3 110V
3 1 487 1935-41 Branch terminal Collecteur 3 1/2'' With nipple

1 487 1935-87 Branch terminal Collecteur 3 1/2'' With nipple USA
4 2 487 1437-28 •O-ring • Joint torique 3
5 1 487 1437-29 •Pipe plug •Bouchon de tuyau 3
6 1 487 1935-40 Branch terminal Collecteur 3 3/4'' With pipe

1 487 1935-43 Branch terminal Collecteur 3 3/4'' With pipe USA
7 2 487 1437-28 •O-ring • Joint torique 3
8 16 487 1437-30 •Screw •Vis 3 M4x45
9 1 487 1437-29 •Pipe plug •Bouchon de tuyau 3

10 1 487 1438-25 Control box Boîtier de contrôle 3 110V
11 1 487 0510-74 Cable set Ensemble de câbles 3
12 1 487 1438-21 Cover Capot 3
13 1 487 2299-76 Cable set Ensemble de câbles 3
14 2 487 1701-46 Bracket Doigt de verrouillage de 3 3/4''

porte

15 1 487 2290-98 Clamp Archet 3
16 1 471 9869-18 Gas burner Radiateur à gaz 3 54kW
17 1 471 9853-60 Nozzle Buse 1 Ø3,8 LPG

1 471 9853-87 Nozzle Buse 1 Ø5,4 GN (Frace + Belgium)

1 471 9853-50 Nozzle Buse 1 Ø6,5 GNL/ GNH

1 487 1815-04 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-48 •Nozzle •Buse 1 Ø3,5 0-1999FT, LPG

1 487 1815-28 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-58 •Nozzle •Buse 1 Ø3,4 2000-3999FT, LPG

1 487 1815-29 Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-82 •Nozzle •Buse 1 Ø3,2 4000-5999FT, GNH

Illustration

1 487 1815-30

Kit. LPG conversion Kit. LPG conversion 1

1 471 9853-57 •Nozzle •Buse 1 Ø3,1 6000-8000FT, LPG

1 471 9853-95 Nozzle Buse 1 Ø5,8 0-1999FT, GNH

1 471 9853-81 Nozzle Buse 1 Ø5,6 2000-3999FT, GNH

1 471 9853-87 Nozzle Buse 1 Ø5,4 4000-5999FT, GNH

1 471 9853-90 Nozzle Buse 1 Ø5,2 6000-8000FT, GNH

18 1 471 8400-06 Nut Écrou 3 R3/8'' 22NV H5
19 1 487 2368-38 Bracket Doigt de verrouillage de 3

porte

20 1 487 1701-22 Cover Couvercle 3
21 1 487 1533-97 Air reducing plate Tôle de réduction 3 Ø32 Used only with LP gas
22 1 487 0068-28 Sensor Détecteur 3
23 1 487 0068-24 Elektrode Électrode 3
24 1 487 2309-31 Cable Câble 3
25 1 487 2309-30 Ignition cable Câble d'allumage 3 Gnist
26 1 471 8815-04 Thermostat Thermostat 1

1 487 1697-03 Thermostat Thermostat 1 Japan

Issue
Issue

Notes
Remarques

Month
Month

51

Year
Year

Group
Groupe

TD30.,TD50.,TD75.
Heating unit, steam

Unité de chauffage, vapeur

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200424/1 4 12 2008

TD30.

TD50.

TD75.

1 1 472 7864-10 Steam battery Accumulateur d'eau chaude 1 Complete

1 1 472 7864-11 Steam battery Accumulateur d'eau chaude 1 Complete

2 10 10 10 471 8509-00 •Insulating sheet •Rondelle isolante 1
3 1 1 1 472 8243-02 Insulation Isolation 3
4 1 1 1 487 1973-44 Filter Filtre 3
5 1 487 1781-52 Screening Blindage 3

1 1 487 1781-82 Screening Blindage 3
6 1 1 1 487 1781-51 Damper motor Moteur amortisseur 1,2
7 1 487 0510-70 Cable set Ensemble de câbles 3

1 1 487 0510-67 Cable set Ensemble de câbles 3
8 1 1 487 1781-87 Hose Flexible 3
9 2 487 1781-91 Hose Flexible 3

1 1 487 1781-93 Hose Flexible 3 45º

10 2 487 1781-55 Nipple sleeve Prise de douille 3

2 2 487 1781-85 Nipple sleeve Prise de douille 3

2 487 1781-62 Nipple sleeve Prise de douille 3 USA

2 2 487 1781-63 Nipple sleeve Prise de douille 3 USA

11 1 1 1 487 1781-59 Grommet Oeillet 3
12 1 487 2431-02 Baffle plate Plaque d'écran 3 Steam Upper

1 1 487 2368-21 Baffle plate Plaque d'écran 3 Steam Upper

13 1 1 1 487 1959-11 Sealing strip Bande d'étanchéité 1
14 1 487 2431-12 Cover Couvercle 3 Steam

1 1 487 2368-28 Cover Couvercle 3

15 1 487 2431-11 Cover Couvercle 3 With switch

1 1 487 2368-29 Cover Couvercle 3 With switch

16 1 1 1 487 0289-20 Guide pin Cheville 3

Illustration

17 1 1 1 471 9678-96

Turning device Dispositif 3

Issue
Issue

Info

Month
Month

Notes
Remarques

Page
Page

53

Year
Year

Group
Groupe

Page
Page

55

TD30.,TD50.,TD75.
Control unit

Unité de contrôle

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200427/1 6 1 2010

TD30.

TD50.

TD75.

1 1 1 1 487 0511-22 Component plate Plaque composants 3
2 2 2 2 762 1137-10 Cable gland Passe-fil 3 Ø16
3 1 487 0510-75 Cable set Ensemble de câbles 3 Electric -03290/101741

1 487 0510-75 Cable set Ensemble de câbles 3 Electric -63290/300383
1 487 0510-34 Cable set Ensemble de câbles 3 Electric 03290/101742­ 1 487 0510-34 Cable set Ensemble de câbles 3 Electric 63290/300384-

1 1 487 0510-75 Cable set Ensemble de câbles 3 Electric

1 487 0510-77 Cable set Ensemble de câbles 3 Electric 36kW

1 1 487 0510-73 Cable set Ensemble de câbles 3 Gas

1 487 0510-74 Cable set Ensemble de câbles 3 Gas

4 1 487 0510-70 Cable set Ensemble de câbles 3 Steam

1 1 487 0510-67 Cable set Ensemble de câbles 3 Steam
5 1 1 1 487 0289-48 Transformer Transformateur 1,2 120V

1 1 1 487 0289-47 Transformer Transformateur 1,2 200-240V
1 1 1 487 0289-46 Transformer Transformateur 1,2 400-480V

6 1 487 0510-43 Cable set Ensemble de câbles 3 Moisture sensor

1 1 487 0510-44 Cable set Ensemble de câbles 3 Moisture sensor
7 1 1 Cable set Jeu de câbles See group 200408

1 Cable set Jeu de câbles See group 200409

8 1 487 0510-75 Cable set Ensemble de câbles 3 Electric -03290/101741

1 487 0510-75 Cable set Ensemble de câbles 3 Electric -63290/300383
1 487 0510-34 Cable set Ensemble de câbles 3 Electric 03290/101742­ 1 487 0510-34 Cable set Ensemble de câbles 3 Electric 63290/300384-

1 1 487 0510-75 Cable set Ensemble de câbles 3 Electric

1 487 0510-77 Cable set Ensemble de câbles 3 Electric 36kW

1 487 0510-72 Cable set Ensemble de câbles 3 Gas + steam

1 1 487 0510-66 Cable set Ensemble de câbles 3 Gas + steam

Illustration

1
1 487 0510-72 Cable set Ensemble de câbles 3 Gas + steam

9 1 1 1 487 1535-65 Catch Blocage 3

10 RQ RQ RQ 438 9636-11 Relay Relais 1

1 438 9636-81 Relay Relais 1 120V 1AC

1 438 9637-31 Relay Relais 1 120V

11 1 1 1 487 0510-02 Cable set Ensemble de câbles 3 Electric + gas,

1 1 1 487 0510-03 Cable set Ensemble de câbles 3 Electric + gas,

1 1 1 487 0510-06 Cable set Ensemble de câbles 3 Electric + gas, moisture

1 1 1 487 0510-07 Cable set Ensemble de câbles 3 Electric + gas
1 1 1 490 3500-01 Cable set Jeu de câbles 3 1AC, with reversing

1 1 1 487 0510-10 Cable set Ensemble de câbles 3 Steam, reversering,

1 1 1 487 0510-11 Cable set Ensemble de câbles 3 Steam, reversering
1 1 1 490 3500-02 Cable set Jeu de câbles 3 1AC, with reversing

1 1 1 487 0510-14 Cable set Ensemble de câbles 3 Steam, moisture

1 1 1 487 0510-15 Cable set Ensemble de câbles 3 Steam

1 487 0510-16 Cable set Ensemble de câbles 3 Gas 120V, moisture

1 487 0510-17 Cable set Ensemble de câbles 3 Gas 120V
1 487 0510-18 Cable set Ensemble de câbles 3 Steam 120V, moisture

487 0510-64 Cable set Ensemble de câbles 3 Gas + steam 120V

Issue
Issue

Info

Month
Month

Notes
Remarques

reversering, moisture
sensor

reversering

sensor

el/gas

moisture sensor

steam

sensor

sensor

sensor

Year
Year

Group
Groupe

TD30.,TD50.,TD75.
Control unit

Unité de contrôle

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200427/1 6 1 2010

TD30.

TD50.

TD75.

1 487 0510-19 Cable set Ensemble de câbles 3 Steam 120V

1 1 487 0510-01 Cable set Ensemble de câbles 3 Emergency stop

1 1 487 0510-04 Cable set Ensemble de câbles 3 Emergency stop

1 1 487 0510-05 Cable set Ensemble de câbles 3 Emergency stop

1 1 487 0510-08 Cable set Ensemble de câbles 3 Emergency stop Steam,

1 1 487 0510-09 Cable set Ensemble de câbles 3 Emergency stop Steam,

1 1 487 0510-12 Cable set Ensemble de câbles 3 Emergency stop Steam,

1 1 487 0510-13 Cable set Ensemble de câbles 3 Emergency stop Steam

12 1 1 1 762 1191-10 Cable gland Passe-fil 3 Ø28
13 1 1 1 438 8776-01 Printed circuit board Carte de circuit imprimé 1 PCB
14 1 1 1 438 0299-01 Spacer sleeve Manchon entretoise 3
15 1 1 1 471 7958-02 Spacer element Pièce écartement 3
16 1 1 1 413 3182-31 Cable set Ensemble de câbles 3
17 1 1 1 4133182330 Cable set Ensemble de câbles 3

Illustration

Issue
Issue

Info

Electric + gas,
reversering, moisture
sensor

Electric + gas, moisture
sensor

Electric + gas

reversering, moisture
sensor

reversering

moisture sensor

Month
Month

Notes
Remarques

Page
Page

57

Year
Year

Group
Groupe

Page
Page

59

TD30.,TD50.,TD75.
Connection unit

Connexion

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200410/2 6 10 2009

TD30.

TD50.

TD75.

1 1 487 0511-20 Connection console Support de raccordement 3

1 487 0511-21 Connection console Support de raccordement 3 Steam

1 1 487 0511-18 Connection console Support de raccordement 3 Electric 200-240V 3AC

1 1 487 0511-20 Connection console Support de raccordement 3 200-240V 1AC/ 200-

1 1 487 0511-19 Connection console Support de raccordement 3 Steam

2 1 1 1 762 1209-10 Cable gland Passe-fil 3
3 1 487 0510-75 Cable set Ensemble de câbles 3 Electric -03290/101741

1 487 0510-75 Cable set Ensemble de câbles 3 Electric -63290/300383
1 487 0510-34 Cable set Ensemble de câbles 3 Electric 03290/101742­ 1 487 0510-34 Cable set Ensemble de câbles 3 Electric 63290/300384­ 1 487 0510-72 Cable set Ensemble de câbles 3 Gas + steam

1 1 487 0510-66 Cable set Ensemble de câbles 3 Gas + steam

1 1 487 0510-64 Cable set Ensemble de câbles 3 Gas + steam

4 1 1 1 487 0281-04 Connection clamp Barrette de connexion 3 5-pole Gas + steam
5 1 1 1 487 0289-16 Ground terminal Borne de terre 3 Gas + steam
6 1 1 1 487 0510-69 Cable Câble 3 1,25A Electric

1 1 1 487 0510-71 Cable Câble 3 1,25A Gas + steam
7 1 1 1 487 0289-17 RC-unit Diode RC 3
8 1 1 1 438 9636-11 Relay Relais 1 400V 3NAC
9 1 1 1 487 0510-68 Cable Câble 3 1,25A

10 1 1 487 2000-62 Cable Câble 3 Central control
11 1 487 0510-75 Cable set Ensemble de câbles 3 Electric -03290/101741

1 487 0510-75 Cable set Ensemble de câbles 3 Electric -63290/300383

1 487 0510-34 Cable set Ensemble de câbles 3 Electric 03290/101742-

1 487 0510-34 Cable set Ensemble de câbles 3 Electric 63290/300384-

1 487 0510-75 Cable set Ensemble de câbles 3 Electric

1 487 0510-72 Cable set Ensemble de câbles 3 Gas + steam

1 1 487 0510-66 Cable set Ensemble de câbles 3 Gas + steam

1 487 0510-75 Cable set Ensemble de câbles 3 Electric 30kW
1 487 0510-77 Cable set Ensemble de câbles 3 Electric 36kW

1 1 487 0510-75 Cable set Ensemble de câbles 3 Electric

12 1 1 1 487 1702-45 Plug Fiche 3 Japan
13 1 487 2000-62 Cable Câble 3 Central control

1 1 487 2600-61 Cable Câble 3 LM10/CMIS

14 RQ 438 8761-05 Terminal block Borne de raccordement 3 Electric

RQ RQ 438 8761-06 Terminal block Borne de raccordement 3 Electric 400V 3AC/3NAC

RQ RQ 487 2217-20 Terminal block Borne de raccordement 3 Electric 400V 3AC/3NAC

2 487 0281-66 Terminal block Borne de raccordement 3 120V 1AC Gas + steam

15 1 487 2217-21 End plate Panneau arrière 3 Electric

1 1 1 487 2217-21 End plate Panneau arrière 3 Electric 400V 3AC/3NAC

16 1 487 0951-12 Ground terminal Borne de terre 3 Electric

1 1 487 0951-12 Ground terminal Borne de terre 3 Electric 400V 3AC/3NAC

1 487 0289-22 Ground terminal Borne de terre 3 Electric

1 487 0289-22 Ground terminal Borne de terre 3 Electric 400V 3AC/3NAC

1 487 0951-12 Ground terminal Borne de terre 3 Electric 400-480V
1 487 0951-11 Ground terminal Borne de terre 3 120V 1AC Gas + steam

17 3 3 438 8761-07 Terminal block Borne de raccordement 3 Electric 200-240V 3AC

3 487 2217-24 Terminal block Borne de raccordement 3 Electric 208-240V 3AC

18 1 1 471 8767-03 Ground terminal Borne de terre 3 Electric 200-240V 3AC

1 487 0289-23 Ground terminal Borne de terre 3 Electric 208-240V 3AC

19 1 487 2217-31 Switch Commutateur 3 Electric

1 1 1 487 2217-30 Switch Commutateur 3 Gas + steam

Illustration

1 1
1 1 487 2217-31 Switch Commutateur 3 Electric 400-480V

20 1 487 0510-92 Cable set Ensemble de câbles 3 Electric

487 2217-32 Switch Commutateur 3 Electric 200-240V

Issue
Issue

Notes

Info

Remarques

480V 3AC + gas

Month
Month

Year
Year

Group
Groupe

Page
Page

61

TD30.,TD50.,TD75.
Connection unit

Connexion

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200410/2 6 10 2009

TD30.

TD50.

TD75.

19 1 1 487 0199-36 Ground cable Câble mise terre 3 Electric
21 1 487 0510-85 Cable set Ensemble de câbles 3 200-240V

1 487 0510-85 Cable set Ensemble de câbles 3 30kW 200-240V
1 487 0510-90 Cable set Ensemble de câbles 3 36kW 230-240V

22 1 487 0510-88 Cable set Ensemble de câbles 3 Electric 200-240V

1 487 0510-89 Cable set Ensemble de câbles 3 Electric 400-480V

1 487 0510-87 Cable set Ensemble de câbles 3 Electric 400-480V

1 487 0510-90 Cable set Ensemble de câbles 3 Electric 400-480V

Illustration

Issue
Issue

Info

Month
Month

Notes
Remarques

Year
Year

Group
Groupe

TD30.
Bracket - electric, complete

Console - electrique, complet

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200416/1 4 11 2008

Info

1 1 487 2368-22 Bracket Console 3 -03290/101741

1 487 2368-22 Bracket Console 3 -63290/300383

1 487 2368-19 Bracket Console 3 03290/101742-

1 487 2368-19 Bracket Console 3 63290/300384-

2 1 487 1535-79 X/Y capacitor X/Y condensateur 1
3 1 487 0510-75 Cable set Ensemble de câbles 3 -03290/101741

1 487 0510-75 Cable set Ensemble de câbles 3 -63290/300383

1 487 0510-34 Cable set Ensemble de câbles 3 03290/101742-

1 487 0510-34 Cable set Ensemble de câbles 3 63290/300384-

1 487 0528-03 Cable set Ensemble de câbles 3 FC -03290/101741

1 487 0528-03 Cable set Ensemble de câbles 3 FC -63290/300383

1 487 0528-15 Cable set Ensemble de câbles 3 FC 03290/101742-

1 487 0528-15 Cable set Ensemble de câbles 3 FC 63290/300384-

4 1 •RC-unit •Diode RC 3
5 1 487 0289-35 Rail Rail 3 L=175mm 03290/101742-

1 487 0289-35 Rail Rail 3 L=175mm 63290/300384-
6 1 487 0155-90 Fuse holder Porte-fusible 3 Kit
7 3 487 0289-29 Fuse Fusible 1 T10A
8 1 487 0510-78 Cable set Ensemble de câbles 3 -03290/101741

1 487 0510-78 Cable set Ensemble de câbles 3 -63290/300383

1 487 0510-86 Cable set Ensemble de câbles 3 03290/101742-

1 487 0510-86 Cable set Ensemble de câbles 3 63290/300384-

9 RQ 438 9637-31 Relay Relais 1

10 1 487 0510-88 Cable set Ensemble de câbles 3 200-240V -03290/101741

1 487 0510-88 Cable set Ensemble de câbles 3 200-240V -63290/300383

1 487 0510-89 Cable set Ensemble de câbles 3 400-480V -03290/101741

1 487 0510-89 Cable set Ensemble de câbles 3 400-480V -63290/300383

11 1 487 0510-81 Cable set Ensemble de câbles 3

1 487 0510-82 Cable set Ensemble de câbles 3 200-240V

12 1 487 0510-97 Cable set Ensemble de câbles 3 03290/101742-

Illustration

1

487 0510-97 Cable set Ensemble de câbles 3 63290/300384-

13 1 487 0510-88 Cable set Ensemble de câbles 3 200-240V 03290/101742-

1 487 0510-88 Cable set Ensemble de câbles 3 200-240V 63290/300384-

1 487 0510-89 Cable set Ensemble de câbles 3 400-480V 03290/101742-

1 487 0510-89 Cable set Ensemble de câbles 3 400-480V 63290/300384-

14 RQ 487 0155-40 End stop Butée 3

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

63

Year
Year

Group
Groupe

Page
Page

65

TD50.,TD75.
Bracket - electric, complete

Console - electrique, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200417/1 7 10 2009

TD50.

TD75.

1 1 1 487 2368-19 Bracket Console 3 200-240V

1 1 487 2368-22 Bracket Console 3 400-480V
2 1 1 487 0289-36 Rail Rail 3 L=235mm 200-240V

1 1 487 0289-35 Rail Rail 3 L=175mm 400-480V

3 1 1 487 1535-79 X/Y capacitor X/Y condensateur 1
4 1 1 487 0155-90 Fuse holder Porte-fusible 3 Kit
5 3 3 487 0289-29 Fuse Fusible 1 T10A
6 1 487 0510-78 Cable set Ensemble de câbles 3 200-240V -60500/102880

1 487 0510-86 Cable set Ensemble de câbles 3 60500/102881-

1 487 0510-78 Cable set Ensemble de câbles 3 200-240V -60750/102333
1 487 0510-86 Cable set Ensemble de câbles 3 60750/102334-

7 RQ RQ 438 9637-31 Relay Relais 1
8 1 487 0510-75 Cable set Ensemble de câbles 3 200-240V -60500/102880

1 487 0510-75 Cable set Ensemble de câbles 3 30kW -60750/102333
1 487 0510-77 Cable set Ensemble de câbles 3 36kW -60750/102333
1 487 0528-07 Cable set Ensemble de câbles 3 FC 36kW -60750/102333

1 487 0510-34 Cable set Ensemble de câbles 3 60500/102881-

1 487 0510-34 Cable set Ensemble de câbles 3 60750/102334-

1 487 0528-15 Cable set Ensemble de câbles 3 FC 60500/102881-

1 487 0528-15 Cable set Ensemble de câbles 3 FC 60750/102334­ 1 487 0510-35 Cable set Jeu de câbles 3 36kW 60750/102334­ 1 487 0528-16 Cable set Ensemble de câbles 3 FC 36kW 60750/102334-

9 1 1 487 0510-76 Cable set Ensemble de câbles 3

10 1 487 0510-79 Cable set Ensemble de câbles 3 200-240V -60500/102880

1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60500/102881-

1 487 0510-79 Cable set Ensemble de câbles 3 200-240V -60750/102333
1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60750/102334-

1 1 487 0510-87 Cable set Ensemble de câbles 3 400-480V

11 1 1 487 0510-81 Cable set Ensemble de câbles 3

Illustration

1 1 487 0510-82

12 1 438 9637-31 Relay Relais 1 400-480V 24/30kW

1 438 9637-31 Relay Relais 1 400-480V 24/30kW

1 438 9638-31 Relay Relais 1 60500/102881-

1 438 9638-31 Relay Relais 1 60750/102334-

13 1 487 0510-94 Cable set Ensemble de câbles 3 200-240V 24/30kW

1 487 0510-94 Cable set Ensemble de câbles 3 200-240V 24/30kW

1 487 0510-95 Cable set Ensemble de câbles 3 400-480V 36kW

1 487 0510-95 Cable set Ensemble de câbles 3 400-480V 36kW

1 487 0510-97 Cable set Ensemble de câbles 3 400-480V 24/30kW

1 487 0510-97 Cable set Ensemble de câbles 3 400-480V 24/30kW

14 1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60500/102881-

1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60750/102334-

15 1 1 487 0510-76 Cable set Ensemble de câbles 3
16 1 487 0510-80 Cable set Ensemble de câbles 3 200-240V -60500/102880

1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60500/102881-

1 487 0510-80 Cable set Ensemble de câbles 3 200-240V -60750/102333
1 487 0510-98 Cable set Ensemble de câbles 3 200-240V 60750/102334-

17 1 487 0510-83 Cable set Ensemble de câbles 3

1 487 0510-83 Cable set Ensemble de câbles 3 30kW

Cable set Ensemble de câbles 3 30kW

Issue
Issue

Notes

Info

Remarques

60500/102881-

60750/102334-

60500/102881-

60750/102334-

60500/102881-

60750/102334-

60500/102881-

60750/102334-

Month
Month

Year
Year

Group
Groupe

Page
Page

67

TD50.,TD75.
Bracket - electric, complete

Console - electrique, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200417/1 7 10 2009

TD50.

TD75.

1 487 0510-84 Cable set Ensemble de câbles 3 36kW

18 1 487 2217-25 End plate Panneau arrière 3 -60500/102880

1 487 2217-25 End plate Panneau arrière 3 -60750/102333

1 487 0155-20 End plate Panneau arrière 3 60500/102881-

1 487 0155-20 End plate Panneau arrière 3 60750/102334-

19 3 438 8761-06 Terminal block Borne de raccordement 3 200-240V -60500/102880

3 438 8761-06 Terminal block Borne de raccordement 3 200-240V -60750/102333

3 438 8761-07 Terminal block Borne de raccordement 3 200-240V 60500/102881-

3 438 8761-07 Terminal block Borne de raccordement 3 200-240V 60750/102334-

20 3 487 0155-50 Terminal block Borne de raccordement 3 60500/102881-

3 487 0155-50 Terminal block Borne de raccordement 3 60750/102334-

21 1 487 0510-85 Cable set Ensemble de câbles 3 200-240V -60500/102880

1 487 0510-85 Cable set Ensemble de câbles 3 30kW 200-240V

1 487 0510-90 Cable set Ensemble de câbles 3 36kW 230-240V

1 487 0510-91 Cable set Ensemble de câbles 3 36kW 400-480V

1 487 0510-25 Cable set Ensemble de câbles 3 60500/102881-

1 487 0510-25 Cable set Ensemble de câbles 3 30kW 200-240V

1 487 0510-26 Cable set Jeu de câbles 3 36kW 400-480V

22 RQ RQ 487 0155-40 End stop Butée 3

Illustration

Issue
Issue

Notes

Info

Remarques

-60750/102333

-60750/102333

-60750/102333

60750/102334-

60750/102334-

Month
Month

Year
Year

Group
Groupe

TD30.,TD50.,TD75.
Beam

Poutre

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200400/2 3 11 2008

TD30.

TD50.

TD75.

1 1 487 0511-09 Beam Poutre 3 Electric

1 1 487 0511-04 Beam Poutre 3 EL

2 1 487 0511-07 Beam Poutre 3 Gas

1 487 0511-10 Beam Poutre 3 Town - gas

1 1 487 0511-06 Beam Poutre 3 Gas

3 1 487 0511-08 Beam Poutre 3 Steam

1 1 487 0511-05 Beam Poutre 3 Steam

4 Rq Rq Rq 471 7977-01 Blind plug Écrou borgne 3 Ø19

Rq Rq Rq 487 0275-13 Blind plug Écrou borgne 3 Ø25
Rq Rq Rq 471 7977-04 Blind plug Écrou borgne 3 Ø28

5 Rq Rq Rq 487 0289-02 Cable glands Support de câble 3 M25

Rq Rq Rq 487 0289-06 Cable glands Support de câble 3 M32
Rq Rq Rq 487 0289-03 Cable glands Support de câble 3 M40
Rq Rq Rq 487 0289-04 Cable glands Support de câble 3 M50
Rq Rq Rq 487 0289-05 Cable glands Support de câble 3 M63

6 Rq Rq Rq 487 0289-10 Lock-nut Contre-écrou 3 M25

Rq Rq Rq 487 0289-14 Lock-nut Contre-écrou 3 M32
Rq Rq Rq 487 0289-11 Lock-nut Contre-écrou 3 M40
Rq Rq Rq 487 0289-12 Lock-nut Contre-écrou 3 M50
Rq Rq Rq 487 0289-13 Lock-nut Contre-écrou 3 M63

7 Rq 487 0275-30 Blind plug Écrou borgne 3 PG16
8 Rq 487 0275-31 Nut Écrou 3 PG16
9 1 1 1 487 1781-59 Grommet Oeillet 3 Steam

Illustration

Issue
Issue

Info

Month
Month

Notes
Remarques

Page
Page

69

Year
Year

Group
Groupe

TD30.,TD50.,TD75.
Coin meter, complete

Sélecteur de monnaie, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200145/2 11 2 2011

TD30.

TD50.

TD75.

1 1 1 1 487 1457-01 Coin meter Sélecteur de monnaie 3 25 cent USA

1 1 1 487 1457-02 Coin meter Sélecteur de monnaie 3 25 cent Canada

1 1 1 487 1457-03 Coin meter Sélecteur de monnaie 3 100 Yen Japan

1 1 1 487 1457-04 Coin meter Sélecteur de monnaie 3 1 Euro+50 Eurocent

1 1 1 487 1457-05 Coin meter Sélecteur de monnaie 3 1£ 20pence GB

1 1 1 487 1457-06 Coin meter Sélecteur de monnaie 3 1+5 Dkr.

1 1 1 487 1457-07 Coin meter Sélecteur de monnaie 3 10+50 Dollar Taiwan

1 1 1 487 1457-08 Coin meter Sélecteur de monnaie 3 1+2 DKr.

1 1 1 487 1457-09 Coin meter Sélecteur de monnaie 3 1+10 DKr.

1 1 1 487 1457-10 Coin meter Sélecteur de monnaie 3 2+5 Dkr.

1 1 1 487 1457-11 Coin meter Sélecteur de monnaie 3 2+10 DKr.

1 1 1 487 1457-12 Coin meter Sélecteur de monnaie 3 5+10 DKr.

1 1 1 487 1457-13 Coin meter Sélecteur de monnaie 3 1+5 NKr.

1 1 1 487 1457-14 Coin meter Sélecteur de monnaie 3 10+1 NKr.

1 1 1 487 1457-15 Coin meter Sélecteur de monnaie 3 10+5 NKr.

1 1 1 487 1457-16 Coin meter Sélecteur de monnaie 3 10+20 NKr.

1 1 1 487 1457-17 Coin meter Sélecteur de monnaie 3 1+0,20 CHFranc

1 1 1 438 8924-03 Coin meter Sélecteur de monnaie 3 2 Coins, 1+2 CHF

1 1 1 438 8924-01 Coin meter Monnayeur 3 2 Coins, 1+5 LTL

1 1 1 438 8924-06 Coin meter Monnayeur 3 2 Coins, 1+2 NZD

1 1 1 487 1457-18 Coin meter Sélecteur de monnaie 3 1+5 Shekel Israel

1 1 1 487 1457-19 Coin meter Sélecteur de monnaie 3 2+5 Rand ZA

1 1 1 487 1457-20 Coin meter Sélecteur de monnaie 3 1+5 Dollar Hongkong

1 1 1 487 1457-21 Coin meter Sélecteur de monnaie 3 100 + 500 Yen Japan

1 1 1 487 1457-22 Coin meter Sélecteur de monnaie 3 1 Dollar+20 cent

1 1 1 487 1457-23 Coin meter Sélecteur de monnaie 3 10+50 Eurocent

1 1 1 487 1457-24 Coin meter Sélecteur de monnaie 3 1 Euro+10 Eurocent

1 1 1 487 1457-25 Coin meter Sélecteur de monnaie 3 1 Euro+20 Eurocent

1 1 1 487 1457-26 Coin meter Sélecteur de monnaie 3 1+2Euro

1 1 1 487 1457-27 Coin meter Sélecteur de monnaie 3 2 Euro+20 Eurocent

1 1 1 487 1457-28 Coin meter Sélecteur de monnaie 3 1MYR Ø24,5X2,7 + 0,

1 1 1 487 1457-29 Coin meter Sélecteur de monnaie 3 Mench Ø24,52X2,49

1 1 1 487 1457-30 Coin meter Sélecteur de monnaie 3 1 Dollar Canada

1 1 1 487 1457-31 Coin meter Sélecteur de monnaie 3 1AED Ø24,0x2,0

1 1 1 487 1457-32 Coin meter Sélecteur de monnaie 3 1 Dollar Australia

1 1 1 438 8924-05 Coin meter Monnayeur 3 2 Coins, 2+2 AUD

1 1 1 487 1457-33 Coin meter Sélecteur de monnaie 3 20 Kr. CS

1 1 1 487 1457-34 Coin meter Sélecteur de monnaie 3 1 DKr.

1 1 1 487 1457-35 Coin meter Sélecteur de monnaie 3 2 DKr.

1 1 1 487 1457-36 Coin meter Sélecteur de monnaie 3 10 DKr.

1 1 1 487 1457-37 Coin meter Sélecteur de monnaie 3 10 Eurocent

1 1 1 487 1457-38 Coin meter Sélecteur de monnaie 3 20 Eurocent

1 1 1 487 1457-39 Coin meter Sélecteur de monnaie 3 50 Eurocent

1 1 1 487 1457-40 Coin meter Sélecteur de monnaie 3 1 Euro

1 1 1 487 1457-41 Coin meter Sélecteur de monnaie 3 20 pence Ø21,4x1,75

1 1 1 487 1457-42 Coin meter Sélecteur de monnaie 3 1 Dollar Hongkong

1 1 1 487 1457-43 Coin meter Sélecteur de monnaie 3 5 Dollar Hongkong

1 1 1 487 1457-45 Coin meter Sélecteur de monnaie 3 500 Won Korea

1 1 1 487 1457-46 Coin meter Sélecteur de monnaie 3 0,2 MYR

1 1 1 487 1457-47 Coin meter Sélecteur de monnaie 3 0,5 MYR

1 1 1 487 1457-48 Coin meter Sélecteur de monnaie 3 1 SKr.

1 1 1 487 1457-49 Coin meter Sélecteur de monnaie 3 5 SKr.

1 1 1 487 1457-50 Coin meter Sélecteur de monnaie 3 10 SKr.

Illustration

Issue
Issue

Info

Month
Month

Notes
Remarques

5MYR Ø27,7X2,1
Malaysia

Belgium

Page
Page

71

Year
Year

Group
Groupe

TD30.,TD50.,TD75.
Coin meter, complete

Sélecteur de monnaie, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200145/2 11 2 2011

TD30.

TD50.

TD75.

1 1 1 487 1457-51 Coin meter Sélecteur de monnaie 3 50cent SGP

1 1 1 487 1457-52 Coin meter Sélecteur de monnaie 3 1 Dollar SGP

1 1 1 487 1457-53 Coin meter Sélecteur de monnaie 3 10 Dollar Taiwan

1 1 1 487 1457-54 Coin meter Sélecteur de monnaie 3 2 Rand ZA

1 1 1 487 1457-55 Coin meter Sélecteur de monnaie 3 1 NKr.

1 1 1 487 1457-56 Coin meter Sélecteur de monnaie 3 5 NKr.

1 1 1 487 1457-57 Coin meter Sélecteur de monnaie 3 10 NKr.

1 1 1 487 1457-58 Coin meter Sélecteur de monnaie 3 AEG Token Ø21x1,85

1 1 1 487 1457-59 Coin meter Sélecteur de monnaie 3 AEG Token ø25,75x1,5

1 1 1 487 1457-60 Coin meter Sélecteur de monnaie 3 AEG Token Ø26x2,1

1 1 1 487 1457-61 Coin meter Sélecteur de monnaie 3 AEG Token Ø22,5x2

1 1 1 487 1457-62 Coin meter Sélecteur de monnaie 3 Austromat Ø 21,6x1,55

1 1 1 487 1457-63 Coin meter Sélecteur de monnaie 3 Automatik Token Ø20x1,

1 1 1 487 1457-64 Coin meter Sélecteur de monnaie 3 BHG gas - coin

1 1 1 487 1457-65 Coin meter Sélecteur de monnaie 3 Token el-coin

1 1 1 487 1457-66 Coin meter Sélecteur de monnaie 3 RM el-coin

1 1 1 487 1457-67 Coin meter Sélecteur de monnaie 3 Elux Token Ø24,3x1,5

1 1 1 487 1457-68 Coin meter Sélecteur de monnaie 3 Finnish token Ø26,3x1,9

1 1 1 487 1457-69 Coin meter Sélecteur de monnaie 3 Coin Meter Ø22,3x1,5

1 1 1 487 1457-70 Coin meter Sélecteur de monnaie 3 Micromatik Token1

1 1 1 487 1457-71 Coin meter Sélecteur de monnaie 3 Micromatik Token2

1 1 1 487 1457-72 Coin meter Sélecteur de monnaie 3 Miele Token Ø28,07x1,

1 1 1 487 1457-73 Coin meter Sélecteur de monnaie 3 Miele Token Ø23,02x1,8

1 1 1 487 1457-74 Coin meter Sélecteur de monnaie 3 Nyborg Coin-operated

1 1 1 487 1457-75 Coin meter Sélecteur de monnaie 3 1 Token Müller Ø22,0x1,

1 1 1 487 1457-76 Coin meter Sélecteur de monnaie 3 Müller Token Ø25x2

1 1 1 487 1457-77 Coin meter Sélecteur de monnaie 3 NL FAM Ø28,42x2

1 1 1 487 1457-78 Coin meter Sélecteur de monnaie 3 NY1 Token

1 1 1 487 1457-79 Coin meter Sélecteur de monnaie 3 NY2 Token

1 1 1 487 1457-80 Coin meter Sélecteur de monnaie 3 NY3 Token

1 1 1 487 1457-81 Coin meter Sélecteur de monnaie 3 NY 4 Token Ø27,3x1,6

1 1 1 487 1457-82 Coin meter Sélecteur de monnaie 3 SAB Token

1 1 1 487 1457-83 Coin meter Sélecteur de monnaie 3 Sporrong Ø24,3x1,27

1 1 1 487 1457-84 Coin meter Sélecteur de monnaie 3 1 Token Ø22,45x1,7

1 1 1 487 1457-85 Coin meter Sélecteur de monnaie 3 VØ 1 Token

1 1 1 487 1457-86 Coin meter Sélecteur de monnaie 3 VØ 2 Token

1 1 1 487 1457-87 Coin meter Sélecteur de monnaie 3 WA 1 Token Ø24,3x1,5

1 1 1 487 1457-88 Coin meter Sélecteur de monnaie 3 WA 2 Token

1 1 1 487 1457-89 Coin meter Sélecteur de monnaie 3 WA 3 Token Ø190x1,0

1 1 1 487 1457-90 Coin meter Sélecteur de monnaie 3 WA 4 Token

1 1 1 487 1457-91 Coin meter Sélecteur de monnaie 3 WA 5 Token Ø22,35x1,6

1 1 1 487 1457-92 Coin meter Sélecteur de monnaie 3 WA 6 Token Ø23,7x1,3

1 1 1 487 1457-93 Coin meter Sélecteur de monnaie 3 Wasch Center Token

1 1 1 487 1457-94 Coin meter Sélecteur de monnaie 3 1 Dollar+25 cent

1 1 1 487 1457-95 Coin meter Sélecteur de monnaie 3 1+0,5 Dollar New

1 1 1 487 1457-96 Coin meter Sélecteur de monnaie 3 Token Ø32x2,0 322PL
2 1 1 1 487 0281-98 Sensor Détecteur 1 Münzprüfer meter

1 1 1 487 0281-99 Sensor Détecteur 1 Münzprüfer meter Japan

Illustration

Issue
Issue

Info

Month
Month

Notes
Remarques

6 NL

Hongkong

85

6

USA

Ø23,5x1,3

Canada

Zealand

Page
Page

73

Year
Year

Group
Groupe

TD30.,TD50.,TD75.
Coin meter, complete

Sélecteur de monnaie, complet

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

200145/2 11 2 2011

TD30.

TD50.

TD75.

1 1 1 471 8910-91 Sensor Détecteur 1 Müller meter
3 4 4 4 488 6549-27 Screw Vis 3 M4x15

Illustration

Issue
Issue

Info

Month
Month

Notes
Remarques

Page
Page

75

Year
Year

Page
Page

1

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
125 8760-00 7

413 3182-31 57
4133182330 57
432 2230-01 21
432 2230-01 25
432 2233-02 21
432 2233-02 25
432 2620-02 11
432 2620-12 11
438 0299-01 57
438 6202-01 33
438 8761-05 59
438 8761-06 59
438 8761-06 67
438 8761-07 59
438 8761-07 67
438 8766-01 37
438 8768-01 37
438 8776-01 57
438 8924-01 71
438 8924-03 71
438 8924-05 71
438 8924-06 71
438 9566-02 37
438 9636-11 55
438 9636-11 59
438 9636-81 55
438 9637-31 55
438 9637-31 63
438 9637-31 65
438 9638-31 65
471 1764-32 23
471 1764-33 23
471 1765-25 25
471 1765-26 25
471 1765-49 25
471 1765-50 25
471 1765-57 21
471 1765-58 21
471 1765-61 23
471 1765-62 23
471 1953-57 49
471 1953-68 49
471 1953-82 49
471 2068-48 21
471 2068-48 25
471 7903-03 21
471 7903-03 25
471 7958-02 57
471 7977-01 69
471 7977-04 69
471 8400-06 49
471 8400-06 51
471 8502-18 21
471 8502-18 25
471 8509-00 53
471 8750-17 13
471 8750-18 11
471 8767-03 59
471 8815-04 47
471 8815-04 49
471 8815-04 51
471 8910-91 75
471 9018-51 33
471 9018-51 35
471 9525-26 33

471 9525-26 35
471 9525-29 31
471 9566-01 33
471 9566-01 35
471 9566-05 33
471 9566-05 35
471 9628-32 17
471 9628-71 13
471 9628-75 13
471 9628-75 17
471 9628-85 13
471 9678-96 9
471 9678-96 53
471 9790-13 37
471 9853-48 49
471 9853-48 51
471 9853-50 51
471 9853-54 49
471 9853-57 51
471 9853-58 45
471 9853-58 49
471 9853-58 51
471 9853-59 45
471 9853-60 45
471 9853-60 51
471 9853-61 45
471 9853-65 45
471 9853-68 45
471 9853-69 45
471 9853-73 45
471 9853-76 49
471 9853-80 45
471 9853-81 49
471 9853-81 51
471 9853-82 49
471 9853-82 51
471 9853-84 49
471 9853-85 45
471 9853-87 49
471 9853-87 51
471 9853-88 45
471 9853-90 49
471 9853-90 51
471 9853-95 51
471 9869-18 51
471 9890-02 45
471 9890-02 49
471 9891-01 45
471 9891-01 49
472 7307-01 21
472 7307-01 25
472 7308-01 21
472 7308-01 25
472 7348-01 7
472 7414-01 7
472 7463-02 7
472 7774-01 7
472 7777-01 9
472 7864-10 53
472 7864-11 53
472 8012-01 7
472 8243-02 53
472 9920-10 11
472 9920-11 11
472 9920-12 11
472 9927-01 31

472 9927-04 11
472 9927-05 11
487 0001-08 7
487 0068-20 45
487 0068-24 49
487 0068-24 51
487 0068-28 45
487 0068-28 49
487 0068-28 51
487 0101-97 23
487 0101-97 29
487 0101-98 23
487 0101-98 29
487 0149-10 21
487 0149-12 23
487 0149-14 33
487 0150-10 25
487 0150-12 29
487 0150-14 33
487 0151-14 35
487 0151-15 25
487 0151-15 29
487 0151-86 33
487 0151-86 35
487 0151-89 21
487 0151-89 23
487 0155-20 67
487 0155-40 63
487 0155-40 67
487 0155-50 67
487 0155-90 63
487 0155-90 65
487 0191-25 17
487 0199-36 61
487 0274-00 31
487 0274-00 35
487 0274-01 31
487 0274-01 35
487 0274-02 31
487 0274-02 35
487 0274-04 35
487 0274-05 35
487 0274-06 35
487 0274-07 31
487 0274-08 31
487 0274-11 31
487 0274-18 7
487 0274-48 13
487 0274-49 7
487 0274-49 15
487 0274-49 17
487 0275-13 69
487 0275-30 69
487 0275-31 69
487 0279-50 13
487 0281-04 59
487 0281-16 11
487 0281-66 59
487 0281-71 21
487 0281-71 25
487 0281-98 73
487 0281-99 73
487 0285-58 15
487 0285-64 15
487 0285-72 17
487 0285-74 17

487 0285-75 17
487 0285-78 17
487 0286-09 7
487 0289-02 69
487 0289-03 69
487 0289-04 69
487 0289-05 69
487 0289-06 69
487 0289-10 69
487 0289-11 69
487 0289-12 69
487 0289-13 69
487 0289-14 69
487 0289-16 59
487 0289-17 59
487 0289-20 53
487 0289-22 59
487 0289-23 59
487 0289-29 63
487 0289-29 65
487 0289-35 63
487 0289-35 65
487 0289-36 65
487 0289-46 55
487 0289-47 55
487 0289-48 55
487 0289-51 33
487 0289-51 35
487 0289-52 31
487 0510-01 57
487 0510-02 55
487 0510-03 55
487 0510-04 57
487 0510-05 57
487 0510-06 55
487 0510-07 55
487 0510-08 57
487 0510-09 57
487 0510-10 55
487 0510-11 55
487 0510-12 57
487 0510-13 57
487 0510-14 55
487 0510-15 55
487 0510-16 55
487 0510-17 55
487 0510-18 55
487 0510-19 57
487 0510-25 67
487 0510-26 67
487 0510-30 11
487 0510-34 55
487 0510-34 59
487 0510-34 63
487 0510-34 65
487 0510-35 65
487 0510-43 23
487 0510-43 55
487 0510-44 29
487 0510-44 55
487 0510-50 31
487 0510-51 31
487 0510-52 31
487 0510-53 31
487 0510-54 31
487 0510-55 31

Page
Page

2

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
487 0510-56 31

487 0510-56 35
487 0510-57 31
487 0510-57 35
487 0510-58 31
487 0510-59 35
487 0510-64 55
487 0510-64 59
487 0510-65 17
487 0510-66 55
487 0510-66 59
487 0510-67 53
487 0510-67 55
487 0510-68 59
487 0510-69 59
487 0510-70 53
487 0510-70 55
487 0510-71 59
487 0510-72 55
487 0510-72 59
487 0510-73 45
487 0510-73 49
487 0510-73 55
487 0510-74 51
487 0510-74 55
487 0510-75 55
487 0510-75 59
487 0510-75 63
487 0510-75 65
487 0510-76 65
487 0510-77 55
487 0510-77 59
487 0510-77 65
487 0510-78 63
487 0510-78 65
487 0510-79 65
487 0510-80 65
487 0510-81 63
487 0510-81 65
487 0510-82 63
487 0510-82 65
487 0510-83 65
487 0510-84 67
487 0510-85 61
487 0510-85 67
487 0510-86 63
487 0510-86 65
487 0510-87 61
487 0510-87 65
487 0510-88 61
487 0510-88 63
487 0510-89 61
487 0510-89 63
487 0510-90 61
487 0510-90 67
487 0510-91 67
487 0510-92 59
487 0510-94 65
487 0510-95 65
487 0510-97 63
487 0510-97 65
487 0510-98 65
487 0511-00 7
487 0511-04 69
487 0511-05 69
487 0511-06 69

487 0511-07 69
487 0511-08 69
487 0511-09 69
487 0511-10 69
487 0511-18 59
487 0511-19 59
487 0511-20 59
487 0511-21 59
487 0511-22 55
487 0511-23 25
487 0511-24 25
487 0511-25 15
487 0511-26 17
487 0511-27 7
487 0511-29 21
487 0511-30 25
487 0511-31 25
487 0511-32 21
487 0523-40 19
487 0523-45 19
487 0523-50 19
487 0523-55 19
487 0523-60 19
487 0523-61 19
487 0523-65 19
487 0523-70 19
487 0523-71 19
487 0523-75 19
487 0523-85 19
487 0523-95 19
487 0526-01 15
487 0527-01 17
487 0528-03 63
487 0528-05 37
487 0528-07 65
487 0528-08 37
487 0528-09 37
487 0528-10 37
487 0528-11 37
487 0528-15 63
487 0528-15 65
487 0528-16 65
487 0860-29 13
487 0906-01 19
487 0908-01 11
487 0909-01 11
487 0910-00 11
487 0910-01 11
487 0910-02 11
487 0910-03 11
487 0911-00 11
487 0911-01 11
487 0911-02 11
487 0911-19 11
487 0911-21 11
487 0911-22 11
487 0911-27 11
487 0911-28 11
487 0911-30 11
487 0911-31 11
487 0911-32 11
487 0911-49 11
487 0911-62 11
487 0911-63 11
487 0928-01 11
487 0934-25 15

487 0936-20 11
487 0937-20 7
487 0937-75 7
487 0938-20 7
487 0938-75 7
487 0939-05 11
487 0939-20 11
487 0939-55 11
487 0942-01 11
487 0945-01 11
487 0946-20 7
487 0946-75 7
487 0947-01 15
487 0951-11 59
487 0951-12 59
487 0960-05 11
487 0960-20 11
487 0960-55 11
487 0961-20 7
487 0961-75 7
487 0962-20 7
487 0962-75 7
487 0963-20 7
487 0963-75 7
487 0971-20 7
487 0971-75 7
487 0972-20 7
487 0972-75 7
487 0973-20 7
487 0973-75 7
487 0982-20 11
487 0986-27 17
487 0986-75 17
487 0998-36 17
487 1376-07 25
487 1437-25 45
487 1437-25 49
487 1437-28 51
487 1437-29 51
487 1437-30 51
487 1438-21 45
487 1438-21 49
487 1438-21 51
487 1438-25 45
487 1438-25 49
487 1438-25 51
487 1457-01 71
487 1457-02 71
487 1457-03 71
487 1457-04 71
487 1457-05 71
487 1457-06 71
487 1457-07 71
487 1457-08 71
487 1457-09 71
487 1457-10 71
487 1457-11 71
487 1457-12 71
487 1457-13 71
487 1457-14 71
487 1457-15 71
487 1457-16 71
487 1457-17 71
487 1457-18 71
487 1457-19 71
487 1457-20 71

487 1457-21 71
487 1457-22 71
487 1457-23 71
487 1457-24 71
487 1457-25 71
487 1457-26 71
487 1457-27 71
487 1457-28 71
487 1457-29 71
487 1457-30 71
487 1457-31 71
487 1457-32 71
487 1457-33 71
487 1457-34 71
487 1457-35 71
487 1457-36 71
487 1457-37 71
487 1457-38 71
487 1457-39 71
487 1457-40 71
487 1457-41 71
487 1457-42 71
487 1457-43 71
487 1457-45 71
487 1457-46 71
487 1457-47 71
487 1457-48 71
487 1457-49 71
487 1457-50 71
487 1457-51 73
487 1457-52 73
487 1457-53 73
487 1457-54 73
487 1457-55 73
487 1457-56 73
487 1457-57 73
487 1457-58 73
487 1457-59 73
487 1457-60 73
487 1457-61 73
487 1457-62 73
487 1457-63 73
487 1457-64 73
487 1457-65 73
487 1457-66 73
487 1457-67 73
487 1457-68 73
487 1457-69 73
487 1457-70 73
487 1457-71 73
487 1457-72 73
487 1457-73 73
487 1457-74 73
487 1457-75 73
487 1457-76 73
487 1457-77 73
487 1457-78 73
487 1457-79 73
487 1457-80 73
487 1457-81 73
487 1457-82 73
487 1457-83 73
487 1457-84 73
487 1457-85 73
487 1457-86 73
487 1457-87 73

Page
Page

3

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
487 1457-88 73

487 1457-89 73
487 1457-90 73
487 1457-91 73
487 1457-92 73
487 1457-93 73
487 1457-94 73
487 1457-95 73
487 1457-96 73
487 1510-88 19
487 1512-30 9
487 1533-96 49
487 1533-97 51
487 1535-21 13
487 1535-65 55
487 1535-76 35
487 1535-79 63
487 1535-79 65
487 1600-11 7
487 1600-12 7
487 1626-04 7
487 1694-15 7
487 1694-28 21
487 1694-30 31
487 1694-32 33
487 1694-34 33
487 1694-34 35
487 1694-35 33
487 1694-35 35
487 1694-48 31
487 1694-49 31
487 1694-52 31
487 1694-53 31
487 1694-55 33
487 1694-56 33
487 1694-64 7
487 1694-79 9
487 1694-84 7
487 1694-85 31
487 1694-92 21
487 1694-92 25
487 1695-03 35
487 1695-04 35
487 1695-15 7
487 1695-26 33
487 1695-27 33
487 1695-28 33
487 1695-29 33
487 1695-30 31
487 1695-35 33
487 1695-48 31
487 1695-48 35
487 1695-49 31
487 1695-49 35
487 1695-53 31
487 1695-64 25
487 1695-79 9
487 1695-84 7
487 1695-87 31
487 1695-87 35
487 1695-91 25
487 1695-92 25
487 1697-03 47
487 1697-03 49
487 1697-03 51
487 1697-07 39

487 1697-07 41
487 1697-07 43
487 1701-07 21
487 1701-13 47
487 1701-17 45
487 1701-19 45
487 1701-19 49
487 1701-22 45
487 1701-22 49
487 1701-22 51
487 1701-24 45
487 1701-25 45
487 1701-26 45
487 1701-39 45
487 1701-42 45
487 1701-43 45
487 1701-46 51
487 1701-85 45
487 1701-99 45
487 1702-45 59
487 1702-69 21
487 1702-69 25
487 1703-98 33
487 1703-98 35
487 1703-99 35
487 1707-09 19
487 1707-11 11
487 1707-12 11
487 1715-84 39
487 1715-84 41
487 1715-84 43
487 1715-85 39
487 1715-85 41
487 1715-85 43
487 1715-86 39
487 1715-86 41
487 1715-86 43
487 1715-87 39
487 1715-87 43
487 1715-88 39
487 1715-88 43
487 1715-89 39
487 1715-89 43
487 1715-90 39
487 1715-90 41
487 1715-90 43
487 1715-91 39
487 1715-91 43
487 1715-92 39
487 1715-92 41
487 1715-92 43
487 1715-93 39
487 1715-93 43
487 1756-01 21
487 1756-01 23
487 1756-01 25
487 1756-01 29
487 1756-02 21
487 1756-02 23
487 1756-02 25
487 1756-02 29
487 1756-20 21
487 1756-20 25
487 1756-23 15
487 1756-27 7
487 1756-33 19

487 1756-55 9
487 1756-56 9
487 1763-01 31
487 1763-02 31
487 1763-03 33
487 1763-05 7
487 1763-06 7
487 1763-08 21
487 1763-08 25
487 1763-09 7
487 1763-59 33
487 1763-76 33
487 1763-82 33
487 1763-83 31
487 1763-84 31
487 1764-09 49
487 1764-22 9
487 1764-35 9
487 1764-36 9
487 1764-37 9
487 1764-38 9
487 1764-39 9
487 1764-40 45
487 1764-86 49
487 1775-01 9
487 1781-01 39
487 1781-03 39
487 1781-04 39
487 1781-04 41
487 1781-04 43
487 1781-05 39
487 1781-06 39
487 1781-07 39
487 1781-11 41
487 1781-11 43
487 1781-13 41
487 1781-13 43
487 1781-15 41
487 1781-15 43
487 1781-16 41
487 1781-16 43
487 1781-17 41
487 1781-17 43
487 1781-19 41
487 1781-19 43
487 1781-22 39
487 1781-22 41
487 1781-22 43
487 1781-23 25
487 1781-51 53
487 1781-52 53
487 1781-55 53
487 1781-59 53
487 1781-59 69
487 1781-62 53
487 1781-63 53
487 1781-82 53
487 1781-85 53
487 1781-87 53
487 1781-91 53
487 1781-93 53
487 1813-15 7
487 1815-02 45
487 1815-03 49
487 1815-04 51
487 1815-09 45

487 1815-10 45
487 1815-25 49
487 1815-26 49
487 1815-27 49
487 1815-28 51
487 1815-29 51
487 1815-30 51
487 1815-39 45
487 1816-57 7
487 1816-78 35
487 1818-25 15
487 1818-25 17
487 1820-17 7
487 1820-45 25
487 1820-64 25
487 1820-84 7
487 1821-03 25
487 1829-53 35
487 1829-74 35
487 1831-00 29
487 1831-03 15
487 1831-03 17
487 1831-11 43
487 1831-13 25
487 1831-35 35
487 1831-41 7
487 1831-42 7
487 1831-72 27
487 1831-79 35
487 1870-00 23
487 1875-00 11
487 1875-00 19
487 1875-05 15
487 1875-05 17
487 1875-27 15
487 1875-50 15
487 1897-05 21
487 1897-05 25
487 1897-60 7
487 1897-61 33
487 1897-62 35
487 1897-93 49
487 1898-43 23
487 1898-83 29
487 1899-91 35
487 1899-95 31
487 1899-95 33
487 1924-72 11
487 1935-32 17
487 1935-39 51
487 1935-40 51
487 1935-41 51
487 1935-43 51
487 1935-60 51
487 1935-87 51
487 1946-53 19
487 1959-11 53
487 1972-30 45
487 1972-31 45
487 1972-33 45
487 1972-37 45
487 1973-44 53
487 1975-41 49
487 1976-71 31
487 1976-73 31
487 1976-74 35

Page
Page

4

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
487 2000-62 59

487 2193-01 21
487 2193-01 23
487 2193-01 25
487 2193-01 29
487 2193-02 21
487 2193-02 23
487 2193-02 25
487 2193-02 29
487 2200-31 15
487 2217-20 59
487 2217-21 59
487 2217-24 59
487 2217-25 67
487 2217-30 59
487 2217-31 59
487 2217-32 59
487 2219-11 19
487 2219-16 7
487 2219-31 17
487 2237-91 33
487 2237-92 33
487 2237-93 33
487 2237-94 33
487 2237-95 33
487 2237-96 33
487 2280-60 25
487 2280-61 25
487 2280-64 29
487 2280-65 25
487 2280-86 25
487 2280-87 25
487 2281-10 13
487 2290-92 21
487 2290-92 25
487 2290-98 47
487 2290-98 49
487 2290-98 51
487 2293-40 11
487 2293-41 11
487 2299-45 23
487 2299-76 51
487 2300-18 15
487 2300-18 17
487 2300-46 11
487 2307-20 15
487 2307-20 17
487 2307-33 11
487 2307-53 11
487 2309-30 47
487 2309-30 49
487 2309-30 51
487 2309-31 47
487 2309-31 49
487 2309-31 51
487 2317-75 15
487 2317-75 17
487 2317-93 45
487 2318-03 45
487 2336-42 11
487 2337-20 15
487 2337-30 15
487 2337-55 15
487 2337-65 15
487 2338-20 17
487 2338-30 17

487 2338-55 17
487 2338-65 17
487 2368-12 49
487 2368-19 63
487 2368-19 65
487 2368-20 7
487 2368-21 53
487 2368-22 63
487 2368-22 65
487 2368-25 9
487 2368-26 9
487 2368-28 53
487 2368-29 53
487 2368-32 35
487 2368-34 41
487 2368-34 43
487 2368-35 31
487 2368-37 49
487 2368-38 49
487 2368-38 51
487 2368-50 35
487 2430-53 29
487 2430-56 29
487 2430-59 29
487 2430-62 29
487 2430-63 17
487 2430-70 49
487 2431-00 45
487 2431-01 7
487 2431-02 53
487 2431-08 39
487 2431-11 9
487 2431-11 53
487 2431-12 9
487 2431-12 53
487 2431-21 45
487 2433-02 29
487 2433-05 29
487 2433-08 29
487 2433-26 29
487 2433-56 45
487 2433-75 45
487 2433-76 49
487 2600-60 13
487 2600-61 13
487 2600-61 59
487 2600-62 13
487 2666-85 45
487 2666-85 49
487 3175-01 37
487 3390-02 15
487 3390-02 17
487 6457-01 49
487 6458-01 49
487 6463-01 45
487 6562-01 45
488 0118-99 33
488 0118-99 35
488 0139-16 35
488 0140-30 33
488 0142-20 33
488 0142-20 35
488 0142-30 33
488 0142-30 35
488 0150-16 31
488 6549-27 75

488 7300-06 11
490 3500-01 55
490 3500-02 55
490 3500-03 35
490 3500-05 31
490 3740-01 11
647 1209-42 19
725 2329-51 33
725 2370-51 31
725 2372-51 31
725 2372-51 35
725 2449-51 31
725 2497-51 25
725 2497-51 31
725 2497-51 33
725 2497-51 35
725 2538-51 31
728 5289-00 23
728 5289-00 29
731 2318-01 33
731 2318-01 35
731 2320-01 31
731 2320-01 35
731 2322-01 33
731 2322-01 35
732 2116-01 31
732 2116-01 35
734 1173-01 33
734 1173-01 35
734 1176-01 33
734 1176-01 35
735 3122-00 33
735 3122-00 35
738 2104-04 33
738 2104-04 35
762 1137-10 7
762 1137-10 21
762 1137-10 27
762 1137-10 55
762 1191-10 57
762 1209-10 59

Page
Page

5

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page

461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338

Telephone: [phone]

Parts and Service FAX: [phone]

Sales and Administration FAX: [phone]
