Page 1
Spare Parts Catalogue
Catalogue de pièces de rechange
Séchoir á tambour
Up to machine No. -20500/0099999
TD50
Tumble dryer
438 9020-28DOC. NO.
EDITION 35.2009
Page 2
Page 3
Group
Groupe
List of issues
TD50
Illustration Page Table of contents
101550 75 Control unit, gas
101552 63 Heating unit, gas
101562 67 Heating unit, steam
101565 7 Cabinet
101566 15 Front plate + door, complete
101567 55 Heating unit, electric
101568 39 Drum, compl.
101569 45 Motor
101577 23 Control panel, manual
101578 29 Control panel with coin
101589 41 Drum with moisture sensor
101594 73 Control unit, electric
101595 77 Control unit, steam
101598 47 Connection unit
102045 9 Cabinet
102048 17 Front plate + door, complete
102049 21 Filter hatch complete
102051 49 Connection unit
200063 11 Cabinet
200064 25 Control panel, manual, Basic 3
200065 31 Control panel, with coin, Basic 3
200066 51 Connection unit
200067 65 Heating unit, gas
200068 69 Heating unit, steam
200069 79 Control unit, Basic3
200071 59 Heating unit, electric
200157 57 Heating unit, electric
200276 81 Control unit - Selecta II

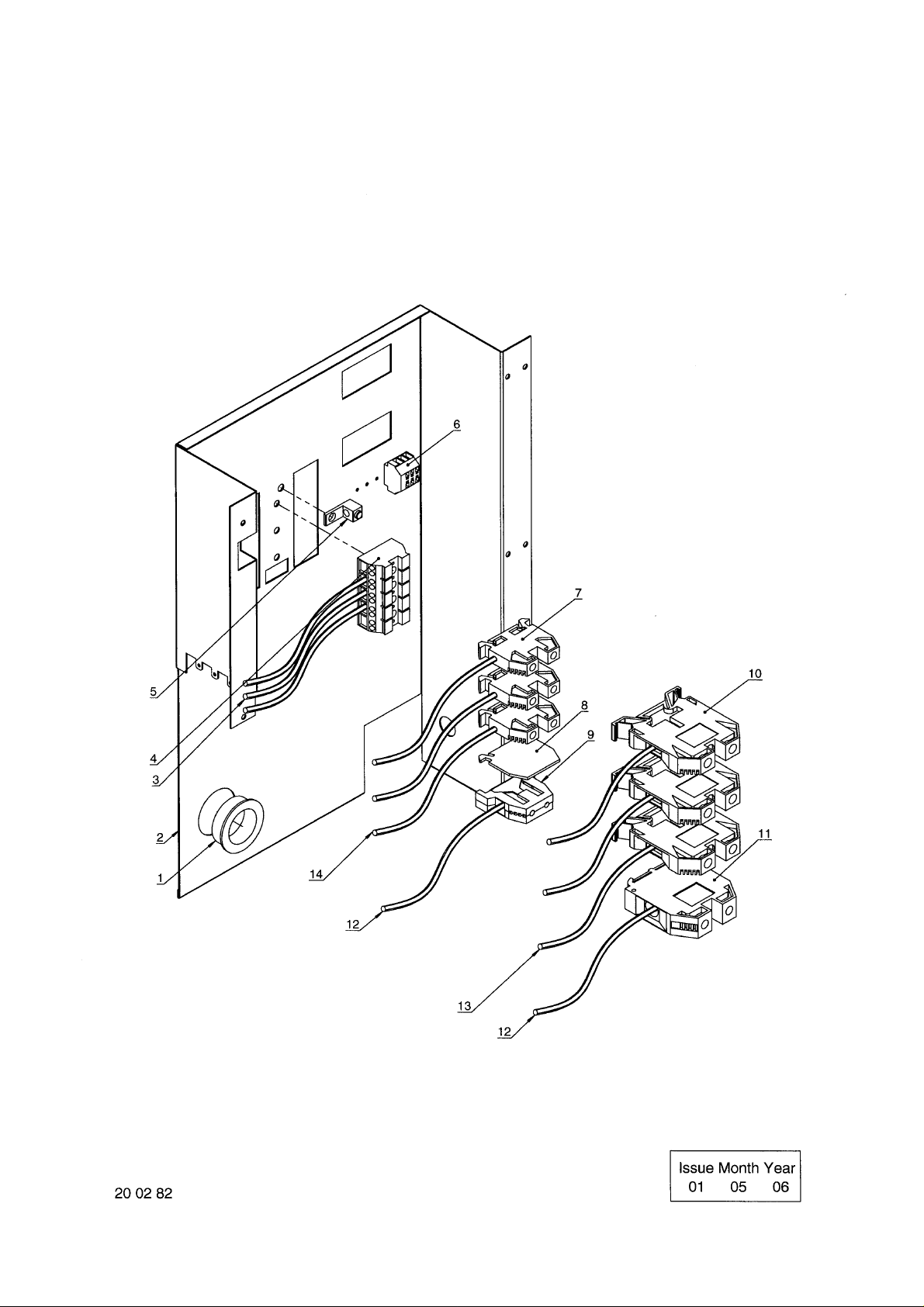

200282 53 Connexion unit - Selecta II
200289 27 Control panel, manual - Selecta II

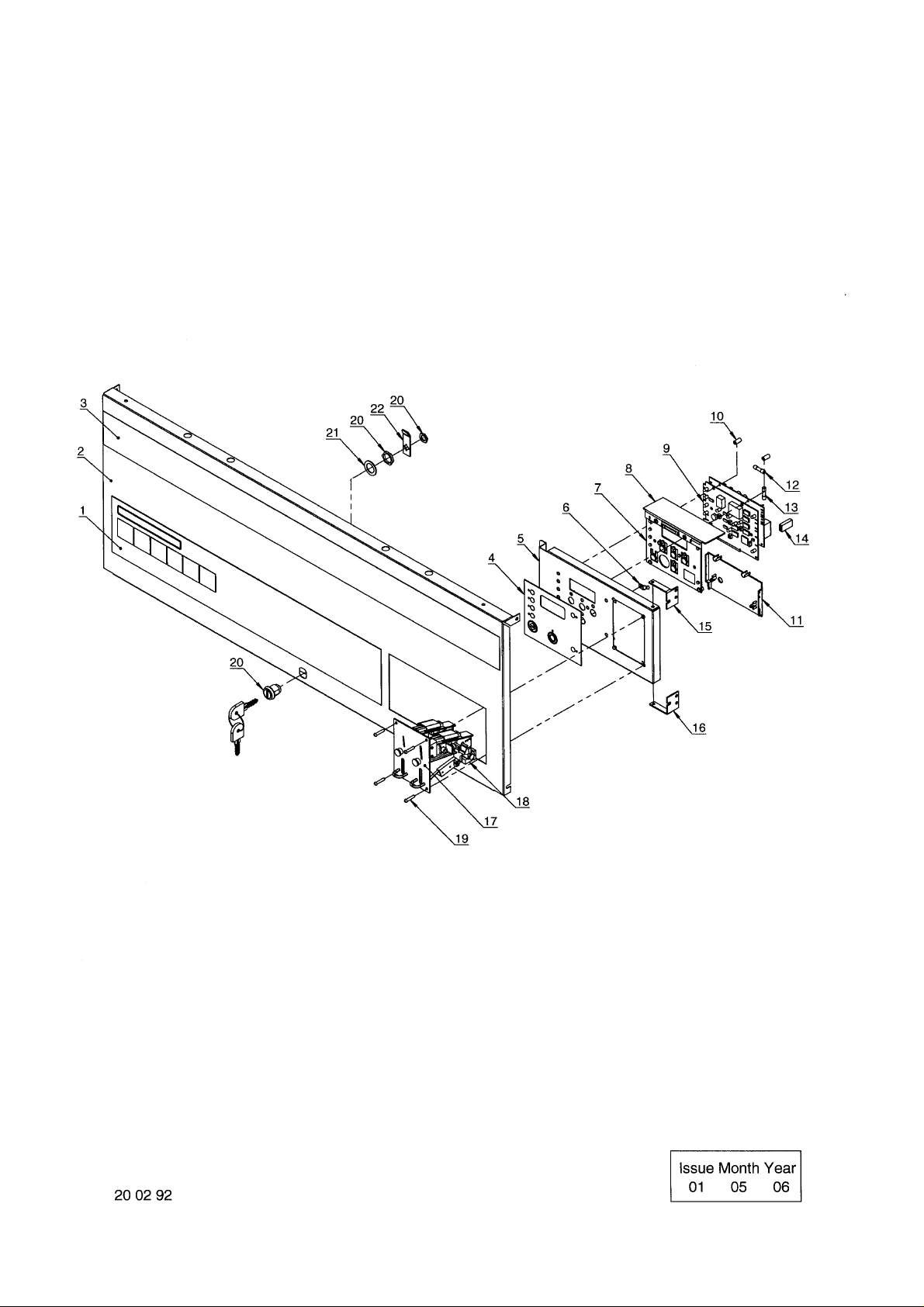

200292 33 Control panel with coin - Selecta II
200312 13 Cabinet - Selecta II
200316 19 Front plate + door, complete - Selecta II
200321 35 Beam
200322 37 Beam - Selecta II
200330 61 Bracket - electric, complete
200334 71 Heating unit, steam - Selecta II
US71
Page 4
Page 5
Group
Groupe
US71
Page
Page
5
TD50
Table of contents Table des matières Page/Page
Cabinet Armoire 7
Cabinet Armoire 9
Cabinet Armoire 11
Cabinet - Selecta II Armoire - Selecta II 13
Front plate + door, complete Tôle de façade + plaque, complète 15
Front plate + door, complete Tôle de façade + plaque, complète 17
Front plate + door, complete - Selecta II Tôle de façade + plaque, complète - Selecta II 19
*Filter hatch complete Plaque filtre complète 21
Control panel, manual Panneau de commande, manuel 23
Control panel, manual, Basic 3 Panneau de commande manuel, Basic 3 25
Control panel, manual - Selecta II Panneau de commnde manuel - Selecta II 27
Control panel with coin Panneau de commande, monnayeur 29
Control panel, with coin, Basic 3 Panneau de commande monnayeur, Basic 3 31
Control panel with coin - Selecta II Panneau de commande monayeur - Selecta II 33
Beam Poutre 35
Beam - Selecta II Poutre - Selecta II 37
Drum, compl. Tambour, complet 39
Drum with moisture sensor Tambour avec capteur humidité 41
Motor Moteur 45
Connection unit Connexion 47
Connection unit Connexion 49
Connection unit Connexion 51
Connexion unit - Selecta II Connexion - Selecta II 53
Heating unit, electric Unité de chauffage, électrique 55
Heating unit, electric Unité de chauffage, électrique 57
Heating unit, electric Unité de chauffage, électrique 59
Bracket - electric, complete Console - electrique, complet 61
Heating unit, gas Unité de chauffage, gaz 63
*Heating unit, gas Unité de chauffage, gaz 65
Heating unit, steam Unité de chauffage, vapeur 67
Heating unit, steam Unité de chauffage, vapeur 69
Heating unit, steam - Selecta II Unité de chauffage, vapeur - Selecta II 71
Control unit, electric Unité de contrôle, électrique 73
Control unit, gas Unite de contrôle, gaz 75
Control unit, steam Unite de contrôle, vapeur 77
Control unit, Basic3 Unité de contrôle, Basic3 79
Control unit - Selecta II Unité de contrôle - Selecta II 81
Page 6
Page 7
Group
Groupe
US71
TD50 -20500/9387
Cabinet
Armoire
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101565/6 12 11 2006
Info
1 1 487 1818-15 Filter hatch complete Plaque filtre complète 3 White
2 1 487 1946-53 •Lock •Serrure 3 Complete
1 487 1707-12 ••Key ••Clé 3
3 2 647 1209-42 •Sealing strip •Bande d'étanchéité 1
4 1 487 1756-25 •Lock catch •Verrou 3
5 1 487 1820-17 Cover Couvercle 3
6 1 487 1697-04 Thermostat Thermostat 1
7 1 487 1934-71 Thermistor element Élément thermistor 1 Complete
8 1 472 5537-08 Bracket Support 3 White
9 2 762 1137-10 Cable gland Passe-fil 3 Ø16
10 1 487 1763-09 Finger protection Protection pour les doigts 3
11 1 487 1946-52 Lock Serrure 3 Complete
1 487 1707-11 •Key •Clé 3
12 1 487 1763-06 Angle Coude 3
13 1 487 1626-04 Disc Disque 3 Grifax
14 1 487 1756-30 Lock catch Verrou 3
15 1 487 1835-05 Front panel Panneau de façade 3 White
16 1 487 1763-05 Bracket Support 3
17 1 487 1769-05 Side plate Plaque de côté 3 White
18 1 487 1767-05 Top panel Panneau supérieur 3 White
19 1 487 1973-35 Connecting box Boîte de raccordement 3 Complete Gas + steam
20 1 487 1897-56 •Connecting box •Boîte de raccordement 3
21 1 762 1191-10 •Cable gland •Passe-fil 3 Ø28
22 1 471 8752-04 •Cable gland •Passe-fil 3 PG16
23 1 489 7194-20 •Terminal block •Borne de raccordement 3
Illustration
24 1 487 1897-58
Cover Couvercle 3
25 1 487 0127-70 Plate Plaque 3
26 1 487 1695-62 Beam Poutre 3 Electric
1 487 1695-67 Beam Poutre 3 Gas
1 487 1831-63 Beam Poutre 3 Steam
27 1 487 1831-74 Baffle plate Plaque d'écran 3 Electric
1 487 1897-54 Baffle plate Plaque d'écran 3 Gas
1 487 1831-76 Baffle plate Plaqu e d'écran 3 Steam
28 1 487 2219-16 Baffle plate Plaque d'écran 3
29 1 487 1695-84 Top panel Panneau supérieur 3
30 1 487 1775-20 Adjustable vent pipe Tube réglable d'évacuation 3
de l'air
31 1 487 1764-38 Air reducing plate Tôle de réduction 3 60Hz
32 1 487 1770-05 Side plate Plaque de côté 3 White
33 1 487 1695-15 Lint screen Écran en coton 1 Complete
34 1 487 1600-12 Filter cloth Tissu du filtre 1
35 2 487 1694-64 Leg Pied 3
36 1 472 8012-01 Venturi Venturi 3
37 1 472 7463-05 Net Filet 3 White
38 4 487 1694-68 Foot Pied 3 M10X44
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
7
Year
Year
Page 8
Page 9
Group
Groupe
US71
TD50 -20500/16691
Cabinet
Armoire
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102045/5 11 11 2006
Info
1 1 487 1820-17 Cover Couvercle 3
2 1 487 1697-04 Thermostat Thermostat 1 87ºC
3 1 487 1934-71 Thermistor element Élément thermistor 1 Complete
4 1 472 5537-08 Bracket Support 3 White
5 2 762 1137-10 Cable gland Passe-fil 3 Ø16
6 2 487 1816-57 Magnet retainer Support d'aimant 3
7 1 487 1763-09 Finger protection Protection pour les doigts 3
8 1 487 1695-84 Top panel Panneau supérieur 3
9 1 487 1946-52 Lock Serrure 3 Complete
1 487 1707-11 •Key •Clé 3
10 1 487 1763-06 Angle Coude 3
11 1 487 1626-04 Disc Disque 3 Grifax
12 1 487 2218-05 Front panel Panneau de façade 3 White -20500/13876
1 487 2218-55 Front panel Panneau de façade 3 Stainless -20500/13876
1 487 2218-73 Front panel Panneau de façade 3 Beige -20500/13876
1 487 1504-05 Front panel Panneau de façade 3 White 20500/13877-
1 487 1504-55 Front panel Panneau de façade 3 Stainless 20500/13877-
1 487 1504-63 Front panel Panneau de façade 3 Beige 20500/13877-
13 1 487 1763-05 Bracket Support 3
14 1 487 1756-30 Lock catch Verrou 3
15 1 487 2204-05 Side plate Plaque de côté 3 White Left
1 487 2204-55 Side plate Plaque de côté 3 Stainless Left
16 1 487 2219-05 Top panel Panneau supérieur 3 White
1 487 2219-55 Top panel Panneau supérieur 3 Stainless
17 2 487 1701-41 Plug Bouchon 3 White
18 1 487 1973-35 Connecting box Boîte de raccordement 3 Complete Gas + steam
19 1 487 1897-56 •Connecting box •Boîte de raccordement 3
Illustration
20
1 762 1191-10 •Cable gland •Passe-fil 3 Ø28
21 1 •Cable gland •Passe-fil PG16
22 1 489 7194-20 •Terminal block •Borne de raccordement 3
23 1 487 1897-58 Cover Couvercle 3
24 1 487 0127-70 Plate Plaque 3 1/2''
25 1 487 1318-03 Cable gland Passe-fil 3
1 471 8752-04 Cable gland Passe-fil 3 PG16
26 1 487 1318-04 Nut Écrou 3
27 1 487 2219-23 Beam Poutre 3 Electric
1 487 2219-22 Beam Poutre 3 Gas
1 487 1831-63 Beam Poutre 3 Steam
28 1 487 0001-06 Baffle plate Plaque d'écran 3 Electric
1 487 0001-07 Baffle plate Plaque d'écran 3 Gas
1 487 0001-12 Baffle plate Plaqu e d'écran 3 Steam
29 1 487 2219-16 Baffle plate Plaque d'écran 3
30 1 487 1775-20 Adjustable vent pipe Tube réglable d'évacuation 3
de l'air
31 1 487 1764-38 Air reducing plate Tôle de réduction 3 60Hz
32 1 487 2214-05 Side plate Plaque de côté 3 White Right
1 487 2214-55 Side plate Plaque de côté 3 Stainless Right
33 1 487 1695-15 Lint screen Écran en coton 1 Complete
34 1 487 1600-12 Filter cloth Tissu du filtre 1
35 2 487 1694-64 Leg Pied 3
36 1 472 8012-01 Venturi Venturi 3
37 1 472 7463-05 Net Filet 3 White
38 4 487 1694-68 Foot Pied 3 M10X44
39 4 472 7777-01 Fitting Garniture 3 Complete
40 2 472 7414-01 Spacer sleeve Manchon entretoise 3 Ø10/Ø6
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
9
Year
Year
Page 10
Page 11
Group
Groupe
US71
Page
Page
11
TD50 20500/16692-21954
Cabinet
Armoire
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200063/3 7 11 2006
Info
1 1 487 1820-17 Cover Couvercle 3
2 1 487 1934-71 Thermistor element Élément thermistor 1 Complete
3 2 762 1137-10 Cable gland Passe-fil 3 Ø16
4 1 487 0274-18 Thermostat Thermostat 1 87ºC
5 2 487 1816-57 Magnet retainer Support d'aimant 3
6 2 487 1897-60 Rail Rail 3
7 1 487 1946-52 Lock Serrure 3 Complete
1 487 1707-11 •Key •Clé 3
8 1 487 1875-00 •Lock washer •Rondelle d'arrêt 3
9 1 487 1756-30 Lock catch Verrou 3
10 1 Front panel Panneau de façade See illustr. 200064, 200065
11 1 487 1763-06 Angle Coude 3
12 1 487 1626-04 Disc Disque 3 Grifax
13 1 487 1763-05 Bracket Support 3
14 1 487 2204-05 Side plate Plaque de côté 3 White Left
1 487 2204-40 Side plate Plaque de côté 3 Grey Left
1 487 2204-55 Side plate Plaque de côté 3 Stainless Left
15 1 487 2219-05 Top panel Panneau supérieur 3 White
1 487 2219-40 Top panel Panneau supérieur 3 Grey
1 487 2219-55 Top panel Panneau supérieur 3 Stainless
16 1 487 1775-20 Adjustable vent pipe Tube réglable d'évacuation 3
de l'air
17 1 487 1764-38 Air reducing plate Tôle de réduction 3 60Hz
18 1 487 2368-25 Cover Couvercle 3 Electric + gas
1 Cover Couvercle Steam See illustr. 200068
19 1 487 2368-20 Baffle plate Plaque d'écran 3 Electric + gas
1 Baffle plate Plaque d'écran Steam See illustr. 200068
20 1 487 2219-16 Baffle plate Plaque d'écran 3
21 1 487 1695-84 Top panel Panneau supérieur 3
Illustration
22
2 487 1694-64 Leg Pied 3
23 1 487 1695-65 Finger protection Protection pour les doigts 3
24 1 487 1695-15 Lint screen Écran en coton 1 Complete
25 1 487 1600-12 Filter cloth Tissu du filtre 1
26 1 487 2214-05 Side plate Plaque de côté 3 White Right
1 487 2214-40 Side plate Plaque de côté 3 Grey Right
1 487 2214-55 Side plate Plaque de côté 3 Stainless Right
27 1 472 8012-01 Venturi Venturi 3
28 1 472 7463-02 Protective grid Grille de protection 3
29 2 472 7414-01 Spacer sleeve Manchon entretoise 3 Ø10/Ø6
30 2 487 1695-79 Beam Poutre 3
31 4 487 1694-68 Foot Pied 3 M10X44 -20500/18534
4 487 1512-30 Foot Pied 3 M10X80 20500/18535-
32 4 472 7777-01 Fitting Garniture 3 Complete Marine
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 12
Page 13
Group
Groupe
US71
Page
Page
13
TD50 20500/21955Cabinet - Selecta II
Armoire - Selecta II
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200312/1 3 6 2007
Info
1 1 487 1820-17 Cover Couvercle 3
2 1 487 0285-13 Sensor Détecteur 1 Complete
3 1 125 8760-00 •Rubber membrane •Membrane caoutchouc 1
4 1 487 0274-18 Thermostat Thermostat 1 87ºC
5 2 762 1137-10 Cable gland Passe-fil 3 Ø16
6 1 487 1816-57 Magnet retainer Support d'aimant 3
7 2 487 1897-60 Rail Rail 3
8 1 Loc k Serrure Complete See illustr. 200289,
9 1 Front panel Panneau de façade See illustr. 200289, 200292
10 1 487 1763-06 Angle Coude 3
11 1 487 1626-04 Disc Disque 3 Grifax
12 1 487 1763-05 Bracket Support 3
13 1 487 2204-05 Side plate Plaque de côté 3 White Left
1 487 2204-40 Side plate Plaque de côté 3 Grey Left
1 487 2204-55 Side plate Plaque de côté 3 Stainless Left
14 1 487 2219-05 Top panel Panneau supérieur 3 White
1 487 2219-40 Top panel Panneau supérieur 3 Grey
1 487 2219-55 Top panel Panneau supérieur 3 Stainless
15 1 487 1775-20 Adjustable vent pipe Tube réglable d'évacuation 3
de l'air
16 1 487 1764-38 Air reducing plate Tôle de réduction 3 60Hz
17 1 487 2368-25 Cover Couvercle 3 Electric + gas
1 487 2368-28 Cover Couvercle 3 Steam See illustr. 200334
18 1 487 2368-20 Baffle plate Plaque d'écran 3 Electric + gas
1 487 2368-21 Baffle plate Plaqu e d'écran 3 S team See illu str. 200334
19 1 487 2219-16 Baffle plate Plaque d'écran 3
20 1 487 1695-84 Top panel Panneau supérieur 3
21 1 487 0274-49 Magnetic switch Disjoncteur magnétique 1
Illustration
22
1 487 0511-00 Bracket Support 3
23 2 487 1694-64 Leg Pied 3
24 1 487 1695-65 Finger protection Protection pour les doigts 3
25 1 487 1695-15 Lint screen Écran en coton 1 Complete
26 1 487 1600-12 Filter cloth Tissu du filtre 1
27 1 487 2214-05 Side plate Plaque de côté 3 White Right
1 487 2214-40 Side plate Plaque de côté 3 Grey Right
1 487 2214-55 Side plate Plaque de côté 3 Stainless Right
28 1 472 8012-01 Venturi Venturi 3
29 1 472 7463-02 Protective grid Grille de protection 3
30 2 472 7414-01 Spacer sleeve Manchon entretoise 3 Ø10/Ø6
31 2 487 1695-79 Beam Poutre 3
32 4 487 1512-30 Foot Pied 3 M10X80
33 4 472 7777-01 Fitting Garniture 3 Complete Marine
Issue
Issue
Notes
Remarques
200292
Month
Month
Year
Year
Page 14
Page 15
Group
Groupe
US71
Page
Page
15
TD50 -20500/9387
Front plate + door, complete
Tôle de façade + plaque, complète
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101566/3 11 9 2004
Info
1 1 487 1818-54 Reversible door Porte réversible 3 Complete
2 1 487 2219-31 Door gasket Joint de la porte 1
3 1Nut Écrou M4
4 1 487 1756-35 Bushing Douille 3
5 1 487 1763-54 Gasket for glass Joint d'étanchéité de la vitre 1
6 1 487 1763-15 Door glass Vitre de la porte 3
7 1 472 7378-07 Plate Plaque 3 Graphitegrey
8 2 488 0307-16 Screw Vis 3 M4
9 1 487 0215-42 Reversible front Façade réversible 3 White Manual
1 487 0215-49 Reversible front Façade réversible 3 White Coin
10 1 487 1935-32 •Seal •Etanchéité 1 Complete
11 1 487 0215-70 •Snap lock •Serrure à clic 3 Complete
12 2 471 7864-05 Captive nut Écrou rapide 3
13 2 471 2068-48 Insulation Isolation 3
14 1 487 1898-10 Microswitch Microrupteur 1,2
15 1 487 1756-45 Fitting Garniture 3 Right
1 487 1756-51 Fitting Garniture 3 Left
16 1 487 0215-71 Hinge Charnière 3 Complete
17 4 Screw Vis M5X25
18 1 487 1831-48 Rear panel Plaque arrière 3
19 4 Lo cking nut Contre-écrou M4
20 1 487 1875-05 Cover plate Plaque recouvrement 3 White
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 16
Page 17
Group
Groupe
US71
Page
Page
17
TD50 20500/9388-21954
Front plate + door, complete
Tôle de façade + plaque, complète
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102048/5 14 10 2007
Info
1 1 487 1935-58 Reversible door, complete Porte réversible, complet 3 Glued
2 1 487 0191-28 Handle Manivelle 3 Silvergrey
3 1 487 2219-31 Door gasket Joint de la porte 1
4 1Nut Écrou M4
5 1 487 1756-35 Bushing Douille 3
6 1 487 1763-54 Gasket for glass Joint d'étanchéité de la vitre 1 -20500/18387
7 1 487 1763-15 Door glass Vitre de la porte 1 -20500/18387
8 1 487 0215-73 Snap catch Cliquet 3
9 1 487 1975-82 Reversible front, manual Façade réversible, manuel 3 Complete White
1 487 1975-84 Reversible front, manual Façade réversible, manuel 3 Complete Green
1 487 1975-85 Reversible front, manual Façade réversible, manuel 3 Complete Stainless
1 487 1975-87 Reversible front, manual Façade réversible, manuel 3 Complete Beige
1 487 1975-89 Reversible front with coin Façade réversible, 3 Complete White
monnaieur
1 487 1975-91 Reversible front with coin Façade réversible, 3 Complete Green
monnaieur
1 487 1975-92 Reversible front with coin Façade réversible, 3 Complete Stainless
monnaieur
1 487 1975-94 Reversible front with coin Façade réversible, 3 Complete Beige
monnaieur
10 1 487 1935-32 •Seal •Etanchéité 1 Complete
11 1 487 0215-72 •Locking unit •Unité verrouillage 3 Complete
12 2 488 0751-14 •Screw •Vis 3 M5X14
13 8 487 1701-41 Plug Bouchon 3 White
8 487 2317-76 Plug Bouchon 3 Grey
14 1 471 2068-48 Insulation Isolation 3
15 1 487 1898-10 Microswitch Microrupteur 1
16 1 487 1813-10 Bracket Support 3
17 1 487 3390-02 Hinge Charnière 3 Complete
18 4 487 1760-31 •Screw •Vis 3 M5X12
Illustration
19 1
487 1831-48 Rear panel Plaque arrière 3
20 1 487 1875-05 Cover plate Plaque recouvrement 3 White
1 487 1875-41 Cover plate Plaque recouvrement 3 Green
1 487 1875-55 Cover plate Plaque recouvrement 3 Stainless
1 487 1875-63 Cover plate Plaque recouvrement 3 Beige
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 18
Page 19
Group
Groupe
US71
TD50 20500/21955Front plate + door, complete - Selecta II
Tôle de façade + plaque, complète - Selecta II
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200316/2 2 10 2007
Info
1 1 487 1975-96 Reversible door, complete Porte réversible, complet 3 Silvergrey
2 1 487 0191-28 •Handle •Manivelle 3 Silvergrey
3 1 487 2219-31 •Door gasket •Joint de la porte 1
4 1 487 0215-73 Snap catch Cliquet 3 Brass
5 1 487 0285-72 Front plate, complete Tôle de façade, complet 3 White
1 487 0285-74 Front plate, complete Tôle de façade, complet 3 Green
1 487 0285-75 Front plate, complete Tôle de façade, comple t 3 Stainless wave
1 487 0285-76 Reversible front, manual Façade réversible, manuel 3 Beige
1 487 0285-78 Front plate, complete Tôle de façade, comple t 3 White
1 487 0285-80 Reversible front with coin Façade réversible, 3 Green
monnaieur
1 487 0285-81 Reversible front with coin Façade réversible, 3 Stainless
monnaieur
1 487 0285-82 Reversible front with coin Façade réversible, 3 Beige
monnaieur
6 1 487 2100-26 •Locking unit •Unité verrouillage 3
7 1 487 1935-32 •Seal •Etanchéité 1 Complete
8 8 487 1701-41 Plug Bouchon 3 White
8 487 2317-76 Plug Bouchon 3 Grey
9 1 487 0274-49 Magnetic switch Disjoncteur magnétique 1
10 2 Screw Vis M3x15
11 1 487 0511-26 Bracket Support 3
12 1 487 3390-02 Hinge Charnière 3 Complete
13 4 487 1760-31 •Screw •Vis 3 M5X12
14 1 487 1831-48 Rear panel Plaque arrière 3
15 1 487 1875-05 Cover plate Plaque recouvrement 3 White
1 487 1875-41 Cover plate Plaque recouvrement 3 Green
1 487 1875-50 Cover plate Plaque recouvrement 3 Stainless
1 487 1875-63 Cover plate Plaque recouvrement 3 Beige
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
19
Year
Year
Page 20
Page 21
Group
Groupe
US71
TD50 20500/9388Filter hatch complete
Plaque filtre complète
Item
Qua.
Article
Qua.
1 1 487 1974-00 Filter hatch complete Plaque filtre complète 3 White
2 2 487 1920-05 •Handle •Manivelle 3
3 1 487 2216-05 •Filter hatch •Volet du filtre 3 White
4 1 487 1818-24 •Plug •Bouchon 3
5 2 647 1209-42 •Sealing strip •Bande d'étanchéité 3
6 1 487 1974-96 •Steel wire •Câble métallique 3 Complete
7 2 487 1510-88 Magnetic lock Verrouillage magnétique 3
8 1 487 1946-53 Lock Serrure 3 Complete
9 1 487 1875-00 •Lock washer •Rondelle d'arrêt 3
* 10 1 487 1756-33 Lock catch Verrou 3
Art.No
Réf. article
Description Description Info
1 487 1974-02 Filter hatch complete Plaque filtre complète 3 Green
1 487 1974-03 Filter hatch complete Plaque filtre complète 3 Stainless
1 487 1974-05 Filter hatch complete Plaque filtre complète 3 Beige
1 487 2216-41 •Filter hatch •Volet du filtre 3 Green
1 487 2216-55 •Filter hatch •Volet du filtre 3 Stainless
1 487 2216-73 •Filter hatch •Volet du filtre 3 Beige
1 487 1707-12 •Key •Clé 3
Illustration
Schéma
102049/4 6 8 2009
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
21
Year
Year
Page 22
Page 23
Group
Groupe
US71
TD50 -20500/16691
Control panel, manual
Panneau de commande, manuel
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101577/6 8 8 2005
Info
1 1 Front panel Panneau de façade See illustr. 102045
2 1 487 1704-24 Type plade Numéro série plque 3 Wascomat TD50
3 1 487 1763-61 Panel plate Plaque du tableau 3 DK -0206/13876
1 487 1763-65 Panel plate Plaque du tableau 3 OPL -0206/13876
4 1 487 1702-68 Operation sign Etiquette 3
5 1 487 0191-11 Inner plate Plaque intérieure 3
6 6 487 1535-21 Spacer element Pièce écartement 3
7 1 489 0112-61 Printed circuit board Carte de circuit imprimé 1 Complete
8 4 487 0191-23 Spacer element Pièce écartement 3
9 2 487 1702-09 Hinge Charnière 3
10 1 487 1703-23 Plate - ON/OFF button Plaque - ON/OFF bouton 3
11 1 487 1703-82 Sign Signe 3
12 1 488 6571-02 Toggle switch Commutateur bascule 1
13 1 487 1924-72 Sign Signe 3 USA Moisture sensor
14 1 487 1897-09 Pilot lamp Lampe témoin 3 Red
15 1 487 1702-60 Instruction plate Plaque instructionutilisation 3 Moisture sensor
1 487 1703-70 Instruction plate Plaque instructionutilisation 3 Aqua Clean (Wascomat)
1 487 1703-83 Instruction plate Plaque instructionutilisation 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
23
Year
Year
Page 24
Page 25
Group
Groupe
US71
TD50 20500/16692-21954
Control panel, manual, Basic 3
Panneau de commande manuel, Basic 3
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200064/1 2 4 2004
Info
1 1 487 2368-05 Front panel Panneau de façade 3 White
1 487 2368-41 Front panel Panneau de façade 3 Green
1 487 2368-55 Front panel Panneau de façade 3 Stainless
1 487 2368-63 Front panel Panneau de façade 3 Beige
2 1 487 1702-68 Operation sign Etiquette 3
3 1 487 2368-01 Inner plate Plaque intérieure 3 Silvergrey
4 1 647 1209-42 Sealing strip Bande d'étanchéité 3
5 6 487 1535-21 Spacer element Pièce écartement 3
6 1 489 0112-61 Printed circuit board Carte de circuit imprimé 1 Complete
7 4 487 0191-23 Spacer element Pièce écartement 3
8 2 487 1702-09 Hinge Charnière 3
9 1 487 7057-40 Terminal Terminal 3
10 1 487 0274-17 Push-button Bouton poussoir 3
11 1 487 1924-72 Sign Signe 3 USA
12 1 487 2336-43 Cover plate Plaque recouvrement 3 Silvergrey
13 1 487 0274-15 Pilot lamp Lampe témoin 3 Red
14 1 488 6571-02 Toggle switch Commutateur bascule 3
15 1 487 1703-23 Plate - ON/OFF button Plaque - ON/OFF bouton 3
16 1 487 1703-80 Sign Signe 3 Gas With reversing
1 487 1703-81 Sign Signe 3 Gas Without reversing
1 487 1703-82 Sign Signe 3 With reversing
17 1 487 2226-58 Instruction plate Plaque instructionutilisation 3 OPL
1 487 2226-60 Instruction plate Plaque instructionutilisation 3 Moisture sensor
1 487 2226-61 Instruction plate Plaque instructionutilisation 3 Aqua - Clean
18 1 487 1704-24 Type plade Numéro série plque 3 Wascomat TD50
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
25
Year
Year
Page 26
Page 27
Group
Groupe
US71
TD50 20500/21955Control panel, manual - Selecta II
Panneau de commnde manuel - Selecta II
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200289/1 1 5 2006
Info
1 1 487 2226-55 Instruction plate Plaque instructionu tilisation 3
2 1 487 2368-05 Front panel Panneau de façade 3 White
1 487 2368-41 Front panel Panneau de façade 3 Green
1 487 2368-55 Front panel Panneau de façade 3 Stainless
1 487 2368-63 Front panel Panneau de façade 3 Beige
3 1 487 1704-24 Type plade Numéro série plque 3 Wascomat TD50
4 1 487 2228-30 Operation sign Etiquette 3 OPL
1 487 2228-31 Operation sign Etiquette 3 AHL
5 1 487 0860-09 Inner plate Plaque intérieure 3
6 1 487 7057-40 Terminal Terminal 3
7 1 487 2307-33 Spacer plate Plaque d'ècartement 3 Plastic
8 1 487 2300-46 Cover Couvercle 3 Plastic
9 1 487 2100-81 Printed circuit board Carte de circuit imprimé 1
10 2 487 0281-16 •Spacer sleeve •Manchon entretoise 1
11 1 487 2307-53 •Spacer •Entretoise 1 Plastic
12 1 471 8750-18 Precision fuse Fusible de précision 1 1AT
13 1 471 8750-17 Precision fuse Fusible de pr écision 1 630mAT
14 1 487 0511-01 Hinge Charnière 3 Upper
15 1 487 0511-02 Hinge Charnière 3 Lower
16 1 488 7300-06 Bracket Support 3
17 1 487 2336-43 Cover plate Plaque recouvrement 3 Silvergrey
18 1 487 1924-20 Program sign Indicateur programme 3 OPL
19 1 487 1946-52 Lock Serrure 3 Complete
1 487 1707-11 •Key •Clé 3
20 1 487 1875-00 •Lock washer •Rondelle d'arrêt 3
21 1 487 1756-30 Lock catch Verrou 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
27
Year
Year
Page 28
Page 29
Group
Groupe
US71
TD50 -20500/16691
Control panel with coin
Panneau de commande, monnayeur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101578/5 11 10 2005
Info
1 1 Front panel Panneau de façade See illustr. 102045
2 1 487 1704-24 Type plade Numéro série plque 3 Wascomat TD50
3 1 487 1763-61 Panel plate Plaque du tableau 3 -0206/13876
4 1 487 1702-68 Operation sign Etiquette 3
5 1 487 0191-11 Inner plate Plaque intérieure 3
6 6 487 1535-21 Spacer element Pièce écartement 3
7 1 489 0112-61 Printed circuit board Carte de circuit imprimé 1 Complete
8 4 487 0191-23 Spacer element Pièce écartement 3
9 2 487 1702-09 Hinge Charnière 3
10 1 487 2336-43 Cover plate Plaque recouvrement 3 Silvergrey
1 487 0106-07 Cover plate Plaque recouvrement 3 Graphitegrey
11 1 Co in meter Sélecteur de monnaie 3 See illustr. 200065
12 1 471 8910-91 Sensor Détecteur 3
13 4 488 6549-27 Screw Vis 3 M4x15
14 1 487 1897-09 Pilot lamp Lampe témoin 3 Red
15 1 487 1702-70 Instruction plate Plaque instructionutilisation 3
1 487 1703-83 Instruction plate Plaque instructionutilisation 3 OPL
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
29
Year
Year
Page 30
Page 31
Group
Groupe
US71
TD50 20500/16692-21954
Control panel, with coin, Basic 3
Panneau de commande monnayeur, Basic 3
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200065/2 8 10 2005
Info
1 1 487 2368-05 Front panel Panneau de façade 3 White
1 487 2368-41 Front panel Panneau de façade 3 Green
1 487 2368-55 Front panel Panneau de façade 3 Stainless
1 487 2368-63 Front panel Panneau de façade 3 Beige
2 1 487 1702-68 Operation sign Etiquette 3
3 1 487 2368-01 Inner plate Plaque intérieure 3 Silvergrey
4 1 647 1209-42 Sealing strip Bande d'étanchéité 3
5 6 487 1535-21 Spacer element Pièce écartement 3
6 1 489 0112-61 Printed circuit board Carte de circuit imprimé 1 Complete
7 4 487 0191-23 Spacer element Pièce écartement 3
8 2 487 1702-09 Hinge Charnière 3
9 1 487 7057-40 Terminal Terminal 3
10 1 487 0274-17 Push-button Bouton poussoir 3 Gas
11 1 487 1457-01 Coin meter Sélecteur de monnaie 3 25 cent USA
1 487 1457-02 Coin meter Sélecteur de monnaie 3 25 cent Canada
1 487 1457-30 Coin meter Sélecteur de monnaie 3 1 Dollar Canada
1 487 1457-84 Coin meter Sélecteur de monnaie 3 1 Token Ø22,45x1,7 USA
1 487 1457-94 Coin meter Sélecteur de monnaie 3 1 Dollar+25 cent Cana da
12 1 487 0281-98 Sensor Détecteur 3 Münzprüfer meter
13 4 488 6549-27 Screw Vis 3 M4x15
14 1 487 0274-15 Pilot lamp Lampe témoin 3 Red
15 1 487 2226-59 Instruction plate Plaque instructionutilisation 3
16 1 487 1704-24 Type plade Numéro série plque 3 Wascomat TD50
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
31
Year
Year
Page 32
Page 33
Group
Groupe
US71
Page
Page
33
TD50 20500/21955Control panel with coin - Selecta II
Panneau de commande monayeur - Selecta II
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200292/1 1 4 2006
Info
1 1 487 2226-56 Instruction plate Plaque instructionu tilisation 3
2 1 487 2368-05 Front panel Panneau de façade 3 White
1 487 2368-41 Front panel Panneau de façade 3 Green
1 487 2368-55 Front panel Panneau de façade 3 Stainless
1 487 2368-63 Front panel Panneau de façade 3 Beige
3 1 487 1704-24 Type plade Numéro série plque 3 Wascomat TD50
4 1 487 2228-34 Operation sign Etiquette 3 Payment
5 1 487 0860-09 Inner plate Plaque intérieure 3
6 1 487 7057-40 Terminal Terminal 3
7 1 487 2307-33 Spacer plate Plaque d'ècartement 3 Plastic
8 1 487 2300-46 Cover Couvercle 3 Plastic
9 1 487 2100-80 Printed circuit board Carte de circuit imprimé 1
10 1 487 0281-16 •Spacer sleeve •Manchon entretoise 1
11 1 487 2307-53 •Spacer •Entretoise 1 Plastic
12 1 471 8750-18 Precision fuse Fusible de précision 1 1AT
13 1 471 8750-17 Precision fuse Fusible de pr écision 1 630mAT
14 1 487 0274-48 Plug Fiche 3 4-pole Single coin meter
1 487 0274-47 Plug Fiche 3 3-pole Double coin meter
15 1 487 0511-01 Hinge Charnière 3 Upper
16 1 487 0511-02 Hinge Charnière 3 Lower
17 1 487 1457-01 Coin meter Sélecteur de monnaie 3 25 cent USA
1 487 1457-02 Coin meter Sélecteur de monnaie 3 25 cent Canada
1 487 1457-30 Coin meter Sélecteur de monnaie 3 1 Dollar Canada
1 487 1457-84 Coin meter Sélecteur de monnaie 3 1 Token Ø22,45x1,7 USA
1 487 1457-94 Coin meter Sélecteur de monnaie 3 1 Dollar+25 cent Cana da
18 1 487 0281-98 Sensor Détecteur 3 Münzprüfer meter
19 4 488 6549-27 Screw Vis 3 M4x15
Illustration
20
1 487 1946-52 Lock Serrure 3 Complete
1 487 1707-11 •Key •Clé 3
21 1 487 1875-00 •Lock washer •Rondelle d'arrêt 3
22 1 487 1756-30 Lock catch Verrou 3
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 34
Page 35
Group
Groupe
US71
TD50 20500/16692-21954
Beam
Poutre
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200321/1 1 4 2006
Info
1 1 487 2368-30 Beam Poutre 3 Electric
2 1 487 2368-03 Beam Poutre 3 Gas
3 1 487 2368-04 Beam Poutre 3 Steam
4 1 487 0289-05 Cable glands Support de câble 3 M63 208-240V
1 487 0289-04 Cable glands Support de câble 3 M50 400-480V
5 1 487 0289-13 Lock-nut Contre-écrou 3 M63 208-240V
1 487 0289-12 Lock-nut Contre-écrou 3 M50 400-480V
6 1 487 1781-59 Grommet Oeillet 3
7 1 487 0275-20 Blind plug Écrou borgn e 3 Ø50
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
35
Year
Year
Page 36
Page 37
Group
Groupe
US71
TD50 20500/21955Beam - Selecta II
Poutre - Selecta II
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200322/1 1 4 2006
Info
1 1 487 0511-04 Beam Poutre 3 Electric
2 1 487 0511-06 Beam Poutre 3 Gas
3 1 487 0511-05 Beam Poutre 3 Steam
4 2 471 7977-01 Blind plug Écrou borgn e 3 Ø19
5 1 487 0289-05 Cable glands Support de câble 3 M63 208-240V
1 487 0289-04 Cable glands Support de câble 3 M50 400-480V
6 1 471 7977-04 Blind plug Écrou borgn e 3 Ø28
7 1 487 0289-13 Lock-nut Contre-écrou 3 M63 208-240V
1 487 0289-12 Lock-nut Contre-écrou 3 M50 400-480V
8 1 487 0275-13 Blind plug Écrou borgn e 3 Ø25
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
37
Year
Year
Page 38
Page 39
Group
Groupe
US71
TD50
Drum, compl.
Tambour, complet
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101568/9 9 6 2006
Info
1 1 471 1765-25 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanised
1 471 1765-26 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless
2 1 487 1714-36 •Shaft cross •Croix d'arbres 3 Complete
3 1 487 2193-01 •Under lay •Entretoise 3 0,7mm
1 487 1756-01 •Under lay •Entretoise 3 1,0mm
1 487 2193-02 •Under la y •Entretoise 3 1,2mm
1 487 1756-02 •Under lay •Entretoise 3 1,5mm
4 4 •Locking nut •Contre-écrou M8
5 1 471 1765-09 •Drum •Tambour 3 Galvanised
1 471 1765-10 •Drum •Tambour 3 Stainless
6 4 487 1816-67 ••Lifter ••Battoir 3 Galvanised
4 487 1816-13 ••Lifter ••Battoir 3 Stainless
7 4 487 1694-78 •Brace •Montant 3
8 4 487 1694-69 •End stop •Butée 3
9 4 •Disc •Disque M8
10 4 •Locking nut •Contre-écrou M8
11 1 487 0151-15 Wedge Cheville 3
12 2 487 1695-95 Casing Carter 3 -20500/21954
1 487 0511-31 Casing Carter 3 Right 20500/21955-
13 1 487 1695-91 Cover plate Plaque recouvrement 3 Hindmost
14 1 487 1695-92 Cover plate Plaque recouvrement 3 Foremost
15 2 487 0281-71 Sealing strip Bande d'étanchéité 1 640x45x5mm
16 4 487 2290-92 Plastic profile Profile en plastique 3 80mm
17 1 487 0511-30 Casing Carter 3 Left 20500/21955-
18 1 487 1694-92 Coin box Boîtier à jetons 3
19 1 487 1756-79 Coin box Boite à jetons 3 Silvergrey
20 1 487 1763-08 Coin meter accessory Accessoire comptemonnaie 3
21 1 487 1695-64 Bottom plate Plaque du fond 3
Illustration
22 1
487 1702-37 Bracket Console 3 -20500/16691
23 1 487 1781-23 Air reducing plate Tôle de réduction 3
24 2 471 2068-48 Insulation Isolation 3
25 1 487 1897-05 Microswitch Microrupteur 1
26 2 472 7308-01 Bracket Support 3
27 1 471 7903-03 Shaft Axe 3
28 1 472 7307-01 Arm Bras 3
29 1 471 8502-18 Disc Disque 3 D=123,5
30 1 487 1820-45 Rear panel Plaque arrière 3
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
39
Year
Year
Page 40
Page 41
Group
Groupe
US71
TD50
Drum with moisture sensor
Tambour avec capteur humidité
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101589/7 14 2 2007
Info
1 1 471 1765-27 Drum with shaft cross Tambour avec croix d'arbres 3 Galvanised
1 471 1765-28 Drum with shaft cross Tambour avec croix d'arbres 3 Stainless
2 1 487 1714-37 •Shaft cross •Croix d'arbres 3
3 1 487 2193-01 •Under lay •Entretoise 3 0,7mm
1 487 1756-01 •Under lay •Entretoise 3 1,0mm
1 487 2193-02 •Under la y •Entretoise 3 1,2mm
1 487 1756-02 •Under lay •Entretoise 3 1,5mm
4 1 471 1765-11 •Drum •Tambour 3 Galvanised Complete
1 471 1765-12 •Drum •Tambour 3 Stainless Complete
5 4 487 2199-28 ••Lifter ••Battoir 3 Galvanised Complete
4 487 2199-29 ••Lifter ••Battoir 3 Stainless Complete
6 1 487 1870-42 •••Pipe •••Tube 3
7 1 487 1820-92 •••End part •••Plaque 3
désenclenchement
8 1 487 1870-55 •••Lifter •••Battoir 3 Galvanised
1 487 1870-41 •••Lifter •••Battoir 3 Stainless
9 1 487 1870-07 •••Profile •••Profilé 3
10 1 487 1820-93 •••End part •••Plaque 3
désenclenchement
11 4 •Locking nut •Contre-écrou M8
12 4 •Disc •Disque M8
13 4 487 1694-69 •End stop •Butée 3
14 4 487 1695-78 •Brace •Montant 3
15 1 487 1831-00 Sensor Détecteur 3 Complete
16 3 487 1831-07 •Screw •Vis 3 M4x8
17 1 487 1695-30 Schaft carrier Porteur d'axe 3
18 1 487 1898-87 Cable set Ensemble de câbles 3 -20500/16691
1 487 2299-44 Cable set Ensemble de câbles 3 20500/16692-21954
1 487 0510-44 Cable set Ensemble de câbles 3 20500/21955-
19 1 487 0101-98 Sensor Détecteur 1 Complete Right
20 1 487 0101-97 Sensor Détecteur 1 Complete Left
21 1 487 0151-15 Wedge Cheville 3
22 1 487 1898-83 Cable set Ensemble de câbles 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
41
Year
Year
Page 42
Page 43
Group
Groupe
US71
Page
Page
43
TD50
Motor
Moteur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101569/4 17 12 2008
Info
1 1 487 1763-81 Motor bracket Appui de moteur 3 -20500/18368
2 1 487 1976-11 Motor Moteur 1 120V 1AC 60Hz Complete
1 487 1898-89 •Cable set •Ensemble de câbles 3 120V 1AC 60Hz
1 487 2358-72 Motor Moteur 1 120V 1AC 60Hz Complete
1 487 2299-59 •Cable set •Ensemble de câbles 3 Motor 120V 1AC 60Hz
1 487 1935-76 Motor Moteur 1 120V 1AC 60Hz 20500/16692-
1 487 0510-58 •Cable set •Ensemble de câbles 3 120V 1AC 60Hz 20500/16692 1 487 1976-42 Motor Moteur 1 208-240V 1AC 60Hz Complete
1 487 1898-19 •Cable set •Ensemble de câbles 3 208-240V 1AC 60Hz
1 487 1600-34 Motor Moteur 1 Complete 208-240V 1AC 60Hz
1 487 1935-78 Motor Moteur 1 208-240V 1AC 60Hz
1 487 0510-58 •Cable set •Ensemble de câbles 3 208-240V 1AC 60Hz
2 487 1935-12 Motor Moteur 1 208-480V 3AC 60Hz
2 487 1935-77 Motor Moteur 1 208-480V 3AC 60Hz
1 487 0510-56 •Cable set •Ensemble de câbles 3 208-240V 3AC 60Hz
1 487 0510-57 •Cable set •Ensemble de câbles 3 400-480V 3AC 60Hz
3 1 487 1695-87 Flange Bride 3
4 1 487 1976-73 Fan wheel Poulie ventilateur 3 Ø280 120-208-240V 1AC
1 487 1976-72 Fan wheel Poulie ventilateur 3 Ø315
5 1 487 1703-96 Capacitor Condensateur 1 30µF 208-240V 1AC 60Hz
1 471 9525-26 Capacitor Condensateur 1 25µF 208-240V 1AC 60Hz
6 2 487 1899-88 •Capacitor •Condensateur 1 80µF 120V 1AC 60Hz
2 487 0289-51 •Capacitor •Condensateur 1 80µF 120V 1AC 60Hz
1 487 1899-91 •Capacitor •Condensateur 1 16µF 208-240V 1AC 60Hz
1 487 1899-95 •Capacitor •Condensateur 1 16µF 208-240V 1AC 60Hz
Illustration
7 1
471 9566-01 Relay Relais 1 120V 1AC/ Start
1 471 9566-05 Relay Relais 1 208-240V 1AC/ Start
8 1 487 0511-99 Bracket Support 3 -20500/16691
9 1 487 0510-99 Cable set Ensemble de câbles 3 -20500/16691
10 1 487 1899-98 Terminal block Borne de raccordement 3 8-pole
11 6 488 0150-16 Screw Vis 3
12 1 487 1763-02 Column Colonne 3
13 4 725 2497-51 Screw Vis 3 M10X35
14 8 731 2320-01 Nut Écrou 3 M10
15 1 487 1695-48 Bearing disc Disque de roulement 3
16 1 487 1695-49 Bearing Coussinet 1
17 1 487 1695-30 Schaft carrier Porteur d'axe 3
18 1 487 1694-48 Bearing disc Disque de roulement 3
19 1 487 1695-53 Bearing Coussinet 1,2
20 8 734 1173-01 Disc Disque 3 Ø10,5/Ø21
21 16 488 0142-20 Bolt Boulon 3 M10X20
Issue
Issue
Notes
Remarques
-20500/11681
-20500/16691
-20500/16691
-20500/13779
-20500/13779
-20500/16691
20500/1669220500/16692-
-20500/16691
20500/1669220500/1669220500/16692-
-20500/16691
20500/16692-
-20500/16691
20500/16692-
-20500/16691
20500/16692-
Month
Month
Year
Year
Page 44
Page 45
Group
Groupe
US71
Page
Page
45
TD50
Motor
Moteur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101569/4 17 12 2008
Info
22 1 487 0150-14 Pulley Poulie 3
23 1 487 0151-86 Disc Disque 3 Ø10,5/Ø44,5X4
24 1 488 0142-30 Screw Vis 3 M10X30
25 1 487 1694-55 V-belt Courroie trapézoïdale 1
26 1 487 1763-59 Bracket Support 3 1AC
1 487 1763-03 Bracket Support 3 3AC
27 1 487 1694-34 Spacer Entretoise 3
28 1 488 0118-99 Screw Vis 3 M8X100
29 6 731 2318-01 Nut Écrou 3 M8
30 1 731 2322-01 Nut Écrou 3 M12
31 1 734 1176-01 Disc Disque 3 M12
32 1 487 1694-32 Plate Plaque 3
33 1 725 2497-51 Screw Vis 3 M10X35
34 1 487 1695-35 Pulley Poulie 3 Complete
35 1 487 1694-35 •Shaft •Axe 3
36 2 738 2104-04 •Ball bearing •Roulement à billes 1
37 1 735 3122-00 •C-clamp •Attache en forme C 3 D20
38 1 487 1763-76 V-belt Courroie trapézoïdale 1
39 1 487 1695-26 Pulley Poulie 3 50Hz
1 487 1897-61 Pulley Poulie 3 60Hz
1 487 1695-27 Pulley Poulie 3 60Hz Reversing
40 1 487 0151-86 Disc Disque 3 Ø10,5/Ø44,5X4
41 1 488 0139-16 Screw Vis 3 M5X16
42 1 487 1935-75 Conversion kit Kit de conversion 3 1AC
43 1 487 2237-96 •Bracket •Support 3
44 1 487 2237-95 •Bracket •Console 3
45 1 487 2237-93 •Motor bracket •Appui de moteur 3
46 1 487 2237-91 •Rubber buffer •Amortisseur caotchouc 3 Ø25
47 1 487 2237-94 •Fitting •Garniture 3
48 4 487 2237-92 •Rubber buffer •Amortisseur caotchouc 3 Ø20
49 1 471 9566-01 Relay Relais 1 120V 1AC/ Start
1 471 9566-05 Relay Relais 1 208-240V 1AC/ Start
50 1 471 9525-26 Capacitor Condensateur 1 25µF 208-240V 1AC 60Hz
51 2 487 0289-51 Capacitor Condensateur 3 80µF 120V 1AC 60Hz
1 487 1899-95 Capacitor Condensateur 1 16µF 208-240V 1AC 60Hz
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 46
Page 47
Group
Groupe
US71
TD50 -20500/9387
Connection unit
Connexion
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101598/1 2 11 2003
Info
1 1 487 1820-37 Bracket Console 3
2 1 471 9010-80 Transformer Transformateur 1 380-480V 3AC/3NAC
1 487 1535-42 Transformer Transformateur 1
3 RQ 487 1385-09 Terminal block Borne de raccordement 3
4 1 487 1384-04 End stop Butée 3
5 1 488 8334-16 Rail Rail 3
6 RQ 762 7110-80 Ground terminal Borne de terre 3
7 1 489 7194-20 Terminal block Borne de raccordement 3
8 1 487 1730-00 Profile Profilé 1
9 1 471 8731-01 Terminal block Borne de raccordement 3
10 1 487 1384-02 Connection clamp Barrette de connexion 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
47
Year
Year
Page 48
Page 49
Group
Groupe
US71
TD50 -20500/16691
Connection unit
Connexion
Item
Qua.
Article
Qua.
1 1 487 1820-37 Bracket Console 3
2 1 489 7194-20 Terminal block Borne de raccordement 3 Steam
3 1 487 1730-00 Profile Profilé 3
4 1 487 1535-42 Transformer Transformateur 1
5 3 487 2217-26 Grommet Oeillet 3
6 6 438 8761-06 Terminal block Borne de raccordement 3
7 3 487 2217-25 End plate Panneau arrière 3
8 1 488 8334-16 Rail Rail 3
9 2 487 1384-04 End stop Butée 3
10 1 762 7110-80 Ground terminal Borne de terre 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102051/1 1 1 2001
Info
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
49
Year
Year
Page 50
Page 51
Group
Groupe
US71
TD50 20500/16692-21954
Connection unit
Connexion
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200066/1 1 11 2003
Info
1 1 487 2368-07 Connection console Support de raccordement 3 Electric 200-240V
2 4 438 8761-06 Terminal block Borne de raccordement 3 Electric 200-240V
3 1 487 2217-25 End plate Panneau arrière 3 Electric 200-240V
4 1 487 0951-13 Ground terminal Borne de terre 3 Electric 200-240V
5 1 487 2368-08 Connection console Support de raccordement 3 Steam
1 487 2368-31 Connection console Support de raccordement 3 Electric 400-480V + gas
6 4 438 8761-05 Terminal block Borne de raccordement 3 Electric 400-480V
7 1 489 7194-20 Terminal block Borne de raccordement 3 Gas + steam
8 1 487 2217-21 End plate Panneau arrière 3 Electric 400-480V
9 1 487 0951-12 Ground terminal Borne de terre 3 Electric 400-480V
10 1 762 1212-10 Cable gland Passe-fil 3 Ø38 Steam
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
51
Year
Year
Page 52
Page 53
Group
Groupe
US71
Page
Page
53
TD50 20500/21955Connexion unit - Selecta II
Connexion - Selecta II
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200282/1 2 6 2006
Info
1 1 762 1209-10 Cable gland Passe-fil 3 Steam
2 1 487 0511-18 Connection console Support de raccordement 3 Electric 208-240V
1 487 0511-20 Connection console Support de raccordement 3 Electric 400-480V + gas
1 487 0511-19 Connection console Support de raccordement 3 Steam
3 1 487 0510-64 Cable set Ensemble de câbles 3 Gas + steam
4 1 487 0281-04 Connection clamp Barrette de connexion 3 5-pole Gas + steam
5 1 487 0289-16 Ground terminal Borne de terre 3 Gas + steam
6 1 487 0510-75 Cable set Ensemble de câbles 3 Electric
1 487 0510-66 Cable set Ensemble de câbles 3 Gas + steam
7 RQ 438 8761-05 Terminal block Borne de raccordement 3 Electric 400V 3AC/3NAC
8 1 487 2217-21 End plate Panneau arrière 3 Electric 400 V 3AC/3NAC
9 1 487 0951-12 Ground terminal Borne de terre 3 Electric 400V 3AC/3NAC
10 3 438 8761-06 Terminal block Borne de raccordement 3 Electric 208-240V 3AC
11 1 487 0951-13 Ground terminal Borne de terre 3 Electric 208-240V 3AC
12 1 487 0199-36 Ground cable Câble mise terre 3
13 1 487 2299-89 Cable set Ensemble de câbles 3 24kW 208V/30kW 208-240V
1 487 2299-90 Cable set Ensemble de câbles 3 24kW 230-240V -20500/21954
1 487 0510-85 Cable set Ensemble de câbles 3 208-240V 20500/21955-
14 1 487 2299-91 Cable set Ensemble de câbles 3 400-480V -20500/21954
1 487 0510-87 Cable set Ensemble de câbles 3 400-480V 20500/21955-
Illustration
Issue
Issue
Notes
Remarques
-20500/21954
Month
Month
Year
Year
Page 54
Page 55
Group
Groupe
US71
TD50 -20500/14678
Heating unit, electric
Unité de chauffage, électrique
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101567/2 6 11 2004
Info
1 2 487 1781-11 Cover plate Plaque recouvrement 3
2 2 487 1781-04 Side plate Plaque de côté 3
3 1 487 1781-09 Bracket Support 3
4 1 487 1535-84 Overheat protection Protection supérieure 1 175ºC
5 3 471 7854-02 Clips Colliers de serrage 3
6 1 487 1781-18 Bracket Support 3
7 1 487 1781-19 Air reducing plate Tôle de réduction 3
8 1 487 1781-13 Top panel Panneau supérieur 3
9 1 487 1781-17 Clamp Collier 3
10 1 487 1781-16 Bracket Support 3
11 RQ 487 1715-85 Heating element Élément chauffant 1 240V 6kW
RQ 487 1715-86 Heating element Élément chauffant 1 254V 6kW
RQ 487 1715-90 Heating element Élément chauffant 1 277V 6kW
12 2 487 1781-15 Bracket Support 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
55
Year
Year
Page 56
Page 57
Group
Groupe
US71
TD50 -20500/16691
Heating unit, electric
Unité de chauffage, électrique
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200157/1 5 11 2004
Info
1 2 487 1781-11 Cover plate Plaque recouvrement 3
2 2 487 1781-04 Side plate Plaque de côté 3
3 1 487 1781-22 Bracket Console 3
4 1 487 1697-07 Overheat protection Protection supérieure 1 1 75ºC 175ºC
5 1 487 1781-13 Top panel Panneau supérieur 3
6 1 487 1781-17 Clamp Collier 3
7 1 487 1781-16 Bracket Support 3
8 RQ 487 1715-85 Heating element Élément chauffant 1 240V 6kW
RQ 487 1715-86 Heating element Élément chauffant 1 254V 6kW
RQ 487 1715-90 Heating element Élément chauffant 1,2 277V 6kW
9 1 487 1781-19 Air reducing plate Tôle de réduction 3
10 2 487 1781-15 Bracket Support 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
57
Year
Year
Page 58
Page 59
Group
Groupe
US71
TD50 20500/16692Heating unit, electric
Unité de chauffage, électrique
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200071/3 8 6 2007
Info
1 2 487 1781-04 Side plate Plaque de côté 3
2 1 487 1781-13 Top panel Panneau supérieur 3
3 2 487 1781-11 Cover plate Plaque recouvrement 3
4 1 487 1781-17 Clamp Collier 3
5 1 487 1697-07 Overheat protection Protection supérieure 1 1 75ºC 175ºC
6 1 487 1781-22 Bracket Console 3
7 1 487 1781-16 Bracket Support 3
8 1 487 2368-34 Shelf Planche 3
9 1 Bracket Console See illustr. 200330
10 RQ 487 1715-84 Heating element Élément chauffant 1 230V 6kW
RQ 487 1715-85 Heating element Élément chauffant 1 240V 6kW
RQ 487 1715-86 Heating element Élément chauffant 1 254V 6kW
RQ 487 1715-90 Heating element Élément chauffant 1 277V 6kW
11 1 487 1781-19 Air reducing plate Tôle de réduction 3
12 2 487 1781-15 Bracket Support 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
59
Year
Year
Page 60
Page 61
Group
Groupe
US71
Page
Page
61
TD50 20500/16692Bracket - electric, complete
Console - electrique, complet
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200330/1 1 4 2006
Info
1 1 487 2368-19 Bracket Console 3 208-240V
1 487 2368-22 Bracket Console 3 400-480V
2 1 487 0289-36 Rail Rail 3 L=235mm 208-240V
3 2 487 1384-04 End stop Butée 3
4 1 487 0154-11 End plate Panneau arrière 3
5 1 487 2299-70 Cable set Ensemble de câbles 3 -20500/21954
1 487 0510-78 Cable set Ensemble de câbles 3 20500/21955-
6 1 487 2299-83 Cable set Ensemble de câbles 3 208-240V -20500/21954
1 487 0510-75 Cable set Ensemble de câbles 3 208-240V 20500/21955-
7 3 487 0154-10 Fuse holder Porte-fusible 3
8 3 487 0289-29 Fuse Fusible 3 T10A
9 1 487 2299-83 Cable set Ensemble de câbles 3 208-240V -20500/21954
1 487 2299-91 Cable set Ensemble de câbles 3 400-480V -20500/21954
1 487 0510-79 Cable set Ensemble de câbles 3 208-240V 20500/21955-
1 487 0510-87 Cable set Ensemble de câbles 3 400-480V 20500/21955-
10 1 487 2217-25 End plate Panneau arrière 3
11 1 487 2299-85 Cable set Ensemble de câbles 3 208-240V -20500/21954
1 487 0510-80 Cable set Ensemble de câbles 3 208-240V 20500/21955-
12 1 487 2299-71 Cable set Ensemble de câbles 3 -20500/21954
1 487 0510-76 Cable set Ensemble de câbles 3 20500/21955-
13 1 487 2299-82 Cable set Ensemble de câbles 3 -20500/21954
1 487 0510-83 Cable set Ensemble de câbles 3 20500/21955-
14 RQ 438 9637-31 Relay Relais 1
15 1 487 2299-89 Cable set Ensemble de câbles 3 208-240V -20500/21954
1 487 2299-90 Cable set Ensemble de câbles 3 24kW 230-240V -20500/21954
1 487 0510-85 Cable set Ensemble de câbles 3 208-240V 20500/21955-
16 3 438 8761-06 Terminal block Borne de raccordement 3
17 1 487 2299-80 Cable set Ensemble de câbles 3 -20500/21954
1 487 2299-81 Cable set Ensemble de câbles 3 30kW -20500/21954
1 487 0510-81 Cable set Ensemble de câbles 3 20500/21955-
1 487 0510-82 Cable set Ensemble de câbles 3 30kW 20500/21955-
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 62
Page 63
Group
Groupe
US71
TD50 -20500/16691
Heating unit, gas
Unité de chauffage, gaz
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101552/6 11 5 2006
Info
1 2 487 1701-19 Bracket Support 3 1/2''
2 1 487 1973-37 Gas valve with pipe Vanne de gaz avec tube 3
3 1 487 1437-17 •Pipe •Tube 3 1/2''
4 1 487 1897-21 Flange Bride 3 1/2''
5 1 487 1816-89 Gas valve Vanne de gaz 3 Complete
6 1 487 1815-03 Kit. LPG conversion Kit. LPG conversion 3
1 471 9853-58 •Nozzle •Buse 1 Ø3,4 0-1999FT, LPG
1 487 1815-25 Kit. LPG conversion Kit. LPG conversion 3
1 471 1953-68 •Nozzle •Buse 1 Ø3,3 2000-3999FT, LPG
1 487 1815-26 Kit. LPG conversion Kit. LPG conversion 3
1 471 1953-82 •Nozzle •Buse 1 Ø3,2 4000-5999FT, LPG
1 487 1815-27 Kit. LPG conversion Kit. LPG conversion 3
1 471 1953-57 •Nozzle •Buse 1 Ø3,1 6000-8000FT, LPG
1 471 9853-81 Nozzle Buse 1 Ø5,6 0-199 9FT, GNH
1 471 9853-87 Nozzle Buse 1 Ø5,4 200 0-3999FT, GNH
1 471 9853-90 Nozzle Buse 1 Ø5,2 400 0-5999FT, GNH
1 471 9853-54 Nozzle Buse 1 Ø5,0 600 0-8000FT, GNH
7 1 471 8400-06 Nut Écrou 3 R3/8'' 22NV H5
8 1 487 1897-14 Ignition cable Câble d'allumage 3 Gnist
9 1 487 0068-24 Elektrode Électrode 3
10 1 487 0068-28 Sensor Détecteur 3
11 1 487 1897-93 Gas burner Radiateur à gaz 3
12 1 487 1533-96 Air reducing plate Tôle de réduction 3 Ø40
13 1 487 1764-09 Bracket Support 3 50Hz Gnist
14 1 487 1701-22 Cover Couvercle 3
15 1 471 8815-04 Thermostat Thermostat 1
1 487 0274-31 Thermostat Thermostat 1 150°C Only for kit, no.
16 1 487 1975-41 Combustion chamber Chambre de combustion 3
17 1 487 1897-86 Bracket Support 3
18 2 762 1137-10 Cable gland Passe-fil 3 Ø16
19 1 487 1897-10 Control box Boîtier de contrôle 3 24V
20 1 487 1897-13 Precision fuse Fusible de pr écision 1 3A
21 1 762 1191-10 Cable gland Passe-fil 3 Ø28
Illustration
Issue
Issue
Notes
Remarques
487193552
Month
Month
Page
Page
63
Year
Year
Page 64
Page 65
Group
Groupe
US71
TD50 20500/16692Heating unit, gas
Unité de chauffage, gaz
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200067/3 9 7 2009
Info
1 1 487 1438-21 Cover Capot 3
2 1 487 2299-75 Cable set Ensemble de câbles 3 -20500/21954
1 487 0510-73 Cable set Ensemble de câbles 3 20500/21955-
3 1 487 2309-31 Cable Câble 3
4 1 487 1438-25 Control box Boîtier de contrôle 3 110V
5 1 487 2309-30 Ignition cable Câble d'allumage 3
* 6 1 487 0068-24 Elektrode Électrode 3
* 7 1 487 0068-28 Sensor Détecteur 3
8 1 487 1897-93 Gas burner Radiateur à gaz 3
9 1 487 1533-96 Air reducing plate Tôle de réduction 3 Ø40
10 1 487 1701-22 Cover Couvercle 3
11 1 487 1764-09 Bracket Support 3 50Hz
12 1 471 8815-04 Thermostat Thermostat 1
13 1 487 1975-41 Combustion chamber Chambre de combustion 3
14 1 487 2290-98 Clamp Archet 3
15 2 487 1701-19 Bracket Support 3 1/2''
16 1 487 1815-03 Kit. LPG conversion Kit. LPG conversion 3
1 471 9853-58 •Nozzle •Buse 1 Ø3,4 0-1999FT, LPG
1 487 1815-25 Kit. LPG conversion Kit. LPG conversion 3
1 471 1953-68 •Nozzle •Buse 1 Ø3,3 2000-3999FT, LPG
1 487 1815-26 Kit. LPG conversion Kit. LPG conversion 3
1 471 1953-82 •Nozzle •Buse 1 Ø3,2 4000-5999FT, LPG
1 487 1815-27 Kit. LPG conversion Kit. LPG conversion 3
1 471 1953-57 •Nozzle •Buse 1 Ø3,1 6000-8000FT, LPG
1 471 9853-81 Nozzle Buse 1 Ø5,6 0-199 9FT, GNH
1 471 9853-87 Nozzle Buse 1 Ø5,4 200 0-3999FT, GNH
1 471 9853-90 Nozzle Buse 1 Ø5,2 400 0-5999FT, GNH
Illustration
1 471 9853-54
Nozzle Buse 1 Ø5,0 6000-8000FT, GNH
17 1 471 8400-06 Nut Écrou 3 R3/8'' 22NV H5
18 1 487 2433-76 Gas valve with pipe Vanne de gaz avec tube 3
19 1 487 1935-09 •Valve •Valve 3 Complete
20 1 487 2368-37 •Pipe •Tube 3 1/2''
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
65
Year
Year
Page 66
Page 67
Group
Groupe
US71
Page
Page
67
TD50 -20500/16691
Heating unit, steam
Unité de chauffage, vapeur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101562/2 4 11 2003
Info
1 1 472 7864-11 Steam battery Accumulateur d'eau chaude 3 Co mplete
2 1 487 1781-83 •Steam battery •Accumulateur d'eau 3
chaude
3 4 471 8509-00 •Insulating sheet •Rondelle isolante 3
4 1 472 8243-02 Insulation Isolation 3
5 1 487 1781-82 Screening Blindage 3
6 1 487 1781-51 Damper motor Moteur amortisseur 1
7 1 487 1781-87 Hose Flexible 3
8 2 487 1781-59 Grommet Oeillet 3
9 1 Beam Poutre See illustr. 101565, 102045
10 2 471 7864-05 Captive nut Écrou rapide 3
11 1 Baffle plate Plaque d'écran See illustr. 101565, 102045
12 1 487 1781-93 Hose Flexible 3
13 1 762 1168-00 Cable gland Passe-fil 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 68
Page 69
Group
Groupe
US71
TD50 20500/16692-21954
Heating unit, steam
Unité de chauffage, vapeur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200068/2 7 8 2006
Info
1 1 487 1973-44 Filter Filtre 3
2 1 472 7864-11 Steam battery Accumulateur d'eau chaude 3 Co mplete
3 1 487 1781-83 •Steam battery •Accumulateur d'eau 3
chaude
4 10 471 8509-00 •Insulating sheet •Rondelle isolante 3
5 1 472 8243-02 Insulation Isolation 3
6 1 487 1781-93 Hose Flexible 3 45º
7 1 487 2368-21 Baffle plate Plaque d'écran 3 Steam Upper
8 2 487 1959-11 Sealing strip Bande d'étanchéité 1
9 2 487 1781-63 Nipple sleeve Prise de douille 3
10 2 487 1781-59 Grommet Oeillet 3
11 1 487 2368-28 Cover Couvercle 3
12 1 Beam Poutre See illustr. 200321
13 1 487 1781-87 Hose Flexible 3
14 1 487 1781-51 Damper motor Moteur amortisseur 1
15 1 487 2299-74 Cable set Ensemble de câbles 3
16 1 487 1781-82 Screening Blindage 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
69
Year
Year
Page 70
Page 71
Group
Groupe
US71
TD50 20500/21955Heating unit, steam - Selecta II
Unité de chauffage, vapeur - Selecta II
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200334/2 2 8 2006
Info
1 1 487 1973-44 Filter Filtre 3
2 1 472 7864-11 Steam battery Accumulateur d'eau chaude 1 Co mplete
3 1 487 1781-83 •Steam battery •Accumulateur d'eau 1
chaude
4 10 471 8509-00 •Insulating sheet •Rondelle isolante 1
5 1 472 8243-02 Insulation Isolation 3
6 1 487 1781-93 Hose Flexible 3
7 1 487 2368-21 Baffle plate Plaque d'écran 3 Steam Upper
8 1 487 1959-11 Sealing strip Bande d'étanchéité 1
9 2 487 1781-63 Nipple sleeve Prise de douille 3
10 1 487 1781-59 Grommet Oeillet 3
11 1 487 2368-28 Cover Couvercle 3
12 1 Beam Poutre See illustr. 200322
13 1 487 1781-87 Hose Flexible 3
14 1 487 1781-51 Damper motor Moteur amortisseur 1
15 1 487 0510-67 Cable set Ensemble de câbles 3
16 1 487 1781-82 Screening Blindage 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
71
Year
Year
Page 72
Page 73
Group
Groupe
US71
Page
Page
73
TD50 -20500/16691
Control unit, electric
Unité de contrôle, électrique
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101594/5 5 8 2005
Info
1 1 487 1831-30 Cover Couvercle 3
2 RQ 487 1535-68 Relay Relais 1 240V 60Hz 208-230V 60Hz/
RQ 438 9637-33 Relay Relais 1 180-210V 50Hz/200-240V
RQ 438 9637-32 Relay Relais 1 220-240V 50Hz/240V 60Hz
3 1 767 5101-92 Contact block Bloc de connexion 1 Green 0210/14679-
4 3 762 1212-10 Cable gland Passe-fil 3 Ø38
5 1 487 1831-29 Rail Rail 3
6 1 487 1820-09 Component plate Plaque composants 3 -0009/9387
1 487 2217-01 Component plate Plaque composants 3 0009/9388-
7 8 487 1511-72 Cable retainer Gaine de câble 3
8 2 487 1897-04 Precision fuse Fusible de pr écision 1 1,25A
9 2 487 1897-01 Fuse holder Porte-fusible 3
10 1 487 1897-08 Transformer Transformateur 1
11 RQ 767 5111-09 Relay Relais 1 208-230V 60Hz
12 1 487 1535-65 Catch Blocage 1 -20500/15652 20500/17010-
13 2 487 1897-02 Precision fuse Fusible de pr écision 1 2,5A
14 2 487 1384-04 End stop Butée 3
15 1 487 0154-11 End plate Panneau arrière 3
16 3 487 0154-10 Fuse holder Porte-fu sible 3
17 3 762 8221-91 Fuse Fusible 1 10A -0210/14678
3 487 0289-29 Fuse Fusible 1 T10A 0210/14679-
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Heating -0210/14678
60Hz 0210/146790210/14679-
Year
Year
Page 74
Page 75
Group
Groupe
US71
Page
Page
75
TD50 -20500/16691
Control unit, gas
Unite de contrôle, gaz
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101550/4 6 11 2003
Info
1 1 487 1831-30 Cover Couvercle 3
2 1 487 1831-29 Rail Rail 3
3 1 487 1820-07 Component plate Plaque composants 3
4 1 767 5113-09 Relay Relais 1 120V/208-240V 1AC 60Hz
1 767 5111-09 Relay Relais 1 208-240V 3AC 60Hz
5 2 487 1897-04 Precision fuse Fusible de pr écision 1 1,25A
6 2 487 1897-01 Fuse holder Porte-fusible 3
7 1 487 1897-08 Transformer Transformateur 1
8 RQ 767 5111-09 Relay Relais 1 208-240V 3AC 60Hz
9 1 487 1535-65 Catch Blocage 1 -20500/15682 20500/17010-
10 1 487 1897-03 Precision fuse Fusible de pr écision 1 6,0A
11 1 487 1897-02 Precision fuse Fusible de pr écision 1 2,5A
6 487 1511-72 Cable retainer Gaine de câble 3
13 3 762 1212-10 Cable gland Passe-fil 3 Ø38
14 1 487 1535-48 Relay Relais 1 120V/208-240V 1AC 60Hz
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 76
Page 77
Group
Groupe
US71
Page
Page
77
TD50 -20500/16691
Control unit, steam
Unite de contrôle, vapeur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101595/3 5 11 2003
Info
1 1 487 1781-57 Insulating plate Plaque isolante 3
2 1 487 1831-30 Cover Couvercle 3
3 1 487 1831-29 Rail Rail 3
4 1 487 1820-07 Component plate Plaque composants 3
5 1 767 5113-09 Relay Relais 1 120V/208-240V 1AC 60Hz
1 767 5111-09 Relay Relais 1 208-240V 3AC 60Hz
6 5 471 8509-00 Insulating sheet Rondelle isolante 3
7 3 487 1897-01 Fuse holder Porte-fusible 3
8 2 487 1897-04 Precision fuse Fusible de pr écision 3 1,25A
9 6 487 1511-72 Cable retainer Gaine de câble 3
10 1 487 1897-08 Transformer Transformateur 1
11 2 487 1897-95 Precision fuse Fusible de pr écision 1 0,5A
12 RQ 767 5111-09 Relay Relais 1 208-240V 3AC 60Hz
13 1 767 5101-92 Contact block Bloc de connexion 1 Green
14 1 487 1535-65 Catch Blocage 1 -20500/15682 20500/17010-
15 1 767 5102-92 Contact block Bloc de connexion 1 Red
16 2 487 1897-02 Precision fuse Fusible de pr écision 1 2,5A
17 3 762 1212-10 Cable gland Passe-fil 3 Ø38
18 1 487 1535-48 Relay Relais 1 120V/208-240V 1AC 60Hz
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 78
Page 79
Group
Groupe
US71
Page
Page
79
TD50 20500/16692-21954
Control unit, Basic3
Unité de contrôle, Basic3
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200069/2 2 6 2004
Info
1 1 487 2368-02 Component plate Plaque composants 3
2 2 762 1191-10 Cable gland Passe-fil 3 Ø28
3 1 487 2299-70 Cable set Ensemble de câbles 3 Electric
1 487 2299-74 Cable set Ensemble de câbles 3 Steam
1 487 2299-75 Cable set Ensemble de câbles 3 Gas
4 1 487 1781-57 Insulating plate Plaque isolante 3 Steam
5 1 487 0289-48 Transformer Transformateur 1 120V 120V 1AC
1 487 0289-47 Transformer Transformateur 1
1 487 0289-46 Transformer Transformateur 1 400-480V 3AC
6 1 487 2299-53 Cable set Ensemble de câbles 3 Motor 120V 1AC
1 487 2299-50 Cable set Ensemble de câbles 3 Motor 208-240V 1AC
1 487 2299-51 Cable set Ensemble de câbles 3 Motor 200-240V 3AC
1 487 2299-52 Cable set Ensemble de câbles 3 Motor 400-480V 3AC
7 1 487 2299-44 Cable set Ensemble de câbles 3 Moisture sensor
8 1 487 2299-39 Cable set Ensemble de câbles 3 OHS NTC Vaccum
9 1 487 2299-20 Cable set Ensemble de câbles 3 Gas + steam
10 1 438 9636-81 Relay Relais 1 Gas + steam
RQ 438 9636-11 Relay Relais 1
11 1 487 1535-65 Catch Blocage 1
12 1 487 2299-08 Cable set Ensemble de câbles 3 Without reversing
1 487 2299-09 Cable set Ensemble de câbles 3 With reversing
13 1 487 2299-12 Cable set Ensemble de câbles 3 Moisture sensor
14 1 487 2299-02 Cable set Ensemble de câbles 3 Electric Without reversing
1 487 2299-03 Cable set Ensemble de câbles 3 Electric With reversing
1 487 2299-04 Cable set Ensemble de câbles 3 Steam Without reversing
1 487 2299-05 Cable set Ensemble de câbles 3 Steam With reversing
1 487 2299-17 Cable set Ensemble de câbles 3 Gas With reversing
1 487 2299-18 Cable set Ensemble de câbles 3 Gas Without reversing
Illustration
15 1 487 2299-01
Cable set Ensemble de câbles 3 Gas + steam
16 1 487 0289-81 Relay socket Douille 3
17 1 487 0289-85 Clamp Archet 3
18 1 487 0274-22 Relay Relais 1
19 1 487 1897-95 Precision fuse Fusible de pr écision 1 0,5A
20 1 487 0274-20 Precision fuse Fusible de pr écision 1 1A
21 2 487 0274-14 Fuse holder Porte-fu sible 3
22 1 487 2299-13 Cable Câble 3 Gas
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 80
Page 81
Group
Groupe
US71
Page
Page
81
TD50 20500/21955Control unit - Selecta II
Unité de contrôle - Selecta II
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
200276/2 2 6 2006
Info
1 1 487 0511-22 Component plate Plaque composants 3
2 2 762 1137-10 Cable gland Passe-fil 3 Ø16
3 1 487 0510-75 Cable set Ensemble de câbles 3 Electric
1 487 0510-73 Cable set Ensemble de câbles 3 Gas
4 1 487 0510-67 Cable set Ensemble de câbles 3 Steam
5 1 487 0289-48 Transformer Transformateur 1 120V
1 487 0289-47 Transformer Transformateur 1 208-240V
1 487 0289-46 Transformer Transformateur 1 400-480V
6 1 487 0510-44 Cable set Ensemble de câbles 3 Moisture sensor
7 1 487 0510-58 Cable set Ensemble de câbles 3 120-208-240V 1AC
1 487 0510-56 Cable set Ensemble de câbles 3 208-240V 3AC
1 487 0510-57 Cable set Ensemble de câbles 3 400-480V 3AC
8 1 487 0510-75 Cable set Ensemble de câbles 3 Electric
1 487 0510-66 Cable set Ensemble de câbles 3 Gas + steam
9 1 438 9636-81 Relay Relais 1 120V 1AC
RQ 438 9636-11 Relay Relais 1
10 1 487 1535-65 Catch Blocage 3
11 1 487 0510-02 Cable set Ensemble de câbles 3 Electric + gas, reversering,
1 487 0510-03 Cable set Ensemble de câbles 3 Electric + gas, reversering
1 487 0510-06 Cable set Ensemble de câbles 3 Electric + gas, moisture sensor
1 487 0510-07 Cable set Ensemble de câbles 3 Electric + gas
1 487 0510-10 Cable set Ensemble de câbles 3 Steam, reversering, moisture
1 487 0510-11 Cable set Ensemble de câbles 3 Steam, reversering
1 487 0510-14 Cable set Ensemble de câbles 3 Steam, moisture sensor
1 487 0510-15 Cable set Ensemble de câbles 3 Steam
12 1 762 1191-10 Cable gland Passe-fil 3 Ø28
Illustration
Issue
Issue
Notes
Remarques
moisture sensor
sensor
Month
Month
Year
Year
Page 82
Page 83
Page
Page
1
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
125 8760-00 13
438 8761-05 51
438 8761-05 53
438 8761-06 49
438 8761-06 51
438 8761-06 53
438 8761-06 61
438 9636-11 79
438 9636-11 81
438 9636-81 79
438 9636-81 81
438 9637-31 61
438 9637-32 73
438 9637-33 73
471 1765-09 39
471 1765-10 39
471 1765-11 41
471 1765-12 41
471 1765-25 39
471 1765-26 39
471 1765-27 41
471 1765-28 41
471 1953-57 63
471 1953-57 65
471 1953-68 63
471 1953-68 65
471 1953-82 63
471 1953-82 65
471 2068-48 15
471 2068-48 17
471 2068-48 39
471 7854-02 55
471 7864-05 15
471 7864-05 67
471 7903-03 39
471 7977-01 37
471 7977-04 37
471 8400-06 63
471 8400-06 65
471 8502-18 39
471 8509-00 67
471 8509-00 69
471 8509-00 71
471 8509-00 77
471 8731-01 47
471 8750-17 27
471 8750-17 33
471 8750-18 27
471 8750-18 33
471 8752-04 7
471 8752-04 9
471 8815-04 63
471 8815-04 65
471 8910-91 29
471 9010-80 47
471 9525-26 43
471 9525-26 45
471 9566-01 43
471 9566-01 45
471 9566-05 43
471 9566-05 45
471 9853-54 63
471 9853-54 65
471 9853-58 63
471 9853-58 65
471 9853-81 63
471 9853-81 65
471 9853-87 63
471 9853-87 65
471 9853-90 63
471 9853-90 65
472 5537-08 7
472 5537-08 9
472 7307-01 39
472 7308-01 39
472 7378-07 15
472 7414-01 9
472 7414-01 11
472 7414-01 13
472 7463-02 11
472 7463-02 13
472 7463-05 7
472 7463-05 9
472 7777-01 9
472 7777-01 11
472 7777-01 13
472 7864-11 67
472 7864-11 69
472 7864-11 71
472 8012-01 7
472 8012-01 9
472 8012-01 11
472 8012-01 13
472 8243-02 67
472 8243-02 69
472 8243-02 71
487 0001-06 9
487 0001-07 9
487 0001-12 9
487 0068-24 63
487 0068-24* 65
487 0068-28 63
487 0068-28* 65
487 0101-97 41
487 0101-98 41
487 0106-07 29
487 0127-70 7
487 0127-70 9
487 0150-14 45
487 0151-15 39
487 0151-15 41
487 0151-86 45
487 0154-10 61
487 0154-10 73
487 0154-11 61
487 0154-11 73
487 0191-11 23
487 0191-11 29
487 0191-23 23
487 0191-23 25
487 0191-23 29
487 0191-23 31
487 0191-28 17
487 0191-28 19
487 0199-36 53
487 0215-42 15
487 0215-49 15
487 0215-70 15
487 0215-71 15
487 0215-72 17
487 0215-73 17
487 0215-73 19
487 0274-14 79
487 0274-15 25
487 0274-15 31
487 0274-17 25
487 0274-17 31
487 0274-18 11
487 0274-18 13
487 0274-20 79
487 0274-22 79
487 0274-31 63
487 0274-47 33
487 0274-48 33
487 0274-49 13
487 0274-49 19
487 0275-13 37
487 0275-20 35
487 0281-04 53
487 0281-16 27
487 0281-16 33
487 0281-71 39
487 0281-98 31
487 0281-98 33
487 0285-13 13
487 0285-72 19
487 0285-74 19
487 0285-75 19
487 0285-76 19
487 0285-78 19
487 0285-80 19
487 0285-81 19
487 0285-82 19
487 0289-04 35
487 0289-04 37
487 0289-05 35
487 0289-05 37
487 0289-12 35
487 0289-12 37
487 0289-13 35
487 0289-13 37
487 0289-16 53
487 0289-29 61
487 0289-29 73
487 0289-36 61
487 0289-46 79
487 0289-46 81
487 0289-47 79
487 0289-47 81
487 0289-48 79
487 0289-48 81
487 0289-51 43
487 0289-51 45
487 0289-81 79
487 0289-85 79
487 0510-02 81
487 0510-03 81
487 0510-06 81
487 0510-07 81
487 0510-10 81
487 0510-11 81
487 0510-14 81
487 0510-15 81
487 0510-44 41
487 0510-44 81
487 0510-56 43
487 0510-56 81
487 0510-57 43
487 0510-57 81
487 0510-58 43
487 0510-58 81
487 0510-64 53
487 0510-66 53
487 0510-66 81
487 0510-67 71
487 0510-67 81
487 0510-73 65
487 0510-73 81
487 0510-75 53
487 0510-75 61
487 0510-75 81
487 0510-76 61
487 0510-78 61
487 0510-79 61
487 0510-80 61
487 0510-81 61
487 0510-82 61
487 0510-83 61
487 0510-85 53
487 0510-85 61
487 0510-87 53
487 0510-87 61
487 0510-99 43
487 0511-00 13
487 0511-01 27
487 0511-01 33
487 0511-02 27
487 0511-02 33
487 0511-04 37
487 0511-05 37
487 0511-06 37
487 0511-18 53
487 0511-19 53
487 0511-20 53
487 0511-22 81
487 0511-26 19
487 0511-30 39
487 0511-31 39
487 0511-99 43
487 0860-09 27
487 0860-09 33
487 0951-12 51
487 0951-12 53
487 0951-13 51
487 0951-13 53
487 1318-03 9
487 1318-04 9
487 1384-02 47
487 1384-04 47
487 1384-04 49
487 1384-04 61
487 1384-04 73
487 1385-09 47
487 1437-17 63
487 1438-21 65
487 1438-25 65
487 1457-01 31
487 1457-01 33
487 1457-02 31
487 1457-02 33
487 1457-30 31
487 1457-30 33
487 1457-84 31
487 1457-84 33
Page 84
Page
Page
2
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
487 1457-94 31
487 1457-94 33
487 1504-05 9
487 1504-55 9
487 1504-63 9
487 1510-88 21
487 1511-72 73
487 1511-72 75
487 1511-72 77
487 1512-30 11
487 1512-30 13
487 1533-96 63
487 1533-96 65
487 1535-21 23
487 1535-21 25
487 1535-21 29
487 1535-21 31
487 1535-42 47
487 1535-42 49
487 1535-48 75
487 1535-48 77
487 1535-65 73
487 1535-65 75
487 1535-65 77
487 1535-65 79
487 1535-65 81
487 1535-68 73
487 1535-84 55
487 1600-12 7
487 1600-12 9
487 1600-12 11
487 1600-12 13
487 1600-34 43
487 1626-04 7
487 1626-04 9
487 1626-04 11
487 1626-04 13
487 1694-32 45
487 1694-34 45
487 1694-35 45
487 1694-48 43
487 1694-55 45
487 1694-64 7
487 1694-64 9
487 1694-64 11
487 1694-64 13
487 1694-68 7
487 1694-68 9
487 1694-68 11
487 1694-69 39
487 1694-69 41
487 1694-78 39
487 1694-92 39
487 1695-15 7
487 1695-15 9
487 1695-15 11
487 1695-15 13
487 1695-26 45
487 1695-27 45
487 1695-30 41
487 1695-30 43
487 1695-35 45
487 1695-48 43
487 1695-49 43
487 1695-53 43
487 1695-62 7
487 1695-64 39
487 1695-65 11
487 1695-65 13
487 1695-67 7
487 1695-78 41
487 1695-79 11
487 1695-79 13
487 1695-84 7
487 1695-84 9
487 1695-84 11
487 1695-84 13
487 1695-87 43
487 1695-91 39
487 1695-92 39
487 1695-95 39
487 1697-04 7
487 1697-04 9
487 1697-07 57
487 1697-07 59
487 1701-19 63
487 1701-19 65
487 1701-22 63
487 1701-22 65
487 1701-41 9
487 1701-41 17
487 1701-41 19
487 1702-09 23
487 1702-09 25
487 1702-09 29
487 1702-09 31
487 1702-37 39
487 1702-60 23
487 1702-68 23
487 1702-68 25
487 1702-68 29
487 1702-68 31
487 1702-70 29
487 1703-23 23
487 1703-23 25
487 1703-70 23
487 1703-80 25
487 1703-81 25
487 1703-82 23
487 1703-82 25
487 1703-83 23
487 1703-83 29
487 1703-96 43
487 1704-24 23
487 1704-24 25
487 1704-24 27
487 1704-24 29
487 1704-24 31
487 1704-24 33
487 1707-11 7
487 1707-11 9
487 1707-11 11
487 1707-11 27
487 1707-11 33
487 1707-12 7
487 1707-12 21
487 1714-36 39
487 1714-37 41
487 1715-84 59
487 1715-85 55
487 1715-85 57
487 1715-85 59
487 1715-86 55
487 1715-86 57
487 1715-86 59
487 1715-90 55
487 1715-90 57
487 1715-90 59
487 1730-00 47
487 1730-00 49
487 1756-01 39
487 1756-01 41
487 1756-02 39
487 1756-02 41
487 1756-25 7
487 1756-30 7
487 1756-30 9
487 1756-30 11
487 1756-30 27
487 1756-30 33
487 1756-33* 21
487 1756-35 15
487 1756-35 17
487 1756-45 15
487 1756-51 15
487 1756-79 39
487 1760-31 17
487 1760-31 19
487 1763-02 43
487 1763-03 45
487 1763-05 7
487 1763-05 9
487 1763-05 11
487 1763-05 13
487 1763-06 7
487 1763-06 9
487 1763-06 11
487 1763-06 13
487 1763-08 39
487 1763-09 7
487 1763-09 9
487 1763-15 15
487 1763-15 17
487 1763-54 15
487 1763-54 17
487 1763-59 45
487 1763-61 23
487 1763-61 29
487 1763-65 23
487 1763-76 45
487 1763-81 43
487 1764-09 63
487 1764-09 65
487 1764-38 7
487 1764-38 9
487 1764-38 11
487 1764-38 13
487 1767-05 7
487 1769-05 7
487 1770-05 7
487 1775-20 7
487 1775-20 9
487 1775-20 11
487 1775-20 13
487 1781-04 55
487 1781-04 57
487 1781-04 59
487 1781-09 55
487 1781-11 55
487 1781-11 57
487 1781-11 59
487 1781-13 55
487 1781-13 57
487 1781-13 59
487 1781-15 55
487 1781-15 57
487 1781-15 59
487 1781-16 55
487 1781-16 57
487 1781-16 59
487 1781-17 55
487 1781-17 57
487 1781-17 59
487 1781-18 55
487 1781-19 55
487 1781-19 57
487 1781-19 59
487 1781-22 57
487 1781-22 59
487 1781-23 39
487 1781-51 67
487 1781-51 69
487 1781-51 71
487 1781-57 77
487 1781-57 79
487 1781-59 35
487 1781-59 67
487 1781-59 69
487 1781-59 71
487 1781-63 69
487 1781-63 71
487 1781-82 67
487 1781-82 69
487 1781-82 71
487 1781-83 67
487 1781-83 69
487 1781-83 71
487 1781-87 67
487 1781-87 69
487 1781-87 71
487 1781-93 67
487 1781-93 69
487 1781-93 71
487 1813-10 17
487 1815-03 63
487 1815-03 65
487 1815-25 63
487 1815-25 65
487 1815-26 63
487 1815-26 65
487 1815-27 63
487 1815-27 65
487 1816-13 39
487 1816-57 9
487 1816-57 11
487 1816-57 13
487 1816-67 39
487 1816-89 63
487 1818-15 7
487 1818-24 21
487 1818-54 15
487 1820-07 75
487 1820-07 77
487 1820-09 73
Page 85
Page
Page
3
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
487 1820-17 7
487 1820-17 9
487 1820-17 11
487 1820-17 13
487 1820-37 47
487 1820-37 49
487 1820-45 39
487 1820-92 41
487 1820-93 41
487 1831-00 41
487 1831-07 41
487 1831-29 73
487 1831-29 75
487 1831-29 77
487 1831-30 73
487 1831-30 75
487 1831-30 77
487 1831-48 15
487 1831-48 17
487 1831-48 19
487 1831-63 7
487 1831-63 9
487 1831-74 7
487 1831-76 7
487 1835-05 7
487 1870-07 41
487 1870-41 41
487 1870-42 41
487 1870-55 41
487 1875-00 11
487 1875-00 21
487 1875-00 27
487 1875-00 33
487 1875-05 15
487 1875-05 17
487 1875-05 19
487 1875-41 17
487 1875-41 19
487 1875-50 19
487 1875-55 17
487 1875-63 17
487 1875-63 19
487 1897-01 73
487 1897-01 75
487 1897-01 77
487 1897-02 73
487 1897-02 75
487 1897-02 77
487 1897-03 75
487 1897-04 73
487 1897-04 75
487 1897-04 77
487 1897-05 39
487 1897-08 73
487 1897-08 75
487 1897-08 77
487 1897-09 23
487 1897-09 29
487 1897-10 63
487 1897-13 63
487 1897-14 63
487 1897-21 63
487 1897-54 7
487 1897-56 7
487 1897-56 9
487 1897-58 7
487 1897-58 9
487 1897-60 11
487 1897-60 13
487 1897-61 45
487 1897-86 63
487 1897-93 63
487 1897-93 65
487 1897-95 77
487 1897-95 79
487 1898-10 15
487 1898-10 17
487 1898-19 43
487 1898-83 41
487 1898-87 41
487 1898-89 43
487 1899-88 43
487 1899-91 43
487 1899-95 43
487 1899-95 45
487 1899-98 43
487 1920-05 21
487 1924-20 27
487 1924-72 23
487 1924-72 25
487 1934-71 7
487 1934-71 9
487 1934-71 11
487 1935-09 65
487 1935-12 43
487 1935-32 15
487 1935-32 17
487 1935-32 19
487 1935-58 17
487 1935-75 45
487 1935-76 43
487 1935-77 43
487 1935-78 43
487 1946-52 7
487 1946-52 9
487 1946-52 11
487 1946-52 27
487 1946-52 33
487 1946-53 7
487 1946-53 21
487 1959-11 69
487 1959-11 71
487 1973-35 7
487 1973-35 9
487 1973-37 63
487 1973-44 69
487 1973-44 71
487 1974-00 21
487 1974-02 21
487 1974-03 21
487 1974-05 21
487 1974-96 21
487 1975-41 63
487 1975-41 65
487 1975-82 17
487 1975-84 17
487 1975-85 17
487 1975-87 17
487 1975-89 17
487 1975-91 17
487 1975-92 17
487 1975-94 17
487 1975-96 19
487 1976-11 43
487 1976-42 43
487 1976-72 43
487 1976-73 43
487 2100-26 19
487 2100-80 33
487 2100-81 27
487 2193-01 39
487 2193-01 41
487 2193-02 39
487 2193-02 41
487 2199-28 41
487 2199-29 41
487 2204-05 9
487 2204-05 11
487 2204-05 13
487 2204-40 11
487 2204-40 13
487 2204-55 9
487 2204-55 11
487 2204-55 13
487 2214-05 9
487 2214-05 11
487 2214-05 13
487 2214-40 11
487 2214-40 13
487 2214-55 9
487 2214-55 11
487 2214-55 13
487 2216-05 21
487 2216-41 21
487 2216-55 21
487 2216-73 21
487 2217-01 73
487 2217-21 51
487 2217-21 53
487 2217-25 49
487 2217-25 51
487 2217-25 61
487 2217-26 49
487 2218-05 9
487 2218-55 9
487 2218-73 9
487 2219-05 9
487 2219-05 11
487 2219-05 13
487 2219-16 7
487 2219-16 9
487 2219-16 11
487 2219-16 13
487 2219-22 9
487 2219-23 9
487 2219-31 15
487 2219-31 17
487 2219-31 19
487 2219-40 11
487 2219-40 13
487 2219-55 9
487 2219-55 11
487 2219-55 13
487 2226-55 27
487 2226-56 33
487 2226-58 25
487 2226-59 31
487 2226-60 25
487 2226-61 25
487 2228-30 27
487 2228-31 27
487 2228-34 33
487 2237-91 45
487 2237-92 45
487 2237-93 45
487 2237-94 45
487 2237-95 45
487 2237-96 45
487 2290-92 39
487 2290-98 65
487 2299-01 79
487 2299-02 79
487 2299-03 79
487 2299-04 79
487 2299-05 79
487 2299-08 79
487 2299-09 79
487 2299-12 79
487 2299-13 79
487 2299-17 79
487 2299-18 79
487 2299-20 79
487 2299-39 79
487 2299-44 41
487 2299-44 79
487 2299-50 79
487 2299-51 79
487 2299-52 79
487 2299-53 79
487 2299-59 43
487 2299-70 61
487 2299-70 79
487 2299-71 61
487 2299-74 69
487 2299-74 79
487 2299-75 65
487 2299-75 79
487 2299-80 61
487 2299-81 61
487 2299-82 61
487 2299-83 61
487 2299-85 61
487 2299-89 53
487 2299-89 61
487 2299-90 53
487 2299-90 61
487 2299-91 53
487 2299-91 61
487 2300-46 27
487 2300-46 33
487 2307-33 27
487 2307-33 33
487 2307-53 27
487 2307-53 33
487 2309-30 65
487 2309-31 65
487 2317-76 17
487 2317-76 19
487 2336-43 25
487 2336-43 27
487 2336-43 29
487 2358-72 43
487 2368-01 25
487 2368-01 31
Page 86
Page
Page
4
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
487 2368-02 79
487 2368-03 35
487 2368-04 35
487 2368-05 25
487 2368-05 27
487 2368-05 31
487 2368-05 33
487 2368-07 51
487 2368-08 51
487 2368-19 61
487 2368-20 11
487 2368-20 13
487 2368-21 13
487 2368-21 69
487 2368-21 71
487 2368-22 61
487 2368-25 11
487 2368-25 13
487 2368-28 13
487 2368-28 69
487 2368-28 71
487 2368-30 35
487 2368-31 51
487 2368-34 59
487 2368-37 65
487 2368-41 25
487 2368-41 27
487 2368-41 31
487 2368-41 33
487 2368-55 25
487 2368-55 27
487 2368-55 31
487 2368-55 33
487 2368-63 25
487 2368-63 27
487 2368-63 31
487 2368-63 33
487 2433-76 65
487 3390-02 17
487 3390-02 19
487 7057-40 25
487 7057-40 27
487 7057-40 31
487 7057-40 33
488 0118-99 45
488 0139-16 45
488 0142-20 43
488 0142-30 45
488 0150-16 43
488 0307-16 15
488 0751-14 17
488 6549-27 29
488 6549-27 31
488 6549-27 33
488 6571-02 23
488 6571-02 25
488 7300-06 27
488 8334-16 47
488 8334-16 49
489 0112-61 23
489 0112-61 25
489 0112-61 29
489 0112-61 31
489 7194-20 7
489 7194-20 9
489 7194-20 47
489 7194-20 49
489 7194-20 51
647 1209-42 7
647 1209-42 21
647 1209-42 25
647 1209-42 31
725 2497-51 43
725 2497-51 45
731 2318-01 45
731 2320-01 43
731 2322-01 45
734 1173-01 43
734 1176-01 45
735 3122-00 45
738 2104-04 45
762 1137-10 7
762 1137-10 9
762 1137-10 11
762 1137-10 13
762 1137-10 63
762 1137-10 81
762 1168-00 67
762 1191-10 7
762 1191-10 9
762 1191-10 63
762 1191-10 79
762 1191-10 81
762 1209-10 53
762 1212-10 51
762 1212-10 73
762 1212-10 75
762 1212-10 77
762 7110-80 47
762 7110-80 49
762 8221-91 73
767 5101-92 73
767 5101-92 77
767 5102-92 77
767 5111-09 73
767 5111-09 75
767 5111-09 77
767 5113-09 75
767 5113-09 77
Page 87
Page 88
461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338
Telephone: 516-371-4400
Parts and Service FAX: 516-371-4029
Sales and Administration FAX: 516-371-4204
Loading...
