Wascomat TD30 Parts Manual

Spare Parts Catalogue

Catalogue de pièces de rechange

TD30x30

Tumble dryer

Séchoir á tambour

438 9020-07DOC. NO.

EDITION 46.2011

List of issues

TD30x30

Illustration Page Table of contents

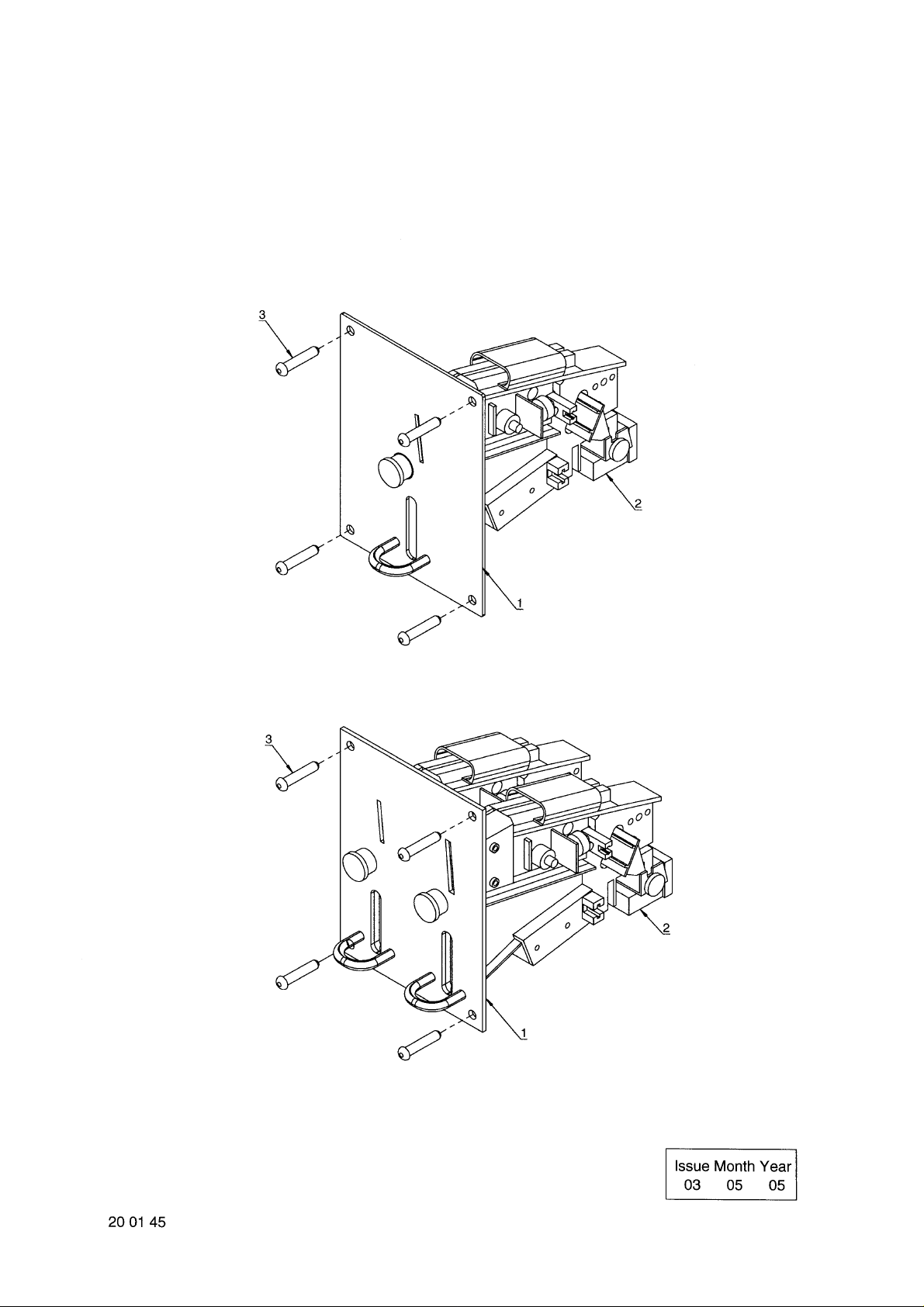

200145 45 Coin meter, complete

200173 25 Fan unit
200174 23 Motor
200175 39 Pipe system

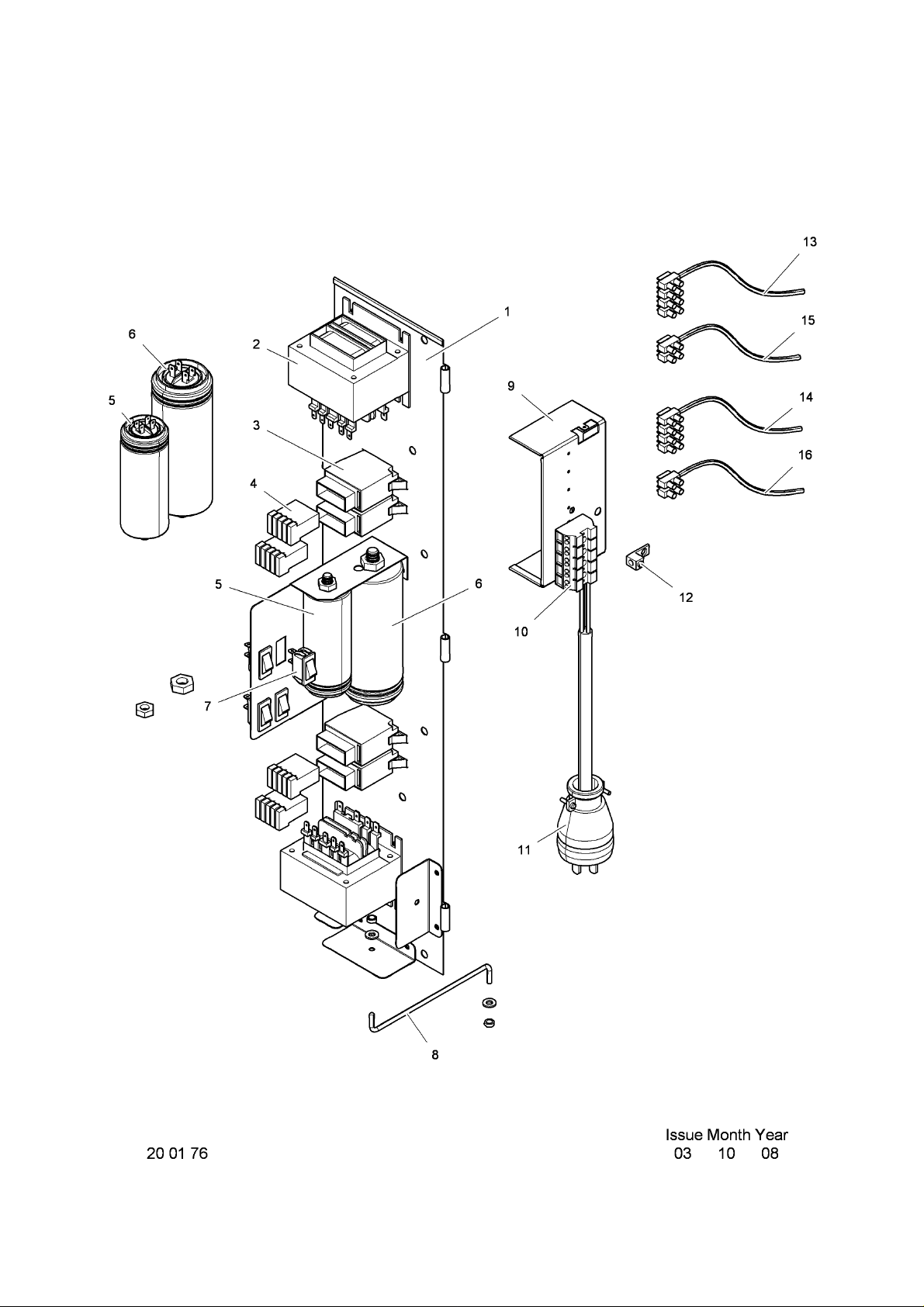

200176 29 Control unit 1AC, without reversing
200177 33 Control unit 3AC
200178 11 Door and front
200179 7 Front, with coin and inside parts
200180 9 Cabinet complete - behind
200181 17 Drum, complete

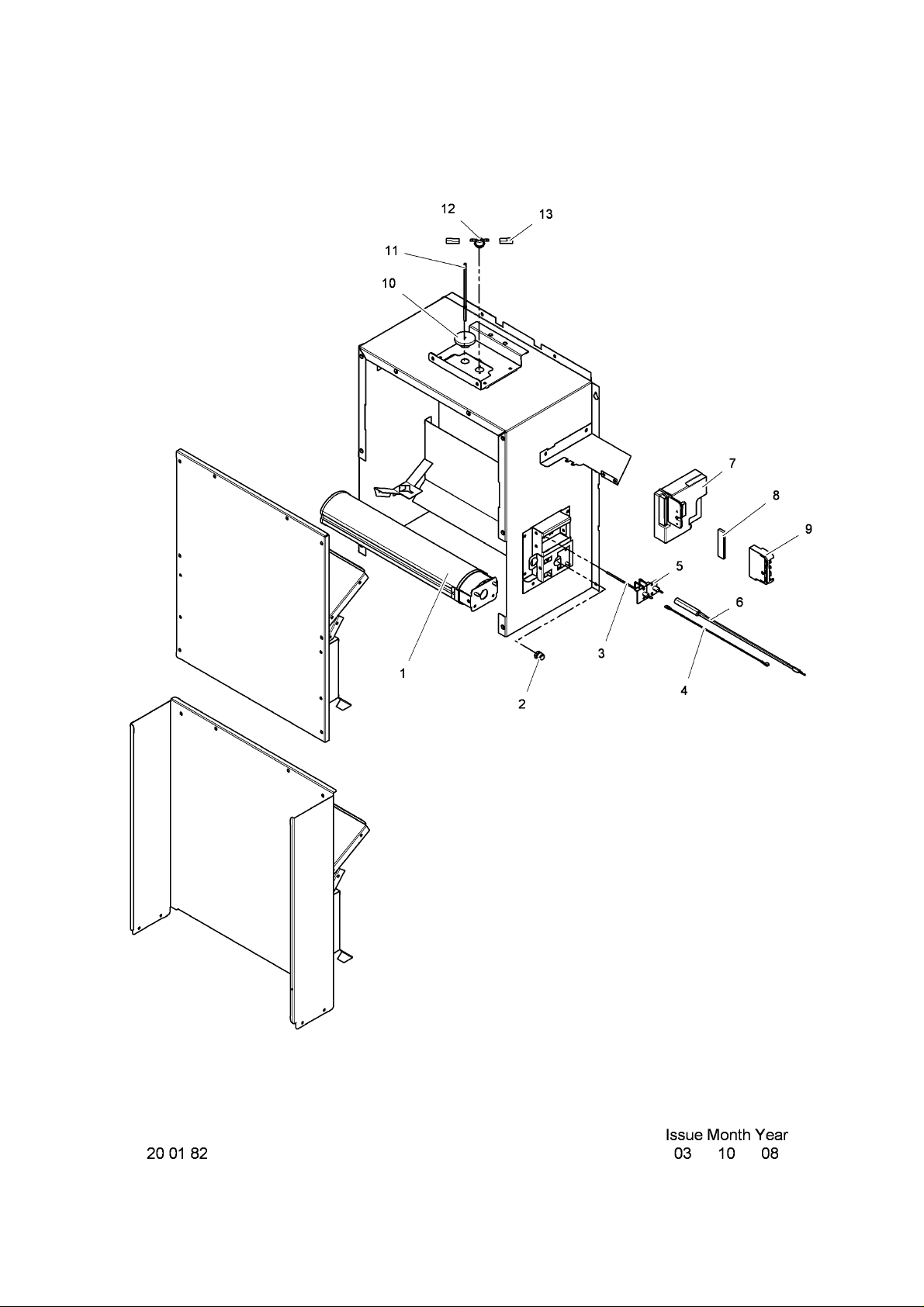

200182 37 Heater unit, gas
200213 19 Drum with moisture sensor
200214 35 Heater unit, el
200215 27 Connection unit, el
200216 15 Control panel
200475 21 Strainer housing
500103 41 Pipe system
500138 31 Control unit 1AC, with reversing

Group
Groupe

Group
Groupe

Page
Page

5

TD30x30

Table of contents Table des matières Page/Page

Front, with coin and inside parts Devant, monnaieur et partie intèrieure 7
Cabinet complete - behind Armoire complète - par-arrière 9
*Door and front Plaque et devant 11
*Control panel Panneau de commande 15
Drum, complete Tambour, complet 17
Drum with moisture sensor Tambour avec capteur humidité 19
Strainer housing Logement du filtre 21
Motor Moteur 23
Fan unit Dispositif de ventilation 25
Connection unit, el Connexion, électrique 27
Control unit 1AC, without reversing Unité de contrôle 1AC, sans inverseur 29
Control unit 1AC, with reversing Unité de contrôle 1AC, avec inverseur 31
Control unit 3AC Unité de contrôle 3AC 33
Heater unit, el Élément chauffant, el 35
*Heater unit, gas Élément chauffant, gaz 37
Pipe system Système tuyaux 39
Pipe system Système tuyaux 41
Coin meter, complete Sélecteur de monnaie, complet 45

Group
Groupe

TD30x30
Front, with coin and inside parts

Devant, monnaieur et partie intèrieure

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200179/2 14 11 2009

Info

1 1 487 2100-13 Front plate, complete Tôle de façade, complet 3 White Coin, right-hinged

1 487 2100-14 Front plate, complete Tôle de façade, complet 3 Red Coin, right-hinged

1 487 2100-15 Front plate, complete Tôle de façade, complet 3 Green Coin, right-hinged

1 487 2100-16 Front plate, complete Tôle de façade, complet 3 Stainless Coin, right-hinged

1 487 2100-17 Front plate, complete Tôle de façade, complet 3 Almond Coin, right-hinged

1 487 2100-18 Front plate, complete Tôle de façade, complet 3 Ivory Coin, right-hinged

1 487 0988-20 Front plate, complete Tôle de façade, complet 3 Blue wave Coin, right-hinged

1 487 0988-55 Front plate, complete Tôle de façade, complet 3 Stainless Coin, right-hinged

1 487 2100-19 Front plate, complete Tôle de façade, complet 3 White Coin, left-hinged
1 487 2100-20 Front plate, complete Tôle de façade, complet 3 Red Coin, left-hinged

1 487 2100-21 Front plate, complete Tôle de façade, complet 3 Green Coin, left-hinged

1 487 2100-22 Front plate, complete Tôle de façade, complet 3 Stainless Coin, left-hinged

1 487 2100-23 Front plate, complete Tôle de façade, complet 3 Almond Coin, left-hinged

1 487 2100-24 Front plate, complete Tôle de façade, complet 3 Ivory Coin, left-hinged

1 487 0987-20 Front plate, complete Tôle de façade, complet 3 Blue wave Coin, left-hinged

1 487 0987-55 Front plate, complete Tôle de façade, complet 3 Stainless Coin, left-hinged

2 1 487 2400-18 •Felt sealing •Joint feutre 1
3 1 487 2100-46 •Seal •Etanchéité 1 5X15X2500mm
4 2 487 2304-14 Cover plate Plaque recouvrement 3 Right/ left -63300/99999

2 487 2304-21 Cover plate Plaque recouvrement 3 Right/ left 63300/100000-

5 1 487 2100-26 Locking unit Unité verrouillage 3

Illustration

6 2

487 1694-92 Coin box Boîtier à jetons 3 Greenwald

2 487 1702-69 Coin box Boîtier à jetons 3 Japan
7 1 487 3390-02 Hinge Charnière 3 Complete
8 1 487 2255-58 Plate Plaque 3 Complete
9 2 487 1376-03 •Support roller •Kit galet de soutien 3 Complete

10 2 487 2300-15 Cover Couvercle 3
11 2 487 2308-20 Cover Couvercle 3
12 4 487 0274-49 Magnetic switch Disjoncteur magnétique 1
13 2 487 2300-12 Fitting Garniture 3
14 4 471 7864-05 Captive nut Écrou rapide 3
15 1 487 2309-16 Cable set Ensemble de câbles 3 Bottom

1 487 2309-21 Cable set Ensemble de câbles 3 Left-hinged

16 2 487 2100-45 Sealing strip Bande d'étanchéité 3 5X15mm
17 4 487 2100-47 Sealing strip Bande d'étanchéité 3 15X15mm
18 1 487 2300-07 Rear panel Plaque arrière 3 Upper
19 1 487 2309-22 Cable set Ensemble de câbles 3 Electric
20 2 487 2307-06 Felt sealing Joint feutre 1
21 2 487 2317-19 Felt sealing Joint feutre 1
22 1 487 2317-06 Ring Anneau 3
23 1 487 2290-99 Beam Poutre 3
24 1 487 2634-01 Rear panel Plaque arrière 3
25 1 487 2300-13 Rear panel Plaque arrière 3 Lower
26 1 487 2305-51 Strainer housing Logement du filtre 3
27 4 125 8760-00 Rubber membrane Membrane caoutchouc 3

Issue
Issue

Notes
Remarques

-63300/99999

-63300/99999

-63300/99999

-63300/99999

-63300/99999

63300/100000-

63300/100000-

-63300/99999

-63300/99999

-63300/99999

-63300/99999

-63300/99999

63300/100000-

63300/100000-

Month
Month

Page
Page

7

Year
Year

Group
Groupe

TD30x30
Cabinet complete - behind

Armoire complète - par-arrière

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200180/3 10 10 2008

Info

1 1 487 2302-05 Side plate Plaque de côté 3 White Left

1 487 2302-40 Side plate Plaque de côté 3 Dark grey Left -63300/99999

1 487 2302-20 Side plate Plaque de côté 3 Grey Left 63300/100000­ 2 1 487 2301-05 Side plate Plaque de côté 3 White Right

1 487 2301-40 Side plate Plaque de côté 3 Dark grey Right -63300/99999

1 487 2301-20 Side plate Plaque de côté 3 Grey Right 63300/100000-

3 1 487 2300-01 Top panel Panneau supérieur 3
4 1 487 0275-18 Blind plug Écrou borgne 3 Ø38
5 2 487 2300-08 Rear panel Plaque arrière 3
6 2 487 2300-14 Bracket Console 3

4 487 2300-14 Bracket Console 3 Australia
7 2 487 2307-31 Vacuum switch Commutateur de vide 3

4 487 2307-31 Vacuum switch Commutateur de vide 3 Australia
8 2 487 1975-23 Hose Flexible 3

4 487 1975-23 Hose Flexible 3 Australia
9 1 487 2308-95 Side plate Plaque de côté 3 Left

10 1 487 2308-94 Side plate Plaque de côté 3 Right
11 1 487 2308-96 Rear panel Plaque arrière 3 Lower
12 1 487 2308-29 Rear panel Plaque arrière 3 Upper Gas
13 1 487 2300-99 Rear panel Plaque arrière 3 Upper Electric
14 1 487 2300-98 Plate Plaque 3
15 2 471 9678-94 Turning device Dispositif 3
16 2 487 0289-20 Guide pin Cheville 3
17 4 487 1920-05 Handle Manivelle 3
18 1 487 2308-39 Cover plate Plaque recouvrement 3 Europe
19 1 471 7977-03 Blind plug Écrou borgne 3 Ø22
20 1 487 2300-78 Cover plate Plaque recouvrement 3 Electric
21 1 487 2308-79 Cover plate Plaque recouvrement 3 USA
22 4 487 1512-31 Foot Pied 3 M10X80

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

9

Year
Year

Group
Groupe

TD30x30
Door and front

Plaque et devant

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200178/1 10 10 2011

Info

1 1 487 2100-25 Reversible door Porte réversible 3 Complete -63300/99999

1 487 0998-37 Reversible door Porte réversible 3 Complete 63300/100000-
2 1 487 0187-28 •Handle •Manivelle 3 Silvergrey -63300/99999

1 487 0934-25 •Handle •Manivelle 3 Dark grey 63300/100000-

3 1 487 2300-18 •Magnet •Aimant 3
4 1 487 1818-25 •Snap catch •Verrouillage de porte 3 Brass

* 5 1 490 3801-01 •Door gasket •Joint de la porte 1

6 RQ 487 2100-07 Reversible front Façade réversible 3 White Complete

RQ 487 2100-08 Reversible front Façade réversible 3 Red Complete -63300/99999
RQ 487 2100-09 Reversible front Façade réversible 3 Green Complete -63300/99999
RQ 487 2100-10 Reversible front Façade réversible 3 Stainless Complete

RQ 487 2100-11 Reversible front Façade réversible 3 Almond Complete

RQ 487 2100-12 Reversible front Façade réversible 3 Ivory Complete -63300/99999
RQ 487 0989-20 Reversible front Façade réversible 3 Blue wave Complete

RQ 487 0989-41 Reversible front Façade réversible 3 Green Complete

RQ 487 0989-55 Reversible front Façade réversible 3 Stainless Complete

7 1 487 2307-20 Locking unit Unité verrouillage 3
8 1 487 1756-23 •Seal •Etanchéité 1 L=1828mm
9 3 490 3740-01 •Sealing strip •Bande d'étanchéité 1 Per 1m

10 1 487 3390-02 Hinge Charnière 3 Complete
11 1 487 2226-27 Type plade Numéro série plque 3 Wascomat TD30x30

Illustration

Issue
Issue

Notes
Remarques

-63300/99999

-63300/99999

63300/100000-

63300/100000-

63300/100000-

-63300/99999

Month
Month

Page
Page

11

Year
Year

Group
Groupe

Page
Page

13

TD30x30
Control panel

Panneau de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200216/3 17 11 2011

Info

* 1 1 487 2100-48 Control panel Panneau de commande 3 Left -63300/99999
* 1 487 0978-21 Control panel Panneau de commande 3 Left 63300/100000­* 2 1 487 2100-49 Control panel Panneau de commande 3 Right -63300/99999
* 1 487 0978-20 Control panel Panneau de commande 3 Right 63300/100000-

3 2 487 2228-30 Operation sign Etiquette 3 OPL -63300/99999

2 487 2293-40 Operation sign Etiquette 3 OPL 63300/100000-

2 487 2228-31 Operation sign Etiquette 3 AHL -63300/99999

2 487 0910-00 Operation sign Etiquette 3 AHL 63300/100000-

2 487 2228-32 Operation sign Etiquette 3 Payment

2 487 2228-33 Operation sign Etiquette 3 Payment Japan -63300/99999

2 487 0910-02 Operation sign Etiquette 3 Japan Payment 63300/100000-

2 487 2228-34 Operation sign Etiquette 3 Payment USA -63300/99999

2 487 0910-03 Operation sign Etiquette 3 USA USA 63300/100000-

4 2 487 2100-06 Lock Serrure 3 Complete
5 2 487 2307-33 Spacer plate Plaque d'ècartement 3 Plastic
6 2 487 2300-46 Cover Couvercle 3 Plastic
7 2 487 1600-16 Printed circuit board Carte de circuit imprimé 1 Only for the swedish market

2 472 9920-10 Printed circuit board Carte de circuit imprimé 1 Only for the swedish market

2 487 2100-81 Printed circuit board Carte de circuit imprimé 1 -63300/99999

2 472 9920-12 Printed circuit board Carte de circuit imprimé 1 63300/100000-

2 487 2100-80 Printed circuit board Carte de circuit imprimé 1 USA -63300/99999

2 472 9920-11 Printed circuit board Carte de circuit imprimé 1 USA 63300/100000-

8 2 487 2307-53 •Spacer •Entretoise 3 Plastic
9 8 487 1535-21 •Spacer element •Pièce écartement 3

4 487 0281-16 •Spacer sleeve •Manchon entretoise 3 Selecta

10 2 487 0274-48 Plug Fiche 3 4-pole Single coin meter

Illustration

2 487 0274-47

Plug Fiche 3 3-pole Double coin meter

11 2 471 8750-18 Precision fuse Fusible de précision 1,2 1AT
12 2 471 8750-17 Precision fuse Fusible de précision 1,2 630mAT
13 2 487 1924-20 Program sign Indicateur programme 3 OPL -63300/99999

2 487 0911-02 Program sign Indicateur programme 3 OPL 63300/100000-

14 2 487 2336-43 Cover plate Plaque recouvrement 3 Silvergrey -63300/99999

2 487 0982-20 Cover plate Plaque recouvrement 3 Grey 63300/100000-

15 2 487 7057-40 Terminal Terminal 3
16 2 487 2308-33 Filter box Boîtier du filtre 3

2 487 2308-23 Filter box Boîtier du filtre 3 USA

17 2 487 2307-00 Sealing strip Bande d'étanchéité 3
18 2 487 2308-21 Front plate Tôle de façade 3
19 2 487 2100-05 Lock Serrure 3 Complete
20 2 487 2307-25 Magnet Aimant 3
21 4 487 1831-03 Nut Écrou 3 M4
22 1 487 2228-62 Instruction plate Plaque instructionutilisation 3 Manual -63300/99999

1 487 0911-05 Instruction plate Plaque instructionutilisation 3 Manual 63300/100000-

1 487 2228-63 Instruction plate Plaque instructionutilisation 3 Payment -63300/99999

1 487 0911-06 Instruction plate Plaque instructionutilisation 3 Payment 63300/100000-

1 487 2228-64 Instruction plate Plaque instructionutilisation 3 Payment Japan -63300/99999

1 487 0911-09 Instruction plate Plaque instructionutilisation 3 Payment Japan 63300/100000-

1 487 2228-65 Instruction plate Plaque instructionutilisation 3 Payment USA -63300/99999

1 487 0911-07 Instruction plate Plaque instructionutilisation 3 Payment USA 63300/100000-

23 1 432 2620-12 Sign Signe 3 Electrolux
24 2 487 2281-04 Cover plate Plaque recouvrement 3 Silvergrey Central control/LM10

2 487 2281-10 Cover plate Plaque recouvrement 3 Grey Central control/LM10

25 2 471 9628-85 Key switch Commutateur à touche 3 With key
26 2 471 9628-75 Bracket Doigt de verrouillage de 3

porte

Issue
Issue

Notes
Remarques

-63300/99999

63300/100000-

-63300/99999

63300/100000-

Month
Month

Year
Year

Group
Groupe

TD30x30
Control panel

Panneau de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

200216/3 17 11 2011

Info

27 2 471 9628-71 Contact block Bloc de connexion 3 Green
28 2 487 0860-29 Assembly plate Plaque de montage 3 Central control
29 2 487 0279-50 Printed circuit board Carte de circuit imprimé 1 Central control
30 2 487 2600-62 Cable set Ensemble de câbles 3 Central control
31 2 487 2336-56 Assembly plate Plaque de montage 3 Central control

2 487 2336-59 Assembly plate Plaque de montage 3 Gateway

32 2 487 1686-74 Printed circuit board Carte de circuit imprimé 1,2 Central control
33 1 487 2309-90 Cable Câble 3 GND Left

1 487 2309-95 Cable Câble 3 CPC - CPT Left

1 487 2309-96 Cable Câble 3 22-2/22-3 Left

1 487 2309-97 Cable Câble 3 22-1 Left

1 487 2309-98 Cable Câble 3 CPC Left

1 487 2309-90 Cable Câble 3 GND Right

1 487 2309-91 Cable Câble 3 22-2/22-3 Right

1 487 2309-92 Cable Câble 3 CPC - CPT Right

1 487 2309-93 Cable Câble 3 22-0 CPC Right

1 487 2309-94 Cable Câble 3 CPC - CPT Right

34 2 487 2223-80 Lock Serrure 3 OPL

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

15

Year
Year
