Spare Parts Catalogue
Catalogue de pièces de rechange
Laveuses essoreuses
Up to machine No. -725/105470
SU655 Compass
Washer extractor
438 9036-08DOC. NO.
EDITION 9.2010
List of issues
SU655 Compass
Illustration Page Table of contents
102300 7 Lining and top panel
102301 11 Drum, rear gable
102302 13 Door and hinged joint
102316 31 Water connections
102343 37 Drain valve
102344 43 Detergent container
102378 21 Control panel
102380 27 Electric components connection
102383 33 Inlet valves and cable set
102385 35 Inlet valves and cable set
102486 61 Compass control loader
102491 19 Motor control
102492 39 Drain valve, electrical
102500 15 Door lock
102501 41 Steam components
102502 9 Base and outer drum

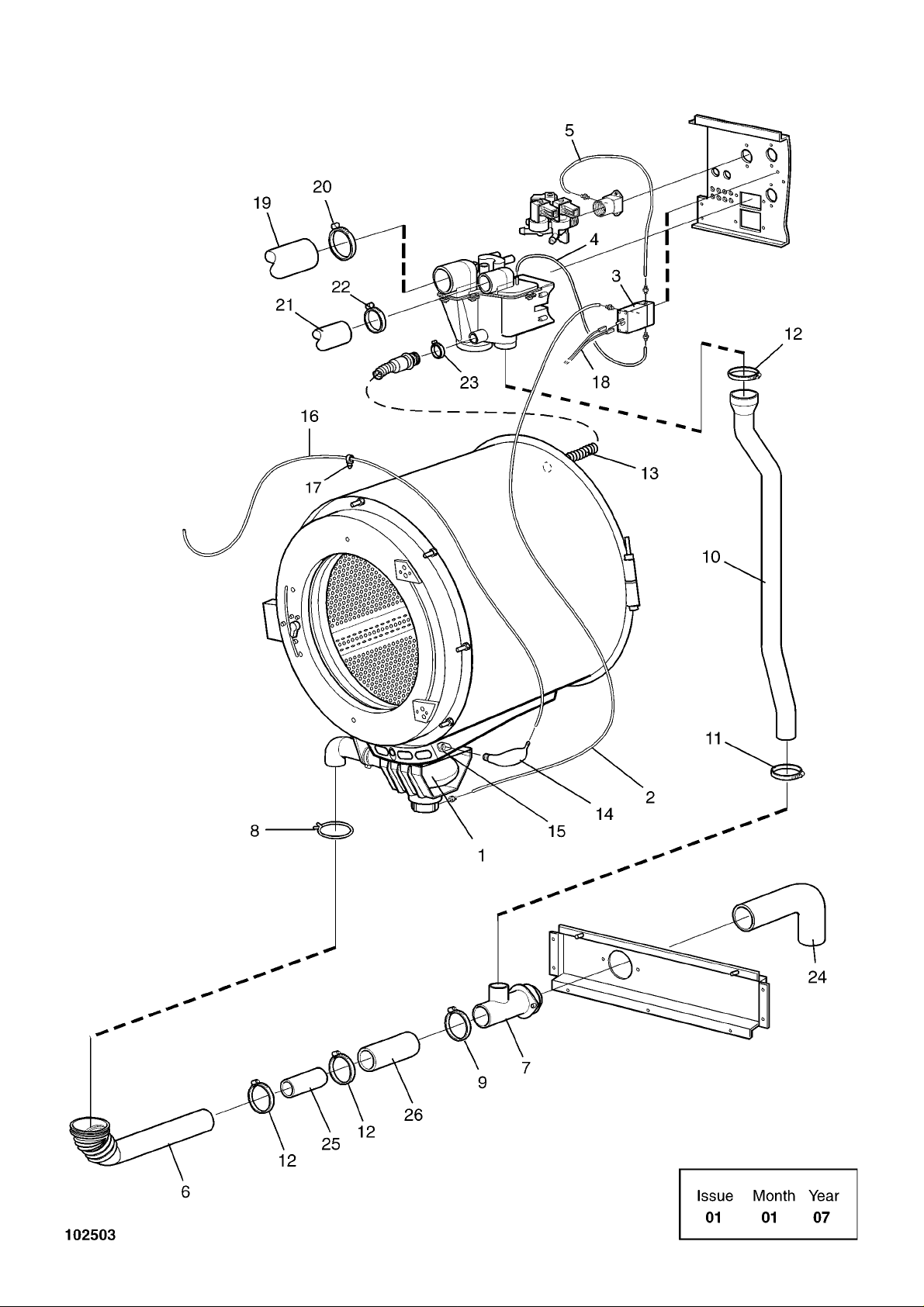

102503 29 Drain valve and hoses
102504 17 Motor
102596 45 Emergency stop
102663 47 Key switch
102672 59 Coin meter
102679 23 Programmer
500109 51 Coin box
500110 53 Coinbox USA
500114 55 Electronic coin meter
500115 49 Coin box
Group
Groupe
Group
Groupe
Page
Page
5
SU655 Compass
Table of contents Table des matières Page/Page
Lining and top panel Panneau frontal avec pupitre de commande 7
Base and outer drum Base et tambour externe 9
Drum, rear gable Tambour, pignon arrière 11
*Door and hinged joint Assemblage articulé et plaque 13
Door lock Serrure de porte 15
Motor Moteur 17
Motor control Contrôle du moteur 19
Control panel Pupitre de commande 21
Programmer Minuterie 23
Electric components connection Composants électriques raccordement électrique 27
Drain valve and hoses Purgeur et flexible 29
Water connections Raccords d'eau 31
Inlet valves and cable set Inlet valves and cable set 33
Inlet valves and cable set Inlet valves and cable set 35
Drain valve Vanne de vidange 37
Drain valve, electrical Drain valve, elec trical 39
Steam components Composants 41

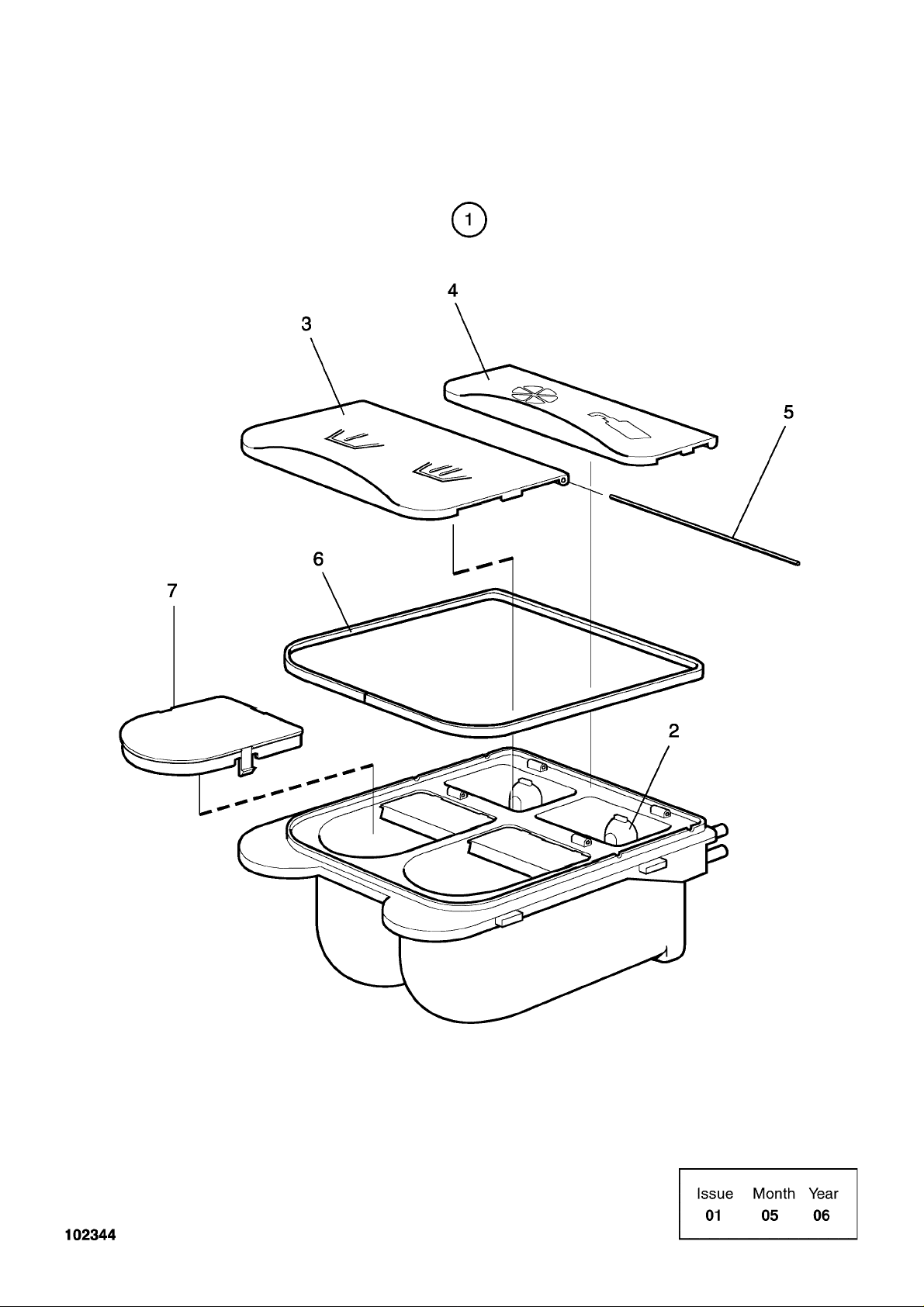

Detergent container Compartiment à savon 43
Emergency stop Arrêt d'urgence 45

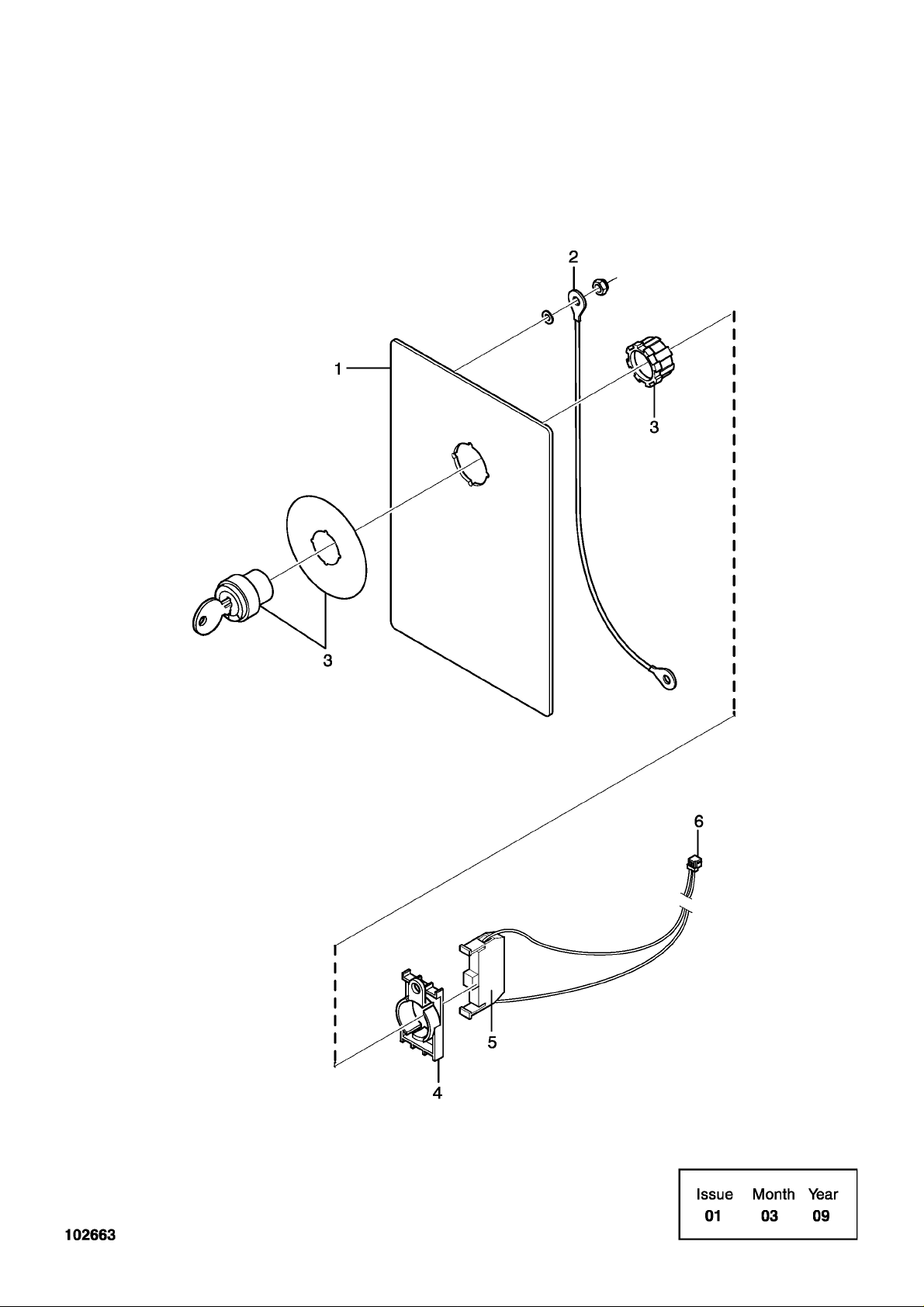

Key switch Commutateur à touche 47
Coin box Boîtier à jetons 49
Coin box Boîtier à jetons 51
Coinbox USA Boîtier à jetons USA 53
Electronic coin meter Monnayeur électronique 55
Coin meter Monnayeur 59
Compass control loader Compass control loader 61
Group
Groupe
SU655 Compass
Lining and top panel
Panneau frontal avec pupitre de commande
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102300/1 4 1 2010
Info
1 1 413 2200-61 Front panel Panneau avant 3 Wave Stainless Complete
1 432 2200-60 Front plate Panneau avant 3 Stainless Complete
1 432 2200-58 Front panel Panneau avant 3 Blue Complete
1 432 2200-53 Front plate Panneau avant 3 White Complete
2 1 •Front plate •Panneau avant 3
3 1 432 2182-04 •Strip •Ruban 3
4 2 471 8196-01 •Plug •Fiche 3
5 2 438 5109-02 •Guide pin •Broche de guidage 3
6 1 471 4672-67 •Protection •Protection 3
7 2 432 2043-03 Side panel Panneau latéral 3 Grey
2 432 2043-10 Side panel Panneau latéral 3 Stainless
8 1 432 2066-01 Rear panel Panneau arrière 3 Upper
9 1 432 2067-01 Rear panel Panneau arrière 3 Lower
10 6 471 8458-02 Nut Écrou 3 M6
11 1 432 2248-01 Brace bracket Support de montant 3
12 1 432 2131-06 Brace Montant 3
13 4 471 7565-21 Velcro tape Bande de serrage 3
14 1 432 2121-06 Brace Montant 3
15 1 432 2290-65 Top panel Couvercle 3
1 413 2201-06 Top panel Couvercle 3 With lock
1 432 2290-66 Top panel Couvercle 3 No detergent container
1 413 2201-32 Top panel Couvercle 3 No detergent container
16 1 471 7826-10 •Lock •Serrure 1,2
17 1 472 9900-99 •Key •Touche 1,2 SET
18 1 432 2259-01 Plate Plaque 3
1 432 2215-01 Plate Plaque 3
Illustration
19 2 432 2273-01
Guide Guide 3
20 1 471 8641-02 Plug Fiche 3
21 2 471 8344-35 Screw Vis 3 M6X16
22 2 735 2153-01 Lock washer Rondelle d'arrêt 3 6,4
23 2 471 7864-01 Clip Colliers de serrage 3 M6
24 2 432 2180-01 Spacer Entretoise 3
25 1 432 6318-01 Bracket Pièce de retenue 3
26 1 471 8861-02 Level control Réglage de niveau 1
27 1 413 2915-01 Cable set Jeu de câbles 3 Compass Control
1 413 2915-02 Cable set Jeu de câbles 3 Clarus Control
28 1 471 2436-10 Hose Flexible 3
29 1 471 2265-69 T-pipe Tube en T 3
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
7
Year
Year
Group
Groupe
SU655 Compass
Base and outer drum
Base et tambour externe
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102502/1 5 12 2009
Info
1 1 413 4315-51 Frame Base 3
2 4 432 1453-01 •Tensioner •Crochet 3
3 2 725 2465-71 •Screw •Vis 3 M8X70
4 8 471 7807-02 •Tension plate •Tôle de serrage 3 18x8,4x2
5 2 732 2118-01 •Locking nut •Contre-écrou 3 M8
6 1 432 1451-01 •Bracket •Support 3
7 3 471 9827-11 Heating element Élément de chauffage 1,2 6kW 240V
3 471 9827-12 Heating element Élément de chauffage 1,2 6KW 254V
3 471 9827-13 Heating element Élément de chauffage 1,2 6kW 277V
3 471 9829-11 Heating element Élément de chauffage 1,2 6kW 240V MOP
3 471 9829-12 Heating element Élément de chauffage 1,2 6KW 254V MOP
3 471 9829-13 Heating element Élément de chauffage 1,2 6kW 277V MOP
8 1 413 2965-24 Cable set Jeu de câbles 3 EL/DS
1 413 2965-25 Cable set Jeu de câbles 3 1AC 240V/3AC 415V
1 413 2965-22 Cable set Jeu de câbles 3 400V
1 413 2965-23 Cable set Jeu de câbles 3 230V 1AC/230V 3AC 230V
9 2 413 2965-01 Cable set Jeu de câbles 3 400V 400V
10 1 472 9904-98 Sensor Capteur 1,2 Complete
11 1•Discharge•Collier de serrage
12 1 •Bushing •Douille
13 1 413 3272-25 Cable set Jeu de câbles 3 Temp
14 1 432 1654-01 Cover Couvercle 3
15 1 432 1653-01 Clamp Bride de fixation 3
16 1 438 9569-01 Transformer Transformateur 1 200V
1 438 9563-01 Transformer Transformateur 3 380-480V
1 438 9573-01 Transformer Transformateur 3 100-120V
17 1 432 2985-01 Cable set Jeu de câbles 3 200V
1 432 2977-01 Cable set Jeu de câbles 3 100-120V 400- 480V
18 1 432 1295-01 Bracket Pupitre 3 Trafo 200V
1 432 1421-01 Bracket Pupitre 3
1 432 1338-01 Cover Couvercle 3
19 2 432 2198-02 Rubber strip Joint caoutchouc 3
20 Rq 471 9822-99 Plug Fiche
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
9
Year
Year
Group
Groupe
SU655 Compass
Drum, rear gable
Tambour, pignon arrière
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102301/1 4 1 2010
Info
1 1 432 1573-11 Outer drum Tambour extérieur 3 Non-heated
1 432 1573-12 Outer drum Tambour extérieur 3 El/Dual heating
1 432 1573-13 Outer drum Tambour extérieur 3 Steam
2 1 432 1608-21 Rear gable Pignon arrière 1
3 1 432 1503-11 •Inner drum •Intérieur du tambour 1
3A 2 472 9708-01 ••Door ••Plaque 1 MOP
4 1 472 9913-15 •Repair kit •Kit de reconditionnement 3
5 1 ••Bushing ••Douille
6 1 ••Ball bearing ••Roulement à billes
7 1 ••Ball bearing ••Roulement à billes
8 2 ••Sealing ring ••Bague d'étanchéité
9 1 ••Sealing ring ••Bague d'étanchéité
10 1 438 8155-04 ••Seal ••Joint
11 1 432 1548-01 •Lining •Panneau de renfort 3
12 1 432 1563-01 •Bearing housing •Logement de palier 3
13 1 432 1543-01 •End piece •Pignon 3
14 10 471 8323-01 •Screw •Vis 3 M6X12
15 10 471 8328-02 •Screw •Vis 3 M12X50
16 1 432 1552-01 •Pulley •Poulie 3
17 1 735 9630-01 •Wedge •Cale 3 18x11x63
18 1 735 3144-00 •C-clamp •Presse à main 3 SgA5 5
19 2 432 1568-01 Tension strap Extenseur 3
20 2 471 9222-59 Screw Vis 3 M8X140
21 4 471 8502-14 Washer Rondelle 3 BRB 8,4X17
22 2 732 2118-01 Locking nut Contre-écrou 3 M8
23 - Not used
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
11
Year
Year
Group
Groupe
SU655 Compass
Door and hinged joint
Assemblage articulé et plaque
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102302/1 6 5 2010
Info
1 1 432 1873-01 Support frame Panneau de fixation 3
2 4•Nut •Écrou 3M6
3 4 432 1951-01 •Bracket •Support de montage 3
4 11 471 8404-02 Locking nut Contre-écrou 3 M6
5 1 432 1890-02 Trim panel Panneau d'habillage 3
1 432 1888-11 Trim panel Panneau d'habillage 3 Stainless
* 6 1 413 4312-01 Door Plaque 1 Complete
1 413 4312-02 Door Plaque 1 Complete Lagoon
7 1 432 1828-02 •Door •Plaque 3
8 1 432 1858-01 •Door glass •Vitr e de la porte 1,2
1 432 1858-02 •Door glass •Vitre de la porte 1,2 Lagoon/ AquaClean
9 1 432 1843-02 •Door gasket •Joint de porte 1,2
10 4 432 1950-02 •Hinged joint •Assemblage articulé 1
11 8 438 4062-01 •Bushing •Douille 3
12 2 432 1962-01 •Pin •Goupille 3
13 1 472 9920-02 •Knob •Bouton de porte 1,2 Complete
14 1 ••Knob ••Bouton de porte Complete
15 1 725 2366-61 ••Screw ••Vis 3 M6SF 6X12
16 1 432 2270-01 ••Knob ••Bouton de porte 3
17 1 472 9920-01 •Lock shaft •Axe de verrouillage 1,2 Complete
18 1 ••Lock shaft ••Axe de verrouillage
19 1 ••Washer ••Rondelle
20 2 ••Bushing ••Douille
21 1 ••Torsion spring ••Ressort rotatif
22 1 432 2620-12 Sign Échelle 3 Electrolux
1 432 2620-02 Sign Signe 3 Wascomat
1 432 2620-03 Sign Signe 3 Nyborg
1 432 2620-04 Sign Signe 3 Zanussi
23 12 471 8344-36 Screw Vis 3
24 1 438 8115-04 Rubber strip Joint caoutchouc 3 L=1470
25 11 471 8527-01 Spring washer Rondelle à ressort 3
26 - Not used
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
13
Year
Year
Group
Groupe
SU655 Compass
Door lock
Serrure de porte
Item
Qua.
Article
Qua.
1 1 438 9561-01 Door locking device Serrure de porte 1,2 Complete
2 3 471 8342-47 Screw Vis 3 M6X25
3 1 432 2905-12 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102500/1 1 1 2007
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
15
Year
Year
Group
Groupe
SU655 Compass
Motor
Moteur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102504/1 2 10 2009
Info
1 1 438 9704-31 Motor Moteur 1,2 Complete
2 1 •Pulley •Poulie 3
3 1 471 8826-01 •Tacho sensor •Tacho sensor 3
4 1 432 1229-01 •Cover •Couvercle 1
5 1 471 8827-01 •Magnet •Aimant 3
6 1 438 0016-10 •Pipe •Tube 3
7 2 438 4049-01 •Damper •Amortisseur 3
8 2 471 8502-24 •Washer •Rondelle 3 12x35
9 2 471 7867-01 •Pin •Goupille/broche 3
10 1 432 1465-01 •Flange bushing •Douille à bride 3
11 2 432 1463-01 Bracket Support de montage 3
12 2 432 1472-01 Clamp Bride de fixation 3
13 1 Not used
14 1 432 1455-01 Washer Rondelle 3
15 1 725 2538-51 Screw Vis 3 M12X35
16 1 471 8502-10 Washer Rondelle 3 12x35
17 1 471 7705-05 Ribbed belt Courroie poly V 1,2
18 1 432 2991-02 Cable set Jeu de câbles 3
19 1 438 9799-03 Cover Couvercle 3
20 1 472 9913-91 Drip guard Lèche-goutte 3 COMPL.
21 1 432 2983-02 Cable set Jeu de câbles 3
22 1 413 3272-16 Cable set Jeu de câbles 3
23 1 438 9799-02 Clamp Attache 3
24 3 471 8342-13 Screw Vis 3 MRT-TT 4X10
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
17
Year
Year
Group
Groupe
SU655 Compass
Motor control
Contrôle du moteur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102491/1 2 5 2009
Info
1 1 472 9929-22 Motor control Contrôle du moteur 1 200-240V Complete
2 1 413 2918-05 •Cable set •Jeu de câbles 1,2 4-pole
1 413 2918-06 •Cable set •Jeu de câbles 1,2 4-pole Trafo
1 413 2918-08 •Cable set •Jeu de câbles 1,2 4-pole Japan
3 1 438 9799-12 Clamp A ttache 3
4 1 438 9799-01 Cover Couvercle 3
5 1 Cable set Jeu de câbles 3 See motor
6 1 413 3084-21 Cable set Jeu de câbles 3 P-bus - X302
7 1 432 2925-01 Cable set Jeu de câbles 3
8 1 438 8774-02 Printed circuit board Carte circuit 3
9 3 471 8768-02 Fuse Porte-fusible 1,2 15A
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
19
Year
Year
Group
Groupe
SU655 Compass
Control panel
Pupitre de commande
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102378/1 6 11 2008
Info
1 1 432 2263-01 Front panel Panneau avant 3
2 1 472 5792-02 Panel sign Voyant du tableau 1 40°, 60°
1 472 5792-01 Panel sign Voyant du tableau 1 1&2
1 472 5792-10 Panel sign Voyant du tableau 1 1&2 Coin
1 472 5793-01 Panel sign Voyant du tableau 1 NEUTRAL USA, OPL
3 1 471 7788-10 Sign Échelle 3
4 1 413 2606-10 Type plate Numéro série plaque 3 W4250M
1 413 2611-32 Type plate Numéro série plaque 3 SU655cc Coin
1 413 2611-33 Type plate Numéro série plaque 3 SU655co OPL
5 1 432 2150-11 Cover plate Plaque recouvrement 3
6 1 432 2647-23 Instruction plate Plaque instruction utilisation 3 40°, 60°
1 432 2647-24 Instruction plate Plaque instruction utilisation 3 1, 2
1 432 2647-26 Instruction plate Plaque instruction utilisation 3 NEUTRAL
1 432 2647-21 Instruction plate Plaque instruction utilisation 3 Swedish
1 432 2647-30 Instruction plate Plaque instruction utilisation 3 USA English/Spanish COIN
1 432 2647-26 Instruction plate Plaque instruction utilisation 3 USA, OPL
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
21
Year
Year
Group
Groupe
SU655 Compass
Programmer
Minuterie
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102679 1 2 2010
Info
1 1 432 6902-04 Programmer Minuterie 1,2 Without software. Software
2 1 •Printed circuit board •Carte circuit CPU
3 1 432 8702-03 •Display •Affichage 1,2
4 1 •Program selector •Commutateur rotatif 1,2
5 1 ••Knob ••Bouton de porte
6 2 ••Rubber cushion ••Coussinet de caoutchouc
7 1••Spring••Ressort
8 1 ••Sleeve ••Manchon
9 1 ••Cover ••Couvercle
10 1 438 9659-01 ••Program selector ••Commutateur rotatif 1,2
11 1••Spring••Ressort
12 4 471 8346-09 ••Screw ••Vis 3 T40x30
13 1 ••Ring ••Anneau
14 1 432 6344-02 •Cover •Couvercle 3
15 2 432 6327-01 •Bracket •Pièce de retenue 3
16 2 471 8346-02 •Screw •Vis 3
17 1 413 3280-01 •Cable set •Jeu de câbles 3 20-pole
18 1 413 3274-20 •Cable set •Jeu de câbles 3 4-pole
19 1 432 6325-01 •Cover •Couvercle 3 Front
20 1 432 6324-01 •Cover •Couvercle 3 Rear
21 1 471 4673-95 •Sign •Échelle 3
22 1 471 4673-97 Sign Échelle 3
23 1 413 3274-06 Cable set Jeu de câbles 3 D-bus
24 1 413 3084-18 Cable set Jeu de câbles 3 P-bus
25 1 413 3274-22 Cable set Jeu de câbles 3 M-COM
26 1 413 3275-02 Cable set Jeu de câbles 3 Level control
27 1 432 6326-01 Cover Couvercle 3
28 1 432 2905-12 Cable set Jeu de câbles 3 Door/Temp./Tacho.
Illustration
29 1 432 6345-01
Arm Bras 3
30 1 471 8861-01 Level guard Limiteur de niveau 1,2
31 1 471 2442-41 Hose Flexible 1 L=70
32 1 471 8863-01 Level guard Limiteur de niveau 1,2
33 1 438 2440-02 Hose Flexible 1 L=100
34 1 471 2265-69 T-pipe Tube en T 3
Issue
Issue
Notes
Remarques
Month
Month
available on website
Page
Page
23
Year
Year
Group
Groupe
SU655 Compass
Electric components connection
Composants électriques raccordement électrique
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102380/1 6 6 2009
Info
1 1 432 2154-01 Mounting plate Plaque de montage 3
2 Rq 438 9636-22 Contactor Relais 1,2 50Hz
Rq 438 9636-23 Contactor Relais 1,2 60Hz
Rq 438 9636-24 Contactor Relais 1,2 50/60Hz
3 Rq 438 9678-01 Main switch Main switch 1 3-pole, 30A
Rq 438 9678-02 Main switch Main switch 1 3-pole, 40A
Rq 438 9678-03 Main switch Main switch 1 3-pole, 50A
Rq 438 9678-04 Main switch Main switch 1 3-pole, 70A
Rq 438 9678-11 Main switch Main switch 1 4-pole, 30A
Rq 438 9678-12 Main switch Main switch 1 4-pole, 40A
Rq 438 9678-13 Main switch Main switch 1 4-pole, 50A
Rq 438 9678-14 Main switch Main switch 1 4-pole, 70A
4 2 471 8767-01 Block Cale 3 SL10
2 471 8767-02 Block Cale 3 SL16
5 1 471 8783-01 Block Cale 3 5-pole
1 471 8783-03 Block Cale 3 3-pole
1 471 8783-04 Block Cale 3 4-pole
6 1 432 2258-01 Plate Plaque 3
7 1 471 7859-12 Clamp A ttache 3 Lower part
8 1 471 7859-16 Clamp A ttache 3 Upper part
9 1 432 2199-01 Plate Plaque 3 Ø21
1 432 2199-03 Plate Plaque 3 Ø26
1 432 2199-05 Plate Plaque 3 Ø33
10 1 438 8720-01 Grommet Oeillet 3 M25
1 438 8720-02 Grommet Oeillet 3 M32
1 438 8720-03 Grommet Passe-fil 3 M40
11 1 487 1702-45 Cable Câble 3
12 1 432 2984-01 Cable set Jeu de câbles 3
13 1 413 3182-02 Cable set Jeu de câbles 3 Heating
1 413 2915-02 Cable set Jeu de câbles 3 MOP
14 3 432 2954-03 Cable set Jeu de câbles 3
15 1 432 2954-13 Cable set Jeu de câbles 3
1 432 2954-14 Cable set Jeu de câbles 3 MOP
16 1 432 2983-02 Cable set Jeu de câbles 3
17 1 432 3092-86 Cable set Jeu de câbles 3
18 1 432 3106-01 Cable set Jeu de câbles 3 Trafo
19 1 413 3082-35 Cable set Jeu de câbles 3
20 1 413 2905-02 Cable set Jeu de câbles 3 Trafo Trafo
21 1 432 2257-01 Mounting plate Plaque de montage 3
22 1 432 6805-06 Power supply Alimentation principale 1,2
23 1 432 6320-01 Clamp Attache 3
24 1 432 2256-01 Plate Plaque 3
25 1 432 6930-02 Printed circuit board Carte circuit 1,2 I/O-card type 2
26 Rq 438 8701-01 Multistik Multi-grippe 3
Rq 438 8701-03 Multistik Multi-grippe 3
27 1 413 3274-01 Cable set Jeu de câbles 3 D-bus
28 1 432 6903-02 Printed circuit board Carte circuit 1,2 I/O-card
1 432 6933-02 Printed circuit board Carte circuit 1,2 I/O-card type 3
29 Sign Échelle 3
30 1 413 3274-03 Cable set Jeu de câbles 3 4-pole
31 1 413 3084-25 Cable set Jeu de câbles 3 4-pole
32 1 432 6323-01 Cover Couvercle 3
33 1 438 8797-02 Printed circuit board Carte circuit 1,2
34 2 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A
35 3 471 7960-02 Support Support 3
36 1 413 3082-05 Cable set Jeu de câbles 3
37 1 762 1182-10 Grommet Oeillet 3 Ø22,2MM
38 1 438 7950-02 Cover washer Rondelle protection 3 14-pole
39 1 438 7950-01 Cover washer Rondelle protection 3 4-pole
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
25
Year
Year
Group
Groupe
SU655 Compass
Electric components connection
Composants électriques raccordement électrique
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102380/1 6 6 2009
Info
40 1 413 2946-01 Cable set Jeu de câbles 3
41 2 471 7977-03 Cover plug Couvre-bouchon 3
42 1 471 7977-04 Cover plug Couvre-bouchon 3
43 1 432 1220-01 Cover Couvercle 3
44 1 432 3604-01 Cover Couvercle 3 With hole
1 432 3604-02 Cover Couvercle 3 Without hole
45 1 471 9678-94 Knob Bouton de porte 1
46 1 471 4673-93 Sign Échelle 3 I/O-card type 2
47 1 413 3084-02 Cable set Jeu de câbles 3 4-pole P-bus
48 1 432 3076-01 Cable set Jeu de câbles 3 Trafo-EWD2300
49 2 471 8750-16 Fuse Porte-fusible 1,2 3,15A
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
27
Year
Year
Group
Groupe
SU655 Compass
Drain valve and hoses
Purgeur et flexible
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102503/1 1 1 2007
Info
1 1 432 2502-01 Drain valve Vanne de vidange 1,2
2 1 471 8139-16 Hose Flexible 1 L=2250
3 1 471 8243-07 Solenoid valve Electrovanne 1,2 230V 50Hz
1 471 8243-08 Solenoid valve Electrovanne 1,2 208-240V 60Hz
1 471 8243-10 Solenoid valve Electrovanne 1,2 230V 50/60Hz Japan
4 1 438 8102-06 Hose Flexible 1 L=330
5 1 471 8139-01 Hose Flexible 1 L=330
6 1 432 2519-02 Hose Flexible 1
7 1 432 2511-01 Drain pipe connection Raccord de vidange 3
8 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
9 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
10 1 432 2521-03 Hose Flexible 1
11 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
12 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
13 1 432 2508-02 Hose Flexible 1
14 1 432 2507-01 Air tube Chambre de compression 1
15 1 432 2506-01 Connection Connexion 3
16 1 471 8118-01 Hose Flexible 1 L=1600
17 Rq 471 7887-01 Clip Colliers de serrage 3
18 1 432 3182-43 Cable set Jeu de câbles 3 X50
19 1 471 8128-67 Hose Flexible 1
20 2 736 2840-51 Hose clamp Attache flexible 3 Ø50-63
21 1 471 8124-08 Hose Flexible 1
22 2 736 2831-51 Hose clamp Attache flexible 3 Ø36-42
23 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
Illustration
24 1 471 4835-01
Drain hose Flexible de vidange 1 Ø75
25 - 471 8613-05 Tube Tube 3 Ø50, L=80
26 - 471 8128-41 Hose Flexible 1 L=90, 1 1/2''
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
29
Year
Year
Group
Groupe
SU655 Compass
Water connections
Raccords d'eau
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102316/1 1 6 2006
Info
1 1 438 0056-03 Nipple Raccord 3 Black, 3/4"
1 438 0056-04 Nipple Raccord 3 White, 3/4", USA
2 Rq 471 8693-21 Filter Filtre 3
3 1 471 8199-01 Gasket Joint 3
4 1 471 8688-13 Nipple Raccord 3 1/8''
5 1 741 5109-25 Plug Fiche 3 El-drain
6 1 740 4206-00 O-ring Joint torique 3 El-drain
7 Rq 472 6761-01 Cover washer Rondelle protection 3
8 1 432 2301-01 Siphon breaker Rupteur de siphon 3
9 Rq 471 8175-01 Plug Fiche 3
10 1 471 8644-02 Plug Fiche 3
11 1 432 2306-01 Hose Flexible 1
12 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
13 1 471 7871-04 Hose clamp Attache flexible 3
14 - Not used
15 - Not used
16 Rq 877 5211-08 Hose Flexible 1 Per 1 m
17 Rq 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
18 Not used
Rq 432 2308-01 Hose Flexible 1
19 Not used
Rq 736 2825-51 Hose clamp Attache flexible 3 Ø32
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
31
Year
Year
Group
Groupe
Page
Page
33
SU655 Compass
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102383/1 3 11 2009
Info
1 1 471 8240-63 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, BSP
1 471 8240-69 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, NH
2 2 471 8210-70 Valve Electrovanne 1 208-240V 50/60Hz, BSP
1 471 8210-79 •Coil •Bobine 1,2 50/60 Hz
2 471 8210-71 Valve Electrovanne 1 208-240V 60Hz, NH USA USA
1 471 8210-78 •Coil •Bobine 1,2 60Hz
3 1 413 3088-10 Cable set Jeu de câbles 3
4 1 413 3182-15 Cable set Jeu de câbles 3
5 1 413 3182-16 Cable set Jeu de câbles 3
Illustration
Issue
Issue
Notes
Remarques
USA USA
Month
Month
Year
Year
Group
Groupe
Page
Page
35
SU655 Compass
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102385/1 3 11 2009
Info
1 1 471 8240-63 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, BSP
1 471 8240-69 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, NH
2 3 471 8210-70 Valve Electrovanne 1 208-240V 50/60Hz, BSP
1 471 8210-79 •Coil •Bobine 1,2 50/60 Hz
3 471 8210-71 Valve Electrovanne 1 208-240V 60Hz, NH USA USA
1 471 8210-78 •Coil •Bobine 1,2 60Hz
3 1 413 3088-10 Cable set Jeu de câbles 3
4 1 413 3182-15 Cable set Jeu de câbles 3
5 1 413 3182-16 Cable set Jeu de câbles 3
6 1 413 3182-14 Cable set Jeu de câbles 3
Illustration
Notes
Remarques
USA
Issue
Issue
Month
Month
Year
Year
Group
Groupe
SU655 Compass
Drain valve
Vanne de vidange
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102343/1 2 11 2008
Info
1 1 432 2502-01 Drain valve Vanne de vidange 1,2
2 1 438 0051-01 •Lower frame •Châssis inférieur 3
3 1 471 8195-01 •Diaphragm •Diaphragme 1,2
4 1 438 0054-01 •Piston •Piston 3
5 1 438 0053-01 •Housing •Logement 3
6 1 438 0055-01 •Gland •Presse-étoupe 3
7 1 438 0052-01 •Cover •Couvercle 3
8 2 471 7818-01 •Spring •Ressort 1
9 1 432 2505-01 •Hose housing •Membrane de vidange 1,2
10 1 432 2501-01 •Upper frame •Partie supérieure 3
11 2 471 7871-04 •Hose clamp •Attache flexible 3
12 1 471 8688-13 •Nipple •Raccord 1 1/8''
13 4 734 1153-09 Washer Rondelle 3 BRB 6,4X12
14 4 732 2116-42 Locking nut Contre-écrou 3 M6
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
37
Year
Year
Group
Groupe
SU655 Compass
Drain valve, electrical
Drain valve, electrical
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102492/1 3 6 2009
Info
1 1 471 8215-01 Drain valve Vanne de vidange 1,2 50/60Hz
1 471 8215-03 Drain valve Vanne de vidange 1,2 50/60Hz Normally closed
2 1 432 2548-01 Cover Couvercle 3
3 1 432 2531-01 Mounting plate Plaque de montage 3
4 1 432 2537-01 Support Support 3
5 1 432 2516-04 Hose Flexible 1
6 1 471 7871-07 Hose clamp Attache flexible 3
7 3 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
8 1 432 2534-01 Mounting plate Plaque de montage 3
9 1 432 2518-04 Hose Flexible 1
10 1 413 2902-09 Cable set Jeu de câbles 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
39
Year
Year
Group
Groupe
SU655 Compass
Steam components
Composants
Item
Qua.
Article
Qua.
1 1 432 1631-01 Steam injector Injecteur de vapeur 3
2 1 471 8126-28 Steam hose Tuyau flexible de vapeur 1
3 1 432 1673-01 Bracket Pupitre 3
4 1 471 8695-01 Nipple Raccord 3
5 1 471 2937-01 Bracket Support 3
6 1 471 8697-01 Adapter Adaptateur 3
7 1 471 8279-03 Valve Electrovanne 1,2 50/60 Hz
8 1 432 3058-01 Cable set Jeu de câbles 3
9 1 471 8624-01 Nipple Raccord 3
10 1 744 3113-06 Filter Filtre 3 1/2''
Art.No
Réf. article
Description Description Info
1 471 8279-08 •Repair kit •Kit de réparation 1,2
Illustration
Schéma
102501/1 1 1 2007
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
41
Year
Year
Group
Groupe
SU655 Compass
Detergent container
Compartiment à savon
Item
Qua.
Article
Qua.
1 1 432 2401-01 Detergent container Compartiment à savon 1,2
2 2 432 2404-01 •Siphon •Siphon 1,2
3 1 432 2405-01 •Cover •Couvercle 1,2
4 1 432 2406-01 •Cover •Couvercle 1,2
5 2 432 2407-01 •Shaft •Arbre 3
6 1 438 8103-01 •Seal •Joint 1,2
7 1 432 2409-01 Cover Couvercle 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102344/1 1 5 2006
Info
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
43
Year
Year
Group
Groupe
SU655 Compass
Emergency stop
Arrêt d'urgence
Item
Qua.
Article
Qua.
1 1 432 2150-12 Cover plate Plaque recouvrement 3
2 1 432 2982-20 Cable set Jeu de câbles 3
3 1 471 9628-32 Emergency stop Arrêt d'urgence 1
4 1 471 9628-75 Bracket Pièce de retenue 1
5 2 471 9628-70 Socket Bloc de connexion 1 NC Red
6 1 471 9628-71 Socket Bloc de connexion 1 NO Green
7 1 413 3184-16 Cable set Jeu de câbles 3
8 1 413 3272-19 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102596 1 1 2009
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
45
Year
Year
Group
Groupe
SU655 Compass
Key switch
Commutateur à touche
Item
Qua.
Article
Qua.
1 1 432 2150-12 Cover plate Plaque recouvrement 3
2 1 432 2982-20 Cable set Jeu de câbles 3
3 1 471 9628-85 Key switch Commutateur à touche 1
4 1 471 9628-75 Bracket Pièce de retenue 1
5 1 471 9628-71 Socket Bloc de connexion 1 NO Green
6 1 413 3272-21 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102663 1 3 2009
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
47
Year
Year
Group
Groupe
SU655 Compass
Coin box
Boîtier à jetons
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
500115 1 10 2009
Info
1 1 432 2185-02 Bracket Pupitre 3
2 1 432 2174-12 Frame Châssis 3
3 1 432 2175-12 Frame Châssis 3
4 1 432 2203-21 Coin box Boîtier à jetons 3 Complete
1 432 2203-22 Coin box Boîtier à jetons 3 Japan Complete
5 4 471 7958-02 Support Support 3
6 1 438 8790-01 Printed circuit board Carte circuit 1,2 PW9
1 438 8775-01 Printed circuit board Carte circuit 1,2
1 438 8775-02 Printed circuit board Carte circuit 1,2 230V Blocking Electronic coin
1 438 8775-05 Printed circuit board Carte circuit 1,2 9V Blocking Electronic coin
7 1 432 3094-01 Cable set Jeu de câbles 3 PW9
8 1 413 3276-01 Cable set Jeu de câbles 3 6-pole
9 1 432 2300-01 Bracket Pupitre 3 Classic Control
10 1 438 8778-12 Printed circuit board Carte circuit 1,2 Classic Control
11 1 438 8921-90 Display Affichage 1,2 Classic Control
12 1 413 3279-01 Cable set Jeu de câbles 3 9-POLE Classic Control
13 5 471 7960-02 Support Support 3 Classic Control
14 1 438 8778-01 Coin counter Compteur 1,2 230V Classic Control
1 438 8778-02 Coin counter Compteur 1,2 120V Classic Control
15 1 432 3096-15 Cable set Jeu de câbles 3 Classic Control
16 1 432 3192-71 Cable set Jeu de câbles 3 2-pole Classic Control
Illustration
Notes
Remarques
meter
meter
Issue
Issue
Month
Month
Page
Page
49
Year
Year
Group
Groupe
SU655 Compass
Coin box
Boîtier à jetons
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
500109 1 10 2009
Info
1 1 432 2234-12 Coin box Boîtier à jetons 3 Complete Slanted panel
1 432 2234-02 Coin box Boîtier à jetons 3 C omplete Vertical panel
2 1 432 2231-02 •Coin box •Boîtier à jetons 3
3 1 432 2268-01 •Frame •Châssis 3
4 1 432 2173-02 •Frame •Châssis 3
5 1 432 2233-01 Coin box Boîtier à jetons 3 Complete Random key
1 432 2233-02 Coin box Boîtier à jetons 3 C omplete Key 46080
1 432 2233-03 Coin box Boîtier à jetons 3 C omplete Key 46199
1 432 2233-04 Coin box Boîtier à jetons 3 C omplete Key 46819
6 1 432 2232-01 •Coin box •Boîtier à jetons 3
7 1 472 9919-30 •Lock •Serrure 3 Random key
1 472 9919-31 •Lock •Serrure 3 Key 46080
1 472 9919-32 •Lock •Serrure 3 Key 46199
1 472 9919-33 •Lock •Serrure 3 Key 46819
8 4 471 7960-02 Support Support 3
9 1 438 8775-01 Printed circuit board Carte circuit 3
1 438 8775-05 Printed circuit board Carte circuit 3 9V Blocking Electronic coin
1 438 8790-03 Printed circuit board Carte circuit 3 PW 9
10 1 413 3276-01 Cable set Jeu de câbles 3 6-pole
1 432 3096-15 Cable set Jeu de câbles 3 PW 9
11 1 413 3084-09 Cable set Jeu de câbles 3 4-pole
12 1 432 3094-01 Cable set Jeu de câbles 3 PW9
13 1 432 3092-10 Cable set Jeu de câbles 3 2-pole PW 9
Illustration
Issue
Issue
Notes
Remarques
Month
Month
meter Electronic coin meter
Page
Page
51
Year
Year
Group
Groupe
SU655 Compass
Coinbox USA
Boîtier à jetons USA
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
500110 1 10 2009
Info
1 1 432 2234-32 Coin box Boîtier à jetons 3 Complete Slanted panel
1 432 2234-22 Coin box Boîtier à jetons 3 Complete Vertical panel
2 1 432 2231-11 •Coin box •Boîtier à jetons 3
3 1 432 2268-01 •Frame •Châssis 3
4 1 432 2173-02 •Frame •Châssis 3
5 4 471 7960-02 Support Support 3
6 1 438 8775-01 Printed circuit board Carte circuit 1,2
7 1 413 3084-09 Cable set Jeu de câbles 3 4-pole
8 1 413 3276-01 Cable set Jeu de câbles 3 6-pole
9 1 438 8701-04 Frame Châssis 3 2-pole
1 438 8701-03 Multistik Multi-grippe 3 2-pole
10 1 438 8701-01 Multistik Multi-grippe 3 3-pole
1 438 8701-02 Multistik Multi-grippe 3 3-pole
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
53
Year
Year
Group
Groupe
Page
Page
55
SU655 Compass
Electronic coin meter
Monnayeur électronique
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
500114 4 5 2010
Info
1 1 438 8920-01 Coin meter Monnayeur 3 2 Coins, 100+500 JPY 230V
1 438 8920-11 Coin meter Monnayeur 3 2 Coins, 100+500 JPY 9V
1 438 8920-02 Coin meter Monnayeur 3 2 Coins, 0,5+1 NZD
2 1 438 8930-01 Coin meter Monnayeur 3 JPY+WON
1 438 8930-02 Coin meter Monnayeur 3 NZD+AUD
1 438 8930-03 Coin meter Monnayeur 3 EUR+DKK+NOK
1 438 8930-04 Coin meter Monnayeur 3 EUR+SEK
1 438 8930-05 Coin meter Monnayeur 3 HKD+TWD
1 438 8930-06 Coin meter Monnayeur 3 MOP+MYR+SGD
1 438 8930-07 Coin meter Monnayeur 3 CHF+CZK+LTL
1 438 8930-08 Coin meter Monnayeur 3 AED+ZAR+ILS
1 438 8930-09 Coin meter Monnayeur 3 GBP+EUR
1 438 8930-10 Coin meter Monnayeur 3 PLN+EUR
1 438 8930-11 Coin meter Monnayeur 3 EUR+Tokens
Illustration
Issue
Issue
Notes
Remarques
Blocking
Blocking
Month
Month
Year
Year
Group
Groupe
SU655 Compass
Coin meter
Monnayeur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102672 4 4 2010
Info
1 1 438 8923-01 Coin meter Monnayeur 3 1 Coin, 0,25 USD
1 438 8923-03 Coin meter Monnayeur 3 1 Coin, 100 JPY
1 438 8923-04 Coin meter Monnayeur 3 2 Coins, 0.5+1 EUR
1 438 8923-05 Coin meter Monnayeur 3 2 Coins, 0,2 + 1 GBP
1 438 8923-06 Coin meter Monnayeur 3 2 Coins, 1+5 DKK
1 438 8923-07 Coin meter Monnayeur 3 2 Coins, 10+50 TWD
1 438 8923-09 Coin meter Monnayeur 3 2 Coins, 1+10 DKK
1 438 8923-10 Coin meter Monnayeur 3 2 Coins, 2+5 DKK
1 438 8923-11 Coin meter Monnayeur 3 2 Coins, 2+10 DKK
1 438 8923-12 Coin meter Monnayeur 3 2 Coins, 5+10 DKK
1 438 8923-13 Coin meter Monnayeur 3 2 Coins, 1+5 NOK
1 438 8923-14 Coin meter Monnayeur 3 2 Coins, 1+10 NOK
1 438 8923-15 Coin meter Monnayeur 3 2 Coins, 5+10 NOK
1 438 8923-16 Coin meter Monnayeur 3 2 Coins, 10+20 NOK
1 438 8923-20 Coin meter Monnayeur 3 2 Coins, 1+5 HKD
1 438 8923-22 Coin meter Monnayeur 3 2 Coins, 0,2+1 AUD
1 438 8924-04 Coin meter Monnayeur 3 2 Coins, 1+1 AUD
1 438 8923-23 Coin meter Monnayeur 3 2 Coins, 0,1+0,5 EUR
1 438 8923-25 Coin meter Monnayeur 3 2 Coins, 0,2+1 EUR
1 438 8923-26 Coin meter Monnayeur 3 2 Coins, 1+2 EUR
1 438 8923-27 Coin meter Monnayeur 3 2 Coins, 0,2+2 EUR
1 438 8923-29 Coin meter Monnayeur 3 TOKEN MENCH Ø25,78x2,34
1 438 8923-31 Coin meter Monnayeur 3 1 Coin, 1 AED
1 438 8923-32 Coin meter Monnayeur 3 1 Coin, 1 AUD
1 438 8923-35 Coin meter Monnayeur 3 1 Coin, 2 DKK
1 438 8923-36 Coin meter Monnayeur 3 1 Coin, 10 DKK
1 438 8923-37 Coin meter Monnayeur 3 1 Coin, 0,1 EUR
1 438 8923-38 Coin meter Monnayeur 3 1 Coin, 0,2 EUR
1 438 8923-39 Coin meter Monnayeur 3 1 Coin, 0,5 EUR
1 438 8923-40 Coin meter Monnayeur 3 1 Coin, 1 EUR
1 438 8923-42 Coin meter Monnayeur 3 1 Coin, 1 MACAUDOLLAR
1 438 8923-43 Coin meter Monnayeur 3 1 Coin, 5 HKD
1 438 8923-45 Coin meter Monnayeur 3 1 Coin, 500 WON
Illustration
1
438 8923-48 Coin meter Monnayeur 3 1 Coin, 1 SEK
1 438 8923-49 Coin meter Monnayeur 3 1 Coin, 5 SEK
1 438 8923-52 Coin meter Monnayeur 3 1 Coin, 1 SGD
1 438 8923-53 Coin meter Monnayeur 3 1 Coin, 10 TWD
1 438 8923-55 Coin meter Monnayeur 3 1 Coin, 1 NOK
1 438 8923-57 Coin meter Monnayeur 3 1 Coin, 10 NOK
1 438 8923-59 Coin meter Monnayeur 3 TOKEN 25,7x1,6
1 438 8923-60 Coin meter Monnayeur 3 TOKEN 26,0x2,1
1 438 8923-68 Coin meter Monnayeur 3 TOKEN 26,3x1,9
1 438 8923-76 Coin meter Monnayeur 3 TOKEN 25,0x2,0
1 438 8923-78 Coin meter Monnayeur 3 TOKEN 23,5x1,7
1 438 8923-79 Coin meter Monnayeur 3 TOKEN 25,8x1,7
1 438 8923-81 Coin meter Monnayeur 3 TOKEN 27,4x1,6
1 438 8923-82 Coin meter Monnayeur 3 TOKEN 25,0x1,8
1 438 8923-83 Coin meter Monnayeur 3 TOKEN 24,3x1,5
1 438 8923-85 Coin meter Monnayeur 3 TOKEN 22,5x1,5
1 438 8923-86 Coin meter Monnayeur 3 TOKEN 27,0x1,6
1 438 8923-87 Coin meter Monnayeur 3 TOKEN 24,3x1,5
1 438 8923-88 Coin meter Monnayeur 3 TOKEN 23,7x1,6
1 438 8923-89 Coin meter Monnayeur 3 TOKEN 19,0x1,0
1 438 8923-90 Coin meter Monnayeur 3 TOKEN 19,0x1,5
1 438 8923-91 Coin meter Monnayeur 3 TOKEN 22,35x1,6
1 438 8923-94 Coin meter Monnayeur 3 TOKEN MIELE
1 438 8923-95 Coin meter Monnayeur 3 1 Coin, 5 DKK
1 438 8923-96 Coin meter Monnayeur 3 2 Coins, 1+2 AUD
1 438 8924-05 Coin meter Monnayeur 3 2 Coins, 2+2 AUD
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
57
Year
Year
Group
Groupe
SU655 Compass
Coin meter
Monnayeur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102672 4 4 2010
Info
1 438 8923-97 Coin meter Monnayeur 3 1 Coin, 2 EUR
1 438 8923-98 Coin meter Monnayeur 3 TOKEN 32,0x2,0
1 438 8924-01 Coin meter Monnayeur 3 2 Coins, 1+5 LTL
1 438 8924-03 Coin meter Monnayeur 3 2 Coins, 1+2 CHF
2 1 438 8931-40 Coin meter Monnayeur 3 1 Coin, 1 EUR
1 438 8931-59 Coin meter Monnayeur 3 TOKEN 25,7x1,6
1 438 8931-60 Coin meter Monnayeur 3 TOKEN 26,0x2,1
1 438 8931-76 Coin meter Monnayeur 3 TOKEN 25,0x2,0
1 438 8931-78 Coin meter Monnayeur 3 TOKEN 23,5x1,7
1 438 8931-79 Coin meter Monnayeur 3 TOKEN 25,8x1,7
1 438 8931-81 Coin meter Monnayeur 3 TOKEN 27,4x1,6
1 438 8931-82 Coin meter Monnayeur 3 TOKEN 25,0x1,8
1 438 8931-85 Coin meter Monnayeur 3 TOKEN 22,5x1,5
1 438 8931-86 Coin meter Monnayeur 3 TOKEN 27,0x1,6
1 438 8931-87 Coin meter Monnayeur 3 TOKEN 24,3x1,5
1 438 8931-88 Coin meter Monnayeur 3 TOKEN 23,7x1,6
1 438 8931-89 Coin meter Monnayeur 3 TOKEN 19,0x1,0
1 438 8931-90 Coin meter Monnayeur 3 TOKEN 19,0x1,5
1 438 8931-91 Coin meter Monnayeur 3 TOKEN 22,35x1,6
1 438 8932-04 Coin meter Monnayeur 3 2 Coins, 0,5+1 EUR
1 438 8932-25 Coin meter Monnayeur 3 2 Coins, 0,2+1 EUR
1 438 8932-27 Coin meter Monnayeur 3 2 Coins, 0,2+2 EUR
1 438 8932-05 Coin meter Monnayeur 3 2 Coins, 0,2+1 GBP
1 438 8932-06 Coin meter Monnayeur 3 2 Coins, 1+5 DKK
1 438 8932-07 Coin meter Monnayeur 3 2 Coins, 10+50 TWD
1 438 8932-32 Coin meter Monnayeur 3 2 Coins, 1+1 AUD
3 Rq 438 8924-99 •Sensor •Détecteur 1,2
4 4 471 8910-90 Screw Vis 3
5 4 731 2312-01 Nut Écrou 3 M4
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
59
Year
Year
Group
Groupe
SU655 Compass
Compass control loader
Compass control loader
Item
Qua.
Article
Qua.
1 1 Compass control loader Compass control loader 3 Complete
2 1 413 2934-01 •Cable •Câble 3
3 1 438 8793-01 •Cable •Câble 3 Complete
4 1 438 9210-60 •CD-ROM •CD-ROM 3
5 1 438 9212-90 •User instructions •Instruction de 3 Swedish
Art.No
Réf. article
Description Description Info
fonctionnement
1 438 9212-91 •User instructions •Instruction de 3 English
fonctionnement
Illustration
Schéma
102486/1 1 12 2006
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
61
Year
Year
Page
Page
1
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
413 2200-61 7
413 2201-06 7
413 2201-32 7
413 2606-10 21
413 2611-32 21
413 2611-33 21
413 2902-09 39
413 2905-02 25
413 2915-01 7
413 2915-02 7
413 2915-02 25
413 2918-05 19
413 2918-06 19
413 2918-08 19
413 2934-01 61
413 2946-01 27
413 2965-01 9
413 2965-22 9
413 2965-23 9
413 2965-24 9
413 2965-25 9
413 3082-05 25
413 3082-35 25
413 3084-02 27
413 3084-09 51
413 3084-09 53
413 3084-18 23
413 3084-21 19
413 3084-25 25
413 3088-10 33
413 3088-10 35
413 3182-02 25
413 3182-14 35
413 3182-15 33
413 3182-15 35
413 3182-16 33
413 3182-16 35
413 3184-16 45
413 3272-16 17
413 3272-19 45
413 3272-21 47
413 3272-25 9
413 3274-01 25
413 3274-03 25
413 3274-06 23
413 3274-20 23
413 3274-22 23
413 3275-02 23
413 3276-01 49
413 3276-01 51
413 3276-01 53
413 3279-01 49
413 3280-01 23
413 4312-01* 13
413 4312-02 13
413 4315-51 9
432 1220-01 27
432 1229-01 17
432 1295-01 9
432 1338-01 9
432 1421-01 9
432 1451-01 9
432 1453-01 9
432 1455-01 17
432 1463-01 17
432 1465-01 17
432 1472-01 17
432 1503-11 11
432 1543-01 11
432 1548-01 11
432 1552-01 11
432 1563-01 11
432 1568-01 11
432 1573-11 11
432 1573-12 11
432 1573-13 11
432 1608-21 11
432 1631-01 41
432 1653-01 9
432 1654-01 9
432 1673-01 41
432 1828-02 13
432 1843-02 13
432 1858-01 13
432 1858-02 13
432 1873-01 13
432 1888-11 13
432 1890-02 13
432 1950-02 13
432 1951-01 13
432 1962-01 13
432 2043-03 7
432 2043-10 7
432 2066-01 7
432 2067-01 7
432 2121-06 7
432 2131-06 7
432 2150-11 21
432 2150-12 45
432 2150-12 47
432 2154-01 25
432 2173-02 51
432 2173-02 53
432 2174-12 49
432 2175-12 49
432 2180-01 7
432 2182-04 7
432 2185-02 49
432 2198-02 9
432 2199-01 25
432 2199-03 25
432 2199-05 25
432 2200-53 7
432 2200-58 7
432 2200-60 7
432 2203-21 49
432 2203-22 49
432 2215-01 7
432 2231-02 51
432 2231-11 53
432 2232-01 51
432 2233-01 51
432 2233-02 51
432 2233-03 51
432 2233-04 51
432 2234-02 51
432 2234-12 51
432 2234-22 53
432 2234-32 53
432 2248-01 7
432 2256-01 25
432 2257-01 25
432 2258-01 25
432 2259-01 7
432 2263-01 21
432 2268-01 51
432 2268-01 53
432 2270-01 13
432 2273-01 7
432 2290-65 7
432 2290-66 7
432 2300-01 49
432 2301-01 31
432 2306-01 31
432 2308-01 31
432 2401-01 43
432 2404-01 43
432 2405-01 43
432 2406-01 43
432 2407-01 43
432 2409-01 43
432 2501-01 37
432 2502-01 29
432 2502-01 37
432 2505-01 37
432 2506-01 29
432 2507-01 29
432 2508-02 29
432 2511-01 29
432 2516-04 39
432 2518-04 39
432 2519-02 29
432 2521-03 29
432 2531-01 39
432 2534-01 39
432 2537-01 39
432 2548-01 39
432 2620-02 13
432 2620-03 13
432 2620-04 13
432 2620-12 13
432 2647-21 21
432 2647-23 21
432 2647-24 21
432 2647-26 21
432 2647-30 21
432 2905-12 15
432 2905-12 23
432 2925-01 19
432 2954-03 25
432 2954-13 25
432 2954-14 25
432 2977-01 9
432 2982-20 45
432 2982-20 47
432 2983-02 17
432 2983-02 25
432 2984-01 25
432 2985-01 9
432 2991-02 17
432 3058-01 41
432 3076-01 27
432 3092-10 51
432 3092-86 25
432 3094-01 49
432 3094-01 51
432 3096-15 49
432 3096-15 51
432 3106-01 25
432 3182-43 29
432 3192-71 49
432 3604-01 27
432 3604-02 27
432 6318-01 7
432 6320-01 25
432 6323-01 25
432 6324-01 23
432 6325-01 23
432 6326-01 23
432 6327-01 23
432 6344-02 23
432 6345-01 23
432 6805-06 25
432 6902-04 23
432 6903-02 25
432 6930-02 25
432 6933-02 25
432 8702-03 23
438 0016-10 17
438 0051-01 37
438 0052-01 37
438 0053-01 37
438 0054-01 37
438 0055-01 37
438 0056-03 31
438 0056-04 31
438 2440-02 23
438 4049-01 17
438 4062-01 13
438 5109-02 7
438 7950-01 25
438 7950-02 25
438 8102-06 29
438 8103-01 43
438 8115-04 13
438 8155-04 11
438 8701-01 25
438 8701-01 53
438 8701-02 53
438 8701-03 25
438 8701-03 53
438 8701-04 53
438 8720-01 25
438 8720-02 25
438 8720-03 25
438 8774-02 19
438 8775-01 49
438 8775-01 51
438 8775-01 53
438 8775-02 49
438 8775-05 49
438 8775-05 51
438 8778-01 49
438 8778-02 49
438 8778-12 49
438 8790-01 49
438 8790-03 51
438 8793-01 61
438 8797-02 25
438 8920-01 55
438 8920-02 55
438 8920-11 55
438 8921-90 49
438 8923-01 57
Page
Page
2
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
438 8923-03 57
438 8923-04 57
438 8923-05 57
438 8923-06 57
438 8923-07 57
438 8923-09 57
438 8923-10 57
438 8923-11 57
438 8923-12 57
438 8923-13 57
438 8923-14 57
438 8923-15 57
438 8923-16 57
438 8923-20 57
438 8923-22 57
438 8923-23 57
438 8923-25 57
438 8923-26 57
438 8923-27 57
438 8923-29 57
438 8923-31 57
438 8923-32 57
438 8923-35 57
438 8923-36 57
438 8923-37 57
438 8923-38 57
438 8923-39 57
438 8923-40 57
438 8923-42 57
438 8923-43 57
438 8923-45 57
438 8923-48 57
438 8923-49 57
438 8923-52 57
438 8923-53 57
438 8923-55 57
438 8923-57 57
438 8923-59 57
438 8923-60 57
438 8923-68 57
438 8923-76 57
438 8923-78 57
438 8923-79 57
438 8923-81 57
438 8923-82 57
438 8923-83 57
438 8923-85 57
438 8923-86 57
438 8923-87 57
438 8923-88 57
438 8923-89 57
438 8923-90 57
438 8923-91 57
438 8923-94 57
438 8923-95 57
438 8923-96 57
438 8923-97 59
438 8923-98 59
438 8924-01 59
438 8924-03 59
438 8924-04 57
438 8924-05 57
438 8924-99 59
438 8930-01 55
438 8930-02 55
438 8930-03 55
438 8930-04 55
438 8930-05 55
438 8930-06 55
438 8930-07 55
438 8930-08 55
438 8930-09 55
438 8930-10 55
438 8930-11 55
438 8931-40 59
438 8931-59 59
438 8931-60 59
438 8931-76 59
438 8931-78 59
438 8931-79 59
438 8931-81 59
438 8931-82 59
438 8931-85 59
438 8931-86 59
438 8931-87 59
438 8931-88 59
438 8931-89 59
438 8931-90 59
438 8931-91 59
438 8932-04 59
438 8932-05 59
438 8932-06 59
438 8932-07 59
438 8932-25 59
438 8932-27 59
438 8932-32 59
438 9210-60 61
438 9212-90 61
438 9212-91 61
438 9561-01 15
438 9563-01 9
438 9569-01 9
438 9573-01 9
438 9636-22 25
438 9636-23 25
438 9636-24 25
438 9659-01 23
438 9678-01 25
438 9678-02 25
438 9678-03 25
438 9678-04 25
438 9678-11 25
438 9678-12 25
438 9678-13 25
438 9678-14 25
438 9704-31 17
438 9799-01 19
438 9799-02 17
438 9799-03 17
438 9799-12 19
471 2265-69 7
471 2265-69 23
471 2436-10 7
471 2442-41 23
471 2937-01 41
471 4672-67 7
471 4673-93 27
471 4673-95 23
471 4673-97 23
471 4835-01 29
471 7565-21 7
471 7705-05 17
471 7788-10 21
471 7807-02 9
471 7818-01 37
471 7826-10 7
471 7859-12 25
471 7859-16 25
471 7864-01 7
471 7867-01 17
471 7871-04 31
471 7871-04 37
471 7871-07 39
471 7887-01 29
471 7958-02 49
471 7960-02 25
471 7960-02 49
471 7960-02 51
471 7960-02 53
471 7977-03 27
471 7977-04 27
471 8118-01 29
471 8124-08 29
471 8126-28 41
471 8128-41 29
471 8128-67 29
471 8139-01 29
471 8139-16 29
471 8175-01 31
471 8195-01 37
471 8196-01 7
471 8199-01 31
471 8210-70 33
471 8210-70 35
471 8210-71 33
471 8210-71 35
471 8210-78 33
471 8210-78 35
471 8210-79 33
471 8210-79 35
471 8215-01 39
471 8215-03 39
471 8240-63 33
471 8240-63 35
471 8240-69 33
471 8240-69 35
471 8243-07 29
471 8243-08 29
471 8243-10 29
471 8279-03 41
471 8279-08 41
471 8323-01 11
471 8328-02 11
471 8342-13 17
471 8342-47 15
471 8344-35 7
471 8344-36 13
471 8346-02 23
471 8346-09 23
471 8404-02 13
471 8458-02 7
471 8502-10 17
471 8502-14 11
471 8502-24 17
471 8527-01 13
471 8613-05 29
471 8624-01 41
471 8641-02 7
471 8644-02 31
471 8688-13 31
471 8688-13 37
471 8693-21 31
471 8695-01 41
471 8697-01 41
471 8750-11 25
471 8750-16 27
471 8767-01 25
471 8767-02 25
471 8768-02 19
471 8783-01 25
471 8783-03 25
471 8783-04 25
471 8826-01 17
471 8827-01 17
471 8861-01 23
471 8861-02 7
471 8863-01 23
471 8910-90 59
471 9222-59 11
471 9628-32 45
471 9628-70 45
471 9628-71 45
471 9628-71 47
471 9628-75 45
471 9628-75 47
471 9628-85 47
471 9678-94 27
471 9822-99 9
471 9827-11 9
471 9827-12 9
471 9827-13 9
471 9829-11 9
471 9829-12 9
471 9829-13 9
472 5792-01 21
472 5792-02 21
472 5792-10 21
472 5793-01 21
472 6761-01 31
472 9708-01 11
472 9900-99 7
472 9904-98 9
472 9913-15 11
472 9913-91 17
472 9919-30 51
472 9919-31 51
472 9919-32 51
472 9919-33 51
472 9920-01 13
472 9920-02 13
472 9929-22 19
487 1702-45 25
725 2366-61 13
725 2465-71 9
725 2538-51 17
731 2312-01 59
732 2116-42 37
732 2118-01 9
732 2118-01 11
734 1153-09 37
735 2153-01 7
735 3144-00 11
735 9630-01 11
736 2816-51 31
Page
Page
3
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
736 2825-51 29
736 2825-51 31
736 2831-51 29
736 2837-51 29
736 2840-51 29
736 2846-51 29
736 2846-51 31
736 2846-51 39
740 4206-00 31
741 5109-25 31
744 3113-06 41
762 1182-10 25
877 5211-08 31
461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338
Telephone: 516-371-4400
Parts and Service FAX: 516-371-4029
Sales and Administration FAX: 516-371-4204
Loading...
