Wascomat SU655 Clarus Parts Diagram

Spare Parts Catalogue

Catalogue de pièces de rechange

Laveuses essoreuses

Up to machine No. -725/105470

SU655 Clarus

Washer extractor

438 9036-07DOC. NO.

EDITION 19.2010

List of issues

SU655 Clarus

Illustration Page Table of contents
102107 43 CMIS

102296 9 Base and outer drum
102300 7 Lining and top panel
102301 11 Drum, rear gable
102302 13 Door and hinged joint
102304 17 Motor
102310 19 Control panel Clarus
102312 23 Electrical components Clarus

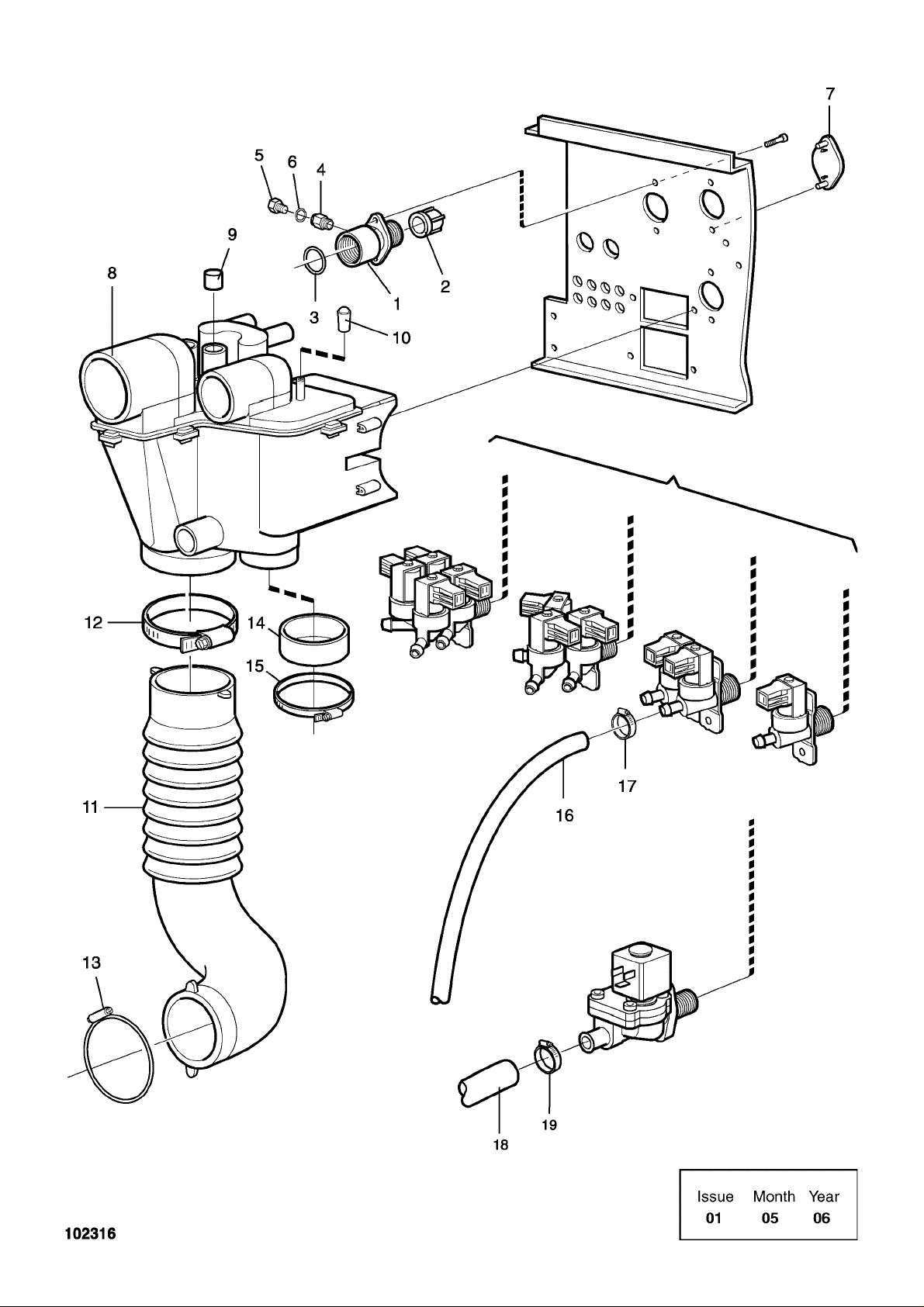

102316 31 Water connections
102320 33 Inlet valves and cable set
102323 29 Drain valve and hoses
102326 37 Drain valve, electrical
102343 35 Drain valve
102344 41 Detergent container
102346 15 Door lock
102347 39 Steam components
102381 27 Electric components connection
102491 25 Motor control

Group
Groupe

Group
Groupe

Page
Page

5

SU655 Clarus

Table of contents Table des matières Page/Page

Lining and top panel Panneau frontal avec pupitre de commande 7
Base and outer drum Base et tambour externe 9
Drum, rear gable Tambour, pignon arrière 11
*Door and hinged joint Assemblage articulé et plaque 13
Door lock Serrure de porte 15
Motor Moteur 17
Control panel Clarus Pupitre de commande Clarus 19
Electrical components Clarus Composants électriques Clarus 23
Motor control Contrôle du moteur 25
Electric components connection Composants électriques raccordement électrique 27
Drain valve and hoses Purgeur et flexible 29
Water connections Raccords d'eau 31
Inlet valves and cable set Inlet valves and cable set 33
Drain valve Vanne de vidange 35
Drain valve, electrical Drain valve, elec trical 37
Steam components Composants 39
Detergent container Compartiment à savon 41
CMIS CMIS 43

Group
Groupe

SU655 Clarus
Lining and top panel

Panneau frontal avec pupitre de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102300/1 4 1 2010

Info

1 1 413 2200-61 Front panel Panneau avant 3 Wave Stainless Complete

1 432 2200-60 Front plate Panneau avant 3 Stainless Complete

1 432 2200-58 Front panel Panneau avant 3 Blue Complete

1 432 2200-53 Front plate Panneau avant 3 White Complete

2 1 •Front plate •Panneau avant 3
3 1 432 2182-04 •Strip •Ruban 3
4 2 471 8196-01 •Plug •Fiche 3
5 2 438 5109-02 •Guide pin •Broche de guidage 3
6 1 471 4672-67 •Protection •Protection 3
7 2 432 2043-03 Side panel Panneau latéral 3 Grey

2 432 2043-10 Side panel Panneau latéral 3 Stainless
8 1 432 2066-01 Rear panel Panneau arrière 3 Upper
9 1 432 2067-01 Rear panel Panneau arrière 3 Lower

10 6 471 8458-02 Nut Écrou 3 M6
11 1 432 2248-01 Brace bracket Support de montant 3
12 1 432 2131-06 Brace Montant 3
13 4 471 7565-21 Velcro tape Bande de serrage 3
14 1 432 2121-06 Brace Montant 3
15 1 432 2290-65 Top panel Couvercle 3

1 413 2201-06 Top panel Couvercle 3 With lock
1 432 2290-66 Top panel Couvercle 3 No detergent container

1 413 2201-32 Top panel Couvercle 3 No detergent container

16 1 471 7826-10 •Lock •Serrure 1,2
17 1 472 9900-99 •Key •Touche 1,2 SET
18 1 432 2259-01 Plate Plaque 3 -725/101551

1 432 2215-01 Plate Plaque 3 725/101552-

Illustration

19 2 432 2273-01

Guide Guide 3

20 1 471 8641-02 Plug Fiche 3
21 2 471 8344-35 Screw Vis 3 M6X16
22 2 735 2153-01 Lock washer Rondelle d'arrêt 3 6,4
23 2 471 7864-01 Clip Colliers de serrage 3 M6
24 2 432 2180-01 Spacer Entretoise 3
25 1 432 6318-01 Bracket Pièce de retenue 3
26 1 471 8861-02 Level control Réglage de niveau 1
27 1 413 2915-01 Cable set Jeu de câbles 3 Compass Control

1 413 2915-02 Cable set Jeu de câbles 3 Clarus Control

28 1 471 2436-10 Hose Flexible 3
29 1 471 2265-69 T-pipe Tube en T 3

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

7

Year
Year

Group
Groupe

SU655 Clarus
Base and outer drum

Base et tambour externe

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102296/1 4 12 2009

Info

1 1 413 4315-51 Frame Base 3
2 4 432 1453-01 •Tensioner •Crochet 3
3 2 725 2465-71 •Screw •Vis 3 M8X70
4 8 471 7807-02 •Tension plate •Tôle de serrage 3 18x8,4x2
5 2 732 2118-01 •Locking nut •Contre-écrou 3 M8
6 1 432 1451-01 •Bracket •Support 3
7 3 471 9827-11 Heating element Élément de chauffage 1,2 6kW 240V

3 471 9827-12 Heating element Élément de chauffage 1,2 6KW 254V
3 471 9827-13 Heating element Élément de chauffage 1,2 6kW 277V

3 471 9829-11 Heating element Élément de chauffage 1,2 6kW 240V MOP

3 471 9829-12 Heating element Élément de chauffage 1,2 6KW 254V MOP

3 471 9829-13 Heating element Élément de chauffage 1,2 6kW 277V MOP
8 1 413 2965-24 Cable set Jeu de câbles 3 EL/DS

1 413 2965-25 Cable set Jeu de câbles 3 1AC 240V/3AC 415V

1 413 2965-22 Cable set Jeu de câbles 3 400V

1 413 2965-23 Cable set Jeu de câbles 3 230V 1AC/230V 3AC 230V

9 2 413 2965-01 Cable set Jeu de câbles 3 400V 400V

10 1 472 9904-98 Sensor Capteur 1,2 Complete
11 1•Discharge•Collier de serrage
12 1 •Bushing •Douille
13 1 432 3092-78 Cable set Jeu de câbles 3
14 1 432 1654-01 Cover Couvercle 3
15 1 432 1653-01 Clamp Bride de fixation 3
16 1 438 9569-01 Transformer Transformateur 1 200V

1 438 9563-01 Transformer Transformateur 3 380-480V

1 438 9573-01 Transformer Transformateur 3 100-120V

17 1 432 2985-01 Cable set Jeu de câbles 3 200V

1 432 2977-01 Cable set Jeu de câbles 3 100-120V 400- 480V

18 1 432 1295-01 Bracket Pupitre 3 Trafo 200V

1 432 1421-01 Bracket Pupitre 3
1 432 1337-01 Bracket Support de montage 3 Trafo 100, 120V

19 2 432 2198-02 Rubber strip Joint caoutchouc 3
20 Rq 471 9822-99 Plug Fiche

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

9

Year
Year

Group
Groupe

SU655 Clarus
Drum, rear gable

Tambour, pignon arrière

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102301/1 4 1 2010

Info

1 1 432 1573-11 Outer drum Tambour extérieur 3 Non-heated

1 432 1573-12 Outer drum Tambour extérieur 3 El/Dual heating

1 432 1573-13 Outer drum Tambour extérieur 3 Steam

2 1 432 1608-21 Rear gable Pignon arrière 1
3 1 432 1503-11 •Inner drum •Intérieur du tambour 1
3A 2 472 9708-01 ••Door ••Plaque 1 MOP
4 1 472 9913-15 •Repair kit •Kit de reconditionnement 3
5 1 ••Bushing ••Douille
6 1 ••Ball bearing ••Roulement à billes
7 1 ••Ball bearing ••Roulement à billes
8 2 ••Sealing ring ••Bague d'étanchéité
9 1 ••Sealing ring ••Bague d'étanchéité

10 1 438 8155-04 ••Seal ••Joint
11 1 432 1548-01 •Lining •Panneau de renfort 3
12 1 432 1563-01 •Bearing housing •Logement de palier 3
13 1 432 1543-01 •End piece •Pignon 3
14 10 471 8323-01 •Screw •Vis 3 M6X12
15 10 471 8328-02 •Screw •Vis 3 M12X50
16 1 432 1552-01 •Pulley •Poulie 3
17 1 735 9630-01 •Wedge •Cale 3 18x11x63
18 1 735 3144-00 •C-clamp •Presse à main 3 SgA5 5
19 2 432 1568-01 Tension strap Extenseur 3
20 2 471 9222-59 Screw Vis 3 M8X140
21 4 471 8502-14 Washer Rondelle 3 BRB 8,4X17
22 2 732 2118-01 Locking nut Contre-écrou 3 M8
23 - Not used

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
11

Year
Year

Group
Groupe

SU655 Clarus
Door and hinged joint

Assemblage articulé et plaque

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102302/1 6 5 2010

Info

1 1 432 1873-01 Support frame Panneau de fixation 3
2 4•Nut •Écrou 3M6
3 4 432 1951-01 •Bracket •Support de montage 3
4 11 471 8404-02 Locking nut Contre-écrou 3 M6
5 1 432 1890-02 Trim panel Panneau d'habillage 3

1 432 1888-11 Trim panel Panneau d'habillage 3 Stainless

* 6 1 413 4312-01 Door Plaque 1 Complete

1 413 4312-02 Door Plaque 1 Complete Lagoon

7 1 432 1828-02 •Door •Plaque 3
8 1 432 1858-01 •Door glass •Vitr e de la porte 1,2

1 432 1858-02 •Door glass •Vitre de la porte 1,2 Lagoon/ AquaClean
9 1 432 1843-02 •Door gasket •Joint de porte 1,2

10 4 432 1950-02 •Hinged joint •Assemblage articulé 1
11 8 438 4062-01 •Bushing •Douille 3
12 2 432 1962-01 •Pin •Goupille 3
13 1 472 9920-02 •Knob •Bouton de porte 1,2 Complete
14 1 ••Knob ••Bouton de porte Complete
15 1 725 2366-61 ••Screw ••Vis 3 M6SF 6X12
16 1 432 2270-01 ••Knob ••Bouton de porte 3
17 1 472 9920-01 •Lock shaft •Axe de verrouillage 1,2 Complete
18 1 ••Lock shaft ••Axe de verrouillage
19 1 ••Washer ••Rondelle
20 2 ••Bushing ••Douille
21 1 ••Torsion spring ••Ressort rotatif
22 1 432 2620-12 Sign Échelle 3 Electrolux

1 432 2620-02 Sign Signe 3 Wascomat
1 432 2620-03 Sign Signe 3 Nyborg
1 432 2620-04 Sign Signe 3 Zanussi

23 12 471 8344-36 Screw Vis 3
24 1 438 8115-04 Rubber strip Joint caoutchouc 3 L=1470
25 11 471 8527-01 Spring washer Rondelle à ressort 3
26 - Not used

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
13

Year
Year

Group
Groupe

SU655 Clarus
Door lock

Serrure de porte

Item

Qua.

Article

Qua.

1 1 438 9561-01 Door locking device Serrure de porte 1,2 Complete
2 3 471 8342-47 Screw Vis 3 M6X25
3 1 432 2905-01 Cable set Jeu de câbles 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

102346/1 1 6 2006

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
15

Year
Year

Group
Groupe

SU655 Clarus
Motor

Moteur

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

102304/1 3 10 2009

Info

1 1 438 9704-31 Motor Moteur 1,2 Complete
2 1 •Pulley •Poulie 3
3 1 471 8826-01 •Tacho sensor •Tacho sensor 3
4 1 432 1229-01 •Cover •Couvercle 1
5 1 471 8827-01 •Magnet •Aimant 3
6 1 438 0016-10 •Pipe •Tube 3
7 2 438 4049-01 •Damper •Amortisseur 3
8 2 471 8502-24 •Washer •Rondelle 3 12x35
9 2 471 7867-01 •Pin •Goupille/broche 3

10 1 432 1465-01 •Flange bushing •Douille à bride 3
11 2 432 1463-01 Bracket Support de montage 3
12 2 432 1472-01 Clamp Bride de fixation 3
13 1 Not used
14 1 432 1455-01 Washer Rondelle 3
15 1 725 2538-51 Screw Vis 3 M12X35
16 1 471 8502-10 Washer Rondelle 3 12x35
17 1 471 7705-05 Ribbed belt Courroie poly V 1,2
18 1 432 2991-02 Cable set Jeu de câbles 3
19 1 438 9799-03 Cover Couvercle 3
20 1 472 9913-91 Drip guard Lèche-goutte 3 COMPL.
21 Not used
22 1 432 3092-70 Cable set Jeu de câbles 3
23 1 438 9799-02 Clamp Attache 3
24 3 471 8342-13 Screw Vis 3 MRT-TT 4X10
25 1 432 2983-02 Cable set Jeu de câbles 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
17

Year
Year

Group
Groupe

SU655 Clarus

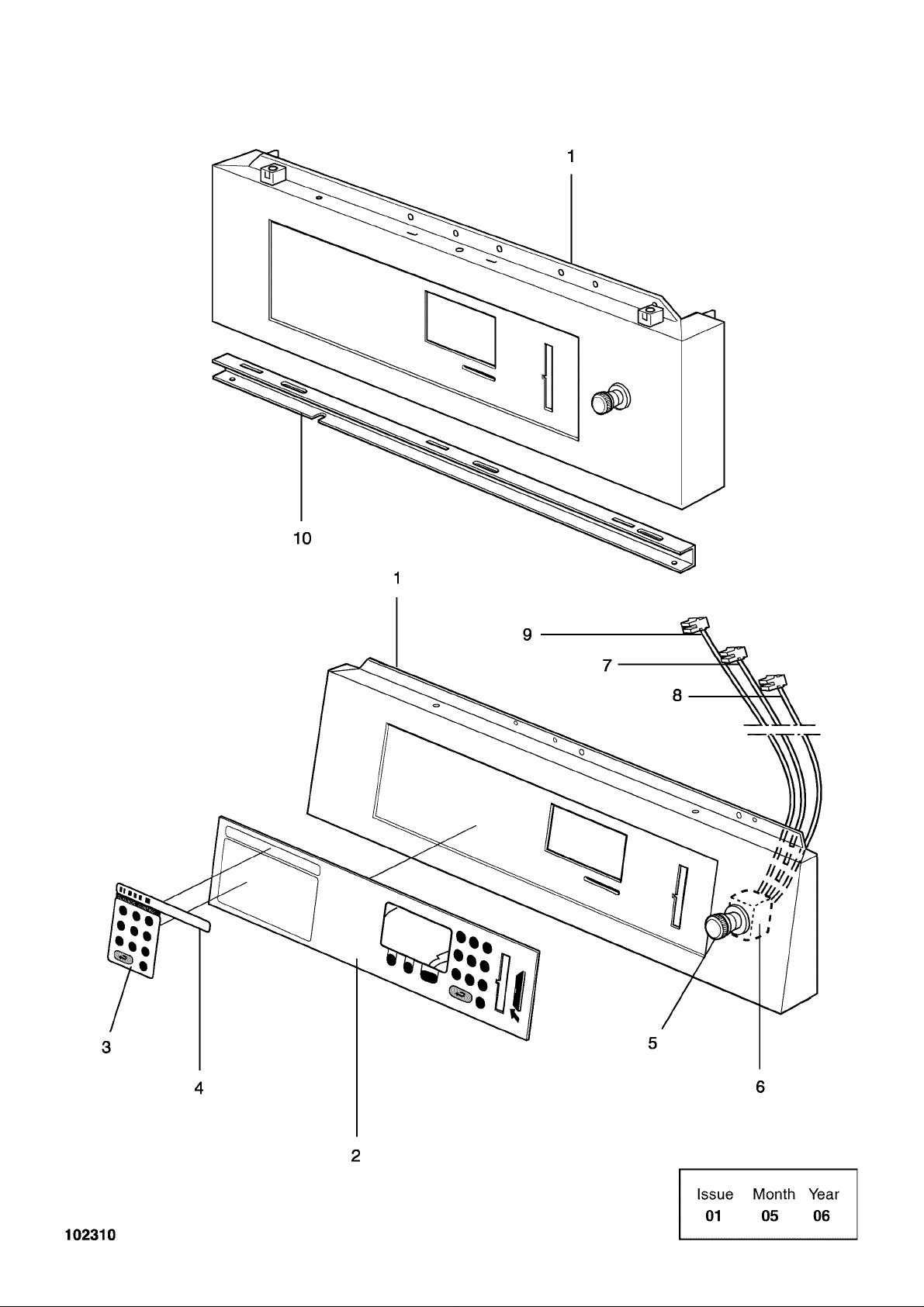

Control panel Clarus

Pupitre de commande Clarus

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102310/1 1 6 2006

Info

1 1 432 2022-12 Front panel Panneau avant 3
2 1 432 2754-01 Control panel Pupitre de commande 1,2
3 1 432 2631-01 Instruction plate Plaque instruction utilisation 3 EN, FR, NL, IT, CS, FI, JP

1 432 2631-02 Instruction plate Plaque instruction utilisation 3 SE

1 432 2631-03 Instruction plate Plaque instruction utilisation 3 Danish, Norwegian

1 432 2631-04 Instruction plate Plaque instruction utilisation 3 German

1 432 2631-05 Instruction plate Plaque instruction utilisation 3 Spanish, Portuguese

1 432 2631-06 Instruction plate Plaque instruction utilisation 3 Polish

1 432 2631-07 Instruction plate Plaque instruction utilisation 3 Russian
4 1 413 2606-10 Type plate Numéro série plaque 3 W4250M

1 413 2611-34 Type plate Numéro série plaque 3 SU655cl

5 1 471 9628-32 Emergency stop Arrêt d'urgence 1,2
6 1 471 9628-33 Contact block Bloc de connexion 1,2
7 1 432 3192-61 Cable set Jeu de câbles 3
8 1 432 3192-72 Cable set Jeu de câbles 3
9 1 432 3192-78 Cable set Jeu de câbles 3

10 - Not used

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
19

Year
Year

Group
Groupe

SU655 Clarus
Electrical components Clarus

Composants électriques Clarus

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102312/1 3 3 2009

Info

1 1 432 2159-01 Mounting plate Plaque de montage 3
2 1 432 2160-01 Mounting plate Plaque de montage 3
3 1 471 8997-04 Display Affichage 1,2
4 1 471 8993-01 Printed circuit board Carte circuit 1,2 Not configurated

1 438 7169-22 Printed circuit board Carte circuit 1,2 7G02, non-heated, 1 I/O-card

1 438 7169-21 Printed circuit board Carte circuit 1,2 7G03, 1 I/O-card HIGH/LOW,

1 438 7169-20 Printed Circuit Board Fiche 1,2 7G01, 1 I/O-card English
1 438 7169-25 Printed circuit board Carte circuit 1,2 7G01, 1 I/O-card German
1 438 7169-23 Printed circuit board Carte circuit 1,2 7G01, 1 I/O-card Finnish

1 438 7169-31 Printed circuit board Carte circuit 1,2 7G01 1 I/O-card French

1 438 7169-27 Printed circuit board Carte circuit 1,2 7W01, 2 I/O-cards English

5 4 438 0299-01 Spacer Entretoise 3
6 1 438 9564-01 Control unit Organe de direction 1,2 230V
7 Rq 471 7958-02 Support Support 3
8 1 471 8792-01 Transformer Transformateur 3
9 1 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A

10 1 472 9913-43 Clamp Bride de fixation 3 Kit 25 pcs
11 1 471 8861-01 Level guard Limiteur de niveau 1,2
12 1 432 2161-01 Cover Couvercle 3
13 1 471 8995-11 Printed circuit board Carte circuit 1,2 I/O-card
14 1 471 8995-12 Printed circuit board Carte circuit 1,2 I/O-card
15 1 471 8793-01 Card reader Lecteur de carte 1
16 1 432 0150-01 Bracket Pièce de retenue 3
17 1 432 0149-01 Rubber cap Capuchon caoutchouc 3
18 1 432 2162-01 Protective cover Couvercle de protection 3
19 1 432 3096-92 Cable set Jeu de câbles 3
20 Not used
21 Not used
22 1 432 3097-92 Cable set Jeu de câbles 3 A1X6-A2X6
23 1 432 3095-15 Cable set Jeu de câbles 3 A11X2-A1X5
24 1 432 3094-41 Cable set Jeu de câbles 3 A1X4-X301
25 1 432 3082-77 Cable set Jeu de câbles 3 A1X1-Temp. sensor
26 1 432 2981-01 Cable set Jeu de câbles 3
27 1 432 3093-75 Cable set Jeu de câbles 3 A11X3-X172
28 1 432 3092-41 Cable set Jeu de câbles 3 X91-X178
29 1 432 3092-59 Cable set Jeu de câbles 3 A11X4-X92
30 1 432 3082-48 Cable set Jeu de câbles 3 X90-X45
31 1 432 3192-20 Cable set Jeu de câbles 3 X94-X304
32 1 432 3192-94 Cable set Jeu de câbles 3 X93
33 1 432 3092-56 Cable set Jeu de câbles 3 X13-X12
34 1 432 3093-30 Cable set Jeu de câbles 3 A11X7-X49
35 1 432 3092-15 Cable set Jeu de câbles 3 A11X8-X47
36 1 432 3097-20 Cable set Jeu de câbles 3 A11X9-X48
37 1 432 3092-51 Cable set Jeu de câbles 3 A11X10-X302
38 1 432 3092-43 Cable set Jeu de câbles 3 A11X11-X42
39 1 432 3095-25 Cable set Jeu de câbles 3 A11X14-X43
40 1 432 3094-16 Cable set Jeu de câbles 3 A11X15-X41
42 4 438 0299-01 Spacer Entretoise 3
43 1 432 3092-89 Cable set Jeu de câbles 3 X96
44 1 432 3095-04 Cable set Jeu de câbles 3 A11X1-A12X2
45 1 432 3092-16 Cable set Jeu de câbles 3 12X4-X63
46 1 432 3092-50 Cable set Jeu de câbles 3 12X6-X69
47 1 432 3093-32 Cable set Jeu de câbles 3 12X7-X66
48 1 432 3092-17 Cable set Jeu de câbles 3 12X8-X65
49 1 432 3098-32 Cable set Jeu de câbles 3 12X9-X62
50 1 432 3192-02 Cable set Jeu de câbles 3 11X11-12X10
51 1 432 3095-27 Cable set Jeu de câbles 3 12X14-X61

Illustration

Issue
Issue

Notes
Remarques

NON-HEATING,USA

JAPAN

Month
Month

Page
Page
21

Year
Year

Group
Groupe

SU655 Clarus
Electrical components Clarus

Composants électriques Clarus

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102312/1 3 3 2009

Info

52 1 432 3094-25 Cable set Jeu de câbles 3 12X15-X60
53 1 432 3092-70 Cable set Jeu de câbles 3 X95

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
23

Year
Year

Group
Groupe

SU655 Clarus
Motor control

Contrôle du moteur

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102491/1 2 5 2009

Info

1 1 472 9929-22 Motor control Contrôle du moteur 1 200-240V Complete
2 1 413 2918-05 •Cable set •Jeu de câbles 1,2 4-pole

1 413 2918-06 •Cable set •Jeu de câbles 1,2 4-pole Trafo
1 413 2918-08 •Cable set •Jeu de câbles 1,2 4-pole Japan

3 1 438 9799-12 Clamp A ttache 3
4 1 438 9799-01 Cover Couvercle 3
5 1 Cable set Jeu de câbles 3 See motor
6 1 413 3084-21 Cable set Jeu de câbles 3 P-bus - X302
7 1 432 2925-01 Cable set Jeu de câbles 3
8 1 438 8774-02 Printed circuit board Carte circuit 3
9 3 471 8768-02 Fuse Porte-fusible 1,2 15A

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
25

Year
Year

Group
Groupe

SU655 Clarus
Electric components connection

Composants électriques raccordement électrique

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102381/1 3 8 2008

Info

1 1 432 2154-01 Mounting plate Plaque de montage 3
2 Rq 438 9636-22 Contactor Relais 1,2 50Hz

Rq 438 9636-23 Contactor Relais 1,2 60Hz
Rq 438 9636-24 Contactor Relais 1,2 50/60Hz

3 Rq 438 9678-01 Main switch Main switch 1 3-pole, 30A

Rq 438 9678-02 Main switch Main switch 1 3-pole, 40A
Rq 438 9678-03 Main switch Main switch 1 3-pole, 50A
Rq 438 9678-04 Main switch Main switch 1 3-pole, 70A
Rq 438 9678-11 Main switch Main switch 1 4-pole, 30A
Rq 438 9678-12 Main switch Main switch 1 4-pole, 40A
Rq 438 9678-13 Main switch Main switch 1 4-pole, 50A
Rq 438 9678-14 Main switch Main switch 1 4-pole, 70A

4 2 471 8767-01 Block Cale 3 SL10

2 471 8767-02 Block Cale 3 SL16
5 1 471 8783-01 Block Cale 3 5-pole

1 471 8783-03 Block Cale 3 3-pole

1 471 8783-04 Block Cale 3 4-pole
6 1 432 2258-01 Plate Plaque 3

1 432 2214-01 Cable clamp Collier de câble 3 PLASTIC

7 1 471 7859-12 Clamp A ttache 3 Lower part
8 1 471 7859-16 Clamp A ttache 3 Upper part
9 1 432 2199-01 Plate Plaque 3 Ø21

1 432 2199-03 Plate Plaque 3 Ø26
1 432 2199-05 Plate Plaque 3 Ø33

10 1 438 8720-01 Grommet Oeillet 3 M25

1 438 8720-02 Grommet Oeillet 3 M32

1 438 8720-03 Grommet Passe-fil 3 M40

11 1 487 1702-45 Cable Câble 3
12 1 432 2984-01 Cable set Jeu de câbles 3

Illustration

13

1 432 3192-52 Cable set Jeu de câbles 3 Heating
1 413 1529-01 Cable set Jeu de câbles 3 MOP

14 3 432 2954-03 Cable set Jeu de câbles 3
15 3 432 2954-13 Cable set Jeu de câbles 3

6 432 2954-14 Cable set Jeu de câbles 3 MOP
16 1 432 2983-02 Cable set Jeu de câbles 3
17 1 432 3092-86 Cable set Jeu de câbles 3
18 1 432 3106-01 Cable set Jeu de câbles 3 Trafo
19 1 413 3082-35 Cable set Jeu de câbles 3
20 1 413 2905-02 Cable set Jeu de câbles 3 Trafo Trafo
21 1 438 8786-02 Printed circuit board Carte circuit 1,2 Clarus
22 2 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A
23 Rq 471 7958-02 Support Support 3
24 1 438 8787-01 Printed circuit board Carte circuit 1,2 Clarus
25 1 438 8797-01 Printed circuit board Carte circuit 1,2
26 2 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A
27 1 432 3092-25 Cable set Jeu de câbles 3 X44-X144
28 1 432 3092-86 Cable set Jeu de câbles 3 X44-L1, N/L2
29 1 432 3192-52 Cable set Jeu de câbles 3 X46
30 1 762 1215-10 Grommet Oeillet 3 Ø48/35mm
31 1 438 7950-02 Cover washer Rondelle protection 3 14-pole
32 1 438 7950-01 Cover washer Rondelle protection 3 4-pole
33 1 432 3045-01 Cable set Jeu de câbles 3
34 1 432 1220-01 Cover Couvercle 3
35 1 432 3604-01 Cover Couvercle 3 With hole

1 432 3604-02

Cover Couvercle 3 Without hole

36 1 471 9678-94 Knob Bouton de porte 1
37 1 762 1182-10 Grommet Oeillet 3 Ø22,2MM
39 Rq 471 7977-03 Cover plug Couvre-bouchon 3
40 1 471 7977-04 Cover plug Couvre-bouchon 3

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
27

Year
Year

Group
Groupe

SU655 Clarus
Drain valve and hoses

Purgeur et flexible

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102323/1 1 6 2006

Info

1 1 432 2502-01 Drain valve Vanne de vidange 1,2
2 1 471 8139-16 Hose Flexible 1 L=2250
3 1 471 8243-07 Solenoid valve Electrovanne 1,2 230V 50Hz

1 471 8243-08 Solenoid valve Electrovanne 1,2 208-240V 60Hz

1 471 8243-10 Solenoid valve Electrovanne 1,2 230V 50/60Hz Japan

4 1 438 8102-06 Hose Flexible 1 L=330
5 1 471 8139-01 Hose Flexible 1 L=330
6 1 432 2519-02 Hose Flexible 1
7 1 432 2511-01 Drain pipe connection Raccord de vidange 3
8 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83

9 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
10 1 432 2521-03 Hose Flexible 1
11 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
12 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
13 1 432 2508-02 Hose Flexible 1
14 1 432 2507-01 Air tube Chambre de compression 1
15 1 432 2506-01 Connection Connexion 3
16 1 471 8118-01 Hose Flexible 1 L=1600
17 1 471 2265-69 T-pipe Tube en T 3
18 1 471 2442-42 Hose Flexible 1,2 L=120
19 1 471 2464-18 Hose Flexible 1,2 L=280
20 Rq 471 7887-01 Clip Colliers de serrage 3
21 1 432 3182-43 Cable set Jeu de câbles 3 X50
22 1 471 8128-67 Hose Flexible 1
23 2 736 2840-51 Hose clamp Attache flexible 3 Ø50-63

Illustration

24 1 471 8124-08

Hose Flexible 1

25 2 736 2831-51 Hose clamp Attache flexible 3 Ø36-42
26 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
27 1 471 4835-01 Drain hose Flexible de vidange 1 Ø75
28 - 471 8613-05 Tube Tube 3 Ø50, L=80
29 - 471 8128-41 Hose Flexible 1 L=90, 1 1/2''

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
29

Year
Year

Group
Groupe

SU655 Clarus
Water connections

Raccords d'eau

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102316/1 2 5 2008

Info

1 1 438 0056-03 Nipple Raccord 3 Black, 3/4"

1 438 0056-04 Nipple Raccord 3 White, 3/4", USA

2 1 471 8693-21 Filter Filtre 3

3 1 471 8199-01 Gasket Joint 3

4 1 471 8688-13 Nipple Raccord 3 1/8''

5 1 741 5109-25 Plug Fiche 3 El-drain

6 1 740 4206-00 O-ring Joint torique 3 El-drain

7 Rq 472 6761-01 Cover washer Rondelle protection 3

8 1 432 2301-01 Siphon breaker Rupteur de siphon 3

9 Rq 471 8175-01 Plug Fiche 3
10 1 471 8644-02 Plug Fiche 3
11 1 432 2306-01 Hose Flexible 1
12 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
13 1 471 7871-04 Hose clamp Attache flexible 3
14 - Not used
15 - Not used
16 Rq 877 5211-08 Hose Flexible 1 Per 1 m
17 Rq 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
18 Rq 432 2308-01 Hose Flexible 1
19 Rq 736 2825-51 Hose clamp Attache flexible 3 Ø32

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
31

Year
Year

Group
Groupe

Page
Page
33

SU655 Clarus
Inlet valves and cable set

Inlet valves and cable set

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102320/1 3 11 2009

Info

1 1 471 8240-63 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, BSP

1 471 8240-69 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, NH

2 2 471 8210-70 Valve Electrovanne 1 208-240V 50/60Hz, BSP

1 471 8210-79 •Coil •Bobine 1,2 50/60 Hz
2 471 8210-71 Valve Electrovanne 1 208-240V 60Hz, NH USA USA
1 471 8210-78 •Coil •Bobine 1,2 60Hz

3 1 432 3098-53 Cable set Jeu de câbles 3

4 1 432 3192-46 Cable set Jeu de câbles 3

5 1 432 3192-45 Cable set Jeu de câbles 3

Illustration

Issue
Issue

Notes
Remarques

USA USA

Month
Month

Year
Year

Group
Groupe

SU655 Clarus
Drain valve

Vanne de vidange

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102343/1 2 11 2008

Info

1 1 432 2502-01 Drain valve Vanne de vidange 1,2

2 1 438 0051-01 •Lower frame •Châssis inférieur 3

3 1 471 8195-01 •Diaphragm •Diaphragme 1,2

4 1 438 0054-01 •Piston •Piston 3

5 1 438 0053-01 •Housing •Logement 3

6 1 438 0055-01 •Gland •Presse-étoupe 3

7 1 438 0052-01 •Cover •Couvercle 3

8 2 471 7818-01 •Spring •Ressort 1

9 1 432 2505-01 •Hose housing •Membrane de vidange 1,2
10 1 432 2501-01 •Upper frame •Partie supérieure 3
11 2 471 7871-04 •Hose clamp •Attache flexible 3
12 1 471 8688-13 •Nipple •Raccord 1 1/8''
13 4 734 1153-09 Washer Rondelle 3 BRB 6,4X12
14 4 732 2116-42 Locking nut Contre-écrou 3 M6

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
35

Year
Year

Group
Groupe

SU655 Clarus
Drain valve, electrical

Drain valve, electrical

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102326/1 2 3 2008

Info

1 1 471 8215-01 Drain valve Vanne de vidange 1,2 50/60Hz

1 471 8215-03 Drain valve Vanne de vidange 1,2 50/60Hz Normally closed

2 1 432 2548-01 Cover Couvercle 3

3 1 432 2531-01 Mounting plate Plaque de montage 3

4 1 432 2537-01 Support Support 3

5 1 432 2516-04 Hose Flexible 1

6 1 471 7871-07 Hose clamp Attache flexible 3

7 3 736 2846-51 Hose clamp Attache flexible 3 Ø73-83

8 1 432 2534-01 Mounting plate Plaque de montage 3

9 1 432 2518-04 Hose Flexible 1
10 1 432 3003-02 Cable set Jeu de câbles 3
11 1 432 2982-10 Ground cable Câble mise terre 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
37

Year
Year

Group
Groupe

SU655 Clarus
Steam components

Composants

Item

Qua.

Article

Qua.

1 1 432 1631-01 Steam injector Injecteur de vapeur 3

2 1 471 8126-28 Steam hose Tuyau flexible de vapeur 1

3 1 432 1673-01 Bracket Pupitre 3

4 1 471 8695-01 Nipple Raccord 3

5 1 471 2937-01 Bracket Support 3

6 1 471 8697-01 Adapter Adaptateur 3

7 1 471 8279-03 Valve Electrovanne 1,2 50/60 Hz

8 1 432 3058-01 Cable set Jeu de câbles 3

9 1 471 8624-01 Nipple Raccord 3
10 1 744 3113-06 Filter Filtre 3 1/2''

Art.No
Réf. article

Description Description Info

1 471 8279-08 •Repair kit •Kit de réparation 1,2

Illustration
Schéma

102347/1 1 6 2006

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
39

Year
Year

Group
Groupe

SU655 Clarus
Detergent container

Compartiment à savon

Item

Qua.

Article

Qua.

1 1 432 2401-01 Detergent container Compartiment à savon 1,2

2 2 432 2404-01 •Siphon •Siphon 1,2

3 1 432 2405-01 •Cover •Couvercle 1,2

4 1 432 2406-01 •Cover •Couvercle 1,2

5 2 432 2407-01 •Shaft •Arbre 3

6 1 438 8103-01 •Seal •Joint 1,2

7 1 432 2409-01 Cover Couvercle 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

102344/1 1 5 2006

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
41

Year
Year

Group
Groupe

SU655 Clarus
CMIS

CMIS

Item

Qua.

Article

Qua.

1 1 438 8796-01 Interface PC Interface PC 1 Complete

2 1 438 8793-01 Cable Câble 3 Complete

3 1 471 9680-01 Battery eliminator Battery eliminator 3 24V

4 1 438 8791-01 CMIS Interface CMIS Interface 1

5 1 432 2933-03 Cable set Jeu de câbles 3

6 1 471 4601-01 Bracket Pupitre 3

7 4 471 7958-02 Support Support 3

8 1 471 8780-01 Screw fitting Vis de raccord 3 15,2

9 1 471 8780-31 Nut Écrou 3 15
10 1 471 8780-02 Screw fitting Vis de raccord 3 18,2
11 1 471 8780-32 Nut Écrou 3 18
12 1 432 2933-02 Cable set Jeu de câbles 3
13 1 438 7300-87 Cable set Jeu de câbles 3
14 1 438 7300-88 Cable set Jeu de câbles 3
15 4 438 8762-01 Block Cale 3
16 1 438 8762-11 Block Cale 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

102107/1 2 3 2008

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
43

Year
Year

Page
Page

1

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
413 1529-01 27

413 2200-61 7
413 2201-06 7
413 2201-32 7
413 2606-10 19
413 2611-34 19
413 2905-02 27
413 2915-01 7
413 2915-02 7
413 2918-05 25
413 2918-06 25
413 2918-08 25
413 2965-01 9
413 2965-22 9
413 2965-23 9
413 2965-24 9
413 2965-25 9
413 3082-35 27
413 3084-21 25
413 4312-01* 13
413 4312-02 13
413 4315-51 9
432 0149-01 21
432 0150-01 21
432 1220-01 27
432 1229-01 17
432 1295-01 9
432 1337-01 9
432 1421-01 9
432 1451-01 9
432 1453-01 9
432 1455-01 17
432 1463-01 17
432 1465-01 17
432 1472-01 17
432 1503-11 11
432 1543-01 11
432 1548-01 11
432 1552-01 11
432 1563-01 11
432 1568-01 11
432 1573-11 11
432 1573-12 11
432 1573-13 11
432 1608-21 11
432 1631-01 39
432 1653-01 9
432 1654-01 9
432 1673-01 39
432 1828-02 13
432 1843-02 13
432 1858-01 13
432 1858-02 13
432 1873-01 13
432 1888-11 13
432 1890-02 13
432 1950-02 13
432 1951-01 13
432 1962-01 13
432 2022-12 19
432 2043-03 7
432 2043-10 7
432 2066-01 7
432 2067-01 7
432 2121-06 7
432 2131-06 7

432 2154-01 27
432 2159-01 21
432 2160-01 21
432 2161-01 21
432 2162-01 21
432 2180-01 7
432 2182-04 7
432 2198-02 9
432 2199-01 27
432 2199-03 27
432 2199-05 27
432 2200-53 7
432 2200-58 7
432 2200-60 7
432 2214-01 27
432 2215-01 7
432 2248-01 7
432 2258-01 27
432 2259-01 7
432 2270-01 13
432 2273-01 7
432 2290-65 7
432 2290-66 7
432 2301-01 31
432 2306-01 31
432 2308-01 31
432 2401-01 41
432 2404-01 41
432 2405-01 41
432 2406-01 41
432 2407-01 41
432 2409-01 41
432 2501-01 35
432 2502-01 29
432 2502-01 35
432 2505-01 35
432 2506-01 29
432 2507-01 29
432 2508-02 29
432 2511-01 29
432 2516-04 37
432 2518-04 37
432 2519-02 29
432 2521-03 29
432 2531-01 37
432 2534-01 37
432 2537-01 37
432 2548-01 37
432 2620-02 13
432 2620-03 13
432 2620-04 13
432 2620-12 13
432 2631-01 19
432 2631-02 19
432 2631-03 19
432 2631-04 19
432 2631-05 19
432 2631-06 19
432 2631-07 19
432 2754-01 19
432 2905-01 15
432 2925-01 25
432 2933-02 43
432 2933-03 43
432 2954-03 27
432 2954-13 27

432 2954-14 27
432 2977-01 9
432 2981-01 21
432 2982-10 37
432 2983-02 17
432 2983-02 27
432 2984-01 27
432 2985-01 9
432 2991-02 17
432 3003-02 37
432 3045-01 27
432 3058-01 39
432 3082-48 21
432 3082-77 21
432 3092-15 21
432 3092-16 21
432 3092-17 21
432 3092-25 27
432 3092-41 21
432 3092-43 21
432 3092-50 21
432 3092-51 21
432 3092-56 21
432 3092-59 21
432 3092-70 17
432 3092-70 23
432 3092-78 9
432 3092-86 27
432 3092-89 21
432 3093-30 21
432 3093-32 21
432 3093-75 21
432 3094-16 21
432 3094-25 23
432 3094-41 21
432 3095-04 21
432 3095-15 21
432 3095-25 21
432 3095-27 21
432 3096-92 21
432 3097-20 21
432 3097-92 21
432 3098-32 21
432 3098-53 33
432 3106-01 27
432 3182-43 29
432 3192-02 21
432 3192-20 21
432 3192-45 33
432 3192-46 33
432 3192-52 27
432 3192-61 19
432 3192-72 19
432 3192-78 19
432 3192-94 21
432 3604-01 27
432 3604-02 27
432 6318-01 7
438 0016-10 17
438 0051-01 35
438 0052-01 35
438 0053-01 35
438 0054-01 35
438 0055-01 35
438 0056-03 31
438 0056-04 31

438 0299-01 21
438 4049-01 17
438 4062-01 13
438 5109-02 7
438 7169-20 21
438 7169-21 21
438 7169-22 21
438 7169-23 21
438 7169-25 21
438 7169-27 21
438 7169-31 21
438 7300-87 43
438 7300-88 43
438 7950-01 27
438 7950-02 27
438 8102-06 29
438 8103-01 41
438 8115-04 13
438 8155-04 11
438 8720-01 27
438 8720-02 27
438 8720-03 27
438 8762-01 43
438 8762-11 43
438 8774-02 25
438 8786-02 27
438 8787-01 27
438 8791-01 43
438 8793-01 43
438 8796-01 43
438 8797-01 27
438 9561-01 15
438 9563-01 9
438 9564-01 21
438 9569-01 9
438 9573-01 9
438 9636-22 27
438 9636-23 27
438 9636-24 27
438 9678-01 27
438 9678-02 27
438 9678-03 27
438 9678-04 27
438 9678-11 27
438 9678-12 27
438 9678-13 27
438 9678-14 27
438 9704-31 17
438 9799-01 25
438 9799-02 17
438 9799-03 17
438 9799-12 25
471 2265-69 7
471 2265-69 29
471 2436-10 7
471 2442-42 29
471 2464-18 29
471 2937-01 39
471 4601-01 43
471 4672-67 7
471 4835-01 29
471 7565-21 7
471 7705-05 17
471 7807-02 9
471 7818-01 35
471 7826-10 7

Page
Page

2

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
471 7859-12 27

471 7859-16 27
471 7864-01 7
471 7867-01 17
471 7871-04 31
471 7871-04 35
471 7871-07 37
471 7887-01 29
471 7958-02 21
471 7958-02 27
471 7958-02 43
471 7977-03 27
471 7977-04 27
471 8118-01 29
471 8124-08 29
471 8126-28 39
471 8128-41 29
471 8128-67 29
471 8139-01 29
471 8139-16 29
471 8175-01 31
471 8195-01 35
471 8196-01 7
471 8199-01 31
471 8210-70 33
471 8210-71 33
471 8210-78 33
471 8210-79 33
471 8215-01 37
471 8215-03 37
471 8240-63 33
471 8240-69 33
471 8243-07 29
471 8243-08 29
471 8243-10 29
471 8279-03 39
471 8279-08 39
471 8323-01 11
471 8328-02 11
471 8342-13 17
471 8342-47 15
471 8344-35 7
471 8344-36 13
471 8404-02 13
471 8458-02 7
471 8502-10 17
471 8502-14 11
471 8502-24 17
471 8527-01 13
471 8613-05 29
471 8624-01 39
471 8641-02 7
471 8644-02 31
471 8688-13 31
471 8688-13 35
471 8693-21 31
471 8695-01 39
471 8697-01 39
471 8750-11 21
471 8750-11 27
471 8767-01 27
471 8767-02 27
471 8768-02 25
471 8780-01 43
471 8780-02 43
471 8780-31 43

471 8780-32 43
471 8783-01 27
471 8783-03 27
471 8783-04 27
471 8792-01 21
471 8793-01 21
471 8826-01 17
471 8827-01 17
471 8861-01 21
471 8861-02 7
471 8993-01 21
471 8995-11 21
471 8995-12 21
471 8997-04 21
471 9222-59 11
471 9628-32 19
471 9628-33 19
471 9678-94 27
471 9680-01 43
471 9822-99 9
471 9827-11 9
471 9827-12 9
471 9827-13 9
471 9829-11 9
471 9829-12 9
471 9829-13 9
472 6761-01 31
472 9708-01 11
472 9900-99 7
472 9904-98 9
472 9913-15 11
472 9913-43 21
472 9913-91 17
472 9920-01 13
472 9920-02 13
472 9929-22 25
487 1702-45 27
725 2366-61 13
725 2465-71 9
725 2538-51 17
732 2116-42 35
732 2118-01 9
732 2118-01 11
734 1153-09 35
735 2153-01 7
735 3144-00 11
735 9630-01 11
736 2816-51 31
736 2825-51 29
736 2825-51 31
736 2831-51 29
736 2837-51 29
736 2840-51 29
736 2846-51 29
736 2846-51 31
736 2846-51 37
740 4206-00 31
741 5109-25 31
744 3113-06 39
762 1182-10 27
762 1215-10 27
877 5211-08 31

461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338

Telephone: [phone]

Parts and Service FAX: [phone]

Sales and Administration FAX: [phone]
