Page 1
Spare Parts Catalogue
Catalogue de pièces de rechange
Laveuses essoreuses
From machine No. 521/402183-
SU630. Compass
Washer extractor
438 9036-27DOC. NO.
EDITION 46.2010
Page 2
Page 3
List of issues
SU630. Compass
Illustration Page Table of contents
102300 7 Lining and top panel
102301 17 Drum, rear gable
102302 11 Door and hinged joint

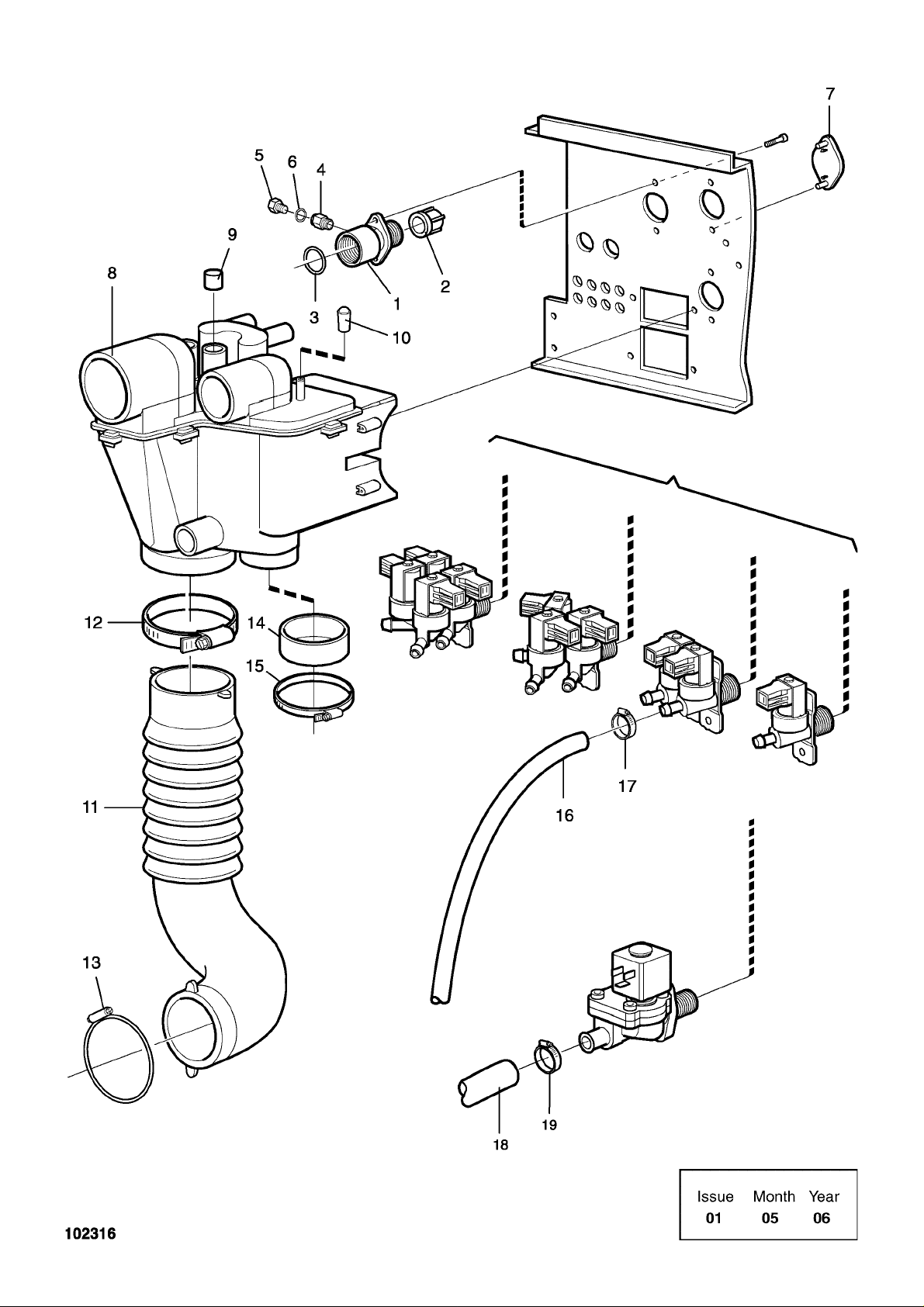

102316 29 Water connections
102343 39 Drain valve
102344 45 Detergent container
102378 9 Control panel
102380 27 Electric components connection
102384 35 Inlet valves and cable set

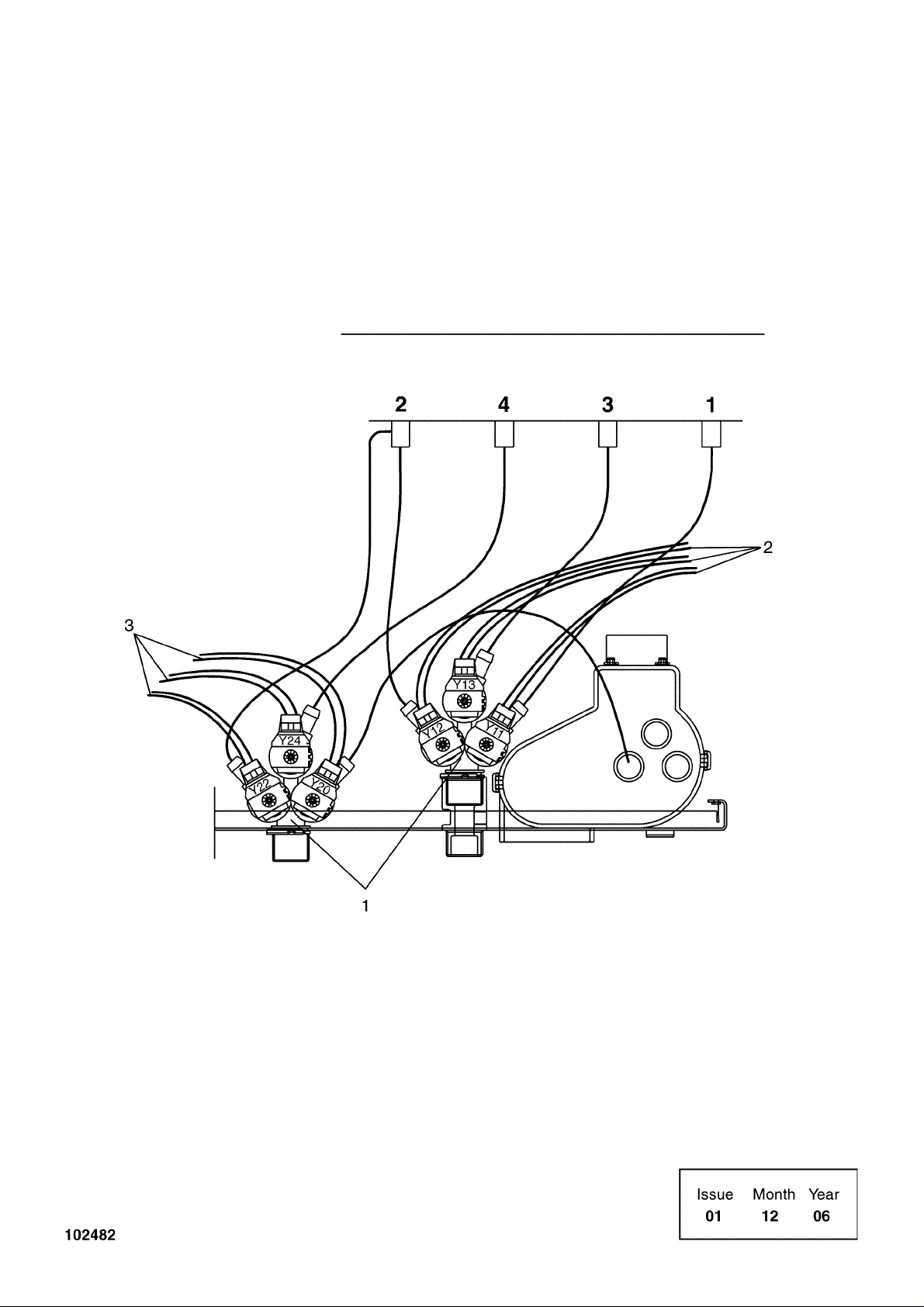

102482 31 Inlet valves and cable set

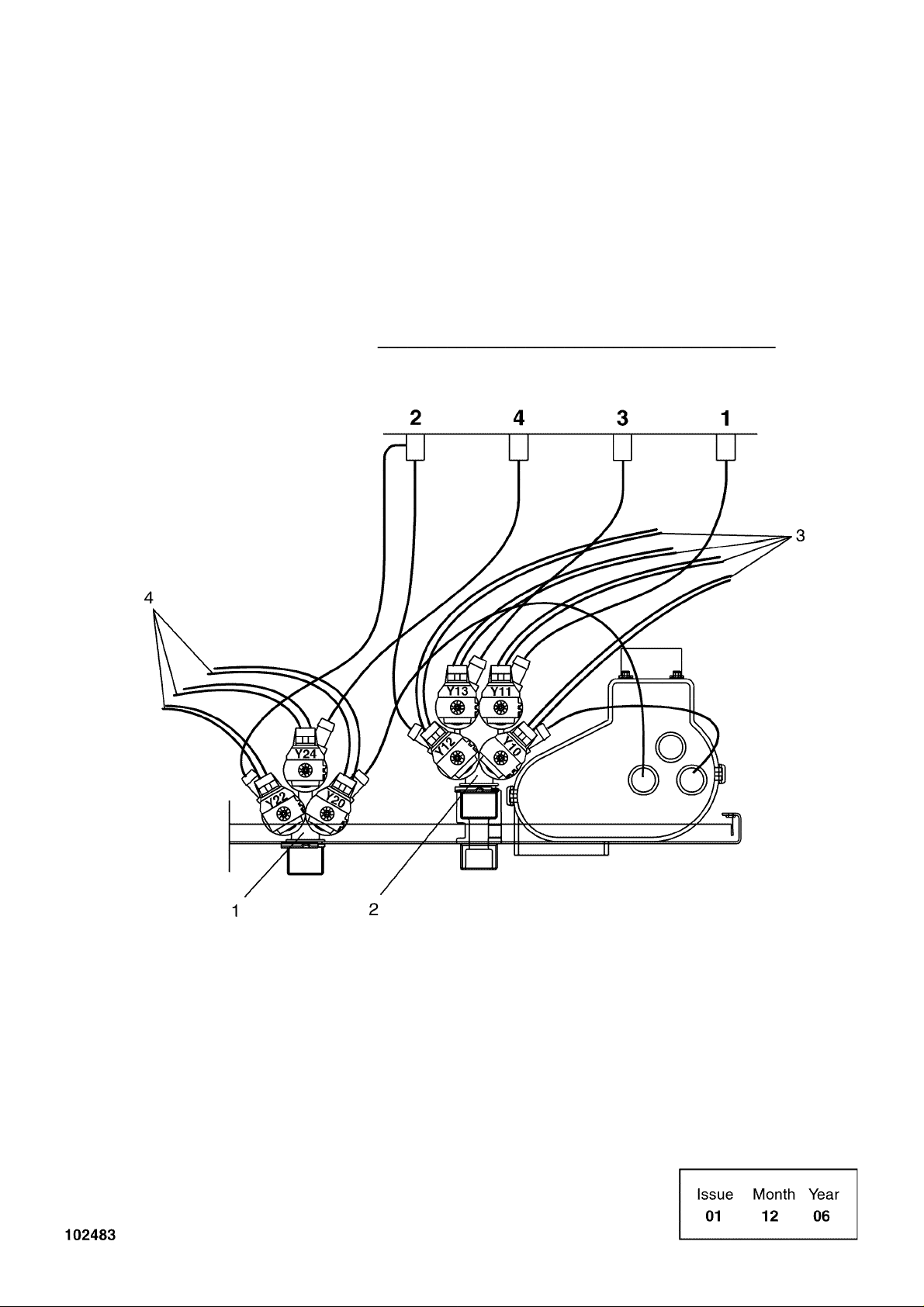

102483 33 Inlet valves and cable set
102486 51 Compass control loader
102491 21 Motor control
102492 41 Drain valve, electrical
102500 13 Door lock
102501 43 Steam components
102503 37 Drain valve and hoses
102596 47 Emergency stop

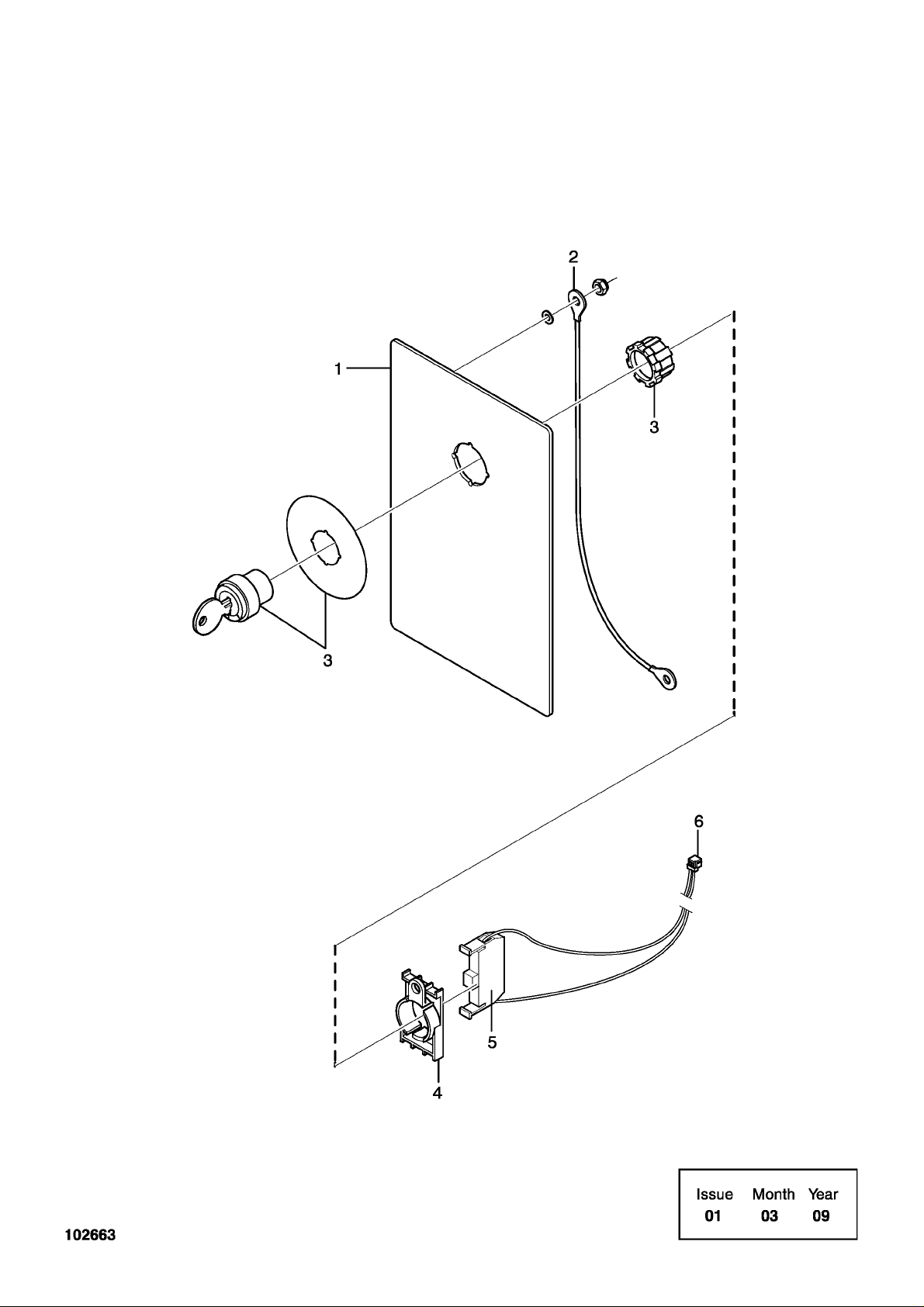

102663 49 Key switch
102665 19 Motor
102672 63 Coin meter
102674 15 Base and outer drum
102679 23 Programmer
500109 55 Coin box
500110 57 Coinbox USA
500114 59 Electronic coin meter
500115 53 Coin box
Group
Groupe
Page 4
Page 5
Group
Groupe
Page
Page
5
SU630. Compass
Table of contents Table des matières Page/Page
Lining and top panel Panneau frontal avec pupitre de commande 7
Control panel Pupitre de commande 9
Door and hinged joint Assemblage articulé et plaque 11
Door lock Serrure de porte 13
*Base and outer drum Base et tambour externe 15
Drum, rear gable Tambour, pignon arrière 17
*Motor Moteur 19
*Motor control Contrôle du moteur 21
Programmer Minuterie 23
Electric components connection Composants électriques raccordement électrique 27
Water connections Raccords d'eau 29
Inlet valves and cable set Inlet valves and cable set 31
Inlet valves and cable set Inlet valves and cable set 33
Inlet valves and cable set Inlet valves and cable set 35
Drain valve and hoses Purgeur et flexible 37
Drain valve Vanne de vidange 39
*Drain valve, electrical Drain valve, electrical 41
Steam components Composants 43
Detergent container Compartiment à savon 45
Emergency stop Arrêt d'urgence 47
Key switch Commutateur à touche 49
Compass control loader Compass control loader 51
Coin box Boîtier à jetons 53
Coin box Boîtier à jetons 55
Coinbox USA Boîtier à jetons USA 57
Electronic coin meter Monnayeur électronique 59
Coin meter Monnayeur 63
Page 6
Page 7
Group
Groupe
SU630. Compass
Lining and top panel
Panneau frontal avec pupitre de commande
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102300/1 3 1 2010
Info
1 1 413 2200-41 Front panel Panneau avant 3 Wave Stainless Complete
1 432 2200-40 Front plate Panneau avant 3 Stainless Complete
1 432 2200-38 Front panel Panneau avant 3 Blue Complete
1 432 2200-33 Front plate Panneau avant 3 White Complete
2 1 •Front plate •Panneau avant 3
3 1 432 2182-02 •Strip •Ruban 3
4 2 471 8196-01 •Plug •Fiche 3
5 2 438 5109-02 •Guide pin •Broche de guidage 3
6 1 471 4672-67 •Protection •Protection 3
7 2 432 2041-03 Side panel Panneau latéral 3 Grey
2 432 2041-10 Side panel Panneau latéral 3 Stainless
8 1 432 2072-02 Rear panel Panneau arrière 3 Upper
1 413 5009-01 Rear panel Panneau arrière 3
9 1 432 2073-02 Rear panel Panneau arrière 3
10 6 471 8458-02 Nut Écrou 3 M6
11 1 432 2246-02 Brace bracket Support de montant 3
12 1 432 2130-06 Brace Montant 3
13 4 471 7565-21 Velcro tape Bande de serrage 3
14 1 432 2120-01 Brace Montant 3
15 1 432 2294-65 Top panel Couvercle 3
1 413 2201-04 Top panel Couvercle 3 With lock
1 432 2294-66 Top panel Couvercle 3 No detergent container
1 413 2201-20 Top panel Couvercle 3 No detergent container With
16 1 471 7826-10 •Lock •Serrure 1,2
17 1 472 9900-99 •Key •Touche 1,2 SET
18 1 432 2259-01 Plate Plaque 3
Illustration
1 432 2215-01
Plate Plaque 3
19 2 432 2273-01 Guide Guide 3
20 1 471 8641-02 Plug Fiche 3
21 2 471 8344-35 Screw Vis 3 M6X16
22 2 735 2153-01 Lock washer Rondelle d'arrêt 3 6,4
23 2 471 7864-01 Clip Colliers de serrage 3 M6
24 2 432 2180-01 Spacer Entretoise 3
25 1 432 6318-01 Bracket Pièce de retenue 3
26 1 471 8861-02 Level control Réglage de niveau 1
27 1 413 2915-01 Cable set Jeu de câbles 3 Compass Control
1 413 2915-02 Cable set Jeu de câbles 3 Clarus Control
28 1 471 2436-10 Hose Flexible 3
29 1 471 2265-69 T-pipe Tube en T 3
Notes
Remarques
lock
Issue
Issue
Month
Month
Page
Page
7
Year
Year
Page 8
Page 9
Group
Groupe
SU630. Compass
Control panel
Pupitre de commande
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102378/1 2 3 2010
Info
1 1 432 2261-01 Front panel Panneau avant 3
2 1 472 5792-02 Panel sign Voyant du tableau 1 40°, 60°
1 472 5792-01 Panel sign Voyant du tableau 1 1&2
1 472 5792-10 Panel sign Voyant du tableau 1 1&2 Coin
1 472 5793-01 Panel sign Voyant du tableau 1 NEUTRAL USA, OPL
3 1 471 7788-10 Sign Échelle 3
4 1 413 2604-11 Type plate Numéro série plaque 3 W4130S
1 413 2611-12 Type plate Numéro série plaque 3 SU630cc Coin
1 413 2611-13 Type plate Numéro série plaque 3 SU630co OPL
5 1 432 2150-11 Cover plate Plaque recouvrement 3
6 1 432 2647-23 Instruction plate Plaque instruction utilisa tion 3 40°, 60°
1 432 2647-24 Instruction plate Plaque inst ruction utilisation 3 1, 2
1 432 2647-26 Instruction plate Plaque inst ruct ion utilisation 3 NEUTRAL
1 432 2647-21 Instruction plate Plaque instruction utilisation 3 Swedish
1 432 2647-30 Instruction plate Plaque inst ruction utilisation 3 USA English/Spanish COIN
1 432 2647-26 Instruction plate Plaque inst ruct ion utilisation 3 USA, OPL
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
9
Year
Year
Page 10
Page 11
Group
Groupe
Page
Page
11
SU630. Compass
Door and hinged joint
Assemblage articulé et plaque
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102302/1 5 5 2010
Info
1 1 432 1871-01 Support frame Panneau de fixation 3
2 4•Nut •Écrou 3M6
3 2 432 1951-01 •Bracket •Support de montage 3
4 9 471 8404-02 Locking nut Contre-écrou 3 M6
5 1 432 1886-02 Trim panel Panneau d'habillage 3
1 432 1886-11 Trim panel Panneau d'habillage 3 Stainless
6 1 413 4112-01 Door Plaque 1 Complete
7 1 432 1826-02 •Door •Plaque 3
8 1 432 1856-01 •Door glass •Vitre de la porte 1,2
9 1 432 1841-02 •Door gasket •Joint de porte 1,2
10 2 432 1950-02 •Hinged joint • Asse mblage articulé 1
11 4 438 4062-01 •Bushing •Douille 3
12 2 432 1961-01 •Pin •Goupille 3
13 1 472 9920-02 •Knob •Bouton de porte 1,2 Complete
14 1 ••Knob ••Bouton de porte Complete
15 1 725 2366-61 ••Screw ••Vis 3 M6SF 6X12
16 1 432 2270-01 ••Knob ••Bouton de porte 3
17 1 472 9920-01 •Lock shaft •Axe de verrouillage 1,2 Complete
18 1 ••Lock shaft ••Axe de verrouillage
19 1 ••Washer ••Rondelle
20 2 ••Bushing ••Douille
21 1 ••Torsion spring ••Ressort rotatif
22 1 432 2620-12 Sign Échelle 3 Electrolux
1 432 2620-02 Sign Signe 3 Wascomat
1 432 2620-03 Sign Signe 3 Nyborg
1 432 2620-04 Sign Signe 3 Zanussi
23 8 471 8344-36 Screw Vis 3
24 1 438 8115-02 Rubber strip Joint caoutchouc 3 L=1255
25 9 471 8527-01 Spring washer Rondelle à ressort 3
26 - Not used
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page 12
Page 13
Group
Groupe
SU630. Compass
Door lock
Serrure de porte
Item
Qua.
Article
Qua.
1 1 438 9561-01 Door locking device Serrure de porte 1,2 Complete
2 3 471 8342-47 Screw Vis 3 M6X25
3 1 432 2905-08 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102500/1 1 3 2009
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
13
Year
Year
Page 14
Page 15
Group
Groupe
SU630. Compass
Base and outer drum
Base et tambour externe
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102674 5 11 2010
Info
1 1 413 4115-62 Frame Base 3
2 4 432 1453-01 •Tensioner •Crochet 3
3 2 725 2465-71 •Screw •Vis 3 M8X70
4 8 471 7807-02 •Tension plate •Tôle de serrage 3 18x8,4x2
5 2 732 2118-01 •Locking nut •Contre-écrou 3 M8
6 1 432 1451-01 •Bracket •Support 3
7 3 471 9821-11 Heating element Elément chauffant 1,2 3,33kW 240V
3 471 9821-15 Heating element Élément de chauffage 1,2 3.3kW 277V
3 471 9821-12 Heating element Elément chauffant 1,2 2,5kW 240V
3 471 9821-13 Heating element Elément chauffant 1,2 3,33kW 254V
3 471 9821-14 Heating element Elément chauffant 1,2 1kW 240V
3 471 9828-11 Heating element Élément de chauffage 1,2 1.6kW 230V Mop
* 3 471 9835-11 Heating element Élément de chauffage 1,2 3.33kW 240V MOP
3 471 9832-13 Heating element Élément de chauffage 1,2 3.33kW 254V MOP
3 471 9832-15 Heating element Élément de chauffage 1,2 3.33kW 277V MOP
8 1 432 2950-01 Cable set Jeu de câbles 3 Heating 400V
1 432 2951-04 Cable set Jeu de câbles 3 230V
1 413 2965-12 Cable set Jeu de câbles 3 400V
9 2 432 2953-01 Cable set Jeu de câbles 3
10 1 472 9904-98 Sensor Capteur 1,2 Complete
11 1•Discharge•Collier de serrage
12 1 •Bushing •Douille
13 1 413 3272-11 Cable set Jeu de câbles 3 Temp
14 1 432 1654-01 Cover Couvercle 3
15 1 432 1653-01 Clamp Bride de fixation 3
16 1 438 9569-01 Transformer Transformateur 3 200V
1 438 9566-01 Transformer Transformateur 3 400- 480V
Illustration
1 438 9565-01
Transformer Transformateur 3 100-120V
17 1 432 2985-01 Cable set Jeu de câbles 3 200V
1 432 2998-01 Cable set Jeu de câbles 3 100-120V, 400-480V
18 1 432 1295-01 Bracket Pupitre 3 Trafo 200V
1 432 1363-01 Bracket Pupitre 3
1 432 1338-01 Cover Couvercle 3
20 Rq 471 9821-99 Plug Fiche 3
21 1 413 3704-10 Choke Choke 1 7,5A
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
15
Year
Year
Page 16
Page 17
Group
Groupe
SU630. Compass
Drum, rear gable
Tambour, pignon arrière
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102301/1 3 1 2010
Info
1 1 432 1571-11 Outer drum Tambour extérieur 3 Non-heated
1 432 1571-12 Outer drum Tambour extérieur 3 El/Dual heating
1 432 1571-13 Outer drum Tambour extérieur 3 Steam
2 1 432 1606-21 Rear gable Pignon arrière 3 Complete
1 432 1606-22 Rear gable Pignon arrière 3 Complete Sluice
3 1 432 1501-11 •Inner drum •Intérieur du tambour 1
1 432 1501-12 •Inner drum •Intérieur du tambour 1 Sluice
4 1 472 9913-13 •Repair kit •Kit de reconditionnement 3
5 1 ••Bushing ••Douille
6 1 ••Ball bearing ••Roulement à billes
7 1 ••Ball bearing ••Roulement à billes
8 2 ••Sealing ring ••Bague d'étanchéité
9 1 ••Sealing ring ••Bague d'étanchéité
10 1 438 8155-02 ••Seal ••Joint
11 1 432 1546-01 •Lining •Panneau de renfort 3
12 1 432 1561-01 •Bearing housing •Logement de palier 3
13 1 432 1541-01 •End piece •Pignon 3
14 6 471 8323-01 •Screw •Vis 3 M6X12
15 6 471 8328-02 •Screw •Vis 3 M12X50
16 1 432 1551-01 •Pulley •Poulie 3
17 1 735 9501-01 •Wedge •Cale 3 14x9x50
18 1 735 3139-00 •C-clamp •Presse à main 3 SGA 45
19 2 432 1566-01 Tension strap Extenseur 3
20 2 471 9222-59 Screw Vis 3 M8X140
21 4 471 8502-14 Washer Rondelle 3 BRB 8,4X17
22 2 732 2118-01 Locking nut Contre-écrou 3 M8
23 - Not used
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
17
Year
Year
Page 18
Page 19
Group
Groupe
SU630. Compass
Motor
Moteur
Item
Qua.
Article
Qua.
1 1 438 9702-61 Motor Moteur 1
2 1 • Pulley •Poulie
3 1 471 8826-01 •Tacho sensor •Tacho sensor 1
4 1 432 1229-01 •Cover •Couvercle 3
5 1 471 8827-01 •Magnet •Aimant 3
6 1 •Pipe •Tube
7 3 438 8158-01 •Rubber bushing •Douille caoutchouc 3
8 1 432 1465-01 •Flange bushing •Douille à bride 3
9 1 471 8356-10 Screw Vis 3 M12x200
10 1 732 2122-01 Locking nut Contre-écrou 3 M12
11 1 471 8328-10 Screw Vis 3 M12X35
12 1 432 1455-01 Washer Rondelle 3
13 1 438 9799-03 Cover Couvercle 3
14 1 413 1211-01 Drip guard Lèche-goutte 3
15 1 471 7711-09 Ribbed belt Courroie poly V 3
16 1 413 2990-04 Cable set Jeu de câbles 3
17 1 438 9799-02 Clamp Attache 3
* 18 1 413 3272-10 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102665 3 10 2010
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
19
Year
Year
Page 20
Page 21
Group
Groupe
Page
Page
21
SU630. Compass
Motor control
Contrôle du moteur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102491/1 2 11 2010
Info
* 1 1 472 9929-01 Motor control Contrôle du moteur 1 200-240V Complete -
* 1 472 9929-31 Motor control Contrôle du moteur 1 200-240V 521/410566* 1 472 9929-04 Motor control Contrôle du moteur 1 200-240V Complete Japan -
* 1 472 9929-32 Motor control Contrôle du moteur 1 200-240V Japan 521/410566-
2 1 413 2918-01 •Cable set •Jeu de câbles 1 2-pole
1 413 2918-02 •Cable set •Jeu de câbles 1 2-pole Trafo
1 413 2918-09 •Cable set •Jeu de câbles 1 2-pole Japan
3 1 438 9799-12 Clamp Attache 3
4 1 438 9799-01 Cover Couvercle 3
5 1 Cable set Jeu de câbles 3 See motor
6 1 413 3084-10 Cable set Jeu de câbles 3 P-bus - X302
7 1 432 2961-01 Cable set Jeu de câbles 1,2 3AC Japan
8 1 438 8774-02 Printed circuit board Carte circuit 3
9 3 471 8768-02 Fuse Porte-fusible 1,2 15A
Illustration
Issue
Issue
Notes
Remarques
Month
Month
595/999999, -521/410566
595/999999, -521/410566
Year
Year
Page 22
Page 23
Group
Groupe
SU630. Compass
Programmer
Minuterie
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102679 1 2 2010
Info
1 1 432 6902-04 Programmer Minuterie 1,2 Without software. Software
2 1 •Printed circuit board •Carte circuit CPU
3 1 432 8702-03 •Display •Affichage 1,2
4 1 •Program selector •Commutateur rotatif 1,2
5 1 ••Knob ••Bouton de porte
6 2 ••Rubber cushion ••Coussinet de caoutchouc
7 1••Spring••Ressort
8 1 ••Sleeve ••Manchon
9 1 ••Cover ••Couvercle
10 1 438 9659-01 ••Program selector ••Commutateur rotatif 1,2
11 1••Spring••Ressort
12 4 471 8346-09 ••Screw ••Vis 3 T40x30
13 1 ••Ring ••Anneau
14 1 432 6344-02 •Cover •Couvercle 3
15 2 432 6327-01 •Bracket •Pièce de retenue 3
16 2 471 8346-02 •Screw •Vis 3
17 1 413 3280-01 •Cable set •Jeu de câbles 3 20-pole
18 1 413 3274-20 •Cable set •Jeu de câbles 3 4-pole
19 1 432 6325-01 •Cover •Couvercle 3 Front
20 1 432 6324-01 •Cover •Couvercle 3 Rear
21 1 471 4673-95 •Sign •Échelle 3
22 1 471 4673-97 Sign Échelle 3
23 1 413 3274-18 Cable set Jeu de câbles 3 D-bus
24 1 413 3084-18 Cable set Jeu de câbles 3 P-bus
25 1 413 3274-21 Cable set Jeu de câbles 3 M-COM
26 1 413 3275-02 Cable set Jeu de câbles 3 Level control
27 1 432 6326-01 Cover Couvercle 3
28 1 432 2905-08 Cable set Jeu de câbles 3 Door/Temp./Tacho.
Illustration
29 1 432 6345-01
Arm Bras 3
30 1 471 8861-01 Level guard Limiteur de niveau 1,2
31 1 471 2442-41 Hose Flexible 1 L=70
32 1 471 8863-01 Level guard Limiteur de niveau 1,2
33 1 438 2440-02 Hose Flexible 1 L=100
34 1 471 2265-69 T-pipe Tube en T 3
Issue
Issue
Notes
Remarques
Month
Month
available on website
Page
Page
23
Year
Year
Page 24
Page 25
Group
Groupe
SU630. Compass
Electric components connection
Composants électriques raccordement électrique
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102380/1 3 6 2009
Info
1 1 432 2154-01 Mounting plate Plaque de montage 3
2 Rq 438 9636-22 Contactor Relais 1,2 50Hz
Rq 438 9636-23 Contactor Relais 1,2 60Hz
Rq 438 9636-24 Contactor Relais 1,2 50/60Hz
3 Rq 438 9678-01 Main switch Main switch 1 3-pole, 30A
Rq 438 9678-02 Main switch Main switch 1 3-pole, 40A
Rq 438 9678-03 Main switch Main switch 1 3-pole, 50A
Rq 438 9678-04 Main switch Main switch 1 3-pole, 70A
Rq 438 9678-11 Main switch Main switch 1 4-pole, 30A
Rq 438 9678-12 Main switch Main switch 1 4-pole, 40A
Rq 438 9678-13 Main switch Main switch 1 4-pole, 50A
Rq 438 9678-14 Main switch Main switch 1 4-pole, 70A
4 2 471 8767-01 Block Cale 3 SL10
2 471 8767-02 Block Cale 3 SL16
5 1 471 8783-01 Block Cale 3 5-pole
1 471 8783-03 Block Cale 3 3-pole
1 471 8783-04 Block Cale 3 4-pole
6 1 432 2258-01 Plate Plaque 3
7 1 471 7859-12 Clamp Attache 3 Lower part
8 1 471 7859-16 Clamp Attache 3 Upper part
9 1 432 2199-01 Plate Plaque 3 Ø21
1 432 2199-03 Plate Plaque 3 Ø26
1 432 2199-05 Plate Plaque 3 Ø33
10 1 438 8720-01 Grommet Oeillet 3 M25
1 438 8720-02 Grommet Oeillet 3 M32
1 438 8720-03 Grommet Passe-fil 3 M40
11 1 487 1702-45 Cable Câble 3
12 1 432 2984-01 Cable set Jeu de câbles 3
13 1 413 3182-02 Cable set Jeu de câbles 3 Heating
1 413 2915-02 Cable set Jeu de câbles 3 MOP
14 3 432 2954-03 Cable set Jeu de câbles 3
15 1 432 2954-13 Cable set Jeu de câbles 3
16 1 432 2983-03 Cable set Jeu de câbles 3
17 1 432 3092-86 Cable set Jeu de câbles 3
18 1 432 3106-01 Cable set Jeu de câbles 3 Trafo
19 1 413 3082-35 Cable set Jeu de câbles 3
20 1 413 2905-02 Cable set Jeu de câbles 3 Trafo Trafo
21 1 432 2257-01 Mounting plate Plaque de montage 3
22 1 432 6805-06 Power supply Alimentation principale 1,2
23 1 432 6320-01 Clamp Attache 3
24 1 432 2256-01 Plate Plaque 3
25 1 432 6930-02 Printed circuit board Carte circuit 1,2 I/O-card type 2
26 Rq 438 8701-01 Multistik Multi-grippe 3
Rq 438 8701-03 Multistik Multi-grippe 3
27 1 413 3274-01 Cable set Jeu de câbles 3 D-bus
28 1 432 6903-02 Printed circuit board Carte circuit 1,2 I/O-card
1 432 6933-02 Printed circuit board Carte circuit 1,2 I/O-card type 3
29 Sign Échelle 3
30 1 413 3274-03 Cable set Jeu de câbles 3 4-pole
31 1 413 3084-25 Cable set Jeu de câbles 3 4-pole
32 1 432 6323-01 Cover Couvercle 3
33 1 438 8797-02 Printed circuit board Carte circuit 1,2
34 2 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A
35 3 471 7960-02 Support Support 3
Illustration
36 1 413 3082-05
Cable set Jeu de câbles 3
37 1 762 1182-10 Grommet Oeillet 3 Ø22,2MM
38 1 438 7950-02 Cover washer Rondelle protection 3 14-pole
39 1 438 7950-01 Cover washer Rondelle protection 3 4-pole
40 1 413 2946-01 Cable set Jeu de câbles 3
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
25
Year
Year
Page 26
Page 27
Group
Groupe
SU630. Compass
Electric components connection
Composants électriques raccordement électrique
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102380/1 3 6 2009
Info
41 2 471 7977-03 Cover plug Couvre-bouchon 3
42 1 471 7977-04 Cover plug Couvre-bouchon 3
43 1 432 1220-01 Cover Couvercle 3
44 1 432 3604-01 Cover Couvercle 3 With hole
1 432 3604-02 Cover Couvercle 3 Without hole
45 1 471 9678-94 Knob Bouton de porte 1
46 1 471 4673-93 Sign Échelle 3 I/O-card type 2
47 1 413 3084-02 Cable set Jeu de câbles 3 4-pole P-bus
48 1 413 2909-01 Cable set Jeu de câbles 3 Trafo-EWD900
49 2 471 8750-16 Fuse Porte-fusible 1,2 3,15A
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
27
Year
Year
Page 28
Page 29
Group
Groupe
SU630. Compass
Water connections
Raccords d'eau
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102316/1 1 3 2009
Info
1 1 438 0056-03 Nipple Raccord 3 Black, 3/4"
1 438 0056-04 Nipple Raccord 3 White, 3/4", USA
2 1 471 8693-21 Filter Filtre 3
3 1 471 8199-01 Gasket Joint 3
4 1 471 8688-13 Nipple Raccord 3 1/8''
5 1 741 5109-25 Plug Fiche 3 El-drain
6 1 740 4206-00 O-ring Joint torique 3 El-drain
7 Rq 472 6761-01 Cover washer Rondelle protection 3
8 1 432 2301-01 Siphon breaker Rupteur de siphon 3
9 Rq 471 8175-01 Plug Fiche 3
10 1 471 8644-02 Plug Fiche 3
11 1 432 2305-01 Hose Flexible 1
12 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
13 1 471 7871-08 Hose clamp Attache flexible 3
14 1 471 2409-89 Hood Capot 3 Pump
15 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54 Pump
16 Rq 877 5211-08 Hose Flexible 1 Per 1 m
17 Rq 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
18 - Not used
19 - Not used
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
29
Year
Year
Page 30
Page 31
Group
Groupe
Page
Page
31
SU630. Compass
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102482/1 2 11 2009
Info
1 2 471 8236-76 Valve Electrovanne 1,2 3-way, 208-240V 50/60Hz, BSP
2 471 8236-78 Valve Electrovanne 1,2 3-way, 208-240V 50/60Hz, NH
2 1 413 3086-07 Cable set Jeu de câbles 3 Cold
3 1 413 3086-08 Cable set Jeu de câbles 3 Hot
Illustration
Issue
Issue
Notes
Remarques
USA US
Month
Month
Year
Year
Page 32
Page 33
Group
Groupe
Page
Page
33
SU630. Compass
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102483/1 2 11 2009
Info
1 1 471 8236-76 Valve Electrovanne 1,2 3-way, 208-240V 50/60Hz, BSP
1 471 8236-78 Valve Electrovanne 1,2 3-way, 208-240V 50/60Hz, NH
2 1 471 8240-64 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, BSP
1 471 8240-68 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, NH
3 1 413 3088-07 Cable set Jeu de câbles 3
4 1 413 3086-08 Cable set Jeu de câbles 3
Illustration
Issue
Issue
Notes
Remarques
USA US
USA US
Month
Month
Year
Year
Page 34
Page 35
Group
Groupe
Page
Page
35
SU630. Compass
Inlet valves and cable set
Inlet valves and cable set
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102384/1 2 11 2009
Info
1 1 471 8240-63 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, BSP
1 471 8240-69 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, NH
2 2 471 8234-52 Valve Electrovanne 1,2 1-way, 208-240V 50/60Hz, BSP
2 471 8234-64 Valve Electrovanne 1,2 1-way, 208-240V 50/60Hz, NH
3 1 413 3088-07 Cable set Jeu de câbles 3 Cold
4 1 413 3082-29 Cable set Jeu de câbles 3 Cold
5 1 413 3082-30 Cable set Jeu de câbles 3 Hot
Illustration
Issue
Issue
Notes
Remarques
USA USA
USA USA
Month
Month
Year
Year
Page 36
Page 37
Group
Groupe
SU630. Compass
Drain valve and hoses
Purgeur et flexible
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102503/1 2 9 2009
Info
1 1 432 2502-01 Drain valve Vanne de vidange 1,2
2 1 471 8139-11 Hose Flexible 1 L=1900
3 1 471 8243-07 Solenoid valve Electrovanne 1,2 230V 50Hz
1 471 8243-08 Solenoid valve Electrovanne 1,2 208-240V 60Hz
1 471 8243-09 Solenoid valve Electrovanne 1,2 120V 60Hz
1 471 8243-10 Solenoid valve Electrovanne 1,2 230V 50/60Hz Japan
4 1 438 8102-06 Hose Flexible 1 L=330
5 1 471 8139-01 Hose Flexible 1 L=330
6 1 432 2519-04 Hose Flexible 1
7 1 432 2511-01 Drain pipe connection Raccord de vidange 3 -595/106611,
1 413 5003-01 Drain pipe connection Raccord de vidange 3 521/404050-
8 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
9 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
10 1 432 2521-05 Hose Flexible 1
11 1 736 2831-51 Hose clamp Attache flexible 3 Ø36-42
12 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
13 1 432 2508-01 Hose Flexible 1
14 1 432 2507-01 Air tube Chambre de compression 1
15 1 432 2506-01 Connection Connexion 3
16 1 471 2433-14 Hose Flexible 1 L=940
17 Rq 471 7887-01 Clip Colliers de serrage 3
18 1 432 3182-41 Cable set Jeu de câbles 3 X50
19 1 471 8128-64 Hose Flexible 1
20 2 736 2840-51 Hose clamp Attache flexible 3 Ø50-63
21 1 471 8124-03 Hose Flexible 1
Illustration
22 2 736 2831-51
Hose clamp Attache flexible 3 Ø36-42
23 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
24 1 471 4835-01 Drain hose Flexible de vidange 1 Ø75
25 1 471 8613-05 Tube Tube 3 Ø50, L=80
26 1 471 8128-41 Hose Flexible 1 L=90, 1 1/2''
Issue
Issue
Notes
Remarques
521/400106-404049
Month
Month
Page
Page
37
Year
Year
Page 38
Page 39
Group
Groupe
SU630. Compass
Drain valve
Vanne de vidange
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102343/1 2 11 2008
Info
1 1 432 2502-01 Drain valve Vanne de vidange 1,2
2 1 438 0051-01 •Lower frame •Châssis inférieur 3
3 1 471 8195-01 •Diaphragm •Diaphragme 1,2
4 1 438 0054-01 •Piston •Piston 3
5 1 438 0053-01 •Housing •Logement 3
6 1 438 0055-01 •Gland •Presse-étoupe 3
7 1 438 0052-01 •Cover •Couvercle 3
8 2 471 7818-01 •Spring •Ressort 1
9 1 432 2505-01 •Hose housing •Membrane de vidange 1,2
10 1 432 2501-01 •Upper frame •Partie supérieure 3
11 2 471 7871-04 •Hose clamp •Attache flexible 3
12 1 471 8688-13 •Nipple •Raccord 1 1/8''
13 4 734 1153-09 Washer Rondelle 3 BRB 6,4X12
14 4 732 2116-42 Locking nut Contre-écrou 3 M6
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
39
Year
Year
Page 40
Page 41
Group
Groupe
SU630. Compass
Drain valve, electrical
Drain valve, electrical
Item
Qua.
Article
Qua.
1 1 471 8215-01 Drain valve Vanne de vidange 1,2 50/60Hz
2 1 432 2548-01 Cover Couvercle 3
3 1 432 2531-02 Mounting plate Plaque de montage 3
4 1 432 2537-01 Support Support 3
5 1 432 2516-04 Hose Flexible 1
6 1 471 7871-07 Hose clamp Attache flexible 3
7 3 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
8 1 432 2534-01 Mounting plate Plaque de montage 3
* 9 1 432 2518-02 Hose Flexible 1
10 1 413 2902-05 Cable set Jeu de câbles 3
11 1 432 2982-10 Ground cable Câble mise terre 3
Art.No
Réf. article
Description Description Info
1 471 8215-03 Drain valve Vanne de vidange 1,2 50/60Hz Normally closed
Illustration
Schéma
102492/1 5 6 2010
Info
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
41
Year
Year
Page 42
Page 43
Group
Groupe
SU630. Compass
Steam components
Composants
Item
Qua.
Article
Qua.
1 1 432 1630-01 Steam injector Injecteur de vapeur 3
2 1 471 8126-26 Steam hose Tuyau flexible de vapeur 1
3 1 432 1673-01 Bracket Pupitre 3
4 1 471 8695-01 Nipple Raccord 3
5 1 471 2937-01 Bracket Support 3
6 1 471 8697-01 Adapter Adaptateur 3
7 1 471 8279-03 Valve Electrovanne 1,2 50/60 Hz
8 1 432 3058-01 Cable set Jeu de câbles 3
9 1 471 8624-01 Nipple Raccord 3
10 1 744 3113-06 Filter Filtre 3 1/2''
Art.No
Réf. article
Description Description Info
1 471 8279-08 •Repair kit •Kit de réparation 1,2
Illustration
Schéma
102501/1 1 3 2009
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
43
Year
Year
Page 44
Page 45
Group
Groupe
SU630. Compass
Detergent container
Compartiment à savon
Item
Qua.
Article
Qua.
1 1 432 2401-01 Detergent container Compartiment à savon 1,2
2 2 432 2404-01 •Siphon •Siphon 1,2
3 1 432 2405-01 •Cover •Couvercle 1,2
4 1 432 2406-01 •Cover •Couvercle 1,2
5 2 432 2407-01 •Shaft •Arbre 3
6 1 438 8103-01 •Seal •Joint 1,2
7 1 432 2409-01 Cover Couvercle 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102344/1 1 5 2006
Info
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
45
Year
Year
Page 46
Page 47
Group
Groupe
SU630. Compass
Emergency stop
Arrêt d'urgence
Item
Qua.
Article
Qua.
1 1 432 2150-12 Cover plate Plaque recouvrement 3
2 1 432 2982-20 Cable set Jeu de câbles 3
3 1 471 9628-32 Emergency stop Arrêt d'urgence 1
4 1 471 9628-75 Bracket Pièce de retenue 1
5 2 471 9628-70 Socket Bloc de connexion 1 NC Red
6 1 471 9628-71 Socket Bloc de connexion 1 NO Green
7 1 413 3184-16 Cable set Jeu de câbles 3
8 1 413 3272-19 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102596 1 1 2009
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
47
Year
Year
Page 48
Page 49
Group
Groupe
SU630. Compass
Key switch
Commutateur à touche
Item
Qua.
Article
Qua.
1 1 432 2150-12 Cover plate Plaque recouvrement 3
2 1 432 2982-20 Cable set Jeu de câbles 3
3 1 471 9628-85 Key switch Commutateur à touche 1
4 1 471 9628-75 Bracket Pièce de retenue 1
5 1 471 9628-71 Socket Bloc de connexion 1 NO Green
6 1 413 3272-21 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102663 1 3 2009
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
49
Year
Year
Page 50
Page 51
Group
Groupe
SU630. Compass
Compass control loader
Compass control loader
Item
Qua.
Article
Qua.
1 1 Compass control loader Compass control loader 3 Complete
2 1 413 2934-01 •Cable •Câble 3
3 1 438 8793-01 •Cable •Câble 3 Complete
4 1 438 9210-60 •CD-ROM •CD-ROM 3
5 1 438 9212-90 •User instructions •Instruction de 3 Swedish
Art.No
Réf. article
Description Description Info
fonctionnement
1 438 9212-91 •User instructions •Instruction de 3 English
fonctionnement
Illustration
Schéma
102486/1 1 12 2006
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
51
Year
Year
Page 52
Page 53
Group
Groupe
SU630. Compass
Coin box
Boîtier à jetons
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
500115 1 10 2009
Info
1 1 432 2185-02 Bracket Pupitre 3
2 1 432 2174-12 Frame Châssis 3
3 1 432 2175-12 Frame Châssis 3
4 1 432 2203-21 Coin box Boîtier à jetons 3 Complete
1 432 2203-22 Coin box Boîtier à jetons 3 Japan Complete
5 4 471 7958-02 Support Support 3
6 1 438 8790-01 Printed circuit board Carte circuit 1,2 PW9
1 438 8775-01 Printed circuit board Carte circuit 1,2
1 438 8775-02 Printed circuit board Carte circuit 1,2 230V Blocking Electronic coin
1 438 8775-05 Printed circuit board Carte circuit 1,2 9V Blocking Electronic coin
7 1 432 3094-01 Cable set Jeu de câbles 3 PW9
8 1 413 3276-01 Cable set Jeu de câbles 3 6-pole
9 1 432 2300-01 Bracket Pupitre 3 Classic Control
10 1 438 8778-12 Printed circuit board Carte circuit 1,2 Classic Control
11 1 438 8921-90 Display Affichage 1,2 Classic Control
12 1 413 3279-01 Ca bl e set Jeu de câbles 3 9-POLE Classic Control
13 5 471 7960-02 Support Support 3 Classic Control
14 1 438 8778-01 Coin counter Compteur 1,2 230V Classic Control
1 438 8778-02 Coin counter Compteur 1,2 120V Classic Control
15 1 432 3096-15 Cable set Jeu de câbles 3 Classic Control
16 1 432 3192-71 Cable set Jeu de câbles 3 2-pole Classic Control
Illustration
Notes
Remarques
meter
meter
Issue
Issue
Month
Month
Page
Page
53
Year
Year
Page 54
Page 55
Group
Groupe
SU630. Compass
Coin box
Boîtier à jetons
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
500109 1 10 2009
Info
1 1 432 2234-12 Coin box Boîtier à jetons 3 Complete Slanted panel
1 432 2234-02 Coin box Boîtier à jetons 3 Complete Vertical panel
2 1 432 2231-02 •Coin box •Boîtier à jetons 3
3 1 432 2268-01 •Frame •Châssis 3
4 1 432 2173-02 •Frame •Châssis 3
5 1 432 2233-01 Coin box Boîtier à jetons 3 Complete Random key
1 432 2233-02 Coin box Boîtier à jetons 3 Complete Key 46080
1 432 2233-03 Coin box Boîtier à jetons 3 Complete Key 46199
1 432 2233-04 Coin box Boîtier à jetons 3 Complete Key 46819
6 1 432 2232-01 •Coin box •Boîtier à jetons 3
7 1 472 9919-30 •Lock •Serrure 3 Random key
1 472 9919-31 •Lock •Serrure 3 Key 46080
1 472 9919-32 •Lock •Serrure 3 Key 46199
1 472 9919-33 •Lock •Serrure 3 Key 46819
8 4 471 7960-02 Support Support 3
9 1 438 8775-01 Printed circuit board Carte circuit 3
1 438 8775-05 Printed circuit board Carte circuit 3 9V Blocking Electronic coin
1 438 8790-03 Printed circuit board Carte circuit 3 PW 9
10 1 413 3276-01 Cable set Jeu de câbles 3 6-pole
1 432 3096-15 Cable set Jeu de câbles 3 PW 9
11 1 413 3084-09 Cable set Jeu de câbles 3 4-pole
12 1 432 3094-01 Cable set Jeu de câbles 3 PW9
13 1 432 3092-10 Cable set Jeu de câbles 3 2-pole PW 9
Illustration
Issue
Issue
Notes
Remarques
Month
Month
meter Electronic coin meter
Page
Page
55
Year
Year
Page 56
Page 57
Group
Groupe
SU630. Compass
Coinbox USA
Boîtier à jetons USA
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
500110 1 10 2009
Info
1 1 432 2234-32 Coin box Boîtier à jetons 3 Complete Slanted panel
1 432 2234-22 Coin box Boîtier à jetons 3 Complete Vertical panel
2 1 432 2231-11 •Coin box •Boîtier à jetons 3
3 1 432 2268-01 •Frame •Châssis 3
4 1 432 2173-02 •Frame •Châssis 3
5 4 471 7960-02 Support Support 3
6 1 438 8775-01 Printed circuit board Carte circuit 1,2
7 1 413 3084-09 Cable set Jeu de câbles 3 4-pole
8 1 413 3276-01 Cable set Jeu de câbles 3 6-pole
9 1 438 8701-04 Frame Châssis 3 2-pole
1 438 8701-03 Multistik Multi-grippe 3 2-pole
10 1 438 8701-01 Multistik Multi-grippe 3 3-pole
1 438 8701-02 Multistik Multi-grippe 3 3-pole
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
57
Year
Year
Page 58
Page 59
Group
Groupe
Page
Page
59
SU630. Compass
Electronic coin meter
Monnayeur électronique
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
500114 4 5 2010
Info
1 1 438 8920-01 Coin meter Monnayeur 3 2 Coins, 100+500 JPY 230V
1 438 8920-11 Coin meter Monnayeur 3 2 Coins, 100+500 JPY 9V
1 438 8920-02 Coin meter Monnayeur 3 2 Coins, 0,5+1 NZD
2 1 438 8930-01 Coin meter Monnayeur 3 JPY+WON
1 438 8930-02 Coin meter Monnayeur 3 NZD+AUD
1 438 8930-03 Coin meter Monnayeur 3 EUR+DKK+NOK
1 438 8930-04 Coin meter Monnayeur 3 EUR+SEK
1 438 8930-05 Coin meter Monnayeur 3 HKD+TWD
1 438 8930-06 Coin meter Monnayeur 3 MOP+MYR+SGD
1 438 8930-07 Coin meter Monnayeur 3 CHF+CZK+LTL
1 438 8930-08 Coin meter Monnayeur 3 AED+ZAR+ILS
1 438 8930-09 Coin meter Monnayeur 3 GBP+EUR
1 438 8930-10 Coin meter Monnayeur 3 PLN+EUR
1 438 8930-11 Coin meter Monnayeur 3 EUR+Tokens
Illustration
Issue
Issue
Notes
Remarques
Blocking
Blocking
Month
Month
Year
Year
Page 60
Page 61
Group
Groupe
SU630. Compass
Coin meter
Monnayeur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102672 4 4 2010
Info
1 1 438 8923-01 Coin meter Monnayeur 3 1 Coin, 0,25 USD
1 438 8923-03 Coin meter Monnayeur 3 1 Coin, 100 JPY
1 438 8923-04 Coin meter Monnayeur 3 2 Coins, 0,5+1 EUR
1 438 8923-05 Coin meter Monnayeur 3 2 Coins, 0,2 + 1 GBP
1 438 8923-06 Coin meter Monnayeur 3 2 Coins, 1+5 DKK
1 438 8923-07 Coin meter Monnayeur 3 2 Coins, 10+50 TWD
1 438 8923-09 Coin meter Monnayeur 3 2 Coins, 1+10 DKK
1 438 8923-10 Coin meter Monnayeur 3 2 Coins, 2+5 DKK
1 438 8923-11 Coin meter Monnayeur 3 2 Coins, 2+10 DKK
1 438 8923-12 Coin meter Monnayeur 3 2 Coins, 5+10 DKK
1 438 8923-13 Coin meter Monnayeur 3 2 Coins, 1+5 NOK
1 438 8923-14 Coin meter Monnayeur 3 2 Coins, 1+10 NOK
1 438 8923-15 Coin meter Monnayeur 3 2 Coins, 5+10 NOK
1 438 8923-16 Coin meter Monnayeur 3 2 Coins, 10+20 NOK
1 438 8923-20 Coin meter Monnayeur 3 2 Coins, 1+5 HKD
1 438 8923-22 Coin meter Monnayeur 3 2 Coins, 0,2+1 AUD
1 438 8924-04 Coin meter Monnayeur 3 2 Coins, 1+1 AUD
1 438 8923-23 Coin meter Monnayeur 3 2 Coins, 0,1+0,5 EUR
1 438 8923-25 Coin meter Monnayeur 3 2 Coins, 0,2+1 EUR
1 438 8923-26 Coin meter Monnayeur 3 2 Coins, 1+2 EUR
1 438 8923-27 Coin meter Monnayeur 3 2 Coins, 0,2+2 EUR
1 438 8923-29 Coin meter Monnayeur 3 TOKEN MENCH Ø25,78x2,34
1 438 8923-31 Coin meter Monnayeur 3 1 Coin, 1 AED
1 438 8923-32 Coin meter Monnayeur 3 1 Coin, 1 AUD
1 438 8923-35 Coin meter Monnayeur 3 1 Coin, 2 DKK
1 438 8923-36 Coin meter Monnayeur 3 1 Coin, 10 DKK
1 438 8923-37 Coin meter Monnayeur 3 1 Coin, 0,1 EUR
1 438 8923-38 Coin meter Monnayeur 3 1 Coin, 0,2 EUR
1 438 8923-39 Coin meter Monnayeur 3 1 Coin, 0,5 EUR
1 438 8923-40 Coin meter Monnayeur 3 1 Coin, 1 EUR
1 438 8923-42 Coin meter Monnayeur 3 1 Coin, 1 MACAUDOLLAR
1 438 8923-43 Coin meter Monnayeur 3 1 Coin, 5 HKD
1 438 8923-45 Coin meter Monnayeur 3 1 Coin, 500 WON
Illustration
1
438 8923-48 Coin meter Monnayeur 3 1 Coin, 1 SEK
1 438 8923-49 Coin meter Monnayeur 3 1 Coin, 5 SEK
1 438 8923-52 Coin meter Monnayeur 3 1 Coin, 1 SGD
1 438 8923-53 Coin meter Monnayeur 3 1 Coin, 10 TWD
1 438 8923-55 Coin meter Monnayeur 3 1 Coin, 1 NOK
1 438 8923-57 Coin meter Monnayeur 3 1 Coin, 10 NOK
1 438 8923-59 Coin meter Monnayeur 3 TOKEN 25,7x1,6
1 438 8923-60 Coin meter Monnayeur 3 TOKEN 26,0x2,1
1 438 8923-68 Coin meter Monnayeur 3 TOKEN 26,3x1,9
1 438 8923-76 Coin meter Monnayeur 3 TOKEN 25,0x2,0
1 438 8923-78 Coin meter Monnayeur 3 TOKEN 23,5x1,7
1 438 8923-79 Coin meter Monnayeur 3 TOKEN 25,8x1,7
1 438 8923-81 Coin meter Monnayeur 3 TOKEN 27,4x1,6
1 438 8923-82 Coin meter Monnayeur 3 TOKEN 25,0x1,8
1 438 8923-83 Coin meter Monnayeur 3 TOKEN 24,3x1,5
1 438 8923-85 Coin meter Monnayeur 3 TOKEN 22,5x1,5
1 438 8923-86 Coin meter Monnayeur 3 TOKEN 27,0x1,6
1 438 8923-87 Coin meter Monnayeur 3 TOKEN 24,3x1,5
1 438 8923-88 Coin meter Monnayeur 3 TOKEN 23,7x1,6
1 438 8923-89 Coin meter Monnayeur 3 TOKEN 19,0x1,0
1 438 8923-90 Coin meter Monnayeur 3 TOKEN 19,0x1,5
1 438 8923-91 Coin meter Monnayeur 3 TOKEN 22,35x1,6
1 438 8923-94 Coin meter Monnayeur 3 TOKEN MIELE
1 438 8923-95 Coin meter Monnayeur 3
1 438 8923-96 Coin meter Monnayeur 3 2 Coins, 1+2 AUD
1 438 8924-05 Coin meter Monnayeur 3 2 Coins, 2+2 AUD
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
61
Year
Year
Page 62
Page 63
Group
Groupe
SU630. Compass
Coin meter
Monnayeur
Item
Qua.
Article
Qua.
2 1 438 8931-40 Coin meter Monnayeur 3
3 Rq 438 8924-99 •Sensor •Détecteur 1,2
4 4 471 8910-90 Screw Vis 3
5 4 731 2312-01 Nut Écrou 3 M4
Art.No
Réf. article
Description Description Info
1 438 8923-97 Coin meter Monnayeur 3
1 438 8923-98 Coin meter Monnayeur 3 TOKEN 32,0x2,0
1 438 8924-01 Coin meter Monnayeur 3
1 438 8924-03 Coin meter Monnayeur 3
1 438 8931-59 Coin meter Monnayeur 3
1 438 8931-60 Coin meter Monnayeur 3
1 438 8931-76 Coin meter Monnayeur 3
1 438 8931-78 Coin meter Monnayeur 3
1 438 8931-79 Coin meter Monnayeur 3
1 438 8931-81 Coin meter Monnayeur 3
1 438 8931-82 Coin meter Monnayeur 3
1 438 8931-85 Coin meter Monnayeur 3
1 438 8931-86 Coin meter Monnayeur 3
1 438 8931-87 Coin meter Monnayeur 3
1 438 8931-88 Coin meter Monnayeur 3
1 438 8931-89 Coin meter Monnayeur 3
1 438 8931-90 Coin meter Monnayeur 3
1 438 8931-91 Coin meter Monnayeur 3
1 438 8932-04 Coin meter Monnayeur 3
1 438 8932-25 Coin meter Monnayeur 3
1 438 8932-27 Coin meter Monnayeur 3
1 438 8932-05 Coin meter Monnayeur 3
1 438 8932-06 Coin meter Monnayeur 3
1 438 8932-07 Coin meter Monnayeur 3 2 Coins, 10+50 TWD
1 438 8932-32 Coin meter Monnayeur 3 2 Coins, 1+1 AUD
Illustration
Schéma
102672 4 4 2010
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
63
Year
Year
Page 64
Page 65
Page
Page
1
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
413 1211-01 19
413 2200-41 7
413 2201-04 7
413 2201-20 7
413 2604-11 9
413 2611-12 9
413 2611-13 9
413 2902-05 41
413 2905-02 25
413 2909-01 27
413 2915-01 7
413 2915-02 7
413 2915-02 25
413 2918-01 21
413 2918-02 21
413 2918-09 21
413 2934-01 51
413 2946-01 25
413 2965-12 15
413 2990-04 19
413 3082-05 25
413 3082-29 35
413 3082-30 35
413 3082-35 25
413 3084-02 27
413 3084-09 55
413 3084-09 57
413 3084-10 21
413 3084-18 23
413 3084-25 25
413 3086-07 31
413 3086-08 31
413 3086-08 33
413 3088-07 33
413 3088-07 35
413 3182-02 25
413 3184-16 47
413 3272-10* 19
413 3272-11 15
413 3272-19 47
413 3272-21 49
413 3274-01 25
413 3274-03 25
413 3274-18 23
413 3274-20 23
413 3274-21 23
413 3275-02 23
413 3276-01 53
413 3276-01 55
413 3276-01 57
413 3279-01 53
413 3280-01 23
413 3704-10 15
413 4112-01 11
413 4115-62 15
413 5003-01 37
413 5009-01 7
432 1220-01 27
432 1229-01 19
432 1295-01 15
432 1338-01 15
432 1363-01 15
432 1451-01 15
432 1453-01 15
432 1455-01 19
432 1465-01 19
432 1501-11 17
432 1501-12 17
432 1541-01 17
432 1546-01 17
432 1551-01 17
432 1561-01 17
432 1566-01 17
432 1571-11 17
432 1571-12 17
432 1571-13 17
432 1606-21 17
432 1606-22 17
432 1630-01 43
432 1653-01 15
432 1654-01 15
432 1673-01 43
432 1826-02 11
432 1841-02 11
432 1856-01 11
432 1871-01 11
432 1886-02 11
432 1886-11 11
432 1950-02 11
432 1951-01 11
432 1961-01 11
432 2041-03 7
432 2041-10 7
432 2072-02 7
432 2073-02 7
432 2120-01 7
432 2130-06 7
432 2150-11 9
432 2150-12 47
432 2150-12 49
432 2154-01 25
432 2173-02 55
432 2173-02 57
432 2174-12 53
432 2175-12 53
432 2180-01 7
432 2182-02 7
432 2185-02 53
432 2199-01 25
432 2199-03 25
432 2199-05 25
432 2200-33 7
432 2200-38 7
432 2200-40 7
432 2203-21 53
432 2203-22 53
432 2215-01 7
432 2231-02 55
432 2231-11 57
432 2232-01 55
432 2233-01 55
432 2233-02 55
432 2233-03 55
432 2233-04 55
432 2234-02 55
432 2234-12 55
432 2234-22 57
432 2234-32 57
432 2246-02 7
432 2256-01 25
432 2257-01 25
432 2258-01 25
432 2259-01 7
432 2261-01 9
432 2268-01 55
432 2268-01 57
432 2270-01 11
432 2273-01 7
432 2294-65 7
432 2294-66 7
432 2300-01 53
432 2301-01 29
432 2305-01 29
432 2401-01 45
432 2404-01 45
432 2405-01 45
432 2406-01 45
432 2407-01 45
432 2409-01 45
432 2501-01 39
432 2502-01 37
432 2502-01 39
432 2505-01 39
432 2506-01 37
432 2507-01 37
432 2508-01 37
432 2511-01 37
432 2516-04 41
432 2518-02* 41
432 2519-04 37
432 2521-05 37
432 2531-02 41
432 2534-01 41
432 2537-01 41
432 2548-01 41
432 2620-02 11
432 2620-03 11
432 2620-04 11
432 2620-12 11
432 2647-21 9
432 2647-23 9
432 2647-24 9
432 2647-26 9
432 2647-30 9
432 2905-08 13
432 2905-08 23
432 2950-01 15
432 2951-04 15
432 2953-01 15
432 2954-03 25
432 2954-13 25
432 2961-01 21
432 2982-10 41
432 2982-20 47
432 2982-20 49
432 2983-03 25
432 2984-01 25
432 2985-01 15
432 2998-01 15
432 3058-01 43
432 3092-10 55
432 3092-86 25
432 3094-01 53
432 3094-01 55
432 3096-15 53
432 3096-15 55
432 3106-01 25
432 3182-41 37
432 3192-71 53
432 3604-01 27
432 3604-02 27
432 6318-01 7
432 6320-01 25
432 6323-01 25
432 6324-01 23
432 6325-01 23
432 6326-01 23
432 6327-01 23
432 6344-02 23
432 6345-01 23
432 6805-06 25
432 6902-04 23
432 6903-02 25
432 6930-02 25
432 6933-02 25
432 8702-03 23
438 0051-01 39
438 0052-01 39
438 0053-01 39
438 0054-01 39
438 0055-01 39
438 0056-03 29
438 0056-04 29
438 2440-02 23
438 4062-01 11
438 5109-02 7
438 7950-01 25
438 7950-02 25
438 8102-06 37
438 8103-01 45
438 8115-02 11
438 8155-02 17
438 8158-01 19
438 8701-01 25
438 8701-01 57
438 8701-02 57
438 8701-03 25
438 8701-03 57
438 8701-04 57
438 8720-01 25
438 8720-02 25
438 8720-03 25
438 8774-02 21
438 8775-01 53
438 8775-01 55
438 8775-01 57
438 8775-02 53
438 8775-05 53
438 8775-05 55
438 8778-01 53
438 8778-02 53
438 8778-12 53
438 8790-01 53
438 8790-03 55
438 8793-01 51
438 8797-02 25
438 8920-01 59
438 8920-02 59
438 8920-11 59
438 8921-90 53
438 8923-01 61
438 8923-03 61
438 8923-04 61
438 8923-05 61
Page 66
Page
Page
2
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
438 8923-06 61
438 8923-07 61
438 8923-09 61
438 8923-10 61
438 8923-11 61
438 8923-12 61
438 8923-13 61
438 8923-14 61
438 8923-15 61
438 8923-16 61
438 8923-20 61
438 8923-22 61
438 8923-23 61
438 8923-25 61
438 8923-26 61
438 8923-27 61
438 8923-29 61
438 8923-31 61
438 8923-32 61
438 8923-35 61
438 8923-36 61
438 8923-37 61
438 8923-38 61
438 8923-39 61
438 8923-40 61
438 8923-42 61
438 8923-43 61
438 8923-45 61
438 8923-48 61
438 8923-49 61
438 8923-52 61
438 8923-53 61
438 8923-55 61
438 8923-57 61
438 8923-59 61
438 8923-60 61
438 8923-68 61
438 8923-76 61
438 8923-78 61
438 8923-79 61
438 8923-81 61
438 8923-82 61
438 8923-83 61
438 8923-85 61
438 8923-86 61
438 8923-87 61
438 8923-88 61
438 8923-89 61
438 8923-90 61
438 8923-91 61
438 8923-94 61
438 8923-95 61
438 8923-96 61
438 8923-97 63
438 8923-98 63
438 8924-01 63
438 8924-03 63
438 8924-04 61
438 8924-05 61
438 8924-99 63
438 8930-01 59
438 8930-02 59
438 8930-03 59
438 8930-04 59
438 8930-05 59
438 8930-06 59
438 8930-07 59
438 8930-08 59
438 8930-09 59
438 8930-10 59
438 8930-11 59
438 8931-40 63
438 8931-59 63
438 8931-60 63
438 8931-76 63
438 8931-78 63
438 8931-79 63
438 8931-81 63
438 8931-82 63
438 8931-85 63
438 8931-86 63
438 8931-87 63
438 8931-88 63
438 8931-89 63
438 8931-90 63
438 8931-91 63
438 8932-04 63
438 8932-05 63
438 8932-06 63
438 8932-07 63
438 8932-25 63
438 8932-27 63
438 8932-32 63
438 9210-60 51
438 9212-90 51
438 9212-91 51
438 9561-01 13
438 9565-01 15
438 9566-01 15
438 9569-01 15
438 9636-22 25
438 9636-23 25
438 9636-24 25
438 9659-01 23
438 9678-01 25
438 9678-02 25
438 9678-03 25
438 9678-04 25
438 9678-11 25
438 9678-12 25
438 9678-13 25
438 9678-14 25
438 9702-61 19
438 9799-01 21
438 9799-02 19
438 9799-03 19
438 9799-12 21
471 2265-69 7
471 2265-69 23
471 2409-89 29
471 2433-14 37
471 2436-10 7
471 2442-41 23
471 2937-01 43
471 4672-67 7
471 4673-93 27
471 4673-95 23
471 4673-97 23
471 4835-01 37
471 7565-21 7
471 7711-09 19
471 7788-10 9
471 7807-02 15
471 7818-01 39
471 7826-10 7
471 7859-12 25
471 7859-16 25
471 7864-01 7
471 7871-04 39
471 7871-07 41
471 7871-08 29
471 7887-01 37
471 7958-02 53
471 7960-02 25
471 7960-02 53
471 7960-02 55
471 7960-02 57
471 7977-03 27
471 7977-04 27
471 8124-03 37
471 8126-26 43
471 8128-41 37
471 8128-64 37
471 8139-01 37
471 8139-11 37
471 8175-01 29
471 8195-01 39
471 8196-01 7
471 8199-01 29
471 8215-01 41
471 8215-03 41
471 8234-52 35
471 8234-64 35
471 8236-76 31
471 8236-76 33
471 8236-78 31
471 8236-78 33
471 8240-63 35
471 8240-64 33
471 8240-68 33
471 8240-69 35
471 8243-07 37
471 8243-08 37
471 8243-09 37
471 8243-10 37
471 8279-03 43
471 8279-08 43
471 8323-01 17
471 8328-02 17
471 8328-10 19
471 8342-47 13
471 8344-35 7
471 8344-36 11
471 8346-02 23
471 8346-09 23
471 8356-10 19
471 8404-02 11
471 8458-02 7
471 8502-14 17
471 8527-01 11
471 8613-05 37
471 8624-01 43
471 8641-02 7
471 8644-02 29
471 8688-13 29
471 8688-13 39
471 8693-21 29
471 8695-01 43
471 8697-01 43
471 8750-11 25
471 8750-16 27
471 8767-01 25
471 8767-02 25
471 8768-02 21
471 8783-01 25
471 8783-03 25
471 8783-04 25
471 8826-01 19
471 8827-01 19
471 8861-01 23
471 8861-02 7
471 8863-01 23
471 8910-90 63
471 9222-59 17
471 9628-32 47
471 9628-70 47
471 9628-71 47
471 9628-71 49
471 9628-75 47
471 9628-75 49
471 9628-85 49
471 9678-94 27
471 9821-11 15
471 9821-12 15
471 9821-13 15
471 9821-14 15
471 9821-15 15
471 9821-99 15
471 9828-11 15
471 9832-13 15
471 9832-15 15
471 9835-11* 15
472 5792-01 9
472 5792-02 9
472 5792-10 9
472 5793-01 9
472 6761-01 29
472 9900-99 7
472 9904-98 15
472 9913-13 17
472 9919-30 55
472 9919-31 55
472 9919-32 55
472 9919-33 55
472 9920-01 11
472 9920-02 11
472 9929-01* 21
472 9929-04* 21
472 9929-31* 21
472 9929-32* 21
487 1702-45 25
725 2366-61 11
725 2465-71 15
731 2312-01 63
732 2116-42 39
732 2118-01 15
732 2118-01 17
732 2122-01 19
734 1153-09 39
735 2153-01 7
735 3139-00 17
735 9501-01 17
736 2816-51 29
736 2825-51 37
Page 67
Page
Page
3
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
736 2831-51 37
736 2837-51 29
736 2837-51 37
736 2840-51 37
736 2846-51 29
736 2846-51 37
736 2846-51 41
740 4206-00 29
741 5109-25 29
744 3113-06 43
762 1182-10 25
877 5211-08 29
Page 68
Page 69
Page 70
461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338
Telephone: 516-371-4400
Parts and Service FAX: 516-371-4029
Sales and Administration FAX: 516-371-4204
Loading...
