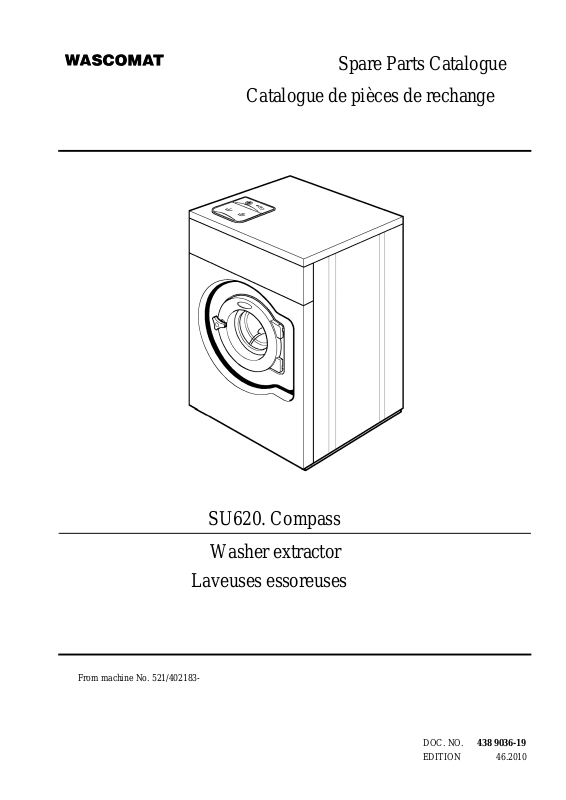

Wascomat SU620 Compass Parts Diagram
Spare Parts Catalogue
Catalogue de pièces de rechange
Laveuses essoreuses
From machine No. 521/402183-
SU620. Compass
Washer extractor
438 9036-19DOC. NO.
EDITION 46.2010
List of issues
SU620. Compass
Illustration Page Table of contents
102300 7 Lining and top panel
102301 17 Drum, rear gable
102302 11 Door and hinged joint
102316 29 Water connections
102343 41 Drain valve
102344 49 Detergent container
102378 9 Control panel

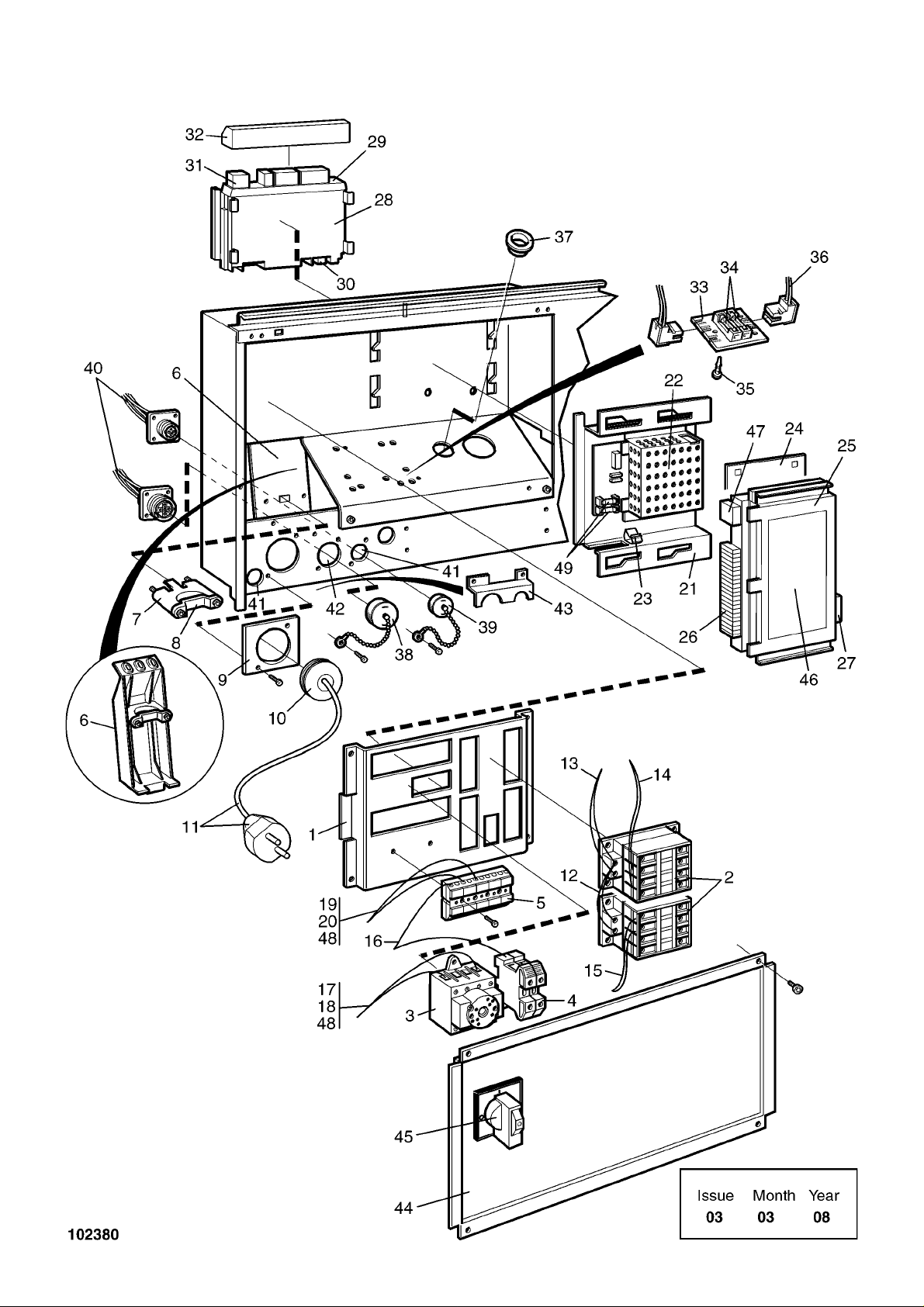

102380 27 Electric components connection

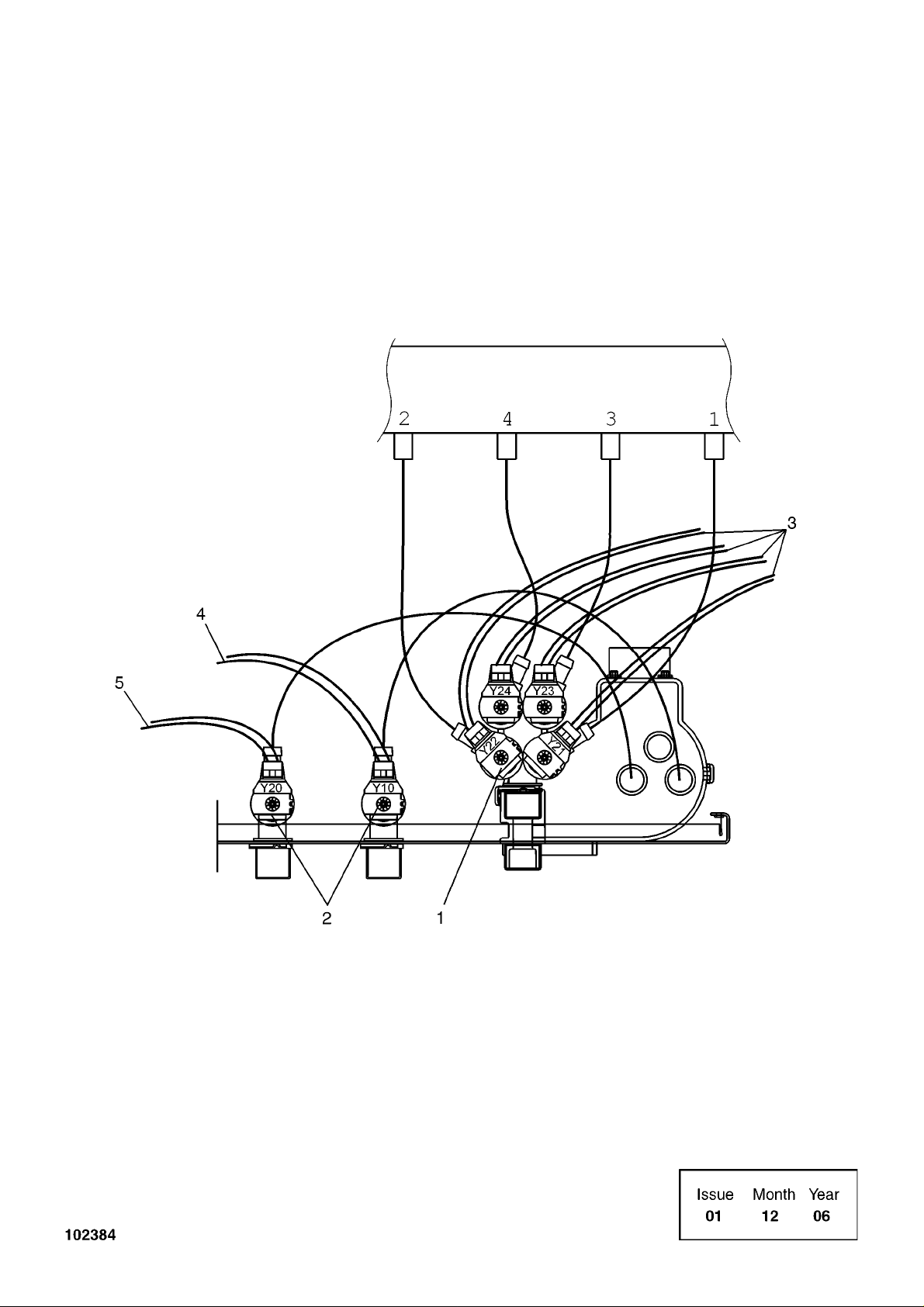

102384 37 Inlet valves and cable set

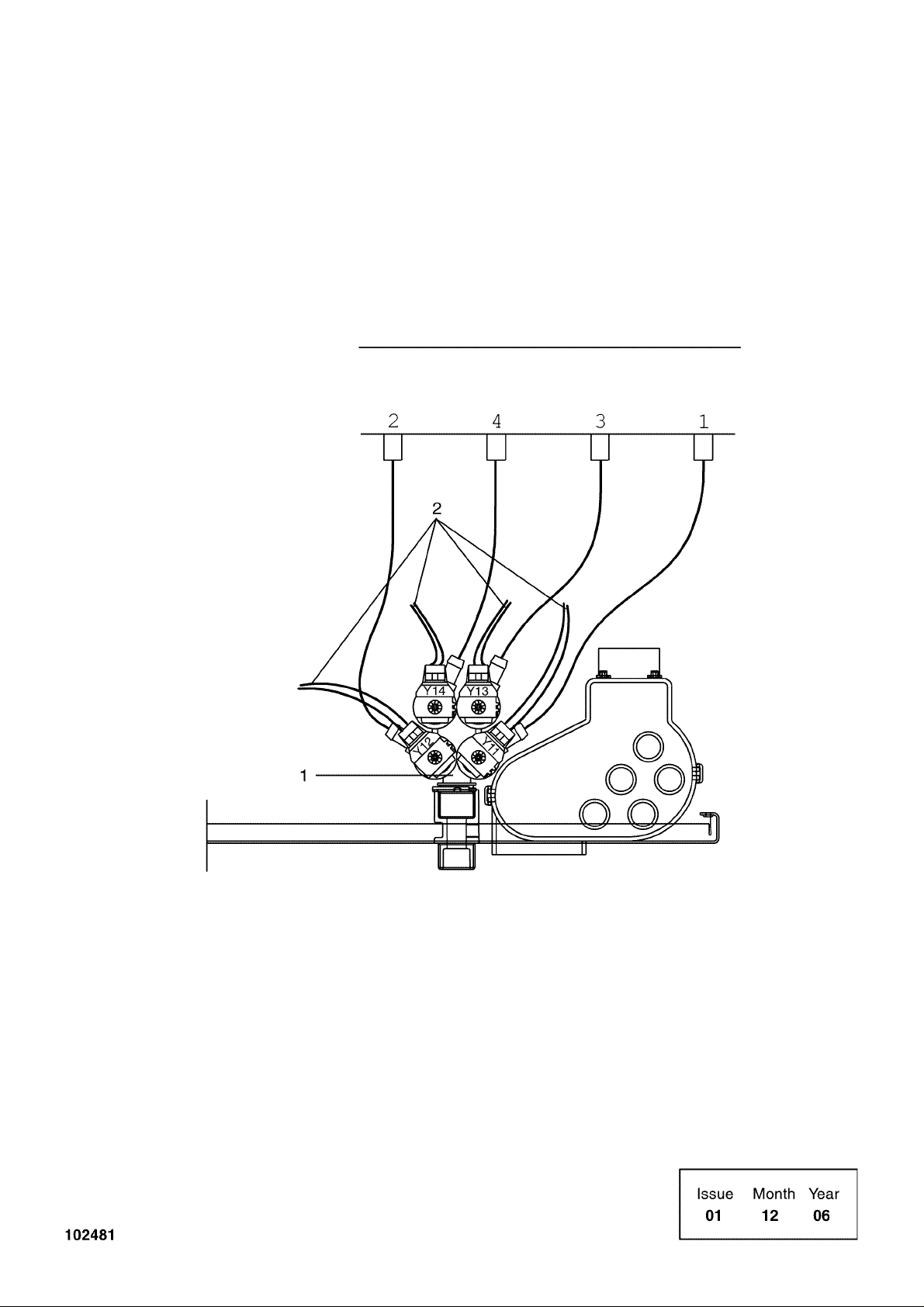

102481 31 Inlet valves and cable set
102482 33 Inlet valves and cable set
102483 35 Inlet valves and cable set

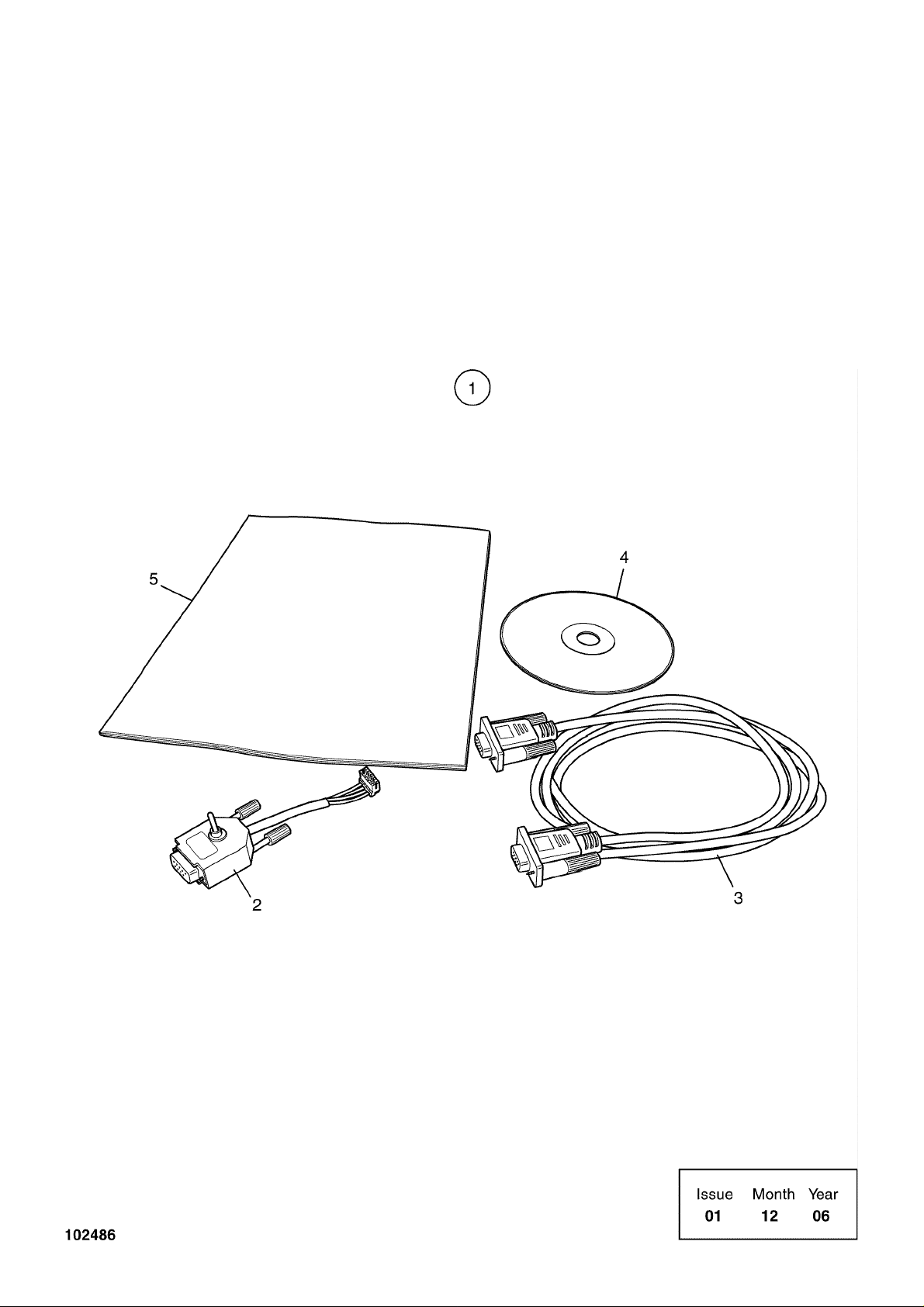

102486 55 Compass control loader
102491 21 Motor control

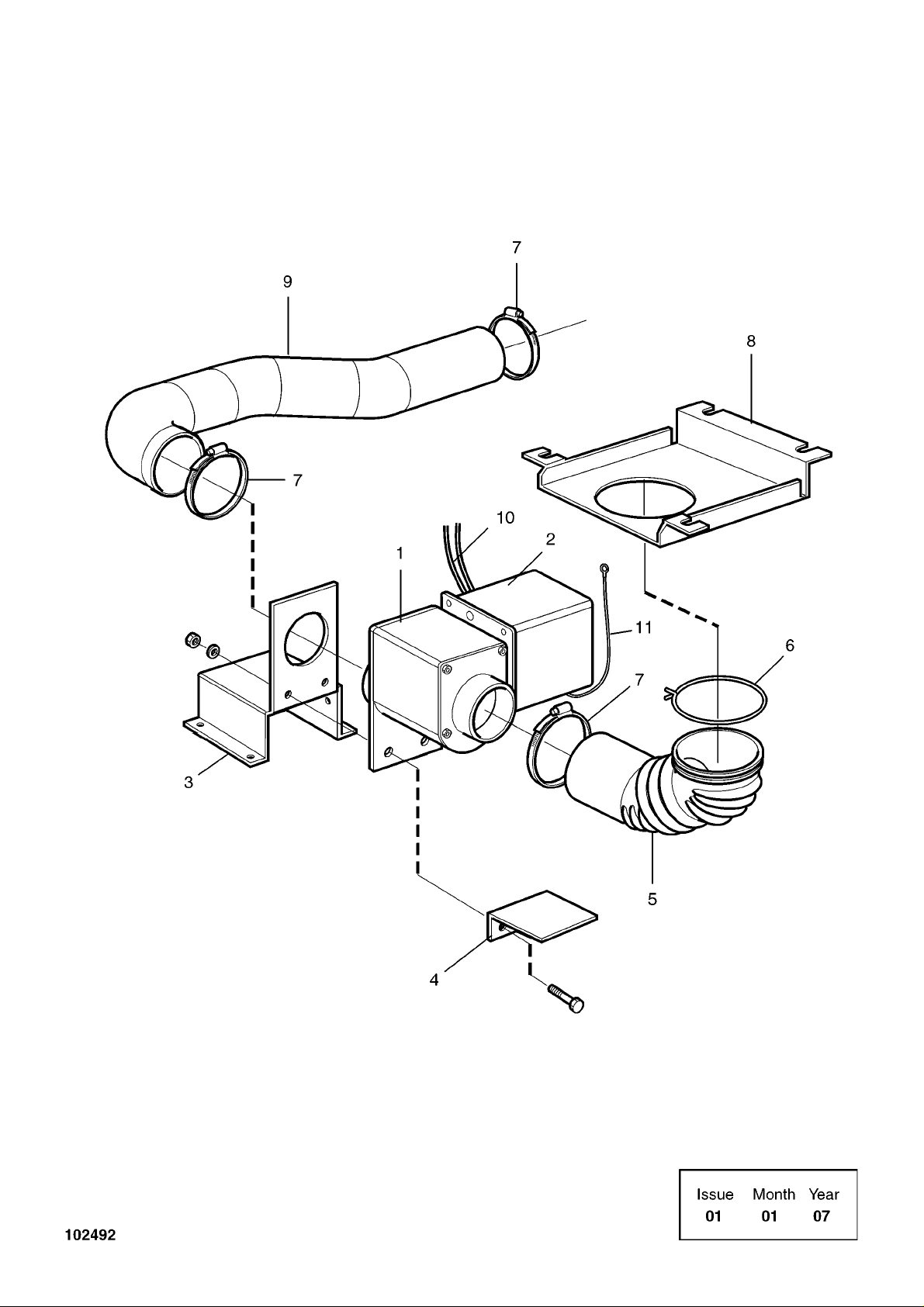

102492 43 Drain valve, electrical

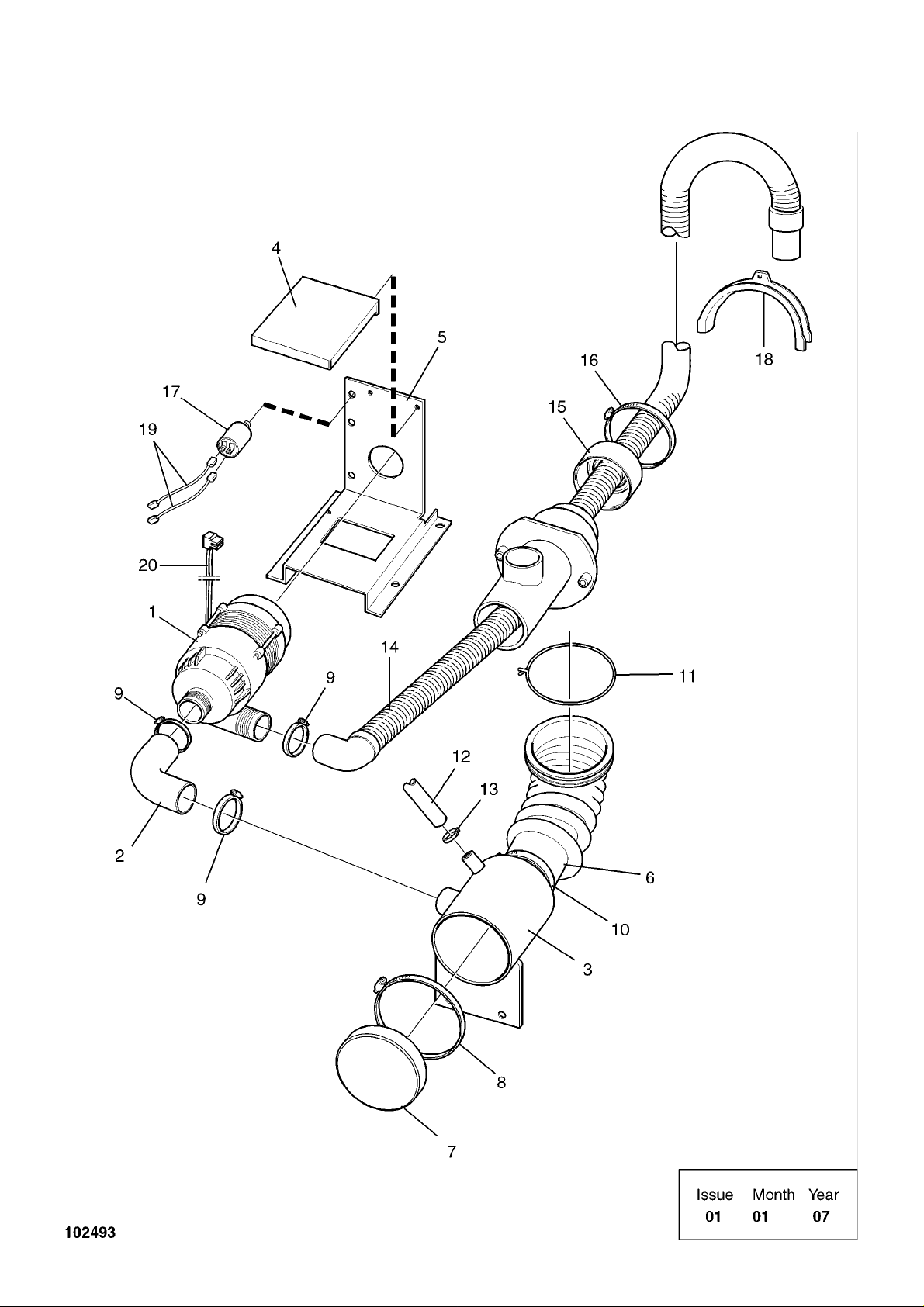

102493 45 Drain pump
102500 13 Door lock

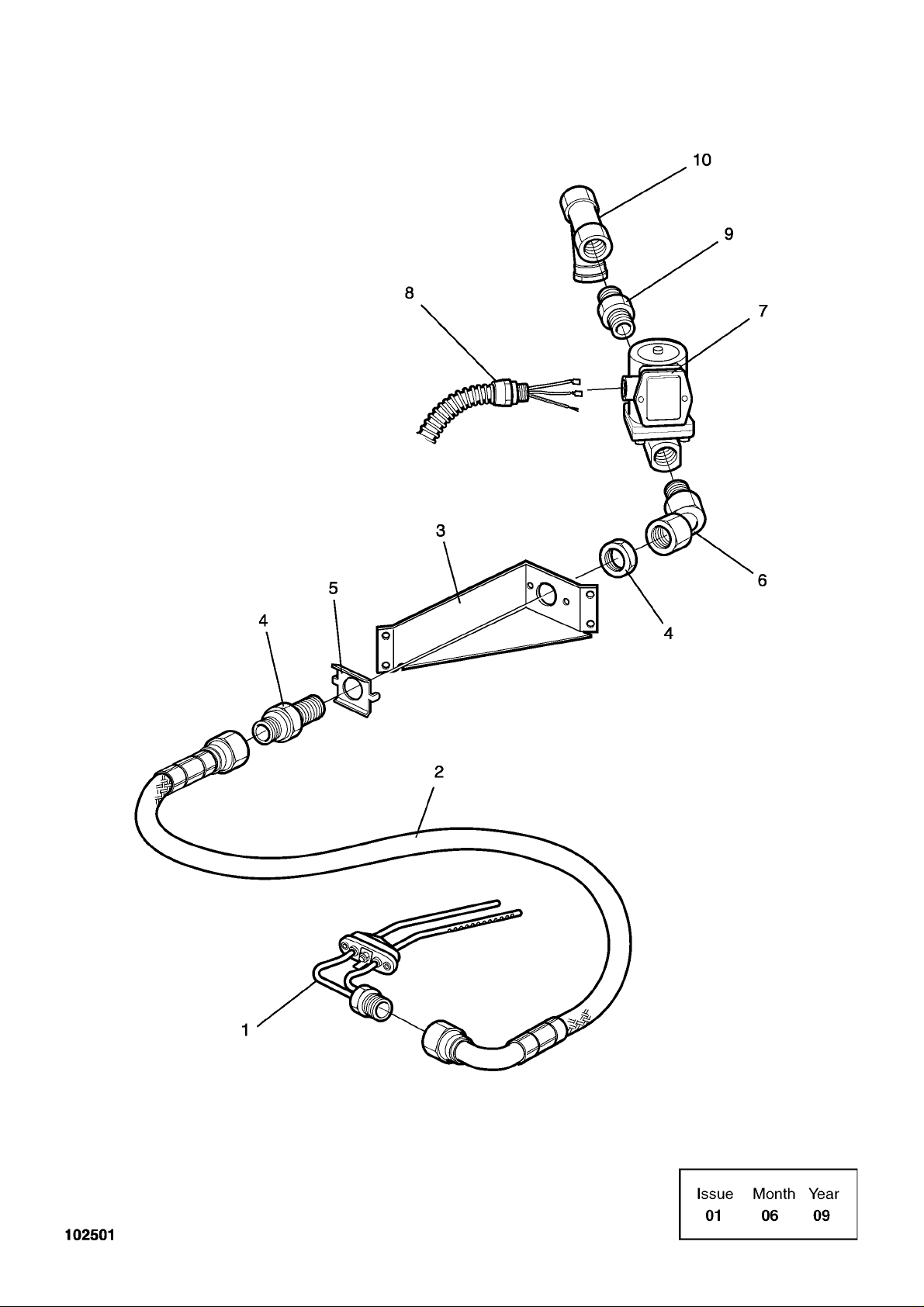

102501 47 Steam components

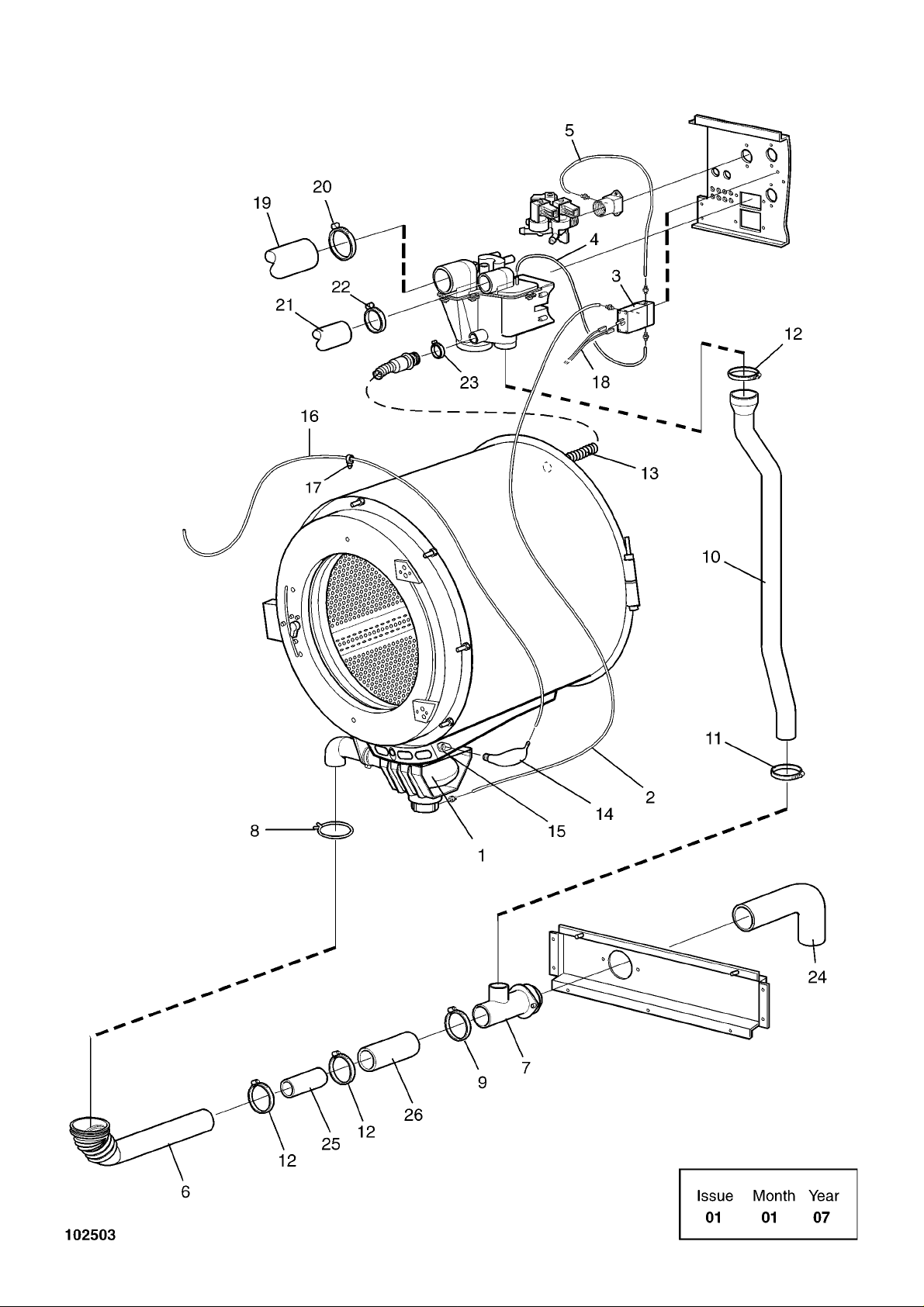

102503 39 Drain valve and hoses
102596 51 Emergency stop
102663 53 Key switch
102665 19 Motor
102672 67 Coin meter
102674 15 Base and outer drum
102679 23 Programmer

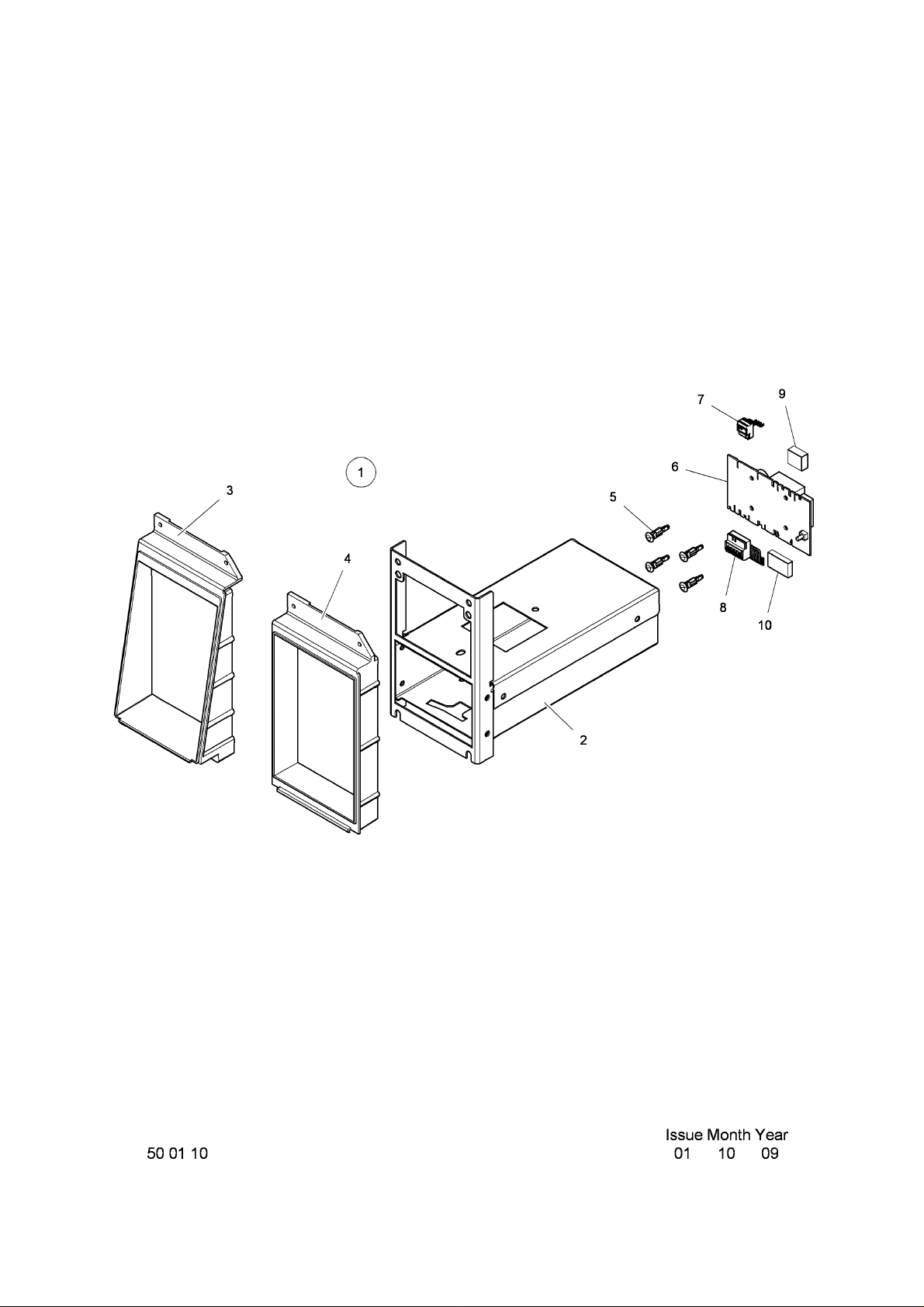

500109 59 Coin box
500110 61 Coinbox USA

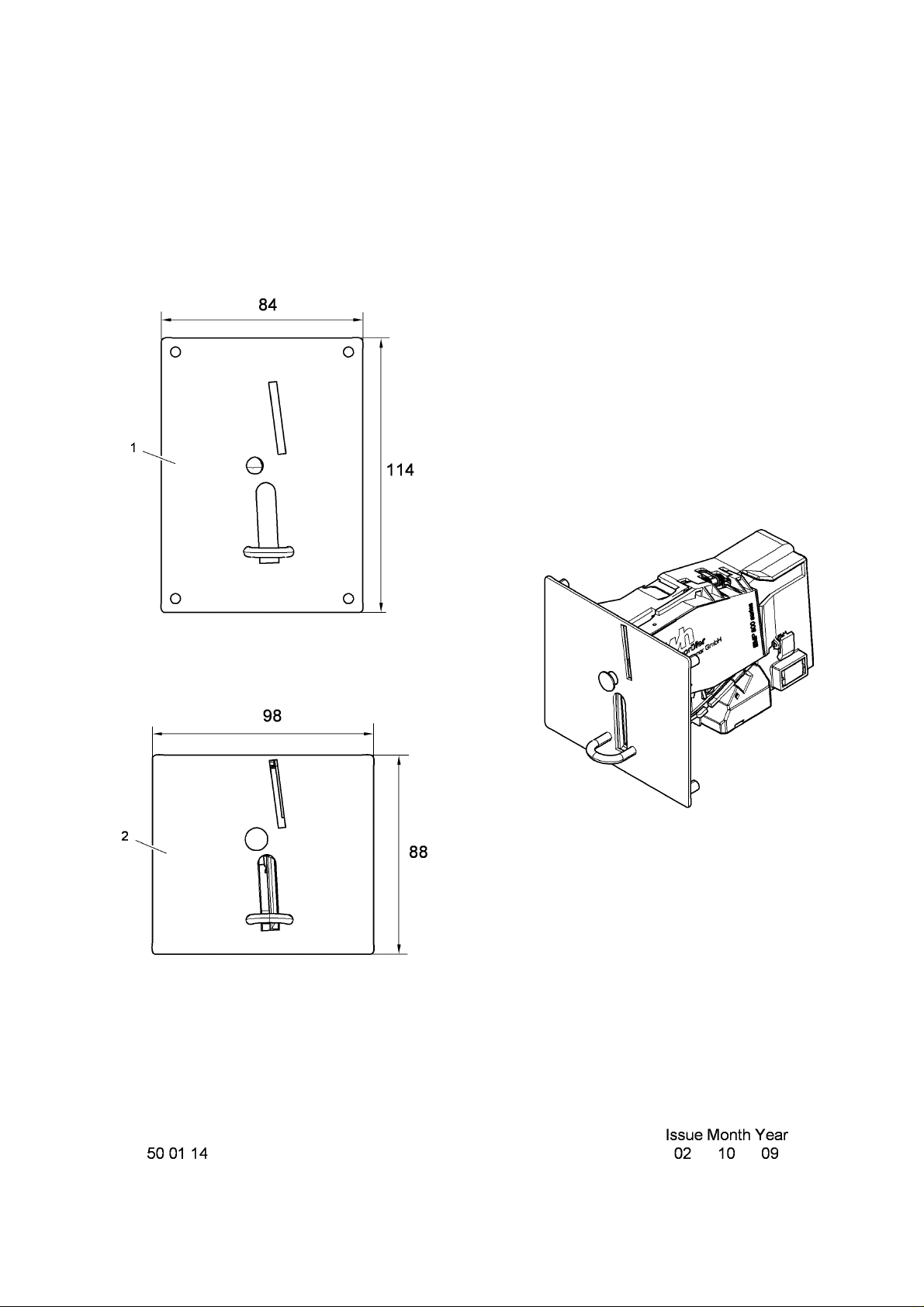

500114 63 Electronic coin meter

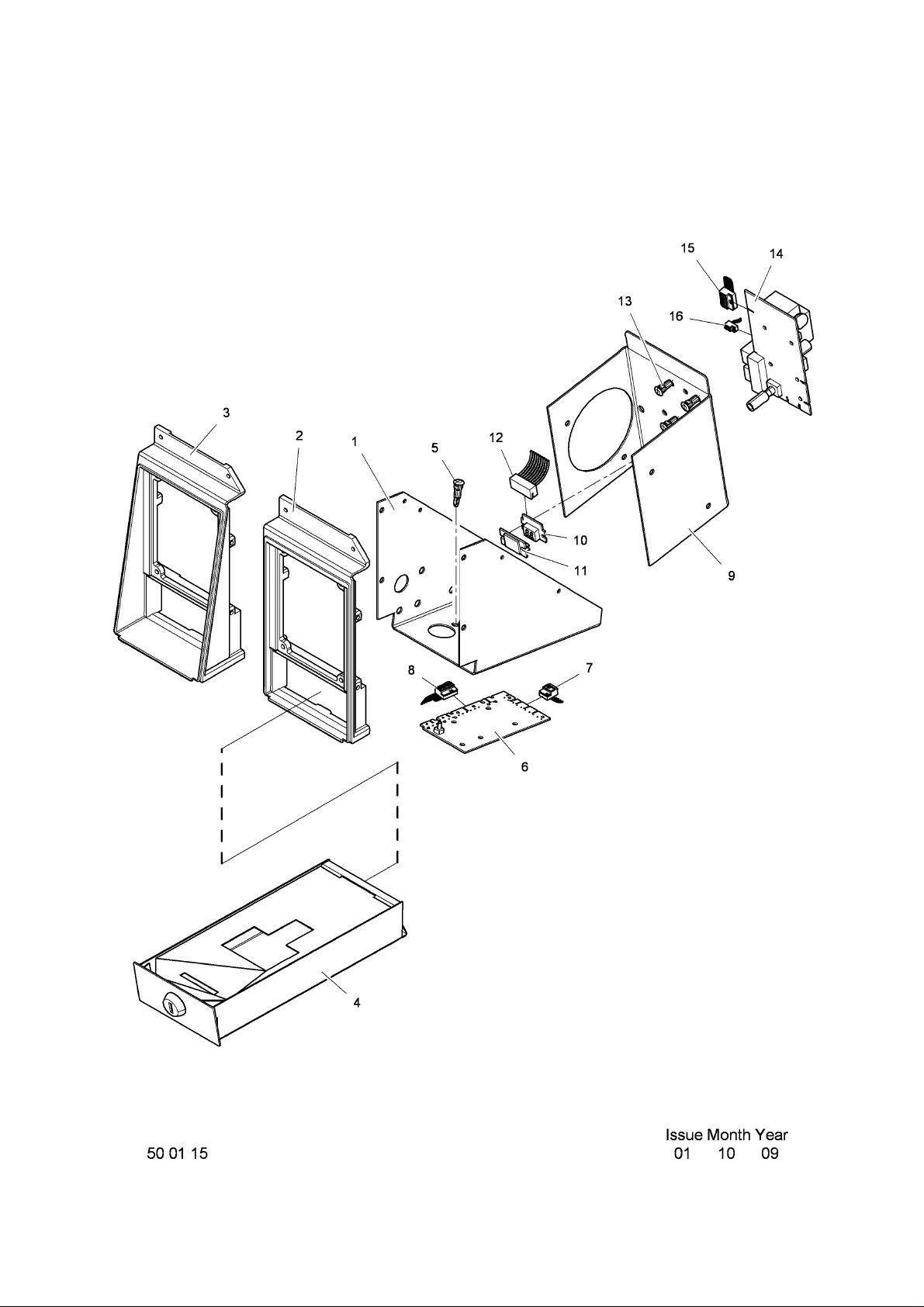

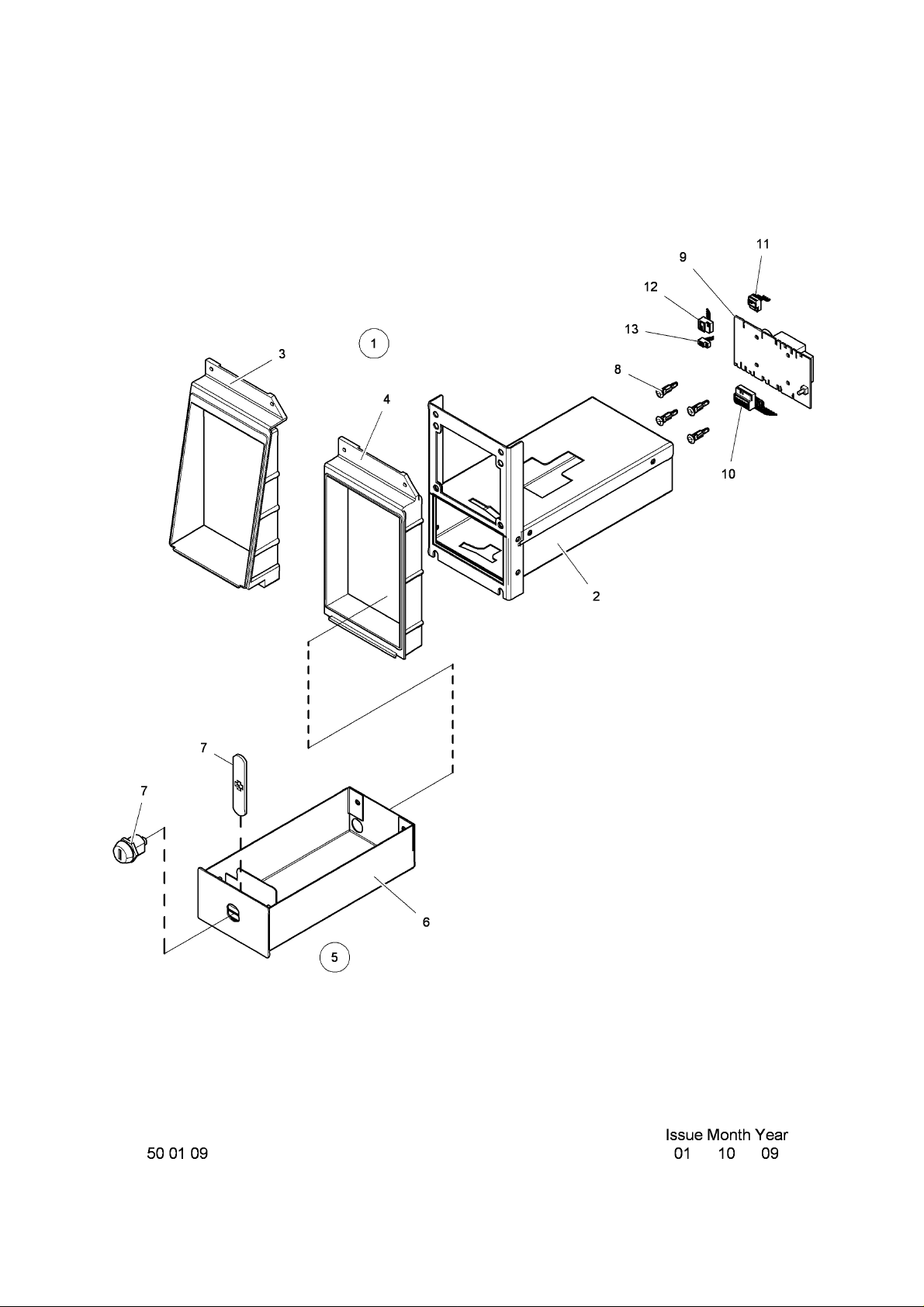

500115 57 Coin box
Group
Groupe
Group
Groupe
Page
Page
5
SU620. Compass
Table of contents Table des matières Page/Page
Lining and top panel Panneau frontal avec pupitre de commande 7
Control panel Pupitre de commande 9
Door and hinged joint Assemblage articulé et plaque 11
Door lock Serrure de porte 13
Base and outer drum Base et tambour externe 15
Drum, rear gable Tambour, pignon arrière 17
*Motor Moteur 19
*Motor control Contrôle du moteur 21
Programmer Minuterie 23
Electric components connection Composants électriques raccordement électrique 27

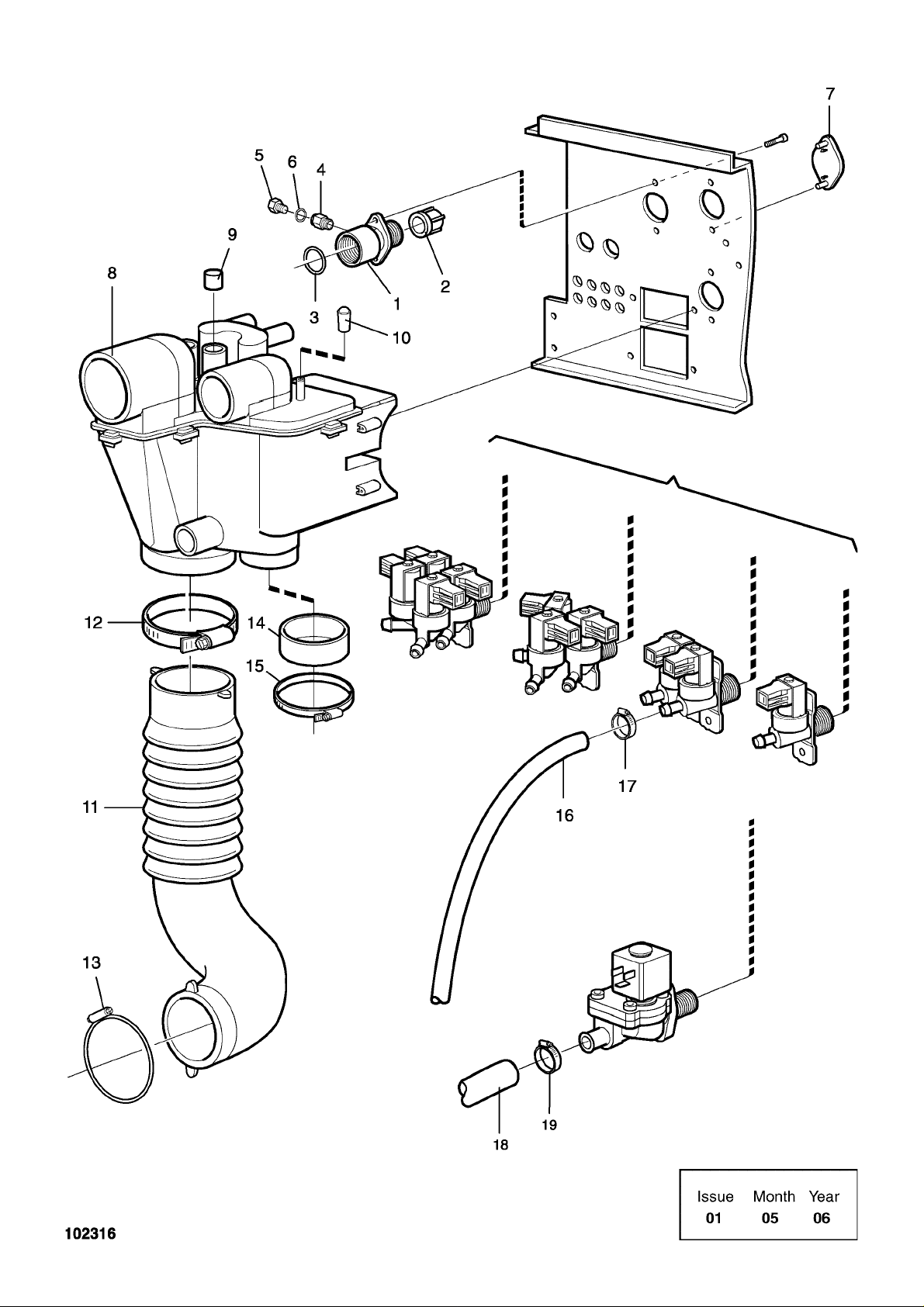

Water connections Raccords d'eau 29
Inlet valves and cable set Inlet valves and cable set 31
Inlet valves and cable set Inlet valves and cable set 33
Inlet valves and cable set Inlet valves and cable set 35
Inlet valves and cable set Inlet valves and cable set 37
Drain valve and hoses Purgeur et flexible 39
Drain valve Vanne de vidange 41
*Drain valve, electrical Drain valve, electrical 43
Drain pump Pompe de vidange 45
Steam components Composants 47
Detergent container Compartiment à savon 49
Emergency stop Arrêt d'urgence 51
Key switch Commutateur à touche 53
Compass control loader Compass control loader 55
Coin box Boîtier à jetons 57
Coin box Boîtier à jetons 59
Coinbox USA Boîtier à jetons USA 61
Electronic coin meter Monnayeur électronique 63
Coin meter Monnayeur 67
Group
Groupe
SU620. Compass
Lining and top panel
Panneau frontal avec pupitre de commande
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102300/1 3 1 2010
Info
1 1 413 2200-31 Front panel Panneau avant 3 Wave Stainless Complete
1 432 2200-30 Front plate Panneau avant 3 Stainless Complete
1 432 2200-98 Front panel Panneau avant 3 Blue Complete
1 432 2200-03 Front plate Panneau avant 3 White Complete
2 1 •Front plate •Panneau avant 3
3 1 432 2182-01 •Strip •Ruban 3
4 2 471 8196-01 •Plug •Fiche 3
5 2 438 5109-02 •Guide pin •Broche de guidage 3
6 1 471 4672-67 •Protection •Protection 3
7 2 432 2046-03 Side panel Panneau latéral 3 Grey
2 432 2046-10 Side panel Panneau latéral 3 Stainless
8 1 432 2070-01 Rear panel Panneau arrière 3 Upper
1 413 5005-01 Rear panel Panneau arrière 3
9 1 432 2071-02 Rear panel Panneau arrière 3
10 6 471 8458-02 Nut Écrou 3 M6
11 1 432 2246-01 Brace bracket Support de montant 3
12 1 432 2130-08 Brace Montant 3
13 4 471 7565-21 Velcro tape Bande de serrage 3
14 1 432 2120-06 Brace Montant 3
15 1 432 2292-65 Top panel Couvercle 3
1 413 2201-09 Top panel Couvercle 3 With lock
1 432 2292-66 Top panel Couvercle 3 No detergent container
1 413 2201-15 Top panel Couvercle 3 No detergent container
16 1 471 7826-10 •Lock •Serrure 1,2
17 1 472 9900-99 •Key •Touche 1,2 SET
18 1 432 2259-01 Plate Plaque 3
1 432 2215-01 Plate Plaque 3
19 2 432 2273-01 Guide Guide 3
20 1 471 8641-02 Plug Fiche 3
21 2 471 8344-35 Screw Vis 3 M6X16
22 2 735 2153-01 Lock washer Rondelle d'arrêt 3 6,4
23 2 471 7864-01 Clip Colliers de serrage 3 M6
24 2 432 2180-01 Spacer Entretoise 3
25 - Not used
26 - Not used
27 - Not used
28 - Not used
29 - Not used
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
7
Year
Year
Group
Groupe
SU620. Compass
Control panel
Pupitre de commande
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102378/1 2 3 2010
Info
1 1 432 2260-01 Front panel Panneau avant 3
2 1 472 5792-02 Panel sign Voyant du tableau 1 40°, 60°
1 472 5792-01 Panel sign Voyant du tableau 1 1&2
1 472 5792-10 Panel sign Voyant du tableau 1 1&2 Coin
1 472 5793-01 Panel sign Voyant du tableau 1 NEUTRAL USA, OPL
3 1 471 7788-10 Sign Échelle 3
4 1 413 2602-11 Type plate Numéro série plaque 3 W485S
1 413 2611-03 Type plate Numéro série plaque 3 SU620cc Coin
1 413 2611-04 Type plate Numéro série plaque 3 SU620co OPL
5 1 432 2150-11 Cover plate Plaque recouvrement 3
6 1 432 2648-11 Instruction plate Plaque instruction utilisa tion 3 40°, 60°
1 432 2648-12 Instruction plate Plaque inst ruction utilisation 3 1, 2
1 432 2648-13 Instruction plate Plaque inst ruct ion utilisation 3 NEUTRAL
1 432 2648-20 Instruction plate Plaque instruction utilisation 3 English
1 432 2648-21 Instruction plate Plaque instruction utilisation 3 Swedish
1 432 2648-22 Instruction plate Plaque inst ruction utilisation 3 USA English/Spanish COIN
1 432 2648-13 Instruction plate Plaque inst ruct ion utilisation 3 USA, OPL
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
9
Year
Year
Group
Groupe
Page
Page
11
SU620. Compass
Door and hinged joint
Assemblage articulé et plaque
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102302/1 5 5 2010
Info
1 1 432 1870-01 Support frame Panneau de fixation 3
2 4•Nut •Écrou 3M6
3 2 432 1951-01 •Bracket •Support de montage 3
4 9 471 8404-02 Locking nut Contre-écrou 3 M6
5 1 432 1885-03 Trim panel Panneau d'habillage 3
1 432 1885-11 Trim panel Panneau d'habillage 3 Stainless
6 1 413 4012-01 Door Plaque 1 Complete
7 1 432 1825-03 •Door •Plaque 3
8 1 432 1855-01 •Door glass •Vitre de la porte 1,2
9 1 432 1840-02 •Door gasket •Joint de porte 1,2 Black
1 432 1840-03 •Door gasket •Joint de porte 1,2 Grey
10 2 432 1950-02 •Hinged joint • Asse mblage articulé 1
11 4 438 4062-01 •Bushing •Douille 3
12 2 432 1961-01 •Pin •Goupille 3
13 1 472 9920-02 •Knob •Bouton de porte 1,2 Complete
14 1 ••Knob ••Bouton de porte Complete
15 1 725 2366-61 ••Screw ••Vis 3 M6SF 6X12
16 1 432 2270-01 ••Knob ••Bouton de porte 3
17 1 472 9920-01 •Lock shaft •Axe de verrouillage 1,2 Complete
18 1 ••Lock shaft ••Axe de verrouillage
19 1 ••Washer ••Rondelle
20 2 ••Bushing ••Douille
21 1 ••Torsion spring ••Ressort rotatif
22 1 432 2620-12 Sign Échelle 3 Electrolux
1 432 2620-02 Sign Signe 3 Wascomat
1 432 2620-03 Sign Signe 3 Nyborg
1 432 2620-04 Sign Signe 3 Zanussi
23 8 471 8344-36 Screw Vis 3
24 1 438 8115-01 Rubber strip Joint caoutchouc 3 L=1065
25 9 471 8527-01 Spring washer Rondelle à ressort 3
26 - Not used
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Group
Groupe
SU620. Compass
Door lock
Serrure de porte
Item
Qua.
Article
Qua.
1 1 438 9561-01 Door locking device Serrure de porte 1,2 Complete
2 3 471 8342-47 Screw Vis 3 M6X25
3 1 432 2905-06 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102500/1 1 3 2009
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
13
Year
Year
Group
Groupe
SU620. Compass
Base and outer drum
Base et tambour externe
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102674 5 11 2010
Info
1 1 413 4015-62 Frame Base 3
2 4 432 1453-01 •Tensioner •Crochet 3
3 2 725 2465-71 •Screw •Vis 3 M8X70
4 8 471 7807-02 •Tension plate •Tôle de serrage 3 18x8,4x2
5 2 732 2118-01 •Locking nut •Contre-écrou 3 M8
6 1 432 1451-01 •Bracket •Support 3
7 3 471 9821-01 Heating element Elément chauffant 1,2 2,5kW 240V
3 471 9821-04 Heating element Elément chauffant 1,2 1kW 240V
3 471 9821-05 Heating element Elément chauffant 1,2 1,8kW 240V
3 471 9821-06 Heating element Elément chauffant 1,2 0,665kW 240V
3 471 9821-07 Heating element Elément chauffant 1,2 2,5kW 254V
3 471 9821-08 Heating element Elément chauffant 1,2 2,5kW 277V
3 471 9828-01 Heating element Élément de chauffage 1,2 1.33kW 230V Mop MOP
8 1 432 2950-01 Cable set Jeu de câbles 3 Heating 400V
1 432 2951-04 Cable set Jeu de câbles 3 230V
9 2 432 2953-01 Cable set Jeu de câbles 3
10 1 472 9904-98 Sensor Capteur 1,2 Complete
11 1•Discharge•Collier de serrage
12 1 •Bushing •Douille
13 1 413 3272-04 Cable set Jeu de câbles 3
14 1 432 1654-01 Cover Couvercle 3
15 1 432 1653-01 Clamp Bride de fixation 3
16 1 438 9569-01 Transformer Transformateur 3 200V
1 471 9550-32 Transformer Transformateur 3 100-120V
1 438 9566-01 Transformer Transformateur 3 400- 480V
17 1 432 2985-01 Cable set Jeu de câbles 3 200V
1 413 2922-01 Cable set Jeu de câbles 3 100-120V
1 432 2998-01 Cable set Jeu de câbles 3 400- 480V
Illustration
18
1 432 1295-01 Bracket Pupitre 3
1 432 1338-01 Cover Couvercle 3
19 2 432 2198-02 Rubber strip Joint caoutchouc 3
20 Rq 471 9821-99 Plug Fiche 3
21 1 413 3704-10 Choke Choke 1 7,5A
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
15
Year
Year
Group
Groupe
SU620. Compass
Drum, rear gable
Tambour, pignon arrière
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102301/1 3 1 2010
Info
1 1 432 1570-21 Outer drum Tambour extérieur 3 Non-heated
1 432 1570-22 Outer drum Tambour extérieur 3 El/Dual heating
1 432 1570-23 Outer drum Tambour extérieur 3 Steam
2 1 432 1605-41 Rear gable Pignon arrière 3 Complete
3 1 432 1500-21 •Inner drum •Intérieur du tambour 1
4 1 472 9913-12 •Repair kit •Kit de reconditionnement 3
5 1 ••Bushing ••Douille
6 1 ••Ball bearing ••Roulement à billes
7 1 ••Ball bearing ••Roulement à billes
8 2 ••Sealing ring ••Bague d'étanchéité
9 1 ••Sealing ring ••Bague d'étanchéité
10 1 438 8155-01 ••Seal ••Joint
11 1 432 1545-01 •Lining •Panneau de renfort 3
12 1 432 1560-01 •Bearing housing •Logement de palier 3
13 1 432 1540-01 •End piece •Pignon 3
14 6 471 8323-01 •Screw •Vis 3 M6X12
15 6 471 8328-02 •Screw •Vis 3 M12X50
16 1 432 1550-01 •Pulley •Poulie 3
17 1 735 9370-01 •Wedge •Poulie courroie V 3 10x8x45
18 1 735 3133-00 •C-clamp •Presse à main 3 SGA35
19 2 432 1565-01 Tension strap Extenseur 3
20 2 471 9222-59 Screw Vis 3 M8X140
21 4 471 8502-14 Washer Rondelle 3 BRB 8,4X17
22 2 732 2118-01 Locking nut Contre-écrou 3 M8
23 - Not used
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
17
Year
Year
Group
Groupe
SU620. Compass
Motor
Moteur
Item
Qua.
Article
Qua.
1 1 413 9701-21 Motor Moteur 1
2 1 • Pulley •Poulie
3 1 471 8826-01 •Tacho sensor •Tacho sensor 1
4 1 432 1229-01 •Cover •Couvercle 3
5 1 471 8827-01 •Magnet •Aimant 3
6 1 •Pipe •Tube
7 3 438 8158-01 •Rubber bushing •Douille caoutchouc 3
8 1 432 1465-01 •Flange bushing •Douille à bride 3
9 1 471 8356-10 Screw Vis 3 M12x200
10 1 732 2122-01 Locking nut Contre-écrou 3 M12
11 1 471 8328-10 Screw Vis 3 M12X35
12 1 Not used
13 1 438 9799-03 Cover Couvercle 3
14 1 413 1211-01 Drip guard Lèche-goutte 3
15 1 471 7711-14 Ribbed belt Courroie poly V 3
16 1 413 2990-03 Cable set Jeu de câbles 3
17 1 438 9799-02 Clamp Attache 3
* 18 1 413 3272-10 Cable set Jeu de câbles 3
Art.No
Réf. article
Description Description Info
Illustration
Schéma
102665 3 10 2010
Notes
Info
Remarques
Issue
Issue
Month
Month
Page
Page
19
Year
Year
Group
Groupe
Page
Page
21
SU620. Compass
Motor control
Contrôle du moteur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102491/1 2 11 2010
Info
* 1 1 472 9929-14 Motor control Contrôle du moteur 1 200-240V -520/999999,
* 1 472 9929-31 Motor control Contrôle du moteur 1 200-240V 521/410566* 1 472 9929-13 Motor control Contrôle du moteur 1 200-240V Japan -520/999999,
* 1 472 9929-32 Motor control Contrôle du moteur 1 200-240V Japan 521/410566-
2 1 413 2918-01 •Cable set •Jeu de câbles 1 2-pole
1 413 2918-02 •Cable set •Jeu de câbles 1 2-pole Trafo
1 413 2918-09 •Cable set •Jeu de câbles 1 2-pole Japan
3 1 438 9799-12 Clamp Attache 3
4 1 438 9799-01 Cover Couvercle 3
5 1 Cable set Jeu de câbles 3 See motor
6 1 413 3084-26 Cable set Jeu de câbles 3 P-bus - X302
7 1 432 2961-01 Cable set Jeu de câbles 1,2 3AC Japan
8 1 438 8774-02 Printed circuit board Carte circuit 3
9 3 471 8768-02 Fuse Porte-fusible 1,2 15A
Illustration
Issue
Issue
Notes
Remarques
-521/410565
-521/410565
Month
Month
Year
Year
Group
Groupe
SU620. Compass
Programmer
Minuterie
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
102679 1 2 2010
Info
1 1 432 6902-04 Programmer Minuterie 1,2 Without software. Software
2 1 •Printed circuit board •Carte circuit CPU
3 1 432 8702-03 •Display •Affichage 1,2
4 1 •Program selector •Commutateur rotatif 1,2
5 1 ••Knob ••Bouton de porte
6 2 ••Rubber cushion ••Coussinet de caoutchouc
7 1••Spring••Ressort
8 1 ••Sleeve ••Manchon
9 1 ••Cover ••Couvercle
10 1 438 9659-01 ••Program selector ••Commutateur rotatif 1,2
11 1••Spring••Ressort
12 4 471 8346-09 ••Screw ••Vis 3 T40x30
13 1 ••Ring ••Anneau
14 1 432 6344-02 •Cover •Couvercle 3
15 2 432 6327-01 •Bracket •Pièce de retenue 3
16 2 471 8346-02 •Screw •Vis 3
17 1 413 3280-01 •Cable set •Jeu de câbles 3 20-pole
18 1 413 3274-20 •Cable set •Jeu de câbles 3 4-pole
19 1 432 6325-01 •Cover •Couvercle 3 Front
20 1 432 6324-01 •Cover •Couvercle 3 Rear
21 1 471 4673-95 •Sign •Échelle 3
22 1 471 4673-97 Sign Échelle 3
23 1 413 3274-17 Cable set Jeu de câbles 3 D-bus
24 1 413 3084-09 Cable set Jeu de câbles 3 P-bus
25 1 413 3274-11 Cable set Jeu de câbles 3 M-COM
26 1 413 3275-02 Cable set Jeu de câbles 3 Level control
27 1 432 6326-01 Cover Couvercle 3
28 1 432 2905-07 Cable set Jeu de câbles 3
Illustration
29 1 432 6345-01
Arm Bras 3
30 1 471 8861-01 Level guard Limiteur de niveau 1,2
31 1 471 2442-41 Hose Flexible 1 L=70
32 1 471 8863-01 Level guard Limiteur de niveau 1,2
33 1 438 2440-02 Hose Flexible 1 L=100
34 1 471 2265-69 T-pipe Tube en T 3
Issue
Issue
Notes
Remarques
Month
Month
available on website
Page
Page
23
Year
Year
Loading...
