Spare Parts Catalogue
Catalogue de pièces de rechange
W74, W74MP, FL74
Washer extractor
Laveuses essoreuses
471 1540-17DOC. NO.
EDITION 9.2006
Group
Groupe
List of issues
US1
FL74 (P03),FL74 (P06),W74,W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Illustration Page Table of contents

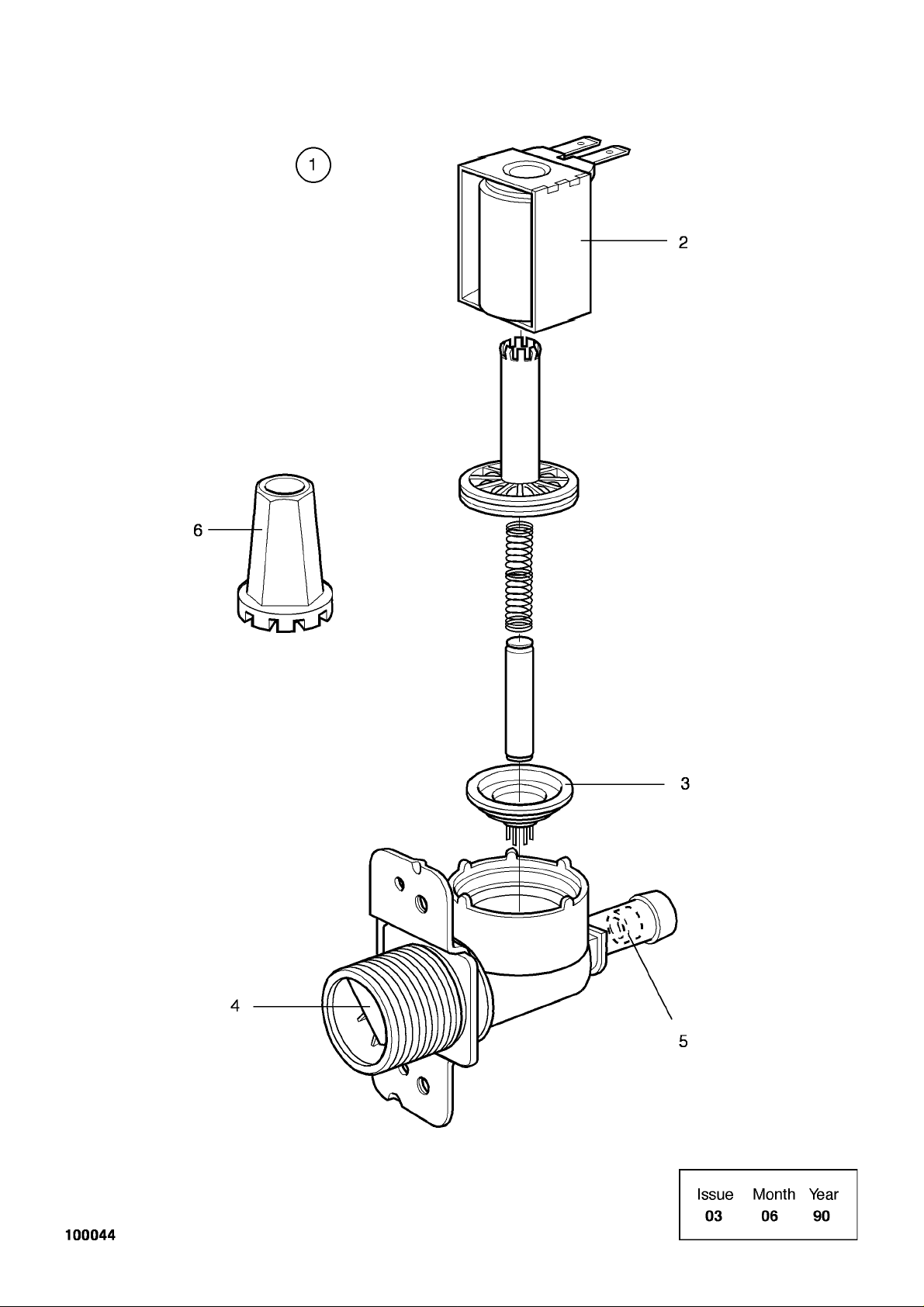

100044 71 Inlet valve 3/4", single
100045 73 Inlet valve 3/4", 2-way

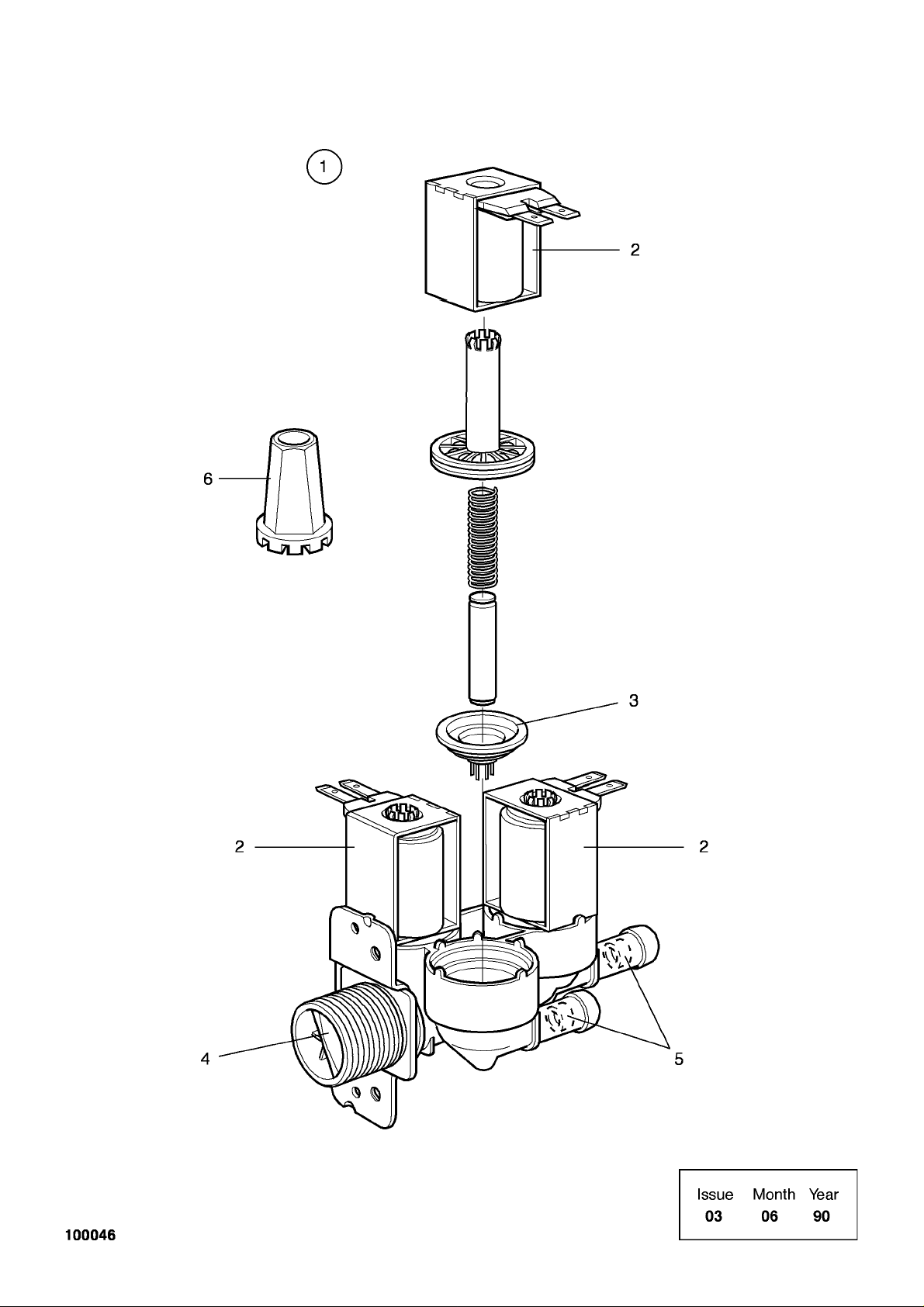

100046 75 Inlet valve 3/4", 3-way
100216 37 Machines with P06, inlet for cold water
100217 53 Drain pump components
100252 33 Machine with PE21, inlet for cold hard water

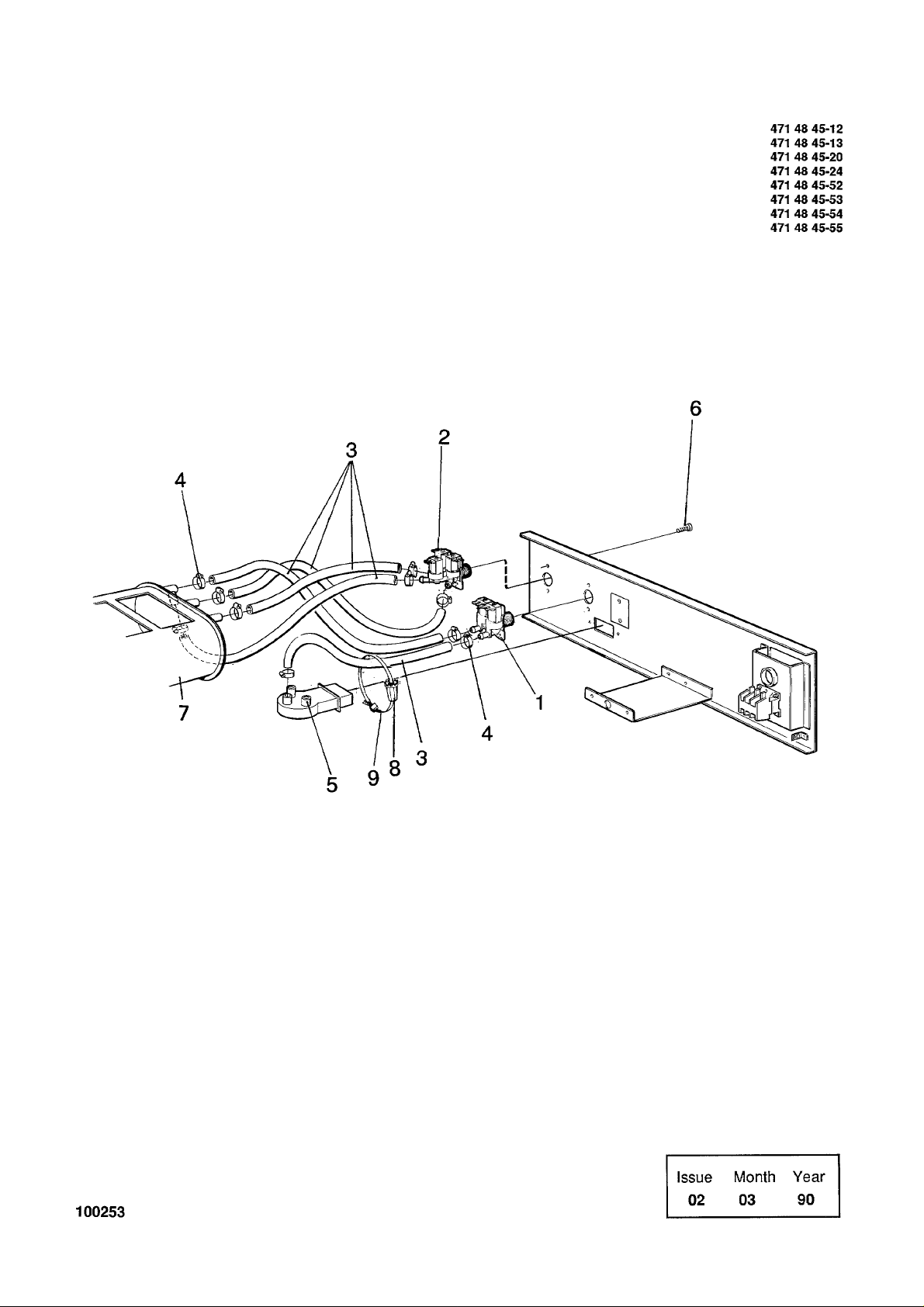

100253 31 P03, PE03, inlet for cold water
100253 43 PE03, GEN.4 inlet for cold water
100257 49 Steam components

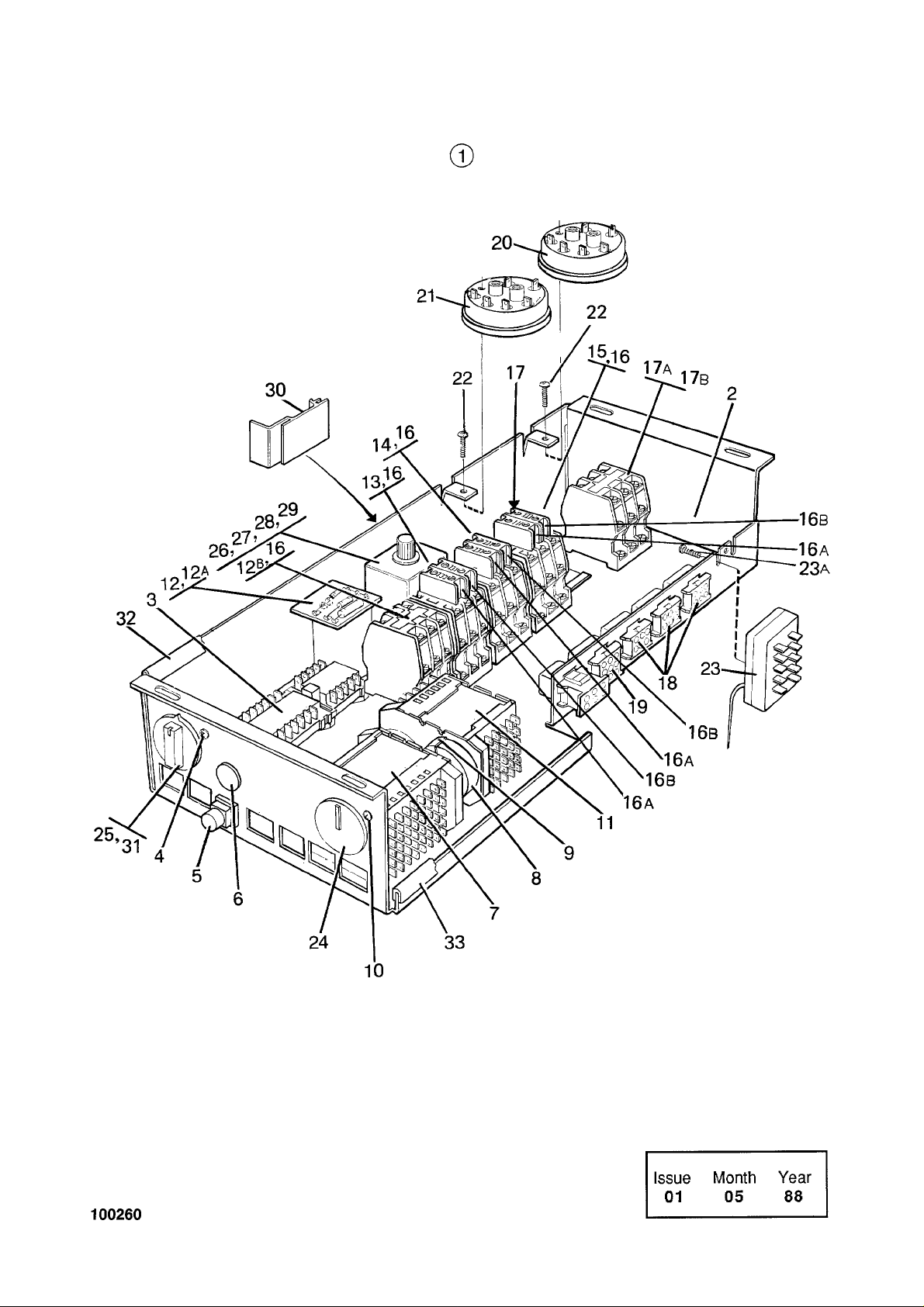

100260 61 Control unit, P03, P06
100268 25 Control panel, FL
100269 9 Main exploded view
100270 13 Front panel with control panel, door, top panel
100271 47 Back plate with inner drum, bearing, pulley, motor

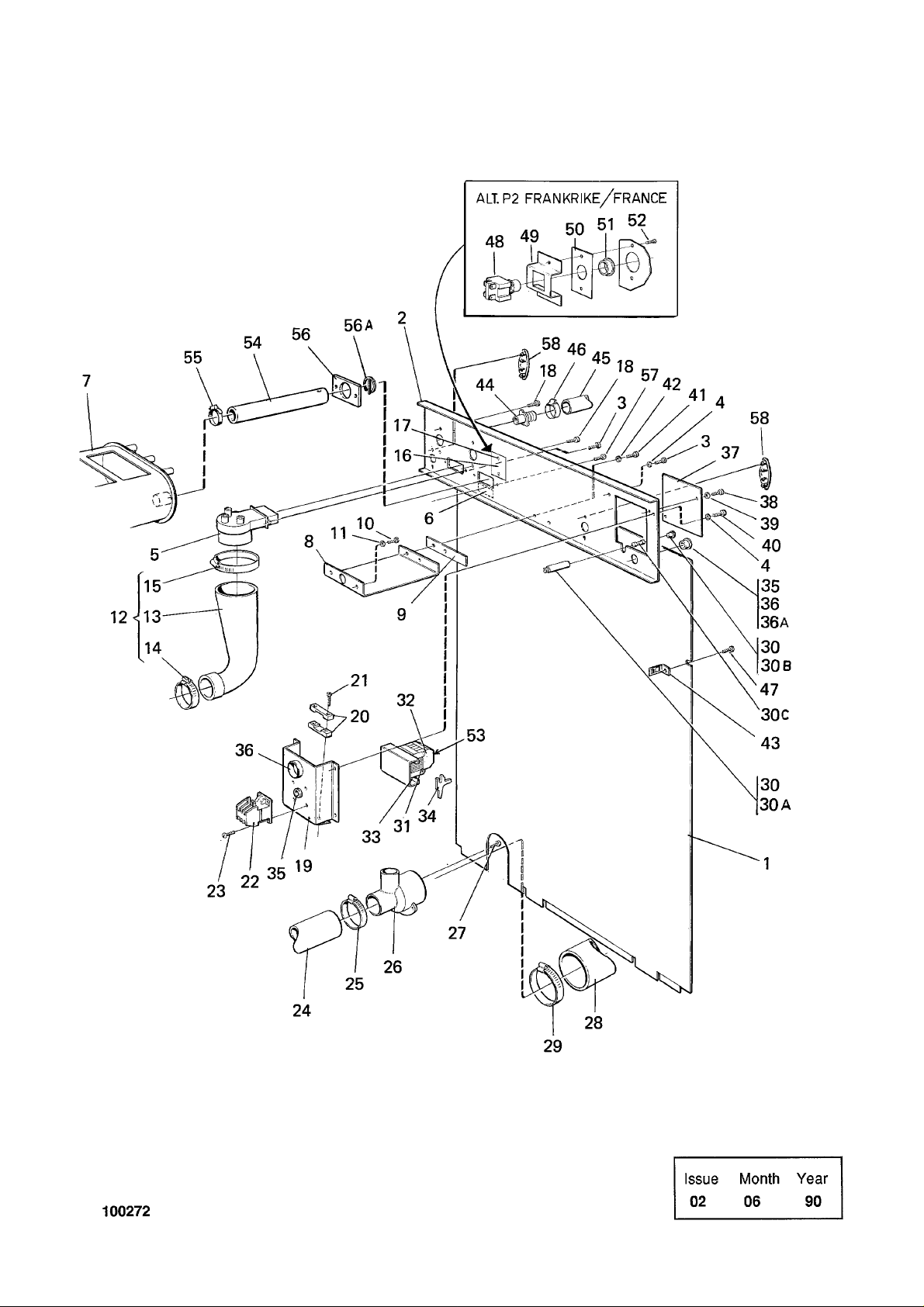

100272 57 Rear panel with components
100273 63 Control unit, FL

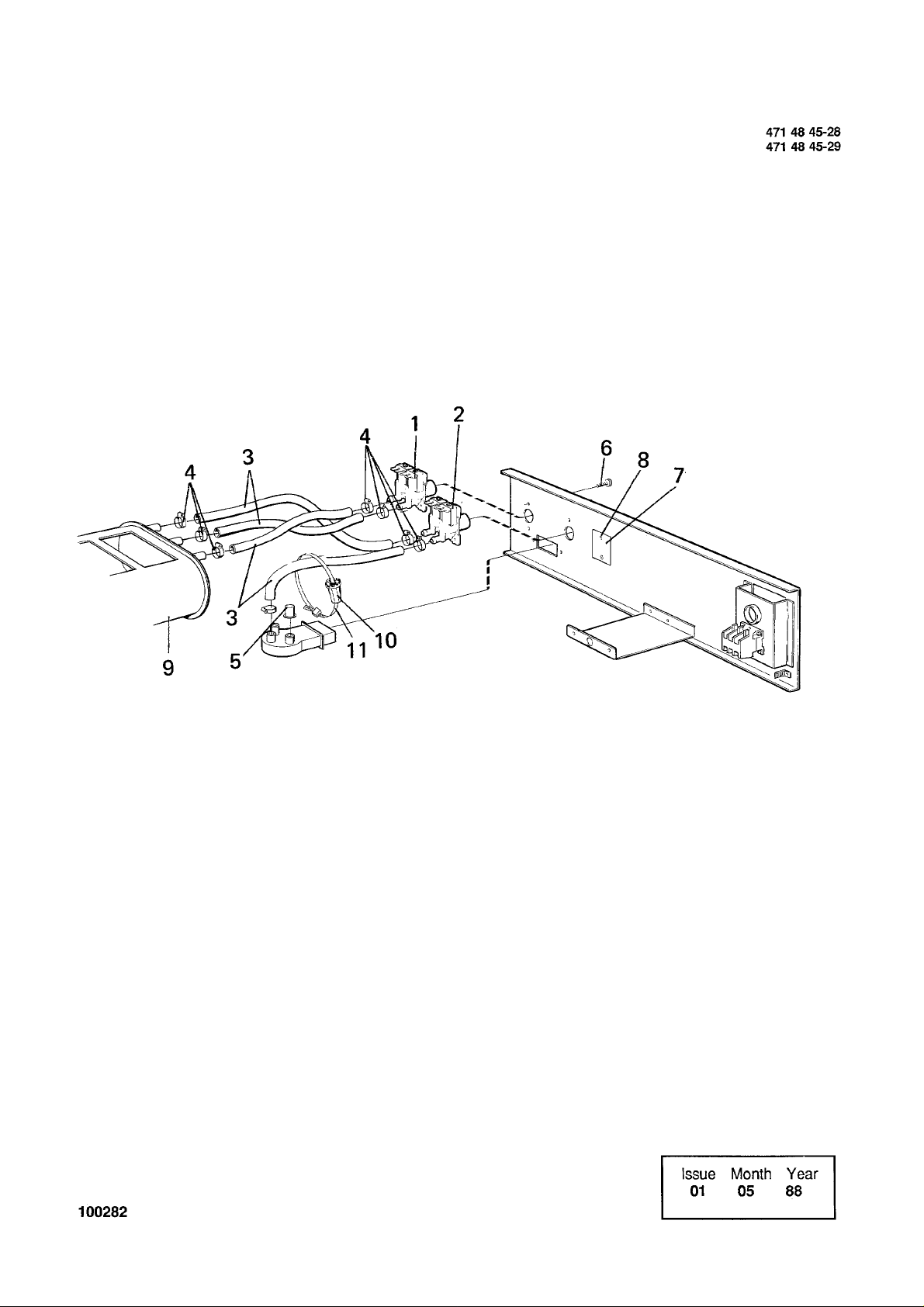

100282 35 P05, connection for cold and hot water
100295 21 Control panel
100297 15 Control panel, P05 econ.lab
100298 23 Control panel, FL
100352 17 Control panel with coin meter
100353 19 Control panel with coin meter
100507 51 Steam components
100559 27 Control panel PE03
100560 65 Control unit

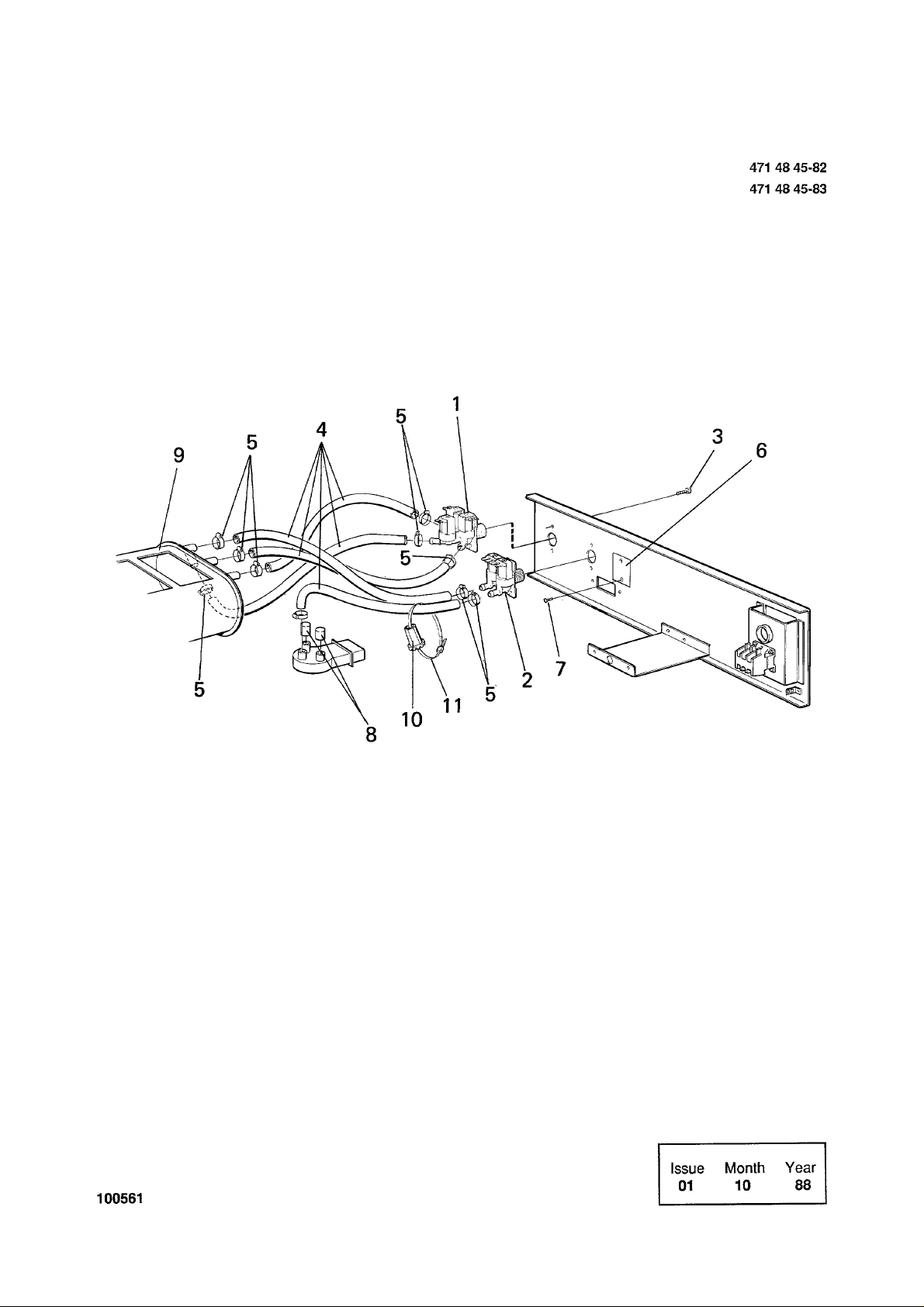

100561 39 PE03 with connection for cold water
100562 69 Drain valve
100605 77 Card programmer

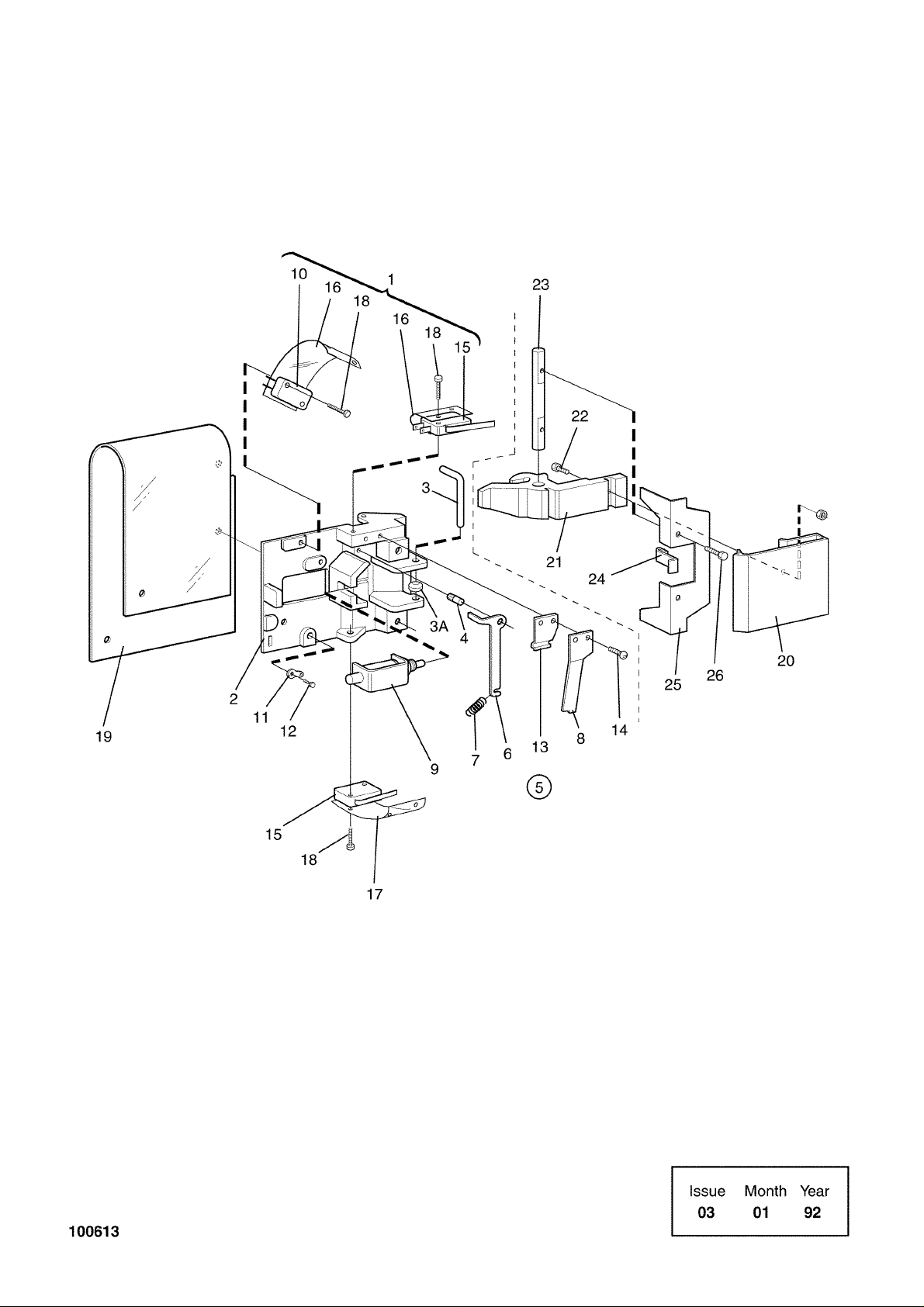

100613 83 Door lock
100638 79 Coin meter
100808 67 Control unit
100809 41 P03, PE03, GEN.2 inlet for cold water
100812 29 Control panel GEN.4

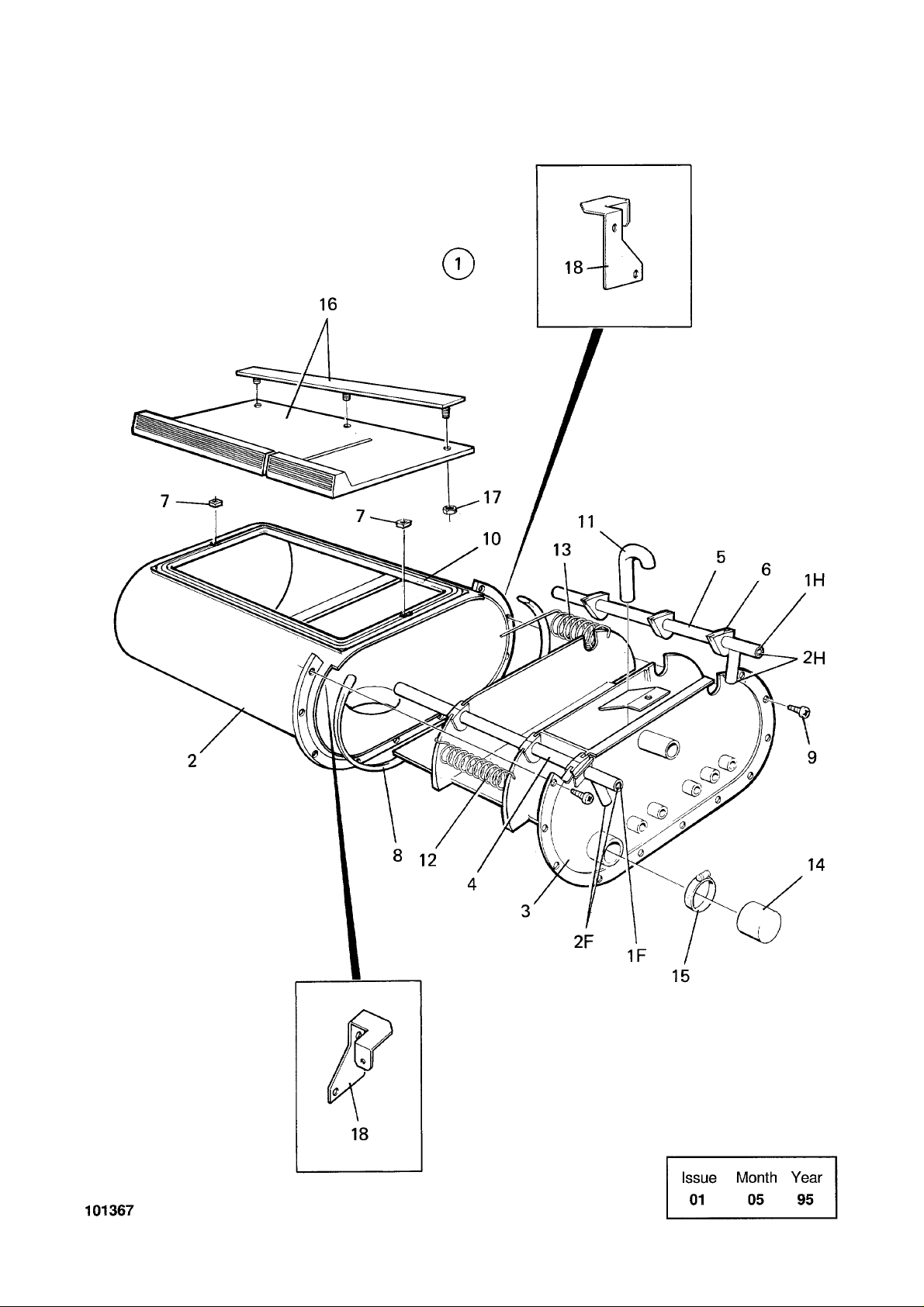

101367 85 Detergent container
Group
Groupe
US1
Page
Page
5
FL74 (P03),FL74 (P06),W74,W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Table of contents Table des matières Page/Page
Main exploded view Vue éclatée principale 9
Front panel with control panel, door, top panel Panneau frontal avec pupitre de commande 13
*Control panel, P05 econ.lab Pupitre de commande, P05 econ.lab 15
*Control panel with coin meter Pupitre de commande monnayeur 17
*Control panel with coin meter Pupitre de commande monnayeur 19
*Control panel Pignon arrière avec tambour intérieur 21
Control panel, FL Pupitre de commande FL 23
Control panel, FL Pupitre de commande FL 25
Control panel PE03 Tableau de commande PE03 27
Control panel GEN.4 Pupitre de commande GEN.4 29
P03, PE03, inlet for cold water P03, PE03, raccords pour eau froide 31
Machine with PE21, inlet for cold hard water Machines avec PE21, raccords eau froide dure 33
P05, connection for cold and hot water P05, raccords eau chaude et eau froide 35
Machines with P06, inlet for cold water Machines avec P06, raccords eau froide 37
PE03 with connection for cold water PE03 avec raccords eau chaude et froide 39
P03, PE03, GEN.2 inlet for cold water P03, PE03, GEN.2 raccords eau froide 41
PE03, GEN.4 inlet for cold water PE03, GEN.4 raccords eau froide 43
Back plate with inner drum, bearing, pulley, motor Pignon arrière avec tambour intérieur 47
Steam components Composants 49
Steam components Composants 51
Drain pump components Composants de la pompe de décharge 53
Rear panel with components Panneau arrière avec éléments 57
Control unit, P03, P06 Unité de commande, P03, P06 61
Control unit, FL Unité de commande, FL 63
Control unit Unité de commande 65
Control unit Unité de commande 67
Drain valve Purgeur 69
Inlet valve 3/4", single Soupape de admission 3/4", simple 71
Inlet valve 3/4", 2-way Soupape de admission 3/4", 2 voies 73
Inlet valve 3/4", 3-way Soupape de admission 3/4", 3 voies 75
Card programmer Programmateur cartes 77
Coin meter Monnayeur 79
Door lock Serrure de porte 83
Detergent container Compartiment à savon 85
Group
Groupe
US1
Page
Page
7
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Main exploded view
Vue éclatée principale
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100269/1 6 5 2005
Info
1 1 471 4715-01 Frame Base 3
2 1 471 4860-04 Outer drum Extérieur du tambour 3 El.
1 471 4860-03 Outer drum Extérieur du tambour 3 NON HEATED
1 471 4860-11 Outer drum Extérieur du tambour 3 DS DS
3 2 471 2410-64 Tension strap Extenseur 3
4 4 725 2542-51 Screw Vis 3 M12X50
5 4 732 2122-01 Locking nut Contre-écrou 3 M12
6 Detergent container Compartiment à savon See group US8802
7 1 Rail Support 3 See group US8802
8 3Nut Écrou 3M4
9 1 472 6152-01 Bracket Pièce de retenue 3
10 1 472 6152-02 Bracket Pièce de retenue 3
11 1 Cover Couvercle 1 See group US8802
12 4 725 2289-61 Screw Vis 3 M4X10
13 2 735 2136-01 Lock washer Rondelle d'arrêt 3 AZ 4,3
14 Control panel Pupitre de commande See illustr. 100268, 100354
15 Front panel Panneau avant See illustr. 100270
16 1 471 2438-53 Cover Couvercle 1
17 3 471 9804-03 Heating element Élément chauffant 1,2 230V 2,5kW
3 471 9807-01 Heating element Élément chauffant 1,2 2.5kW 115V
18 1 472 6020-05 Drain valve Purgeur 1 220V 50/60Hz See group
1 472 6020-06 Drain valve Purgeur 1 115V 50/60Hz See group
19 4 729 5342-01 Screw Vis 3
20 4 734 1178-01 Washer Rondelle 3 BRB 13X24
21 1 471 4530-01 Bracket Pupitre 3
22 2 725 2366-61 Screw Vis 3 M6SF 6X12
23 Not used
24 1 471 6664-19 Repair kit Kit reconditionnement 1,2 Drain
25 1 471 2904-01 •Connection •Flexible caoutchouc
26 1 471 7851-03 •Hose clamp •Attache flexible Ø95-115
27 1 736 2849-51 •Hose clamp •Attache flexible Ø77-93
28 Not used
29 1 472 6078-01 Hose Flexible
30 1 736 2837-51 Hose clamp Attache flexible Ø48-54
31 1 736 2831-51 Hose clamp Attache flexible Ø36-42
32 1 471 9738-52 Motor Moteur 1,2 190-200V 50Hz/200-240V60Hz
1 472 9911-24 Motor Moteur 1,2 230V 3AC 60Hz, 346V 3AC
1 471 9738-57 Motor Moteur 1,2 208-240V 1AC 60Hz
1 471 9738-58 Motor Moteur 1,2 120V 1AC 60Hz
33 1 471 2475-00 Cover Couvercle 1
34 1 471 2437-15 Plug Fiche 3
35 1 471 2438-14 Rail Support 3
36 2 725 2366-61 Screw Vis 3 M6SF 6X12
37 1 471 4878-01 Cables Câble 3
38 1 729 9342-61 Screw Vis 3 4,2X13
39 2 735 2146-01 Washer Rondelle 3 M5
40 2 471 2410-68 Side panel Panneau latéral 3 White
41 4 471 2413-35 Bracket Pupitre 3
42 4 729 5281-01 Screw Vis 3 RXS B6X12
43 4 724 1327-42 Screw Vis 3 M5X12
44 2 735 2146-01 Washer Rondelle 3 M5
45 Rear panel Panneau arrière See illustr. 100272
46 Top panel Couvercle See illustr. 10 0270
47 1 471 2436-08 Hose Flexible 1,2 L=1150
48 1 472 9913-22 Sensor Capteur 1,2 Complete
49 1 471 8192-01 •Bushing •Douille 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
US8101
US8101
50Hz, 380-400V 3AC 60Hz
Year
Year
Group
Groupe
US1
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Main exploded view
Vue éclatée principale
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100269/1 6 5 2005
Info
50 Not used
51 2 725 2289-61 Screw Vis 3 M4X10
52 1 471 2413-05 Mounting plate Plaque de montage 3 FOR TRANSFORMER
53 2 725 2368-51 Screw Vis 3 M6X16
54 RQ 732 2116-01 Locking nut Contre-écrou 3 M6
55 2 471 9525-22 Capacitor Condensateur 1 100 MF
56 Not used
57 1 471 9525-04 Capacitor Condensateur 1 25µF
58 Not used
59 1 471 9550-10 Transformer Transformateur 1
60 3 724 1329-01 Screw Vis 3 M5X16
61 3 732 2114-01 Locking nut Contre-écrou 3 M5
62 2 471 8641-01 Plug Fiche 3
63 4 725 2289-61 Screw Vis 3 M4X10
64 4 735 2136-01 Lock washer Rondelle d'arrêt 3 AZ 4,3
65 Control unit Unité de contrôle See illustr. 100259
66 1 471 4555-01 Gasket Joint 1
67 4 471 2095-61 Screw Vis 1
68 2 471 9041-22 Capacitor Condensateur 1 30µF 1AC
69 Not used
70 2 471 7857-01 Clamp Attache 3
71 1 471 4886-01 Mounting plate Plaque de montage 3
72 2 725 2368-51 Screw Vis 3 M6X16
73 2 732 2116-01 Locking nut Contre-écrou 3 M6
74 Not used
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
9
Year
Year
Group
Groupe
US1
Page
Page
11
W74
Front panel with control panel, door, top panel
Panneau frontal avec pupitre de commande
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100270/1 7 1 1999
Info
1 1 471 4518-21 Top panel Couvercle 1
1 471 4518-22 Top panel Couvercle 1 Coin-meter
2 1 471 7909-01 Rail Support 3
3 3 471 8452-01 Pop rivet Rivet 3
3A Not used
4 1 471 7626-70 3 W74MP
1 471 7619-57 Sign Signe 3 W74
5 Control panel Pupitre de commande See illustr. 100261, 100353
6 1 471 2488-00 Door Plaque 1 COMPL.WITH LOCK HANDLE
7 1 471 2489-00 •Door ring •Anneau de la porte 1
8 1 471 2408-08 •Door glass •Vitre de la porte 1,2
9 1 471 2408-09 •Door gasket •Joint de la porte 1,2 Black
10 1 471 2480-00 •Handle •Poignée 1 WITHOUT TEXT
1 471 2480-01 •Handle •Poignée 1 ENGLISH TEXT
11 1 471 2485-00 •Lock handle •Poignée verrouillage 1
12 1 725 2285-42 •Screw •Vis 3 M4X6
13 1 471 2484-00 •Clamp •Bride de fixation 3
14 1 471 2479-00 •Shaft •Arbre 3
15 1 471 7806-00 •Spring •Ressort 1,2
16 2 471 8320-11 •Screw •Vis 3 M4X12
17 1 471 2492-00 Cover Couvercle 1
18 1 471 2416-05 Strip Ruban 1
19 1 471 2416-04 Strip Ruban 1
20 1 471 2487-10 Locking unit Unité verrouillage 1,2 See group 8702
21 1 724 1331-42 Screw Vis 3 M5X20
22 1 724 1329-42 Screw Vis 3 M5X16
23 4 724 1321-42 Screw Vis 3 M5X6
24 1 471 2438-58 Hinged joint Assemblage articulé 1,2
25 1 472 6779-01 Hinged joint Assemblage articulé 1,2 Upper
1 472 6779-02 Hinged joint Assemblage articulé 1,2 Lower
26 2 471 2415-71 Washer Rondelle 3
27 4 732 2116-06 Locking nut Contre-écrou 3
28 1 471 2411-78 Shaft Arbre 3
29 2 725 2372-42 Screw Vis 3 M6S 6X22 -87/114999
2 727 6372-40 Screw Vis 3 87/115000-
30 2 471 2437-52 Button Bouton 1 -87/114999
2 732 2116-42 Locking nut Contre-écrou 3 M6 87/115000-
31 1 471 4548-03 Front panel Panneau avant 3 Beige -87/100999
1 471 4548-02 Front panel Panneau avant 3 Orange -87/100999
1 471 4548-04 Front panel Panneau avant 3 Stainless
1 471 4548-01 Front panel Panneau avant 3 Yellow -87/100999
1 471 2494-51 Front panel Panneau avant 3 Yellow Japan -87/100999
1 471 2494-52 Front panel Panneau avant 3 Orange Japan -87/100999
1 471 2494-50 Front panel Panneau avant 3 Stainless steel Japan
1 471 4548-05 Front panel Panneau avant 1 Yellow 87/101000-
1 471 4548-06 Front panel Panneau avant 1 Blue 87/101000-
1 471 4548-07 Front panel Panneau avant 1 Beige 87/101000-
32 1 471 7826-10 Lock Serrure 1
1 471 7826-20 Key Touche 1,2 FH025
33 4 724 1321-01 Screw Vis 3 M5X6
34 2 471 8405-01 Nut Écrou 3 M5
35 2 724 1327-42 Screw Vis 3 M5X12
36 4 735 2146-01 Washer Rondelle 3 M5
37 1 471 2469-27 Warning sign Signal avertissement 3 Swedish
1 471 2470-39 Warning sign Signal avertissement 3 German
1 471 2471-80 Warning sign Signal avertissement 3 Spanish
1 471 4009-80 Warning sign Signal avertissement 3 Danish
1 471 2470-40 Warning sign Signal avertissement 3 French
1 471 2472-53 Warning sign Signal avertissement 3 Finnish
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Group
Groupe
US1
W74
Front panel with control panel, door, top panel
Panneau frontal avec pupitre de commande
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
1 471 4009-53 Warning sign Signal avertissement 3 English
1 471 4654-01 Warning sign Signal avertissement 3 Italian
1 471 4656-17 Warning sign Signal avertissement 3 CZECH
Page
Page
13
Illustration
Schéma
Issue
Issue
Month
Month
Year
Year
100270/1 7 1 1999
Notes
Info
Remarques
Group
Groupe
US1
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Control panel, P05 econ.lab
Pupitre de commande, P05 econ.lab
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100297 3 2 2006
Info
1 1 471 4513-52 Control panel Pupitre de commande 1 Blue -85/61700
1 471 4513-76 Control panel Pupitre de commande 1 Blue 85/61701 2 1 471 4539-01 User instructions Instruction de 1
fonctionnement
3 1 472 5207-02 Knob Bouton 1,2 White
1 438 0076-01 Knob Bouton 1,2 Complete
4 1 763 1802-01 Glass Verre 1 Red
5 1 472 6079-00 Grommet Oeillet 3 French
* 6 1 471 4529-01 Safety glass Verre de sécurité 1,2
7 1 471 4830-01 Locking ring Jonc de verrouillage 3
8 1 472 6082-01 Pointer Indicateur 1
9 1 471 4523-02 Cover Couvercle 3
10 1 471 9611-01 Pushbutton unit Poste bouton-poussoir 1,2
11 2 724 1293-01 Screw Vis 3 M4X16
12 2 471 5080-01 Spacer Entretoise 3
13 5 763 1101-03 Pilot lamp Lampe témoin 1,2 220V
14 5 763 1802-01 Glass Verre 1 Red
15 1 471 4541-00 Sign Signe 1
16 2 729 9342-61 Screw Vis 3 4,2X13
17 2 735 2136-01 Lock washer Rondelle d'arrêt 3 AZ 4,3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
15
Year
Year
4
Group
Groupe
US1
Page
Page
17
FL74 (P03) -85/61700,FL74 (P06),W74 (P03) -85/61700,W74 (P06) -85/61700,W74MP (P03) -85/61700,W7
Control panel with coin meter
Pupitre de commande monnayeur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100352 5 2 2006
Info
1 1 471 4513-02 Control panel Pupitre de commande 1 Brown
2 1 471 4525-01 User instructions Instruction de 1 English P03
fonctionnement
1 471 4525-03 User instructions Instruction de 1 English P03
fonctionnement
1 471 4525-05 User instructions Instruction de 1 Spanish P03
fonctionnement
1 471 4525-08 User instructions Instruction de 1 French
fonctionnement
1 471 4648-43 User instructions Instruction de 1 P06,OPL
fonctionnement
3 1 472 5207-02 Knob Bouton 1,2 White
1 438 0076-01 Knob Bouton 1,2 Complete
4 1 763 1802-01 Glass Verre 1 Red
5 1 472 6079-00 Grommet Oeillet 3 French
* 6 1 471 4529-01 Safety glass Verre de sécurité 1,2
7 1 471 4862-01 Glass Verre 1,2
8 1 471 4830-01 Locking ring Jonc de verrouillage 3
9 1 472 6082-01 Pointer Indicateur 1
10 1 471 2413-55 Sign Signe 1 P03
1 471 4650-85 Sign Signe 1 P06
11 Coin meter Monnayeur See gr oup US8505
12 1 471 4500-01 Bracket Support de montage 3
13 2 471 4502-01 Brace Montant 3
14 1 471 4501-01 Bracket Support de montage 3
15 2 722 7840-19 Pop rivet Rivet 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
4
Group
Groupe
US1
Page
Page
19
FL74 (P03) 85/61701-,FL74 (P06),W74 (P03) 85/61701-,W74 (P06) 85/61701-,W74MP (P03) 85/61701-,W7
Control panel with coin meter
Pupitre de commande monnayeur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100353/1 5 2 2006
Info
1 1 471 4513-21 Control panel Pupitre de commande 1 Brown -88/129520
1 471 4782-11 Control panel Pupitre de commande 1 Black
2 1 471 4525-01 User instructions Instruction de 1 English P03
fonctionnement
1 471 4525-03 User instructions Instruction de 1 English P03
fonctionnement
1 471 4525-05 User instructions Instruction de 1 Spanish P03
fonctionnement
1 471 4525-08 User instructions Instruction de 1 French
fonctionnement
1 471 4648-43 User instructions Instruction de 1 P06,OPL
fonctionnement
3 1 472 5207-02 Knob Bouton 1,2 White
1 438 0076-01 Knob Bouton 1,2 Complete
4 1 763 1802-01 Glass Verre 1 Red
5 1 472 6079-00 Grommet Oeillet 3 French
* 6 1 471 4529-01 Safety glass Verre de sécurité 1,2
7 1 471 4862-01 Glass Verre 1,2
8 1 471 4830-01 Locking ring Jonc de verrouillage 3
9 1 472 6082-01 Pointer Indicateur 1
10 1 471 2413-55 Sign Signe 1 P03
1 471 4650-85 Sign Signe 1 P06
11 Coin meter Monnayeur See gr oup US8505
12 1 471 4705-02 Frame Châssis 1
13 2 729 5409-01 Screw Vis 3
14 2 735 2146-01 Washer Rondelle 3 M5
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
4
Group
Groupe
US1
Page
Page
21
FL74 (P03) 85/61701-,FL74 (P06),W74 (P03) 85/61701-,W74 (P06) 85/61701-,W74MP (P03) 85/61701-,W7
Control panel
Pignon arrière avec tambour intérieur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100295 4 2 2006
Info
1 1 471 4513-02 Control panel Pupitre de commande 1 Brown -85/61700
1 471 4513-21 Control panel Pupitre de commande 1 Brown 88/129520 85/61701-
1 471 4782-11 Control panel Pupitre de commande 1 Black
2 1 471 4525-03 User instructions Instruction de 1 English P03
fonctionnement
1 471 4525-33 User instructions Instruction de 1 ENGLISH, SILVER P03
fonctionnement
1 471 4525-04 User instructions Instruction de 1 ENGLISH, BROWN
fonctionnement
1 471 4525-31 User instructions Instruction de 1 ENGLISH, SILVER
fonctionnement
1 471 4525-06 User instructions Instruction de 1 SPANISH, BROWN
fonctionnement
1 471 4525-35 User instructions Instruction de 1 SPANISH, SILVER
fonctionnement
1 471 4525-07 User instructions Instruction de 1 ENGLISH, BROWN
fonctionnement
1 471 4525-30 User instructions Instruction de 1 ENGLISH, SILVER
fonctionnement
1 471 4525-09 User instructions Instruction de 1 FRENCH, BROWN
fonctionnement
1 471 4525-10 User instructions Instruction de 1 FRENCH, BROWN P06
fonctionnement
1 471 4525-13 User instructions Instruction de 1 SPANISH, BROWN P06
fonctionnement
3 1 472 5207-02 Knob Bouton 1,2 White
1 438 0076-01 Knob Bouton 1,2 Complete
4 1 763 1802-01 Glass Verre 1 Red
5 1 472 6079-00 Grommet Oeillet 3 French
* 6 1 471 4529-01 Safety glass Verre de sécurité 1,2
7 1 471 4830-01 Locking ring Jonc de verrouillage 3
8 1 472 6082-01 Pointer Indicateur 1
9 1 471 2413-55 Sign Signe 1 P03
1 471 4650-85 Sign Signe 1 P06
Illustration
10
1 471 4849-01 Cover Couvercle 3 Brown -88/129520
1 471 4849-04 Cover Couvercle 3 Black 88/1 29521-
11 1 471 4523-01 •Cover •Couvercle 3
12 2 472 6079-00 •Grommet •Oeillet 3 French
13 1 471 7618-01 Sign Signe 1 Brown -88/129520
1 471 7618-03 Sign Signe 1 Black 88/129521-
14 1 471 4848-01 Bracket Pupitre 3 Complete
15 1 471 4524-01 •Bracket •Pupitre 3
16 1 471 9610-05 •Switch •Commutateur 1,2
17 1 471 9610-07 •Switch •Commutateur 1,2
18 2 729 9342-61 Screw Vis 3 4,2X13
19 2 735 2136-01 Lock washer Rondelle d'arrêt 3 AZ 4,3
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
4
Group
Groupe
US1
Page
Page
23
FL74 (P03) -85/61700,FL74 (P06),W74 (P03) -85/61700,W74 (P06) -85/61700,W74MP (P03) -85/61700,W7
Control panel, FL
Pupitre de commande FL
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100298 1 7 1988
Info
1 1 471 4513-03 Control panel Pupitre de commande 1,2 Brown
1 471 4513-53 Control panel Pupitre de commande 1,2 Blue
2 1 471 4527-78 User instructions Instruction de 3 ENGLISH, SILVER
fonctionnement
3 7 472 6079-00 Grommet Oeillet 3 French
4 1 471 4500-01 Bracket Support de montage 3
5 2 471 4502-01 Brace Montant 3
6 1 471 4501-01 Bracket Support de montage 3
7 1 471 9207-07 Card programmer Programmateur cartes 1,2 50Hz See group US8337
8 2 729 5408-01 Screw Vis 3 RXS 4,8X9,5
9 2 735 2146-01 Washer Rondelle 3 M5
10 1 471 9008-30 Program card Carte programme 1,2 80 STEPS
1 471 9200-78 Program card Carte programme 1,2 120 STEPS
11 9 471 6654-10 Pin Goupille 1,2 Set,10pcs
12 1 471 8961-01 Pliers Pince 1,2
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
4
Group
Groupe
US1
Page
Page
25
FL74 (P03) 85/61701-,FL74 (P06),W74 (P03) 85/61701-,W74 (P06) 85/61701-,W74MP (P03) 85/61701-,W7
Control panel, FL
Pupitre de commande FL
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100268 3 10 1995
Info
1 1 471 4513-22 Control panel Pupitre de commande 1,2 Brown -88/129520
1 471 4782-12 Control panel Pupitre de commande 1,2 Black
2 1 471 4527-78 User instructions Instruction de 3 ENGLISH, SILVER
fonctionnement
3 7 472 6079-00 Grommet Oeillet 3 French
4 1 471 4705-02 Frame Châssis 3
5 1 471 9207-07 Card programmer Programmateur cartes 1,2 50Hz See group US8337
6 2 729 5408-01 Screw Vis 3 RXS 4,8X9,5
7 2 735 2146-01 Washer Rondelle 3 M5
8 1 471 9008-30 Program card Carte programme 1,2 80 STEPS
1 471 9200-78 Program card Carte programme 1,2 120 STEPS
9 9 471 6654-10 Pin Goupille 1,2 Set,10pcs
10 1 471 8961-01 Pliers Pince 1,2
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
7
Group
Groupe
US1
Page
Page
27
FL74 (P03) 87/120031-88/137930,FL74 (P06),W74 (P03) 87/120031-88/137930,W74 (P06) 87/120031-88/13
Control panel PE03
Tableau de commande PE03
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100559 1 11 1989
Info
1 1 471 4782-43 Control panel Pupitre de commande 1 Black
2 1 472 9303-01 Printed circuit board Circuit imprimé 1,2 Complete
3 1 471 4655-38 •Mounting plate •Plaque de montage 3
4 1 471 8964-05 •Printed circuit board •Circuit imprimé 1,2
5 1 471 7954-01 •Knob •Bouton 1
6 1 471 7953-01 •Locking ring •Jonc de verrouillage 1
7 1 471 7803-13 •Pressure spring •Ressort de pression 1
8 1 471 7403-01 •Ball •Bille 1
9 4 471 4791-01 •Spacer •Entretoise 3
10 8 729 5221-01 •Screw •Vis 3 RXS 2,9X6,5
11 1 472 5750-01 Panel sign Voyant du tableau 1 WITH COIN-METER English
12 2 471 4586-01 Lock plate Gâche de serrure 3
13 1 471 4595-01 Bracket Pupitre 3
14 2 725 2289-61 Screw Vis 3 M4X10
15 1 471 4714-03 Heat shield Bouclier thermique 3
16 1 471 4706-01 Cover Couvercle 3
17 See group US8505
18 1 471 4705-02 Frame Châssis 3
19 2 722 7840-19 Pop rivet Rivet 3
20 1 471 4878-31 Switch Commutateur 1,2 COMPL. WITH CABLE SET
Illustration
Notes
Remarques
PE03
Issue
Issue
Month
Month
Year
Year
-
Group
Groupe
US1
Page
Page
29
FL74 (P03) 90/166437-,FL74 (P06),W74 (P03) 90/166437-,W74 (P06) 90/166437-,W74MP (P03) 90/166437
Control panel GEN.4
Pupitre de commande GEN.4
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100812 1 5 1990
Info
1 1 471 4782-71 Control panel Pupitre de commande 3 Black
2 1 472 5750-01 Panel sign Voyant du tableau 1 WITH COIN-METER English
3 1 471 8964-06 Printed circuit board Circuit imprimé 1,2
4 2 438 0072-02 Bracket Pièce de retenue 3
5 1 471 7954-01 Knob Bouton 1,2
6 1 471 7953-01 Locking ring Jonc de verrouillage 3
7 1 471 7803-13 Pressure spring Ressort de pression 3
8 1 471 7403-01 Ball Bille 3
9 1 471 4714-03 Heat shield Boucli er ther mique 1
10 1 471 4705-02 Frame Châssis 1
11 2 722 7840-19 Pop rivet Rivet 3
12 1 438 4088-01 Coin box Boite à jetons 3
13 4 724 1325-61 Screw Vis 3 MRX-TT 5X10
14 4 735 2146-01 Washer Rond elle 3 M5 5,3
15 1 471 9629-01 Switch Commutateur 1,2
16 1 471 4706-01 Cover Couvercle 3
17 1 471 4595-01 Bracket Pupitre 3
18 4 725 2289-61 Screw Vis 3 M4X10
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Group
Groupe
US1
Page
Page
31
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
P03, PE03, inlet for cold water
P03, PE03, raccords pour eau froide
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100253 2 4 1995
Info
1 1 471 8235-11 Valve Soupape 1,2 EPDM 208-240V 50Hz 2-way
1 471 8235-04 Valve Soupape 1,2 EPDM 208-240V 60Hz 2-way
1 471 8235-07 Valve Soupape 1,2 2-WAY,120V 60Hz Per 1 M
2 1 471 8236-03 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way
1 471 8236-04 Valve Soupape 1,2 120V 60Hz 3-way See group
3 RQ 877 5211-08 Hose Flexible 1 Per 1 m Per 1 M
4 9 736 2816-51 Hose clamp Attache flexible 3 Ø13-19 Complete
5 2 471 8175-01 Plug Fiche 3
6 4 724 1285-01 Screw Vis 3 M4X6
7 1 472 6001-55 Detergent container Compartiment à savon 1,2 Complete See group US8802
8 1 471 4792-01 Tool Outil 1,2
9 1 762 9105-05 Cable strap Serre-câble 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
See group US8111
See group US8111
See group US8111
See group US8113
US8113
Year
Year
Group
Groupe
US1
Page
Page
33
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Machine with PE21, inlet for cold hard water
Machines avec PE21, raccords eau froide dure
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100252 2 4 1995
Info
1 1 471 8236-02 Valve Soupape 1,2 208-240V 50Hz 3-way See
2 1 471 8235-01 Valve Soupape 1,2 See group US8111
3 1 471 8234-02 Valve Soupape 1,2 50Hz 1-way See group
4 RQ 877 5211-08 Hose Flexible 1 Per 1 m Per 1 M
5 9 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
6 6 724 1285-01 Screw Vis 3 M4X6
7 1 471 8175-01 Plug Fiche 3
8 1 472 6001-52 Detergent container Compartiment à savon 1,2 Complete See group US8802
9 1 471 4792-01 Tool Outil 1,2
10 1 762 9105-05 Cable strap Serre-câble 3
Illustration
Issue
Issue
Notes
Remarques
group US8113
US8110
Month
Month
Year
Year
Group
Groupe
US1
Page
Page
35
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
P05, connection for cold and hot water
P05, raccords eau chaude et eau froide
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100282 2 4 1995
Info
1 1 471 8235-05 Valve Soupape 1,2 EPDM 208-240V 60Hz 2-way
2 1 471 8235-04 Valve Soupape 1,2 EPDM 208-240V 60Hz 2-way
3 RQ 877 5211-08 Hose Flexible 1 Per 1 m Per 1 M
4 7 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
5 2 471 8175-01 Plug Fiche 3
6 4 724 1285-01 Screw Vis 3 M4X6
7 1 471 2437-72 Cover plate Plaque recouvrement 3 RXS 4,2X13
8 2 729 5342-01 Screw Vis 3
9 1 472 6001-54 Detergent container Compartiment à savon 1,2 Complete See group US8802
10 1 471 4792-01 Tool Outil 1,2
11 1 762 9105-05 Cable strap Serre-câble 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
See group US8111
See group US8111
Year
Year
Group
Groupe
US1
Page
Page
37
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Machines with P06, inlet for cold water
Machines avec P06, raccords eau froide
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100216 2 4 1995
Info
1 1 471 8235-05 Valve Soupape 1,2 EPDM 208-240V 60Hz 2-way
1 471 8235-06 Valve Soupape 1,2 EPDM 120V 60Hz See group
2 1 471 8236-05 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way
1 471 8236-06 Valve Soupape 1,2 EPDM 120V 60Hz See group
3 RQ 877 5211-08 Hose Flexible 1 Per 1 m Per 1 M
4 8 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
5 1 471 8175-01 Plug Fiche 3
6 4 724 1285-01 Screw Vis 3 M4X6
7 1 471 2437-72 Cover plate Plaque recouvrement 3 RXS 4,2X13
8 2 729 5342-01 Screw Vis 3
9 1 472 6001-54 Detergent container Compartiment à savon 1,2 Complete See group US8802
10 1 471 4792-01 Tool Outil 1,2
11 1 762 9105-05 Cable strap Serre-câble 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
See group US8111
US8111
See group US8113
US8113
Year
Year
Group
Groupe
US1
Page
Page
39
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
PE03 with connection for cold water
PE03 avec raccords eau chaude et froide
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100561 3 5 2002
Info
1 1 471 8236-04 Valve Soupape 1,2 120V 60Hz 3-way See group
2 1 471 8235-07 Valve Soupape 1,2 2-WAY,120V 60Hz See group
3 1 724 1285-01 Screw Vis 3 M4X6
4 RQ 877 5211-08 Hose Flexible 3 Per 1 m Per 1 M
5 9 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
6 1 471 2437-72 Cover plate Plaque recouvrement 3 RXS 4,2X13
7 2 729 5342-01 Screw Vis 3
8 2 471 8175-01 Plug Fiche 3
9 1 472 6001-55 Detergent container Compartiment à savon 1,2 See group US8802
10 1 471 4792-01 Tool Outil 1,2
11 1 762 9105-05 Cable strap Serre-câble 3
Illustration
Issue
Issue
Notes
Remarques
US8113
US8111
Month
Month
Year
Year
Group
Groupe
US1
Page
Page
41
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
P03, PE03, GEN.2 inlet for cold water
P03, PE03, GEN.2 raccords eau froide
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100809 2 4 1995
Info
1 1 471 8235-11 Valve Soupape 1,2 EPDM 208-240V 50Hz 2-way
1 471 8235-04 Valve Soupape 1,2 EPDM 208-240V 60Hz 2-way
1 471 8235-07 Valve Soupape 1,2 2-WAY,120V 60Hz See group
2 1 471 8236-03 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way
1 471 8236-04 Valve Soupape 1,2 120V 60Hz 3-way See group
3 RQ 877 5211-08 Hose Flexible 1 Per 1 m Per 1 M
4 9 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
5 2 471 8175-01 Plug Fiche 3
6 4 724 1285-01 Screw Vis 3 M4X6
7 1 472 6001-55 Detergent container Compartiment à savon 1,2 Complete See group US8802
8 1 471 4792-01 Tool Outil 1,2
9 1 762 9105-05 Cable strap Serre-câble 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
See group US8111
See group US8111
US8111
See group US8113
US8113
Year
Year
Group
Groupe
US1
Page
Page
43
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
PE03, GEN.4 inlet for cold water
PE03, GEN.4 raccords eau froide
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100253 2 4 1995
Info
1 1 471 8235-57 Valve Soupape 1,2 120V 60Hz 2-way See group
2 1 471 8236-54 Valve Soupape 1,2 120V 60Hz 3-way See group
3 RQ 877 5211-08 Hose Flexible 1 Per 1 m
4 9 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
5 2 471 8175-01 Plug Fiche 3
6 4 724 1285-01 Screw Vis 3 M4X6
7 1 472 6001-55 Detergent container Compartiment à savon 1,2 See group US8802
8 1 471 4792-01 Tool Outil 1,2
9 1 762 9105-05 Cable strap Serre-câble 3
10 1 471 2437-72 Cover plate Plaque recouvrement 3 RXS 4,2X13
11 2 729 5342-01 Screw Vis 3
Illustration
Issue
Issue
Notes
Remarques
US8111
US8113
Month
Month
Year
Year
Group
Groupe
US1
Page
Page
45
W74
Back plate with inner drum, bearing, pulley, motor
Pignon arrière avec tambour intérieur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100271/1 10 6 1995
Info
1 1 471 1823-30 1 COMPL.WITH INNERDRUM
1 471 4855-01 Back plate Pignon arrière 1 COMPL.WITH INNERDRUM
2 1 471 4787-01 •Back plate •Pignon arrière 1 Red
3 1 471 2451-87 •Inner drum •Intérieur du tambour 1 Ø5MM
1 471 2466-55 •Inner drum •Intérieur du tambour 1 Ø10MM Japan
4 1 472 9902-17 •Repair kit •Kit reconditionnement 1,2
5 1 438 0466-05 ••Bushing ••Douille
6 3 471 8147-06 ••Sealing ring ••Bague d'étanchéité
7 1 471 2451-79 ••Rubber strip ••Joint caoutchouc
8 1 738 2308-30 ••Ball bearing ••Roulement à billes
9 1 471 2048-89 ••Ring ••Anneau
10 1 735 3137-00 ••C-clamp ••Presse à main
11 1 738 2206-16 ••Ball bearing ••Roulement à billes
12 1 740 6822-21 ••Sealing ring ••Bague d'étanchéité
13 1 471 2451-76 •Bearing housing •Logement de palier 3
14 4 725 2540-51 •Screw •Vis 3 M12X40
15 4 734 1178-01 •Washer •Rondelle 3 BRB 13X24
16 1 471 2450-35 •Pulley •Poulie 1
17 1 735 9304-01 •Wedge •Poulie courroie V 1 SMS 2306
18 1 735 3128-00 •Circlip •Attache en forme C 3 SGA28
19 2 471 2075-49 Tension strap Extenseur 3
20 2 471 9222-59 Screw Vis 3 M8X140
21 4 471 8502-14 Washer Rondelle 3 BRB 8,4X17
22 2 732 2118-01 Locking nut Contre-écrou 3 M8
Illustration
23 1
471 2424-12 Bracket Support de montage 3
24 3 725 2366-61 Screw Vis 3 M6SF 6X12
25 1 Motor Moteur 1,2 See group 8201
1 471 9738-12 Motor Moteur 1,2 100V 1AC 60Hz
1 471 9738-13 Motor Moteur 1,2 100V 1AC 50Hz Japan
1 471 9715-21 Motor Moteur 1,2 380-440V 3AC 50Hz
1 471 9715-22 Motor Moteur 1,2 208-240V 1AC 60Hz
1 471 9715-23 Motor Moteur 1,2 190V 3AC 50Hz,T
1 471 9715-24 Motor Moteur 1,2 440V 3NAC 50Hz
1 471 9738-11 Motor Moteur 1,2 200V 3AC 50Hz
1 471 9738-10 Motor Moteur 1,2 200V 3AC 60Hz
1 471 9715-27 Motor Moteur 1,2 220V 1AC 60Hz
1 471 9738-15 Motor Moteur 1,2 380-415V 3AC 50Hz
26 1 471 2459-36 Shaft Arbre 3 -84/42450
26A 1 471 4717-01 Shaft Arbre 3 84/42451-
27 2 471 2059-18 Rubber bushing Douille caoutchouc 1
28 2 735 3122-20 Circlip Attache en forme C 3
29 1 471 2452-42 Pulley Poulie 1 50Hz
1 471 2452-43 Pulley Poulie 1 60Hz
30 1 728 8362-01 Screw Vis 3 SK6SS 6X8
31 1 471 9006-62 V-belt Courroie trapézoïdale 1,2
32 1 471 4009-59 Hose Flexible 1,2 -84/42450
1 471 4724-01 Hose Flexible 1,2 84/42451-
33 2 471 2432-25 Hose nipple Mamelon de flexible 1 84/42451-
34 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
35 1 736 2831-51 Hose clamp Attache flexible 3 Ø36-42
41 2 471 2420-47 Clamp Bride de fixation 3 84/42451-
42 2 725 2372-51 Screw Vis 3 M6X25 84/42451-
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Ø5MM
BEARINGS AND PULLEY,
47124518
Ø10MM
BEARINGS AND PULLEY,
JAPAN
BEARINGS AND PULLEY
Group
Groupe
US1
W74
Back plate with inner drum, bearing, pulley, motor
Pignon arrière avec tambour intérieur
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100271/1 10 6 1995
Info
43 2 732 2116-01 Locking nut Contre-écrou 3 M6 84/42451-
44 1 471 2468-57 Hose Flexible 1 84/42451-
45 2 736 2842-01 Clamp Attache 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
47
Year
Year
Group
Groupe
US1
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Steam components
Composants
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100257 3 8 2001
Info
1 1 471 4650-04 Steam injector Injecteur de vapeur 1
2 1 471 9058-98 Gasket Joint 3
3 1 471 4445-01 Nozzle Tuyère 1,2 Ø3MM
1 471 4445-02 Nozzle Tuyère 1,2 Ø5MM
4 1 471 4552-01 Pipe Tube 3
5 2 471 8646-26 Connection Embrayage 3
6 1 762 1182-10 Grommet Oeillet 3 Ø22,2MM
7 1 471 8202-00 Valve Soupape 1,2 1/2'' 50Hz -83/31700
1 471 8202-01 Valve Soupape 1,2 1/2'' 60Hz -83/31700
1 471 8279-03 Valve Soupape 1,2 50/60 Hz 83/31701-
1 471 8279-08 •Repair kit •Kit de réparation 1,2
1 471 8218-03 Valve Soupape 1,2 1/2'' 110V 50/60Hz 83/31701-
8 1 471 4551-01 Bracket Support de montage 3
9 4 729 9342-61 Screw Vis 3 4,2X13
10 1 471 4550-01 Nipple Raccord 3 -83/31700
1 471 4550-02 Nipple Raccord 3 83/31701-
11 1 471 9212-76 Connection Embrayage 3
12 1 471 2448-41 Pipe Tube 3
13 1 471 2413-22 Hose Flexible 1
14 2 471 2401-52 Nipple Raccord 3
15 1 741 1113-20 Nut Écrou 3
16 1 471 2449-97 Hose Flexible 1
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
49
Year
Year
Group
Groupe
US1
W74 -82/13000
Steam components
Composants
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100507 2 5 2002
Info
1 1 471 2430-25 Steam injector Injecteur de vapeur 1
2 1 471 2430-26 Nozzle Tu yère 1 3-85 PSI
1 471 2430-27 Nozzle Tuyère 1 85-142 PSI
3 1 471 2415-22 Pipe Tube 3
4 1 471 6010-11 Connection Embrayage 3
5 1 471 6010-20 Connection Embrayage 3
6 1 471 2415-21 Nipple Raccord 3
7 1 471 9018-35 Spring washer Rondelle à ressort 3
8 3 741 1113-20 Nut Écrou 3
9 1 471 8202-00 Valve Soupape 1,2 1/2'' 50Hz
1 471 8202-01 Valve Soupape 1,2 1/2'' 60Hz
10 1 471 2469-77 Pipe Tube 3
11 1 471 2415-28 Spring Ressort 3
12 2 729 9342-61 Screw Vis 3 4,2X13
13 1 471 9030-34 Angle Coude 3
14 1 471 9004-46 Filter Filtre 1
15 1 471 9212-76 Connection Embrayage 3
16 1 471 2448-41 Pipe Tube 3
17 1 471 2413-22 Hose Flexible 1,2
18 1 471 2401-52 Nipple Raccord 3
19 1 471 9058-98 Gasket Joint 1,2
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
51
Year
Year
Group
Groupe
US1
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Drain pump components
Composants de la pompe de décharge
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100217 2 9 1991
Info
1 1 471 8264-01 Pump Pompe 1,2 1 20V 1AC 60Hz
1 471 8264-02 Pump Pompe 1,2 208-240V 3AC 60Hz
2 1 472 6767-01 Bracket Pupitre 3
3 4 725 2366-61 Screw Vis 3 M6SF 6X12
4 1 472 6011-03 Hose connection Connexion flexible 1
5 1 472 6760-01 Hood Capot 1
6 1 471 7851-02 Hose clamp Attache flexible 1,2
7 4 471 8317-01 Screw Vis 3
8 1 472 6772-01 Hose Flexible 1,2 Drain
9 1 472 6770-01 Hose Flexible 1,2 Drain
10 4 736 2825-51 Hose clamp Attache flexible 1,2 Ø32
11 1 472 6764-01 Bracket Pupitre 3
12 2 729 5344-01 Screw Vis 3 RXS B8X16
13 1 471 2262-20 Hose Flexible 1,2
14 1 471 5103-08 Hose Flexible 1,2
15 3 762 9105-05 Cable strap Serre-câble 3
16 1 471 4651-24 Nipple Raccord 3
17 1 471 2088-92 Hose Flexible 1,2
18 1 471 8850-70 Level control Réglage de niveau 1,2
19 1 472 6768-01 Hood Capot 1
20 1 471 2432-25 Hose nipple Mamelon de flexible 3
21 1 736 2834-51 Hose clamp Attache flexible 3 Ø38-48
22 1 472 6771-01 Hose Flexible 1,2
23 1 736 2123-11 Clamp Attache 1
24 1 472 6769-01 Sign Signe 3
Illustration
25 1
736 2117-11 Hose clamp Attache flexible 3
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
53
Year
Year
Group
Groupe
US1
Page
Page
55
W74
Rear panel with components
Panneau arrière avec éléments
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100272/1 2 5 2002
Info
1 1 471 4511-01 Rear panel Panneau arrière 3 EL, NON HEATING
1 471 4511-02 Rear panel Panneau arrière 3 DS
1 471 4511-03 Rear panel Panneau arrière 3 Gas
2 1 471 4514-01 Brace bracket Support de montant 3
1 471 4514-05 Brace bracket Support de montant 3 220V Norway
1 471 4514-14 Brace bracket Support de montant 3 CP80
1 471 4514-10 Brace bracket Support de montant 3 Gas
3 6 729 9342-61 Screw Vis 3 4,2X13
4 4 735 2136-01 Lock washer Rondelle d'arrêt 3 AZ 4,3
5 1 471 4516-01 Air inlet Prise d'air 3
6 1 471 7600-00 Warning sign Signal avertissement 3
1 471 4656-16 Warning sign Signal avertissement 3 CZECH
7 Connection Connexion See illustr. 100210, 100281
8 1 471 2449-75 Brace Montant 3
9 3 471 2413-21 Washer Rondelle 3
10 2 725 2366-61 Screw Vis 3 M6SF 6X12
11 2 735 2153-01 Lock washer Rondelle d'arrêt 3 6,4
12 1 471 6664-37 Repair kit Kit reconditionnement 1,2 SIPHON BRAKER
13 1 471 2408-22 •Hose •Flexible
14 1 736 2840-51 •Hose clamp •Attache flexible Ø50-63
15 1 736 2849-51 •Hose clamp •Attache flexible Ø77-93
16 RQ 471 2437-72 Cover plate Plaque recouvrement 3 RXS 4,2X13
17 RQ 729 5342-01 Screw Vis 3
18 RQ 724 1285-01 Screw Vis 3 M4X6
19 1 471 4529-02 Cover Couvercle 3
20 2 471 9006-61 Cable clamp Fixation câbles 3
21 2 724 1303-01 Screw Vis 3 M4X40
Illustration
22
1 767 5152-00 Contactor Relais 1,2 50Hz Heating
1 767 5142-10 Contactor Relais 1,2 220-240V 50Hz Heating
1 767 5141-10 Contactor 60Hz Relais,60Hz 1,2 208-240V 60Hz Heating
1 438 9636-02 Contactor Relais 1,2 50Hz Heating
1 438 9636-03 Contactor Relais 1,2 60Hz Heating
1 767 5151-00 Contactor 60Hz Relais,60Hz 1,2 208-230V 60Hz Heating
23 2 724 1289-01 Screw Vis 3 M4X10
24 1 471 4528-01 Hose Flexible 1
25 2 736 2840-51 Hose clamp Attache flexible 3 Ø50-63
26 1 471 4521-01 Connection Flexible caoutchouc 1
27 2 471 8317-01 Screw Vis 3
28 1 471 4835-01 Drain hose Flexible de vidange 1 Ø75
29 1 736 2849-51 Hose clamp Attache flexible 3 Ø77-93
30 1 762 8801-22 Fuse holder Porte-fusible 1
1 471 9043-39 Fuse holder Porte-fusible 1 60Hz USA AND CANADA
30A Not used
30B Not used
30C 1 471 8750-11 Fuse Porte-fusible 1,2 1,25A
31 1 762 7146-90 End support Support 3
32 1 762 7111-10 Terminal connection Bloc de connexion 1 3 Phase
1 762 7113-10 Terminal connection Bloc de connexion 1 0,5-6MM²,4-POLE
1 762 7111-10 Terminal connection Bloc de connexion 1 3 Phase
1 762 7113-10 Terminal connection Bloc de connexion 1 0,5-6MM²,4-POLE
1 762 7114-10 Terminal connection Bloc de connexion 1 0,5-6MM²,2-pole
1 762 7117-10 Terminal connection Bloc de connexion 1 380V 2,5-10MM²,3- POLE
33 Not used
34 1 762 7105-80 Ground connection Connexion à la masse 1
35 2 762 1182-10 Grommet Oeillet 3 Ø22,2MM
36 1 471 8708-01 Plug Fiche 3 Ø37MM
36A Not used
37
1 471 2410-22 Cover Couvercle 3
38 2 729 9342-61 Screw Vis 3 4,2X13
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Group
Groupe
US1
W74
Rear panel with components
Panneau arrière avec éléments
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100272/1 2 5 2002
Info
39 2 735 2136-01 Lock washer Rondelle d'arrêt 3 AZ 4,3
40 4 725 2289-61 Screw Vis 3 M4X10
41 2 729 5414-01 Screw Vis 3 RXS B10X19
42 2 735 2146-01 Washer Rondelle 3 M5
43 Not used
44 RQ 471 9010-35 Hose sleeve Manchon 3
45 1 471 2098-70 Hose Flexible 1 HSB
1 471 2450-15 Hose Flexible 1
46 2 736 2825-51 Hose clamp Attache flexible 3 Ø32
47 RQ 729 5281-01 Screw Vis 3 RXS B6X12
48 1 471 9610-05 Switch Commutateur 1,2 P02,FRANCE
49 1 471 4770-01 Bracket Pupitre 3 FRANCE
50 1 471 4771-01 Cover plate Plaque recouvrement 3 FRANCE
51 1 472 6079-00 Grommet Oeillet 3 French FRANCE
52 2 729 9342-61 Screw Vis 3 4 ,2X13 FRANCE
53 3 471 9225-52 Capacitor Condensateur 3
54 1 438 0145-07 Hose Flexible 3
55 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
56 1 472 9317-02 Cover washer Rondelle protection 3
56A 1 438 0127-01 Lock Serrure 3
57 2 729 5342-01 Screw Vis 3
58 Not used
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
57
Year
Year
Group
Groupe
US1
Page
Page
59
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Control unit, P03, P06
Unité de commande, P03, P06
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
100260/1 3 5 1990
FL74 (P03),W74 (P03),W74MP (P03)
FL74 (P06),W74 (P06),W74MP (P06)
1 1 471 4839-31 Control unit Unité de contrôle 1 120V 1AC 60Hz P03
1 471 4839-32 Control unit Unité de contrôle 1 220/380V 60Hz
1 471 4839-38 Control unit Unité de contrôle 1 220V 3AC 50Hz
1 471 4839-42 Control unit Unité de contrôle 1 120V 1AC 60Hz 84/4070 1-
1 471 4839-50 Control unit Unité de contrôle 1 120V 1AC 60Hz P05
1 471 4839-55 Control unit Unité de contrôle 1 120V 1AC 60Hz P05
1 471 4839-60 Control unit Unité de contrôle 1 220V 60Hz
1 471 4839-64 Control unit Unité de contrôle 1 120V 1AC 60Hz P06
1 471 4839-65 Control unit Unité de contrôle 1 120V 1AC 60Hz 84/40701 1 471 4839-70 Control unit Unité de contrôle 1 220/380V 60Hz
1 471 4839-72 Control unit Unité de contrôle 1 220/380V 60Hz EL+DS
1 471 4839-76 Control unit Unité de contrôle 1 120V 1AC 60Hz 84/4045 1 1 471 4839-78 Control unit Unité de contrôle 1 120V 1AC 60Hz
2 1 1 472 6061-01 •Mounting plate •Plaque de montage 3
3 1 471 9617-01 •Program selector •Commutateur rotatif 1,2
1 471 9618-02 •Program selector •Commutateur rotatif 1,2
4 2 2 724 1285-01 •Screw •Vis 3 M4X6
5 Not used
6 1 1 763 1101-03 •Pilot lamp •Lampe témoin 1,2 220V
1 1 763 1102-03 •Pilot lamp •Lampe témoin 1,2 120V
7 1 471 8950-15 Program unit Minuterie 1,2 220V 60Hz
1 471 8950-14 •Program unit •Minuterie 1,2 220V 50 Hz
1 471 8950-16 •Program unit •Minuterie 1,2 120V 60 Hz
1 471 8953-14 •Program unit •Minuterie 1,2 220V 60Hz
1 471 8953-15 •Program unit •Minuterie 1,2 120V 60Hz
8 2 2 471 6655-49 ••Motor ••Moteur 1,2 220V 50/6 0Hz
2 2 471 6654-56 ••Motor ••Moteur 1,2 115V 50Hz NEW TIMER
9 2 2 471 6661-53 ••Clamp ••Bride de fixati on 3
10
3 3 724 1289-01 •Screw •Vis 3 M4X10
11 1 471 8954-04 •Reverser •Inverseur 1,2 60Hz P06
1 471 8954-05 •Reverser •Inverseur 1,2 115V 60Hz
12 1 1 471 9514-11 •Delay unit •Bascule de retard 1,2 208-240V
1 1 471 9514-12 Delay unit Bascule de retard 1,2 100-120V
1 1 471 9514-61 •Printed circuit board •Circuit imprimé 1,2 220V
1 1 471 9514-62 •Printed circuit board •Circuit imprimé 1,2 120V
12A 1 1 471 9035-20 •Nut •Écrou 3 M8
12B Not used
13 Not used
14 1 1 438 9636-03 •Contactor •Relais 1,2 60Hz
1 767 5112-10 •Contactor •Relais 1,2 220V 1AC 50 Hz
1 1 767 5113-10 •Contactor •Relais 1,2 115V 1AC 60Hz
15 1 1 438 9636-03 •Contactor •Relais 1,2 60Hz
1 767 5112-10 •Contactor •Relais 1,2 220V 1AC 50 Hz
1 1 767 5113-10 •Contactor •Relais 1,2 115V 1AC 60Hz
16 Not used
16A Not used
16B Not used
17 Not used
17A Not used
17B Not used
18 6 6 762 3211-01 •Plug connector •Connexion enfichable 3 6-pole
19 2 2 762 3231-01 •Plug connector •Connexion enfichable 3 9-POLE
Illustration
Info
Issue
Issue
Notes
Remarques
-84/40700
-84/40700
84/40701-
-84/40700
110V
Month
Month
Year
Year
Group
Groupe
US1
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Control unit, P03, P06
Unité de commande, P03, P06
Item
Article
Quantity
Quantité
Art.No
Réf. article
Description Description Info
Schéma
100260/1 3 5 1990
FL74 (P03),W74 (P03),W74MP (P03)
FL74 (P06),W74 (P06),W74MP (P06)
20 1 1 471 8850-64 Level control Réglage de niveau 1,2
21 Not used
22 1 1 729 5279-01 Screw Vis 3 RXS B6X9,5
23 1 1 471 8803-11 Thermostat Thermostat 1,2
23A 2 2 725 2285-42 Screw Vis 3 M4X6
24 1 1 472 6082-01 Pointer Indicateur 1
25 1 1 472 6207-02 Knob Bouton 1,2
1 1 438 0076-01 Knob Bouton 1,2 Complete
26 Not used
27 Not used
28 Not used
29 Not used
30 Not used
31 1 1 471 8159-02 Gasket Joint 3
32 1 1 471 8180-01 Gasket Joint 3
33 1 1 471 8180-11 Strip Ruban 3
Illustration
Info
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
61
Year
Year
Group
Groupe
US1
Page
Page
63
FL74 (P03),FL74 (P06)
Control unit, FL
Unité de commande, FL
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100273/1 2 8 1997
Info
1 1 471 4843-05 Control unit Unité de contrôle 1 220/380V 60Hz Complete
2 1 472 6061-01 •Mounting plate •Plaque de montage 3
3 4 471 9610-05 •Switch •Commutateur 1,2
4 1 471 9610-04 •Switch •Commutateur 1,2
5 1 471 9610-02 •Switch •Commutateur 1,2
6 1 471 9610-06 •Switch •Commutateur 1,2
7 1 471 9514-11 •Delay unit •Bascule de retard 1,2 208-240V
1 471 9514-61 Printed circuit board Circuit imprimé 1,2 220V
8 8 471 9035-20 •Nut •Écrou 1,2 M8
9 1 471 9651-50 •Buzzer •Console 1,2 208-240V
10 1 471 2422-20 •Reverser •Inverseur 1,2 60Hz
11 1 471 9056-92 ••Motor ••Moteur 1,2 OLD TIMER 208-240V 60Hz
12 1 471 6536-78 ••Clamp ••Bride de fixation 3
13 4 729 5279-01 •Screw •Vis 3 RXS B6X9,5
14 1 767 5121-01 •Contactor •Relais 1,2 220/380V 60Hz
15 1 767 5132-00 •Contactor 60Hz •Relais,60Hz 1,2 60Hz
16 1 438 9636-03 •Contactor •Relais 1,2 60Hz
16A Not used
17 1 438 9636-03 •Contactor •Relais 1,2 60Hz
17A Not used
18 Not used
18A Not used
18B Not used
19 Not used
20 RQ 762 3211-01 •Plug connector •Connexion enfichable 3 6-pole
21 2 762 3231-01 •Plug connector •Connexion enfichable 3 9-POLE
22 1 471 8860-11 Level control Réglage de niveau 1,2 Extraction
23 1 471 8860-63 Level control Réglage de niveau 3 High/low
Illustration
24 2
729 5279-01 Screw Vis 3 RXS B6X9,5
25 1 471 8180-01 Gasket Joint 3
26 Not used
27 Not used
28 Not used
29 Not used
30 1 472 6163-01 Support Support 3
31 1 471 8180-11 Strip Ruban 3
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
7
Group
Groupe
US1
Page
Page
65
FL74 (P03) 87/120031-88/137930,FL74 (P06),W74 (P03) 87/120031-88/137930,W74 (P06) 87/120031-88/13
Control unit
Unité de commande
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100560 3 11 2002
Info
1 1 472 9305-01 Control unit Unité de contrôle 1 110V 1AC 60Hz COMPL. PE03
1 472 9305-02 Control unit Unité de contrôle 1 208-240V 3AC 60Hz COMPL.
2 1 472 6061-04 •Mounting plate •Plaque de montage 3
3 3 767 5113-10 •Contactor •Relais 1,2 115V 1AC 60Hz
3 767 5103-09 •Contactor •Relais 1,2 110V 60Hz
4 1 471 9514-12 •Delay unit •Bascule de retard 1,2 100-120V
1 471 9514-62 ••Printed circuit board ••Circuit imprimé 1,2 120V Complete
5 1 471 9035-20 •Nut •Écrou 3 M8
6 1 471 7640-01 •Sign •Signe 3
7 1 471 9559-01 •Transformer •Transformateur 1,2
8 2 724 1226-61 •Screw •Vis 3 M3X12
9 5 762 3211-01 •Plug connector •Connexion enfichable 3 6-pole
10 2 762 3231-01 •Plug connector •Connexion enfichable 3 9-POLE
11 1 471 8180-13 •Strip •Ruban 3
12 1 471 8180-12 •Strip •Ruban 3
13 1 471 8860-63 Level control Réglage de niveau 1,2
14 1 729 5279-01 Screw Vis 3 RXS B6X9,5
Illustration
Notes
Remarques
PE03
Issue
Issue
Month
Month
Year
Year
-
Group
Groupe
US1
Page
Page
67
FL74 (P03) 90/166437-,FL74 (P06),W74 (P03) 90/166437-,W74 (P06) 90/166437-,W74MP (P03) 90/166437
Control unit
Unité de commande
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100808 2 11 2002
Info
1 1 472 9305-03 Control unit Unité de contrôle 1 110V 1AC 60Hz COMPL. PE03
1 472 9305-06 Control unit Unité de contrôle 1 208-240V 3AC 60Hz COMPL.
2 1 472 6061-04 •Mounting plate •Plaque de montage 3
3 3 767 5113-10 •Contactor •Relais 1,2 115V 1AC 60Hz
3 767 5103-09 •Contactor •Relais 1,2 110V 60Hz
4 1 471 9514-12 •Delay unit •Bascule de retard 1,2 100-120V
1 471 9514-62 ••Printed circuit board ••Circuit imprimé 1,2 120V Complete
5 1 471 9035-20 •Nut •Écrou 3 M8
6 1 471 7640-01 •Sign •Signe 3
7 1 471 9559-03 •Transformer •Transformateur 1,2 1''
8 3 729 5279-01 •Screw •Vis 3 RXS B6X9,5
9 3 762 3211-01 •Plug connector •Connexion enfichable 3 6-pole
10 1 762 3231-01 •Plug connector •Connexion enfichable 3 9-POLE
11 1 471 8180-13 •Strip •Ruban 3
12 1 471 7862-01 •Bracket •Pupitre 3
13 1 471 8860-63 Level control Réglage de niveau 1,2
14 1 729 5281-01 Screw Vis 3 RXS B6X12
15 1 471 4657-84 Sign Signe 3
16 3 762 9101-11 Bracket Support de montage 3
17 1 729 5340-01 Screw Vis 3 RXS B8X9,5
18 1 760 2885-21 Clamp Attache 3
19 Not used
Illustration
Notes
Remarques
PE03
Issue
Issue
Month
Month
Year
Year
Group
Groupe
US8101
Page
Page
69
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Drain valve
Purgeur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100562 3 2 1993
Info
1 1 472 6020-00 Drain valve Purgeur 1 220V 50/60Hz 60-120 LITRES
1 472 6020-05 Drain valve Purgeur 1 220V 50/60Hz 70,152 AND 214
1 472 6020-06 Drain valve Purgeur 1 115V 50/60Hz 70,152 AND 214
1 472 6020-07 Drain valve Purgeur 1 100V 60Hz 70,152 AND 214
1 472 6020-08 Drain valve Purgeur 1 220V 50/60Hz 325 LITRES
1 472 6020-10 Drain valve Purgeur 1 220V 50/60Hz 220 LITRES
2 1 472 6018-00 •Bracket •Pupitre 3 WE/FLE
2A 1 471 2908-01 •Bracket •Pupitre 3 W/FL
3 1 471 9727-01 •Motor •Moteur 1,2 220V 50/60Hz
1 471 9727-02 •Motor •Moteur 1,2 120V
1 471 9727-03 •Motor •Moteur 1,2 100V 60Hz
4 3 724 1323-01 •Screw •Vis 3 M5X8
5 1 472 6016-00 •Piston •Piston 1
6 1 724 1295-01 •Screw •Vis 3 M4X20
7 1 732 2112-01 •Locking nut •Contre-écrou 3 M4
8 1 472 6017-00 •Shaft •Arbre 1
9 1 471 7804-01 •Torsion spring •Ressort rotatif 1,2
10 1 472 6195-01 •Cover •Couvercle 3
11 6 471 8317-01 •Screw •Vis 3
12 1 471 4521-01 •Connection •Flexible caoutchouc 1
13 1 472 6011-00 •Hose connection •Connexion flexible 3
1 472 6011-01 •Hose connection •Connexion flexible 3 PLUGGED
14 1 472 6012-00 •Rubber ring •Rondelle caoutchouc 1,2
15 2 471 7851-02 •Hose clamp •Attache flexible 3
16 1 472 6013-00 •Hose •Flexible 1,2
17 1 736 2840-51 •Hose clamp •Attache flexible 3 Ø50-63
Illustration
18 1
472 6015-00 •Piston •Piston 1
19 1 472 6147-00 •Spring •Ressort 1
20 2 735 2146-01 •Washer •Rondelle 3 M5
21 1 734 1303-01 •Screw •Vis 3 M4X40
22 1 731 2312-01 •Nut •Écrou 3 M4
23 2 729 5279-01 •Screw •Vis 3 RXS B6X9,5
24 1 471 2903-01 •Joint piece •Raccord 3
25 1 472 6561-01 •Connection •Flexible caoutchouc 3 220
26 1 472 6549-01 •Bracket •Pupitre 3 220
Notes
Remarques
ETC.
ETC.
ETC.
Issue
Issue
Month
Month
Year
Year
Group
Groupe
US8110
Page
Page
71
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Inlet valve 3/4", single
Soupape de admission 3/4", simple
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100044 3 8 1991
Info
1 1 471 8234-01 Valve Soupape 1,2 208-240V 50Hz 1-way NITRIL
1 471 8234-04 Valve Soupape 1,2 208-240V 60Hz 1-way NITRIL
1 471 8234-02 Valve Soupape 1,2 50Hz 1-way NITRIL COMPL.
1 471 8234-05 Valve Soupape 1,2 60Hz 1-way NITRIL COMPL.
1 471 8234-08 Valve Soupape 1,2 EDPM 208-240V 60Hz
1 471 8234-09 Valve Soupape 1,2 EPDM 208-240V 60Hz 1-way
2 1 471 6696-37 •Coil •Bobine 1,2 208-240V 50Hz
1 471 6696-33 •Coil •Bobine 1,2 208-240V 60Hz
3 1 471 8234-98 •Diaphragm •Diaphragme 1,2 NITRIL
1 471 8234-92 •Diaphragm •Diaphragme 1,2 EPDM
4 1 471 8234-94 •Filter •Filtre 1
5 1 471 8234-95 •Restrictor •Réducteur de débit 1 2,5l/min
1 471 8234-96 •Restrictor •Réducteur de débit 1 5,5l/min
6 1 471 4792-01 Tool Outil 1
Illustration
Issue
Issue
Notes
Remarques
Month
Month
COMPL.
Restriction 5,5l/min
COMPL.
Restriction 5,5l/min
RESTRICTION 20L/MIN
RESTRICTION 20L/MIN
Complete
RESTRICTION 2,5L/MIN
RESTRICTION 2,5L/MIN
Year
Year
Group
Groupe
US8111
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Inlet valve 3/4", 2-way
Soupape de admission 3/4", 2 voies
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100045 3 8 1991
Info
1 1 471 8235-01 Valve Soupape 1,2 NITRIL COMPL.
1 471 8235-09 Valve Soupape 1,2 208-240V 60Hz 2-way NITRIL
1 471 8235-02 Valve Soupape 1,2 208-240V 50Hz 2-way NITRIL
1 471 8235-02 Valve Soupape 1,2 208-240V 50Hz 2-way NITRIL
1 471 8235-03 Valve Soupape 1,2 208-240V 50Hz NITRIL
1 471 8235-12 Valve Soupape 1,2 208-240V 60Hz NITRIL
1 471 8235-11 Valve Soupape 1,2 EPDM 208-240V 50Hz 2-way
1 471 8235-04 Valve Soupape 1,2 EPDM 208-240V 60Hz 2-way
1 471 8235-05 Valve Soupape 1,2 EPDM 208-240V 60Hz 2-way
1 471 8235-06 Valve Soupape 1,2 EPDM 120V 60Hz Complete
1 471 8235-07 Valve Soupape 1,2 2-WAY,120V 60Hz USA
1 471 8235-15 Valve Soupape 1,2 NITRIL 120V 60Hz 2-way
1 471 8235-14 Valve Soupape 1,2 NITRIL 120V 60Hz 2-way
1 471 8235-08 Valve Soupape 1,2 208-240V 50Hz NITRIL
1 471 8235-13 Valve Soupape 1,2 208-240V 60Hz 2-way NITRIL
1 471 8235-20 Valve Soupape 1,2 NITRIL 120V 50Hz 2-way
1 471 8235-21 Valve Soupape 1,2 NITRIL 120V 50Hz 2-way
2 2 471 6696-37 •Coil •Bobine 1,2 208-240V 50Hz
2 471 6696-33 •Coil •Bobine 1,2 208-240V 60Hz
2 471 6696-32 •Coil •Bobine 1,2 120V 60Hz
3 2 471 8234-98 •Diaphragm •Diaphragme 1,2 NITRIL
2 471 8234-92 •Diaphragm •Diaphragme 1,2 EPDM
Illustration
4 1 471 8234-94
•Filter •Filtre 1
5 1 471 8234-95 •Restrictor •Réducteur de débit 1 2,5l/min
1 471 8234-96 •Restrictor •Réducteur de débit 1 5,5l/min
1 471 8234-97 •Restrictor •Réducteur de débit 1 10l/min
6 1 471 4792-01 Tool Outil 1
Issue
Issue
Notes
Remarques
RESTRICTION 20/20L/MIN
COMPL.
RESTRICTION 20/20L/MIN
COMPL.
RESTRICTION 5,5/20L/MIN
COMPL.
RESTRICTION 5,5/20L/MIN
COMPL.
RESTRICTION 20/2,5L/MIN
COMPL.
RESTRICTION 20/2,5L/MIN
Complete
RESTRICTION 20/20L/MIN
USA COMPL.
RESTRICTION 20/20L/MIN
USA COMPL.
RESTRICTION 5,5/20L/MIN
RESTRICTION 5,5/20L/MIN
COMPL.
RESTRICTION 20/20L/MIN
Complete
RESTRICTION 20/20L/MIN
Complete
RESTRICTION 5,5/20L/MIN
COMPL.
RESTRICTION 5,5/20L/MIN
COMPL.
RESTRICTION 5,5/10L/MIN
Complete
RESTRICTION 20/20L/MIN
Complete
RESTRICTION 5,5/20L/MIN
Month
Month
Page
Page
73
Year
Year
Group
Groupe
US8113
Page
Page
75
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Inlet valve 3/4", 3-way
Soupape de admission 3/4", 3 voies
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100046/3 3 8 1991
Info
1 1 471 8236-01 Valve Soupape 1,2 208-240V 50Hz 3-way NITRIL
1 471 8236-07 Valve Soupape 1,2 60Hz 3-way NITRIL COMPL.
1 471 8236-02 Valve Soupape 1,2 208-240V 50Hz 3-way NITRIL
1 471 8236-08 Valve Soupape 1,2 60Hz 3-way NITRIL COMPL.
1 471 8236-09 Valve Soupape 1,2 EPDM 208-240V 50Hz 3-way
1 471 8236-03 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way
1 471 8236-04 Valve Soupape 1,2 120V 60Hz 3-way USA COMPL.
1 471 8236-05 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way
1 471 8236-06 Valve Soupape 1,2 EPDM 120V 60Hz USA COMPL.
1 471 8236-12 Valve Soupape 1,2 208-240V 50Hz 3-way NITRIL
1 471 8236-13 Valve Soupape 1,2 EDPM 208-240V 60Hz 3-way
1 471 8236-14 Valve Soupape 1,2 208-240V 50Hz Complete
1 471 8236-15 Valve Soupape 1,2 208-240V 60Hz
2 3 471 6696-37 •Coil •Bobine 1,2 208-240V 50Hz
3 471 6696-33 •Coil •Bobine 1,2 208-240V 60Hz
3 471 6696-71 •Coil •Bobine 1,2 120V 50Hz
3 471 6696-32 •Coil •Bobine 1,2 120V 60Hz
3 3 471 8234-98 •Diaphragm •Diaphragme 1,2 NITRIL
3 471 8234-92 •Diaphragm •Diaphragme 1,2 EPDM
4 1 471 8234-94 •Filter •Filtre 1
5 1 471 8234-95 •Restrictor •Réducteur de débit 1 2,5l/min
1 471 8234-96 •Restrictor •Réducteur de débit 1 5,5l/min
1 471 8234-97 •Restrictor •Réducteur de débit 1 10l/min
6 1 471 4792-01 Tool Outil 1
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
COMPL.
RESTRICTION 20/20/20L/MIN
RESTRICTION 20/20/20L/MIN
COMPL.
RESTRICTION 5,5/20/20L/MIN
RESTRICTION 5,5/20/20L/MIN
Complete
RESTRICTION 5,5/20/20L/MIN
USA COMPL.
RESTRICTION 5,5/20/20L/MIN
RESTRICTION 5,5/20/20L/MIN
USA COMPL.
RESTRICTION 20/20/20L/MIN
RESTRICTION 20/20/20L/MIN
COMPL.
RESTRICTION 5,5/20/2,5L/MIN
Complete
RESTRICTION 5,5/20/2,5L/MIN
Restriction 5/5/-l/min
Group
Groupe
US8337
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Card programmer
Programmateur cartes
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100605/3 3 2 2003
Info
12 Track 12 Canaux
16 Track 16 Canaux
1 1 471 9207-07 Card programmer Programmateur cartes 1,2 50Hz Complete
1 471 9207-08 Card programmer Programmateur cartes 1,2 60Hz Complete
2 1 471 6753-60 •Motor •Moteur 1,2 50Hz With gear
1 471 6753-61 •Motor •Moteur 1,2 60Hz With gear
3 1 471 9044-86 •Disc •Disque 1 60 SEC
4 1 471 9044-83 •Disc •Disque 1 30 SEC
5 1 471 6527-30 •Microswitch •Microrupteur 1,2
6 1 471 9008-30 •Program card •Carte programme 1,2 80 STEPS
1 471 9200-78 •Program card •Ca rte programme 1,2 120 STEPS
7 1 471 6753-79 •Front panel •Panneau avant 1
8 12 471 6527-12 •Microswitch •Microrupteur 1,2
9 1 471 6754-63 •Knob •Bouton 1
10 1 471 6754-64 •Frame •Châssis 1 WITH SCREW
11 1 471 6527-10 •Connector •Connexion 3 FRONT
12 1 471 6527-11 •Connector •Connexion 3 Rear
13 2 471 9017-12 •Screw •Vis 3
14 1 471 6527-24 •Arm •Bras 1
15 1 471 6527-22 •Washer •Rondelle 3
16 1 471 6527-21 •Arm •Bras 1
17 1 471 6527-29 •Spring •Ressort 1
18 2 471 6527-26 •Wheel •Roue 1
19 2 471 6527-32 •Screw •Vis 3
20 2 471 9015-65 •Nut •Écrou 3 M3
21 1 471 6527-28 •Spring •Ressort 1
22 1 471 6901-54 •Cover •Couvercle 3
Illustration
23 1
471 6527-38 •Spring clips •Brides de ressort 3
24 1 471 6257-35 •Catch •Attache 3 Complete
25 1 471 6527-34 •Arm •Bras 3
26 1 471 6527-20 •Spring •Ressort 1
27 1 471 6654-00 •Roller •Galet 3
28 2 471 6653-30 •Bearing cage •Cage de palier 3
29 2 471 6653-31 •Spring •Ressort 1
30 2 471 6653-32 •Bearing •Coussinet 3
31 1 735 3110-21 C-clamp Presse à main 3
1 471 6666-96 Test card Carte d'essai 3 Not shown
1 471 8961-02 Pliers Pince 1 Not shown
RQ 471 6654-10 Pin Goupille 1 Not shown
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
77
Year
Year
Group
Groupe
US8505
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Coin meter
Monnayeur
Item
Qua.
Article
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100638 4 6 1990
Info
1 1 471 8911-01 Cassette Cassette 3
2 1 471 2424-84 Screw Vis 3
3 1 471 9030-68 Coin chute Conduite de jetons 1 1 SEK, ALT.1
1 471 9030-63 Coin chute Conduite de jetons 1 1 TOKEN 19,0X1,5 MM ALT. 1
1 471 9030-64 Coin chute Conduite de jetons 1 1 TOKEN 22,35X1,65 MM ALT.1
1 471 8901-27 Coin chute Conduite de jetons 1 5 SEK,ALT.1
1 471 9030-65 Coin chute Conduite de jetons 1 1 TOKEN 24,3X1,5MM TL. 1
1 471 9035-68 Coin chute Conduite de jetons 1 2 DM,ALT.1
1 471 9030-66 Coin chute Conduite de jetons 1 OWL,ALT.1
1 471 9201-52 Coin chute Conduite de jetons 1 BEAR,ALT.1
1 471 6753-03 Coin chute Conduite de jetons 1 5 NKR,ALT.1
1 471 8901-28 Coin chute Conduite de jetons 1 25 CENT TRINIDAD,ALT.1
1 471 8901-00 Coin chute Conduite de jetons 1 1 TOKEN 19,0X1,0 MM ALT. 1
1 471 8901-01 Coin chute Conduite de jetons 1 50 SEN MALAYSIA,ALT.1
1 471 8901-02 Coin chute Conduite de jetons 1 50 CENT SINGAPORE,ALT.1
1 471 8901-04 Coin chute Conduite de jetons 1 100 YEN,JAPAN,ALT.1
1 471 8901-10 Coin chute Conduite de jetons 1 1 TOKEN 23,7X1,6,ALT.1
1 471 8901-31 Coin chute Conduite de jetons 1 50 CENT NEW SINGAPORE,
1 471 8901-11 Coin chute Conduite de jetons 1 5 FF,FRANCE,ALT.1
1 471 8901-12 Coin chute Conduite de jetons 1 1 FF, FRANCE,ALT.1
1 471 8901-13 Coin chute Conduite de jetons 1 1 TOKEN 22,5X2,2 MM ALT. 1
1 471 8901-19 Coin chute Conduite de jetons 1 TOKEN CORDES,28,0X1,8 MM
1 471 8901-22 Coin chute Conduite de jetons 1 1 DM, GERMAN,ALT.1
1 471 8901-33 Coin chute Conduite de jetons 1 5 MARK FINLAND,ALT.1
1 471 8901-23 Coin chute Conduite de jetons 1 5 DM,GERMANY,ALT.1
1 471 8901-24 Coin chute Conduite de jetons 1 A LT. 1
1 471 8901-09 Coin chute Conduite de jetons 1 50 SEN MALAYSIA,ALT.1
1 471 8901-03 Coin chute Conduite de jetons 1 1 DIRHAM VAE,ALT.2
1 471 8901-08 Coin chute Conduite de jetons 1 50 CENT,SINGAPORE,ALT.2
1 471 8901-17 Coin chute Conduite de jetons 1 20 CENT AUSTRALIA,ALT.2
Illustration
1
471 6654-65 Coin chute Conduite de jetons 1 1 S/N KR,ALT.3
1 471 8901-05 Coin chute Conduite de jetons 1 50 SEN MALAYSIA,ALT.3
1 471 8901-07 Coin chute Conduite de jetons 1 1 FF,FRANCE ALT.3
1 471 8901-14 Coin chute Conduite de jetons 1 5+1 NKR,ALT.3
1 471 8901-29 Coin chute Conduite de jetons 1 5+1 MARK,FINLAND,ALT.3
1 471 8901-30 Coin chute Conduite de jetons 1 50+50 CENT
Issue
Issue
Notes
Remarques
Month
Month
ALT.1
NEWSIGNAPORE,ALT.
Page
Page
79
Year
Year
Group
Groupe
US8702
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Door lock
Serrure de porte
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100613 4 4 1992
Info
1 1 471 2487-11 Door locking device Serrure de porte 1,2 COMPL
2 1 471 2486-01 •Mounting plate •Plaque de montage 3 DOOR LOCK 83/28701-
1 471 2486-00 •Bracket •Support de montage 3 DOOR LOCK W/FL74
3 1 471 7901-00 •Shaft •Arbre 3
3A 1 471 4651-33 •Disc •Disque 3
4 1 471 7902-00 •Pin •Goupille 3
5 1 472 9900-75 •Lock catch •Ergot de verrouillage 1,2 COMPL. KIT
6 1 •Lock catch •Ergot de verrouillage 1 W/FL74 83/28701-
1 471 2483-00 •Lock catch •Ergot de verrouillage 1 W/FL74 -83/28700
7 1 •Spring •Ressort 1,2
8 1 •Catch •Dispositif blocage 3
9 1 ••Coil ••Bobine 1,2
10 1 ••Microswitch ••Microrupteur 1,2 W/FL74 83/8701-
11 1 471 8508-00 •Bracket •Support de montage 3
12 1 724 1285-01 •Screw •Vis 3 M4X6
13 1 471 2481-00 •Washer •Rondelle 3
14 2 725 2224-61 •Screw •Vis 3 M6SF-TT 3X10
15 3 471 9603-10 •Microswitch •Microrupteur 1,2 W/FL74 -83/28700
2 471 9603-07 •Microswitch •Microrupteur 1,2 W/FL74 83/28701-84/45950
2 471 9603-13 •Microswitch •Microrupteur 1,2 W/FL74 84/45951-
16 2 471 4564-01 •Insulator •Isolation 3
Illustration
Issue
Issue
Notes
Remarques
Month
Month
W/FL104
W/FL124 83/11351W/FL184 83/7851W/FL244 83/2401-
-83/28700
W/FL124 -83/11350
W/FL184-83/7850
W/FL244 -83/2400
W/FL73 78/68801W/FL123 78/13276W/FL183 78/13931W/FL243 78/11636
W/FL104
W/FL124 83/11351W/FL184 83/7851W/FL244 83/2401-
W/FL124 -83/11350
W/FL184-83/7850
W/FL244 -83/2400
W/FL73 76/68801W/FL123 78/13276W/FL183 78/13931W/FL243 78/11636-
W/FL124 83/11351W/FL184 83/7851-
W/FL124 -83/11350
W/FL184 -83/7850
W/FL244 -83/2400
W/FL73 76/68801W/FL123 78/13276W/FL183 78/13931W/FL243 78/11636-
W/FL124 83/11351-84/17650
W/FL184 83/7851-84/10650
W/FL244 83/2401-84/02600
W/FL124 84/17651W/FL184 84/10651W/FL244 84/02601-
Page
Page
81
Year
Year
Group
Groupe
US8702
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Door lock
Serrure de porte
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
100613 4 4 1992
Info
17 1 471 2536-00 •Safety lid •Couvercle protection 3
18 6 724 1228-01 •Screw •Vis 3 M3X16
19 1 471 4565-01 •Safety lid •Couvercle protection 3
20 1 471 2480-00 Handle Poignée 1
21 1 471 2485-00 Lock handle Poignée verrouillage 1
22 1 725 2285-42 Screw Vis 3 M4X6
23 1 471 2479-00 Shaft Arbre 1
24 1 471 7806-00 Spring Ressort 3
25 1 471 2484-00 Clamp Bride de fixation 3
26 1 471 8324-01 Screw Vis 3 M6 5X11
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Page
Page
83
Year
Year
Group
Groupe
US8802
Page
Page
85
FL74 (P03),FL74 (P06),W74 (P03),W74 (P06),W74MP (P03),W74MP (P06)
Detergent container
Compartiment à savon
Item
Article
Qua.
Qua.
Art.No
Réf. article
Description Description Info
Schéma
101367 9 4 1995
Info
1 WITH SCREW IN TOP PANEL
1 472 6001-54 Detergent container Compartiment à savon 1,2 1F-1H
2 1 472 6002-05 •Shell •Pression coque 1
3 1 472 6003-04 •Box •Boîtier 1
4 1 472 6005-10 •Spray head •Vaporisateur 1 1F 1F
5 1 472 6005-01 •Spray head •Vaporisateur 1 1H 1H
6 6 472 6004-01 •Grommet •Oeillet 1
7 2 471 8401-01 •Nut •Écrou 3 M4
8 1 471 8163-01 •Gasket •Joint 1,2
9 11 471 8346-01 •Screw •Vis 3
10 1 438 0460-02 •Gasket •Joint 3
11 1 472 6006-01 •Siphon •Siphon 1,2
12 1 471 7809-02 •Spring •Ressort 1
13 1 471 7808-02 •Spring •Ressort 1
14 1 471 8644-03 Hood Capot 3
15 1 736 2828-51 Hose clamp Attache flexible 3
16 1 472 9902-59 Cover Couvercle 1,2
17 3 731 2314-42 •Nut •Écrou 3 M4
18 2 438 4139-01 Bracket Support de montage 3 W/FL 184-244
Illustration
Issue
Issue
Notes
Remarques
Month
Month
Year
Year
Page
Page
1
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
438 0072-02 29
438 0076-01 15
438 0076-01 17
438 0076-01 19
438 0076-01 21
438 0076-01 61
438 0127-01 57
438 0145-07 57
438 0460-02 85
438 0466-05 45
438 4088-01 29
438 4139-01 85
438 9636-02 55
438 9636-03 55
438 9636-03 59
438 9636-03 63
471 1823-30 45
471 2048-89 45
471 2059-18 45
471 2075-49 45
471 2088-92 53
471 2095-61 9
471 2098-70 57
471 2262-20 53
471 2401-52 49
471 2401-52 51
471 2408-08 11
471 2408-09 11
471 2408-22 55
471 2410-22 55
471 2410-64 7
471 2410-68 7
471 2411-78 11
471 2413-05 9
471 2413-21 55
471 2413-22 49
471 2413-22 51
471 2413-35 7
471 2413-55 17
471 2413-55 19
471 2413-55 21
471 2415-21 51
471 2415-22 51
471 2415-28 51
471 2415-71 11
471 2416-04 11
471 2416-05 11
471 2420-47 45
471 2422-20 63
471 2424-12 45
471 2424-84 79
471 2430-25 51
471 2430-26 51
471 2430-27 51
471 2432-25 45
471 2432-25 53
471 2436-08 7
471 2437-15 7
471 2437-52 11
471 2437-72 35
471 2437-72 37
471 2437-72 39
471 2437-72 43
471 2437-72 55
471 2438-14 7
471 2438-53 7
471 2438-58 11
471 2448-41 49
471 2448-41 51
471 2449-75 55
471 2449-97 49
471 2450-15 57
471 2450-35 45
471 2451-76 45
471 2451-79 45
471 2451-87 45
471 2452-42 45
471 2452-43 45
471 2459-36 45
471 2466-55 45
471 2468-57 47
471 2469-27 11
471 2469-77 51
471 2470-39 11
471 2470-40 11
471 2471-80 11
471 2472-53 11
471 2475-00 7
471 2479-00 11
471 2479-00 83
471 2480-00 11
471 2480-00 83
471 2480-01 11
471 2481-00 81
471 2483-00 81
471 2484-00 11
471 2484-00 83
471 2485-00 11
471 2485-00 83
471 2486-00 81
471 2486-01 81
471 2487-10 11
471 2487-11 81
471 2488-00 11
471 2489-00 11
471 2492-00 11
471 2494-50 11
471 2494-51 11
471 2494-52 11
471 2536-00 83
471 2903-01 69
471 2904-01 7
471 2908-01 69
471 4009-53 13
471 4009-59 45
471 4009-80 11
471 4445-01 49
471 4445-02 49
471 4500-01 17
471 4500-01 23
471 4501-01 17
471 4501-01 23
471 4502-01 17
471 4502-01 23
471 4511-01 55
471 4511-02 55
471 4511-03 55
471 4513-02 17
471 4513-02 21
471 4513-03 23
471 4513-21 19
471 4513-21 21
471 4513-22 25
471 4513-52 15
471 4513-53 23
471 4513-76 15
471 4514-01 55
471 4514-05 55
471 4514-10 55
471 4514-14 55
471 4516-01 55
471 4518-21 11
471 4518-22 11
471 4521-01 55
471 4521-01 69
471 4523-01 21
471 4523-02 15
471 4524-01 21
471 4525-01 17
471 4525-01 19
471 4525-03 17
471 4525-03 19
471 4525-03 21
471 4525-04 21
471 4525-05 17
471 4525-05 19
471 4525-06 21
471 4525-07 21
471 4525-08 17
471 4525-08 19
471 4525-09 21
471 4525-10 21
471 4525-13 21
471 4525-30 21
471 4525-31 21
471 4525-33 21
471 4525-35 21
471 4527-78 23
471 4527-78 25
471 4528-01 55
471 4529-01* 15
471 4529-01* 17
471 4529-01* 19
471 4529-01* 21
471 4529-02 55
471 4530-01 7
471 4539-01 15
471 4541-00 15
471 4548-01 11
471 4548-02 11
471 4548-03 11
471 4548-04 11
471 4548-05 11
471 4548-06 11
471 4548-07 11
471 4550-01 49
471 4550-02 49
471 4551-01 49
471 4552-01 49
471 4555-01 9
471 4564-01 81
471 4565-01 83
471 4586-01 27
471 4595-01 27
471 4595-01 29
471 4648-43 17
471 4648-43 19
471 4650-04 49
471 4650-85 17
471 4650-85 19
471 4650-85 21
471 4651-24 53
471 4651-33 81
471 4654-01 13
471 4655-38 27
471 4656-16 55
471 4656-17 13
471 4657-84 67
471 4705-02 19
471 4705-02 25
471 4705-02 27
471 4705-02 29
471 4706-01 27
471 4706-01 29
471 4714-03 27
471 4714-03 29
471 4715-01 7
471 4717-01 45
471 4724-01 45
471 4770-01 57
471 4771-01 57
471 4782-11 19
471 4782-11 21
471 4782-12 25
471 4782-43 27
471 4782-71 29
471 4787-01 45
471 4791-01 27
471 4792-01 31
471 4792-01 33
471 4792-01 35
471 4792-01 37
471 4792-01 39
471 4792-01 41
471 4792-01 43
471 4792-01 71
471 4792-01 73
471 4792-01 75
471 4830-01 15
471 4830-01 17
471 4830-01 19
471 4830-01 21
471 4835-01 55
471 4839-31 59
471 4839-32 59
471 4839-38 59
471 4839-42 59
471 4839-50 59
471 4839-55 59
471 4839-60 59
471 4839-64 59
471 4839-65 59
471 4839-70 59
471 4839-72 59
471 4839-76 59
471 4839-78 59
471 4843-05 63
471 4848-01 21
471 4849-01 21
471 4849-04 21
471 4855-01 45
471 4860-03 7
471 4860-04 7
471 4860-11 7
Page
Page
2
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
471 4862-01 17
471 4862-01 19
471 4878-01 7
471 4878-31 27
471 4886-01 9
471 5080-01 15
471 5103-08 53
471 6010-11 51
471 6010-20 51
471 6257-35 77
471 6527-10 77
471 6527-11 77
471 6527-12 77
471 6527-20 77
471 6527-21 77
471 6527-22 77
471 6527-24 77
471 6527-26 77
471 6527-28 77
471 6527-29 77
471 6527-30 77
471 6527-32 77
471 6527-34 77
471 6527-38 77
471 6536-78 63
471 6653-30 77
471 6653-31 77
471 6653-32 77
471 6654-00 77
471 6654-10 23
471 6654-10 25
471 6654-10 77
471 6654-56 59
471 6654-65 79
471 6655-49 59
471 6661-53 59
471 6664-19 7
471 6664-37 55
471 6666-96 77
471 6696-32 73
471 6696-32 75
471 6696-33 71
471 6696-33 73
471 6696-33 75
471 6696-37 71
471 6696-37 73
471 6696-37 75
471 6696-71 75
471 6753-03 79
471 6753-60 77
471 6753-61 77
471 6753-79 77
471 6754-63 77
471 6754-64 77
471 6901-54 77
471 7403-01 27
471 7403-01 29
471 7600-00 55
471 7618-01 21
471 7618-03 21
471 7619-57 11
471 7626-70 11
471 7640-01 65
471 7640-01 67
471 7803-13 27
471 7803-13 29
471 7804-01 69
471 7806-00 11
471 7806-00 83
471 7808-02 85
471 7809-02 85
471 7826-10 11
471 7826-20 11
471 7851-02 53
471 7851-02 69
471 7851-03 7
471 7857-01 9
471 7862-01 67
471 7901-00 81
471 7902-00 81
471 7909-01 11
471 7953-01 27
471 7953-01 29
471 7954-01 27
471 7954-01 29
471 8147-06 45
471 8159-02 61
471 8163-01 85
471 8175-01 31
471 8175-01 33
471 8175-01 35
471 8175-01 37
471 8175-01 39
471 8175-01 41
471 8175-01 43
471 8180-01 61
471 8180-01 63
471 8180-11 61
471 8180-11 63
471 8180-12 65
471 8180-13 65
471 8180-13 67
471 8192-01 7
471 8202-00 49
471 8202-00 51
471 8202-01 49
471 8202-01 51
471 8218-03 49
471 8234-01 71
471 8234-02 33
471 8234-02 71
471 8234-04 71
471 8234-05 71
471 8234-08 71
471 8234-09 71
471 8234-92 71
471 8234-92 73
471 8234-92 75
471 8234-94 71
471 8234-94 73
471 8234-94 75
471 8234-95 71
471 8234-95 73
471 8234-95 75
471 8234-96 71
471 8234-96 73
471 8234-96 75
471 8234-97 73
471 8234-97 75
471 8234-98 71
471 8234-98 73
471 8234-98 75
471 8235-01 33
471 8235-01 73
471 8235-02 73
471 8235-03 73
471 8235-04 31
471 8235-04 35
471 8235-04 41
471 8235-04 73
471 8235-05 35
471 8235-05 37
471 8235-05 73
471 8235-06 37
471 8235-06 73
471 8235-07 31
471 8235-07 39
471 8235-07 41
471 8235-07 73
471 8235-08 73
471 8235-09 73
471 8235-11 31
471 8235-11 41
471 8235-11 73
471 8235-12 73
471 8235-13 73
471 8235-14 73
471 8235-15 73
471 8235-20 73
471 8235-21 73
471 8235-57 43
471 8236-01 75
471 8236-02 33
471 8236-02 75
471 8236-03 31
471 8236-03 41
471 8236-03 75
471 8236-04 31
471 8236-04 39
471 8236-04 41
471 8236-04 75
471 8236-05 37
471 8236-05 75
471 8236-06 37
471 8236-06 75
471 8236-07 75
471 8236-08 75
471 8236-09 75
471 8236-12 75
471 8236-13 75
471 8236-14 75
471 8236-15 75
471 8236-54 43
471 8264-01 53
471 8264-02 53
471 8279-03 49
471 8279-08 49
471 8317-01 53
471 8317-01 55
471 8317-01 69
471 8320-11 11
471 8324-01 83
471 8346-01 85
471 8401-01 85
471 8405-01 11
471 8452-01 11
471 8502-14 45
471 8508-00 81
471 8641-01 9
471 8644-03 85
471 8646-26 49
471 8708-01 55
471 8750-11 55
471 8803-11 61
471 8850-64 61
471 8850-70 53
471 8860-11 63
471 8860-63 63
471 8860-63 65
471 8860-63 67
471 8901-00 79
471 8901-01 79
471 8901-02 79
471 8901-03 79
471 8901-04 79
471 8901-05 79
471 8901-07 79
471 8901-08 79
471 8901-09 79
471 8901-10 79
471 8901-11 79
471 8901-12 79
471 8901-13 79
471 8901-14 79
471 8901-17 79
471 8901-19 79
471 8901-22 79
471 8901-23 79
471 8901-24 79
471 8901-27 79
471 8901-28 79
471 8901-29 79
471 8901-30 79
471 8901-31 79
471 8901-33 79
471 8911-01 79
471 8950-14 59
471 8950-15 59
471 8950-16 59
471 8953-14 59
471 8953-15 59
471 8954-04 59
471 8954-05 59
471 8961-01 23
471 8961-01 25
471 8961-02 77
471 8964-05 27
471 8964-06 29
471 9004-46 51
471 9006-61 55
471 9006-62 45
471 9008-30 23
471 9008-30 25
471 9008-30 77
471 9010-35 57
471 9015-65 77
471 9017-12 77
471 9018-35 51
471 9030-34 51
471 9030-63 79
471 9030-64 79
471 9030-65 79
471 9030-66 79
471 9030-68 79
Page
Page
3
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
471 9035-20 59
471 9035-20 63
471 9035-20 65
471 9035-20 67
471 9035-68 79
471 9041-22 9
471 9043-39 55
471 9044-83 77
471 9044-86 77
471 9056-92 63
471 9058-98 49
471 9058-98 51
471 9200-78 23
471 9200-78 25
471 9200-78 77
471 9201-52 79
471 9207-07 23
471 9207-07 25
471 9207-07 77
471 9207-08 77
471 9212-76 49
471 9212-76 51
471 9222-59 45
471 9225-52 57
471 9514-11 59
471 9514-11 63
471 9514-12 59
471 9514-12 65
471 9514-12 67
471 9514-61 59
471 9514-61 63
471 9514-62 59
471 9514-62 65
471 9514-62 67
471 9525-04 9
471 9525-22 9
471 9550-10 9
471 9559-01 65
471 9559-03 67
471 9603-07 81
471 9603-10 81
471 9603-13 81
471 9610-02 63
471 9610-04 63
471 9610-05 21
471 9610-05 57
471 9610-05 63
471 9610-06 63
471 9610-07 21
471 9611-01 15
471 9617-01 59
471 9618-02 59
471 9629-01 29
471 9651-50 63
471 9715-21 45
471 9715-22 45
471 9715-23 45
471 9715-24 45
471 9715-27 45
471 9727-01 69
471 9727-02 69
471 9727-03 69
471 9738-10 45
471 9738-11 45
471 9738-12 45
471 9738-13 45
471 9738-15 45
471 9738-52 7
471 9738-57 7
471 9738-58 7
471 9804-03 7
471 9807-01 7
472 5207-02 15
472 5207-02 17
472 5207-02 19
472 5207-02 21
472 5750-01 27
472 5750-01 29
472 6001-52 33
472 6001-54 35
472 6001-54 37
472 6001-54 85
472 6001-55 31
472 6001-55 39
472 6001-55 41
472 6001-55 43
472 6002-05 85
472 6003-04 85
472 6004-01 85
472 6005-01 85
472 6005-10 85
472 6006-01 85
472 6011-00 69
472 6011-01 69
472 6011-03 53
472 6012-00 69
472 6013-00 69
472 6015-00 69
472 6016-00 69
472 6017-00 69
472 6018-00 69
472 6020-00 69
472 6020-05 7
472 6020-05 69
472 6020-06 7
472 6020-06 69
472 6020-07 69
472 6020-08 69
472 6020-10 69
472 6061-01 59
472 6061-01 63
472 6061-04 65
472 6061-04 67
472 6078-01 7
472 6079-00 15
472 6079-00 17
472 6079-00 19
472 6079-00 21
472 6079-00 23
472 6079-00 25
472 6079-00 57
472 6082-01 15
472 6082-01 17
472 6082-01 19
472 6082-01 21
472 6082-01 61
472 6147-00 69
472 6152-01 7
472 6152-02 7
472 6163-01 63
472 6195-01 69
472 6207-02 61
472 6549-01 69
472 6561-01 69
472 6760-01 53
472 6764-01 53
472 6767-01 53
472 6768-01 53
472 6769-01 53
472 6770-01 53
472 6771-01 53
472 6772-01 53
472 6779-01 11
472 6779-02 11
472 9303-01 27
472 9305-01 65
472 9305-02 65
472 9305-03 67
472 9305-06 67
472 9317-02 57
472 9900-75 81
472 9902-17 45
472 9902-59 85
472 9911-24 7
472 9913-22 7
722 7840-19 17
722 7840-19 27
722 7840-19 29
724 1226-61 65
724 1228-01 83
724 1285-01 31
724 1285-01 33
724 1285-01 35
724 1285-01 37
724 1285-01 39
724 1285-01 41
724 1285-01 43
724 1285-01 55
724 1285-01 59
724 1285-01 81
724 1289-01 55
724 1289-01 59
724 1293-01 15
724 1295-01 69
724 1303-01 55
724 1321-01 11
724 1321-42 11
724 1323-01 69
724 1325-61 29
724 1327-42 7
724 1327-42 11
724 1329-01 9
724 1329-42 11
724 1331-42 11
725 2224-61 81
725 2285-42 11
725 2285-42 61
725 2285-42 83
725 2289-61 7
725 2289-61 9
725 2289-61 27
725 2289-61 29
725 2289-61 57
725 2366-61 7
725 2366-61 45
725 2366-61 53
725 2366-61 55
725 2368-51 9
725 2372-42 11
725 2372-51 45
725 2540-51 45
725 2542-51 7
727 6372-40 11
728 8362-01 45
729 5221-01 27
729 5279-01 61
729 5279-01 63
729 5279-01 65
729 5279-01 67
729 5279-01 69
729 5281-01 7
729 5281-01 57
729 5281-01 67
729 5340-01 67
729 5342-01 7
729 5342-01 35
729 5342-01 37
729 5342-01 39
729 5342-01 43
729 5342-01 55
729 5342-01 57
729 5344-01 53
729 5408-01 23
729 5408-01 25
729 5409-01 19
729 5414-01 57
729 9342-61 7
729 9342-61 15
729 9342-61 21
729 9342-61 49
729 9342-61 51
729 9342-61 55
729 9342-61 57
731 2312-01 69
731 2314-42 85
732 2112-01 69
732 2114-01 9
732 2116-01 9
732 2116-01 47
732 2116-06 11
732 2116-42 11
732 2118-01 45
732 2122-01 7
734 1178-01 7
734 1178-01 45
734 1303-01 69
735 2136-01 7
735 2136-01 9
735 2136-01 15
735 2136-01 21
735 2136-01 55
735 2136-01 57
735 2146-01 7
735 2146-01 11
735 2146-01 19
735 2146-01 23
735 2146-01 25
735 2146-01 29
735 2146-01 57
735 2146-01 69
735 2153-01 55
735 3110-21 77
735 3122-20 45
735 3128-00 45
Page
Page
4
Numerical index/Numerical index
Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
735 3137-00 45
735 9304-01 45
736 2117-11 53
736 2123-11 53
736 2816-51 31
736 2816-51 33
736 2816-51 35
736 2816-51 37
736 2816-51 39
736 2816-51 41
736 2816-51 43
736 2825-51 53
736 2825-51 57
736 2828-51 85
736 2831-51 7
736 2831-51 45
736 2834-51 53
736 2837-51 7
736 2837-51 45
736 2840-51 55
736 2840-51 69
736 2842-01 47
736 2849-51 7
736 2849-51 55
738 2206-16 45
738 2308-30 45
740 6822-21 45
741 1113-20 49
741 1113-20 51
760 2885-21 67
762 1182-10 49
762 1182-10 55
762 3211-01 59
762 3211-01 63
762 3211-01 65
762 3211-01 67
762 3231-01 59
762 3231-01 63
762 3231-01 65
762 3231-01 67
762 7105-80 55
762 7111-10 55
762 7113-10 55
762 7114-10 55
762 7117-10 55
762 7146-90 55
762 8801-22 55
762 9101-11 67
762 9105-05 31
762 9105-05 33
762 9105-05 35
762 9105-05 37
762 9105-05 39
762 9105-05 41
762 9105-05 43
762 9105-05 53
763 1101-03 15
763 1101-03 59
763 1102-03 59
763 1802-01 15
763 1802-01 17
763 1802-01 19
763 1802-01 21
767 5103-09 65
767 5103-09 67
767 5112-10 59
767 5113-10 59
767 5113-10 65
767 5113-10 67
767 5121-01 63
767 5132-00 63
767 5141-10 55
767 5142-10 55
767 5151-00 55
767 5152-00 55
877 5211-08 31
877 5211-08 33
877 5211-08 35
877 5211-08 37
877 5211-08 39
877 5211-08 41
877 5211-08 43
461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338
Telephone: 516-371-4400
Parts and Service FAX: 516-371-4029
Sales and Administration FAX: 516-371-4204
Loading...
