Wascomat EXSM665c/s Parts Diagram

Spare Parts Catalogue

Catalogue de pièces de rechange

EXSM665c/s, EXSM680c

Washer extractor

Laveuses essoreuses

438 9193-63DOC. NO.

EDITION 33.2010

List of issues

EXSM665c/s,EXSM680c

Illustration Page Table of contents
101765 33 Electrical components Clarus

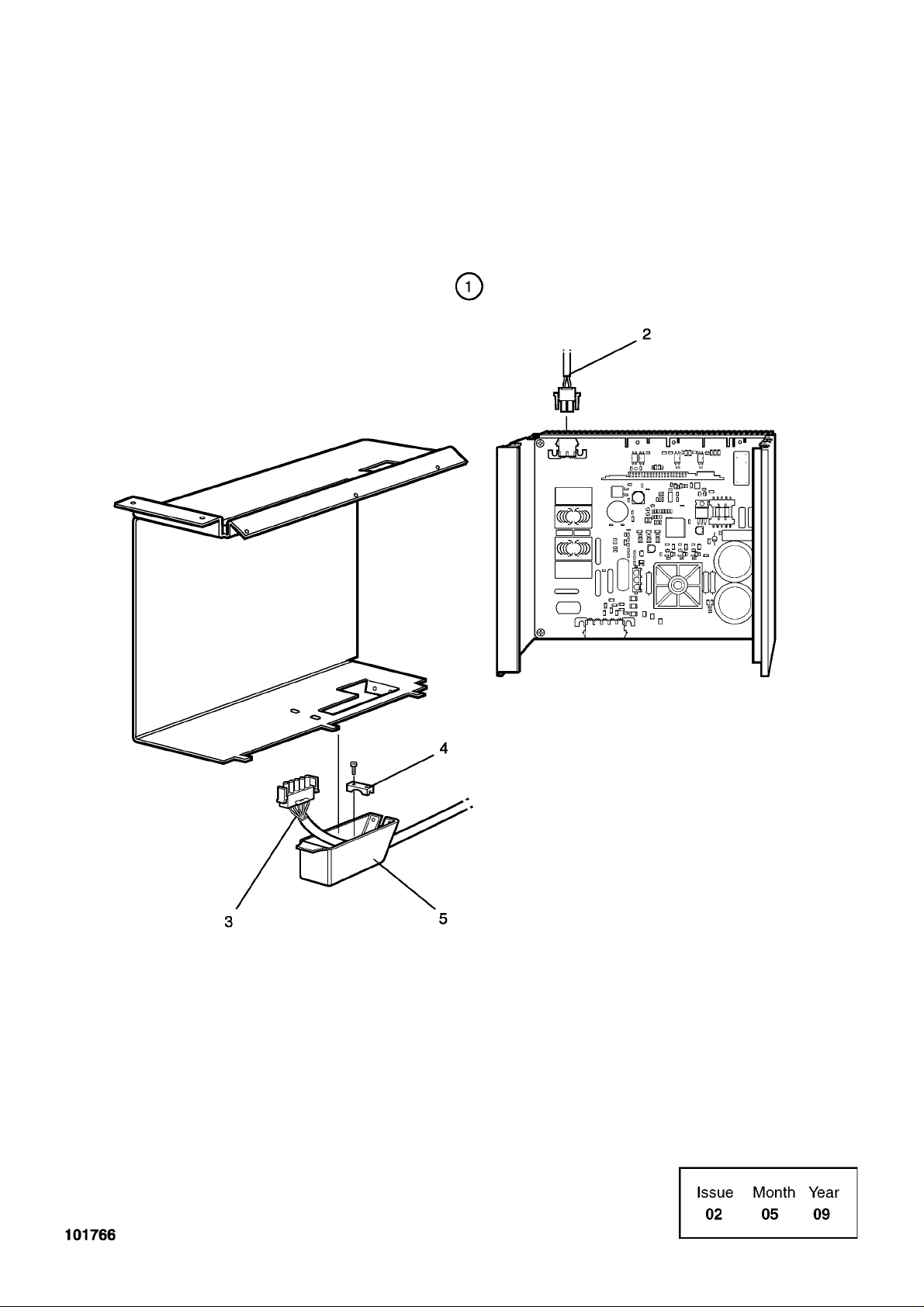

101766 23 Motor control

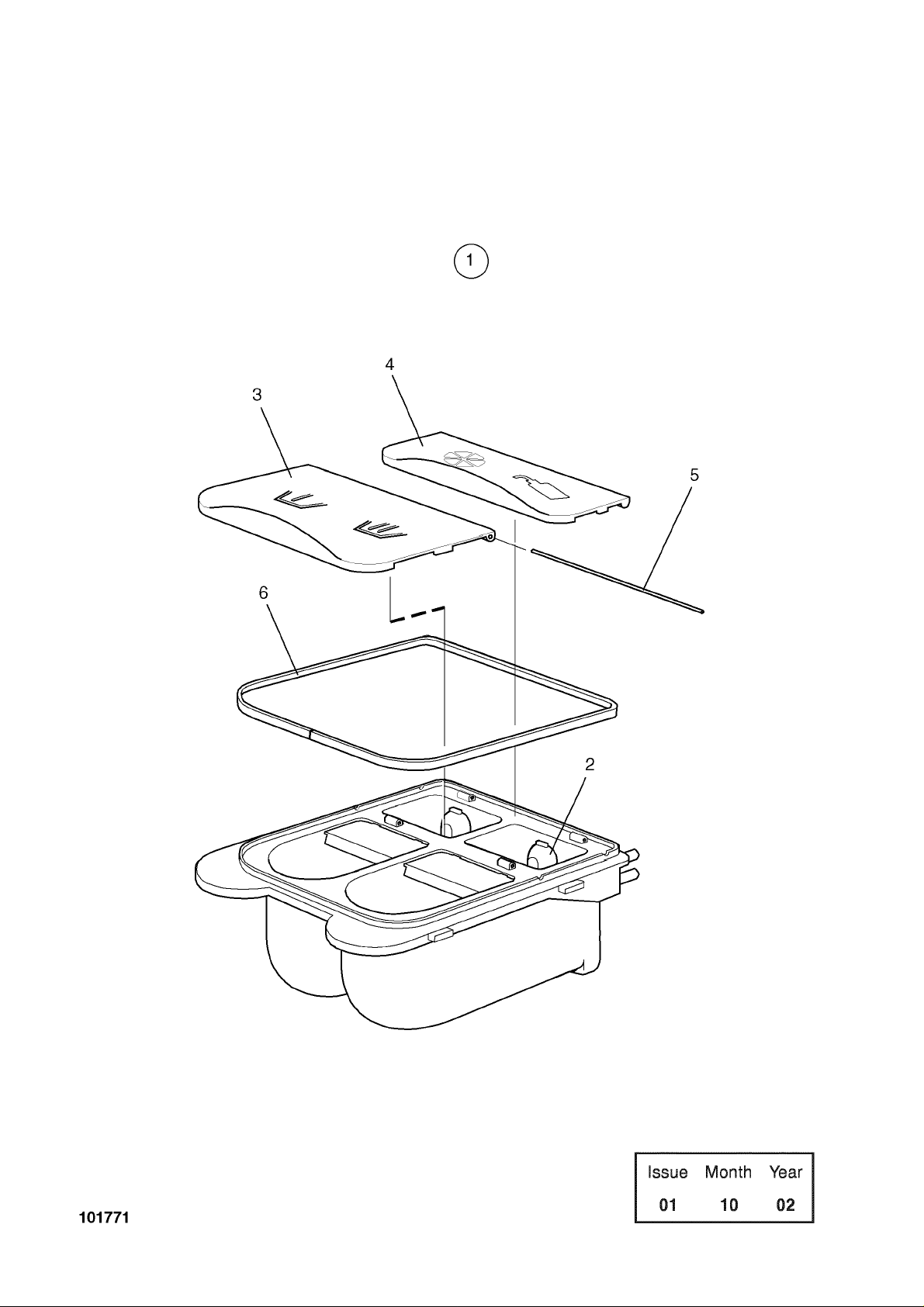

101771 47 Detergent container
101792 41 Inlet valves and cable set
101998 17 Door and hinged joint

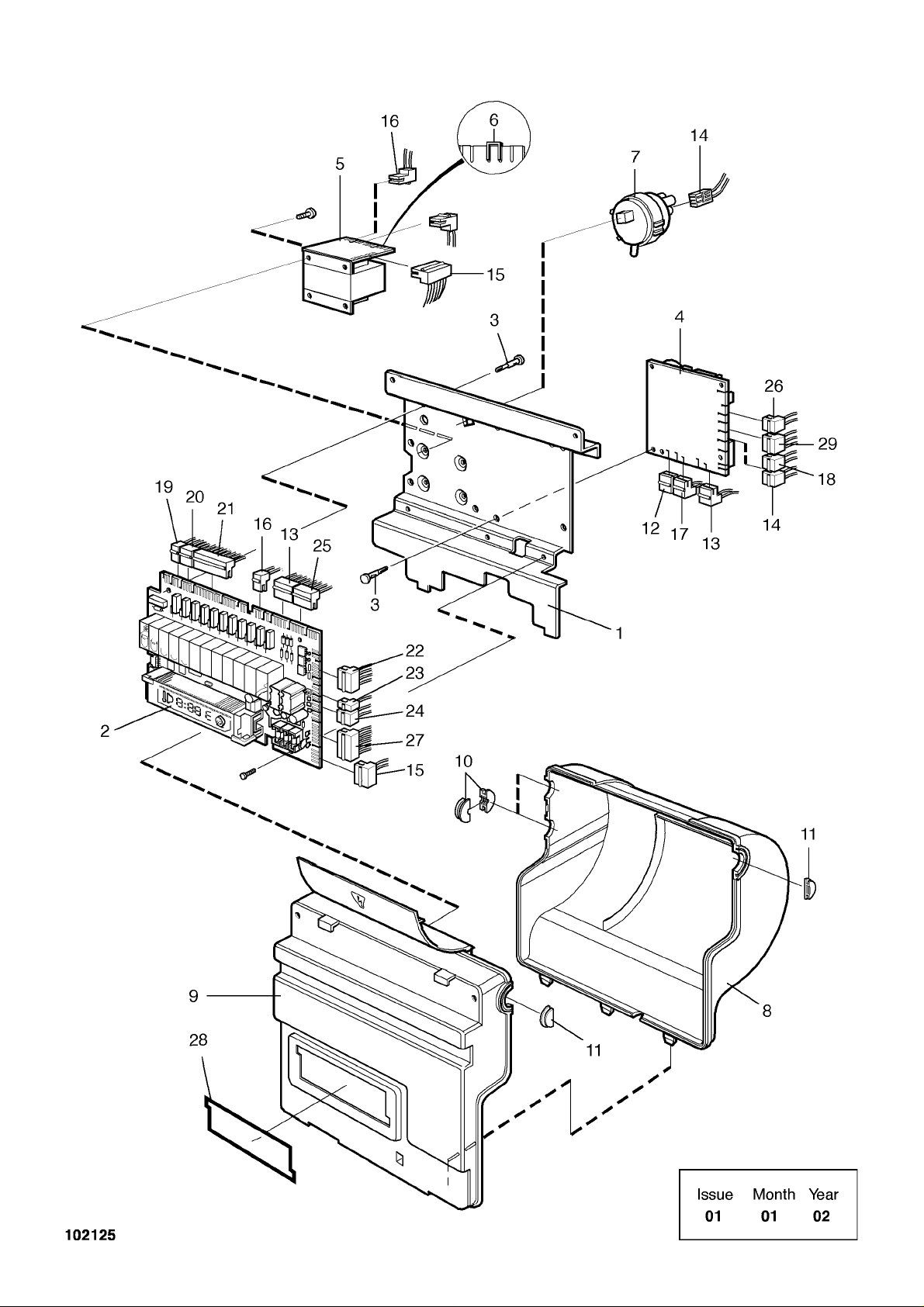

102125 29 Electrical components Exacta
102216 7 Base and outer drum
102217 9 Lining and top panel
102218 11 Back plate with inner drum, bearing, pulley
102219 13 Back plate with inner drum, bearing, pulley
102220 15 Door and hinged joint
102221 21 Motor and motor suspension

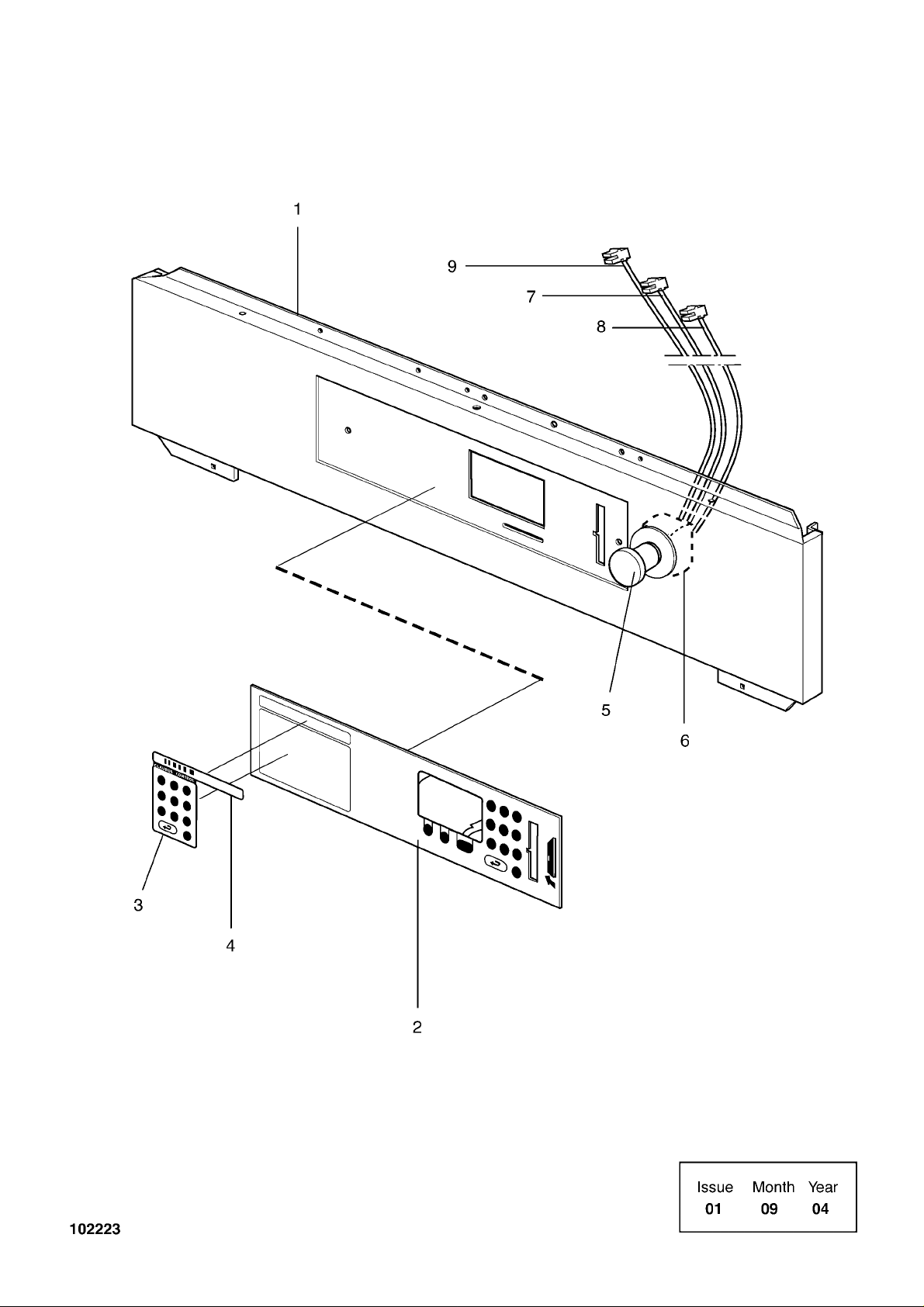

102222 25 Control panel Exacta
102223 27 Control panel Clarus
102224 35 Electric components connection
102231 37 Drain valve and hoses
102232 39 Water connections
102233 45 Spray system
102259 43 Steam components

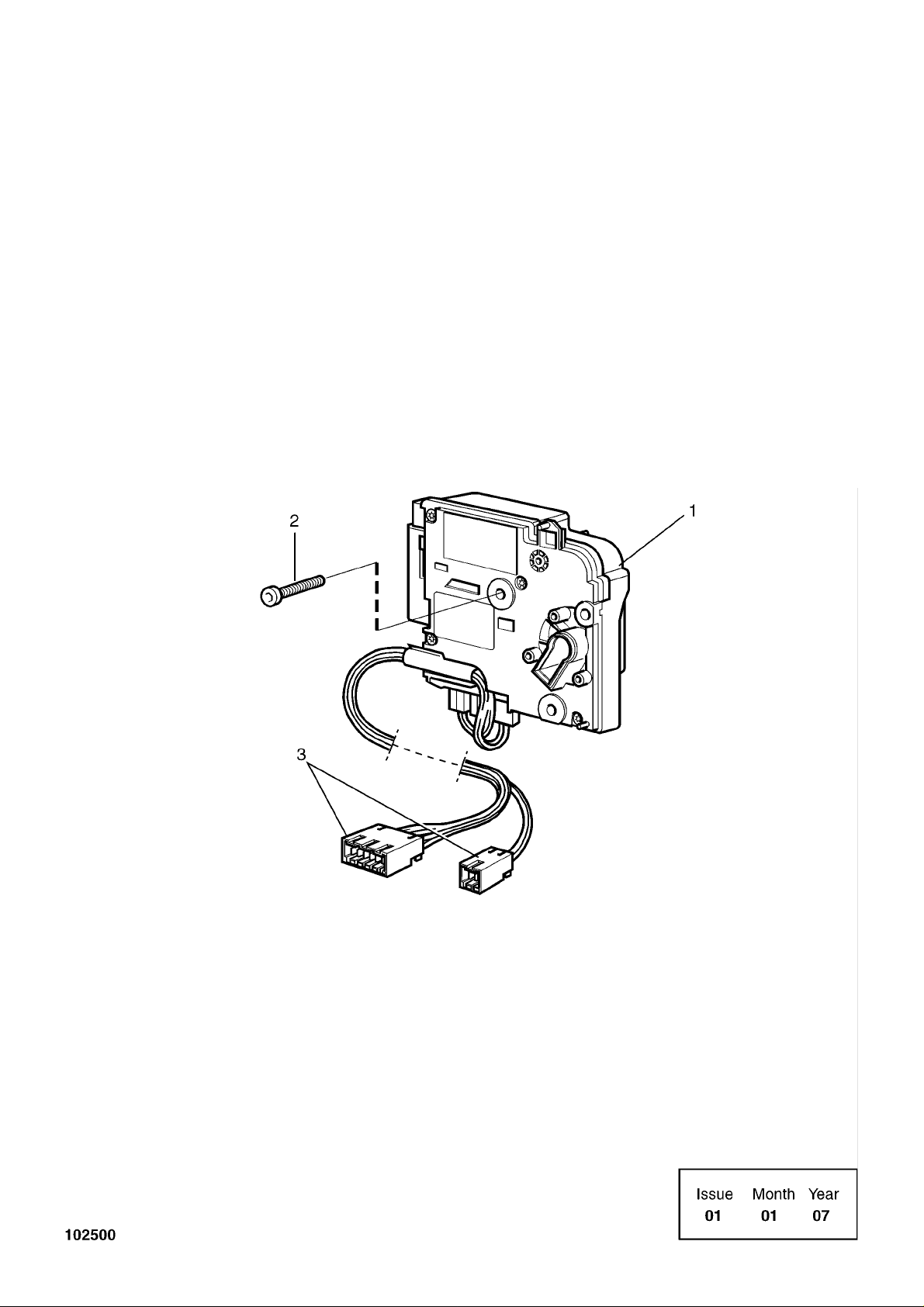

102500 19 Door locking device

Group
Groupe

Group
Groupe

Page
Page

5

EXSM665c/s,EXSM680c

Table of contents Table des matières Page/Page

Base and outer drum Base et tambour externe 7
Lining and top panel Panneau frontal avec pupitre de commande 9
Back plate with inner drum, bearing, pulley Pignon arrière avec tambour intérieur, palier, poulie 11
Back plate with inner drum, bearing, pulley Pignon arrière avec tambour intérieur, palier, poulie 13
Door and hinged joint Assemblage articulé et plaque 15
Door and hinged joint Assemblage articulé et plaque 17
Door locking device Serrure de porte 19
Motor and motor suspension Purgeur et flexible 21
Motor control Contrôle du moteur 23
Control panel Exacta Pupitre de commande Exacta 25
Control panel Clarus Pupitre de commande Clarus 27
Electrical components Exacta Composants électriques Exacta 29
Electrical components Clarus Composants électriques Clarus 33
Electric components connection Composants électriques raccordement électrique 35
Drain valve and hoses Purgeur et flexible 37
*Water connections Raccords d'eau 39
Inlet valves and cable set Inlet valves and cable set 41
Steam components Composants 43
Spray system Assemblage articulé et plaque 45
Detergent container Compartiment à savon 47

Group
Groupe

EXSM665c/s,EXSM680c
Base and outer drum

Base et tambour externe

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

102216/1 5 1 2010

EXSM665c/s

EXSM680c

1 1 413 5911-01 Frame Base 3

1 413 6011-01 Frame Base 3

2 2 438 4184-01 Tension strap Extenseur 3

2 438 0630-01 Stretching device Dispositif tendeur 3

3 2 438 4182-01 Tension strap Extenseur 3

2 438 0628-01 Stretching device Dispositif tendeur 3

4 2 2 725 2630-51 Screw Vis 3 M16X50
5 2 2 734 1186-01 Washer Rondelle 3 BRB 17X30
6 2 2 732 2124-01 Locking nut Contre-écrou 3 M16
7 8 8 725 2536-51 Screw Vis 3 M12X30
8 16 16 734 1178-01 Washer Rondelle 3 BRB 13X24

9 8 8 732 2122-01 Locking nut Contre-écrou 3 M12
10 1 1 432 2977-01 Cable set Jeu de câbles 3 100-120V
11 1 413 5918-01 Support frame Panneau de fixation 3

1 413 6018-01 Support frame Panneau de fixation 3
12 10 10 471 8341-46 Screw Vis 3 MRT6X16
13 14 14 471 7864-01 Clip Colliers de serrage 3 M6
14 1 438 4158-11 Outer drum Extérieur du tambour 3 HW

1 438 4158-12 Outer drum Extérieur du tambour 3 DS

1 438 0658-11 Outer drum Extérieur du tambour 3 HW,DS

1 438 0658-12 Outer drum Extérieur du tambour 3 El.

15 1 1 472 9913-22 Sensor Capteur 1,2 Complete
16 1 1 471 8192-01 •Bushing •Douille 1,2
17 1 413 5933-01 Mounting plate Plaque de montage 3

1 413 6033-01 Mounting plate Plaque de montage 3
18 1 1 438 9563-01 Transformer Transformateur 1 380-480V T2
19 1 1 432 1421-01 Bracket Pupitre 3

Illustration

20

21 8 432 2953-06 Cable set Jeu de câbles 3 400V

22 4 432 2953-07 Cable set Jeu de câbles 3

6 471 9811-11 Heating element Elément chauffant 1,2 230V 4KW

1 Not used

6 471 9811-13 Heating element Elément chauffant 1,2 240V 4kW

1 Not used

1 Not used

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

7

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Lining and top panel

Panneau frontal avec pupitre de commande

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

102217/1 2 3 2005

EXSM665c/s

EXSM680c

1 1 413 5903-01 Front panel Panneau avant 3 Stainless steel

1 413 5903-02 Front panel Panneau avant 3 Aqua clean

1 413 6003-01 Front panel Panneau avant 3 Stainless steel

1 413 5003-02 Front panel Panneau avant 3 Aqua clean

2 1 413 5904-01 Front panel Panneau avant 3 Stainless steel

1 413 6004-01 Front panel Panneau avant 3 Stainless steel

3 1 413 5901-01 Front panel Panneau avant 3 Clarus

1 413 5901-21 Front panel Panneau avant 3 Emerald

1 413 6001-01 Front panel Panneau avant 3 Clarus

1 413 6001-21 Front panel Panneau avant 3 Emerald

1 413 5901-11 Front panel Panneau avant 3 Exacta

1 413 6001-11 Front panel Panneau avant 3 Exacta

4 1 413 5905-01 Side panel Panneau latéral 3 Grey

2 413 5905-10 Side panel Panneau latéral 3 Stainless steel

1 413 6005-01 Side panel Panneau latéral 3 Grey

2 413 6005-10 Side panel Panneau latéral 3 Stainless steel

5 1 413 5908-01 Rear panel Panneau arrière 3 HW

1 413 5908-02 Rear panel Panneau arrière 3 DS

1 413 6008-01 Rear panel Panneau arrière 3 HW

1 413 6008-02 Rear panel Panneau arrière 3 DS

6 1 413 5906-01 Brace bracket Support de montant 3

1 413 6006-01 Brace bracket Support de montant 3

7 1 1 432 2170-01 Plate Cloison 3
8 2 413 5921-01 Brace Montant 3

2 413 6021-01 Brace Montant 3

9 2 413 5920-01 Brace Montant 3

2 413 6020-01 Brace Montant 3
10 1 1 471 7565-21 Velcro tape Bande de serrage 3
11 10 10 471 8641-01 Plug Fiche 3

Illustration

12 2 2 471 2441-06
13 6 6 471 7864-01 Clip Colliers de serrage 3 M6
14 2 2 438 5335-01 Guide Guide 3
15 1 432 2182-01 Strip Ruban 1

1 471 8162-02 Gasket Joint 1 L=2100 Per 1 m
16 1 1 413 5926-01 Bracket Pupitre 1
17 1 413 5907-01 Top panel Couvercle 1 Powder

1 413 5907-02 Top panel Couvercle 3 Powder With lock
1 413 5907-03 Top panel Couvercle 3 Liquid detergent
1 413 5907-04 Top panel Couvercle 3 LIQUID SUPPLY With lock

1 413 6007-01 Top panel Couvercle 1 Powder

1 413 6007-02 Top panel Couvercle 3 Powder With lock

1 413 6007-03 Top panel Couvercle 3 Liquid detergent

1 413 6007-04 Top panel Couvercle Liquid detergent With lock

18 1 1 Detergent container Compartiment à savon 1,2 See illustr. 101771
19 1 762 1209-10 Grommet Oeillet 3
20 1 1 762 1191-10 Grommet Oeillet 3
21 1 1 413 5924-01 Support Support 3
22 1 1 471 8153-01 Rubber strip Joint caoutchouc 3 0,14m Per 1 m

Bracket Pièce de retenue 3

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page

9

Year
Year

Group
Groupe

EXSM665c/s
Back plate with inner drum, bearing, pulley

Pignon arrière avec tambour intérieur, palier, poulie

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102218/1 1 6 2004

Info

1 1 438 4426-11 Back plate Pignon arrière 1
2 1 471 2439-04 •Back plate •Pignon arrière 3
3 1 471 4417-11 •Plate •Plaque 3
4 1 471 2574-02 •Gasket •Joint 3
5 1 471 2440-89 •Washer •Rondelle 3
6 6 471 8311-00 •Screw •Vis 3 M6SFTT 5X16
7 1 471 4447-11 •Inner drum •Intérieur du tambour 1
8 1 472 9902-11 •Repair kit •Kit de reconditionnement 1,2

9 1 ••Bushing ••Douille
10 3 ••Sealing ring ••Bague d'étanchéité
11 1 ••Rubber strip ••Joint caoutchouc
12 1 ••Ball bearing ••Roulement à billes
13 1 ••Ring ••Anneau
14 1 ••C-clamp ••Presse à main SGA 60
15 1 ••Ball bearing ••Roulement à billes
16 1 438 4420-20 •Pulley •Poulie 1
17 1 438 4176-02 •Bearing housing •Logement de palier 3
18 6 471 8328-04 •Screw •Vis 3 M16X70
19 6 734 1186-01 •Washer •Rondelle 3 BRB 17X30
20 1 438 0458-01 •Nipple •Raccord 1
21 1 471 2440-12 •Gasket •Joint 1
22 1 438 0459-01 •Nut •Écrou 1
23 1 471 8551-02 •Sleeve •Manchon 1
24 1 471 8512-01 ••Lock washer ••Rondelle d'arrêt 1
25 1 471 8402-01 ••Nut ••Écrou 1
26 2 471 2439-73 •Tension strap •Extenseur 3
27 2 471 9222-59 •Screw •Vis 3 M8X140
28 4 471 8502-14 •Washer •Rondelle 3 BRB 8,4X17

Illustration

29 2

732 2118-01 •Locking nut •Contre-écrou 3 M8
30 1 413 5913-01 Bracket Support 3
31 4 725 2366-61 Screw Vis 3 M6SF 6X12

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
11

Year
Year

Group
Groupe

EXSM680c
Back plate with inner drum, bearing, pulley

Pignon arrière avec tambour intérieur, palier, poulie

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102219/1 1 12 2004

Info

1 1 438 0663-04 Back plate Pignon arrière 1 HW

1 438 0663-05 Back plate Pignon arrière 3 DS El.

2 1 438 4520-03 •Back plate •Pignon arrière 3
3 1 438 0670-31 •Plate •Plaque 3 HW

1 438 0670-32 •Plate •Plaque 3 DS El.
4 1 438 0664-10 •Ring •Anneau 3
5 12 471 8320-05 •Screw •Vis 3 M6X20
6 12 471 8320-05 •Screw •Vis 3 M6X20
7 1 438 0654-01 •Inner drum •Intérieur du tambour 1
8 1 472 9902-46 •Bearing renovation kit •Kit de reconditionnement 1,2
9 1 ••O-ring ••Joint torique

10 1 ••Bushing ••Douille
11 3 ••Sealing ring ••Bague d'étanchéité
12 1 ••Gasket ••Bande de garniture
13 1 ••Bearing ••Coussinet
14 1 ••Ring ••Anneau
15 1 ••C-clamp ••Presse à main
16 1 ••Bearing ••Coussinet
17 1 735 3173-10 •C-clamp •Presse à main 3 SGH130
18 1 438 4521-20 •Pulley •Poulie 1
19 1 472 6529-11 •Bearing housing •Logement de palier 3
20 16 471 8328-02 •Screw •Vis 3 M12X50
21 16 734 1178-01 •Washer •Rondelle 3 BRB 13X24
22 1 438 0458-01 •Nipple •Raccord 1
23 1 471 2440-12 •Gasket •Joint 1
24 1 438 0459-01 •Nut •Écrou 1
25 1 471 8551-03 •Sleeve •Manchon 3
26 1 471 8628-51 •Angle •Coude 3
27 3 472 6149-06 •Tension strap •Extenseur 3

Illustration

28 3

471 9222-59 •Screw •Vis 3 M8X140
29 6 734 1164-01 •Washer •Rondelle 3 8,4X17
30 3 732 2118-01 •Locking nut •Contre-écrou 3 M8
31 1 413 6013-01 Bracket Support 3
32 4 725 2366-61 Screw Vis 3 M6SF 6X12

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
13

Year
Year

Group
Groupe

EXSM665c/s
Door and hinged joint

Assemblage articulé et plaque

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102220/1 1 12 2004

Info

1 1 438 4326-21 Door complete Plaque complète 3

1 438 4326-22 Door complete Plaque complète 3 Aqua clean

2 1 438 4130-02 •Door ring •Anneau de la porte 3
3 1 471 2431-28 •Door glass •Vitre de la porte 1

1 438 4219-01 •Door glass •Vitre de la porte 1 Aqua clean
4 1 471 2431-29 •Door gasket •Joint de porte 1,2 Black
5 1 438 4117-04 •Bracket •Pupitre 3
6 1 472 9911-41 •Handle •Poignée 1 Complete
7 1 ••Handle ••Poignée 3
8 1 ••Bushing ••Douille 3
9 1 ••Washer ••Rondelle 3

10 4 ••Ball ••Bille 3
11 4 ••Spring ••Ressort 3
12 2 471 8341-18 ••Screw ••Vis 3 M4X30
13 1 438 4126-02 •Hub •Moyeu 1
14 1 432 5157-02 •Shaft •Arbre 1
15 1 735 3126-01 •Circlip •Attache en forme C 3
16 2 438 0033-01 •Bushing •Douille 3
17 1 471 7814-02 •Spring •Ressort 3
18 1 471 8341-85 •Screw •Vis 3 M6X16
19 1 438 8650-02 •Plug •Fiche 3
20 4 734 1153-09 •Washer •Rondelle 3 BRB 6,4X12
21 4 732 3116-14 •Nut •Écrou 3 M6
22 2 438 4132-02 •Pin •Goupille 3
23 2 438 4128-01 Hinged joint Assemblage articulé 3
24 4 471 8341-51 Screw Vis 3 L=60
25 4 471 7961-02 Plug Fiche 3

Illustration

26 1 471 7674-01

Sign Signe 3

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
15

Year
Year

Group
Groupe

EXSM680c
Door and hinged joint

Assemblage articulé et plaque

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101998/3 2 3 2005

Info

1 1 438 0665-11 Door Plaque 1,2 Complete

1 438 0665-12 Door Plaque 1,2 A qua clean Complete

2 1 471 5516-02 •Door ring •Anneau de la porte 3
3 1 432 0113-01 •Door glass •Vitre de la porte 1,2

1 432 0113-02 •Door glass •Vitre de la porte 1,2 Aqua clean
4 1 471 5511-01 •Seal •Joint 1,2
5 1 471 5631-00 •Door gasket •Joint de porte 1,2
6 16 471 5523-00 •Spacer •Entretoise 3
7 1 438 4832-01 •Washer •Rondelle 3
8 16 731 2316-42 •Nut •Écrou 3 M6
9 1 471 5525-01 •Ring •Anneau 3

10 16 732 3116-14 •Nut •Écrou 3 M6
11 1 438 0666-03 •Bracket •Pupitre 3
12 1 438 4126-02 •Hub •Moyeu 1,2
13 1 432 5157-02 •Shaft •Arbre 3
14 1 735 3126-01 •Circlip •Attache en forme C 3
15 2 438 0033-01 •Bushing •Douille 3
16 1 471 7814-02 •Spring •Ressort 3
17 1 432 1267-01 •Handle •Poignée 1,2 Complete
18 1 432 1344-01 ••Handle ••Poignée 3
19 1 ••Bushing ••Douille 3
20 1 ••Washer ••Rondelle 3
21 4 ••Ball ••Bille 3
22 4 ••Spring ••Ressort 3
23 1 ••Screw ••Vis 3 M4X30
24 Not used
25 Not used
26 1 471 8341-85 •Screw •Vis 3 M6X16

Illustration

27 1 438 8650-02

•Plug •Fiche 3

28 12 734 1153-09 •Washer •Rondelle 3 BRB 6,4X12
29 4 732 3116-14 •Nut •Écrou 3 M6
30 2 438 4132-02 •Pin •Goupille 3
31 2 438 4128-01 Hinged joint Assemblage articulé 3
32 4 471 8341-51 Screw Vis 3 L=60
33 4 471 7961-02 Plug Fiche 3
34 1 471 7674-01 Sign Signe 3

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
17

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Door locking device

Serrure de porte

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

102500/1 1 1 2008

EXSM665c/s

EXSM680c

1 1 1 438 9561-01 Door locking device Serrure de porte 1,2 Complete
2 3 3 471 8342-47 Screw Vis 3 M6X25
3 1 1 432 2905-15 Cable set Jeu de câbles 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
19

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Motor and motor suspension

Purgeur et flexible

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

102221/1 2 1 2006

EXSM665c/s

EXSM680c

1 1 438 9705-81 Motor Moteur 1,2 Complete

1 438 9706-01 Motor Moteur 1,2 Complete

2 1 1 •Pulley •Poulie 3
3 4 4 438 8158-02 •Rubber bushing •Douille caoutchouc 3
4 2 2 •Pipe •Tube 3
5 1 1 471 8826-01 •Tacho sensor •Tacho sensor 1,2
6 1 1 432 1229-01 •Cover •Couvercle 3
7 1 1 471 8827-01 •Magnet •Aimant 3
8 2 471 8356-13 Screw Vis 3 M12x280

2 471 8356-08 Screw Vis 3 M12X300

9 4 4 471 8502-10 Washer Rondelle 3 12x35

10 2 2 732 2122-01 Locking nut Contre-écrou 3 M12
11 1 413 2974-01 Cable set Jeu de câbles 1,2
12 1 471 7705-08 Ribbed belt Courroie poly V 1,2 50Hz

1 471 7704-01 V-belt Courroie trapézoïdale 1,2
13 1 1 432 2991-02 Cable set Jeu de câbles 3
14 1 1 438 9799-12 Clamp Attache 3
15 1 1 438 9799-03 Cover Couvercle 3
16 1 1 472 9913-91 Drip guard Lèche-goutte 3 COMPL.

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
21

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Motor control

Contrôle du moteur

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

101766/1 3 7 2009

EXSM665c/s

EXSM680c

1 1 472 9929-25 Motor control Contrôle du moteur 1 200-240V

1 472 9929-24 Motor control Contrôle du moteur 1 200-240V

2 1 1 413 2918-05 •Cable set •Jeu de câbles 3 4-pole

1 1 413 2918-06 •Cable set •Jeu de câbles 3 4-pole Trafo
1 1 413 2918-08 •Cable set •Jeu de câbles 3 4-pole Japan

3 1 1 Cable set Jeu de câbles See motor
4 1 1 438 9799-12 Clamp Attache 3
5 1 1 438 9799-03 Cover Couvercle 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
23

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Control panel Exacta

Pupitre de commande Exacta

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

102222/1 1 12 2004

EXSM665c/s

EXSM680c

1 1 413 5901-11 Front panel Panneau avant 3 Exacta

1 413 6001-11 Front panel Panneau avant 3 Exacta

2 1 1 432 2720-03 Panel sign Voyant du tableau 1 Program 2G01

1 1 432 2720-15 Panel sign Voyant du tableau 1 Program 2S01
1 1 432 2720-19 Panel sign Voyant du tableau 1 Program 2L34

3 1 1 432 2650-06 Instruction plate Plaque instruction utilisation 3 Program 2S01, Selecta

1 1 432 2650-07 Instruction plate Plaque instruction utilisation 3 Program 2G01 English
1 1 432 2650-08 Instruction plate Plaque instruction utilisation 3 Program 2G01 German
1 1 432 2650-09 Instruction plate Plaque instruction utilisation 3 Program 2G01 French
1 1 432 2651-37 Instruction plate Plaque instruction utilisation 3 Program 2L31, 34

1 1 432 2650-50 Instruction plate Plaque instruction utilisation 3 Program 2G01 Spanish
1 1 432 2652-06 Instruction plate Plaque instruction utilisation 3 Program 2G01 Swedish
1 1 432 2652-07 Instruction plate Plaque instruction utilisation 3 Program 2G01 English
1 1 432 2652-09 Instruction plate Plaque instruction utilisation 3 Program 2G01 German
1 1 432 2652-12 Instruction plate Plaque instruction utilisation 3 Program 2G01 French
1 1 432 2652-15 Instruction plate Plaque instruction utilisation 3 Program 2G01 Italian
1 1 432 2652-17 Instruction plate Plaque instruction utilisation 3 Program 2G01 Spanish
1 1 432 2652-20 Instruction plate Plaque instruction utilisation 3 Program 2G01 Dutch
1 1 432 2652-24 Instruction plate Plaque instruction utilisation 3 Program 2G01 Danish
1 1 432 2652-28 Instruction plate Plaque instruction utilisation 3 Program 2G01 Finnish
1 1 432 2652-31 Instruction plate Plaque instruction utilisation 3 Program 2G01 Norwegian
1 1 432 2652-34 Instruction plate Plaque instruction utilisation 3 Program 2G01 Polish

4 1 432 2613-01 Type plate Numéro série plaque 3 EXSM665s

1 432 2613-03 Type plate Numéro série plaque 3 EXSM665e

Illustration

1

1 432 2614-03 Type plate Numéro série plaque 3 EXSM 680e

1 432 2613-51 Type plate Numéro série plaque 3 W3280X

1 432 2614-51 Type plate Numéro série plaque 3 W3350X

432 2614-01 Type plate Numéro série plaque 3 EXSM680s

Issue
Issue

Notes

Info

Remarques

USA

Payment system, USA,
English

Month
Month

Page
Page
25

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Control panel Clarus

Pupitre de commande Clarus

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

102223/1 2 3 2005

EXSM665c/s

EXSM680c

1 1 413 5901-01 Front panel Panneau avant 3 Clarus

1 413 6001-01 Front panel Panneau avant 3 Clarus

2 1 1 432 2750-01 Control panel Pupitre de commande 1,2
3 1 1 432 2630-01 Instruction plate Plaque instruction utilisation 3 Swedish

1 1 432 2630-02 Instruction plate Plaque instruction utilisation 3 English, Italian
1 1 432 2630-03 Instruction plate Plaque instruction utilisation 3 Japanese
1 1 432 2630-04 Instruction plate Plaque instruction utilisation 3 German
1 1 432 2630-02 Instruction plate Plaque instruction utilisation 3 English, Italian
1 1 432 2630-06 Instruction plate Plaque instruction utilisation 3 Danish
1 1 432 2630-09 Instruction plate Plaque instruction utilisation 3 Spanish
1 1 432 2630-10 Instruction plate Plaque instruction utilisation 3 Polish

4 1 432 2613-02 Type plate Numéro série plaque 3 EXSM665c

1 432 2613-04 Type plate Numéro série plaque 3 EXSM 665ca

1 432 2614-02 Type plate Numéro série plaque 3 EXSM680c

1 432 2614-04 Type plate Numéro série plaque 3 EXSM 680ca

1 432 2613-51 Type plate Numéro série plaque 3 W3280X

1 432 2614-51 Type plate Numéro série plaque 3 W3350X

5 1 1 471 9628-32 Emergency stop Arrêt d'urgence 1,2
6 1 1 471 9628-33 Contact block Bloc de connexion 1,2
7 1 1 432 3192-61 Cable set Jeu de câbles 3
8 1 1 432 3192-72 Cable set Jeu de câbles 3
9 1 1 432 3192-78 Cable set Jeu de câbles 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
27

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Electrical components Exacta

Composants électriques Exacta

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102125/1 1 11 2004

Info

1 1 432 2167-01 Mounting plate Plaque de montage 3
2 1 471 8988-11 Printed circuit board Circuit imprimé 1,2
3 6 471 7958-02 Support Support 3
4 1 438 9564-01 Control unit Organe de direction 1,2 230V
5 1 471 9558-12 Transformer Transformateur 1
6 1 472 9913-43 Clamp Bride de fixation 3 Kit 25 pcs
7 1 471 8861-01 Level guard Limiteur de niveau 1,2
8 1 432 3910-01 Protective cover Couvercle de protection 3 Rear

9 1 432 3909-01 Protective cover Couvercle de protection 3 Front
10 4 432 3907-01 Grommet Oeillet 3
11 2 432 3908-01 Grommet Oeillet 3
12 1 432 3092-47 Cable set Jeu de câbles 3 X90-X45
13 1 432 3092-58 Cable set Jeu de câbles 3 X31-X92
14 1 432 3192-94 Cable set Jeu de câbles 3 X93
15 1 432 3097-05 Cable set Jeu de câbles 3 X20-X172
16 1 432 3092-26 Cable set Jeu de câbles 3 X33-X278
17 1 432 3092-42 Cable set Jeu de câbles 3 X91-X178
18 1 432 3093-20 Cable set Jeu de câbles 3 X94-X304
19 1 432 3092-51 Cable set Jeu de câbles 3 X37-X302
20 1 432 3098-31 Cable set Jeu de câbles 3 X36-X48
21 1 432 3097-31 Cable set Jeu de câbles 3 X35-X43
22 1 432 3194-03 Cable set Jeu de câbles 3 X24-X301
23 1 432 3092-78 Cable set Jeu de câbles 3 X23
24 1 432 3092-19 Cable set Jeu de câbles 3 X22-X40

Illustration

25 1

432 3096-93 Cable set Jeu de câbles 3 X30
26 1 432 3092-89 Cable set Jeu de câbles 3 X96
27 1 432 3096-10 Cable set Jeu de câbles 3 X21
28 Not used
29 1 432 3092-70 Cable set Jeu de câbles 3 X95

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
29

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Electrical components Clarus

Composants électriques Clarus

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

101765/4 7 3 2010

EXSM665c/s

EXSM680c

1 1 1 432 2159-01 Mounting plate Plaque de montage 3
2 1 1 432 2160-01 Mounting plate Plaque de montage 3
3 1 1 471 8997-03 Display Affichage 1,2
4 1 1 471 8993-01 Printed circuit board Carte circuit 1,2 Not configurated

1 438 7198-01 Printed circuit board Carte circuit 1,2 7G02, HW 1 I/O-card NON-

1 438 7198-06 Printed circuit board Carte circuit 1,2 7G02 DS 1 I/O-card NON-

1 432 7198-16 Printed circuit board Carte circuit 1,2 7G01 HW 1 I/O-card

1 438 7198-09 Printed circuit board Carte circuit 1,2 7G01, DS, 1 I/O-card

1 438 7198-13 Printed circuit board Carte circuit 1,2 7W01, DS, 2 I/O-cards

1 438 7198-04 Printed circuit board Carte circuit 1,2 7W02, DS, 2 I/O-cards, USA
1 438 7198-11 Printed circuit board Carte circuit 1,2 7W02, HW, 2 I/O-cards,

1 438 7198-14 Printed circuit board Carte circuit 1,2 7W22, HW, 2 I/O-cards,

1 438 7198-02 Printed circuit board Carte circuit 1,2 7G02, non-heated, 1 I/O-

1 438 7198-03 Printed circuit board Carte circuit 1,2 7W01, 2 I/O-cards English
1 438 7198-05 Printed circuit board Carte circuit 1,2 7W02, 2 I/O-cards NON-

1 438 7198-10 Printed circuit board Carte circuit 1,2 7W02, HW, 2 I/O-cards

1 438 7198-08 Printed circuit board Carte circuit 1,2 7G01, 1 I/O-card English
1 438 7198-12 Printed circuit board Carte circuit 1,2 7G01, 1 I/O-card French
1 438 7198-07 Printed circuit board Carte circuit 1,2 7G02, 1 I/O-card NON-

1 438 7198-15 Printed circuit board Carte circuit 1,2 7G22, HW, 1 I/O-card,

5 4 4 438 0299-01 Spacer Entretoise 3
6 1 1 438 9564-01 Control unit Organe de direction 1,2 230V
7 Rq Rq 471 7958-02 Support Support 3
8 1 1 471 8792-01 Transformer Transformateur 3

9 1 1 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A
10 1 1 472 9913-43 Clamp Bride de fixation 3 Kit 25 pcs
11 1 1 471 8861-01 Level guard Limiteur de niveau 1,2
12 1 1 432 2161-01 Cover Couvercle 3
13 Printed circuit board Carte circuit 1,2 I/O-card
14 Printed circuit board Carte circuit 1,2 I/O-card
15 1 1 471 8793-01 Card reader Lecteur de carte 1
16 1 1 432 0150-01 Bracket Pièce de retenue 3
17 1 1 432 0149-01 Rubber cap Capuchon caoutchouc 3
18 1 1 432 2162-01 Protective cover Couvercle de protection 3
19 1 1 432 3086-92 Cable set Jeu de câbles 3 A11X5
20 4 4 Plug Fiche 3 Ø3,5
21 4 4 Plug Bonde 3 Ø6,5
22 1 1 432 3097-92 Cable set Jeu de câbles 3 A1X6-A2X6
23 1 1 432 3095-15 Cable set Jeu de câbles 3 A11X2-A1X5
24 1 1 432 3094-41 Cable set Jeu de câbles 3 A1X4-X301
25 1 1 432 3092-78 Cable set Jeu de câbles 3 A1X1-Temp. sensor
26 1 1 432 2981-01 Cable set Jeu de câbles 3
27 1 1 432 3093-75 Cable set Jeu de câbles 3 A11X3-X172
28 1 1 432 3092-41 Cable set Jeu de câbles 3 X91-X178
29 1 1 432 3092-59 Cable set Jeu de câbles 3 A11X4-X92

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

HEATING,USA

HEATING,USA

English

English

English

USA

PLUS NON-HEATING,USA

card NON-HEATING,USA

HEATING,USA

NON-HEATING,USA

HEATING,USA

PLUS NON-HEATING,USA

Page
Page
31

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Electrical components Clarus

Composants électriques Clarus

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

101765/4 7 3 2010

EXSM665c/s

EXSM680c

30 1 1 432 3092-47 Cable set Jeu de câbles 3 X90-X45
31 1 1 432 3093-20 Cable set Jeu de câbles 3 X94-X304
32 1 1 432 3192-94 Cable set Jeu de câbles 3 X93
33 1 1 432 3092-56 Cable set Jeu de câbles 3 X13-X12
34 1 1 432 3093-30 Cable set Jeu de câbles 3 A11X7-X49
35 1 1 432 3092-15 Cable set Jeu de câbles 3 A11X8-X47
36 1 1 432 3097-20 Cable set Jeu de câbles 3 A11X9-X48
37 1 1 432 3092-51 Cable set Jeu de câbles 3 A11X10-X302
38 1 1 432 3092-43 Cable set Jeu de câbles 3 A11X11-X42
39 1 1 432 3095-25 Cable set Jeu de câbles 3 A11X14-X43
40 1 1 432 3094-16 Cable set Jeu de câbles 3 A11X15-X41
41 1 1 432 3092-19 Cable set Jeu de câbles 3 A11X16:3-X40
42 4 4 438 0299-01 Spacer Entretoise 3
43 1 1 432 3092-89 Cable set Jeu de câbles 3 X96
44 1 1 432 3095-04 Cable set Jeu de câbles 3 A11X1-A12X2
45 1 1 432 3092-16 Cable set Jeu de câbles 3 A12X4-X63
46 1 1 432 3092-50 Cable set Jeu de câbles 3 A12X6-X69
47 1 1 432 3093-32 Cable set Jeu de câbles 3 A12X7-X66
48 1 1 432 3092-17 Cable set Jeu de câbles 3 A12X8-X65
49 1 1 432 3098-32 Cable set Jeu de câbles 3 A12X9-X62
50 1 1 432 3192-02 Cable set Jeu de câbles 3 A11X11-A12X10
51 1 1 432 3095-27 Cable set Jeu de câbles 3 A12X14-X61
52 1 1 432 3094-25 Cable set Jeu de câbles 3 A12X15-X60
53 1 1 432 3092-70 Cable set Jeu de câbles 3 X95

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
33

Year
Year

Group
Groupe

Page
Page
35

EXSM665c/s,EXSM680c
Electric components connection

Composants électriques raccordement électrique

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

102224/1 1 12 2004

Info

1 1 432 2154-01 Mounting plate Plaque de montage 3

2 2 438 9636-22 Contactor Relais 1,2 50Hz K3-10

2 438 9636-23 Contactor Relais 1,2 60Hz K3-10
2 438 9636-92 Contactor Relais 1,2 50Hz K3-22
2 438 9636-93 Contactor Relais 1,2 60Hz K3-22

3 2 471 8767-01 Block Cale 3 SL10

4 1 471 7859-12 Clamp Attache 3 Lower part

5 1 471 7859-16 Clamp Attache 3 Upper part

6 1 438 8785-01 Printed circuit board Carte circuit 1,2 Exacta

1 438 8786-01 Printed circuit board Carte circuit 1,2 Clarus
7 2 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A
8 Rq 471 7958-02 Support Support 3
9 1 438 8787-01 Printed circuit board Carte circuit 1,2 Clarus

10 1 471 8759-01 Block Cale 3
11 1 471 8759-51 Cover Couvercle 3
12 1 432 2156-12 Cover Couvercle 3 Without hole
13 3 432 2954-03 Cable set Jeu de câbles 3

3 432 2954-04 Cable set Jeu de câbles 3 200-240V

14 1 762 1218-10 Grommet Oeillet 3 Ø41
15 1 762 1218-10 Grommet Oeillet 3 Ø41
16 1 762 1218-10 Grommet Oeillet 3 Ø41
17 1 432 3092-86 Cable set Jeu de câbles 3 X44-L1, N/L2
18 1 432 3192-52 Cable set Jeu de câbles 3 X46
19 3 432 2954-13 Cable set Jeu de câbles 3

3 432 2954-14 Cable set Jeu de câbles 3

20 1 432 3106-01 Cable set Jeu de câbles 3

Illustration

21 2

432 2963-01 Cable set Jeu de câbles 3 Heating
22 1 438 8797-01 Printed circuit board Carte circuit 1,2
23 2 471 8750-11 •Fuse •Porte-fusible 1,2 1,25A
24 1 438 7950-02 Cover washer Rondelle protection 3 14-pole
25 1 438 7950-01 Cover washer Rondelle protection 3 4-pole
26 1 432 3045-01 Cable set Jeu de câbles 3
27 1 432 3092-25 Cable set Jeu de câbles 3 X44-X144
28 1 432 2982-02 Cable set Jeu de câbles 3 Ground

1 432 2983-02 Cable set Jeu de câbles 3 Ground

29 1 438 9678-13 Main switch Main switch 1 4-pole, 50A 400-415V 3NAC

1 438 9678-14 Main switch Main switch 1 4-pole, 70A 230V 3AC/400-

1 438 9678-04 Main switch Main switch 1 3-pole, 70A 230V 3AC

Issue
Issue

Notes
Remarques

415V 3NAC

Month
Month

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c

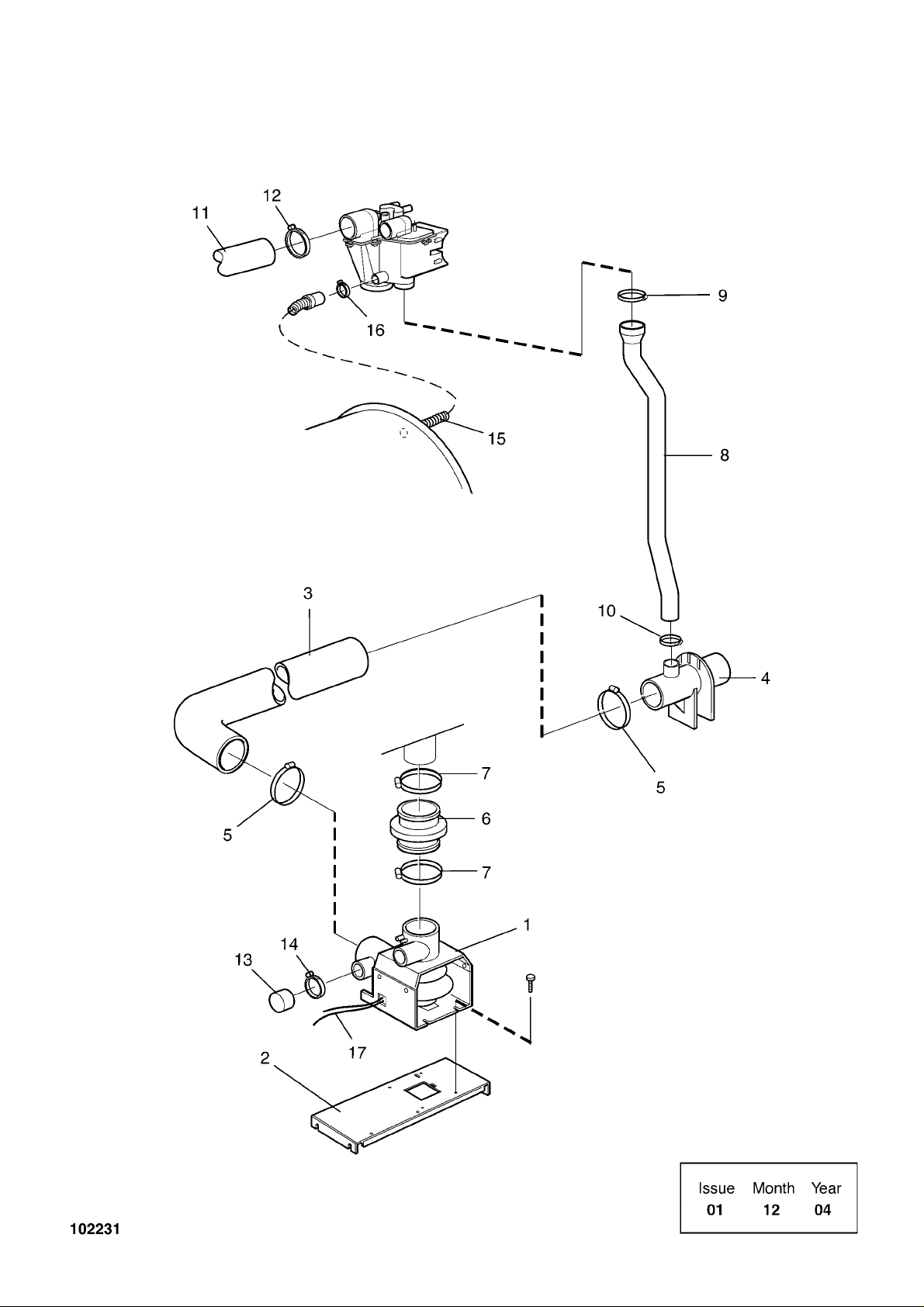

Drain valve and hoses

Purgeur et flexible

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

102231/1 4 4 2008

EXSM665c/s

EXSM680c

1 1 1 472 8754-14 Drain valve Vanne de vidange 1,2 Complete Group 81
2 1 413 5917-01 Brace Montant 3

1 413 6017-01 Brace Montant 3

3 1 471 4835-08 Drain hose Flexible de vidange 1,2

1 471 4835-10 Drain hose Flexible de vidange 1,2
4 1 1 438 0084-03 Drain pipe connection Raccord de vidange 3
5 5 5 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
6 1 1 471 2904-01 Connection Flexible caoutchouc 3
7 2 2 736 2852-51 Hose clamp Attache flexible 3 Ø93-110
8 1 432 2520-03 Hose Flexible 1,2

1 432 2520-04 Hose Flexible 1,2
9 1 1 736 2840-51 Hose clamp Attache flexible 3 Ø50-63

10 1 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
11 1 471 8128-72 Hose Flexible 1

1 471 8128-71 Hose Flexible 1

12 2 2 736 2840-51 Hose clamp Attache flexible 3 Ø50-63
13 1 1 471 2032-39 Hood Capot 3
14 2 2 736 2831-51 Hose clamp Attache flexible 3 Ø36-42
15 1 432 2508-02 Hose Flexible 1,2

1 432 2508-01 Hose Flexible 1,2

16 2 2 736 2825-51 Hose clamp Attache flexible 3 Ø32
17 1 1 413 2973-01 Cable set Jeu de câbles 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
37

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Water connections

Raccords d'eau

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

102232/1 4 8 2010

EXSM665c/s

EXSM680c

1 1 1 432 2301-01 Siphon breaker Rupteur de siphon 3
2 Rq Rq 471 8175-01 Plug Fiche 3
3 1 1 471 8644-02 Plug Fiche 3 El-drain
4 1 413 5927-01 Hose Flexible 1

1 413 5927-02 Hose Flexible 1
5 1 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
6 1 1 471 7871-04 Hose clamp Attache flexible 3
7 Rq Rq 438 8110-00 Hose Flexible 1 Per 1 m
8 Rq Rq 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
9 1 1 471 4792-01 Tool Outil 3

10 1 1 762 9102-05 Cable tie Collier de serrage 3

* 11 Rq Rq 432 2313-01 Hose Flexible 1 L=550

12 Rq Rq 736 2825-51 Hose clamp Attache flexible 3 Ø32
13 Rq Rq 471 8693-21 Filter Filtre 3
14 Rq Rq 472 6761-01 Cover washer Rondelle protection 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
39

Year
Year

Group
Groupe

Page
Page
41

EXSM665c/s,EXSM680c
Inlet valves and cable set

Inlet valves and cable set

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101792/1 2 11 2009

Info

1 1 471 8240-63 Valve Electrovanne 1,2 4-way, 208-240V 50/60Hz, BSP

1 471 8240-69 Valve Electr ovanne 1,2 4-way, 208-240V 50/60Hz, NH

1 471 6860-18 •Coil •Bobine 1,2 208-240V Green
1 471 6860-19 •Coil •Bobine 1,2 208-240V Orange
1 471 6860-20 •Coil •Bobine 1,2 208-240V White
1 471 8240-91 •Coil •Bobine 1,2 208-240V Grey

2 2 471 8210-70 Valve Electrovanne 1,2 208-240V 50/60Hz, BSP

2 471 8210-79 •Coil •Bobine 1,2 50/60 Hz
2 471 8210-71 Valve Electr ovanne 1,2 208-240V 60Hz, NH USA USA
2 471 8210-78 •Coil •Bobine 1,2 60Hz

3 1 432 3098-53 Cable set Jeu de câbles 3 X53:D-
4 1 432 3192-46 Cable set Jeu de câbles 3 X53:C-
5 1 432 3192-45 Cable set Jeu de câbles 3 X53:A-

Illustration

Issue
Issue

Notes
Remarques

USA USA

Month
Month

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Steam components

Composants

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

102259/1 2 3 2005

EXSM665c/s

EXSM680c

1 1 1 413 5929-01 Steam injector Injecteur de vapeur 1
2 1 471 8126-18 Hose Flexible 1

1 471 8126-39 Hose Flexible 1
3 1 1 471 8670-03 Nipple Raccord 3
4 1 1 471 8279-03 Valve Electrovanne 1,2 50/60 Hz

1 1 471 8279-08 •Repair kit •Kit de réparation 1,2
5 1 1 471 2937-01 Bracket Support 3
6 1 1 438 0680-02 Plate Plaque 3
7 3 3 471 8341-46 Screw Vis 3 MRT6X16
8 1 1 471 8622-01 Nipple Raccord 3 1/2''-3/4'' 50Hz
9 1 1 744 3115-06 Filter Filtre 3 R 3/4''

10 1 471 8604-08 Bushing Douille 3
11 1 438 0330-01 Bracket Support de montage 3
12 1 471 8308-07 Clamp Bride de fixation 3
13 4 731 2318-01 Nut Écrou 3 M8
14 2 725 2366-61 Screw Vis 3 M6SF 6X12
15 1 1 438 0341-02 Washer Rondelle 1
16 1 1 413 2975-01 Cable set Jeu de câbles 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
43

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Spray system

Assemblage articulé et plaque

Item

Qua.

Article

Qua.

1 1 471 9883-02 Nozzle Tuyère 1
2 2 740 4209-00 O-ring Joint torique 1
3 1 471 9884-01 Muff Tubulure 3
4 1 471 8690-21 Angle connector Raccord d'angle 3 8/6
5 1 471 8143-02 Hose Flexible 1,2 L=5000
6 1 471 8164-01 Grommet Oeillet 3
7 1 471 8688-14 Nipple Raccord 3
8 2 471 8636-20 Nipple Raccord 3
9 1 438 4125-01 Filter Filtre 1,2

10 1 471 8690-28 Angle connector Raccord d'angle 3
11 1 432 0054-02 Pipe Tube 3
12 1 432 2310-01 Mounting plate Plaque de montage 3
13 3 471 7885-01 Cable tie Collier de serrage 3
14 2 471 7873-01 Cable tie Collier de serrage 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

102233/1 1 12 2004

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
45

Year
Year

Group
Groupe

EXSM665c/s,EXSM680c
Detergent container

Compartiment à savon

Item

Qua.

Article

Qua.

1 1 432 2401-02 Detergent container Compartiment à savon 1,2
2 2 432 2404-01 •Siphon •Siphon 1,2
3 1 432 2405-01 •Cover •Couvercle 1,2
4 1 432 2406-01 •Cover •Couvercle 1,2
5 2 432 2407-01 •Shaft •Arbre 3
6 1 438 8103-01 •Seal •Joint 1,2
7 1 432 2409-01 Cover Couvercle 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

101771/2 1 12 2004

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
47

Year
Year

Page
Page

1

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
413 2918-05 23

413 2918-06 23
413 2918-08 23
413 2973-01 37
413 2974-01 21
413 2975-01 43
413 5003-02 9
413 5901-01 9
413 5901-01 27
413 5901-11 9
413 5901-11 25
413 5901-21 9
413 5903-01 9
413 5903-02 9
413 5904-01 9
413 5905-01 9
413 5905-10 9
413 5906-01 9
413 5907-01 9
413 5907-02 9
413 5907-03 9
413 5907-04 9
413 5908-01 9
413 5908-02 9
413 5911-01 7
413 5913-01 11
413 5917-01 37
413 5918-01 7
413 5920-01 9
413 5921-01 9
413 5924-01 9
413 5926-01 9
413 5927-01 39
413 5927-02 39
413 5929-01 43
413 5933-01 7
413 6001-01 9
413 6001-01 27
413 6001-11 9
413 6001-11 25
413 6001-21 9
413 6003-01 9
413 6004-01 9
413 6005-01 9
413 6005-10 9
413 6006-01 9
413 6007-01 9
413 6007-02 9
413 6007-03 9
413 6007-04 9
413 6008-01 9
413 6008-02 9
413 6011-01 7
413 6013-01 13
413 6017-01 37
413 6018-01 7
413 6020-01 9
413 6021-01 9
413 6033-01 7
432 0054-02 45
432 0113-01 17
432 0113-02 17
432 0149-01 31
432 0150-01 31
432 1229-01 21
432 1267-01 17

432 1344-01 17
432 1421-01 7
432 2154-01 35
432 2156-12 35
432 2159-01 31
432 2160-01 31
432 2161-01 31
432 2162-01 31
432 2167-01 29
432 2170-01 9
432 2182-01 9
432 2301-01 39
432 2310-01 45
432 2313-01* 39
432 2401-02 47
432 2404-01 47
432 2405-01 47
432 2406-01 47
432 2407-01 47
432 2409-01 47
432 2508-01 37
432 2508-02 37
432 2520-03 37
432 2520-04 37
432 2613-01 25
432 2613-02 27
432 2613-03 25
432 2613-04 27
432 2613-51 25
432 2613-51 27
432 2614-01 25
432 2614-02 27
432 2614-03 25
432 2614-04 27
432 2614-51 25
432 2614-51 27
432 2630-01 27
432 2630-02 27
432 2630-03 27
432 2630-04 27
432 2630-06 27
432 2630-09 27
432 2630-10 27
432 2650-06 25
432 2650-07 25
432 2650-08 25
432 2650-09 25
432 2650-50 25
432 2651-37 25
432 2652-06 25
432 2652-07 25
432 2652-09 25
432 2652-12 25
432 2652-15 25
432 2652-17 25
432 2652-20 25
432 2652-24 25
432 2652-28 25
432 2652-31 25
432 2652-34 25
432 2720-03 25
432 2720-15 25
432 2720-19 25
432 2750-01 27
432 2905-15 19
432 2953-06 7

432 2953-07 7
432 2954-03 35
432 2954-04 35
432 2954-13 35
432 2954-14 35
432 2963-01 35
432 2977-01 7
432 2981-01 31
432 2982-02 35
432 2983-02 35
432 2991-02 21
432 3045-01 35
432 3086-92 31
432 3092-15 33
432 3092-16 33
432 3092-17 33
432 3092-19 29
432 3092-19 33
432 3092-25 35
432 3092-26 29
432 3092-41 31
432 3092-42 29
432 3092-43 33
432 3092-47 29
432 3092-47 33
432 3092-50 33
432 3092-51 29
432 3092-51 33
432 3092-56 33
432 3092-58 29
432 3092-59 31
432 3092-70 29
432 3092-70 33
432 3092-78 29
432 3092-78 31
432 3092-86 35
432 3092-89 29
432 3092-89 33
432 3093-20 29
432 3093-20 33
432 3093-30 33
432 3093-32 33
432 3093-75 31
432 3094-16 33
432 3094-25 33
432 3094-41 31
432 3095-04 33
432 3095-15 31
432 3095-25 33
432 3095-27 33
432 3096-10 29
432 3096-93 29
432 3097-05 29
432 3097-20 33
432 3097-31 29
432 3097-92 31
432 3098-31 29
432 3098-32 33
432 3098-53 41
432 3106-01 35
432 3192-02 33
432 3192-45 41
432 3192-46 41
432 3192-52 35
432 3192-61 27
432 3192-72 27

432 3192-78 27
432 3192-94 29
432 3192-94 33
432 3194-03 29
432 3907-01 29
432 3908-01 29
432 3909-01 29
432 3910-01 29
432 5157-02 15
432 5157-02 17
432 7198-16 31
438 0033-01 15
438 0033-01 17
438 0084-03 37
438 0299-01 31
438 0299-01 33
438 0330-01 43
438 0341-02 43
438 0458-01 11
438 0458-01 13
438 0459-01 11
438 0459-01 13
438 0628-01 7
438 0630-01 7
438 0654-01 13
438 0658-11 7
438 0658-12 7
438 0663-04 13
438 0663-05 13
438 0664-10 13
438 0665-11 17
438 0665-12 17
438 0666-03 17
438 0670-31 13
438 0670-32 13
438 0680-02 43
438 4117-04 15
438 4125-01 45
438 4126-02 15
438 4126-02 17
438 4128-01 15
438 4128-01 17
438 4130-02 15
438 4132-02 15
438 4132-02 17
438 4158-11 7
438 4158-12 7
438 4176-02 11
438 4182-01 7
438 4184-01 7
438 4219-01 15
438 4326-21 15
438 4326-22 15
438 4420-20 11
438 4426-11 11
438 4520-03 13
438 4521-20 13
438 4832-01 17
438 5335-01 9
438 7198-01 31
438 7198-02 31
438 7198-03 31
438 7198-04 31
438 7198-05 31
438 7198-06 31
438 7198-07 31

Page
Page

2

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
438 7198-08 31

438 7198-09 31
438 7198-10 31
438 7198-11 31
438 7198-12 31
438 7198-13 31
438 7198-14 31
438 7198-15 31
438 7950-01 35
438 7950-02 35
438 8103-01 47
438 8110-00 39
438 8158-02 21
438 8650-02 15
438 8650-02 17
438 8785-01 35
438 8786-01 35
438 8787-01 35
438 8797-01 35
438 9561-01 19
438 9563-01 7
438 9564-01 29
438 9564-01 31
438 9636-22 35
438 9636-23 35
438 9636-92 35
438 9636-93 35
438 9678-04 35
438 9678-13 35
438 9678-14 35
438 9705-81 21
438 9706-01 21
438 9799-03 21
438 9799-03 23
438 9799-12 21
438 9799-12 23
471 2032-39 37
471 2431-28 15
471 2431-29 15
471 2439-04 11
471 2439-73 11
471 2440-12 11
471 2440-12 13
471 2440-89 11
471 2441-06 9
471 2574-02 11
471 2904-01 37
471 2937-01 43
471 4417-11 11
471 4447-11 11
471 4792-01 39
471 4835-08 37
471 4835-10 37
471 5511-01 17
471 5516-02 17
471 5523-00 17
471 5525-01 17
471 5631-00 17
471 6860-18 41
471 6860-19 41
471 6860-20 41
471 7565-21 9
471 7674-01 15
471 7674-01 17
471 7704-01 21
471 7705-08 21

471 7814-02 15
471 7814-02 17
471 7859-12 35
471 7859-16 35
471 7864-01 7
471 7864-01 9
471 7871-04 39
471 7873-01 45
471 7885-01 45
471 7958-02 29
471 7958-02 31
471 7958-02 35
471 7961-02 15
471 7961-02 17
471 8126-18 43
471 8126-39 43
471 8128-71 37
471 8128-72 37
471 8143-02 45
471 8153-01 9
471 8162-02 9
471 8164-01 45
471 8175-01 39
471 8192-01 7
471 8210-70 41
471 8210-71 41
471 8210-78 41
471 8210-79 41
471 8240-63 41
471 8240-69 41
471 8240-91 41
471 8279-03 43
471 8279-08 43
471 8308-07 43
471 8311-00 11
471 8320-05 13
471 8328-02 13
471 8328-04 11
471 8341-18 15
471 8341-46 7
471 8341-46 43
471 8341-51 15
471 8341-51 17
471 8341-85 15
471 8341-85 17
471 8342-47 19
471 8356-08 21
471 8356-13 21
471 8402-01 11
471 8502-10 21
471 8502-14 11
471 8512-01 11
471 8551-02 11
471 8551-03 13
471 8604-08 43
471 8622-01 43
471 8628-51 13
471 8636-20 45
471 8641-01 9
471 8644-02 39
471 8670-03 43
471 8688-14 45
471 8690-21 45
471 8690-28 45
471 8693-21 39
471 8750-11 31

471 8750-11 35
471 8759-01 35
471 8759-51 35
471 8767-01 35
471 8792-01 31
471 8793-01 31
471 8826-01 21
471 8827-01 21
471 8861-01 29
471 8861-01 31
471 8988-11 29
471 8993-01 31
471 8997-03 31
471 9222-59 11
471 9222-59 13
471 9558-12 29
471 9628-32 27
471 9628-33 27
471 9811-11 7
471 9811-13 7
471 9883-02 45
471 9884-01 45
472 6149-06 13
472 6529-11 13
472 6761-01 39
472 8754-14 37
472 9902-11 11
472 9902-46 13
472 9911-41 15
472 9913-22 7
472 9913-43 29
472 9913-43 31
472 9913-91 21
472 9929-24 23
472 9929-25 23
725 2366-61 11
725 2366-61 13
725 2366-61 43
725 2536-51 7
725 2630-51 7
731 2316-42 17
731 2318-01 43
732 2118-01 11
732 2118-01 13
732 2122-01 7
732 2122-01 21
732 2124-01 7
732 3116-14 15
732 3116-14 17
734 1153-09 15
734 1153-09 17
734 1164-01 13
734 1178-01 7
734 1178-01 13
734 1186-01 7
734 1186-01 11
735 3126-01 15
735 3126-01 17
735 3173-10 13
736 2816-51 39
736 2825-51 37
736 2825-51 39
736 2831-51 37
736 2837-51 37
736 2840-51 37
736 2846-51 37

736 2846-51 39
736 2852-51 37
740 4209-00 45
744 3115-06 43
762 1191-10 9
762 1209-10 9
762 1218-10 35
762 9102-05 39

461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338

Telephone: [phone]

Parts and Service FAX: [phone]

Sales and Administration FAX: [phone]
