Wamsler WP 01 Installation And User Manual

WP01_1_2010_de_en_fr_it_V10.doc 1 / 96

Aufstell- und Bedienungsanleitung

Pelletofen WP 01

Installation and User Manual

Pellet Stove WP 01

Instructions d’installation et de service

Poêle à granulés WP 01

Istruzioni per uso e installazione

Stufa a pellet WP 01

WP01_1_2010_de_en_fr_it_V10.doc 2 / 96

Vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres Gerätes die Anleitung! So vermeiden

Sie Schäden, die durch unsachgemäße Installation oder Handhabung hervorgerufen werden
können. Ihr Gerät wird Sie und die Umwelt lange mit einer optimalen Funktion verwöhnen.

Behagliche Wärme und viele gemütliche Stunden mit Ihrem Pelletofen wünscht Ihnen
Ihre WAMSLER Haus und Küchentechnik GmbH.

Inhaltsverzeichnis

1 Wichtige allgemeine Hinweise 3
2 Maßzeichnung, Kabelplan 4
3 Systemanforderungen 5

3.1 Mindestlaufzeiten / Auslegung externer Regler 5

3.2 Raum- und Umgebungstemperaturen/-feuchtigkeit beim Betrieb 5

3.3 Schornsteinanschluss 5

3.4 Verbrennungsluftversorgung 5

3.5 Pelletqualität 6

3.6 Reinigung, Wartung und Pflege 6

3.7 Netzspannung / Spannungsversorgung 6

4 Geräte- und Funktionsbeschreibung 7

4.1 Technische Daten 7

4.2 Lieferumfang 7

4.3 Funktionsbeschreibung 7

4.4 Bedienung und Heizbetrieb 9

4.5 Leistungsvorwahl 9

4.6 Erstinbetriebnahme 9

4.6.1 Vorratsbehälter auffüllen 10

4.6.2 Einschaltvorgang 10

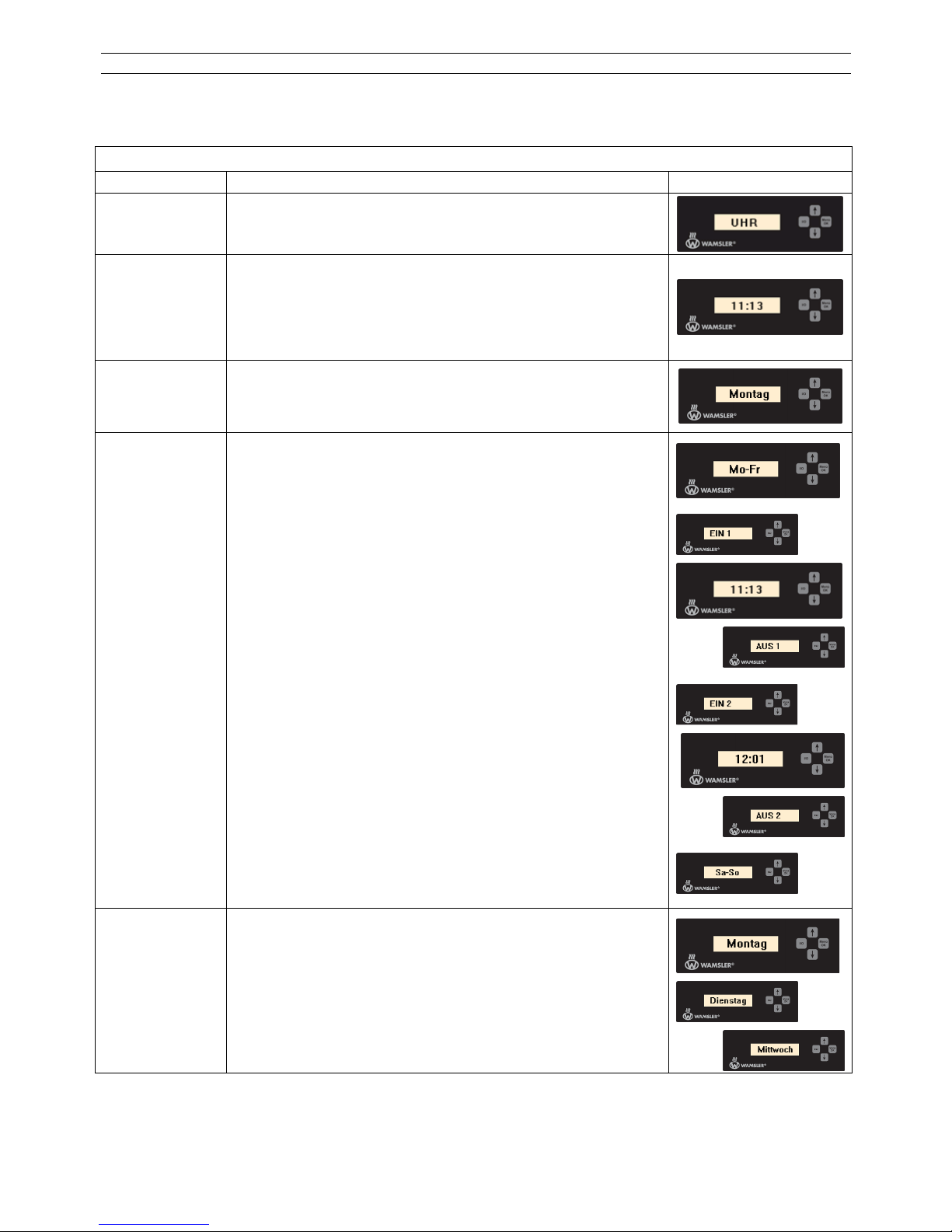

4.7 Steuerung 11

4.8 Vor dem Start / Zündung 16

5 Störungsanalyse, Störungscodes 16
6 Reinigung und Pflege 17

6.1 Überprüfung und Reinigung der Brennerschale 17

6.2 Reinigen der Sichtscheibe 18

6.3 Reinigung der Oberflächen 18

7 Wartung 18

7.1 Reinigen der Heizgaszüge 19

7.2 Reinigung der Aschenlade 20

7.3 Reinigung der Brennerschale 20

7.4 Kontrolle von Luftansaugrohr 20

7.5 Kontrolle und Reinigung der elektrischen Bauteile 21

7.6 Abschluss der Wartungsarbeiten, Probelauf 21

8 Brandschutzbestimmungen 21

8.1 Einrichtungsgegenstände im Strahlungsbereich 22

8.2 Einrichtungsgegenstände außerhalb des Strahlungsbereichs 22

8.3 Boden unter und vor dem Ofen 22

8.4 Gegenstände im Bereich der Zu- und Umluftöffnungen 22

8.5 Abstände zum Verbindungsstück (Rauchrohr) 22

9 Zugelassene Brennstoffe 23
10 Lagerung von Pellets 23
11 EG-Konformitätserklärung 23
12 Kundendienst / Ersatzteile 24
13 Ihr Fachbetrieb 24

WP01_1_2010_de_en_fr_it_V10.doc 3 / 96

1 Wichtige allgemeine Hinweise

Bei Installation und Betrieb dieser Feuerstätte sind die Anleitungen des Herstellers, die
europäischen Normen sowie die Vorschriften und Normen des Landes zu beachten, in
dem der Ofen aufgestellt und betrieben wird.

Der Pelletofen darf nur mit naturbelassenen Holzpellets nach DIN-PLUS oder Ö-Norm
M7135 mit einem Ø von 6 mm betrieben werden. Stückholz oder andere Brenn- und Abfallstof-

fe dürfen niemals verwendet werden.

In Europa gelten für Schornsteine die Europäische Norm EN 13384, für Abgasanlagen die

EN 15287 und für Verbindungsstücke die EN 1856-2.

In Deutschland gelten zusätzlich die Feuerungsverordnung (FeuVO), die Länderbauord­nungen, die Elektro-/VDE-Richtlinien und die Fachregeln Heizungs- und Luftheizungsbau.

Ferner ist die 1. Bundes-Immissionsschutz-Verordnung (1. BImSchV) zu beachten. Des
Weiteren muss die Feuerstätte vor Inbetriebnahme vom zuständigen Schornsteinfegermeister
abgenommen werden. Das Abnahmeprotokoll dient als Betriebserlaubnis.
Der Betrieb des Gerätes in Kombination mit einer raumlufttechnischen Anlage (z.B. Lüftungsan­lagen, Dunstabzugshauben, pneumatische Fördereinrichtungen etc.), sind die einschlägigen
technischen Regeln / Vorschriften (u.a. in Deutschland Kombination Lüftung – Feuerstätte
nur in Ausführung nach §4 FeuVO zulässig) zu beachten.

Die bestimmungsgemäße Verwendung wird nachfolgend erklärt.

Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden
übernehmen wir keine Haftung. Zur bestimmungsgemäßen Verwendung gehört auch die Ein­haltung der Bedienungs- und Montageanweisungen. Unerlaubte Eingriffe und Veränderungen
am Gerät führen zum Erlöschen der Gewährleistungs- und Garantieansprüche.

Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten
sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luft­heizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleistung
und Garantie. Der Anschluss und die Montage elektrischer Geräte dürfen nur durch eine Elekt-
rofachkraft erfolgen. Elektronische Bauteile wie u.a. Platine, und Bedienfeld sind elektrosta­tisch empfindlich.

Der Fachbetrieb hat im Rahmen der Endabnahme den Betreiber der Anlage immer in den Be­trieb, die Reinigung und Wartung der Anlage eingehend und qualifiziert einzuweisen. Hierbei ist
besonders auf die Verwendung geeigneter Brennstoffe, die regelmäßig notwendige Reinigung
durch den Betreiber, die notwendige Wartung und die Sicherheitshinweise einzugehen. Insbe­sondere bei Nichtbeachtung der Anleitungen sowie der vorgeschriebenen Reinigung und War­tung erlöschen Gewährleistung und Garantie.
Vor Inbetriebnahme unbedingt prüfen, dass sämtliches Zubehör aus Brennraum und Asche-
lade entnommen worden ist und der Pelletbehälter frei von Rückständen ist.

Die Reinigung der Feuerstätte muss regelmäßig durch den Betreiber erfolgen.
Für die Wartung der Feuerstätte empfehlen wir den Abschluss eines Wartungsvertrages zwi­schen Fachhändler und Betreiber. Die regelmäßige Wartung kann auch durch den technisch
versierten und vom Fachbetrieb fundiert eingewiesenen Betreiber stattfinden.

Vor den Arbeiten Netzstecker ziehen! Der Netzstecker bzw. die zugehörige Steckdose muss
jederzeit leicht zugänglich sein. Der Betrieb des Gerätes mit beschädigtem Netzkabel ist verbo­ten. Wenn das Netzkabel beschädigt wird, muss dieses sofort durch einen qualifizierten Fach­handwerker ersetzt werden, um Gefährdungen zu vermeiden.

WP01_1_2010_de_en_fr_it_V10.doc 4 / 96

Netzstecker des Ofens nicht im Betrieb ziehen! Ofen vorher ausschalten, Gebläsenach­lauf (Ausbrand) vollständig abwarten.

Mit richtigem Betrieb / Bedienung und guter Pflege / Wartung erhöhen Sie die Wertstabili­tät und Lebensdauer Ihres Gerätes. Sie sparen wertvolle Ressourcen und schonen unse­re Umwelt und Ihren Geldbeutel.

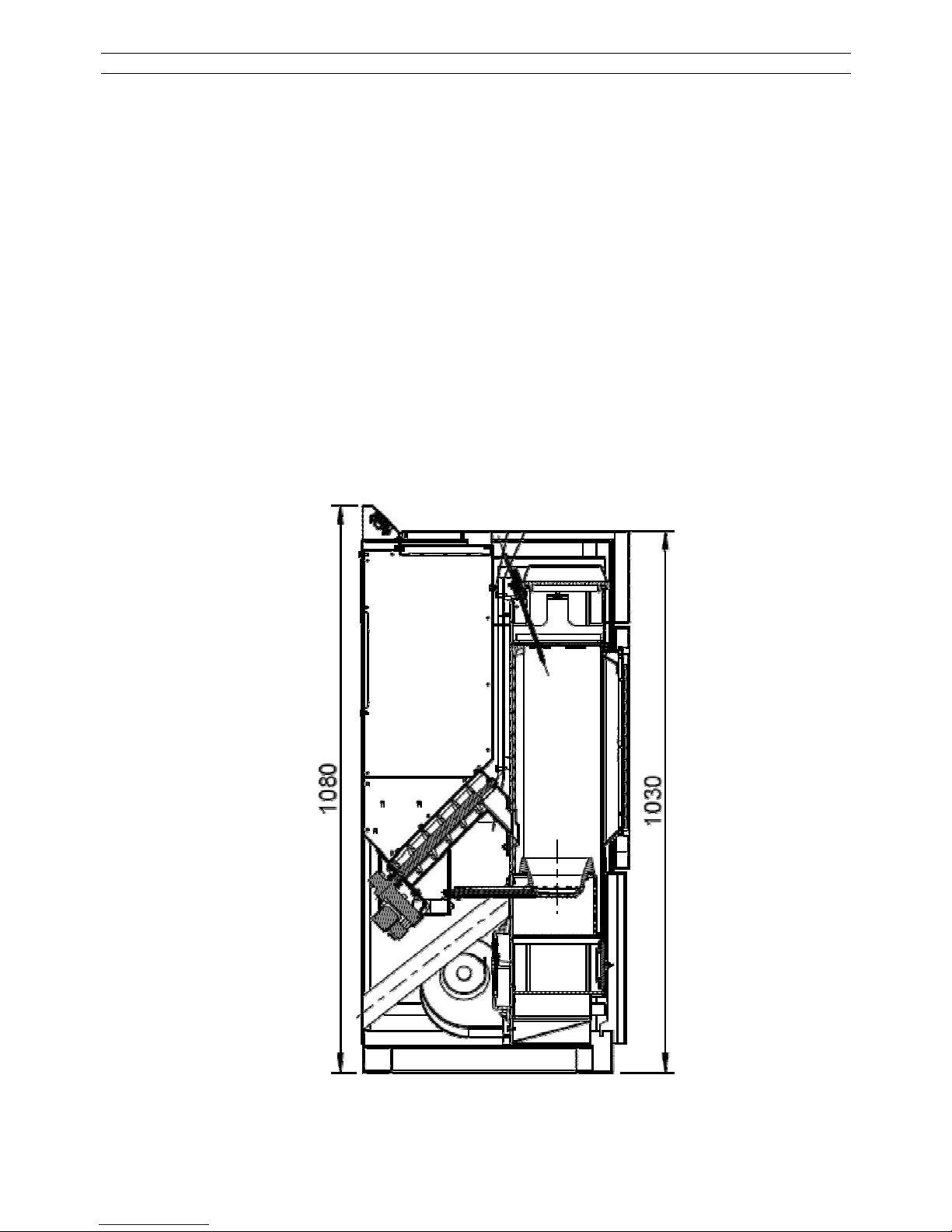

2 Maßzeichnung, Kabelplan

1

2

3

GND

+5V

Signal

Hallgeber

ws

rt

sw

Pt1000

Raumfühler

Zündung

M

PE

N
L

Rauchgasgebläse

M

PE

N
L

Querstromgebläse

M

PE

N
L

Schnecke

F 1,6 A T

321

321

321

321

21

8 polig6 polig

1
2

1
2
3

1
2
3

1
2
3

1
2
3

ext. Raumthermostat

Res Eingang

NiCrNi

Flammsensor

- ws

+ gn

Zuleitung 230V AC

50 Hz

SS8

SS7

Pt1000

Reserve

SS6

SK1

SS3

SS4

SS2

SS5

SS9

SS12

SS11

SS10

SS1

Bedienteilanschluss

WP01_1_2010_de_en_fr_it_V10.doc 5 / 96

3 Systemanforderungen

Unsere Geräte werden immer mit anderen bautechnischen Einrichtungen / Produkten verbun­den und stellen daher, wie alle technischen Produkte, für den störungsfreien Betrieb bestimmte
Systemanforderungen. Nachfolgend sollen einige besonders wichtige Anforderungen explizit
genannt werden. Diese Aufstellung erhebt keinen Anspruch auf Vollständigkeit. Bitte beachten
Sie alle Anleitungen / Angaben, wie bereits einleitend bemerkt. Im Vorfeld sollte immer eine
fundierte Anlagenplanung über einen Fachbetrieb erfolgen, damit die einzelnen Systemkompo­nenten auch aufeinander abgestimmt sind und die gewünschte Gesamtlösung erreicht wird.

3.1 Mindestlaufzeiten / Auslegung externer Regler

Bei Pellets handelt es sich um einen festen Brennstoff, der zum Zünden brennstoffbedingt mehr
Zeit benötigt als ein flüssiger oder gasförmiger Brennstoff. Der Zündvorgang bis zur ersten
Flamme benötigt bereits einige Minuten und erst ca. 15 Minuten nach dem Start, wenn das An­heizprogramm beendet ist, steht die volle Leistung des Gerätes zur Verfügung. Wird das Gerät
ausgeschaltet dauert es ebenfalls - im Gegensatz zu Öl- oder Gasfeuerungen - einige Minuten,
bis alle Pellets abgebrannt sind und die Flamme erlischt. Im Gerät ist daher eine Gebläsenach­laufzeit (Display Anzeige „INFO“) von einigen Minuten einprogrammiert, die ab- gelaufen sein
sollte, bevor das Gerät neu gestartet wird.

Bei Ansteuerung des Gerätes mit externem Regler sollte daher auf eine Mindestlaufzeit geach­tet werden. Zu diesem Zweck ist in der Steuerung eine Nachlaufzeit einprogrammiert (einstellen
über das Menü „INFO“). Nach Erreichen der Solltemperatur am Regler bleibt der Ofen noch für
die Dauer der Nachlaufzeit in Betrieb, bevor der Abbrandmodus beginnt.

3.2 Raum- und Umgebungstemperaturen/-feuchtigkeit beim Betrieb

Alle Geräte sind ausschließlich ausgelegt zum Betrieb in Wohnräumen mit normaler Luftfeuch­tigkeit und Wohnraumtemperaturen von +5°C bis +25°C (Umgebungstemperaturen bei Betrieb).
Bei höheren Temperaturen können im Betrieb Sicherheitseinrichtungen wirksam werden bzw.
bei niedrigeren Temperaturen sind bestimmte Mindesteinstellungen am Gerät vorzunehmen.
Bitte beachten Sie hierzu die jeweiligen Hinweise zum Heizbetrieb.
Alle Geräte sind nicht spritzwassergeschützt und dürfen nicht in Nassräumen aufgestellt wer­den.

3.3 Schornsteinanschluss

Der Anschluss an einen für feste Brennstoffe geeigneten Schornstein ist zwingend vor­geschrieben. Das Verbindungsstück muss aus Metall ausgeführt sein. Ihr zuständiger Be-

zirksschornsteinfegermeister berät Sie gerne. Eine Mehrfachbelegung (gemeinsamer Betrieb an
einem Schornstein) ist in Deutschland möglich. Der Förderdruck (Schornsteinzug = Unterdruck)
muss zwischen minimal 8 Pa und maximal 14 Pa liegen (Soll 12 Pa). Vor der Installation muss
immer eine Schornsteinberechnung erfolgen (EN 13384). Der Schornstein sorgt gerade bei
Spannungsausfall für den sicheren Abtransport der Rauchgase aus dem Gerät und übernimmt
somit eine wichtige Sicherheitsfunktion und muss richtig dimensioniert werden. Bei zu hohem
Schornsteinzug empfehlen wir den Einbau eines Zugbegrenzers.

3.4 Verbrennungsluftversorgung

Die Geräte arbeiten raumluftabhängig. Eine ausreichende Verbrennungsluftversorgung ist
zwingend notwendig. Unterdrücke im Aufstellraum sind nicht zulässig. Daher sind bei der Kom­bination mit raumlufttechnischen Anlagen (z.B. Lüftungsanlagen, Dunstabzugshauben, pneu­matische Fördereinrichtungen etc.) die einschlägigen technischen Regeln / Vorschriften zu be­achten.

WP01_1_2010_de_en_fr_it_V10.doc 6 / 96

3.5 Pelletqualität

Wir definieren alle Angaben auf DIN - geprüfte Pelletqualitäten mit max. 0,25% Aschegehalt,
einer Schüttdichte von ca. 650 kg/m³ und einem Heizwert Hu von mindestens 4,9 kWh/kg. Damit
entsprechen im Energiegehalt 500 Liter Heizöl ungefähr 1000 kg solcher Holzpellets. Als La­gervolumen benötigen 1000 kg dieser Pellets ca. 1,54 m³ Volumen. Beachten Sie die Hinweise
im Kapitel „Zugelassene Brennstoffe“.

Abweichungen von diesen Theoriewerten sind aufgrund der Toleranzfelder der DIN für Pellets
u.a. bei Aschegehalt, Schüttdichte, Zusammensetzung und Größe/Geometrie der Pellets nicht
zu vermeiden und führen zwangsweise zu Abweichungen bei verschiedenen Angaben.

Bei hoher Schüttdichte und spezieller Geometrie bzw. hohem Heizwert der Pellets, können in­terne Sicherheitseinrichtungen das Gerät in der Leistung zeitweise absenken, bis die Sollwerte
(=Nennwärmeleistung) wieder erreicht sind. Dies stellt keinen Mangel dar. Das Gerät moduliert.

3.6 Reinigung, Wartung und Pflege

In regelmäßigen Abständen ist eine Reinigung und Wartung notwendig, um die Geräte von Ruß
und Asche zu befreien. Ohne diese Maßnahmen können Störungen auftreten, für die wir keine
Haftung übernehmen können. Bitte beachten Sie die entsprechenden Hinweise in den Kapiteln
6 und 7. Regelmäßige Pflege, Reinigung und Wartung erhält auch die Effizienz Ihrer Anlage, da
gerade Ruß ein hervorragender Isolator ist und so die Wärmeabgabe / den Wirkungsgrad er­heblich reduzieren kann.

3.7 Netzspannung / Spannungsversorgung

230 V AC / 50 Hz (zulässiger Schwankungsbereich 195-255 V)

WP01_1_2010_de_en_fr_it_V10.doc 7 / 96

4 Geräte- und Funktionsbeschreibung

4.1 Technische Daten

Nennwärmeleistung (max. / min.) kW 8,8 / 2,4
Brennstoffverbrauch ca. (max. / min.) kg/h 1,85 / 0,8
Wirkungsgrad (max. / min.) % 92,4 / 93
Zugbedarf Pa 12 / 6
Inhalt Pellettank kg (Liter) 31 (48)
Stromanschluss V 230
Frequenz Hz 50
Max. Leistungsaufnahme VA 290
Leistungsaufnahme bei Heizbetrieb VA 60
Durchmesser Abgasstutzen mm 100
Gewicht ca. kg 105
Abmessungen (H x B x T) mm 1080 x 560 x 510

Wichtiger Hinweis:

Bitte notieren Sie direkt nach der Inbetriebnahme hier die Fertigungsnummer Ihres Ofens vom
Typenschild und bewahren Sie die Rechnung auf. Im Gewährleistungsfall oder für spätere

Ersatzteillieferungen benötigen wir immer die Artikelnummer und die Fertigungsnummer
des Gerätes, damit Sie die passenden Ersatzteile erhalten. Ohne Angabe der Fertigungsnum-

mer und des Kaufdatums können wir keine Gewährleistung anerkennen und Fehllieferungen
nicht ausschließen. Bewahren Sie alle Dokumente die mit Ihrem Gerät geliefert worden sind
dauerhaft auf, Sie unterstützen so etwaige Kundendienstleistungen oder Nachbesitzer des Ge­rätes.

Fertigungs-Nr. Ihres Gerätes unbedingt nach dem Kauf hier eintragen: _______________

4.2 Lieferumfang

Im Lieferumfang ist folgendes Zubehör enthalten:

• Hitzeschutzhandschuh, Hilfswerkzeug zum Öffnen der Tür, Anleitungen

4.3 Funktionsbeschreibung

Ein WAMSLER Pelletofen ist ein spezielles Heizgerät nur für den häuslichen Gebrauch und nur
für die Verfeuerung von Ø 6 mm Holzpellets geeignet. Das Gerät erzeugt im Heizbetrieb Warm­luft, die an den Raum abgegeben wird. Für den Heizbetrieb den Ofen einfach einschalten und
die gewünschte Leistungsstufe wählen. Bei Einsatz eines externen Reglers kann der Pelletofen
auch automatisch ein- und ausgeschaltet bzw. die Leistungsstufe automatisch moduliert wer­den. Die Holzpellets werden vollautomatisch in die Brennerschale gefördert und über eine elekt­rische Zündung angezündet.

Entsprechend der gewählten Heizleistung fördert die gesteuerte Förderschnecke selbsttätig die
richtige Brennstoffmenge nach. Die für die Verbrennung notwendige Luft strömt kontrolliert zur
Brennerschale. In der Brennkammer und den nach geschalteten Heizgaszügen brennen die
Gase aus und geben ihre Energie an die Umgebung ab.

Am Ende der Heizgaszüge befindet sich ein Absauggebläse, das abgestimmt auf Brennstoff­Menge und Verbrennungsluft, die Rauchgase sicher zum Schornstein führt.

WP01_1_2010_de_en_fr_it_V10.doc 8 / 96

In regelmäßigen Abständen muss die Brennerschale durch den Betreiber von Asche und Schla­cke gereinigt werden. Ebenso ist die Sichtscheibe vom Aschebelag zu reinigen, die bei der
Verbrennung von festen Brennstoffen immer anfallen. Zusätzlich ist eine regelmäßige Wartung
der Heizgaszüge notwendig, die durch einen Fachbetrieb durchgeführt werden sollte.

Die Geräte sind für die Aufstellung im Wohnraum konzipiert, geprüft und zugelassen. Für die
Verbrennung muss ausreichend Sauerstoff nachströmen können. Daher ist eine Kombination
mit raumlufttechnischen Anlagen, wie insbesondere Dunstabzugshaube, Lüftungsanlage oder
pneumatischer Förderanlage für Holzpellets, nur unter bestimmten Auflagen zulässig. Fragen
Sie dazu Ihren Bezirksschornsteinfegermeister oder Ihren ausführenden Fachbetrieb.

Funktionsschnitt

WP01_1_2010_de_en_fr_it_V10.doc 9 / 96

4.4 Bedienung und Heizbetrieb

Für die Bedienung des Gerätes stehen verschiedene Tasten zur Verfügung, die durch Anzeigen
ergänzt werden. In der Regel benötigen Sie zum Betrieb des Gerätes ausschließlich die

I/O-Taste und die Tasten „+“ und „-“.

 Mit der I/O-Taste schalten Sie das Gerät „Ein“ und „Aus“.
 Mit den Tasten +/- wählen Sie die gewünschte Leistung Ihres Gerätes vor.

Für den Automatikbetrieb können verschiedene Regler (Zubehör) angeschlossen werden. Aus­führliche Informationen hierzu werden nachfolgend beschrieben.

Achtung: Durch Drücken der „Menü“ – Taste springt das Display auf die Menüebene. Um
diese Ebene wieder zu verlassen, muss wiederum die Taste „Menü“ gedrückt werden, da
in der Menüebene, mit Ausnahme der I/O-Taste, die Bedienung des Gerätes nicht mög­lich ist! Wird länger als 60 Sekunden keine Taste gedrückt, erfolgt ein automatischer
Rücksprung auf die Bedienungsebene.

4.5 Leistungsvorwahl

Über die Tasten +/- kann die gewünschte Leistung des Gerätes jederzeit voreingestellt werden.
Der voreingestellte Wert bleibt auch nach dem Ausschalten des Gerätes so lange gespeichert,
bis manuell ein neuer Wert eingestellt wird. Nach dem Anheizprogramm geht das Gerät im
Heizprogramm automatisch auf die voreingestellte Leistung, solange kein interner oder ex­terner Regler eine andere Leistung anfordert. Die Leistung kann in 10 Stufen eingestellt wer­den. Dabei entspricht Stufe 10 der maximalen, Stufe 1 der minimalen Leistung.

4.6 Erstinbetriebnahme

Wichtige Hinweise:

• Feuerraumtür immer, auch im kalten Zustand, geschlossen halten.

• Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die Griffe

und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und Jugendliche, Ältere
Menschen und Tiere auf diese Gefahren aufmerksam, und halten sie sie während des Heiz­betriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung den beigelegten Schutz­handschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter 16 Jahren dürfen den
Ofen ohne Aufsicht Erziehungsberechtigter nicht bedienen.

• Auch die Verkleidungen können im Dauerbetrieb heiß werden. Benutzen Sie den mitgeliefer­ten Hitzeschutzhandschuh.

• Kinder und Jugendliche nicht unbeaufsichtigt in Ofennähe lassen!

• Alle Stahl- und Gussteile des Ofens wurden im Werk mit hochhitzebeständigem Lack be-

schichtet und eingebrannt. Beim ersten Anheizen des neuen Pelletofens trocknet der Lack
nach, dabei kann Geruch und Rauch entstehen! Hierzu bitte folgende Ratschläge beachten:

o Den Raum gut durchlüften, damit die freiwerdenden Dämpfe abziehen können.
o Während der Aushärtezeit ist der Lack noch weich. Lackierte Flächen möglichst nicht

berühren, um eine Beschädigung der Lackoberfläche auszuschließen.

o Das Aushärten des Lackes ist nach einiger Betriebszeit mit großer Heizleistung be-

endet.

Erst nachdem das Gerät gemäß Montageanleitung komplett installiert worden ist, dürfen Pellets
in den Vorratsbehälter gefüllt werden. Vorratsbehälter mit mindestens 5 kg Holzpellets füllen.

Im Pellettank, Brennraum oder Brennerschale dürfen sich keine Gegenstände befinden.

WP01_1_2010_de_en_fr_it_V10.doc 10 / 96

4.6.1 Vorratsbehälter auffüllen

Behälterdeckel öffnen. Die Naht des Pelletsacks auftrennen und Sack mit der Öffnung nach un­ten bis zum Schutzgitter in den Vorratsbehälter hineinstülpen und langsam entleeren. Nach
dem Füllen den Behälterdeckel schließen und während des Betriebes stets geschlossen halten.

Unser Tipp: Schütten Sie die Pellets langsam und nicht aus großer Höhe nach, damit wenig
Staub aufgewirbelt wird. Pellets lassen sich auch mit einem Eimer oder ähnlichem in den Vor­ratsbehälter füllen.

Achtung: Keine Fremdkörper in den Vorratsbehälter einwerfen; evtl. Schäden werden nicht im
Rahmen der Garantie / Gewährleistung behoben.

4.6.2 Einschaltvorgang

Bei der Erstinbetriebnahme ist die Förderschnecke noch völlig leer. Beim ersten Einschalten
fallen daher erst nach ca. 10 Minuten die ersten Pellets in die Brennerschale und die Zündung
ist bereits wieder ausgeschaltet. Gleiches gilt, wenn der Vorratsbehälter zu spät aufgefüllt wur­de und völlig leer gelaufen ist.

Vorgehensweise in beiden Fällen, damit das Gerät sicher zündet:

• Gerät über I/O-Taste einschalten und warten, bis das Anheizprogramm abgelaufen ist oder
die ersten Pellets in den Brennertopf fallen.

• Dann Gerät über I/O-Taste sofort wieder ausschalten und nach 5 Sekunden wieder neu
Starten. Das Anheizprogramm läuft nochmals ab und sobald die ersten Pellets in die Bren­nerschale fallen zündet das Gerät. Vorgang bei Bedarf nochmals wiederholen.

Unser Tipp:

Wenn der Vorratsbehälter völlig leer gelaufen war und in der Förderschnecke keine Pellets
mehr sind, können Sie die Zeit bis wieder Pellets in den Brennertopf fallen und das Gerät zün­det dadurch verkürzen, dass Sie eine Handvoll Pellets bis zur ersten Lochreihe in den Brenner­topf geben.

Achtung: Auf keinen Fall den Brennertopf ganz füllen, eine Fehlfunktion wäre die Folge!

WP01_1_2010_de_en_fr_it_V10.doc 11 / 96

4.7 Steuerung

Der Ofen verfügt über eine Digitalanzeige für die Steuerung der verschiedenen Funktionen. Im
Folgenden werden die Funktionen der Tasten beschrieben.

ERSTINBETRIEBNAHME

Arbeitsschritt Beschreibung Anzeige auf dem Display

Nach der Herstellung der Netzverbindung erscheint im Display das
Konfigurationsmenü (einmalig).

Mit ↑↓ Sprache einstellen.
Bestätigen mit „Menü OK“.

Aktuelle Uhrzeit und aktuellen Wochentag eingegeben:
„Menü OK“ (kurz drücken) wechselt zwischen Stunden und Minu­ten (blinkt entsprechend).
„Menü OK“ (lang drücken) wechselt zum Wochentag.
Einstellen mit (↑↓). Bestätigen mit „Menü OK“.

Bei Bedarf kann die Einstellung für einen externen Anschluss vor­genommen werden.
Es kann dabei zwischen dem im Gerät integrierten Raumtempera­turfühler, einem externen Raumtemperaturfühler, der als Öffner
oder Schließer funktionieren kann, oder einer externen Verriege­lung gewählt werden.

1. „kein Ext“ kein externer Raumtemperaturfühler angeschlossen

2. „verriege“ externe Abschaltung des Ofens z.B. durch eine Lüf­tungsanlage

3. „Thermost“ externer Raumtemperaturfühler angeschlossen
Eine der Bezeichnungen ist mit „Menü OK“ zu bestätigen.
Nach Abschluss dieser Einstellungen erscheint „konf ok“

mit „Menü OK“

Nachträgliche Änderung:
Mit „Menü OK“ (gedrückt halten) + Netz-AUS-Netz-EIN ist man
wieder im KONFIG-Menü und die Einstellungen können geändert
werden. Dabei bleiben Betriebsstunden, verbrauchte Pelletmenge
und sämtliche Parameter wie Schaltzeiten, Leistungsstufen, Steu­erungsart etc. erhalten.

Nach erneutem „Menü OK“ erscheint →

Gerät einschalten

Taste 2 sec drücken

Zur Inbetriebnahme das Gerät einschalten.
Das Zündprogramm läuft.

Bei der Erstinbetriebnahme läuft der Ofen im „Hand“-Modus, bei
späteren Änderungen in der zuletzt gestarteten Betriebsart.

Stellt der Flammtemperaturfühler während der Startphase einen
Anstieg der Brennkammertemperatur um einen gewissen Betrag
fest, so gilt der Ofen als gezündet und wechselt in den Normalbe­trieb.

= Leistungsstufe

= Temperaturwert

(je nach einge-

stellter Betriebsart)

WP01_1_2010_de_en_fr_it_V10.doc 12 / 96

FEHLZÜNDUNG

Arbeitsschritt Beschreibung Anzeige auf dem Display

Eine fehlgeschlagene Zündung wird durch die Meldung „F02
Zund“ auf dem Display angezeigt.

FEHLZÜNDUNG PROBLEMLÖSUNG

Arbeitsschritt Beschreibung Anzeige auf dem Display

Fehlermeldung
quittieren mit

Taste kurz drücken

Mögliche Ursache - Fehler beheben:
Keine Pellets in der Brennerschale vorhanden

- Störung in der Pelletzufuhr

- Eine Handvoll Pellets bis zur ersten Lochreihe in die
Brennerschale geben.

Unverbrauchte Pellets in der Brennerschale vorhanden

- Prüfung auf Verunreinigung

- Brennerschale vollständig entleeren

- Brennkammertemperaturfühler defekt oder verrußt
(Servicetechniker anfordern)

Türe offen oder Glasbruch

- Pellets aus der Brennerschale entfernen, NICHT in Pellet­ vorratsbehälter zurückfüllen (Glut!!! – muss mind. 72 Stunden
an einer brandgeschützten Stelle gelagert werden)
Türe schließen bzw. Glas ersetzen.
Siehe auch Kapitel 5

WP01_1_2010_de_en_fr_it_V10.doc 13 / 96

Aus dem Modus „Bereit“ 1-mal „Menü OK“ drücken, um die Betriebsart einzustellen:
Mit ↑↓ auswählen und mit „Menü OK“ bestätigen.

NORMALER HEIZBETRIEB - MANUELL

Arbeitsschritt Beschreibung Anzeige auf dem Display

Nach erfolgreichem Zündzyklus befindet sich der Ofen im manuel-
len Heizmodus.
Es wird die aktuelle Leistungsstufe angezeigt.

Während des Heizbetriebs sind folgende Einstellungen möglich:

↑↓ ± Stufe 1-10 = 30-100% Heizleistung (2,4-8 kW)
Bei Verstellung um mehr als 1 Stufe wird die Leistung sukzessive
angepasst.

Beispiel ↑↑↑

NORMALER HEIZBETRIEB - RAUMTEMPERATURGEFÜHRT

Arbeitsschritt Beschreibung Anzeige auf dem Display

Ofen regelt auf konstante Raumtemperatur und passt die Leistungs-

stufe selbstständig an.
Wird die eingestellte Raumtemperatur selbst bei niedrigster Stufe
überschritten, arbeitet der Ofen im EIN/AUS-Betrieb.

Es wird ein Temperaturwert angezeigt.

Dabei entspricht Stufe 56 ca. 21°C Raumtemperatur.
Einstellen der Zieltemperatur mit ↑↓ in Stufen von 1-100 (ca.7-32°C)

Beispiel ↓↓↓↓

NORMALER HEIZBETRIEB – ZEITGEFÜHRT / MANUELL

Arbeitsschritt Beschreibung Anzeige auf dem Display

Ofen heizt zu den vorgewählten Zeiten (max. 2-mal pro Tag) mit der

vorgewählten Stufe.
Außerhalb dieser Heizzeiten ist der Ofen im „Bereit“ -Modus.

Während des Heizbetriebs sind folgende Einstellungen möglich: ↑↓

± Stufe 1-10 = 30 -100% Heizleistung (2,4-8 kW)
Bei Verstellung um mehr als 1 Stufe wird die Leistung kontinuierlich
angepasst.

Beispiel ↓↓↓

NORMALER HEIZBETRIEB – ZEITGEFÜHRT / RAUMTEMPERATURGEFÜHRT

(mit integriertem Temperaturfühler)

Arbeitsschritt Beschreibung Anzeige auf dem Display

Ofen regelt zu den vorgewählten Zeiten auf konstante Raumtempe-

ratur und passt die Leistungsstufe selbstständig an.
Außerhalb dieser Heizzeiten hält der Ofen die Absenktemperatur.

Es wird ein Temperaturwert angezeigt.

Dabei entspricht Stufe 56 ca. 21°C Raumtemperatur.
Einstellen der Zieltemperatur mit ↑↓ in Stufen von 1-100 (ca.7-32°C)

Beispiel ↓↓↓↓

NORMALER HEIZBETRIEB – mit externem Raumthermostat

Arbeitsschritt Beschreibung Anzeige auf dem Display

Der Ofen wird nach Vorgabe durch das externe Raumthermostat in

der manuell eingestellten Heizstufe betrieben. Eine Verstellung der
Soll-Temperatur kann nur am externen Thermostat erfolgen. Die
Einstellung der Heizstufe erfolgt mit ↑↓.

56

Auto 56

WP01_1_2010_de_en_fr_it_V10.doc 14 / 96

Aus dem Modus „Bereit“ 2x „Menü OK“ drücken, um die Uhr zu programmieren.

PROGRAMMIERUNG DER UHR, SCHALTZEITEN

Arbeitsschritt Beschreibung Anzeige auf dem Display

Es kann die aktuelle Uhrzeit und der aktuelle Wochentag einge-

stellt werden.
↑ aktuelle Zeit, ↑ Auswahl Tage

Mit „Menü OK“ (kurz) wird die aktuelle Zeit eingestellt (↑) –
nochmals „Menü OK“ (kurz) drücken
wechselt die Anzeige zwischen Stunden und Minuten
(Anzeige blinkt entsprechend).
Bestätigen mit „Menü OK“.

Mit „Menü OK“ (lang) wechselt man zur Wochentageinstellung,

Einstellen mit (↑↓).
Bestätigen mit „Menü OK“.

Programmieren der Schaltzeiten:

Es können die Schaltzeiten im Block für die Arbeitstage und Wo­chenenden, sowie für jeden Tag einzeln programmiert werden.

(↑) wechseln zu „Mo-Fr“ (Arbeitstage)
Bestätigen mit „Menü OK“.

Bestätigen mit „Menü OK“
... aktuelle Zeit „EIN1“ wird angezeigt, diese kann jetzt auf den
Einschaltzeitpunkt verstellt werden (↑↓)
Bestätigen mit „Menü OK“

„Menü OK“ (kurz) wechselt zwischen Stunden und Minuten (An­zeige blinkt entsprechend).

„Menü OK“ (lang) wechselt zum Wochentag, Einstellen mit (↑↓).
Bestätigen mit „Menü OK“.

Bestätigen mit „Menü OK“ (lang)
... „AUS1“ ... „EIN2“ ... „AUS2“

(↑) wechseln zu „Sa - So“ (Arbeitsfreie Tage)
Bestätigen mit „Menü OK“ (Programmierablauf wie oben).

„Menü OK“ (lang) wechselt zum Wochentag (individuell).

Danach kann jeder Tag einzeln programmiert werden (↑↓).

WP01_1_2010_de_en_fr_it_V10.doc 15 / 96

Aus dem „Bereit“- Modus - 3x „Menü OK“: Abfrage verschiedener Betriebszustände:

INFO

Arbeitsschritt Beschreibung Anzeige auf dem Display

Parameter,

Leistungsstufe,

Temperaturwert

anzeigen
oder die

„Menü OK“ 3-mal drücken -
Unter dem Menüpunkt „INFO“ können verschiedene Kennwerte,
wie Drehzahl Saugzuggebläse, Drehzahl Querstromgebläse,
Software-Version, Betriebsstunden und die nächste Wartung ab­gelesen werden.

Gewünschten Parameter mit ↑↓ auswählen, mit „Menü OK“ wird
der entsprechende Wert angezeigt.

aktuelle Uhrzeit
ablesen

„Menü OK“ 4-mal drücken ­Rückkehr zur Standardanzeige erfolgt mit „Menü OK“, ↑↓ bis INFO
erscheint, „Menü OK“ bis zur Standardanzeige.

SICHERHEITSTEMPERATURBEGRENZER (STB), HAUPTSICHERUNG

Arbeitsschritt Beschreibung Anzeige auf dem Display

Der Sicherheitstemperaturbegrenzer ist eine vorgeschriebene Si-

cherheitseinrichtung, die bei starker Überhitzung das Gerät ab­schaltet und danach wieder manuell entriegelt werden muss (mit
einem spitzen Gegenstand).
Lässt sich der STB nicht dauerhaft eindrücken, ist die Temperatur
noch zu hoch – warten auf ausreichende Abkühlung.

Der Entriegelungsknopf und die elektrische Hauptsicherung befin­den sich auf der Rückseite des Gerätes.

STROMAUSFALL

Arbeitsschritt Beschreibung Anzeige auf dem Display

Nach einem kurzen Stromausfall nimmt das Gerät den Betrieb au-

tomatisch im zuvor aktiven Zustand wieder auf.
Dabei werden natürlich die aktuellen Heizzeiten berücksichtigt,
wenn zuvor ein Zeitprogramm aktiv war.
Kühlt der Ofen in der Zwischenzeit zu weit ab, so zündet er erneut.

= Leistungsstufe

= Temperaturwert

(je nach eingestellter Betriebsart)

AUSSCHALTEN

Arbeitsschritt Beschreibung Anzeige auf dem Display

Taste drücken

Die Brennstoffzuführung wird unterbrochen, während das Raum­luftgebläse zwecks Abkühlung des Ofens weiter in Betrieb bleibt.
Während dieser Ausbrandphase bleibt auch das Rauchgasgeblä­se zur Entsorgung der Abgase aktiv.

WP01_1_2010_de_en_fr_it_V10.doc 16 / 96

4.8 Vor dem Start / Zündung

Hinweis: Der Zündvorgang bis zur ersten sichtbaren Flamme kann (je nach Reinigungszustand
der Brennerschale) bis zu 10 Minuten dauern und startet nach jedem Neueinschalten oder
Spannungsausfall neu.

• Feuerraumtür öffnen. Prüfen, ob Brennerschale und Brennraum frei von Verunreinigungen
oder Pellets sind und bei Bedarf Brennerschale von Pellets/Asche/Schlacke reinigen.

• Türe schließen.

• Gerät durch Drücken der I/O-Taste einschalten. Pellets werden in der Brennerschale geför-

dert. Das Anzünden erfolgt automatisch über die im Gerät eingebaute Zündung. Nach
spätestens 5-10 Minuten beginnen die Pellets zu brennen.

• Schlägt die Zündung fehl (unverbrannte Pellets in der Brennerschale), prüfen Sie bitte zu-
erst die Brennerschale auf Verunreinigungen (alle Luftlöcher müssen frei sein) und ob der
Vorratsbehälter aufgefüllt wurde. Eventuell müssen die Pellets auch erst durch die Schnecke
hindurch laufen, dies dauert ca. 10 Minuten, falls es sich um eine Erstinbetriebnahme han­delt oder der Vorratsbehälter komplett leer gelaufen war. Reinigen Sie die Brennerschale

vollständig, bevor Sie wieder starten. Bei einem Fehlstart Brennerschale vollständig
leeren und unverbrannte Pellets sowie Asche entsorgen. Niemals unverbrannte Pel­lets aus der Brennerschale wieder in den Vorratsbehälter geben oder gar in der Bren­nerschale anzünden.

•



Brandgefahr durch Glutreste und/oder Überhitzung!



5 Störungsanalyse, Störungscodes

Fehler der Klasse 2 sind von untergeordneter Bedeutung (nicht sicherheitsrelevant) und nach
Abklingen der Störungsursache ist kein manueller Reset notwendig. Das Gerät springt nach
Beseitigung der Störungsursache automatisch auf den Regelbetrieb zurück.

Störungs-

code

Klasse 2

Störungsursache Störungsbehebung

F01 Keine Pellets Pellets nachfüllen / Störung quittieren mit „Menü OK“

F02 Nicht gezündet

Falls Brennerschale mit unverbrannten Pellets gefüllt ist, diese auslee­ren. Aus Sicherheitsgründen dürfen diese Pellets nicht in den Pelletbe­hälter zurückgeleert werden (es könnte bereits Glut vorhanden sein).
Falls Brennerschale leer, Füllstand im Pelletbehälter überprüfen und ggf.
auffüllen.
Störung quittieren mit „Menü OK“. Erneut starten.

F03

Türe offen oder Glas­bruch

Türe schließen, Störung quittieren mit „Menü OK“, oder
Glas ersetzen, Störung quittieren mit „Menü OK“.
Achtung: Mit beschädigtem Glas darf der Ofen keinesfalls in Betrieb ge­nommen werden.

F04

Temperatur im Brenn­raum zu hoch (aufgrund
defekter Einschubrege­lung)

Störung quittieren mit „Menü OK“.
Brennstoffqualität überprüfen.
Abgekühlten Ofen erneut Starten und Brennstoffzufuhr beobachten (darf
nicht den gesamten Zündvorgang durchlaufen).
Sonst oder bei erneutem Auftreten Servicedienst kontaktieren.

F05 Saugzug defekt Servicedienst kontaktieren.
F06 Flammfühler defekt Servicedienst kontaktieren.
F07 Raumfühler defekt Servicedienst kontaktieren.
F08 Service überfällig Service durchführen lassen. Quittieren mit „Menü OK“.

WP01_1_2010_de_en_fr_it_V10.doc 17 / 96

6 Reinigung und Pflege

Bei der Verbrennung von Festbrennstoffen fällt immer Asche und Ruß an. Deshalb ist eine re­gelmäßige Reinigung durch den Betreiber für den störungsfreien Betrieb zwingend not­wendig.

Achtung / Gefahr:

Geräte, die nicht entsprechend unseren Angaben gereinigt werden, dürfen nicht betrie­ben werden. Bei Nichtbeachtung erlöschen sämtliche Gewährleistungsansprüche.

Die Anzahl der notwendigen Reinigungen der Brennerschale ist ausschließlich abhängig
vom Aschegehalt der Pellets und kann nicht durch Einstellungen am Gerät verändert
werden, da Asche einfach die nicht brennbaren Bestandteile der Pellets sind!
Wir empfehlen daher, nur Holzpellets mit einem Aschegehalt < 0,5% zu verwenden.

An der Sichtscheibe legt sich bei Festbrennstoffen, besonders bei der sehr feinen Asche von
Holzpellets, ein Scheibenbeschlag nieder, der je nach Pelletqualität und Leistungseinstellung
des Gerätes sehr hell oder dunkelschwarz (speziell bei kleiner Leistung) ausfallen kann. Dies ist
ein natürlicher Vorgang bei der Verbrennung von Holzpellets und stellt keinen Mangel dar.

Vorsicht!
Bevor mit Pflegearbeiten begonnen wird, den Ofen abschalten und abkühlen lassen. Bitte
beachten Sie auch die Sicherheitshinweise im Behälterdeckel. Alle Bauteile im Feuer­raum können noch heiß sein. In der Asche ist eventuell Glut verborgen. Niemals unver­brannte Pellets oder Asche aus dem Feuerraum wieder in den Vorratsbehälter geben –
Brandgefahr!

6.1 Überprüfung und Reinigung der Brennerschale

Bitte überprüfen Sie täglich, jedoch spätestens nach einer Behälterfüllung (Pellettankfüllung)
die Brennerschale auf Verbrennungsrückstände (Asche/Schlacke). Spätestens bei 30 g
Asche/Schlacke (ca. 1 cm hoher Rückstand) muss die Brennerschale und Löcher gereinigt wer­den.

Die Reinigung der Brennerschale kann innerhalb weniger Sekunden während des Betriebes
erfolgen, indem Sie die Asche mit dem Kratzer aus dem Brennertopf herausziehen bis nur noch
ein wenig Glut erhalten bleibt. Lassen Sie die Asche einfach in den Ascheraum fallen.

Wichtige Hinweise:

• Alle Öffnungen der Brennerschale müssen unbedingt frei sein.

• Um die Luftöffnungen nicht zu verstopfen, die Asche nicht in die

Brennerschale zerdrücken oder zermahlen.

• Überprüfen Sie nach jeder Reinigung, dass die Brennerschale

satt und richtig im Halter sitzt.

Vorsicht Brandgefahr:
Es besteht akute Brandgefahr bei Glutresten in der Asche. Saugen Sie Asche nur dann in

einen Staubsaugerbeutel, wenn Sie sich ganz sicher sind, dass keine Glut mehr enthal­ten ist.

WP01_1_2010_de_en_fr_it_V10.doc 18 / 96

6.2 Reinigen der Sichtscheibe

Ein Scheibenbeschlag ist normal und stellt keinen Mangel dar. Mit einem trockenen Tuch
lässt sich die Sichtscheibe leicht reinigen. Starke Verschmutzungen können mit Spezial­Glasreiniger gelöst werden.

6.3 Reinigung der Oberflächen

Lackflächen erst dann reinigen, wenn der Lack vollständig ausgehärtet ist, da der Lack sonst
verkratzt wird. Zur Reinigung nur mit einem feuchten Tuch sanft abwischen, nicht scheuern.
Keinen Glasreiniger oder andere lösungsmittelhaltigen Reinigungsmittel verwenden.

Pulverbeschichtete Flächen mit einem feuchten Tuch sanft abwischen, nicht scheuern. Keine
Scheuermittel oder säure-/laugenhaltige Reinigungsmittel verwenden. Hartnäckige Flecken las­sen sich in der Regel mit handelsüblichem Glasreiniger entfernen.

7 Wartung

Wir empfehlen, die Wartung ausschließlich durch einen Fachbetrieb durchführen zu las­sen. Die Funktion Ihres Gerätes hängt maßgeblich von einer fachgerechten und regelmäßigen

Wartung ab. Die Wartungshäufigkeit wiederum hängt maßgeblich von Ihrer Pelletqualität sowie
der regelmäßigen Reinigung durch den Betreiber ab. Für die Wartung liegt jedem Gerät eine
Spezialbürste bei. Ruß isoliert hervorragend, so dass Geräte ohne Wartung immer weni-

ger Wärme nach außen oder in die Wärmetauscher abgeben können und der Wirkungs­grad sinkt. Nach der Wartung wird die Energie wieder optimal ausgenutzt und Sie sparen
Heizkosten und schonen die Umwelt.

Achtung / Gefahr:

Geräte, die nicht entsprechend unseren Angaben gewartet werden, dürfen nicht betrie­ben werden. Bei Nichtbeachtung erlöschen sämtliche Gewährleistungsansprüche

Vor der Wartung sollte zunächst eine komplette Grundreinigung der Brennerschale, des

Schalenhalters und des Feuerraums stattfinden (siehe Reinigung Kapitel 6).
Erst dann sollte die eigentliche Wartung durchgeführt werden.

Die Wartung umfasst folgende Bereiche, die in den nachfolgenden Kapiteln ausführlich be­schrieben werden:

• Reinigen der Heizgaszüge

• Reinigung Rauchgasgebläse + Verbindungsstück zum Schornstein

• Kontrolle der Verbrennungsluftleitung

• Reinigung der elektrischen Bauteile/Kontakte

• Reinigung Konvektionsluftführungen

• Reinigung Pelletrutsche

• Abschluss der Arbeiten, Probelauf und Wartungs-Reset

WP01_1_2010_de_en_fr_it_V10.doc 19 / 96

Für die Wartung benötigen Sie Fachkenntnisse, weshalb wir die Durchführung der Wartung
durch einen Fachbetrieb dringend empfehlen.

Achtung / Warnung:

Brand-, Kurzschluss- und Lebensgefahr !

Der Betrieb der Geräte ist nur mit allen ordnungsgemäß montierten Verkleidungs­teilen zulässig, da sonst die Zulassung der Geräte sowie Gewährleistung und Ga-

rantie erlöschen, weil die Gefahr besteht, Spannungsführende oder heiße Teile zu

berühren.

Ziehen Sie vor Beginn der Arbeiten den Netzstecker

und stecken Sie den Netzstecker für Probelauf erst wieder ein, wenn alle

Verkleidungsteile wieder vollständig und fachgerecht montiert worden sind.

7.1 Reinigen der Heizgaszüge

 Abnehmen der oberen Verkleidung
 Abschrauben der Deckplatte
 Verwendung der Reinigungsbürsten aus dem Zubehör und Entfernung der Beläge
 dichter Zusammenbau in umgekehrter Reihenfolge

WP01_1_2010_de_en_fr_it_V10.doc 20 / 96

7.2 Reinigung der Aschenlade

 Öffnen (entriegeln) der unteren Verkleidung
 Abschrauben der Abdeckung
 Absaugen der kalten Asche
 dichter Zusammenbau in umgekehrter Reihenfolge

7.3 Reinigung der Brennerschale

 Öffnen der Heiztür
 Herausnehmen der Brennerschale (im ausgekühlten Zustand)
 Absaugen der Brennerschale und des Brennraumes
 Einlegen (und Einrasten) der Brennerschale. Die Brennerschale muss komplett aufliegen
 Schließen der Ofentür und in weiteren Betrieb gehen

Achtung / Wichtig:
Auch das Verbindungsstück zum Schornstein abnehmen und mit der Reinigungsbürste rei­nigen. Wenn das Verbindungsstück durch Asche und Ruß verschmutzt ist, kann das Ergebnis

der Wartung / Reinigung nicht überprüft werden, da die Rauchgase nicht vorschriftsgemäß ab­ziehen können.

7.4 Kontrolle von Luftansaugrohr

Beim Luftansaugrohr ist auf einen freien Zugang zu achten.
Außerdem darf dort kein Staub oder Schmutz oder giftige und korrosive Dämpfe angesaugt
werden.

WP01_1_2010_de_en_fr_it_V10.doc 21 / 96

7.5 Kontrolle und Reinigung der elektrischen Bauteile

Vorher nochmals kontrollieren ob Netzstecker gezogen ist. Die Verlegung der elektrischen Ka­bel optisch kontrollieren. Kabel dürfen insbesondere nicht über scharfe Kanten oder heiße
Stellen verlegt sein und keine Risse / blanke Stellen aufweisen. Kabel bei Rissen etc. tau­schen. Elektrische Bauteile bei starker Verstaubung gegebenenfalls mit Pinsel entstauben und
elektrische Kontakte bei Bedarf mit Kratzer o.ä. von Korrosionsrückständen befreien.

7.6 Abschluss der Wartungsarbeiten, Probelauf

Nach Ausführung der Wartungsarbeiten alle Anschlüsse wiederherstellen und Probebetrieb
durchführen.

8 Brandschutzbestimmungen

Alle brennbaren Bauteile, Möbel, oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere die jeweils örtlich
gültigen Brandschutzbestimmungen und Vorschriften sind zu beachten.

Maß Wert Bedeutung

A 80 cm Mindestabstand im Strahlungsbereich / zu Warmluftaustritten

B 40 cm

Mindestabstand im Strahlungsbereich / zu Warmluftaustritten mit belüftetem Strah-

lungsschutz
C 20 cm Mindestabstand außerhalb des Strahlungsbereichs
D 20 cm Mindestisolierung Rauchrohr bei Wanddurchbruch mit Dämmung (nicht hinterlüftet)

Bilder zur Erläuterung der Brandschutzabstände

C

C

Verbindungsstück

A

B

belüfteter Strahlungsschutz

C

Beispiel mit Verbindungsstück zum Schornstein inner-

halb des Aufstellraums

30 cm

30 cm

50 cm

D D

Feuerfester

Belag /

Bodenplatte

C

Beispiel mit Verbindungsstück durch Wand zum Schorn-

stein

WP01_1_2010_de_en_fr_it_V10.doc 22 / 96

8.1 Einrichtungsgegenstände im Strahlungsbereich

Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbeln oder
auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (Maß A), gemessen ab Vorder­kante Feuerraumöffnung, eingehalten werden. Der Sicherheitsabstand reduziert sich auf 40
cm (Maß B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil montiert
wird.

8.2 Einrichtungsgegenstände außerhalb des Strahlungsbereichs

Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung des
Ofens sind gegen Hitzeeinwirkung zu schützen.
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen herge­stellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von seitlich 20 cm
und hinten 20 cm unterschritten wird. Der Seitenabstand zu Möbelteilen aus Holz oder Kunst­stoff muss ebenfalls 20 cm betragen.

8.3 Boden unter und vor dem Ofen

Fußböden aus brennbarem Material wie Teppich, Parkett oder Kork müssen unter dem Ofen
sowie vor der Feuerraumöffnung mind. 50 cm nach vorne und mind. 30 cm seitlich über

die Feuerungsöffnung (nicht Außenkante des Gerätes, sondern Innenkante Feuerraumöff­nung) hinaus durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas
oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

Es ist unterhalb des Ofens keine zusätzliche Wärmedämmung notwendig, es genügt ei­ne tragfähige und brandsichere Unterlage, da nach unten keine Wärmeabgabe erfolgt.

8.4 Gegenstände im Bereich der Zu- und Umluftöffnungen

Alle Luftein- und Luftaustrittsöffnungen sind ständig vollständig freizuhalten und dürfen nicht
versperrt oder abgedeckt werden: Überhitzungsgefahr für den Ofen!

Im Bereich der Warmluftaustritte müssen brennbare Gegenstände einen Abstand von min-

destens 80 cm (Maß A) bzw. von 40 cm (Maß B) bei Öfen mit hinterlüftetem Strahlungs­schutz einhalten.

8.5 Abstände zum Verbindungsstück (Rauchrohr)

Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein. Sie
dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück zwischen
Ofen und Schornstein soll den gleichen Querschnitt haben wie der Rohrstutzen am Ofen. Waa­gerechte Verbindungsstücke über 0,5 m sollen zum Schornstein hin um 10 Grad ansteigen.
Rohre, die nicht wärmegeschützt oder senkrecht geführt sind, sollen nicht länger als 1 Meter
sein.

Das Maß X (Abstand zu brennbaren Baustoffen/Materialien) muss nach An­gaben des Herstellers des Verbindungsstückes eingehalten werden.

X

WP01_1_2010_de_en_fr_it_V10.doc 23 / 96

9 Zugelassene Brennstoffe

Es dürfen nur nach DIN-PLUS oder Ö-Norm geprüfte Pellets mit ØØØØ 6 mm in WAMSLER
Pelletöfen eingesetzt werden. Es sollten keine Holzpellets mit einem Aschegehalt von

über 0,5% verwendet werden, da sonst der Reinigungs- und Wartungsaufwand zu groß
wird. Beachten Sie unbedingt die Definition der Normpellets / Pelletqualitäten in Kapitel
6 und Kapitel 7!

Nach DIN 51731 sind nur Pellets erlaubt, die aus natur belassenem Holz ohne Bindemittel
hergestellt wurden. Als Ausgangsmaterial dienen Waldrestholz und unbehandelte Späne.
Andere Brennstoffe führen zur Beschädigung des Pelletofens und belasten unsere Umwelt.

Wird der Ofen mit nicht zugelassenen Brennstoffen betrieben, erlöschen sämtliche Ge­währleistungs- und Garantieansprüche und es können gefährliche Betriebszustände
entstehen.

10 Lagerung von Pellets

Holzpellets werden in absolut trockenem Zustand ausgeliefert und können unmittelbar für das
Heizen im Pelletofen verwendet werden. Um die Qualität der Pellets zu erhalten, muss der
Brennstoff trocken und frei von Verschmutzungen gelagert werden.

11 EG-Konformitätserklärung

WAMSLER

Haus- und Küchentechnik GmbH

EG-Konformitätserklärung

Hersteller: WAMSLER Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching
Produktbezeichnung: Pelletofen WP 01
Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein:
89/106/EWG Bauprodukten-Richtlinie

2004/108/EC Elektromagnetische Verträglichkeit (EMV)
2006/95/EC Elektrische Betriebsmittel innerhalb bestimmter Spannungsgrenzen
(Niederspannungsrichtlinie)
2006/42/EC Maschinen (Maschinen-Richtlinie)

Der Nachweis erfolgt nach EN 14785 durch den Prüfbericht Nr. PL-08237-P der staatlich akkreditierten Feuerstätten-Prüfstelle
der TU Wien vom 28. 01. 2009.

Garching, den 20. 07. 2009 ………...................................................................

R. Kraus A. Freund

Geschäftsführer Technische Leitung

Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien, beinhaltet jedoch keine Zusicherung von Eigenschaften.
Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind zu beachten. Bei Änderungen an den o. g. Geräten durch Dritte, verliert
diese Erklärung ihre Gültigkeit.

WP01_1_2010_de_en_fr_it_V10.doc 24 / 96

12 Kundendienst / Ersatzteile

Kundendienst, Wartung und Ersatzteile erhalten Sie über Ihren Fachhändler. Er informiert und
unterstützt Sie auch in allen anderen Fragen rund um Ihren WAMSLER Pelletofen.

Sollten Sie jemals ein Problem mit Ihrem Gerät haben oder lassen sich Störungen nicht behe­ben, wenden Sie sich bitte an Ihren Fachbetrieb.

Bitte geben Sie bei Beanstandungen oder einer Bestellung von Ersatzteilen unbedingt
die Fertigungsnummer vom Typenschild Ihres Gerätes und das Kaufdatum an, damit Ih­nen fachgerecht geholfen werden kann und die richtigen Ersatzteile zum Einsatz kom­men.

13 Ihr Fachbetrieb

Behagliche Wärme und viele gemütliche Stunden mit
Ihrem WAMSLER Pelletofen wünscht Ihnen

Ihre WAMSLER Haus und Küchentechnik GmbH.

WAMSLER Haus- und Küchentechnik GmbH • Gutenbergstraße 25 • D-85748 Garching bei München
Telefon: [phone] – 0 • Telefax: [phone] – 238 • Internet: www.wamsler.eu

Fachbetrieb:

Artikel- Nr.:

Ausgabe: 01.2010

WP01_1_2010_de_en_fr_it_V10.doc 25 / 96

Installation and

User Manual

Pellet Stove
WP 01

WP01_1_2010_de_en_fr_it_V10.doc 26 / 96

Thank you for choosing our product!
Make sure you read the instructions before setting up and starting to use your stove. This

prevents damage that could be caused through improper installation or operation. The stove will
then work optimally and not harm the environment.

WAMSLER Haus und Küchentechnik GmbH wishes you cosy warmth and many relaxing hours
with your pellet stove.

Index

1 Important Notes 27
2 Dimensioned Drawing, Cable Layout 28
3 System Specifications 29

3.1 Minimum operation times / Integration of an external controller 29

3.2 Room and ambient temperatures / moisture conditions during operation 29

3.3 Chimney connection 29

3.4 Combustion air supply 29

3.5 Pellet quality 30

3.6 Cleaning, servicing and maintenance 30

3.7 Power / voltage supply 30

4 Stove Specifications and Functional Description 31

4.1 Technical data 31

4.2 Delivery contents 31

4.3 Functional description 31

4.4 Operation of stove and heating mode 33

4.5 Pre-selection of heat output 33

4.6 Start-up 33

4.6.1 Hopper feeding 34

4.6.2 Switching on the stove 34

4.7 Control panel 35

4.8 Prior to start / ignition 40

5 Malfunction Analysis, Fault Codes 40
6 Cleaning and Maintenance 41

6.1 Inspection and cleaning of the burn pot 41

6.2 Cleaning of the viewing panel 42

6.3 Cleaning of the surfaces 42

7 Servicing 42

7.1 Cleaning of the fuel gas draught components 43

7.2 Cleaning of the ash collector 44

7.3 Cleaning of the burn pot 44

7.4 Inspection of the air suction pipe 44

7.5 Inspection and cleaning of the electrical components 45

7.6 Completion of servicing, trial run 45

8 Fire Safety Regulations 45

8.1 Furnishing in the radiation range 46

8.2 Furnishing exterior to the radiation area 46

8.3 Floor below and in front of the stove 46

8.4 Objects in the area of the air inlet and circulation openings 46

8.5 Spacing from the connection components (flue pipe) 46

9 Approved Fuels 47
10 Storage of Pellets 47
11 EC Declaration of Conformity 47
12 Customer Service / Spare Parts 48
13 Your Specialised Company 48

WP01_1_2010_de_en_fr_it_V10.doc 27 / 96

1 Important Notes

Please read all instruction and information sheets before installing and starting your stove.
European and national standards and regulations have to be observed. This will prevent the
occurrence of malfunctions and operational failures.

Only pellets of 6 mm diameter that are manufactured from natural wood and tested accord­ing to DIN-PLUS or Ö-Norm may be used in the WAMSLER Pellet Stove. Other fuels lead to

damage of the pellet stove and affect the environment.

The European Standards EN 13384, EN 15287 and EN 1856-2 apply to chimneys, flue gas
elements and connection components, respectively.

In addition, customers in Germany have to observe regulations for firing plants (FeuVO),
air circulation heaters, the rules of the electrical and electronic association (VDE) and the
first emission control act (1. BImSchV). In Germany, a firing system may be operated
only after the responsible master chimney sweep has issued the approval for operation.

Contact the responsible person promptly before planning to set up or remodel a heating system.

Proper use is explained in what follows.

Any other form of use is considered to be improper. We do not assume any liability for eventual
damage. Proper use also includes compliance with the instructions for installation and use.
Inadmissible operation and modifications of the device lead to annulment of warranty claims.

Especially, jobs such as installation, assembly, start-up, servicing and repairs may be
performed only by a technically approved company (construction of heaters or air circulation
heaters). Claims under warranty as well as warranty claims expire upon improper use.
Connection and assembly of electrical devices may be performed only by technically qualified
electricians. Electronic components such as printed circuit boards and control panels are
sensitive to electrostatic discharge.

As part of final acceptance the technically approved company is obliged to thoroughly and
competently instruct the device operator on operation, cleaning and maintenance of the stove.
These instructions should especially deal with the use of appropriate fuels, cleaning required to
be performed at regular intervals by the user, the necessary maintenance and safety
regulations. Claims under warranty as well as warranty claims especially expire upon
negligence of the instructions as well as the stipulated cleaning and maintenance.
Prior to starting you must ensure without fail that all accessories are removed from the
firebox and ash collector and the burn pot is free from residue.

The cleaning of the heating system must be regularly performed by the user.
For the servicing of the heating system we recommend the signing of a service contract
between the specialised dealer and the user. Regular servicing can also be performed by a
technically well-versed user who is thoroughly instructed by the specialised company.

Disconnect the main power plug prior to beginning any work! The main power plug or the
associated power point must be easily accessible at all times. Operation of the stove with a
damaged power cable is forbidden. If the power cable is damaged, have it replaced immediately
by a technically qualified electrician in order to prevent risks.

Do not disconnect the main power plug of the stove during operation! Switch off the
stove beforehand, wait until the follow-up time of the blower has elapsed (burn off).

WP01_1_2010_de_en_fr_it_V10.doc 28 / 96

By proper operation, use, good maintenance and service, you will increase the
consistency in quality as well as the lifespan of your stove. You will save valuable
resources as well as contribute to preservation of nature besides saving money.

2 Dimensioned Drawing, Cable Layout

1

2

3

GND

+5V

Signal

Hallgeber

ws

rt

sw

Pt1000

Raumfühler

Zündung

M

PE

N
L

Rauchgasgebläse

M

PE

N
L

Querstromgebläse

M

PE

N
L

Schnecke

F 1,6 A T

321

321

321

321

21

8 polig6 polig

1
2

1
2
3

1
2
3

1
2
3

1
2
3

ext. Raumthermostat

Res Eingang

NiCrNi

Flammsensor

- ws

+ gn

Zuleitung 230V AC

50 Hz

SS8

SS7

Pt1000

Reserve

SS6

SK1

SS3

SS4

SS2

SS5

SS9

SS12

SS11

SS10

SS1

Bedienteilanschluss

Room sensor

Residual Input

External room
thermostat

Flame sensor

Hall generator

Auxiliary

Mains supply

Flue gas blower

Transverse current

blower

Auger

Ignition

Control panel connection

WP01_1_2010_de_en_fr_it_V10.doc 29 / 96

3 System Specifications

Our stoves are always connected with other building-related furnishing / products and thus set
certain system prerequisites for fault-free operation like all technical products. Some particularly
important requirements are explicitly mentioned in what follows. This specifications sheet does
not claim completeness of contents. Please observe all guidelines / specifications, as already
mentioned in the introduction. Detailed planning of the heating system must be performed
beforehand by a specialised company to coordinate the individual components in the system
and achieve the optimal functionality of the entire system.

3.1 Minimum operation times / Integration of an external controller

Pellets belong to solid fuel category that requires more time for ignition than a liquid or gaseous
fuel. The ignition step needs some minutes for the first flame to appear and the complete output
of the stove is not available until about 15 minutes after starting as well as termination of the
pre-heating step. When the stove is switched off, it takes some minutes until all pellets are burnt
up and the flame fades out. This is contrary to oil or gas-fuelled fires. Thus, a blower follow-up
time (display mode “INFO”) of a few minutes is programmed in the stove. This subsequent time
interval should have elapsed before the stove is restarted.

A minimum operation time has to be observed while controlling the stove with an external
controller. For this purpose, a follow-up time is programmed in the controller (set using the
menu “INFO”). After reaching the set temperature at the controller, the stove continues to
operate until the follow-up time elapses and the burn off mode begins.

3.2 Room and ambient temperatures / moisture conditions during opera­tion

All devices are exclusively designed for indoor operation at standard humidity and room
temperatures from +5°C to +25°C (ambient temperatures during operation). Safety mechanisms
could become active during operation at higher temperatures or certain minimum settings have
to be made on the stove at lower temperatures. Note the relevant instructions for heating
operation.
All stoves are not protected against spray water and may not be installed in wet rooms.

3.3 Chimney connection

The connection to a chimney suitable for solid fuels is obligatory. The connection
component must be made of metal. Your local chimney sweep would be pleased to advise

you. Multiple layouts (joint operation on a single chimney) are possible in Germany. The feed
pressure (chimney draught = negative pressure) must be between 10 Pa and 14 Pa (optimum:
12 Pa). Chimney calculation must be performed prior to installation (EN 13384). Upon
interruption of voltage supply, the chimney ensures the safe removal of flue gases from the
stove and thus assumes a significant safety function and must be correctly dimensioned. In
case of high chimney draught, we recommend the integration of a draught delimiter.

3.4 Combustion air supply

Stoves work depending upon the conditions of indoor air. Sufficient combustion air supply is
mandatory. Negative pressures are not permissible in the room meant for installation of the
equipment. Thus, the pertinent technical rules / regulations have to be observed upon
combination with systems related to indoor air (e.g. ventilation systems, range hoods,
pneumatic conveyance systems, etc.).

WP01_1_2010_de_en_fr_it_V10.doc 30 / 96

3.5 Pellet quality

We define all specifications to DIN – approved pellet quality with maximum 0.25% ash content,
bulk density of approx. 650 kg/m³ and a fuel value Hu of at least 4.9 kWh/kg. Thus 500 litres
heating oil correspond to approx. 1000 kg of such wood pellets in energy content. As storage
volume, 1000 kg of these pellets would need approx. 1.54 m³. Note the instructions in the
section “Approved Fuels”.

Variations from these theoretical values could not be avoided due to the DIN tolerance ranges
for pellets, for example concerning ash content, bulk density, composition and size / geometry
of the pellets, and of necessity lead to variations in different specifications.

In case of high bulk densities and special geometry or high fuel value of the pellets, internal
safety mechanisms could temporarily reduce the output of the stove until the set values (=
nominal heat output) are regained. This does not mean any defect in the stove but merely self­alignment.

3.6 Cleaning, servicing and maintenance

Cleaning and servicing is necessary at regular intervals in order to maintain the stove in a soot­free and ash-free state. Lack of such measures could result in malfunction, for which we
assume no liability. Note the relevant instructions in the sections 6 and 7. Regular cleaning,
servicing and maintenance sustain the efficiency of your stove, since soot is an extreme
insulator that could considerably reduce the heat output / level of efficiency.

3.7 Power / voltage supply

230 V AC / 50 Hz (admissible range of fluctuation 195-255 V)

WP01_1_2010_de_en_fr_it_V10.doc 31 / 96

4 Stove Specifications and Functional Description

4.1 Technical data

Nominal heat output (max. / min.) kW 8.8 / 2.4
Fuel consumption approx. (max. / min.) kg/h 1.85 / 0.8
Level of efficiency (max. / min.) % 92.4 / 93
Draught requirement Pa 12
Capacity of pellet tank kg (litre) 31 (48)
Mains supply V 230
Frequency Hz 50
Max. power consumption VA 290
Power consumption during heating VA 60
Diameter of flue support mm 100
Weight approx. kg 105
Dimensions (H x W x D) mm 1080 x 560 x 510

Important note:

Note the batch number of your stove from the rating plate immediately after start-up and retain
the invoice. We always need the article number and the batch number of your stove in
case of warranty claims or for later spare parts delivery to ensure supply of the correct
spare parts. We assume no liability for warranty claims without specification of the batch
number and the date of purchase. Furthermore, we cannot rectify eventual faulty deliveries.
Keep all documents delivered along with your stove to facilitate eventual customer service or
subsequent ownership of the stove.

Immediately after purchase, enter the batch no. of your device: _______________

4.2 Delivery contents

Delivery includes the following accessories:

• Heat-resistant glove, auxiliary tools for opening the door, instructions

4.3 Functional description

A WAMSLER Pellet Stove is a special means of heating intended only for the firing of wood
pellets. During heating operation the stove produces warm air that is dissipated to the room.
Merely turn on the stove and select the preferred output level to trigger the heating mode. Upon
application of an external controller, the pellet stove could be automatically switched on and off
or the output level could be automatically adjusted. The wood pellets are fed into the burn pot in
a fully automated manner and ignited by an electric ignition system.

The controlled auger automatically feeds the correct fuel quantity depending upon the selected
heat output. The air needed for combustion flows to the burn pot in a controlled fashion. The
gases burn out in the firebox and the downstream fuel gas draughts and dissipate their heat
energy to the surroundings.

At the end of the fuel gas draught components there is an extractor fan that leads the flue gases
safely to the chimney depending upon the fuel quantity and combustion air.
The user has to remove ash and slag from the burn pot at regular intervals. Likewise, the ash
covering that always occurs during combustion of solid fuels has to be cleared from the viewing

WP01_1_2010_de_en_fr_it_V10.doc 32 / 96

panel. Furthermore, regular servicing of fuel gas draughts has to be performed by a specialised
company.

The units are designed, tested and approved for installation in living rooms. Sufficient oxygen
flow is necessary for combustion. Thus, a combination with systems related to indoor air such
as range hoods, ventilators or pneumatic conveyance systems for wood pellets is only possible
under certain conditions. Please enquire of your local chimney sweep or specialised company
regarding this.

Functional diagram

WP01_1_2010_de_en_fr_it_V10.doc 33 / 96

4.4 Operation of stove and heating mode

For operation of the stove there are different buttons that are complemented by displays. In
general, you would only need the I/O button and the “+” and “-” button for stove
operation.

 The I/O button switches the stove “on” and “off”.
 The + / - buttons select the desired heat output of your stove.

Different controllers (accessories) could be integrated for the automatic mode of operation.
Detailed information is given in the following.

Note: The display jumps to the menu frame by pressing the “Menu” button. In order to
leave this frame, the button “Menu” has to be pressed again since operation of the stove
is not possible in the menu frame, with the exception of the I/O button. If no button is
pressed for longer than 60 seconds, you automatically return to the operation frame.

4.5 Pre-selection of heat output

The preferred output of the stove can be preset at any time using the + / - buttons. Even after
the stove is switched off, the preset value remains saved until a new value is manually set. After
the pre-heating program, the stove automatically reaches the preset output in the heating
program, as long as no internal or external controller demands another output. The output can
be set in 10 levels, where level 10 corresponds to maximum and level 1 to minimum output.

4.6 Start-up

Important note:

• Always keep the firebox door closed, even in the cold state.

• The door with ceramic glass panel becomes very hot during operation. Never touch the

panel with your bare hands.

• Even the linings could become hot during continuous operation. Use the delivered heat-

resistant gloves.

• Do not leave children unattended in the proximity of the stove!

• All steel and cast components of the stove have been coated and etched with refractory

paints at the factory. The paint continues to dry during the first pre-heating phase of the
pellet stove possibly leading to smoke and odour! Note these relevant tips:

o Ventilate the room well to get rid of the released vapours.
o The paint is still soft during the drying time. Avoid contact with painted surfaces as

much as possible to prevent damage to the painted surface.

o The drying of the paint terminates after some operation time with higher heat output.

Pellets may be filled in the hopper only after the stove is completely installed according to the
guidelines for its assembly. Fill the hopper with at least 5 kg of wood pellets.

No foreign objects should be present in the hopper, firebox or burn pot.

WP01_1_2010_de_en_fr_it_V10.doc 34 / 96

4.6.1 Hopper feeding

Open the hopper lid. Remove the stitches of the pellet sack and point the sack with the open
end downwards up to the safety grid in the hopper and slowly empty its contents. Close the
hopper lid after filling and always keep it closed during operation.

Our tip: Pour the pellets slowly as close as possible to the hopper to prevent dust formation.
Pellets could also be transferred into the hopper with a bucket or a similar container.

Note: Do not throw any foreign bodies into the hopper; eventual damage will not be covered by
warranty / claims under warranty.

4.6.2 Switching on the stove

Upon start-up the auger is still completely empty. The first pellets do not fall into the burn pot
until about 10 minutes after the stove starts and the ignition is turned off again. The same
applies if the hopper was filled too late and has completely emptied.

Procedure in both cases for safe ignition of the stove:

• Switch on the stove using the I/O button and wait until the pre-heating program has

terminated or the first pellets fall into the burn pot.

• Then switch off the stove again using the I/O button and restart after 5 seconds. The pre-

heating program elapses once again and the stove ignites as soon as the first pellets fall into
the burn pot. Repeat the procedure when needed.

Our tip:

If the hopper has run completely empty and there are no more pellets in the auger, you could
reduce the time until the pellets fall into the burn pot once again and the stove ignites by
throwing a handful of pellets until the first row of holes in the burn pot.

Caution: Never fill the burn pot completely, malfunction would be the consequence.

WP01_1_2010_de_en_fr_it_V10.doc 35 / 96

4.7 Control panel

The stove has a digital display for the control of different functions. The functions of the buttons
are described in what follows.

START-UP

Step Description Display menu

After connecting to the power supply, the configuration menu
(once) appears in the display.

Set the language using ↑↓.
Confirm with “Menu OK”.

The current time and date have to be set.
“Menu OK” (pressing briefly) changes between hours and minutes
(blinks correspondingly).
“Menu OK” (pressing long) changes to day. Set day using (↑↓).
Confirm with “Menu OK”.

If needed, set for an external room temperature sensor.
Selection is possible between a room temperature sensor
integrated in the stove, an external room temperature sensor and
an indoor thermostat that could act as a breaker or contactor.
“konf ok” appears after completion of these settings.

with “Menu OK”

Subsequent change:
You can return to the CONFIG Menu using Power-OFF-Power-ON
+ “Menu OK”, and change settings. Operation hours, consumed
pellet quantity and all parameters such as switching times, output
levels, control type, etc. are saved.

Appears after renewed “Menu OK” →

“standby”

Switch on the
stove

Press the button
for 2 seconds

Switch on the stove for start-up.
The ignition program starts.

Upon start-up the stove runs in “manual” mode in later
modifications to the operation mode previously started.

If the flame temperature sensor detects a considerable increase of
the firebox temperature during the start phase, the stove is
considered to be ignited and switches to the normal mode of
operation.

= output level

= Temperature value

(according to set

operation mode)

WP01_1_2010_de_en_fr_it_V10.doc 36 / 96

IGNITION ERROR

Step Description Display menu

Faulty ignition is shown by the error message “E02 igni” on the
display.

SOLVING IGNITION ERRORS

Step Description Display menu

Quit error
message with

Press button briefly

Possible reasons – error elimination:
No pellets in burn pot

- Error in pellet feeding

- Transfer handful of pellets until the last row of holes in the
burn pot.

Unused pellets in burn pot

- Check for contamination

- Empty burn pot completely

- Firebox temperature sensor defective or covered with soot
(Call for service technician)

Doors are open or glass breakage → “E03 door”

- Remove pellets from the burn pot, DO NOT refill in hopper
(Embers !!! – must be stored at least for 72 hours
at a fire-proof location).
Close doors or replace glass panel.

WP01_1_2010_de_en_fr_it_V10.doc 37 / 96

From the “Standby” mode press “Menu OK” once: Selection of the operation mode. Using ↑↓, the
appropriate mode of operation could be selected and confirmed with “Menu OK”.

NORMAL HEATING MODE – MANUAL

Step Description Display menu

After successful ignition cycle, the stove is preset in manual
heating mode (e.g. “man 04”).
The current output level is displayed.

The following settings are possible during the heating mode:

↑↓ ± level 1-10 = 30-100% heat output.
Upon adjustment of more than 1 level, the output is adapted in a
continuous manner.

Example ↑↑↑

NORMAL HEATING MODE – ROOM TEMPERATURE CONTROLLED

Step Description Display menu

The stove automatically maintains a constant room temperature

and adapts to the output level (e.g. “room 56”).
If the set room temperature is exceeded even in case of lower
output levels, the stove works in intermittent ON/OFF operation
mode.

Temperature value is shown.

Level 56 corresponds to approx. 21°C room temperature.
Adjust the target temperature within a range of 1 to 100 using ↑↓.

Example ↓↓↓↓

NORMAL HEATING MODE – TIME-CONTROLLED / MANUAL

Step Description Display menu

The stove heats at the preset times (max. twice a day) with a

preset output (e.g. “time 07”).
The stove is in “Standby” mode apart from these heating periods.

During the heating mode, the following settings are possible:

↑↓ ± level 1-10 = 30-100% heat output.
Upon adjustment of more than 1 level, the output is continuously
adapted.

Example ↓↓↓

NORMAL HEATING MODE – TIME-CONTROLLED / ROOM TEMPERATURE-CONTROLLED

(with integrated temperature sensor)

Step Description Display menu

The stove maintains a constant temperature at the set times and

automatically adapts the output level.
The stove maintains the set-back temperature apart from these
heating periods.

Temperature value is shown.

56 corresponds to approx. 21°C room temperature.
Adjust the target temperature within a range of 1 to 100 using ↑↓.

Example ↓↓↓↓

NORMAL HEATING MODE – with external room thermostat

Step Description Display menu

The stove is operated in the manually preset heat output level

according to the regulation of the external room thermostat.
Adjustment of the set temperature is possible only on the external
thermostat. The setting of the heat output level is done using ↑↓.

Auto 56

56

WP01_1_2010_de_en_fr_it_V10.doc 38 / 96

From the “Standby” mode, press “Menu OK” twice: Programming of the clock.

PROGRAMMING OF THE CLOCK, SWITCHING TIMES

Step Description Display menu

The current time and day can be set.

Using “Menu OK” (press briefly) set current time (↑) -
Pressing again briefly “Menu OK” changes between hours and
minutes (blinks correspondingly).
Confirm with “Menu OK”.

“Menu OK” (press long) changes to the week day options.

Make your choice by pressing (↑↓).
Confirm with “Menu OK”.

Programming the switching times:

Switching times could be programmed in the block for working
days and weekends as well as separately for every day.

(↑) Change to “mo-fr” (working days),
Confirm with “Menu OK”.

Confirm with “Menu OK”
... Current “ON 1” time is shown; a new turn-on instant can be set
by (↑↓).
Confirm with “Menu OK”.

“Menu OK” (press briefly) changes between hours and minutes
(blinks correspondingly).

“Menu OK” (press long) changes to a weekday,
for setting use (↑↓).
Confirm with “Menu OK”.

Confirm with “Menu OK” (press long)
... OFF 1 ... ON 2 ... OFF 2

(↑) changes to sa-su (weekend)
Confirm with “Menu OK”. (Process as mentioned above).

“Menu OK” (press long) changes to the weekday (individual).

After this, every day could be programmed separately (↑↓).

WP01_1_2010_de_en_fr_it_V10.doc 39 / 96

From the “Standby” mode, press “Menu OK” three times: Query of different operation modes:

INFO

Step Description Display menu

Display

Parameters,
Output level,
Temperature
value

or

Press the “Menu OK” three times -
Under the menu item “INFO”, different parameters such as
number of rotations (rpm) of extractor fan, rpm of transverse
blower, software version, operation hours and the next time of
servicing can be read.

Preferred parameters can be selected using ↑↓; with “Menu OK”
the corresponding value is shown.

Read current
time

Press “Menu OK” four times ­Return to standard display using “Menu OK”, ↑↓ up to INFO
appears, “Menu OK” up to standard display.

SAFETY TEMPERATURE DELIMITER (STB), MAIN FUSE

Step Description Display menu

The safety temperature delimiter (STB) is a stipulated safety

device, which turns off the equipment upon intense overheating
and can be manually unlocked (with a pointed object).
If the STB does not allow permanent pressing, the temperature is
still too high, wait for sufficient cooling down.

The release knob and the electric main fuse are on the rear of the
stove.

POWER CUT

Step Description Display menu

After a brief interruption in the power supply, the stove
automatically resumes operation in the previously active state.

The current heating periods are naturally considered in this case,
if a time program was previously active.
If the stove cools down too much meanwhile, then it reignites.

= output level

= temperature value

(according to set operation mode)

SWITCHING OFF

Step Description Display menu

Press button

The fuel supply is interrupted, while the room air blower continues
to be in operation for cooling the stove (displays “burnout”).
During this burn-up phase, the flue gas blower also remains active
for disposal of waste gases.

WP01_1_2010_de_en_fr_it_V10.doc 40 / 96

4.8 Prior to start / ignition

Note: The ignition step until the first visible flame (according to the state of purity of the burn
pot) can take up to 10 minutes and restarts after every re-switching or voltage interruption.

• Open the firebox doors. Check whether the burn pot and the firebox are free from

contaminations or pellets and if necessary, clean the burn pot to remove pellets / ash / slag.

• Close the doors.

• Switch on the stove by pressing the I/O button. Pellets are fed into the burn pot. Ignition

takes place automatically via the ignition system integrated in the stove. After a
maximum of 5-10 minutes, the pellets begin to burn.

• If the ignition malfunctions (unburned pellets in the burn pot), check whether the burn pot

is free from contaminations (all perforations must be free) and the hopper is filled up.
Eventually, the pellets must also traverse the auger at first. This takes approx. 10 minutes if
it deals with start-up or the hopper has run dry. Clean the burn pot completely before

restarting. Upon a faulty start, completely empty the burn pot and dispose of
unburned pellets as well as ash. Never refill the unburned pellets from the burn pot to
the hopper or ignite in the burn pot.

• 

Risk of fire due to embers and / or overheating! 

5 Malfunction Analysis, Fault Codes

Malfunctions of category 2 are of less significance (irrelevant in safety terms) and no manual
reset is necessary after elimination of the malfunction. The stove automatically jumps to normal
operation mode after elimination of the malfunction.

Malfunction

Code

Category 2

Malfunction Source

Malfunction Elimination

E01 No pellets Refill pellets, quit malfunction with “Menu OK”.

E02 Not ignited

If the burn pot is filled with unburned pellets, empty them. Due to
safety reasons, these pellets may not be refilled in the hopper (embers
could be present).
If the burn pot is empty, check the filling height of the hopper and
eventually refill.
Quit malfunction with “Menu OK”.
Restart.

E03

Doors open or glass
breakage

Close doors, quit malfunction with “Menu OK”, or
replace glass panel, quit malfunction with “Menu OK”.
Caution: The stove may never be operated with broken glass panel.
Until elimination of the damage, appropriate safety measures have to
be implemented.

E04

Temperature in the fire
box to high (due to feed
malfunction)

Quit malfunction with “Menu OK”.
Check fuel quality. Restart the cold stove and monitor the fuel feed
(may not be feeded during the entire ignition operation).
Contact service personnel if problem still exsists.

E05 Draught defective Contact service personnel.
E06 Flame sensor defective Contact service personnel.
E07 Room sensor defective Contact service personnel.
E08 Service pending Allow servicing. Quit with “Menu OK”.

WP01_1_2010_de_en_fr_it_V10.doc 41 / 96

6 Cleaning and Maintenance

Ash and soot result upon combustion of solid fuels. Thus, regular cleaning has to be
performed by the user to ensure error-free operation.

Caution / danger:

Stoves that are not cleaned according to our specifications may not be operated. All
warranty claims expire upon non-compliance.

The number of required cleaning runs of the burn pot is solely dependent upon the ash
content of the pellets and cannot be modified by adjustments on the stove since ash is
the non-burnable components of the pellets!
Thus, we recommend to use only wood pellets with an ash content < 0.5%.

In case of solid fuels, especially the very fine ash of wood pellets, the panel could acquire a
coating of ash, which is either very bright or pitch dark according to the pellet quality and output
setting of the stove (especially in lesser output). This is a natural course upon firing of wood
pellets and does not represent any defect.

Caution!
Prior to the commencement of maintenance, switch off the stove and allow it to cool
down. Please note the safety instructions also in the hopper lid. All components in the
firebox could still be hot. Ember is eventually concealed in the ash. Never refill unburned
pellets or ash from the firebox into the hopper – Risk of fire!

6.1 Inspection and cleaning of the burn pot

Check daily - at the latest after a complete filling of the hopper - the burn pot for combustion
residues (ash / slag). The burn pot must be cleaned at the latest upon reaching 30 g ash / slag
(approx. 1 cm thick residue).

Cleaning of the burn pot can be done within a few seconds during operation by scraping the
ash from the burn pot until only very little ember remains. Allow the ash to fall into the ash
compartment.

Important note:

• All openings of the burn pot must be left free.

• In order to leave the perforations free for air access, do not

press or ground the ash into the burn pot.

• After each cleaning procedure, check whether the burn pot is

properly fixed to the holder.

Caution: Risk of fire
There is acute danger of fire in case of embers in the ash. Vacuum

only if you are definitely certain of the absence of embers.

WP01_1_2010_de_en_fr_it_V10.doc 42 / 96

6.2 Cleaning of the viewing panel

Covering of the panel with ash is normal and does not mean a malfunction. The viewing
panel can easily be cleaned with a dry cloth. Strong contaminations can be dissolved with
special glass cleaning agents.

6.3 Cleaning of the surfaces

Clean painted surfaces only when the paint has completely dried up since the refractory paint
could split up. For cleaning purposes only use a moist cloth to softly wipe and do not scrub. Do
not use glass cleaners or other solvent-based cleaning agents.

Clean powder-coated surfaces only with a moist cloth by softly wiping and not scrubbing. Do
not use scrubbing agents or acid/base-containing cleaners. Persistent stains can be cleaned
with commercially available glass cleaners.

7 Servicing

We advise you to perform servicing only through a specialised company. The functionality

of your stove depends very much on technically qualified and regular maintenance. The
frequency of servicing in turn depends upon your pellet quality as well as regular cleaning. A
special brush is delivered with the stove for servicing purposes. Soot is a strong insulator:

stoves without servicing dissipate lesser heat towards the outside or into the heat
exchanger and the level of efficiency sinks with time. After servicing, the energy is then
optimally used and you save heating costs and also help in conserving the environment.

Caution / Danger:

Stoves that are not serviced according to our specifications may not be operated. All
warranty claims expire upon non-compliance.

Prior to servicing, complete cleaning of the burn pot, the pot holder and the firebox is

necessary (see cleaning section 6).
Only then can the actual servicing be performed.

Servicing consists of the following chores:

• Cleaning of the fuel gas draught components

• Cleaning of the flue gas blower + chimney connection component

• Check of the combustion air pipe

• Cleaning of the electric components / contacts

• Cleaning of the convection air pipes

• Cleaning of the pellet chute

• Completion of the works, trial run and service reset

WP01_1_2010_de_en_fr_it_V10.doc 43 / 96

Technical expertise is needed to perform servicing, which is why we recommend the
performance of service by a specialised company.

Note / Warning:

Fire, shortcircuit and risk to life!

Operation of the stoves is allowed only with all properly assembled lining

elements, since the approval of the stoves as well as warranty claims would

otherwise expire, and there is risk of coming into contact with voltage lines or hot

parts.

Disconnect the power plug before beginning service and reinsert the plug

for a trial run only once all lining elements are properly reassembled.

7.1 Cleaning of the fuel gas draught components

 Removal of the upper lining
 Unscrew the cover plate
 Use of cleaning brushes from the accessories and removal of ash coatings
 Assemble densely in reverse order

WP01_1_2010_de_en_fr_it_V10.doc 44 / 96

7.2 Cleaning of the ash collector

 Opening (unlocking) the lower lining
 Unscrewing of the cover
 Vacuum cleaning of the cold ash
 Assemble densely in reverse order

7.3 Cleaning of the burn pot

Opening of the stove door

 Removal of the burn pot (in cooled state)
 Vacuum cleaning of the burn pot and firebox
 Insertion (and locking) of the burn pot
 Closing the stove door and proceed to other operations

Note / important:

Also remove the connection component to the chimney and clean with the brush. If the
connection component is contaminated with ash and soot, the result of service / cleaning cannot
be checked since the flue gases cannot be examined according to the specifications.

7.4 Inspection of the air suction pipe

The air suction pipe should be freely accessible.
Moreover, no dust or dirt or poisonous and corrosive vapours may be sucked in.

WP01_1_2010_de_en_fr_it_V10.doc 45 / 96

7.5 Inspection and cleaning of the electrical components

Please check again if the power plug is disconnected. Check the laying of the electric cables
visually. Cables may not be laid across sharp corners or hot places and may not exhibit
cracks / blank points. Replace cables in case of cracks, etc. Clean electrical components with
brush upon strong dust formation and scrape off any corrosion residue from electrical contacts

7.6 Completion of servicing, trial run

After the performance of servicing reconnect all contacts and conduct a trial run.

8 Fire Safety Regulations

All flammable components, furniture or decorative materials, for example, in the
proximity of the stove have to be protected against the influence of heat. Observe in
particular all locally valid fire safety provisions and regulations.

Dimension Value Significance

A 80 cm Minimum spacing to hot air outlets / radiation range

B 40 cm

Minimum spacing to hot air outlets with ventilated radiation screening / radiation
range

C 20 cm Minimum spacing exterior to the radiation range

D 20 cm

Minimum insulation of flue pipe in case of wall insertion with insulation (not back­ventilated)

Pictures illustrating fire safety spacings

C

C

Verbindungsstück

A

B

belüfteter Strahlungsschutz

C

Example with chimney connection component within the

fireplace room

30 cm

30 cm

50 cm

D D

Feuerfester

Belag /

Bodenplatte

C

Example with chimney connection component inserted

through the wall

Connection component

Ventilated radiation screen

Fire-proof coating /
base plate

WP01_1_2010_de_en_fr_it_V10.doc 46 / 96

8.1 Furnishing in the radiation range

In the visible range (radiation range) of the fire, a spacing of at least 80 cm (dimension A),
measured from the front edge of the firebox opening, must be kept for flammable components,
furniture or decorative materials, for example. The safety spacing reduces to 40 cm
(dimension B) if a ventilated radiation screen is assembled in front of the component to be
shielded.

8.2 Furnishing exterior to the radiation area

All flammable components, furniture or decorative materials, for example, in the proximity of the
stove have to be protected against the influence of heat.
The standing walls that are lateral and behind the stove may not be made of flammable
components, or lined with flammable components if a lateral spacing of at least 20 cm and rear
spacing of 20 cm is not maintained. Likewise, the lateral spacing to furniture made of wood or
synthetic material must be 20 cm.

8.3 Floor below and in front of the stove

Flooring made of flammable materials such as carpets, parquet or cork below the stove and
in front of the firebox opening must be replaced or protected by a coating of inflammable
materials, e.g. ceramics, stone, glass or a base plate of steel, at least 50 cm towards the
front and at least 30 cm towards the side above the firebox opening (not the outer edge of

the stove, but inner edge of the firebox opening).

No additional heat insulation is necessary below the stove; a supportable and fire-proof
base is adequate since there is no downward heat dissipation.

8.4 Objects in the area of the air inlet and circulation openings

All air inlets and outlets have to be completely accessible at all times and may not be blocked
or covered up: Risk of overheating for the stove!

In the area of hot air outlets, flammable objects must have a spacing of at least 80 cm (di-

mension A). If they have back-ventilated radiation screening they must exhibit a minimum
spacing of 40 cm (dimension B).

8.5 Spacing from the connection components (flue pipe)

Connection components must be connected firmly in a sealed manner both on the stove and
one between the other. They may not protrude in the free chimney cross-section. The
connection component between the stove and the chimney should have the same cross-section
as the pipe support at the stove. Horizontal connection components longer than 0.5 m must
have an inclination of 10° towards the chimney. Pipes that are not designed in a heat-insulating
or vertical manner may not be longer than 1 meter.

The dimension X (spacing to the flammable construction materials /
general materials) must be met according to the specifications of the
manufacturer of the connection component.

X

WP01_1_2010_de_en_fr_it_V10.doc 47 / 96

9 Approved Fuels

Only pellets of 6 mm diameter that are tested according to DIN-PLUS oder Ö-Norm may
be used in the WAMSLER Pellet Stove. Wood pellets with an ash content of more than

0.5% may not be used since cleaning and maintenance expenses would become higher.

Note the definitions of standard pellets / pellet qualities in sections 6 and 7.

According to DIN 51731, only pellets that are manufactured from natural wood without binding
agents are allowed. Scrap forest wood and untreated chips serve as raw material. Other fuels
lead to damage of the pellet stove and affect the environment.

All warranty claims expire if the stove is operated with non-approved fuels. Moreover,
dangerous operating conditions could be caused.

10 Storage of Pellets

Wood pellets are supplied in an absolutely dry state and can be used immediately for heating
in the pellet stove. To maintain the quality of pellets, they must be stored dry and free from
contamination.

11 EC Declaration of Conformity

WAMSLER

Haus- und Küchentechnik GmbH

EC Declaration of Conformity

Manufacturer: WAMSLER Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching, Germany
Product name: Pellet Stove WP 01
The mentioned products comply with the provisions of the following European Directives:
89/106/EEC Directive on construction products

2004/108/EC Electromagnetic compatibility (EMC)
2006/95/EC Electric accessories within certain voltage limits
(low-voltage directive)
2006/42/EC Machines (directive on machines)

The certification is according to EN 14785 through the audit report no. PL-08237-P of the state-accredited firing systems auditor
of Technical University of Vienna dated 28/1/2009.

Garching, 20/7/2009 ………...................................................................

R. Kraus A. Freund

MD Technical Management

This declaration certifies the compliance with the mentioned Directives; however, it does not include any guarantee of product characteristics.
The safety instructions of the accompanying product documentation have to be observed. This declaration loses its validity upon modifications
to the above-mentioned devices by third persons.

WP01_1_2010_de_en_fr_it_V10.doc 48 / 96

12 Customer Service / Spare Parts

You will receive customer service, maintenance and spare parts through your specialised
retailer. You will receive information and support also in all other questions about your
WAMSLER Pellet Stove.

If you should face a problem with your stove or errors could not be eliminated at any time,
please contact your specialised company.

Please indicate the date of purchase and the batch number (see rating plate) of your
stove to enable technical support and facilitate use of the correct spare parts.

13 Your Specialised Company

WAMSLER Haus und Küchentechnik GmbH

wishes you cosy warmth and many comfortable
hours with your WAMSLER Pellet Stove.

WAMSLER Haus- und Küchentechnik GmbH • Gutenbergstrasse 25 • D-85748 Garching/Munich
Tel.: [phone] • Fax: [phone] • Internet: www.wamsler.eu

Specialised company:

Article No.:

Version: 01/2010

WP01_1_2010_de_en_fr_it_V10.doc 49 / 96

Instructions d’installation

et de service

Poêle à granulés
WP 01

WP01_1_2010_de_en_fr_it_V10.doc 50 / 96

Nous vous remercions vivement de vous être décidé en faveur de notre produit.
Avant d’installer et de mettre en service votre appareil, il est absolument nécessaire que vous

lisiez les instructions ! Vous éviterez ainsi les dommages qui survenir en raison d’erreurs com­mises lors de l’installation ou de l’utilisation. Votre appareil fonctionnera ainsi de façon optimale
pendant longtemps. Vous en tirerez profit et l’environnement en bénéficiera aussi. La société
WAMSLER Haus und Küchentechnik GmbH souhaite que votre poêle à granulé vous fasse
passer de nombreuses heures agréables en répandant une chaleur confortable.

Sommaire

1 Consignes générales importantes............................................................................... 51

2 Plan coté, plan de câblage............................................................................................ 52

3 Conditions requises par le système ............................................................................ 53

3.1 Durées de fonctionnement minimum / Conception d’un régulateur extérieur................... 53

3.2 Températures et humidité ambiantes durant le fonctionnement ...................................... 53

3.3 Raccordement à la cheminée.......................................................................................... 53

3.4 Alimentation en air de combustion................................................................................... 53

3.5 Qualité des granulés ....................................................................................................... 54

3.6 Nettoyage, entretien et maintenance............................................................................... 54

3.7 Tension secteur / tension d’alimentation.......................................................................... 54

4 Description de l’appareil et du fonctionnement.......................................................... 55

4.1 Caractéristiques techniques ............................................................................................ 55

4.2 Détail des fournitures ...................................................................................................... 55

4.3 Description du fonctionnement........................................................................................ 55

4.4 Commande et chauffage................................................................................................. 57

4.5 Sélection de la puissance................................................................................................ 57

4.6 Première mise en service................................................................................................ 57

4.6.1 Remplir le réservoir de granulés...................................................................................... 58

4.6.2 Processus de mise en marche ........................................................................................ 58

4.7 Commande ..................................................................................................................... 59

4.8 Avant la mise marche / Allumage.................................................................................... 64

5 Analyse des défauts, codes de défaut......................................................................... 64

6 Nettoyage, entretien et maintenance........................................................................... 65

6.1 Contrôle et nettoyage de la coupelle de combustion ....................................................... 65

6.2 Nettoyage de la vitre ....................................................................................................... 66

6.3 Nettoyage des surfaces d’habillage................................................................................. 66

7 Entretien ........................................................................................................................ 66

7.1 Nettoyage des conduits de fumée................................................................................... 67

7.2 Nettoyage du compartiment à cendres............................................................................ 68

7.3 Nettoyage de la coupelle de combustion......................................................................... 68

7.4 Contrôle du tube d’aspiration d’air................................................................................... 68

7.5 Contrôle et nettoyage des composants électriques ......................................................... 69

7.6 Fin des travaux d’entretien, marche d’essai..................................................................... 69

8 Directives de protection contre le feu.......................................................................... 69

8.1 Ameublement dans la zone de rayonnement – Distance de sécurité............................... 70

8.2 Ameublement au-dehors de la zone de rayonnement– Distance de sécurité................... 70

8.3 Sol placé desous et devant le poêle................................................................................ 70

8.4 Objets placés dans les zones des ouvertures d’amenée d’air ou d'air recirculé............... 70

8.5 Distances par rapport au tube de raccordement à la cheminée (conduit de fumée)......... 70

9 Combustibles autorisés................................................................................................ 71

10 Entreposage de granulés.............................................................................................. 71

11 Déclaration de conformité CE ...................................................................................... 71

12 Service après-vente / pièces de rechange................................................................... 72

13 Votre revendeur spécialisé........................................................................................... 72

WP01_1_2010_de_en_fr_it_V10.doc 51 / 96

1. Consignes générales importantes

Lors de l’installation et de l’utilisation de cet appareil, on devra strictement observer les instruc­tions de service du fabricant, les normes européennes ainsi que les directives et les normes de
la région ou du pays où l’appareil est installé et fonctionne.

Le poêle à granulés ne pourra être utilisé qu’avec des granulés de bois naturel d’un diamètre de 6
mm, conformément aux normes DIN–PLUS ou Ö M7135. L’utilisation de morceaux de bois, d’autres

combustibles ou de déchets est absolument à proscrire.
En Europe, la norme EN 13384 doit être observée pour les cheminées. La norme EN 15287 est vigueur

pour les installations rejetant des gaz et des fumées, et, pour les conduites de raccordement à la chemi­née, il faut tenir compte de de la norme EN 1856-2.

En Allemagne, il sera nécessaire de respecter en plus les directives concernant les appareils de
chauffage, la réglementation de la construction du Land respectif, les directives des fédérations
des électriciens et électrotechniciens, les règlements professionnels pour chauffagiste et fumis­tes. De plus, il faut respecter les règlements énoncés par la loi fédérale sur la protection contre les
émissions. Au demeurant, l’appareil de chauffage à foyer ne pourra être mis en service que lorsque le
ramoneur de la circonscrition aura contrôlé l’installation et donné son accord. Le protocole de contrôle

technique qu’il délivrera tiendra alors lieu d’autorisation d’exploitation. L’utilisation du poèle combinée à
celle d’une autre installation modifiant les caractéristiques de l’air ambiant tels que, par exemple, des
installations de ventilation ou de climatisation, des hottes d’aspiration d’air, des systèmes de transport
pneumatiques ne pourra se faire qu'en observant l'ensemble des règlements et des directives tech-
niques à ce propos (en Allemagne, entre autres, la combinaison Ventilation – foyer n’est autorisée que
lorsque l’exécution est conforme au paragraphe 4 du règlement sur les chauffages (§4 FeuVo)).

L’utilisation conforme de l’appareil est expliquée dans ce qui suit
Tout autre utilisation est considérée comme non conforme. Nous ne répondons en aucun cas des dom-

mages qui en résultent. L’observation des instructions de service et de montage est aussi partie inté­grante de l'utilisation conforme. Toute intervention sur l’appareil par des personnes non habilitées et tou­te modification conduisent à l’annulation des droits de garantie ainsi que des droits qui découlent des
défauts de matières et des vices de fabrication.

Les travaux, tels que, en particulier, l’installation, le montage, la première mise en service, les tra-

vaux de maintenance ainsi que les réparations ne pourront être effectués que par une entreprise spé­cialisée (chauffagiste et fumistes) disposant d’un personnel qualifié en la matière. Dans le cas

d’interventions incorrectes tous les droits à la garantie y compris ceux qui concernent les défauts de ma­tière et les vices fabrication seront annulés. Le raccordement et le montage des appareils électriques ne
pourront effectués que par un électricien. Les constituants électroniques tels que la plaque à circuit im­primé, le panneau de commande risquent d’être endommagés par les courants électrostatiques.

Dans le cadre de la réception finale de l’appareil l'entreprise spécialisée chargée de la mise en place
devra donner à l'utilisateur de l'installation toutes les instructions détaillées et appropriées concernant le
fonctionnement, le nettoyage et l’entretien de l’appareil. A cette occasion, on devra insister plus particu­lièrement sur l’utilisation des combustibles appropriés, sur les nettoyages à effectuer régulièrement par
l’utilisateur. On rappellera aussi la nécessité d’effectuer les travaux d’entretien et de respecter les consi­gnes de sécurité. Si les instructions de service ne sont respectées et si les prescriptions relatives au net­toyage et à l’entretien ne sont pas observées, les droits à la garantie y compris ceux qui concernent les
défauts de matière et les vices fabrication seront annulés. Avant de mettre le poêle en service on devra
s'assurer que la totalité des accessoires ont été retirés de la chambre de combustion et du tiroir à
cendres et que le réservoir de granulés ne contient pas de restes.

Le nettoyage du foyer doit être effectué régulièrement par l’utilisateur. Pour l’entretien du chauffage
nous recommandons la conclusion d’un contrat d’entretien entre le revendeur spécialisé et l’utilisateur.
L’entretien régulier peut aussi être effectué par l’utilisateur à condition toutefois qu’il possède les
connaissances techniques suffisantes et que l'entreprise spécialisée lui ait donné les instructions néces­saires.

WP01_1_2010_de_en_fr_it_V10.doc 52 / 96

Enlever la prise de raccordement avant d’effectuer des travaux ! La fiche de contact ainsi que la pri-

se de secteur devront être aisément accessibles en tout temps. L'utilisation de l'appareil alors que le câ­ble d'alimentation est endommagé est absolument proscrite. Si le câble d’alimentation est endommagé,
il doit être remplacé immédiatement par un technicien qualifié afin d’éviter tout danger.

Ne pas retirer la fiche de contact alors que le poêle est encore en fonctionnement ! Arrêter le
poêle, attendre que le temps de poursuite du ventilateur soit terminé (combustion complète du
reste des granulés).

Vous maintiendrez la valeur de votre appareil et prolongerez sa durée de vie en veillant à ce qu’il fonc­tionne dans les conditions prévues et en effectuant correctement les travaux d’entretien et de mainte­nance. Vous économiserez ainsi de précieuses ressources, ménagerez notre environnement et votre
bourse.

2. Plan coté, plan de câblage

1

2

3

GND

+5V

Signal

Hallgeber

ws

rt

sw

Pt1000

Raumfühler

Zündung

M

PE

N
L

Rauchgasgebläse

M

PE

N
L

Querstromgebläse

M

PE

N
L

Schnecke

F 1,6 A T

321

321

321

321

21

8 polig6 polig

1
2

1
2
3

1
2
3

1
2
3

1
2
3

ext. Raumthermostat

Res Eingang

NiCrNi

Flammsensor

- ws

+ gn

Zuleitung 230V AC

50 Hz

SS8

SS7

Pt1000

Reserve

SS6

SK1

SS3

SS4

SS2

SS5

SS9

SS12

SS11

SS10

SS1

Bedienteilanschluss

Soufflante

d’évacuation

de fumées

Détecteur de flamme

Réserve

Capteur de

tem

pérature ambiante

Capteur à effet Hall

Souffante tranversale

Vis de transport

Câble d’alimentation

230 V AC 50 Hz

Allumaget

Raccordement de la
commande

Thermostat externe

Entrée RES

WP01_1_2010_de_en_fr_it_V10.doc 53 / 96

3. Conditions requises par le système

Nos appareils sont toujours connectés à d’autres dispositifs / produits techniques et requièrent
pour cette raison, comme toutes les installations techniques, certaines conditions pour fonction­ner sans perturbation. Ci-après, quelques-unes des conditions requises, particulièrement impor­tantes sont indiquées explicitement. Cette liste ne saurait être considérée comme exhaustive.
Nous vous prions d’observer toutes les instructions / indications, comme nous l’avons déjà rap­pelé dans l’introduction. Préalablement, une entreprise spécialisée devrait toujours planifier
l’installation dans le détail afin que les différents composants du système soient adaptés les uns
aux autres et que la solution complète souhaitée soit réalisée.

3.1 Durées de fonctionnement minimum / Conception d’un régulateur ex-

térieur

Les granulés de bois sont un combustible solide, c’est pourquoi ils demandent davantage de
temps pour l’allumage qu’un combustible liquide ou gazeux. Le processus d’allumage condui­sant jusqu’à la première flamme, demande déjà quelques minutes. Seulement 15 minutes envi­ron après l'allumage, lorsque le programme de montée en température est terminé, la puissan­ce totale de l’appareil peut être atteinte. De même, si l’appareil est arrêté, il faut attendre un cer­tain temps – contrairement aux chauffages à mazout ou gaz – jusqu’à ce que les granulés
soient entièrement consumés et que la flamme s’éteigne. C’est pourquoi un temps de poursuite
de quelques minutes a été programmé pour les soufflantes (Affichage de l’écran « INFO »). Ce
temps doit être écoulé avant que l'appareil puisse redémarrer.

C’est pourquoi il faut tenir compte d’une durée de fonctionnement minimum, lorsque l’appareil
est commandé à partir d’un régulateur extérieur. A cet effet, un temps de poursuite est pro­grammé dans la commande automatique (le réglage se fait à partir du menu « INFO »). Une
fois que la température de consigne du régulateur a été atteinte, le four ne continue à fonction­ner que pour la durée du temps de poursuite avant que ne commence le mode d’extinction.

3.2 Températures et humidité ambiantes durant le fonctionnement

Tous les appareils sont conçus pour être utilisés à l’intérieur de locaux habitables dont l'humidi­té relative de l’air est normale et pour des températures intérieures allant de +5°C jusqu’à
+25°C (Température ambiante pendant le fonctionnement). Dans le cas de températures plus
élevées, des dispositifs de sécurité actifs peuvent se déclencher pendant que le poêle est en
fonctionnement. Dans le cas de basses températures, on devra aussi procéder à certains ré­glages minimums sur l’appareil. Veuillez tenir compte à ce propos des différentes consignes
concernant le chauffage.
Tous les appareils ne sont pas protégés contre les projections d’eau, c’est pourquoi ils ne doi­vent pas être installés dans des locaux humides.

3.3 Raccordement à la cheminée

Il est absolument nécessaire de raccorder l’appareil à une cheminée prévue pour les
combustibles solides. Le tube de raccordement doit être en métal. Le ramoneur compétent

pour votre circonscription vous aidera volontiers de ses conseils. En Allemagne, il est possible
de raccorder cet appareil à une cheminée où sont déjà branchés d’autres appareils (occupation
commune de la cheminée). La pression de transport (tirage de la cheminée = dépression) doit
être comprise entre un minimum de 10 Pa et un maximum de 14 Pa (valeur de consigne = 12
Pa). Avant l’installation de l’appareil, on devra toujours effectuer un calcul du tirage de la che­minée (selon la norme EN 13384). La cheminée joue un rôle capital dans le cas d’une coupure
de courant puisque elle permet l’évacuation des fumées et des gaz de combustion se trouvant
dans l’appareil et remplit ainsi une fonction de la plus haute importance pour la sécurité. C’est

WP01_1_2010_de_en_fr_it_V10.doc 54 / 96

pourquoi elle doit être dimensionnée correctement. Si le tirage de la cheminée est trop élevé,
nous recommandons d'utiliser un limiteur de tirage.

3.4 Alimentation en air de combustion

Le fonctionnement des appareils dépend de l'air ambiant. C’est pourquoi, il est absolument
nécessaire de garantir une alimentation suffisante en air de combustion. Les dépressions dans
les locaux où les appareils sont installés sont absolument à proscrire. C’est pourquoi dans le
cas d’une combinaison de l’appareil avec des d’installations techniques modifiant les conditions
de pression de l’air ambiant (tels que, par exemple, des installations de ventilation ou de clima­tisation, des hottes d’aspiration d’air, des systèmes de transport pneumatiques, etc.) on devra
tenir compte de la totalité des règlements et des prescriptions.

3.5 Qualité des granulés

Nous définissons toutes les indications concernant les granulés en nous reportant aux qualités
définies par la norme DIN, c'est-à-dire des granulés comportant une quantité de cendres maxi­male de 0,25 %, une masse volumétrique en vrac de 650 kg/m³ et un pouvoir calorifique Hu d’au
moins 4,9 kWh/kg. Ainsi 1000 kg de ces granulés de bois correspondent à peu près au contenu
énergétique de 500 litres de mazout. 1000 kg des ces granulés demandent environ 1,54 m³
comme volume de stockage. Veuillez observer les consignes contenues dans le chapitre
« Combustibles autorisés ».

En raison des marges de tolérance prévues par la norme DIN pour granulés de bois, il n’est pas
possible d’éviter des écarts par rapport aux valeurs théoriques en ce qui concerne, entre autres,
le contenu de cendres, la masse volumique en vrac, la composition, la dimension ainsi que la
géométrie des granulés.

Dans le cas d’une masse volumique élevée et d’une forme géométrique particulière des granu­lés, c'est-à-dire une valeur calorifique importante des granulés, il est possible que des disposi­tifs de sécurité intégrés à l’appareil réduisent temporairement la puissance de l’appareil jusqu’à
ce que les valeurs de consignes (puissance calorifique nominale) soient de nouveau atteintes. Il
ne s'agit pas d'une défaillance : la commande de l’appareil pilote et module la puissance calori­fique.

3.6 Nettoyage, entretien et maintenance

A intervalles réguliers, il est nécessaire de nettoyer et d'entretenir l'appareil pour enlever les
cendres et la suie. Si ces mesures de nettoyage et d’entretien ne sont pas strictement obser­vées, des perturbations du fonctionnement peuvent se produire. Nous ne répondrons pas de ce
genre de perturbations. Veuillez observer les consignes correspondantes contenues dans les
chapitres 6 et 7. Un nettoyage, un entretien et une maintenance conformes aux intervalles régu­liers prévus maintiennent l’efficience de l’appareil puisque la suie est justement un excellent iso­lant qui peut réduire considérablement le dégagement de chaleur et donc le rendement
d’exploitation.

3.7 Tension secteur / tension d’alimentation

230 V AC / 50 Hz (fluctuations admissibles 195-255 V)

WP01_1_2010_de_en_fr_it_V10.doc 55 / 96

4. Description de l’appareil et du fonctionnement

4.1 Caractéristiques techniques

Puissance calorifique nominale (maximum / minimum) kW 8,8 / 2,4
Consommation de combustible approximative
(maximum / minimum) kg/h 1,85 / 0,8
Rendement d’exploitation (maximum / minimum) % 92,4 / 93
Tirage nécessaire Pa 12
Contenu du réservoir de granulés kg (litres) 31 (48)
Alimentation électrique V 230
Fréquence Hz 50
Puissance absorbée maximale VA 290
Puissance absorbée pendant le chauffage VA 60
Diamètre de la sortie de fumée mm 100
Poids approximatif kg 105
Dimensions (H x L x P) mm 1080 x 560 x 510

Consignes importantes :

Notez, dès la mise en service, le numéro de fabrication de votre appareil indiqué sur la plaque
signalétique et conservez la facture. Dans le cas d’une demande en garantie ou pour toute

fourniture ultérieure de pièces détachées, nous avons toujours besoin du numéro de
l’article ainsi que du numéro de fabrication de l’appareil. A ces conditions, vous aurez la
garantie d’obtenir les pièces de rechanges adéquates. Sans indication du numéro de fabri-

cation et de la date d’achat nous ne pourrons pas accepter de demande en garantie et nous ne
pourrons pas non plus exclure des erreurs lors de la fourniture de pièces de rechange. Conser­vez durablement tous les documents qui vous auront été fournis avec l’appareil; de cette façon
vous faciliterez les prestations du service après-vente auxquelles vous devrez peut-être recou­rir. Le prochain propriétaire éventuel de l’appareil pourrait aussi avoir besoin de tels documents.

Il est absolument indispensable que vous inscriviez ici le numéro de fabrication de votre
appareil directement après l’achat : _______________

4.2 Détail des fournitures

Les accessoires suivants sont compris dans le détail des fournitures :

• Gant de protection à la chaleur, outil prévu pour l'ouverture de la porte, instructions

4.3 Description du fonctionnement

Un poêle à granulés WAMSLER est un appareil de chauffage spécial destiné à la combustion
de granulés de bois. Pendant le chauffage, l’appareil génère de l’air chaud qui se dégage dans
la pièce. Pour que le poêle chauffe, il suffit de l’allumer et de sélectionner le niveau de puissan­ce souhaité. Si l’on utilise un régulateur extérieur, le poêle à granulés peut être éteint et allumé
automatiquement, le niveau de puissance peut être piloté par le système. Les granulés de bois
sont transportés automatiquement dans le foyer et enflammés à partir d’un allumage électrique.

Selon la puissance de chauffage sélectionnée la vis de transport, pilotée par la commande,
transporte automatiquement la quantité de combustible correcte. L’air nécessaire à la combus­tion est amené par la soufflante asservie à la commande dans le pot de combustion. Les gaz
brûlent dans le foyer ainsi que dans les conduites d’évacuation de fumées et de gaz de com­bustion et dégagent ainsi leur énergie calorifique à l’extérieur.

WP01_1_2010_de_en_fr_it_V10.doc 56 / 96

A la fin des conduits de fumée se trouve une soufflante d’aspiration qui, en rapport avec la
quantité de combustible et d’air de combustion, transporte les fumées dans la cheminée.
Le pot de combustion sera nettoyé à intervalles réguliers par l’utilisateur qui devra enlever la
cendre et les scories. De même, il sera nécessaire d’enlever la suie et les cendres qui se seront
déposées sur la vitre. Quand des combustibles solides sont utilisés, des dépôts de ce genre
sont inévitables. De plus, il est nécessaire qu’une entreprise spécialisée entretienne régulière­ment les conduites de gaz chauds et de fumées.

Les appareils sont conçus pour être placés dans des pièces d’habitation. Ils ont été soumis aux
contrôles nécessaires pour cette utilisation et les autorisations correspondantes ont été déli­vrées. Il faut qu’une quantité suffisante d’oxygène puisse être amenée pour la combustion.
C’est pourquoi la combinaison de cet appareil avec des installations techniques exerçant une
influence sur l’air ambiant telles que les hottes d’aspiration, les dispositifs de ventilation, ou les
installations de transport pneumatiques pour les granulés de bois n'est autorisée que lorsque
certaines conditions sont remplies. A ce sujet, adressez-vous au ramoneur compétent de votre
circonscription ou à l'entreprise spécialisée responsable des travaux.

Schéma fonctionnel

WP01_1_2010_de_en_fr_it_V10.doc 57 / 96

4.4 Commande et chauffage

Plusieurs touches sont disponibles pour la commande de l’appareil. Ces touches sont complé­tées par différents affichages. Généralement vous n'avez besoin que des touches I/O et des
touches « + » et « – » pour l’utilisation de l’appareil.

 A partir de la touche I/O vous commutez l'appareil sur la position « Marche »

et « Arrêt ».

 A partir des touches +/- vous sélectionnez la puissance souhaitée.
Plusieurs régulateurs (accessoires) peuvent être raccordés à l’appareil pour le mode de fonc­tionnement automatique. A ce propos, vous trouverez, par la suite, des informations détaillées.

Attention : Lorsqu’on appuie sur la touche Menu, l’écran d’affichage passe au niveau
menu. Pour quitter de nouveau ce menu, il est nécessaire d’appuyer de nouveau sur la
touche Menu, puisque au niveau menu, à l’exception de la touche I/O, il n’est pas possi­ble de commander l’appareil ! Si aucune touche n’est actionnée pour une durée de plus
de 60 secondes, le système revient automatiquement au niveau commande.

4.5 Sélection de la puissance

Il est possible, en tout temps, de prérégler la puissance souhaitée de l’appareil à partir des
touches +/- . La valeur préréglée reste mémorisée, même après l'arrêt de l'appareil, jusqu'à ce

qu'une nouvelle valeur soit sélectionnée manuellement. Une fois le programme d’allumage ter­miné, l'appareil passe dans le programme de chauffage et se met automatiquement à la pu-
issance préréglée aussi longtemps qu'un régulateur interne ou externe ne demande pas une
autre puissance. Le réglage de la puissance de l'appareil peut s'effectuer sur 10 niveaux. Le
niveau 10 représente le niveau maximal, le niveau 1 représente le niveau minimal.

4.6 Première mise en service

Consignes importantes :

• La porte de la chambre de combustion doit toujours être fermée, même lorsque l’appareil est

froid.

• Pendant le fonctionnement, la porte pourvue d’une vitre en vitrocéramique est très chaude.

Evitez tout contact avec la vitre.

• Les éléments de l’habillage du poêle peuvent aussi devenir extrêmement chauds pendant le

fonctionnement continu. Utilisez le gant de protection contre la chaleur qui fait partie du dé-

tail de la livraison.

• Ne pas laisser les enfants en bas âge et les jeunes enfants sans surveillance à proximité du

poêle !

• Toutes les pièces en acier et en fonte du poêle ont été revêtues d’une laque séchée thermi-

quement qui résiste à la forte chaleur. Lors du premier chauffage d’un poêle à granulés

neuf, le processus de séchage de la laque se poursuit, c’est pourquoi des odeurs voire des

fumées peuvent se dégager. Nous vous prions à ce propos d'observer les conseils sui-

vants :

o Bien ventiler la pièce de façon à ce que les vapeurs dégagées puissent être éva-

cuées.

o Pendant la période de durcissement la laque est encore molle. Ne pas toucher, au-

tant que possible, les surfaces laquées de façon à éviter tout dommage des surfaces.

o La laque durcit au bout d'un certain temps de fonctionnement à puissance de chauf-

fage élevée.

WP01_1_2010_de_en_fr_it_V10.doc 58 / 96

Les granulés de bois ne pourront être versés dans le réservoir à granulés que lorsque l’appareil
aura été complètement installé, conformément aux instructions de montage. Remplir le réser­voir avec, au moins, 5 kilos de granulés.

Aucun objet ne devra se trouver aussi bien dans le réservoir de granulés, que dans le
foyer ou le pot de combustion.

4.6.1 Remplir le réservoir de granulés

Ouvrir le couvercle du réservoir. Ouvrir la fermeture du sac de granulés et vider lentement le
sac, ouverture vers le bas, dans le réservoir à granulés jusqu’à ce que les granulés atteignent le
niveau de la grille de protection. Fermer le couvercle du réservoir après le remplissage. Ce
couvercle devra toujours rester fermé pendant le fonctionnement.

Notre conseil : Verser les granulés lentement et de la hauteur la plus réduite possible afin
d’éviter les dégagements de poussières au maximum. Les granulés de bois peuvent aussi être
versés dans un seau ou dans un récipient analogue.

Attention : Ne pas laisser tomber de corps étrangers dans le réservoir de granulés, les dom­mages éventuels, qui en résulterait, ne seraient pas pris en charge dans le cadre de la garantie.

4.6.2 Processus de mise en marche

Au moment de la première mise en service, la vis de transport est encore complètement vide.
C’est seulement au bout de 10 minutes environ que les premiers granulés tombent dans le pot
de combustion. Or, à ce moment-là, l’allumage est déjà de nouveau éteint. Il en est de même
lorsque le réservoir a été rempli trop tard ou qu’il a été entièrement vidé.

Marche à suivre pour que le chauffage s’allume, à coup sûr dans les deux cas :

• Mettre en marche l’appareil à partir de la touche I/O et attendre que le programme

d’allumage soit terminé ou que les premiers granulés tombent dans le pot de combustion.

• Arrêter alors immédiatement l’appareil à partir de la touche I/O et le remettre en marche de

nouveau au bout de 5 secondes. Le programme d'allumage est alors de nouveau lancé et

l'appareil s'allume dès que les premiers granulés tombent dans le pot de combustion. Réité-

rer la procédure, si nécessaire.

Notre conseil :

Si le réservoir de granulés est complètement vide et qu’aucun granulé ne se trouve encore
dans la vis de transport, vous pouvez raccourcir le temps qui s'écoule jusqu’à ce que les granu­lés tombent à nouveau dans le pot de combustion en mettant une poignée de granulés. Les
granulés versés directement ne devront, en aucun cas, dépasser la première rangée de trous
du pot de combustion.

Attention : En aucun cas, ne remplissez complètement le pot de combustion, cela conduirait à
un dysfonctionnement.

WP01_1_2010_de_en_fr_it_V10.doc 59 / 96

4.7 Commande

Le poêle est équipé d'un affichage numérique pour la commande des différentes fonctions. Les
différentes fonctions des touches sont décrites ci-après.

PREMIERE MISE EN SERVICE

Etape

Description

Affichage sur l’écran

Une fois que la tension d’alimentation a été établie, le menu de
configuration apparaît sur l’écran (une seule fois).

Sélectionner la langue à partir des touches ↑↓
Valider à partir de la touche « Menu OK ».

L’heure actuelle ainsi que le jour de la semaine doivent être en­trés.
En actionnant (de façon courte) la touche « Menu OK », on passe
des heures aux minutes (l’indication sélectionnée clignote).
En appuyant (longuement) sur la touche « Menu OK », on accède
au jour la semaine (↑↓).

Valider à partir de la touche « Menu OK »

.

Si nécessaire, on procèdera au réglage d’un capteur de tempéra­ture ambiante externe.
Il est possible de sélectionner soit le capteur de température am­biante intégré à l’appareil, soit un capteur de température ambian­te externe qui pourra fonctionner comme rupteur ou comme con­tacteur, soit un thermostat d’ambiance.
Une fois ce réglage terminé, « konf OK » est affiché sur l’écran.

Valider à partir de la tou­che « Menu OK »

Modifications ultérieures :
En appuyant sur les touches Alimentation secteur MARCHE /
ARRÊT et sur la touche « Menu OK », on accède de nouveau au
menu CONFIGURATION et les réglages peuvent être modifiés.
Dans ce cas, les indications concernant les heures de service, la
quantité de granulés consommés restent maintenues de même
que la totalité des paramètres tels que les heures de commuta­tions, les niveaux de puissance, le mode de commande, etc.

En appuyant encore une fois sur la touche « Menu OK »,

l’indication suivante ( Prêt à fonctionner ) est affichée →

Mettre en marche
l’appareil
Appuyer sur la
touche :

pendant 2 se­condes

Commuter pour faire fonctionner l’appareil.
Le programme d’allumage est lancé.

Lors de la première mise en service, le poêle marche sur le mode
fonctionnement manuel « Hand », après des modifications ulté­rieures il fonctionnera automatiquement sur le mode de fonction­nement qui aura été utilisé en dernier.

Lorsque le capteur de température de la flamme enregistre une
montée de la température d’une certaine importance dans le
foyer, le poêle est considéré comme allumé et passe en mode de
fonctionnement normal.

= Niveau de puissance

= Valeur de température

(selon le mode de fonc-

tionnement sélectionné)

WP01_1_2010_de_en_fr_it_V10.doc 60 / 96

ALLUMAGE RATE

Etape

Description

Affichage sur l’écran

Un allumage raté est affiché sur l’écran par le message
« F02 Zund ».

SOLUTION DU PROBLEME ALLUMAGE RATE

Etape

Description

Affichage sur l’écran

Accuser récep­tion du défaut à
partir de la tou­che :

Appuyer briève­ment sur la tou­che

Cause possible – supprimer le défaut
Il n’y a pas de granulés dans le pot de combustion

- perturbation dans l’alimentation en granulés

- Mettre une poignée de granulés dans le pot de combustion jus­qu’à la première rangée de trous.

Granulés non consumés dans le pot de combustion

- S’assurer qu’il n’y a pas de salissure

- Vider le pot de combustion complètement

- S’assurer que capteur de température du foyer n’est ni recouvert
de suie, ni défectueux
(faire venir un technicien de service)

La porte est ouverte ou la vitre est brisée

- Enlever les granulés du pot de combustion, ne pas remettre les
granulés dans le réservoir de granulés.
(Braise !!! - les granulés doivent être placés au moins pendant
72 heures en un lieu protégé de tout risque d’incendie)
Fermer les portes ou replacer une vitre.

WP01_1_2010_de_en_fr_it_V10.doc 61 / 96

A partir du mode « Prêt à fonctionner », appuyer une fois sur la touche « Menu OK » : sélectionner le mode
fonctionnement. A partir de ↑↓ sélectionner le mode de fonctionnement, à partir de la touche « Menu OK »,
valider cette sélection.

CHAUFFAGE NORMAL – MODE MANUEL

Etape

Description

Affichage sur l’écran

Une fois que le cycle d’allumage est terminé, le poêle se trouve en

mode de chauffage manuel.
Le niveau de puissance actuel est affiché.

Pendant le chauffage, il est possible de procéder aux réglages sui-

vants : ↑↓ ± niveaux 1-10 = de 30 à 100% de puissance de chauffage.
Lorsque le changement de niveau de puissance dépasse un échelon,
la puissance est alors amenée progressivement à ce nouveau niveau.

Exemple ↑↑↑

CHAUFFAGE NORMAL – COMMANDE PAR LA TEMPERATURE AMBIANTE

Etape

Description

Affichage sur l’écran

Le poêle est régulé de façon à obtenir une température ambiante

constante (p.ex. Raum 56) et la commande adapte automatiquement
les niveaux de puissance.
Si la température ambiante sélectionnée est dépassée même lorsque
le poêle fonctionne au niveau de puissance le plus bas, la commande
travaille alors à partir du mode de fonctionnement MARCHE / ARRÊT.

Une valeur de température est affichée. 56 correspond environ à une

température ambiante d’environ 21°C.
Le réglage de la température souhaitée se fait à partir ↑↓ dans une
plage de réglage allant de 1 à 100.

Exemple ↓↓↓↓

CHAUFFAGE NORMAL – COMMANDE A HORLOGE PROGRAMMABLE / MODE MANUEL

Etape

Description

Affichage sur l’écran

Le poêle chauffe aux heures sélectionnées (au plus 2 fois par jour) au

niveau présélectionné (p.ex. Zeit 07).
En dehors de ces horaires de chauffage le poêle est sur le mode de
fonctionnement « Prêt à fonctionner ».

Pendant le chauffage, il est possible de procéder aux réglages sui-

vants : ↑↓ ± niveaux 1-10 = de 30 à 100% de puissance de chauffage.
Lorsque le changement de niveau de puissance dépasse un échelon,
la puissance est alors amenée progressivement à ce nouveau niveau.

Exemple ↓↓↓

CHAUFFAGE NORMAL – COMMANDE A HORLOGE PROGRAMMABLE / COMMANDE A PARTIR DE

LA TEMPERATURE AMBIANTE (à partir du capteur de température intégré)

Etape

Description

Affichage sur l’écran

La commande règle le poêle de façon à obtenir une température am-

biante constante aux temps sélectionnés et adapte automatiquement
les niveaux de puissance.
En dehors de ces temps de chauffage, le poêle maintient la tempéra­ture économique.

Une valeur de température est affichée.

56 correspond environ à une température ambiante d’environ 21°C.
Le réglage de la température souhaitée se fait à partir ↑↓ dans une
plage de réglage allant de 1 à 100.

Exemple ↓↓↓↓

CHAUFFAGE NORMAL – Thermostat d’ambiance externe

Etape

Description

Affichage sur l’écran

Le poêle est commandé à partir des valeurs allouées provenant du

thermostat d’ambiance externe au niveau de puissance réglé manuel­lement. Un changement de la température de consigne ne peut être
effectué qu’à partir du thermostat extérieur. Le réglage du niveau de
puissance se fait à partir ↑↓.

56

Auto 56

WP01_1_2010_de_en_fr_it_V10.doc 62 / 96

A partir du mode « prêt à fonctionner », appuyer deux fois sur la touche « Menu OK » :
Programmation de l’horloge.

PROGRAMMATION DE L'HORLOGE, HEURES DE COMMUTATION

Etape

Description

Affichage sur l’écran

L’heure actuelle ainsi que le jour de la semaine doivent être en­trés.

A partir de la touche « Menu OK » (actionner brièvement) entrer
l’heure actuelle (↑) – et appuyer de nouveau brièvement sur
« Menu OK »
L’affichage passe alors des heures aux minutes et vice-versa
(L’affichage clignote en conséquence).
Valider à partir de la touche « Menu OK »

En appuyant (longuement) sur la touche « Menu OK », on passe

au réglage du jour la semaine,
Régler à partir (↑↓).
Valider à partir de la touche « Menu OK »

Programmation des heures de commutation :

Il est possible de programmer en bloc des heures de commuta­tion pour les jours ouvrables et pour le week-end, mais il est aus­si possible de programmer chaque jour en particulier.

(↑) permet de passer à « Mo – Fr » (Lu - Ve jours ouvrables)
Valider à partir de la touche « Menu OK ».

Valider à partir de la touche « Menu OK ».
... heure actuelle « EIN 1 » est affichée, elle peut être maintenant
réglée sur le point de mise en marche (↑↓)
Valider à partir de la touche « Menu OK ».

En actionnant (brièvement) la touche « Menu OK », on passe des
heures aux minutes (l’affichage correspondant clignote).

En appuyant (longuement) sur la touche « Menu OK », on passe
au jour la semaine, le réglage se fait à partir de (↑↓).
Valider à partir de la touche « Menu OK ».

Valider à partir de la touche « Menu OK ». (Longuement)
… « AUS 1 » (ARRÊT 1) … « EIN 2 » (MARCHE 2)
… « AUS 2 » (ARRÊT 2)

(↑) passer à « Sa – So » (Sa – Di jours du week-end)
Valider à partir de la touche « Menu OK » (déroulement de la
programmation comme décrit au-dessus).

En appuyant (longuement) sur la touche « Menu OK », on passe
au jour la semaine (programmation individuelle de chaque jour).

Ensuite chaque jour peut être programmé séparément (↑↓).

WP01_1_2010_de_en_fr_it_V10.doc 63 / 96

A partir du mode « prêt à fonctionner », appuyer trois fois sur la touche « Menu OK » :
Interrogation des différents états de fonctionnement :

INFO

Etape

Description

Affichage sur l’écran

Afficher

les paramètres

le niveau de pu­issance,

la valeur de tem­pérature

ou

Appuyer 3 fois sur la touche « Menu OK » ­A partir du point de menu « INFO », il est possible de lire diverses
valeurs caractéristiques, telles que la vitesse de rotation de la
soufflante d’aspiration, la vitesse de rotation de la soufflante trans­versale, la version du logiciel, le nombre d’heures de service et la
date du prochain entretien.
Sélectionner le paramètre souhaité à partir de ↑↓ et valider à partir
de la touche « Menu OK », la valeur correspondante est alors affi­chée.

lire l’heure ac­tuelle

Appuyer 4 fois sur la touche « Menu OK » ­Revenir à l’écran standard à partir de la touche « Menu OK »,↑↓
jusqu’à ce que INFO soit affiché, appuyer sur la touche « Menu
OK » jusqu’à ce l’écran standard soit affiché.

LIMITEUR DE TEMPERATURE DE SECURITE (LTS), COUPE-CIRCUIT PRINCIPAL

Etape

Description

Affichage sur l’écran

Le limiteur de température de sécurité est un dispositif de sécurité

prescrit par les règlements qui arrête l’appareil en cas de surchauf­fe importante et qui doit ensuite être déverrouillé manuellement
(au moyen d’un objet pointu).
S’il n’est pas possible d’enfoncer durablement le LTS, la tempéra­ture est encore trop élevée – attendre jusqu’à ce que le refroidis­sement soit suffisant.
Le bouton de déverrouillage et le coupe-circuit électrique principal
se trouvent au dos de l'appareil.

COUPURE DE COURANT

Etape

Description

Affichage sur l’écran

Après une brève coupe de courant, l’appareil revient automati­quement dans l’état de fonctionnement qui était activé antérieure­ment.
Dans ce cas, le système tient compte naturellement des horaires
de chauffage actuels, si la commande par horloge programmable
était activée auparavant.
Si, entre-temps, le chauffage refroidit excessivement, il se remet
de nouveau en marche.

= Niveau de puissance

= Valeur de température

(d’après le mode de fonc-

tionnement sélectionné)

ARRÊTER L’APPAREIL

Etape

Description

Affichage sur l’écran

Appuyer sur la
touche

L’alimentation en combustible est interrompue, alors que la souf­flante d’air ambiant reste en fonctionnement afin que le poêle soit
refroidi.
Pendant cette phase de combustion des granulés restants et
d’extinction de l’appareil, la soufflante d’évacuation des gaz reste
en fonctionnement.

WP01_1_2010_de_en_fr_it_V10.doc 64 / 96

4.8 Avant la mise marche / Allumage

A noter : Le processus d’allumage peut durer 10 minutes, jusqu’à ce que la première flamme
apparaisse (selon l’état de nettoyage du pot de combustion) et il est lancé après chaque nou­velle remise en marche ou coupure de courant.

• Ouvrir la porte du foyer. S’assurer que le pot de combustion et le foyer sont propres, qu’ils
ne contiennent ni salissures, ni granulés. Nettoyer le pot de combustion, si nécessaire, et
enlever les granulés, la cendre ou les scories.

• Fermer les portes.

• Mettre le poêle en marche en appuyant sur la touche I/O. Les granulés sont transportés

dans le pot de combustion. L’allumage des granulés s’effectue automatiquement grâce
à un dispositif d'allumage intégré à l’appareil. Au bout de 5 à 10 minutes, au plus tard,

les granulés commencent à brûler.

• Si l’allumage échoue (granulés non consumés dans le pot de combustion), assurez-vous
tout d’abord qu’il n’y a pas de salissures dans le pot de combustion (tous les trous d’aération
doivent être dégagés et le réservoir à granulés doit être rempli). Il est possible que les gra­nulés doivent tout d’abord être transportés par la vis. Ce transport dure environ 10 minutes
s’il s’agit de la première mise en service ou si le réservoir de granulés était complètement
vide auparavant. Nettoyez le pot de combustion intégralement avant de remettre le po-

êle en marche. Après un allumage manqué, vider entièrement le pot de combustion et
enlever les granulés non consumés ainsi que les cendres et les scories. Ne jamais re­tirer des granulés non consumés du pot de combustion pour les remettre dans le ré­servoir de granulés. Ne jamais allumer les granulés dans le pot de combustion.

• 

Danger d’incendie en raison de restes de braise et/ou de surchauffe !

5 Analyse des défauts, codes de défaut

Les défauts de la classe 2 sont d’une importance secondaire (il ne concernent pas la sécurité)
et une fois que la cause de la perturbation a été supprimée, il n’est pas nécessaire de remettre
le système à zéro manuellement. Après que la cause de la perturbation a été supprimée,
l’appareil revient automatiquement en mode de fonctionnement normal.

Code de

défaut

Classe 2

Raison du défaut Suppression des défauts

F01

Pas de granulés

Remplir de granulés / Accuser réception du défaut en appuyant sur la
touche « Menu OK »

F02

Ne s’allume pas

Vider le pot de combustion s’il est rempli de granulés non consumés.
Pour des raisons de sécurité, ces granulés ne doivent, en aucun cas,
être remis dans le réservoir de granulés (des braises pourraient déjà
s’être formées dans ces granulés).
Si le pot de combustion est vide, contrôler le niveau de remplissage du
réservoir de granulés. Remplir le réservoir, si nécessaire.
Accuser réception du défaut à partir de la touche « Menu OK »
Démarrer de nouveau l’appareil.

F03

Portes ouvertes ou bris
de la verre

Fermer les portes, accuser réception du défaut à partir de la touche
« Menu OK », ou remplacer la vitre, accuser réception du défaut à
partir de la touche « Menu OK ».
Attention : En aucun cas, on ne peut mettre le poêle en marche si une
vitre est endommagée. Pour éliminer le dommage on devra utiliser
une protection appropriée.

F04

La température dans le
foyer est trop élevée (=
défaut de la régulation

Accuser réception du défaut à partir de la touche « Menu OK »
Contrôler la qualité du combustible.
Remettre le poêle en marche en fois qu’il est refroidi et observer

WP01_1_2010_de_en_fr_it_V10.doc 65 / 96

de l’alimentation en gra­nulés)

l’alimentation de combustible (ne doit pas fonctionner pendant la totali­té du processus d’allumage)
Si ce n'est pas le cas ou si le défaut se renouvelle prendre contact
avec le service après-vente.

F05

Le tirage par aspiration
est défectueux

Prendre contact avec le service après-vente.

F06

Le détecteur de flamme
est défectueux

Prendre contact avec le service après-vente.

F07

Le capteur de tempéra­ture ambiante est défec­tueux

Prendre contact avec le service après-vente.

F08

L’intervalle d’entretien
s’est écoulé

Effectuer l’entretien. Accuser réception à partir de la touche
« Menu OK ».

6 Nettoyage, entretien et maintenance

Des cendres, des scories et de la suie se forment toujours durant la combustion de combusti­bles solides. C’est pourquoi, il est absolument nécessaire que l’utilisateur procède à un

nettoyage régulier afin de garantir un fonctionnement impeccable.

Attention / Danger :

Les appareils qui ne seront pas entretenus conformément à nos indications ne devront
pas être mis en service. En cas de non observation tous les droits à la garantie sont
supprimés.

La fréquence nécessaire du nettoyage du pot de combustion dépend seulement de la te­neur en cendres des granulés : elle ne peut pas être modifiée par des réglages de l'appa­reil puisque les cendres sont tout simplement les constituants non combustibles des
granulés.
C’est pourquoi nous recommandons de n'utiliser que des granulés de bois dont la teneur
en cendres est inférieure à < 0,5%.

Lors de l’utilisation de combustibles solides, des dépôts se forment sur les vitres. C’est le cas
en particulier pour les granulés qui donnent une poussière très fine. Selon la qualité de ces gra­nulés et le réglage de la puissance de l’appareil, ces dépôts pourront être très clairs ou entiè­rement noirs (en particulier quand le poêle fonctionne à puissance réduite). C’est un phénomè­ne naturel qui apparaît lors de la combustion de granulés de bois. Il ne s’agit pas d’un défaut.

Prudence !
Arrêter et laisser refroidir le poêle avant de commencer les travaux d’entretien. Nous
vous prions de bien vouloir tenir compte des consignes de sécurité qui se trouvent sur le
couvercle du réservoir de granulés. Toutes les pièces situées dans le foyer peuvent être
encore chaudes. Eventuellement, les cendres peuvent encore renfermer des braises. Ne
jamais remettre dans le réservoir des granulés non consumés ou de la cendre provenant
du foyer – Danger d’incendie !

6.1 Contrôle et nettoyage de la coupelle de combustion

Veuillez contrôler chaque jour - au plus tard toutefois lors du remplissage du réservoir - que la
coupelle de combustion ne contient pas de résidus de combustion (cendres / scories). La cou­pelle de combustion doit être nettoyée dès qu’elle contient 30 g de cendres / scories (un résidu
d’environ 1 cm de hauteur).

WP01_1_2010_de_en_fr_it_V10.doc 66 / 96

Le nettoyage de la coupelle de combustion peut être effectué en quelques secondes pen­dant le fonctionnement, en enlevant la cendre du pot de combustion à l'aide de la raclette jus­qu'à ce qu'il ne reste qu'un peu de braise. Laissez la cendre tomber tout simplement dans le
cendrier.

Consignes importantes :

• Il est absolument nécessaire que toutes les ouvertures de la
coupelle de combustion soient libres.

• Afin de ne pas boucher les ouvertures d’aération ne pas
enfoncer ou piler la cendre dans la coupelle de combustion.

• Après chaque nettoyage, assurez-vous que la coupelle de
combustion est bien fixée dans son logement.

Prudence – Risques d’incendie :
Des restes de braises dans la cendre présentent un risque d’incendie important.

N’enlevez la cendre à l’aide d’un aspirateur que lorsque vous aurez la certitude absolue
qu’il n’y a plus de braises.

6.2 Nettoyage de la vitre

Les dépôts qui se forment sur la vitre sont normaux et ne résultent pas d’un défaut ou
d'un vice de fabrication de l'appareil. La vitre peut être facilement nettoyée à l’aide d’un chif-

fon sec. Les salissures plus tenaces seront supprimées grâce à un produit de nettoyage spécial
pour le verre.

6.3 Nettoyage des surfaces d’habillage

Ne nettoyer les surfaces peintes que lorsque la laque a complètement durcie ; dans le cas
contraire la laque risque d'être éraflée. Pour nettoyer, essuyer seulement à l’aide d’un chiffon
humide, ne pas frotter. Ne pas utiliser un produit de nettoyage pour le verre ou tout autre pro­duit de nettoyage contenant des solvants.

Pour le nettoyage des surfaces revêtues de poudre, essuyer seulement à l’aide d’un chiffon
humide, ne pas frotter. Ne pas utiliser d’agents abrasifs ou produits de nettoyage acides ou
caustiques. Généralement, il est possible d'enlever les tâches à l’aide d’un produit de nettoyage
pour le verre d’usage dans le commerce.

7 Entretien

Nous recommandons de faire effectuer les travaux d’entretien par une entreprise spécia­lisée. Le bon fonctionnement de votre appareil dépend pour l'essentiel d’un entretien régulier

adéquat. La fréquence de l’entretien dépend à son tour, pour l’essentiel, de la qualité des gra­nulés ainsi que du nettoyage régulier à effectuer par l’utilisateur. Une brosse spéciale prévue
pour l’entretien fait partie du détail de la fourniture de chaque appareil. La suie est un excel-

lent isolant si bien que les appareils qui ne sont pas entretenus dégagent de moins de
chaleur vers l’extérieur ou vers l’échangeur de chaleur. Dans ces conditions le rende­ment d’exploitation baisse. Après un entretien, l’énergie est de nouveau utilisée de façon
optimale ; vous économisez des coûts de chauffage et ménagez l’environnement.

WP01_1_2010_de_en_fr_it_V10.doc 67 / 96

Attention / Danger :

Les appareils qui ne seront pas entretenus conformément à nos indications ne devront
pas être mis en service. En cas de non observation tous les droits à la garantie sont
supprimés.

Avant les travaux, il est nécessaire de procéder à un nettoyage complet du pot de combustion,
du logement du pot et du foyer (cf. nettoyage chapitre 5).

C’est alors seulement que l’entretien proprement dit devrait être effectué.

L’entretien englobe les domaines suivants qui sont décrits dans le détail dans les chapitres sui­vants.

• Nettoyage des conduits de fumées et de gaz chauds

• Nettoyage de la soufflante d’évacuation de gaz et du tube de raccordement à la cheminée

• Contrôle du tube d’air de combustion

• Nettoyage des composants et des contacts électriques

• Nettoyage des conduites d’air de convection

• Nettoyage de la goulotte à granulés

•

Fin des travaux, marche d’essai et remise à zéro de l’entretien

Pour effectuer les travaux d’entretien, vous avez besoin de connaissances spéciales, c’est
pourquoi nous recommandons vivement de confier l'entretien à une entreprise spécialisée.

Attention / Avertissement :

Risques de courts-circuits et d’incendie, dangers de mort !

L’utilisation des appareils n’est autorisée que lorsque tous les éléments de l’habillage sont mon-

tés en bonne et due forme. Dans le cas contraire l'homologation des appareils est supprimée de

même que les droits à la garantie y compris ceux qui découlent des défauts de matières et des

vices de fabrication puisqu’on court le risque d’entrer en contact avec des parties brûlantes de

l’appareil ou des pièces sous tension.

Retirez la fiche de contact de la prise de courant d’alimentation avant le début des tra-

vaux ! Ne rebranchez la fiche de contact pour la marche d’essai que lorsque tous les

éléments de l’habillage auront été remontés en bonne et due forme.

7.1 Nettoyage des conduits de fumée

 Retirer les éléments d’habillage supérieur
 Dévisser la plaque du couvercle
 Utiliser les brosses de nettoyage qui font partie des accessoires et enlever les dépôts
 Procédez au remontage dans le sens inverse des opérations en veillant à ce que les piè-

ces soient ajustées au plus près.

WP01_1_2010_de_en_fr_it_V10.doc 68 / 96

7.2 Nettoyage du compartiment à cendres

 Ouvrir (déverrouiller) l’habillage inférieur
 Dévisser la plaque du couvercle
 Enlever la cendre froide en l’aspirant
 Procédez au remontage dans le sens inverse des opérations en veillant à ce que les piè-

ces soient ajustées au plus près.

7.3 Nettoyage de la coupelle de combustion

 Ouvrir la porte du poêle
 Retirer la coupelle de combustion (lorsqu’elle est froide)
 Nettoyez la coupelle de combustion et le foyer à l’aspirateur
 Replacer (et encliqueter) la coupelle de combustion dans son logement
 Fermer la porte du poêle et poursuivre les travaux d'entretien.

Attention / Important :

Retirer aussi le tube de raccordement à la cheminée et le nettoyer à l’aide de la brosse de
nettoyage. Si le tube de raccordement est sali par de la cendre et de la suie, il n'est pas possi­ble de contrôler le résultat de l’entretien / du nettoyage puisque le tirage des fumées et des gaz
n’est pas conforme aux spécifications techniques.

7.4 Contrôle du tube d’aspiration d’air

On doit s’assurer que l’accès du tube d’aspiration d’air est libre.
Par ailleurs, aucune poussière ou saleté, aucune vapeur toxique ou corrosive ne doit être
aspirée.

WP01_1_2010_de_en_fr_it_V10.doc 69 / 96

7.5 Contrôle et nettoyage des composants électriques

Avant de procéder à ces contrôles s'assurer encore une fois que la fiche de contact a bien été
retirée de la prise secteur. Procéder à un contrôle visuel des câbles électriques. En particulier,

les câbles ne doivent pas être posés sur des arêtes vives ou sur des surfaces chaudes,
le revêtement ne doit pas laisser paraître de fentes, les câbles ne doivent pas présenter
de surfaces dénudées. Remplacer les câbles si l'isolation présente des fentes ou d'autres dé-

fauts. Dépoussiérer aussi les composants électriques à l’aide d’un pinceau, si nécessaire, et, en
cas de besoin, enlever les restes de corrosion des contacts à l’aide d’un racloir.

7.6 Fin des travaux d’entretien, marche d’essai

Une fois les travaux d’entretien terminés, rétablir tous les raccordements et effectuer une mar­che d’essai.

8 Directives de protection contre le feu

Il est nécessaire de protéger des effets de la chaleur tous les éléments de construction
inflammables, les meubles ou aussi, par exemple, des tissus d'ornement se trouvant à
proximité du poêle. On devra observer plus particulièrement les règlements et les direc­tives de protection contre le feu valables dans le pays ou la région.

Mesure

Valeur

Signification

A

80 cm

Distance minimale à observer dans la zone de rayonnement / des sorties d’air
chaud

B

40 cm

Distance minimale à observer dans la zone de rayonnement / des sorties d’air
chaud pourvues d’une protection contre les rayonnements par ventilation

C 20 cm Distances à observer au-dehors de la zone de rayonnement

D 20 cm

Isolation minimale du tube de fumées à l’aide d’isolant pour les traversées de murs
(non ventilées)

Croquis mettant en évidence les distances à observer dans le cadre de la protection

contre le feu

C

C

Verbindungsstück

A

B

belüfteter Strahlungsschutz

C

Exemple: Conduite de raccordement à la cheminée

située dans la pièces où est placé le poêle

Conduite de fumée

Protection contre les
rayonnements aérée

Text

30 cm

30 cm

50 cm

D D

Feuerfester

Belag /

Bodenplatte

C

Exemple: conduite de raccordement à la cheminée

pas

sant à tr

a

vers un mur

Matériau / plaque
de sol ininflammable

WP01_1_2010_de_en_fr_it_V10.doc 70 / 96

8.1 Ameublement dans la zone de rayonnement – Distance de sécurité

Dans la zone visible du feu (zone de rayonnement du foyer), il est nécessaire de respecter
une distance d'au moins 80 cm (mesure A) mesurée à partir du bord avant de l'ouverture du
foyer par rapport aux éléments de construction inflammables, aux meubles, ou encore, par
exemple, aux tissus de décoration. La distance de sécurité est réduite à 40 cm (mesure B), si
une protection contre le rayonnement aérée est montée devant l’élément à protéger.

8.2 Ameublement au-dehors de la zone de rayonnement– Distance de

sécurité

Il est nécessaire de protéger des effets de la chaleur tous les éléments de construction inflam­mables, les meubles ou aussi, par exemple, des tissus d'ornement se trouvant à proximité du
poêle. Les parois situées sur les côtés et derrière l’appareil ne devront pas être constituées ou
revêtues de matériaux de construction inflammables, si une distance de 20 cm par rapport aux
cotés ou de 20 cm par rapport à l’arrière de l'appareil n’est pas atteinte. La distance par rapport
aux éléments du mobilier en bois ou en plastique devra aussi s’élever à 20 cm par rapport aux
côtés du poêle.

8.3 Sol placé desous et devant le poêle

Les planchers constitués par un matériau inflammable, de la moquette, du parquet ou du liège
devront être remplacés ou protégés par un matériau ininflammable tels que la céramique, la
pierre, le verre ou par une plaque de sol en acier. Cette protection sera placée sous le poê-

le. Elle dépassera de 50 cm vers l’avant l’ouverture de la chambre de combustion et de
30 cm sur les côtés (pour la distance latérale, on ne mesurera pas à partir du bord extérieur

de l’appareil, mais à partir du bord intérieur du foyer).

Il n’est pas nécessaire de placer une isolation supplémentaire contre la chaleur au­dessous du poêle, il suffit de placer un support portant ininflammable puisque la chaleur

ne se dégage pas vers le bas.

8.4 Objets placés dans les zones des ouvertures d’amenée d’air ou d'air

recirculé

On veillera à ce que toutes les ouvertures d’entrée et de sortie d’air restent absolument libres,
elles ne doivent pas être bouchées ou recouvertes. Danger de surchauffe pour le poêle !

Dans la zone des sorties d’air; les objets inflammables devront être à une distance d’au

moins 80 cm (mesure A) ou dans le cas d’une protection contre le rayonnement venti­lée, à une distance de 40 cm (mesure B).

8.5 Distances par rapport au tube de raccordement à la cheminée (conduit

de fumée)

Les éléments de la conduite d’évacuation doivent être bien fixés les uns
aux autres. Les liaisons doivent être étanches. La conduite de fumée ne
doit pas pénétrer à l’intérieur de la cheminée. La conduite d’évacuation de
fumée doit avoir le même diamètre que la buse d’évacuation des gaz pla­cée sur le poêle. Les éléments horizontaux de la conduite de fumée dé­passant 0,5 mètre doivent avoir une pente de 10 degrés. Les tuyaux qui
ne sont pas isolés de la chaleur ou sont placés verticalement ne devraient
pas dépasser 1 mètre de longueur.

La mesure X (la distance par rapport aux matériaux de construction in­flammable) indiquée par le fabricant des tuyaux d’évacuation de fumée
devra être respectée impérativement.

X

WP01_1_2010_de_en_fr_it_V10.doc 71 / 96

9 Combustibles autorisés

Selon les directives fédérales de protection contre les émissions seulement les granulés de
bois naturels sont autorisés. Des morceaux de bois et d’autres combustibles ou encore

d’autres déchets ne devront jamais être autorisés.

On ne pourra utiliser que des granulés conformes à la norme Ö et DIN-PLUS de Ø 6mm
dans le poêle à granulés de Wamsler. On ne pourra pas utiliser non plus de granulés de
bois dont la teneur en cendres est supérieure à 0,5%, sinon les travaux de nettoyage et
d’entretien sont trop importants. Veuillez observer impérativement la définition des
granulés normalisés / des qualités de granulés dans le chapitre 6 et le chapitre 7 !

Selon la norme DIN 51731, ne sont autorisés que les granulés fabriqués à partir de bois natu­rel sans liant. Le matériau d’origine est fourni par les restes de bois forestiers et les sciures
ainsi que les copeaux non traités. D’autres combustibles conduisent à des dommages du
poêle à granulés et constituent une nuisance pour notre environnement.

Si le poêle est utilisé avec un combustible non autorisé, l'ensemble des droits à la ga­rantie sont annulés, aussi ceux qui résultent d’un défaut de matière et d’un vice de fa­brication. De plus le fonctionnement l’appareil peut devenir dangereux.

10 Entreposage de granulés

Les granulés de bois sont fournis absolument secs et peuvent être utilisés immédiatement
pour le chauffage dans le poêle à granulés. Afin de garantir la qualité des granulés, il faut que
ce combustible soit entreposé dans un endroit sec et exempt de salissures.

11 Déclaration de conformité CE

WAMSLER

Haus- und Küchentechnik GmbH

Déclaration de conformité CE

Fabricant : WAMSLER Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching, Allemagne
Désignation du produit : Poêle à granulés WP 01
Les produits désignés sont conformes aux règlements énoncés par les directives européennes suivantes :
89/106/CEE Réglementation des produits de construction

2004 / 108 / EC Compatibilité électromagnétique (CEM)
2006/95/EC Matériel électrique destiné a être exploité dans certaines limites de tension
(Directives basse tension)
2006 / 42 / EC Machines (directives machines)
La preuve est donnée conformément à la norme EN 14785 par le rapport d’essais N°PL-08237-P établi par le centre d’essai
accrédité par l’état de l’école polytechnique de Vienne en date du 28.01.2009

Garching, le 20. 07. 2009 ………...................................................................

R. Kraus A. Freund

Directeur gérant Direction technique

Cette déclaration atteste la conformité de l’appareil avec les directives mentionnées ci-dessus, elle ne constitue pas une garantie concernant
certaines propriétés de l’appareil. Les consignes de sécurité contenues dans la documentation de produit qui fait partie du détail de la fourniture
devront être strictement observées. Cette déclaration de conformité est frappée de caducité si les appareils désignés ci-dessus sont modifiés
par un tiers.

WP01_1_2010_de_en_fr_it_V10.doc 72 / 96

12 Service après-vente / pièces de rechange

Auprès de votre revendeur spécialisé vous pourrez avoir accès au service après-vente, aux
prestations de service d’entretien de même qu'aux pièces de rechange. Il vous donnera des in­formations et vous aidera pour toutes les questions concernant votre poêle à granulés WAM­SLER.

Si votre appareil vous posait un problème ou si vous n’étiez pas en mesure de supprimer des
défauts, veuillez vous adresser à votre revendeur spécialisé.

Dans le cas d’une réclamation ou de la commande de pièces détachées, il faut absolu­ment que vous indiquiez la date construction et le numéro de fabrication se trouvant sur
la plaque signalétique de votre appareil de façon à ce que nous puissions vous aider cor­rectement et à ce que les pièces de rechange vraiment adéquates soient utilisées.

13 Votre revendeur spécialisé

WAMSLER Haus und Küchentechnik GmbH

vous souhaite de passer de nombreuses heu­res agréables en jouissant de la chaleur dis­pensée par votre poêle à granulés Wamsler.

WAMSLER Haus- und Küchentechnik GmbH • Gutenbergstraße 25 • D-85748 Garching • Allemagne
Téléphone :[phone] – 0 • Télécopie : [phone] – 238 • Internet : www.wamsler.eu

Numéro de l’article :

Edition : 01.2010

Commerce spécialisé :

WP01_1_2010_de_en_fr_it_V10.doc 73 / 96

Istruzioni

per uso e installazione

Stufa a pellet
WP 01

WP01_1_2010_de_en_fr_it_V10.doc 74 / 96

Grazie per aver scelto il nostro prodotto.
Leggere le istruzioni per l’uso e l’installazione prima di posizionare e mettere in funzione la stu-

fa. In questo modo eviterete danni causati da un utilizzo improprio. La vostra stufa rispetterà
l’ambiente e soddisferà in pieno le vostre aspettative grazie alle sue prestazioni ottimali.

WAMSLER Haus und Küchentechnik GmbH vi augura di trascorrere tante piacevoli ore nella
calda atmosfera creata dalla vostra stufa a pellet.

Indice

1 Importanti avvertenze generali...............................................................................75

2 Disegno dimensionale e schema elettrico ............................................................ 76

3 Esigenze operative.................................................................................................. 77

3.1 Tempi minimi e azionamento mediante centraline esterne .......................................77

3.2 Temperatura e umidità ambiente durante l’utilizzo.................................................... 77

3.3 Collegamento alla canna fumaria.............................................................................. 77

3.4 Fornitura di aria comburente .....................................................................................77

3.5 Qualità dei pellet........................................................................................................78

3.6 Pulizia, manutenzione e cura ....................................................................................78

3.7 Tensione di rete / alimentazione elettrica .................................................................. 78

4 Descrizione stufa e funzioni................................................................................... 79

4.1 Dati tecnici................................................................................................................. 79

4.2 Kit di dotazione.......................................................................................................... 79

4.3 Descrizione funzioni ..................................................................................................79

4.4 Utilizzo e messa in esercizio .....................................................................................81

4.5 Preimpostazione resa................................................................................................81

4.6 Prima accensione...................................................................................................... 81

4.6.1 Riempire il serbatoio..................................................................................................81

4.6.2 Procedura di accensione........................................................................................... 82

4.7 Comandi.................................................................................................................... 83

4.8 Prima dell’accensione / sviluppo fiamma...................................................................88

5 Analisi anomalie e codici........................................................................................88

6 Pulizia e manutenzione...........................................................................................89

6.1 Verifica e pulizia del portabraciere ............................................................................89

6.2 Pulizia del vetro.........................................................................................................90

6.3 Pulizia delle superfici.................................................................................................90

7 Manutenzione ..........................................................................................................90

7.1 Pulizia del girofumi ....................................................................................................91

7.2 Pulizia del cassetto cenere........................................................................................92

7.3 Pulizia del portabraciere............................................................................................92

7.4 Controllo del tubo di aspirazione dell’aria..................................................................92

7.5 Controllo e pulizia dei componenti elettrici ................................................................93

7.6 Completamento dei lavori di manutenzione, prova di funzionamento .......................93

8 Disposizioni antincendio ........................................................................................93

8.1 Oggetti nell’area di irraggiamento..............................................................................94

8.2 Oggetti al di fuori della zona di irraggiamento ...........................................................94

8.3 Pavimento sotto e davanti alla stufa..........................................................................94

8.4 Oggetti nelle vicinanze delle entrate e uscite d’aria...................................................94

8.5 Distanza dal tratto di collegamento (tubo di uscita fumi) ........................................... 94

9 Combustibili ammessi ............................................................................................95

10 Immagazzinamento di pellet...................................................................................95

11 Dichiarazione di conformità CE .............................................................................95

12 Assistenza clienti / pezzi di ricambio ....................................................................96

13 La vostra ditta specializzata................................................................................... 96

WP01_1_2010_de_en_fr_it_V10.doc 75 / 96

1 Importanti avvertenze generali

Per installare e mettere in funzione questa stufa è necessario rispettare tutte le indica­zioni del produttore, le norme europee e le direttive in vigore nel paese di installazione
della stufa.

Nella stufa a pellet possono essere utilizzati solamente pellet di legno allo stato naturale con­formi alla norma DIN-PLUS o alla Ö-Norm M7135 con un Ø di 6 mm. È vietato utilizzare cep­pi di legna, altri combustibili o rifiuti.

In Europa sono vigenti le seguenti norme: per le canne fumarie la norma EN 13384, per gli im­pianti fumari la EN 15287 e per i tratti di collegamento la EN 1856-2

In Germania sono inoltre in vigore la norma FeuVO per gli impianti di combustione, le nor­me locali sul regolamento edilizio, le normative elettriche VDE e le norme sul riscalda­mento e il condizionamento dell’aria. Deve inoltre essere rispettata la 1ª Legge federale te­desca per la protezione contro le immissioni (1. BImSchV). Prima della messa in funzione,

infine, l’apparecchio deve essere collaudato da un tecnico specializzato. Il verbale di collaudo
rappresenta l’autorizzazione all’esercizio della stufa.
In caso di combinazione con impianti di trattamento dell’aria (per esempio impianti di ventilazio­ne, cappe da cucina, dispositivi di alimentazione pneumatici etc.) devono essere rispettate le
norme e le direttive tecniche in vigore (in Germania la combinazione di impianti di ventilazio­ne e stufe è ammessa solo in conformità al §4 FeuVO).

Di seguito verranno fornite alcune istruzioni per un utilizzo corretto della stufa.

Ogni altro uso è da considerarsi improprio. Non risponderemo in nessun modo dei danni provo­cati da un eventuale uso improprio. Un utilizzo corretto della stufa richiede anche il rispetto delle
istruzioni per l'uso e il montaggio. Eventuali interventi o modifiche non consentite
all’apparecchio faranno decadere ogni forma di garanzia legale e commerciale.

Eventuali lavori, in particolare l’installazione, il montaggio, la prima accensione, nonché i

servizi di assistenza e di riparazione possono essere eseguiti solo da una ditta specializza­ta (in impianti di riscaldamento o riscaldamento ad aria). Eventuali installazioni errate faranno

decadere ogni forma di garanzia legale e commerciale. ll collegamento e il montaggio di appa­recchi elettrici può essere effettuato soltanto da un elettricista specializzato. Componenti elet­tronici come il circuito elettronico e i comandi sono sensibili alle scariche elettrostatiche.

Nel corso del collaudo finale la ditta specializzata è tenuta a fornire all’utilizzatore dell’impianto
delle istruzioni precise e qualificate sull’utilizzo, la pulizia e la manutenzione della stufa. In parti­colare, deve fornire informazioni sull’utilizzo dei combustibili adatti, sulla necessità di pulire re­golarmente la stufa, sulla manutenzione e sulle avvertenze di sicurezza. La non osservanza
delle istruzioni fornite e la mancata pulizia e manutenzione faranno decadere la garanzia com­merciale e legale.
Prima della messa in funzione è assolutamente necessario verificare che tutti gli accessori
siano stati rimossi dalla camera di combustione e dal cassetto cenere e che il serbatoio
dei pellet non contenga residui.

L’utilizzatore della stufa deve sottoporre il focolare a regolare pulizia.
Per la manutenzione è consigliabile stipulare un contratto tra l’utilizzatore e il rivenditore spe­cializzato. Anche l’utilizzatore stesso può occuparsi della regolare manutenzione della stufa, se
è stato adeguatamente istruito dalla ditta specializzata.

WP01_1_2010_de_en_fr_it_V10.doc 76 / 96

Prima di iniziare i lavori staccare la spina elettrica! Non interporre niente tra la spina elettri-

ca e la relativa presa di alimentazione. È vietato utilizzare apparecchi con il cavo elettrico dan­neggiato. In questo caso è necessario farlo sostituire immediatamente da un tecnico specializ­zato per evitare l’insorgere di situazioni di pericolo.

Non staccare la spina elettrica della stufa quando questa è in funzione! Spegnere prima
la stufa e attendere che il ventilatore si sia completamente arrestato.

Un buon utilizzo dell’apparecchio associato ad una pulizia accurata e ad una periodica
manutenzione garantiscono la stabilità dei valori e la durata nel tempo dell’apparecchio.
Ciò consente di risparmiare preziose risorse, rispettare l’ambiente ed evitare ulteriori
spese.

2 Disegno dimensionale e schema elettrico

1
2
3

GND

+5V

Signal

Hallgeber

ws

rt

sw

Pt1000

Raumfühler

Zündung

M

PE

N
L

Rauchgasgebläse

M

PE

N
L

Querstromgebläse

M

PE

N
L

Schnecke

F 1,6 A T

321

321

321

321

21

8 polig6 polig

1
2

1
2
3

1
2
3

1
2
3

1
2
3

ext. Raumthermostat

Res Eingang

NiCrNi

Flammsensor

- ws

+ gn

Zuleitung 230V AC

50 Hz

SS8

SS7

Pt1000

Reserve

SS6

SK1

SS3

SS4

SS2

SS5

SS9

SS12

SS11

SS10

SS1

Bedienteilanschluss

Alimentazione 230 V AC

50 Hz

Ventilatore gas

combusti

Ventilatore flusso trasv.

Vite senza fine

Accensione

Sonda ambiente
Pt1000

Riserva Pt 1000

Sensore fiamma
NiCrNi

Termostato amb. est.

Entrata ris.

Sensore Hall

Collegamento comandi

WP01_1_2010_de_en_fr_it_V10.doc 77 / 96

3 Esigenze operative

I nostri apparecchi vengono sempre collegati ad altri impianti o prodotti costruttivi e, così come
per tutti i prodotti tecnici, per garantire un funzionamento senza anomalie devono essere soddi­sfatte determinate esigenze. Di seguito vengono elencati alcuni tra i requisiti più importanti.
Questo elenco non ha alcuna pretesa di completezza. Come già spiegato in precedenza, è
sempre necessario consultare tutte le istruzioni e/o indicazioni. È sempre consigliabile fare ef­fettuare una progettazione degli impianti da parte di un’azienda specializzata, in modo da ga­rantire una corrispondenza perfetta tra i singoli componenti e raggiungere gli obiettivi desiderati.

3.1 Tempi minimi e azionamento mediante centraline esterne

Il pellet è un combustibile solido che richiede più tempo per l’accensione rispetto ai combu­stibili liquidi o gassosi. Lo sviluppo della prima fiamma richiede alcuni minuti e soltanto a ca.
15 minuti dall’accensione, ovvero quando il ciclo di riscaldamento è terminato, la stufa offre
le sue massime prestazioni. Anche quando la stufa viene spenta sono necessari alcuni
minuti, a differenze delle stufe a nafta o a gas, prima che tutti i pellet siano completamente
bruciati e la fiamma si spenga. Per questo motivo è stato programmato un tempo di inerzia
del ventilatore di alcuni minuti (visualizzato su “INFO”) che devono trascorrere prima del

nuovo riavvio della stufa.

Se la stufa viene azionata mediante una centralina esterna deve essere dunque rispettato un
tempo minimo. Per questo motivo nel pannello di controllo è stato programmato un tempo di
inerzia (da configurare nel menù “INFO”). Dopo aver raggiunto la temperatura impostata sulla
centralina, la stufa rimane ancora in funzione per la durata del tempo di inerzia e poi entra in
modalità spegnimento.

3.2 Temperatura e umidità ambiente durante l’utilizzo

Tutti gli apparecchi sono progettati esclusivamente per uso domestico in locali con una norma­le umidità dell'aria e temperature ambiente comprese tra i +5°C bis +25°C (temperature
ambiente mentre la stufa è in esercizio). In caso di temperature più alte possono attivarsi dei
dispositivi di sicurezza, mentre in caso di temperature più basse è necessario regolare alcune
impostazioni minime. Consultare a questo riguardo le avvertenze relative al riscaldamento.

Gli apparecchi non sono dotati di protezione contro gli spruzzi d’acqua e non possono
essere installati in locali umidi.

3.3 Collegamento alla canna fumaria

È obbligatorio collegare la stufa ad una canna fumaria idonea per combustibili solidi. Il
tratto di collegamento deve essere in metallo Il tecnico specializzato sarà lieto di fornire ulte-

riori informazioni a riguardo. In Germania è ammessa l’occupazione multipla (più apparecchi
collegati ad un’unica canna fumaria). La depressione al camino (tiraggio) deve essere compre­sa tra i 10 Pa e i 14 Pa (valore nominale 12 Pa). Prima di procedere all’installazione è sempre
necessario ottenere un’autorizzazione per la canna fumaria (EN 13384). La canna fumaria ga­rantisce la fuoriuscita sicura dei gas di scarico, soprattutto in caso di interruzione di corrente.
Per la sua importante funzione di sicurezza il suo dimensionamento deve essere corretto. In
caso di tiraggio troppo alto consigliamo l'installazione di un regolatore di tiraggio.

3.4 Fornitura di aria comburente

Il funzionamento della stufa è strettamente legato all’aria del locale. È dunque necessario
che affluisca una quantità sufficiente di aria comburente.

È vietato creare depressione nel locale

di installazione. È pertanto necessario rispettare tutte le norme e regole vigenti in caso di com­binazione con altri impianti di trattamento dell’aria (ad esempio impianti di ventilazione, cappe
da cucina, dispositivi di alimentazione pneumatici).

WP01_1_2010_de_en_fr_it_V10.doc 78 / 96

3.5 Qualità dei pellet

Tutte le indicazioni si riferiscono a qualità pellet conformi alle normative DIN con una frazione
max. di ceneri dello 0,25%, una densità apparente di ca. 650 kg/m³ e un potere calorifico di al­meno 4,9 kWh/kg. A livello energetico 500 litri di gasolio corrispondono a circa 1000 kg di que­sto tipo di pellet. Per l’immagazzinamento di 1000 kg di questi pellet è necessario un volume
pari a ca. 1,54 m³. A questo proposito consultare le indicazioni riportate nella sezione “Combu­stibili ammessi”.

Eventuali scostamenti da questi valori teorici sono inevitabili in virtù delle tolleranze DIN riguar­danti i pellet, in particolare per quanto riguarda la frazione di ceneri, la densità apparente, la
composizione e le dimensioni/la forma dei pellet, e comportano necessariamente degli scosta­menti anche nelle diverse indicazioni.

In caso di densità apparente più elevata, forma particolare o alto potere calorifico, alcuni dispo­sitivi interni di sicurezza della stufa possono abbassare temporaneamente la resa fino a rag­giungere i valori nominali (=potenza termica nominale). Non si tratta di un’anomalia. La stufa
riesce a regolare la resa.

3.6 Pulizia, manutenzione e cura

È opportuno sottoporre periodicamente la stufa a pulizia e manutenzione per eliminare ceneri e
fuliggine. In caso contrario potrebbero verificarsi delle anomalie per le quali non risponderemo
in alcun modo. Consultare le relative indicazioni nelle sezioni 6 e 7. Sottoponendo l’apparecchio
a regolare pulizia e manutenzione è possibile mantenere costante nel tempo anche la sua effi­cienza, altrimenti minacciata dallo strato isolante formato dalla fuliggine.

3.7 Tensione di rete / alimentazione elettrica

230 V AC / 50 Hz (è ammesso un campo di tensione compreso tra i 195-255 V).

WP01_1_2010_de_en_fr_it_V10.doc 79 / 96

4 Descrizione stufa e funzioni

4.1 Dati tecnici

Potenza termica nominale (max. / min.) kW 8,8 / 2,4
Consumo combustibili ca. (max. / min.) kg/h 1,85 / 0,8
Efficienza (max. / min.) % 92,4 / 93
Tiraggio Pa 12
Contenuto serbatoio pellet kg (litri) 31 (48)
Alimentazione elettrica V 230
Frequenza Hz 50
Potenza max. assorbita VA 290
Potenza max. ass. in riscaldamento VA 60
Diametro tubi di scarico mm 100
Peso ca. kg 105
Dimensioni (A x L x P) mm 1080 x 560 x 510

Importante:

Vi preghiamo di conservare la ricevuta e di annotare qui sotto, subito dopo la messa in funzio­ne, il numero di fabbricazione della stufa riportato sulla targhetta. In caso di prestazione di ga-

ranzia o consegne di pezzi di ricambio a posteriori necessiteremo sempre del codice ar­ticolo e del numero di fabbricazione dell'apparecchio. Senza l’indicazione del numero di

fabbricazione e della data di acquisto non potremo riconoscere nessuna garanzia e potrebbero
essere commessi errori nelle consegne. Conservare tutti i documenti forniti insieme
all’apparecchio sia per garantire i servizi di assistenza al cliente sia per agevolare eventuali
proprietari successivi.

Indicare il numero di fabbricazione dell’apparecchio dopo l’acquisto: _______________

4.2 Kit di dotazione

Il kit di dotazione comprende i seguenti accessori:

• guanto per la protezione dal calore, ausili per l’apertura dello sportello, istruzioni

4.3 Descrizione funzioni

La stufa a pellet WAMSLER è uno speciale apparecchio che utilizza soltanto pellet di legno co­me combustibili. Una volta messa in esercizio, genera aria calda che viene diffusa nel locale.
Per il riscaldamento basta accendere la stufa e selezionare il livello di resa desiderato. Utiliz­zando una centralina esterna è possibile accendere e spegnere la stufa automaticamente o re­golare automaticamente il livello di resa. I pellet vengono convogliati in maniera completamente
automatica nel braciere e bruciati elettricamente.

In base alla resa calorica selezionata la coclea trasporta autonomamente la giusta quantità di
combustibile. L’aria necessaria per la combustione fluisce in modo controllato fino al braciere.
Nella camera di combustione e nel girofumi collegato a valle i gas vengono combusti diffonden­do la loro energia nell’ambiente.

Nella parte finale del girofumi è presente un ventilatore che, in base alla quantità di combustibile
e di aria comburente, convoglia i gas combusti in modo sicuro verso la canna fumaria.

WP01_1_2010_de_en_fr_it_V10.doc 80 / 96

Il braciere deve essere regolarmente sottoposto a pulizia per eliminare cenere e residui. Anche
il vetro deve essere pulito per eliminare gli strati di cenere formatisi con la combustione dei
combustibili solidi. È inoltre necessario far controllare periodicamente il girofumi da una ditta
specializzata.

Gli apparecchi sono progettati, testati e autorizzati per uso domestico. Per la combustione è ne­cessario che affluisca una quantità sufficiente di ossigeno. Per questo motivo è necessario ri­spettare tutte le norme e regole vigenti e consultare le nostre informazioni tecniche aggiuntive
nella combinazione con altri impianti di ventilazione e condizionamento dell’aria (ad esempio
impianti di ventilazione, cappe da cucina, dispositivi di alimentazione pneumatici). A questo
scopo rivolgersi a un tecnico o a una ditta specializzata.

Sezione funzionale

WP01_1_2010_de_en_fr_it_V10.doc 81 / 96

4.4 Utilizzo e messa in esercizio

La stufa può essere regolata con diversi tasti, completi di visualizzazione sul display. Per la
messa in esercizio solitamente sono necessari solo il tasto I/O e i tasti “+” e “-”:

 con il tasto I/O la stufa viene accesa (“Ein”) e spenta (“Aus”).
 con i tasti +/- è possibile selezionare la resa desiderata.

Per la messa in esercizio automatica possono essere connesse diverse centraline (accessori).
Di seguito verranno fornite alcune informazioni aggiuntive a questo proposito.

Attenzione: premendo il tasto “Menü”, si accede al menù. Per abbandonare questo livel­lo, premere nuovamente il tasto “Menü”, poiché a questo livello non è possibile gestire i
comandi della stufa, ad eccezione del tasto I/O. Se non viene premuto nessun tasto per
60 secondi, il sistema torna automaticamente al livello dei comandi.

4.5 Preimpostazione resa

Attraverso i tasti +/- è possibile preimpostare in qualsiasi momento la resa desiderata. Il valore
preimpostato rimane memorizzato anche dopo aver spento la stufa, fino a quando non ne viene
impostato uno nuovo manualmente. Dopo il programma di accensione la stufa si stabilizza au­tomaticamente nel programma di riscaldamento sulla resa preimpostata, a meno che non vi
siano centraline esterne o interne con diverse rese impostate. La resa calorifera può essere re­golata in 10 livelli. Il livello 10 corrisponde alla resa massima, il livello 1 a quella minima.

4.6 Prima accensione

Importante:

• tenere gli sportelli del focolare sempre chiusi, anche ad apparecchio freddo.

• lo sportello in vetroceramica può raggiungere temperature molto elevate mentre la stufa è in

funzione. Attenzione a non toccare il vetro.

• anche i rivestimenti possono raggiungere temperature molto elevate in caso di utilizzo conti-

nuo. Servirsi del guanto di protezione dal calore fornito in dotazione.

• non lasciare bambini e adolescenti incustoditi nelle vicinanze della stufa.

• tutti i componenti in acciaio e in ghisa della stufa sono stati rivestiti in fabbrica con vernice

resistente alle alte temperature e poi cotti. Alla prima accensione della stufa la vernice si a­sciuga e potrebbero diffondersi fumi e odori sgradevoli! Qualora ciò si verificasse, seguire le
seguenti raccomandazioni:

o arieggiare bene il locale così da disperdere le esalazioni
o durante l’indurimento la vernice è ancora fresca. Se possibile, evitare di toccare le

superfici verniciate per non danneggiarle.

o Per asciugare completamente la vernice tenere la stufa accesa per un determinato

periodo di tempo ad una potenza elevata.

I pellet possono essere aggiunti nel serbatoio solo quando la stufa è stata installata completa­mente nel rispetto delle istruzioni di montaggio. Aggiungere almeno 5 kg di pellet.

Nel serbatoio, nel braciere e nella camera di combustione non devono trovarsi altri og­getti.

4.6.1 Riempire il serbatoio

Aprire il coperchio del contenitore. Aprire la cucitura, rovesciare il sacco con l’apertura rivolta
verso il basso fino alla griglia di protezione del serbatoio e vuotarlo lentamente. Dopo la

WP01_1_2010_de_en_fr_it_V10.doc 82 / 96

ricarica chiudere il coperchio del contenitore e tenerlo sempre chiuso mentre la stufa è in
funzione.

Il nostro suggerimento: versare i pellet lentamente e da un’altezza non troppo elevata per evi­tare di produrre polvere. È possibile versare i pellet servendosi anche di un secchio o di un con­tenitore simile.

Attenzione: non introdurre oggetti estranei nel serbatoio. Eventuali danni non saranno coperti
dalla garanzia.

4.6.2 Procedura di accensione

Durante la prima messa in funzione la coclea è ancora completamente vuota. Per questo moti­vo solo dopo ca. 10 minuti i pellet vengono distribuiti nel braciere, quando la fiamma si è già
spenta. Lo stesso discorso vale nel caso in cui il serbatoio sia stato riempito troppo tardi e sia
stato azionato completamente vuoto.

La procedura da seguire in entrambi in casi per garantire un’accensione sicura della stufa è la
seguente:

• accendere la stufa mediante il tasto I/O e attendere che il programma di riscaldamento si

stato avviato oppure che i primi pellet raggiungano il braciere.

• spegnere poi subito la stufa mediante il tasto I/O e riaccendere dopo 5 secondi. Il program-

ma di riscaldamento viene nuovamente avviato e non appena i primi pellet raggiungono il
braciere si sviluppa la fiamma. Se necessario ripetere questa procedura.

Il nostro suggerimento:

se il serbatoio è completamente vuoto e la coclea non contiene più pellet, è possibile ridurre i
tempi di distribuzione del combustibile e di sviluppo della fiamma aggiungendo alcuni pellet fino
alla prima serie di fori del braciere.

Attenzione: non riempire mai il serbatoio per intero, si verificherebbe un’anomalia funzionale.

WP01_1_2010_de_en_fr_it_V10.doc 83 / 96

4.7 Comandi

La stufa è provvista di un display digitale per la gestione delle diverse funzioni. Di seguito ven­gono descritte le funzioni dei tasti.

PRIMA ACCENSIONE

Fase

Descrizione

Scritta sul display

Una volta stabilita la connessione alla rete, sul display compare il
menù di configurazione (una volta).

Selezionare la lingua con ↑↓.
Confermare con “Menü OK”.

Possono essere impostati l’orario e il giorno della settimana cor­renti.
Con “Menü OK” (premuto brevemente) è possibile spostarsi tra le
ore e i minuti (il valore relativo lampeggia).
Premendo “Menü OK” a lungo è possibile passare invece al giorno
della settimana.
Regolare con (↑↓). Confermare con “Menü OK”.

Se necessario può essere configurato un sensore di temperatura
ambiente esterno.
È possibile scegliere tra una sonda di temperatura ambiente in­corporata nell’apparecchio, una sonda di temperatura ambiente
esterna, che può funzionare con contatto aperto o chiuso, e infine
un termostato ambiente.
Una volta effettuate queste impostazioni compare la scritta "konf
ok”.

con “Menü OK”.

Modifica successiva:
Con Netz-AUS-Netz-EIN + “Menü OK” si torna al Menü-KONFIG
ed è possibile modificare le impostazioni. Le ore di riscaldamento,
la quantità di pellet consumata e tutti gli altri parametri come gli
orari di accensione, i livelli di resa e il tipo di comando vengono
mantenuti.

Dopo aver premuto nuovamente “Menü OK” compare (pronto) →

Accendere stufa

Premere tasto 2 sec

Accendere la stufa per metterla in funzione.
Viene avviato il programma di accensione.

Durante la prima accensione la stufa viene avviata in modalità
“Hand” (manuale), per le modifiche successive nell’ultima modalità
operativa utilizzata.

Se durante la fase di accensione il sensore di temperatura della
fiamma constata un determinato aumento della temperatura nella
camera di combustione, la stufa può essere considerata accesa e
entra in modalità normale.

=livello resa

=valore temperatura

(in base alla modalità im-

postata)

WP01_1_2010_de_en_fr_it_V10.doc 84 / 96

ERRORE NELL’ACCENSIONE

Fase

Descrizione

Scritta sul display

La mancata accensione viene segnalata tramite l’avviso “F02
Zund” sul display.

RISOLUZIONE PROBLEMI DI ACCENSIONE

Fase

Descrizione

Scritta sul display

Eliminare avviso
errore con

premere il tasto bre­vemente

Possibile causa ed eliminazione anomalia:
Non ci sono pellet nel braciere:

- anomalia nell’afflusso dei pellet

- aggiungere alcuni pellet fino alla prima serie di fori nel braciere.
Pellet inutilizzati nel braciere:

- verificare presenza di sporco

- svuotare completamente il braciere

- il sensore della temperatura della camera di combustione non
funziona o è ricoperto di fuliggine
(consultare tecnico di assistenza)

Sportelli aperti o vetro rotto:

- rimuovere i pellet dal braciere, NON aggiungere una ricarica di
pellet nel serbatoio (residui incandescenti!!!
Nel serbatoio devono essere conservati per almeno 72 ore in un
luogo non infiammabile)
Chiudere gli sportelli nel primo caso e sostituire il vetro nel se­condo.

WP01_1_2010_de_en_fr_it_V10.doc 85 / 96

Dal menù "Bereit" (pronto) premere 1 volta “Menü OK” per selezionare il tipo di riscaldamento:
Selezionare con ↑↓ e confermare con “Menü OK”.

RISCALDAMENTO NORMALE - MANUALE

Fase

Descrizione

Scritta sul display

Terminato correttamente il ciclo di accensione, la stufa si trova in

modalità di riscaldamento manuale.
Viene visualizzato il livello di resa corrente.

Durante il riscaldamento è possibile effettuare le seguenti impo-

stazioni: ↑↓ ± livello 1-10 = 30-100% resa calorica.
Impostando più di 1, la resa viene gradualmente adeguata.

Esempio ↑↑↑

RISCALDAMENTO NORMALE – IN BASE A TEMPERATURA AMBIENTE

Fase

Descrizione

Scritta sul display

La stufa si basa sulla temperatura ambiente costante e regola au-

tonomamente il livello di resa.
Se la temperatura ambiente impostata viene superata anche con il
livello più basso, la stufa lavora in modalità EIN/AUS.

Viene visualizzato un valore di temperatura.

56 corrisponde a circa 21°C di temperatura ambiente.
Per regolare la temperatura desiderata utilizzare ↑↓, il campo di
regolazione è tra 1 e 100.

Esempio ↓↓↓↓

RISCALDAMENTO NORMALE – IN BASE ALL’ORARIO / MANUALE

Fase

Descrizione

Scritta sul display

La stufa riscalda negli orari predefiniti (max. 2 volte al giorno) al

livello di resa predefinito.
Al di fuori di questi orari la stufa è in modalità “Bereit” (pronta).

Durante il riscaldamento è possibile effettuare le seguenti impo-

stazioni: ↑↓ ± livello 1-10 = 30-100% resa calorica.
Aumentando di livello la resa viene costantemente adeguata.

Esempio ↓↓↓

RISCALDAMENTO NORMALE – IN BASE ALL’ORARIO / ALLA TEMPERATURA

(con sonda temperatura incorporata)

Fase

Descrizione

Scritta sul display

La stufa si stabilizza in base alla temperatura ambiente costante e

adatta autonomamente il livello di resa negli orari prestabiliti.
Al di fuori di questi orari la stufa mantiene una temperatura ridotta.

Viene visualizzato un valore di temperatura.

56 corrisponde a circa 21°C di temperatura ambiente.
Per regolare la temperatura desiderata utilizzare ↑↓, il campo di
regolazione è tra 1 e 100.

Esempio ↓↓↓↓

RISCALDAMENTO NORMALE – con termostato ambiente esterno

Fase

Descrizione

Scritta sul display

Se lo si desidera, la stufa può essere azionata da un termostato

ambiente esterno sul livello impostato manualmente. La regola­zione della temperatura nominale può avvenire solo mediante il
termostato esterno. Per impostare il livello di resa utilizzare ↑↓.

56

Auto 56

WP01_1_2010_de_en_fr_it_V10.doc 86 / 96

Dal menù "Bereit" (pronto) premere 2 volte “Menü OK” per selezionare l’orario:

PROGRAMMAZIONE DELL’ORA, ORARI DI ACCENSIONE

Fase

Descrizione

Scritta sul display

È possibile impostare l’orario e il giorno della settimana correnti.

Con “Menü OK” (brevemente) inserire l’orario corrente (↑) ­premere nuovamente “Menü OK” (brevemente)
è possibile spostarsi tra le ore e i minuti
(il valore in questione lampeggia).
Confermare con “Menü OK”.

Premendo “Menü OK“ (premuto a lungo) è possibile impostare il

giorno della settimana.
Regolare con (↑↓).
Confermare con “Menü OK”.

Programmazione degli orari di accensione:

possono essere programmati orari in blocco per i giorni feriali e i
fine settimana oppure per ogni singolo giorno.

(↑) passare a “Mo-Fr” (lun-ven, giorni feriali)
Confermare con “Menü OK”.

Confermare con “Menü OK”.
... viene visualizzato l’orario corrente “EIN1“ che è possibile rego­lare sul punto di accensione (↑↓)
Confermare con “Menü OK”.

Con “Menü OK” (premuto brevemente) è possibile spostarsi tra le
ore e i minuti (il valore relativo lampeggia).

Premendo “Menü OK” a lungo è possibile passare invece al gior­no della settimana, regolare con (↑↓).
Confermare con “Menü OK”.

Confermare con “Menü OK” (premuto a lungo)

... “AUS1“ ... “EIN2“ ... “AUS2“

(↑) passare a “Sa-So” (sab-dom, giorni non feriali)
Confermare con “Menü OK” (sequenza di programmazione come
sopra).

“Menü OK“ (premuto a lungo) passa al giorno della settimana

(singolo).

Ogni giorno può essere programmato singolarmente (↑↓).

WP01_1_2010_de_en_fr_it_V10.doc 87 / 96

Dalla modalità “Bereit” premere 3 volte “Menü OK”. Consultazione delle diverse modalità di esercizio:

INFO

Fase

Descrizione

Scritta sul display

visualizzare

parametro

livello resa

temperatura
oppure

Premere 3 volte "Menü OK” ­Alla voce “INFO” possono essere letti diversi valori, come il nume­ro di giri della ventola aspirante, il numeri di giri della ventola di
flusso trasversale, la versione del software, le ore di esercizio e la
prossima manutenzione.

Selezionare i parametri desiderati con ↑↓, premendo “Menü OK”
viene visualizzato il valore corrispondente.

leggere ora attua-
le

Premere 4 volte "Menü OK” ­ Tornare alla visualizzazione standard con “Menü OK”, poi ↑↓ fino
a quando compare INFO e “Menü OK” fino alla vis. standard.

TERMOSTATO DI SICUREZZA, FUSIBILE PRINCIPALE

Fase

Descrizione

Scritta sul display

Il termostato di sicurezza è un dispositivo di sicurezza obbligatorio

che spegne l’apparecchio in caso di eccessivo surriscaldamento e
che in seguito deve essere sbloccato manualmente (con un ogget­to appuntito).
Se non è possibile premere il termostato di sicurezza a lungo per
la temperatura troppo alta, attendere che la stufa si sia raffreddata.

Il pulsante di sbloccaggio e il fusibile principale si trovano sul lato
posteriore dell’apparecchio.

INTERRUZIONE DI CORRENTE

Fase

Descrizione

Scritta sul display

In seguito ad una breve interruzione di corrente la stufa riprende a

funzionare automaticamente nella modalità attiva in precedenza.
Verranno ripristinati i tempi di riscaldamento già impostati, se in
precedenza era stata effettuata la programmazione degli orari.
Se nel frattempo la stufa si raffredda eccessivamente, viene riav­viato l’innesco.

=livello resa

=valore temperatura

(in base alla modalità di esercizio

impostata)

SPEGNIMENTO

Fase

Descrizione

Scritta sul display

Premere tasto

La distribuzione dei pellet viene interrotta, mentre la ventola rima­ne in funzione per raffreddare la stufa.
In questa fase di spegnimento anche la ventola per l’eliminazione
dei gas combusti rimane attiva.

WP01_1_2010_de_en_fr_it_V10.doc 88 / 96

4.8 Prima dell’accensione / sviluppo fiamma

Suggerimento: la procedura di sviluppo della prima fiamma può impiegare (a seconda dello sta­to di pulizia del braciere) fino a 10 minuti e viene riavviata ad ogni nuova accensione o in caso
di interruzione di corrente.

• Aprire lo sportello del focolare. Verificare la presenza di pellet, cenere o sporco nel braciere
e nella camera di combustione; se necessario rimuoverli.

• Chiudere gli sportelli.

• Accendere la stufa premendo il tasto I/O. I pellet vengono trasportati nel braciere.

L’accensione avviene automaticamente mediante dispositivo incorporato. Dopo un
massimo di 5-10 minuti i pellet iniziano a bruciare.

• In caso di mancata accensione (vi è del pellet incombusto nel braciere), verificare se nel
braciere sono presenti residui (tutti i fori per l’aspirazione dell’aria devono essere liberi) e se
il serbatoio è stato riempito. È possibile che i pellet debbano ancora scendere lungo la co­clea, ciò richiede ca. 10 minuti nel caso si tratti della prima accensione o il serbatoio sia ri­masto completamente vuoto. Pulire completamente il braciere prima di riavviare. In ca-

so di mancata accensione, svuotare completamente il braciere e rimuovere pellet in­combusti e cenere. Non trasferire mai i pellet incombusti dal braciere al serbatoio e
non bruciarli mai nel braciere.

• 

 

 Pericolo di incendio per residui incandescenti e/o surriscaldamento! 

5 Analisi anomalie e codici

Gli errori della classe 2 sono meno rilevanti e non mettono a rischio la sicurezza dell’utente.
Dopo aver eliminato l’anomalia non è necessario un riazzeramento manuale. Dopo aver elimi­nato la causa dell’anomalia, la stufa torna a funzionare automaticamente in modalità regolare.

Codice a-

nomalia

Classe 2

Causa anomalia Eliminazione anomalia

F01

Assenza di pellet

Aggiungere pellet / Eliminare anomalia con “Menü OK”

F02

Fiamma non sviluppata

Se nel braciere vi sono pellet incombusti, svuotarlo. Per motivi di sicu­rezza non è possibile versare questi pellet nel serbatoio (potrebbero es­servi tizzoni incandescenti).
Se il braciere è vuoto, verificare il livello di riempimento del serbatoio e
se necessario aggiungere una ricarica.
Eliminare l’anomalia con “Menü OK”. Riaccendere.

F03

Sportelli aperti o vetro
rotto:

Chiudere gli sportelli, eliminare l’anomalia con “Menü OK”.
Sostituire il vetro e eliminare l’anomalia con “Menù OK”.
Attenzione: la stufa non può essere utilizzata se il vetro è danneggiato.
Fino a quando il problema non è stato risolto garantire una protezione
adeguata.

F04

Temperatura nella ca­mera di combustione
troppo alta (per regola­zione difettosa
dell’inserimento)

Eliminare l’anomalia con “Menü OK”.
Verificare la qualità del combustibile.
Riavviare la stufa raffreddata e controllare la distribuzione del combusti­bile (non può essere completata tutta la procedura di accensione). Con­tattare l’assistenza se il problema dovesse persistere.

F05

Rottura ventilatore

Contattare servizio di assistenza.

F06

Rottura sensore fiamma Contattare servizio di assistenza.

F07

Rottura sensore ambien­te

Contattare servizio di assistenza.

F08

Ritardo assistenza

Contattare servizio di assistenza. Eliminare anomalia con “Menü OK”.

WP01_1_2010_de_en_fr_it_V10.doc 89 / 96

6 Pulizia e manutenzione

La combustione di combustibili solidi provoca sempre la formazione di cenere e fuliggine. È per­tanto indispensabile che l’utilizzatore sottoponga la stufa a regolare pulizia per garantire un fun­zionamento corretto.

Attenzione / pericolo:

è vietato mettere in funzione apparecchi che non sono stati puliti nel pieno rispetto delle
nostre indicazioni. Nel caso in cui le indicazioni non vengano rispettate decadrà ogni
forma di garanzia.

La frequenza di pulizia del braciere dipende esclusivamente dalla frazione di ceneri dei
pellet e non può essere modificata con le impostazioni della stufa, poiché le ceneri con­sistono nei componenti non combustibili dei pellet.
Consigliamo pertanto di utilizzare soltanto pellet con una frazione di ceneri < 0,5%.

L’utilizzo dei combustibili solidi, in particolare la cenere molto sottile del pellet, può provocare il
deposito di uno strato sul vetro che può apparire, in base alla qualità del pellet e alla resa calo­rica impostata, molto chiaro o nero scuro (specialmente in caso di resa bassa). Si tratta di un
fenomeno naturale della combustione del pellet e non rappresenta un difetto di fabbricazione.

Attenzione!
Prima di iniziare i lavori di manutenzione, spegnere la stufa e lasciare raffreddare. Con­sultare anche le avvertenze di sicurezza riportate nel coperchio del contenitore. Tutti i
componenti del focolare potrebbero essere ancora caldi. La cenere potrebbe contenere
parti incandescenti. Non trasferire mai pellet incombusti o cenere dal focolare nel serba­toio: vi è pericolo di incendio!

6.1 Verifica e pulizia del portabraciere

Verificare giornalmente, in ogni caso a seguito di una ricarica di combustibile, l’eventuale pre­senza di residui di combustione nel portabraciere (cenere/sporco). Pulirlo se vi sono più di 30 g
di cenere/sporco (residui alti ca. 1 cm).

La pulizia del portabraciere può essere effettuata in pochi secondi mentre la stufa è in funzio­ne estraendo la cenere con un raschiatore dal braciere fino a lasciare poco residui incande­scenti. Far cadere la cenere nel cassetto cenere.

Importante:

• tutte le aperture del portabraciere devono essere completamente

libere.

• per non otturare le aperture d’aria, non schiacciare o triturare la

cenere nel portabraciere.

• dopo ogni pulizia assicurarsi che il portabraciere sia posizionato

correttamente.

Attenzione, pericolo di incendio:
i residui incandescenti contenuti nella cenere possono provocare incendi. Aspirare la

cenere con un aspiratore solo se si è completamente sicuri che non vi siano più residui
incandescenti.

WP01_1_2010_de_en_fr_it_V10.doc 90 / 96

6.2 Pulizia del vetro

Sul vetro si può formare uno strato di fuliggine. Non si tratta di un difetto di fabbricazio­ne. È sufficiente pulirlo, strofinando delicatamente con un panno asciutto. Per le macchie più

resistenti utilizzare un prodotto speciale per la pulizia dei vetri.

6.3 Pulizia delle superfici

Pulire le superfici verniciate soltanto quando la vernice si è completamente asciugata per evi­tare di graffiarle. Pulirle strofinando delicatamente con un panno umido, senza sfregare. Non
utilizzare prodotti per la pulizia dei vetri o altri detergenti che contengono solventi.

Pulire le superfici impolverate strofinando delicatamente con un panno umido, senza sfregare.
Non utilizzare abrasivi o detergenti contenenti acidi o acqua saponata. Per le macchie ostinate
utilizzare un prodotto per la pulizia dei vetri disponibile in commercio.

7 Manutenzione

Consigliamo di far effettuare la manutenzione della stufa soltanto da una ditta specializ­zata. Il corretto funzionamento dell’apparecchio è in gran parte legato allo svolgimento di una

manutenzione regolare e corretta. La frequenza della manutenzione dipende principalmente
dalla qualità dei pellet utilizzati e dalla frequenza di pulizia della stufa da parte dell’utilizzatore.
Ogni stufa ha in dotazione una speciale spazzola da utilizzare per la manutenzione. La fuliggi-

ne crea uno strato isolante che fa sì che, se non viene effettuata la manutenzione, la stu­fa emetta sempre meno calore verso l'esterno o nello scambiatore di calore, e che di
conseguenza l’efficienza diminuisca. Una manutenzione accurata della stufa consente di
sfruttare al meglio l’energia, risparmiare le spese per il riscaldamento e proteggere
l’ambiente.

Attenzione / pericolo:

è vietato mettere in funzione apparecchi che non vengono sottoposti a manutenzione
seguendo le nostre indicazioni. Nel caso in cui le indicazioni non vengano rispettate, de­cadrà ogni forma di garanzia.

Prima di procedere alla manutenzione è necessario effettuare una pulizia completa del bra-

ciere, del portabraciere e del focolare (v. sezione 6 dedicata alla pulizia).
Soltanto una volta effettuata la pulizia è possibile procedere alla vera e propria manutenzione.

Sono diversi i componenti della stufa che devono essere sottoposti a manutenzione. Le prossi­me sezioni forniranno descrizioni dettagliate a questo proposito:

•

pulizia del girofumi

•

pulizia del ventilatore dei gas combusti + tratto di collegamento alla canna fumaria

•

controllo della tubatura per l’aria comburente

• pulizia dei componenti e contatti elettrici

•

pulizia convogliatori aria di convezione

•

pulizia scivolo di caricamento dei pellet

• completamento dei lavori, prova di funzionamento e riazzeramento per manutenzione

WP01_1_2010_de_en_fr_it_V10.doc 91 / 96

Per la manutenzione sono necessarie competenze specializzate, per questo consigliamo forte­mente di farla effettuare da una ditta specializzata.

Attenzione / avviso:

pericolo di incendio, di cortocircuito e di morte!

L'apparecchio può essere messo in funzione solo se tutti i componenti di rivesti-

mento sono stati montati correttamente, pena il decadimento dell’autorizzazione e

di ogni forma di garanzia. Sussiste altrimenti il pericolo di toccare parti con tempe-

rature elevate o sotto tensione.

Prima di iniziare i lavori staccare la spina elettrica

e riattaccarla per la prova di funzionamento quando tutte le parti di rivesti-

mento sono state rimontate completamente e correttamente.

7.1 Pulizia del girofumi

 rimuovere il rivestimento superiore
 svitare la piastra di copertura
 utilizzare le spazzole fornite in dotazione e rimuovere lo sporco
 rimontare i pezzi eseguendo la procedura nell’ordine inverso e avvitando ermeticamente

WP01_1_2010_de_en_fr_it_V10.doc 92 / 96

7.2 Pulizia del cassetto cenere

 aprire il rivestimento superiore
 svitare il coperchio
 aspirare la cenere fredda
 rimontare i pezzi eseguendo la procedura nell’ordine inverso e avvitando ermeticamente

7.3 Pulizia del portabraciere

 aprire lo sportello della stufa
 rimuovere il portabraciere (quando è freddo)
 aspirare il braciere e il vano braciere
 inserire e far scattare in posizione il portabraciere
 chiudere lo sportello della stufa e rimettere in funzione

Attenzione / importante:

estrarre anche il tratto di collegamento alla canna fumaria e pulire con la spazzola. Se il trat­to di collegamento è sporco di cenere e fuliggine, non è possibile verificare il risultato della ma­nutenzione o pulizia, perché i gas combusti non vengono eliminati conformemente alle disposi­zioni.

7.4 Controllo del tubo di aspirazione dell’aria

Verificare che il tubo di aspirazione dell'aria abbia libero accesso.
Non è ammesso aspirare polvere, sporco e vapori tossici o corrosivi.

WP01_1_2010_de_en_fr_it_V10.doc 93 / 96

7.5 Controllo e pulizia dei componenti elettrici

Accertarsi prima che la spina elettrica sia stata tolta. Verificare visivamente la disposizione dei
cavi elettrici. I cavi non possono essere disposti sotto spigoli appuntiti o punti roventi né pre­sentare spaccature o parti mancanti. Sostituirli in presenza di spaccature. Pulire i componenti
elettrici con un pennello se fortemente impolverati e, qualora necessario, eliminare eventuali
residui di corrosione dai contatti elettrici mediante un raschiatore o simili.

7.6 Completamento dei lavori di manutenzione, prova di funzionamento

Dopo aver effettuato i lavori di manutenzione ripristinare tutti i collegamenti e fare una prova di
collaudo.

8 Disposizioni antincendio

Proteggere dall’effetto del calore tutti gli elementi costruttivi, mobili o tessuti di arreda­mento infiammabili situati nelle vicinanze della stufa. In particolare è obbligatorio ri­spettare le disposizioni e le norme antincendio in vigore nel paese in cui la stufa è in­stallata.

Misura

Valore

Significato

A

80 cm

Distanza minima nella zona di irraggiamento / dalle uscite d’aria calda

B

40 cm

Distanza minima nella zona di irraggiamento / dalle uscite d’aria calda con protezio­ne dall’irraggiamento

C

20 cm

Distanza minima al di fuori della zona di irraggiamento

D

20 cm

Isolamento minimo tubo uscita fumi in caso di attraversamento della parete con iso­lamento (non retroventilato)

Illustrazione distanze di sicurezza antincendio

C

C

Verbindungsstück

A

B

belüfteter Strahlungsschutz

C

Esempio con tratto di collegamento alla canna fumaria

all’interno dell’area di posizionamento

30 cm

30 cm

50 cm

D D

Feuerfester

Belag /

Bodenplatte

C

Esempio con tratto di collegamento alla canna fumaria at-

traverso la parete

Tratto di collegamento

Protezione ventilata

Rivestimento ignifugo
/ base salvapavimento

WP01_1_2010_de_en_fr_it_V10.doc 94 / 96

8.1 Oggetti nell’area di irraggiamento

Per gli elementi costruttivi, i mobili e i tessuti di arredamento infiammabili situati nella zona di
irraggiamento della stufa è necessario rispettare una distanza minima di 80 cm (misura A),
misurati dal bordo anteriore dell’apertura del focolare. La distanza di sicurezza si riduce ai 40
cm (misura B) qualora di fronte all’elemento sia installata una protezione areata.

8.2 Oggetti al di fuori della zona di irraggiamento

Proteggere dall’effetto del calore tutti gli elementi costruttivi, mobili o tessuti di arredamento in­fiammabili situati nelle vicinanze della stufa.
Le pareti laterali e quella posteriore all’apparecchio non possono essere realizzate o rivestite
con materiale infiammabile qualora la distanza laterale sia inferiore ai 20 cm e quella posteriore
ai 20 cm. Anche la distanza laterale dai mobili in legno o materiale sintetico deve essere di 20
cm.

8.3 Pavimento sotto e davanti alla stufa

I pavimenti in materiale infiammabile come moquette, parquet e sughero devono essere sosti­tuiti o protetti sotto la stufa e davanti fino ad almeno 50 cm e lateralmente fino ad almeno
30 cm dal bordo del focolare (non lo spigolo esterno, ma quello interno) da un rivestimento in
materiale non infiammabile, come ceramica, pietra, vetro o da una base salva-pavimento in
acciaio.

Sotto la stufa non è necessario un isolamento termico, ma è sufficiente una base resi­stente e in materiale refrattario che eviti la diffusione del calore verso il basso.

8.4 Oggetti nelle vicinanze delle entrate e uscite d’aria

Tutte le entrate e le uscite d’aria devono essere tenute completamente libere e non possono
essere coperte o ostruite. Pericolo di surriscaldamento della stufa!

Nelle vicinanze delle uscite di aria calda gli oggetti infiammabili devono essere situati ad una

distanza minima di 80 cm (misura A) o di 40 cm (misura B) se è presente una protezione
retroventilata.

8.5 Distanza dal tratto di collegamento (tubo di uscita fumi)

I tratti di collegamento della stufa devono essere ben saldati e sigillati. Non possono essere in­seriti in profondità nella sezione trasversale libera della canna fumaria. Il tratto di collegamento
tra stufa e canna fumaria deve avere un diametro equivalente a quella del bocchettone di uscita
fumi della stufa. Tratti orizzontali superiori ai 0,5 m devono avere una pendenza di 10 gradi ri­spetto alla canna fumaria. Tubi non isolati termicamente o con andamento orizzontale non de­vono avere una lunghezza superiore ad 1 metro.

La misura X (distanza da elementi costruttivi/materiali infiammabili) da rispet­tare è quella indicata dal produttore dell’apparecchio.

X

WP01_1_2010_de_en_fr_it_V10.doc 95 / 96

9 Combustibili ammessi

Nelle stufe a pellet WAMSLER possono essere utilizzati solo pellet conformi alla norma
DIN-PLUS o alla Ö-Norm con Ø 6 mm. Si consiglia di non utilizzare pellet con una fra­zione di ceneri maggiore a 0,5% per rendere la pulizia e manutenzione meno onerose. È
obbligatorio consultare la definizione di pellet a norma/di qualità riportata nelle sezioni
6 e 7!

In base alla norma DIN 51731 sono ammessi solo pellet in legno allo stato naturale realizzati
senza aggiunta di agglutinanti. Il materiale di partenza dei pellet deve consistere in residui fo­restali e trucioli non trattati. L’uso di combustibili diversi danneggia la stufa e inquina l'am­biente.

L’utilizzo di combustibili non ammessi è molto pericoloso e comporta il decadimento di
qualsiasi tipo di garanzia legale e commerciale.

10 Immagazzinamento di pellet

I pellet forniti sono assolutamente asciutti e possono essere utilizzati subito per riscaldare la
stufa. Per mantenere inalterata la qualità dei pellet, il combustibile deve essere immagazzinato
in un luogo asciutto e pulito.

11 Dichiarazione di conformità CE

WAMSLER

Haus- und Küchentechnik GmbH

Dichiarazione di conformità CE

Produttore: WAMSLER Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching
Prodotto: Stufa a pellet WP 01
Si dichiara che i prodotti di cui sopra risultano in conformità a quanto previsto dalle seguenti direttive comunitarie europee:
89/106/CE Prodotti da costruzione

2004/108/CE Compatibilità elettromagnetica
2006/95/CE Materiale elettrico destinato ad essere adoperato
entro taluni limiti di tensione
2006/42/CE Macchine

La prova è costituita in base all’EN 14785 dal certificato di collaudo n° PL-08237-P redatto dal Centro di controllo di dispositivi a
combustione TU di Vienna in data 28/01/ 2009.

Garching, lì 20/07/2009 ………...................................................................

R. Kraus A. Freund

Direzione Generale Direzione tecnica

Questa dichiarazione certifica la conformità alle direttive summenzionate, ma non contiene alcuna garanzia delle proprietà del prodotto.
È opportuno consultare le avvertenze di sicurezza allegate alle istruzioni del prodotto. Questa dichiarazione perde validità nel caso in cui gli
apparecchi descritti sopra vengano modificati da parte di terzi.

WP01_1_2010_de_en_fr_it_V10.doc 96 / 96

12 Assistenza clienti / pezzi di ricambio

Per il servizio ai clienti, la manutenzione e i pezzi di ricambio rivolgersi al proprio rivenditore
specializzato. Questi sarà lieto di fornirvi ulteriori informazioni e assistenza per la vostra stufa a
pellet WAMSLER.

Rivolgersi al rivenditore anche in caso di problemi o anomalie che non si è in grado di eliminare
autonomamente.

Per eventuali reclami o per l'ordine di pezzi di ricambio comunicare sempre il numero di
fabbricazione riportato sulla targhetta e la data di acquisto della stufa. In questo modo
saremo in grado di aiutarvi con la massima professionalità e fornire i giusti pezzi di ri­cambio.

13 La vostra ditta specializzata

WAMSLER Haus und Küchentechnik GmbH

vi augura di trascorrere tante piacevoli ore nella cal­da atmosfera creata dalla vostra stufa a pellet WAM­SLER.

WAMSLER Haus- und Küchentechnik GmbH • Gutenbergstraße 25 • D-85748 Garching, Germania
Telefono: [phone] – 0 • Fax: [phone] – 238 • Internet: www.wamsler.eu

Ditta specializzata:

N° articolo:

Edizione: 01.2010
