Wamsler OF-W User Manual [de]
Artikelnummer
W20001018004 /
W20001118004

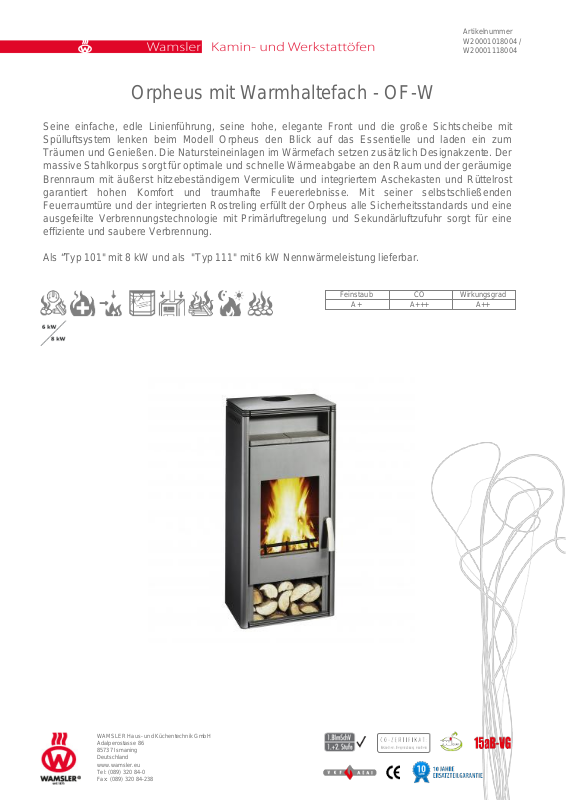

Orpheus mit Warmhaltefach - OF-W
Seine einfache, edle Linienführung, seine hohe, elegante Front und die große Sichtscheibe mit
Spülluftsystem lenken beim Modell Orpheus den Blick auf das Essentielle und laden ein zum
Träumen und Genießen. Die Natursteineinlagen im Wärmefach setzen zusätzlich Designakzente. Der
massive Stahlkorpus sorgt für optimale und schnelle Wärmeabgabe an den Raum und der geräumige
Brennraum mit äußerst hitzebeständigem Vermiculite und integriertem Aschekasten und Rüttelrost
garantiert hohen Komfort und traumhafte Feuererlebnisse. Mit seiner selbstschließenden
Feuerraumtüre und der integrierten Rostreling erfüllt der Orpheus alle Sicherheitsstandards und eine
ausgefeilte Verbrennungstechnologie mit Primärluftregelung und Sekundärluftzufuhr sorgt für eine
effiziente und saubere Verbrennung.
Als “Typ 101" mit 8 kW und als "Typ 111" mit 6 kW Nennwärmeleistung lieferbar.
Feinstaub CO Wirkungsgrad
A+ A+++ A++
WAMSLER Haus- und Küchentechnik GmbH
Adalperostasse 86
85737 Ismaning
Deutschland
www.wamsler.eu
Tel: (089) 320 84-0
Fax: (089) 320 84-238
TECHNISCHE DATEN
Artikelnummer W20001018004 / W20001118004
EAN-Code-Nr. 4025144802095 / 4025144111166
Zulassung 1.+2.Stufe 1.BImSchV, CE, 15aB-VG, VKF
CO Zertifikat Aachen, München, Regensburg
Bauart 1
Nennwärmeleistung kW 8 oder 6
Wärmeleistungsbereich kW 4,0-8,3 oder 3,0-6,3
Raumheizvermögen in m3 182 oder 116
Abgasmassenstrom g/s 7,9 oder 6,2
Abgastemperatur am Abgasstutzen °C 295 oder 268
Notwendiger Förderdruck bei NWL in Pa 12
Maße H×B×T in mm: 1208x550x400
Höhe bis Mitte Abgasstutzen hinten mm 894
Höhe bis Abgasstutzen oben mm 997
Brennstoffe Scheitholz, Holz- und Braunkohlebriketts
Sichtscheibe H x B mm 430x340
Brennraum B x T x H mm 370x250x420
Abstand zu brennbaren Bauteilen hinten mm 200
Abstand zu brennbaren Bauteilen seitlich mm 400
Abstand zu brennbaren Bauteilen vorne mm 800
Gewicht netto kg 120
Powered by TCPDF (www.tcpdf.org)
WAMSLER Haus- und Küchentechnik GmbH
Adalperostasse 86
85737 Ismaning
Deutschland
www.wamsler.eu
Tel: (089) 320 84-0
Fax: (089) 320 84-238
Evtl. Farbabweichungen sind drucktechnisch bedingt. Irrtum,
Typ-, Design- und technische Änderungen vorbehalten. Alle
Angaben sind Ca.-Angaben und Laborwerte, ermittelt unter
idealen Bedingungen. Abweichungen möglich!
