Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des
Produktes an den Nutzer weiter.

Inhaltsverzeichnis

1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

7 Lecksuchgerät bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

8 Sensor austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Multi Gas

9 Filter austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

10 Batterien wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

11 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

12 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

13 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

14 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4

DE

Multi-Gas-O-12s.book Seite 5 Freitag, 25. Mai 2018 1:42 13

Multi Gas Erklärung der Symbole

1 Erklärung der Symbole

WARNUNG!

!
!

A

I

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.

VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen

führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die
Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheitshinweise

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
 Beschädigungen am Produkt durch mechanische Einflüsse und Über-

spannungen

 Veränderungen am Produkt ohne ausdrückliche Genehmigung vom

Hersteller

 Verwendung für andere als die in der Anleitung beschriebenen Zwecke

2.1 Allgemeine Sicherheit

WARNUNG!

!

 Das Gerät darf nur von Fachkräften benutzt werden.
 Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen

Sie es nicht in Betrieb nehmen.

 Reparaturen an diesem Gerät dürfen nur von Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen
können erhebliche Gefahren entstehen.

 Kinder dürfen nicht mit dem Gerät spielen.

5

DE

Multi-Gas-O-12s.book Seite 6 Freitag, 25. Mai 2018 1:42 13

Lieferumfang Multi Gas

 Kinder sollten beaufsichtigt werden, um sicherzustellen, dass

sie nicht mit dem Gerät spielen.

 Verwahren und benutzen Sie das Gerät außerhalb der Reich-

weite von Kindern unter 8 Jahren.

2.2 Sicherheit beim Betrieb des Gerätes

ACHTUNG!

A

 Tauchen Sie das Gerät nie in Wasser.
 Schützen Sie das Gerät und die Kabel vor Hitze und Nässe.

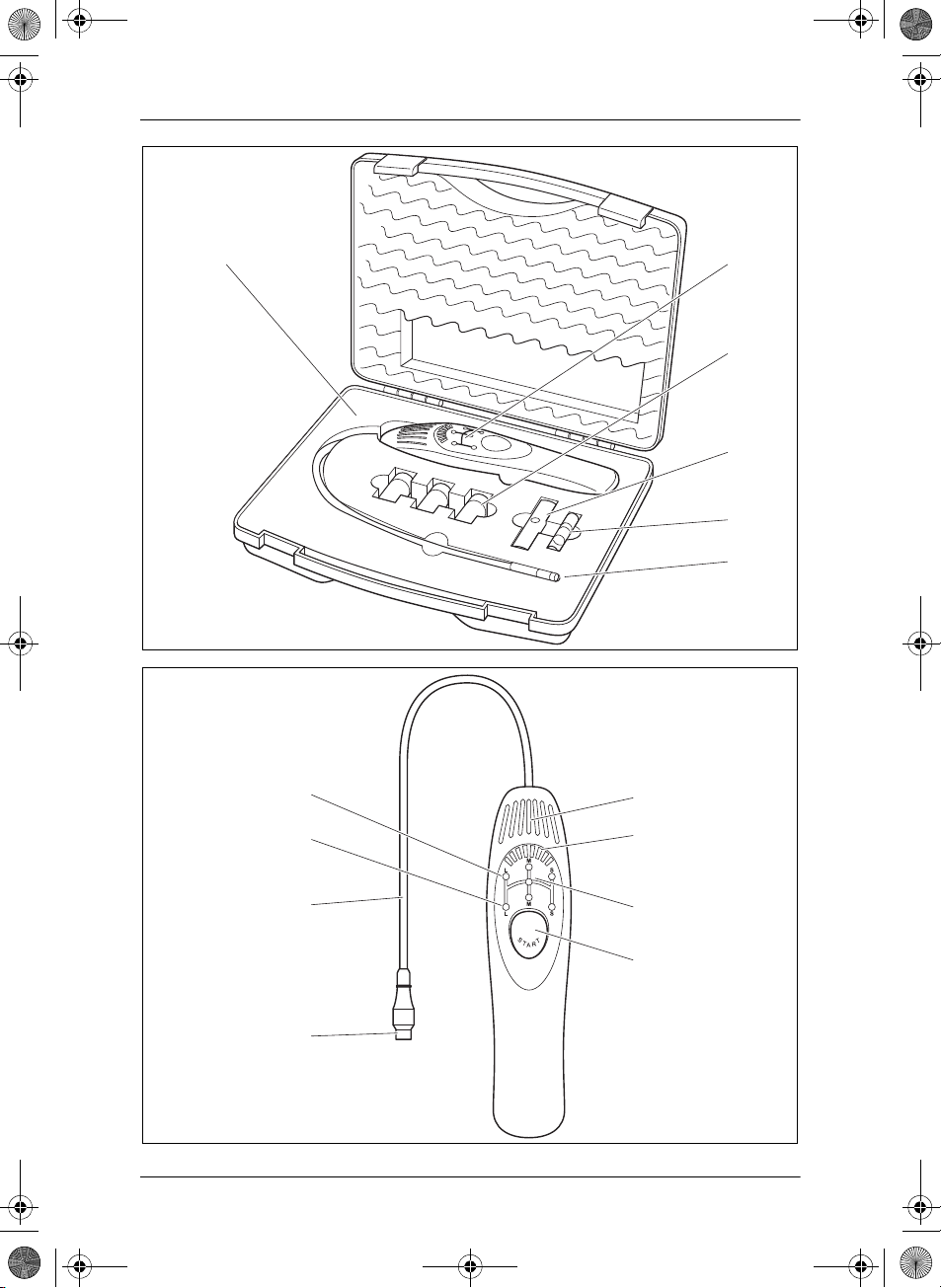

3Lieferumfang

Pos. in

Abb. 1,

Seite 2

1 1 Kunststoffkoffer

Menge Erklärung

2 1 Lecksuchgerät

3 3 Batterien 1,5 V, Typ C

4 1 Sensorspitze

5 10 Sensorfilter

6 1 Sensorspitze für feuchte Umgebungen (vormontiert)

4 Zubehör

Bezeichnung Art.-Nr.

R-134a-Referenzleck 8885100095

5 Bestimmungsgemäßer Gebrauch

Das Multi Gas-Lecksuchgerät (Art.-Nr. 8885100124) ist ein elektronischer
Leckdetektor zum Erkennen von Lecks an Klimaanlagen. Das Gerät ist aus­gelegt zur Erkennung von Kältemitteln und Formiergasen.

6

DE

Multi-Gas-O-12s.book Seite 7 Freitag, 25. Mai 2018 1:42 13

Multi Gas Technische Beschreibung

6 Technische Beschreibung

Das Multi Gas-Lecksuchgerät ist ein Lecksuchgerät mit Sensor.

Der Sensor erfasst Lecks. Drei LEDs zeigen das Vorhandensein des Kälte­mittels R-1234yf an. Drei LEDs zeigen das Vorhandensein des Kältemittels
R-134a, aller anderen HFC-, HCFC-, HFO- und CFC-Gase und Gasgemi­sche (SF6) sowie von Tracergas/Formiergas (95/5 Nitrogen/Hydrogen) an.

Lecks werden durch einen Signalton mit unterschiedlicher Tonhöhe über
einen Lautsprecher angezeigt
Lecks an und ermöglicht es, dessen genaue Lage ausfindig zu machen. Vier
verschiedene Empfindlichkeitsstufen je Kältemittel können eingestellt
werden.

6.1 Bedienelemente

Pos. in
Abb. 2,
Seite 2

Bezeichnung Erklärung

. Eine LED- Balkenanzeige zeigt die Größe des

1 Lautsprecher Signalton ertönt, wenn Lecks erfasst wurden.

2LED-Balken-

anzeige

3 Grüne LED  LED leuchtet: Batterien geladen

4 Taste START  Schaltet das Gerät ein und aus,

5Sensorspitze–

6 Metallsonde –

7 3 weiße LEDs

(L, M, S)

8 3 blaue LEDs

(L, M, S)

Zeigt die Größe des Lecks an und ermöglicht
es, dessen genaue Lage schnell ausfindig zu
machen. Je näher bzw. größer das Leck ist,
umso mehr Balken werden angezeigt.

 LED leuchtet nicht mehr: Batterien sind

noch 10 % geladen

 schaltet zwischen den vier Sensitivitäts-

stufen um.

Zeigen Leck mit R-1234yf an.

Zeigen Leck mit R-134a und allen anderen
Gasen an.

7

DE

Multi-Gas-O-12s.book Seite 8 Freitag, 25. Mai 2018 1:42 13

Lecksuchgerät bedienen Multi Gas

7 Lecksuchgerät bedienen

7.1 Vor dem ersten Gebrauch

HINWEIS

I

7.2 Lecksuchgerät einschalten

➤ Drücken Sie den Start-Knopf (Abb. 2 4, Seite 2), um das Gerät einzu-

schalten.

✓ Das Gerät regeneriert den Sensor 35 Sekunden lang.

✓ Die LED-Balkenanzeige leuchtet mehrmals von links nach rechts auf.

✓ Ein Signalton ertönt. Das Gerät ist bereit zum Gebrauch.

Nach 10 Minuten ohne Eingabe schaltet sich das Gerät automatisch ab.

Setzen Sie die Batterien (Abb. 1 3, Seite 2) ein, bevor Sie das
Gerät zum ersten Mal in Gebrauch nehmen.

7.3 Empfindlichkeit einstellen

HINWEIS

I

8

 Das Lecksuchgerät reagiert auf alle handeslüblichen Kälte-

mittel. Sollten Sie ein anderes Kältemittel als R-134a oder
R-1234yf verwenden, so wählen Sie den Modus R-134a.

 Sensitivitätsstufe L und der Modus R-134a sind voreingestellt.
 Falls Sie das Lecksuchgerät in einem stark verschmutzten

Bereich verwenden, drücken Sie den Start-Knopf noch einmal
nach dem Einschalten. Das Gerät wechselt dann in einen
Modus für stark verschmutzte Bereiche. Dies wird angezeigt
durch einen niedrigeren Signalton, der lauter wird, sobald ein
Leck ermittelt wurde.

DE

Multi-Gas-O-12s.book Seite 9 Freitag, 25. Mai 2018 1:42 13

Multi Gas Lecksuchgerät bedienen

Das Gerät verfügt je Kältemittel (R-1234yf oder R-134a) über vier
Sensitivitätsstufen mit aufsteigender Sensitivität:

Kältemittel Einstellung Kältemittelmenge/Leckgröße

R-134a L 14 g / a (0.5 oz / yr.) oder höher

M 7 g / a (0.25 oz / yr.) oder höher

S 4 g / a (0.15 oz / yr.) oder höher

R-1234yf L 14 g / a (0.5 oz / yr.) oder höher

M 7 g / a (0.25 oz / yr.) oder höher

S 4 g / a (0.15 oz / yr.) oder höher

➤ Drücken Sie den Start-Knopf (Abb. 2 4, Seite 2), um die Sensitivitäts-

stufe auszuwählen oder zwischen Modus R-1234yf und Modus R-134a
zu wechseln.

7.4 Leck suchen

A

I

ACHTUNG!

 Verwenden Sie in feuchten Bereichen die Sensorspitze für

feuchte Umgebungen (Abb. 1 6, Seite 2), um den Sensor vor
Nässe zu schützen.

 Achten Sie darauf, den Sensor nicht durch Schmutz oder

Feuchtigkeit zu beschädigen. Reinigen Sie schmutzige
Bereiche und entfernen Sie Feuchtigkeit.

HINWEIS

 Stellen Sie sicher, dass die Klimaanlage ausgeschaltet ist. Es

muss jedoch ein Mindestdruck von 3,5 bar im System vor­liegen, um Lecks finden zu können. Wenn dieser Mindest­druck nicht erreicht wird, müssen Sie andere
Lecksuchmethoden verwenden.

 Stellen Sie sicher, das in der Suchumgebung keine weiteren

Gase oder Chemikalien ausströmen, auf die das Gerät
reagiert. Einige gängige Fahrzeugreiniger enthalten solche
Chemikalien oder strömen solche Gase aus. Entfernen Sie
Verschmutzungen und eventuelle Chemikalien, die eine
Falschanzeige hervorrufen könnten.

 Führen Sie die Lecksuche nur bei ausgeschaltetem Motor

durch.

9

DE

Multi-Gas-O-12s.book Seite 10 Freitag, 25. Mai 2018 1:42 13

Lecksuchgerät bedienen Multi Gas

➤ Untersuchen Sie alle sichtbaren Bereiche des Klimasystems auf

Schmiermittelverlust, Beschädigung und Korrosion.

➤ Schalten Sie das Lecksuchgerät mit dem Start-Knopf (Abb. 2 4, Seite 2)

ein (siehe Kapitel „Lecksuchgerät einschalten“ auf Seite 8).

✓ Das Gerät erwärmt sich kurz.

➤ Wählen Sie je nach vermuteter Leckgröße die geeignete Sensitivitäts-

stufe.

HINWEIS

I

➤ Führen Sie den Sensorkopf möglichst nahe und mit geringer

Geschwindigkeit (3 cm/Sekunde) über die Bauteile, die auf Lecks
untersucht werden sollen.

 Sollte das Lecksuchgerät bereits aufgrund größerer Lecks

Alarm auslösen, sorgen Sie für ausreichende Belüftung,
sodass auch kleinere Lecks erfasst werden können.

 Sollte ein Leck mittels niedrigster Sensitivitätsstufe ermittelt

worden sein, führen Sie einen weiteren Prüfvorgang mit der
nächsthöheren Sensitivitätsstufe durch, um die Größe des
Lecks näher zu bestimmen.

➤ Entfernen Sie auch die Verschlusskappen der Service-Anschlüsse und

prüfen Sie, ob die Service-Anschlüsse dicht sind.

➤ Achten Sie darauf, die Prüfung ohne Unterbrechungen durchzuführen.

✓ Wenn ein Leck ermittelt wurde, ertönt ein Signalton.

7.5 Lecksuchgerät ausschalten

➤ Drücken Sie den Start-Knopf (Abb. 2 4, Seite 2) lange, bis das Display

erlischt.

✓ Das Gerät ist ausgeschaltet.

10

DE

Multi-Gas-O-12s.book Seite 11 Freitag, 25. Mai 2018 1:42 13

Multi Gas Sensor austauschen

8 Sensor austauschen

VORSICHT! Verbrennungsgefahr!

!

A

I

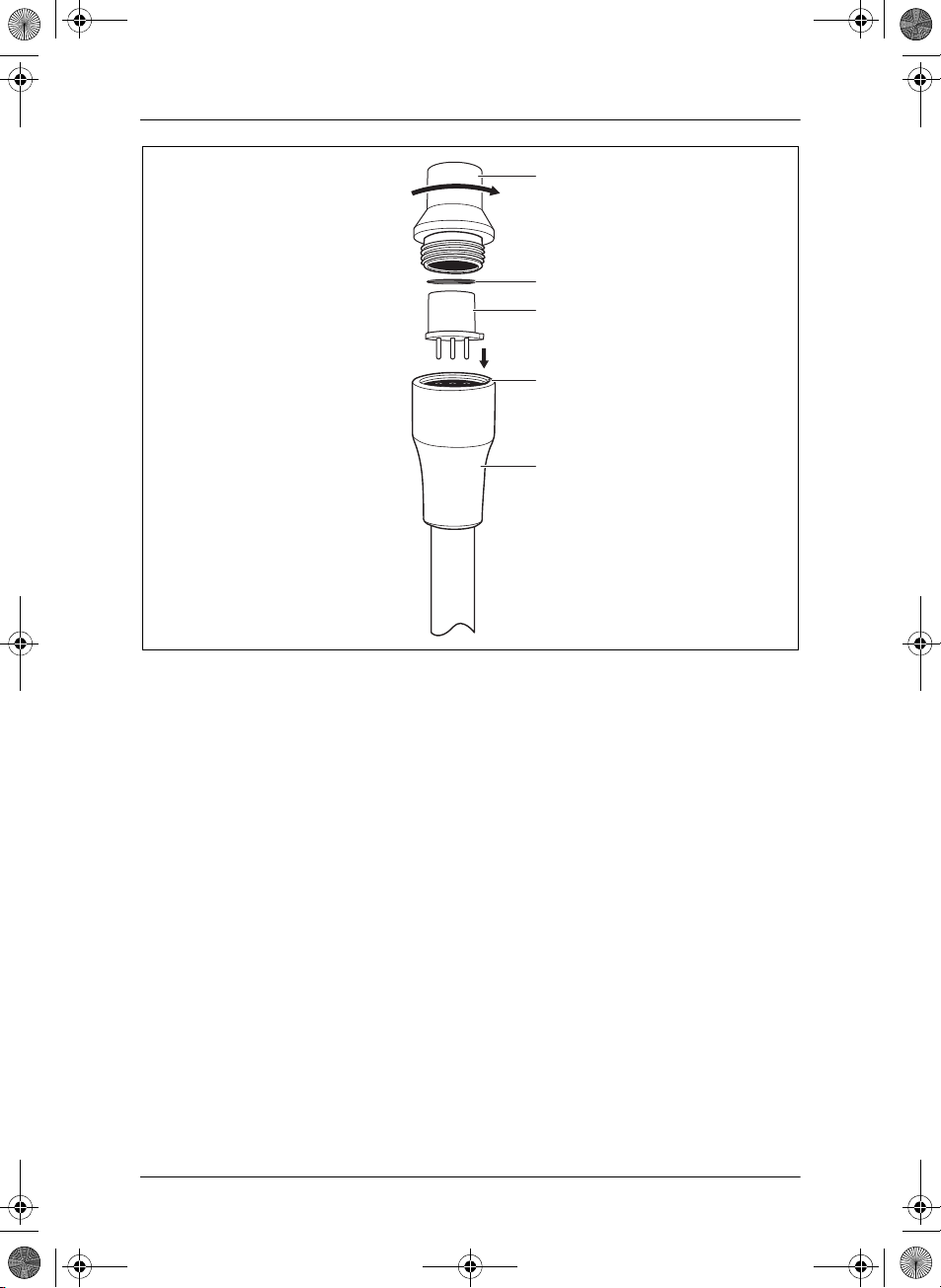

➤ Schrauben Sie die Sensorkappe (Abb. 3 1, Seite 3) gegen den

Uhrzeigersinn vom Sensorkopf ab.

Schalten Sie das Lecksuchgerät aus und lassen Sie den Sensor­kopf auskühlen, bevor Sie den Sensor austauschen.

ACHTUNG!

Verwenden Sie keine Seifen oder Lotionen auf Silikon- oder
Acetonbasis, bevor und während Sie den den Sensor aus­tauschen. Dies kann die Funktion des Sensors beschädigen.

HINWEIS

Der elektrochemische Sensor hat eine Lebensdauer von etwa
100 Betriebsstunden. Nach dieser Zeit muss der Sensor ausge­tauscht werden.

➤ Entnehmen Sie den Sensor (Abb. 3 3, Seite 3) mithilfe einer Pinzette

oder Nadelzange.

➤ Entfernen Sie eventuellen Schmutz vom O-Ring in der Fassung

(Abb. 3 4, Seite 3). Verwenden Sie hierzu ein trockenes Tuch und keine
Lösungsmittel o.ä.

➤ Setzen Sie den neuen Sensor in die Fassung (Abb. 3 5, Seite 3) ein.

➤ Schrauben Sie die Sensorkappe (Abb. 3 1, Seite 3) im Uhrzeigersinn

auf den Sensorkopf.

11

DE

Multi-Gas-O-12s.book Seite 12 Freitag, 25. Mai 2018 1:42 13

Filter austauschen Multi Gas

9 Filter austauschen

VORSICHT! Verbrennungsgefahr!

!

I

➤ Schrauben Sie die Sensorkappe (Abb. 3 1, Seite 3) gegen den

Uhrzeigersinn vom Sensorkopf ab.

➤ Entnehmen Sie den Filter (Abb. 3 2, Seite 3) mithilfe einer Pinzette oder

Nadelzange.

➤ Setzen Sie einen neuen Filter ein.

➤ Schrauben Sie die Sensorkappe (Abb. 3 1, Seite 3) im Uhrzeigersinn

auf den Sensorkopf.

Schalten Sie das Lecksuchgerät aus und lassen Sie den Sensor­kopf auskühlen, bevor Sie den Filter austauschen.

HINWEIS

Tauschen Sie den Filter aus, wenn er verstopft oder schmutzig ist.

10 Batterien wechseln

➤ Tauschen Sie die Batterien aus, wenn die grüne LED (Abb. 2 3, Seite 2)

nicht mehr leuchtet.

➤ Drücken Sie den Deckel des Batteriefachs an der Rückseite des

Lecksuchgeräts leicht ein und schieben Sie ihn in Pfeilrichtung auf.

➤ Setzen Sie die neuen Batterien (3 x Typ C) in das Batteriefach ein. Achten

Sie dabei auf die richtige Polarität der Batterien.

➤ Schließen sie den Deckel des Batteriefachs.

11 Reinigung und Pflege

ACHTUNG!

A

➤ Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch.

12

 Keine scharfen oder harten Gegenstände oder Reinigungs-

mittel zur Reinigung verwenden, da dies zu einer Beschädi­gung des Produktes führen kann.

 Reinigen Sie den Sensor nicht mit Wasser!

DE

Multi-Gas-O-12s.book Seite 13 Freitag, 25. Mai 2018 1:42 13

Multi Gas Gewährleistung

12 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein,
wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land
(Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende
Unterlagen mitschicken:

 eine Kopie der Rechnung mit Kaufdatum,
 einen Reklamationsgrund oder eine Fehlerbeschreibung.

13 Entsorgung

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden

Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, infor­mieren Sie sich bitte beim nächsten Recyclingcenter oder bei

M

Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

Schützen Sie Ihre Umwelt!

Akkus und Batterien gehören nicht in den Hausmüll.

B

Geben Sie bitte Ihre defekten Akkus oder verbrauchten Batterien
beim Händler oder bei einer Sammelstelle ab.

14 Technische Daten

Multi Gas

Artikel-Nr.: 8885100124

Umgebungstemperatur: –18° bis +60 °C (0° bis 140 °F)

Batterielebensdauer: ca. 50 Stunden

Batterien: 3 x Typ C

Länge der Sonde: ca. 40 cm

Abmessungen (L x B x H): 254 x 59 x 51 mm

Gewicht: 500 g

13

EN

Multi-Gas-O-12s.book Seite 14 Freitag, 25. Mai 2018 1:42 13

Please read this instruction manual carefully before first use, and store
it in a safe place. If you pass on the product to another person, hand
over this instruction manual along with it.

Table of contents

1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4 Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

6 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

7 Operating the leak detector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

8 Replacing the sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

9 Replacing the filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Multi Gas

10 Replacing the batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

11 Cleaning and maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

12 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

13 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

14 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

14

EN

Multi-Gas-O-12s.book Seite 15 Freitag, 25. Mai 2018 1:42 13

Multi Gas Explanation of symbols

1 Explanation of symbols

WARNING!

!
!

A

I

Safety instruction: Failure to observe this instruction can cause
fatal or serious injury.

CAUTION!
Safety instruction: Failure to observe this instruction can lead to

injury.

NOTICE!

Failure to observe this instruction can cause material damage and
impair the function of the product.

NOTE

Supplementary information for operating the product.

2 Safety instructions

The manufacturer accepts no liability for damage in the following cases:
 Damage to the product resulting from mechanical influences and excess

voltage

 Alterations to the product without express permission from the manu-

facturer

 Use for purposes other than those described in the operating manual

2.1 General safety

WARNING!

!

 The device may only be used by qualified personnel.
 Do not operate the device if it is visibly damaged.
 This device may only be repaired by qualified personnel. Inade-

quate repairs may cause serious hazards.

 Children must not play with the device.
 Children must be supervised to ensure that they do not play with

the device.

15

EN

Multi-Gas-O-12s.book Seite 16 Freitag, 25. Mai 2018 1:42 13

Scope of delivery Multi Gas

 Always keep and use the device out of the reach of children

under 8 years of age.

2.2 Operating the device safely

NOTICE!

A

 Never immerse the device in water.
 Protect the device and the cable against heat and moisture.

3 Scope of delivery

No. in
fig. 1,
page 2

1 1 Plastic case

2 1 Leak detector

3 3 Battery 1.5 V, type C

41Sensor tip

Quantity Explanation

510Sensor filter

6 1 Sensor tip for damp environments (premounted)

4 Accessories

Description Ref. no.

R-134a reference leak 8885100095

5 Intended use

The multi gas leak detector (ref. no. 8885100124) is an electronic leak
indicator for identifying leaks in air conditioning systems. The device is
designed for detecting refrigerants and forming gases.

16

EN

Multi-Gas-O-12s.book Seite 17 Freitag, 25. Mai 2018 1:42 13

Multi Gas Technical description

6 Technical description

The multi gas leak detector is equipped with a sensor.

The sensor detects leaks. Three LEDs indicate the presence of refrigerant
R-1234yf. Three LEDs indicate the presence of refrigerant R-134a, all other
HFC, HCFC, HFO and CFC gases and gas mixtures (SF6), as well as tracer
gas/forming gas (95/5 nitrogen/hydrogen).

Leaks are indicated by a beep with different pitches through a loudspeaker
An LED bar graph shows the size of the leak and ensures the precise location
of the leak. Four different levels of sensitivity can be set for each refrigerant.

6.1 Control elements

No. in
fig. 2,
page 2

1 Loudspeaker Beep is emitted when a leak is detected.

2 LED bar graph This shows the size of the leak and ensures

3 Green LED  LED lights up: batteries are charged

4START button switches the device on and off

5Sensor tip–

6 Metal probe –

7 3 white LEDs

Description Explanation

the precise location of the leak can be found
quickly. The nearer or larger the leak is, the
more bars are shown.

 LED does not light up: batteries are charged

10 %

 switches between the four sensitivity levels

indicate leaks with R-1234yf

(L, M, S)

.

8 3 blue LEDs

(L, M, S)

indicate leaks with R-134a and all other gases

17

EN

Multi-Gas-O-12s.book Seite 18 Freitag, 25. Mai 2018 1:42 13

Operating the leak detector Multi Gas

7 Operating the leak detector

7.1 Before initial use

NOTE

I

7.2 Switching on the leak detector

➤ Press the start button (fig. 2 4, page 2) to switch on the device.

✓ The device regenerates the sensor for 35 seconds.

✓ The LED bar graph lights up several times from left to right.

✓ It emits one beep. The device is ready to use.

The device switches off automatically if it is not used for 10 minutes.

Insert the batteries (fig. 1 3, page 2) before you use the device
for the first time.

18

EN

Multi-Gas-O-12s.book Seite 19 Freitag, 25. Mai 2018 1:42 13

Multi Gas Operating the leak detector

7.3 Setting the sensitivity

NOTE

I

The device has four sensitivity levels with increasing sensitivity per
refrigerant (R-1234yf or R-134a):

Refrigerant Setting Refrigerant quantity/leak size

R-134a L 14 g / a (0.5 oz / yr.) or above

R-1234yf L 14 g / a (0.5 oz / yr.) or above

 The leak detector responds to all standard refrigerants. If you

use a different refrigerant to R-134a or R-1234yf, select the
R-134a mode.

 Sensitivity level L and R-134a mode are preset.
 If you use the leak detector in a heavily soiled area, press the

start button again after switching on. The device then switches
to a mode for heavily soiled areas. This is indicated by a low­pitched beep which gets louder as soon as a leak is detected.

M 7 g / a (0.25 oz / yr.) or above

S 4 g / a (0.15 oz / yr.) or above

M 7 g / a (0.25 oz / yr.) or above

S 4 g / a (0.15 oz / yr.) or above

➤ Press the start button (fig. 2 4, page 2) to select the sensitivity level or

to switch between the R-1234yf and R-134a modes.

19

EN

Multi-Gas-O-12s.book Seite 20 Freitag, 25. Mai 2018 1:42 13

Operating the leak detector Multi Gas

7.4 Detecting leaks

NOTICE!

A

I

 In damp areas, use the sensor tip for damp environments

(fig. 1 6, page 2), to protect the sensor from moisture.

 Make sure the sensor is not damaged by dirt or moisture.

Clean the dirty area and remove the moisture.

NOTE

 Make sure the air conditioning system is switched off. How-

ever, there must be a minimum of 3.5 bar in the system to be
able to find leaks. If the minimum pressure is not reached, you
will need to use other ways to detect leaks.

 Make sure that any other gases or chemicals are not released

into the area being searched which the device will respond to.
Some common vehicle cleaners contain chemicals or exude
gases. Remove dirt and any chemicals that could cause a
false reading.

 Only carry out leak detection when the motor is switched off.

➤ Check all visible surfaces of the air conditioning system for any loss of

lubricant, damage and corrosion.

➤ Switch on the leak detector with the start button (fig. 2 4, page 2)

(chapter “Switching on the leak detector” on page 18).

✓ The device warms up briefly.

➤ Select a suitable sensitivity level for the size of the leak anticipated.

NOTE

I

➤ Insert the sensor head as close as possible, and at low speed (3 cm/sec),

to the components that are to be examined for leaks.

➤ Remove the sealing caps of the service connections and check the

service connections for tightness.

 If the leak detector has already triggered an alarm due to a

major leak, ensure adequate ventilation so that minor leaks
can also be detected.

 If a leak has been identified at the lowest sensitivity level, run

another scanning process with the next level of sensitivity to
determine the size of the leak more precisely.

20

EN

Multi-Gas-O-12s.book Seite 21 Freitag, 25. Mai 2018 1:42 13

Multi Gas Replacing the sensor

➤ Make sure you perform the test without any interruptions.

✓ When a leak is detected, a beep is emitted.

7.5 Switching off the leak detector

➤ Press the start button (fig. 2 4, page 2) until the display goes off.

✓ The device is switched off.

8 Replacing the sensor

CAUTION! Beware of burns

!

A

Switch off the leak detector and let the sensor head cool down
before replacing the sensor.

NOTICE!

Do not use silicone-based or acetone soaps or lotions before and
while you replace the sensor. This can damage the function of the
sensor.

NOTE

I

➤ Unscrew the sensor cap (fig. 3 1, page 3) anticlockwise from the sensor

head.

➤ Take out the sensor (fig. 3 3, page 3) with tweezers or needle-nose

pliers.

➤ If necessary, remove any dirt from the O-ring in the socket (fig. 3 4,

page 3). Use a dry cloth to do this without any solvent or similar agents.

➤ Insert the new sensor in the socket (fig. 3 5, page 3).

➤ Screw the sensor cap (fig. 3 1, page 3) clockwise onto the sensor head.

The electrochemical sensor has a service life of approximate­ly100 operating hours. After this time, the sensor must be
replaced.

21

EN

Multi-Gas-O-12s.book Seite 22 Freitag, 25. Mai 2018 1:42 13

Replacing the filter Multi Gas

9 Replacing the filter

CAUTION! Beware of burns

!

I

➤ Unscrew the sensor cap (fig. 3 1, page 3) anticlockwise from the sensor

head.

➤ Take out the filter (fig. 3 2, page 3) with tweezers or needle-nose pliers.

➤ Insert a new filter.

➤ Screw the sensor cap (fig. 3 1, page 3) clockwise onto the sensor head.

Switch off the leak detector and let the sensor head cool down
before replacing the filter.

NOTE

Replace the filter if it is blocked or dirty.

10 Replacing the batteries

➤ Replace the batteries when the green LED (fig. 2 3, page 2) does not

light up.

➤ Gently push down the lid of the battery compartment on the back and slide

it open in the direction of the arrow.

➤ Insert the new batteries (3 x type C) in the battery compartment. Make

sure the polarity of the batteries is correct.

➤ Close the lid of the battery compartment.

11 Cleaning and maintenance

NOTICE!

A

➤ Occasionally clean the product with a damp cloth.

 Do not use sharp or hard objects or cleaning agents for

cleaning as these may damage the product.

 Do not clean the sensor with water.

22

EN

Multi-Gas-O-12s.book Seite 23 Freitag, 25. Mai 2018 1:42 13

Multi Gas Warranty

12 Warranty

The statutory warranty period applies. If the product is defective, please
contact the manufacturer's branch in your country (see the back of the
instruction manual for the addresses) or your retailer.

For repair and guarantee processing, please include the following docu­ments when you send in the device:

 A copy of the receipt with purchasing date
 A reason for the claim or description of the fault

13 Disposal

➤ Place the packaging material in the appropriate recycling waste bins

wherever possible.

If you wish to finally dispose of the product, ask your local recycling
centre or specialist dealer for details about how to do this in

M

accordance with the applicable disposal regulations.

Protect the environment!

Do not dispose of any batteries with general household waste.

B

Return defective or used batteries to your retailer or dispose of
them at collection points.

14 Technical data

Multi Gas

Reference number: 8885100124

Ambient temperature: –18° to +60 °C (0° – 140 °F)

Battery service life: approx. 50 hours

Batteries: 3 x type C

Probe length: approx. 40 cm

Dimensions (L x W x H): 254 x 59 x 51 mm

Weight: 500 g

23

FR

Multi-Gas-O-12s.book Seite 24 Freitag, 25. Mai 2018 1:42 13

Veuillez lire ce manuel attentivement avant de mettre l'appareil en
service et conservez-le. En cas de passer le produit, veuillez le trans­mettre au nouvel acquéreur.

Sommaire

1 Explication des symboles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

3 Contenu de la livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4 Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

5 Usage conforme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

6 Description technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7 Utilisation de l'appareil de recherche des fuites. . . . . . . . . . . . . . . . 28

8 Remplacement du détecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Multi Gas

9 Remplacement du filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

10 Changement des piles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

11 Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

12 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

13 Retraitement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

14 Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

24

FR

Multi-Gas-O-12s.book Seite 25 Freitag, 25. Mai 2018 1:42 13

Multi Gas Explication des symboles

1 Explication des symboles

AVERTISSEMENT !

!
!

A

I

Consigne de sécurité : le non-respect de ces consignes peut
entraîner la mort ou de graves blessures.

ATTENTION !
Consigne de sécurité : le non-respect de ces consignes peut

entraîner des blessures.

AVIS !

Le non-respect de ces consignes peut entraîner des dommages
matériels et des dysfonctionnements du produit.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

2 Consignes de sécurité

Le fabricant décline toute responsabilité pour des dommages dans les cas
suivants :

 des influences mécaniques et des surtensions ayant endommagé le

matériel

 des modifications apportées au produit sans autorisation explicite de la

part du fabricant

 une utilisation différente de celle décrite dans la notice

2.1 Consignes générales de sécurité

AVERTISSEMENT !

!

 L'appareil doit être utilisé exclusivement par un personnel qua-

lifié.

 Si l'appareil présente des dégâts visibles, vous ne devez pas le

mettre en service.

 Seul un personnel qualifié est habilité à effectuer des répara-

tions sur l'appareil. Toute réparation mal effectuée risquerait
d'entraîner de graves dangers.

25

FR

Multi-Gas-O-12s.book Seite 26 Freitag, 25. Mai 2018 1:42 13

Contenu de la livraison Multi Gas

 Les enfants ne doivent pas jouer avec cet appareil.
 Les enfants doivent être surveillés pour s'assurer qu'ils ne

jouent pas avec l'appareil.

 Placez et utilisez l'appareil hors de portée des enfants de moins

de 8 ans.

2.2 Consignes de sécurité concernant le fonctionne­ment de l'appareil

AVIS !

A

 Ne plongez jamais l'appareil dans l'eau.
 Tenez l'appareil et les câbles à l'abri de la chaleur et de

l'humidité.

3 Contenu de la livraison

Pos. dans

fig. 1,
page 2

Quantité Explication

1 1 Mallette en plastique

2 1 Appareil de recherche des fuites

3 3 Piles 1,5 V, type C

4 1 Pointe de détecteur

5 10 Filtres de détecteur

6 1 Pointe de détecteur pour environnements humides

(prémontée)

4 Accessoires

Désignation N° de produit

Fuite référence R-134a 8885100095

26

FR

Multi-Gas-O-12s.book Seite 27 Freitag, 25. Mai 2018 1:42 13

Multi Gas Usage conforme

5 Usage conforme

L'appareil de recherche des fuites Multi Gas (n° de produit 8885100124) est
un détecteur de fuites électronique détectant les fuites sur les installations de
climatisation. L'appareil est conçu pour détecter les réfrigérants et l'azote
hydrogéné.

6 Description technique

L'appareil de recherche des fuites Multi Gas est un appareil de recherche
des fuites avec un détecteur.

Le détecteur détecte les fuites. Trois LED indiquent la présence du réfrigé­rant R-1234yf. Trois LED indiquent la présence du réfrigérant R-134a, de
tous les autres gaz contenant des gaz HFC, HCFC, HFO et CFC et des
mélanges de gaz (SF6) ainsi que de gaz traceur/azote hydrogéné (95/5
azote/hydrogène).

Les fuites sont indiquées par un signal sonore de tonalités différentes, émis
par un haut-parleur
et permet de trouver rapidement sa position exacte. Il est possible de régler
quatre niveaux de sensibilité différents selon le réfrigérant.

. Un affichage LED en bâtons indique la taille de la fuite

27

FR

Multi-Gas-O-12s.book Seite 28 Freitag, 25. Mai 2018 1:42 13

Utilisation de l'appareil de recherche des fuites Multi Gas

6.1 Éléments de commande

Pos. dans
fig. 2,
page 2

1 Haut-parleur Un signal sonore retentit lorsque des fuites

2 Affichage LED en

3LED verte Le voyant LED est éclairé : piles chargées

4 Touche START  Allume et éteint l'appareil,

5 Pointe de détecteur –

6 Sonde métallique –

Désignation Explication

sont détectées

Indique la taille de la fuite et permet de trouver

bâtons

rapidement sa position exacte. Plus la fuite est
proche et grande, plus il y a des barres indi­quées.

 Le voyant LED n'est plus éclairé : les piles

sont encore chargées à 10 %

 permet de commuter entre les quatre

niveaux de sensibilité.

7 3 LED blanches

(L, M, S)

8 3 LED bleues

(L, M, S)

Indiquent les fuites de R-1234yf.

Indiquent les fuites de R-134a et de tous les
autres gaz.

7 Utilisation de l'appareil de recherche

des fuites

7.1 Avant la première utilisation

REMARQUE

I

28

Insérez les piles (fig. 1 3, page 2) avant de mettre l'appareil en
service pour la première fois.

FR

Multi-Gas-O-12s.book Seite 29 Freitag, 25. Mai 2018 1:42 13

Multi Gas Utilisation de l'appareil de recherche des fuites

7.2 Mise en marche de l'appareil de recherche des
fuites

➤ Appuyez sur la touche Démarrage (fig. 2 4, page 2) pour mettre en

marche l'appareil.

✓ L'appareil régénère le détecteur pendant 35 secondes.

✓ L'affichage LED en bâtons s'allume plusieurs fois, de la gauche vers la

droite.

✓ Un signal sonore retentit. L'appareil est prêt à être utilisé.

Au bout de 10 minutes sans saisie, l'appareil s'éteint automatiquement.

7.3 Réglage de la sensibilité

REMARQUE

I

 L'appareil de recherche des fuites réagit à tous les réfrigérants

habituels du commerce. Si vous utilisez un autre réfrigérant
que le R-134a ou le R-1234yf, sélectionnez le mode R-134a.

 Le niveau de sensibilité L et le mode R-134a sont préréglés.
 Si vous utilisez l'appareil de recherche des fuites dans une

zone très sale, appuyez de nouveau sur le bouton de démar­rage après la mise en marche. L'appareil passe alors dans un
mode prévu pour les zones très sales. Cela est indiqué par un
signal sonore plus faible, qui devient plus fort dès qu'une fuite
a été détectée.

Pour chaque réfrigérant (R-1234yf ou R-134a), l'appareil dispose de quatre
niveaux de sensibilité, d'une sensibilité croissante :

Fluide
frigorigène

R-134a L 14 g / a (0.5 oz / yr.) ou plus

R-1234yf L 14 g / a (0.5 oz / yr.) ou plus

Réglage

M 7 g / a (0.25 oz / yr.) ou plus

S 4 g / a (0.15 oz / yr.) ou plus

M 7 g / a (0.25 oz / yr.) ou plus

S 4 g / a (0.15 oz / yr.) ou plus

Quantité de frigorigène/
taille de la fuite

29

FR

Multi-Gas-O-12s.book Seite 30 Freitag, 25. Mai 2018 1:42 13

Utilisation de l'appareil de recherche des fuites Multi Gas

➤ Appuyez sur le bouton de démarrage (fig. 2 4, page 2) pour sélectionner

le niveau de sensibilité ou pour commuter entre le mode R-1234yf et le
mode R-134a.

7.4 Recherche de fuites

AVIS !

A

I

 Dans les zones humides, utilisez la pointe du détecteur pour

environnements humides (fig. 1 6, page 2) afin de protéger
le capteur de l'humidité.

 Veillez à ne pas endommager le détecteur par la saleté ou

l'humidité. Nettoyez les zones sales et retirez l'humidité.

REMARQUE

 Assurez-vous que l'installation de climatisation est éteinte.

Cependant, une pression minimale de 3,5 bars doit être pré­sente dans le système pour qu'il soit possible de trouver les
fuites. Si cette pression minimale n'est pas atteinte, vous
devez utiliser d'autres méthodes de recherche des fuites.

 Assurez-vous qu'aucun autre gaz ou produit chimique aux-

quels l'appareil réagit ne se trouvent dans l'environnement de
recherche. Certains détergents usuels pour véhicules
contiennent ce genre de produits chimiques ou expulsent de
tels gaz. Retirez les salissures et éventuels produits chimiques
qui pourraient provoquer une indication erronée.

 Effectuez la recherche de fuites uniquement lorsque le moteur

est arrêté.

➤ Examinez toutes les zones visibles du système de climatisation pour

détecter les pertes de lubrifiants, les dommages et la corrosion.

➤ Allumez l'appareil de recherche des fuites à l'aide du bouton de démar-

rage (fig. 2 4, page 2) (voir chapitre « Mise en marche de l'appareil de
recherche des fuites », page 29).

✓ L'appareil chauffe brièvement.

➤ Sélectionnez le niveau de sensibilité adapté en fonction de la taille sup-

posée de la fuite.

30

FR

Multi-Gas-O-12s.book Seite 31 Freitag, 25. Mai 2018 1:42 13

Multi Gas Utilisation de l'appareil de recherche des fuites

REMARQUE

I

➤ Déplacez la tête du détecteur aussi près que possible, et à faible vitesse

(3 cm/seconde), au-dessus des composants qui doivent être contrôlés.

➤ Retirez également les capuchons de fermeture des raccordements de

service et vérifiez si les raccordements de service sont étanches.

➤ Veillez à effectuer la vérification sans interruption.

✓ Lorsqu'une fuite a été détectée, un signal sonore retentit.

 Si l'appareil déclenche déjà une alarme en raison de fuites

importantes, veillez à une bonne aération pour que les fuites
plus petites puissent également être détectées.

 Si une fuite a été détectée à l'aide du niveau de sensibilité le

plus bas, effectuez une autre vérification avec le niveau de
sensibilité suivant afin de déterminer plus précisément la taille
de la fuite.

7.5 Mise à l'arrêt de l'appareil de recherche des fuites

➤ Appuyez longtemps sur la touche Démarrage (fig. 2 4, page 2), jusqu'à

ce que l'écran s'éteigne.

✓ L'appareil est éteint.

31

FR

Multi-Gas-O-12s.book Seite 32 Freitag, 25. Mai 2018 1:42 13

Remplacement du détecteur Multi Gas

8 Remplacement du détecteur

ATTENTION ! Risque de brûlure !

!

A

I

➤ Dévissez le capuchon du détecteur (fig. 3 1, page 3) en le tournant dans

le sens contraire des aiguilles d'une montre, afin de le retirer de la tête du
capteur.

Éteignez l'appareil de recherche des fuites et laissez la tête du
détecteur refroidir avant de remplacer le détecteur.

AVIS !

N'utilisez pas de savons ou de lotions à base de silicone ou
d'acétone avant et pendant le remplacement du détecteur. Cela
peut affecter le fonctionnement du détecteur.

REMARQUE

Le détecteur électrochimique a une durée de vie d'environ
100 heures de service. Au bout de cette période, le détecteur doit
être remplacé.

➤ Retirez le détecteur (fig. 3 3, page 3) à l'aide d'une pince à épiler ou

d'une pince à becs pointus.

➤ Retirez la saleté éventuelle du joint torique dans la douille (fig. 3 4,

page 3). Pour ce faire, utilisez un chiffon sec et aucun solvant ou produit
similaire.

➤ Insérez le nouveau détecteur dans la douille (fig. 3 5, page 3).

➤ Vissez le capuchon du détecteur (fig. 3 1, page 3) sur la tête du détec-

teur, dans le sens des aiguilles d'une montre.

32

FR

Multi-Gas-O-12s.book Seite 33 Freitag, 25. Mai 2018 1:42 13

Multi Gas Remplacement du filtre

9 Remplacement du filtre

ATTENTION ! Risque de brûlure !

!

I

➤ Dévissez le capuchon du détecteur (fig. 3 1, page 3) en le tournant dans

le sens contraire des aiguilles d'une montre, afin de le retirer de la tête du
capteur.

➤ Retirez le filtre (fig. 3 2, page 3) à l'aide d'une pince à épiler ou d'une

pince à becs pointus.

➤ Insérez un nouveau filtre.

➤ Vissez le capuchon du détecteur (fig. 3 1, page 3) sur la tête du détec-

teur, dans le sens des aiguilles d'une montre.

Éteignez l'appareil de recherche des fuites et laissez la tête du
détecteur refroidir avant de remplacer le filtre.

REMARQUE

Remplacez le filtre quand il est bouché ou sale.

10 Changement des piles

➤ Remplacez les piles lorsque la LED verte (fig. 2 3, page 2) ne s'allume

plus.

➤ Appuyez légèrement sur le couvercle du compartiment des piles situé au

dos de l'appareil et faites-le glisser dans le sens de la flèche.

➤ Insérez les nouvelles piles (3 piles de type C) dans le compartiment des

piles. Veillez à ce que la polarité des piles soit correcte.

➤ Refermez le couvercle du compartiment des piles.

11 Entretien et nettoyage

AVIS !

A

➤ Nettoyez de temps en temps le produit avec un chiffon humide.

 N’utilisez aucun objet coupant ou dur, ni de détergents pour le

nettoyage. Cela pourrait endommager le produit.

 Ne nettoyez pas le détecteur avec de l'eau.

33

FR

Multi-Gas-O-12s.book Seite 34 Freitag, 25. Mai 2018 1:42 13

Garantie Multi Gas

12 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux,
veuillez vous adresser à la filiale du fabricant située dans votre pays (voir
adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et
de la garantie :

 une copie de la facture avec la date d'achat,
 le motif de la réclamation ou une description du dysfonctionnement.

13 Retraitement

➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus

à cet effet.

Lorsque vous mettrez votre produit définitivement hors service,
informez-vous auprès du centre de recyclage le plus proche ou

M

auprès de votre revendeur spécialisé sur les prescriptions relatives
au retraitement des déchets.

Protégez l'environnement !

Les piles et les batteries usagées ne sont pas des déchets

B

ménagers.
Rapportez les piles défectueuses ou les batteries usagées à votre
revendeur ou à un centre de collecte.

14 Caractéristiques techniques

Multi Gas

N° d'article : 8885100124

Température ambiante : –18° à +60 °C (0° – 140 °F)

Durée de vie des piles : env. 50 heures

Piles : 3 x type C

Longueur de la sonde : env. 40 cm

Dimensions (L x l x h) : 254 x 59 x 51 mm

Poids : 500 g

34

IT

Multi-Gas-O-12s.book Seite 35 Freitag, 25. Mai 2018 1:42 13

Multi Gas

Prima di effettuare la messa in funzione, leggere accuratamente questo
manuale di istruzioni, conservarlo e, nel caso in cui il prodotto venga
consegnato ad un altro utente, consegnare anche le relative istruzioni.

Indice

1 Spiegazione dei simboli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

2 Indicazioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

3 Dotazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

4 Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

5 Conformità d’uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

6 Descrizione tecnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

7 Utilizzo del dispositivo d'individuazione perdite . . . . . . . . . . . . . . . . 39

8 Sostituzione del sensore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

9 Sostituzione del filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

10 Sostituzione delle batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

11 Pulizia e cura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

12 Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

13 Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

14 Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

35

IT

Multi-Gas-O-12s.book Seite 36 Freitag, 25. Mai 2018 1:42 13

Spiegazione dei simboli Multi Gas

1 Spiegazione dei simboli

AVVERTENZA!

!
!

A

I

Avviso di sicurezza: la mancata osservanza di questo avviso può
causare ferite gravi anche mortali.

ATTENZIONE!
Avviso di sicurezza: la mancata osservanza di questo avviso

può essere causa di lesioni.

AVVISO!

La mancata osservanza di questa nota può causare danni
materiali e compromettere il funzionamento del prodotto.

NOTA

Informazioni integranti relative all'impiego del prodotto.

2 Indicazioni di sicurezza

Il produttore non si assume nessuna responsabilità per danni nei seguenti
casi:

 danni al prodotto dovuti a influenze meccaniche o a sovratensioni
 modifiche al prodotto senza esplicita autorizzazione del produttore
 impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

2.1 Sicurezza generale

AVVERTENZA!

!

36

 Il dispositivo può essere utilizzato solo da personale tecnico.
 Se il dispositivo presenta danni visibili, non metterlo in funzione.
 Questo apparecchio deve essere riparato solo da personale

specializzato. Le riparazioni effettuate in modo scorretto pos­sono causare rischi enormi.

 I bambini non possono giocare con l’apparecchio.
 Controllare che i bambini non giochino con l'apparecchio.
 Conservare e utilizzare l’apparecchio lontano dalla portata dei

bambini al di sotto degli 8 anni.

IT

Multi-Gas-O-12s.book Seite 37 Freitag, 25. Mai 2018 1:42 13

Multi Gas Dotazione

2.2 Sicurezza durante il funzionamento dell'apparec­chio

AVVISO!

A

 Non immergere mai il dispositivo in acqua.
 Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.

3Dotazione

Pos. in
fig. 1,

pagina 2

1 1 Valigia in plastica

2 1 Dispositivo d'individuazione perdite

3 3 Batterie 1,5 V, tipo C

4 1 Punta del sensore

5 10 Filtro del sensore

6 1 Punta del sensore per zone umide (premontato)

Quantità Spiegazione

4 Accessori

Denominazione N. art.

R-134a perdita di riferimento 8885100095

5 Conformità d’uso

Il dispositivo d'individuazione perdite Multi Gas (N. art. 8885100124) è un
rilevatore elettronico per la ricerca di perdite negli impianti di climatizzazione.
Il dispositivo è studiato per il riconoscimento di refrigeranti e miscele di idro­geno-azoto.

37

IT

Multi-Gas-O-12s.book Seite 38 Freitag, 25. Mai 2018 1:42 13

Descrizione tecnica Multi Gas

6 Descrizione tecnica

Multi Gas è un dispositivo d'individuazione perdite dotato di un sensore.

Il sensore individua le perdite. Tre LED mostrano la presenza del refrigerante
R-1234yf. I tre LED indicano la presenza del refrigerante R-134a, di tutti gli
altri gas HFC, HCFC, HFO e CFC e delle miscele di gas (SF6), nonché di gas
tracciante/miscela di idrogeno-azoto (95/5 nitrogeno/idrogeno).

Le perdite vengono segnalate da un altoparlante con un segnale acustico di
intensità diverse
della perdita e consente di individuare la sua esatta posizione. Si possono
impostare quattro diversi livelli di sensibilità per ogni refrigerante.

6.1 Elementi di comando

Pos. in
fig. 2,
pagina 2

. La progressiva visualizzazione dei LED indica l'intensità

Denominazione Spiegazione

1 Altoparlante Viene emesso un segnale acustico quando

viene individuata una perdita.

2 Visualizzazione

progressiva con i
LED

3 LED verde  Il LED è acceso: le batterie sono cariche

4 Pulsante START  Accende e spegne il dispositivo,

5 Punta del sensore –

6 Sonda metallica –

7 3 LED bianchi

(L, M, S)

8 3 LED blu

(L, M, S)

Indica l'intensità della perdita e consente di
individuare rapidamente la sua esatta posi­zione. Più ci si avvicina o più grossa è la
perdita, più LED si illuminano.

 Il LED non è più acceso: rimane solo il 10 %

di carica delle batterie

 imposta i quattro livelli di sensibilità.

Indicano la perdita di R-1234yf.

Indicano la perdita di R-134a e di tutti gli altri
gas.

38

IT

Multi-Gas-O-12s.book Seite 39 Freitag, 25. Mai 2018 1:42 13

Multi Gas Utilizzo del dispositivo d'individuazione perdite

7 Utilizzo del dispositivo

d'individuazione perdite

7.1 Prima della messa in funzione iniziale

NOTA

I

7.2 Attivazione del dispositivo d'individuazione perdite

➤ Premere il tasto d'avvio (fig. 2 4, pagina 2) per accendere il dispositivo.

✓ Il dispositivo rigenera il sensore per 35 secondi.

✓ I LED si accendono più volte da sinistra a destra.

✓ Viene emesso un segnale acustico. Il dispositivo è pronto per essere uti-

lizzato.
Dopo 10 minuti di inutilizzo, il dispositivo si spegne automaticamente.

Inserire le batterie (fig. 1 3, pagina 2) prima di utilizzare il
dispositivo per la prima volta.

7.3 Impostazione della sensibilità

NOTA

I

 Il dispositivo d'individuazione perdite reagisce a tutti i comuni

refrigeranti. Se viene utilizzato un refrigerante diverso da
R-134a o R-1234yf, utilizzare la modalità R-134a.

 Di fabbrica vengono preimpostati il livello di sensibilità L e la

modalità R-134a.

 Se si utilizza il dispositivo in una zona molto inquinata, pre-

mere nuovamente il tasto di accensione dopo l'attivazione.
Il dispositivo passa così a una modalità per zone molto inqui­nate. Ciò viene indicato da un segnale acustico basso che
diventa più forte non appena viene determinata una perdita.

39

IT

Multi-Gas-O-12s.book Seite 40 Freitag, 25. Mai 2018 1:42 13

Utilizzo del dispositivo d'individuazione perdite Multi Gas

Il dispositivo presenta per ogni refrigerante (R-1234yf o R-134a) quattro livelli
di sensibilità:

Refrigerante Impostazioni

R-134a L 14 g / a (0.5 oz / yr.) o superiore

M 7 g / a (0.25 oz / yr.) o superiore

S 4 g / a (0.15 oz / yr.) o superiore

R-1234yf L 14 g / a (0.5 oz / yr.) o superiore

M 7 g / a (0.25 oz / yr.) o superiore

S 4 g / a (0.15 oz / yr.) o superiore

➤ Premere il tasto d'avvio (fig. 2 4, pagina 2) per selezionare il livello di

sensibilità o per passare dalla modalità R-1234yf alla modalità R-134a.

Quantità di refrigerante/
Entità della perdita

7.4 Ricerca della perdita

AVVISO!

A

 Utilizzare per le zone umide, la punta del sensore per zone

umide (fig. 1 6, pagina 2), per proteggere il sensore dal
bagnato.

 Fare attenzione a non danneggiare il sensore con sporcizia o

umidità. Pulire le parti sporche e togliere l'umidità.

NOTA

I

➤ Controllare la presenza in tutte le aree visibili del sistema di climatizza-

zione di perdite di lubrificante, danneggiamenti e corrosione.

 Assicurarsi che l'impianto di climatizzazione sia spento. Deve

essere tuttavia presente una pressione minima di 3,5 bar nel
sistema, per poter rilevare perdite. Se non viene raggiunta
questa pressione minima, è necessario ricorrere ad altri
metodi d'individuazione di perdite.

 Assicurarsi che nei dintorni non ci siano altri gas o elementi

chimici a cui il dispositivo possa reagire. Alcuni comuni deter­genti per veicoli contengono certi elementi chimici o emettono
tali gas. Eliminare sporcizie ed eventuali elementi chimici che
potrebbero causare una rilevazione sbagliata.

 Eseguire la ricerca della perdita solo a motore spento.

40

IT

Multi-Gas-O-12s.book Seite 41 Freitag, 25. Mai 2018 1:42 13

Multi Gas Utilizzo del dispositivo d'individuazione perdite

➤ Attivare il dispositivo d'individuazione con il tasto (fig. 2 4, pagina 2)

d'avvio (vedi capitolo “Attivazione del dispositivo d'individuazione perdite”
a pagina 39).

✓ Il dispositivo si riscalda brevemente.

➤ A seconda dell'entità della perdita ipotizzata, selezionare il livello di sen-

sibilità.

NOTA

I

➤ Portare la testina del sensore molto lentamente (3 cm/secondo) e più

vicino possibile agli elementi di cui si cercano le perdite.

➤ Togliere anche i cappucci dei collegamenti per l'assistenza e verificare se

sono a tenuta stagna.

 Se il dispositivo emette già l'allarme a causa di grandi perdite,

provvedere a creare sufficiente areazione perché possano
essere individuate anche le perdite minori.

 Se si individua una perdita con il livello di sensibilità più basso,

effettuare un altro controllo utilizzando il livello di sensibilità
superiore, per determinare meglio la portata della perdita.

➤ Fare attenzione a eseguire il controllo senza interruzioni.

✓ Quando viene individuata una perdita, viene emesso un segnale acu-

stico.

7.5 Disattivazione del dispositivo d'individuazione per­dite

➤ Premere il tasto d'avvio (fig. 2 4, pagina 2) a lungo finché il dispositivo

non si spegne.

✓ Il dispositivo è spento.

41

IT

Multi-Gas-O-12s.book Seite 42 Freitag, 25. Mai 2018 1:42 13

Sostituzione del sensore Multi Gas

8 Sostituzione del sensore

ATTENZIONE! Pericolo di ustioni!

!

A

I

➤ Svitare il cappuccio del sensore (fig. 3 1, pagina 3) in senso antiorario

dalla testina del sensore.

➤ Estrarre il sensore (fig. 3 3, pagina 3) utilizzando una pinzetta o una

pinza ad ago.

Spegnere il dispositivo d'individuazione perdite e lasciar raffred­dare la testina del sensore prima di sostituire il sensore.

AVVISO!

Non utilizzare saponi o lozioni a base di silicone o acetone prima
e durante la sostituzione del sensore. Ciò può danneggiarne la
funzionalità.

NOTA

Il sensore elettrochimico ha una durata di funzionamento di circa
100 ore. Dopo questo periodo, il sensore deve essere sostituito.

➤ Rimuovere eventuale sporco dall'o-ring nella presa (fig. 3 4, pagina 3).

Utilizzare un panno asciutto e nessun solvente o simili prodotti.

➤ Inserire il nuovo sensore nella presa (fig. 3 5, pagina 3).

➤ Avvitare il cappuccio del sensore (fig. 3 1, pagina 3) in senso orario

sulla testina del sensore.

42

IT

Multi-Gas-O-12s.book Seite 43 Freitag, 25. Mai 2018 1:42 13

Multi Gas Sostituzione del filtro

9 Sostituzione del filtro

ATTENZIONE! Pericolo di ustioni!

!

I

➤ Svitare il cappuccio del sensore (fig. 3 1, pagina 3) in senso antiorario

dalla testina del sensore.

➤ Estrarre il filtro (fig. 3 2, pagina 3) utilizzando una pinzetta o una pinza

ad ago.

➤ Inserire un nuovo filtro.

➤ Avvitare il cappuccio del sensore (fig. 3 1, pagina 3) in senso orario

sulla testina del sensore.

Spegnere il dispositivo d'individuazione perdite e lasciar raffred­dare la testina del sensore prima di sostituire il filtro.

NOTA

Sostituire il filtro se è intasato o sporco.

10 Sostituzione delle batterie

➤ Sostituire le batterie, se il LED verde (fig. 2 3, pagina 2) non è più

acceso.

➤ Premere leggermente il coperchio del vano batterie sul lato posteriore del

dispositivo e aprirlo spingendolo in direzione della freccia.

➤ Inserire le nuove batterie (3 x tipo C). Assicurarsi che la polarità delle bat-

terie sia corretta.

➤ Chiudere il coperchio del vano batterie.

11 Pulizia e cura

AVVISO!

A

➤ Pulire il prodotto di tanto in tanto con un panno umido.

 Per la pulizia non impiegare oggetti ruvidi o appuntiti oppure

detergenti perché potrebbero danneggiare il prodotto.

 Non pulire il sensore con acqua!

43

IT

Multi-Gas-O-12s.book Seite 44 Freitag, 25. Mai 2018 1:42 13

Garanzia Multi Gas

12 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse
difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese
(l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore
specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario
inviare la seguente documentazione:

 una copia della fattura con la data di acquisto del prodotto,
 un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

13 Smaltimento

➤ Raccogliere il materiale di imballaggio possibilmente negli appositi

contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente,
informarsi al centro di riciclaggio più vicino, oppure presso il proprio

M

rivenditore specializzato, sulle prescrizioni adeguate concernenti lo
smaltimento.

B

44

Proteggete l'ambiente!

Gli accumulatori e le batterie non devono essere raccolti insieme
ai rifiuti domestici.
Consegnare gli accumulatori difettosi o le batterie usate al rivendi­tore o presso un centro di raccolta.

IT

Multi-Gas-O-12s.book Seite 45 Freitag, 25. Mai 2018 1:42 13

Multi Gas Specifiche tecniche

14 Specifiche tecniche

Multi Gas

N. articolo: 8885100124

Temperatura ambiente: da –18° a +60 °C (0° – 140 °F)

Durata delle batterie: ca. 50 ore

Batterie: 3 x tipo C

Lunghezza della sonda: ca. 40 cm

Dimensioni (L x P x A): 254 x 59 x 51 mm

Peso: 500 g

45

NL

Multi-Gas-O-12s.book Seite 46 Freitag, 25. Mai 2018 1:42 13

Lees deze handleiding voor de ingebruikneming zorgvuldig door en
bewaar hem. Geef de handleiding bij het doorgeven van het product
aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

2 Veiligheidsinstructies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

3 Omvang van de levering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

4 Toebehoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

5 Gebruik volgens de voorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . 48

6 Technische beschrijving. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

7 Lekzoektoestel bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

8 Sensor vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Multi Gas

9 Filter vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

10 Batterijen vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

11 Reiniging en onderhoud. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

12 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

13 Afvoer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

14 Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

46

NL

Multi-Gas-O-12s.book Seite 47 Freitag, 25. Mai 2018 1:42 13

Multi Gas Verklaring van de symbolen

1 Verklaring van de symbolen

WAARSCHUWING!

!
!

A

I

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden
of ernstig letsel.

VOORZICHTIG!
Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de
werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

2 Veiligheidsinstructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld
voor schade:

 beschadiging van het product door mechanische invloeden en over-

spanningen

 veranderingen aan het product zonder uitdrukkelijke toestemming van de

fabrikant

 gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheid

WAARSCHUWING!

!

 Het toestel mag alleen door vakmensen worden gebruikt.
 Als het toestel zichtbaar beschadigd is, mag het niet in gebruik

worden genomen.

 Reparaties aan dit toestel mogen uitsluitend door vakmonteurs

worden uitgevoerd. Door ondeskundige reparaties kunnen
grote gevaren ontstaan.

 Kinderen mogen niet met het toestel spelen.

47

NL

Multi-Gas-O-12s.book Seite 48 Freitag, 25. Mai 2018 1:42 13

Omvang van de levering Multi Gas

 Er moet toezicht worden gehouden op kinderen, om te voorko-

men dat ze met het toestel spelen.

 Bewaar en gebruik het toestel buiten het bereik van kinderen

onder 8 jaar.

2.2 Veiligheid bij het gebruik van het toestel

LET OP!

A

 Dompel het toestel nooit onder in water.
 Bescherm het toestel en de kabels tegen hitte en vocht.

3 Omvang van de levering

Pos. in

afb. 1,

pagina 2

1 1 Kunststofkoffer

Aantal Verklaring

2 1 Lekzoektoestel

3 3 Batterijen 1,5 V, type C

4 1 Sensorpunt

5 10 Sensorfilter

6 1 Sensorpunt voor vochtige omgevingen

(voorgemonteerd)

4 Toebehoren

Omschrijving Artikelnr.

R-134a-referentielek 8885100095

5 Gebruik volgens de voorschriften

Het Multi Gas-lekzoektoestel (art-nr. 8885100124) is een elektronische lek­detector voor het herkennen van lekken in airco's. Het toestel is ontworpen
voor het herkennen van koudemiddelen en formeergassen.

48

NL

Multi-Gas-O-12s.book Seite 49 Freitag, 25. Mai 2018 1:42 13

Multi Gas Technische beschrijving

6 Technische beschrijving

Het Multi Gas-lekzoektoestel is een lekzoektoestel met sensor.

De sensor herkent lekken. Drie leds tonen het voorhanden zijn van het
koudemiddel R-1234yf aan. Drie leds tonen het voorhanden zijn van het
koudemiddel R-134a, van alle andere HFC-, HCFC-, HFO- en CFC-gassen
en gasmengsels (SF6) alsmede van tracergas/formeergas (95/5 stik­stof/waterstof) aan.

Lekken worden door een signaaltoon met verschillende toonhoogten via een
luidspreker weergegeven
en maakt het mogelijk om de exacte positie ervan te vinden. Per koude­middel kunnen vier verschillende gevoeligheidsniveaus worden ingesteld.

6.1 Bedieningselementen

Pos. in
afb. 2,
pagina 2

Omschrijving Verklaring

. Een led-staafdiagram toont de grootte van het lek

1 Luidspreker Signaaltoon klinkt, als lekken werden

gevonden.

2 Led-staafdiagram Toont de grootte van het lek en maakt het

mogelijk om de exacte positie ervan snel te
vinden. Hoe dichterbij resp. hoe groter het lek
is, hoe meer staven worden weergegeven.

3 Groene LED  LED brandt: Batterijen geladen

 LED brandt niet meer: Batterijen zijn nog

10 % geladen

4Toets START Schakelt het toestel in en uit,

 schakelt tussen de vier gevoeligheids-

niveaus.

5 Sensorpunt –

6 Metaalvoeler –

7 3 witte leds

(L, M, S)

8 3 blauwe leds

(L, M, S)

Tonen lek met R-1234yf aan.

Tonen lek met R-134a en alle andere gassen
aan.

49

NL

Multi-Gas-O-12s.book Seite 50 Freitag, 25. Mai 2018 1:42 13

Lekzoektoestel bedienen Multi Gas

7 Lekzoektoestel bedienen

7.1 Voor het eerste gebruik

INSTRUCTIE

I

7.2 Lekzoektoestel inschakelen

➤ Druk op de startknop (afb. 2 4, pagina 2) om het toestel in te schakelen.

✓ Het toestel regenereert de sensor gedurende 35 seconden.

✓ De led-balkweergave brandt meerdere keren van links naar rechts.

✓ Een signaaltoon klinkt. Het toestel kan worden gebruikt.

Na 10 minuten zonder invoer schakelt het toestel automatisch uit.

Plaats de batterijen (afb. 1 3, pagina 2) alvorens het toestel voor
de eerste keer in gebruik te nemen.

7.3 Gevoeligheid instellen

INSTRUCTIE

I

 Het lekzoektoestel reageert op alle in de handel gebruikelijke

koudemiddelen. Indien u een ander koudemiddel dan R-134a
of R-1234yf gebruikt, kies dan de modus R-134a.

 Gevoeligheidsniveau L en de modus R-134a zijn vooringe-

steld.

 Als het lekzoektoestel in een sterk vervuild bereik wordt

gebruikt, drukt u na het inschakelen opnieuw op de startknop.
Het toestel wisselt dan naar een modus voor sterk vervuilde
bereiken. Dit wordt aangegeven door een lagere signaaltoon
bij het herkennen van een lek.

50

NL

Multi-Gas-O-12s.book Seite 51 Freitag, 25. Mai 2018 1:42 13

Multi Gas Lekzoektoestel bedienen

Het toestel beschikt per koudemiddel (R-1234yf of R-134a) over vier
gevoeligheidsniveaus met stijgende gevoeligheid:

Koelmiddel Instelling

R-134a L 14 g / a (0.5 oz / yr.) of hoger

M 7 g / a (0.25 oz / yr.) of hoger

S 4 g / a (0.15 oz / yr.) of hoger

R-1234yf L 14 g / a (0.5 oz / yr.) of hoger

M 7 g / a (0.25 oz / yr.) of hoger

S 4 g / a (0.15 oz / yr.) of hoger

➤ Druk op de startknop (afb. 2 4, pagina 2) om het gevoeligheidsniveau te

selecteren of tussen modus R-1234yf en modus R-134a te wisselen.

Koudemiddelhoeveelheid/
lekgrootte

7.4 Lek zoeken

LET OP!

A

 Gebruik in vochtige omgevingen de sensorpunt voor vochtige

omgevingen (afb. 1 6, pagina 2), om de sensor tegen vocht
te beschermen.

 Voorkom dat de sensor door vuil of vocht wordt beschadigd.

Reinig vuile bereiken en verwijder het vocht.

INSTRUCTIE

I

➤ Onderzoek alle zichtbare bereiken van de airco op smeermiddelverlies,

beschadiging en corrosie.

 Controleer of de airco is uitgeschakeld. Er moet echter een

minimale druk van 3,5 bar in het systeem voorhanden zijn om
lekken te kunnen vinden. Als de minimumdruk niet wordt
bereikt, moeten andere lekzoekmethodes worden gebruikt.

 Controleer of in de directe omgeving geen andere gassen of

chemicaliën uittreden waarop het toestel reageert. Sommige
gebruikelijke voertuigreinigingsmiddelen bevatten dergelijke
chemicaliën of emitteren dergelijke gassen. Verwijder vuil en
eventuele chemicaliën die kunnen leiden tot onjuiste
meetresultaten.

 Voer de controles alleen bij uitgeschakelde motor uit.

51

NL

Multi-Gas-O-12s.book Seite 52 Freitag, 25. Mai 2018 1:42 13

Lekzoektoestel bedienen Multi Gas

➤ Schakel het lekzoektoestel met de startknop (afb. 2 4, pagina 2) in (zie

hoofdstuk „Lekzoektoestel inschakelen” op pagina 50).

✓ Het toestel wordt kort verwarmd.

➤ Selecteer het geschikte gevoeligheidsniveau afhankelijk van de waar-

schijnlijke lekgrootte.

INSTRUCTIE

I

➤ Leid de sensorkop zo dicht en langzaam mogelijk (3 cm/seconden) langs

de bouwdelen die op lekkage moeten worden onderzocht.

➤ Verwijder ook de afsluitkappen van de serviceaansluitingen en controleer

of de serviceaansluitingen dicht zijn.

 Als het lekzoektoestel door grotere lekken meteen al een

alarm activeert, zorg dan voor voldoende ventilatie zodat ook
kleinere lekken kunnen worden herkend.

 Als een lek middels het laagste gevoeligheidsniveau werd

vastgesteld, voer dan nog een controle met het eerstvolgende
hogere gevoeligheidsniveau uit om de grootte van het lek
nader te bepalen.

➤ Voer de controle zonder onderbrekingen uit.

✓ Nadat een lek werd vastgesteld, klinkt een signaaltoon.

7.5 Lekzoektoestel uitschakelen

➤ Druk op de startknop (afb. 2 4, pagina 2) tot het display uitgaat.

✓ Het toestel is uitgeschakeld.

52

NL

Multi-Gas-O-12s.book Seite 53 Freitag, 25. Mai 2018 1:42 13

Multi Gas Sensor vervangen

8 Sensor vervangen

VOORZICHTIG! Gevaar voor brandwonden!

!

A

I

➤ Schroef de sensorkap (afb. 3 1, pagina 3) linksom van de sensorkop af.

➤ Verwijder de sensor (afb. 3 3, pagina 3) met een pincet of een naald-

tang.

Schakel het lekzoektoestel uit en laat de sensorkop afkoelen alvo­rens de sensor te vervangen.

LET OP!

Gebruik voor en tijdens de vervanging van de sensor geen zeep
of lotions op basis van silicone of aceton. Dit kan de werking van
de sensor verslechteren.

INSTRUCTIE

De elektrochemische sensor heeft een levensduur van ongeveer
100 bedrijfsuren. Hierna moet de sensor worden vervangen.

➤ Verwijder eventueel vuil van de O-ring in de houder (afb. 3 4, pagina 3).

Gebruik hiervoor een droge doek en geen oplosmiddelen en dergelijke.

➤ Plaats de nieuwe sensor in de houder (afb. 3 5, pagina 3).

➤ Schroef de sensorkap (afb. 3 1, pagina 3) rechtsom op de sensorkop.

9 Filter vervangen

VOORZICHTIG! Gevaar voor brandwonden!

!

I

➤ Schroef de sensorkap (afb. 3 1, pagina 3) linksom van de sensorkop af.

➤ Verwijder het filter (afb. 3 2, pagina 3) met een pincet of naaldtang.

➤ Plaats een nieuw filter.

➤ Schroef de sensorkap (afb. 3 1, pagina 3) rechtsom op de sensorkop.

Schakel het lekzoektoestel uit en laat de sensorkop afkoelen alvo­rens het filter te vervangen.

INSTRUCTIE

Vervang het filter, als het verstopt of vervuild is.

53

NL

Multi-Gas-O-12s.book Seite 54 Freitag, 25. Mai 2018 1:42 13

Batterijen vervangen Multi Gas

10 Batterijen vervangen

➤ Vervang de batterijen, als de groene led (afb. 2 3, pagina 2) niet meer

brandt.

➤ Druk het deksel van het batterijvak aan de achterzijde van het lekzoektoe-

stel iets in en schuif het in de richting van de pijl open.

➤ Plaats de nieuwe batterijen (3 x type C) in het batterijvak. Let op de juiste

polariteit van de batterijen.

➤ Sluit het deksel van het batterijvak.

11 Reiniging en onderhoud

LET OP!

A

 Geen scherpe of harde voorwerpen of reinigingsmiddelen bij

het reinigen gebruiken omdat dit het product kan beschadigen.

 Reinig de sensor niet met water!

➤ Reinig het product af en toe met een vochtige doek.

12 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is,
wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achter­kant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende docu­menten mee te sturen:

 een kopie van de factuur met datum van aankoop,
 reden van de klacht of een beschrijving van de storing.

54

NL

Multi-Gas-O-12s.book Seite 55 Freitag, 25. Mai 2018 1:42 13

Multi Gas Afvoer

13 Afvoer

➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het
dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de

M
B

betreffende afvoervoorschriften.

Bescherm uw milieu!

Accu's en batterijen horen niet thuis in het huishoudelijke afval.
Geef uw defecte of verbruikte of defecte accu's bij de leverancier
of bij een verzamelpunt af.

14 Technische gegevens

Multi Gas

Artikelnr.: 8885100124

Omgevingstemperatuur: –18° tot +60 °C (0° – 140 °F)

Levensduur van batterijen: ca. 50 uur

Batterijen: 3 x type C

Lengte van de voeler: ca. 40 cm

Afmetingen (l x b x h): 254 x 59 x 51 mm

Gewicht: 500 g

55

DA

Multi-Gas-O-12s.book Seite 56 Freitag, 25. Mai 2018 1:42 13

Læs denne vejledning omhyggeligt igennem før ibrugtagning, og gem
den. Giv den til brugeren, hvis du giver produktet videre.

Indholdsfortegnelse

1 Forklaring af symbolerne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

2 Sikkerhedshenvisninger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

3 Leveringsomfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

4 Tilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

5 Korrekt brug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

6 Teknisk beskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

7 Betjening af lækagesøgningsapparatet . . . . . . . . . . . . . . . . . . . . . . 60

8 Udskiftning af sensoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

9 Udskiftning af filteret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Multigas

10 Udskiftning af batterier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

11 Rengøring og vedligeholdelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

12 Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

13 Bortskaffelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

14 Tekniske data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

56

DA

Multi-Gas-O-12s.book Seite 57 Freitag, 25. Mai 2018 1:42 13

Multigas Forklaring af symbolerne

1 Forklaring af symbolerne

ADVARSEL!

!
!

A

I

Sikkerhedshenvisning: Manglende overholdelse kan medføre
død eller alvorlig kvæstelse.

FORSIGTIG!
Sikkerhedshenvisning: Manglende overholdelse kan medføre

kvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og
begrænse produktets funktion.

BEMÆRK

Supplerende informationer om betjening af produktet.

2 Sikkerhedshenvisninger

Producenten påtager sig intet ansvar for skader i følgende tilfælde:
 Beskadigelser på produktet på grund af mekanisk påvirkning og over-

spænding

 Ændringer på produktet uden udtrykkelig tilladelse fra producenten
 Anvendelse til andre formål end dem, der er beskrevet i vejledningen

2.1 Generel sikkerhed

ADVARSEL!

!

 Apparatet må kun anvendes fagfolk.
 Hvis apparatet har synlige beskadigelser, må du ikke tage det i

brug.

 Reparationer på dette apparat må kun foretages af fagfolk. Ved

ukorrekte reparationer kan der opstå betydelige farer.

 Børn må ikke lege med apparatet.
 Børn bør være under opsyn for at sikre, at de ikke leger med

apparatet.

57

DA

Multi-Gas-O-12s.book Seite 58 Freitag, 25. Mai 2018 1:42 13

Leveringsomfang Multigas

 Opbevar og anvend apparatet uden for børns rækkevidde

(under 8 år).

2.2 Sikkerhed under anvendelse af apparatet

VIGTIGT!

A

 Dyp aldrig apparatet i vand.
 Beskyt apparatet og kablerne mod varme og fugtighed.

3 Leveringsomfang

Pos. på

fig. 1,

side 2

1 1 Kunststofkuffert

2 1 Lækagesøgningsapparat

3 3 Batterier 1,5 V, type C

4 1 Sensorspids

Mængde Forklaring

5 10 Sensorfilter

6 1 Sensorspids til fugtige omgivelser (formonteret)

4 Tilbehør

Betegnelse Art.nr.

R-134a-referencelækage 8885100095

5Korrekt brug

Multi-gaslækagesøgningsapparatet (art.nr. 8885100124) er en elektronisk
lækagesøgningsdetektor til registrering af lækager på klimaanlæg. Apparatet
er beregnet til registrering af kølemidler og formeringsgasser.

58

DA

Multi-Gas-O-12s.book Seite 59 Freitag, 25. Mai 2018 1:42 13

Multigas Teknisk beskrivelse

6 Teknisk beskrivelse

Multi-gaslækagesøgningsapparatet er et lækagesøgningsapparat med
sensor.

Sensoren registrerer lækager. Tre lysdioder viser, at kølemidlet R-1234yf
findes. Tre lysdioder viser, at kølemidlet R-134a, alle andre HFC-, HCFC-,
HFO- og CFC-gasser og gasblandinger (SF6) samt tracergas/formeringsgas
(95/5 nitrogen/hydrogen) findes.

Lækager vises med en signaltone med forskellig tonehøjde via en højttaler
Et lysdiode-bjælkevisning viser lækagens størrelse og gør det muligt at finde
dens nøjagtige position. Der kan indstilles fire forskellige følsomhedstrin for
hvert kølemiddel.

6.1 Betjeningselementer

Pos. på
fig. 2,
side 2

1 Højttaler Der lyder en signaltone, når der registreres

2 Lysdiode-

3 Grøn lysdiode  Lysdioden lyser: Batterier opladet

4 Tast START  Tænder og slukker apparatet,

5 Sensorspids –

6 Metalsonde –

7 3 hvide lysdioder

8 3 blå lysdioder

Betegnelse Forklaring

lækager.

Viser lækagens størrelse og gør det muligt

bjælkevisning

(L, M, S)

(L, M, S)

hurtigt at finde dens nøjagtige position. Jo
nærmere og større lækagen er, desto flere
bjælker vises der.

 Lysdioden lyser ikke længere: Batterierne

er kun opladet 10 %

 skifter mellem de fire sensitivitetstrin.

Viser lækage med R-1234yf.

Viser lækage med R-134a og alle andre
gasser.

.

59

DA

Multi-Gas-O-12s.book Seite 60 Freitag, 25. Mai 2018 1:42 13

Betjening af lækagesøgningsapparatet Multigas

7 Betjening af lækagesøgnings-

apparatet

7.1 Før første brug

BEMÆRK

I

7.2 Tilkobling af lækagesøgningsapparatet

➤ Tryk på startknappen (fig. 2 4, side 2) for at tilkoble apparatet.

✓ Apparatet regenererer sensoren i 35 sekunder.

✓ Lysdiode-bjælkevisningen lyser flere gange fra venstre til højre.

✓ Der lyder en signaltone. Apparatet er klart til brug.

Efter 10 minutter uden indtastning frakobles apparatet automatisk.

Sæt batterierne (fig. 1 3, side 2) i, før du tager apparatet i brug
første gang.

7.3 Indstilling af følsomheden

BEMÆRK

I

60

 Lækagesøgningsapparatet reagerer på alle almindelige køle-

midler. Hvis du anvender et andet kølemiddel end R-134a eller
R-1234yf, skal du vælge modus R-134a.

 Sensitivitetstrin L og modus R-134a er forindstillet.
 Hvis du anvender lækagesøgningsapparatet i et meget tils-

mudset område, skal du trykke på startknappen igen, når du
har tændt det. Apparatet skifter derefter til en modus for meget
tilsmudsede områder. Det vises med en lav signaltone, der
bliver kraftigere, så snart der registreres en lækagesøgning.

DA

Multi-Gas-O-12s.book Seite 61 Freitag, 25. Mai 2018 1:42 13

Multigas Betjening af lækagesøgningsapparatet

Apparatet har fire sensitivitetstrin med stigende sensitivitet for hvert køle­middel (R-1234yf eller R-134a):

Kølemiddel Indstilling

R-134a L 14 g / a (0.5 oz / yr.) eller højere

M 7 g / a (0.25 oz / yr.) eller højere

S 4 g / a (0.15 oz / yr.) eller højere

R-1234yf L 14 g / a (0.5 oz / yr.) eller højere

M 7 g / a (0.25 oz / yr.) eller højere

S 4 g / a (0.15 oz / yr.) eller højere

➤ Tryk på startknappen (fig. 2 4, side 2) for at vælge sensitivitetstrinet eller

skifte mellem modus R-1234yf og modus R-134a.

Kølemiddelmængde/
lækagestørrelse

7.4 Lækagesøgning

VIGTIGT!

A

 Anvend på fugtige områder sensorspidsen til fugtige omgiv-

elser (fig. 1 6, side 2), for at beskytte sensoren mod fugtig­hed.

 Sørg for, at sensoren ikke beskadiges af smuds eller fugtig-

hed. Rengør tilsmudsede områder, og fjern fugtighed.

BEMÆRK

I

➤ Undersøg alle klimaanlæggets synlige områder for smøremiddeltab,

beskadigelse og korrosion.

 Kontrollér, at klimaanlægget er frakoblet. Men der skal dog

være et minimumtryk på 3,5 bar i systemet for at kunne findes
lækager. Hvis dette minimumtryk ikke nås, skal du anvende
andre lækagesøgningsmetoder.

 Kontrollér, at der ikke strømmer andre gasser eller kemikalier,

som apparatet reagerer på, ud i søgningsomgivelserne. Nogle
almindelige køretøjsrengøringsmidler indeholder disse kemi­kalier eller afgiver disse gasser. Fjern tilsmudsninger og even­tuelle kemikalier, der kunne fremkalde en forkert visning.

 Foretag kun lækagesøgningen, når motoren er standset.

61

DA

Multi-Gas-O-12s.book Seite 62 Freitag, 25. Mai 2018 1:42 13

Betjening af lækagesøgningsapparatet Multigas

➤ Tænd lækagesøgningsapparatet med startknappen (fig. 2 4, side 2)

(se kapitlet „Tilkobling af lækagesøgningsapparatet“ på side 60).

✓ Apparatet opvarmes kortvarigt.

➤ Vælg det egnede sensitivitetstrin afhængigt af den formodede lækage-

størrelse.

BEMÆRK

I

➤ Før sensorhovedet så tæt som muligt over komponenterne, der skal

undersøges for lækager, og med lav hastighed (3 cm/sekund).

➤ Fjern også servicetilslutningernes hætter, og kontrollér, om servicetilslut-

ningerne er tætte.

 Hvis lækagesøgningsapparatet allerede udløser alarm på

grund af større lækager, skal du sørge for tilstrækkelig ventila­tion, så der også kan registreres mindre lækager.

 Hvis en lækage registreres ved hjælp af det laveste sensitivi-

tetstrin, skal du gennemføre endnu en kontrol med det næste
højere sensitivitetstrin for at bestemme lækagens størrelse
mere nøjagtigt.

➤ Sørg for at gennemføre kontrollen uden afbrydelser.

✓ Hvis der registreres en lækage, lyder der en signaltone.

7.5 Frakobling af lækagesøgningsapparatet

➤ Tryk på startknappen (fig. 2 4, side 2), indtil displayet slukker.

✓ Apparatet er frakoblet.

62

DA

Multi-Gas-O-12s.book Seite 63 Freitag, 25. Mai 2018 1:42 13

Multigas Udskiftning af sensoren

8 Udskiftning af sensoren

FORSIGTIG! Fare for forbrænding!

!

A

I

➤ Skru sensorhætten (fig. 3 1, side 3) af sensorhovedet mod uret.

➤ Tag sensoren (fig. 3 3, side 3) ud ved hjælp af en pincet eller nåletang.

➤ Fjern evt. smuds fra O-ringen i fatningen (fig. 3 4, side 3). Anvend en tør

klud og ikke opløsningsmidler el.lign.

Sluk lækagesøgningsapparatet, og lad sensorhovedet køle af, før
du udskifter sensoren.

VIGTIGT!

Anvend ikke sæbe eller lotioner på silicone- eller acetonebasis,
før og mens du udskifter sensoren. Dette kan beskadige senso­rens funktion.

BEMÆRK

Den elektrokemiske sensor har en levetid på ca. 100 driftstimer.
Efter denne tid skal sensoren udskiftes.

➤ Sæt den nye sensor i fatningen (fig. 3 5, side 3).

➤ Skru sensorhætten (fig. 3 1, side 3) på sensorhovedet med uret.

9 Udskiftning af filteret

FORSIGTIG! Fare for forbrænding!

!

I

➤ Skru sensorhætten (fig. 3 1, side 3) af sensorhovedet mod uret.

➤ Tag filteret (fig. 3 2, side 3) ud ved hjælp af en pincet eller nåletang.

➤ Sæt et nyt filter i.

➤ Skru sensorhætten (fig. 3 1, side 3) på sensorhovedet med uret.

Sluk lækagesøgningsapparatet, og lad sensorhovedet køle af, før
du udskifter filteret.

BEMÆRK

Udskift filteret, når det tilstoppet eller snavset.

63

DA

Multi-Gas-O-12s.book Seite 64 Freitag, 25. Mai 2018 1:42 13

Udskiftning af batterier Multigas

10 Udskiftning af batterier

➤ Udskift batterierne, når den grønne lysdiode (fig. 2 3, side 2) ikke læn-

gere lyser.

➤ Tryk batterirummets dæksel lidt ind på bagsiden af lækagesøgningsappa-

ratet, og skub det i pilens retning.

➤ Sæt de nye batterier (3 x type C) i batterirummet. Kontrollér i den forbin-

delse, at batteriernes poler er tilsluttet rigtigt.

➤ Luk batterirummets dæksel.

11 Rengøring og vedligeholdelse

VIGTIGT!

A

 Anvend ikke skarpe eller hårde genstande eller rengørings-

midler til rengøring, da det kan beskadige produktet.

 Rengør ikke sensoren med vand!

➤ Rengør af og til produktet med en fugtig klud.

12 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du
kontakte producentens afdeling i dit land (adresser, se vejledningens bag­side) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

 En kopi af regningen med købsdato
 En reklamationsgrund eller en fejlbeskrivelse

64

DA

Multi-Gas-O-12s.book Seite 65 Freitag, 25. Mai 2018 1:42 13

Multigas Bortskaffelse

13 Bortskaffelse

➤ Bortskaf så vidt muligt emballagen sammen med det tilsvarende

genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det
nærmeste recyclingcenter eller din faghandel for at få de pågæl-

M
B

dende forskrifter om bortskaffelse.

Beskyt miljøet!

Genopladelige og ikke genopladelige batterier hører ikke til
i husholdningsaffaldet.
Aflevér defekte genopladelige batterier og brugte batterier hos
forhandleren eller ved et indsamlingssted.

14 Tekniske data

Multigas

Artikel-nr.: 8885100124

Udenomstemperatur: –18° til +60 °C (0° – 140 °F)

Batterilevetid: ca. 50 timer

Batterier: 3 x type C

Sondens længde: ca. 40 cm

Mål (L x B x H): 254 x 59 x 51 mm

Vægt: 500 g

65

SV

Multi-Gas-O-12s.book Seite 66 Freitag, 25. Mai 2018 1:42 13

Läs igenom anvisningarna noga innan produkten tas i drift. Spara
bruksanvisningen för senare bruk. Överlämna bruksanvisningen till
den nya ägaren vid ev. vidareförsäljning.

Innehållsförteckning

1 Förklaring av symboler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

2 Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

3 Leveransomfattning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

4 Tillbehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

5 Ändamålsenlig användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

6 Teknisk beskrivning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

7 Använda läckagesökaren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

8 Byta sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Multi Gas

9 Byta filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

10 Byta batterier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

11 Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

12 Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

13 Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

14 Tekniska data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

66

SV

Multi-Gas-O-12s.book Seite 67 Freitag, 25. Mai 2018 1:42 13

Multi Gas Förklaring av symboler

1 Förklaring av symboler

VARNING!

!
!

A

I

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller
svåra skador.

AKTA!
Observera: Beaktas anvisningen ej kan det leda till kropps-

skador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador
och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

2 Säkerhetsanvisningar

Tillverkaren övertar inget ansvar för skador i följande fall:

 skador på produkten, orsakade av mekanisk påverkan eller överspänning
 ändringar som utförts utan uttryckligt medgivande från tillverkaren
 ej ändamålsenlig användning

2.1 Allmän säkerhet

VARNING!

!

 Apparaten får endast underhållas av specialutbildad personal.
 Om apparaten uppvisar synliga skador får den ej tas i drift.
 Reparationer på apparaten får endast utföras av behörig perso-

nal. Icke fackmässiga reparationer kan medföra allvarliga ris­ker.

 Barn får inte leka med apparaten.
 Barn bör hållas under uppsikt, så att de inte leker med appara-

ten.

 Förvara och använd apparaten utom räckhåll för barn under

8år.

67

SV

Multi-Gas-O-12s.book Seite 68 Freitag, 25. Mai 2018 1:42 13

Leveransomfattning Multi Gas

2.2 Säkerhet under användning

OBSERVERA!

A

 Doppa aldrig ned apparaten i vatten.
 Skydda apparaten och kablarna mot hetta och fukt.

3 Leveransomfattning

Pos. på
bild 1,

sida 2

1 1 Plastväska

2 1 Läckagesökare

3 3 Batterier 1,5 V, typ C

4 1 Sensorspets

5 10 Sensorfilter

6 1 Sensorspets för fuktiga miljöer (förmonterad)

Mängd Förklaring

4 Tillbehör

Beteckning Art.nr

R-134a-referensläcka 8885100095

5 Ändamålsenlig användning

Multi Gas-läckagesökare (art.nr 8885100124) är en elektronisk detektor som
används för att detektera läckage på klimatanläggningar. Apparaten är kon­struerad för att kunna detektera köldmedel och skyddsgas.

68

SV

Multi-Gas-O-12s.book Seite 69 Freitag, 25. Mai 2018 1:42 13

Multi Gas Teknisk beskrivning

6 Teknisk beskrivning

Multi Gas-läckagesökaren är en läckagesökare med sensor.

Sensorn fastställer läckage. Tre lysdioder används för att visa förekomst av
köldmediet R-1234yf. Tre lysdioder visar förekomst av köldmediet R-134a,
alla andra HFC-, HCFC-, HFO- och CFC-gaser och gasblandningar (SF6)
samt spårgas/skyddsgas (95/5 kväve/väte).

Vid läckage avges via en högtalare en akustisk signal med varierande styrka
En lysdiodsindikator används för att visa läckans storlek och gör att man kan
hitta den exakta platsen för läckan. Det går att ställa in fyra olika känslighets­nivåer per köldmedium.

6.1 Reglage

Pos. på
bild 2,
sida 2

1 Högtalare En akustisk signal hörs när läckage fastställts.

2 Lysdiodsindikator Visar läckans storlek och gör att man snabbt

3 Grön lysdiod  LED lyser: Batterier laddade

4 Knapp START  Slår på och av apparaten,

5 Sensorspets –

6 Metallsond –

7 3 vita lysdioder

8 3 blå lysdioder

Beteckning Förklaring

kan hitta den exakta platsen för läckan. Ju
närmare resp. större läckan är desto fler lysdio­der visas.

 Lysdioden lyser inte längre: Batterierna är

fortfarande laddade till 10 %

 används för att växla mellan känslighets-

nivåer.

Visar R-1234yf-läckage.

(L, M, S)

Visar R-134a-läckage och alla andra

(L, M, S)

gasläckage.

.

69

SV

Multi-Gas-O-12s.book Seite 70 Freitag, 25. Mai 2018 1:42 13

Använda läckagesökaren Multi Gas

7 Använda läckagesökaren

7.1 Före den första användningen

ANVISNING

I

7.2 Starta läckagesökaren

➤ Tryck på startknappen (bild 2 4, sida 2) för att starta apparaten.

✓ Apparaten regenererar sensorn under 35 sekunder.

✓ Lysdiodsindikatorn tänds flera gånger från vänster till höger.

✓ En ljudsignal hörs. Apparaten är redo att användas.

Efter 10 minuter stängs apparaten av automatiskt om den inte används.

Sätt i batterierna (bild 1 3, sida 2) innan du använder apparaten
för första gången.

7.3 Inställning av känsligheten

ANVISNING

I

 Läckagesökaren reagerar på alla konventionella köldmedium.

Om du använder ett annat köldmedium än R-134a eller
R-1234yf, välj läget R-134a.

 Känslighetsläge L och läget R-134a är förinställt.
 Om du använder läckagesökaren på en plats med kraftig

smuts, tryck på startknappen en gång till efter att du startat
apparaten. Apparaten övergår till ett läge för platser med
kraftig smuts. Detta indikeras med en svag ljudsingal som blir
starkare så snart läckage detekterats.

70

SV

Multi-Gas-O-12s.book Seite 71 Freitag, 25. Mai 2018 1:42 13

Multi Gas Använda läckagesökaren

Apparaten har fyra känslighetslägen per köldmedium (R-1234yf eller
R-134a) med stigande känslighet:

Köldmedium Inställning Köldmediemängd/Läckans storlek

R-134a L 14 g/a (0,5 oz/yr.) eller högre

M 7 g/a (0,25 oz/yr.) eller högre

S 4 g/a (0,15 oz/yr.) eller högre

R-1234yf L 14 g/a (0,5 oz/yr.) eller högre

M 7 g/a (0.25 oz/yr.) eller högre

S 4 g/a (0.15 oz/yr.) eller högre

➤ Tryck på startknappen (bild 2 4, sida 2) för att välja känslighetsläge eller

för att växla mellan lägena R-1234yf och R-134a.

7.4 Söka efter läckage

OBSERVERA!

A

 På fuktiga platser, använd sensorspetsen för fuktiga platser

(bild 1 6, sida 2), för att skydda sensorn mot fukt.

 Se till att sensorn inte skadas av smuts eller fukt. Rengör

smutsiga ytor och avlägsna fukt.

I

ANVISNING

 Se till att klimatanläggningen är avstängd. För att kunna hitta

läckor måste systemet dock ha ett tryck på minst 3,5 bar. Om
detta min.-tryck inte kan uppnås måste du använda andra
metoder för att fastställa läckage.

 Se till att inga andra gaser eller kemikalier strömmar ut i

närheten av sökytan eftersom apparaten kan reagera på
dessa. Konventionella fordonsrengöringsmedel innehåller
sådana kemikalier eller läcker ut sådana gaser. Avlägsna
smuts och eventuella kemikalier som kan orsaka felindike­ringar.

 Genomför läckagesökningen endast när motorn är avstängd.

71

SV

Multi-Gas-O-12s.book Seite 72 Freitag, 25. Mai 2018 1:42 13

Använda läckagesökaren Multi Gas

➤ Undersök klimatsystemets alla synliga ytor beträffande smörjmedelsför-

lust, skador och korrosion.

➤ Slå på läckagesökaren med startknappen (bild 2 4, sida 2) (se kapitel

”Starta läckagesökaren” på sidan 70).

✓ Apparaten värms upp kort.

➤ Välj känslighetsnivå i enlighet med förmodad storlek på läckan.

ANVISNING

I

➤ Håll sensorhuvudet så nära de komponenter som ska undersökas som

möjligt och rör det med låg hastighet (3 cm/sekund) .

➤ Avlägsna serviceanslutningarnas lock och kontrollera om serviceanslut-

ningarna är täta.

 Om läckagesökaren löser ut larm på grund av större läckor, se

till att ventilationen är tillräcklig för att kunna hitta även mindre
läckor.

 Om en läcka hittas med den lägsta känslighetsnivån, utför ett

till test med den näst högsta känslighetsnivån för att bättre
kunna fastställa läckans storlek.

➤ Se till att genomföra kontrollen utan avbrott.

✓ Om en läcka har fastställts hörs en akustisk signal.

7.5 Stänga av läckagesökare

➤ Tryck på startknappen (bild 2 4, sida 2) tills displayen slocknar.

✓ Apparaten är avstängd.

72

SV

Multi-Gas-O-12s.book Seite 73 Freitag, 25. Mai 2018 1:42 13

Multi Gas Byta sensor

8 Byta sensor

AKTA! Fara för brännskador!

!

A

I

➤ Skruva av sensorlocket (bild 3 1, sida 3) moturs från sensorlocket.

➤ Avlägsna sensorn (bild 3 3, sida 3) med en pincett eller vass tång.

➤ Avlägsna eventuellt smuts från O-ringen i hållaren (bild 3 4, sida 3). För

att göra detta, använd en torr trasa och använd inga lösningsmedel eller
liknande.

Stäng av läckagesökaren och låt sensorhuvudet svalna innan du
byter sensorn.

OBSERVERA!

Använd ingen silikon- eller acetonbaserad tvål eller såpa före och
under bytet av sensorn. Detta kan skada sensorns funktion.

ANVISNING

Den elektrokemiska sensorn har en livslängd på ca
100 drifttimmar. Därefter måste sensorn bytas ut.

➤ Sätt dit den nya sensorn i hållaren (bild 3 5, sida 3).

➤ Skruva dit sensorlocket (bild 3 1, sida 3) medurs på sensorhuvudet.

9 Byta filter

AKTA! Fara för brännskador!

!

I

➤ Skruva av sensorlocket (bild 3 1, sida 3) moturs från sensorlocket.

➤ Avlägsna filtret (bild 3 2, sida 3) med en pincett eller vass tång.

➤ Sätt ditt ett nytt filter.

➤ Skruva dit sensorlocket (bild 3 1, sida 3) medurs på sensorhuvudet.

Stäng av läckagesökaren och låt sensorhuvudet svalna innan du
byter filtret.

ANVISNING

Byt filtret om det är igensatt eller smutsigt.

73

SV

Multi-Gas-O-12s.book Seite 74 Freitag, 25. Mai 2018 1:42 13

Byta batterier Multi Gas

10 Byta batterier

➤ Byt batterierna när den gröna lysdioden (bild 2 3, sida 2) inte längre

lyser.

➤ Tryck lätt in batterifackets lock på läckagesökarens baksida och skjut det

i pilens riktning.

➤ Sätt i de nya batterierna (3 x typ C) i batterifacket. Se till att batteriernas

polaritet är rätt.

➤ Stäng batterifackets lock.

11 Rengöring och skötsel

OBSERVERA!

A

 Använd inga vassa eller hårda föremål för rengöring, använd

inga skarpa rengöringsmedel; produkten kan skadas.

 Rengör inte sensorn med vatten.

➤ Rengör produkten då och då med en fuktig trasa.

12 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta till­verkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller
återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

 en kopia på fakturan med inköpsdatum,
 en reklamationsbeskrivning/felbeskrivning.

74

SV

Multi-Gas-O-12s.book Seite 75 Freitag, 25. Mai 2018 1:42 13

Multi Gas Avfallshantering

13 Avfallshantering

➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om
gällande bestämmelser hos närmaste återvinningscentral

M
B

eller hos återförsäljaren.

Skydda miljön!

Varken laddningsbara batterier eller andra batterier hör hemma
i hushållssoporna.
Lämna dina förbrukade eller defekta (laddningsbara) batterier till
återförsäljaren eller till ett insamlingsställe.

14 Tekniska data

Multi Gas

Artikelnr: 8885100124

Omgivningstemperatur: –18° till +60 °C (0° – 140 °F)

Batteriernas livslängd: Ca 50 timmar

Batterier: 3 x typ C

Sondens längd: Ca 40 cm

Mått (L x B x H ): 254 x 59 x 51 mm

Vikt: 500 g

75

NO

Multi-Gas-O-12s.book Seite 76 Freitag, 25. Mai 2018 1:42 13

Les bruksanvisningen nøye før du tar i bruk apparatet, og ta vare på
den. Hvis produktet selges videre, må du sørge for å gi bruks­anvisningen videre også.

Innholdsfortegnelse

1 Symbolforklaringer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

2 Sikkerhetsregler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

3 Leveringsomfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

4 Tilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

5 Tiltenkt bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

6 Teknisk beskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

7 Betjene lekkasjesøkeapparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

8 Bytte sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Multi Gas

9 Bytte filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

10 Skifte batteri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

11 Rengjøring og stell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

12 Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

13 Deponering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

14 Tekniske spesifikasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

76

NO

Multi-Gas-O-12s.book Seite 77 Freitag, 25. Mai 2018 1:42 13

Multi Gas Symbolforklaringer

1 Symbolforklaringer

ADVARSEL!

!
!

A

I

Sikkerhetsregel: Hvis man ikke overholder denne regelen,
kan det føre til død eller alvorlig skade.

FORSIKTIG!
Sikkerhetsregel: Hvis man ikke overholder denne regelen,

kan det føre til personskader.

PASS PÅ!

Hvis man ikke overholder denne regelen, kan det føre til
materielle skader og skade funksjonen til produktet.

MERK

Utfyllende informasjon om bruk av produktet.

2 Sikkerhetsregler

Produsenten tar i følgende tilfeller intet ansvar for skader:

 Skader på produktet på grunn av mekanisk påvirkning og overspenninger
 Endringer på produktet uten at det er gitt uttrykkelig godkjenning av

produsenten

 Bruk til andre formål enn det som er beskrevet i veiledningen

2.1 Generell sikkerhet

ADVARSEL!

!

 Apparatet må kun brukes av fagfolk.
 Apparatet må ikke tas i bruk hvis det har synlige skader.
 Reparasjoner på dette apparatet må kun utføres av fagfolk. Feil

reparasjoner kan føre til betydelige skader.

 Barn må ikke leke med apparatet.
 Barn skal være under tilsyn for å sikre at de ikke leker med

apparatet.

 Oppbevar og bruk apparatet slik at det ikke er tilgjengelig for

barn under 8 år.

77

NO

Multi-Gas-O-12s.book Seite 78 Freitag, 25. Mai 2018 1:42 13

Leveringsomfang Multi Gas

2.2 Sikkerhet ved bruk av apparatet

PASS PÅ!

A

 Dypp aldri apparatet i vann.
 Beskytt apparatet og kabelen mot varme og fuktighet.

3 Leveringsomfang

Pos. i

fig. 1,

side 2

11Plastkoffert

2 1 Lekkasjesøkeapparat

3 3 Batterier 1,5 V, type C

4 1 Sensorspiss

5 10 Sensorfilter

6 1 Sensorspiss for fuktige omgivelser (forhåndsmontert)

Antall Forklaring

4 Tilbehør

Betegnelse Art.nr.

R-134a-referanselekkasje 8885100095

5 Tiltenkt bruk

Multi Gas-lekkasjeapparatet (art.nr. 8885100124) er en elektronisk lekkasje­detektor for registrering av lekkasjer på klimaanlegg. Apparatet er beregnet
for registrering av kjølemidler og nigrogen/hydrogen-gassammensetninger.

78

NO

Multi-Gas-O-12s.book Seite 79 Freitag, 25. Mai 2018 1:42 13

Multi Gas Teknisk beskrivelse

6 Teknisk beskrivelse

Multi Gas-lekkasjesøkeapparatet er et lekkasjesøkeapparat med sensor.

Sensoren registrerer lekkasjer. Tre lysdioder indikerer om kjølemiddelet
R-1234yf forekommer. Tre lysdioder indikerer om kjølemiddelet R-134a, alle
andre HFC-, HCFC-, HFO- og CFC-gasser og gassblandinger (SF6) samt
tracergass/nigrogen/hydrogen-gassammensetninger (95/5 nitrogen/
hydrogen).

Lekkasjer indikeres av et lydsignal med forskjellig tonehøyde via en høytta­ler

. En LED-søyle viser størrelsen på lekkasjen og gjør det mulig å finne ut

nøyaktig hvor denne befinner seg. Fire forskjellige følsomhetstrinn kan stilles
inn for hvert kjølemiddel.

6.1 Betjeningselementer

Pos. i
fig. 2,
side 2

Betegnelse Forklaring

1 Høyttaler Et lydsignal høres når lekkasjer registreres.

2LED-

søyleindikering

3Grønn LED LED lyser: Lade batterier

4 START-knapp  Slår apparatet av og på,

5 Sensorspiss –

6 Metallsonde –

7 3 hvite lysdioder

(L, M, S)

8 3 blå lysdioder

(L, M, S)

Indikerer størrelsen på lekkasjen og gjør det
mulig å finne ut nøyaktig hvor denne befinner
seg. Jo nærmere hhv. større lekkasjen er,
desto flere søyler indikeres.

 LED lyser ikke lenger: Det er fortsatt 10 %

igjen av batterikapasiteten

 skifter mellom de fire følsomhetstrinnene.

Indikerer lekkasje med R-1234yf.

Indikerer lekkasje med R-134a og alle andre
gasser.

79

NO

Multi-Gas-O-12s.book Seite 80 Freitag, 25. Mai 2018 1:42 13

Betjene lekkasjesøkeapparatet Multi Gas

7 Betjene lekkasjesøkeapparatet

7.1 Før første gangs bruk

MERK

I

7.2 Slå på lekkasjesøkeapparatet

➤ Trykk på start-knappen (fig. 2 4, side 2) for å slå på apparatet.

✓ Apparatet regenererer sensoren i 35 sekunder.

✓ LED-søyleindikeringen tennes flere ganger fra venstre mot høyre.

✓ Et lydsignal høres. Apparatet er klart til bruk.

Etter 10 minutter uten at noe er lagt inn, slås apparatet av automatisk.

Sett inn batteriene (fig. 1 3, side 2) før du tar i bruk apparatet for
første gang.

7.3 Justere følsomheten

MERK

I

 Lekkasjesøkeapparatet reagerer på alle vanlige kjølemidler.

Hvis du bruker et annet kjølemiddel enn R-134a eller
R-1234yf, må du velge modus R-134a.

 Følsomhetstrinn L og modus R-134a er forhåndsinnstilt.
 Hvis du bruker lekkasjesøkeapparatet på et svært skittent

sted, trykker du på start-knappen en gang til etter at det er slått
på. Deretter skifter deretter til en modus for svært tilsmussede
steder. Dette indikeres med et lavere lydsignal som blir høyere
straks en lekkasje registreres.

80

NO

Multi-Gas-O-12s.book Seite 81 Freitag, 25. Mai 2018 1:42 13

Multi Gas Betjene lekkasjesøkeapparatet

Apparatet har fire følsomhetstrinn med stigende følsomhet for hvert kjøle­middel (R-1234yf eller R-134a):

Kjølemiddel Innstilling

R-134a L 14 g / a (0,5 oz / yr.) eller høyere

M 7 g / a (0,25 oz / yr.) eller høyere

S 4 g / a (0,15 oz / yr.) eller høyere

R-1234yf L 14 g / a (0,5 oz / yr.) eller høyere

M 7 g / a (0,25 oz / yr.) eller høyere

S 4 g / a (0,15 oz / yr.) eller høyere

➤ Trykk på start-knappen (fig. 2 4, side 2) for å velge følsomhetstrinnet

eller for å skifte mellom modus R-1234yf og modus R-134a.

Kjølemiddelmengde/
Lekkasjestørrelse

7.4 Lete etter lekkasjer

PASS PÅ!

A

I

 På fuktige steder benytter du sensorspissen for fuktige

omgivelser (fig. 1 6, side 2) for å beskytte sensor mot væte.

 Pass på så du ikke skader sensoren på grunn av smuss eller

fuktighet. Rengjør skitne områder og fjern fuktigheten.

MERK

 Forsikre deg om at klimaanlegget er slått av. Det må imidlertid

være et minimumstrykk på 3,5 bar i systemet for å finne lekka­sjer. Hvis dette minimumstrykket ikke oppnås, må du benytte
andre lekkasjesøkemetoder.

 Forsikre deg om at det ikke strømmer ut flere gasser eller

kjemikalier i søkeområdet som apparatet reagerer på. Noen
vanlige kjøretøyvaskemidler inneholder slike kjemikalier eller
avgir slike gasser. Fjern smuss og eventuelle kjemikalier som
kan gi feilindikering.

 Utfør lekkasjesøket kun når motoren er avslått.

81

NO

Multi-Gas-O-12s.book Seite 82 Freitag, 25. Mai 2018 1:42 13

Betjene lekkasjesøkeapparatet Multi Gas

➤ Undersøk alle synlige områder på klimasystemet med tanke på om

smøremiddel har rent ut, om det forekommer skader og korrosjon.

➤ Slå på lekkasjesøkeapparatet med start-knappen (fig. 2 4, side 2) (se

kapittel «Slå på lekkasjesøkeapparatet» på side 80).

✓ Apparatet varmes opp en kort stund.

➤ Velg egnet følsomhetstrinn etter antall størrelse på lekkasjen.

MERK

I

➤ Før sensorhodet så nær som mulig og med lav hastighet (3 cm/sekund)

over komponentene som skal undersøkes med tanke lekkasjer.

➤ Fjern også låsehettene til service-tilkoblingene, og kontroller om service-

tilkoblingene er tette.

 Hvis lekkasjesøkeapparatet allerede utløser en alarm på

grunn av større lekkasjer, må du sørge for tilstrekkelig lufting,
slik at også mindre lekkasjer kan registreres.

 Hvis en lekkasje registreres ved hjelp av laveste følsomhets-

trinn, utfører du en test til med nest høyeste følsomhetstrinn
for å bestemme størrelsen på lekkasjen nærmere.

➤ Gjennomfør kontrollen uten avbrudd.

✓ Når en lekkasje er registrert, høres et lydsignal.

7.5 Slå av lekkasjesøkeapparatet

➤ Trykk lenge på start-knappen (fig. 2 4, side 2) til displayet slukker.

✓ Apparatet er slått av.

82

NO

Multi-Gas-O-12s.book Seite 83 Freitag, 25. Mai 2018 1:42 13

Multi Gas Bytte sensor

8 Bytte sensor

FORSIKTIG! Fare for forbrenning!

!

A

I

➤ Skru sensorhetten (fig. 3 1, side 3) av sensorhodet mot urviseren.

➤ Ta av sensoren (fig. 3 3, side 3) ved hjelp av et pinsett eller en nebb-

tang.

Slå av lekkasjesøkeapparatet og la sensorhodet bli kaldt før du
bytter sensoren.

PASS PÅ!

Ikke bruk såpe eller lotioner basert på silikon eller aceton før
og mens du bytter sensoren. Dette kan skade funksjonen til
sensoren.

MERK

Den elektrokjemiske sensoren har en levetid på ca.
100 driftstimer. Etter denne tiden må sensoren byttes.

➤ Fjern eventuelt skitt fra O-ringen i fatningen (fig. 3 4, side 3). Bruk en

tørr klut og ingen løsemidler e.l. til dette.

➤ Sett den nye sensoren inn i fatningen (fig. 3 5, side 3).

➤ Skru sensorhetten (fig. 3 1, side 3) på sensorhodet med urviseren.

9 Bytte filter

FORSIKTIG! Fare for forbrenning!

!

I

➤ Skru sensorhetten (fig. 3 1, side 3) av sensorhodet mot urviseren.

➤ Ta ut filteret (fig. 3 2, side 3) ved hjelp av et pinsett eller nebbtang.

➤ Sett inn et nytt filter.

➤ Skru sensorhetten (fig. 3 1, side 3) på sensorhodet med urviseren.

Slå av lekkasjesøkeapparatet og la sensorhodet bli kaldt før du
bytter filteret.

MERK

Bytt filteret når det er tilstoppet eller skittent.

83

NO

Multi-Gas-O-12s.book Seite 84 Freitag, 25. Mai 2018 1:42 13

Skifte batteri Multi Gas

10 Skifte batteri

➤ Skift batteriene når den grønne lysdioden (fig. 2 3, side 2) ikke lyser

lenger.

➤ Trykk dekslet for batterilommen lett inn på baksiden av lekkasjesøkeap-

paratet, og skyv det opp i pilens retning.

➤ Sett de nye batteriene (3 x type C) inn i batterilommen. Sørg for riktig pola-

ritet på batteriene.

➤ Lukk dekslet til batterilommen.

11 Rengjøring og stell

PASS PÅ!

A

 Bruk ikke skarpe eller harde gjenstander eller rengjørings-

midler til rengjøring, da det kan skade produktet.

 Ikke rengjør sensoren med vann!

➤ Rengjør produktet regelmessig med en fuktig klut.

12 Garanti

Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du
produsentens filial i ditt land (du finner adressene på baksiden av veilednin­gen) eller til din faghandler.

Ved henvendelser vedrørende reparasjon eller garanti, må du sende med
følgende dokumentasjon:

 kopi av kvitteringen med kjøpsdato,
 årsak til reklamasjonen eller beskrivelse av feilen.

84

NO

Multi-Gas-O-12s.book Seite 85 Freitag, 25. Mai 2018 1:42 13

Multi Gas Deponering

13 Deponering

➤ Lever emballasje til resirkulering så langt det er mulig.

Når du tar produktet ut av drift for siste gang, må du sørge for å få
informasjon om deponeringsforskrifter hos nærmeste

M
B

resirkuleringsstasjon eller hos din faghandler.

Bevar miljøet!

Batterier hører ikke hjemme i husholdningsavfallet.
Lever defekte eller brukte batterier enten til forhandleren eller på en
oppsamlingsstasjon.

14 Tekniske spesifikasjoner

Multi Gas

Artikkelnr.: 8885100124

Omgivelsestemperatur: –18° til +60 °C (0° – 140 °F)

Batterilevetid: Ca. 50 timer

Batterier: 3 x type C

Lengde på sonden: Ca. 40 cm

Mål (L x B x H): 254 x 59 x 51 mm

Vekt: 500 g

85

FI

Multi-Gas-O-12s.book Seite 86 Freitag, 25. Mai 2018 1:42 13

Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje
hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle
käyttäjälle.

Sisällysluettelo

1 Symbolien selitykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

2 Turvallisuusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

3 Toimituskokonaisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

4 Lisävarusteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

5 Käyttötarkoitus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

6 Tekninen kuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

7 Vuodonetsintälaitteen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

8 Anturin vaihto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Multi Gas

9 Suodattimen vaihto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

10 Paristojen vaihtaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

11 Puhdistus ja hoito. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

12 Tuotevastuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

13 Hävittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

14 Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

86

FI

Multi-Gas-O-12s.book Seite 87 Freitag, 25. Mai 2018 1:42 13

Multi Gas Symbolien selitykset

1 Symbolien selitykset

VAROITUS!

!
!

A

I

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengen­vaaran tai vakavan loukkaantumisen.

HUOMIO!
Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantu-

miseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata
tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Turvallisuusohjeet

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:
 tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet

vauriot

 tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
 käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

2.1 Yleinen turvallisuus

VAROITUS!

!

 Laitetta saa huoltaa vain tehtävään pätevä ammattihenkilöstö.
 Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
 Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasian-

mukaisista korjauksista saattaa aiheutua huomattavia vaaroja.

 Lapset eivät saa leikkiä laitteella.
 Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki lait-

teella.

 Säilytä ja käytä laitetta alle 8-vuotiaiden lasten ulottumatto-

missa.

87

FI

Multi-Gas-O-12s.book Seite 88 Freitag, 25. Mai 2018 1:42 13

Toimituskokonaisuus Multi Gas

2.2 Laitteen käyttöturvallisuus

HUOMAUTUS!

A

 Älä koskaan upota laitetta veteen.
 Suojaa laite ja sen johto kuumuudelta ja kosteudelta.

3 Toimituskokonaisuus

Kohta –
kuva 1,
sivulla 2

1 1 Muovilaukku

2 1 Vuodonetsintälaite

3 3 Paristot 1,5 V, tyyppi C

4 1 Anturikärki

5 10 Anturin suodatin

6 1 Anturikärki kosteisiin ympäristöihin

Määrä Selitys

(asennettu valmiiksi)

4 Lisävarusteet

Nimitys Tuotenro

R-134a-referenssivuoto 8885100095

5 Käyttötarkoitus

Multi Gas -vuodonetsintälaite (tuotenro 8885100124) on elektroninen vuo­donpaljastin, jonka avulla on mahdollista tunnistaa ilmastointilaitteissa esiin­tyvät vuodot. Laite on tarkoitettu kylmäaineiden ja muokkauskaasujen
tunnistamiseen.

88

FI

Multi-Gas-O-12s.book Seite 89 Freitag, 25. Mai 2018 1:42 13

Multi Gas Tekninen kuvaus

6 Tekninen kuvaus

Multi Gas -vuodonetsintälaite on varustettu anturilla.

Anturi vastaa vuotojen tunnistamisesta. Kolme LED-valoa ilmaisee kylmäai­neen R-1234yf esiintymisen. Kolme LED-valoa ilmaisee kylmäaineen
R-134a, kaikkien muiden HFC-, HCFC-, HFO- ja CFC-kaasujen sekä kaasu­seosten (SF6) samoin kuin merkkiainekaasun/muokkauskaasun (95/5
typpi/vety) esiintymisen.

Vuodoista ilmoittaa kaiuttimesta kuuluva äänenkorkeudeltaan vaihteleva
merkkiääni
vuodon tarkan paikantamisen. Jokaista kylmäainetta varten voi asettaa neljä
eri herkkyystasoa.

6.1 Käyttölaitteet

Kohta –
kuva 2,
sivulla 2

. LED-pylväsnäyttö ilmoittaa vuodon suuruuden ja mahdollistaa

Nimitys Selitys

1 Kaiutin Merkkiääni hälyttää vuotojen tunnistamisen

yhteydessä.

2 LED-pylväsnäyttö Näyttää vuodon suuruuden ja mahdollistaa

vuodon tarkan ja nopean paikantamisen.
Palkkien määrä kasvaa vuodon lähestyessä tai
kasvaessa.

3Vihreä LED  LED loistaa: akut ladattu

 LED sammunut: paristojen varaus enää

10 %

4 Painike START  Kytkee laitteen päälle ja pois päältä,

 kytkee laitteen herkkyystasolta toiselle.

5 Anturikärki –

6 Metallinen tuntoelin –

7 3 valkoista LED-valoa

(L, M, S)

8 3 sinistä LED-valoa

(L, M, S)

Ilmaisevat kylmäaineen R-1234yf vuodot.

Ilmaisevat kylmäaineen R-134a ja kaikkien
muiden kaasujen vuodot.

89

FI

Multi-Gas-O-12s.book Seite 90 Freitag, 25. Mai 2018 1:42 13

Vuodonetsintälaitteen käyttö Multi Gas

7 Vuodonetsintälaitteen käyttö

7.1 Ennen ensikäyttöä

OHJE

I

7.2 Vuodonetsintälaitteen kytkeminen päälle

➤ Laite kytketään päälle painamalla painiketta ”Start” (kuva 2 4, sivulla 2).

✓ Laite tarvitsee ensin anturin regenerointiin 35 sekunnin verran aikaa.

✓ LED-pylväsnäytön valot syttyvät useita kertoja järjestyksessä vasem-

malta oikealle.

✓ Merkkiääni hälyttää. Laite on käyttövalmis.

Laite kytkeytyy automaattisesti pois päältä, mikäli laite on 10 minuutin
ajan käyttämättömänä.

Aseta akut (kuva 1 3, sivulla 2) paikalleen, ennen kuin otat
laitteen ensimmäisen kerran käyttöön.

7.3 Herkkyyden säätäminen

OHJE

I

90

 Vuodonetsintälaite reagoi kaikkiin yleisesti käytettäviin

kylmäaineisiin. Jos laitteissasi käytetään jotain muuta kylmäai­netta kuin R-134a tai R-1234yf, valitse käyttötilaksi R-134a.

 Laitteen esiasetuksena on herkkyystaso L ja käyttötila R-134a.
 Jos käytät vuodonetsintälaitetta hyvin likaisessa ympäris-

tössä, paina painiketta ”Start” päällekytkemisen jälkeen vielä
uudelleen. Laite siirtyy tällöin hyvin likaisiin ympäristöihin
tarkoitettuun käyttötilaan. Tämän ilmaisee matalampi merk­kiääni, joka voimistuu vuodon tunnistamisen yhteydessä.

FI

Multi-Gas-O-12s.book Seite 91 Freitag, 25. Mai 2018 1:42 13

Multi Gas Vuodonetsintälaitteen käyttö

Laitteessa on kylmäainetta kohti (R-1234yf tai R-134a) neljä eri herkkyysta­soa, jotka ovat kasvavassa järjestyksessä:

Kylmäaine Asetus Kylmäaineen määrä/vuodon koko

R-134a L 14 g / a (0.5 oz / yr.) tai suurempi

M 7 g / a (0.25 oz / yr.) tai suurempi

S 4 g / a (0.15 oz / yr.) tai suurempi

R-1234yf L 14 g / a (0.5 oz / yr.) tai suurempi

M 7 g / a (0.25 oz / yr.) tai suurempi

S 4 g / a (0.15 oz / yr.) tai suurempi

➤ Herkkyystaso valitaan painamalla painiketta ”Start” (kuva 2 4, sivulla 2).

Samalla painikkeella voi vaihtaa myös käyttötilaa kylmäaineiden
R-1234yf ja R-134a välillä.

7.4 Vuotojen etsiminen

A

I

HUOMAUTUS!

 Käytä kosteilla alueille kosteaan ympäristöön tarkoitettua

anturikärkeä (kuva 1 6, sivulla 2), joka suojaa anturia kastu­miselta.

 Varmista, että lika ja kosteus eivät voi vahingoittaa anturia.

Puhdista likaiset alueet ja poista kosteus.

OHJE

 Varmista, että ilmastointilaite on pois päältä. Järjestelmässä

on oltava vähintään 3,5 baarin paine, jotta vuotojen tunnista­minen olisi mahdollista. Jos tämän vähimmäispaineen saavut­taminen ei ole mahdollista, vuotojen etsimiseen on käytettävä
muita menetelmiä.

 Varmista, että vuotojen etsinnän kohteena olevaan ympäris-

töön virtaa muita kaasuja, joihin laite voi reagoida. Eräät ylei­sesti käytettävät ajoneuvojen puhdistusaineet sisältävät
tällaisia kemikaaleja, tai niistä voi vapautua tällaisia kaasuja.
Poista lika ja mahdolliset kemikaalit, jotta laite ei näytä virheel­lisiä tietoja.

 Suorita vuodonetsintä vain moottorin ollessa sammutettu.

91

FI

Multi-Gas-O-12s.book Seite 92 Freitag, 25. Mai 2018 1:42 13

Vuodonetsintälaitteen käyttö Multi Gas

➤ Tarkasta kaikista ilmastointilaitteen näkyvissä olevista kohteista, esiin-

tyykö näillä voiteluainehävikkiä, vaurioita ja korroosiota.

➤ Kytke vuodonetsintälaite päälle painikkeella ”Start” (kuva 2 4, sivulla 2)

(ks. kap. ”Vuodonetsintälaitteen kytkeminen päälle” sivulla 90).

✓ Laite lämpenee hetken ajan.

➤ Valitse otaksumaasi vuodon laajuuteen sopiva herkkyystaso.

OHJE

I

➤ Vie anturin pää hitaasti (3 cm/sekunti) mahdollisimman lähelle vuototar-

kastuksen kohteena olevia osia.

➤ Poista myös huoltoliitännän sulkukannet ja tarkasta, ovatko liitännät tii-

viitä.

 Jos laite laukaisee hälytyksen jo tunnistamansa suuren vuo-

don vuoksi, huolehdi riittävästä tuuletuksesta, jotta myös pie­nempien vuotojen tunnistaminen olisi mahdollista.

 Jos laite on tunnistanut vuodon pienimmällä herkkyysalueella,

suorita tarkastus uudelleen seuraavaksi suuremmalla herk­kyystasolla ja määritä siten tarkemmin vuodon koko.

➤ Muista suorittaa tarkastus keskeytyksettä.

✓ Merkkiääni hälyttää vuodon tunnistamisen yhteydessä.

7.5 Vuodonetsintälaitteen kytkeminen pois päältä

➤ Paina painiketta ”Start” (kuva 2 4, sivulla 2) siihen saakka, kunnes

näyttö pimenee.

✓ Laite on kytketty pois päältä.

92

FI

Multi-Gas-O-12s.book Seite 93 Freitag, 25. Mai 2018 1:42 13

Multi Gas Anturin vaihto

8 Anturin vaihto

HUOMIO! Palovammavaara!

!

A

I

➤ Kierrä anturin tulppa (kuva 3 1, sivulla 3) vastapäivään irti anturin

päästä.

➤ Poista anturi (kuva 3 3, sivulla 3) atuloiden tai neulapihtien avulla.

Kytke vuodonetsintälaite pois päältä ja anna anturipään jäähtyä
ennen anturin vaihtoa.

HUOMAUTUS!

Älä käytä silikoni- tai asetonipohjaisia saippuoita tai liuoksia
ennen anturin vaihtoa tai anturin vaihdon aikana. Nämä voivat
aiheuttaa anturissa toimintahäiriöitä.

OHJE

Sähkökemiallisen anturin käyttöikä on noin 100 käyttötuntia.
Tämän ajan umpeuduttua anturi on vaihdettava.

➤ Poista mahdollinen lika O-renkaasta kantaosassa (kuva 3 4, sivulla 3).

Käytä tarkoitukseen kuivaa liinaa. Älä käytä liuottimia.

➤ Aseta uusi anturi kantaosaan (kuva 3 5, sivulla 3).

➤ Kierrä anturin tulppa (kuva 3 1, sivulla 3) myötäpäivään anturipäähän.

93

FI

Multi-Gas-O-12s.book Seite 94 Freitag, 25. Mai 2018 1:42 13

Suodattimen vaihto Multi Gas

9 Suodattimen vaihto

HUOMIO! Palovammavaara!

!

I

➤ Kierrä anturin tulppa (kuva 3 1, sivulla 3) vastapäivään irti anturin

päästä.

➤ Poista suodatin (kuva 3 2, sivulla 3) atuloiden tai neulapihtien avulla.

➤ Aseta uusi suodatin paikalleen.

➤ Kierrä anturin tulppa (kuva 3 1, sivulla 3) myötäpäivään anturipäähän.

Kytke vuodonetsintälaite pois päältä ja anna anturipään jäähtyä
ennen suodattimen vaihtoa.

OHJE

Vaihda suodatin, mikäli se on tukkeutunut tai likaantunut.

10 Paristojen vaihtaminen

➤ Vaihda paristot, mikäli vihreä LED-valo (kuva 2 3, sivulla 2) ei enää

pala.

➤ Paina paristolokeron kantta vuodonetsintälaitteen taustapuolella kevyesti

sisäänpäin ja työnnä kansi auki nuolen suuntaan.

➤ Sijoita uudet paristot (3 x tyyppi C) paristolokeroon. Varmista tällöin, että

paristojen navat tulevat oikeinpäin.

➤ Sulje paristolokeron kansi.

11 Puhdistus ja hoito

HUOMAUTUS!

A

➤ Puhdista tuote toisinaan ulkopuolelta kostealla liinalla.

 Puhdistukseen ei saa käyttää teräviä tai kovia välineitä eikä

puhdistusaineita, koska tämä voi johtaa tuotteen vahingoittu­miseen.

 Älä puhdista anturia vedellä!

94

FI

Multi-Gas-O-12s.book Seite 95 Freitag, 25. Mai 2018 1:42 13

Multi Gas Tuotevastuu

12 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen,
käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka­sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

 kopio ostolaskusta, jossa näkyy ostopäivä,
 valitusperuste tai vikakuvaus.

13 Hävittäminen

➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjät-

teen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittä­mistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta

M

tai ammattiliikkeestäsi.

Muista ympäristönsuojelu!

Akut ja paristot eivät kuulu kotitalousjätteen sekaan.

B

Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspis­teeseen.

14 Tekniset tiedot

Multi Gas

Tuotenro: 8885100124

Ympäristön lämpötila: –18° ... +60 °C (0° – 140 °F)

Paristojen käyttöikä: noin 50 tuntia

Paristot: 3 x tyyppi C

Tuntoelimen pituus: n. 40 cm

Mitat (p x l x k): 254 x 59 x 51 mm

Paino: 500 g

95

RU

Multi-Gas-O-12s.book Seite 96 Freitag, 25. Mai 2018 1:42 13

Прочтите данную инструкцию перед вводом в эксплуатацию и
сохраните ее. В случае передачи продукта передайте инструкцию
следующему пользователю.

Оглавление

1 Пояснение к символам . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

2 Указания по технике безопасности. . . . . . . . . . . . . . . . . . . . . . . . 97

3 Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

4 Принадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

5 Использование по назначению . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

6 Техническое описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

7 Эксплуатация течеискателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

8 Замена датчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Multi Gas

9 Замена фильтра. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

10 Замена аккумуляторов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

11 Очистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

12 Гарантия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

13 Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

14 Технические характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

96

RU

Multi-Gas-O-12s.book Seite 97 Freitag, 25. Mai 2018 1:42 13

Multi Gas Пояснение к символам

1 Пояснение к символам

ПРЕДУПРЕЖДЕНИЕ!

!
!

A

I

Указания по технике безопасности: Несоблюдение может
привести к смертельному исходу или тяжелым травмам.

ОСТОРОЖНО!
Указания по технике безопасности: Несоблюдение может

привести к травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить
работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

2 Указания по технике безопасности

Изготовитель не несет никакой ответственности за ущерб в следующих
случаях:

 Повреждения продукта из-за механических воздействий и

перенапряжений

 Изменения в продукте, выполненные без однозначного разрешения

изготовителя

 Использование в целях, отличных от указанных в данной инструкции

2.1 Общая безопасность

ПРЕДУПРЕЖДЕНИЕ!

!

 Эксплуатацию устройства разрешается выполнять только

специалистам.

 Запрещается вводить устройство в работу, если оно имеет

видимые повреждения.

 Ремонт данного устройства разрешается выполнять только

специалистам. Неправильно выполненный ремонт может
приводить к серьезным опасностям.

97

RU

Multi-Gas-O-12s.book Seite 98 Freitag, 25. Mai 2018 1:42 13

Комплект поставки Multi Gas

 Детям запрещается играть с устройством.
 За детьми необходимо постоянно следить, чтобы не допу-

скать их игры с устройством.

 Поэтому храните и используйте устройство в месте, недо-

ступном для детей младше 8-ми лет.

2.2 Техника безопасности при работе устройства

ВНИМАНИЕ!

A

 Не погружайте устройство в воду.
 Предохраняйте устройство и кабели от действия жары и

влаги.

3 Комплект поставки

Поз. на

рис. 1,

стр. 2

Кол-во Пояснение

1 1 Пластмассовый кейс

21Течеискатель

3 3 Аккумуляторы 1,5 В, тип C

4 1 Наконечник датчика

5 10 Фильтр датчика

6 1 Наконечник датчика для влажных условий (предва-

рительно смонтирован)

4 Принадлежности

Обозначение Арт. №

Эталон утечки R-134a 8885100095

98

RU

Multi-Gas-O-12s.book Seite 99 Freitag, 25. Mai 2018 1:42 13

Multi Gas Использование по назначению

5 Использование по назначению

Течеискатель Multi Gas (арт. № 8885100124) является электронным
детектором для обнаружения утечек в кондиционерах. Устройство скон­струировано для обнаружения хладагентов и формиргазов.

6 Техническое описание

Течеискатель Multi Gas является течеискателем с датчиком.

Датчик регистрирует утечки. Три светодиода показывают наличие
хладагента R-1234yf. Три светодиода показывают наличие хладагента
R-134a, всех остальных газов HFC, HCFC, HFO и CFC и смесей газов
(SF6), а также пробного газа/формиргаза (95/5 азот/водород).

Об утечках оповещается с помощью звукового сигнала различной
высоты через динамик
вает размер утечки и позволяет найти ее точное местоположение.
Можно настроить четыре различных уровня чувствительности для каж­дого хладагента.

. Светодиодный столбчатый индикатор показы-

99

RU

Multi-Gas-O-12s.book Seite 100 Freitag, 25. Mai 2018 1:42 13

Техническое описание Multi Gas

6.1 Органы управления

Поз. на
рис. 2,
стр. 2

1 Динамик При регистрации утечек раздается звуковой

2Светодиодный

3 Зеленый светодиод  Светодиод горит: аккумуляторы заря-

4 Кнопка START  включает и выключает устройство,

5Наконечник датчика–

Наименование Пояснение

сигнал.

Показывает размер утечки и позволяет
столбчатый
индикатор

быстро найти ее точное местоположение.

Чем ближе находится утечка, тем больше

столбиков показывается.

жены

 Светодиод больше не горит: аккумуля-

торы заряжены еще только на 10 %

 выполняет переключение между

четырьмя уровнями чувствительности

6 Металлический зонд –

7 3 белых светодиода

(L, M, S)

8 3 синих светодиода

(L, M, S)

100

показывают утечку R-1234yf

показывают утечку R-134a и всех других

газов
