Multimetr WBM 460
s termokamerou
Obj. č.: 166 14 86
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup digitálního multimetru Voltcraft VC-460 E.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály,
vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Účel použití
- Měření a zobrazování elektrických parametrů v kategorii měření CAT IV až do max. hodnoty
napětí 600 V a v CAT III až do maximální hodnoty 1000 V proti potenciálu země a ve všech
nižších kategoriích v souladu s Nařízením EN 61010-1
- Měření stejnosměrných a střídavých napětí až do maximální hodnoty 1000 V
- Přímé měření stejnosměrného a střídavého proudu až do maximální hodnoty 10 A
- Bezkontaktní měření střídavého proudu až do 3000 A (pomocí klešťového adaptéru,
který lze zakoupit jako volitelné příslušenství).

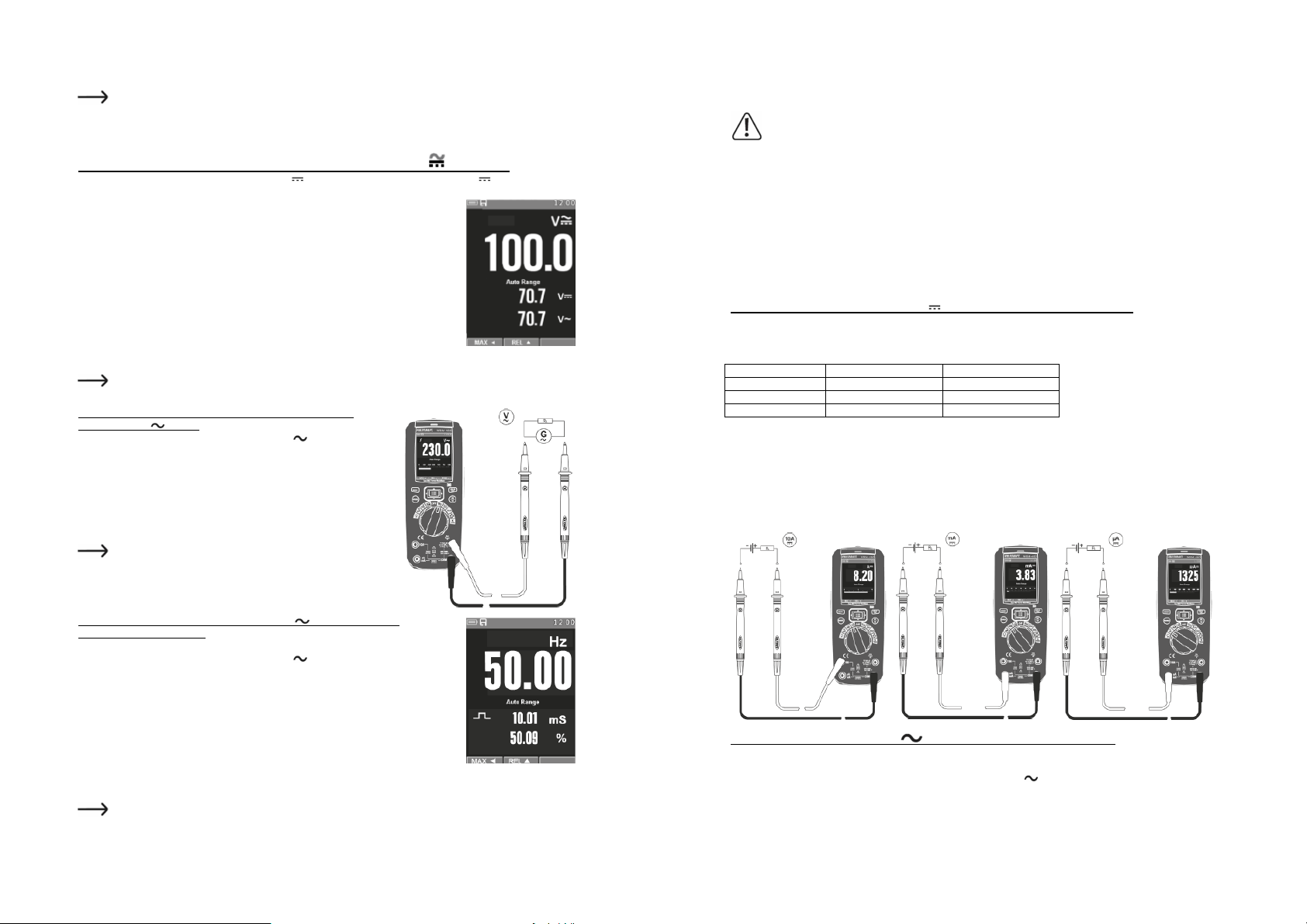

- Měření frekvence do 10 MHz
- Měření střídy (impulzů)
- Měření kapacity až do maximální hodnoty 6000 µF
- Měření odporu až do maximální hodnoty 60 MΩ.

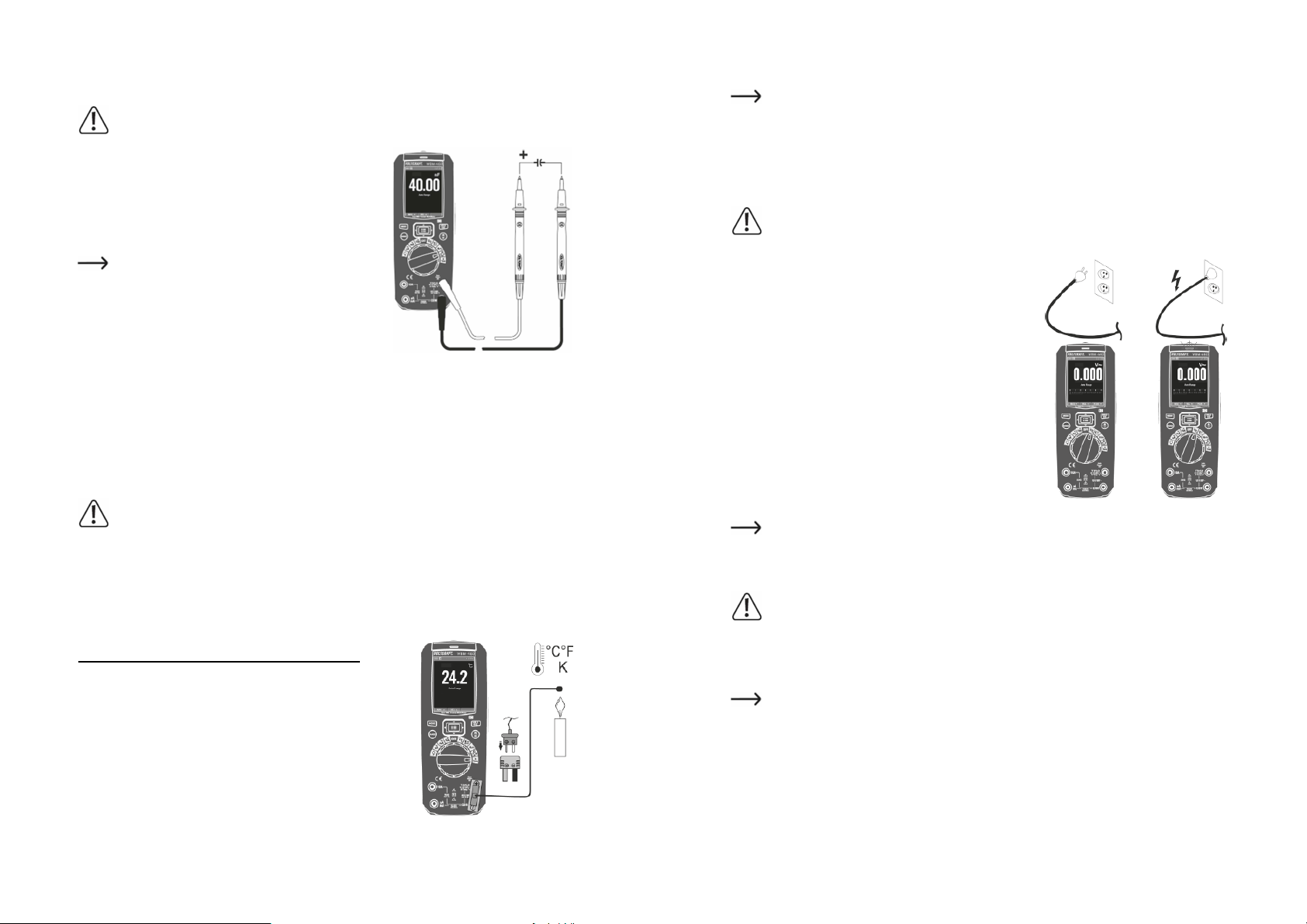

- Kontaktní měření teplot od -40 ºC do +1000 ºC externím čidlem typu K
- Akustická kontrola propojenosti obvodu (<10 Ω)
- Testování diod
- Bezkontaktní detekce střídavého napětí 230 V (NCV)
- Bezkontaktní infračervené měřeni teploty v rozsahu od -20 ºC do +260 ºC s vizuálním zobrazením
teplot (termokamera)
K nastavení příslušných funkcí měření slouží otočný přepínač. U mnoha funkcí měření je aktivní
automatický výběr rozsahu (kromě testu diod, testu propojenosti obvodu a měření proudu).
Při měření napětí a proudu až do frekvence 1 kHz se zobrazuje skutečná efektivní hodnota (TRMS).
Zajistí se tak správné výsledky měření sinusových a nesinusových napětí a proudů.
V případě negativních naměřených hodnot se polarita zobrazuje automaticky se znaménkem
minus (-).
Měřící vstupy proudu µA, mA a 10 A jsou zabezpečeny proti přetížení vysoce výkonnou keramickou
pojistkou. Napětí v měřeném obvodu nesmí překročit 1000 V.
Tento multimetr se napájí výkonným lithiovým akumulátorem. K jeho napájení používejte jen daný typ
akumulátoru. Akupack se smí nabíjet jen přiloženou nabíječkou.
Akumulátor se chrání proti předčasnému vybití funkcí automatického vypnutí přístroje, která multimetr
vypíná po uplynutí nastavené doby nečinnosti. Možnosti nastavení jsou 15, 30, 60 minut, nebo OFF.
Nastavením do polohy OFF můžete funkci vypnout.
Rozsah dodávky
Multimetr WBM-460 s termokamerou
2 x bezpečnostní měřící kabely s ochrannými kloboučky pro měření v kategoriích CAT III a CAT IV
Tepelný senzor (-40 až +230 ºC, typ K, mini konektor termočlánku)
Adaptér pro měření teploty (zdířka typ K – bezpečnostní konektor 4 mm)
Lithiový akupack Li-Ion (typ 18500-2S, 7,4 V 1500 mAh)
Stolní nabíječka
Nabíjecí adaptér s vestavěnou US zástrčkou
3 x zástrčka nabíjecího adaptéru pro použití v EU, GB a v Austrálii
Poutko s magnetickým úchytem
Paměťová microSD karta 8 GB s SD adaptérem
Pouzdro
Štítek s upozorněním na laser
Návod k obsluze
Popis a ovládací prvky
1. Indikace bezkontaktní detekce napětí
2. Displej TFT
3. Multifunkční tlačítko MENU a navigačním kurzor
4. Tlačítko MODE pro přepínání funkcí
5. Tlačítko RANGE pro manuální výběr rozsahu měření
6. Otočný ovladač pro výběr funkce měření
7. Zdířka měření 10 A
8. Zdířka měření mA / µA
9. Zdířka měření COM (referenční potenciál, záporný)
10. Zdířka měření VΩ (kladný potenciál napětí DC)
11. Tlačítko IR – zapnutí režimu termálního obrazu a ovládání svítilny
12. Tlačítko HOLD/ESC
13. Oblast senzoru (přední strana) bezkontaktní detekce AC napětí
14. Otvor pro prostrčení poutka s magnetickým držákem
15. Čočka infračervené kamery
16. Posuvný ovladač krytu čočky
17. LED svítilna
18. Laserový zaměřovač infračerveného měření
19. Výklopná opěrka
20. Kryt schránky akumulátoru a pojistky
Vybavení
Multimetr má barevný grafický displej, který se používá pro zobrazení všech potřebných údajů a při
provádění všech nastavení.
Hlavní menu, které lze vyvolat multifunkčním tlačítkem vám slouží k nastavení provozních parametrů.
Tlačítka šipek umožňují snadnou navigaci v menu.
Digitální multimetr
Digitální multimetr (níže označován jako DMM) je vybaven digitálním displejem pro zobrazení
výsledků měření, který obsahuje 6 000 bodů (bod = nejnižší zobrazovací hodnota).
Výsledek měření napětí a proudu se podává jako efektivní střední hodnota (True RMS).
Na DMM lze nastavit automatické vypínání s možným nastavením času na 15, 30, nebo 60 minut.
Pokud se DMM během nastavené doby nepoužije, automaticky se vypne.
Funkci automatického vypnutí můžete manuálně vypnout.
DMM je určen jak pro amatéry, tak pro profesionály a pro měření až do 1000 V
(kategorie měření CAT III a 600 V (CAT IV).
Zdířky pro připojení měřících kabelů můžou být při dodání chráněné ochrannými přepravními
vložkami. Před připojením kabelů k DMM vložky odstraňte.
Pro získání lepšího pohledu na displej se může DMM pomocí výklopné opěrky na zadní straně
postavit do svislé polohy
K měřicímu přístroji můžete připevnit poutko s magnetickým úchytem, které slouží k uchycení DMM
na magnetický kovový povrch.
Měřící rozsahy měření proudu (µA, mA, A) jsou zajištěny vysoce výkonnými keramickými pojistkami.
Pokud zjistíte, že měření v některém z těchto rozsahů není možné provést, musíte pojistku
zkontrolovat a v případě potřeby vyměnit.

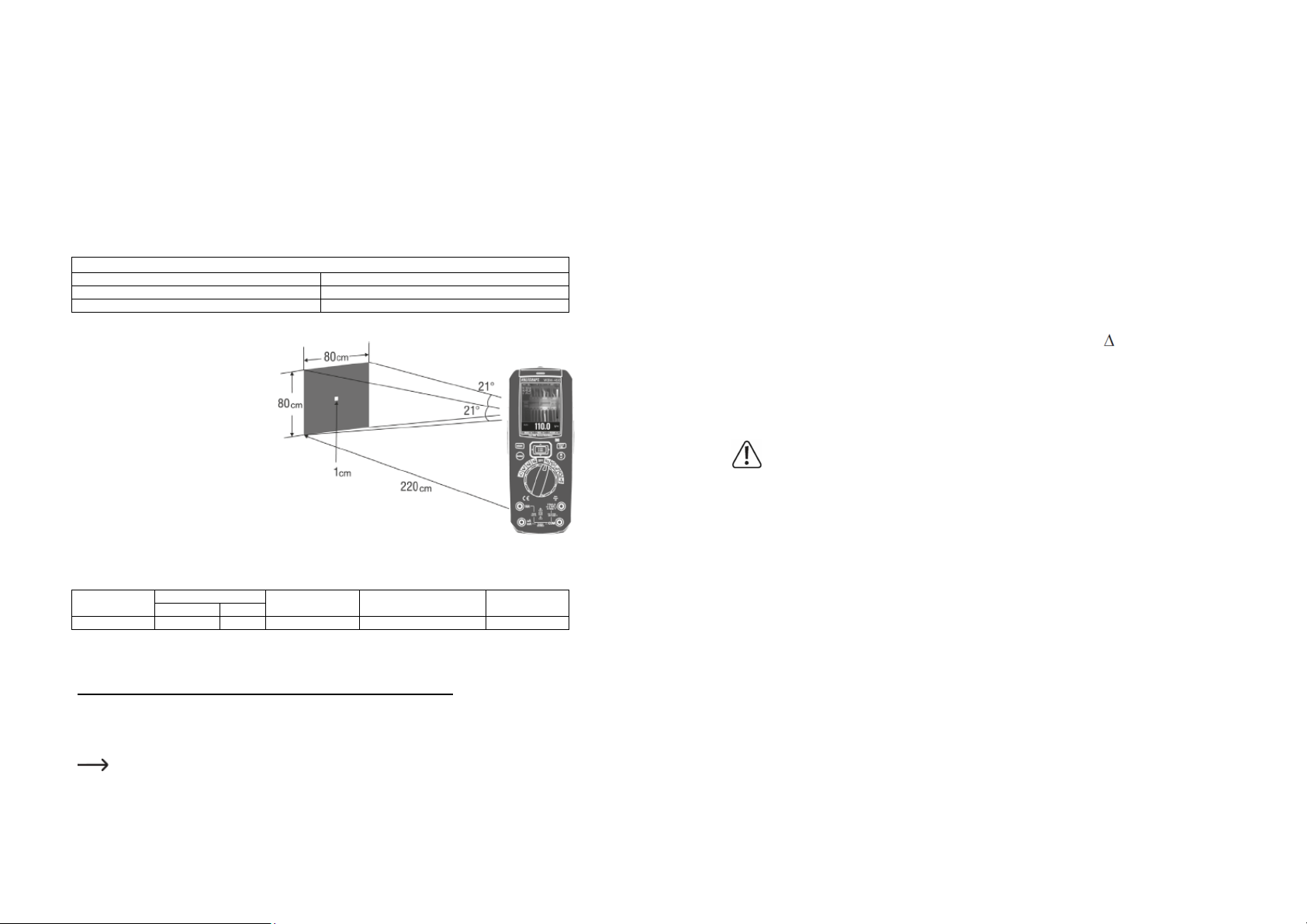

Infračervená termokamera
Tento multimetr je vybaven integrovanou infračervenou termokamerou, která umožňuje vizuální
zobrazení distribuce tepla v objektech a na povrchu. Rozložení tepla se vizualizuje v termovizním
snímku se zobrazením nepravých barev. Pro zajištění nejlepšího možného kontrastu lze nastavit
jednu z pěti různých barevných palet.
V termovizním snímku je značkou označena teplota uprostřed obrazu (měření bodu) a také hodnoty
maximální a minimální teploty. S využitím pokročilých možností nastavení najde termokamera
uplatnění v mnohých oblastech činnosti.
Termální snímky můžete ukládat na paměťovou kartu microSD.
Otočný přepínač (D)
Otočným přepínače se vybírají jednotlivé funkce měření. U většiny
měřících funkcí je aktivní automatický výběr měřícího rozsahu
(„Auto Range“), jehož pomocí se pro každou aplikaci zvolí patřičný
rozsah měření.
Rozsahy měření proudu se musí nastavovat manuálně.
Měření vždy začínejte v nejvyšším měřicím rozsahu a až poté
v případě potřeby přepněte na nejbližší nižší rozsah.
Na některých místech se otočným ovladačem ovládá víc než jedna
funkce. Vedlejší funkce lze přepínat tlačítkem „MODE“ (např. přepnutí
z měření odporu na test diody a test propojenosti obvodu nebo
přepínání AC a DC). Funkce se přepne po každém stisku tlačítka.
Když je otočný přepínač v poloze OFF, multimetr se vypne.
Pokud ho nepoužíváte, vždy DMM vypněte.
Prvky a symboly na displeji
Režim DMM
Režim termokamery + DMM
-
3
Na displeji nebo na přístroji se vyskytují následující symboly a indikátory.
1. Indikátor stavu akumulátoru
2. Zobrazení naměřené hodnoty (režim DMM)
3. Automatický výběr rozsahu měření
4. Grafické znázornění naměřené hodnoty
5. Zobrazení speciálních funkcí tlačítek
kurzoru a funkce
6. Zobrazení času
7. Jednotka měření
8. Symbol vložené paměťové karty
9. Zobrazení teploty
S = Měřený bod (značka 10)
H = Max. hodnota (značka 17)
L = Min. hodnota (značka 11)
10. Označení měřeného bodu
11. Označení bodu s nejnižší teplotou
12. Automatický výběr rozsahu měření (Auto)
13. Zobrazení úrovně emisivity
14. Jednotka teploty
15. Referenční škála rozsahu teploty
16. Infračervený termo snímek
17. Označení bodu s nejvyšší teplotou
18. Jednotka měření
19. Zobrazení naměřené hodnoty
(Režim IR termokamery + DMM)
REL
Měření relativní hodnoty (symbol delta = měření referenční hodnoty)
MODE Přepínání vedlejších funkcí
HOLD Tlačítko pro přidržení naměřené hodnoty na displeji
ESC Tlačítko pro zavření menu
IR Infračervený – přechod k funkci termokamery
OL Overload = symbol znázorňující překročení měřícího rozsahu
OFF Poloha přepínače pro vypnutí měřicího přístroje
True RMS Měření skutečné efektivní hodnoty
MAX MIN Tlačítko pro zobrazení max. a min. uložené hodnoty
PEAK Zobrazení hodnoty špičky (záznam impulzu 1 ms)
Symbol testování diod
Symbol akustické kontroly propojenosti obvodu
CAP Symbol rozsahu měření kapacity
Symbol střídavého proudu
Symbol stejnosměrného proudu
Symbol pro AC + DC
Zobrazení délky trvání impulzu kladné poloviny
- Indikátor polarity směru toku proudu
Varovný symbol pro napětí vyšší než 30 V AC/DC
Symbol pro bezkontaktní měření proudu klešťovým adaptérem
Symbol fotoaparátu (uložené snímku obrazovky)
Symbol svítilny
Symbol použité pojistky
Symbol odemčeného zámku
Symbol uzamčení
COM Připojení referenčního potenciálu
mV
Režim měření napětí, milivolt (10
V
Režim měření napětí Volt (jednotka elektrického napětí)
)
A Režim měření proudu Ampér (jednotka elektrického proudu)
mA Režim miliampér (10-3)
µA Režim mikroampér (10-6)
Hz Režim měření frekvence Hertz (jednotka elektrické frekvence)
% Režim měření doby trvání impulzu v % (poměr impulz/pauza)
Ω
Režim měření odporu; Ohm (jednotka odporu)
°C Stupeň Celsia (jednotka teploty)
°F Stupeň Fahrenheit (americká jednotka teploty)
K
Kelvin (jednotka absolutní teploty)
F Farad (jednotka měření kapacity kondenzátorů)
n Symbol nano (10-9)
µ Symbol mikro (10-6)
M Symbol mili (10-3)
k Symbol kilo (103)
M Symbol Mega (106)
Nabíjení a vložení akumulátoru
MODE
HOLD/ESC
kurzoru
Li-Ion akumulátor se dodává jen částečně nabitý a před prvním použitím DMM se musí plně nabít.
K nabíjení akumulátoru používejte jen přiloženou nabíječku a příslušný napájecí adaptér.
Použití jakékoli jiné nabíječky může vést ke zničení akumulátoru. Hrozí nebezpečí vzniku požáru
a exploze!
Nabíječka se během nabíjení zahřívá. Položte ji proto na povrch, který není citlivý a je odolný proti
teplu.
Příprava napájecího adaptéru
Přiložený napájecí adaptér se dodává s vyměnitelnými zástrčkami, aby ho bylo možné používat na
celém světě. Při použití v zahraničí použijte patřičnou zástrčku. Součástí dodávky jsou také zástrčky
pro Velkou Británii a Austrálii.
Americká zástrčka je integrována v napájecím adaptéru. V americkém systému zástrček jednoduše
sklopte dva ploché kontakty směrem ven z těla adaptéru a nepotřebujete žádný zástrčkový adaptér.
Nasuňte požadovanou zástrčku seshora na napájecí adaptér, abyste uslyšeli, jak zaklapne na místo.
Horní část zástrčky musí rovně sedět na napájecím adaptéru.
Když zástrčkový adaptér odstraňujete, vysuňte ho použitím síly směrem nahoru z napájecího
adaptéru.
Nabíjení akumulátoru
Akumulátor je potřeba nabít před uvedením do provozu, a když se rozsvítí červený indikátor
signalizující stav akumulátoru.
1. Připojte k nabíječce nízkonapěťový konektor
napájecího adaptéru.
2. Napájecí adaptér zastrčte do vhodné síťové zásuvky.
Zásuvka musí být v blízkosti nabíječky a musí být
snadno dostupná. Rozsvítí se zelená LED kontrolka
napájení a začne blikat červená LED kontrolka
nabíjení.
3. Vložte akumulátor správným způsobem do nabíječky,
aby nabíjecí kontakty směrovaly dovnitř nabíječky.
Akumulátor opatrně zatlačte do nabíječky, aby
zaklapnul na místo. V průběhu nabíjení nepřetržitě svítí červená LED kontrolka nabíjení.
Po dokončení nabíjení červená LED zhasne a akumulátor můžete z nabíječky vyjmout.
Vyjmutí akumulátoru
1. Posuňte tlačítko uzávěru na nabíječce dopředu ve směru šipky
na obrázku a podržte ho v této poloze. Zámek se otevře
2. Teď zvedněte akumulátor nahoru a poté můžete tlačítko pustit.
Vložení akumulátoru do měřicího přístroje
Položte měřicí přístroj čelní stranou na nějaký měkký
povrch, aby zadní strana směrovala nahoru.
Odklopte výklopný stojánek nahoru.
Nějakým plochým předmětem (např. malým
šroubovákem) otočte zámkem do polohy pro otevření,
která je označena symbolem otevřeného zámku.
Odstraňte kryt schránky akumulátoru a pojistky.
Pokud to bude potřeba, použijte plochý šroubovák.
Kolem krytu je gumové těsnění, které utěsňuje měřicí
přístroj, a proto lze kryt uvolnit jen s vynaložením určité
síly. Dávejte přitom pozor, abyste těsnění nepoškodili.
Vložte do schránky plně nabitý akumulátor kontakty
směrem dovnitř a zatlačte ho do schránky.
Vraťte na místo kryt schránky, aby jazýčky zámku
směrovaly do měřicího přístroje a s vynaložením
přiměřené síly ho zatlačte do přístroje.
Nakonec použijte vhodný plochý předmět (např. plochý šroubovák) a otočte zámek do polohy
pro uzamčení, která je označena symbolem zavřeného zámku. Měřicí přístroj je nyní připraven
k provozu.
Vložení paměťové karty
Měřicí přístroj vám umožňuje ukládání termálních snímků na paměťovou
microSD kartu a následné zpracování naměřených dat na počítači.
V přístroji lze používat paměťové microSD karty s kapacitou paměti
do 32 GB.
Při vkládání nebo vyjmutí paměťové karty postupujte následujícím způsobem:
Otevřete kryt schránky akumulátoru a pojistky, jak popisujeme výše,
a odstraňte akumulátor.
Slot paměťové karty je umístěn v pravé horní části schránky akumulátoru
a je označen vytištěným symbolem správné polohy paměťové karty.
Vložte dovnitř paměťovou kartu podle obrázku, aby kontakty směrovaly dolů
ke kovovým kontaktům. Poté paměťovou kartu zasuňte opatrně nahoru do
otvoru. Dávejte pozor, aby karta zcela zapadla na místo, protože jinak nelze
spolehlivě zaručit ukládání dat.
Vraťte na místo akumulátor a přístroj pečlivě uzavřete.
Po zapnutí multimetru je vložená paměťová karta signalizována symbolem (8)
na displeji. Pokud se symbol nezobrazí, zkontrolujte kapacitu paměťové
karty, její správné usazení a naformátování (FAT32).
Obsluha
a) Zapnutí měřicího přístroje
Měřicí přístroj se zapíná otočným ovladačem.
Pokud je ovladač v poloze „OFF“, měřicí přístroj je vypnutý.
Pro zapnutí stačí otočit ovladač do požadované polohy.
b) Ovládací tlačítka
K nastavení měřicího přístroje a k jeho obsluze se používají
různá tlačítka. Tlačítka mají následující funkce:
Tlačítko
Funkce se přepne při každém stisku tlačítka.
Tlačítko
režimu. V běžném režimu měření se stiskem tlačítka přidrží naměřená hodnota na
displeji. Použití této funkce signalizuje nápis „HOLD“.
Při měření dávejte pozor, abyste funkci HOLD nezapnuli před zahájením měření,
protože v takovém případě se naměřené hodnoty nezobrazí správně.
V menu nastavení se po stisku tlačítka „ESC“ menu okamžitě zavře.
Tlačítko RANGE vám umožňuje přepínat automatický a manuální výběr rozsahu
měření. Změna způsobu výběru je potřeba, když automatickým výběrem nelze získat
požadované rozlišení nebo když je nutné často přepínat rozlišení naměřených hodnot.
Po každém stisku tlačítka se vybere následující rozsah (po výběru nejvyššího rozsahu
měření se DMM vrátí k nejnižšímu rozsahu).
Když tlačítko RANGE stiskněte a déle než 1 sekundu podržíte, manuální výběr rozsahu
se vypne a znovu se aktivuje automatický výběr.
Tlačítko IR má dvě funkce. Krátkým stiskem se přístroj přepne z režimu multimetru
do režimu termokamery a naopak. Dlouhým stiskem (>1 s) se zapíná a vypíná LED
svítilna.
Tlačítka ovládání
nastavení. Čtyři tlačítka se šipkami slouží také k navigaci v menu.
Na spodním okraji displeje se v režimu měření zobrazují různé funkce, které jsou
obvykle také označeny šipkami. Pro jejich výběr stiskněte tlačítko s příslušnou šipkou.
Příklad:
Pokud v poli funkce není žádná šipka, vybírá se funkce na příslušné straně tlačítkem
MODE nebo HOLD.
umožňuje přepínat různé režimy (např. přepínání AC/DC).
má různé funkce v závislosti na právě používaném provozním
umožňují nastavení příslušných parametrů v menu
Uprostřed tlačítek pro ovládání kurzoru je umístěno tlačítko MENU, kterým se otvírá
Originální pojem
Česky
Význam
menu nastavení. V menu se pak toto tlačítko používá krátkým stiskem k výběru (Enter).
Dlouhým stiskem (>1 s) menu zavřete, stejně jako tlačítkem ESC.
c) Základní nastavení
V menu nastavení umožňuje měřicí přístroj provést základní nastavení (jazyk, jednotky, datum
a čas, atd.).
Tato nastavení se musí udělat předem, aby bylo např. možné ukládat naměřená data s časovým
razítkem apod.
Když je měřicí přístroj zapnutý, stiskněte tlačítko MENU, aby se otevřelo menu nastavení.
Ve výchozím stavu (po dodání přístroje) obsahuje toto menu položky, které vidíte na obrázku.
Vybraná položka menu se zvýrazní oranžovou barvou.
Menu má následující funkce nastavení:
Palette Paleta Výběr barevné IR palety
Temp Unit Jednotka teploty
Measure Měření
Emission Emisivita Nastavení úrovně emisivity
Recording Záznam
Language Jazyk Výběr jazyka menu
Setup Nastavení Výběr provozních nastavení
Time/Date Čas/datum Nastavení data a času
Memory Paměť Výběr uložených dat
Information Informace Vyvolání systémových informací
Factory Set Tovární nastavení Obnovení továrního nastavení
Výběr zobrazovaných jednotek
teploty
Výběr bodů zobrazované teploty,
max/min.
Nastavení parametrů záznamu
a zobrazení naměřených dat
d) Nastavení jazyka menu
Při uvedení do provozu nastavte na přístroji požadovaný jazyk menu.
Zapněte měřicí přístroj a stiskněte tlačítko MENU.
Tlačítkem se šipkou dolů přejděte na položku „Language“, která se zvýrazní oranžově.
Pro výběr zvýrazněné položky stiskněte tlačítko MENU, nebo tlačítko se šipkou doprava.
Výběr potvrďte tlačítkem MENU nebo tlačítkem se šipkou doprava.

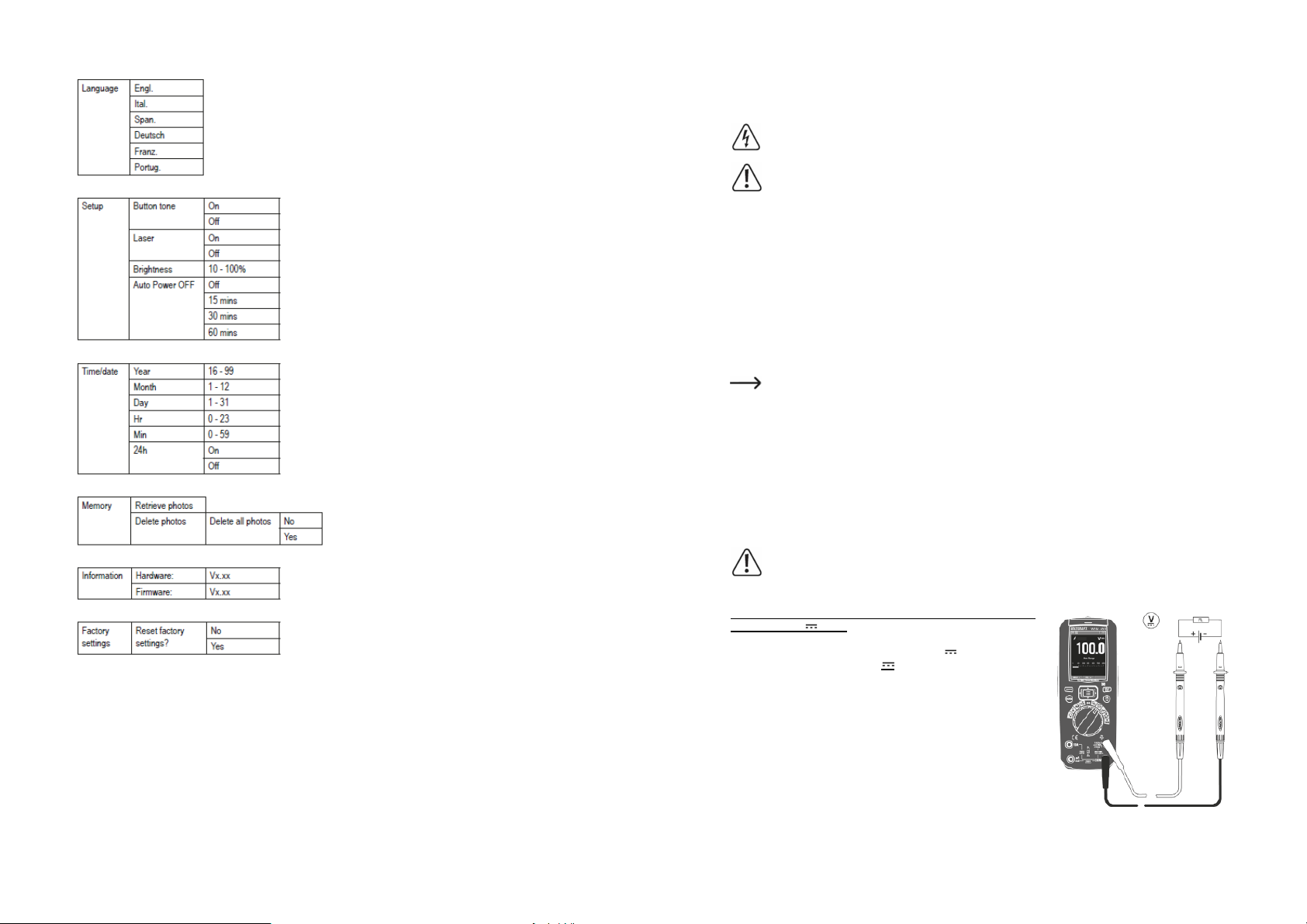

e) Struktura menu
Po výběru jazyka se v zvoleném jazyce zobrazí následující nabídka menu a možnosti nastavení:
Měření multimetrem
Nikdy nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte se obvodu
a) Zapnutí a vypnutí měřicího přístroje
K zapnutí multimetru použijte otočný přepínač (6) a přepněte ho na požadovanou funkci měření.
Rozsahy měření, kromě rozsahů měření proudu se automaticky nastaví na nejlepší rozlišení.
Měření proudu začínejte vždy v nejvyšším rozsahu a v případě potřeby ho přepínejte směrem dolů.
Před provedením změny rozsahu měření a před připojením multimetru vždy obvod vypněte.
Chcete-li měřicí přístroj vypnout, otočte přepínač do polohy „OFF“.
Vypínejte multimetr vždy, pokud jej nepoužíváte.
Při uskladnění je nejlepší nechávat měřicí kabely v zdířkách COM a V.
Zabrání se tím případnému nesprávnému použití při dalším měření.
b) Měření napětí „V“
Při měření stejnosměrných napětí postupujte následujícím
způsobem „V (DC):
- Zapněte DMM a zvolte měřící funkci „V “.
- Zapojte červený měřící kabel do zdířky V (10) a černý měřící
- Obě měřící sondy připojte paralelně k měřenému objektu
- Na displeji se ukazuje výsledek měření současně s polaritou.
- Po dokončení měření odstraňte měřící kabely z měřeného
ani připojovacích bodů, pokud napětí přesahuje 33 V ACrms nebo 70 V DC.
Nebezpečí smrtelného úrazu!
Nepoužívejte multimetr s otevřenou schránkou akumulátoru, nebo když na něm
chybí kryt schránky akumulátoru.
Před měřením vždy zkontrolujte, zda měřící kabely nejsou poškozené.
Pokud na nich objevíte nějaké poškození, okamžitě je přestaňte používat!
Nebezpečí smrtelného úrazu!
Před zahájením práce s multimetrem zkontrolujte, zda jste vybrali správnou funkci
měření. Vždy nejdříve změřte známý zdroj, abyste si ověřili, že přístroj ukazuje
správná data. Porucha multimetru může vést k situaci ohrožení života uživatele.
Pokud multimetr ukazuje nesprávná data, musí se zkontrolovat a v případě potřeby
kontaktujte odborníky nebo servis.
V průběhu měření nesahejte mimo označené části držáků měřících sond.
K přístroji připojujte vždy jen dva měřící kabely potřebné pro měření.
Z bezpečnostních důvodů odpojte od přístroje při měření proudu všechny ostatní
kabely, které nepotřebujete.
Měření elektrických obvodů >33 V AC a >70 V DC smí provádět pouze
profesionálové a osoby, které jsou seznámeny s příslušnými předpisy pro měření
a uvědomují si potencionální nebezpečí, které se při měření může objevit.
Pokud překročíte měřící rozsah, objeví se na displeji symbol „OL“ (Overload).
U některých funkcí měření se zobrazuje také grafické znázornění naměřené hodnoty
v podobě analogového zobrazení náhledu rozsahu měření.
Před uvedením do provozu musíte nabít přiložený akumulátor a vložit ho do přístroje.
Nabíjení a vložení akumulátoru se popisuje výš v části „Nabíjení a vložení akumulátoru“.
Na displeji se zobrazí „mV “. Měřicí přístroj se na základě
měřené hodnoty napětí automaticky přepne na vyšší rozsah.
kabel do zdířky COM (9).
(k baterii, obvodu, atd.). Připojte hrot červené měřící sondy
ke kladnému pólu a hrot černé sondy k zápornému pólu.
objektu a vypněte multimetr.
Funkce měření
Rozsah měření
Zdířky
10 A
mA
µA
Pokud se při měření stejnosměrného napětí zobrazuje před naměřenou hodnotou znaménko
mínus „-“, má změřené napětí zápornou hodnotu (nebo jsou obráceně měřící vodiče).
Rozsah napětí „V DC“ má vstupní odpor >10 MΩ. Nemá to však žádný vliv na výsledky
měření.
Při měření smíchaných napětí postupujte následujícím způsobem „ “ (AC + DC):
-
Zapněte DMM a zvolte měřící funkci „V AC+DC“. Na displeji se ukáže „mV “.
-
Stiskněte tlačítko „MODE“, aby se DMM přepnul na režim „AC + DC“.
-
Displej se přepne na režim zobrazení smíchaných napětí AC + DC.
V hlavním zobrazení se ukazuje hodnota smíchaného napětí a jednotlivé
hodnoty stejnosměrného a střídavého napětí se zobrazují v menším,
vedlejším zobrazení.
-
Zapojte červený měřící kabel do zdířky V (10) a černý měřící kabel
do zdířky COM (9).
-
Obě měřící sondy připojte paralelně k měřenému objektu (k baterii,
obvodu, atd.). Připojte hrot červené měřící sondy ke kladnému pólu a hrot
černé sondy k zápornému pólu.
-
V hlavním zobrazení vidíte naměřenou hodnotu smíchaného napětí.
-
Stiskněte tlačítko MODE, aby se přístroj přepnul na zobrazení čistého
stejnosměrného napětí.
-
Po dokončení měření odstraňte měřící kabely z měřeného objektu a vypněte multimetr.
Příslušná polarita naměřené hodnoty DC napětí se zobrazuje jen v spodní části displeje.
V režimu měření smíchaného napětí se nepoužívá rozsah měření „mV“.
Při měření střídavých napětí postupujte následujícím
způsobem „V “ (AC):
-
Zapněte DMM a zvolte funkci měření „V “.
-
Zapojte červený měřící kabel do zdířky V (10) a černý měřící
kabel do zdířky COM (9).
-
Obě měřící sondy připojte paralelně k měřenému objektu
(generátor, obvod, atd.).
-
Na displeji se ukáže naměřená hodnota.
-
Po dokončení měření odstraňte měřící kabely z měřeného
objektu a vypněte DMM.
Rozsah napětí „V AC“ má vstupní odpor >9 MΩ.
Pokud se používají otevřené vstupy měření, může
se vzhledem k vysokému vstupnímu odporu zobrazovat
nedefinovaná hodnota měření. Nemá to však žádný vliv
na výsledky měření.
Při měření frekvence střídavého napětí „V “ (AC) postupujte
následujícím způsobem:
-
Zapněte DMM a zvolte funkci měření „V “.
-
Stiskněte tlačítko MODE a přepněte přístroj na měření frekvence.
-
Zapojte červený měřící kabel do zdířky V (10) a černý měřící kabel
do zdířky COM (9).
-
Obě měřící sondy připojte paralelně k měřenému objektu
(generátor signálu, obvod, atd.).
-
Na displeji se ukáže frekvence střídavého napětí.
-
Ve vedlejším zobrazení uvidíte procentuální vyjádření trvání impulzu
kladné poloviny vlnového průběhu.
-
Stiskněte tlačítko MODE a přepněte přístroj na zobrazení napětí.
-
Po dokončení měření odstraňte měřící kabely z měřeného objektu a vypněte DMM.
Rozsah „V AC“ má vstupní odpor >9 MΩ. Když se používají otevřené vstupy měření,
může se vzhledem k vysokému vstupnímu odporu zobrazovat nedefinovaná hodnota měření.
Nemá to však žádný vliv na výsledky měření.
c) Měření proudu „A“
Za žádných okolností nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte
se obvodu ani připojovacích bodů, pokud napětí přesahuje 33 V ACrms nebo 70 V DC.
Nebezpečí smrtelného úrazu!
Maximální přípustné napětí v měřeném obvodu nesmí přesáhnout 1000 V (v CAT III),
resp. 600 V (v CAT IV).
Měření proudu vyššího než 6 A se musí provádět maximálně 10 sekund s 15
minutovými přestávkami v měření.
V měřícím rozsahu A nikdy neměřte proud vyšší než 20 A a v rozsahu mA/ µA proud
nad 600 mA. V opačném případě se aktivují pojistky.
Měření proudu začínejte vždy v nejvyšším rozsahu a v případě potřeby ho přepínejte
směrem dolů. Před provedením změny rozsahu a před připojením multimetru vždy
obvod vypněte. Všechny rozsahy měření jsou zabezpečeny pojistkami a chrání se tak
proti přetížení.
Neměřte proudy vyšší než 10 A v rozsahu 10 A a proudy nad 600 mA v rozsahu mA/µA.
V opačném případě se aktivuje pojistka.
Při měření stejnosměrných proudů (A ) postupujte následujícím způsobem:
-
Zapněte multimetr a zvolte požadovanou funkci měření „10 A, mA, nebo µA.
-
Níže uvedená tabulka zobrazuje různé režimy měření a dostupné rozsahy.
Vyberte si rozsah měření a příslušné zdířky měření.
0 - 10 A COM + 10 A
0 - 600 mA COM + µA mA
0 - 600 µA COM + µA mA
-
V závislosti na výběru zapojte červený měřící kabel do zdířky 10 A, nebo µA mA a černý
měřicí kabel do zdířky COM.
-
Obě měřící sondy připojte sériově k měřenému objektu (k baterii, obvodu, atd.), který je
ve vypnutém stavu. Příslušný obvod musí být proto vypnutý ještě před připojením sond.
-
Po připojení obvod zapněte.
-
Na displeji se ukazuje naměřená hodnota.
-
Po dokončení měření obvod znovu vypněte, odstraňte měřící kabely z měřeného objektu
a vypněte DMM.
Při měření střídavých proudů (A ) postupujte následujícím způsobem:
-
Zapněte multimetr a zvolte požadovanou funkci měření „10 A, mA, nebo µA.
Stiskněte tlačítko MODE a přepněte přístroj na rozsah měření AC. Kromě jednotky měření
se na displeji zobrazuje také symbol střídavého proudu ( ). Dalším stiskem tohoto tlačítka
se dostanete k režimu zobrazení AC+DC a zpět.
-
Níže uvedená tabulka zobrazuje různé režimy měření a dostupné rozsahy.
Vyberte si rozsah měření a příslušné zdířky měření.
Funkce měření
Rozsah měření
Zdířky
10 A
0 -
10 A COM + 10 A
mA
0 - 600 mA COM + µA mA
µA
Rozsah měření
Vstupní signál AC
Zdířky
0 - 600 µA COM + µA mA
-
V závislosti na výběru zapojte červený měřící kabel do zdířky 10 A, nebo µA mA
a černý měřící kabel do zdířky COM.
-
Obě měřící sondy připojte sériově k měřenému objektu (k baterii, obvodu, atd.),
který je ve vypnutém stavu. Příslušný obvod musí být proto vypnutý ještě před připojením sond.
-
Po připojení obvod zapněte.
-
Na displeji se ukazuje naměřená hodnota.
-
Po dokončení měření obvod znovu vypněte, odstraňte měřící kabely z měřeného objektu
a vypněte DMM.
Při měření smíchaných proudů „A “ (AC + DC) postupujte následujícím způsobem:
- Zapněte multimetr a zvolte požadovanou funkci měření „10 A, mA, nebo µA.
- Stiskněte tlačítko MODE a přepněte přístroj na režim AC+DC.
-
Displej se přepne na režim zobrazení smíchaných proudů AC + DC.
V hlavním zobrazení se ukazuje hodnota smíchaného proudu a jednotlivé hodnoty
stejnosměrného a střídavého proudu se zobrazují v menších, vedlejších zobrazeních.
- Při výběru rozsahu měření a připojení postupujte stejně, jako u měření stejnosměrného
a střídavého proudu.
- Dalším stiskem tlačítka MODE se dostanete k režimu zobrazení DC atd.
Příslušná polarita naměřené hodnoty stejnosměrného napětí se zobrazuje
pouze ve spodní části displeje.
d) Klešťový adaptér pro měření střídavých proudů
S tímto měřicím přístrojem můžete provádět bezkontaktní měření střídavého proudu,
pokud k němu připojíte klešťový adaptér, který lze zakoupit jako volitelné příslušenství.
Klešťový adaptér se musí připojit do vstupů COM a V. K měření lze používat klešťové adaptéry
s rozsahem měření 30, 300, nebo 3000 A AC a s výstupem střídavého napětí.
Za žádných okolností nepřekračujte maximální přípustné vstupní hodnoty.
Nedotýkejte se obvodu ani připojovacích bodů, pokud napětí přesahuje 33 V ACrms
nebo 70 V DC. Nebezpečí smrtelného úrazu!
Pokud se klešťový adaptér použije ke kontaktu s nebezpečným obvodem,
musí se používat ochranné osobní vybavení.
Vždy dodržujte návod k obsluze a bezpečnostní pokyny klešťového adaptéru.
Při měření proudu klešťovým adaptérem postupujte následujícím způsobem:
- Zapněte multimetr a zvolte funkci měření . Kromě jednotky měření se na displeji zobrazuje
také symbol střídavého proudu ( ).
- Níže uvedená tabulka zobrazuje požadované vstupní signály pro různé rozsahy měření.
Podle charakteru používaného klešťového adaptéru vyberte vhodný rozsah měření.
Rozsah měření se musí nastavit manuálně pomocí tlačítka RANGE.
30 A 100 mV/A
300 A 10 mV/A
3000 A 1 mV/A
COM +
COM +
COM +
- Vložte červený měřicí vodič do zdířky měření . Černý měřicí vodič vložte do zdířky měření COM.
- V případě potřeby nastavte na klešťovém adaptéru vhodný rozsah měření, který musí odpovídat
nastavení na měřicím přístroji.
- Vložte vodič nesoucí proud mezi čelisti klešťového
adaptéru. Polarita je v případě střídavého proudu
irelevantní.
Dejte pozor, abyste vždy měřili jen jeden vodič.
Pokud se měří dva vodiče, proudy se sečtou.
V případě, že se měří současně externí vodič
a nulový vodič, proudy se navzájem vyruší.
- Naměřená hodnota se ukáže na displeji.
- Po dokončení měření odstraňte klešťový adaptér
z měřeného vodiče a vypněte DMM.
e) Měření frekvence
Multimetr můžete použít k měření frekvence napěťového signálu v rozsahu od 10 Hz do 100 MHz.
Maximální vstup je 30 Vrms. Tento režim se nehodí k měření v síti. Dodržujte vstupní hodnoty,
které jsou uvedeny níže v části „Technické údaje“.
- Zapněte multimetr a otočným přepínačem zvolte funkci měření „Hz“. Na displeji se zobrazí „Hz“.
- Zapojte červený měřící kabel do zdířky Hz (10) a černý měřící kabel do zdířky COM (9).
- Oba měřící hroty připojte k objektu, který chcete měřit (generátor signálu, obvod, atd.).
- Na LC displeji se ukáže hodnota frekvence a příslušná jednotka měření.
- Po dokončení měření odstraňte testovací vodiče z měřeného objektu a multimetr vypněte.
Měření trvání impulzu v %
Multimetr můžete použít také k zobrazení trvání impulzu jako procentuálního vyjádření trvání kladné
poloviny vlnového průběhu v poměru k celkové periodě. Na displeji se ukáže také doba trvání impulzu
kladné poloviny vlnového průběhu v milisekundách (ms).
Při měření trvání impulzu v % postupujte následujícím způsobem:
- Zapněte multimetr a otočným přepínačem zvolte funkci měření „Hz“.
Na displeji se zobrazí „Hz“. Stiskněte tlačítko MODE a na displeji se ukáže %.
- Zapojte červený měřící kabel do zdířky Hz (10) a černý měřící kabel do zdířky COM (9).
- Oba měřící hroty připojte k objektu, který chcete měřit (generátor signálu, obvod, atd.).
- V hlavním zobrazení se ukáže trvání kladné poloviny vlnového průběhu v procentuálním
vyjádření. Ve vedlejším zobrazení uvidíte dobu trvání kladné poloviny vlnového průběhu a
frekvenci signálu.
- Po dokončení měření odstraňte testovací vodiče z měřeného objektu a multimetr vypněte.
f) Měření odporu
Zajistěte, aby všechny části obvodu, obvody a komponenty a všechny objekty, které
hodláte měřit, byly odpojeny od proudu a bez napětí.
Při měření velikosti odporu postupujte následujícím
způsobem:
-
Zapněte DMM a zvolte funkci měření „Ω“.
-
Červený měřící kabel zapojte do zdířky Ω (10) a černý
měřící kabel do zdířky COM (9).
-
Vytvořte mezi oběma měřícími hroty kontakt a zkontrolujte,
zda měřící kabely vedou proud. Na displeji přístroje by se
měla zobrazit hodnota odporu přibližně 0 – 0,5 Ω
(vlastní odpor zkušebních kabelů).
-
V případě měření při nízké impedanci stiskněte tlačítko
„REL“ (G), když jsou hroty zkratované, aby se do
následného měření impedance nepromítla impedance
měřících kabelů. Na displeji by se měla ukázat hodnota 0 Ω.
Automatický výběr rozsahu měření se vypne. Ve vedlejším
zobrazení se ukáže rozdíl (symbol delta) a aktuálně
naměřená hodnota.
-
Nyní přiložte dva měřící hroty k měřenému objektu. Za předpokladu, že odpor není příliš vysoký
a jeho obvod není přerušený, na displeji se zobrazí naměřená hodnota. Počkejte, dokud se
výsledek nestabilizuje. Pokud se jedná o odpor vyšší než 1 MΩ, může to trvat několik sekund.
-
Pokud se na displeji přístroje zobrazí symbol „OL“, (overload), znamená to, že jste překročili
měřící rozsah, nebo že je měřený obvod přerušený.
-
Po dokončení měření odstraňte z měřeného odporu hroty měřících kabelů a vypněte multimetr.
Při měření velikosti odporu dejte pozor, aby místa, kterých se dotýkají hroty měřících sond,
nebyly pokryty nečistotou, olejem, kalafunou apod., protože v takovém případě můžou být
výsledky měření nepřesné.
g) Testování diod
Zajistěte, aby všechny části obvodu, obvody a komponenty a všechny objekty,
které hodláte měřit, byly odpojeny od proudu a bez napětí.
-
Zapněte DMM a zvolte funkci měření .
-
Stiskněte dvakrát tlačítko MODE, aby se zvolila správná
funkce měření. Na displeji se ukazuje symbol testování diod
a jednotka Volt (V). Dalším stiskem tlačítka MODE
se přístroj přepne na další funkci měření.
-
Červený měřící kabel zapojte do zdířky Ω (10) a černý
měřící kabel do zdířky COM (9).
-
Přiložte oba hroty měřících sond k sobě a zkontrolujte,
zda měřící kabely vedou elektrický proud. Na displeji
přístroje by se měla zobrazit nulová hodnota napětí
(cca 0,000 V).
-
Přiložte hroty měřících sond k měřenému objektu (diodě).
Červený testovací vodič k anodě (+) a černý testovací vodič
ke katodě (-).
-
Na displeji se zobrazuje kontinuální napětí „UF“ ve voltech
v propustném směru. Pokud se zobrazí OL, dioda se měří v závěrném směru (UR) nebo je dioda
vadná (přerušená). Pro kontrolu proveďte měření na opačných pólech.
-
Po dokončení měření odstraňte z měřeného objektu hroty měřících kabelů a vypněte multimetr.
h) Kontrola propojenosti obvodu
Zajistěte, aby všechny části obvodu, obvody a komponenty a všechny objekty,
které hodláte měřit, byly odpojeny od proudu a bez napětí.
-
Zapněte DMM a zvolte funkci měření .
-
Stiskněte tlačítko MODE, aby se zvolila správná funkce
měření. Na displeji se ukáže symbol měření propojenosti
obvodu a jednotka Ohm (Ω ). Opakovaným stiskem tohoto
tlačítka se přístroj přepne na další funkci měření.
-
Červený měřící vodič zapojte do zdířky Ω (10) a černý měřící
vodič do zdířky COM (9).
-
Naměřená hodnota, která je nižší nebo se rovná 10 Ω,
ukazuje, že obvod je průchodný a v takovém případě
se z přístroje ozve akustická signalizace (pípnutí).
Rozsah měření je do 600 Ω.
-
Pokud dojde k překročení rozsahu měření, nebo když
je měřený obvod přerušený, na displeji se zobrazí „OL“.
-
Po dokončení měření odstraňte z měřeného objektu hroty
měřících vodičů a vypněte multimetr.
i) Měření kapacity
Zajistěte, aby všechny části obvodu, obvody a komponenty a všechny objekty,
které hodláte měřit, byly odpojeny od proudu a bez napětí.
Vždy věnujte pozornost polaritě elektrolytických kondenzátorů.
-
Zapněte DMM a zvolte funkci měření „CAP“.
-
Stiskněte třikrát tlačítko MODE, aby se zvolila správná
funkce měření. Na displeji se zobrazí jednotka kapacity
„nF“. Dalším stiskem tlačítka se přístroj přepne na další
funkci měření.
-
Červený měřící kabel zapojte do zdířky V (10) a černý
měřící kabel do zdířky COM (9).
Protože měřící vstup tohoto digitálního multimetru je
velmi citlivý, může se stát, že se na displeji přístroje
zobrazí nějaká naměřená hodnota i při volně
položených měřících kabelech (bez přiložení hrotů ke
kontaktům kondenzátoru). V takovém případě
stiskněte tlačítko REL, aby se hodnota vynulovala.
Tento postup se doporučuje pro kapacity nižší než
600 nF. Funkce automatického výběru rozsahu je
vypnuta.
-
Nyní přiložte oba hroty měřících kabelů (červený = kladný pól a černý = záporný pól) k měřenému
objektu (kontakty kondenzátoru). Po chvilce se na displeji zobrazí naměřená hodnota kapacity
kondenzátoru. Počkejte, dokud se hodnota neustálí. V případě, že je kapacita vyšší než 40 µF,
to může trvat několik sekund.
-
Pokud dojde k překročení rozsahu měření, zobrazí se na displeji „OL“.
-
Po dokončení měření odstraňte z měřeného objektu hroty měřících kabelů a vypněte multimetr.
j) Měření teploty
Při měření teploty se smí povrchu měřeného objektu dotýkat jen teplotní sonda.
Abyste se vyhnuli chybám v měření, nepřekračujte rozsah provozní teploty multimetru.
Kontaktní senzor teploty se smí používat jen k měření teploty povrchů, které jsou bez
napětí.
Součástí dodávky teplotní sonda, která slouží k měření teplot v rozsahu od -40 °C do +230 °C.
Abyste mohli využít celý měřící rozsah multimetru (-40 až + 1000 °C), budete potřebovat termočlánek
typu K, který je k dostání jako volitelné příslušenství. Pro připojení termočlánků typu K s miniaturním
konektorem použijte přiložený adaptér.
K měření teploty lze použít všechny typy termočlánků K. Naměřená teplota se zobrazuje,
buď v stupních Celsia (°C), Fahrenheita (°F), nebo Kelvina (K)
Při měření teploty postupujte následujícím způsobem:
-
Zapněte DMM a zvolte funkci měření „K Temp“.
Na displeji se zobrazí přednastavená jednotka teploty.
-
Vložte teplotní sondu při zachování správné polarity
do přiloženého adaptéru měření teploty. Konektor termočlánku
lze připojit jen při správné polaritě, a proto nepoužívejte sílu.
-
Vložte měřicí adaptér se správnou polaritou (kladný pól do
zdířky „K-Temp“ (10) a záporný pól do zdířky měření COM (9).
-
Na displeji se ukáže hodnota teploty.
-
Pokud se na displeji zobrazuje „OL“, došlo buď k překročení
rozsahu měření, nebo k odpojení senzoru.
-
Po dokončení měření odpojte sondu a vypněte multimetr.
Jednotku měření teplotu můžete přepnout v menu nastavení. Pokud není připojena teplotní
sonda, můžete pomocí propojky mezi dvěma zdířkami měření (COM a K-Temp) zobrazit
na displeji DMM teplotu prostředí. Protože senzor je umístěn uvnitř přístroje, displej reaguje
na změny teploty jen pomalu. Tato funkce vám pomůže zjistit, zda je DMM po uskladnění
a opětovném uvedení do provozu v správné provozní teplotě. K rychlému změření teploty
se musí použít externí senzor.
k) Bezkontaktní detekce napětí „NCV“
Není přípustné používat tuto funkci jako způsob zjišťování absence napětí s cílem
provádění nějakých prací v elektrickém systému. K tomuto účelu používejte vždy
kontaktní dvojpólovou zkoušečku napětí.
Funkce NCV (bezkontaktní detekce napětí) se používá
k zjištění přítomnosti střídavého napětí na vodičích.
Senzor NCV (13) je umístěn v přední části měřicího přístroje.
Potencionální přítomnost střídavého napětí je signalizována
opticky LED kontrolkou (1) nad displejem. Intenzita světla se
rostoucím napětím nebo zkracováním vzdálenosti postupně
zvyšuje. Tato funkce se aktivuje, jakmile se měřicí přístroj
zapne.
-
Odpojte od měřicího přístroje všechny vodiče,
protože při této funkci je nebudete potřebovat.
-
Zapněte DMM a vyberte libovolnou funkci měření.
-
Pohybujte přední části přístroje směrem k zdroji napětí.
NCV senzor vždy vyzkoušejte nejdříve na známém zdroji
střídavého napětí, abyste se vyhnuli nepřesným
měřením. Pokud přístroj detekuje potencionální
přítomnost střídavého napětí, rozsvítí se LED indikátor.
Intenzita světla závisí na úrovni napětí a na vzdálenosti
živého vodiče.
-
Proveďte test požadovaného vodiče a po jeho dokončení
vypněte DMM.
Velmi citlivý senzor NCV může detekovat napětí, i v případě statické elektřiny.
Jedná se o normální jev a nejde o závadu.
Režim infračervené (IR) termokamery
Abyste získali přesné výsledky měření, teplota měřicího přístroje se musí přizpůsobit
teplotě prostředí. Po přemístění přístroje proto počkejte s měřením, dokud se teplota
nepřizpůsobí prostředí.
Delší měření vysokých teplot na krátkou vzdálenost vede k zahřívání těla měřicího
přístroje a k nepřesným měřením. Abyste získali přesné výsledky měření, pamatujte
si následující pravidlo: Čím vyšší je teplota, tím větší musí být vzdálenost a kratší čas
měření.
Lesklé předměty ovlivňují výsledek měření. Aby se tento vliv kompenzoval, zakryjte lesklé
části povrchu lepicí páskou nebo matnou černou barvou. Termokamera neměří teplotu přes
průhledné povrchy, jako je sklo. Namísto toho změří teplotu na povrchu skla.
Multimetr umožňuje současně měřit teplotu a využívat přitom funkce multimetru.
Můžete tak kombinovat naměřené elektrické hodnoty a distribuci tepla a rychle
tak detekovat potencionální závady systému a odstranit je.
a) Funkce
Infračervené termokamery měří teplotu na povrchu objektu a indikují rozložení tepla v termovizním
snímku se zobrazením nepravých barev.
IR senzor zaznamenává tepelné záření vyzařované, odrážené a přenášené objektem a převádí ho na
teplotní jednotky. Tento měřicí přístroj je vybaven termálním detektorem s rozlišením 80 x 80 pixelů,
tj. při měření zachytává 80 x 80 tepelných bodů.
Vyzařovací charakteristika energie materiálu se vyjadřuje hodnotou emisivity. Čím vyšší je úroveň
emisivity, tím víc tepelného záření dokáže objekt vyzařovat. Mnohé organické materiály a povrchy
mají hodnotu emisivity přibližně 0,95. Kovové povrchy nebo lesklé materiály mají nižší hodnotu
emisivity, což vede k nepřesnostem v měření. Proto se na lesklé kovové povrchy používá vrstva
matné, černé barvy nebo matná lepicí páska a nastaví se příslušná hodnota emisivity.
Hodnoty nastavení emisivity
ε = x.xx nastavení 0.01 - 0.99
Cement (0,94) Led / voda (0,96)
Sklo (0,92) Plast (0,90)
Pokožka (0,98) Dřevo (0,87)
Infračervená čočka je umístěna na zadní straně přístroje a můžete ji chránit krytem (16). Tento kryt
nechávejte zavřený a otevřete ho vždy
jen po dobu IR měření. Zabrání se tak
znečištění čočky.
K zaměření bezkontaktního měření
teploty můžete aktivovat zaměřovací
laser (18), který označí střed měřené
plochy.
Objektiv IR kamery má horizontální
a vertikální torný úhel (FOV) 21°.
Poměr vzdálenosti měření a velikosti
měřené plochy je 220:1.
Uvedený obrázek ukazuje, jaký mají
tyto hodnoty vliv na velikost měřené
plochy.
Dávejte pozor, aby zaměřená plocha
byla alespoň 2 – 3 krát větší, než je nejmenší bod, který chcete měřit IR termokamerou.
Parametry termokamery
Ohnisková
vzdálenost
7,5 mm 21° 21° 9 mm 4,53 mrad 34 µm
Zorný úhel (FOV)
Vodorovně svisle
Délka objektivu
Geometrické rozlišení
otevřeného úhlu
Velikost pixelu
b) Měření IR termokamerou
Při měření teploty IR termokamerou postupujte následujícím způsobem:
- Otočným přepínačem zapněte měřicí přístroj. IR měření lze aktivovat v libovolné funkci měření.
- Stiskněte posuvné tlačítko a otevřete kryt objektivu termokamery (16).
- Stiskněte krátce tlačítko IR (11). Měřicí přístroj se přepne na režim termální kamery a během
2 – 3 sekund se detektor kalibruje.
Proces kalibrace je signalizován krátkým kliknutím. Kalibrace se provádí také pravidelně
během měření a senzor si tak udržuje přesnost v průběhu delších fází měření. Během
kalibrace se senzor zakryje a nedochází k aktualizaci teploty (obraz na displeji zamrzne).
- Po dokončení inicializace se zobrazí termální snímek v nepravých barvách.
- V menu nastavení můžete podle svých požadavků zvolit barevnou paletu, jednotku teploty
a úroveň emisivity. Přednastavené výchozí hodnoty jsou: barevná paleta 1, stupně Celsia
a úroveň emisivity 0,95.
- Na displeji se zobrazuje hodnota teploty uprostřed obrazu (S) a také hodnoty maximální (H)
a minimální (C) teploty. Značky maxima a minima se můžou nahrávat automaticky v závislosti na
nastavení teplotních sond.
- Po dokončení měření vypněte měřicí přístroj a zavřete ochranný kryt objektivu.
Další funkce
Pomocí tlačítek funkcí nebo bodů v menu nastavení se aktivují různé další funkce.
a) Funkce MODE
Některým z tlačítek jsou přiděleny i vedlejší funkce. Vedlejší funkce, jsou označené oblasti otáčení.
Když je chcete aktivovat, stiskněte tlačítko MODE a po každém stisku se DMM přepne na další funkci.
b) Funkce REL
Funkce REL slouží k měření referenční hodnoty, aby se zabránilo ztrátám na vodičích,
které se objevují například během měření odporu. Aktuálně naměřená hodnota se vynuluje
a dojde k nastavení nové referenční hodnoty.
Pro aktivaci této funkce měření stiskněte tlačítko REL. Na displeji se ukáže „ “ a indikátor měření
se nastaví na nulu. Funkce automatického výběru rozsahu se vypne.
Pro vypnutí funkce stiskněte znova tlačítko REL nebo přístroj přepněte na jinou funkci měření.
c) Funkce HOLD
Funkce HOLD přidrží naměřenou hodnotu na displeji a umožní vám její snadnější zachycení
a přečtení.
Pokud se provádí měření na živých vodičích, musíte se před zahájením měření
ubezpečit, že funkce HOLD je vypnuta. V opačném případě nebudou výsledky
měření přesné!
Pokud chcete funkci zapnout, stiskněte krátce tlačítko HOLD (12). Ozve se potvrzující zvukový
signál a na displeji se zobrazí „HOLD“.
Pro vypnutí funkce stiskněte znovu tlačítko HOLD, nebo změňte funkci měření.
d) Pořízení snímku obrazovky
Termální snímky nebo snímek naměřených dat na displeji můžete ukládat na paměťovou microSD
kartu. Obrázky se ukládají v bitmapovém formátu (.bmp) a můžou se později používat ve všech
grafických programech nebo v nějakém tabulkovém procesoru.
- Zapněte měřicí přístroj a vyberte režim IR.
- Ubezpečte se, že v přístroji je vložena paměťová karta (v horní části displeje byste měli vidět
příslušný symbol.
- Proveďte měření. Požadovaný obraz můžete přidržet na displeji tlačítkem HOLD (12).
- V poli funkcí se na displeji ukáže „SAVE“. Stiskněte příslušné tlačítko kurzoru.
- Obrázek se uloží a uslyšíte pípnutí. Uložení snímku může trvat několik minut, ale po několika
sekundách můžete pokračovat v měření.
- Měřicí přístroj vytvoří na paměťové kartě složku s názvem „record“, do které se obrázky ukládají
podle potřeby i s časovým razítkem v názvu následujícím způsobem:
Rok měsíc den hodina minuta sekunda.bpm.
Například: 180819142658.bmp.
e) Čtení a vymazání snímků
Data na paměťové kartě můžete vyvolat buď na měřicím přístroji, nebo na počítači.
Pokud chcete obrázky zobrazit na displeji měřicího přístroje, postupujte následujícím
způsobem:
- Stiskněte tlačítko MENU, aby se otevřelo menu nastavení.
- Vyberte položku „Memory“ a poté „Retrieve photos“.
- Jednotlivé obrázky vybíráte dvěma tlačítky kurzoru (< a >).
- Pokud na kartě nejsou dostupné žádné obrázky, na displeji se ukáže „No photo“.
Při vymazání všech obrázků na paměťové kartě postupujte následujícím způsobem:
- Stiskněte tlačítko MENU, aby se otevřelo menu nastavení.
- Vyberte položku „Memory“ a poté „Delete photos“.
- Chcete-li obrázky vymazat, stiskněte opakovaně tlačítko kurzoru (<), dokud se oranžově
nezvýrazní souhlas s vymazáním „Yes“. Poté vymazání potvrďte tlačítkem MENU.
Pokud vyberte „No“, vymazání obrázků se neprovede.
Obrázky na paměťové kartě nelze mazat jednotlivě. Musí se vždy vymazat všechny.
K jejich třídění je potřeba počítač.
f) Automatický záznam naměřených dat (datalogger)
Pomocí funkce „Record“ v menu nastavení lze zaznamenat a uložit maximálně 16 sérií měření
elektrických hodnot. Tato funkce záznamníku dat má nastavitelné parametry, jako je vzorkovací
interval a doba záznamu. Naměřená data se ukládají interně a lze je zobrazit jen na měřicím přístroji
jako vývojový diagram.
Vzorkovací interval (sample Interval“ a dobu trvání (duration) můžete nastavit v menu nastavení
pod položkou „Recording“, kde lze také data vyvolat, nebo vymazat.
Záznam dat se zahájí pod položkou menu „Start recording“. Nahrávají se naměřená data
přednastavené funkce měření a její parametry. Záznam se spustí tlačítkem MENU.
Na displeji se ukáže „Recording“ a také čas začátku, zbývající čas a vzorky.
Když uplyne doba záznamu, danou sérii měření můžete uložit stisknutím tlačítka kurzoru na [SAVE ^].
Výběrem položky [Close >] se série měření ukončí bez uložení dat.
Když chcete záznam dat předčasně ukončit, vyberte tlačítkem kurzoru funkci [STOP >].
Když se paměťová karta zaplní, na displeji se ukáže „Memory full“.
g) Naměřená data (datalogger)
Naměřená data, která jsou uložena na paměťové kartě, můžete vyvolat ve funkci „Recording“ v menu
nastavení.
Pod položkou menu „Retrieve“ můžete vybrat požadovanou sérii měření a zobrazit ji jako vývojový
diagram.
Série měření vybíráte tlačítky kurzoru (< a >).
Grafické zobrazení trendu vývoje (TREND) zobrazíte tlačítkem MODE.
Prostřední kurzor [^] (DELETE) použijete k vymazání série měření. Tlačítkem HOLD se zobrazení
zavře (CLOSE).
V zobrazení trendu vývoje se naměřená data ukazují jako graf XY. Pomocí tlačítek kurzoru se šipkami
(< a >) můžete vybrat jednotlivé kroky záznamu a příslušná hodnota se ukáže vlevo.
Prostředním tlačítkem kurzoru „ZOOM“ se nastavuje faktor přiblížení 1 – 4, kterým se prodlužuje
časová osa.
Tlačítko HOLD (CLOSE) zavírá zobrazení.
h) Vymazání naměřených dat (datalogger)
Naměřená data, která jsou uložena na paměťové kartě, můžete vymazat ve funkci „Recording“ v menu
nastavení.
Všechny série měření vymažete v menu nastavení, kde ve funkci „Recording“ vyberete položku menu
„Delete all recordings“. Jednotlivé série měření můžete vymazat v nabídce „Retrieve“.
Po výběru položky „Delete all recordings“ musíte vymazání potvrdit stisknutím navigačního tlačítka
se šipkou doleva (<), aby se oranžově zvýraznila položka „Yes“. Výběr pak potvrďte stisknutím tlačítka
MENU. Výběrem a potvrzením položky „No“ se vymazání zruší.
Aktuální parametry paměti vyvoláte pod položkou menu „Memory“. Parametry jsou důležité, protože
velikost paměti měřicího přístroje je limitovaná.
i) LED svítilna
Přístroj má na zadní straně integrovanou bílou LED svítilnu, která slouží k osvětlení tmavých míst
na měřeném objektu. Světlo se zapíná a vypíná, když stisknete a asi 2 sekundy podržíte tlačítko IR.
Svítilna zůstane zapnuta, dokud se tlačítkem manuálně nevypne, resp. dokud se DMM nevypne
otočným ovladačem (poloha OFF), nebo dokud se neaktivuje funkce automatického vypnutí.
j) Automatické vypnutí
DMM umožňuje automatické vypnutí po uplynutí přednastaveného času nečinnosti.
Šetří se tak výkon akumulátoru a prodlužuje se jeho životnost.
Po automatickém vypnutí multimetr znova zapnete, když stisknete libovolné tlačítko.
Funkci automatického vypnutí můžete aktivovat pod položkou menu „Auto Power OFF“ v menu
nastavení. Funkci zde můžete také vypnout výběrem a potvrzením možnosti „Off“.
Čištění a údržba
a) Obecně
Aby bylo možné zaručit přesnost měření po delší dobu, měl by se multimetr kalibrovat alespoň
1x za rok.
Kromě příležitostného čištění a výměny záložní baterie a pojistky nevyžaduje měřicí přístroj žádnou
údržbu. Pokyny k výměně baterie a pojistky najdete níže.
Pravidelně kontrolujte technickou bezpečnost přístroje a měřících kabelů.
b) Čištění pláště přístroje
Při čištění přístroje dodržujte vždy následující bezpečnostní pokyny:
Neotvírejte kryt přístroje a neodstraňujte z něj žádné komponenty, ledaže by je bylo
možné odstranit pouze rukou. Může dojít k odhalení součástí, které jsou pod proudem.
Před čištěním a prováděním údržby odpojte od multimetru měřící kabely a všechny
měřené objekty. DMM vypněte.
K čištění nepoužívejte abrazivní čisticí prostředky, líh apod. Tyto látky by mohly způsobit narušení
povrchu přístroje. Jejich výpary jsou navíc nebezpečné a hořlavé. Při čištění nepoužívejte ani ostré
nástroje, šroubováky, kovové kartáčky a podobné předměty.
Přístroj, jeho displej a měřící vodiče čistěte jen antistatickým, lehce navlhčeným hadříkem. Před
dalším použitím nechte multimetr zcela vyschnout.
c) Čištění objektivu
Volně usazené částečky čistěte stlačeným vzduchem a zbytky nečistot vytřete jemným kartáčkem
určeným pro čištění objektivů. Povrch čočky čistěte čisticím hadříkem určeným pro čištění objektivů
nebo jiným čistým a měkkým hadříkem, který nepouští vlákna.
Otisky prstů a jiné zbytky mastnoty můžete odstranit hadříkem navlhčeným ve vodě nebo v roztoku
pro čištění objektivů.
K čištění čočky nepoužívejte rozpouštědla, líh ani hrubé tkaniny.
Během čištění na povrch objektivu příliš netlačte.
Po vyčištění zavřete kryt objektivu.
d) Výměna záložní baterie
K zachování určitých parametrů, jako např. času a data i při výměně akumulátoru má tento měřicí
přístroj vestavěnou knoflíkovou baterií CR1220,
která vydrží několik let. V případě, že datum a čas
se po vypnutí měřicího přístroje ztratí, musíte
záložní baterii vyměnit. Při její výměně se musí
zachovat mimořádná opatrnost, protože bude nutné
otevřít tělo přístroje.
Při výměně baterie postupujte následujícím
způsobem:
-
Odpojte od multimetru všechny měřící vodiče
a vypněte jej.
-
Vhodným šroubovákem vyšroubujte 6 šroubků
v krytu schránky baterie na zadní straně
přístroje.
-
Opatrně oddělte od sebe dvě části pláště.
Horní část vyklopte směrem doprava a vejte přitom pozor, aby se neuvolnily nějaké kabely
Pojistka
F1 F2
Funkce měření
Hodnota
Rozměry
nebo konektory.
-
Nyní máte přístup k záložní baterii a k pojistce.
-
Knoflíkovou baterii uvolněte malým plochým šroubovákem. Stiskněte opatrně dva pozlacené
plíšky, které drží baterii směrem k pojistce, aby se baterie uvolnila.
-
Vložte do držáku novou baterii stejného typu (CR1220).
-
Opakujte uvedený postup v obráceném pořadí a kryt přístroje znovu pečlivě uzavřete.
-
Měřicí přístroj je nyní připraven k použití.
Nepoužívejte nikdy měřicí přístroj s otevřeným krytem schránky baterie a pojistky.
NEBEZPEČÍ SMRTELNÉHO ÚRAZU!
Starou baterii nenechávejte v přístroji. I baterie, které jsou odolné proti vytečení,
můžou časem korodovat a můžou se z nich uvolnit chemikálie, které jsou nebezpečné
pro zdraví a můžou přístroj poškodit.
Nenechávejte baterie volně ležet kolem. Mohly by je spolknout děti nebo domácí
zvířata. Pokud by k tomu došlo, vyhledejte okamžitě lékařskou pomoc.
Vyjměte z přístroje baterii, pokud ho delší čas nebudete používat.
.
e) Výměna pojistek
Měřící rozsahy měření proudu jsou zajištěny vysoce výkonnými pojistkami.
Pokud zjistíte, že měření v rozsahu 10 A, mA a µA není možné provést, musíte příslušnou
pojistku vyměnit.
Při výměně pojistky postupujte následujícím způsobem:
-
Odpojte připojené měřící vodiče od měřeného obvodu a od měřicího přístroje. Vypněte DMM.
-
Podle výše uvedeného popisu otevřete kryt schránky (viz „Výměna záložní baterie“).
-
Vyměňte vadnou pojistku za novou pojistku stejného typu a jmenovitého napětí. Pojistky mají
následující specifikaci:
10 A mA/µA
FF 10mA / 1000 V 30 kA FF 800 mA / 1000 V
-
Schránku baterie a pojistek znovu opatrně zavřete.
Z bezpečnostních důvodů není dovoleno používat opravovanou pojistku
nebo přemosťovat držák pojistky. Může to vést k požáru nebo k explozi.
Nikdy nepoužívejte měřicí přístroj s otevřeným krytem baterie a pojistek.
10 x 38 mm 6 x 32 mm
f) Aktualizace firmwaru
Firmware multimetru můžete aktualizovat a aplikovat tak změny a vylepšení provozního softwaru.
K aktualizaci se použije paměťová microSD karta.
Ubezpečte se, že akumulátor je plně nabitý. Aktualizace se nesmí přerušit, protože by se tím ohrozila
funkčnost přístroje.
Při aktualizaci firmwaru postupujte následujícím způsobem:
-
V menu nastavení zkontrolujte pod položkou „Information“ aktuálně používanou verzi firmwaru.
-
Porovnejte číslo této verze s nově dostupnou verzí.
-
Odpojte všechny měřicí vodiče a vypněte měřicí přístroj.
-
Vyjměte paměťovou kartu ze schránky akumulátoru.
-
Pokud používáte novou paměťovou kartu, dávejte pozor, aby byla naformátovaná ve formátu
FAT32.
-
Vložte microSD kartu do čtečky karet na počítači. V případě potřeby použijte přiložený adaptér
SD karty.
-
Vytvořte na kartě složku s názvem „fw“.
-
Zkopírujte do vytvořené složky binární soubory „CRC.bin a „firmware.bin.
-
Vložte paměťovou kartu do měřicího přístroje a přístroj znovu opatrně zavřete.
-
Pokud je měřicí přístroj zapnutý, tak ho vypněte.
-
Stiskněte palcem čtyři tlačítka kurzoru a prostřední tlačítko MENU a podržte je.
-
Nyní zapněte měřicí přístroj a poté stiskněte 5x rychle po sobě současně dvě tlačítka „HOLD“
a „IR“. Uvolněte všechny tlačítka.
-
Na displeji se zobrazí zpráva „Upgrading! Please do not power off!“.
V průběhu aktualizace měřicí přístroj nikdy nevypínejte.
-
Na displeji se zobrazuje průběh aktualizace a po jejím dokončení se měřicí
přístroj inicializuje a můžete ho používat obvyklým způsobem.
-
Pod položkou „Information“ v menu nastavení by se nyní měla zobrazovat
nová verze firmware.
g) Uskladnění měřicích sond
Měřicí sondy můžete pohodlně uložit zaklapnutím do držáků na zadní straně
měřicího přístroje. Nemusíte se pak obávat, že je ztratíte.
Bezpečnostní pokyny
Z hlediska bezpečnosti opustil přístroj výrobu v perfektním stavu.
K udržení tohoto stavu a k zajištění bezpečného provozu musí uživatel dodržovat bezpečnostní
pokyny a varování, které jsou obsaženy v tomto návodu k obsluze.
Z bezpečnostních a schvalovacích důvodů není dovoleno provádět žádné zásahy do přístroje
nebo ho nějakým způsobem upravovat.
Pokud si nejste jisti správným zapojením přístroje nebo způsobem jeho použití, požádejte
o radu odborníka.
Měřicí přístroje a jejich příslušenství nejsou hračky a musí se uchovávat mimo dosah dětí.
Při použití přístroje v komerčních zařízeních se musí dodržovat bezpečnostní předpisy pro
prevenci vzniku nehod.
Ve školách, tréninkových centrech a zájmových dílnách, se musí měřicí přístroj a jeho
příslušenství používat jen pod pečlivým dohledem vyškoleného personálu.
To samé platí, pokud tento měřicí přístroj používají osoby se sníženými fyzickými schopnostmi.
Před každým měřením se přesvědčte, že na multimetru je nastavena
správná měřící funkce.
Pokud používáte měřící kabely bez ochranných krytů, měření mezi
multimetrem a potenciálem země nesmí přesáhnout přepěťovou
kategorii CAT II.
Když se provádí měření v kategorii CAT III, musí se na měřicí sondy
nasadit přiložené ochranné krytky (délka volného kontaktu max. 4
mm), aby se při měření zabránilo vzniku náhodných zkratů.
Před každou změnou měřícího rozsahu se musí měřící kabely odpojit od měřeného objektu.
Maximální napětí mezi vstupy měřicího přístroje a zemním potenciálem nesmí v žádném případě
překročit hodnotu 1000 V DC/AC v kategorii CAT III, nebo 600 V AC/DC v CAT IV.
Buďte zvláště opatrní při měření střídavých napětí vyšších než 33 V (AC) nebo stejnosměrných
napětí vyšších než 70 V DC! Při dotyku vodičů již s těmito napětími můžete utrpět životu
nebezpečný úraz elektrickým proudem.
Aby se zabránilo úrazu elektrickým proudem, nesmíte se během měření v žádném případě
dotýkat přímo nebo nepřímo připojení a měřených bodů. Při měření nesahejte rukou za určenou
plochu držáku měřící sondy, která je zakončena dotekovou zarážkou.
Před každým měřením zkontrolujte měřicí přístroj a měřící kabely, zda nedošlo k nějakému
poškození. Nikdy neprovádějte měření, zjistíte-li poškození izolace měřících kabelů.
Přiložené měřicí kabely mají indikátor porušení izolace. V případě narušení vnější izolace
se objeví druhá izolační vrstva, která má jinou barvu. V takovém případě přerušte práci a měřicí
kabel okamžitě vyměňte.
Nepoužívejte multimetr těsně před, během a hned po bouřce (možnost blesků! / vysoké
Problém
Možná příčina
Návrh řešení
v měřícím rozsahu
10 A.
měření
10 A?
energetické přepětí!). Přesvědčte se, že Vaše ruce, obuv, oděv, podlaha, přepínače a jejich
komponenty, atd. jsou suché.
Nepoužívejte nikdy přístroj v těsné blízkosti:
- Silných elektromagnetických polí
- Antén vysílačů a vysokofrekvenčních generátorů
V opačném případě nemusí být výsledky měření správné.
Pokud máte důvod si myslet, že s přístrojem není možné déle bezpečně pracovat, vypněte
jej a zabezpečte proti neúmyslnému spuštění. Bezpečný provoz přístroje nelze déle zaručit,
pokud přístroj:
-
jeví zřejmé známky poškození
-
nepracuje správně, nebo vůbec
-
byl skladován delší dobu v nevhodných podmínkách
-
byl vystaven mimořádným otřesům při dopravě.
Nezapínejte nikdy přístroj hned po přechodu z chladného do teplého prostředí. Výrobek by mohl
být poškozen vytvořenou kondenzací. Než jej zapnete, počkejte, až dosáhne pokojové teploty.
Nenechávejte obalový materiál bez dozoru, protože by se mohl stát nebezpečnou hračkou pro
děti.
Lithiový akupack a nabíječka
Li-Ion akumulátor nabíjejte vždy jen přiloženým nabíjecím adaptérem.
Použití jiné nabíječky může vést k výbuchu akumulátoru.
Akumulátory skladujte při pokojové teplotě, a pokud to je možné, používejte k jejich uskladnění
speciální obal (např. Li-Pol sáčky jako v modelářství).
Akumulátor se nesmí vystavovat teplotám nad 60 ºC (např. uvnitř auta v létě, atd.).
Akumulátor se nesmí namočit nebo navlhnout.
Nabíjený akumulátor mějte neustále pod dohledem. V případě, že se objeví nějaké zvláštní
okolnosti (např. když se akupack nafoukne), nabíjení okamžitě zastavte.
Baterie/akumulátory se nikdy nesmí zkratovat, rozebírat nebo vhazovat do ohně.
Nikdy nenabíjejte obyčejné baterie, které k tomu nejsou určené. Hrozí nebezpečí výbuchu!
Aby se zabránilo vytečení akumulátoru, vyjměte ho z přístroje, pokud nebudete multimetr delší
dobu používat. Vytečené nebo poškozené akumulátory mohou při kontaktu s pokožkou způsobit
poleptání. Pro při manipulaci s poškozeným akumulátorem používejte ochranné rukavice.
Akumulátory se musí uchovávat mimo dosah dětí. Nenechávejte je volně ležet, protože existuje
nebezpečí, že by je mohly spolknout děti nebo domácí zvířata.
Nabíječku při nabíjení položte na ohnivzdorný a teplu odolný povrch.
Síťová zásuvka, do které se nabíječka připojí, musí být v blízkosti nabíječky a snadno dostupná.
Nedotýkejte se zástrčky napájecího adaptéru mokrýma rukama.
Hrozí nebezpečí smrtelného úrazu zásahem elektrického proudu.
Laser
Tento výrobek je klasifikován, jako laserové zařízení třídy 2. Označení laseru v různých jazycích
jsou součástí balení. Pokud označení na laseru není napsáno v jazyku, kterým se mluví ve Vaší
zemi, označte prosím laser příslušným značením.
POZOR LASEROVÉ ZAŘÍZENÍ
NEVYSTAVUJTE OČI PŘÍMÉMU OZÁŘENÍ
LASEROVÉ ZAŘÍZENÍ TŘÍDY 2
Vlnová délka 630 - 670 nm;
Max. výstupní výkon: <1 mW
EN 60825- 1:2014
Vodní pára, prach, kouř a/nebo výpary můžou narušit optické vlastnosti a vést k chybným
měřením.
Pokud provozujete laserové zařízení, musíte se vždy ujistit, že laserové paprsky jsou směrovány
tak, aby se ve směru jejich projekce nepohybovaly žádné osoby a ani nechtěně odrážené paprsky
(např. od zrcadlících objektů) nemohly směrovat do prostoru, ve kterém se pohybují lidé.
Laserové záření může být nebezpečné, pokud laserový paprsek, nebo jeho odraz zasáhne
nechráněné oči. Proto se ještě předtím než použijete laserové vybavení, seznamte s platnými
právními předpisy a pokyny pro provoz takového laserového zařízení.
Nikdy se nedívejte přímo do laserového paprsku a nikdy jej nemiřte na lidi nebo na zvířata.
Laserové záření může mít za následek vážné poranění očí.
Nedívejte se do laserového paprsku za žádných okolností pomocí optických nástrojů
(např. zvětšovacích skel, nebo dalekohledů). Zvýšilo by se tím nesmírně riziko poranění očí.
V případě, že laserové záření zasáhne oči, musíte oči okamžitě zavřít a odvrátit hlavu směrem
od laserového paprsku.
Pokud dojde k narušení zraku laserovým paprskem, neprovádějte žádné aktivity, které jsou
spojeny s bezpečností provozu, jako např. řízení strojů, práce ve velkých výškách nebo v blízkosti
komponentů vysokého napětí.
Nesměrujte laserový paprsek do zrcadel nebo na zrcadlící povrch.
Nekontrolovaný odražený paprsek může zasáhnout lidi, nebo zvířata.
Úpravy a údržbu laseru musí provádět jen zkušený odborník, který si je vědom možného
nebezpečí. Nesprávně provedené práce na laseru můžou mít za následek nebezpečné laserové
záření.
Pozor: Použití vybavení nebo postupy, které jsou v rozporu s obsahem tohoto návodu k obsluze,
můžou vést k ohrožení nebezpečným laserovým zářením.
Dodržujte také bezpečnostní pokyny v dalších částech návodu.
Řešení problémů
Multimetr nepracuje. Není slabý akumulátor? Zkontrolujte stav akumulátoru
a v případě potřeby ho nabijte.
Ztratil se systémový datum
a čas.
Je slabá záložní baterie. Zkontrolujte záložní baterii
a vyměňte ji podle pokynů
v návodu.
Naměřená hodnota se nemění. Nevybrali jste špatnou funkci
měření (AC/DC)?
Zkontrolujte displej (AC/DC)
a v případě potřeby přepněte
funkce.
Jsou měřicí kabely správně
připojeny ke zdířkám?
Ověřte si připojení měřicích
kabelů.
Není aktivní funkce HOLD? Vypněte funkci HOLD.
Nelze provést měření
Nelze provést měření v
měřícím rozsahu mA/µA.
Není vadná pojistka pro rozsah
Není vadná pojistka pro rozsah
měření mA/µA ?
Zkontrolujte pojistku 10 A F1.
Zkontrolujte pojistku 800mA
F2.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Recyklace
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
600,0 µA
0,1 µA
Rozsah
Př
esnost
Rozliše
ní
AC AC + DC
Rozsah
Př
esnost
Rozlišení
50 –
60 Hz 61 Hz
– 1 kHz
30,00 A
0,1 µA
Ochrana proti přepětí 1000 V
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
a) Měřicí přístroj
Displej 6000 bodů (digit)
Rozlišení displeje 80 x 80 pixelů, 6,1 cm
Interval měření cca 3 měření za sekundu
Metoda měření Skutečná efektivní hodnota (True RMS)
Délka měřícího kabelu cca 120 cm
Vzdálenost mezi zdířkami 19 mm (COM – V)
Indikátor nebezpečného napětí ≥30 V AC-DC
Automatické vypnutí Po 15-30-60 min. (funkce se může vypnout)
Provozní napětí Li-Ion akupack 7,4 V 1500 mAh
Provozní podmínky +5 až 40 ºC (relativní vlhkost < 75%)
Provozní nadmořská výška Max. 2 000 m
Skladovací podmínky -20 až 60 ºC (relativní vlhkost < 80%)
Hmotnost cca 559 g
Rozměry (D x Š x V) 197 x 78 x 57 mm
Kategorie měření CAT III 1000 V; CAT IV 600 V
Stupeň kontaminace 2
Bezpečnost podle EN61010-1
Ochrana IP65
Třída ochrany II
b) Napájecí adaptér
Provozní napětí 100 – 240 V, 50/60 Hz
Výstup 12 V DC, 2,0 A
Třída ochrany II
Přípustná odchylka měření
Přesnost se uvádí v ± (% naměřené hodnoty + počet jednotek (digitů) nejnižšího místa displeje
v zvoleném rozsahu).
Tato přesnost platí po dobu 1 roku při teplotě + 23 °C ± 5 °C, při nekondenzující relativní vlhkosti
vzduchu menší než 75 %. Tepelný koeficient: +0,1 x (specifikovaná přesnost)/1 ºC mimo
specifikovaný rozsah teploty.
Přesnost měření nemusí platit, pokud se měří ve vysokofrekvenčním elektromagnetickém poli.
Stejnosměrné napětí V/DC
Střídavé napětí V/AC TRMS
50 – 60 Hz 61 Hz – 1 kHz
6,000 V
60,00 V 0,01 V
600,0 V 0,1 V
± (0,8% + 5) ± (2,4% + 5)
0,001 V
1000 V 1 V
Specifikovaný měřící rozsah: 10 – 100% měřícího rozsahu, sinusový průběh
Ochrana proti přepětí 1000 V; Impedance: >9 MΩ
Přesnost funkce PEAK: ±10% naměřené hodnoty, čas záznamu špičky: 1 ms
Napětí AC + DC TRMS
6,000 V
60,00 V 0,01 V
600,0 V 0,1 V
± (2,4% + 20)
0,001 V
1000 V 1 V
Rozsah frekvence: 50 Hz – 1 kHz; Ochrana proti přetížení 1000 V, Impedance: >10 MΩ
Stejnosměrný proud A/DC
6000 µA 1 µA
± (0,9% + 5)
60,00 mA 0,01 mA
600,0 mA ± (0,9% + 8) 0,1 mA
10,00 A ± (1,5% + 8) 0,01 A
Ochrana proti přetížení 1000 V
Pojistka: µA/mA = vysoce výkonná keramická pojistka FF 800 mA/1000 V
10 A = vysoce výkonná keramická pojistka FF 10 A/1000 V
≤6 A = trvalé měření, >6 A = max. 10 sekund s přestávkou 15 min.
Střídavý proud A/AC TRMS
600,0 µA
6000 µA 1 µA
60,00 mA 0,01 mA
± (1,2% + 5) ± (3,0% + 20)
0,1 µA
600,0 mA 0,1 mA
10,00 A ± (1,5% + 5) ± (3,0% + 20) 0,01 A
Specifikovaný měřící rozsah: 5 – 100% měřícího rozsahu, sinusový průběh
Ochrana proti přepětí 1000 V; Frekvenční rozsah 50 Hz – 1 kHz
Pojistka: µA/mA = vysoce výkonná keramická pojistka FF 800 mA/1000 V
10 A = vysoce výkonná keramická pojistka FF 10 A/1000 V
≤6 A = trvalé měření, >6 A = max. 10 sekund s přestávkou 15 min.
Přesnost funkce PEAK: ±10% naměřené hodnoty
Měření střídavého proudu klešťovým adaptérem A/AC
600,0 mV
6,000 V 0,001 V
60,00 V 0,01 V
600,0 V ± (0,2% + 5) 0,1 V
1000 V 1 V
Ochrana proti přepětí 1000 V; Impedance: >10 MΩ
± (0,09% + 5)
0,1 mV
300,0 A 1 µA
± (0,8% + 5) ± (2,4% + 5)
3000 A 0,01 mA
Odpor
Rozsah
Př
esnost
Roz
lišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost*
Rozlišení
Rozsah
Rozsah frekvence
Zobrazení
Testovací
napětí
Rozlišení
Rozsah měření
Rozlišení
Bezkontaktní detekce napětí
600,0 Ω* ± (0,5% + 10) 0,1 Ω
6,000 kΩ
60,00 kΩ 0,01 kΩ
600,0 kΩ 0,1 kΩ
± (0,5% + 5)
0,001 kΩ
6,000 MΩ 0,001 MΩ
60,00 MΩ ± (2,5% + 10) 0,01 MΩ
Ochrana proti přetížení 1000 V
Testovací napětí: přibližně -0,5 V, Testovací proud: přibližně -0,3 mA
* Přesnost v rozsahu měření ≤600 Ω po odečtu odporu měřícího kabelu
Kapacita
60,00 nF ± (1,5% + 20) 0,01 nF
600,0 nF ± (1,2% + 8) 0,1 nF
6,000 µF ± (1,5% + 8) 0,001 µF
60,00 µF ± (1,2% + 8) 0,01 µF
600,0 µF ± (1,5% + 8) 0,1 µF
6,000 mF ± (2,5% + 20) 0,001 mF
Ochrana proti přetížení 1000 V
Frekvence „Hz“ (elektrická)
40 Hz – 10 kHz ±0,5% 0,01 Hz – 0,001 kHz
Citlivost: 2 Vrms
Ochrana proti přetížení 1000 V
Frekvence „Hz“ (elektronická)
60,00 Hz
0,01 Hz
600,0 Hz 0,1 Hz
6,000 kHz 0,001 kHz
60,00 kHz 0,01 kHz
± (0,09% + 5)
600,0 kHz 0,1 kHz
10,00 MHz 0,01 MHz
Úroveň signálu (bez podílu stejnosměrného napětí při střídě 20 – 80%):
≤100 kHz: >2 Vrms
>100 kHz: >5 Vrms
Ochrana proti přetížení 1000 V
Střída
100 – 1000 V 50 – 60 Hz Síla signálu nespecifikována
Testování diod
Přibližně 3,3 V DC 0,001 V
Ochrana proti přepětí 1000 V; testovací proud: <1,5 mA
Akustický test propojenosti obvodu
600 Ω 0,1 Ω
≤10 Ω trvalá zvuková signalizace; ≥50 Ω bez zvukové signalizace
Ochrana proti přetížení 1000 V
Testovací napětí přibližně 1 V
Testovací proud 0,3 A
Termokamera
Rozsah IR měření: -20 až +260 ºC
Termální citlivost (NETD) <0,1 ºC / 100 mK (při +30 ºC (+86 ºF))
Přesnost: ±3 ºC (5,4 ºF), nebo 3% naměřené hodnoty
Rozlišení obrazu: 80 x 80 pixelů
Velikost pixelu: 34 µm
Zorný úhel (svisle/vodorovně): 21º x 21º
Snímkovací frekvence: 50 Hz
Měřicí IR optika: 20:1
Ohnisko: Pevné
Min. rozsah ohniskové vzdálenosti: 0,5 m
Detektor (FPA): Nechlazený mikro bolometr
Spektrální rozsah: 8 – 14 µm
Ohnisková vzdálenost: 7,5 mm
Geometrické rozlišení (okamžité zorné pole): 4,53 mrad
Poměr vzdálenosti měření a velikosti měřené
plochy
Nikdy nepřekračujte maximální vstupní hodnoty. Nedotýkejte se žádných obvodů
220:1
nebo částí obvodů, pokud mají vyšší napětí než 33 V ACrms nebo 70 V DC.
Nebezpečí smrtelného úrazu.
5,0% až 95% ± (1,2% + 2) 0,1%
Ochrana proti přetížení 1000 V
Úroveň signálu (bez podílu stejnosměrného napětí:
Šířka impulzu frekvenčního rozsahu: 40 Hz – 10 kHz
Amplituda impulzu: ±5 Vrms (100 ms až 100 µs)
Teplota typ K
-40 až 600 °C
+600 až +1000 °C 1 °C
-40 až +600 °F
+600 až +1800 °F 1 °F
Ochrana proti přetížení 1000 V, vstup senzoru: typ K
Při dlouhodobém měření se může hodnota na displeji zvýšit o 2 °C.
Přesnost se vztahuje jen na měřicí přístroj bez odchylky senzoru při stabilní teplotě prostředí ±1 °C.
± (1,5% + 3 °C)
± (1,5% + 5,4 °F)
0,1 °C
0,1 °F
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmě tem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/11/2018
Loading...
