Einführung

Sehr geehrter Kunde,

mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade- und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet. Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leistungsverhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.

Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

Inhaltsverzeichnis

Einführung ..............................................................................................................................................4

Bestimmungsgemäße Verwendung......................................................................................................5

Bedienelemente ......................................................................................................................................6

Sicherheits- und Gefahrenhinweise......................................................................................................7

Funktionsbeschreibung ........................................................................................................................9

Inbetriebnahme ......................................................................................................................................9

Anschluss des Netzkabels ..................................................................................................................9

Aufstellen des Gerätes........................................................................................................................9

Ausgangsspannung von Ausgang A und B einstellen ......................................................................10

Ausgangsstrom von Ausgang A und B einstellen..............................................................................10

Ausgangsspannung von Ausgang C einstellen ................................................................................11

Anschluss eines Verbrauchers............................................................................................................11

Individualbetrieb................................................................................................................................12

Parallelbetrieb ..................................................................................................................................12

Serienbetrieb ....................................................................................................................................14

Serienbetrieb mit Master-Regelung ..................................................................................................15

Fernsteuerbetrieb „Remote“..............................................................................................................16

Fühlerbetrieb „Sense“ ......................................................................................................................17

Entsorgung............................................................................................................................................18

Wartung und Reinigung ......................................................................................................................18

Netzsicherung wechseln ..................................................................................................................18

Behebung von Störungen....................................................................................................................19

Technische Daten ................................................................................................................................20

Bestimmungsgemäße Verwendung

Das Labornetzgerät dient als potentialfreie DC-Spannungsquelle zum Betrieb von Kleinspannungsverbrauchern. Es stehen drei einstellbare und voneinander unabhängige Ausgänge zur Verfügung. Die Ausgänge A und B können über Tasten miteinander verschaltet und geregelt werden. So kann auf einfache Weise eine Spannungs- oder Stromverdoppelung erzielt werden. Bei der Reihenschaltung der Ausgänge können berührungsgefährliche Spannungen >75 V/DC erzeugt werden. Ab dieser Spannung müssen aus Sicherheitsgründen schutzisolierte Leitungen/Messkabel zum Einsatz kommen. Der Anschluss erfolgt über 4 mm Sicherheits-Buchsen.

Die Ausgangsdaten der Labornetzgeräte sind wie folgt:

Best.-Nr. Artikelbezeichnung Ausgang A Ausgang B Ausgang C 51 27 73 VSP 2206 0,1 - 20 V/DC 0,1 - 20 V/DC 0,1 - 6 V/DC

0 - 6 A 0,1 - 6 A max. 1,5A

51 27 74 VSP 2403 0,1 - 40 V/DC 0,1 - 40 V/DC 0,1 - 6 V/DC

0 - 3 A 0 - 3 A max. 1,5A

51 27 75 VSP 2405 0,1 - 40 V/DC 0,1 - 40 V/DC 0,1 - 6 V/DC

0 - 5 A 0 - 5 A max. 1,5A

51 19 19 VSP 2410 0,1 - 40 V/DC 0,1 - 40 V/DC 0,1 - 6 V/DC

0 - 10 A 0 - 10 A max. 1,5A

51 27 76 VSP 2653 0,1 - 65 V/DC 0,1 - 65 V/DC 0,1 - 6 V/DC

0 - 3 A 0 - 3 A max. 1,5A

Spannung und Stromstärke ist bei Ausgang A und B bzw. die Spannung bei Ausgang C stufenlos regelbar. Die Spannungs- und Stromanzeige von Ausgang C erfolgt per Tastendruck über die Anzeige von Ausgang B. Die Einstellung für Spannung und Strom erfolgt über Grob- und Feinregler um eine schnelle und präzise Werteinstellung zu ermöglichen. Die Werte werden in zwei getrennten, übersichtlichen LC-Displays angezeigt. Die Ausgangsspannung von Ausgang A und B können durch eine externe Spannung eingestellt und lastunabhängig durch die Sense-Funktion absolut stabil gehalten werden. Die Strombegrenzung für den Konstantstrombetrieb kann per Tastendruck voreingestellt werden. Eine Kurzschlussbrücke am Ausgang ist während der Einstellung nicht nötig. Das Gerät ist Überlast- und Kurzschlussfest und beinhaltet eine Sicherheits-Temperaturabschaltung. Das Labornetzgerät ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteckdosen mit Schutzerdung und einer haushaltsüblichen Wechselspannung von 230V/AC zugelassen. Die Erdpotential-Buchse ist direkt mit Schutzerdung am Netzstecker verbunden. Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

- Nässe oder zu hohe Luftfeuchtigkeit

- Staub und brennbare Gase, Dämpfe oder Lösungsmittel.

- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!

Bedienelemente

siehe Ausklappseite

(1) Netzschalter zur Inbetriebnahme (I = Ein / 0 = Aus) (2) Betriebsanzeige (3) Flüssigkristall-Anzeige (kurz „Display“) für Ausgang A (4) Statusanzeige Ausgang A(CV = Konstantspannung, OT = Übertemperatur, CC = Strombegrenzung) (5) Wahlschalter „series tracking“ für die Reihenschaltung von Ausgang A & B. Die Regelung beider

Ausgänge erfolgt über die „Master“-Regler von Ausgang A

(6) Wahlschalter „series“ für die Reihenschaltung von Ausgang A & B (Spannungsverdoppelung).

Die Regelung erfolgt getrennt.

(7) Wahlschalter „parallel“ für die Parallelschaltung von Ausgang A & B (Stromverdoppelung).

Die Spannungsregelung beider Ausgänge erfolgt über den "Master"-Regler von Ausgang A. (8) Wahlschalter „individual“. Jeder Ausgang ist unabhängig voneinander einstellbar. (9) Statusanzeige Ausgang B (CV = Konstantspannung, OT = Übertemperatur, CC = Strombegrenzung) (10) Flüssigkristall-Anzeige (kurz „Display“) für Ausgang B (11) Überlast-Anzeige für Ausgang C (Strombegrenzung ist aktiv) (12) Einstellregler für die Spannung von Ausgang C (13) Drucktaste zur Spannungs- und Stromanzeige des Ausgang C im Display von Ausgang B (10) (14) Anschlussbuchse Minuspol von Ausgang C (15) Anschlussbuchse Pluspol von Ausgang C (16) Anschlussbuchse Minuspol von Ausgang B (17) Anschlussbuchse Pluspol von Ausgang B (18) Stromeinstellregler für Ausgang B (coarse = Grobregler/fine = Feinregler) (19) Spannungseinstellregler für Ausgang B (coarse = Grobregler/fine = Feinregler) (20) Anschlussbuchse „Erdpotential“ (21) Stromeinstellregler für Ausgang A (coarse = Grobregler/fine = Feinregler) (22) Spannungseinstellregler für Ausgang A (coarse = Grobregler/fine = Feinregler) (23) Anschlussbuchse Minuspol von Ausgang A (24) Anschlussbuchse Pluspol von Ausgang A (25) Gerätefüße an der Vorderseite Aufklappbar (26) Sicherungshalter für die Netzsicherung (27) Schutzkontakt-Kaltgeräteanschluss für Netzkabel (28) Klemmleiste für Fernsteuer- und Sense-Anschluss Ausgang B (29) Klemmleiste für Fernsteuer- und Sense-Anschluss Ausgang A (30) Taste „C-limit“ zur Anzeige und Einstellung der Strombegrenzung von Ausgang A (31) Taste „C-limit“ zur Anzeige und Einstellung der Strombegrenzung von Ausgang B

Sicherheits- und Gefahrenhinweise



Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden und bei Sachoder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:



Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Ꮨ

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

☞

Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Nur zur Verwendung in trockenen Innenbereichen

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.

Erdpotential

Schutzleiteranschluss; diese Schraube darf nicht gelöst werden

Der eingebaute Trenntransformator ist nicht kurzschlussfest. Die Schutzeinrichtung ist dem Trafo nachgeschaltet (elektronische Überlast- und Kurzschlusssicherung).

Elektrogeräte und Zubehör sind keine Spielzeuge und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen

Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Netz-

geräten durch geschultes Personal verantwortlich zu überwachen.

Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden und das Netzgerät unbedingt trocken sind.

Beim Öffnen von Abdeckungen oder entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden.

Vor einem Öffnen, muss das Gerät von allen Spannungsquellen getrennt werden. Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spannungsquellen

getrennt wurde. Schalten Sie das Labornetzgerät niemals gleich dann ein, wenn es von einem kalten in einen warmen

Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter ungünstigen Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

Das Netzgerät erwärmt sich bei Betrieb; Achten Sie auf eine ausreichende Belüftung. Lüftungsschlitze dürfen nicht abgedeckt werden!

Netzgeräte und die angeschlossenen Verbraucher dürfen nicht unbeaufsichtigt betrieben werden. Bei Arbeiten mit Netzgeräten ist das Tragen von metallischem oder leitfähigem Schmuck wie Ketten,

Armbändern, Ringen o.ä. verboten. Das Netzgerät ist nicht für die Anwendung an Menschen und Tieren zugelassen. Setzen Sie das Gerät keinen mechanischen Beanspruchungen aus. Bereits der Fall aus geringer Höhe

kann das Gerät beschädigen. Vibrationen und direktes Sonnenlicht sind zu vermeiden. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer

Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen. Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungsanleitungen der angeschlossenen Geräte.

Funktionsbeschreibung

Das Labornetzgerät arbeitet mit hochentwickelter Schaltnetzteiltechnologie und aktiver PFC (Leistungsfaktor-Korrektur). Dies ermöglicht eine stabile Ausgangsspannung sowie einen hohen Wirkungsgrad. Die Gleichspannungsausgänge sind galvanisch getrennt und weisen eine Schutztrennung gegenüber der Netzspannung auf. Sekundärseitig erfolgt der DC-Anschluss jeweils über zwei farbige Sicherheits-Buchsen.

In übersichtlichen Dual-Displays erfolgt die Spannungs- und Stromanzeige für die Ausgänge A und B getrennt (V = Volt = Einheit der elektrischen Spannung, A = Ampere = Einheit der elektrischen Stromstärke). Ausgang C wird über eine Taste in der Anzeige von Ausgang B angezeigt. Über Leuchtanzeigen wird der aktuelle Zustand des Netzgerätes signalisiert. Diverse Schutzmechanismen, z.B. Überlastschutz, Strombegrenzung, Überhitzungsschutz etc. sind für den sicheren und zuverlässigen Betrieb eingebaut.

Die Kühlung des Netzgerätes erfolgt über integrierte Ventilatoren. Auf eine ausreichende Luftzirkulation ist deshalb zu achten.

Das Netzgerät kann die Ausgangsspannung und den Ausgangsstrom stufenlos einstellen (Bei Ausgang C nur Spannung).

Inbetriebnahme



Das Labornetzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit entsprechender Ladeabschaltung. Bei längerem Betrieb mit Nennlast wird die Gehäuseoberfläche warm. Achtung! Mögliche Verbrennungsgefahr ! Achten Sie daher unbedingt auf eine ausreichende Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder ganz abgedeckt, um eventuelle Schäden zu vermeiden. Achten Sie beim Anschluss eines Verbrauchers unbedingt darauf, dass dieser im nicht eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Ausgangsbuchsen des Netzgerätes zu einer Funkenbildung führen, welche wiederum die Buchsen bzw. die angeschlossenen Leitungen und/oder deren Klemmen beschädigen können. Wenn Sie Ihr Netzgerät nicht benötigen, trennen Sie es vom Netz.

Anschluss des Netzkabels

Verbinden Sie das beiliegende Schutzkontakt-Netzkabel mit dem Kaltgeräte-Einbaustecker (27) am Netzgerät. Achten Sie auf festen Sitz.

Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerdung.

Aufstellen des Gerätes

Stellen Sie das Labornetzgerät auf eine stabile, ebene und unempfindliche Oberfläche ab. Achten Sie darauf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.

Die vorderen Gerätefüße können zur leichteren Ablesung der Anzeigen aufgeklappt werden. Dies ermöglicht eine Schräglage des Labornetzgerätes.

Ausgangsspannung von Ausgang A und B einstellen

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B. Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im

Display erscheint die Spannungs- und Stromanzeige. Betätigen Sie den Wahlschalter „individual“ (8). Ausgang A und B sind getrennt regelbar. Stellen Sie die Stromeinstellregler „A“ (21 und 18) in Mittelstellung. Über die beiden Drehregler „V coarse“ und „V fine“ kann die Ausgangsspannung für die Ausgänge Aund

B eingestellt werden. „coarse“ Grobregler für die schnelle Spannungsänderung

„fine“ Feinregler für die präzise Spannungswahl

☞

Im normalen Betrieb arbeitet das Gerät im Konstantspannungsmodus. Das heißt, das Netzgerät gibt eine konstante voreingestellte Ausgangsspannung ab. Dieser Betrieb wird mit der grünen Statusanzeige „CV“ (4 oder 9) signalisiert.

Strombegrenzung von Ausgang A und B einstellen

Die Begrenzung des Ausgangsstromes ist ein Schutzmechanismus, um den Verbraucher oder die Anschlussleitungen zu schützen. Die Strombegrenzung kann ohne Kurzschluss am Ausgang voreingestellt werden. Das Netzgerät liefert maximal den voreingestellten Strom.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B. Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im

Display erscheint die Spannungs- und Stromanzeige. Drehen Sie die Stromregler „A coarse“ und „Afine“ (21 oder 19) ganz nach links. Drücken Sie für Ausgang A oder B die entsprechende Taste „C-limit“ (30 oder 31) und halten Sie diese

Taste während des Einstellvorganges gedrückt. Die Anzeige „CC“ leuchtet während der Einstellung. Im Modus „parallel“ müssen beide Tasten gleichzeitig gedrückt werden. Der entsprechende Ausgang wird automatisch abgeschaltet, solange die Taste „C-limit“ gedrückt wird.

Über die beiden Drehregler „A coarse“ und „A fine“ kann die max. Stromstärke (Strombegrenzung) eingestellt werden. Die LED-Anzeige „CC“ leuchtet, sobald die Strombegrenzung aktiv ist.

„coarse“ Grobregler für die schnelle Stromeinstellung „fine“ Feinregler für die präzise Stromeinstellung

Lassen Sie nach erfolgter Einstellung die Taste „C-limit“ los. Das Display zeigt wieder die tatsächliche Stromstärke (bei unbelastetem Ausgang 0,00 A). Die Statusanzeige „CV“ leuchtet.

☞

Wird die voreingestellte Stromstärke im Normalbetrieb erreicht, schaltet das Netzgerät in den Strombegrenzungsmodus und reduziert dabei den Spannungswert. Dieser Betrieb wird mit der roten Statusanzeige „CC“ (11) signalisiert.

Ausgangsspannung von Ausgang C einstellen

Der Ausgang C ist unabhängig vom jeweils eingestellten Betriebsmodus (series-tracking/series/parallel/ individual) einsetzbar.

Entfernen Sie angeschlossene Verbraucher von Ausgang C. Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im

Display erscheint die Spannungs- und Stromanzeige. Drücken Sie die Taste „show value“ (13) und halten diese für die Dauer der Spannungseinstellung

gedrückt. Im Display von Ausgang B wird die Spannung und der Strom von Ausgang C dargestellt. Über den Drehregler „V-adjust“ (12) kann die Ausgangsspannung für Ausgang C eingestellt werden. Nach erfolgter Spannungseinstellung lassen Sie die Taste (13) wieder los.

☞

Bei Ausgang C ist eine feste Strombegrenzung von ca. 1,5 A eingestellt, die nicht verändert werden kann. Bei erreichen dieser Stromgrenze leuchtet die rote Anzeige „overload“ (11). Die entsprechenden Spannungs- und Stromwerte können jederzeit durch Drücken der Taste „show value“ (13) kontrolliert werden.

Anschluss eines Verbrauchers



Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser uneingeschaltet mit dem Netzgerät verbunden wird. Die max. Stromaufnahme des anzuschließenden Verbrauchers darf die Angaben in den technischen Daten nicht überschreiten. Bei der Reihenschaltung der Ausgänge Aund B oder mehrerer Netzgeräte werden berührungsgefährliche Spannungen (> 75 VDC) erzeugt, welche bei Berührung lebensgefährlich sein können. Ab dieser Spannung darf nur schutzisoliertes Zubehör (Anschlussleitungen, Messleitungen etc.) verwendet werden. Die Verwendung metallisch blanker Leitungen und Kontakte ist zu vermeiden. Alle diese Stellen sind durch geeignete, schwer entflammbare Isolierstoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und Kurzschluss zu schützen. Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene Stromstärke.

Individualbetrieb

Im Individualbetrieb können die beiden Ausgänge unabhängig voneinander angeschlossen und eingestellt werden. Diese Funktion ermöglicht den Betrieb mit 2 unterschiedlichen Ausgangsspannungen.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B. Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im

Display erscheint die Spannungs- und Stromanzeige. Betätigen Sie den Wahlschalter „individual“ (8). Die rote Anzeige über dem Schalter leuchtet. Ausgang A

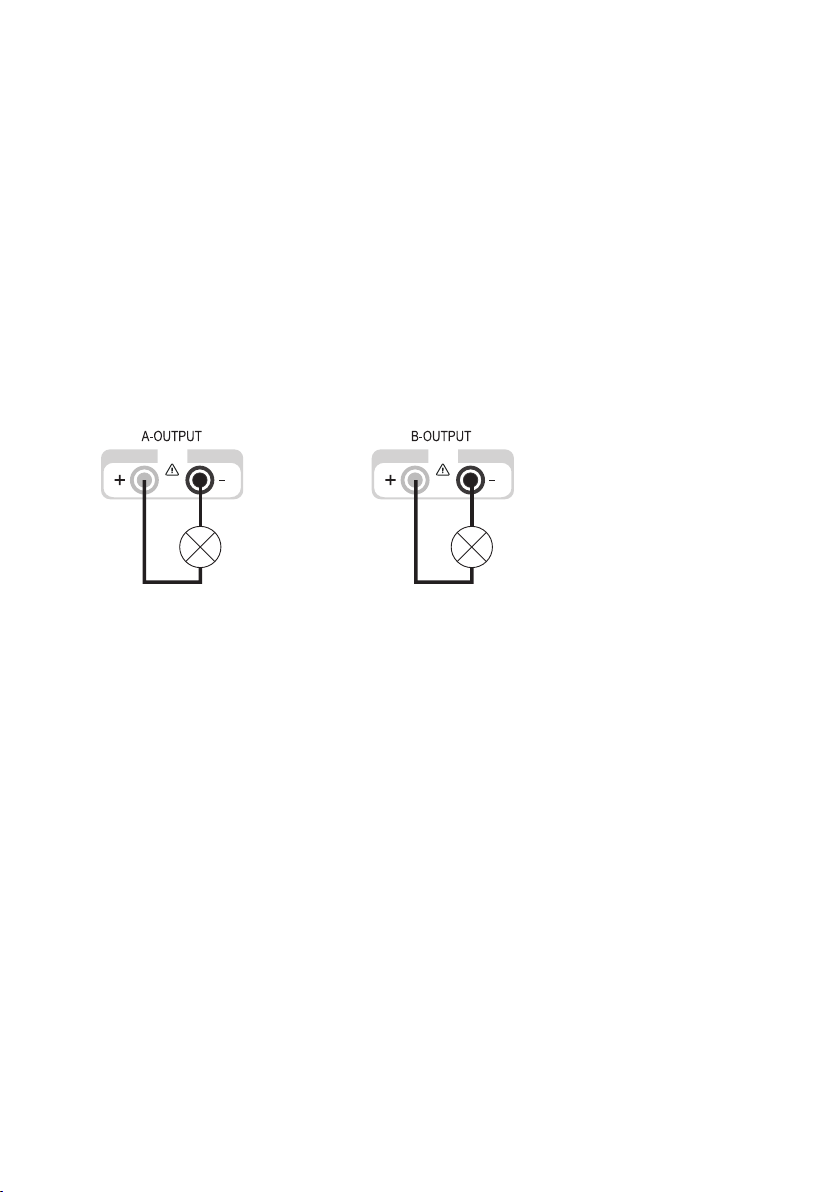

und B sind getrennt regelbar. Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit der

blauen Buchse „-“ des entsprechenden Ausgangs (A/B).

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden. Die Stromaufnahme des angeschlossenen Verbrauchers wird im Display in Ampere (A) angezeigt.

Parallelbetrieb

Im Parallelbetrieb können die Ausgänge A und B zur Stromverdoppelung eingesetzt werden. In diesem Modus sind die Ausgänge A und B intern parallel verschaltet. Bis max. 10 A ist keine externe Zusatzbeschaltung erforderlich.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B. Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im

Display erscheint die Spannungs- und Stromanzeige. Betätigen Sie den Wahlschalter „parallel“ (7). Die rote Anzeige über dem Schalter leuchtet. Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein. Die

Spannungseinstellung erfolgt ausschließlich durch Ausgang A (Master). Der Spannungsregler von Ausgang B ist deaktiviert

Die Stromeinstellung erfolgt in Kombination mit Ausgang A und B. Die Summe der beiden Stromanzeigen entspricht dem Ausgangsstrom.

Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

Anschluss bei einem Gesamt-Ausgangsstrom <10

Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit der blauen Buchse „-“ von Ausgang A.

Anschluss bei einem Gesamt-Ausgangsstrom >10

A: Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit der blauen Buchse „-“ von Ausgang A und

☞

Der Doppelanschluss erhöht den Leiterquerschnitt und reduziert den Spannungsabfall auf den Leitungen. Verwenden Sie Anschlusskabel mit der selben Länge und dem selben

Leiterquerschnitt. Der angeschlossene Verbraucher kann jetzt eingeschaltet werden. Die Stromaufnahme des angeschlossenen Verbrauchers wird im Display in Ampere (A) angezeigt. Die

Summe der beiden Stromanzeigen entspricht dem Ausgangsstrom.

Serienbetrieb

Im Serienbetrieb können die Ausgänge A und B zur Spannungsverdoppelung eingesetzt werden. In diesem Modus sind die Ausgänge A und B intern in Reihe verschaltet. Eine externe Zusatzbeschaltung entfällt.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B. Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im

Display erscheint die Spannungs- und Stromanzeige. Betätigen Sie den Wahlschalter „series“ (6). Die rote Anzeige über dem Schalter leuchtet. Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein.

Die Spannungseinstellung erfolgt in Kombination mit Ausgang A und B. Die beiden Spannungsanzeigen (A und B) müssen addiert werden; die Summe entspricht der Ausgangsspannung.

Die Stromeinstellung erfolgt wahlweise durch Ausgang A oder B. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ (24) von Ausgang A und den

Minuspol (-) mit der blauen Buchse „-“ (16) von Ausgang B.

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden. Die Stromaufnahme des angeschlossenen Verbrauchers wird in beiden Displays gleichzeitig angezeigt.

Der Strom einer Anzeige entspricht dem Ausgangsstrom.



Die Stromeinstellregler beider Ausgänge dürfen sich nicht in Position Minimum (Linksanschlag) befinden, da sonst der volle Einstellbereich für die Spannung nicht genutzt werden kann.

Serienbetrieb mit Master-Regelung

Dieser Modus dient wie der normale Serienbetrieb zur Spannungsverdoppelung von Ausgang A und B. Der Unterschied zum normalen Serienbetrieb liegt in der Regelung. Spannung und Strom werden hier ausschließlich über die Einstellregler von Ausgang A geregelt. Die Ausgänge A und B sind intern in Reihe verschaltet. Eine externe Zusatzbeschaltung entfällt.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B. Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im

Display erscheint die Spannungs- und Stromanzeige. Betätigen Sie den Wahlschalter „series tracking“ (5). Die rote Anzeige über dem Schalter leuchtet. Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein. Die

Spannungs- und Stromeinstellung erfolgt nur über die Einstellregler von Ausgang A. Die beiden Spannungsanzeigen (A und B) müssen addiert werden; die Summe entspricht der Ausgangsspannung.

Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ (24) von Ausgang A und den

Minuspol (-) mit der blauen Buchse „-“ (16) von Ausgang B.

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden. Die Stromaufnahme des angeschlossenen Verbrauchers wird in beiden Displays gleichzeitig angezeigt.

Der Strom einer Anzeige entspricht dem Ausgangsstrom.



Die Stromeinstellregler beider Ausgänge dürfen sich nicht in Position Minimum

(Linksanschlag) befinden, da sonst der volle Einstellbereich für die Spannung

nicht genutzt werden kann.

Fernsteuerbetrieb „Remote“

Das Labornetzgerät kann über eine externe Gleichspannung ferngesteuert werden. Die Steuerspannung beträgt 0 - 2,3 V/DC und regelt proportional den gesamten Einstellbereich des entsprechenden Ausgangs. Der Fernsteuerbetrieb ist nur im Individual- und Serienbetrieb möglich.



Die Stromeinstellregler beider Ausgänge dürfen sich nicht in Position Minimum (Linksanschlag) befinden, da sonst der volle Einstellbereich für die Spannung nicht genutzt werden kann. Die Spannungsregler müssen für den Fernsteuerbetrieb in Position Maximum stehen um den vollen Einstellbereich zu ermöglichen.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B und schalten das Netzgerät aus. Entfernen Sie an der Geräterückseite die Kunststoffabdeckung der entsprechenden Klemmleiste.

Klemmleiste (28) für Ausgang A, Klemmleiste (29) für Ausgang B. Entfernen Sie die Kurzschlussbrücke zwischen den Klemmen „V ref OUT“ und „V ref IN“ Schließen Sie den Pluspol der externen Steuerspannung an Klemme „V ref IN“ und den Minuspol an

Klemme „COMMON“ an. Befestigen Sie die Kunststoffabdeckung wieder an der Klemmleiste. Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im

Display erscheint die Spannungs- und Stromanzeige. Betätigen Sie den Wahlschalter für den Individual- oder Serienbetrieb. Die rote Anzeige über dem Schalter

leuchtet. Stellen Sie die Strombegrenzung nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein.

Die Spannungseinstellung erfolgt nur noch über die extern eingespeiste Steuerspannung. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“und den Minuspol (-) mit der

blauen Buchse „-“ des jeweiligen Ausgangs. Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.



Für den normalen Regelbetrieb über die Einstellregler am Gerät, muss die rückseitige Kurzschlussbrücke zwischen den Klemmen „V ref OUT“ und „V ref IN“ wieder eingesetzt werden.

Fühlerbetrieb „Sense“

Der Fühlerbetrieb „Sense“ ermöglicht die präzise Spannungseinstellung direkt am Verbraucher. Ein möglicher Spannungsabfall über die Anschlussleitungen wird so zuverlässig kompensiert. Der Fühlerbetrieb ist nur im Individualbetrieb möglich.



Die Stromeinstellregler beider Ausgänge dürfen sich nicht in Position Minimum

(Linksanschlag) befinden, da sonst der volle Einstellbereich für die Spannung

nicht genutzt werden kann.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B und schalten das Netzgerät aus. Entfernen Sie an der Geräterückseite die Kunststoffabdeckung der entsprechenden Klemmleiste.

Klemmleiste (28) für Ausgang A, Klemmleiste (29) für Ausgang B. Entfernen Sie die beiden Kurzschlussbrücken zwischen den Klemmen „(+) SENSE OUT“ und „(+) SENSE IN“

sowie „(-) SENSE OUT“ und „(-) SENSE IN“. Verbinden Sie den Verbraucher polungsrichtig mit den entsprechenden Ausgangsbuchsen am Netzgerät. Verbinden Sie die Fühlerleitung polungsrichtig von den Anschlussklemmen des Verbrauchers mit dem

Fühlereingang am Netzgerät. Die Plusleitung muss an Klemme „(+) SENSE IN“ und die Minusleitung an Klemme „(-) SENSE IN“ angeschlossen werden.

Befestigen Sie die Kunststoffabdeckung wieder an der Klemmleiste. Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im

Display erscheint die Spannungs- und Stromanzeige. Betätigen Sie den Wahlschalter für den Individualbetrieb. Die rote Anzeige über dem Schalter leuchtet. Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung. Der angeschlossene Verbraucher kann jetzt eingeschaltet werden. Für den normalen Betrieb ohne Fernfühlung müssen die Kurzschlussbrücken wieder eingesetzt werden.



Entfernen Sie beim Abklemmen des Verbrauchers immer erst die Versorgungs-

leitungen oder schalten das Labornetzgerät aus, bevor Sie die Fühlerleitungen

abklemmen. Erfolgt dies nicht, kann die Ausgangsspannung bis zum Maximum

ansteigen und ggf. Ihren Verbraucher beschädigen.

Entsorgung

Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.

Wartung und Reinigung

Bis auf eine gelegentliche Reinigung oder einen Sicherungswechsel ist das Labornetzgerät wartungsfrei. Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.

Netzsicherung wechseln

Lässt sich das Labornetzgerät nicht mehr einschalten, so ist vermutlich die rückseitige Netzsicherung (26) defekt.

Zum

Auswechseln der Netzsicherung gehen Sie wie folgt vor:

Schalten Sie das Netzgerät aus und entfernen alle Anschlusskabel vom Gerät und den Netzstecker aus der Netzsteckdose.

Drücken Sie mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter (9) etwas hinein und drehen diesen mit einer Vierteldrehung gegen den Uhrzeigersinn heraus (Bajonettverschluss).

Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung (5x20 mm) des selben Typs und Nennstromstärke. Den Sicherungswert finden Sie im Kapitel „Technische Daten“

Drehen Sie den Sicherungseinsatz im Uhrzeigersinn unter Drücken in den Sicherungshalter.

Behebung von Störungen

Mit dem Labornetzgerät haben Sie ein Produkt erworben, welches zuverlässig und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:



Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache

Das Netzgerät lässt sich nicht Leuchtet am Netzgerät die Betriebsanzeige (2) ? einschalten. Kontrollieren Sie die Netzspannung (evtl. Netzsicherung im

Gerät bzw. Leitungsschutzschalter überprüfen).

Angeschlossene Verbraucher Ist die korrekte Spannung eingestellt ? funktionieren nicht. Ist die Polarität korrekt ?

Kontrollieren Sie die techn. Daten der Verbraucher.

Die „OT“-Anzeige leuchtet. Das Netzgerät ist überlastet und überhitzt.

Lassen Sie das Gerät eingeschaltet aber ohne Last abkühlen.

Die „CC“-Anzeige leuchtet. Konstantstrombetrieb

Die voreingestellte Stromstärke wurde überschritten. Kontrollieren Sie die Stromaufnahme an Ihrem Verbraucher und erhöhen Sie ggf. die Strombegrenzung am Netzgerät.

Die „CV“-Anzeige leuchtet Konstantspannungsbetrieb

Das Netzgerät arbeitet normal. Am Ausgang wird die eingestellte, konstante Spannung ausgegeben.

Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes z.B. auf Beschädigung des Gehäuses usw.



Eine andere Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit

verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist. Bei eigen-

mächtigen Änderungen oder Reparaturen am oder im Gerät, erlischt die Gewähr-

leistung/Garantie. Sicherungen sind Ersatzteile und werden nicht durch die

Gewährleistung/Garantie abgedeckt.

Technische Daten

VSP 2206 VSP 2403 VSP 2405 VSP 2410 VSP 2653

Ausgangsleistung 249 VA 249 VA 409 VA 809 VA 399 VA Ausgangsspannung 0,1 - 20 V 0,1 - 40 V 0,1 - 40 V 0,1 - 40 V 0,1 - 65 V

DC-Ausgang A Ausgangsstrom 0 - 6 A 0 - 3 A 0 - 5 A 0 - 10 A 0 - 3 A

Ausgang A Ausgangsspannung 0,1 - 20 V 0,1 - 40 V 0,1 - 40 V 0,1 - 40 V 0,1 - 65 V

DC-Ausgang B Ausgangsstrom 0 - 6 A 0 - 3 A 0 - 5 A 0 - 10 A 0 - 3 A

Ausgang B Ausgangsspannung

0,1 - 6 V

DC-Ausgang C Ausgangsstrom

max. 1,5 A

Ausgang C Restwelligkeit bei Nennlast

Ausgang Avon Vmax < 0,025% < 0,025% < 0,0125% < 0,025% < 0,0125% Ausgang B von Vmax < 0,025% < 0,025% < 0,0125% < 0,025% < 0,0125% Ausgang C von Vmax < 0,005% < 0,005% < 0,005% < 0,006% < 0,005%

Spannungs- < 0,04% < 0,04% < 0,03% < 0,04% < 0,03% Regelverhalten bei (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) 100% Laständerung

Spannungs- < 0,005% < 0,005% < 0,0025% < 0,005% < 0,0025% Regelverhalten bei (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) 20% Netzschwankung

Strom-Regelverhalten < 5 mA < 6 mA < 6 mA < 5 mA < 5 mA bei 100% Laständerung

Strom-Regelverhalten < 5 mA < 6 mA < 6 mA < 5 mA < 5 mA bei 20% Netzschwankung

Betriebsspannung 230 V/AC (±20%) 47 - 53 Hz Leistungsaufnahme 350 VA 350 VA 500 VA 1000 VA 500 VA

(max.) Netzsicherung T2,5A/250V T2,5A/250V T3,15A/250V T6,3A/250V T3,15A/250V

Träge (5 x 20 mm) Betriebstemperatur 0 bis +40°C

VSP 2206 VSP 2403 VSP 2405 VSP 2410 VSP 2653

Rel. Luftfeuchtigkeit max. 80%, nicht kondensierend Schutzklasse 1 Netzanschluss Kaltgeräte-Einbaustecker, IEC 320 C14 Gewicht 7,3 kg 7,5 kg 7,3 kg Abmessungen 437 x 88 x 340

(B x H x T) mm



Introduction

Dear Customer,

Thank you for making the excellent decision of purchasing this Voltcraft® product.

You have acquired a quality product from a brand family which has distinguished itself in the fields of measuring, charging and network technology thanks to its particular expertise and its permanent innovation. With Voltcraft®, you will be able to cope even with difficult tasks as an ambitious hobbyist or as a professional user. Voltcraft® offers reliable technology with an exceptional cost-performance ratio. We are positive: starting to work with Voltcraft will also be the beginning of a long, successful relationship.

Enjoy your new Voltcraft® product!

Table of Contents

Introduction ..........................................................................................................................................22

Intended Use ........................................................................................................................................23

Operating Elements..............................................................................................................................24

Safety and Hazard Notices ..................................................................................................................25

Functional Description ........................................................................................................................27

Commissioning ....................................................................................................................................27

Connecting the Power Cable ............................................................................................................27

Unit Installation..................................................................................................................................27

Setting the Output Voltage of Outputs A and B ................................................................................28

Setting the Output Current of Outputs Aand B ................................................................................28

Setting the Output Voltage of Output C ............................................................................................29

Connecting a Load ..............................................................................................................................29

Individual Operation ..........................................................................................................................30

Parallel Operation ............................................................................................................................30

Series Operation ..............................................................................................................................32

Serial Operation with Master Control ................................................................................................33

Remote Control Operation “Remote” ................................................................................................34

Sensor Operation “Sense” ................................................................................................................35

Disposal ................................................................................................................................................36

Maintenance and Cleaning ..................................................................................................................36

Exchanging the Fuse ........................................................................................................................36

Troubleshooting....................................................................................................................................37

Technical Data ......................................................................................................................................38

Intended Use

The laboratory power unit unit serves as a potential-free DC voltage source to operate low-voltage consumers. It has three adjustable independent outputs. The outputs Aand B can be switched with each other and controlled via buttons. This easily allows you to double the voltage or current. When switching the outputs in series, voltages of >75 V/DC may be generated, which are dangerous to contact. This is why insulated lines/measuring cables must be used for safety reasons as of this voltage. The devices are connected via 4 mm safety sockets.

The output data of the laboratory measuring devices is as follows:

Item No. Item name Output A Output B Output C 51 27 73 VSP 2206 0.1 - 20 V/DC 0.1 - 20 V/DC 0.1 - 6 V/DC

0 - 6 A 0.1 - 6 A max. 1.5A

51 27 74 VSP 2403 0.1 - 40 V/DC 0.1 - 40 V/DC 0.1 - 6 V/DC

0 - 3 A 0 - 3 A max. 1.5A

51 27 75 VSP 2405 0.1 - 40 V/DC 0.1 - 40 V/DC 0.1 - 6 V/DC

0 - 5 A 0 - 5 A max. 1.5A

51 19 19 VSP 2410 0.1 - 40 V/DC 0.1 - 40 V/DC 0.1 - 6 V/DC

0 - 10 A 0 - 10 A max. 1.5A

51 27 76 VSP 2653 0.1 - 65 V/DC 0.1 - 65 V/DC 0.1 - 6 V/DC

0 - 3 A 0 - 3 A max. 1.5A

The voltage and electric current can be adjusted continuously for outputs Aand B, as can the voltage of output C. The voltage and current values of output C are displayed via the push of a button on the display of output B. The settings for current and voltage are made via coarse and fine controls in order to allow fast and precise value settings. The values are displayed on two separate, concise LC displays. The output voltage of outputs Aand B can be set through an external voltage and kept absolutely stable and load independent using the sense function. A power limit for constant power operation can be pre-set by pressing a button. You do not require a shorting bar at the output during setting. The device is overload and short-circuit-proof and contains a safety temperature cut-off. The laboratory power unit is designed in compliance with protection class 1. It is only approved for connection to shockproof sockets with protective grounding and an alternating current of 230V/AC commonly used in households. The ground potential socket is directly connected with the protective grounding on the mains plug. Operation under adverse environmental conditions is not permitted. Unfavourable ambient conditions are:

- Moistness or high humidity

- Dust and combustible gases, vapours or solvents

- Thunderstorms or similar conditions such as strong electrostatic fields etc.

Any use other than the one described above damages the product. Moreover, this involves dangers such as e.g. short circuit, fire, electric shock, etc. No part of the product must be modified or rebuilt! Observe the safety instructions under all circumstances!

+ 54 hidden pages
