VOLTCRAFT VC-65WC-PD User guide [ml]

Bedienungsanleitung

VC-65WC-PD USB-Ladestation 65 W

Best.-Nr. 2160339

Bestimmungsgemäße Verwendung

Das Produkt verfügt über drei USB-A Ausgänge und einen USB-C™ Ausgang. Das Produkt

eignet sich zum Auaden und zum Betrieb von bis zu vier USB-Geräten gleichzeitig. Die

Spannungsversorgung erfolgt über eine haushaltsübliche Netzsteckdose. Das Produkt ist
gegen Kurzschluss und Überlast geschützt.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• USB-Ladestation

• Netzkabel (ca. 1,2 m Länge)

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link
www.conrad.com/downloads herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen aufgestellt und

betrieben werden. Das Produkt darf nicht feucht oder nass werden, es besteht
Lebensgefahr durch einen elektrischen Schlag!

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht
zugänglich sein.

• Bedienungsanleitung

• Trennen Sie das Produkt bei Nichtgebrauch von der Netzsteckdose und vom
angeschlossenen USB-Gerät.

• Elektrische Geräte dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Wenn das Produkt Beschädigungen aufweist, so fassen Sie es nicht an, es
besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die
Netzspannung für die Netzsteckdose ab, an der das Produkt angeschlossen
ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen,
anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig
von der Netzspannung getrennt ist). Ziehen Sie erst danach den Netzstecker
aus der Netzsteckdose. Entsorgen Sie das beschädigte Produkt umweltgerecht,
verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Produkt
aus.

• Als Spannungsquelle für das Produkt darf nur eine ordnungsgemäße Netzsteckdose
des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem
Einstecken des Produkts, ob die auf dem Produkt angegebene Spannung mit der
Spannung Ihres Stromversorgungsunternehmens übereinstimmt.

• Ziehen Sie elektrische Geräte nie an der Leitung aus der Steckdose, ziehen Sie

sie immer nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder
durch scharfe Kanten beschädigt werden.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Produkt aus
der Netzsteckdose.

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit
oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen
Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten)
und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf
danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann
unter Umständen das Produkt zerstören. Außerdem besteht Lebensgefahr durch
einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur
kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere
Stunden dauern.

• Stellen Sie sicher, dass die USB-Anschlüsse nicht kurzgeschlossen werden.

• Achten Sie beim Betreiben des Produkts darauf, dass eine ausreichende
Luftzirkulation gewährleistet ist. Decken Sie das Produkt nicht ab.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.

• Schalten Sie das anzuschließende USB-Gerät vor Anschluss und Abstecken
immer aus.

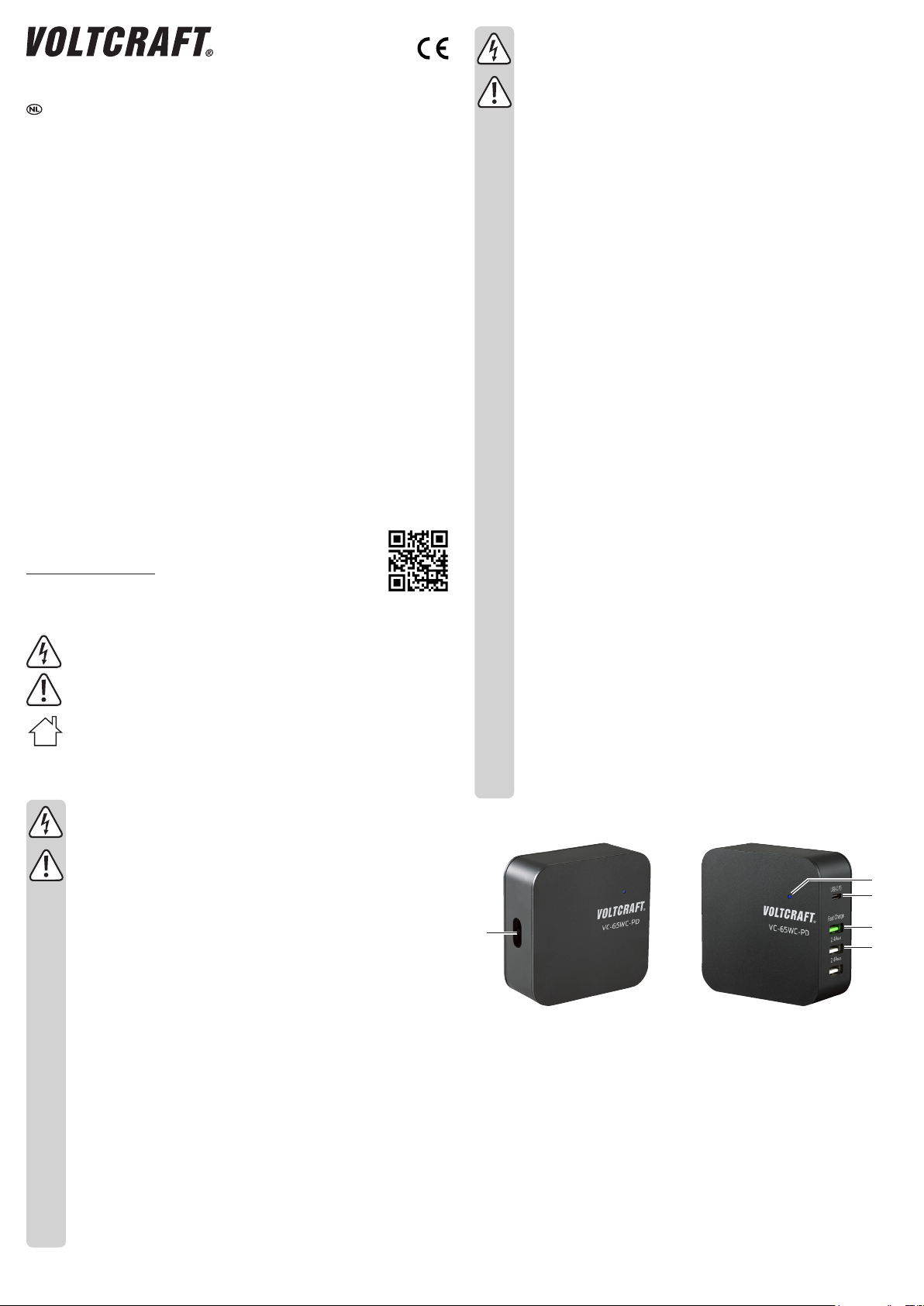

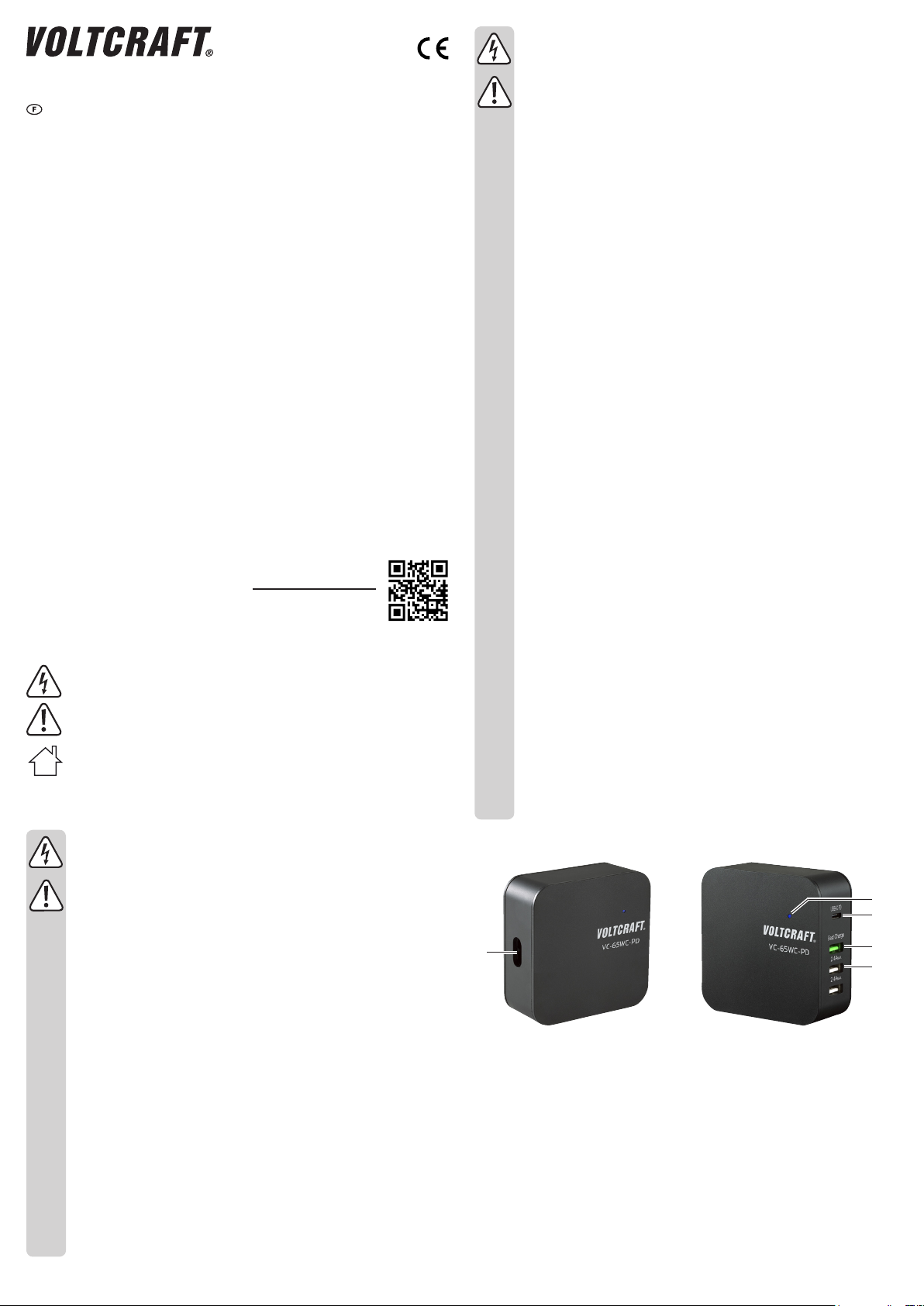

Bedienelemente

2
3

1

1 Netzkabelbuchse
2 LED-Betriebsleuchte
3 USB-C™ Ausgang USB-C PD

4 USB-A Ausgang FastCharge

(Schnellladung)

5 USB-A Ausgang 2.4 AMAX. (2 x)

4
5

Inbetriebnahme

• Verbinden Sie den Anschlussstecker des mitgelieferten Netzkabels mit der

Netzkabelbuchse (1). Stellen Sie die USB-Ladestation auf eine ebene und saubere
Oberäche. Verbinden Sie den Netzstecker mit einer geeigneten Netzsteckdose. Die
LED-Betriebsleuchte (2) leuchtet auf.

• Verbinden Sie ein ausgeschaltetes USB-Gerät mit einem der USB-A Ausgänge

FastCharge (4), 2.4 AMAX. (5) oder dem USB-C™ Ausgang USB-C PD (3). Sie können bis
zu vier Geräte gleichzeitig laden. Beachten Sie hierzu die verfügbaren Ladeströme, siehe
Abschnitt „Technische Daten“.

• Das USB-Gerät wird aufgeladen. Falls Sie das USB-Gerät in Betrieb nehmen wollen, können
Sie dieses nun einschalten. Schalten Sie das USB-Gerät aus, bevor Sie das Produkt von der
Netzsteckdose trennen.

• Über den USB-A Ausgang FastCharge ist eine Schnellladung möglich. Außerdem können an
diesem Ausgang Geräte mit unterschiedlichen Spannungen (3,6 - 6 V, 6 - 9 V und 9 - 12 V)
geladen werden.

• Über den USB-C™ Ausgang USB-C PD können Geräte mit unterschiedlichen Spannungen
(5 V, 9 V, 12 V, 15 V, 20 V) und mit USB Power Delivery (PD 45 W) geladen werden.

• Trennen Sie alle angeschlossenen USB-Geräte nach der Benutzung von der USB-Ladestation.
Trennen Sie die USB-Ladestation nach der Benutzung von der Netzsteckdose. Die
LED-Betriebsleuchte erlischt nach ca. 30 Sekunden.

Pege und Reinigung

• Trennen Sie das Produkt vor der Reinigung von der Netzsteckdose und angeschlossenen
Geräten.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.

• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten ein.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

Technische Daten

Eingangsspannung/-strom ............ 100 – 240 V/AC, 50/60 Hz max. 1,5 A

Ausgangsspannung/-strom

USB-A Ausgang Fast Charge ....... 3,6 - 6 V/DC 3 A, 6 - 9 V/DC 2 A,

USB-C™ Ausgang ........................ 5 / 9 / 12 / 15 V/DC 3 A; 20 V/DC 2,25 A, max. 45 W

2 x USB-A Ausgang ...................... 5 V/DC max. 2,4 A gesamt, max. 12 W

USB-Ausgänge ............................. 3 x USB-A, 1 x USB-C™

Betriebsbedingungen .................... 0 bis +35 ºC, 10 – 90 % rF

Lagerbedingungen ........................ -10 bis +55 ºC, 5 – 95 % rF

Abmessungen (L x B x H) ............. 82 x 82 x 32 mm

Gewicht ......................................... ca. 318 g

9 - 12 V/DC 1,5 A, max. 18 W

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Copyright 2019 by Conrad Electronic SE. *2160339_v1_1119_02_hk_m_de

Operating instructions

VC-65WC-PD USB Charging Station 65 W

Item no. 2160339

Intended use

The product has three USB-A outputs and one USB-C™ output. The product is suitable for
charging and operating up to four USB devices at the same time. Power is supplied via a
standard household mains socket. The product is protected against short circuit and overload.

This product is intended for indoor use only. Do not use it outdoors. Contact with moisture
(e.g. in a bathroom) must be avoided under all circumstances.

For safety and approval purposes, do not rebuild and/or modify this product. Using the product
for purposes other than those described above may damage the product. In addition, improper

use can cause hazards such as a short circuit, re or electric shock. Read the operating

instructions carefully and store them in a safe place. Only make this product available to third
parties together with its operating instructions.

This product complies with statutory, national and European regulations. All company and
product names contained herein are trademarks of their respective owners. All rights reserved.

Package contents

• USB charging station

• Power cable (about 1.2 m in length)

Up-to-date operating instructions

To download the latest operating instructions, visit www.conrad.com/downloads
or scan the QR code on this page. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in a triangle indicates that there is a risk to your health,

e.g. due to an electric shock.

The symbol with an exclamation mark in a triangle is used to highlight important

information in these operating instructions. Always read this information carefully.

The product must only be installed and used in dry, indoor locations. It must not

become damp or wet, as this may cause a fatal electric shock!

• Operating instructions

• If the product shows signs of damage, do not touch it, there is a risk of death
from an electric shock! First, switch off the mains voltage to the mains socket to
which the product is connected (switch off the respective circuit breaker or remove
the safety fuse; then switch off the respective GFCI so that the mains socket is
fully disconnected). You can then unplug the mains plug from the mains socket.
Dispose of the damaged product in an environmentally friendly manner, stop using
it. Replace it with an identical product.

• The product must only be powered by a standard mains socket connected to the
public grid. Before plugging in the product, check that the voltage indicated on the
product corresponds to the voltage of your electricity supplier.

• Never disconnect electrical equipment from the power outlet by the cable, always
pull it out of the mains socket by gripping surfaces provided for this purpose.

• When setting up the product, make sure that the cables are not pinched, kinked
or damaged by sharp edges.

• Always lay the cables so that nobody can trip over or become entangled in them.
This poses a risk of injury.

• For safety reasons, disconnect the product from the mains socket during storms.

• Never pour liquids over electrical devices or place objects lled with liquid next to
the device. If liquid or a foreign object enters the interior of the device nevertheless,

rst power down the respective mains socket (e.g. switch off the circuit breaker)

and then pull the mains plug from the mains socket. Do not operate the product
any more afterwards, but take it to a specialist workshop.

• Never use the product immediately after it has been brought from a cold room into
a warm one. The condensation that forms may destroy the product. Furthermore,
it can cause a lethal electric shock! Allow the product to reach room temperature
before connecting it and putting it into use. This may take several hours.

• Make sure the USB ports are not short-circuited.

• Ensure there is sufcient air circulation when you operate the product. Never
cover the product.

• Consult a technician if you are not sure how to use or connect the product, or if
you have concerns about safety.

• Maintenance, modications and repairs must be carried out by a technician or a
specialist repair centre.

• If you have any questions which are not answered in these operating instructions,
contact our technical support service or other technical personnel.

b) Connected devices

• Always observe the safety instructions and operating instructions of any other
devices which are connected to the product.

• Always switch off the USB device to be connected before connecting and
disconnecting.

Safety instructions

Read the operating instructions carefully and observe in particular the safety

instructions. If you do not follow the safety information and information on
proper handling in these operating instructions, we will assume no liability for
any resulting personal injury or damage to property. Such cases will invalidate
the warranty/guarantee.

a) General information

• This product is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. It may become a
dangerous toy for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent
unauthorised use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stress.

• Handle the product carefully. Jolts, impacts or a fall even from a low height may
damage the product.

• The mains outlet must be located near to the device and be easily accessible.

• Unplug the connected USB device from the product when you are not using it.

• Electrical devices must never be plugged in or unplugged with wet hands.

Product overview

2
3

1

1 Power cord socket
2 LED operation lamp
3 USB-C™ output USB-C PD

4 USB-A output FastCharge (fast charging)
5 USB-A output 2.4 AMAX. (2 x)

4
5

Setup

• Connect the connector of the supplied power cord to the power cord socket (1). Place

the USB charging station on a levelled and clean surface. Connect the power plug to an
appropriate power outlet. The LED operation lamp (2) lights up.

• Connect a switched off USB device to one of the USB-A outputs FastCharge (4), 2.4 AMAX. (5) or
the USB-C™ output USB-C PD (3). You can charge up to four devices at the same time. Please
note the available charging currents, see section "Technical data".

• The USB device will start to charge. Should you wish to operate the USB device, you may
turn it on now. Turn off the USB device before removing the product from the mains socket.

• Fast charging is possible via the USB-A FastCharge output. In addition, devices with different
voltages (3.6 - 6 V, 6 - 9 V and 9 - 12 V) can be charged at this output.

• The USB-C™ output USB-C PD can be used to charge devices with different voltages
(5 V, 9 V, 12 V, 15 V, 20 V) and with USB Power Delivery (PD 45 W).

• Disconnect all connected USB devices from the USB charging station after use. Disconnect
the USB charging station from the mains socket after use. The LED operation lamp goes out
after approx. 30 seconds.
