VOLTCRAFT VC-63CC-PD User guide [ml]

Bedienungsanleitung

VC-63CC-PD KFZ Ladegerät

Best.-Nr. 1900461

Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um ein USB-Ladegerät, das an die Bordspannungssteckdose

Ihres Fahrzeugs angeschlossen wird. Das Gerät verfügt über einen USB-Anschluss des Typs CTM

(PD) und einen USB-Schnellladeanschluss des Typs A, die beide zusammen für eine Ladeleistung
von maximal 63 W sorgen. Durch den integrierten Kurzschluss- und Überstromschutz sind daran
angeschlossene Geräte während des Ladevorgangs stets optimal geschützt. Das gleichzeitige
Verwenden beider Anschlüsse zum Laden von Geräten ist problemlos möglich.

Das Gerät ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im
Freien. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/
oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke
verwenden, kann das Produkt beschädigt werden. Darüber hinaus kann eine unsachgemäße

Verwendung zu weiteren Gefahren führen. Lesen Sie sich die Bedienungsanleitung sorgfältig

durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der

Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Kfz-Ladegerät

• USB-Ladekabel (Typ CTM)

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link
www.conrad.com/downloads herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in

dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur

Bedienung hin.

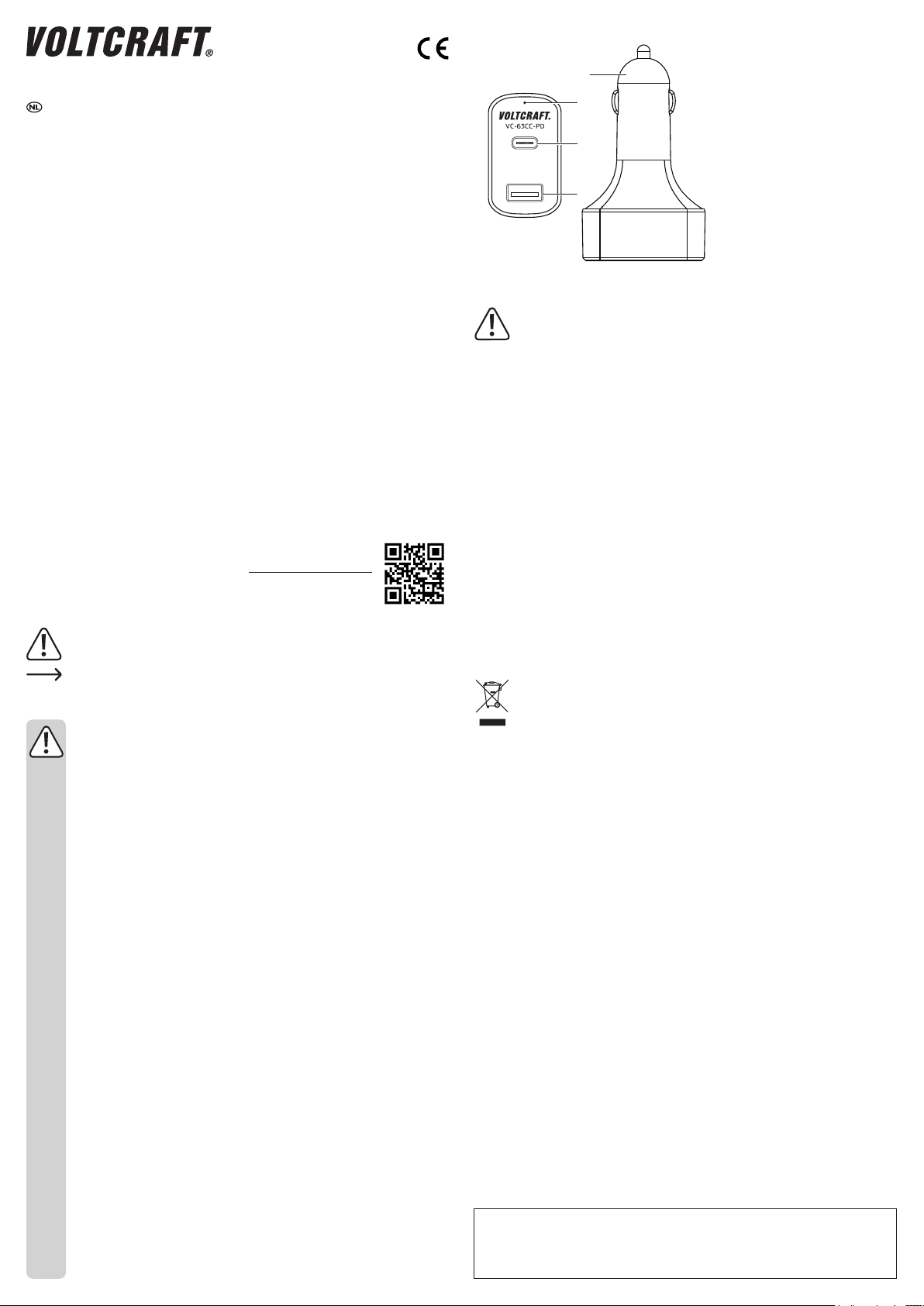

Bedienelemente

1

1 Netzstecker
2 LED-Betriebsanzeige
3 USB-C
4 USB-A-Schnellladeanschluss

TM

-Anschluss (PD)

USB-C PD

Fast Charge

2

3

4

Verwendung und Bedienung

Überprüfen Sie vor der Verwendung stets die Eingangsspannung des USB-A- bzw.

USB-CTM-Geräts, das Sie auaden möchten. Vergewissern Sie sich, dass die

Gesamtlast die maximale Ausgangsleistung des USB-Ladegeräts nicht überschreitet.

Aus Gründen der Sicherheit und zum Erzielen einer optimalen Leistung während

• Stecken Sie den Netzstecker (1) in die 12-V- oder 24-V-Bordspannungssteckdose Ihres

• Nach dem Einschalten der Zündung wird das Ladegerät mit Strom versorgt.

• Die LED-Betriebsanzeige (2) beginnt daraufhin blau zu leuchten und zeigt an, dass das

• Schließen Sie nun Ihr Gerät an einen der beiden Ladeanschlüsse (3) oder (4) an.

• Der Ladevorgang beginnt automatisch und auf dem angeschlossenen Gerät wird der

• Sollten Sie das Ladegerät nicht länger benötigen, trennen Sie es möglichst zeitnah wieder

des Ladevorgangs empfehlen wir, ausschließlich das im Lieferumfang enthaltene
oder das Ihrem Gerät beiliegende Ladekabel zu verwenden.

Fahrzeugs.

Ladegerät mit Strom versorgt wird.

aktuelle Ladezustand angezeigt.

von der Bordspannungssteckode Ihres Fahrzeugs.

Pege und Reinigung

• Trennen Sie das Produkt vor der Durchführung etwaiger Reinigungsarbeiten stets von der
Stromversorgung.

• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische

Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten
Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser
Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen
für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Personen- oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte

andernfalls für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen
und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das

Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Verwenden Sie den Fahrzeugadapter aus Sicherheitsgründen nicht während
eines Gewitters.

• Nehmen Sie während der Fahrt oder in anderen Situationen, in denen Ablenkung

gefährlich sein kann, keine Einstellungen am Produkt vor. Verantwortungsbewusstes
und sicheres Fahren ist Ihre Hauptverantwortung beim Betrieb eines Fahrzeugs.

• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die
Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von

einem Fachmann bzw. einer zugelassen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder
anderes Fachpersonal.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der

übrigen Geräte, die mit dem Produkt verbunden sind.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen. Sie erfüllen damit die gesetzlichen Verpichtungen und leisten
Ihren Beitrag zum Umweltschutz.

Technische Daten

Eingangsspannung/-strom ............ 12 – 24 V/DC, max. 7 A

Ausgangsspannung/-strom ........... USB des Typs CTM (Abgabeleistung)

Ausgangsleistung ......................... max. 63 W (gesamt)

Ladekabel ..................................... USB-CTM 2.0 (Stecker auf Stecker), ca. 1 m

LED-Betriebsanzeige .................... Blau

Schutzvorrichtungen ..................... Kurzschluss, Überstrom

Betriebsbedingungen .................... 0 bis +35 °C, 10 – 95 % rF (nicht kondensierend)

Lagerbedingungen ........................ -10 bis +55 °C, 5 – 95 % rF (nicht kondensierend)

Abmessungen (L x B x H) ............. 79 x 48 x 28 mm

Gewicht ......................................... 40 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech­te einschließlich der Übersetzung sind vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die
Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, ist verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Copyright 2019 by Conrad Electronic SE. *1900461_v1_1019_02_dh_m_de

max. Leistung 45 W
5, 9, 12, 15 V/DC, 3 A
20 V/DC, 2,25 A

USB des Typs A (Schnellladung)
max. Leistung 18 W
3,6 – 6 V/DC, 3 A

6 – 9 V/DC, 2 A
9 – 12 V/DC, 1,5 A

Operating Instructions

VC-63CC-PD Vehicle Charger

Item No. 1900461

Intended Use

The product is intended to be used as a USB charger that connects to the power socket in
your vehicle. It has USB type-CTM PD and USB type-A fast charging ports that can deliver a
maximum output of 63W. Integrated short circuit and over current protection keeps connected
devices safe during charging. Both ports can be used for charging at the same time.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture must be avoided
under all circumstances.

For safety and approval purposes, you must not rebuild and/or modify this product. If you use
the product for purposes other than those described above, the product may be damaged. In
addition, improper use can result in other hazards. Read the instructions carefully and store
them in a safe place. Make this product available to third parties only together with its operating
instructions.

This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.

Delivery Content

• Car Charger

• USB type-CTM cable

• Operating instructions

Up-to-date Operating Instructions

Download the latest operating instructions at www.conrad.com/downloads or
scan the QR code shown. Follow the instructions on the website.

Explanation of Symbols

The symbol with the exclamation mark in the triangle is used to indicate important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and advice on operation.

Safety Instructions

Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information
on proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the warranty/
guarantee.

a) General Information

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become
dangerous playing material for children.

• Protect the appliance from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, steam and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height
can damage the product.

• For safety reasons, do not use the car adapter during thunder storms.

• Do not make any adjustment on the product when driving or in other situations
where distractions can be hazardous. Responsible and safe driving is your
primary responsibility when operating a vehicle.

• Consult an expert when in doubt about the operation, safety or connection of the
appliance.

• Maintenance, modications and repairs must only be completed by a technician
or an authorised repair centre.

• If you have questions which remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.

b) Connected devices

• Also observe the safety and operating instructions of any other devices which are
connected to the product.

Operating Elements

1

1 Power plug
2 LED power indicator
3 USB type-C
4 USB type-A fast charge port

TM

PD port

USB-C PD

Fast Charge

2

3

4

Operation

Before using, check the input voltage of the USB type-A / USB type-CTM device you

intend to charge. Make sure the total loading does not exceed the rated output of
this USB charger.

For safety and performance reasons, it is recommended to use the included cable

• Insert the power plug (1) into the 12-24V car power socket.

• The charger will receive power after the car ignition switch is turned on.

• The LED power indicator (2) will light blue when the charger is receiving power.

• Connect your device to a charging port (3) or (4).

• Charging will begin automatically, and the connected device will indicate the charging status.

• Unplug the charger from car power socket when not in use.

or the cable supplied with your device.

Care and Cleaning

• Disconnect from the power supply before each cleaning.

• Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as
they can cause damage to the housing and malfunctioning.

• Clean the product with a dry, bre-free cloth.

Disposal

Electronic devices are recyclable waste and must not be disposed of in the

household waste. At the end of its service life, dispose of the product in accordance

with applicable regulatory guidelines. You thus fulll your statutory obligations and

contribute to the protection of the environment.

Technical Data

Input voltage / current ................... 12 - 24 V/DC, 7 A max.

Output voltage / current ................ USB type-CTM (power delivery)

Output power ................................ max. 63 W (total)

Cable ............................................ USB type-CTM 2.0 (male to male) approx. 1 m

LED indicator ................................ Blue

Protection ..................................... Short circuit, over current

Operating conditions ..................... 0 to 35 °C, 10 – 95% RH (non-condensing)

Storage conditions ........................ -10 to 55 °C, 5 – 95% RH (non-condensing)

Dimensions (L x W x H) ................ 79 x 48 x 28 mm

Weight .......................................... 40 g

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights

including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication
represent the technical status at the time of printing.

Copyright 2019 by Conrad Electronic SE. *1900461_v1_1019_02_dh_m_en

max. output 45 W
5, 9, 12, 15 V/DC 3 A
20 V/DC 2.25 A
USB type-A (fast charge)
max. output 18 W

3.6 - 6 V/DC 3 A
6 - 9 V/DC 2 A
9 - 12 V/DC 1.5 A
