VOLTCRAFT VC-590 User guide

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 11 81 861 www.conrad.si

NAVODILA ZA UPORABO

Tokovne klešče z digitalnim

multimetrom Voltcraft VC-590OLED

Kataloška št.: 11 81 861

2

KAZALO

1. UVOD ................................ ..... ................................................................................ 3

Servisna služba ....................................................................................................... 3

3. PREDVIDENA UPORABA .. .................................................................................... 3

4. UPRAVLJALNI ELEMENTI .................................................................................... 5

5. VSEBINA PAKETA ..................... ..... ....................................................................... 6

6. VARNOSTNI NAPOTKI .......................................................................................... 6

7. OPIS IZDELKA ............. ..... ..... ................................................................................ 9

Vrtljivo stikalo ........................................................................................................... 9

8. PRIKAZI IN SIMBOLI NA PRIKAZOVALNIKU ..... ..... ........................................... 10

9. MERJENJE ............ ............................................................................................... 11

a) Vklop multimetra ................................................................................................ 11

b) Merjenje toka „A“ ............................................................................................... 12

c) Merjenje napetosti „V“ ........................................................................................ 14

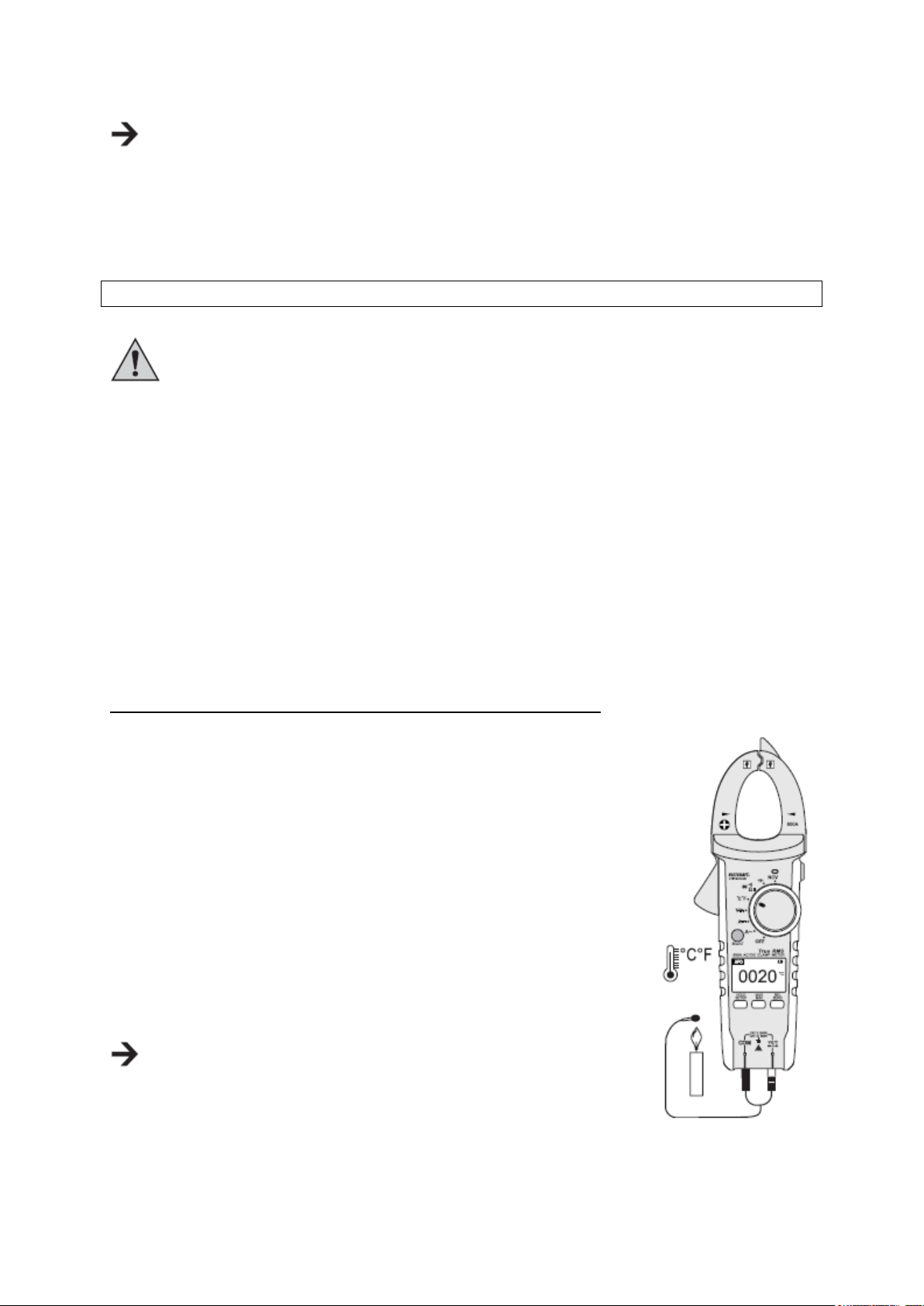

d) Merjenje temperature .................. .... ..... ............................................................. 15

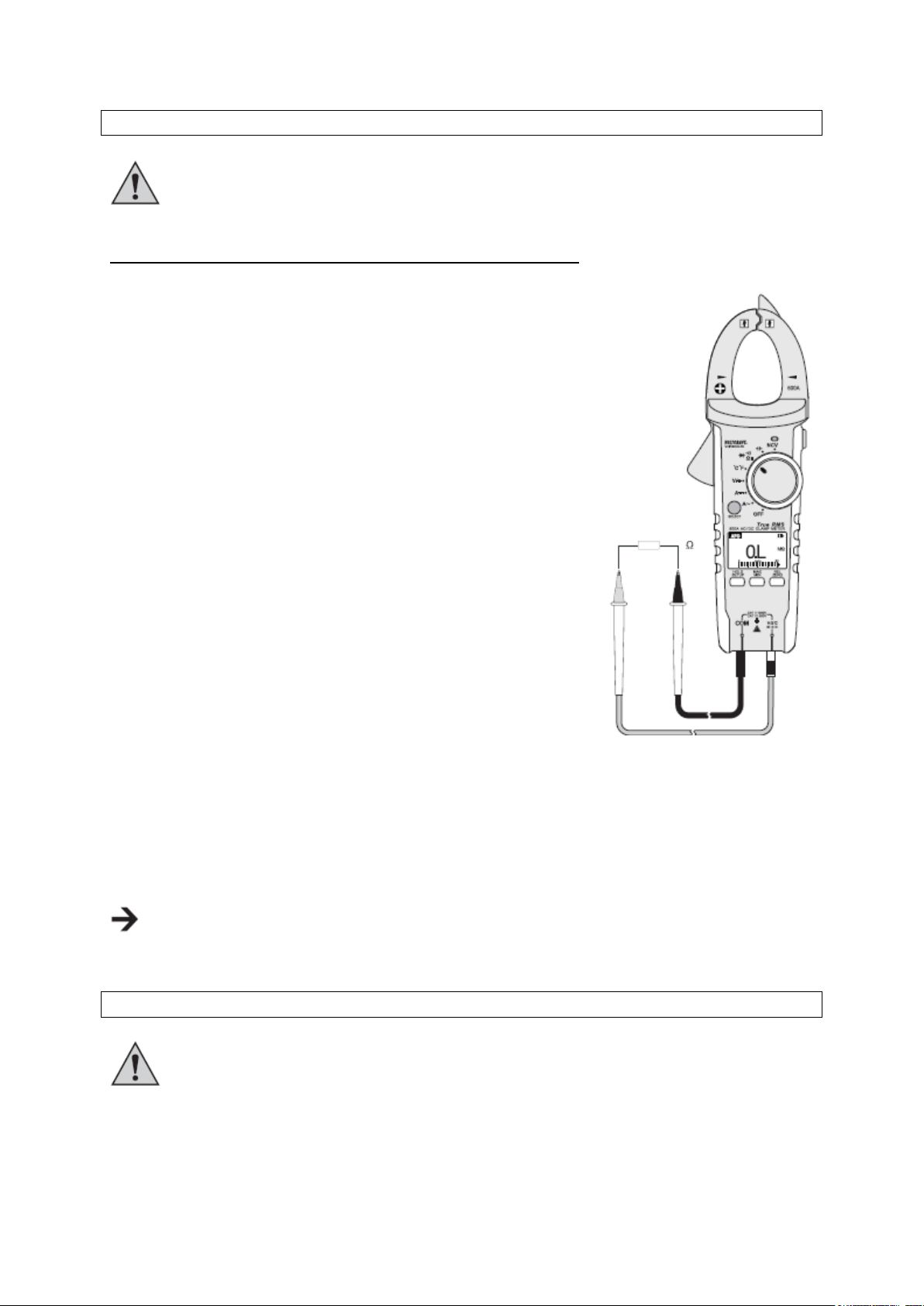

e) Merjenje upornosti .......................................................................... ................... 16

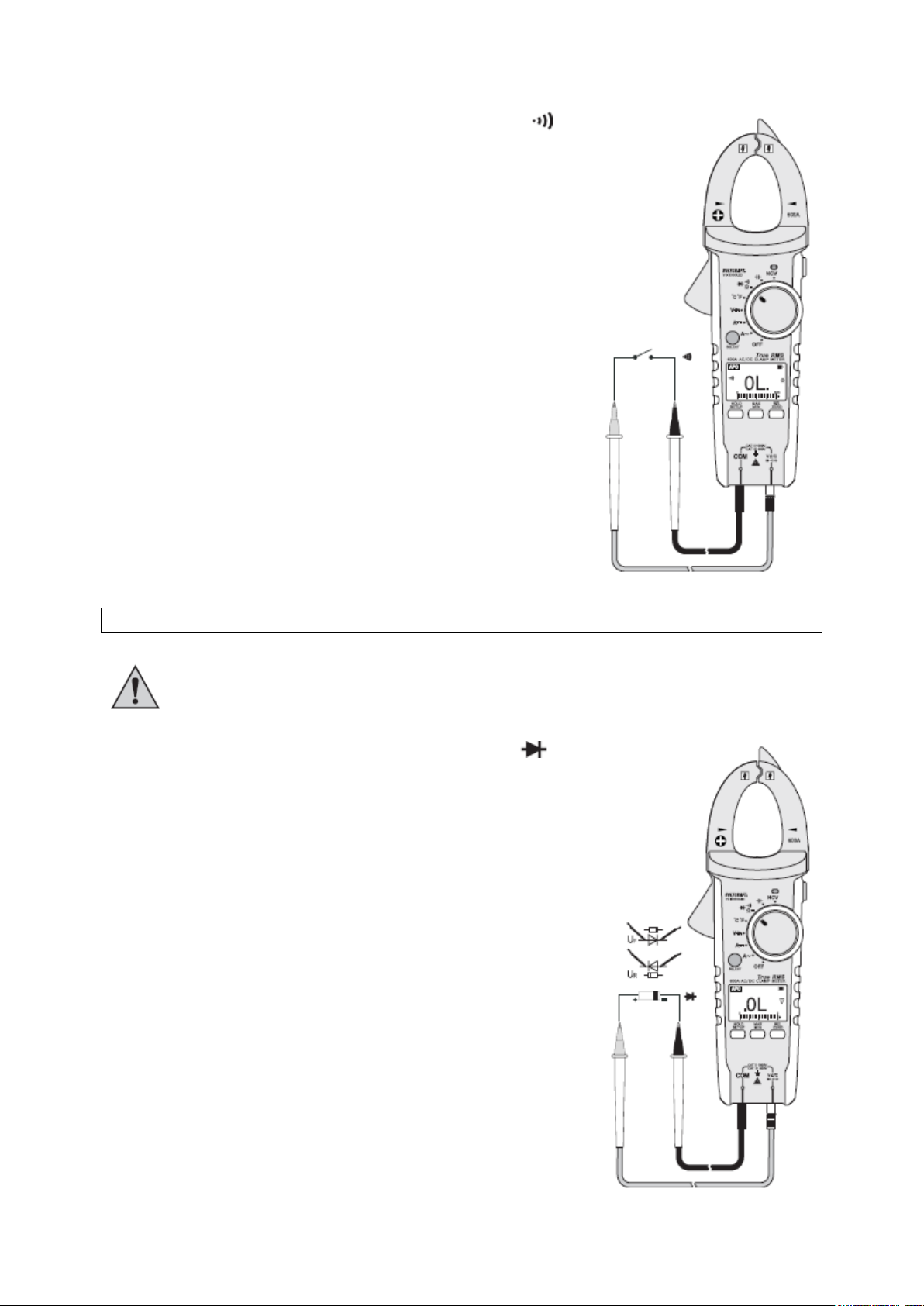

f) Testiranje prevodnosti ........................................................................................ 16

g) Testiranje diod ................................................................................................ ... 17

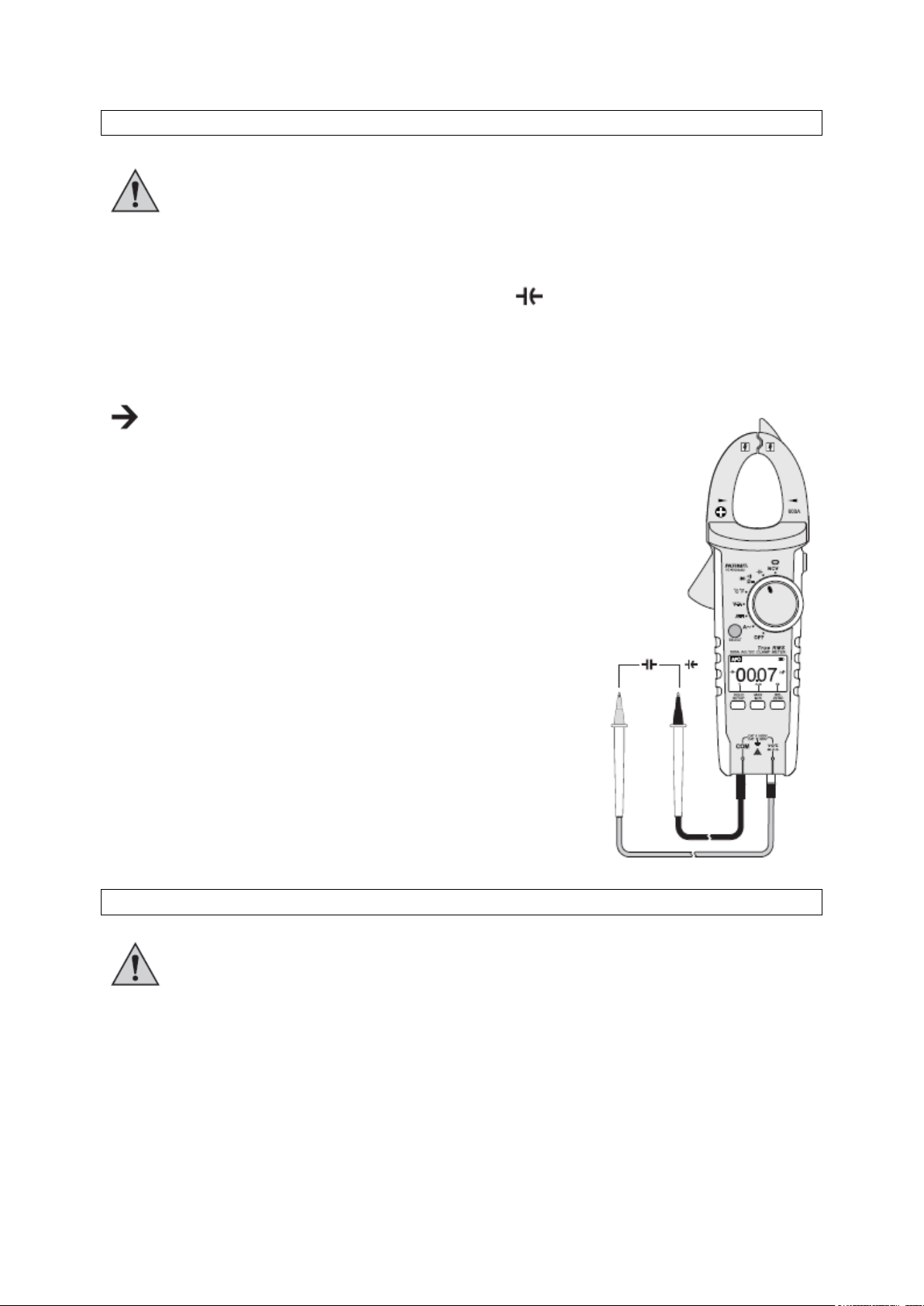

h) Merjenje kapacitivnosti ...................................................................................... 18

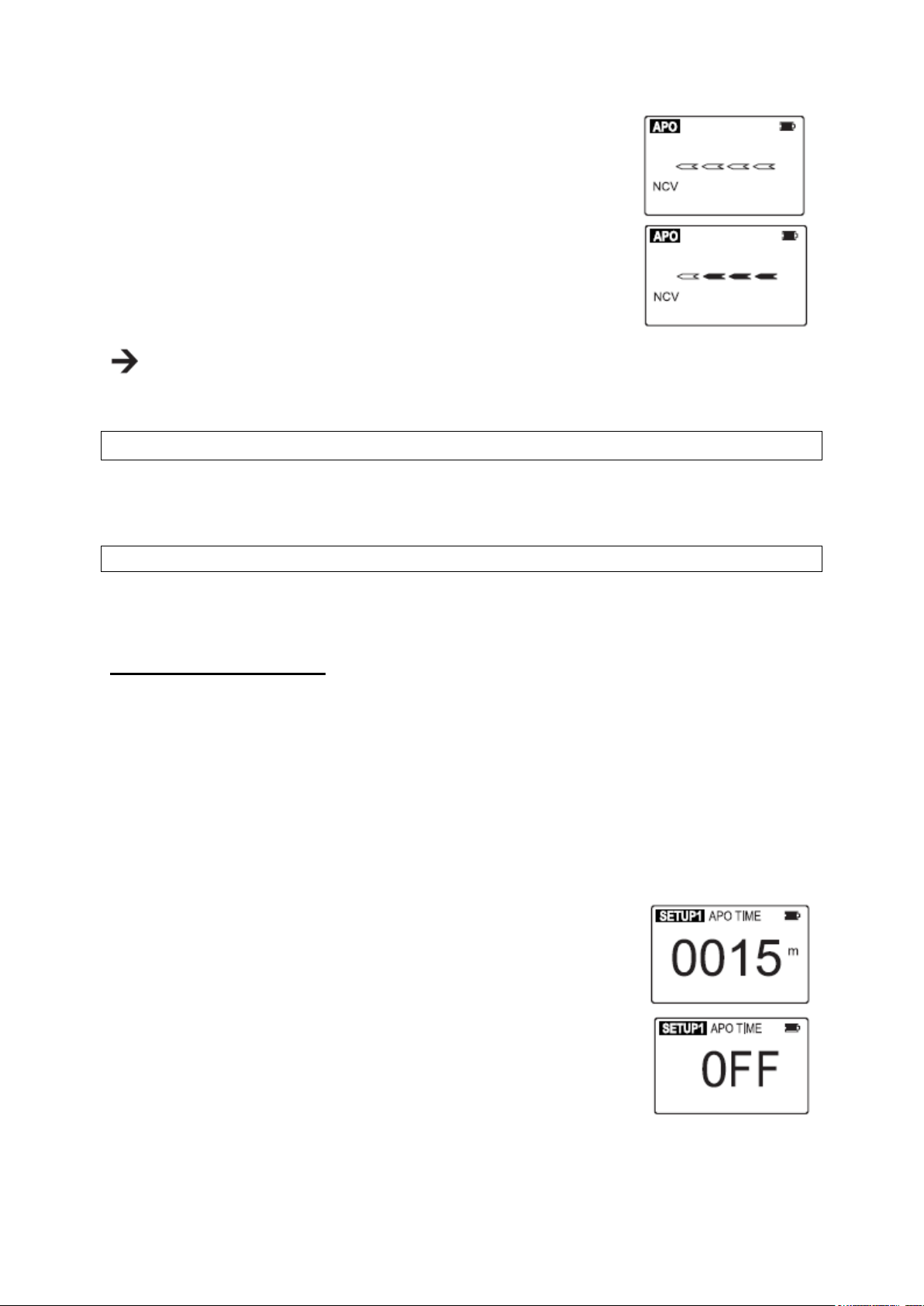

i) Brezkontaktna detekcija izmenične napetosti „NCV“ .......................................... 18

10. DODATNE FUNKCIJE ............................................ ........................................... 19

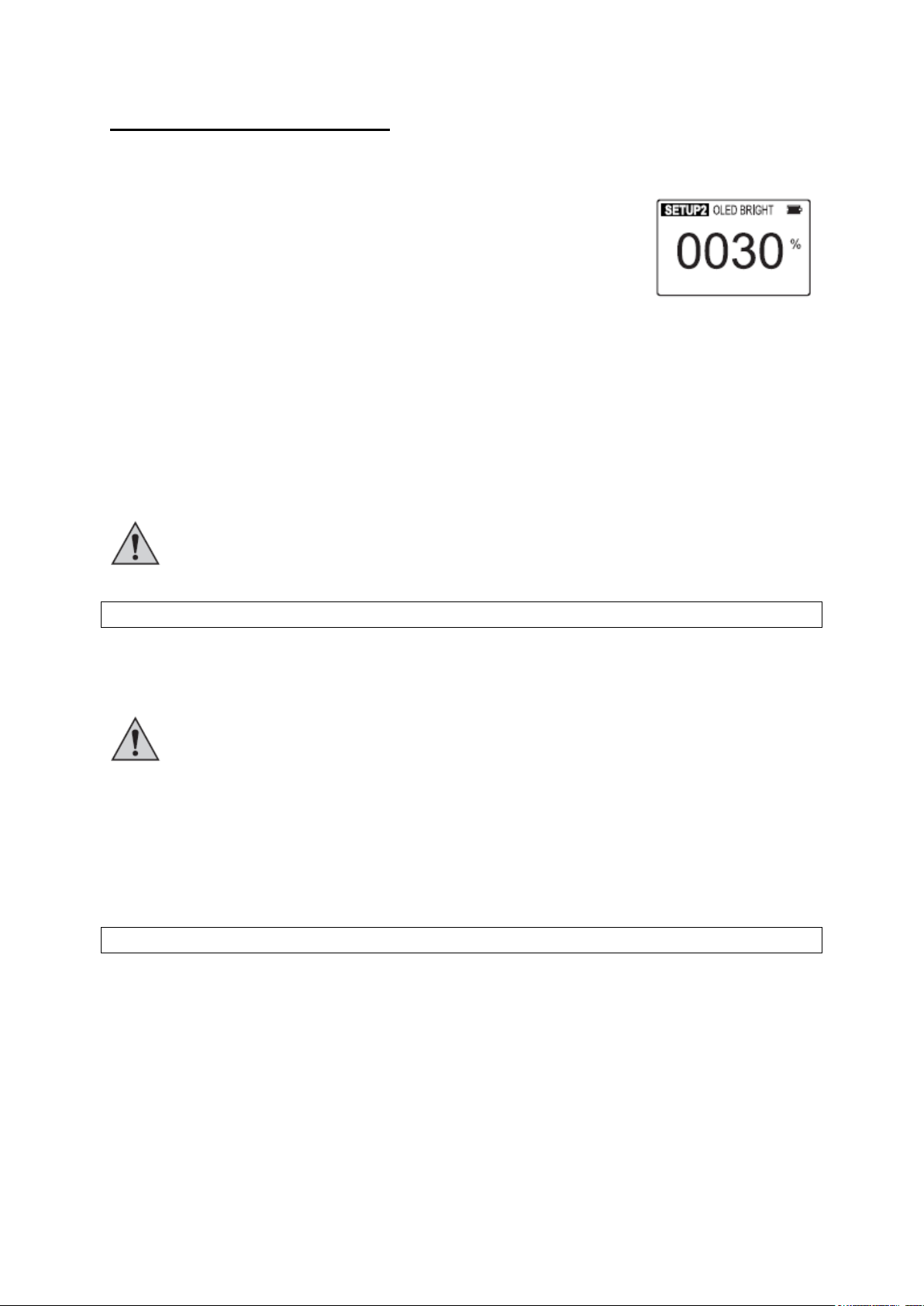

a) Nastavitve naprave SETUP ............................................................................... 19

b) Funkcija HOLD ........................... ..... ..... .... ......................................................... 20

c) Funkcija MAX/MIN .......................................................................... ................... 20

d) Funkcija REL ... ..... .. ........................................................................................... 21

e) Osvetljava za mesto merjenja ........................................................................... 21

11. ČIŠČENJE IN VZDRŽEVANJE .......................................................................... 22

a) Splošno .............................................................................................................. 22

b) Čiščenje ............................................................................................................. 22

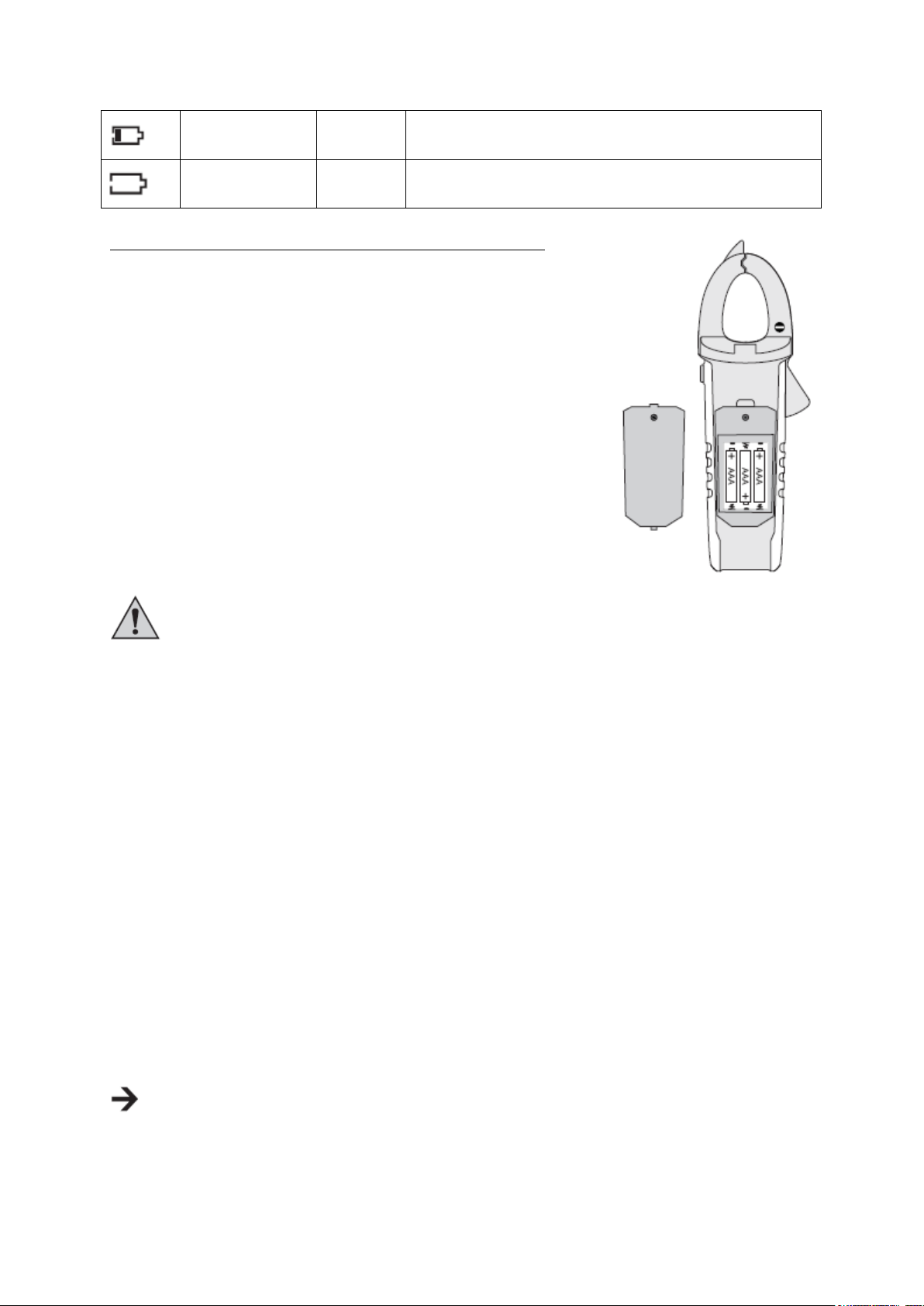

c) Vstavljanje in menjava baterij ............................................................................ 22

12. ODSTRANJEVANJE .... ..... .... ............................................................................. 23

Odstranjevanje odsluženih baterij .......................................................................... 23

13. ODPRAVLJANJE NAPAK .................................................................................. 24

14. TEHNIČNI PODATKI .......................................................................................... 25

Merilne tolerance ................................................................................................... 25

GARANCIJSKI LIST ....................... ..... ..................................................................... 29

3

1. UVOD

Spoštovana stranka, nakup izdelka blagovne znamke Voltcraft® je bila zelo dobra odločitev, za katero se

vam zahvaljujemo.

Kupili ste nadpovprečno kakovosten izdelek blagovne znamke, ki se na področju

merilne, polnilne in omrežne tehnike odlikuje po posebni kompetentnosti in nenehnem uvajanju novosti.

Z izdelkom Voltcraft® boste kot zahteven domači mojster ali pa kot profesionalni uporabnik kos še tako težkim nalogam. Voltcraft® vam nudi zanesljivo tehnologijo z neverjetno ugodnim ra zmerjem med ceno in zmogljiv os tj o.

Prepričani smo: Vaš začetek uporabe izdelka Voltcraft® je hkrati začetek dolgega in dobrega sodelovanja.

Želimo vam veliko veselja z vašim novim izdelkom Voltcraft®!

Servisna služba

Za tehnično podporo se obrnite na našo servisno službo: Telefon: 01 78 11 240

Faks: 01 78 11 250 Elektronska pošta: tehnik@conrad.si Pon. - čet.: 9.00-17.00 Pet.: 9.00-16.00

3. PREDVIDENA UPORABA

- Merjenje in prikaz električnih veličin na področju prenapetostne kategorije CAT III

..do maks. 600 V oz. CAT II do maks. 1.000 V proti potencialu zemlje v skladu z ES ..61010-1 in vseh nižjih prenapetostnih kategorij. Merilnika ne smete uporabljati v ..prenapetostni kategoriji CAT IV.

- Merjenje enosmernega in izmeničnega toka do maks. 600 A (AC True RMS)

- Merjenje enosmerne in izmenične napetosti do maks. 1.000 V/DC, 750 V/AC (AC

..True RMS)

- Merjenje temperature od -40 do +1.000 °C

- Merjenje upornosti do 60 MΩ

- Testiranje prevodnosti (<10 Ω akustični signal)

- Testiranje diod

- Merjenje kapacitivnosti do 6 mF

- Brezkontaktno testiranje izmenične napetosti (NCV) ≥ 100-750 V/AC in ≤ 10 mm

..razdalje

4

Posamezne merilne funkcije izbirate z vrtljivim stikalom. Pri vseh merilnih funkcijah

(razen pri merjenju temperature, testiranju diod in prevodnosti) se merilno območje

samodejno izbere. Pri merilniku VC-590 OLED so na merilnem območju AC-napetosti in AC-toka

prikazane prave efektivne vrednosti (True RMS). Polarnost je pri negativni izmerjeni vrednosti samodejno prikazana s predznakom (–).

Merjenje toka poteka brezkontaktno s tokovnimi kleščami z odpiranjem. Za merjenje

vam električnega kroga ni treba ločevati. Tokovne klešče so tudi predvidene in imajo dovoljenje za merjenje na neizoliranih, aktivno nevarnih vodnikih. Napetost v merilnem krogu ne sme presegati 1.000 V pri CAT II oz. 600 V pri CAT III. Pri meritvah v okoljih s prenapetostno kategorijo CAT III je priporočljiva uporaba osebne

zaščitne opreme. Merilnika ne smete uporabljati v prenapetostni kategoriji CAT IV.

Napajanje multimetra poteka s tremi običajnimi 1,5 V baterijami tipa AAA (Micro,

LR03). Uporaba je dovoljena samo v kombinaciji z navedenim tipom baterij. Polnilnih

baterij z napetostjo 1,2 V ne smete uporabljati. Samodejni izklop preprečuje predčasno praznjenje baterij. Funkcijo samodejnega izklopa lahko deaktivirate ali jo

nastavite na vrednost od 1 do 30 minut v korakih po 1 minuto. Multimeter ne sme delovati v odprtem stanju, z odprtim baterijskim predalom ali z

manjkajočim baterijskim pokrovom.

Meritve na območjih, kjer obstaja nevarnost eksplozije (Ex), ali v vlažnih prostorih oz.

v neugodnih pogojih okolice niso dovoljene. Neugodni pogoji okolice so: mokrota ali visoka vlažnost zraka, prah in vnetljivi plini, hlapi ali topila, nevihta oz. nevihtni pogoji kot so močna elektrostatična polja itd.

Za merjenje uporabljajte samo takšne merilne kable oz. opremo za merjenje, ki ustreza tehničnim podatkom multimetra.

Merilnik lahko upravljajo samo osebe, ki so seznanjene z veljavnimi predpisi za

izvajanje meritev in možnimi nevarnostmi. Priporočljiva je uporaba osebne zaščitne

opreme.

Drugačna uporaba od zgoraj opisane lahko privede do poškodb tega izdelka, poleg

tega pa so s tem povezane tudi nevarnosti kot so npr. kratek stik, požar, električni

udar itd. Celotnega izdelka ne smete spreminjati oz. predelovati! Pozorno preberite ta navodila za uporabo in jih shranite, če jih boste morda želeli

kasneje ponovno prebrati. Obvezno je treba upoštevati varnostne napotke!

5

4. UPRAVLJALNI ELEMENTI

1 Izbirni nastavek za kable z vgrajenim NCV-senzorjem 2 Tokovne klešče 3 Prikaz NCV-signala 4 Odpiralni vzvod za tokovne klešče 5 Tipka SELECT za preklapljanje funkcij (rdeči simboli)

6

6 Prikaz izmerjenih vrednosti (OLED-prikazovalnik) 7 Funkcijska tipka HOLD/SETUP

...HOLD = funkcija za zadržanje prikaza izmerjene vrednosti ...SETUP = funkcija za osnovne nastavitve (samodejni izklop, svetilnost OLED- ...prikazovalnika)

8.Funkcijska tipka MAX/MIN za prikaz maksimalne, minimalne in povprečne

...vrednosti (AVG)

9 Merilni priključek COM (referenčni potencial „minus“) 10 Merilni priključek VΩ (pri enosmerni napetosti potencial „plus“)

11 Funkcijska tipka REL/ZERO

.....REL = merjenje referenčne vrednosti

.....ZERO = ničelna lega pri merjenju enosmernega toka (DC-A)

12 Baterijski predal 13 Vrtljivo stikalo za izbiro merilne funkcije 14 Tipka za osvetlitev merilnega mesta 15 Osvetlitev merilnega mesta

5. VSEBINA PAKETA

Tokovne klešče z digitalnim multimetrom 3 x baterija tipa AAA 2 varnostna merilna kabla v skladu s CAT III Temperaturno tipalo (-40 do +230 °C, tipa K, s 4 mm banana vtičem) Navodila za uporabo

6. VARNOSTNI NAPOTKI

Prosimo, da pred uporabo naprave preberete celotna navodila za uporabo, saj vsebujejo pomembne napotke o pravilni uporabi.

Pri škodi, nastali zaradi neupoštevanja teh navodil za uporabo, izgubite pravico do uveljavljanja garancije! Ne prevzemamo odgovornosti za

posledično škodo!

Ne jamčimo za materialno škodo ali telesne poškodbe oseb, ki

nastane/jo zaradi neustrezne uporabe naprave ali zaradi neupoštevanja varnostnih napotkov! V takšnih primerih izgubite pravico do uveljavljanja garancije.

Ta naprava je zapustila tovarno v varnostno in tehnično neoporečnem stanju. Za ohranitev tega stanja in za zagotovitev varne uporabe morate kot uporabnik te

naprave upoštevati varnostne napotke in opozorila v teh navodilih za uporabo. Upoštevati je treba naslednje simbole:

Simbol s klicajem v trikotniku opozarja na pomembne napotke v teh navodilih za uporabo, ki jih je obvezno treba upoštevati.

7

Simbol s strelo v trikotniku opozarja na nevarnost električnega udara ali

zmanjšano električno varnost naprave.

Simbol strele v kvadratu dovoljuje merjenje toka na neizoliranih, nevarno aktivnih vodnikih in opozarja na možne nevarnosti. Treba je nositi osebno

zaščitno opremo.

Simbol s puščico opozarja na posebne namige in nasvete glede uporabe

izdelka.

Ta naprava je opremljena z oznako skladnosti CE in izpolnjuje zahteve ustreznih.evropskih direktiv.

Zaščitni razred 2 (dvojna ali ojačana (zaščitna) izolacija).

CAT I...Prenapetostna kategorija I za meritve na električnih in elektronskih

..............napravah, ki niso neposredno povezane z omrežno napetostjo (npr. naprave

..............z baterijskim napajanjem, zaščitna nizka napetost, signalne in krmilne

..............napetosti itd.).

CAT II..Prenapetostna kategorija II za meritve na električnih in elektronskih

..............napravah, ki so neposredno povezane z omrežno napetostjo prek

..............električnega vtiča. Ta kategorija zajema tudi vse manjše kategorije (npr.

..............CAT I za merjenje signalnih in krmilnih napetosti).

CAT III Prenapetostna kategorija III za meritve inštalacij v zgradbah (npr. električnih

..............vtičnic ali podrazdelilnikov). Ta kategorija zajema tudi vse manjše kategorije

..............(npr. CAT II za meritve na električnih napravah). Merjenje v CAT III je

..............dovoljeno samo z merilnimi konicami z maksimalno prosto dolžino kontaktov

..............4 mm oz. s pokrovi na merilnih konicah.

CAT IV Prenapetostna kategorija IV za meritve na viru nizkonapetostne inštalacije

..............(npr. glavni razdelilnik, električna omarica itd.) in na prostem (npr. dela na

..............podzemnih kablih, nadzemnih vodih itd.). Ta kategorija zajema tudi vse

..............manjše kategorije. Merjenje v CAT IV je dovoljeno samo z merilnimi

..............konicami z maksimalno prosto dolžino kontaktov 4 mm oz. s pokrovi na

..............merilnih konicah.

Potencial zemlje

Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje naprave na lastno pest nista dovoljena.

V primeru dvomov o delovanju, varnosti ali priključitvi naprave se obrnite na strokovnjaka.

Merilniki in njihova oprema niso igrača in ne sodijo v otroške roke!

8

Napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali s premalo izkušenj in znanja, če jih pri

uporabi nadzira oseba, ki je zadolžena za njihovo varnost, ali so prejele navodila za varno uporabo in razumejo z njimi povezane nevarnosti.

Naprava in njena priključna vrvica ne smeta biti na dosegu otrok, mlajših od 8 let. Čiščenja in vzdrževanja naprave ne smejo izvajati otroci, razen če so starejši od 8 let

in pod nadzorom.

V obrtnih obratih je treba upoštevati predpise za preprečevanje nesreč za električne

naprave in obratna sredstva Sindikata obrtnih delavcev.

V šolah in izobraževalnih ustanovah, hobi delavnicah in delavnicah samopomoči

mora uporabo merilnih naprav odgovorno nadzorovati izobraženo osebje.

Pred vsakim merjenjem napetosti se prepričajte, da se merilnik ne nahaja v drugem

merilnem območju.

Pred vsako menjavo merilnega območja je s predmeta merjenja treba odstraniti

merilne konice.

Napetost med priključnimi točkami merilnika in potencialom zemlje ne sme presegati

1.000 V DC/AC v CAT II oz. 600 V v CAT III. Bodite posebej previdni pri uporabi naprave pri napetostih, večjih od 33 V izmenične

napetosti (AC) oz. 70 V enosmerne napetosti (DC)! Že pri teh napetostih lahko pride v primeru dotikanja električnih vodnikov do življenjsko nevarnega električnega udara.

Bodite pozorni na to, da se med merjenjem ne boste dotikali (tudi ne neposredno)

priključkov in merilnih točk. V nasprotnem primeru lahko pride do električnega udara. Med merjenjem se ne smete dotikati območja nad otipljivimi oznakami območja

ročaja na merilnih konicah in na merilniku.

Pred vsakim merjenjem preverite, če so vaš merilnik in njegova merilna kabla morda poškodovani. Če je zaščitna izolacija poškodovana (ureznine, raztrganine itd.),

meritev nikakor ne smete izvajati. Priložena merilna kabla imata indikator obrabe. V primeru poškodbe postane vidna druga izolacijska plast, ki je druge barve. V tem primeru merilne opreme ni več dovoljeno uporabljati in jo je treba zamenjati.

Multimetra ne uporabljajte tik pred, med in tik za nevihto (udar strele! / visokoenergijske prenapetosti!). Pazite, da bodo vaše roke, čevlji, oblačila, tla, vezja in deli vezij itd. vedno suhi.

Izogibajte se uporabi naprave v neposredni bližini:

- močnih magnetnih ali elektromagnetnih polj,

- oddajnih anten ali visokofrekvenčnih generatorjev. V nasprotnem primeru se lahko izmerjena vrednost popači.

9

Če domnevate, da varna uporaba naprave več ni možna, prenehajte z uporabo in napravo zavarujte pred nenamerno uporabo. Da varna uporaba več ni možna, lahko

predpostavljate v naslednjih primerih:

- naprava je vidno poškodovana,

- naprava več ne deluje,

- po daljšem shranjevanju v neugodnih pogojih ali

- po težkih obremenitvah pri prevozu.

Merilnika nikoli ne začnite uporabljati takoj, ko ste ga prinesli iz hladnega v topel

prostor. Kondenzna voda, ki pri tem nastane, lahko uniči napravo. Naprave ne vklapljajte in počakajte, da bo njena temperatura enaka sobni temperaturi.

Pazite, da embalaže ne boste pustili nenadzorovano ležati, saj je vašim otrokom lahko nevarna igrača.

Upoštevajte tudi varnostne napotke v posameznih poglavjih.

7. OPIS IZDELKA

............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Izmerjene vrednosti so prikazane na samosvetlečem digitalnem OLED-prikazovalniku multimetra. Prikaz izmerjenih vrednosti multimetra obsega 6.000 digitov (digit = najmanjša vrednost prikaza).

Ko dalj časa ne pritisnete nobene tipke na napravi, se naprava samodejno izključi. Tako varčuje z življenjsko dobo baterije in omogoča daljši čas delovanja. Funkcijo

samodejnega izklopa lahko nastavite na čas od 1 do 30 minut oz. jo deaktivirate.

Merilnik lahko uporabljate tako pri hobijih kot tudi na profesionalnem področju do

CAT III.

Na kotnih vtičih na priloženih merilnih kablih se nahajajo zaščitni pokrovi za prevoz.

Preden vtiče priključite na priključke merilnika, je treba zaščitne pokrove odstraniti.

Vrtljivo stikalo (13) Posamezne merilne funkcije izbirate z vrtljivim stikalom.

Pri nekaterih merilnih funkcijah je aktivna samodejna

izbira merilnega območja „AUTO“. Pri tem naprava vedno

sama izbere ustrezno merilno območje. Ko se stikalo nahaja v položaju „OFF“, je merilnik

izključen. Ko merilnika več ne potrebujete, ga vedno

izključite.

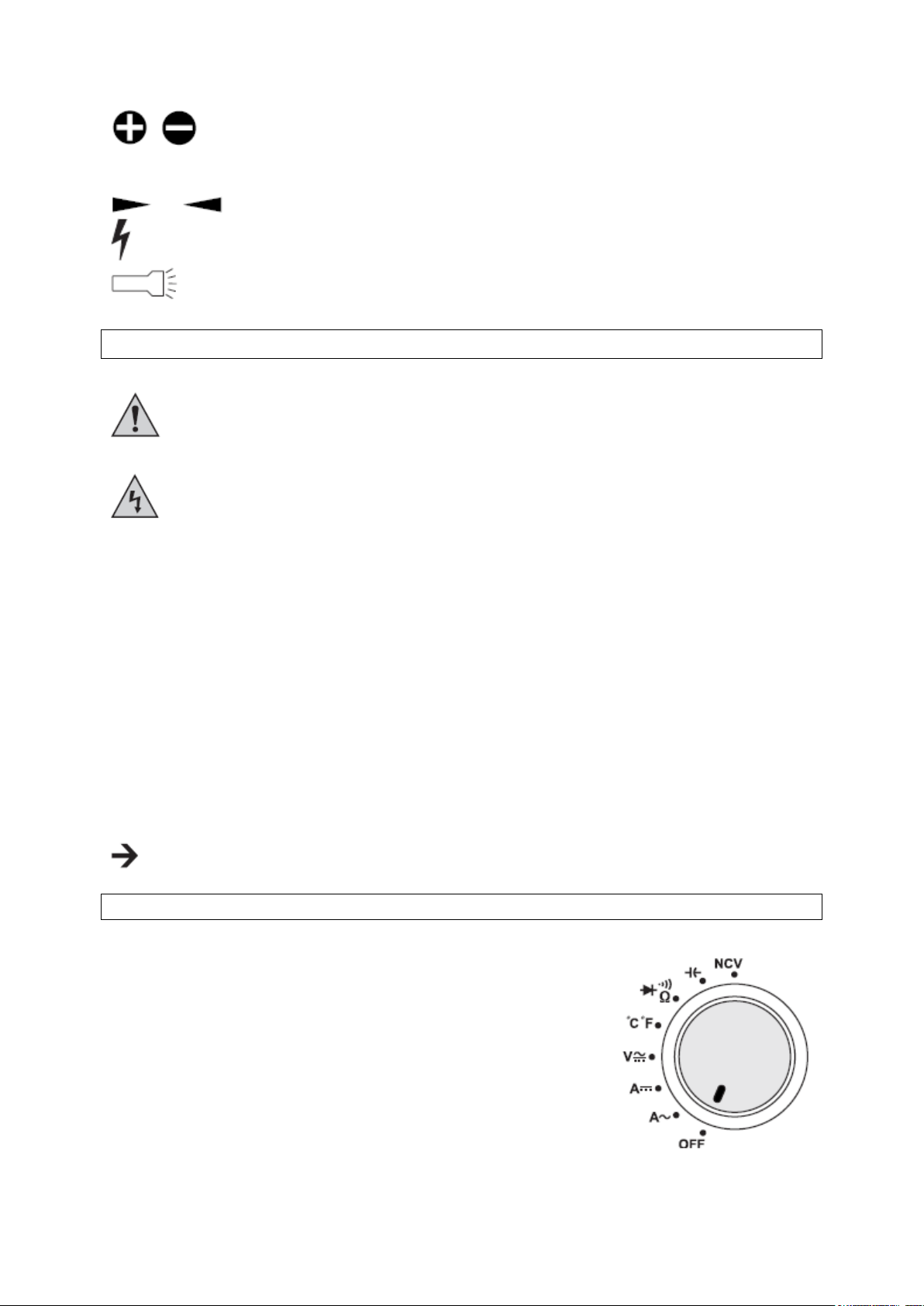

Slika prikazuje razporeditev merilnih funkcij.

10

8. PRIKAZI IN SIMBOLI NA PRIKAZOVALNIKU

Na napravi ali na prikazovalniku se nahajajo naslednji simboli in prikazi: AUTO Samodejna izbira merilnega območja je aktivna

SETUP 1/2 Priklic funkcije nastavitev naprave in prikaz funkcije 1 in 2 APO Samodejni izklop je aktiven APO TIME Čas za izklop v minutah (m) OFF Položaj stikala za izklop ali funkcija je deaktivirana OLED BRIGHT % Svetilnost prikazovalnika v odstotkih NCV Brezkontaktna detekcija izmenične napetosti (samo V-AC) True RMS Merjenje prave efektivne vrednosti H Aktivna je funkcija zadržanja prikaza vrednosti HOLD Aktivacija/deaktivacija funkcije zadržanja prikaza vrednosti MAXMIN Funkcija maks./min. vrednosti je aktivna MAX Prikaz maksimalne vrednosti trenutne serije meritev MIN Prikaz minimalne vrednosti trenutne serije meritev AVG Prikaz povprečne vrednosti trenutne serije meritev REL Priklic meritve relativne vrednosti in nastavitev relativne vrednosti

................................(ni možno pri enosmernem toku in NCV)

ZERO Ničelni odklon za merilno območje enosmernega toka (samo ADC) Δ Simbol delta za merjenje relativne vrednosti (= prikaz referenčne

................................vrednosti)

OL Prikaz za prekoračitev, merilno območje je prekoračeno

Simbol za prikaz polne baterije. V odvisnosti od stanja

................................napolnjenosti baterije črtice izginevajo. Ko ni več nobene črtice,

................................je treba nemudoma zamenjati baterijo, da preprečite merilne

................................napake!

Simbol za podatke o uporabljeni bateriji

Simbol za testiranje diod

Simbol za akustično testiranje prevodnosti

AC Izmenična veličina za napetost in tok

DC Enosmerna veličina za napetost in tok V, mV Volt (enota električne napetosti), milivolt (eksponent -3) A, mA, μA Amper (enota električnega toka), miliamper (eksponent -3),

................................mikroamper (eksponent -6)

Hz Hertz (enota električne frekvence) °C, °F Enota temperature (stopinje Celzija = evropska, stopinje

................................Fahrenheita = imperialna)

Ω, kΩ, MΩ Ohm (enota električne upornosti), kiloohm (eksponent 3),

................................megaohm (ekspone nt 6)

nF Nanofarad (eksponent -9; enota električne kapacitivnosti) μF Mikrofarad (eksponent -6) mF Milifarad (eksponent -3)

Simbol za merilno območje kapacitivnosti

Stolpčni diagram (ne pri °C, °F in NCV)

11

Oznaka za polarnost (plus in minus pol) za merjenje

................................enosmernega toka. Simbola prikazujeta smer, v katero teče tok,

................................da lahko merite s pravilno polarnostjo.

Oznaka za položaj vodnika za pravilno merjenje toka.

Napetost presega 30 V/AC in 42 V/DC

Tipka za aktivacijo in deaktivacijo osvetlitve merilnega mesta

9. MERJENJE

Nikakor ne smete prekoračiti maks. dovoljenih vhodnih veličin. Ne dotikajte se vezij ali delov vezij, če se v njih lahko nahajajo napetosti, ki

so višje od 33 V/ACrms ali 70 V/DC! Življenjsko nevarno!

Pred začetkom merjenja vedno preverite, če na priključenih merilnih kablih opazite poškodbe, npr. ureznine, razpoke ali zmečkanine. Poškodovanih merilnih kablov več ne smete uporabljati! Življenjsko

.............nevarno!

Med merjenjem se prav tako ne smete dotikati območja nad otipljivimi oznakami območja ročaja na merilnih konicah.

Na merilnik sta vedno lahko priključena samo dva merilna kabla, ki sta potrebna za izvajanje meritev. Pred začetkom merjenja toka iz

varnostnih razlogov iz merilnika odstranite vse merilne kable, ki jih ne potrebujete.

Meritve v električnih tokokrogih > 33 V/AC in > 70 V/DC smejo izvajati

samo strokovnjaki in ustrezno poučene osebe, ki so seznanjene z

veljavnimi predpisi in nevarnostmi, ki so povezane s tem.

Takoj ko se na prikazovalniku prikaže napis „OL“ (Overload = prekoračitev), ste prekoračili merilno območje.

a) Vklop multimetra

Multimeter vključite in izključite z vrtljivim stikalom. Vrtljivo

stikalo (13) zavrtite v položaj za ustrezno merilno funkcijo.

Ko želite napravo izključiti, zavrtite vrtljivo stikalo v položaj „OFF“. Ko merilnika več ne potrebujete, ga vedno izključite.

Po vklopu naprava izvede kratko testiranje delovanja. Med testiranjem delovanja je na prikazovalniku prikazan napis „VOLTCRAFT“. To testiranje traja pribl. 3 sekunde in se zaključi s piskom.

12

Preden lahko začnete uporabljati merilnik, je najprej treba vstaviti

priložene baterije. Napotke o vstavljanju in menjavi baterij najdete v

poglavju „Čiščenje in vzdrževanje“.

b) Merjenje toka „A“

Nikakor ne smete prekoračiti maks. dovoljenih vhodnih veličin. Ne dotikajte se vezij ali delov vezij, če se v njih lahko nahajajo napetosti, ki

so višje od 33 V/ACrms ali 70 V/DC! Življenjsko nevarno!

Največja dovoljena napetost v merilnem tokokrogu proti potencialu

zemlje ne sme presegati 1.000 V v CAT II in 600 V v CAT III. Upoštevajte potrebne varnostne napotke, predpise in varnostne ukrepe

zaradi lastne varnosti.

Merjenje toka poteka brezkontaktno s tokovnimi kleščami z odpiranjem (2). Senzorji v tokovnih kleščah detektirajo magnetno polje, ki obdaja vodnike, po katerih teče tok. Merjenje je dovoljeno tako na izoliranih kot tudi na neizoliranih električnih vodnikih in zbiralkah. Poskrbite za to, da vodnik vedno poteka centralno skozi tokovne klešče

(upoštevajte pomožne puščične oznake) in da so klešče vedno zaprte.

S tokovnimi kleščami vedno zajemite samo en vodnik. Če zajamete fazni in

povratni vodnik (npr. L in N ali plus in minus), potem se tokova medsebojno

...........izničita in naprava ne prikazuje merilnega rezultata. Če zajamete več zunanjih

...........vodnikov (npr. L1 in L2 ali plus vodnik 1 in plus vodnik 2), se tokova seštejeta.

Na vrhu klešč se nahaja izbirni nastavek za kable (1), s pomočjo katerega lahko posamezne vodnike udobno

izberete iz snopa kablov in jih bolje primete s kleščami.

Pri nizkih tokovih lahko vodnik večkrat ovijete okoli enega kraka tokovnih klešč, da povečate skupni

izmerjen tok. Nato izmerjeno vrednost toka delite s

številom navitij okoli tokovnih klešč. Nato dobite

pravilno vrednost toka.

13

Pri merjenju izmeničnega toka (A ) upoštevajte naslednje korake:

-.Vključite multimeter na vrtljivem stikalu (13) in

..izberite merilno območje „A “. Na prikazovalniku ..se pojavi črka „A“ in simbol za izmenični tok „ “.

- Pri zaprtih tokovnih kleščah v merilnem območju

..izmeničnega toka se prikaz samodejno ponastavi ..na nič. Če močno magnetno polje v okolici vpliva ..na prikaz, lahko to neželeno vrednost na ..prikazovalniku izločite s pomočjo funkcije „REL“ ..(merjenje relativne vrednosti).

- Pritisnite odpiralni vzvod za tokovne klešče (4) in

..odprite tokovne klešče.

- Zajemite posamezni vodnik, ki ga želite izmeriti, in

..ponovno zaprite tokovne klešče. Vodnik namestite ..na sredini med obema trikotnima simboloma za ..namestitev na kleščah.

-.Izmenični tok je prikazan na velikem prikazu,

..frekvenca pa na malem prikazu nad njim.

- Po končanem merjenju odstranite tokovne klešče s

..predmeta merjenja in izključite napravo. Zavrtite ..vrtljivo stikalo v položaj „OFF“.

Pri merjenju enosmernega toka (A ) upoštevajte naslednje korake:

-.Vključite multimeter na vrtljivem stikalu (13) in

..izberite merilno območje „A “. Na prikazovalniku ..se pojavi črka „A“ in simbol za enosmerni tok „ “.

-.Zaradi visoke občutljivosti in okoliškega

..magnetnega polja (npr. magnetno polje Zemlje itd.) ..je pri zaprtih tokovnih kleščah v merilnem območju ..enosmernega toka vedno prikazana majhna ..vrednost toka. Prikaz je treba ročno ponastaviti na ..nič neposredno pred vsako meritvijo oz. ko ..zamenjate vodnik. ..Izvedite ničelni odklon brez vodnika in pri zaprtih ..tokovnih kleščah. Pri tem kratko pritisnite tipko ..„ZERO“. Pisk in prikaz „ZERO“ na prikazovalniku ..potrdita ničelni odklon. Z vsakim kratkim pritiskom ..tipke „ZERO“ sprožite nov ničelni odklon. Za ..deaktivacijo te funkcije pritisnite in pribl. 2 sekundi ..držite tipko „ZERO“. Napis „ZERO“ izgine iz ..prikazovalnika. Nato se ponovno nahajate v načinu ..običajnega merjenja brez ničelnega odklona.

- Pritisnite odpiralni vzvod za tokovne klešče (4) in odprite tokovne klešče.

- Pri merjenju enosmernega toka pazite na pravilno polarnost tokovnih klešč. Simbola

..za polarnost sta navedena na sprednji in zadnji strani tokovnih klešč. Pri pravilni ..priključitvi mora biti vodnik speljan od vira napajanja (+) od spredaj skozi tokovne ..klešče do porabnika.

14

- Zajemite posamezni vodnik, ki ga želite izmeriti, in ponovno zaprite tokovne klešče.

..Vodnik namestite na sredini med obema trikotnima simboloma za namestitev na ..kleščah.

- Izmerjena vrednost se prikaže na prikazovalniku.

Če se pri merjenju enosmernega toka pred izmerjeno vrednostjo pojavi minus

„-“, tok teče v nasprotni smeri (ali pa so tokovne klešče narobe obrnjene).

- Po končanem merjenju odstranite tokovne klešče s predmeta merjenja in izključite

..napravo. Zavrtite vrtljivo stikalo v položaj „OFF“.

c) Merjenje napetosti „V“

Pri merjenju izmenične napetosti „AC“ (V ) upoštevajte naslednje korake:

- Vključite multimeter in izberite merilno območje „V “.

- Rdeč merilni kabel priključite na merilni priključek V (10),

..črn merilni kabel pa priključite na merilni priključek COM ..(9).

-.Obe merilni konici povežite s predmetom merjenja

..(generator, omrež na napetost itd.).

Območje napetosti „V DC/AC“ ima vhodno upornost

> 10 MΩ.

-.Po končanem merjenju s predmeta merjenja odstranite

..merilna kabla in izključite multimeter.

Pri merjenju enosmerne napetosti „DC“ (V ) upoštevajte naslednje korake:

- Vključite multimeter in izberite merilno območje „V “. Za preklop v

..merilno območje DC pritisnite tipko „SELECT“ (5). Na prikazovalniku ..se pojavi simbol „ “.

- Rdeč merilni kabel priključite na merilni priključek V (10), črn merilni

..kabel pa priključite na merilni priključek COM (9).

-.Obe merilni konici povežite s predmetom merjenja (baterija, vezje itd.). Rdeča

..merilna konica ustreza plus polu, črna merilna konica pa minus polu.

-.Trenutna izmerjena vrednost je skupaj s posamezno polarnostjo prikazana na

..prikazovalniku.

15

Če se pri enosmerni napetosti pred izmerjeno vrednostjo pojavi minus „–“, je

izmerjena napetost negativna (ali pa sta merilna kabla zamenjana).

Območje napetosti „V DC/AC“ ima vhodno upornost > 10 MΩ.

-.Po končanem merjenju s predmeta merjenja odstranite merilna kabla in izključite

..multimeter.

d) Merjenje temperature

Med merjenjem temperature je lahko samo temperaturno tipalo izpostavljeno temperaturi, ki jo želite izmeriti. Delovna temperatura ne

sme biti nižja ali višja od dovoljenega temperaturnega območja, sicer

.............lahko pride do merilnih napak.

Kontaktno temperaturno tipalo lahko uporabljate sam o na površina h, ki niso pod napetostjo.

Merilniku je priloženo žično tipalo z banana vtiči, ki lahko meri temperaturo od -40 °C do +230 °C. Da lahko izkoristite polno merilno območje (-40 °C do +1.000 °C)

multimetra, lahko kupite dodatna temperaturna tipala tipa K. Za priključitev običajnih tipal tipa K z mini vtičem pa potrebujete dodatni merilni adapter za temperaturo s

podnožjem tipa K. Ta namreč ni priložen.

Za merjenje temperature lahko uporabite vsa temperaturna tipala tipa K. Temperature so lahko prikazane v °C ali °F.

Pri merjenju temperature upoštevajte naslednje korake:

-.Vključite multimeter in izberite merilno območje „°C“. Na

..prikazovalniku se pojavijo simboli za merjenje temperature.

-.Priključite priloženo temperaturno tipalo z upoštevanjem

..pravilne polarnosti, in sicer rdeči vtič (plus pol) priključite na ..merilni priključek V (10), črni vtič (minus pol) pa priključite na ..merilni priključek COM (9). Za druga temperaturna tipala tipa K ..po potrebi uporabite dodatni vtični adapter tipa K.

- Na prikazovalniku se pojavi vrednost temperature v °C.

- S pomočjo tipke "SELECT" lahko preklopite enoto iz °C na °F.

..Z vsakim pritiskom tipke preklopite enoto.

- Takoj ko se na prikazovalniku pojavi napis „OL“, je bilo merilno

..območje prekoračeno ali pa je tipalo prekinjeno.

- Po končanem merjenju odstranite tipalo in izključite multimeter.

Pri premoščenem merilnem vhodu (priključki: °C – COM)

je prikazana temperatura multimetra. Prilagoditev

..........temperature naprave na temperaturo okolice pa zaradi

..........zaprtega ohišja poteka zelo počasi.

16

e) Merjenje upornosti

Prepričajte se, da so vsi deli vezij, vezja, komponente kot tudi drugi

predmeti, ki jih nameravate meriti, obvezno brez napetosti in razelektreni.

Pri merjenju upornosti upoštevajte naslednje korake:

- Vključite multimeter in izberite merilno območje „Ω“.

-.Rdeč merilni kabel priključite na merilni priključek Ω

..(10), črn merilni kabel pa priključite na merilni priključek ..COM (9).

- Prevodnost merilnih kablov preverite tako, da povežete

..obe merilni konici. Nato je treba nastaviti vrednost ..upornosti pribl. 0-1,5 Ω (lastna upornost merilnih ..kablov).

- Pri nizkoohmskih meritvah dvakrat pritisnite tipko „REL“

..(11). V tem primeru lastna upornost merilnih kablov ne ..bo vključena v naslednji meritvi upornosti. Na ..prikazovalniku se pojavi majhen simbol delte, glavni ..prikaz pa prikazuje vrednost 0 Ω. Samodejna izbira ..merilnega območja (AUTO) je deaktivirana. Na ..zgornjem majhnem prikazu je prikazana osnovna ..vrednost (relativna razlika).

- Nato povežite obe merilni konici s predmetom merjenja.

..V kolikor predmet merjenja ni visokoohmski ali meritev ..ni bila prekinjena, se izmerjena vrednost prikaže na ..prikazovalniku. Počakajte, da se vrednost na ..prikazovalniku stabilizira. Pri upornostih, ki so večje od 1 ..MΩ, lahko to traja nekaj sekund.

-.Takoj ko se na prikazovalniku prikaže napis „OL“ (Overload = prekoračitev), ste

..prekoračili merilno območje oz. je bil merilni krog prekinjen. S ponovnim pritiskom ..tipke „REL“ izključite funkcijo merjenja referenčne vrednosti in aktivirate funkcijo ..samodejne izbire merilnega območja (Autorange).

- Po končanem merjenju s predmeta merjenja odstranite merilna kabla in izključite

..multimeter.

Ko izvajate meritev upornosti bodite pozorni na to, da se na merilnih točkah, ki

morajo biti za merjenje v stiku z merilnimi konicami, ne nahaja umazanija, olje,

..........lak za spajkanje in podobno. Takšne okoliščine lahko popačijo rezultat meritve.

f) Testiranje prevodnosti

Prepričajte se, da so vsi deli vezij, vezja, komponente kot tudi drugi

predmeti, ki jih nameravate meriti, obvezno brez napetosti in razelektreni.

17

-.Vključite multimeter in izberite merilno območje . Za

..preklop merilne funkcije pritisnite tipko „SELECT“. Na ..prikazovalniku se nato prikaže simbol za testiranje ..prevodnosti. S ponovnim pritiskom preklopite na ..naslednjo merilno funkcijo itd.

- Rdeč merilni kabel priključite na merilni priključek V (10),

..črn merilni kabel pa priključite na merilni priključek COM ..(9).

- Naprava prepozna prevodnost, če je približna izmerjena

..vrednost < 10 Ω. Zaslišite pisk. Merilno območje sega ..do največ 600 Ω.

-.Takoj ko se na prikazovalniku prikaže napis „OL.“

..(Overload = prekoračitev), ste prekoračili merilno ..območje oz. je bil merilni krog prekinjen.

- Po končanem merjenju s predmeta merjenja odstranite

..merilna kabla in izključite multimeter.

g) Testiranje diod

Prepričajte se, da so vsi deli vezij, vezja, komponente kot tudi drugi predmeti, ki jih nameravate meriti, obvezno brez napetosti in razelektreni.

- Vključite multimeter in izberite merilno območje . Za

..preklop merilne funkcije dvakrat pritisnite tipko ..„SELECT“. Na prikazovalniku se nato prikaže simbol za ..testiranje diod. S ponovnim pritiskom preklopite na ..naslednjo merilno funkcijo itd.

-.Rdeč merilni kabel priključite na merilni priključek V

..(10), črn merilni kabel pa priključite na merilni priključek ..COM (9).

- Prevodnost merilnih kablov preverite tako, da povežete

..obe merilni konici. Nato se mora na prikazovalniku ..pojaviti vrednost pribl. 0,000 V.

-.Obe merilni konici povežite s predmetom merjenja

..(dioda).

- Na prikazovalniku se prikaže napetost v prevodni smeri

..„UF“ v voltih (V). Če se na prikazovalniku prikaže napis ..„.OL“, poteka merjenje diode v zaporni smeri (UR) ali ..pa je dioda okvarjena (prekinitev). Za kontrolo lahko ..meritev izvedete v nasprotni polarnosti. Pri napetosti v ..prevodni smeri < 0,1 V zaslišite pisk.

- Po končanem merjenju s predmeta merjenja odstranite

..merilna kabla in izključite multimeter.

18

h) Merjenje kapacitivnosti

Prepričajte se, da so vsi deli vezij, vezja, komponente kot tudi drugi

predmeti, ki jih nameravate meriti, obvezno brez napetosti in razelektreni.

Pri elektrolitskih kondenzatorjih obvezno upoštevajte polarnos t.

- Vključite multimeter in izberite merilno območje .

-.Rdeč merilni kabel priključite na merilni priključek V (10), črn merilni kabel pa

..priključite na merilni priključek COM (9).

- Na prikazovalniku se prikaže merska enota „nF“.

Zaradi občutljivega merilnega vhoda se lahko pri

„nesklenjenih“ merilnih kablih na prikazovalniku

...........prikaže majhna vrednost. Z dvakratnim pritiskom

...........tipke „REL“ vrednost na prikazu ponastavite na „0“

...........in deaktivirate funkcijo samodejne izbire merilnega

...........območja. Na zgornjem majhnem prikazu je

...........prikazana osnovna vrednost (relativna razlika).

...........Funkcija REL je torej smiselna samo pri nizkih

...........vrednostih kapacitivnosti.

- Nato obe merilni konici (rdeča = plus pol, črna = minus

..pol) povežite s predmetom merjenja (kondenzator). Na ..prikazovalniku se čez kratek čas prikaže kapacitivnost. ..Počakajte, da se vrednost na prikazovalniku stabilizira. ..Pri kapacitivnosti > 60 µF lahko to traja nekaj sekund.

-.Takoj ko se na prikazovalniku prikaže napis „OL“

..(Overload = prekoračitev), ste prekoračili merilno ..območje.

- Po končanem merjenju s predmeta merjenja odstranite

..merilna kabla in izključite multimeter.

i) Brezkontaktna detekcija izmenične napetosti „NCV“

Detektor napetosti je namenjen samo hitremu testiranju in v nobenem primeru ne more nadomestiti testiranja napetosti s kontaktom. Te metode ne smete uporabljati za testiranje, če je prisotna napetost ali ne,

.............da se lahko lotite izvajanja del.

S funkcijo NCV (NCV = Non Contact Voltage detection = brezkontaktna detekcija napetosti) se brezkontaktno detektira prisotnost izmenične napetosti v vodnikih. NCV-senzor (1) se nahaja na vrhu tokovnega senzorja.

19

NCV-senzor karseda približajte vodniku. Razdalja lahko znaša

največ 10 mm. Ko senzor detektira izmenično napetost, rdeča

LED NCV (3) sveti, hkrati pa zaslišite pisk. Jakost signala je

dodatno prikazana na prikazovalniku s 4 simboli puščic. Zaradi visoke občutljivosti NCV-senzorja lahko LED zasveti

tudi pri statičnih naelektritvah. To je običajen pojav in ni

napaka v delovanju.

Funkcijo NCV vedno najprej testirajte na znanem viru AC-napetosti, saj se

boste tako izognili napačnim detekcijam. Pri napačni detekciji obstaja

...........nevarnost električnega udara.

10. DODATNE FUNKCIJE

Z naslednjimi dodatnimi funkcijami lahko izvajate nastavitve naprave ali uporabljate posebne merilne funkc i j e.

a) Nastavitve naprave SETUP

............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Multimeter omogoča individualno nastavitev časa izklopa (0-30 minut) za funkcijo samodejnega izklopa (APO) in svetilnosti OLED-prikazovalnika (0-100 %).

Samodejni izklop „APO“

Če ne pritisnete nobene tipke ali ne uporabite vrtljivega stikala, se multimeter ob poteku prehodno nastavljenega časa samodejno izključi. Ta funkcija skrbi za zaščito

baterij in podaljša njihovo življenjsko dobo, s tem pa tudi čas delovanja.

Ko želite multimeter po samodejnem izklopu ponovno vključiti, pritisnite poljubno tipko ali pa zavrtite vrtljivo stikalo čez položaj „OFF“. Naprava se ponovno vključi čez

pribl. 1-2 sekundi. Pri nastavitvi upoštevajte naslednje korake:

- Pritisnite in pribl. 2 sekundi držite tipko ''SETUP''.

-.Na prikazovalniku se pojavi nastavitveno okno „SETUP 1

..APO TIME“ za samodejni izklop.

- Tipka „MAX MIN“ (8) preklaplja vrednost navzgor v korakih po

..1 minuto.

- Tipka „REL ZERO“ (11) preklaplja vrednost navzdol v korakih

..po 1 minuto. Po prikazu „1m“ sledi deaktivacija funkcije ..samodejnega izklopa. Na prikazovalniku se pojavi napis ..„OFF“. Pri normalnem prikazu izmerjenih vrednosti pri ..deaktivirani funkciji APO simbol „APO“ ni prikazan in naprava ..se ne izključi.

- Za izhod iz nastavitvenega menija pritisnite in pribl. 2 sekundi držite tipko „SETUP“.

..Prikazovalnik preklopi nazaj v način merjenja.

20

Svetilnost OLED-prikazovalnika Pritisnite in pribl. 2 sekundi držite tipko ''SETUP''. Na prikazovalniku se pojavi nastavitveno okno „SETUP 1 APO

TIME“ za samodejni izklop. Za preklop v meni „SETUP2 OLED BRIGHT“ pritisnite tipko „SE LE CT“ (5).

Tipka „MAX MIN“ (8) preklaplja vrednost navzgor v korakih po 10 %.

Tipka „REL ZERO“ (11) preklaplja vrednost navzdol v korakih po 10 %. Vrednost svetilnosti 0 % pri tem pomeni minimalno svetilnost, pri kateri je še možno

odčitavanje prikazovalnika. 100 % pomeni polno svetilnost. Za izhod iz nastavitvenega menija pritisnite in pribl. 2 sekundi držite tipko „SETUP“.

Prikazovalnik preklopi nazaj v način merjenja.

Upoštevajte, da se pri povečani svetilnosti hitreje krajša življenjska

doba baterij.

b) Funkcija HOLD

Funkcija HOLD ohrani prikaz trenutne izmerjene vrednosti, tako da jo lahko v miru odčitate ali si jo zabeležite.

Pri testiranju vodnikov, ki so pod napetostjo, se prepričajte, da je ta funkcija pred začetkom testiranja deaktivirana. V nasprotnem primeru testiranje privede do napačnega rezultata meritve!

Za vklop funkcije Hold pritisnite tipko „HOLD“ (7). Naprava vašo izbiro potrdi z zvočnim signalom, na prikazovalniku pa se pojavi črka „H“.

Ko želite funkcijo HOLD deaktivirati, ponovno pritisnite tipko „HOLD“ ali pa preklopite na drugo merilno funkci j o.

c) Funkcija MAX/MIN

............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Funkcija MAX/MIN omogoča shranjevanje maksimalnih in minimalnih vrednosti med

merjenjem in po želji prikaz skupaj z izmerjeno vrednostjo (AVG). Po aktivaciji funkcije „MAX/MIN“ naprava shranjuje maksimalne in minimalne vrednosti za trenutno trajanje mer jenj a.

Trenutno merilno območje fiksirate s pritiskom tipke „MAX/MIN“ (8) (samodejna izbira merilnega območja je deaktivirana). Na prikazovalniku se pojavi obrnjen simbol

„MAXMIN“. Maksimalna vrednost se neprekinjeno shranjuje in je prikazana na glavnem prikazu. To vrednost označuje simbol „MAX“.

21

Trenutno izmerjeno vrednost lahko še naprej odčitavate zgoraj na majhnem prikazu. S ponovnim pritiskom tipke „MAX/MIN“ (8) preklopite na funkcijo MIN. Minimalna

vrednost se ves čas shranjuje in je prikazana na glavnem prikazu. To vrednost označuje simbol „MIN“.

S ponovnim pritiskom preklopite na funkcijo AVG. Ta vrednost predstavlja trenutno povprečno izmerjeno vrednost. To vrednost označuje simbol „AVG“.

Za deaktivacijo te funkcije pritisnite in pribl. 2 sekundi držite tipko „MAX/MIN“. Obrnjen simbol „MAXMIN“ izgine iz prikazovalnika, poleg tega pa se aktivira samodejna izbira merilnega območja.

Funkcija MAX-MIN ni na voljo v naslednjih mer ilnih funkcijah: testiranje prevodnosti, testiranje diod in NCV.

d) Funkcija REL

Funkcija REL omogoča merjenje referenčne vrednosti za preprečevanje morebitnih

izgub v vodnikih, npr. pri merjenju upornosti. Pri tem se trenutna prikazana vrednost

ponastavi na nič. Nastavi se nova referenčna vrednost. Na zgornjem majhnem

prikazu je prikazana osnovna vrednost (relativna razlika).

To merilno funkcijo aktivirate s pritiskom tipke „REL“ (11). Pri tem se referenčna

vrednost shrani. Na prikazovalniku se prikaže napis „REL“. Ponovno pritisnite tipko „REL“ (11) in na zgornjem majhnem prikazu se prikaže shranjena vrednost razlike s

simbolom delta „Δ“. Glavni prikaz se ponastavi na nič, samodejna izbira merilnega

območja pa se pri tem deaktivira. Če želite to funkcijo deaktivirati, ponovno pritisnite tipko „REL“ ali pa z vrtljivim

stikalom preklopite na dr ug o mer i lno fu nkc ij o.

Funkcija REL ni aktivna v naslednjih merilnih območjih: A-DC, testiranje prevodnosti, testiranje diod in NCV.

e) Osvetlitev merilnega mesta

............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Ko je multimeter vključen, lahko s pomočjo stranske tipke za osvetlitev (14) aktivirate

in deaktivirate osvetlitev merilnega mesta. Z vsakim pritiskom aktivirate oz.

deaktivirate osvetlitev. Pritisk tipke naprava potrdi z zvočnim signalom.

Osvetlitev ostane tako dolgo aktivirana, dokler funkcije ne deaktivirate s pomočjo

tipke za osvetlitev (14) ali dokler vrtljivega stikala ne zavrtite v položaj za izklop (OFF) ali dokler se ne aktivira funkcija samodejnega izklopa.

22

11. ČIŠČENJE IN VZDRŽEVANJE

Napetost baterije

> 4,2 V

OK

Napetost baterije je zadostna.

< 4,2-3,9 V

OK

Napetost baterije je zadostna.

a) Splošno

Za zagotovitev natančnosti multimetra čez daljše časovno obdobje je napravo treba

enkrat na leto kalibrirati.

Merilnik razen občasnega čiščenja in menjave baterije ne potrebuje nobenega

vzdrževanja. Napotke v zvezi z menjavo baterij najdete v nadaljevanju.

Redno preverjajte tehnično varnost naprave in merilnih kablov. Preverite, če je ohišje poškodovano in ali so na kablih zmečkanine itd.

b) Čiščenje

Pred čiščenjem naprave obvezno upoštevajte naslednje varnostne napotke:

Pri odpiranju pokrovov in odstranjevanju delov, razen ko to lahko

storite ročno, lahko izpostavite dele naprave, ki so pod napetostjo.

Pred čiščenjem ali pred popravili je treba priključene kable ločiti od

merilnika in od vseh predmetov, na katerih ste izvajali meritve.

Izključite multimeter.

Za čiščenje ne uporabljajte abrazivnih čistilnih sredstev, bencina, alkohola in

podobnih sredstev. Ta sredstva lahko poškodujejo površino merilnika. Poleg tega so hlapi zdravju škodljivi in eksplozivni. Za čiščenje prav tako ne smete uporabljati ostrih

orodij, izvijačev ali kovinskih krtač ipd.

Za čiščenje naprave oz. prikazovalnika in merilnih kablov uporabite čisto, antistatično in rahlo navlaženo čistilno krpo brez kosmov. Pred naslednjo uporabo se mora

naprava v celoti posušiti. c) Vstavljanje in menjava baterij

............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Za napajanje merilnika potrebujete tri 1,5 V baterije tipa AAA (npr. Micro ali LR03). Pred prvo uporabo ali ko se na prikazovalniku pojavi simbol za menjavo baterij ,

je treba vstaviti nove, polne baterije. Simbol za baterijo ima različne stopnje prikaza, ki so razvidne iz naslednje tabele:

Simbol

Rezultat Legenda

23

< 3,9-3,6 V OK

Napetost baterije še zadostuje za meritev.

Nemudoma je treba zamenjati baterije, da

< 3,6 V NOK

Pri vstavljanju/menjavi upoštev aj te nasl ednje korake:

-.Priključena merilna kabla ločite od merilnega kroga in

..merilnika. Izključite multimeter.

-.S pomočjo ustreznega križnega izvijača odvijte vijak, ki se

..nahaja na zadnji strani naprave. Odstranite pokrov ..baterijskega predala z naprave.

-.Prazne baterije nadomestite z novimi baterijami istega

..tipa. V baterijski predal (12) vstavite nove baterije. Pri tem ..pazite na pravilno polarnost. Upoštevajte podatke o ..polarnosti v baterijskem predalu.

- Ponovno natančno zaprite ohišje.

Merilnika nikakor ne uporabljajte v odprtem stanju. !ŽIVLJENJSKO NEVARNO!

Odsluženih baterij ne puščajte v merilniku, saj lahko tudi baterije, ki so zaščitene pred iztekanjem, korodirajo, pri čemer se izločajo kemikalije,

ki so škodljive za vaše zdravje oz. lahko uničijo napravo. Baterij ne pustite nenadzorovano ležati naokrog. Otroci ali domače

živali jih lahko pogoltnejo. V takšnem primeru takoj poiščite zdravniško

pomoč. Če naprave dalj časa ne nameravate uporabljati, odstranite baterije, saj

boste s tem preprečili morebitno iztekanje.

Iztečene ali poškodovane

razjede, zato v tem primeru uporabite ustrezne zaščitne rokavice. Pazite, da

mečite v ogenj.

Navadnih baterij ne smete polniti ali jih razstavljati. Obstaja nevarnost požara ali eksplozije.

Ustrezne alkalne baterije lahko naročite pod naslednjo kataloško številko:

Kat. št. 65 22 78 (3 kosi, prosimo, naročite 1 x).

ne boste povzročili kratkega stika na baterijah. Baterij ne

Kmalu bo treba zamenjati baterijo.

preprečite merilne napake.

baterije lahko ob stiku s kožo povzročijo

24

Uporabljajte samo alkalne baterije, saj so te zmogljive in imajo dolgo

Napaka

Možen vzrok

Možna rešitev

Preverite stanje. Zamenjajte baterije.

Preverite prikaz (AC/DC) in funkcijo.

Ali so merilni kabli zanesljivo

priključke?

Ali je aktivirana funkcija HOLD (prikaz „H“)?

Za deaktivacijo te funkcije pritisnite tipko „HOLD“.

življenjsko dobo.

12. ODSTRANJEVANJE

Odslužene elektronske naprave vsebujejo reciklažne materiale in ne sodijo

med gospodinjske odpadke! Ko napravi poteče njena življenjska doba, jo

odstranite v skladu z veljavnimi zakonskimi določbami na občinskem zbirališču odpadkov. Metanje med gospodinjske odpadke je prepovedano.

Odstranjevanje odsluženih baterij Kot potrošnik ste zakonsko zadolženi (Uredba o baterijah in akumulatorjih in o

ravnanju z odpadnimi baterijami in akumulatorji) vrniti vse odpadne baterije in akumulatorje. Metanje med gospodinjske odpadke je prepovedano!

Da baterije/akumulatorji vsebujejo škodljive snovi, označuje tudi simbol levo,

ki opozarja na prepoved metanja baterij/akumulatorjev med gospodinjske

odpadke. Oznake za škodljive težke kovine so: Cd = kadmij, Hg = živo

..............srebro, Pb = svinec. Odslužene baterije/akumulatorje lahko brezplačno

..............oddate na občinski deponiji, v naših podružnicah ali povsod tam, kjer se

..............baterije/akumulatorji tudi prodajajo!

S tem boste izpolnili svoje zakonske obveznosti in prispevali k varstvu okolja!

13. ODPRAVLJANJE NAPAK

Z multimetrom ste kupili izdelek, ki je bil izdelan v skladu z najnovejšim stanjem tehnike, njegovo delovanje pa je varno.

Kljub temu pa lahko pride do težav ali napak v delovanju. V spodnji tabeli so opisane morebitne napake in kako jih lahko sami odpravite:

Obvezno upoštevajte varnostne napotke!

Multimeter ne deluje. Ali so baterije prazne?

Izmerjene vrednosti se ne spreminjajo.

Ali je morda aktivna napačna

merilna funkcija (AC/D C ) ?

priključeni na merilne

po potrebi preklopite

Preverite priključitev merilnih

kablov.

25

Drugačna popravila od zgoraj opisanih lahko izvaja izključno

Območje

Natančnost

Ločljivost

60,00 A

0,01 A

600,0 A

0,1 A

Frekvenčni razpon 50-60 Hz; zaščita pred preobremenitvijo 750 V, 1.000 A

Napaka merilnega položaja: odstopanje natančnosti pri necentriranem merilnem

položaju: +1 %

Vršni faktor True RMS (Cres t Factor (CF)): maks. 3,0

CF > 1,0 - 2,0

+ 3 %

CF > 2,0 - 2,5

+ 5 %

CF > 2,5 - 3,0

+ 7 %

pooblaščen strokovnjak. Če imate vprašanja v zvezi z uporabo

merilnika, se lahko obrnete na našo servisno službo.

14. TEHNIČNI PODATKI

Prikazovalnik: ............................................................................ 6.000 digitov (znakov)

Hitrost merjenja: ................................................................................ pribl. 3 meritve/s;

..................................................................................... grafični prikaz pribl. 3 meritve/s

Merilni postopek V/AC, A/AC: ...................................................................... True RMS

............................................................................. (merjenje prave efektivne vrednosti)

Dolžina merilnih kablov: ..................................................................... vsak pribl. 90 cm

Merilna impedanca: .................................................................... > 10 MΩ (območje V)

Odprtina za tokovne klešče: .................................................................... maks. 30 mm

Razdalja med merilnimi priključki: ..................................................................... 19 mm

Samodejni izklop: ........................................... 0-30 min (nastavljiv v korakih po 1 min)

Napajanje: .................................................. 3 baterije tipa AAA (1,5 V, Micro ali LR03)

Pogoji za delovanje: ........................................................... 0 do 30 °C (< 80 % rel. vl.)

....................................................................................... > 30 do 40 °C (< 75 % rel. vl.)

....................................................................................... > 40 do 50 °C (< 45 % rel. vl.)

Nadmorska višina pri delovanju: ........................................................... maks. 2.000 m

Temperatura pri shranjevanju: .......................................................... -20 °C do +60 °C

Teža: ........................................................................................................... pribl. 265 g

Mere (D x Š x V): ............................................................................. 228 x 77 x 41 mm

Prenapetostna kategorija: ............................................. CAT II 1.000 V, CAT III 600 V

Stopnja onesnaženosti: .............................................................................................. 2

Merilne tolerance

Podatek o natančnosti v ± (% odčitavanja + napaka prikaza v digitih (= število

najmanjših mest)). Natančnost velja leto dni pri temperaturi +23 °C (±5 °C), pri

relativni vlažnosti zraka manjši od 80 %, brez kondenzacije. Temperaturni koeficient: +0,1 x (določena natančnost)/1 °C.

Izmenični tok

±(2,5 % + 5)

26

Enosmerni tok

Območje

Natančnost

Ločljivost

60 A

0,01 A

600 A

0,1 A

Zaščita pred preobremenitvijo 1.000 V, 1.000 A

DC-natančnost: po izvedenem DC ničelnem odklonu (ZERO)

Napaka merilnega položaja: odstopanje natančnosti pri necentriranem merilnem položaju: +1 %

Območje

Natančnost

Ločljivost

6,000 V

0,001 V

60,00 V

±(1,2 % + 3)

0,01 V

600,0 V

0,1 V

750 V

±(1,5 % + 5)

1 V

Frekvenčni razpon 45-400 Hz; zaščita pred preobremenitvijo 750 V; impedanca: 10 MΩ

Vršni faktor True RMS (Cres t Factor (CF)): maks. 3,0

CF > 1,0 - 2,0

+ 3 %

CF > 2,0 - 2,5

+ 5 %

CF > 2,5 - 3,0

+ 7 %

Območje

Natančnost

Ločljivost

6,000 V

0,001 V

60,00 V

±(0,8 % + 3)

0,01 V

600,0 V

0,1 V

1000 V

±(1,0 % + 5)

1 V

Zaščita pred preobremenitvijo 1.000 V; impedanca: 10 MΩ

Območje

Natančnost*

Ločljivost

-40 do 0 °C

> 0 do +400 °C

> +400 do +1.000 °C

±(3,0 % + 5)

-40 do +32 °F

> +32 do +752 °F

> +752 do +1.832 °F

±(3,0 % + 11)

* brez tolerance tipala

Izmenična napetost

±(2,5 % + 5)

Enosmerna napetost

Temperatura

±(2,5 % + 5)

±(2,5 % + 11)

1 °C

1 °F

27

Upornost

Območje

Natančnost

Ločljivost

600,0 Ω

±(1,2 % + 2) s funkcijo REL

0,1 Ω

6,000 kΩ

0,001 kΩ

60,00 kΩ

±(1,0 % + 2)

0,01 kΩ

600,0 kΩ

0,1 kΩ

6,000 MΩ

±(1,2 % + 2)

0,001 MΩ

60,00 MΩ

±(1,5 % + 5)

0,01 MΩ

Zaščita pred preobremenitvijo 1.000 V; merilna napetost pribl. 0,4 V

Območje

Natančnost

Ločljivost

60,00 nF

0,01 nF

600,0 nF

0,1 nF

6,000 μF

0,001 μF

60,00 μF

0,01 μF

600,0 μF

0,1 μF

6,000 mF

±(8,0 % + 20)

0,001 mF

60,00 mF

Ni določena

0,01 mF

Zaščita pred preobremenitvijo: 1.000 V

Testna napetost

Ločljivost

pribl. 3,3 V

0,001 V

Zaščita pred preobremenitvijo: 1.000 V

Testna napetost

Ločljivost

pribl. 1,2 V

0,1 Ω

Zaščita pred preobremenitvijo: 1.000 V, merilno območje maks. 600 Ω; < 10 Ω

neprekinjen ton

Testna napetost

Razdalja

> 100-750 V/AC

maks. 10 mm

Frekvenca: 45-400 Hz

Kapacitivnost

±(4 % + 20)

Testiranje diod

Akustični tester prevodnosti

Brezkontaktno testiranje AC-napetosti (NCV)

V nobenem primeru ne smete prekoračiti maks. dovoljenih vhodnih veličin. Ne dotikajte se vezij ali delov vezij, če se v njih lahko nahajajo

napetosti, ki so višje od 33 V/ACrms ali 70 V/DC! Življenjsko nevarno!

28

Ta navodila za uporabo so publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje. Pridržujemo si vse pravice vključno s prevodom. Za kakršnokoli reproduciranje, npr. fotokopiranje, snemanje na mikrof ilm ali zajemanje z elektr onskimi sistem i za obdelavo podatkov, je po trebno pisno dovoljenje izdajatelja. Ponatiskovanje, tudi delno, je prepovedno. Ta navodila za uporabo so v skladu s tehničnim stanjem izdelka v času tiskanja navodil. Pridržujemo si pravico do sprememb tehnike in opreme. © 2017 by Conrad Electronic d.o.o. k.d.

29

Conrad Electronic d.o.o. k.d.

Ljubljanska c. 66, 1290 Gros uplj e

Faks: 01/78 11 250

www.conrad.si, info@conrad.si

GARANCIJSKI LIST

Izdelek: Tokovne klešče z digitalnim multimetrom Voltcraft VC-590OLED Kat. št.: 11 81 861

Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike

Slovenije. Garancija za izdelek je 1 leto. Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne

izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake

na blagu. Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije. Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.

Prodajalec: ___________________________________________________________

Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim,

pravilno izpolnjenim garancijskim listom.

Telefon: 01/78 11 248

VOLTCRAFT VC-590 User guide [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual
