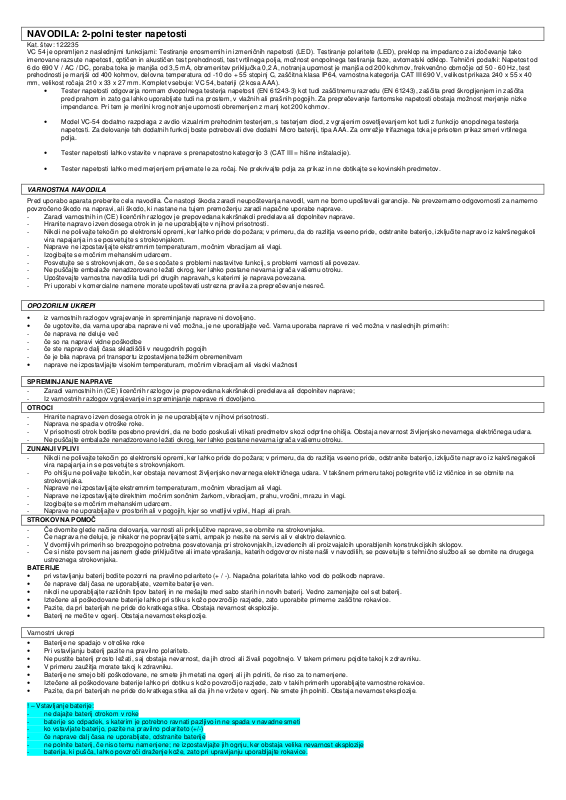

NAVODILA: 2-polni tester napetosti

Kat. štev: 122235

VC 54 je opremljen z naslednjimi funkcijami: Testiranje enosmernih in izmeničnih napetosti (LED). Testiranje polaritete (LED), preklop na impedanco za izločevanje tako imenovane razsute napetosti, optičen in akustičen test prehodnosti, test vrtilnega polja, možnost enopolnega testiranja faze, avtomatski odklop. Tehnični podatki: Napetost od 6 do 690 V / AC / DC, poraba toka je manjša od 3,5 mA, obremenitev priključka 0,2 A, notranja upornost je manjša od 200 kohmov, frekvenčno območje od 50 - 60 Hz, test prehodnosti je manjši od 400 kohmov, delovna temperatura od -10 do + 55 stopinj C, zaščitna klasa IP64, varnostna kategorija CAT III 690 V, velikost prikaza 240 x 55 x 40 mm, velikost ročaja 210 x 33 x 27 mm. Komplet vsebuje: VC 54, bateriji (2 kosa AAA).

•Tester napetosti odgovarja normam dvopolnega testerja napetosti (EN 61243-3) kot tudi zaščitnemu razredu (EN 61243), zaščita pred škropljenjem in zaščita pred prahom in zato ga lahko uporabljate tudi na prostem, v vlažnih ali prašnih pogojih. Za preprečevanje fantomske napetosti obstaja možnost merjenje nizke impendance. Pri tem je merilni krog notranje upornosti obremenjen z manj kot 200 kohmov.

•Model VC-54 dodatno razpolaga z avdio vizualnim prehodnim testerjem, s testerjem diod, z vgrajenim osvetljevanjem kot tudi z funkcijo enopolnega testerja napetosti. Za delovanje teh dodatnih funkcij boste potrebovali dve dodatni Micro bateriji, tipa AAA. Za omrežje trifaznega toka je prisoten prikaz smeri vrtilnega polja.

•Tester napetosti lahko vstavite v naprave s prenapetostno kategorijo 3 (CAT III = hišne inštalacije).

•Tester napetosti lahko med merjenjem prijemate le za ročaj. Ne prekrivajte polja za prikaz in ne dotikajte se kovinskih predmetov.

VARNOSTNA NAVODILA

Pred uporabo aparata preberite cela navodila. Če nastopi škoda zaradi neupoštevanja navodil, vam ne bomo upoštevali garancije. Ne prevzemamo odgovornosti za namerno povzročeno škodo na napravi, ali škodo, ki nastane na tujem premoženju zaradi napačne uporabe naprave.

-Zaradi varnostnih in (CE) licenčnih razlogov je prepovedana kakršnakoli predelava ali dopolnitev naprave.

-Hranite napravo izven dosega otrok in je ne uporabljajte v njihovi prisotnosti.

-Nikoli ne polivajte tekočin po elektronski opremi, ker lahko pride do požara; v primeru, da do razlitja vseeno pride, odstranite baterijo, izključite napravo iz kakršnegakoli vira napajanja in se posvetujte s strokovnjakom.

-Naprave ne izpostavljajte ekstremnim temperaturam, močnim vibracijam ali vlagi.

-Izogibajte se močnim mehanskim udarcem.

-Posvetujte se s strokovnjakom, če se soočate s problemi nastavitve funkcij, s problemi varnosti ali povezav.

-Ne puščajte embalaže nenadzorovano ležati okrog, ker lahko postane nevarna igrača vašemu otroku.

-Upoštevajte varnostna navodila tudi pri drugih napravah, s katerimi je naprava povezana.

-Pri uporabi v komercialne namene morate upoštevati ustrezna pravila za preprečevanje nesreč.

OPOZORILNI UKREPI

•iz varnostnih razlogov vgrajevanje in spreminjanje naprave ni dovoljeno.

•če ugotovite, da varna uporaba naprave ni več možna, je ne uporabljajte več. Varna uporaba naprave ni več možna v naslednjih primerih: - če naprava ne deluje več

- če so na napravi vidne poškodbe

- če ste napravo dalj časa skladiščili v neugodnih pogojih

- če je bila naprava pri transportu izpostavljena težkim obremenitvam

•naprave ne izpostavljajte visokim temperaturam, močnim vibracijam ali visoki vlažnosti

SPREMINJANJE NAPRAVE

-Zaradi varnostnih in (CE) licenčnih razlogov je prepovedana kakršnakoli predelava ali dopolnitev naprave;

-Iz varnostnih razlogov vgrajevanje in spreminjanje naprave ni dovoljeno.

OTROCI

-Hranite napravo izven dosega otrok in je ne uporabljajte v njihovi prisotnosti.

-Naprava ne spada v otroške roke.

-V prisotnosti otrok bodite posebno previdni, da ne bodo poskušali vtikati predmetov skozi odprtine ohišja. Obstaja nevarnost življenjsko nevarnega električnega udara.

-Ne puščajte embalaže nenadzorovano ležati okrog, ker lahko postane nevarna igrača vašemu otroku.

ZUNANJI VPLIVI

-Nikoli ne polivajte tekočin po elektronski opremi, ker lahko pride do požara; v primeru, da do razlitja vseeno pride, odstranite baterijo, izključite napravo iz kakršnegakoli vira napajanja in se posvetujte s strokovnjakom.

-Po ohišju ne polivajte tekočin, ker obstaja nevarnost življenjsko nevarnega električnega udara. V takšnem primeru takoj potegnite vtič iz vtičnice in se obrnite na strokovnjaka.

-Naprave ne izpostavljajte ekstremnim temperaturam, močnim vibracijam ali vlagi.

-Naprave ne izpostavljajte direktnim močnim sončnim žarkom, vibracijam, prahu, vročini, mrazu in vlagi.

-Izogibajte se močnim mehanskim udarcem.

-Naprave ne uporabljajte v prostorih ali v pogojih, kjer so vnetljivi vplivi, hlapi ali prah.

STROKOVNA POMOČ

-Če dvomite glede načina delovanja, varnosti ali priključitve naprave, se obrnite na strokovnjaka.

-Če naprava ne deluje, je nikakor ne popravljajte sami, ampak jo nesite na servis ali v elektro delavnico.

-V dvomljivih primerih so brezpogojno potrebna posvetovanja pri strokovnjakih, izvedencih ali proizvajalcih uporabljenih konstrukcijskih sklopov.

-Če si niste povsem na jasnem glede priključitve ali imate vprašanja, katerih odgovorov niste našli v navodilih, se posvetujte s tehnično službo ali se obrnite na drugega

ustreznega strokovnjaka.

BATERIJE

•pri vstavljanju baterij bodite pozorni na pravilno polariteto (+ / -). Napačna polariteta lahko vodi do poškodb naprave.

•če naprave dalj časa ne uporabljate, vzemite baterije ven.

•nikoli ne uporabljajte različnih tipov baterij in ne mešajte med sabo starih in novih baterij. Vedno zamenjajte cel set baterij.

•Iztečene ali poškodovane baterije lahko pri stiku s kožo povzročijo razjede, zato uporabite primerne zaščitne rokavice.

•Pazite, da pri baterijah ne pride do kratkega stika. Obstaja nevarnost eksplozije.

•Baterij ne mečite v ogenj. Obstaja nevarnost eksplozije.

Varnostni ukrepi

•Baterije ne spadajo v otroške roke

•Pri vstavljanju baterij pazite na pravilno polariteto.

•Ne pustite baterij prosto ležati, saj obstaja nevarnost, da jih otroci ali živali pogoltnejo. V takem primeru pojdite takoj k zdravniku.

•V primeru zaužitja morate takoj k zdravniku.

•Baterije ne smejo biti poškodovane, ne smete jih metati na ogenj ali jih polniti, če niso za to namenjene.

•Iztečene ali poškodovane baterije lahko pri dotiku s kožo povzročijo razjede, zato v takih primerih uporabljajte varnostne rokavice.

•Pazite, da pri baterijah ne pride do kratkega stika ali da jih ne vržete v ogenj. Ne smete jih polniti. Obstaja nevarnost eksplozije.

! – Vstavljanje baterije:

-ne dajajte baterij otrokom v roke

-baterije so odpadek, s katerim je potrebno ravnati pazljivo in ne spada v navadne smeti

-ko vstavljate baterijo, pazite na pravilno polariteto (+/-)

-če naprave dalj časa ne uporabljate, odstranite baterije

-ne polnite baterij, če niso temu namenjene; ne izpostavljajte jih ognju, ker obstaja velika nevarnost eksplozije

-baterija, ki pušča, lahko povzroči draženje kože, zato pri upravljanju uporabljajte rokavice.

Okoljevarstvena opozorila!

Potrošnik je dolžan izrabljene baterije in akumulatorje odlagati na za to primernem prostoru. Odlaganje med hišne odpadke ni dovoljeno.

Baterij in akumulatorjev ne pustite ležati v bližini otrok. Če jih pogoltnejo je to življenjsko nevarno. V takem primeru nemudoma poiščite zdravniško pomoč. Pazite na kratki stik, ne mečite baterij v ogenj in jih ne polnite, saj lahko eksplodirajo.

Škodljive substance v baterijah: Pbakumulator vsebuje svinec Cdakumulator vsebuje kadmij

Hgakumulator vsebuje živo srebro

SPLOŠNO

•Naprave vedno priključujte na napetost, ki je podana v navodilih.

•Vse naprave, ki jih priključujete v omrežno napetost, naj bodo nepoškodovane.

•Kabli, ki vodijo od naprave do vtičnice, naj ne bodo poškodovani.

•Pred odpiranjem naprave vedno izvlecite vtič ali zagotovite, da naprava ne bo pod napetostjo.

•Če naprave ne uporabljate ali pred čiščenjem, potegnite vtič iz vtičnice.

•Vse naprave, ki jih prinesete iz hladnejših prostorov v toplejše, morate pustiti nekaj časa, da se izloči morebiten kondenzat, ki bi pri tem nastal.

•Sestavne dele, montažne sklope ali aparate smete vklopiti samo, če so bili predhodno, proti dotiku varno, vgrajeni v ohišje. Med vgradnjo ne smejo biti pod napetostjo.

•Uporaba orodij na aparatih, sestavnih delih ali montažnih sklopih je dovoljena samo, če je zagotovljeno, da so aparati ločeni od napajalne napetosti in da so bili sestavni deli aparata predhodno razelektreni.

•Napetostne kable ali vodnike, s katerimi je aparat, sestavni del ali montažni sklop povezan, je potrebno vedno kontrolirati, da na izolaciji ni napak ali prekinitev.

•Upoštevajte varnostna opozorila in navodila tudi pri drugih napravah, s katerimi je naprava povezana.

•Naprave ne izpostavljajte ekstremnim temperaturam (delovna temperatura od – 10 °C do + 55 °C) močnim vibracijam in visoki vlažnosti ( od 20 % do 96 %).

•Tester napetosti vedno prijemajte samo za ročaj!!!

•Pred uporabo tester vedno testirajte naznani napetosti. Tako vedno preverite njegovo pravilno delovanje.

•V primeru, da prikaz zataji na enemu ali več testiranih omrežjih, takoj prenehajte z uporabo testerja.

•Testerja (razen pokrova za baterije) ne smete odpirati oz. razstavljati pod nobenim pogojem!

•Tester vedno ohranjajte čist in popolnoma suh.

•Naslednje območje napetosti prične svetiti že z 0,85-kratno nazivno vrednostjo.

•Limitirajoča vrednost, katera se nanaša na nevarno dotično napetost (po DIN VDE 0100 del 410) je signalizirana preko LED prikaza 120 V.

•Veljavna vrednost pri izmenični vrednosti za nevarno dotično napetost (po DIN VDE 0100 del 410) je signalizirana s pomočjo svetlobnega prikaza 50 V.

•Pri odpiranju pokrova ali odstranjevanju delov lahko razkrijete dele, ki so pod napetostjo. Pod napetostjo so lahko tudi priključni deli. Pred vzdrževanjem, popravilom ali zamenjavo delov ali sklopov izključite napravo iz omrežja. Vzdrževanje ali popravilo naprave lahko opravi le strokovnjak, ki je seznanjen z nevarnostjo oz. z zadevnimi predpisi.

•Pri prekinjeni N fazi ali pri fazi PE (faza zemlje) ni prikaza.

1.Testna konica (+)

2.Tipka L1

3.Ročaj L1 z otipljivo blokado

4.Povezovalni kabel

5.Predal za baterije

6.Ročaj L2 z blokado

7.Tipka za osvetlitev merilnega mesta (le VC-54)

8.Tipka L2

9.Polje prikaza

10.Tipka za osvetlitev merilnega mesta (le VC-54)

11.Testna konica L2 (-)

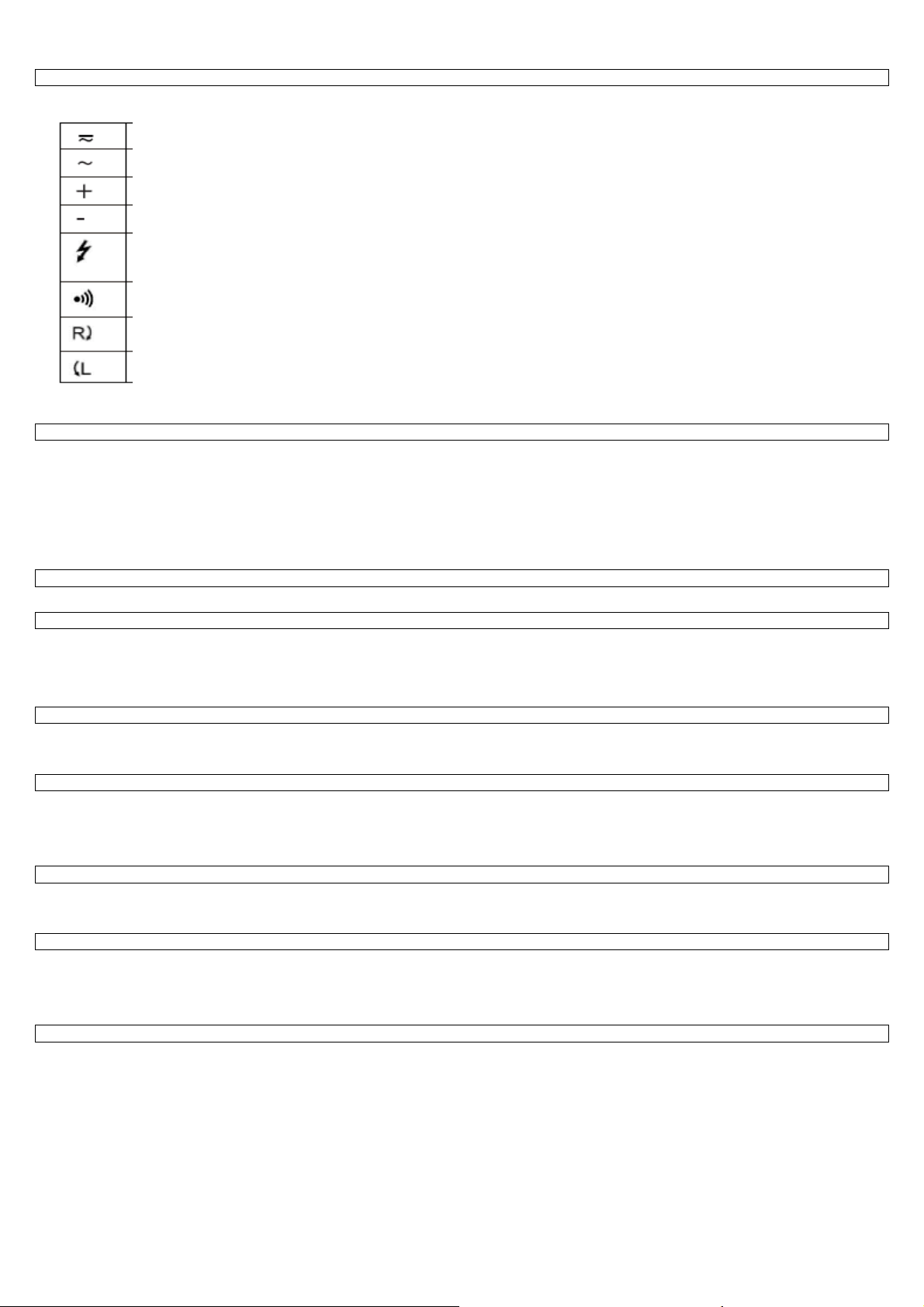

Polje prikaza za VC-54

ASvetleč prikaz za merjenje napetosti

BPrikaz faz za enopolni test napetosti

CLowimp 200 kohm prikaz

DPrikaz smeri vrtenja (L/R)

EPrikaz testiranja prevodnosti

FPrikaz polaritete od 12 V in več

Polje prikaza za VC-54

GSvetleč prikaz za merjenje napetosti

HPrikaz Lowimp 200 kOhm

IPrikaz polaritete od 12 V in več
