INSTRUKCJA OBSŁUGI

Miernik cęgowy prądów błądzących i upływu Voltcraft VC-539

AC/DC

Nr produktu 323491

Strona 1 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

SPIS TREŚCI

Strona

1. Wstęp

2. Przeznaczenie

3. Elementy obsługi

4. Legenda

5. Zasady bezpieczeństwa

6. Zawartość pudełka

7. Wkładanie / wymiana baterii

8. Włączanie / wyłączanie

9. Prowadzenie pomiarów

10. Konserwacja i czyszczenie

11. Utylizacja

12. Dane techniczne

Strona 2 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Drogi Kliencie,

Kupując produkt Voltcraft®, dokonałeś bardzo dobrej decyzji, za którą chcielibyśmy ci podziękować.

Voltcraft® - w dziedzinie pomiaru, ładowania i technologii sieciowych, oznacza wysokiej klasy produkty, które są znakomicie wykonane i które są tworzone przez ekspertów zajmujących się innowacjami. Od ambitnych elektroników hobbystów, aż do profesjonalnych użytkowników, produkty marki własnej Voltcraft® zapewniają optymalne rozwiązania nawet dla najbardziej wymagających zadań. Oferujemy dojrzałą technologię i niezawodną jakość naszych produktów Voltcraft® w niemal doskonałej relacji ceny do jakości. W ten sposób staramy się rozpocząć długą, owocną i udaną współpracę z naszymi klientami.

Życzymy dużo zadowolenia z nowego produktu Voltcraft®!

Wszystkie nazwy firm i produktów są znakami towarowymi ich właścicieli. Wszystkie prawa zastrzeżone.

Strona 3 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

2. PRZEZNACZENIE

Produkt ten można stosować do pomiaru i wyświetlania parametrów elektrycznych w kategorii przepięciowej III (do maks. 600 V wobec potencjału ziemi, zgodnie z normą EN 61010-1) oraz wszystkich niższych kategoriach.

Produkt posiada następujące funkcje / zakresy pomiarowe:

• Napięcie prądu stałego i napięcie prądu zmiennego do max. 600 V (CAT III)

• Prąd stały i prąd zmienny do max. 80 A

• Rezystancja max. 40 MΩ

• Pojemność do max. 100 uF

• Częstotliwości do max. 10 MHz

• Test diody

• Test ciągłości

• Cykl pracy

Prąd mierzy się za pomocą czujnika magnetycznego. Wszystkie inne pomiary przeprowadzono stosując dołączone przewody pomiarowe bezpieczeństwa (zgodnie z normą EN 61010-031). Produkt posiada wyświetlacz LCD z 4000 zliczeń i podświetleniem, automatyczny wybór zakresu i funkcji HOLD, aby zatrzymać wyświetlany pomiar.

Produkt jest zasilany za pomocą dwóch baterii AAA. Jest on przeznaczony tylko do użytku wewnątrz pomieszczeń. Nie używaj go na zewnątrz. Kontaktu z wilgocią, np w łazienkach, należy unikać w każdych okolicznościach.

Ten produkt jest zgodny z ustawowymi wymogami krajowymi i europejskimi.

Dla celów homologacji (CE) i bezpieczeństwa, nie można rozbudowywać i / lub modyfikować tego produktu. Jeśli chcesz używać produktu w celach innych niż opisane powyżej, produkt może ulec uszkodzeniu. Ponadto, niewłaściwe stosowanie może powodować zagrożenia, takie jak zwarcia, pożar, porażenia prądem itp. Przeczytaj instrukcję i zachowaj ją. Udostęopniaj produkt osobom trzecim tylko wraz z instrukcją obsługi.

Należy przestrzegać wszystkich instrukcji bezpieczeństwa i informacji w niniejszej instrukcji obsługi.

Strona 4 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

3. ELEMENTY OBSŁUGI

1.Cęgi prądowe

2. Oznaczenie uchwytu

3. Dźwignia otwarcia

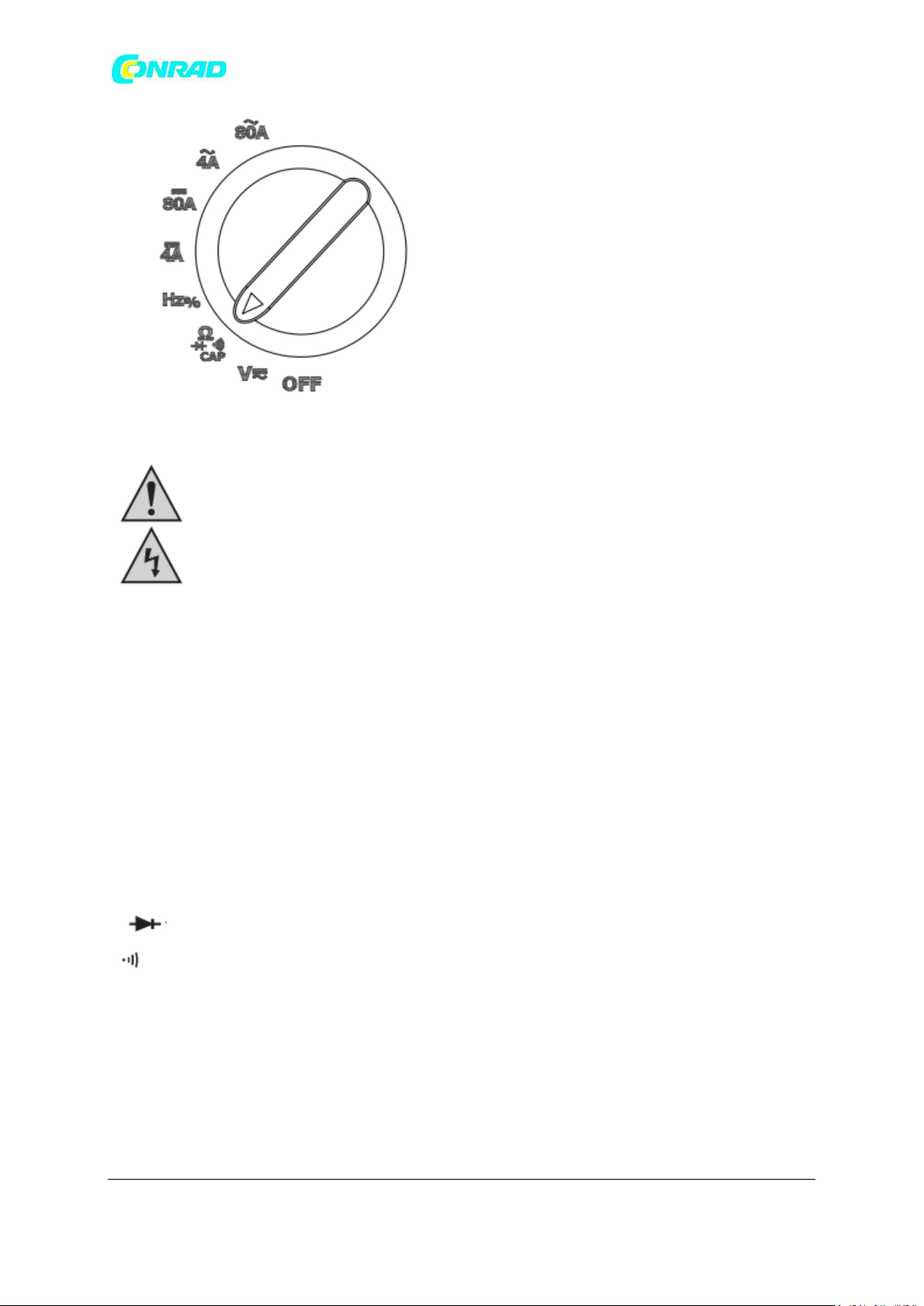

4. Przełącznik trybu

5. Przycisk Hz %

6. Przycisk RANGE

7. Czerwony przewód jack

8. Czarny przewód jack

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 5 z 22

www.conrad.pl

9. Przycisk MODE

10. Wyświetlacz LC

11. Przycisk HOLD

12. Przycisk ZERO

Strona 6 z 22

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

4. LEGENDA

Wykrzyknik w trójkącie oznacza ważne uwagi w instrukcji, które muszą być ściśle przestrzegane.

Trójkąt zawierający symbol błyskawicy ostrzega przed niebezpieczeństwem porażenia prądem lub brakiem bezpieczeństwa elektrycznego urządzenia.

Symbol strzałki alarmuje użytkownika o obecności ważnych informacji i wskazówek na temat korzystania z urządzenia.

To urządzenie jest zgodne z CE i spełnia wszystkie obowiązujące wytyczne europejskie.

Kwadrat zawierający błyskawicę wskazuje, że należy zachować szczególną ostrożność do wykorzystania na nieizolowanych przewodach (niebezpieczne przewody żywe).

Klasa ochrony 2 (podwójna lub wzmocniona izolacja)

Kategoria przepięciowa III do pomiarów w instalacji budynku (np. moc przewodów zasilających w ścianie lub deski rozdzielcze). Kategoria ta obejmuje wszystkie niższe kategorie (tj. CAT II dla pomiaru urządzeń elektrycznych).

Potencjał uziemienia

5. ZASADY BEZPIECZEŃSTWA

Przeczytaj uważnie instrukcję obsługi, a w szczególności zasady dotyczące przestrzegania bezpieczeństwa. Jeśli nie przestrzegasz zasad bezpieczeństwa oraz informacji dotyczących właściwego użytkowania zawartych w niniejszej instrukcji obsługi, nie poniesiesz żadnej odpowiedzialności za wynikłe uszkodzenia ciała lub uszkodzenie mienia. Inne przypadki będą powodowały utratę gwarancji / rękojmi.

a) Osoby / Produkt

• Urządzenie nie jest zabawką. Przechowuj w miejscu niedostępnym dla dzieci i zwierząt.

• W przypadku instalacji w obiektach przemysłowych, należy przestrzegać przepisów BHP dla zasad bezpieczeństwa systemów i urządzeń elektrycznych odpowiednich organów w danym kraju.

• W szkołach i obiektach szkoleniowych, dla hobbystów czy na warsztatach, stosowane urządzenia pomiarowe muszą być monitorowane przez wyszkolonych i odpowiedzialnych pracowników.

• Nie należy korzystać z urządzenia natychmiast po przeniesieniu go z zimnego do ciepłego pomieszczenia. Może to powodować kondensację, jaka może, w niekorzystnych warunkach, dokonać
