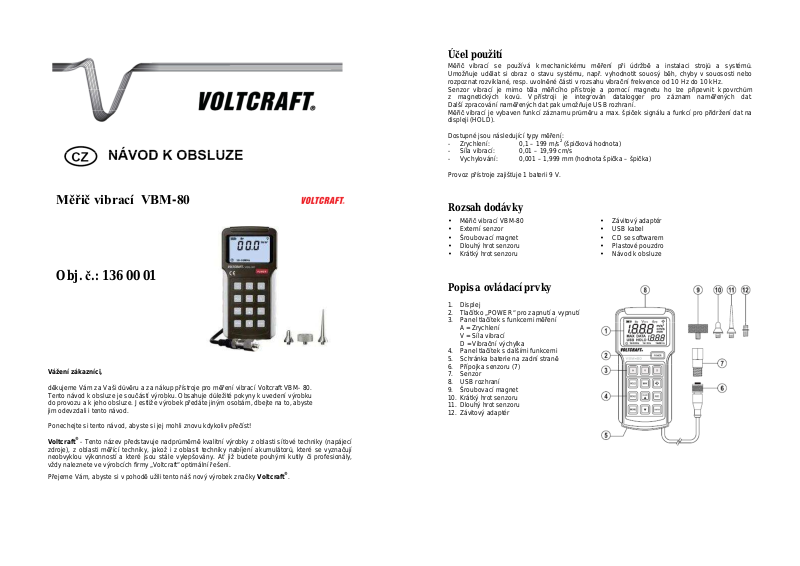

Měřič vibrací VBM-80
Obj. č.: 136 00 01
Vážení zákazníci,
děkujeme Vám za Vaši d ůvěru a za nákup p řístroje pro měření vibrací Voltcraft VBM80. Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!
Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšován y. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .
Ú čel použití
Měřič vibrací se používá k mechanickému m ěření při údržb ě a instalaci strojů a systémů. Umož ňuje udělat si obraz o stavu systému, např. vyhodnotit souosý b ěh, chyby v souososti nebo rozpoznat rozviklané, resp. uvolněné části v rozsahu vibra ční frekvence od 10 Hz do 10 kHz.
Senzor vibrací je |
mimo těla měřicího přístroje a pomocí magnetu |
ho lze |
připevnit k povrchům |
z magnetických |
kov ů. V přístroji je integrován datalogger pro |
záznam |
nam ěřených dat. |
Další zpracování nam ěřených dat pak umož ňuje USB rozhraní.
Měřič vibrací je vybaven funkcí záznamu pr ůměru a max. špiček signálu a funkcí pro p řidržení dat na displeji (HOLD).
Dostupné jsou následující typy m ěření:
- |
Zrychlení: |
0,1 – 199 m/s2 (špičková hodnota) |
- |
Síla vibrací: |
0,01 – 19,99 cm/s |
- |
Vychylování: |
0,001 – 1,999 mm (hodnota špi čka – špička) |
Provoz přístroje zajišťuje 1 baterii 9 V.
Rozsah dodávky
∙ |
Měřič vibrací VBM-80 |
∙ |
Závitový adaptér |
∙ |
Externí senzor |
∙ |
USB kabel |
∙ |
Šroubovací magnet |
∙ |
CD se softwarem |
∙ |
Dlouhý hrot senzoru |
∙ |
Plastové pouzdro |
∙ |
Krátký hrot senzoru |
∙ |
Návod k obsluze |
Popis a ovládací prvky
1.Displej
2.Tlačítko „POWER“ pro zapnutí a vypnutí
3.Panel tlačítek s funkcemi měření A = Zrychlení
V = Síla vibrací
D = Vibrační výchylka
4.Panel tlačítek s dalšími funkcemi
5.Schránka baterie na zadní stran ě
6.Přípojka senzoru (7)
7.Senzor
8.USB rozhraní
9.Šroubovací magnet
10.Krátký hrot senzoru
11.Dlouhý hrot senzoru
12.Závitový adaptér
a) Symboly na displeji
ap |
Symbol měření zrychlení |
10 – 10 KHz |
|
Vrms |
Symbol měření síly vibrací |
10 – 1 KHz |
|
dp-p |
Symbol měření vibrační |
10 – 500 KHz |
|
výchylky |
|||
|
|
||
m/s2 |
Jednotka měření zrychlení |
USb |
|
cm/s |
Jednotka měření síly vibrací |
APO |
|
mm |
Jednotka vibrační výchylky |
rEC |
|
REC |
Symbol režimu záznamu |
dEF? |
|
|
Nepřetržit ě se měří |
|
|
MAX |
a zaznamenává max. hodnota |
|
|
|
špičky amplitudy |
|
|
DATA |
Symbol ukládání dat |
|
|
USB |
Symbol aktivního USB |
|
|
rozhraní |
|
||
|
|
||
HOLD |
Symbol přidržení dat na |
|
|
displeji |
|
||
|
|
Rozsah vibrační frekvence při měření zrychlení
Rozsah vibrační frekvence při měření síly vibrací
Rozsah vibrační frekvence při měření výchylky
Menu nastavení USB; 0 = vypnuto, I = zapnuto
Menu nastavení automatického vypnutí; 0 = vypnuto, I = zapnuto Menu nastavení intervalu záznamu; 0,5 s až 255 s
Definice faktorů nastavení a vymazání uložených dat
Zobrazení stavu baterie
Aktivní podsvícení displeje
Aktivní automatické vypnutí
b) Tlačítka funkcí
POWER Tlačítko pro zapnutí a vypnutí |
CLEAR |
Vyvolání faktor ů nastavení a vymazání |
|
uložených dat |
|||
|
|
|
Záznam dat; krátké stisknutí = záznam |
A |
Měření zrychlení |
REC |
jednotlivých hodnot, dlouhé stisknutí (2 s) |
|
|
|
= start záznamu dataloggeru |
V |
Měření síly vibrací |
MENU |
Otevření menu nastavení (USB, APO, dEF?) |
D |
Měření výchylky |
ENTER |
Tlačítko pro potvrzení v menu nastavení |
HOLD |
Přidržení dat |
|
Zapnutí a vypnutí podsvícení displeje |
MAX |
Nepřetržit ě se měří a zaznamenává |
|
Tlačítko zvyšování hodnoty p ři nastavení |
max. hodnota špičky amplitudy |
|
||
|
|
|
|
READ |
Čtení dat z paměti |
|
Tlačítko snižování hodnoty p ři nastavení |
Uvedení do provozu
a) Vložení baterie
Předtím, než za čnete se svým m ěřicím přístrojem poprvé pracovat, musí dovnitř vložit 9 V baterii (alkalickou). Baterii vkládejte podle níže uvedenýc h pokynů.
b) Připojení měřicího senzoru
Připojte senzor (7) k měřicímu kabelu (přes přípojku senzoru (6)). Konektor sedí na senzoru jen při správné polarit ě. Při připojování sledujte závit a kovový m ůstek v konektoru. Konektor zajistěte v objímce otočením. Vždy dávejte pozor na pevné p řipojení konektoru, protože jinak m ůže docházet k nepřesnostem v měření.
Výb ěr hrotu senzoru
Na senzor můžete nasadit r ůzné hroty, které jsou určeny pro speciální povrchy. Hroty se našroubují na senzor pomocí závit u. Dejte vždy pozor, abyste je dobře utáhli, protože jinak m ůže docházet k nepřesnostem v měření.
Na obrázku vpravo je znázorn ěn senzor s různými typy hrot ů.
c) Umístění měřicího přístroje
Kvůli lepší stabilitě se může m ěřič opřít o vysouvací držák na zadní straně.
d) Funkce automatického vypnutí „APO“
Aby se zbytečně nezkracovala životnost baterie, p řístroj je vybaven funkcí automatického vypínání. Pokud je funkce „APO“ zapnuta, měřič se vypíná automaticky, pokud se b ěhem asi 10 minut nestiskne žádné tla čítko. Poté se může znovu zapnout stisknutím tla čítka „POWER“ (2).
Funkci automatického vypnutí nelze používat, pokud je aktivní USB rozhraní.
Je-li funkce „APO“ zapnuta a v režimu dataloggeru už neprobíhá záznam nam ěřených dat (stroj je vypnut), měřič se automaticky vypne asi po 10 minutách a záznam d at se ukončí.
e) Zapnutí a vypnutí
Měřič zapnete, když stisknete a asi 2 sekundy podržíte t lačítko „POWER“ (2). Po krátké úvodní fázi (test displeje a systému) je měřicí přístroj připraven k použití.
Stejným zp ůsobem měřič vypnete. Pokud tlačítko „POWER“ uvolníte, objeví se na displeji „OFF“ a přístroj se vypne.
f) |
Nabídka přednastavení |
|
|
|
|
Tlačítko „MENU“ se může použít k vyvolání a k p |
řednastavení určitých parametr ů, jako je rozhraní, |
||||
automatické vypnutí a interval záznamu dat. „MENU“ se používá také k resetování p |
řístroje na tovární |
||||
nastavení a k vymazání dat z pam ěti přístroje. |
|
|
|
||
Pro vyvolání nabídky stiskn ěte tlačítko „MENU“. |
|
|
|
||
1. |
USb: |
Na displeji se objeví „USb“ a bliká „0“. Pomocí dvou tlačítek se šipkami nahoru |
|||
|
|
a dolů změňte blikající hodnotu. Hodnoty: 0 = rozhraní je vypnuto, I = rozhraní je |
|||
|
|
aktivní. Pro potvrzení nastavení a přepnutí na další |
položku menu stiskn ěte |
||
|
|
tlačítko „ENTER“. |
|
|
|
2. |
APO |
Automatické vypnutí: Na displeji se objeví „APO“ a bliká „I“. Pomocí dvou tlačítek |
|||
|
|
se šipkami nahoru a dolů změňte blikající hodnotu. Hodnoty: 0 = funkce APO |
|||
|
|
je vypnuta, I = funkce APO je zapnuta. |
|
|
|
|
|
Funkci automatického vypnutí nelze používat, pokud je aktivní USB |
|||
|
|
rozhraní. |
|
|
|
|
|
Pro potvrzení nastavení a přepnutí na další položku menu stiskn ěte tlačítko |
|||
|
|
„ENTER“. |
|
|
|
3. |
DATArEC |
Na displeji se ukáže „DATArEC“ a bliká h odnota „060“. Pomocí dvou tlačítek se |
|||
|
|
šipkami nahoru a dolů změňte blikající hodnotu v rozsahu od 0,5 do 255. |
|||
|
|
Uvedená hodnota odpovídá |
časovému intervalu |
záznamu |
v sekundách. |
|
|
Po každém stisku tla čítka se šipkou se hodnota změní. Pokud příslušné tlačítko |
|||
|
|
podržíte déle, hodnota se m ění rychle dopředu nebo dozadu. Pro potvrzení |
|||
|
|
nastavení a přepnutí na další položku menu stiskn ěte tlačítko „ENTER“. |
|||
4. |
dEF |
Na displeji se objeví „dEF“ a bliká znak otazníku. Pod touto položkou nabídky se |
|||
|
|
přístroj resetuje na původní tovární nastavení. Sou časně se vymaže celá pam ěť |
měřiče. Pro výb ěr požadovaného kroku použijte tla čítko „MENU“ nebo „ENTER“. Tlačítko „MENU“ = Všechny nastavené parametry a data vpaměti se zachovají a menu se ukončí.
Tlačítko „ENTER“ = Měřič se resetuje na tovární nastavení a všechna data v paměti se vymažou. Poté se menu ukončí.
Výchozí tovární nastavení: USB „0“ = rozhraní je vypnuto. APO „I“ = funkce je zapnuta.
DATArEC „060“ = interval je nastaven na 60 sekund.
