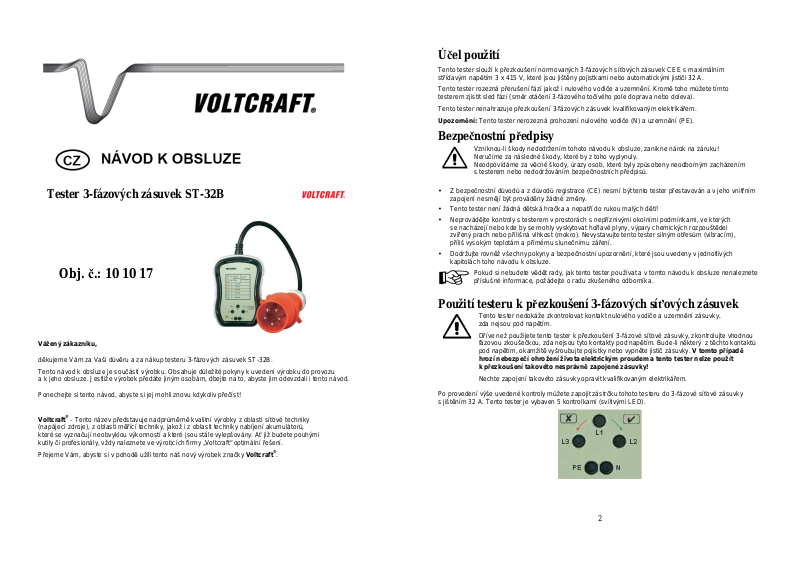

Tester 3-fázových zásuvek ST-32B

Obj. č.: 10 10 17

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup testeru 3-fázových zásuvek ST-32B. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky

(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.

Účel použití

Tento tester slouží k přezkoušení normovaných 3-fázových síťových zásuvek CEE s maximálním střídavým napětím 3 x 415 V, které jsou jištěny pojistkami nebo automatickými jističi 32 A.

Tento tester rozezná přerušení fází jakož i nulového vodiče a uzemnění. Kromě toho můžete tímto testerem zjistit sled fází (směr otáčení 3-fázového točivého pole doprava nebo doleva).

Tento tester nenahrazuje přezkoušení 3-fázových zásuvek kvalifikovaným elektrikářem. Upozornění: Tento tester nerozezná prohození nulového vodiče (N) a uzemnění (PE).

Bezpečnostní předpisy

Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením

• Z bezpečnostní důvodů a z důvodů registrace (CE) nesmí být tento tester přestavován a v jeho vnitřním

• Tento tester není žádná dětská hračka a nepatří do rukou malých dětí!

• Neprovádějte kontroly s testerem v prostorách s nepříznivými okolními podmínkami, ve kterých

• Dodržujte rovněž všechny pokyny a bezpečnostní upozornění, které jsou uvedeny v jednotlivých

s testerem nebo nedodržováním bezpečnostních předpisů.

zapojení nesmějí být prováděny žádné změny.

se nacházejí nebo kde by se mohly vyskytovat hořlavé plyny, výpary chemických rozpouštědel zvířený prach nebo přílišná vlhkost (mokro). Nevystavujte tento tester silným otřesům (vibracím), příliš vysokým teplotám a přímému slunečnímu záření.

kapitolách toho návodu k obsluze.

Pokud si nebudete vědět rady, jak tento tester používat a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.

Použití testeru k přezkoušení 3-fázových síťových zásuvek

Tento tester nedokáže zkontrolovat kontakt nulového vodiče a uzemnění zásuvky, zda nejsou pod napětím.

Dříve než použijete tento tester k přezkoušení 3-fázové síťové zásuvky, zkontrolujte vhodnou

Po provedení výše uvedené kontroly můžete zapojit zástrčku tohoto testeru do 3-fázové síťové zásuvky s jištěním 32 A. Tento tester je vybaven 5 kontrolkami (svítivými LED).

fázovou zkoušečkou, zda nejsou tyto kontakty pod napětím. Bude-li některý z těchto kontaktů pod napětím, okamžitě vyšroubujte pojistky nebo vypněte jistič zásuvky. V tomto případě

hrozí nebezpečí ohrožení života elektrickým proudem a tento tester nelze použít k přezkoušení takovéto nesprávně zapojené zásuvky!

Nechte zapojení takovéto zásuvky opravit kvalifikovaným elektrikářem.

Tyto kontrolky signalizují svým rozsvícením zelenou nebo červenou barvou (nebo nerozsvícením) následující stavy (závady) testované 3-fázové zásuvky:

Všechny kontrolky svítí zelenou barvou. Fáze L1, L2 a L3 jakož i nulový vodič N a uzemnění PE jsou připojeny. Zásuvka je správně zapojená. Sled fází představuje pravotočivého 3-fázového pole.

Kontrolky fází L1, L2 a L3 svítí červenou barvou. Kontrolky nulového vodiče N a uzemnění PE svítí zelenou barvou. Fáze L1, L2 a L3

jakož i nulový vodič N a uzemnění PE jsou připojeny.
