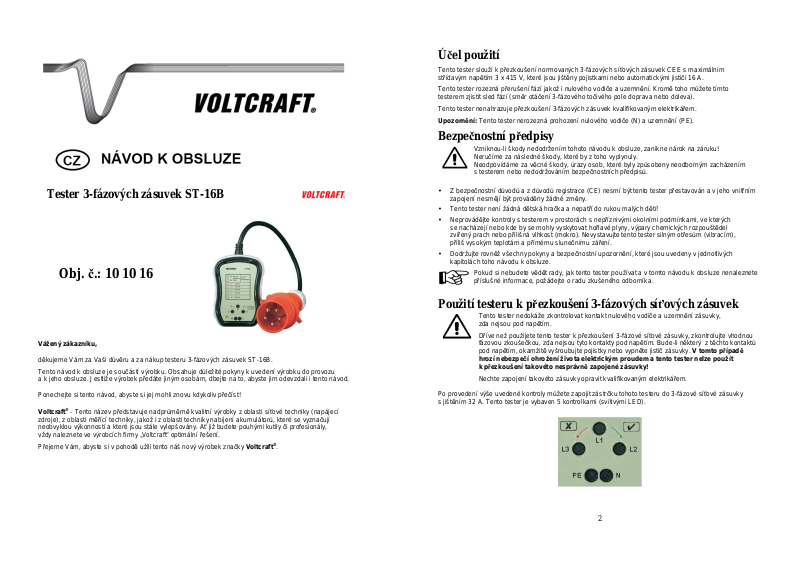

Tester 3-fázových zásuvek ST-16B

Obj. č.: 10 10 16

Vážený zákazníku,

děkujeme Vám za Vaši d ůvěru a za nákup testeru 3-fázových zásuvek ST-16B.

Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim odevzd ali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!

Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšován y. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .

Ú čel použití

Tento tester slouží k p řezkoušení normovaných 3-fázových sí ťových zásuvek CEE s maximálním střídavým nap ětím 3 x 415 V, které jsou jištěny pojistkami nebo automatickými jisti či 16 A.

Tento tester rozezná p řerušení fází jakož i nulového vodi če a uzemnění. Kromě toho můžete tímto testerem zjistit sled fází (sm ěr otá čení 3-fázového to čivého pole doprava nebo doleva).

Tento tester nenahrazuje přezkoušení 3-fázových zásuvek kvalifikovaným elektri ká řem.

Upozornění: Tento tester nerozezná prohození nulového vodi če (N) a uzemnění (PE).

Bezpečnostní předpisy

Vzniknou-li škody nedodržením tohoto návodu k obslu ze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly.

Neodpovídáme za v ěcné škody, úrazy osob, které byly způsobeny neodborným zacházením

stesterem nebo nedodržováním bezpe čnostních předpisů.

∙Z bezpečnostní důvodů a z důvodů registrace (CE) nesmí být tento tester p řestavován a v jeho vnit řním zapojení nesmějí být provád ěny žádné zm ěny.

∙ Tento tester není žádná d ětská hra čka a nepatří do rukou malých d ětí!

∙Neprovád ějte kontroly s testerem v prostorách s nep říznivými okolními podmínkami, ve kterých se nacházejí nebo kde by se mohly vyskytovat ho řlavé plyny, výpary chemických rozpoušt ědel zvířený prach nebo p řílišná vlhkost (mokro). Nevystavujte tento tester s ilným ot řesům (vibracím), příliš vysokým teplotám a p římému slunečnímu zá ření.

∙Dodržujte rovn ěž všechny pokyny a bezpe čnostní upozornění, které jsou uvedeny v jednotlivých kapitolách toho návodu k obsluze.

Pokud si nebudete vědět rady, jak tento tester používat a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odbor níka.

Použití testeru k p řezkoušení 3-fázových síťových zásuvek

Tento tester nedokáže zkontrolovat kontakt nulového vodiče a uzemnění zásuvky, zda nejsou pod napětím.

Dříve než použijete tento tester k p řezkoušení 3-fázové sí ťové zásuvky, zkontrolujte vhodnou fázovou zkouše čkou, zda nejsou tyto kontakty pod napětím. Bude-li některý z t ěchto kontaktů pod napětím, okamžit ě vyšroubujte pojistky nebo vypněte jistič zásuvky. V tomto případě hrozí nebezpečí ohrožení života elektrickým proudem a tento teste r nelze použít

k přezkoušení takovéto nesprávně zapojené zásuvky!

Nechte zapojení takovéto zásuvky opravit kvalifikov aným elektriká řem.

Po provedení výše uvedené kontroly můžete zapojit zástr čku tohoto testeru do 3-fázové sí ťové zásuvky s jištěním 32 A. Tento tester je vybaven 5 kontrolkami (svítivými LED).

Tyto kontrolky signalizují svým rozsvícením zelenou nebo červenou barvou (nebo nerozsvícením) následující stavy (závady) testované 3-fázové zásuvky:

Všechny kontrolky svítí zelenou barvou. Fáze L1, L2 a L3

jakož i nulový vodi č N a uzemnění PE jsou připojeny.

Zásuvka je správně zapojená.

Sled fází p ředstavuje pravotočivého 3-fázového pole.

Kontrolky fází L1, L2 a L3 svítí červenou barvou. Kontrolky nulového vodiče N a uzemnění PE svítí zelenou barvou. Fáze L1, L2 a L3

jakož i nulový vodi č N a uzemnění PE jsou připojeny.
