Istruzioni
MISURATORE DI ENERGIA
SOLARE SLX-300
N°.: 1970436 Pagina 2 - 14
Indice
|
|
|
Pagina |
1. |
Introduzione.......................................................................................................................................................... |
3 |
|
2. |
Spiegazione dei simboli........................................................................................................................................ |
3 |
|
3. |
Utilizzo conforme.................................................................................................................................................. |
4 |
|
4. |
Ambito della fornitura........................................................................................................................................... |
4 |
|
5. |
Caratteristiche e funzioni...................................................................................................................................... |
4 |
|
6. |
Avvertenze per la sicurezza................................................................................................................................. |
5 |
|
|
a) |
Generalità....................................................................................................................................................... |
5 |
|
b) |
Dispositivi collegati......................................................................................................................................... |
5 |
|
c) |
Batterie/batterie ricaricabili............................................................................................................................. |
5 |
7. |

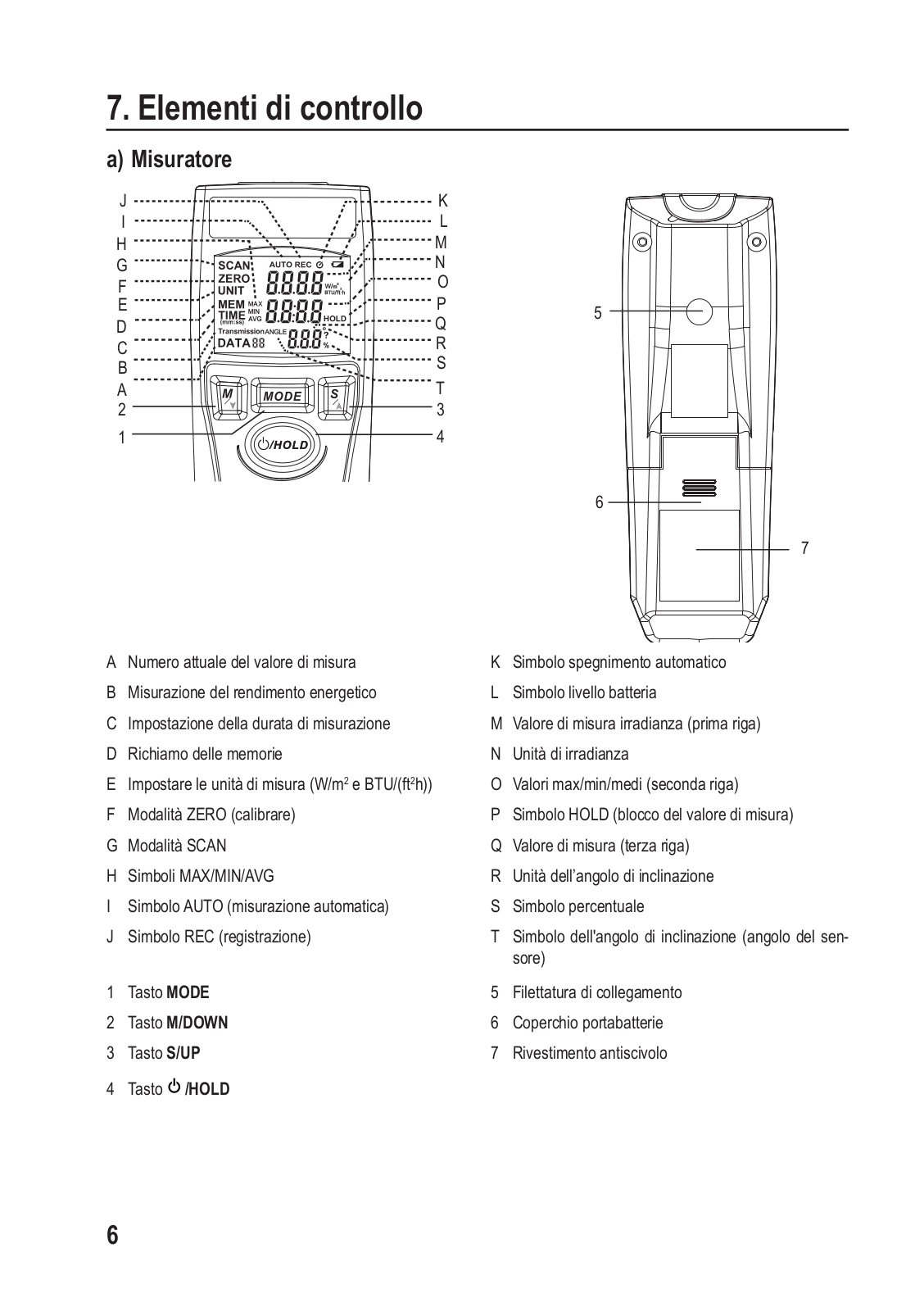

Elementi di controllo............................................................................................................................................. |
6 |
|
|
a) |
Misuratore...................................................................................................................................................... |
6 |
|
b) |
Sensore fotoelettrico...................................................................................................................................... |
7 |
8. |
Messa in funzione................................................................................................................................................ |
7 |
|
|
a) |
Inserimento/sostituzione della batteria........................................................................................................... |
7 |
9. |
Esecuzione delle misure...................................................................................................................................... |
8 |
|
|
a) |
Accensione/spegnimento............................................................................................................................... |
8 |
|
b) |
Disattivare/attivare la funzione di spegnimento automatico........................................................................... |
8 |
|
c) |
Selezionare la modalità di funzionamento..................................................................................................... |
8 |
|
d) |
Azzerare il sensore (calibrazione).................................................................................................................. |
8 |
|
e) |

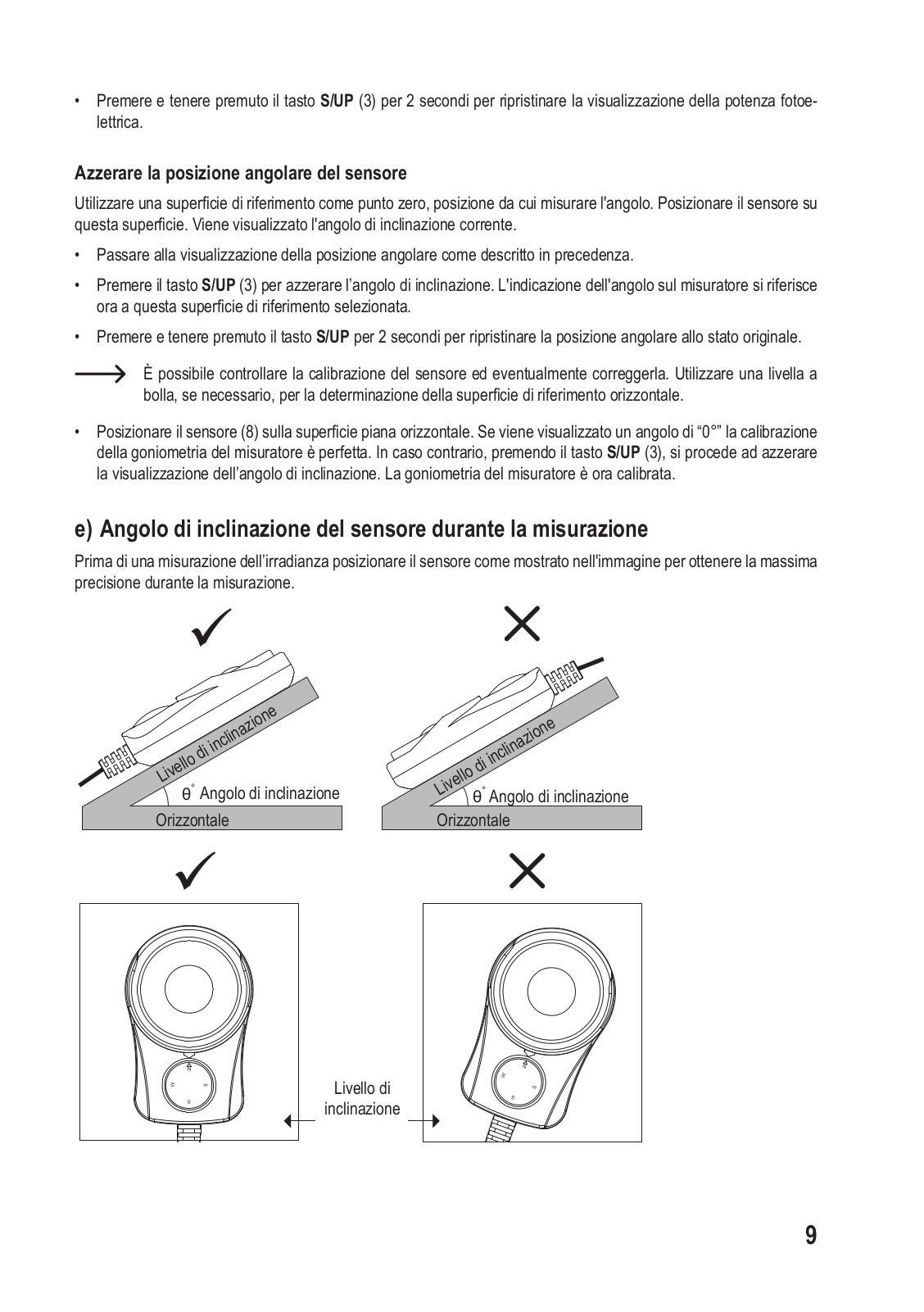

Angolo di inclinazione del sensore durante la misurazione........................................................................... |
9 |
|
f) |
Misurare l’irradianza - Modalità di scansione SCAN.................................................................................... |
10 |
|
g) |

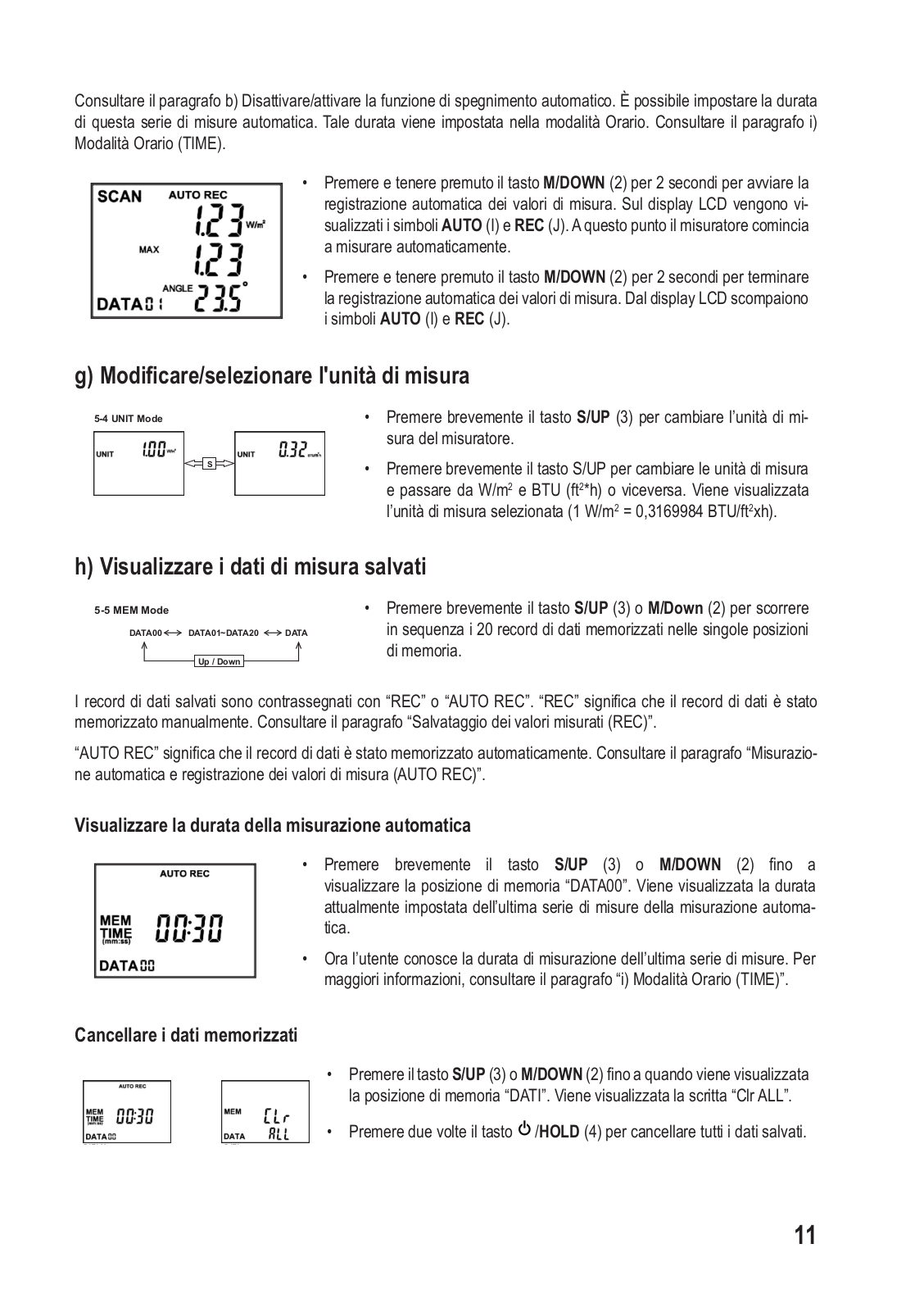

Modificare/selezionare l'unità di misura....................................................................................................... |
11 |
|
h) |
Visualizzare i dati di misura salvati.............................................................................................................. |
11 |
|
i) |
Modalità Orario (TIME)................................................................................................................................. |
12 |
|
j) |
Modalità di trasmissione: Misurare il rendimento energetico delle vetrate................................................... |
12 |
|
k) |
Visualizzazione di un superamento del campo di misura............................................................................ |
12 |
|
l) |
Bussola e treppiede..................................................................................................................................... |
13 |
10. |
Manutenzione e pulizia....................................................................................................................................... |
13 |
|
|
a) |
Pulizia del sensore....................................................................................................................................... |
13 |
|
b) |
Pulizia dell'alloggiamento............................................................................................................................. |
13 |
11. |
Smaltimento....................................................................................................................................................... |
13 |
|
|
a) |
Prodotto........................................................................................................................................................ |
13 |
|
b) |
Batterie/batterie ricaricabili........................................................................................................................... |
14 |
12. |
Dati tecnici.......................................................................................................................................................... |
14 |
|
2
1. Introduzione
Gentile Cliente,
grazie per il Suo acquisto.
Il prodotto da Lei acquistato è conforme alle normative nazionali ed europee.
Per mantenere queste condizioni e garantire il funzionamento in sicurezza, è necessario rispettare le istruzioni qui riportate.
Il presente manuale istruzioni costituisce parte integrante di questo prodotto. Contiene informazioni importanti per la messa in funzione e la gestione. Consegnarlo assieme al prodotto nel caso esso venga ceduto a terzi. Conservare il manuale per consultazione futura.
Per domande tecniche rivolgersi ai seguenti contatti:
Italia: |
Tel: 02 929811 |
|
Fax: 02 89356429 |
|
e-mail: assistenzatecnica@conrad.it |
|
Lun – Ven: 9:00 – 18:00 |
2. Spiegazione dei simboli
Il simbolo composto da un punto esclamativo inscritto in un triangolo indica istruzioni importanti all’interno di questo manuale che è necessario osservare in qualsivoglia caso.
Il simbolo freccia si trova laddove vengono forniti consigli speciali e informazioni sul funzionamento.
3
3. Utilizzo conforme
Il prodotto serve per misurare l'intensità dell’irradiazione solare. Può registrare il valore minimo e massimo e il valore medio dell’irradiazione solare. Il prodotto può determinare i valori di misura attuali. I valori di misura possono essere visualizzati in W/m2 o in BTU/(ft²xh). Si consiglia di utilizzarlo per misurare l'irradiazione solare tenendo conto dell'angolo di incidenza, per controllare il passaggio di energia in particolare attraverso finestre con isolamento solare, per determinare l’angolo di incidenza più vantaggioso per i pannelli solari o lo scaldaacqua solare. Il rendimento di un impianto solare o fotovoltaico può quindi essere controllato in modo rapido e affidabile. Le misurazioni in diversi punti sono utilizzabili come indicatore per determinare il posizionamento ideale di un nuovo impianto solare. Le misurazioni dell'intensità della radiazione in laboratori o in contesti agricoli possono sempre essere effettuate senza problemi.
L’uso è consentito solo in ambienti asciutti. Il contatto con l'umidità, come ad esempio in bagno o in luoghi simili, deve essere assolutamente evitato.
Per motivi di sicurezza e di autorizzazioni il prodotto non deve essere smontato e/o modificato. Nel caso in cui il prodotto venga utilizzato per scopi diversi da quelli precedentemente descritti, potrebbe subire dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli quali cortocircuiti, incendi, ecc. Leggere attentamente le istruzioni per l'uso e rispettarle. Consegnare il prodotto ad altre persone solo insieme alle istruzioni per l'uso.
Tutti i nomi di società e di prodotti citati sono marchi di fabbrica dei rispettivi proprietari. Tutti i diritti riservati.
4. Ambito della fornitura
•Misuratore con sensore
•1 batteria da 9 V
•Custodia da trasporto
•Istruzioni d’uso
Istruzioni di funzionamento aggiornate
È possibile scaricare le istruzioni per l'uso aggiornate al link www.conrad.com/downloads o tramite la scansione del codice QR. Seguire le istruzioni sul sito web.
5. Caratteristiche e funzioni
•Misurazione dell’irradianza tenendo conto dell'angolo di incidenza
•Determinazione automatica del campo di misura con una precisione di massimo 4 cifre
•Unità commutabili tra W/m2 o BTU/ft² x h
•20 posizioni di memoria con registrazione automatica e richiamo dei dati
•Misure di continuità automatiche
•Retroilluminazione e triplo display
4
6. Avvertenze per la sicurezza
Leggere attentamente le istruzioni per l'uso e rispettare in particolare le avvertenze per la sicurezza. Nel caso in cui non vengano osservate le avvertenze per la sicurezza e le indicazioni relative all'u- tilizzo conforme contenute in queste istruzioni per l'uso, non ci assumiamo alcuna responsabilità per eventuali danni conseguenti a cose o persone. Inoltre in questi casi la garanzia decade.
a) Generalità
•Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli animali domestici.
•Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un pericoloso giocattolo per i bambini.
•Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall’acqua, dall'eccessiva umidità, da gas, vapori o solventi infiammabili.
•Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
•Nel caso non sia più possibile l'uso in piena sicurezza, disattivare il prodotto ed evitare che venga utilizzato in modo improprio. La sicurezza d’uso non è più garantita, se il prodotto:
-- presenta danni visibili,
-- non funziona più correttamente,
-- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli oppure -- è stato esposto a considerevoli sollecitazioni dovute al trasporto.
•Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza minima potrebbero danneggiarlo.
•Rivolgersi ad un tecnico in caso di dubbi relativi al funzionamento, alla sicurezza o alle modalità di collegamento del prodotto.
•Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente da un esperto o da un laboratorio specializzato.
•In caso di ulteriori domande a cui non viene data risposta in queste istruzioni per l'uso, rivolgersi al nostro servizio tecnico clienti oppure ad altri specialisti.
b) Dispositivi collegati
• Osservare anche le avvertenze per la sicurezza e le istruzioni per l'uso degli altri dispositivi a cui viene collegato il prodotto.
c) Batterie/batterie ricaricabili
•Fare attenzione alla polarità corretta durante l’inserimento della batteria/batteria ricaricabile.
•Rimuovere la batteria/la batteria ricaricabile nel caso in cui il prodotto non venga utilizzato per periodi prolungati al fine di evitare danni dovuti a perdite. Batterie/batterie ricaricabili danneggiate o che presentano perdite possono causare corrosione cutanea in caso vengano a contatto con la pelle. Indossare dunque guanti protettivi quando si maneggiano batterie/batterie ricaricabili danneggiate.
•Conservare le batterie/batterie ricaricabili fuori dalla portata dei bambini. Non lasciare batterie/batterie ricaricabili incustodite perché potrebbero venire ingoiate da bambini o animali domestici.
•Non smontare batterie/batterie ricaricabili, non cortocircuitarle e non gettarle nel fuoco. Non tentare mai di ricaricare batterie non ricaricabili. C’è rischio di esplosione!
5
