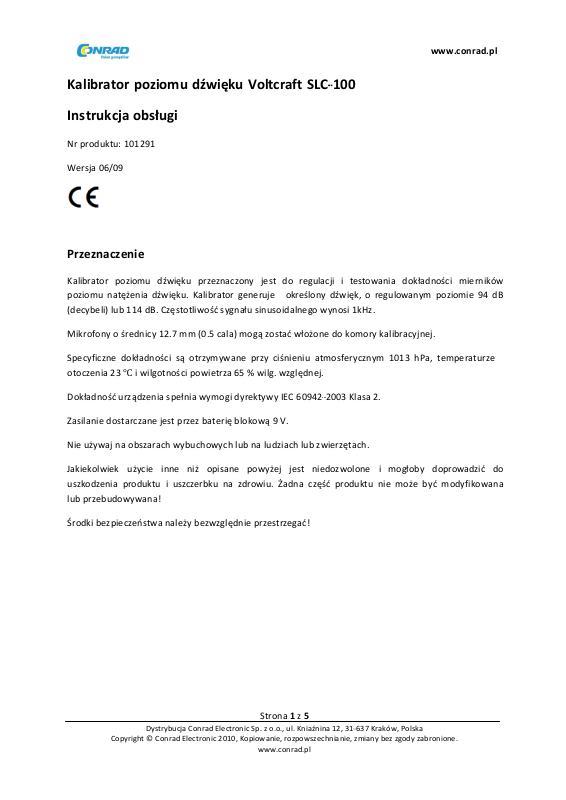

Kalibrator poziomu dźwięku Voltcraft SLC
Instrukcja obsługi
Nr produktu: 101291
Wersja 06/09
-
100
Przeznaczenie
Kalibrator poziomu dźwięku przeznaczony jest do regulacji i testowania dokładności mierników
poziomu natężenia dźwięku. Kalibrator generuje określony dźwięk, o regulowanym poziomie 94 dB
(decybeli) lub 114 dB. Częstotliwość sygnału sinusoidalnego wynosi 1kHz.
Mikrofony o średnicy 12.7 mm (0.5 cala) mogą zostać włożone do komory kalibracyjnej.
Specyficzne dokładności są otrzymywane przy ciśnieniu atmosferycznym 1013 hPa, temperaturze
otoczenia 23 ℃ i wilgotności powietrza 65 % wilg. względnej.
Dokładność urządzenia spełnia wymogi dyrektywy IEC 60942
Zasilanie dostarczane jest przez baterię blokową 9 V.
Nie używaj na obszarach wybuchowych lub na ludziach lub zwierzętach.
Jakiekolwiek użycie inne niż opisane powyżej jest niedozwolone i mogłoby doprowadzić do
uszkodzenia produktu i uszczerbku na zdrowiu. Żadna część produktu nie może być modyfikowana
lub przebudowywana!
Środki bezpieczeństwa należy bezwzględnie przestrzegać!
Strona 1 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31
Copyright © Conrad Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
-
2003 Klasa 2.
-
637 Kraków, Polska
www.conrad.pl
Strona 2 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Środki bezpieczeństwa
Przed uruchomieniem przyrządu przeczytać całą instrukcję obsługi, zawiera bowiem
ważne wskazówki do konkretnego zastosowania.
W przypadku wystąpienia szkód, które zostały spowodowane przez nieprzestrzeganie zaleceń
występujących w niniejszej instrukcji, wygasa gwarancja producenta. Za skutki szkód producent nie
ponosi odpowiedzialności.
W przypadku szkód materialnych jak i narażenia życia ludzkiego, które zostały spowodowane przez
niewłaściwe użytkowanie lub nieprzestrzeganie wskazówek bezpieczeństwa, producent nie ponosi
odpowiedzialności. W takich przypadkach wygasa gwarancja.
Niniejszy przyrząd opuścił fabrykę w stanie bezpiecznym technicznie. W celu utrzymania niniejszego
stanu i zapewnienia bezpiecznej pracy, użytkownik zobowiązany jest do przestrzegania wskazówek
bezpieczeństwa i ostrzeżeń zawartych w niniejszej instrukcji użytkowania.
Należy bezwzględnie przestrzegać następujących symboli:
Znajdujący się w trójkącie wykrzyknik wskazuje na ważne zalecenia w niniejszej instrukcji,
których należy bezwzględnie przestrzegać.
Produkt ten został przetestowany pod kątem zgodności CE i spełnia wymagania
Z powodu przepisów bezpieczeństwa oraz dopuszczalności do użytku (CE) zabrania się podejmowania
jakichkolwiek prac mających na celu przebudowę i/lub zmianę produktu.
Podczas nieużywania, produkt należy trzymać w pokrowcu. Powierzchnie delikatne (lakier na
meblach, etc.) mogą wywołać reakcję chemiczną z obudową.
Należy unikać silnego nacisku mechanicznego, wibracji lub stuknięć
Należy trzymać z dala od dzieci. Nie jest to zabawka.
Opakowania nie należy pozostawiać bez opieki. Może stać się niebezpieczną zabawką w rękach
dzieci.
W zakładach przemysłowych należy zachowywać przepisy bezpieczeństwa charakterystyczne dla
danej placówki oraz odpowiednich przepisów regulujących obchodzenie się z urządzeniami
elektrycznymi.
obowiązujących wytycznych europejskich.
Symbol ręki wskazuje na występowanie szczególnych wskazówek i zaleceń co do obsług
produktu.
.
i
www.conrad.pl
Strona 3 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Jeśli zachodzi podejrzenie zagrożenia, urządzenie należy uznać za niezdolne do pracy i zabezpieczyć
przed niepowołanym użyciem przez osoby trzecie. Podejrzenie zagrożenia zachodzi, gdy:
-
urządzenie wskazuje widoczne uszkodzenia,
-
urządzenie nie pracuje oraz
-
po dłuższym okresie magazynowania w warunkach niekorzystnych lub
-
po ciężkim transporcie.
Należy przestrzegać także dodatkowych środków bezpieczeństwa zawartych w poszczególnych
sekcjach niniejszej instrukcji obsługi.
Jeśli produkt został przyniesiony do ciepłego pomieszczenia z zimnego (np. podczas transportu),
może wytworzyć się kondensacja. Może to uszkodzić produkt i wywołać śmiertelne porażenie
prądem po podłączeniu do zasilania sieciowego! Należy odczekać aż produkt osiągnie temperaturę
pokojową. Może to zająć do kilku godzin.
W zestawie
Kalibrator poziomu dźwięku SLC
Bateria blokowa 9 V
-
100
Pokrowiec
Instrukcja obsługi
Pierwsze kroki
Wkładanie / wymiana baterii
Aby uruchomić urządzenie należy włożyć, dołączoną do zestawu, baterię do komory bater
znajdującej się z tyłu urządzenia. Jeśli kalibrator nie uruchamia dźwięku startowego podczas
włączania należy wymienić baterię.
Aby włożyć/wymienić baterię postępuj zgodnie z poniższymi krokami:
•
Wyłącz urządzenie za pomocą przełącznika (pozycja OFF)
•
Odkręć pokrywę komory baterii znajdującej się z tyłu i zdejmij pokrywę
•
Włóż nową baterię blokową 9 V. Zwróć uwagę na poprawną po
•
Zamknij komorę baterii i przykręć poprawnie śrubki pokrywy
.
.
l
aryzację.
.
ii
Strona 4 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
www.conrad.pl
Kalibracja
Sprawdź prawidłowe funkcjonowanie kalibratora przed regulacją miernika natężenia
dźwięku. Aby to uczynić, przełącz kalibrator na poziom testowy 114 dB za pomocą
przełącznika. Ton testowy musi być słyszalny. Jeśli tak się nie stanie, należy wymienić
baterię.
Ustaw przełącznik na odpowiednią pozycję (94 lub 114 dB). Powinieneś wybrać poziom, który jest
najbliższy maksimum zakresu pomiarowego miernika natężenia dźwięku.
Umieść mikrofon miernika natężenia dźwięku najdalej jak to możliwe w komorze kalibracyjnej na
górze.
Włącz miernik natężenia dźwięku i sprawdź wskazanie na wyświetlaczu. Jeśli wskazanie na
wyświetlaczu miernika natężenia dźwięku różni się więcej niż 0.5 dB od poziomu wyjściowego (94 lub
114 dB) kalibratora, miernik musi zostać wyregulowany. Odwracając przełącznik poziomu (94 lub 114
dB) możliwe jest sprawdzenie liniowości miernika natężenia dźwięku.
Po zakończeniu kalibracji wyłącz kalibrator poziomu dźwięku (pozycja OFF).
Głośny hałas zewnętrzny oraz wibracje mogą mieć wpływ na kalibrację. Dlatego, wykonuj kalibracje w
spokojnym otoczeniu.
Czyszczenie i konserwacja
Poza okazjonalnym czyszczeniem i wymianą baterii, urządzenie nie wymaga konserwacji. Do
czyszczenia należy używać miękkiej, antystatycznej i niestrzępiącej się szmatki.
Utylizacja
Urządzenia elektroniczne I elektryczne nie mogą być utylizowane wraz z odpadam
domowycmi. Produkt należy zutylizować zgodnie z obowiązującymi przepisam
prawnymi. Wyjmij baterie i zutylizuj je oddzielnie.
Użytkownik końcowy jest ustawowo zobowiązany do oddania wszystkich zużytych
baterii i akumulatorów. Zabroniona jest ich utylizacja razem z odpadami pochodzenia
domowego.
Zużyte baterie można oddać nieodpłatnie w gminnych punktach zbiórki, naszych
oddziałach a także wszędzie tam, gdzie prowadzi się sprzedaż baterii/akumulatorów. W
ten sposób użytkownik wypełnia ustawowe obowiązki, a także przyczynia się do
ochrony środowiska
.
i
i
Strona 5 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
www.conrad.pl
Poziom wyjśc
i
owy
114/94 dB, w warunkach referencyjnych
Częstotliwość wyjśc
i
owa
1 kHz ±4 &, sinus
Warunki referencyjne:
-
Temperatura
-
Względna wilgotność powietrza
-
Ciśnienie atmosferyczne
23
℃
65% rF
1013 hPa
Współczynnik temperaturowy
± 0.02 dB/°C
Dokładność poziomu wyjściowego
± 0.5 dB (94 dB), ± 1 dB (114 dB), w warunkach
referencyjnych
Napięcie zasilan
i
a
Bateria blokowa 9 V
Żywotność bater
ii
Ok. 40h (bateria alkal
i
czna)
Temperatura pracy
0 do + 50 °C
Warunki przechowywania
-
20 do + 60°C, <80 %rF
Wymiary (dł. x szer. x wys
.
)
120 x 50 x 42 mm
Waga
Ok. 278 g
Dane techniczne
