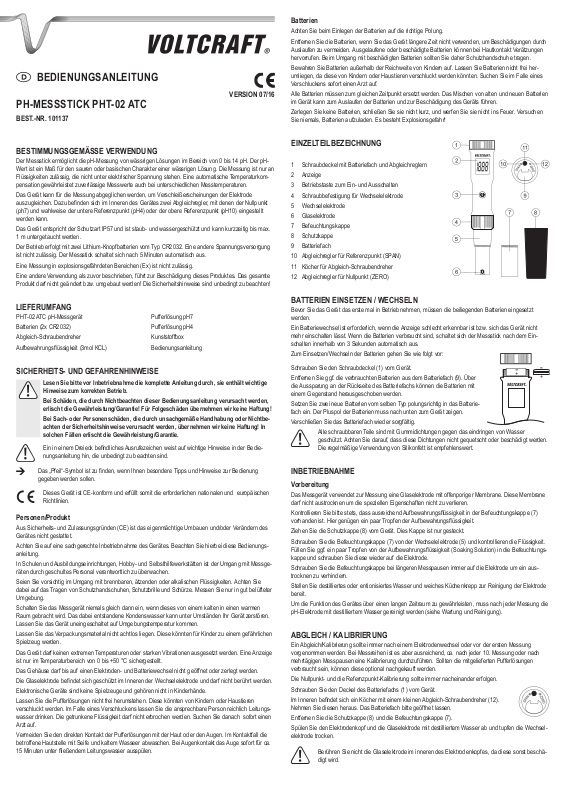

BEDIENUNGSANLEITUNG
D
PH-MESSSTICK PHT-02 ATC
BEST.-NR. 101137
VERSION 07/16
Batterien
Achten Sie beim Einlegen der Batterien auf die richtige Polung.
Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch
Auslaufen zu vermeiden. Ausgelaufene oder beschädigte Batterien können bei Hautkontakt Verätzungen
hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.
Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten. Suchen Sie im Falle eines
Verschluckens sofort einen Arzt auf.
Alle Batterien müssen zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien
im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.
Zerlegen Sie keine Batterien, schließen Sie sie nicht kurz, und werfen Sie sie nicht ins Feuer. Versuchen
Sie niemals, Batterien aufzuladen. Es besteht Explosionsgefahr!
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Messstick ermöglicht die pH-Messung von wässrigen Lösungen im Bereich von 0 bis 14 pH. Der pHWert ist ein Maß für den sauren oder basischen Charakter einer wässrigen Lösung. Die Messung ist nur an
Flüssigkeiten zulässig, die nicht unter elektrischer Spannung stehen. Eine automatische Temperaturkompensation gewährleistet zuverlässige Messwerte auch bei unterschiedlichen Messtemperaturen.
Das Gerät kann für die Messung abgeglichen werden, um Verschleißerscheinungen der Elektrode
auszugleichen. Dazu benden sich im Inneren des Gerätes zwei Abgleichregler, mit denen der Nullpunkt
(ph7) und wahlweise der untere Referenzpunkt (pH4) oder der obere Referenzpunkt (pH10) eingestellt
werden kann.
Das Gerät entspricht der Schutzart IP57 und ist staub- und wassergeschützt und kann kurzzeitig bis max.
1 m untergetaucht werden.
Der Betrieb erfolgt mit zwei Lithium-Knopfbatterien vom Typ CR2032. Eine andere Spannungsversorgung
ist nicht zulässig. Der Messstick schaltet sich nach 5 Minuten automatisch aus.
Eine Messung in explosionsgefährdeten Bereichen (Ex) ist nicht zulässig.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes. Das gesamte
Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!
LIEFERUMFANG
PHT-02 ATC pH-Messgerät Pufferlösung pH7
Batterien (2x CR2032) Pufferlösung pH4
Abgleich-Schraubendreher Kunststoffbox
Aufbewahrungsüssigkeit (3mol KCL) Bedienungsanleitung
SICHERHEITS- UND GEFAHRENHINWEISE
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige
Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In
solchen Fällen erlischt die Gewährleistung/Garantie.
Ein in einem Dreieck bendliches Ausrufezeichen weist auf wichtige Hinweise in der Bedie-
nungsanleitung hin, die unbedingt zu beachten sind.
Das „Pfeil“-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen nationalen und europäischen
Richtlinien.
Personen/Produkt
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Gerätes nicht gestattet.
Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.
Seien Sie vorsichtig im Umgang mit brennbaren, ätzenden oder alkalischen Flüssigkeiten. Achten Sie
dabei auf das Tragen von Schutzhandschuhen, Schutzbrille und Schürze. Messen Sie nur in gut belüfteter
Umgebung.
Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören.
Lassen Sie das Gerät uneingeschaltet auf Umgebungstemperatur kommen.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese könnten für Kinder zu einem gefährlichen
Spielzeug werden.
Das Gerät darf keinen extremen Temperaturen oder starken Vibrationen ausgesetzt werden. Eine Anzeige
ist nur im Temperaturbereich von 0 bis +50 °C sichergestellt.
Das Gehäuse darf bis auf einen Elektroden- und Batteriewechsel nicht geöffnet oder zerlegt werden.
Die Glaselektrode bendet sich geschützt im Inneren der Wechselelektrode und darf nicht berührt werden.
Elektronische Geräte sind keine Spielzeuge und gehören nicht in Kinderhände.
Lassen Sie die Pufferlösungen nicht frei herumstehen. Diese könnten von Kindern oder Haustieren
verschluckt werden. Im Falle eines Verschluckens lassen Sie die ansprechbare Person reichlich Leitungswasser drinken. Die getrunkene Flüssigkeit darf nicht erbrochen werden. Suchen Sie danach sofort einen
Arzt auf.
Vermeiden Sie den direkten Kontakt der Pufferlösungen mit der Haut oder den Augen. Im Kontaktfall die
betroffene Hautstelle mit Seife und kaltem Wasseer abwaschen. Bei Augenkontakt das Auge sofort für ca.
15 Minuten unter ießendem Leitungswasser ausspülen.

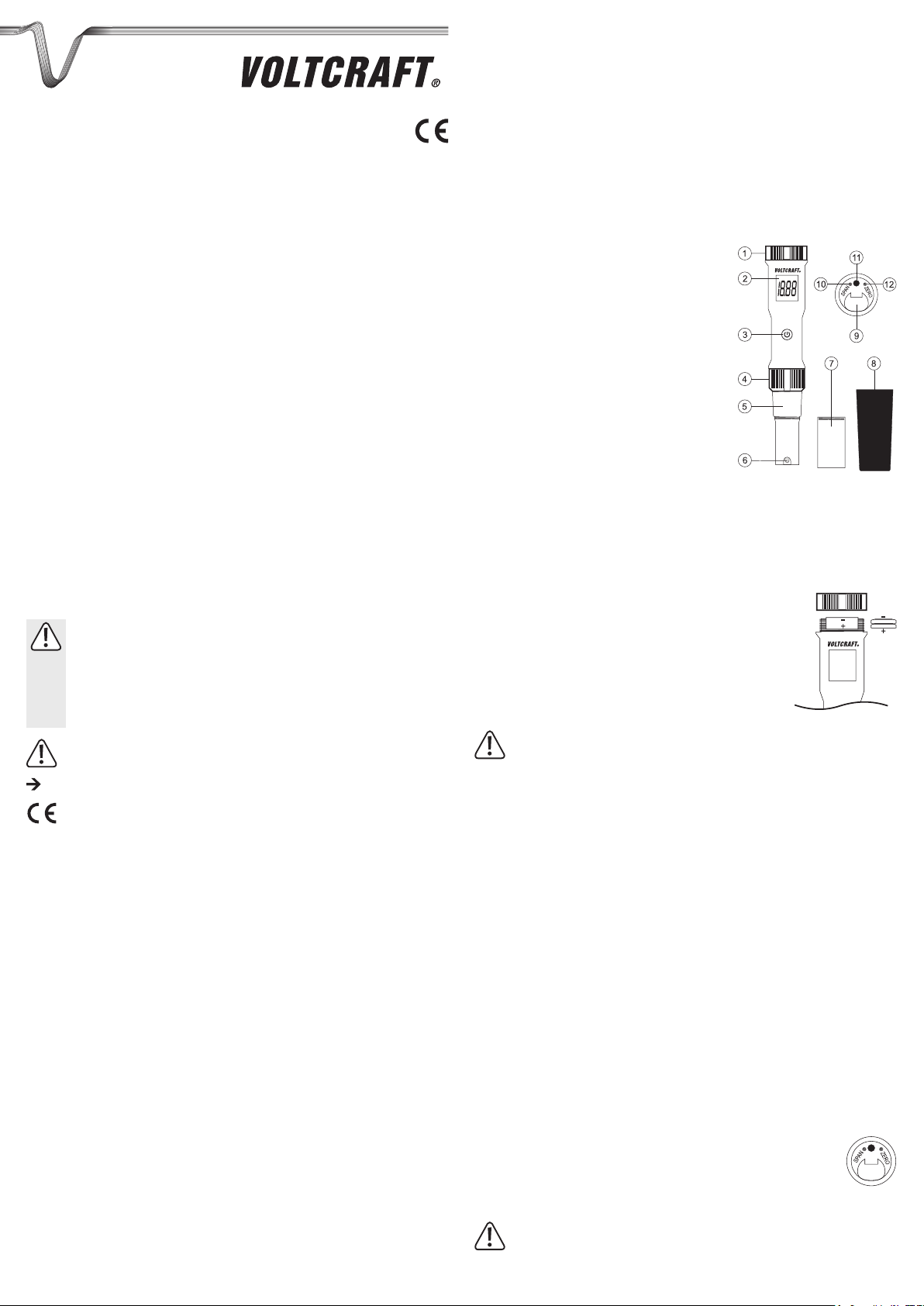

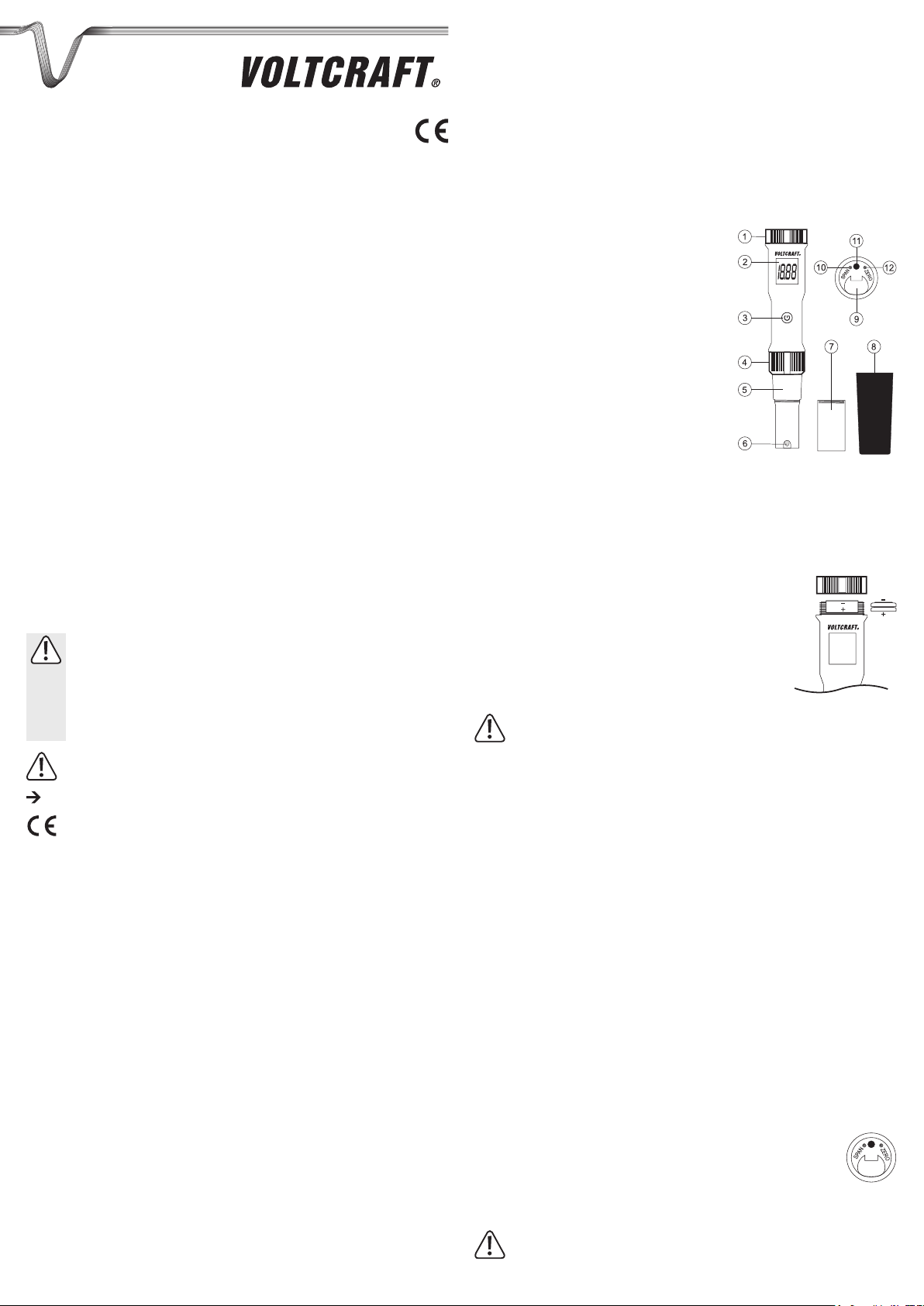

EINZELTEILBEZEICHNUNG
1 Schraubdeckel mit Batteriefach und Abgleichreglern
2 Anzeige
3 Betriebstaste zum Ein- und Ausschalten
4 Schraubbefestigung für Wechselelektrode
5 Wechselelektrode
6 Glaselektrode
7 Befeuchtungskappe
8 Schutzkappe
9 Batteriefach
10 Abgleichregler für Referenzpunkt (SPAN)
11 Köcher für Abgleich-Schraubendreher
12 Abgleichregler für Nullpunkt (ZERO)
BATTERIEN EINSETZEN / WECHSELN
Bevor Sie das Gerät das erste mal in Betrieb nehmen, müssen die beiliegenden Batterien eingesetzt
werden.
Ein Batteriewechsel ist erforderlich, wenn die Anzeige schlecht erkennbar ist bzw. sich das Gerät nicht
mehr einschalten lässt. Wenn die Batterien verbraucht sind, schaltet sich der Messstick nach dem Einschalten innerhalb von 3 Sekunden automatisch aus.
Zum Einsetzen/Wechseln der Batterien gehen Sie wie folgt vor:
Schrauben Sie den Schraubdeckel (1) vom Gerät.
Entfernen Sie ggf. die verbrauchten Batterien aus dem Batteriefach (9). Über
die Aussparung an der Rückseite des Batteriefachs können die Batterien mit
einem Gegenstand herausgeschoben werden.
Setzen Sie zwei neue Batterien vom selben Typ polungsrichtig in das Batteriefach ein. Der Pluspol der Batterien muss nach unten zum Gerät zeigen.
Verschließen Sie das Batteriefach wieder sorgfältig.
Alle schraubbaren Teile sind mit Gummidichtungen gegen das eindringen von Wasser
geschützt. Achten Sie darauf, dass diese Dichtungen nicht gequetscht oder beschädigt werden.
Die regelmäßige Verwendung von Silikonfett ist empfehlenswert.
INBETRIEBNAHME
Vorbereitung
Das Messgerät verwendet zur Messung eine Glaselektrode mit offenporiger Membrane. Diese Membrane
darf nicht austrocknen um die speziellen Eigenschaften nicht zu verlieren.
Kontrollieren Sie bitte stets, dass ausreichend Aufbewahrungsüssigkeit in der Befeuchtungskappe (7)
vorhanden ist. Hier genügen ein paar Tropfen der Aufbewahrungsüssigkeit.
Ziehen Sie die Schutzkappe (8) vom Gerät. Dies Kappe ist nur gesteckt.
Schrauben Sie die Befeuchtungskappe (7) von der Wechselelektrode (5) und kontrollieren die Flüssigkeit.
Füllen Sie ggf. ein paar Tropfen von der Aufbewahrungsüssigkeit (Soaking Solution) in die Befeuchtungskappe und schrauben Sie diese wieder auf die Elektrode.
Schrauben Sie die Befeuchtungskappe bei längeren Messpausen immer auf die Elektrode um ein austrocknen zu verhindern.
Stellen Sie destilliertes oder entionisiertes Wasser und weiches Küchenkrepp zur Reinigung der Elektrode
bereit.
Um die Funktion des Gerätes über einen langen Zeitraum zu gewährleisten, muss nach jeder Messung die
pH-Elektrode mit destilliertem Wasser gereinigt werden (siehe Wartung und Reinigung).
ABGLEICH / KALIBRIERUNG
Ein Abgleich/Kalibrierung sollte immer nach einem Elektrodenwechsel oder vor der ersten Messung
vorgenommen werden. Bei Messreihen ist es aber ausreichend, ca. nach jeder 10. Messung oder nach
mehrtägigen Messpausen eine Kalibrierung durchzuführen. Sollten die mitgelieferten Pufferlösungen
verbraucht sein, können diese optional nachgekauft werden.
Die Nullpunkt- und die Refernzpunkt-Kalibrierung sollte immer nacheinander erfolgen.
Schrauben Sie den Deckel des Batteriefachs (1) vom Gerät.
Im Inneren bendet sich ein Köcher mit einem kleinen Abgleich-Schraubendreher (12).
Nehmen Sie diesen heraus. Das Batteriefach bitte geöffnet lassen.
Entfernen Sie die Schutzkappe (8) und die Befeuchtungskappe (7).
Spülen Sie den Elektrodenkopf und die Glaselektrode mit destilliertem Wasser ab und tupfen die Wechsel-
elektrode trocken.
Berühren Sie nicht die Glaselektrode im inneren des Elektrodenkopfes, da diese sonst beschä-
digt wird.
Nullpunkt-Kalibrierung
Geben Sie etwas Pufferlösung pH7 in einen kleinen Behälter. Die Glaselektrode sollte beim Eintauchen
vollkommen bedeckt sein.
Schalten Sie das Messgerät durch drücken der Betriebstaste (3) ein.
Warten Sie etwas, bis sich die Anzeige stabilisiert hat und tauchen Sie den Elektrodenkopf in die Puffer-
lösung ein. Rühren Sie mit dem Messgerät langsam in der Pufferlösung, bis sich der Messwert stabilisiert
hat. Lassen Sie das Messgerät eingetaucht und stellen über den Abgleichregler „ZERO“ (12) den Messwert
auf pH 7,00 ein. Verwenden Sie dazu den kleinen Abgleich-Schraubendreher.
Der pH-Wert ändert sich geringfügig bei einer Temperaturabweichung von 25 °C. Der entspre-
chende pH-Wert ist für die abweichenden Temperaturen am Behälter der Pufferlösung angegeben. Verwenden Sie zum Abgleich den entsprechenden Wert.
Spülen Sie die Elektrode mit destilliertem Wasser gründlich ab und tupfen die Wechselelektrode trocken.
Referenzpunkt-Kalibrierung
Der Referenzpunkt sollte immer nahe am zu messenden pH-Wert der Flüssigkeit liegen. Möchten Sie
sauere Flüssigkeiten (<pH7) messen, wählen Sie den Referenzpunkt pH4, möchten Sie alkalische
Flüssigkeiten (>pH7) messen, wählen Sie den Referenzpunkt pH10. Die Referenz-Pufferlösung pH4 liegt
dem Messgerät bei.
Geben Sie etwas Pufferlösung pH4, oder optional pH10 in einen kleinen Behälter. Die Glaselektrode sollte
beim Eintauchen vollkommen bedeckt sein.
Warten Sie etwas, bis sich die Anzeige stabilisiert hat und tauchen Sie den Elektrodenkopf in die Pufferlösung ein. Rühren Sie mit dem Messgerät langsam in der Pufferlösung, bis sich der Messwert stabilisiert
hat. Lassen Sie das Messgerät eingetaucht und stellen über den Abgleichregler „SPAN“ (10) den Messwert
auf pH 4,00 (oder optional pH 10,00 ein. Verwenden Sie dazu den kleinen Abgleich-Schraubendreher.
Der pH-Wert ändert sich geringfügig bei einer Temperaturabweichung von 25 °C. Der entspre-
chende pH-Wert ist für die abweichenden Temperaturen am Behälter der Pufferlösung angege-
ben. Verwenden Sie zum Abgleich den entsprechenden Wert.
Spülen Sie die Elektrode mit destilliertem Wasser gründlich ab und tupfen die Wechselelektrode trocken.
Setzen Sie den Abgleich-Schraubendreher in den Köcher (11) im Batteriefach und verschließen Sie das
Batteriefach wieder sorgfältig.
MESSEN
Führen Sie eine Kalibrierung durch, wenn das Messgerät längere Zeit nicht benutzt wurde oder ein Elektrodenwechsel durchgeführt wurde.
Zum Messen gehen Sie wie folgt vor:
Ziehen Sie die die Schutzkappe (8) vom Gerät. Die Kappe ist nur gesteckt.
Schrauben Sie die Befeuchtungskappe (7) von der Wechselelektrode (5) und kontrollieren die Flüssigkeit.
Die Elektrode muss feucht sein.
Reinigen Sie die Elektrode mit destilliertem Wasser und tupfen diese trocken. Berühren Sie dabei niemals
die Glaselektrode (6), da diese beschädigt werden kann.
Schalten Sie das Gerät durch drücken der Betriebstaste (3) ein.
Tauchen Sie die Elektrode in die zu messende Flüssigkeit ein. Die Glaselektrode muss dabei vollkommen
mit der Flüssigkeit bedeckt sein.
Rühren Sie mit dem Messgerät langsam in der Flüssigkeit, bis ein stabiler Messwert angezeigt wird. Lesen
Sie diesen am Display ab.
Schalten Sie nach Messende das Gerät durch drücken der Betriebstaste (3) ab.
Reinigen Sie die Elektrode und schrauben Sie die Befeuchtungskappe auf das Gerät. Füllen Sie bei Bedarf
etwas Aufbewahrungslösung (Soaking Solution) in die Befeuchtungskappe.
Stecken Sie die Schutzkappe (8) auf das Messgerät und verstauen es wieder sorgfältig in der Kunststoff-
box.
Messungen in heißen Flüssigkeiten lassen die Elektrode wesentlich schneller Verschleißen.
BEHEBUNG VON STÖRUNGEN
Mit dem Messgerät haben Sie ein Produkt erworben, welches nach dem aktuellen Stand der Technik
gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb
möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Fehler Mögliche Ursache Abhilfe
Das Messgerät lässt
sich nicht einschalten
Falsche Messwerte Die Temperatur der Flüssigkeit liegt
Kalibrierung ist nicht
möglich
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine autorisierte Fachkraft
durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser
techn. Support zur Verfügung.
Die Batterien sind verbraucht. Führen Sie einen Batteriewechsel
außerhalb des zulässigen Bereichs
von 0 bis +50 °C.
Das Gerät wurde nicht kalibriert. Führen Sie eine Kalibrierung durch.
Die Elektrode ist verschmutzt. Reinigen Sie die Elektrode.
Die Pufferlösungen sind verbraucht. Neue Pufferlösungen verwenden.
Die Elektrode ist eingetrocknet. Führen Sie eine Regenaration der
Die Elektrode ist verbraucht. Wechseln Sie die Elektrode aus.
durch.
Bringen Sie die Flüssigkeit in den
vorgegebenen Temperaturbereich.
Elektrode durch.
WARTUNG UND REINIGUNG
Die Wartung begrenzt sich auf einen Elektroden- und Batteriewechsel.
Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes
Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.
Nach jeder Messung muss die Elektrode gereinigt werden. Zur Normalreinigung reicht destilliertes Wasser
aus. Bei Messungen in proteinhaltigen Flüssigkeiten (z.B. Milch) ist eine Pepsin-Reinigungsüssigkeit
erforderlich. Lassen Sie die Elektrode für ca. 5 Minuten in der Pepsin-Reinigungsüssigkeit und spülen
diese anschließend mit destilliertem Wasser gründlich ab.
Tupfen Sie die Elektrode trocken und schrauben Sie die Befeuchtungskappe auf die Elektrode.
Alle schraubbaren Teile sind mit Gummidichtungen gegen das eindringen von Wasser
geschützt. Achten Sie darauf, dass diese Dichtungen nicht gequetscht oder beschädigt werden.
Die regelmäßige Verwendung von Silikonfett ist empfehlenswert.
Regeneration der Glaselektrode
Eine eingetrocknete Glaselektrode wirkt sich negativ auf die Lebensdauer aus. Eingetrocknete Elektroden
können evtl. regeneriert werden, um die offenporige Glasschicht wieder durchgängig zu machen.
Tauchen Sie die eingetrocknete Elektrode für mind. 24 Stunden in reichlich Aufbewahrungslösung (3 mol
KCL-Lösung) ein und versuchen danach eine erneute Kalibrierung. Ist dies nicht erfolgreich, verlängern
Sie die Zeit nochmals auf 24 Stunden. Danach sollte wieder eine Messung möglich sein, ggf. muss die
Elektrode getauscht werden.
ENTSORGUNG
Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät am
Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.

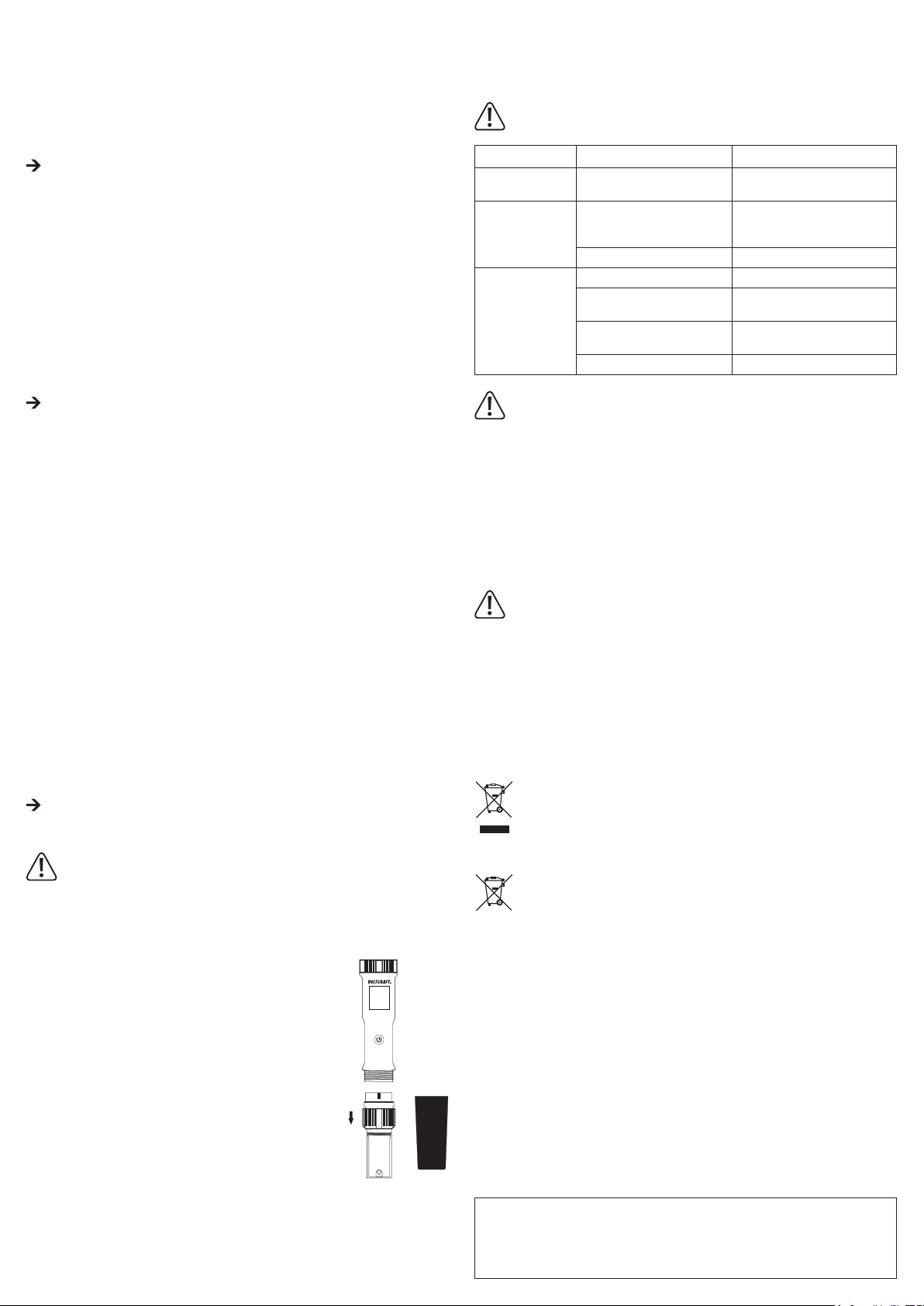

WECHSELN DER ELEKTRODE
Die Elektrode ist ein Verschleißteil. Verschlissene Elektroden sind von der Gewährleistung/
Garantie ausgenommen.
Ist keine Messung mehr möglich, bzw. kann keine Kalibrierung mehr durchgeführt werden, so ist meist die
Elektrode verschlissen und muss ausgetauscht werden.
Zum Austauschen gehen Sie wie folgt vor:
Achten Sie darauf, dass das Messgerät ausgeschaltet, und das Batteriefach verschlossen ist.
Ziehen Sie die Schutzkappe (8) vom Gerät.
Lösen Sie die Schraubbefestigung (4) der Elektrode und nehmen diese ab.
Ziehen Sie vorsichtig die Wechselelektrode (5), ohne diese zu drehen vom
Messgerät.
Stecken Sie die neue Wechselelektrode auf das Messgerät. Beachten Sie
dabei die Kerbe im Steckbereich. Diese passt nur Seitenrichtig auf das
Messgerät.
Verschrauben Sie die Wechselelektrode wieder mit der Schraubbefestigung
(4).
Überprüfen Sie die Flüssigkeit in der Befeuchtungskappe und füllen ggf.
Aufbewahrungsüssigkeit nach.
Schalten Sie das Messgerät ein und überprüfen die Funktionsbereitschaft. Es
muss ein Messwert angezeigt werden. Wird kein Messwert angezeigt, kontrollieren Sie bitte die Steckverbindung. Schalten Sie das Gerät wieder aus.
Führen Sie vor der ersten Messung unbedingt eine Kalibrierung durch.
Stecken Sie die Schutzkappe (8) auf das Messgerät und verstauen es wieder
sorgfältig in der Kunststoffbox.
Entsorgung von gebrauchten Batterien!
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien und Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die
auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das
ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre
verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde,
unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz!
TECHNISCHE DATEN
Anzeige ..........................................................LC-Display
Messbereich ..................................................0,01 - 14,00 pH
Genauigkeit ...................................................±0,01 + 1 Count
Temperaturkompensation ..............................Automatisch, 0 bis +50 °C
Spannungsversorgung ..................................2 Lithium-Batterien (CR2032)
Gewicht ..........................................................ca. 85 g
Abmessungen (H x Ø) in mm ........................168 x 37
Impressum
D
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung
in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2016 by Conrad Electronic SE.
OPERATING INSTRUCTIONS
G
VERSION 07/16
PH PROBE PHT-02 ATC
ITEM NO. 101137
INTENDED USE
The probe allows measurement of the pH of aqueous solutions in the range of 0 to 14. The pH value is a
measure of the acidity or alkalinity of an aqueous solution. The measurement is applicable to liquids that
are not subject to any voltage. Automatic temperature compensation ensures reliable readings even at
different measuring temperatures.
The device can be calibrated for the measurement to compensate for wear of the electrode. To this end,
the device houses two calibration controls that allow adjustment of the zero point (pH7) and the lower reference point (pH4) or the upper reference point (pH10), if necessary.
The device conforms to protection class IP57 and thus, dust and waterproof, and can be immersed up to
max. 1 m for a short time.
Operated via two Lithium button batteries of the CR2032 type. No other electrical power supply is permitted. The measuring stick turns off automatically after 5 minutes.
Measurement is not allowed in areas prone to the risk of explosions (Ex).
Use other than that described above will lead to damage to the product. No part of the product may be
modied or converted! The safety instructions are to be observed without fail!
Batteries
Make sure that the polarity is correct when inserting the batteries.
Remove the batteries, if you are not going to use the device for a while, to prevent damage from leaking.
Leaky or damaged batteries can cause burns upon contact with the skin. Therefore, you should wear
protective gloves when handling damaged batteries.
Keep them out of the reach of children. Do not leave batteries lying around. There is a risk that the batteries may be swallowed by children or pets. If they are swallowed, consult a doctor immediately.
Replace all of the batteries at the same time. Mixing old and new batteries may lead to battery leakage and
thus to damage to the device.
Do not dismantle batteries, do not short-circuit them or throw them into a re. Never try to charge regular
batteries. There is a risk of explosion!
DESCRIPTION OF THE PARTS
1 Screw lid with battery compartment and calibration controls
2 Display
3 Power button to switch on and off
4 Screw tting for replaceable electrode
5 Replaceable electrode
6 Glass electrode
7 Moistening cap
8 Protective cap
9 Battery compartment
10 Calibration controls for reference point (SPAN)
11 Holder for alignment screwdriver
12 Calibration controls for zero point (ZERO)
PACKAGE CONTENTS
PHT-02 ATC pH meter pH7 buffer solution
Batteries (2x CR2032) pH4 buffer solution
Alignment screwdriver plastic box
Soaking solution (3mol KCL) operating instructions
SAFETY INSTRUCTIONS AND HAZARD WARNINGS
Please read all the instructions before using this device, they include important informa-
tion on its correct operation.
Damage due to failure to follow these operating instructions will void the warranty! We
do not assume any liability for any resulting damage!
We do not assume any liability for material and personal damage caused by improper
use or non-compliance with the safety instructions! In such cases, the warranty will be
null and void.
An exclamation mark in a triangle indicates important information in these operating instructions
which is to be followed strictly.
The “arrow” symbol is used where special tips and notes on operation are provided.
This device has been CE-tested and it therefore meets the necessary national and European
guidelines.
Persons/product
The unauthorized conversion and/or modication of the product is inadmissible for reasons of safety and
approval (CE).
The device must be set up correctly. Therefore, please follow the operating instructions carefully.
Measurement instruments used at schools, training facilities, do-it-yourself and hobby workshops should
not be handled unless supervised by trained, responsible personnel.
Be careful when handling ammable, caustic or alkaline liquids. In that case, wear safety gloves, goggles
and an apron. Only measure in well-ventilated environments.
Do not switch the measuring instrument on immediately after it has been taken from a cold in to a warm
environment. The condensation that forms might destroy your device. Allow the device to reach ambient
temperature before switching it on.
Do not leave packing materials unattended. It could be a dangerous plaything for children.
Do not expose the device to extreme temperatures, strong vibrations or strong mechanical stress. The
correct operation of the display is only guaranteed in the temperature range 0 to +50 °C.
Apart from changing battery or electrode, the housing may not be opened or dismantled.
The glass electrode is well-protected within the replaceable electrode and may not be touched.
Electronic devices are not toys and must be kept out of the reach of children.
Do not leave the buffer solutions unattended. They could be swallowed by children or pets. If swallowed,
ask the person to drink plenty of water. The water taken in may not be vomited. Then consult a doctor
immediately.
Avoid direct contact of buffer solutions with the skin or the eyes. In case of contact, wash the affected skin
area with soap and a lot of cold water. In case of contact with the eyes, wash the eyes under running water
for about 15 minutes.
INSERTING/CHANGING BATTERIES
Insert the included batteries before putting the device into operation for the rst time.
A battery change becomes necessary when the display becomes hard to see or when the device can no
longer be turned on. When the batteries are empty, the measuring stick turns off automatically within
3 seconds after being switched on.
To insert/replace the batteries proceed as follows:
Screw the screw lid (1) of the device.
Remove the used batteries from the battery compartment (9), if necessary. The
opening at the back of the battery compartment helps to lift off the batteries
with an object.
Place two identical new batteries with the correct polarity into the battery
compartment. The positive pole of the batteries has to point downwards to the
device.
Close the battery compartment carefully.
All screw-tted parts are protected from inltration of water using rubber seals. Make sure that
the seals are not pinched or damaged. Regular use of silicone grease is recommended.
COMMISSIONING
Preparation
The meter is used to measure a glass electrode with an open-pore membrane. This membrane may not
dry out, so as to preserve its special properties.
Always make sure that there is sufcient soaking solution in the moistening cap (7). A few drops of soaking
solution are sufcient here.
Remove the protective cap (8) from the device. This cap is merely plugged.
Screw the moistening cap (7) of the replaceable electrode (5) and check the liquid. If necessary, ll a few
drops of the soaking solution into the moistening cap and screw it again onto the electrode.
Always screw the moistening cap onto the electrode to to prevent drying out during longer measurement
downtimes.
Provide distilled or deionised water and soft paper towels to clean the electrode.
In order to ensure the function of this device over a long period of time, the pH electrode needs to be
cleaned with distilled water after each measurement (see maintenance and cleaning).
ALIGNMENT / CALIBRATION
Alignment / calibration should always be performed after an electrode change or before the rst measurement. In a measurement series, it is sufcient to perform a calibration after about every 10th measurement
or after several days of measurement downtime. If the supplied buffer solutions are used up, these can be
purchased optionally.
Calibration of the zero and the reference point should always be performed sequentially.
Screw the battery compartment (1) lid of the device.
There is a holder inside with a small alignment screwdriver (12). Remove this. Leave he
battery compartment open.
Remove the protective cap (8) and the moistening cap (7).
Rinse the electrode head and the glass electrode with distilled water and pat the replaceable electrode dry.
Do not touch the glass electrode inside the electrode head, as this may damage it.
Zero point calibration
Take some pH7 buffer solution in a small container. The glass electrode should be completely covered
during immersion.
Turn on the meter by pressing the power button (3).
Wait a while until the display has stabilised and then dip the electrode head in the buffer solution. Stir
slowly with the meter in the buffer solution until the reading has stabilised. Leave the meter immersed and
set the reading to a pH 7.00 using a calibration control “ZERO” (12). To do this, use the small alignment
screwdriver.
The pH changes slightly at a temperature deviation of 25 °C. The corresponding pH value is
specied on the buffer solution container for the different temperatures. Use the corresponding
value for alignment.
Rinse the electrode with distilled water, rinse and pat the replaceable electrode dry.
Reference point calibration
The reference point shall always be close to the measured pH of the liquid. Select the reference point pH4
if you want to measure acidic liquids (< pH7), and the reference point pH10 for alkaline liquids (> pH7).
The reference buffer solution pH4 is supplied with the meter.
Take some pH4 or pH10 buffer solution in a small container. The glass electrode should be completely
covered during immersion.
Wait a while until the display has stabilised and then dip the electrode head in the buffer solution. Stir
slowly with the meter in the buffer solution until the reading has stabilised. Leave the meter immersed and
set the reading to a pH 4.00 (or pH 10.00) using the calibration control “SPAN” (10). To do this, use the
small alignment screwdriver.
The pH changes slightly at a temperature deviation of 25 °C. The corresponding pH value is
specied on the buffer solution container for the different temperatures. Use the corresponding
value for alignment.
Rinse the electrode with distilled water, rinse and pat the replaceable electrode dry.
Place the alignment screwdriver in the holder (11) within the battery compartment and close the battery
compartment carefully.
MEASURING
Perform a calibration if the meter is not used for a long time or a electrode was changed.
Proceed as follows for measuring:
Pull the protective cap (8) off the device. This cap is merely plugged.
Screw the moistening cap (7) of the replaceable electrode (5) and check the liquid. The electrode must be
moist.
Clean the electrode with distilled water and tap it dry. Never touch the glass electrode (6) while doing so as
this may damage it.
Turn off the device by pressing the power button (3).
Dip the electrode into the liquid to be measured. The glass electrode has to be completely covered by the
liquid.
Stir slowly with the meter in the buffer solution until a stable reading is displayed. Read this from the
display.
Turn off the device after the measurement by pressing the power button (3).
Clean the electrode and screw the moistening cap onto the device. If necessary, add a little soaking solu-
tion into the moistening cap.
Replace the protective cap (8) on the meter and stow it away carefully in the plastic box.
Measurements in hot liquids cause the electrode to wear much faster.

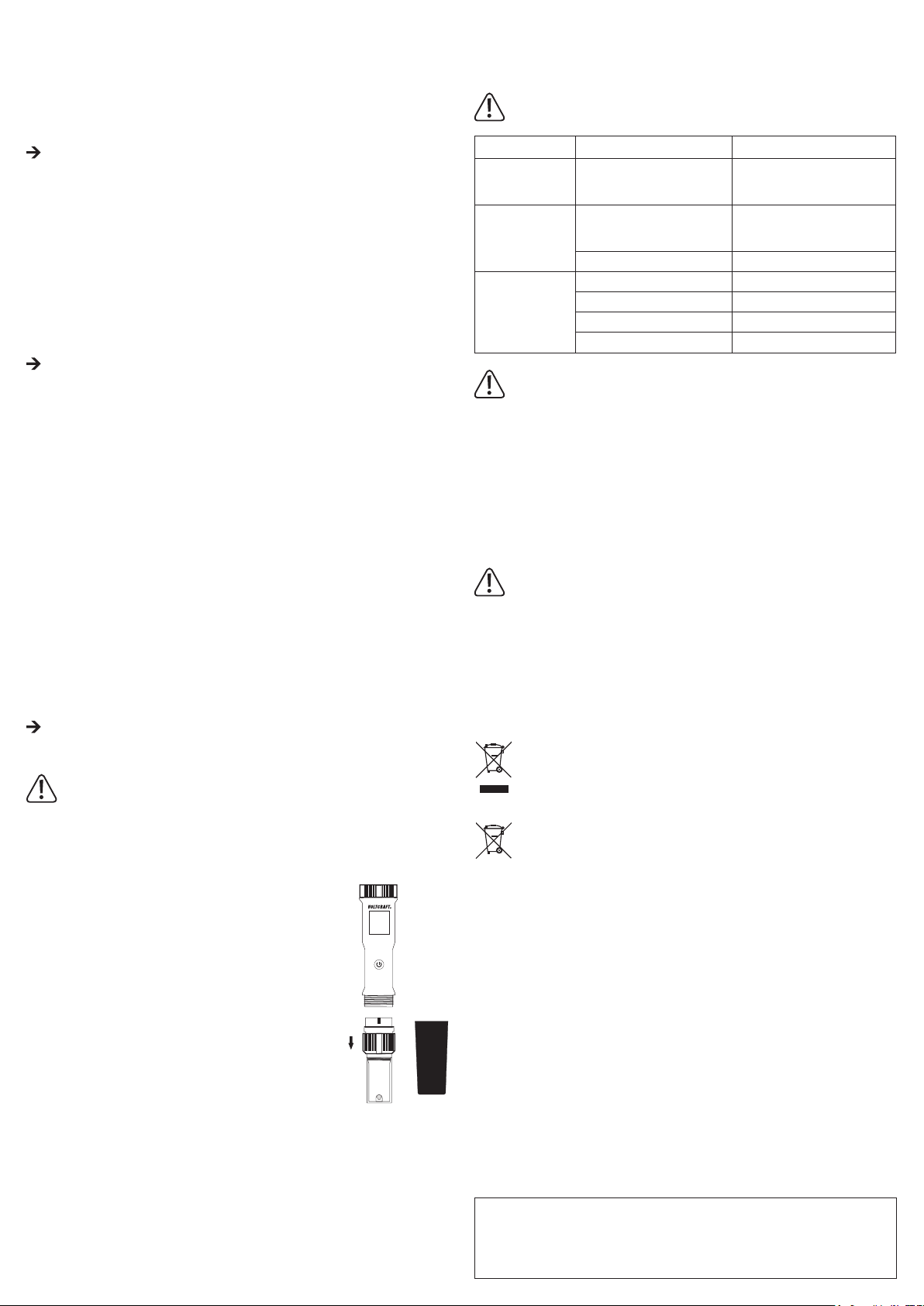

TROUBLESHOOTING
In purchasing the measuring instrument, you have acquired a product with state-of-the-art design that is
operationally reliable. Nevertheless, problems or faults may occur. Which is why we would like to describe
here how you can solve any problems:
Always follow the safety instructions!
Error Possible cause Remedy
The meter cannot be
switched on
Incorrect readings The temperature of the liquid is
Calibration is not
possible
Repairs other than described above are carried out exclusively by authorised specialist staff. If
you have questions concerning the use of the meter, please contact our technical support team.
The batteries are at. Change the batteries.
out of the allowable range of 0 to
+ 50 °C.
The device has not been calibrated. Perform a calibration.
The electrode is dirty. Clean the electrode.
The buffer solutions are used. Use new buffer solutions.
The electrode has dried up. Recover the electrode.
The electrode is used up. Replace the electrode.
Bring the liquid within the given
temperature range.
CLEANING AND MAINTENANCE
Maintenance is limited to changing of batteries and electrodes.
Use a clean, lint-free, antistatic and slightly damp cloth to clean the device. Do not use any abrasive or
chemical agents or detergents containing solvents.
The electrode must be cleaned after each measurement. Distilled water is sufcient for normal cleaning.
A pepsin-cleaning uid is required for measurements in protein-containing liquids (e.g. milk). Leave the
electrode in the pepsin-cleaning uid for about 5 minutes and then rinse thoroughly with distilled water.
Pat the electrode dry and screw the moistening cap onto the electrode.
All screw-tted parts are protected from inltration of water using rubber seals. Make sure that
the seals are not pinched or damaged. Regular use of silicone grease is recommended.
Recovery of the glass electrode
A dried glass electrode has a negative effect on the service life. Dried electrodes may be recovered to
render the open-pore glass layer permeable again.
Dip the dried electrode in plenty of soaking solution (3 mol KCl solution) for min. 24 hours and then try
re-calibrate. If this is not successful, extend the time again by 24 hours. Then, a measurement should be
possible; if not, the electrode must be replaced.
DISPOSAL
Electronic products are raw material and do not belong in the household waste. When the
device has reached the end of its service life, please dispose of it, according to the current
statutory requirements, at your local collecting site. It is prohibited to dispose of the device with
domestic waste.
CHANGING THE ELECTRODE
The electrode is a wear part. Worn electrodes are not covered by the warranty/guarantee.
If measurement is not possible or calibration cannot be carried out, the electrode is usually worn and must
be replaced.
To replace, proceed as follows:
Make sure that the meter is switched off and the battery compartment is closed.
Remove the protective cap (8) from the device.
Loosen the screw tting (4) of the electrode and take it off.
Carefully pull the replaceable electrode (5) off the meter without turning the
electrode.
Insert the new replaceable electrode into the meter. Please note the notch in
the plug region. This ts correctly on the meter only on the right side.
Screw the replaceable electrode again with the screw tting (4).
Check the liquid in the moistening cap and rell the soaking solution, if neces-
sary.
Turn on the meter and check the operational readiness. A reading must be
displayed. If no reading is displayed, please check the plug connection. Turn
the device off.
Perform a calibration before the rst measurement.
Replace the protective cap (8) on the meter and stow it away carefully in the
plastic box.
Disposal of used batteries!
As the end user, you are required by law (Battery Ordinance) to return all used batteries/re-
chargeable batteries; disposal of them in the household waste is prohibited!
Batteries/rechargeable batteries containing harmful substances are marked with the following
symbols, which indicate that disposal in the household waste is prohibited. The symbols of the
critical heavy metals are: Cd = Cadmium, Hg = Mercury, Pb = Lead. You can return your used
batteries/rechargeable batteries free of charge at the ofcial collection points in your community,
in our stores, or at places where batteries or rechargeable batteries are sold!
You thereby full your statutory obligations and contribute to the protection of the environment!
TECHNICAL DATA
Display ...........................................................LCD
Measuring range ............................................0.01 - 14.00 pH
Accuracy ........................................................±0.01 + 1 count
Temperature compensation ...........................automatic, 0 to +50 °C
Power supply .................................................2 Lithium batteries (CR2032)
Weight ...........................................................approx. 85 g
Dimensions (H x Ø) in mm ............................168 x 37
Weight ...........................................................approx. 85 g
Legal notice
G
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the
technical status at the time of printing.
© Copyright 2016 by Conrad Electronic SE.
MODE D’EMPLOI
F
PH-MÈTRE PHT-02 ATC
N° DE COMMANDE 101137
VERSION 07/16
Piles
Respectez la polarité lorsque vous insérez les piles.
Enlever les piles lorsque l’appareil n’est pas utilisé pendant une période prolongée, an d’éviter les dété-
riorations dues à des fuites. Des piles corrodées ou endommagées peuvent causer des brûlures en cas de
contact avec la peau. Pour la manipulation des piles, il est recommandé de porter des gants de protection.
Conservez les piles hors de la portée des enfants. Ne laissez pas les piles sans surveillance, car elles
risquent d’être avalées par des enfants ou des animaux domestiques. En cas d’ingestion, consultez
immédiatement un médecin.
Toutes les piles doivent être remplacées en même temps. Combiner des piles anciennes et des piles
neuves dans l’appareil peut causer des fuites de piles et endommager l’appareil.
Ne démontez pas les piles. Ne les court-circuitez pas. Ne les jetez pas au feu. N’essayez jamais de recharger des piles non rechargeables. Vous courriez alors un risque d’explosion !
UTILISATION CONFORME
Le pH-mètre permet de mesurer le pH de solutions aqueuses dans une plage de pH allant de 0 à 14.
La valeur du pH est une mesure du caractère acide ou basique d’une solution aqueuse. La mesure
n’est possible qu’avec des liquides qui ne sont pas soumis à une tension électrique. Une compensation
automatique de la température garantit la abilité des valeurs mesurées même en cas de températures de
mesure différentes.
L’appareil peut être étalonné pour la mesure pour compenser l’usure de l’électrode. Pour ce faire, vous
trouverez à l’intérieur de l’appareil deux boutons d’étalonnage avec lesquels vous pouvez régler le point
zéro (pH7) et, au choix, le point de référence inférieur (pH4) ou le point de référence supérieur (pH10).
L’appareil est conforme à la norme de protection IP57 et résistant à la poussière et l’eau. Il peut être
immergé brièvement jusqu’à max. 1 m de profondeur.
L’appareil fonctionne grâce à deux piles bouton au lithium de type CR2032. Toute autre alimentation
électrique est interdite. La clé de mesure s’éteint automatiquement au bout de 5 minutes.
Il est interdit d’effectuer des mesures dans les zones potentiellement explosives (Ex).
Toute utilisation autre que celle désignée ci-dessus provoque l’endommagement de ce produit. Aucun
composant du produit ne doit être modié ni transformé ! Il est impératif de respecter les consignes de
sécurité !
ÉTENDUE DE LA LIVRAISON
pH-mètre PHT-02 ATC Solution tampon pH7
Piles (2x CR2032) Solution tampon pH4
Tournevis pour étalonnage Boîte en plastique
Solution de stockage (3 mol KCL) Mode d’emploi
CONSIGNES DE SÉCURITÉ ET AVERTISSEMENTS DE DANGER
Avant la mise en service, veuillez lire entièrement ce mode d’emploi ; il contient des
instructions importantes relatives au bon fonctionnement du produit.
Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annula-
tion de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !
De même, nous n’assumons aucune responsabilité en cas de dommages matériels ou
corporels résultant d’une manipulation de l’appareil non conforme aux spécications ou
du non-respect des présentes consignes de sécurité ! Dans de tels cas, la garantie prend n.
Dans le mode d’emploi, un point d’exclamation placé dans un triangle signale les informations
importantes à respecter impérativement.
Le symbole de la « èche » renvoie à des astuces et conseils d’utilisation spéciques.
Cet appareil est homologué CE et répond ainsi aux directives nationales et européennes
requises.
Personnes/Produit
Pour des raisons de sécurité et d’homologation (CE), les transformations et/ou les modications de l’appareil réalisées d’autorité privée sont interdites.
Veillez à ce que la mise en service de l’appareil soit effectuée dans les règles. Pour ce faire, suivez ce
mode d’emploi.
Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d’appareils de mesure doit être surveillée par un personnel spécialement formé à cet effet.
Soyez prudent lorsque vous manipulez des liquides inammables, corrosifs ou basiques/alcalins. Veillez
à porter des gants et des lunettes de protection et un tablier. Effectuez les mesures uniquement dans un
environnement bien aéré.
N’utilisez jamais l’appareil lorsqu’il vient d’être transporté d’un local froid vers un local chaud. La condensation formée risque d’endommager le produit. Laissez l’appareil atteindre la température ambiante avant
de le brancher.
Ne laissez pas traîner le matériel d’emballage. Il pourrait devenir un jouet dangereux pour les enfants.
L’appareil ne doit pas être exposé à des températures extrêmes ou à de fortes vibrations. L’afchage n’est
assuré que pour une plage de températures comprises entre 0 et + 50 °C.
Le boîtier ne doit pas être ouvert, ou démonté sauf pour remplacer les piles ou les électrodes.
L’électrode en verre est protégée à l’intérieur de l’électrode de rechange et ne doit pas être touchée.
Les appareils électroniques ne sont pas des jouets et ne doivent pas être laissés à portée des enfants.
Ne laissez pas traîner les solutions tampon. Elles risquent d’être avalées par un enfant ou un animal
domestique. En cas d’ingestion, laissez la personne consciente boire beaucoup d’eau du robinet. Le
liquide ingéré ne doit pas être vomi. Consultez ensuite immédiatement un médecin.
Évitez tout contact direct des solutions tampons avec la peau ou les yeux. En cas de contact, lavez la zone
cutanée touchées avec de l’eau froide et du savon. En cas de contact avec les yeux, rincez immédiate-
ment les yeux pendant env. 15 minutes sous un let d’eau du robinet.
DESCRIPTION DES PIÈCES
1 Couvercle à vis avec compartiment
à piles et bouton d’étalonnage
2 Écran
3 Bouton de commande pour mettre en marche et en arrêt
4 Fixation par vissage pour l’électrode de rechange
5 Électrode de rechange
6 Électrode en verre
7 Capuchon d’humidication
8 Capuchon de protection
9 Compartiment à piles
10 Bouton d’étalonnage pour le point de référence (SPAN)
11 Étui pour le tournevis pour étalonnage
12 Bouton d’étalonnage pour le point zéro (ZERO)
MISE EN PLACE ET REMPLACEMENT DES PILES
Avant de mettre en service l’appareil pour la première fois, vous devez insérer les piles fournies.
Un remplacement des piles est nécessaire lorsque l’écran est difcile à lire ou que l’appareil ne peut plus
être allumé. Lorsque les piles sont épuisées, la clé de mesure s’éteint automatiquement 3 secondes après
avoir été allumée.
An de remplacer/insérer les piles, procédez comme suit :
Dévissez le couvercle à vis (1) de l’appareil.
Retirez, le cas échéant, les piles usées du compartiment à piles (9). Les
piles peuvent être retirées avec un objet via l’encoche située à l’arrière du
compartiment à piles.
Insérer deux piles neuves de même type dans le compartiment des piles en
respectant la polarité. Le pôle positif des piles doit être dirigé vers le bas de
l’appareil.
Refermez soigneusement le compartiment à piles.
Toutes les pièces vissables sont protégées contre la pénétration de l’eau grâce à des joints
en caoutchouc. Veiller à ce que ces joints ne soient ni écrasés, ni endommagés. Il est recommandé d’utiliser régulièrement de la graisse de silicone.
MISE EN SERVICE
Préparation
L’appareil de mesure utilise une électrode en verre avec une membrane poreuse perméable. Cette membrane ne doit pas sécher pour ne pas perdre ses propriétés spéciales.
Veuillez toujours vérier qu’il y a sufsamment de solution de stockage dans le capuchon d’humidication
(7). Quelques gouttes de solution de stockage sufsent ici.
Retirez le capuchon de protection (8) de l’appareil. Ce capuchon est seulement mis.
Dévissez le capuchon d’humidication (7) hors de l’électrode de rechange (5) et vériez le liquide. Si
nécessaire, versez quelques gouttes de solution de stockage (Soaking Solution) dans le capuchon d’humi-
dication puis revissez-le sur l’électrode.
Vissez toujours le capuchon d’humidication sur l’électrode en cas de pauses longues au cours de la
mesure pour éviter qu’elle ne sèche.
Ayez à disposition de l’eau distillée ou déminéralisée et des serviettes en papier doux pour nettoyer
l’électrode.
Pour assurer un bon fonctionnement de l’appareil à long terme, l’électrode pH doit être nettoyée avec de
l’eau distillée après chaque mesure (voir chapitre « Entretien et nettoyage »).
ÉTALONNAGE / CALIBRATION
Un étalonnage/calibration doit toujours être effectué(e) après un changement d’électrode ou avant la
première mesure. En cas de série de mesure, il suft cependant d’effectuer une calibration env. toutes les
10 mesures ou après une pause de mesure de plusieurs jours. Lorsque les solutions tampon fournies sont
usées, vous pouvez les racheter en option.
Les calibrations du point zéro et du point de référence doivent toujours être effectuées l’une après l’autre.
Dévissez le couvercle du compartiment à piles (1) hors de l’appareil.
Vous trouverez à l’intérieur un étui avec un petit tournevis pour étalonnage (12). Saisissez-le.
Veuillez laisser le compartiment à piles ouvert.
Retirez le capuchon de protection (8) et le capuchon d’humidication (7).
Rincez la tête de l’électrode et l’électrode en verre avec de l’eau distillée et essuyez l’électrode de
rechange.
Ne touchez pas l’électrode en verre à l’intérieur de la tête de l’électrode car cela pourrait
l’endommager.
Étalonnage du point zéro
Versez un peu de solution tampon pH7 dans un petit récipient. L’électrode en verre doit être complètement
recouverte lors de l’immersion.
Allumer l’appareil de mesure en appuyant sur le bouton de commande (3).
Attendez quelques instants jusqu’à ce que l’écran se stabilise et plongez la tête de l’électrode dans la
solution tampon. Agitez lentement l’appareil de mesure dans la solution tampon jusqu’à ce que la valeur
mesurée se stabilise. Laissez l’appareil de mesure dans la solution tampon et réglez la valeur mesurée
sur pH 7,00 à l’aide du bouton d’étalonnage « ZERO » (12). Pour ce faire, utilisez le petit tournevis pour
étalonnage.
La valeur du pH change légèrement lorsque la température diffère de 25 °C. La valeur de pH cor-
respondante est spéciée pour les différentes températures sur le récipient de la solution tampon.
Utilisez la valeur correspondante pour l’étalonnage.
Rincez minutieusement l’électrode avec de l’eau distillée et essuyez l’électrode de rechange.
Étalonnage du point de référence
Le point de référence doit toujours être proche du pH à mesurer du liquide. Si vous souhaitez mesurer des
liquides acides (< pH7), sélectionnez le point de référence pH4. Si vous souhaitez mesurer des liquides
basiques (> pH7), sélectionnez le point de référence pH10. La solution tampon de référence pH4 est
fournie avec l’appareil de mesure.
Versez un peu de solution tampon pH4 ou pH10 dans un petit récipient. L’électrode en verre doit être
complètement recouverte lors de l’immersion.
Attendez quelques instants jusqu’à ce que l’écran se stabilise et plongez la tête de l’électrode dans la
solution tampon. Agitez lentement l’appareil de mesure dans la solution tampon jusqu’à ce que la valeur
mesurée se stabilise. Laissez l’appareil de mesure dans la solution tampon et réglez la valeur mesurée sur
pH 4,00 (ou pH 10,00 selon le cas) à l’aide du bouton d’étalonnage « SPAN » (10). Pour ce faire, utilisez le
petit tournevis pour étalonnage.
La valeur du pH change légèrement lorsque la température diffère de 25 °C. La valeur de pH cor-
respondante est spéciée pour les différentes températures sur le récipient de la solution tampon.
Utilisez la valeur correspondante pour l’étalonnage.
Rincez minutieusement l’électrode avec de l’eau distillée et essuyez l’électrode de rechange.
Insérez le tournevis pour étalonnage dans l’étui (11) situé dans le compartiment à piles et refermez
soigneusement le compartiment à piles.
MESURES
Effectuez un calibrage lorsque l’appareil de mesure n’a pas été utilisé depuis longtemps ou si un remplacement de l’électrode a été réalisé.
Procédez comme suit pour effectuer la mesure:
Retirez le capuchon de protection (8) de l’appareil. Le capuchon est seulement mis.
Dévissez le capuchon d’humidication (7) hors de l’électrode de rechange (5) et vériez le liquide. L’élec-
trode doit être mouillé.
Nettoyez l’électrode avec de l’eau distillée puis séchez-la. Ne touchez jamais l’électrode en verre (6) car
cela pourrait l’endommager.
Allumer l’appareil en appuyant sur le bouton de commande (3).
Plongez l’électrode dans le liquide à mesurer. L’électrode en verre doit être recouvert complètement par le
liquide.
Agitez lentement l’appareil de mesure dans le liquide jusqu’à ce que la valeur mesurée se stabilise à
l’écran. Lisez cette valeur sur l’écran.
Après la mesure, éteignez l’appareil de en appuyant sur le bouton de commande (3).
Nettoyez l’électrode et revissez le capuchon d’humidication sur l’appareil. Ajoutez si nécessaire un peu de
solution de stockage (Soaking Solution) dans le capuchon d’humidication.
Mettez le capuchon de protection (8) sur l’appareil de mesure et rangez-le soigneusement dans la boîte
en plastique.
Les mesures réalisées dans des liquides chauds usent beaucoup plus rapidement l’électrode.
REMPLACEMENT DE L’ÉLECTRODE
L’électrode est une pièce soumise à l’usure. L’usure des électrodes est exclue de la garantie.
Si aucune mesure n’est possible ou si vous ne pouvez plus effectuer d’étalonnage, l’électrode est alors
usée et doit être remplacée.
Procédez comme suit pour la remplacer :
Assurez-vous que l’appareil de mesure est éteint et que le compartiment à piles est fermé.
Retirez le capuchon de protection (8) de l’appareil.
Dévissez et retirez la xation à vis (4) de l’électrode.
Retirez soigneusement l’électrode de rechange (5) sans la tourner de l’appareil
de mesure.
Replacez la nouvelle électrode de rechanger sur l’appareil de mesure. Notez
l’encoche dans la zone d’insertion. Elle permet d’adapter l’électrode dans le
bon sens sur l’appareil de mesure.
Revissez l’électrode de rechange avec la xation à vis (4).
Contrôlez le liquide dans le capuchon d’humidication et ajoutez si nécessaire
du liquide de stockage.
Allumez l’appareil de mesure et vériez son bon fonctionnement. Il doit afcher
une valeur de mesure. Si aucune valeur n’est afchée, veuillez vérier que les
éléments sont bien connectés. Éteignez à nouveau l’appareil.
Effectuez obligatoirement un étalonnage avant la première mesure.
Mettez le capuchon de protection (8) sur l’appareil de mesure et rangez-le
soigneusement dans la boîte en plastique.
DÉPANNAGE
Avec l’appareil de mesure, vous avez acquis un produit à la pointe de la technologie actuelle et bénéciant
d’une grande abilité de fonctionnement. En revanche, il est possible que des problèmes ou des pannes
surviennent. Vous trouverez ci-après plusieurs procédures vous permettant de vous dépanner facilement
le cas échéant :
Respectez impérativement les consignes de sécurité !
Problème Cause éventuelle Remède
L'appareil de mesure
ne s'allume pas.
Valeur de mesure
fausse.
L'étalonnage est
impossible.
Les réparations autres que celles qui sont décrites ci-dessus doivent être effectuées unique-
ment par un technicien qualié et agréé. Si vous avez des questions techniques concernant la
manipulation de l’appareil de mesure, contactez notre service technique.
Les piles sont usées. Remplacez les piles.
La température du liquide est en
dehors de la plage admissible de
0 à + 50 °C.
L'appareil n'est pas étalonné. Effectuez un étalonnage.
L'électrode est sale. Nettoyez l'électrode.
Les solutions tampons sont usées. Utilisez de nouvelles solutions
L'électrode a séché. Effectuez une régénération de
L'électrode est usée. Remplacez l'électrode.
Amenez le liquide dans la plage des
températures spéciée.
tampons.
l'électrode.
ENTRETIEN ET NETTOYAGE
L’entretien se limite au remplacement de l’électrode et des piles.
Pour nettoyer l’appareil, utilisez un chiffon propre, non pelucheux, antistatique et légèrement humide sans
produit de nettoyage abrasif, chimique ou contenant des solvants.
Après chaque mesure, L’électrode doit être nettoyée. L’eau distillée suft pour le nettoyage normal. En cas
de mesures de pH réalisées dans des liquides contenant des protéines (p. ex. le lait), une solution de nettoyage contenant de la pepsine est nécessaire. Laissez l’électrode dans la solution de nettoyage contenant
de la pepsine pendant env. 5 minutes et rincez ensuite soigneusement avec de l’eau distillée.
Séchez l’électrode et revissez le capuchon d’humidication sur l’électrode.
Toutes les pièces vissables sont protégées contre la pénétration de l’eau grâce à des joints
en caoutchouc. Veiller à ce que ces joints ne soient ni écrasés, ni endommagés. Il est recommandé d’utiliser régulièrement de la graisse de silicone.
Régénération de l’électrode en verre
Une électrode en verre sèche affecte négativement la durée de vie de l’appareil. Les électrodes séchées
peuvent éventuellement être régénérée pour rendre la couche de verre poreux à nouveau perméable.
Laissez tremper l’électrode séchée pendant au moins 24 heures dans beaucoup de solution de stockage
(solution de KCl à 3 mol) et effectuez un nouveau étalonnage. En cas d’échec, prolongez le temps de
trempage de 24 heures. Une mesure devrait être à nouveau possible. Dans le cas contraire, l’électrode
doit être remplacée.
ÉLIMINATION
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec
les ordures ménagères. Si l’appareil arrive au terme de sa durée de vie, il conviendra de l’éliminer conformément aux prescriptions légales en vigueur auprès des centres de récupération de
votre commune. Il est interdit de le jeter dans les ordures ménagères .
Élimination des piles usagées !
Le consommateur nal est légalement tenu (ordonnance relative à l’élimination des piles
usagées) de rapporter toutes les piles normales et rechargeables usées ; il est interdit de les
jeter dans les ordures ménagères !
Les piles et piles rechargeables qui contiennent des substances toxiques sont marquées avec
les symboles ci-contre, qui indiquent l’interdiction de les jeter dans les ordures ménagères. Les
désignations pour les principaux métaux lourds dangereux sont : Cd = cadmium, Hg = mercure,
Pb = plomb. Vous pouvez rapporter gratuitement vos piles/piles rechargeables usagées aux
centres de récupération de votre commune, à nos succursales ou à tous les points de vente de
piles/piles rechargeables !
Vous respecterez de la sorte les obligations prévues par la loi et vous contribuerez à la protection
de l’environnement !
CARACTÉRISTIQUES TECHNIQUES
Écran .............................................................Écran LCD
Plage de mesure ...........................................0,01 - 14,00 pH
Précision ........................................................± 0,01 + 1 Count
Compensation de la température ..................Automatique, de 0 à + 50 °C
Alimentation électrique ..................................2 piles au lithium (CR2032)
Poids ..............................................................env. 85 g
Dimensions (H x Ø) en mm ...........................168 x 37
Informations légales
F
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.
Cette publication correspond au niveau technique du moment de la mise sous presse.
© Copyright 2016 by Conrad Electronic SE.
GEBRUIKSAANWIJZING
O
PH-MEETSTICK PHT-02 ATC
BESTELNR. 101137
VERSIE 07/16
Batterijen
Let bij het plaatsen van de batterijen op de juiste polariteit.
Verwijder de batterijen als het apparaat langere tijd niet wordt gebruikt, dit om beschadigingen door
leeglopen te voorkomen. Uitgelopen batterijen die lekken of beschadigd zijn kunnen bij contact met de huid
zuurverwondingen veroorzaken. Draag daarom veiligheidshandschoenen bij het hanteren van beschadigde
batterijen.
Berg batterijen buiten het bereik van kinderen op. Laat batterijen niet achteloos rondslingeren: kinderen of
huisdieren kunnen deze inslikken. Raadpleeg in geval van inslikken onmiddellijk een arts.
Alle batterijen moeten op tegelijkertijd worden vervangen. Het mengen van oude en nieuwe batterijen kan
leiden tot het uitlopen van de batterijen en tot beschadiging van het apparaat.
Haal batterijen niet uit elkaar, sluit ze niet kort en werp ze niet in het vuur. Probeer nooit batterijen op te
laden. Er bestaat explosiegevaar!
BEOOGD GEBRUIK
Met de meetstick kan de pH van waterige oplossingen binnen een bereik van 0 tot 14 pH worden gemeten.
De pH-waarde is een maatstaf voor het zure of basische karakter van een waterige oplossing. Er mogen
uitsluitend vloeistoffen worden gemeten die niet onder elektrische spanning staan. Een automatische
temperatuurcompensatie garandeert betrouwbare meetwaarden, ook bij verschillende meettemperaturen.
Het apparaat kan vóór de meting worden afgesteld, om slijtageverschijnselen van de elektrode te compenseren. Daarvoor bevinden zich in het apparaat twee compensatieregelaars, waarmee het nulpunt (pH7) en
eventueel het onderste referentiepunt (pH4) of het bovenste referentiepunt (pH10) kan worden ingesteld.
Het apparaat voldoet aan beschermklasse IP57 en is stof- en waterbestendig en kan korte tijd tot max. 1 m
worden ondergedompeld.
De voeding geschiedt via twee lithium-knoopcellen van het type CR2032. Een andere stroomvoorziening is
niet toegestaan. De meetstick gaat na 5 minuten automatisch uit.
Een meting in explosiegevaarlijke gebieden is niet toegestaan.
Een ander gebruik dan hier beschreven leidt tot de beschadiging van het product. Het samengestelde
product dient niet aangepast resp. omgebouwd te worden! Neem te allen tijde de veiligheidsaanwijzingen
in acht!
OMVANG VAN DE LEVERING
PHT-02 ATC pH-meetinstrument Buffer pH7
Batterijen (2x CR2032) Buffer pH4
Afstelschroevendraaier Kunststofbox
Bewaarvloeistof (3mol KCL) Gebruiksaanwijzing
VEILIGHEIDSAANWIJZINGEN EN WAARSCHUWINGEN
Lees voor ingebruikneming de volledige handleiding door; deze bevat belangrijke aanwij-
zingen voor het juiste gebruik.
Bij beschadigingen veroorzaakt door het niet in acht nemen van deze gebruiksaan-
wijzing, vervalt de waarborg/garantie! Voor gevolgschade aanvaarden wij geen enkele
aansprakelijkheid!
Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel ver-
oorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsaanwijzingen!
In dergelijke gevallen vervalt de waarborg/garantie.
Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die
absoluut moeten worden opgevolgd.
Het „pijl“-pictogram vindt u bij bijzondere tips en aanwijzingen over de bediening.
Dit apparaat is CE-goedgekeurd en voldoet aan de betrokken Europese richtlijnen.
Personen/product
Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan.
Zorg voor een correcte ingebruikname van het instrument. Raadpleeg daarbij deze gebruiksaanwijzing.
In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet geschoold personeel voldoende toezicht
houden op het gebruik van meetinstrumenten.
Wees voorzichtig bij de omgang met brandbare, bijtende en alkalische vloeistoffen. Draag een schort,
veiligheidsbril en beschermende handschoenen. Meet uitsluitend in een goed geventileerde omgeving.
Schakel het meetinstrument nooit onmiddellijk in als het van een koude naar een warme ruimte werd
overgebracht. De condens die hierbij ontstaat kan uw instrument onherstelbaar beschadigen. Laat het
instrument zonder het in te schakelen op omgevingstemperatuur komen.
Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.
Stel het instrument niet bloot aan extreme temperaturen of sterke trillingen. Een nauwkeurige weergave is
alleen gegarandeerd binnen een temperatuurbereik van 0 tot +50 °C.
Open het instrument uitsluitend om elektroden en batterijen te vervangen.
De glaselektrode bevindt zich goed beschermd in de wisselelektrode en mag niet worden aangeraakt.
Elektronische apparaten zijn geen speelgoed en moeten buiten het bereik van kinderen gehouden worden.
Laat de bufferoplossing niet rondslingeren. Kinderen of huisdieren zouden deze kunnen inslikken. Laat
bij inslikken de betrokkene die aanspreekbaar is veel drinken. De gedronken vloeistof mag niet worden
uitgebraakt. Raadpleeg daarna direct een arts.
Vermijd direct contact van de bufferoplossing met de huid of ogen. In geval van aanraking het betreffende stukje huid met zeep en koud water afspoelen. Bij oogcontact het oog direct ca. 15 minuten onder
stromend kraanwater uitspoelen.
BESCHRIJVING VAN DE AFZONDERLIJKE ONDERDELEN
1 Schroefdeksel met batterijvak en afstelknop
2 Display
3 On/off-toets
4 Schroefbevestiging voor wisselelektrode
5 Wisselelektrode
6 Glaselektrode
7 Bevochtigingskap
8 Beschermkap
9 Batterijvak
10 Afstelknop voor referentiepunt (SPAN)
11 Koker voor afstelschroevendraaier
12 Afstelknop voor nulpunt (ZERO)
BATTERIJEN PLAATSEN/VERVANGEN
Voordat u het instrument voor het eerst in gebruik neemt, dienen de meegeleverde batterijen te worden
geplaatst.
De batterijen moeten worden vervangen als de display slecht te lezen is of als het instrument niet meer
kan worden ingeschakeld. Als de batterijen leeg zijn, gaat de meetstick nadat deze is aangezet binnen 3
seconden automatisch weer uit.
Plaats en vervang de batterijen als volgt:
Schroef het schroefdeksel (1) van het instrument.
Haal eventueel de lege batterijen uit het batterijvak (9). Gebruik de opening
aan de achterkant van het batterijvak om de batterijen er met een voorwerp
uit te duwen.
Plaats twee nieuwe soortgelijke batterijen volgens de juiste poolrichting in
het batterijvak. De pluspool van de batterijen moet naar beneden naar het
instrument wijzen.
Sluit het batterijvak weer zorgvuldig.
Alle schroefbare onderdelen moeten met rubberpakkingen tegen binnendringen van water
worden beschermd. Let erop dat deze pakkingen niet geknikt of beschadigd worden. Het
regelmatig gebruik van siliconenvet wordt aanbevolen.
INGEBRUIKNAME
Voorbereiding
Het meetinstrument gebruikt om te meten een glaselektrode met een membraan met open poriën. Deze
membraan mag niet uitdrogen, om de speciale eigenschappen niet te verliezen.
Controleer steeds of er voldoende bewaarvloeistof aanwezig is in de bevochtigingskap (7). Hier zijn een
paar druppels bewaarvloeistof genoeg.
Trek de beschermkap (8) van het instrument. De kap is er alleen op geplaatst.
Schroef de bevochtigingskap (7) van de wisselelektrode (5) en controleer de vloeistof. Vul evt. een paar
druppels van de bewaarvloeistof (soaking solution) in de bevochtigingskap en schroef deze weer op de
elektrode.
Schroef de bevochtigingskap altijd op de elektrode als u deze langere tijd niet gebruikt, om uitdrogen te
voorkomen.
Zet altijd gedestilleerd of gedeïoniseerd water en zacht keukenpapier klaar om de elektrode schoon te
maken.
Om de juiste werking van het apparaat gedurende een langere periode te waarborgen, moet u de pHelektrode na elke meting schoonmaken (zie Onderhoud en reiniging).
AFSTELLEN/KALIBREREN
Afstellen/kalibreren moet altijd gelijk na het vervangen van de elektroden of vóór de eerste meting worden
doorgevoerd. Bij meetreeksen is het echter voldoende ca. na elke 10e. Meting of na meetpauzes van
meerdere dagen te kalibreren. Als de meegeleverde bufferoplossing op is, kunt u deze bijkopen.
Nulpunt en referentiepunt moet altijd na elkaar worden gekalibreerd.
Schroef het deksel van het batterijvak (1) van het instrument.
Binnenin bevindt zich een koker met een kleine afstelschroevendraaier (12). Haal deze eruit.
Laat het batterijvak open.
Haal de beschermkap (8) en de bevochtigingskap (7) eraf.
Spoel de elektrodenkop en de glaselektrode met gedestilleerd water af en dep de wisselelektrode droog.
Raak de glaselektrode in de elektrodenkop niet aan, omdat deze anders beschadigd raakt.
Kalibreren van het nulpunt
Doe wat bufferoplossing pH7 in een klein bakje. De glaselektrode moet bij het onderdompelen geheel
bedekt zijn.
Schakel het meetinstrument in door het indrukken van de on/off-toets (3).
Wacht even tot de display gestabiliseerd is en dompel de elektrodenkop in de bufferoplossing. Roer met de
elektrodenoplossing langzaam in de bufferoplossing, tot de meetwaarde gestabiliseerd is. Laat het meetinstrument ondergedompeld en stel met de afstelknop „ZERO“ (12) de meetwaarde op pH 7,00. Gebruik
daarvoor de kleine afstelschroevendraaier.
De pH-waarde verandert iets bij een temperatuurafwijking van 25 °C. De betreffende pH-waarde
moet voor de afwijkende temperaturen op de bak van de bufferoplossing worden vermeld.
Gebruik voor het afstellen de betreffende waarde.
Spoel de elektrode met gedestilleerd water grondig af en dep de wisselelektrode droog.
Kalibreren van het referentiepunt
Het referentiepunt moet altijd dichtbij de te meten pH-waarde van de vloeistof liggen. Indien u zure vloeistoffen (<pH7) meet, kiest u het referentiepunt pH4. Mocht u alkalische vloeistoffen (>pH7) meten, kies dan
referentiepunt pH10. De referentie-bufferoplossing pH4 wordt bij het meetinstrument meegeleverd.
Doe wat bufferoplossing pH4 of optioneel pH10 in een klein bakje. De glaselektrode moet bij het onderdompelen geheel bedekt zijn.
Wacht even tot de display gestabiliseerd is en dompel de elektrodenkop in de bufferoplossing. Roer met
de elektrodenoplossing langzaam in de bufferoplossing, tot de meetwaarde gestabiliseerd is. Laat het
meetinstrument ondergedompeld en stel met de afstelknop „SPAN“ (10) de meetwaarde op pH 4,00 (of
optioneel pH 10,00. Gebruik daarvoor de kleine afstelschroevendraaier.
De pH-waarde verandert iets bij een temperatuurafwijking van 25 °C. De betreffende pH-waarde
moet voor de afwijkende temperaturen op de bak van de bufferoplossing worden vermeld.
Gebruik voor het afstellen de betreffende waarde.
Spoel de elektrode met gedestilleerd water grondig af en dep de wisselelektrode droog.
Plaats de afstelschroevendraaier in de koker (11) in het batterijvak en sluit het batterijvak weer zorgvuldig.
METEN
Kalibreer wanneer u het meetinstrument langere tijd niet hebt gebruikt of een elektrode werd vervangen.
Voor het meten gaat u als volgt te werk:
Trek de beschermkap (8) van het instrument. De kap is er alleen op geplaatst.
Schroef de bevochtigingskap (7) van de wisselelektrode (5) en controleer de vloeistof. De elektrode moet
vochtig zijn.
Maak de elektrode schoon met gedestilleerd water en dep het droog. Raak daarbij nooit de glaselektrode
(6) aan omdat deze beschadigd kan raken.
Schakel het instrument in door het indrukken van de on/off-toets (3).
Dompel de elektrode in de vloeistof die u wilt meten. De glaselektrode moet daarbij volledig bedekt zijn met
vloeistof.
Roer met het meetinstrument langzaam in de vloeistof, tot de meetwaarde gestabiliseerd is. Lees dit in de
display af.
Schakel na het meten het instrument uit door het indrukken van de on/off-toets (3).
Maak de elektrode schoon en schroef de bevochtigingskap op het instrument. Vul indien nodig wat
bewaarvloeistof (soaking solution) in de bevochtigingskap.
Plaats de beschermkap (8) op het meetinstrument en berg het weer zorgvuldig op in de kunststofbox.
Door metingen in warme vloeistoffen slijten de elektroden aanzienlijk sneller.
VERVANGEN VAN DE ELEKTRODE
De elektrode is aan slijtage onderhevig. Versleten elektroden vallen niet onder de waarborg/
garantie.
Indien er niet meer gemeten resp. gekalibreerd kan worden, is de elektrode vaak versleten en moet ze
worden vervangen.
Voor het vervangen gaat u als volgt te werk:
Zorg ervoor dat het meetinstrument uitgeschakeld en het batterijvak dicht is.
Trek de beschermkap (8) van het instrument.
Maak de schroefbevestiging (4) van de elektrode los en haal deze eraf.
Trek voorzichtig aan de wisselelektrode (5) zonder deze van het meetinstru-
ment te draaien.
Plaats de nieuwe wisselelektrode op het meetinstrument. Let op; in het
gedeelte waarmee u de elektrode plaatst zit een inkeping. Deze past alleen
zijdelings op het meetinstrument.
Schroef de wisselelekrode weer vast met de schroefbevestiging (4).
Controleer de vloeistof in de bevochtigingskap en vul evt. bewaarvloeistof bij.
Schakel het meetapparaat in en controleer of het klaar is voor gebruik. Er moet
een meetwaarde worden weergegeven. Controleer de connector als er geen
meetwaarde wordt weergegeven. Schakel het apparaat weer uit.
Vóór de eerste meting moet te allen tijde gekalibreerd worden.
Plaats de beschermkap (8) op het meetinstrument en berg het weer zorgvuldig
op in de kunststofbox.
VERHELPEN VAN STORINGEN
U hebt met het meetinstrument een product aangeschaft dat volgens de nieuwste stand der techniek is
ontwikkeld en veilig is in het gebruik. Toch kunnen zich problemen of storingen voordoen. Hieronder vindt u
enkele maatregelen om eventuele storingen eenvoudig zelf te verhelpen:
Neem te allen tijde de veiligheidsaanwijzingen in acht!
Fout Mogelijke oorzaak Oplossing
Het meetinstrument
kan niet worden
ingeschakeld
Verkeerde meetwaarde
Er kan niet gekalibreerd worden
Andere reparaties dan hierboven beschreven, mogen uitsluitend door een erkend vakman
worden uitgevoerd. Neem bij technische vragen omtrent het gebruik van het instrument contact
op met onze technische helpdesk.
De batterijen zijn leeg. Vervang de batterijen.
De temperatuur van de vloeistof ligt
buiten het toegestane bereik van
0 tot +50 °C.
Het apparaat werd niet gekalibreerd. Voer een kalibratie door.
De elektrode is vuil. Maak de elektrode schoon.
De bufferoplossing is op. Gebruik nieuwe bufferoplossing.
De elektrode is ingedroogd. Regenereer de elektrode.
De elektrode is op. Vervang de elektrode.
Breng de vloeistof op de voorgeschreven temperatuur.
ONDERHOUD EN SCHOONMAKEN
Het onderhoud is beperkt tot het vervangen van elektroden en batterijen.
Gebruik voor het schoonmaken van het instrument een schone, pluisvrije, antistatische en licht vochtige
doek zonder schurende, chemische en oplosmiddelhoudende reinigingsmiddelen.
Na elke meting moet de elektrode worden schoongemaakt. Schoonmaken met gedestilleerd water is
voldoende. Bij metingen in eiwitrijke vloeistoffen (bijv. melk) is een reinigingsmiddel met pepsine nodig.
Laat de elektrode ca. 5 minuten in het reinigingsmiddel met pepsine staan en spoel ze vervolgens met
gedestilleerd water grondig af.
Dep de elektrode droog en schroef de bevochtigingskap op het instrument.
Alle schroefbare onderdelen moeten met rubberpakkingen worden beschermd tegen het
binnendringen van water. Let erop dat deze pakkingen niet geknikt of beschadigd worden. Het
regelmatig gebruik van silicoonvet wordt aanbevolen.
Regeneratie van de glaselektrode
Een ingedroogde glaselektrode zorgt voor een kortere levensduur. Ingedroogde elektroden kunnen evt.
geregenereerd worden om de poriën van de glaslaag weer te openen.
Dompel de ingedroogde elektrode ten minste 24 uur in een ruime hoeveelheid bewaarvloeistof (3 mol KCLoplossing) en probeer daarna opnieuw te kalibreren. Lukt dit niet, verleng de tijd dan nogmaals met 24 uur.
Daarna moet meten weer mogelijk zijn, evt. moet de elektrode worden vervangen.
VERWIJDERING
Afgedankte elektronische apparaten bevatten waardevolle stoffen en behoren niet bij het
huishoudelijk afval. Breng het apparaat aan het einde van zijn levensduur conform de geldende
wettelijke bepalingen naar een gemeentelijke inzamelplaats. Afvoer via het huisvuil is verboden.
Verwijdering van verbruikte batterijen!
Als eindverbruiker bent u - conform de KCA-voorschriften - wettelijk verplicht alle lege batterijen
en accu’s in te leveren; batterijen/accu’s mogen niet met het huishoudelijk afval worden meegegeven!
Batterijen/accu’s die schadelijke stoffen bevatten, worden gemarkeerd door nevenstaande
symbolen. Deze symbolen duiden erop dat afvoer via huishoudelijk afval verboden is. De
aanduidingen voor de betreffende zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Uw
lege batterijen/accu’s kunt u kosteloos inleveren bij de inzamelpunten in uw gemeente, bij al
onze vestigingen en overal waar batterijen/accu’s worden verkocht!
Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan het beschermen van het milieu!
TECHNISCHE GEGEVENS
Display ...........................................................LC-display
Meetbereik .....................................................0,01 - 14,00 pH
Precisie ..........................................................±0,01 + 1 Count
Temperatuurcompensatie ..............................Automatisch, 0 tot +50 °C
Voedingsspanning .........................................2 lithium-batterijen (CR2032)
Gewicht ..........................................................ca. 85 g
Afmetingen (h x Ø) in mm ..............................168 x 37
O
Colofon
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of
de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook
van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2016 by Conrad Electronic SE. V2_0716_01/IV
Loading...
