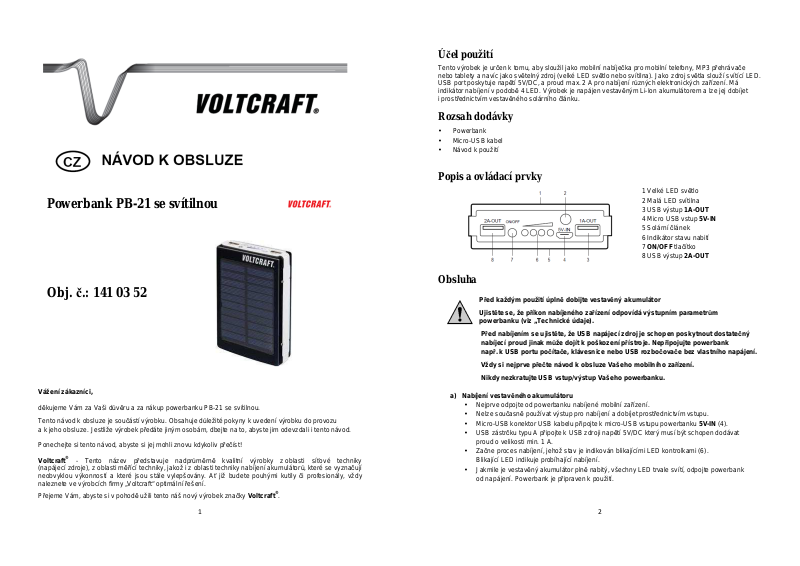

VOLTCRAFT PB-21 Operating Instructions [cs]

1A-OUT

5V-IN

ON/OFF

2A-OUT

Powerbank PB-21 se svítilnou

Obj. č.: 141 03 52

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup powerbanku PB-21 se svítilnou. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky

(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.

Účel použití

Tento výrobek je určen k tomu, aby sloužil jako mobilní nabíječka pro mobilní telefony, MP3 přehrávače nebo tablety a navíc jako světelný zdroj (velké LED světlo nebo svítilna). Jako zdroj světla slouží svítící LED. USB port poskytuje napětí 5V/DC, a proud max. 2 A pro nabíjení různých elektronických zařízení. Má indikátor nabíjení v podobě 4 LED. Výrobek je napájen vestavěným Li-Ion akumulátorem a lze jej dobíjet i prostřednictvím vestavěného solárního článku.

Rozsah dodávky

• Powerbank

• Micro-USB kabel

• Návod k použití

Popis a ovládací prvky

1 Velké LED světlo 2 Malá LED svítilna 3 USB výstup 4 Micro USB vstup 5 Solární článek 6 Indikátor stavu nabití 7 8 USB výstup

tlačítko

Obsluha

Před každým použití úplně dobijte vestavěný akumulátor Ujistěte se, že příkon nabíjeného zařízení odpovídá výstupním parametrům

powerbanku (viz „Technické údaje).

Před nabíjením se ujistěte, že USB napájecí zdroj je schopen poskytnout dostatečný nabíjecí proud jinak může dojít k poškození přístroje. Nepřipojujte powerbank

např. k USB portu počítače, klávesnice nebo USB rozbočovače bez vlastního napájení. Vždy si nejprve přečte návod k obsluze Vašeho mobilního zařízení. Nikdy nezkratujte USB vstup/výstup Vašeho powerbanku.

a) Nabíjení vestavěného akumulátoru

• Nejprve odpojte od powerbanku nabíjené mobilní zařízení.

• Nelze současně používat výstup pro nabíjení a dobíjet prostřednictvím vstupu.

• Micro-USB konektor USB kabelu připojte k micro-USB vstupu powerbanku 5V-IN (4).

• USB zástrčku typu A připojte k USB zdroji napětí 5V/DC který musí být schopen dodávat

proud o velikosti min. 1 A.

• Začne proces nabíjení, jehož stav je indikován blikajícími LED kontrolkami (6). Blikající LED indikuje probíhající nabíjení.

• Jakmile je vestavěný akumulátor plně nabitý, všechny LED trvale svítí, odpojte powerbank od napájení. Powerbank je připraven k použití.

 Celkový čas pro nabití plně vybitého akumulátoru je prostřednictvím USB cca 14 – 15 hodin.

Pro nabíjení integrovaného akumulátoru lze rovněž zvolit solární článek (5). Pro tento účel je nutné solární článek vystavit přímému slunečnímu záření. Solární panel je schopen produkovat el. energii rovněž z umělého osvětlení.

Při nepříliš častém používání doporučujeme alespoň jednou za 4 měsíce vestavěný akumulátor úplně nabít.

b) Kontrola stavu nabití vnitřního akumulátoru

Stiskněte krátce tlačítko ON/OFF (7), čímž dojde k zobrazení stavu nabití integrovaného akumulátoru prostřednictvím 4 LED. Pokud se rozsvítí pouze 1, akumulátor je skoro vybitý. Pokud se rozsvítí všechny 4 LED a neblikají, je akumulátor plně nabitý. Stav nabití vestavěného akumulátoru v procentech může být následující:

Žádná rozsvícená LED: vestavěný akumulátor je prázdný

1 rozsvícená LED: přibližně 25% 2 rozsvícené LED: přibližně 50% 3 rozsvícené LED: přibližně 75% 4 rozsvícené LED: přibližně 100%

c) Nabíjení Vašich elektronických zařízení

• Nejprve odpojte vstup powerbanku od napájecího zdroje a následně Micro-USB konektor od powerbanku.



Nelze současně používat výstup pro nabíjení a dobíjet prostřednictvím vstupu.

• Powerbank nabízí dva nabíjecí USB porty, každý pro nabíjení vhodného zařízení (např. smartphone).

 Jeden z nabíjecích USB výstupů umožňuje nabíjet max. proudem 1 A (3), zatímco druhý port

umožňuje nabíjet až proudem o velikosti 2 A (8). Dbejte zvláštní pozornosti značení u příslušných USB portů.

• V jeden okamžik můžete pro nabíjení používat oba USB výstupy powerbanku.

• Propojte USB výstup typu A pomocí vhodného kabelu s Vaším mobilním zařízením/smartphone.

• Sledujte průběh nabíjení, jakmile je připojené mobilní zařízení plně nabité nebo je powerbank

kompletně vybitý, dojde k jeho vypnutí.

• Odpojte USB kabel od Vašeho mobilního zařízení/smartphone od USB konektoru typu A powerbanku pro ukončení nabíjení a stiskněte krátce tlačítko ON/OFF.

d) Velké LED světlo

• Stiskněte dvakrát krátce tlačítko ON/OFF (7) pro rozsvícení nebo zhasnutí velkého

LED světla (1).

• Je-li velké LED světlo zapnuté, opětovným stisknutím tlačítka ON/OFF lze měnit

světelné režimy. Dostupné režimy: Maximální výkon – Snížený výkon – Stroboskop

• Přibližná doba provozu při plně nabitém vestavěném akumulátoru:

• Maximální výkon (100% jas) – přibližně 20 hodin

• Snížený výkon (50% jas) – přibližně 40 hodin

e) Mini LED svítilna

• Stiskněte krátce tlačítko ON/OFF (7).

• Pak stiskněte a podržte stisknuté tlačítko ON/OFF na přibližně 2 sekundy. Mini LED svítilna (2)

se zapne na přibližně 10 sekund a poté se automaticky vypne.

• Nebo můžete mini LED svítilnu vypnout stisknutím tlačítka ON/OFF na cca 2 sekundy.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do powerbanku. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro výrobku.

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány

Recyklace

Šetřete životní prostředí! Přispějte k jeho ochraně!

do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí!

K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

• Li-ion akumulátor nabíjejte pouze pomocí dodaného napájecího kabelu

• Před prvním použitím nebo po dlouhé době nečinnosti akumulátor nechte úplně nabít.

• Li-ion akumulátory dosáhnou své plné kapacity po zhruba 4-5 nabíjecích/vybíjecích cyklech.

• Akumulátor vždy nabíjejte při pokojové teplotě 10-30°C

• Chraňte akumulátor před velkým chladem, horkem a přímým slunečním zářením.

V extrémních případech hrozí výbuch akumulátoru.

• Zvláště chraňte akumulátor před jakýmkoliv poškozením nebo zkratováním. Hrozí riziko požáru nebo výbuchu.

• Li-ion akumulátor nemá paměťový efekt, tzn., že nemusí být před každým nabitím úplně vybitý.

• I když svítilnu nepoužíváte, měl by být akumulátor nabit alespoň 1x za 6 měsíců, před uložením

svítilny by měl být akumulátor vybitý na zhruba 70% svojí kapacity.

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
