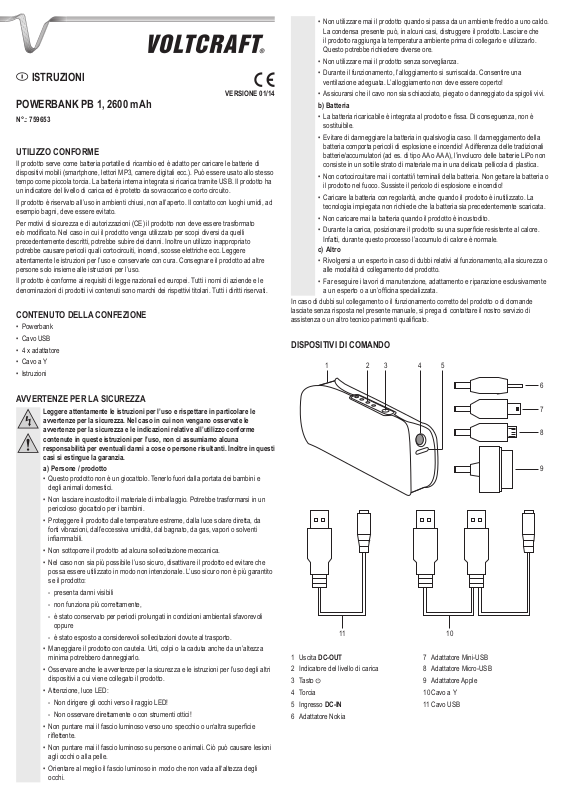

VOLTCRAFT PB 1 User guide [it]

ISTRUZIONI

VERSIONE 01/14

POWERBANK PB 1, 2600 mAh

N°.: 759653

UTILIZZO CONFORME

Il prodotto serve come batteria portatile di ricambio ed è adatto per caricare le batterie di dispositivi mobili (smartphone, lettori MP3, camere digitali ecc.). Può essere usato allo stesso tempo come piccola torcia. La batteria interna integrata si ricarica tramite USB. Il prodotto ha un indicatore del livello di carica ed è protetto da sovraccarico e corto circuito.

Il prodotto è riservato all’uso in ambienti chiusi, non all’aperto. Il contatto con luoghi umidi, ad esempio bagni, deve essere evitato.

Per motivi di sicurezza e di autorizzazioni (CE) il prodotto non deve essere trasformato

e/o modicato. Nel caso in cui il prodotto venga utilizzato per scopi diversi da quelli

precedentemente descritti, potrebbe subire dei danni. Inoltre un utilizzo inappropriato

potrebbe causare pericoli quali cortocircuiti, incendi, scosse elettriche ecc. Leggere

attentamente le istruzioni per l’uso e conservarle con cura. Consegnare il prodotto ad altre persone solo insieme alle istruzioni per l’uso.

CONTENUTO DELLA CONFEZIONE

• Powerbank

• Cavo USB

• 4 x adattatore

• Cavo a Y

• Istruzioni

AVVERTENZE PER LA SICUREZZA

Leggere attentamente le istruzioni per l’uso e rispettare in particolare le avvertenze per la sicurezza. Nel caso in cui non vengano osservate le avvertenze per la sicurezza e le indicazioni relative all’utilizzo conforme contenute in queste istruzioni per l’uso, non ci assumiamo alcuna responsabilità per eventuali danni a cose o persone risultanti. Inoltre in questi casi si estingue la garanzia.

a) Persone / prodotto

• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e

degli animali domestici.

• Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un

pericoloso giocattolo per i bambini.

• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall’eccessiva umidità, dal bagnato, da gas, vapori o solventi

inammabili.

• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.

• Nel caso non sia più possibile l’uso sicuro, disattivare il prodotto ed evitare che possa essere utilizzato in modo non intenzionale. L’uso sicuro non è più garantito

se il prodotto:

- presenta danni visibili

- non funziona più correttamente,

- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli oppure

- è stato esposto a considerevoli sollecitazioni dovute al trasporto.

• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un’altezza minima potrebbero danneggiarlo.

• Osservare anche le avvertenze per la sicurezza e le istruzioni per l’uso degli altri dispositivi a cui viene collegato il prodotto.

• Attenzione, luce LED:

- Non dirigere gli occhi verso il raggio LED!

- Non osservare direttamente o con strumenti ottici!

• Non puntare mai il fascio luminoso verso uno specchio o un‘altra supercie riettente.

• Non puntare mai il fascio luminoso su persone o animali. Ciò può causare lesioni

agli occhi o alla pelle.

• Orientare al meglio il fascio luminoso in modo che non vada all‘altezza degli

occhi.

• Non utilizzare mai il prodotto quando si passa da un ambiente freddo a uno caldo.

La condensa presente può, in alcuni casi, distruggere il prodotto. Lasciare che il prodotto raggiunga la temperatura ambiente prima di collegarlo e utilizzarlo. Questo potrebbe richiedere diverse ore.

• Non utilizzare mai il prodotto senza sorveglianza.

• Durante il funzionamento, l’alloggiamento si surriscalda. Consentire una

ventilazione adeguata. L’alloggiamento non deve essere coperto!

• Assicurarsi che il cavo non sia schiacciato, piegato o danneggiato da spigoli vivi.

b) Batteria

• La batteria ricaricabile è integrata al prodotto e ssa. Di conseguenza, non è

sostituibile.

• Evitare di danneggiare la batteria in qualsivoglia caso. Il danneggiamento della batteria comporta pericoli di esplosione e incendio! A differenza delle tradizionali

batterie/accumulatori (ad es. di tipo AA o AAA), l’involucro delle batterie LiPo non consiste in un sottile strato di materiale ma in una delicata pellicola di plastica.

• Non cortocircuitare mai i contatti/i terminali della batteria. Non gettare la batteria o il prodotto nel fuoco. Sussiste il pericolo di esplosione e incendio!

• Caricare la batteria con regolarità, anche quando il prodotto è inutilizzato. La

tecnologia impiegata non richiede che la batteria sia precedentemente scaricata.

• Non caricare mai la batteria quando il prodotto è incustodito.

• Durante la carica, posizionare il prodotto su una supercie resistente al calore. Infatti, durante questo processo l’accumulo di calore è normale.

c) Altro

• Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o alle modalità di collegamento del prodotto.

• Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente a un esperto o a un’ofcina specializzata.

In caso di dubbi sul collegamento o il funzionamento corretto del prodotto o di domande lasciate senza risposta nel presente manuale, si prega di contattare il nostro servizio di

assistenza o un altro tecnico parimenti qualicato.

DISPOSITIVI DI COMANDO

1 2 3 4 5

1011

1 Uscita DC-OUT 2 Indicatore del livello di carica 3 Tasto 4 Torcia 5 Ingresso DC-IN 6 Adattatore Nokia

7 Adattatore Mini-USB 8 Adattatore Micro-USB 9 Adattatore Apple 10 Cavo a Y 11 Cavo USB

MESSA IN FUNZIONE

Caricare la batteria interna completamente prima del primo utilizzo.

Assicurarsi che la potenza allacciata del dispositivo mobile corrisponda a quella del prodotto (vedi dati tecnici).

Non cortocircuitare le porte USB.

Utilizzare esclusivamente gli accessori contenuti nella confezione.

Entrambi i cavi non sono adatti al trasferimento di dati.

Il prodotto non è adatto per caricare tablet (ad esempio gli iPad).

a) Caricare la batteria interna

1. Collegare il jack femmina dell’adattatore Micro-USB (8) alla presa corrispondente del cavo a Y (10).

2. Collegare il connettore Micro-USB con l’ingresso DC-IN (5) al prodotto.

3. Collegare entrambi i connettori USB del cavo a Y alle due porte USB libere di un PC.

È possibile utilizzare anche un alimentatore con uscita USB come generatore di tensione. Assicurarsi che la corrente in uscita dell’alimentatore sia pari a 1000 mA.

4. I 4 LED dell’indicatore del livello di carica (2) iniziano a lampeggiare.

5. La batteria interna è completamente carica quanto tutti e 4 i LED rimangono accesi in modo permanente.

6. Scollegare il cavo a Y dal prodotto e dal computer quando la batteria interna è completamente carica. Il prodotto è adesso pronto per l’uso.

Il tempo di carica è di massimo 3 ore a seconda del livello della batteria. Mentre viene ricaricata la batteria interna, è possibile caricare contemporaneamente un

dispositivo mobile. Questo, tuttavia, rallenta la ricarica della batteria interna. Se si utilizza il prodotto solo raramente, si raccomanda di caricare la batteria interna

completamente ogni tre mesi per mantenere il massimo delle prestazioni.

b) Controllare il livello di carica

Premere il tasto (3) per avviare il processo di carica.

Nessun LED acceso: batteria interna scarica

1 LED acceso: batteria interna ricaricata al 0 - 25 %

PULIZIA E MANUTENZIONE

Non utilizzare in nessun caso detergenti aggressivi, alcool o altre soluzioni chimiche in quanto queste possono aggredire l’alloggiamento o addirittura pregiudicare la funzionalità del prodotto.

• Scollegare il cavo a Y (10), ad esempio il cavo USB (11), prima di iniziare la pulizia del prodotto.

• Non immergere il prodotto in acqua.

• Non vi sono parti riparabili all’interno del prodotto. Pertanto, evitare sempre di aprire/

smontare.

• Per pulire basta un panno asciutto, morbido e pulito. Non premere troppo forte sull’alloggiamento per evitare di grafarlo.

• La polvere può essere rimossa facilmente utilizzando un pennello pulito, morbido e a setole

lunghe.

SMALTIMENTO

a) Prodotto

I dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i

riuti domestici.

Alla ne della sua durata in servizio, il prodotto deve essere smaltito in conformità

alle disposizioni di legge vigenti. Prima dello smaltimento, lasciare che la batteria ricaricabile integrata sia rimossa

da un tecnico qualicato.

b) Accumulatori

Il consumatore nale ha l’obbligo legale (Normativa sulle batterie) di restituire tutti gli accumulatori usati; è vietato smaltirli tra i riuti domestici.

Gli accumulatori che contengano sostanze tossiche sono contrassegnati dal

simbolo qui accanto, che ricorda il divieto di smaltirli tra i riuti domestici. Le

denominazioni per il metallo pesante principale sono: Cd=cadmio, Hg=mercurio, Pb=piombo (l’indicazione si trova sugli accumulatori, per es. sotto il simbolo del bidone dell’immondizia indicato a sinistra).

È possibile restituire gratuitamente gli accumulatori usati presso i punti di raccolta

del Comune, le nostre liali o ovunque vengano venduti accumulatori.

In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela

ambientale.

2 LED accesi: batteria interna ricaricata al 25 - 50 %

3 LED accesi: batteria interna ricaricata al 50 - 75 %

4 LED accesi: batteria interna ricaricata al 75 - 100 %

c) Ricaricare un dispositivo mobile

1. Scegliere uno degli adattatori dati in dotazione che corrisponde al vostro dispositivo mobile.

2. Collegare il jack femmina dell’adattatore alla presa corrispondente del cavo USB (11).

3. Collegare l’adattatore alla porta corrispondente del dispositivo mobile.

4. Collegare il connettore USB del cavo USB con l’uscita DC-OUT (1) al prodotto.

5. Premere il tasto (3), per avviare il processo di carica.

6. Durante la carica, premere il tasto per visualizzare il livello di carica della batteria interna per circa 2 secondi.

7. Monitorare il processo di carica. Scollegare il cavo USB dal prodotto e dal dispositivo mobile non appena la carica è completata.

Il prodotto si spegne automaticamente dopo 10 secondi di inattività.

In determinate circostanze, i vecchi dispositivi Nokia non possono essere caricati con

una Powerbank.

d) Torcia

Premere il tasto (3) due volte, per accendere/spegnere la torcia (4).

DATI TECNICI

Tensione / corrente di ingresso ............. 5 V/DC, 1000 mA

Tensione / corrente di uscita ................. 5 V/DC, 1000 mA

Batteria ricaricabile interna LiPo ........... 3,7 V/DC, 2600 mAh

Condizioni di funzionamento ................ -10 a +55 ºC, ≤85 % UR

Condizioni di conservazione ................. -10 a +55 ºC, ≤75 % UR

Lunghezza del cavo .............................. 270 mm (cavo USB)

......................................................... 100 mm (cavo a Y, senza connettore)

Dimensioni (L x H x P) .......................... circa 80 x 33 x 25 mm

Peso ..................................................... circa 65 g

Note legali

Questo manuale è pubblicato da Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

apparecchiature elettroniche di elaborazione dati necessitano del permesso scritto dell’editore. La riproduzione totale o parziale, è vietata.

Le istruzioni per l’uso corrispondono allo stato tecnico aggiornato al momento della stampa. Si riserva la possibilità di effettuare modiche nella

tecnologia e nelle attrezzature.
