BEDIENUNGSANLEITUNG

VERSION 12/14

PB-9 POWERBANK, 15000 mAh

BEST.-NR.: 1270361

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient als mobiler Zusatzakku und eignet sich zum Aufladen des Akkus von mobilen Geräten, wie Smartphones. In der Powerbank ist eine LED-Mini-Taschenlampe integriert. Der interne, fest eingebaute Akku wird über USB aufgeladen. Das Produkt verfügt über eine Ladezustandsanzeige und ist gegen Überlast, Überladung und Kurzschluss geschützt.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheitsund Zulassungsgrü̈nden (CE) dü̈rfen Sie das Produkt nicht umbauen und/ oder verändern. Falls Sie das Produkt fü̈r andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung

Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

LIEFERUMFANG

•Powerbank

•Micro-USB-Kabel (ca. 40 cm Länge)

•Bedienungsanleitung

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

•Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte fü̈r Kinder zu einem gefährlichen Spielzeug werden.

•Schü̈tzen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschü̈tterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

•Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

•Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer

Betrieb und schü̈tzen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt: -- sichtbare Schäden aufweist,

-- nicht mehr ordnungsgemäß funktioniert,

-- ü̈ber einen längeren Zeitraum unter ungü̈nstigen Umgebungsbedingungen gelagert wurde oder

-- erheblichen Transportbelastungen ausgesetzt wurde.

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

•Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der ü̈brigen Geräte, an die das Produkt angeschlossen wird.

•Gießen Sie nie Flü̈ssigkeiten ü̈ber elektrische Geräte aus und stellen Sie keine mit Flü̈ssigkeit gefü̈llten Gegenstände neben das Gerät. Sollte dennoch

Flü̈ssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, darf das Produkt danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

•Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf

Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

•Betreiben Sie das Produkt niemals unbeaufsichtigt.

• Das Gehäuse erwärmt sich bei Betrieb. Achten Sie auf eine ausreichende Belü̈ftung. Das Gehäuse darf nicht abgedeckt werden!

• Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen Instrumenten betrachten!

• Stellen Sie sicher, dass das Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt wird.

b) Akkus

•Der Akku ist im Produkt fest eingebaut, Sie können den Akku nicht wechseln.

•Beschädigen Sie den Akku niemals. Durch Beschädigung der Hü̈lle des Akkus besteht Explosionsund Brandgefahr!

•Schließen Sie die Kontakte/Anschlü̈sse des Akkus niemals kurz. Werfen Sie den

Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosionsund Brandgefahr!

•Laden Sie den Akku regelmäßig nach, auch wenn das Produkt nicht benötigt wird. Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des

Akkus erforderlich.

•Laden Sie den Akku des Produkts niemals unbeaufsichtigt.

•Platzieren Sie das Produkt beim Ladevorgang auf einer hitzeunempfindlichen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

c) Sonstiges

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel ü̈ber die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

•Lassen Sie Wartungs-, Anpassungsund Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchfü̈hren.

Sollten Sie sich ü̈ber den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

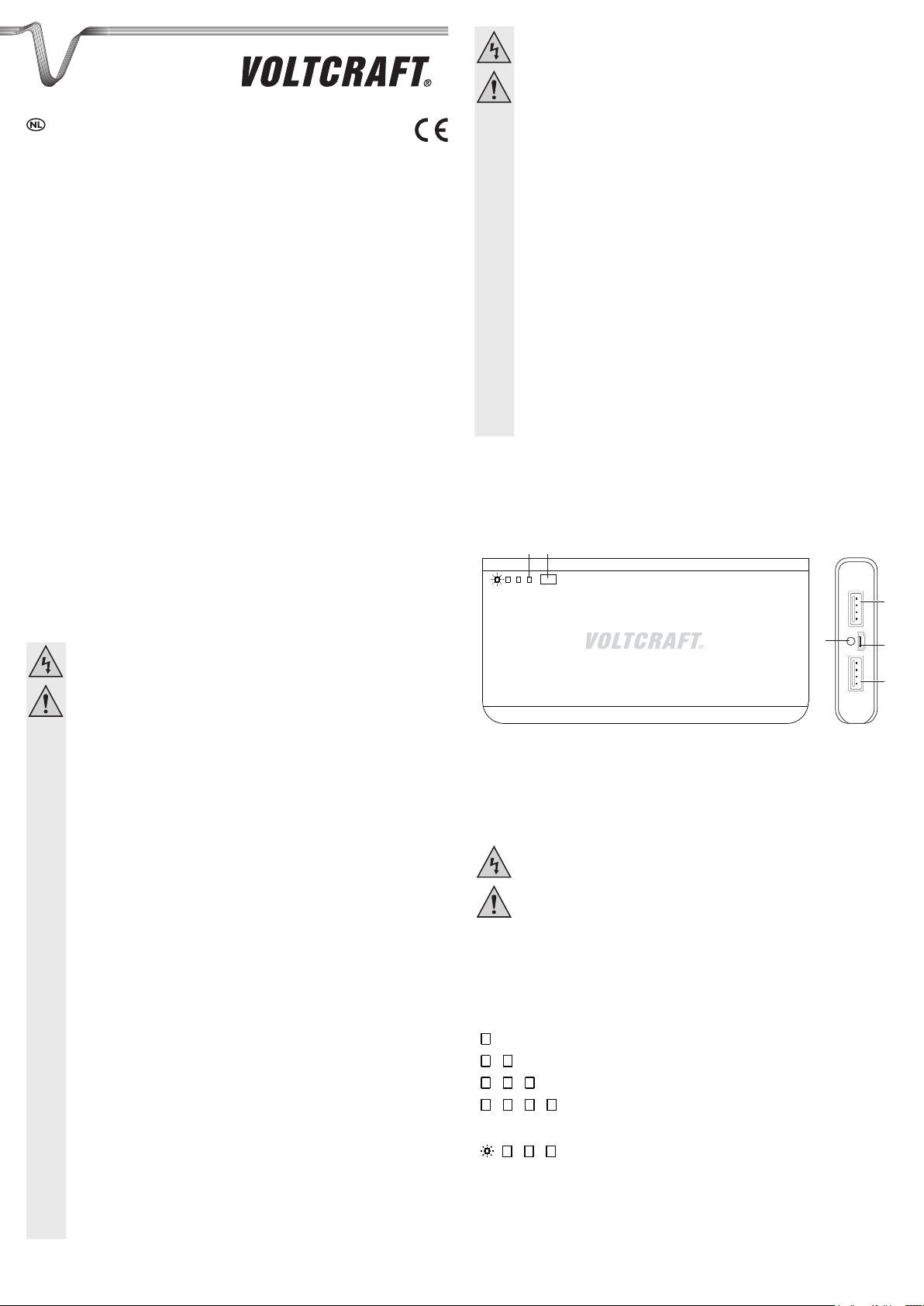

BEDIENELEMENTE

	1	2
						<![if ! IE]> <![endif]>1A / 5V		3


							<![if ! IE]> <![endif]>OUT
							<![if ! IE]> <![endif]>OUT
					6		<![if ! IE]> <![endif]>IN	4
						<![if ! IE]> <![endif]>1A.2 / 5V	<![if ! IE]> <![endif]>OUT	5
								5



1	Ladezustandsanzeige		4	Micro-USB-Port IN (Eingang)
2	Multifunktionstaste		5	USB-A-Port OUT 5 V / 2.1A (Ausgang)
3	USB-A-Port OUT 5 V / 1A (Ausgang)		6 LED-Licht

INBETRIEBNAHME

Überprüfen Sie vor jeder Verwendung den Ladezustand des internen Akkus.

Stellen Sie sicher, dass die Anschlusswerte Ihres mobilen Geräts mit den Anschlusswerten des Produkts übereinstimmen (siehe Technische Daten).

Lesen Sie immer die Bedienungsanleitung Ihres Mobilgerätes. Schließen Sie die USB-Anschlüsse nicht kurz.

Das USB-Kabel eignet sich nicht zum Datentransfer. a) Ladezustand überprüfen

1.Um den Ladezustand des internen Akkus zu ü̈berprü̈fen, drü̈cken Sie kurz die Multifunktionstaste (2). Der Ladezustand wird durch die Ladezustandsanzeige (1) wie folgt angezeigt.

Verbleibende Kapazität bis zu 25 %

Verbleibende Kapazität bis zu 50 %

Verbleibende Kapazität bis zu 75 %

Verbleibende Kapazität bis zu 100 %

Anzeige des aktuellen Ladezustands während des Aufladens.

Der Stellenwert der blinkenden LED entspricht dem aktuellen

Ladezustand beim Laden (der Akku ist zu 75% aufgeladen).

b) Internen Akku aufladen

1.Laden Sie den internen Akku der Powerbank, wenn ein Ladezustand bis zu 25 % (1 LED leuchtet) angezeigt wird.

2.Verbinden Sie den Micro-USB-Stecker mit dem Micro-USB-Port IN (4) der Powerbank.

3.Verbinden Sie den USB-A-Stecker des USB-Kabels mit einem USB-Anschluss eines Computers oder einer sonstigen USB-Stromquelle, wie z.B. ein USB-Netzteil. Das Laden beginnt sobald die USB-Stromquelle Strom liefert.

4.Das Blinken einer LED der Ladezustandsanzeige (1) zeigt das Aufladen des internen

Akkus an. Die gesamte Anzahl der dauerhaft leuchtenden LEDs zeigen den momentan vorhandenen Ladezustand des internen Akkus an.

5.Sobald die Powerbank voll geladen ist leuchten die 4 LEDs ununterbrochen; die

Powerbank schaltet sich ab. Die Ladezustandsanzeige (1) erlischt nach ca. 15 Sekunden.

6.Trennen Sie das Produkt von der USB-Stromquelle, wenn die Anzeige vollen Ladezustand anzeigt (100 %) oder bereits wieder erloschen sind. Das Produkt ist voll geladen und einsatzbereit.

Die Ladedauer beträgt ca. 10 Stunden bei einem Eingangsstrom von 1,8 A fü̈r eine komplette Ladung. Die tatsächlich benötigte Ladedauer ist abhängig vom Ladezustand des Akkus und dem verfü̈gbaren Ladestrom.

Falls Sie das Produkt nur selten verwenden, empfehlen wir Ihnen, den internen Akku alle drei Monate komplett aufzuladen, um die maximale Leistungsfähigkeit beizubehalten.

Smart Charging: Die Powerbank ist mit hochwertiger Smart Charging-Technologie ausgestattet, um das Aufladeverhalten entsprechend anzupassen. Die Höhe des zu verwendeten Ladestroms kann in einem Bereich von 500 mA bis zu 1800 mA variieren.

c) Mobilgerät aufladen

Drü̈cken Sie die Multifunktionstaste (2), um den Ladezustand der Powerbank anzuzeigen. Bei nicht ausreichendem Ladezustand laden Sie die Powerbank nach, bevor Sie mit dem Aufladen eines Mobilgeräts beginnen.

1.Verbinden Sie den Micro-USB-Stecker mit dem Micro-USB-Port Ihres Mobilgeräts.

2.Verbinden Sie den USB-A-Stecker des USB-Kabels mit dem USB-A-Port OUT 5 V / 1A (3) oder USB-A-Port OUT 5 V / 2.1A (5) der Powerbank. Beachten Sie die Technischen Daten des zu ladenden Mobilgeräts. Sie können an den zweiten USB-A-Port ggf. noch ein zweites

Mobilgerät zum Aufladen anschließen.

3.Drü̈cken Sie die Multifunktionstaste, um mit dem Aufladen zu beginnen. Die LEDs der Ladezustandsanzeige (1) leuchten zu Beginn des Ladens. Sie zeigen die noch verfü̈gbare

Kapazität der Powerbank an. Die Anzeige erlischt nach ca. 15 Sekunden.

4.Die LEDs in den USB-A-Ports leuchten auf. Nur die aktive Seite leuchtet weiterhin, die inaktive Seite erlischt nach wenigen Sekunden. Um den Ladeszustand später nochmals fü̈r kurze Zeit anzuzeigen, drü̈cken Sie die Multifunktionstaste (2).

5.Überwachen Sie den Ladevorgang. Das Laden kann nicht mit der Multifunktionstaste unterbrochen werden. Wenn Sie den Ladevorgang unterbrechen möchten, trennen Sie das USB-Kabel vom Mobilgerät.

Sie können die USB-Verbindung innerhalb von ca. 15 Sekunden wiederherstellen, um das Laden des Mobilgerätes sofort wieder aufzunehmen. Nach Ablauf dieser Zeit ist dieser fliegende Wechsel nicht mehr möglich. Ein Neustart des Ladevorganges durch erneutes Drü̈cken der Multifunktionstaste ist notwendig.

6.Die Powerbank schaltet sich nach ca. 30 Sekunden aus, wenn der Akku des Mobilgeräts voll geladen ist. Das Ausschalten erfolgt auch, wenn die USB-Verbindung entfernt wird.

7.Trennen Sie nach Ende des Ladens das USB-Kabel von Produkt und Mobilgerät. Die

LED/s in den USB-A-Ports erlöschen.

Das Laden der Powerbank während diese gleichzeitig ein Mobilgerät lädt, ist nicht möglich.

d) Taschenlampenfunktion

Eine in die Powerbank eingebaute LED (6) ermöglicht es das Produkt auch als Taschenlampe zu verwenden.

1.Drü̈cken Sie die Multifunktionstaste (2) zwei Mal kurz hintereinander, um die Taschenlampenfunktion einzuschalten. Die LED leuchtet auf.

2.Drü̈cken Sie die Multifunktionstaste zwei Mal kurz hintereinander, um die Taschenlampenfunktion auszuschalten. Die LED erlischt.

e) Überlastschutz

Bei Überlast blinken die LEDs in den USB-Anschlü̈ssen (3, 5). Das Gerät schaltet nach kurzer Zeit automatisch ab. Entfernen Sie die Last und setzen Sie die Powerbank durch

Wiederaufladung von der Stromquelle zurü̈ck. Drü̈cken Sie die Multifunktionstaste, um das

Laden wiederaufzunehmen. Wenn jedoch eine Überlast weiterhin gegeben ist, blinken die LEDs erneut.

WARTUNG UND REINIGUNG

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

•Trennen Sie das USB-Kabel und Ihr angeschlossenes Mobilgerät vor Reinigungsbeginn vom Produkt.

•Tauchen Sie das Produkt nicht in Wasser ein.

•Es sind keinerlei fü̈r Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es deshalb niemals.

•Zur Reinigung genü̈gt ein trockenes, weiches und sauberes Tuch. Drü̈cken Sie nicht zu stark auf das Gehäuse, dies kann zu Kratzspuren fü̈hren.

•Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht entfernt werden.

ENTSORGUNG

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmü̈ll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Lassen Sie den eingebauten Akku vor der Entsorgung von einem Fachmann entfernen.

b) Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rü̈ckgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung ü̈ber den Hausmü̈ll ist untersagt.

Schadstoffhaltige Akkus sind mit dem nebenstehenden Symbol gekennzeichnet,

das auf das Verbot der Entsorgung ü̈ber den Hausmü̈ll hinweist. Die

Bezeichnungen fü̈r das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Akkus z.B. unter dem links abgebildeten Mü̈lltonnen-Symbol).

Ihre verbrauchten Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder ü̈berall dort abgeben, wo Akkus verkauft werden.

Sie erfü̈llen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum

Umweltschutz.

TECHNISCHE DATEN

Eingangsspannung/-strom....................	5 V/DC, 0,5 bis 1,8 A
Ausgangsspannung/-strom...................	Ausgang 1: 5	V/DC, max. 1 A
	Ausgang 2: 5	V/DC, max. 2,1 A
Interner Akku.........................................	Lithium-Ionen (Li-Ion) 3,7 V/DC / 15000 mAh
Leuchtmittel...........................................	LED 1 x 50 mW
Betriebsbedingungen............................	0 bis +45 °C, 10 - 85 % rF
Lagerbedingungen................................	-10 bis +60 °C, 10 - 90 % rF
Abmessungen (B x H x T).....................	151 x 22 x 77 mm
Gewicht.................................................	347 g

Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedü̈rfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

V1_1214_02-DS

OPERATING INSTRUCTIONS

VERSION 12/14

PB-9 POWERBANK, 15000 mAh

ITEM NO.: 1270361

INTENDED USE

This product is a portable charging device and is designed to charge batteries in mobile devices such as smartphones. A mini LED flashlight is built into the power bank. The built-in internal battery is charged via USB. The product features a battery level indicator and is protected against overcharging, overload and short circuits.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided under all circumstances.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short circuiting, fire, electric shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

DELIVERY CONTENT

•Powerbank

•Micro-USB cable (approx. 40 cm long)

•Operating instructions

SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the

warranty/guarantee. a) Persons / Product

•The device is not a toy. Keep it out of the reach of children and pets.

•Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

•Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable gases, vapours and solvents.

•Do not place the product under any mechanical stress.

•If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

-- is visibly damaged,

-- is no longer working properly,

-- has been stored for extended periods in poor ambient conditions or -- has been subjected to any serious transport-related stresses.

•Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

•Also observe the safety and operating instructions of any other devices which are connected to the product.

•Never pour any liquids over electrical devices or put objects filled with liquid right next to the device. If liquids or objects do get into the device interior, the product must not be used any more; take the product to a repair centre.

•Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the product. Allow the product to reach room temperature before connecting it to the power supply and putting it to use. This may take several hours.

•Never leave the product unattended during use.

•The device housing warms up during operation. Ensure that there is sufficient ventilation. The device housing must not be covered!

•Attention, LED light: Do not look directly into the LED light! Do not look into the beam directly or with optical instruments!

•Make sure that the cable is not pinched, kinked or damaged by sharp edges.

b) Rechargeable batteries

•The rechargeable battery is permanently built into the product and cannot be replaced.

•Never damage the rechargeable battery. Damaging the casing of the

rechargeable battery might cause an explosion or a fire!

•Never short-circuit the contacts of the rechargeable battery. Do not throw the rechargeable battery or the product into fire. There is a danger of fire and explosion!

•Charge the rechargeable battery regularly, even if you do are not using the product. Due to the rechargeable battery technology being used, you do not need to discharge the rechargeable battery first.

•Never charge the rechargeable battery of the product unattended.

•When charging, place the product on a surface that is not heat-sensitive. It is normal that a certain amount of heat is generated during charging.

c) Miscellaneous

•Consult an expert when in doubt about operation, safety or connection of the device.

•Maintenance, modifications and repairs are to be performed exclusively by an expert or at a qualified shop.

If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating instructions, please do not hesitate to contact our technical support or another qualified specialist.

OPERATING ELEMENTS

	1	2
								3


						<![if ! IE]> <![endif]>1A / 5V	<![if ! IE]> <![endif]>OUT
						<![if ! IE]> <![endif]>1A / 5V	<![if ! IE]> <![endif]>OUT
					6		<![if ! IE]> <![endif]>IN	4
						<![if ! IE]> <![endif]>1A.2 / 5V	<![if ! IE]> <![endif]>OUT	5
								5



1	Battery level display		4	Micro USB port IN (input)
2	Multifunction button		5	USB-A port OUT 5 V / 2.1A (output)
3	USB-A port OUT 5 V / 1A (output)		6	LED light

OPERATION

Check the battery level of the internal battery before each use.

Ensure that the connection specifications for your mobile device comply with the connection data for the product (see technical data).

Always read the operating instructions for your mobile device. Do not short-circuit the USB ports.

The USB cable is not designed for data transfer. a) Checking the battery level

1.To check the level of the internal battery, briefly press the multifunction button (2). The battery level will be displayed as follows on the battery level display (1).

Remaining capacity up to 25%

Remaining capacity up to 50 %

Remaining capacity up to 75 %

Remaining capacity up to 100 %

The current battery level is displayed during charging.

The position of the flashing LED indicates the current battery level during charging (the battery is 75% charged).

b) Charging the internal battery

1.Charge the internal battery of the power bank when a battery level of below 25% is indicated (1 LED on).

2.Connect the micro USB adapter to the micro USB port IN (4) on the power bank.

3.Connect the USB-A connector on the USB cable to a USB port on a computer or another suitable USB power source, such as a USB power adapter. Charging begins as soon as the USB power source delivers a current.

4.The battery level display LEDs (1) flash to indicate that the internal battery is charging. The total number of LEDs alight indicates the current battery level of the internal battery.

5.The 4 LEDs will all be constant when the power bank is fully charged; the power bank turns itself off. The battery level display (1) turns off after about 15 seconds.

+ 5 hidden pages
