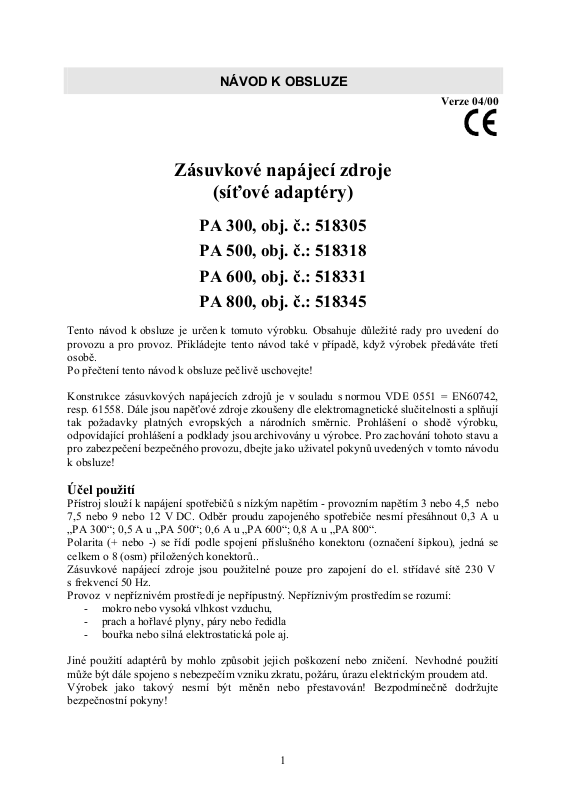

VOLTCRAFT PA 300, PA 500, PA 600, PA 800 Operation Manual [cs]

NÁVOD K OBSLUZE

Zásuvkové napájecí zdroje

(síťové adaptéry)

PA 300, obj. č.: 518305
PA 500, obj. č.: 518318
PA 600, obj. č.: 518331

Verze 04/00

PA 800, obj. č.: 518345

Tento návod k obsluze je určen k tomuto výrobku. Obsahuje důležité rady pro uvedení do
provozu a pro provoz. Přikládejte tento návod také v případě, když výrobek předáváte třetí
osobě.
Po přečtení tento návod k obsluze pečlivě uschovejte!

Konstrukce zásuvkových napájecích zdrojů je v souladu s normou VDE 0551 = EN60742,
resp. 61558. Dále jsou napěťové zdroje zkoušeny dle elektromagnetické slučitelnosti a splňují
tak požadavky platných evropských a národních směrnic. Prohlášení o shodě výrobku,
odpovídající prohlášení a podklady jsou archivovány u výrobce. Pro zachování tohoto stavu a
pro zabezpečení bezpečného provozu, dbejte jako uživatel pokynů uvedených v tomto návodu
k obsluze!

Účel použití

Přístroj slouží k napájení spotřebičů s nízkým napětím - provozním napětím 3 nebo 4,5 nebo
7,5 nebo 9 nebo 12 V DC. Odběr proudu zapojeného spotřebiče nesmí přesáhnout 0,3 A u
„PA 300“; 0,5 A u „PA 500“; 0,6 A u „PA 600“; 0,8 A u „PA 800“.
Polarita (+ nebo -) se řídí podle spojení příslušného konektoru (označení šipkou), jedná se
celkem o 8 (osm) přiložených konektorů..
Zásuvkové napájecí zdroje jsou použitelné pouze pro zapojení do el. střídavé sítě 230 V
s frekvencí 50 Hz.
Provoz v nepříznivém prostředí je nepřípustný. Nepříznivým prostředím se rozumí:

- mokro nebo vysoká vlhkost vzduchu,

- prach a hořlavé plyny, páry nebo ředidla

- bouřka nebo silná elektrostatická pole aj.

Jiné použití adaptérů by mohlo způsobit jejich poškození nebo zničení. Nevhodné použití
může být dále spojeno s nebezpečím vzniku zkratu, požáru, úrazu elektrickým proudem atd.
Výrobek jako takový nesmí být měněn nebo přestavován! Bezpodmínečně dodržujte
bezpečnostní pokyny!

1

Bezpečnostní pokyny

Při poškození přístrojů nedodržením tohoto návodu k obsluze zaniká záruka!
Výrobce nezodpovídá za následné škody!
V případě poškození věcí nebo osob, následkem neodborného použití nebo
nerespektování bezpečnostních pokynů, neneseme odpovědnost. V takových
případech zaniká záruka.

Zásuvkové napájecí zdroje opouští výrobní závod v naprostém pořádku z bezpečnostně-
technického hlediska. Pro zachování tohoto stavu musí uživatel dbát bezpečnostních pokynů a
výstrah, které jsou obsaženy v tomto návodu k obsluze. Přístroje jsou konstruovány
v bezpečností třídě II. Dvoupólová euro-zástrčka je pevně spojena s krytem přístrojů.

Elektrické přístroje a příslušenství nepatří do rukou dětí!

V provozních zařízeních je nutné dodržovat předpisy úrazové zábrany..
Ve školách, vzdělávacích zařízeních nebo v drobných provozovnách musí zacházení
s elektrickými přístroji a příslušenstvím kontrolovat školený personál.

Zásuvkový napájecí zdroj používejte pouze v případě, když je kryt bezpečně uzavřen a
zašroubován.

Tyto elektrické přístroje nelze používat k pokusným účelům na lidech a zvířatech.

Při zapojení výstupů jednoho přístroje nebo více přístrojů do řady lze dosáhnout životu
nebezpečného napětí (> 35 V DC).

Napájecí zdroje a připojené spotřebiče nesmějí být provozovány bez dozoru.

Používání neizolovaných kovových vodičů je zakázáno. Všechna holá místa je třeba izolovat
vhodnou, nehořlavou izolací látkou nebo provést jiná opatření k zabránění přímému dotyku
s vodičem. Také elektricky vodivé díly a součásti připojených spotřebičů je třeba
odpovídajícím opatřením ochránit před dotykem.

Pokud předpokládáte, že by použití přístroje neproběhlo bez nebezpečí, vypněte přístroj a
zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již nelze
bezpečně používat tehdy, když:

- přístroj vykazuje viditelná poškození,

- přístroj nepracuje (nefunguje) a

- byl delší dobu uskladněn v nevhodných podmínkách nebo

- byl vystaven těžkému namáhání při přepravě.

Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do
prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj za
určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná
s teplotou okolí.

2
